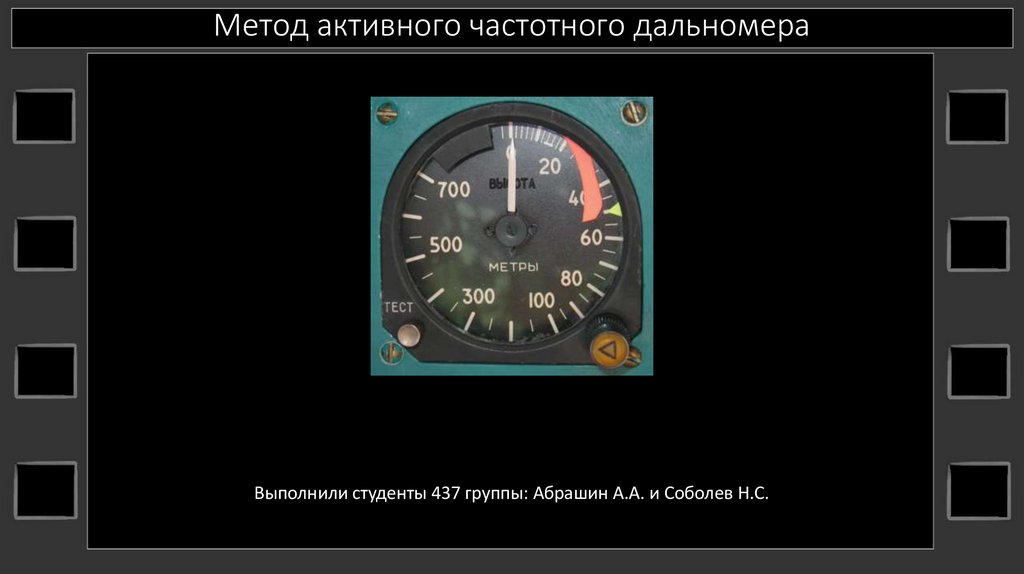

Метод активного частотного дальномера 2

1. Метод активного частотного дальномера

Выполнили студенты 437 группы: Абрашин А.А. и Соболев Н.С.

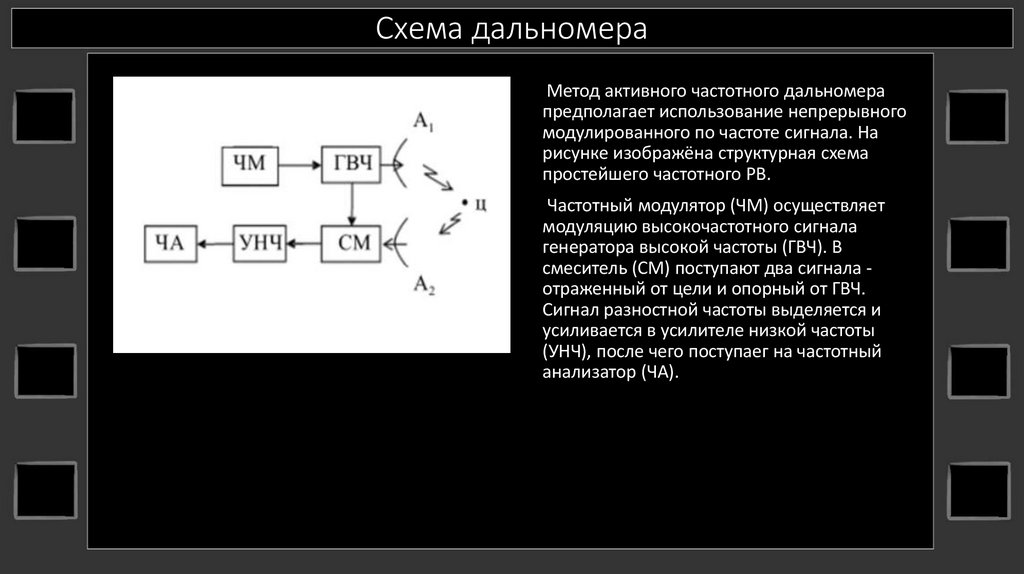

2. Схема дальномера

Метод активного частотного дальномера
предполагает использование непрерывного
модулированного по частоте сигнала. На
рисунке изображёна структурная схема
простейшего частотного РВ.
Частотный модулятор (ЧМ) осуществляет
модуляцию высокочастотного сигнала
генератора высокой частоты (ГВЧ). В
смеситель (СМ) поступают два сигнала отраженный от цели и опорный от ГВЧ.
Сигнал разностной частоты выделяется и
усиливается в усилителе низкой частоты
(УНЧ), после чего поступаег на частотный
анализатор (ЧА).

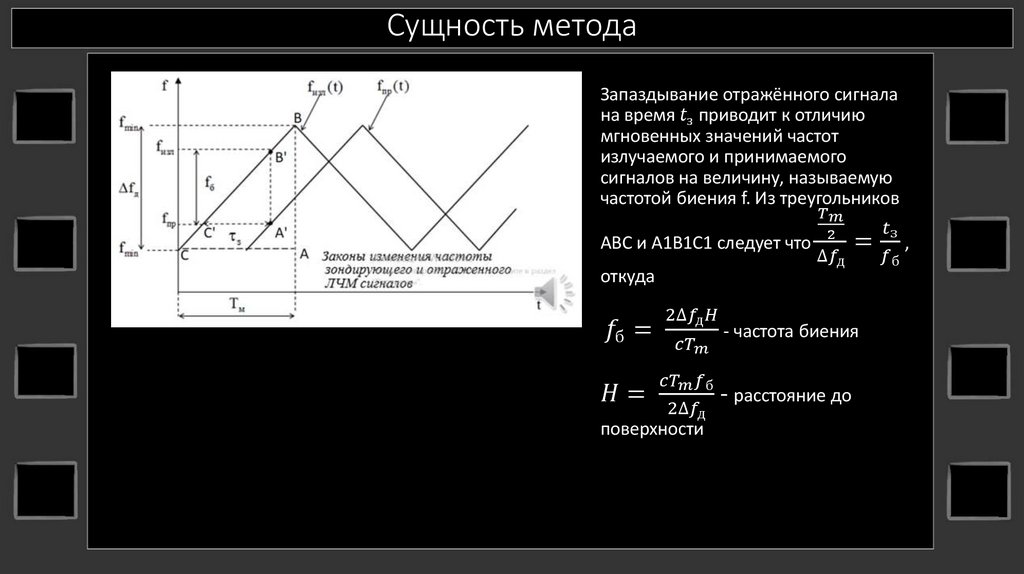

3. Сущность метода

Запаздывание отражённого сигнала
на время
