Atmosferno-opticheskie_uslovia

1.

Атмосферно-оптические условия
аэрокосмических съемок
Выполнил Студент группы ЛИ(б)-21
Каюмов Михаил Алексеевич

2.

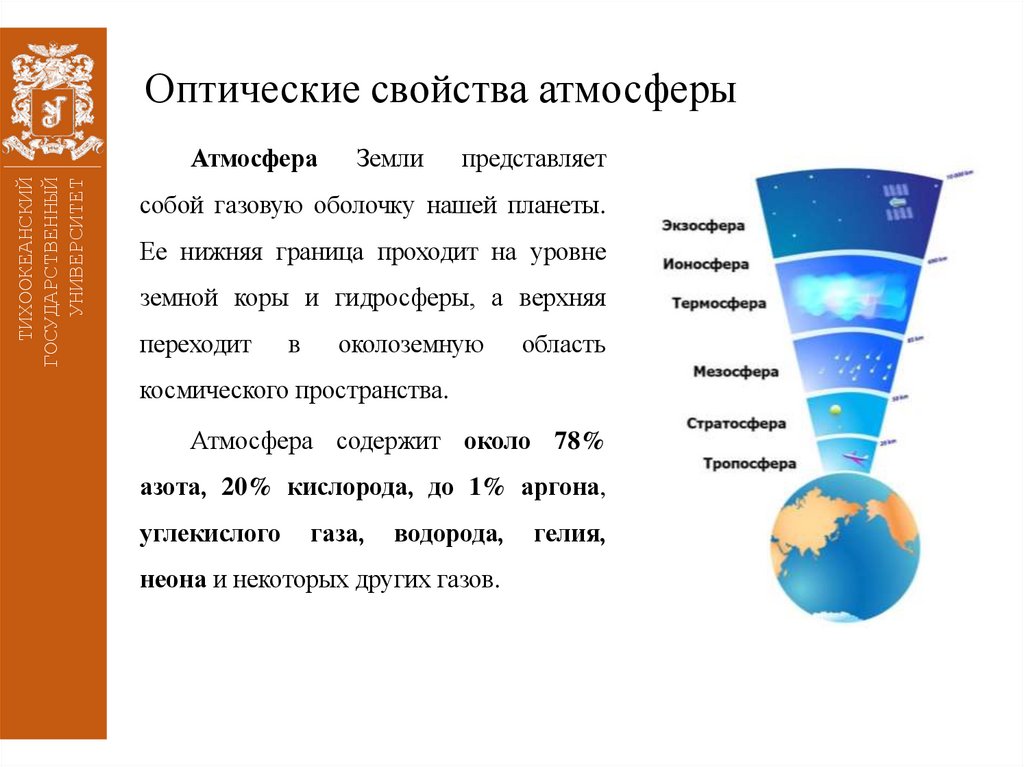

Оптические свойства атмосферы
ТИХООКЕАНСКИЙ
ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ
Атмосфера
Земли
представляет
собой газовую оболочку нашей планеты.
Ее нижняя граница проходит на уровне
земной коры и гидросферы, а верхняя
переходит
в
околоземную
область
космического пространства.
Атмосфера содержит около 78%
азота, 20% кислорода, до 1% аргона,
углекислого
газа,
водорода,
неона и некоторых других газов.
гелия,

3.

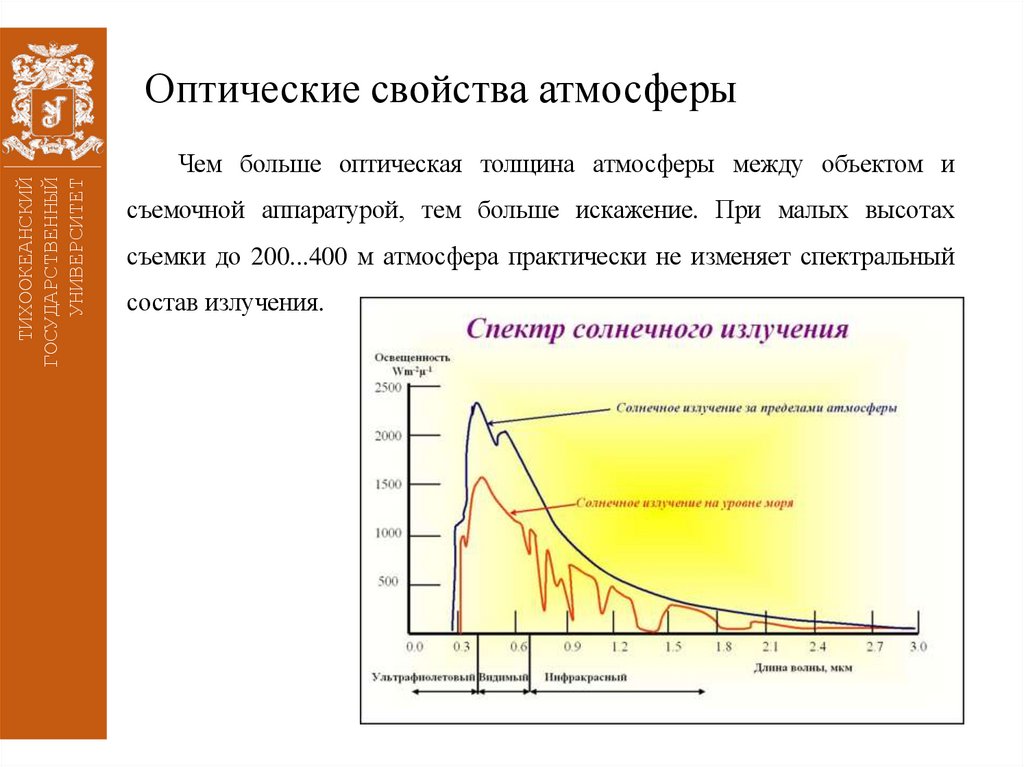

Оптические свойства атмосферы
ТИХООКЕАНСКИЙ
ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ
Чем больше оптическая толщина атмосферы между объектом и
съемочной аппаратурой, тем больше искажение. При малых высотах
съемки до 200...400 м атмосфера практически не изменяет спектральный
состав излучения.

4.

ТИХООКЕАНСКИЙ
ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ

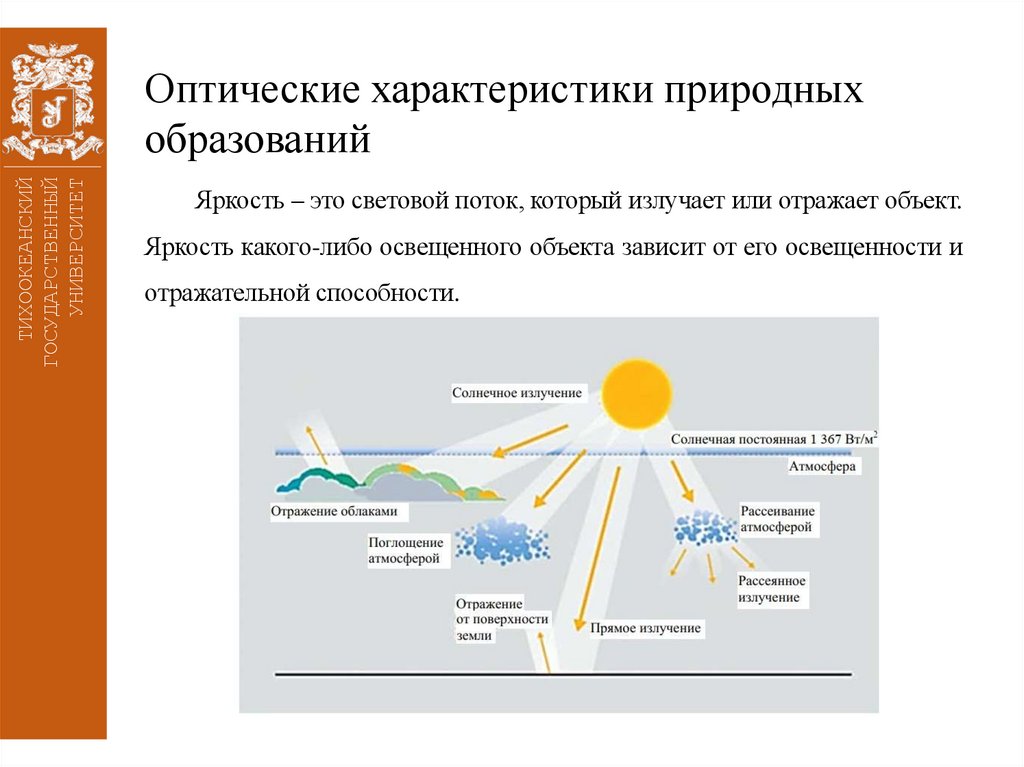

Оптические характеристики природных
образований
Яркость – это световой поток, который излучает или отражает объект.
Яркость какого-либо освещенного объекта зависит от его освещенности и
отражательной способности.

5.

ТИХООКЕАНСКИЙ
ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ
Оптические характеристики природных
образований
По различным отражательным свойствам выделяют четыре группы
поверхностей:
1.
Ортотропные поверхности, которые отражают падающий на них поток
излучения равномерно во всех направлениях или диффузно.
2.
Зеркалящие поверхности, которые отражают излучение в плоскости
падения лучей и под углом падения.
3.
Изрытые (иссеченные) поверхности, которые максимально отражают
излучение в направлении к источнику излучения (искусственного
освещения - радиоволны), т. е. самолету.
4.
Комбинированные поверхности – с двумя пиками отражения – росистые
луга, посевы пшеницы, риса, галечники.

6.

ТИХООКЕАНСКИЙ
ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ

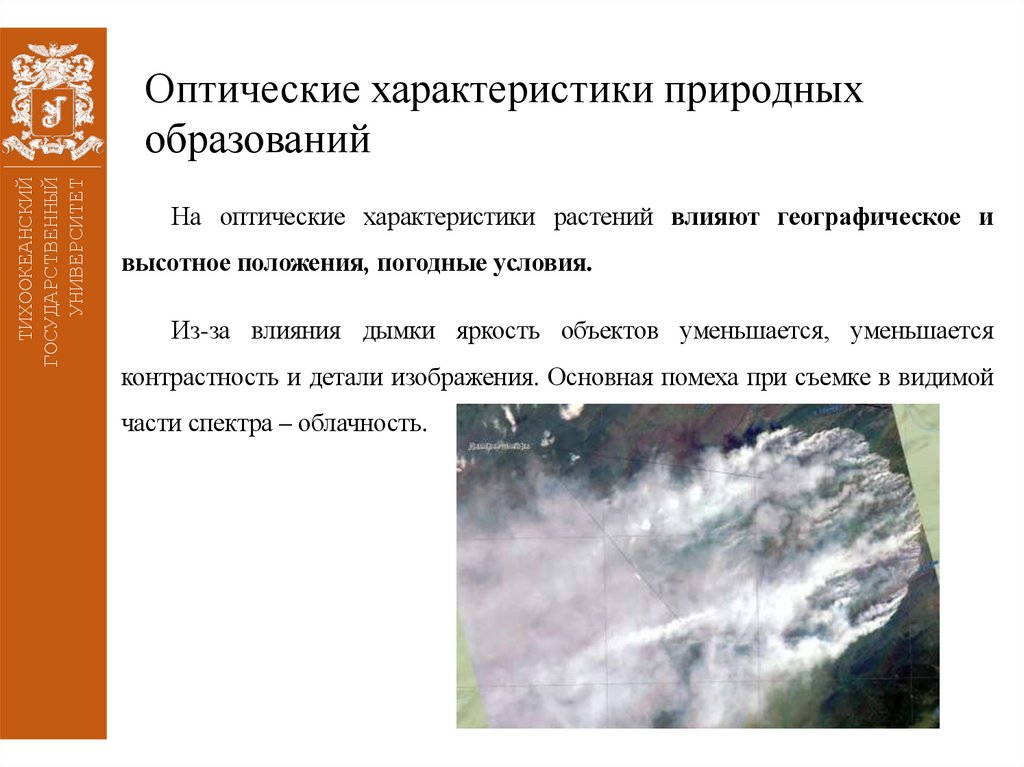

Оптические характеристики природных
образований
На оптические характеристики растений влияют географическое и
высотное положения, погодные условия.
Из-за влияния дымки яркость объектов уменьшается, уменьшается
контрастность и детали изображения. Основная помеха при съемке в видимой
части спектра – облачность.

7.

ТИХООКЕАНСКИЙ
ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ

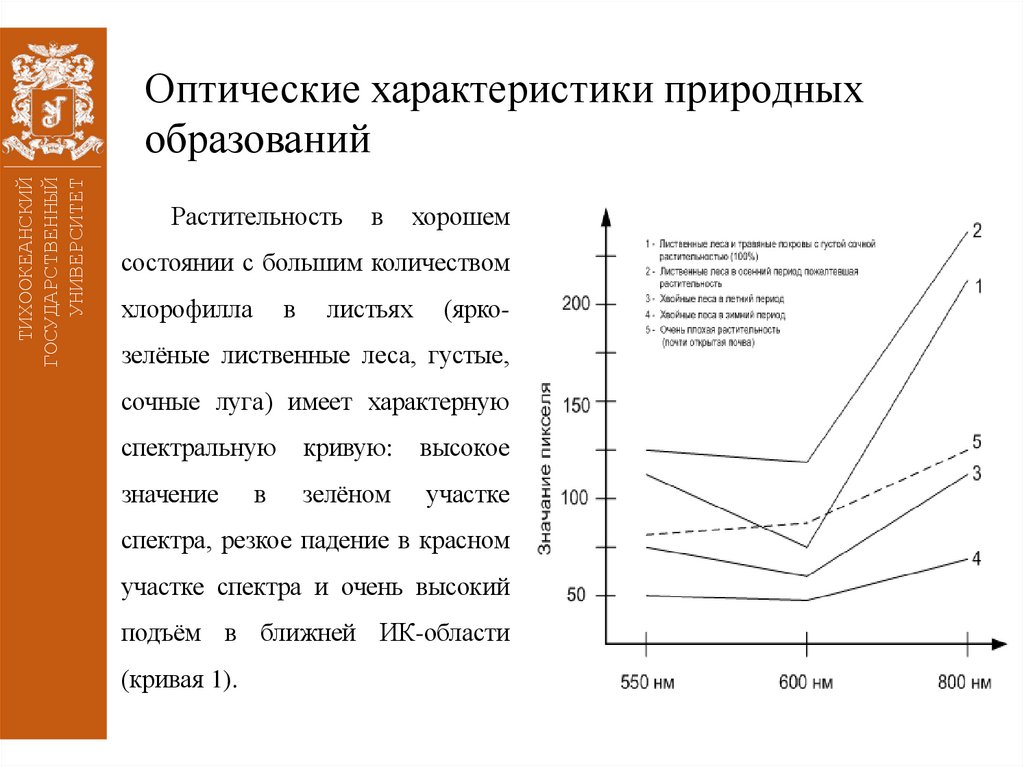

Оптические характеристики природных
образований
Растительность
в
хорошем
состоянии с большим количеством
хлорофилла
в
листьях
(ярко-
зелёные лиственные леса, густые,
сочные луга) имеет характерную
спектральную
кривую:
высокое
значение
зелёном
участке
в
спектра, резкое падение в красном
участке спектра и очень высокий
подъём в ближней ИК-области
(кривая 1).

8.

ТИХООКЕАНСКИЙ
ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ

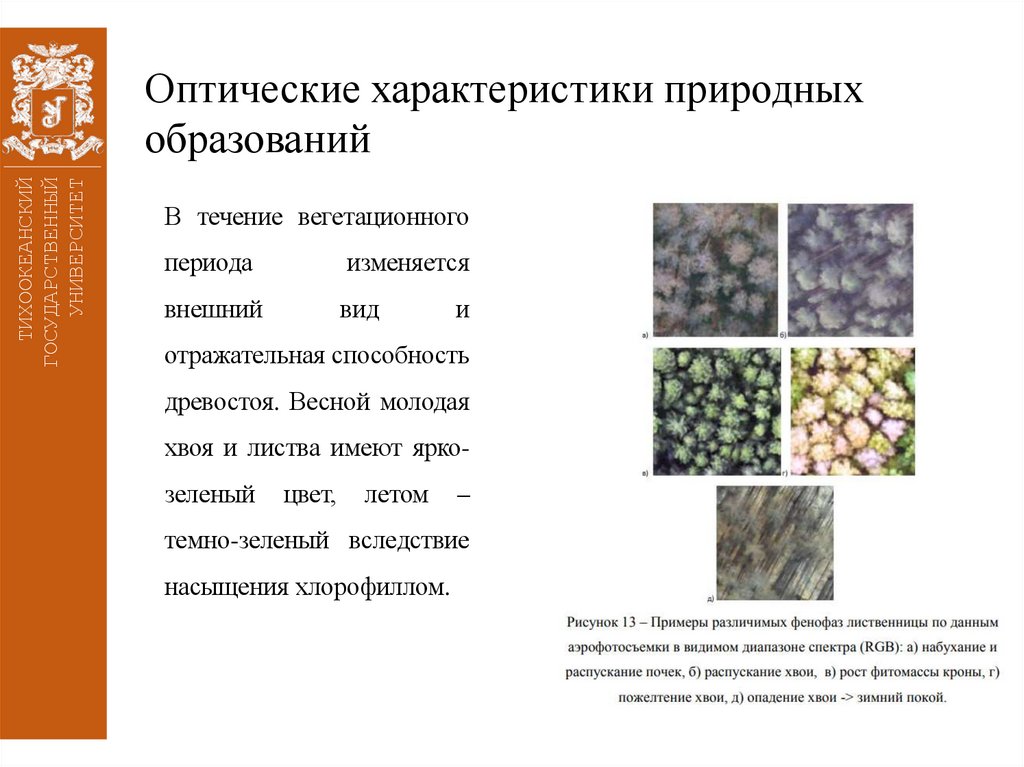

Оптические характеристики природных
образований
В течение вегетационного
периода
изменяется
внешний
вид
и
отражательная способность
древостоя. Весной молодая
хвоя и листва имеют яркозеленый
цвет,
летом
–
темно-зеленый вследствие
насыщения хлорофиллом.

9.

ТИХООКЕАНСКИЙ
ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ

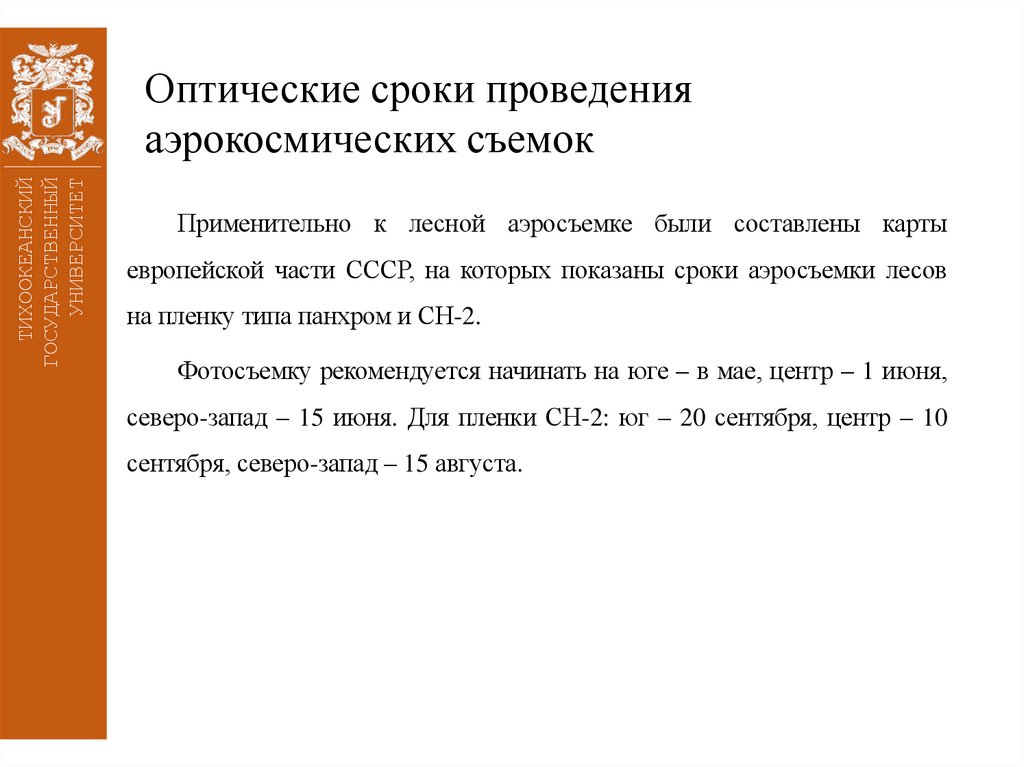

Оптические сроки проведения
аэрокосмических съемок
Применительно к лесной аэросъемке были составлены карты
европейской части СССР, на которых показаны сроки аэросъемки лесов
на пленку типа панхром и СН-2.
Фотосъемку рекомендуется начинать на юге – в мае, центр – 1 июня,
северо-запад – 15 июня. Для пленки СН-2: юг – 20 сентября, центр – 10
сентября, северо-запад – 15 августа.
