Презентація 2

1.

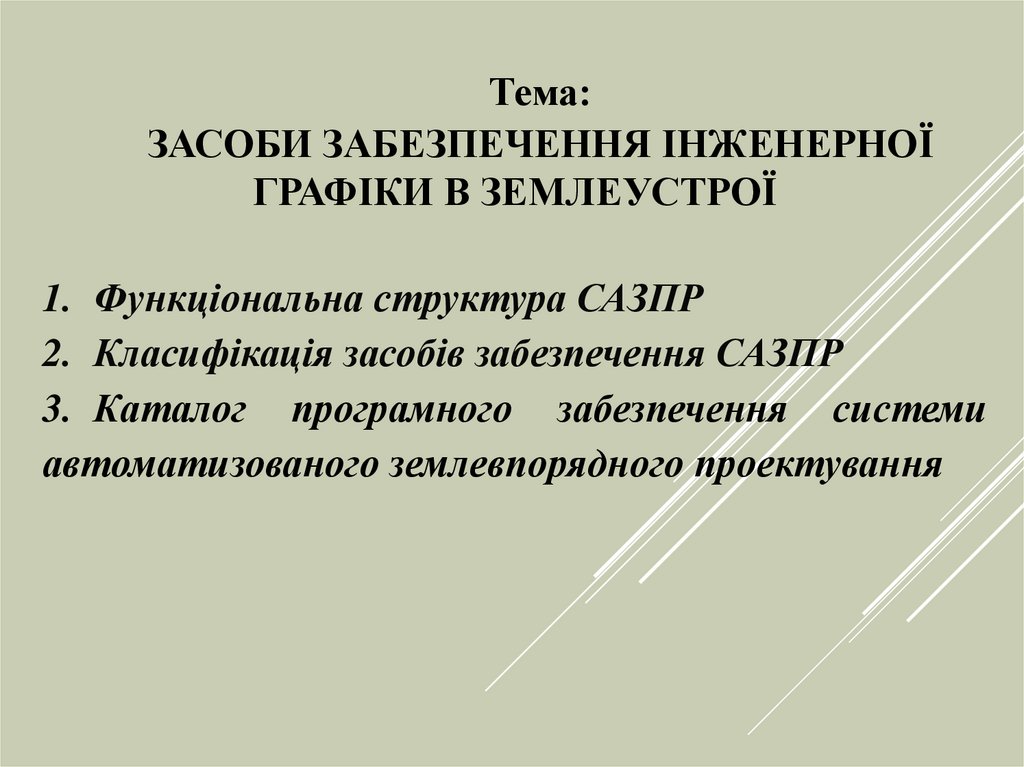

Тема:
ЗАСОБИ ЗАБЕЗПЕЧЕННЯ ІНЖЕНЕРНОЇ
ГРАФІКИ В ЗЕМЛЕУСТРОЇ
1. Функціональна структура САЗПР
2. Класифікація засобів забезпечення САЗПР
3. Каталог програмного забезпечення системи
автоматизованого землевпорядного проектування

2.

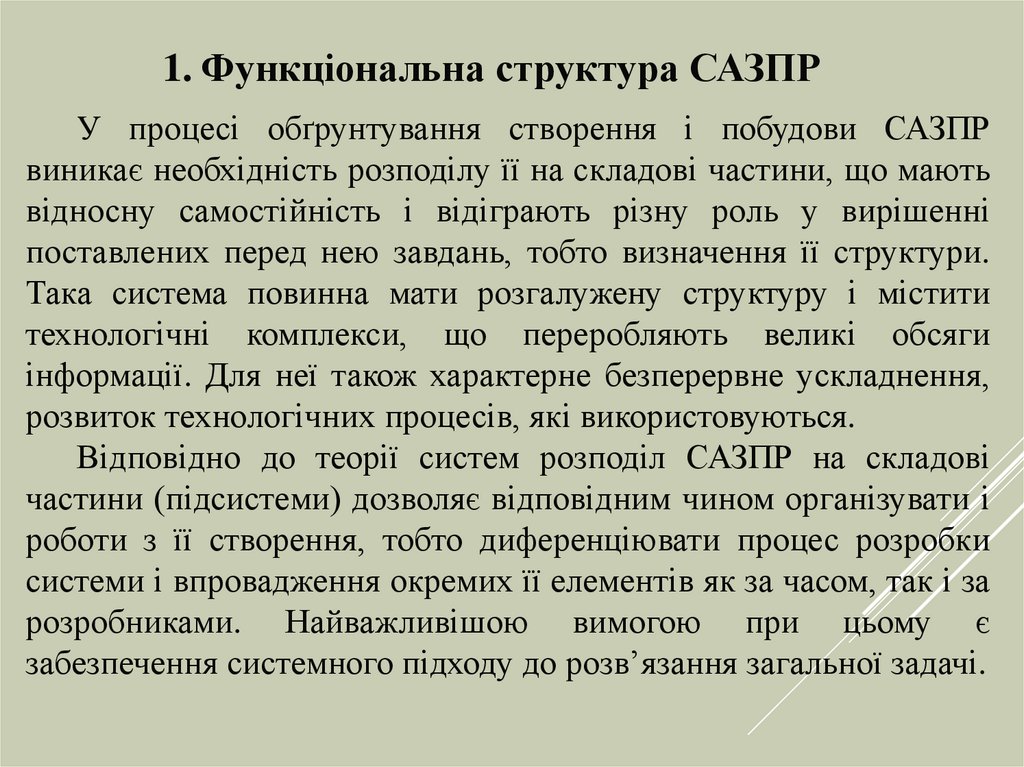

1. Функціональна структура САЗПР
У процесі обґрунтування створення і побудови САЗПР
виникає необхідність розподілу її на складові частини, що мають
відносну самостійність і відіграють різну роль у вирішенні
поставлених перед нею завдань, тобто визначення її структури.
Така система повинна мати розгалужену структуру і містити
технологічні комплекси, що переробляють великі обсяги
інформації. Для неї також характерне безперервне ускладнення,
розвиток технологічних процесів, які використовуються.
Відповідно до теорії систем розподіл САЗПР на складові
частини (підсистеми) дозволяє відповідним чином організувати і
роботи з її створення, тобто диференціювати процес розробки
системи і впровадження окремих її елементів як за часом, так і за
розробниками. Найважливішою вимогою при цьому є
забезпечення системного підходу до розв’язання загальної задачі.

3.

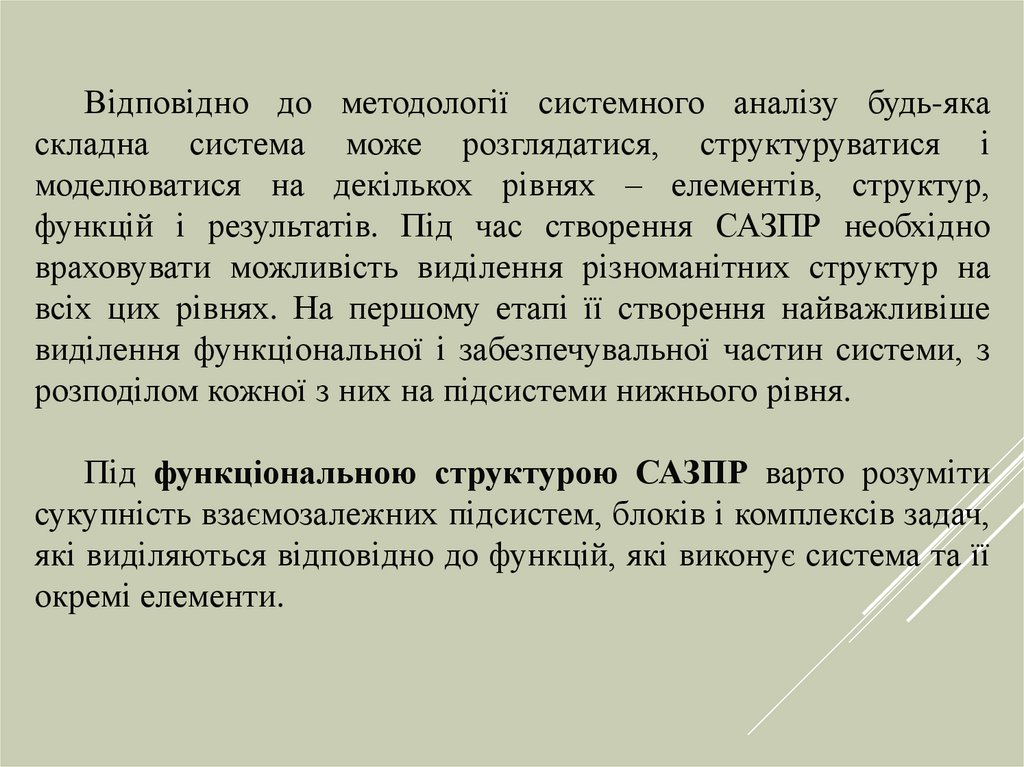

Відповідно до методології системного аналізу будь-яка
складна система може розглядатися, структуруватися і
моделюватися на декількох рівнях – елементів, структур,
функцій і результатів. Під час створення САЗПР необхідно
враховувати можливість виділення різноманітних структур на
всіх цих рівнях. На першому етапі її створення найважливіше
виділення функціональної і забезпечувальної частин системи, з
розподілом кожної з них на підсистеми нижнього рівня.
Під функціональною структурою САЗПР варто розуміти
сукупність взаємозалежних підсистем, блоків і комплексів задач,
які виділяються відповідно до функцій, які виконує система та її
окремі елементи.

4.

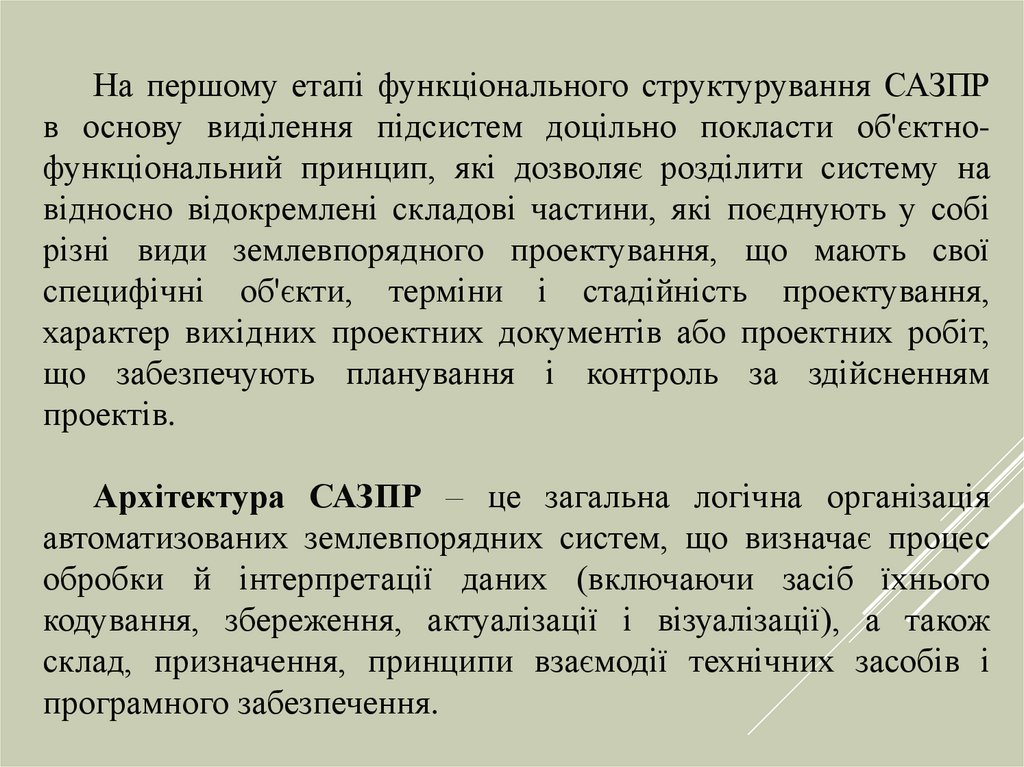

На першому етапі функціонального структурування САЗПР
в основу виділення підсистем доцільно покласти об'єктнофункціональний принцип, які дозволяє розділити систему на
відносно відокремлені складові частини, які поєднують у собі
різні види землевпорядного проектування, що мають свої
специфічні об'єкти, терміни і стадійність проектування,
характер вихідних проектних документів або проектних робіт,
що забезпечують планування і контроль за здійсненням
проектів.
Архітектура САЗПР – це загальна логічна організація
автоматизованих землевпорядних систем, що визначає процес
обробки й інтерпретації даних (включаючи засіб їхнього
кодування, збереження, актуалізації і візуалізації), а також
склад, призначення, принципи взаємодії технічних засобів і
програмного забезпечення.

5.

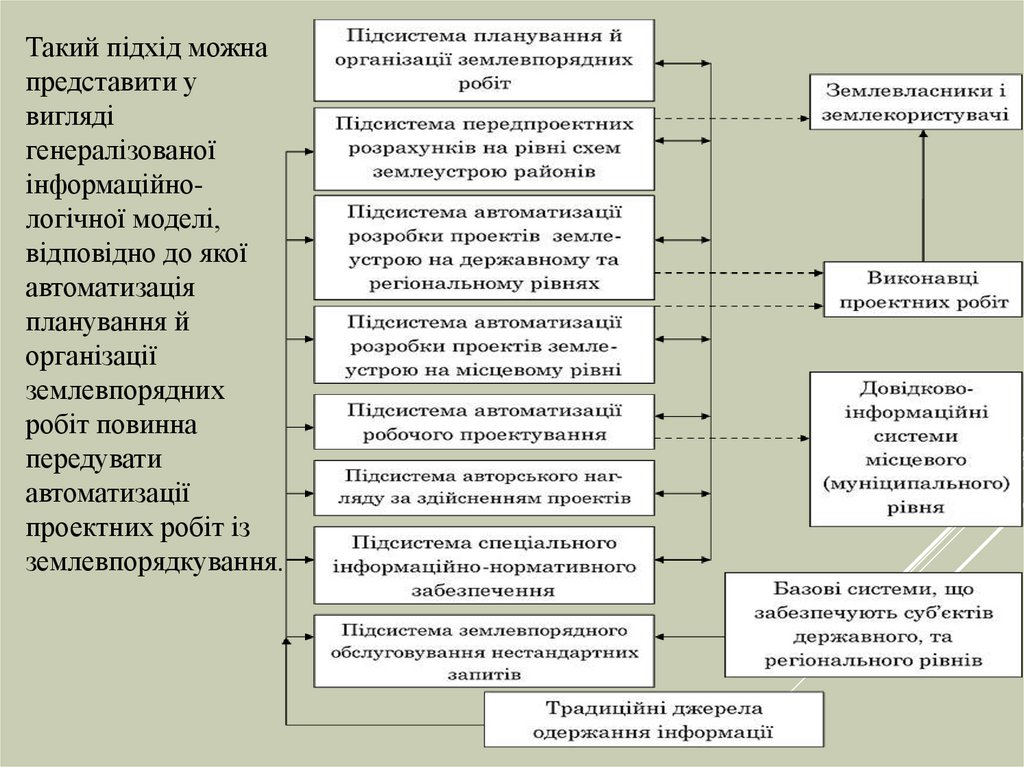

Такий підхід можна
представити у
вигляді
генералiзованої
інформаційнологічної моделі,
відповідно до якої
автоматизація
планування й
організації
землевпорядних
робіт повинна
передувати
автоматизації
проектних робіт із
землевпорядкування.

6.

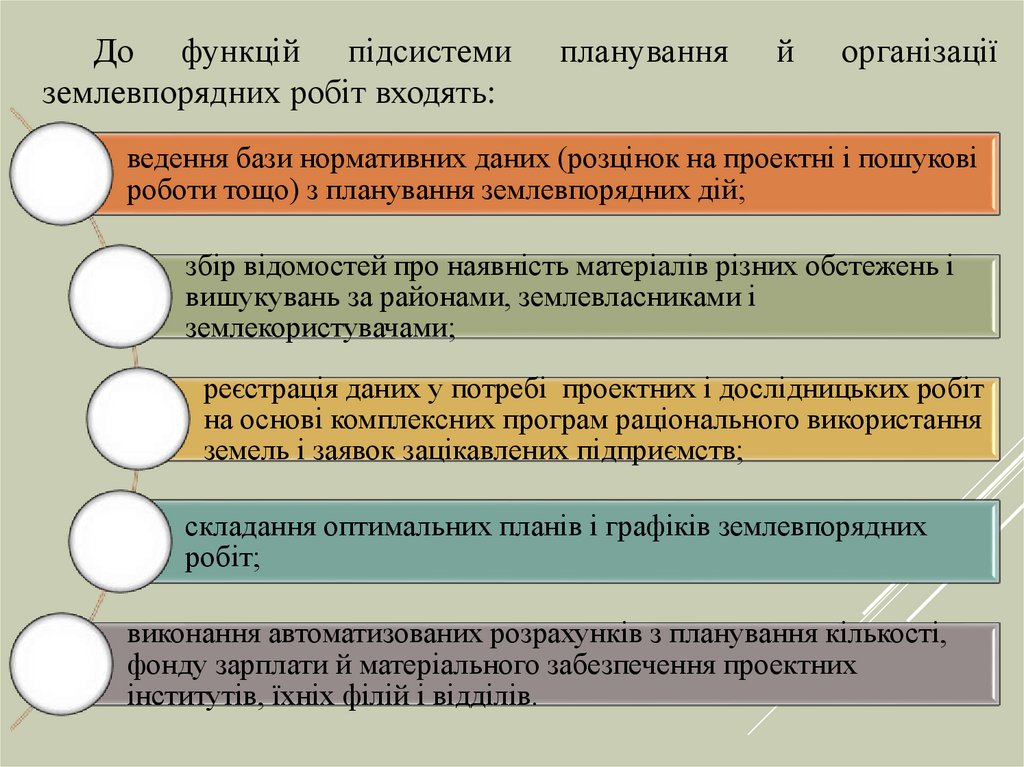

До функцій підсистеми
землевпорядних робіт входять:
планування
й
організації
ведення бази нормативних даних (розцінок на проектні і пошукові
роботи тощо) з планування землевпорядних дій;
збір відомостей про наявність матеріалів різних обстежень і
вишукувань за районами, землевласниками і
землекористувачами;
реєстрація даних у потребі проектних і дослідницьких робіт
на основі комплексних програм раціонального використання
земель і заявок зацікавлених підприємств;
складання оптимальних планів і графіків землевпорядних
робіт;
виконання автоматизованих розрахунків з планування кількості,
фонду зарплати й матеріального забезпечення проектних
інститутів, їхніх філій і відділів.

7.

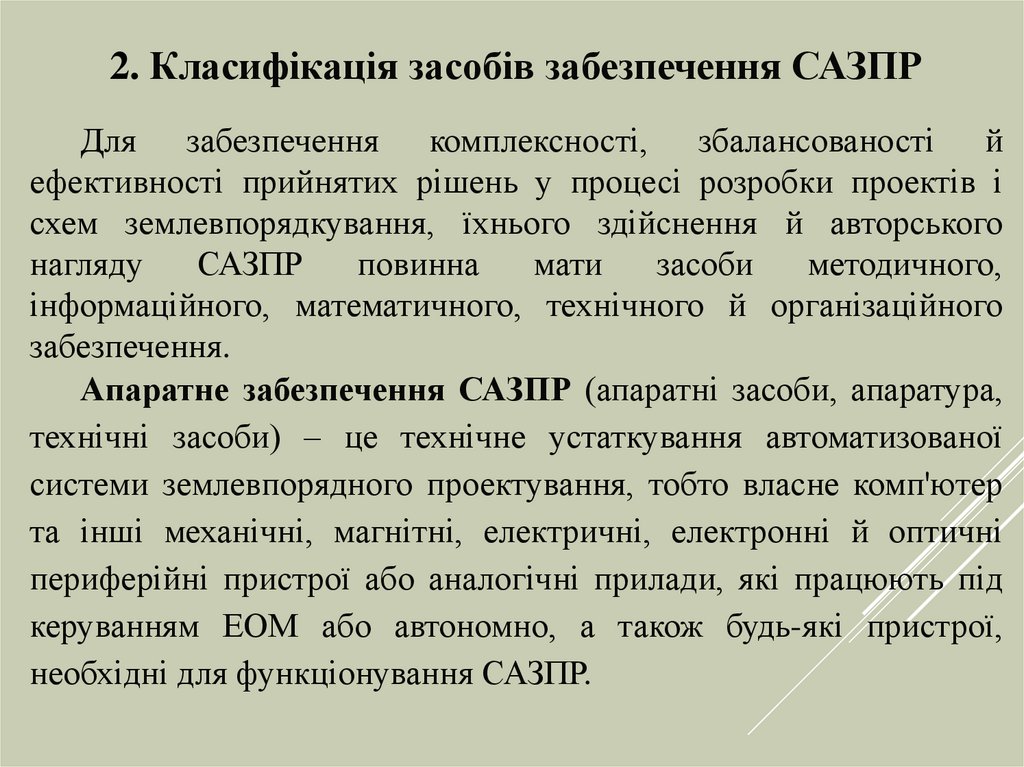

2. Класифікація засобів забезпечення САЗПР
Для забезпечення комплексності, збалансованості й
ефективності прийнятих рішень у процесі розробки проектів і
схем землевпорядкування, їхнього здійснення й авторського
нагляду
САЗПР
повинна
мати
засоби
методичного,
інформаційного, математичного, технічного й організаційного
забезпечення.
Апаратне забезпечення САЗПР (апаратні засоби, апаратура,
технічні засоби) – це технічне устаткування автоматизованої
системи землевпорядного проектування, тобто власне комп'ютер
та інші механічні, магнітні, електричні, електронні й оптичні
периферійні пристрої або аналогічні прилади, якi працюють під
керуванням ЕОМ або автономно, а також будь-які пристрої,
необхідні для функціонування САЗПР.

8.

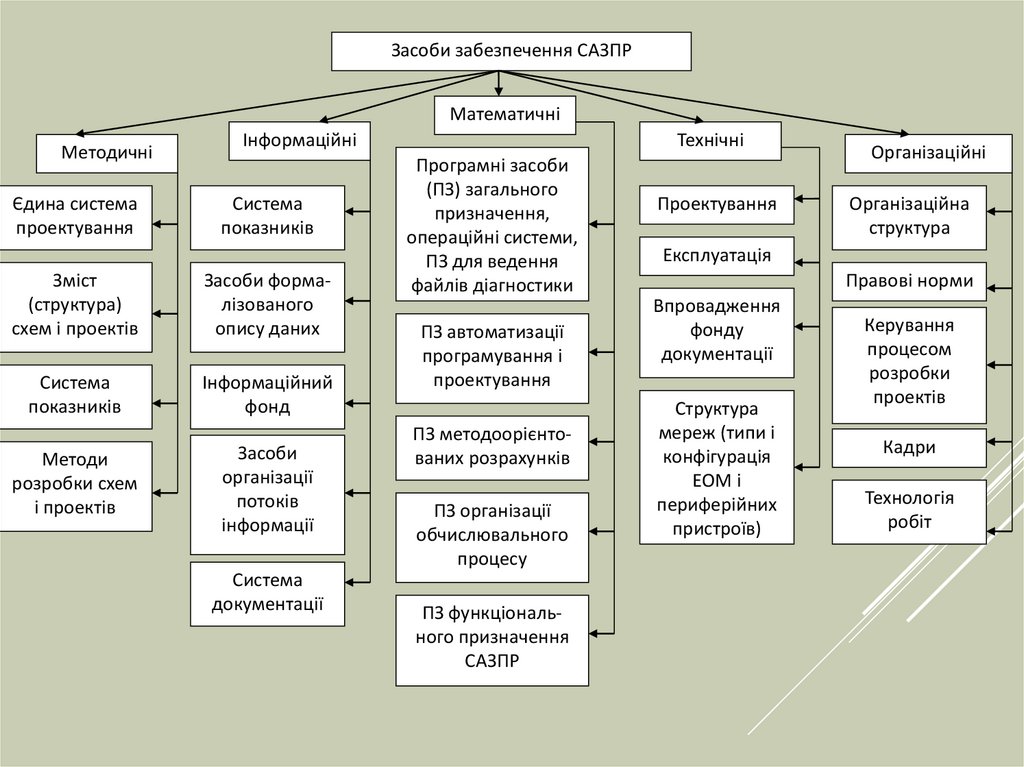

Засоби забезпечення САЗПР
Математичні
Методичні
Єдина система
проектування
Інформаційні
Система
показників
Зміст
(структура)
схем і проектів
Засоби формалізованого
опису даних
Система
показників
Інформаційний
фонд
Методи
розробки схем
і проектів
Засоби
організації
потоків
інформації
Система
документації
Технічні
Програмні засоби
(ПЗ) загального
призначення,
операційні системи,
ПЗ для ведення
файлів діагностики
ПЗ автоматизації
програмування і
проектування
ПЗ методоорієнтованих розрахунків
ПЗ організації
обчислювального
процесу
ПЗ функціонального призначення
САЗПР
Проектування
Організаційні
Організаційна
структура
Експлуатація
Правові норми
Впровадження
фонду
документації
Структура
мереж (типи і
конфігурація
ЕОМ і
периферійних
пристроїв)
Керування
процесом
розробки
проектів
Кадри
Технологія
робіт

9.

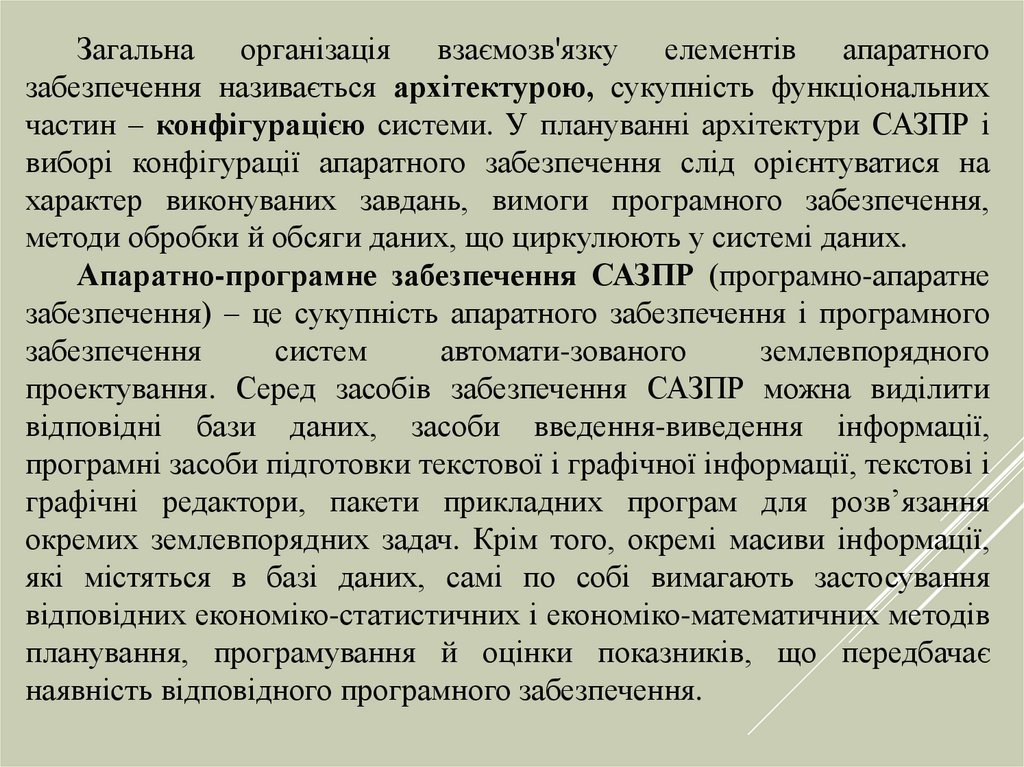

Загальна організація взаємозв'язку елементів апаратного
забезпечення називається архітектурою, сукупність функціональних
частин – конфігурацією системи. У плануванні архітектури САЗПР і
виборі конфігурації апаратного забезпечення слід орієнтуватися на
характер виконуваних завдань, вимоги програмного забезпечення,
методи обробки й обсяги даних, що циркулюють у системі даних.
Апаратно-програмне забезпечення САЗПР (програмно-апаратне
забезпечення) – це сукупність апаратного забезпечення і програмного
забезпечення
систем
автомати-зованого
землевпорядного
проектування. Серед засобів забезпечення САЗПР можна виділити
відповідні бази даних, засоби введення-виведення інформації,
програмні засоби підготовки текстової і графічної інформації, текстові і
графічні редактори, пакети прикладних програм для розв’язання
окремих землевпорядних задач. Крім того, окремі масиви інформації,
які містяться в базі даних, самі по собі вимагають застосування
відповідних економіко-статистичних і економіко-математичних методів
планування, програмування й оцінки показників, що передбачає
наявність відповідного програмного забезпечення.

10.

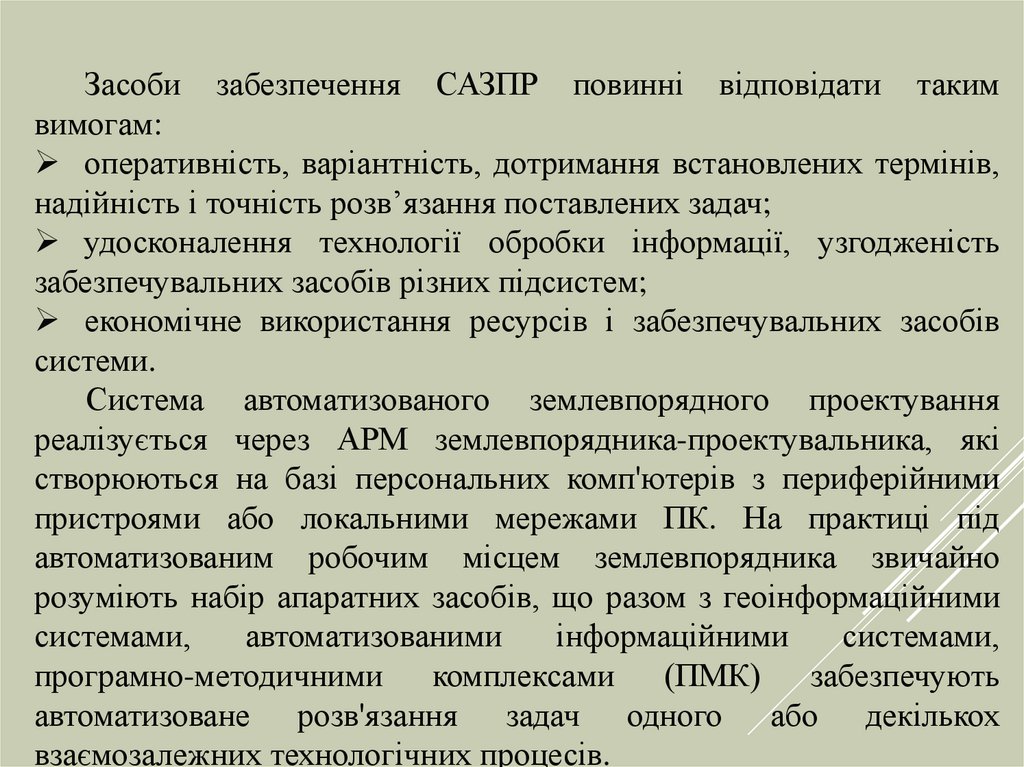

Засоби забезпечення САЗПР повинні відповідати таким
вимогам:
оперативність, варіантність, дотримання встановлених термінів,
надійність і точність розв’язання поставлених задач;
удосконалення технології обробки інформації, узгодженість
забезпечувальних засобів різних підсистем;
економічне використання ресурсів і забезпечувальних засобів
системи.
Система автоматизованого землевпорядного проектування
реалізується через АРМ землевпорядника-проектувальника, якi
створюються на базі персональних комп'ютерів з периферійними
пристроями або локальними мережами ПК. На практиці під
автоматизованим робочим місцем землевпорядника звичайно
розуміють набір апаратних засобів, що разом з геоiнформацiйними
системами,
автоматизованими
інформаційними
системами,
програмно-методичними комплексами
(ПМК)
забезпечують
автоматизоване розв'язання задач одного або декількох
взаємозалежних технологічних процесів.

11.

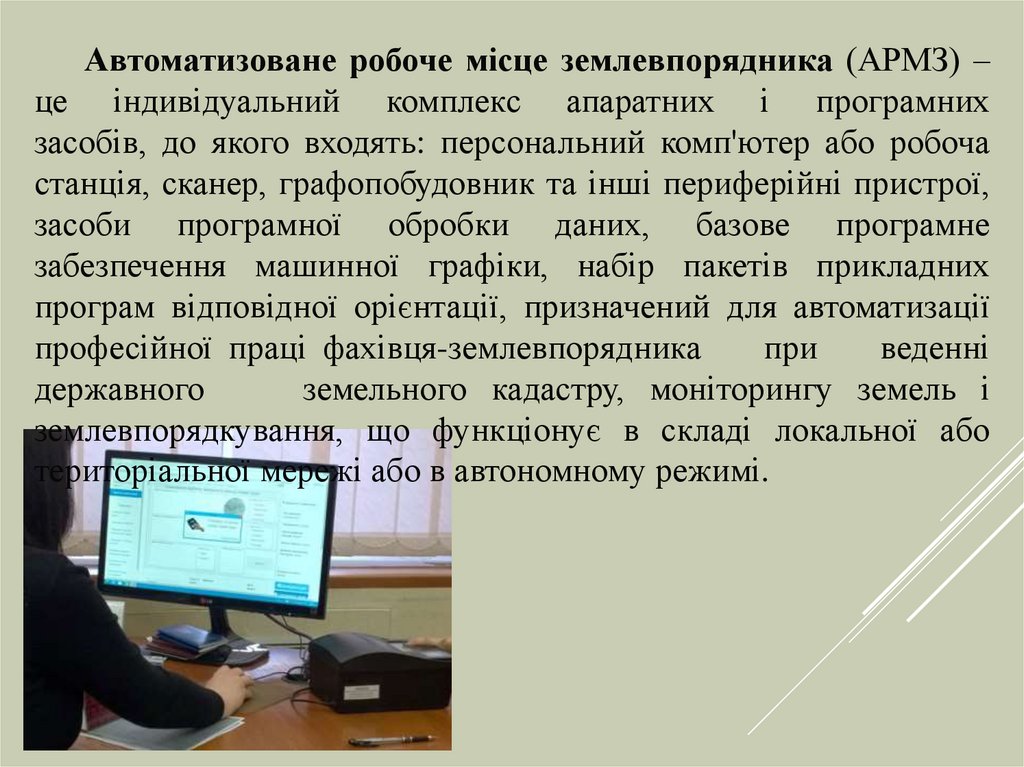

Автоматизоване робоче місце землевпорядника (АРМЗ) –
це індивідуальний комплекс апаратних і програмних
засобів, до якого входять: персональний комп'ютер або робоча
станція, сканер, графопобудовник та інші периферійні пристрої,
засоби програмної обробки даних, базове програмне
забезпечення машинної графіки, набір пакетів прикладних
програм відповідної орієнтації, призначений для автоматизації
професійної праці фахівця-землевпорядника
при
веденні
державного
земельного кадастру, моніторингу земель і
землевпорядкування, що функціонує в складі локальної або
територіальної мережі або в автономному режимі.

12.

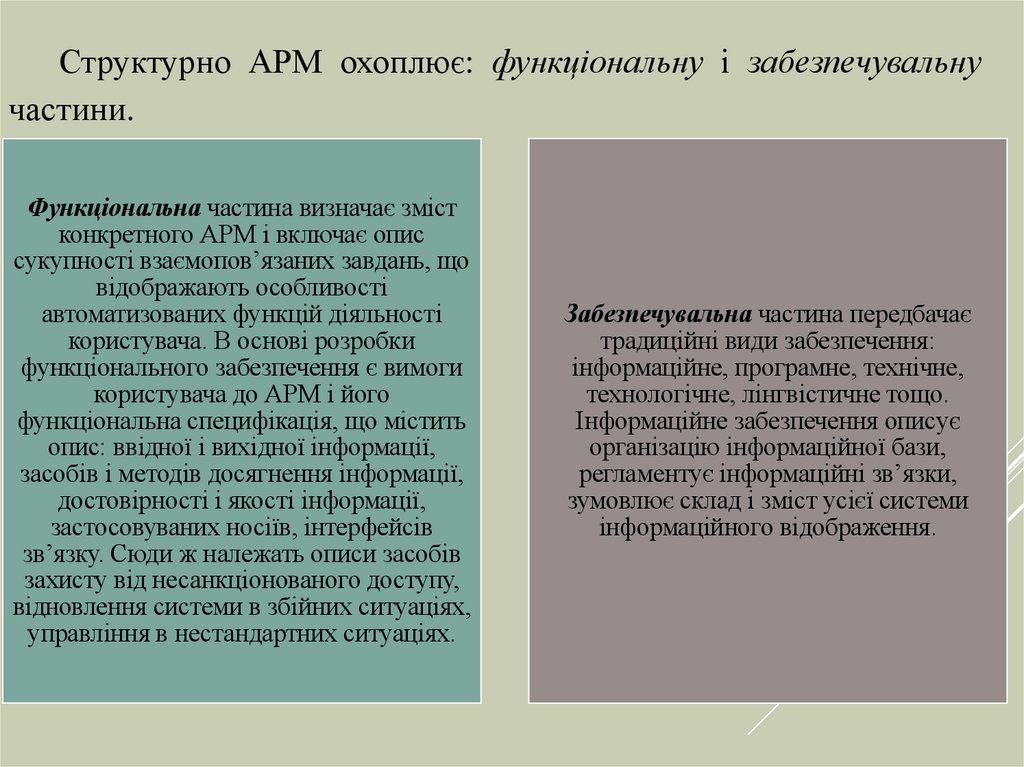

Структурно АРМ охоплює: функціональну і забезпечувальну
частини.
Функціональна частина визначає зміст
конкретного АРМ і включає опис
сукупності взаємопов’язаних завдань, що
відображають особливості
автоматизованих функцій діяльності
користувача. В основі розробки
функціонального забезпечення є вимоги
користувача до АРМ і його
функціональна специфікація, що містить
опис: ввідної і вихідної інформації,
засобів і методів досягнення інформації,
достовірності і якості інформації,
застосовуваних носіїв, інтерфейсів
зв’язку. Сюди ж належать описи засобів
захисту від несанкціонованого доступу,
відновлення системи в збійних ситуаціях,
управління в нестандартних ситуаціях.
Забезпечувальна частина передбачає
традиційні види забезпечення:
інформаційне, програмне, технічне,
технологічне, лінгвістичне тощо.
Інформаційне забезпечення описує
організацію інформаційної бази,
регламентує інформаційні зв’язки,
зумовлює склад і зміст усієї системи
інформаційного відображення.

13.

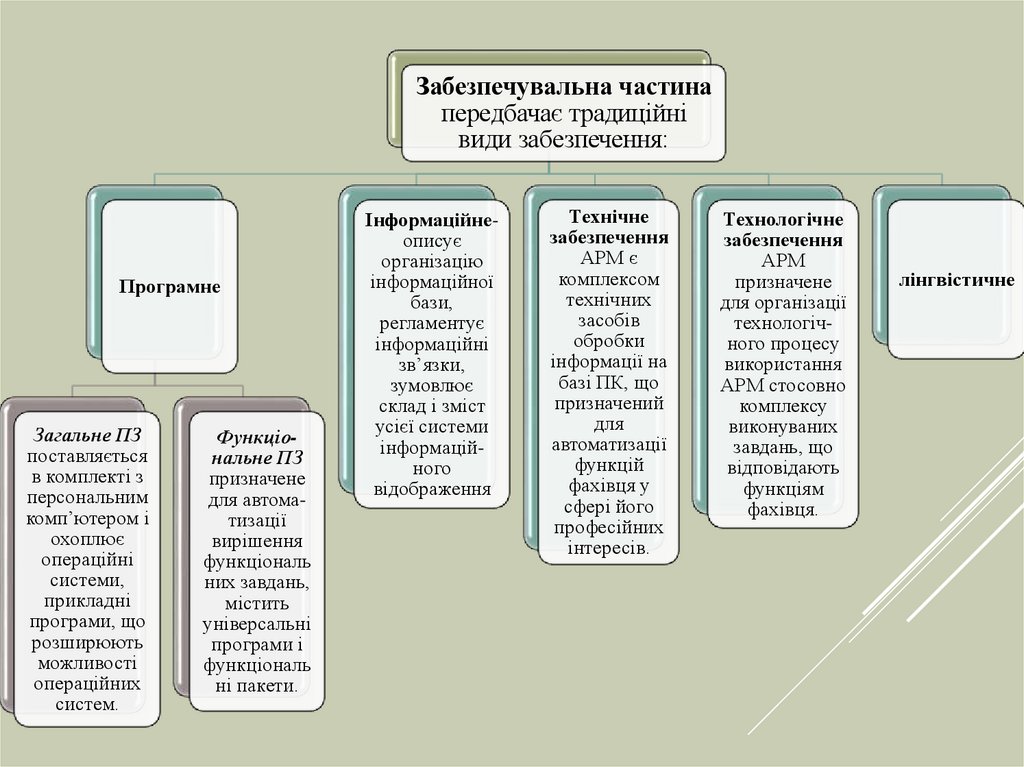

Забезпечувальна частина
передбачає традиційні
види забезпечення:
Програмне
Загальне ПЗ
поставляється
в комплекті з
персональним
комп’ютером і
охоплює
операційні
системи,
прикладні
програми, що
розширюють
можливості
операційних
систем.
Функціональне ПЗ
призначене
для автоматизації
вирішення
функціональ
них завдань,
містить
універсальні
програми і
функціональ
ні пакети.
Інформаційнеописує
організацію
інформаційної
бази,
регламентує
інформаційні
зв’язки,
зумовлює
склад і зміст
усієї системи
інформаційного
відображення
Технічне
забезпечення
АРМ є
комплексом
технічних
засобів
обробки
інформації на
базі ПК, що
призначений
для
автоматизації
функцій
фахівця у
сфері його
професійних
інтересів.
Технологічне
забезпечення
АРМ
призначене
для організації
технологічного процесу
використання
АРМ стосовно
комплексу
виконуваних
завдань, що
відповідають
функціям
фахівця.
лінгвістичне

14.

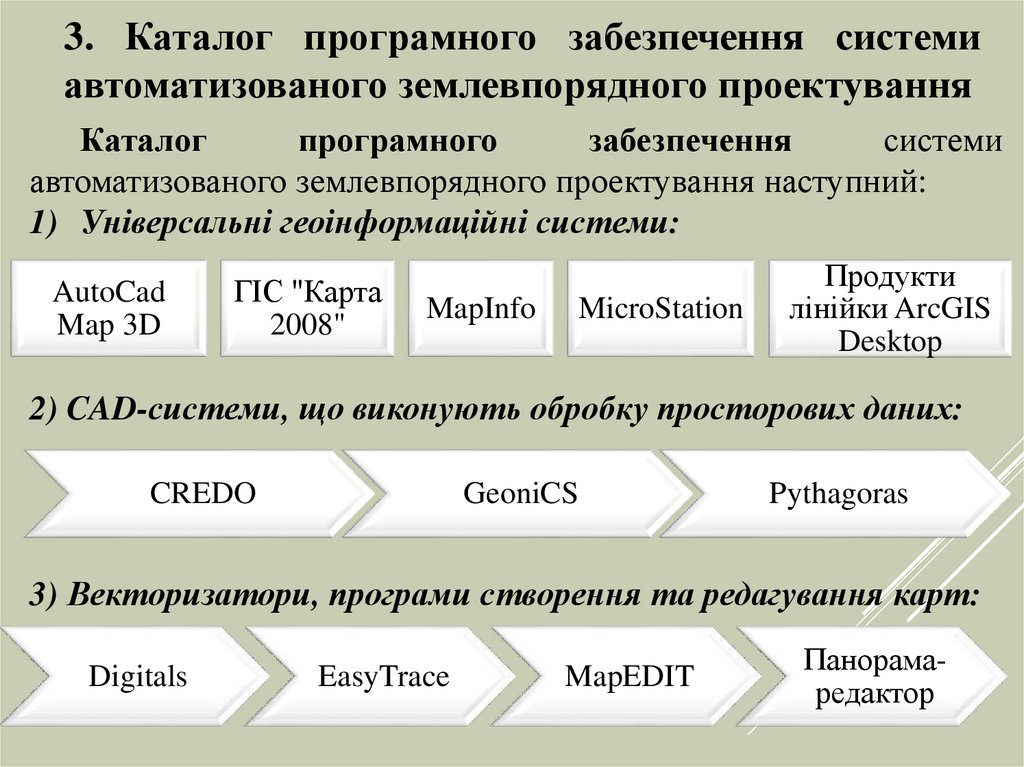

3. Каталог програмного забезпечення системи
автоматизованого землевпорядного проектування
Каталог
програмного
забезпечення
системи
автоматизованого землевпорядного проектування наступний:
1) Універсальні геоінформаційні системи:
AutoCad
Map 3D
ГІС "Карта
2008"
MapInfo
MicroStation
Продукти
лінійки ArcGIS
Desktop
2) CAD-cистеми, що виконують обробку просторових даних:
CREDO
GeoniCS
Pythagoras
3) Векторизатори, програми створення та редагування карт:
Digitals
EasyTrace
MapEDIT
Панорамаредактор

15.

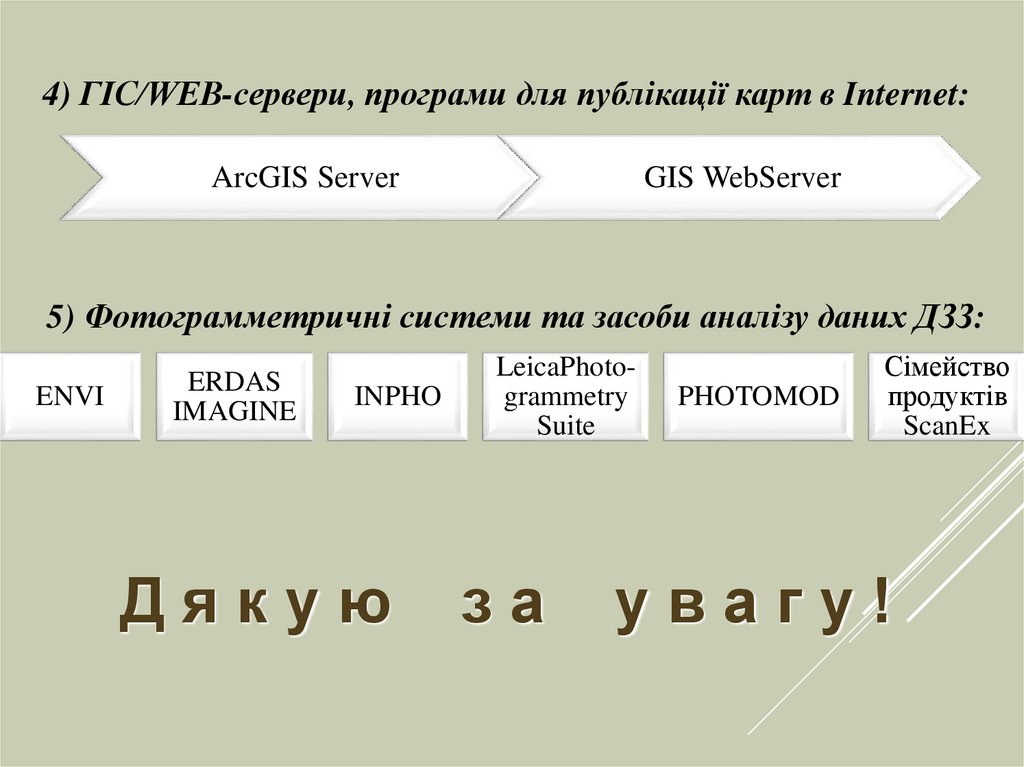

4) ГІС/WEB-сервери, програми для публікації карт в Internet:
ArcGIS Server
GIS WebServer
5) Фотограмметричні системи та засоби аналізу даних ДЗЗ:
ENVI
ERDAS
IMAGINE
INPHO
Дякую
LeicaPhotogrammetry
Suite
за
PHOTOMOD
Сімейство
продуктів
ScanEx
увагу!
