ВПН

1. Классификация виртуальных частных сетей

2.

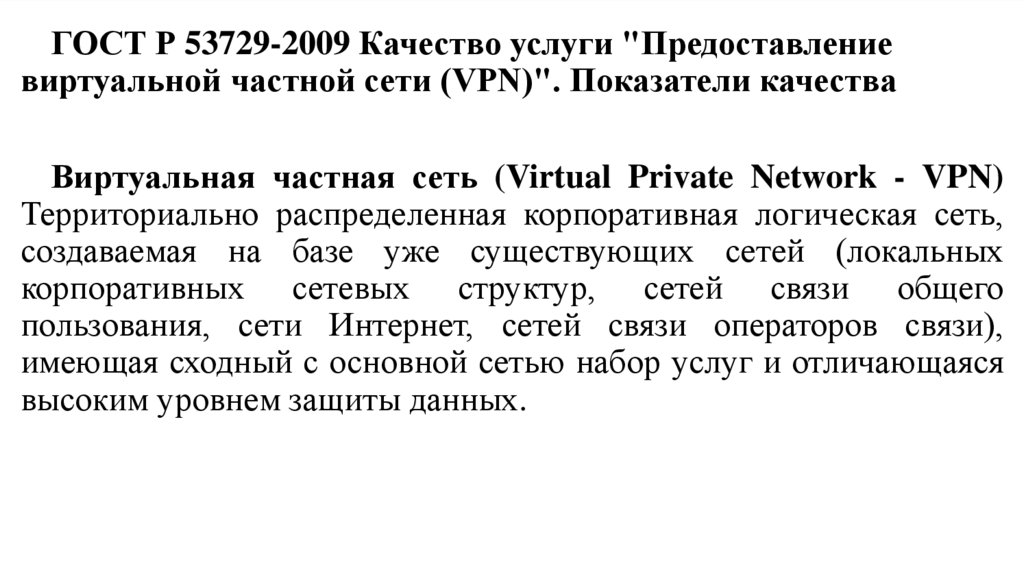

ГОСТ Р 53729-2009 Качество услуги "Предоставление
виртуальной частной сети (VPN)". Показатели качества
Виртуальная частная сеть (Virtual Private Network - VPN)
Территориально распределенная корпоративная логическая сеть,
создаваемая на базе уже существующих сетей (локальных
корпоративных сетевых структур, сетей связи общего
пользования, сети Интернет, сетей связи операторов связи),
имеющая сходный с основной сетью набор услуг и отличающаяся
высоким уровнем защиты данных.

3.

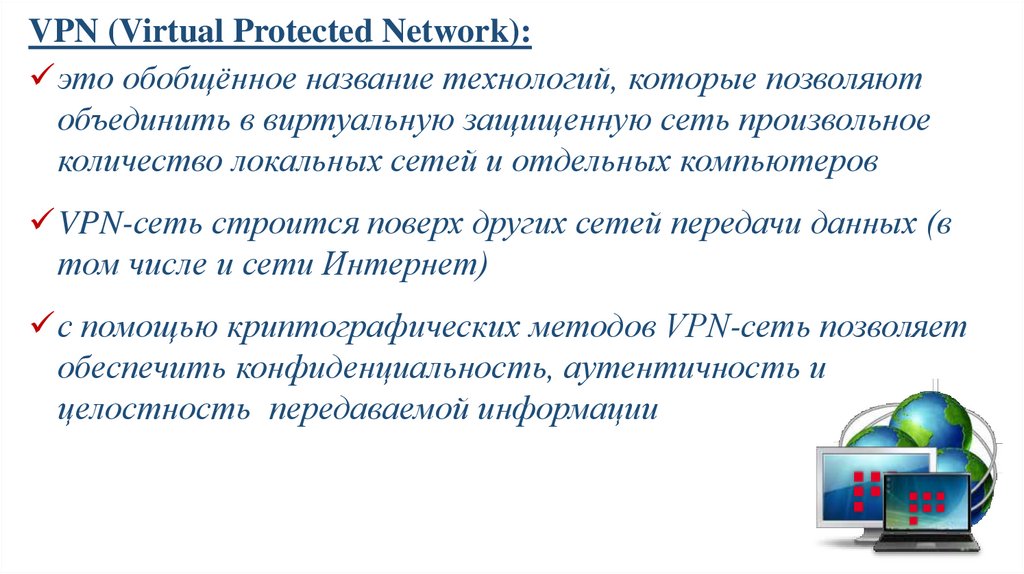

VPN (Virtual Protected Network):
это обобщённое название технологий, которые позволяют
объединить в виртуальную защищенную сеть произвольное
количество локальных сетей и отдельных компьютеров
VPN-сеть строится поверх других сетей передачи данных (в
том числе и сети Интернет)
с помощью криптографических методов VPN-сеть позволяет
обеспечить конфиденциальность, аутентичность и
целостность передаваемой информации

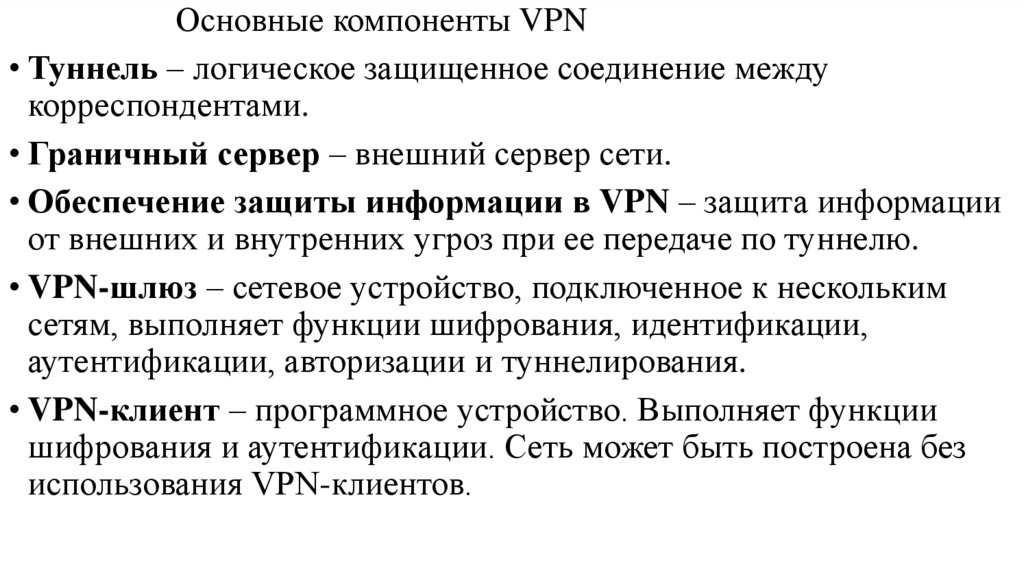

4. Основные компоненты VPN

• Туннель – логическое защищенное соединение между
корреспондентами.
• Граничный сервер – внешний сервер сети.
• Обеспечение защиты информации в VPN – защита информации
от внешних и внутренних угроз при ее передаче по туннелю.
• VPN-шлюз – сетевое устройство, подключенное к нескольким
сетям, выполняет функции шифрования, идентификации,
аутентификации, авторизации и туннелирования.
• VPN-клиент – программное устройство. Выполняет функции
шифрования и аутентификации. Сеть может быть построена без
использования VPN-клиентов.

5.

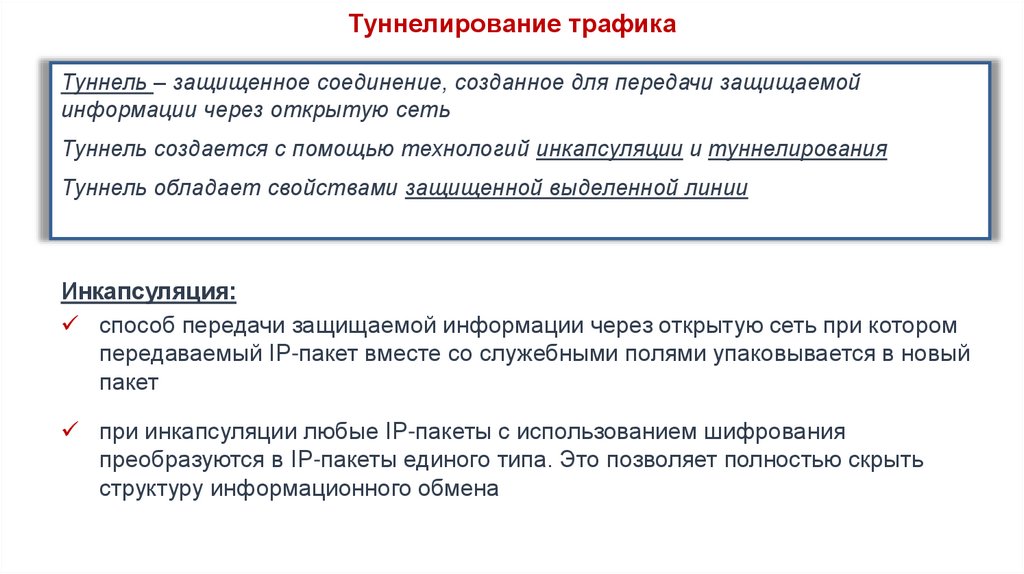

Туннелирование трафика
Туннель – защищенное соединение, созданное для передачи защищаемой
информации через открытую сеть
Туннель создается с помощью технологий инкапсуляции и туннелирования
Туннель обладает свойствами защищенной выделенной линии
Инкапсуляция:
способ передачи защищаемой информации через открытую сеть при котором
передаваемый IP-пакет вместе со служебными полями упаковывается в новый
пакет
при инкапсуляции любые IP-пакеты с использованием шифрования
преобразуются в IP-пакеты единого типа. Это позволяет полностью скрыть
структуру информационного обмена

6.

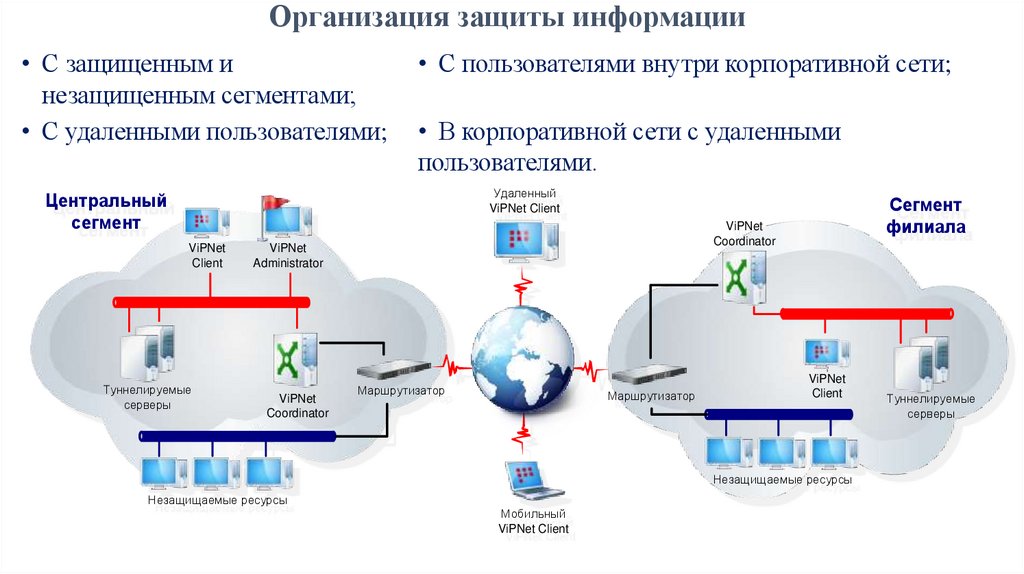

Организация защиты информации
• С защищенным и
незащищенным сегментами;
• С удаленными пользователями;
• С пользователями внутри корпоративной сети;
• В корпоративной сети с удаленными
пользователями.
Удаленный
ViPNet Client
Центральный
сегмент
ViPNet
Client
Туннелируемые
серверы
ViPNet
Administrator
ViPNet
Coordinator
Сегмент
филиала
ViPNet
Coordinator
Маршрутизатор
Маршрутизатор
ViPNet
Client
Незащищаемые ресурсы
Незащищаемые ресурсы
Мобильный
ViPNet Client
Туннелируемые
серверы

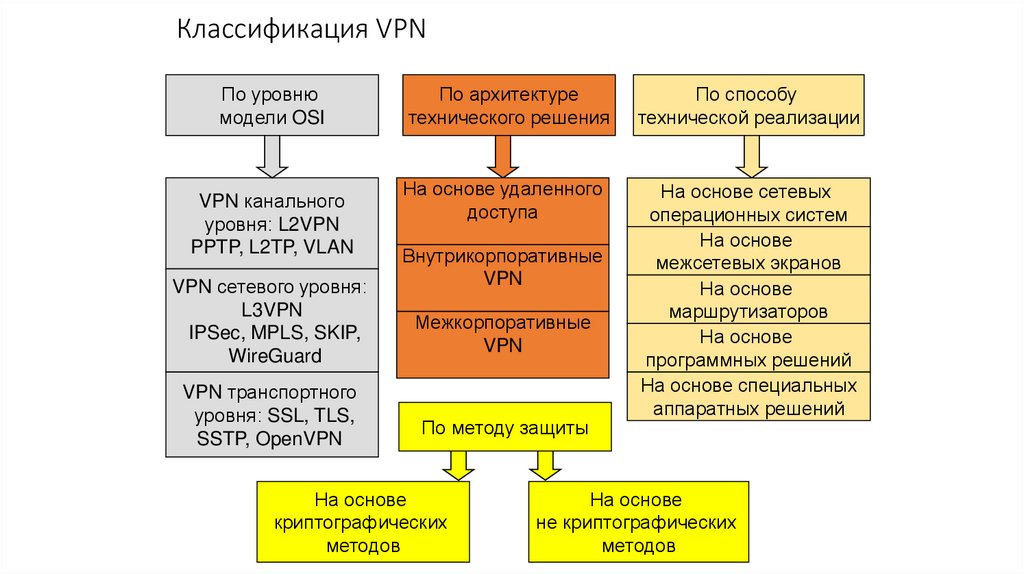

7. Классификация VPN

По уровню
модели OSI
VPN канального
уровня: L2VPN
PPTP, L2TP, VLAN
VPN сетевого уровня:
L3VPN
IPSec, MPLS, SKIP,
WireGuard
VPN транспортного
уровня: SSL, TLS,
SSTP, OpenVPN
По архитектуре
технического решения
По способу
технической реализации
На основе удаленного
доступа
На основе сетевых
операционных систем
На основе
межсетевых экранов
На основе
маршрутизаторов
На основе
программных решений
На основе специальных
аппаратных решений
Внутрикорпоративные
VPN
Межкорпоративные
VPN
По методу защиты
На основе
криптографических
методов
На основе
не криптографических
методов

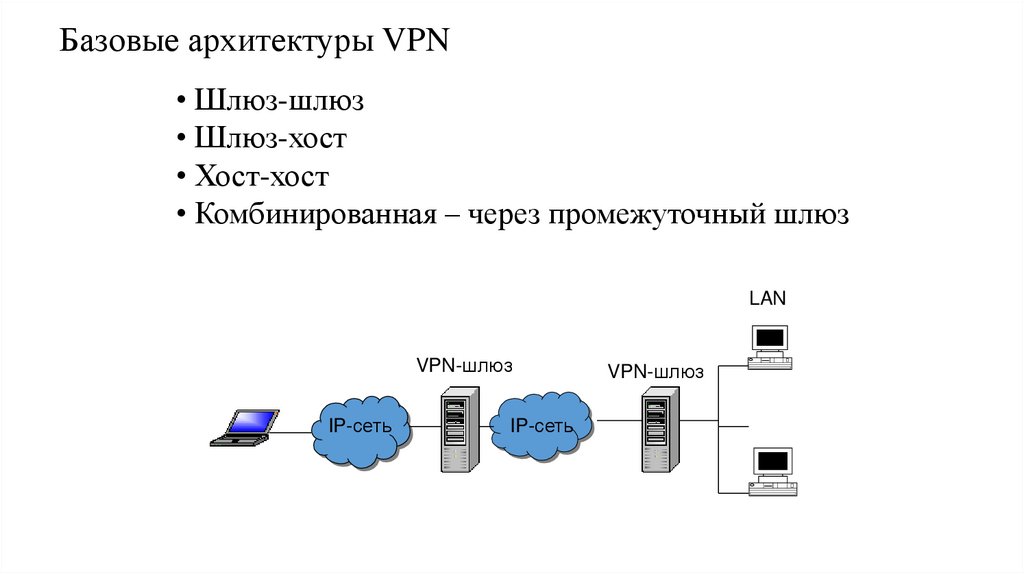

8. Базовые архитектуры VPN

• Шлюз-шлюз
• Шлюз-хост
• Хост-хост
• Комбинированная – через промежуточный шлюз
LAN
VPN-шлюз
IP-сеть
IP-сеть
VPN-шлюз

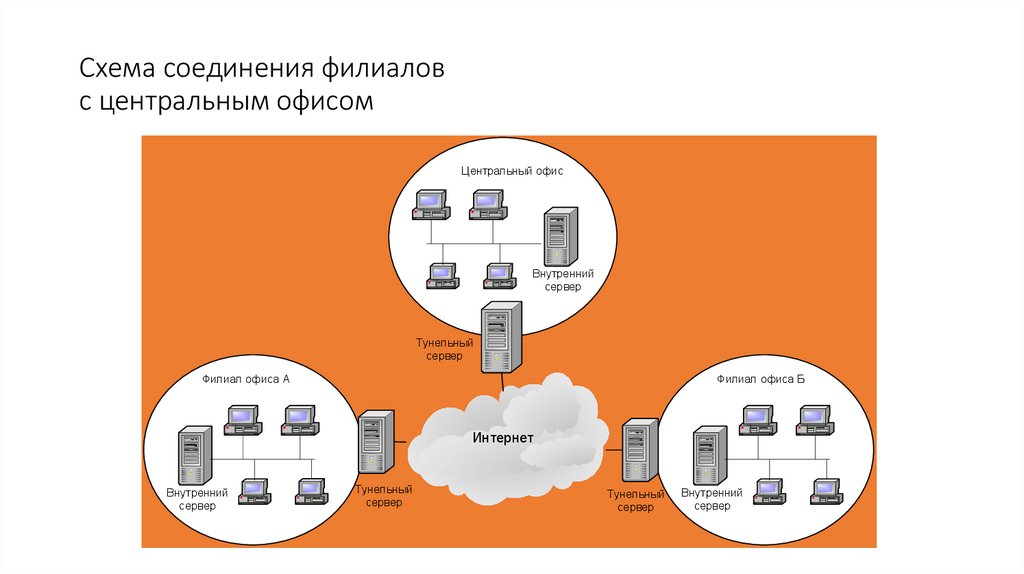

9. Схема соединения филиалов с центральным офисом

Центральный офис
Внутренний
сервер
Тунельный
сервер
Филиал офиса А
Филиал офиса Б
Интернет
Внутренний
сервер
Тунельный
сервер
Тунельный
сервер
Внутренний
сервер

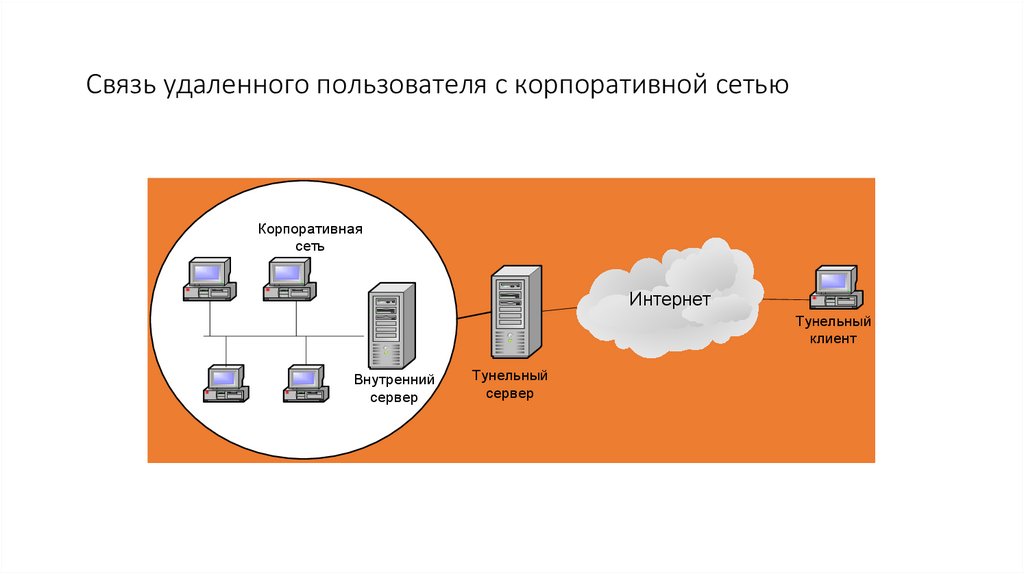

10. Связь удаленного пользователя с корпоративной сетью

Корпоративная
сеть
Интернет
Тунельный
клиент
Внутренний
сервер
Тунельный
сервер

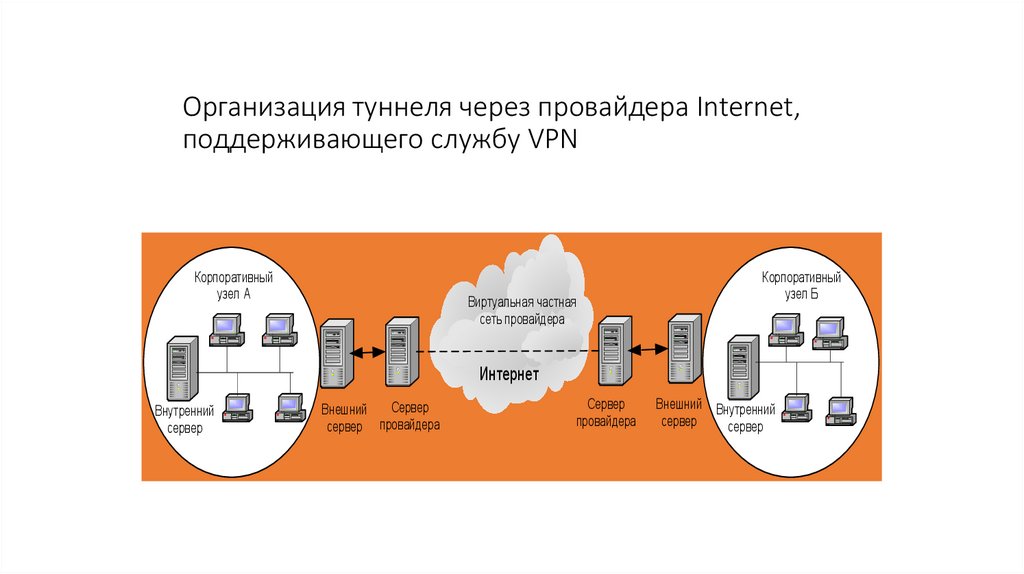

11. Организация туннеля через провайдера Internet, поддерживающего службу VPN

Корпоративный
узел А
Виртуальная частная
сеть провайдера
Корпоративный
узел Б
Интернет
Внутренний
сервер
Сервер
Внешний
сервер провайдера
Сервер
провайдера
Внешний Внутренний
сервер
сервер

12.

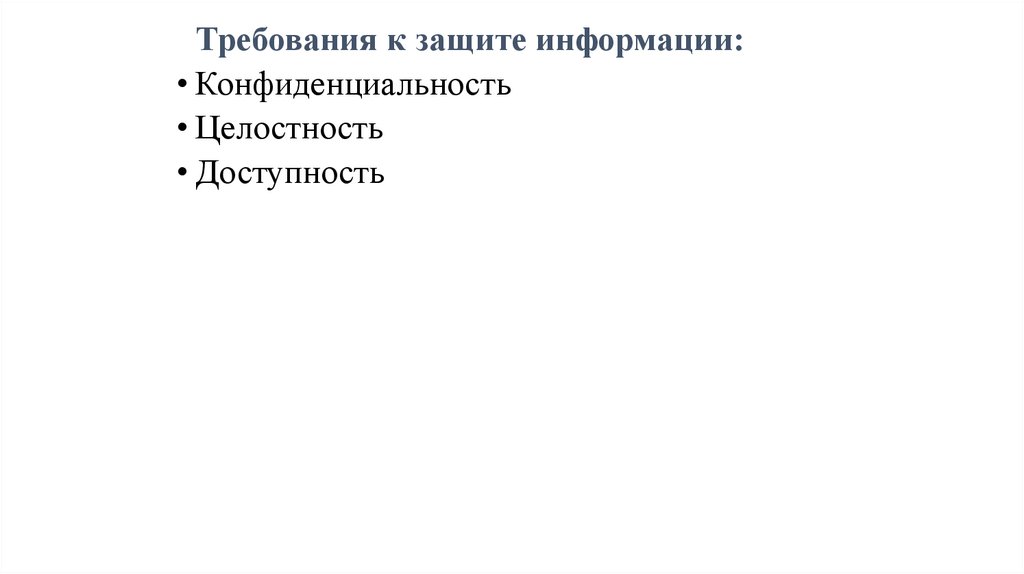

Требования к защите информации:
• Конфиденциальность
• Целостность
• Доступность

13.

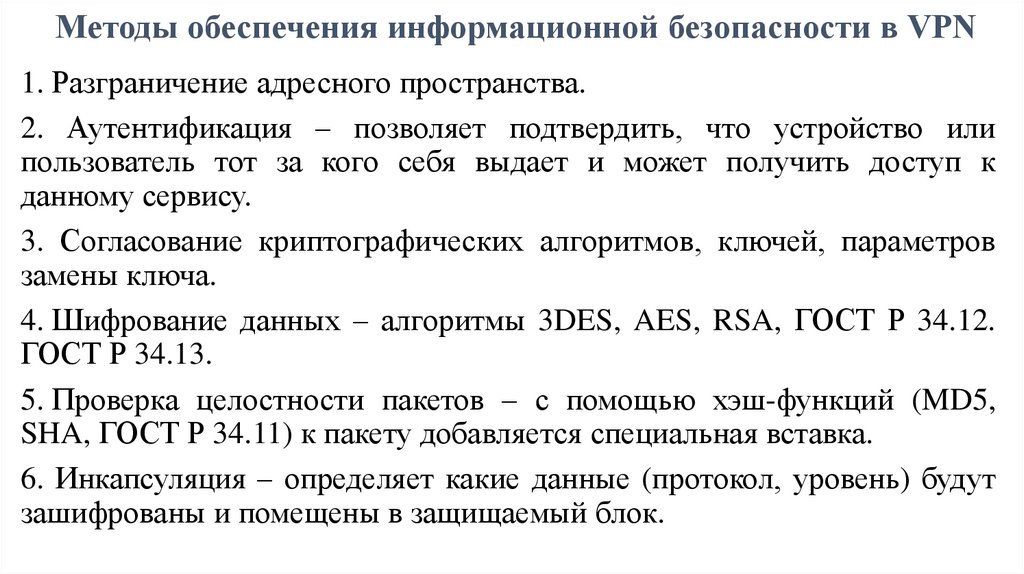

Методы обеспечения информационной безопасности в VPN
1. Разграничение адресного пространства.
2. Аутентификация – позволяет подтвердить, что устройство или
пользователь тот за кого себя выдает и может получить доступ к
данному сервису.
3. Согласование криптографических алгоритмов, ключей, параметров
замены ключа.
4. Шифрование данных – алгоритмы 3DES, AES, RSA, ГОСТ Р 34.12.
ГОСТ Р 34.13.
5. Проверка целостности пакетов – с помощью хэш-функций (MD5,
SHA, ГОСТ Р 34.11) к пакету добавляется специальная вставка.
6. Инкапсуляция – определяет какие данные (протокол, уровень) будут
зашифрованы и помещены в защищаемый блок.

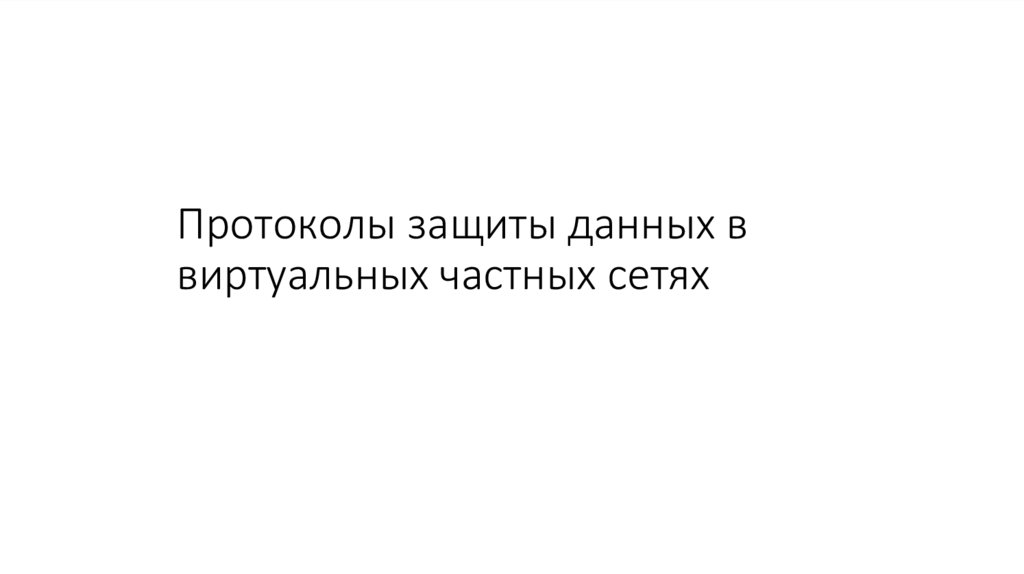

14. Протоколы защиты данных в виртуальных частных сетях

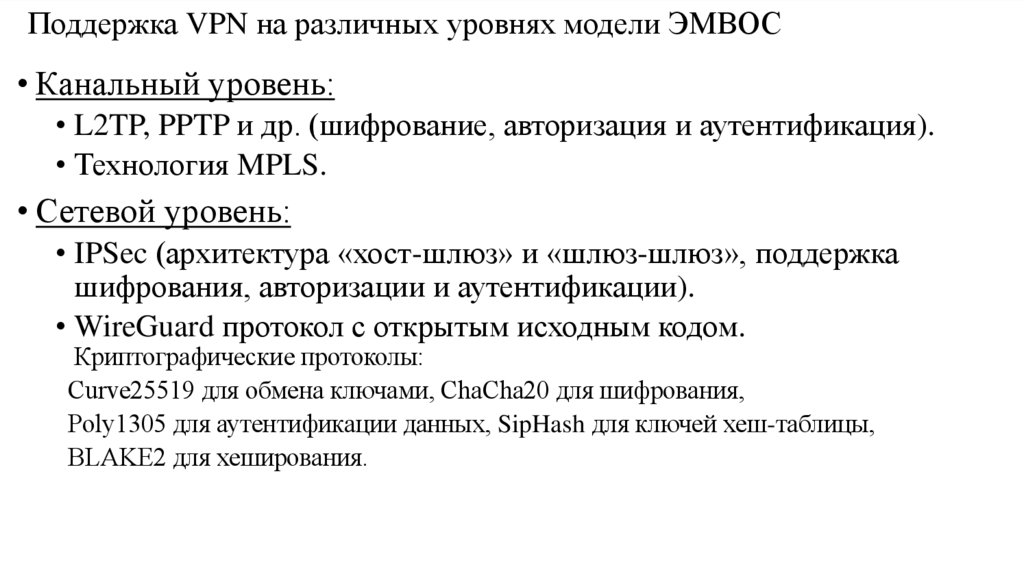

15. Поддержка VPN на различных уровнях модели ЭМВОС

• Канальный уровень:
• L2TP, PPTP и др. (шифрование, авторизация и аутентификация).
• Технология MPLS.
• Сетевой уровень:
• IPSec (архитектура «хост-шлюз» и «шлюз-шлюз», поддержка
шифрования, авторизации и аутентификации).
• WireGuard протокол с открытым исходным кодом.
Криптографические протоколы:
Curve25519 для обмена ключами, ChaCha20 для шифрования,
Poly1305 для аутентификации данных, SipHash для ключей хеш-таблицы,
BLAKE2 для хеширования.

16.

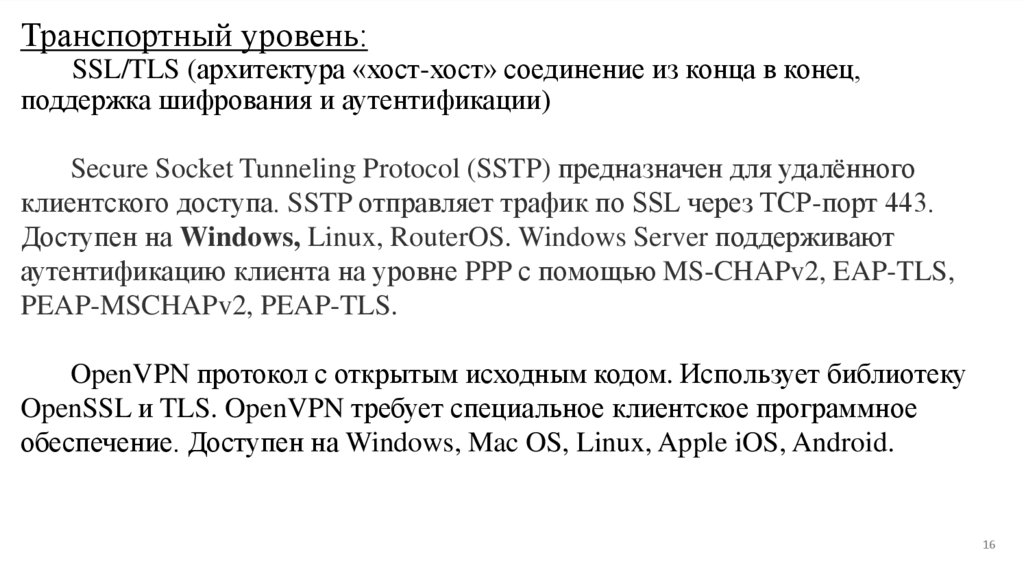

Транспортный уровень:
SSL/TLS (архитектура «хост-хост» соединение из конца в конец,
поддержка шифрования и аутентификации)
Secure Socket Tunneling Protocol (SSTP) предназначен для удалённого
клиентского доступа. SSTP отправляет трафик по SSL через TCP-порт 443.
Доступен на Windows, Linux, RouterOS. Windows Server поддерживают
аутентификацию клиента на уровне PPP с помощью MS-CHAPv2, EAP-TLS,
PEAP-MSCHAPv2, PEAP-TLS.
OpenVPN протокол с открытым исходным кодом. Использует библиотеку
OpenSSL и TLS. OpenVPN требует специальное клиентское программное
обеспечение. Доступен на Windows, Mac OS, Linux, Apple iOS, Android.
16

17.

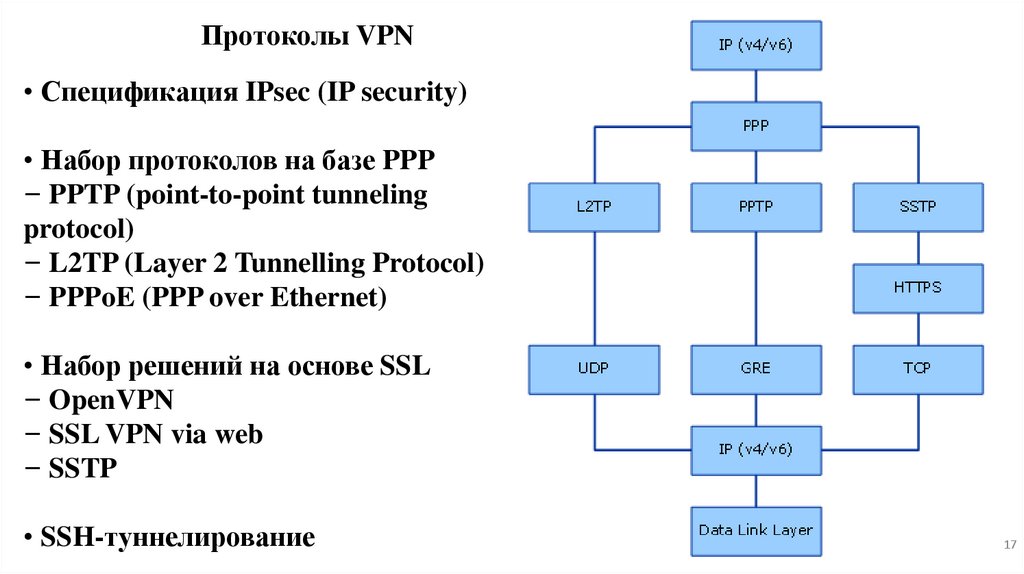

Протоколы VPN
• Спецификация IPsec (IP security)
• Набор протоколов на базе PPP
– PPTP (point-to-point tunneling
protocol)
– L2TP (Layer 2 Tunnelling Protocol)
– PPPoE (PPP over Ethernet)
• Набор решений на основе SSL
– OpenVPN
– SSL VPN via web
– SSTP
• SSH-туннелирование
17

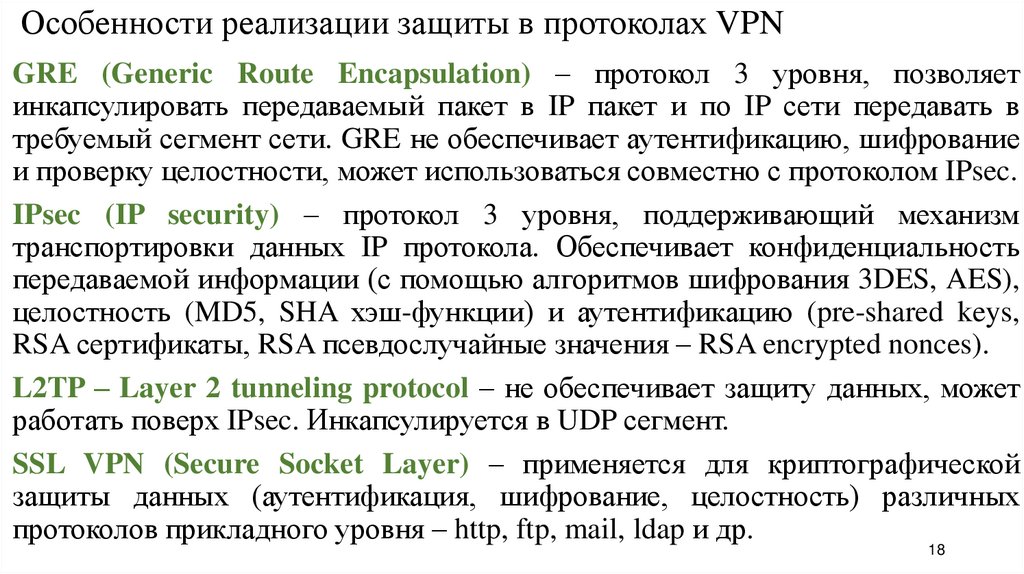

18. Особенности реализации защиты в протоколах VPN

GRE (Generic Route Encapsulation) – протокол 3 уровня, позволяет
инкапсулировать передаваемый пакет в IP пакет и по IP сети передавать в
требуемый сегмент сети. GRE не обеспечивает аутентификацию, шифрование
и проверку целостности, может использоваться совместно с протоколом IPsec.
IPsec (IP security) – протокол 3 уровня, поддерживающий механизм
транспортировки данных IP протокола. Обеспечивает конфиденциальность
передаваемой информации (с помощью алгоритмов шифрования 3DES, AES),
целостность (MD5, SHA хэш-функции) и аутентификацию (pre-shared keys,
RSA сертификаты, RSA псевдослучайные значения – RSA encrypted nonces).
L2TP – Layer 2 tunneling protocol – не обеспечивает защиту данных, может
работать поверх IPsec. Инкапсулируется в UDP сегмент.
SSL VPN (Secure Socket Layer) – применяется для криптографической
защиты данных (аутентификация, шифрование, целостность) различных
протоколов прикладного уровня – http, ftp, mail, ldap и др.
18

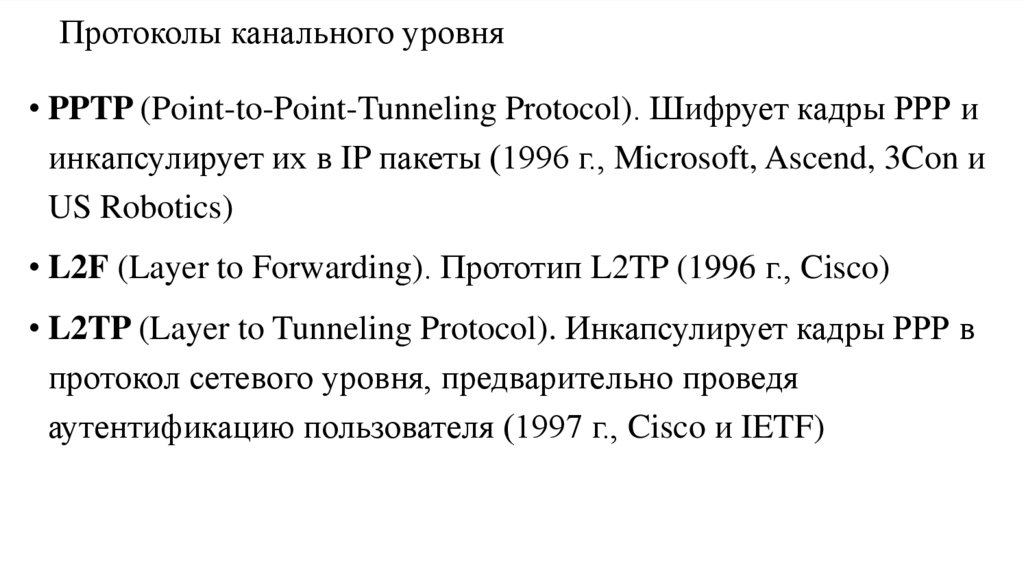

19. Протоколы канального уровня

• PPTP (Point-to-Point-Tunneling Protocol). Шифрует кадры РРР и
инкапсулирует их в IP пакеты (1996 г., Microsoft, Ascend, 3Con и
US Robotics)
• L2F (Layer to Forwarding). Прототип L2TP (1996 г., Cisco)
• L2TP (Layer to Tunneling Protocol). Инкапсулирует кадры РРР в
протокол сетевого уровня, предварительно проведя
аутентификацию пользователя (1997 г., Cisco и IETF)

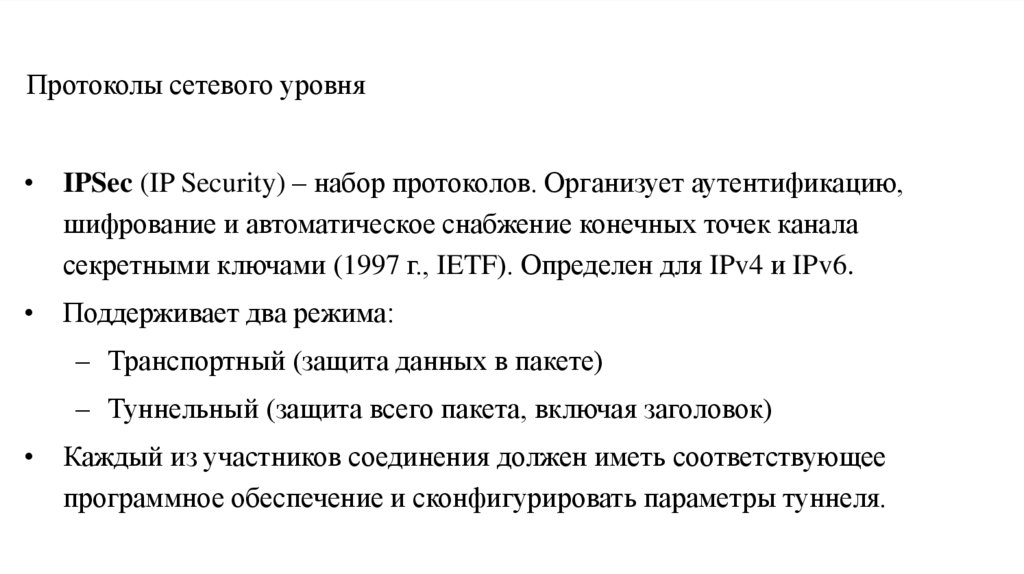

20. Протоколы сетевого уровня

• IPSec (IP Security) – набор протоколов. Организует аутентификацию,
шифрование и автоматическое снабжение конечных точек канала
секретными ключами (1997 г., IETF). Определен для IPv4 и IPv6.
• Поддерживает два режима:
– Транспортный (защита данных в пакете)
– Туннельный (защита всего пакета, включая заголовок)
• Каждый из участников соединения должен иметь соответствующее
программное обеспечение и сконфигурировать параметры туннеля.

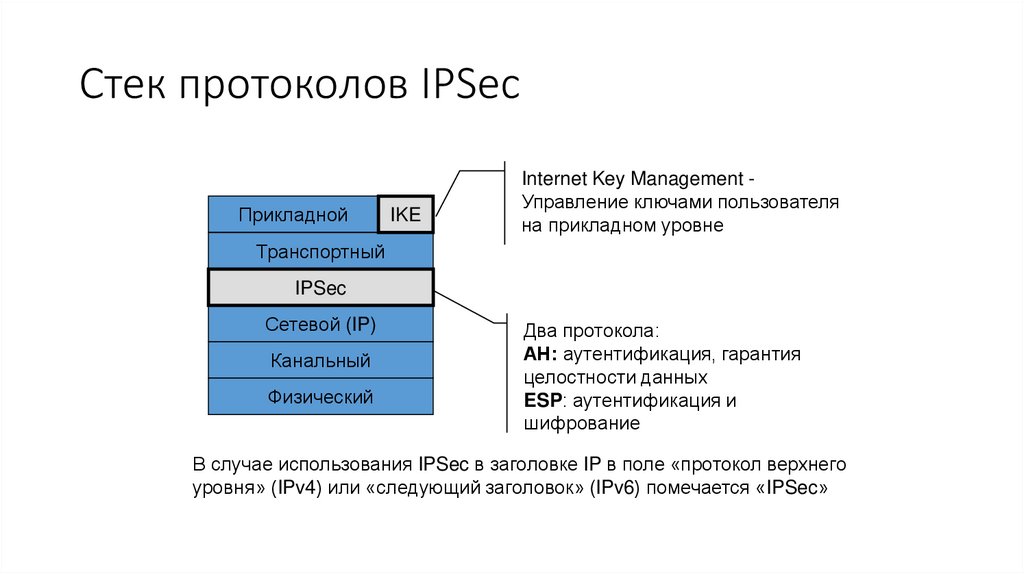

21. Стек протоколов IPSec

Прикладной
IKE
Internet Key Management Управление ключами пользователя
на прикладном уровне
Транспортный
IPSec
Сетевой (IP)
Канальный
Физический
Два протокола:
АН: аутентификация, гарантия
целостности данных
ESP: аутентификация и
шифрование
В случае использования IPSec в заголовке IP в поле «протокол верхнего
уровня» (IPv4) или «следующий заголовок» (IPv6) помечается «IPSec»

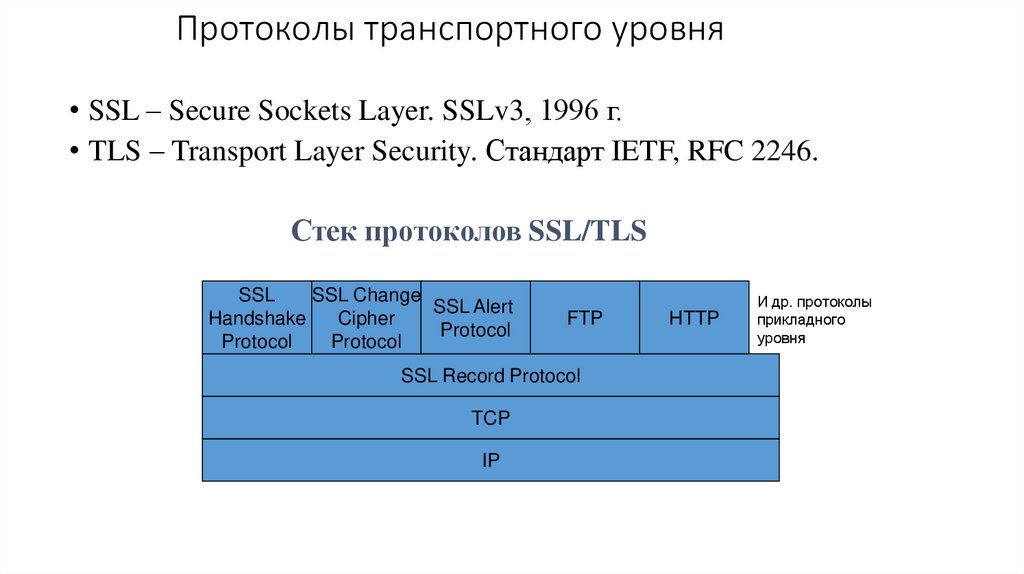

22. Протоколы транспортного уровня

• SSL – Secure Sockets Layer. SSLv3, 1996 г.
• TLS – Transport Layer Security. Стандарт IETF, RFC 2246.
Стек протоколов SSL/TLS
SSL
SSL Change
SSL Alert
Handshake
Cipher
Protocol
Protocol
Protocol
FTP
SSL Record Protocol
TCP
IP
HTTP
И др. протоколы
прикладного
уровня
