2 курс - физика

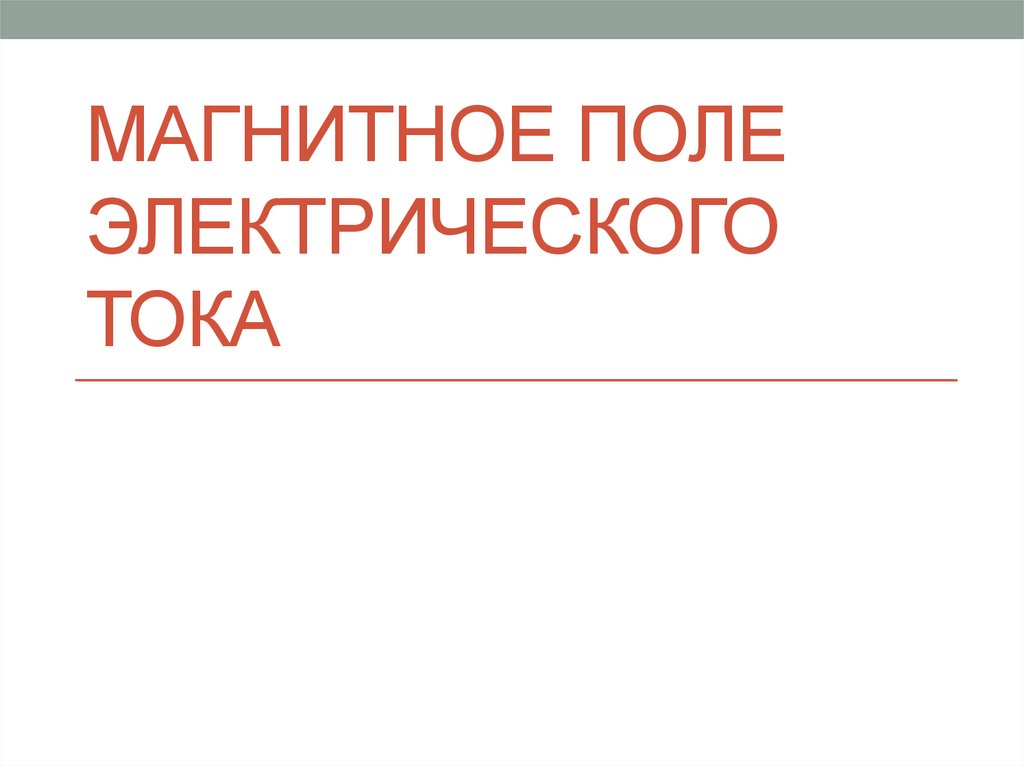

1. Магнитное поле электрического тока

МАГНИТНОЕ ПОЛЕ
ЭЛЕКТРИЧЕСКОГО
ТОКА

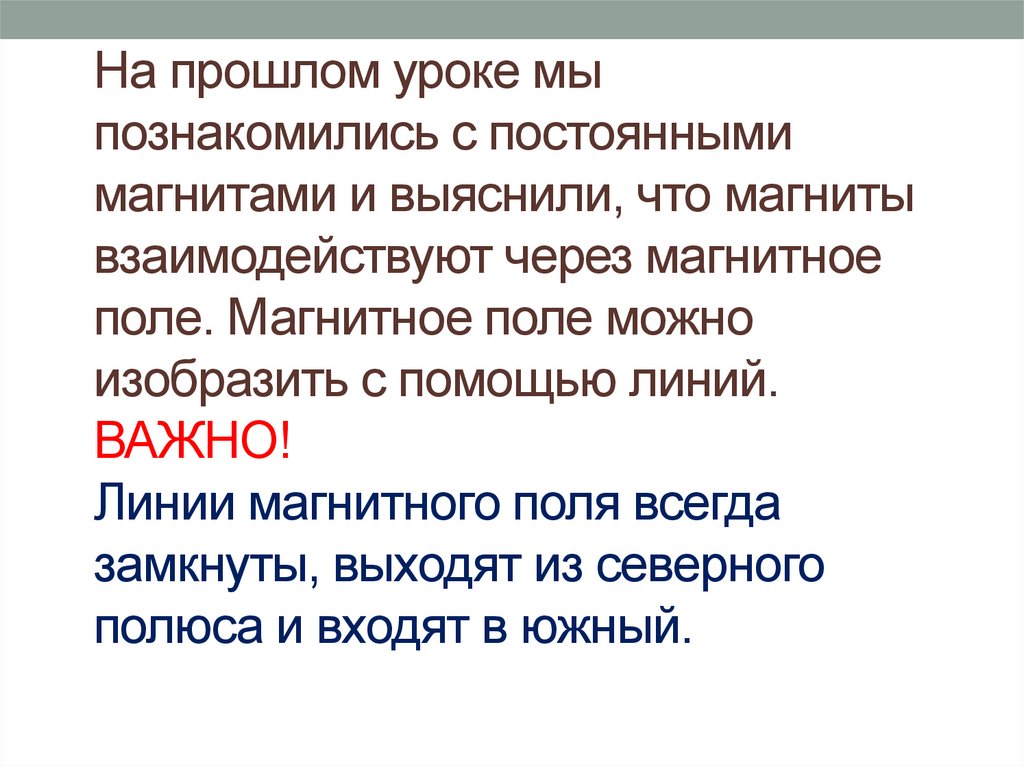

2. На прошлом уроке мы познакомились с постоянными магнитами и выяснили, что магниты взаимодействуют через магнитное поле.

Магнитное поле можно
изобразить с помощью линий.
ВАЖНО!
Линии магнитного поля всегда
замкнуты, выходят из северного
полюса и входят в южный.

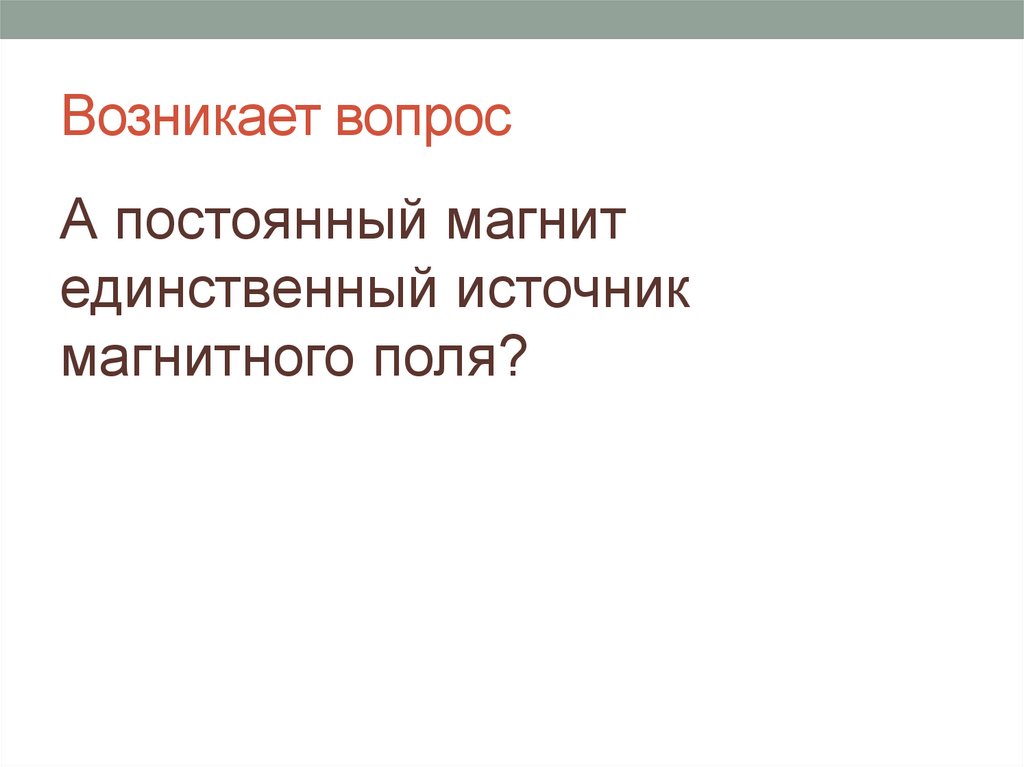

3. Возникает вопрос

А постоянный магнит
единственный источник
магнитного поля?

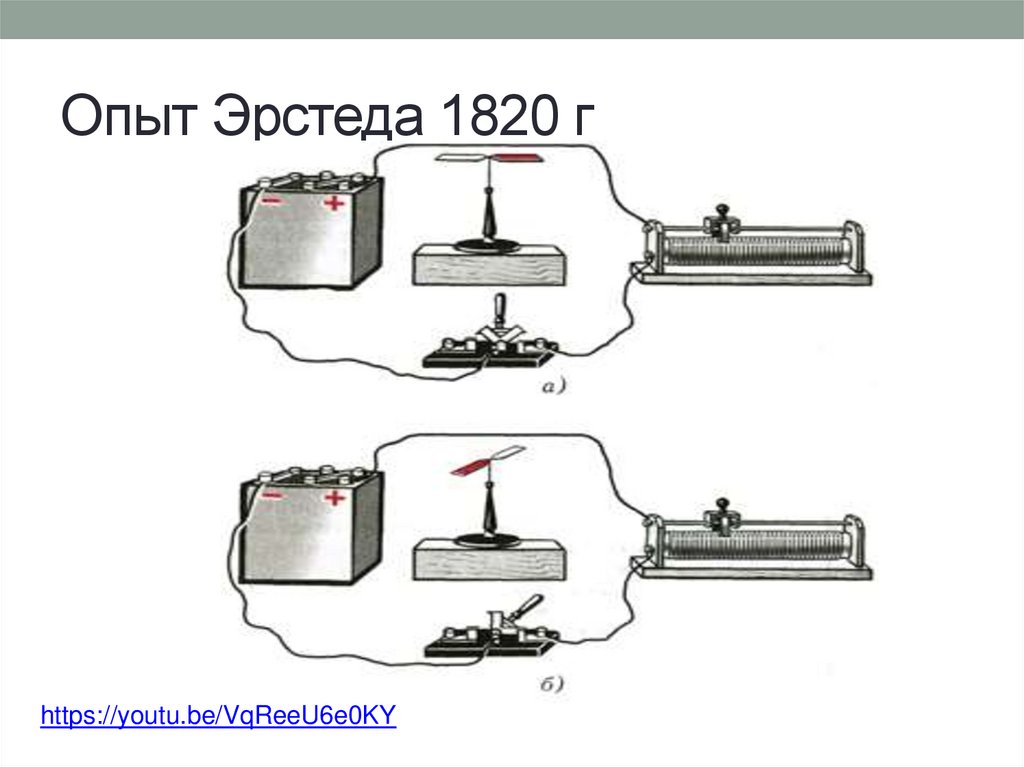

4. Опыт Эрстеда 1820 г

https://youtu.be/VqReeU6e0KY

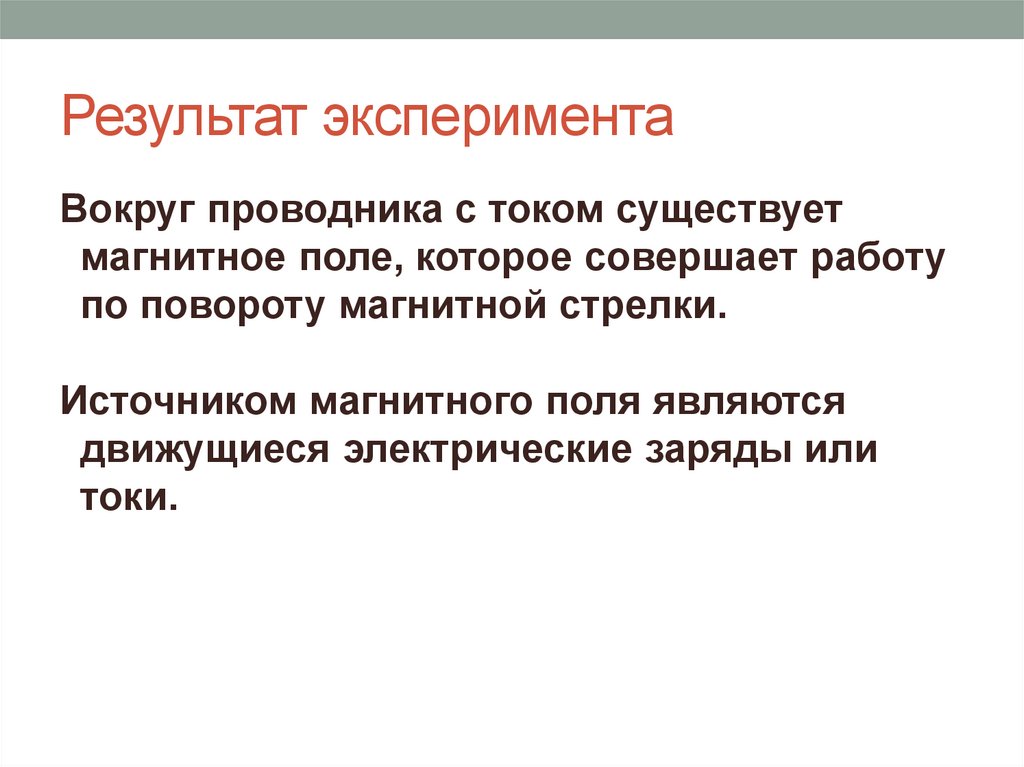

5. Результат эксперимента

Вокруг проводника с током существует
магнитное поле, которое совершает работу
по повороту магнитной стрелки.
Источником магнитного поля являются
движущиеся электрические заряды или
токи.

6.

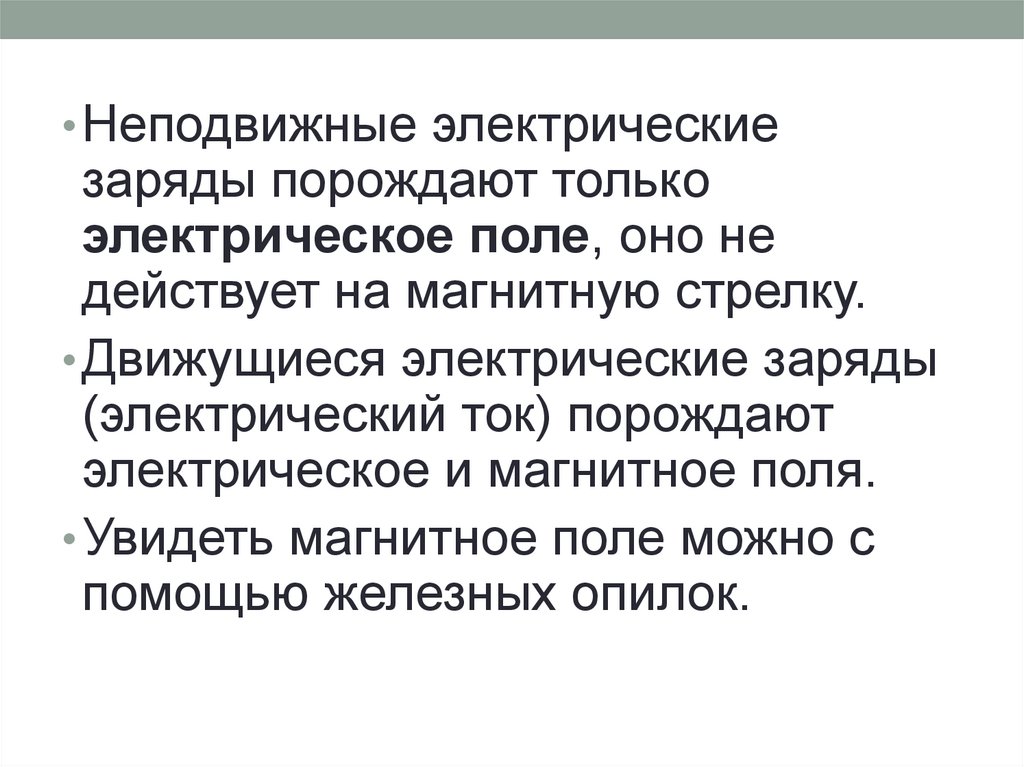

• Неподвижные электрические
заряды порождают только
электрическое поле, оно не
действует на магнитную стрелку.
• Движущиеся электрические заряды
(электрический ток) порождают
электрическое и магнитное поля.
• Увидеть магнитное поле можно с
помощью железных опилок.

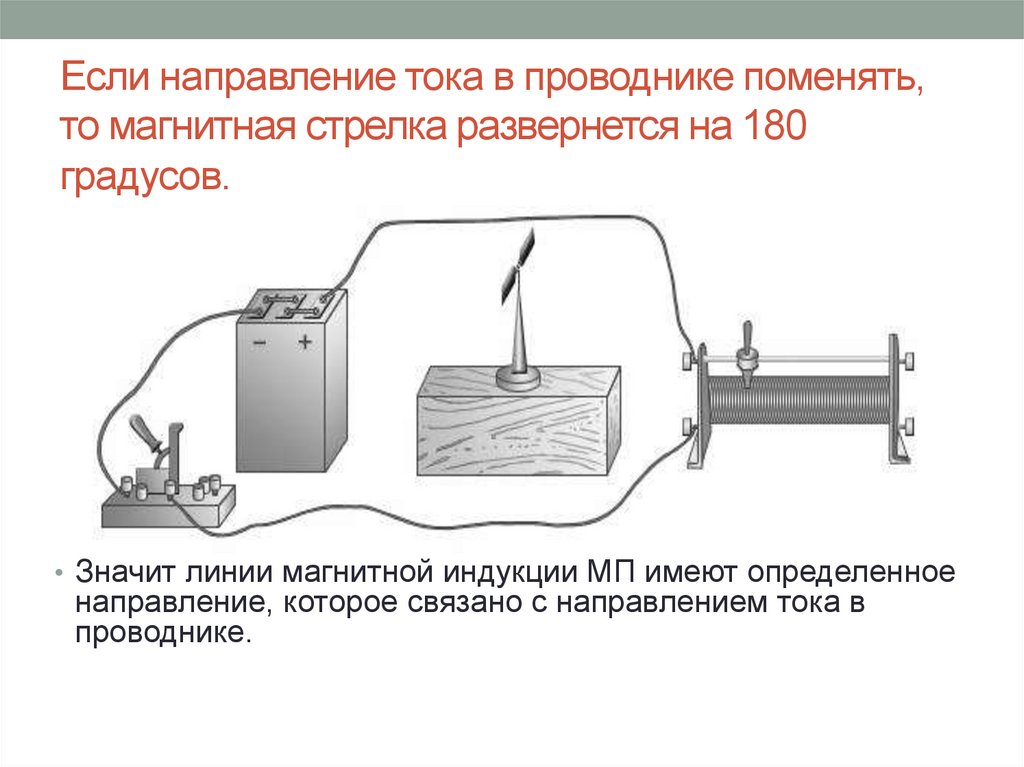

7. Если направление тока в проводнике поменять, то магнитная стрелка развернется на 180 градусов.

• Значит линии магнитной индукции МП имеют определенное
направление, которое связано с направлением тока в
проводнике.

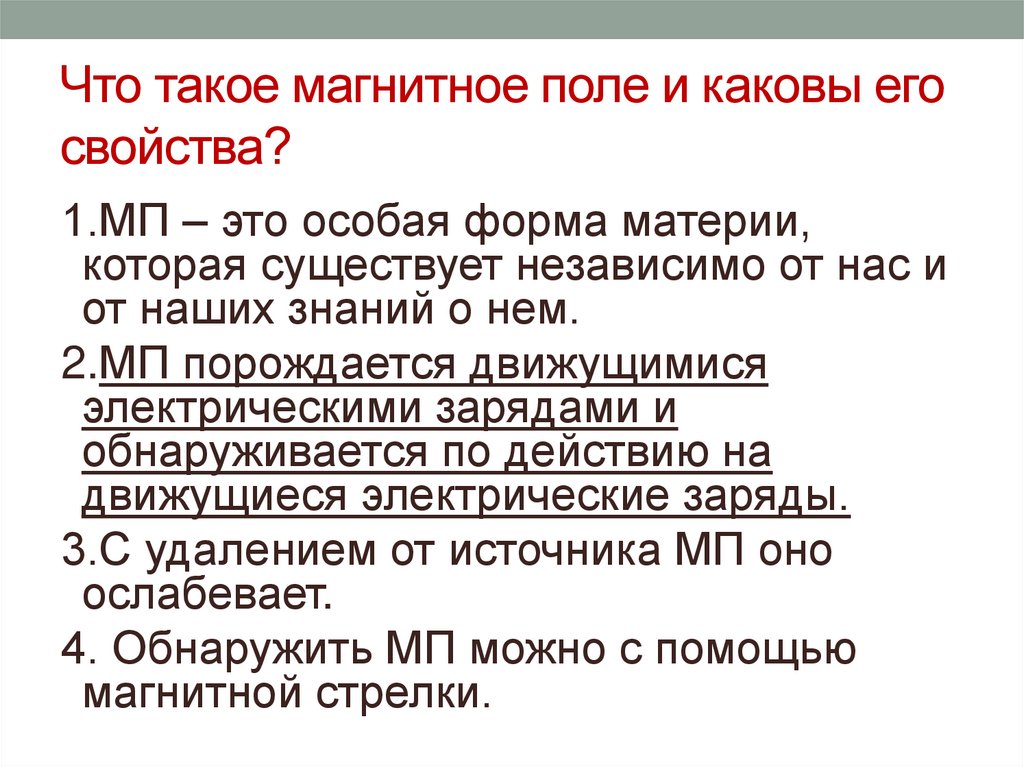

8. Что такое магнитное поле и каковы его свойства?

1.МП – это особая форма материи,
которая существует независимо от нас и
от наших знаний о нем.
2.МП порождается движущимися
электрическими зарядами и
обнаруживается по действию на
движущиеся электрические заряды.
3.С удалением от источника МП оно
ослабевает.
4. Обнаружить МП можно с помощью
магнитной стрелки.

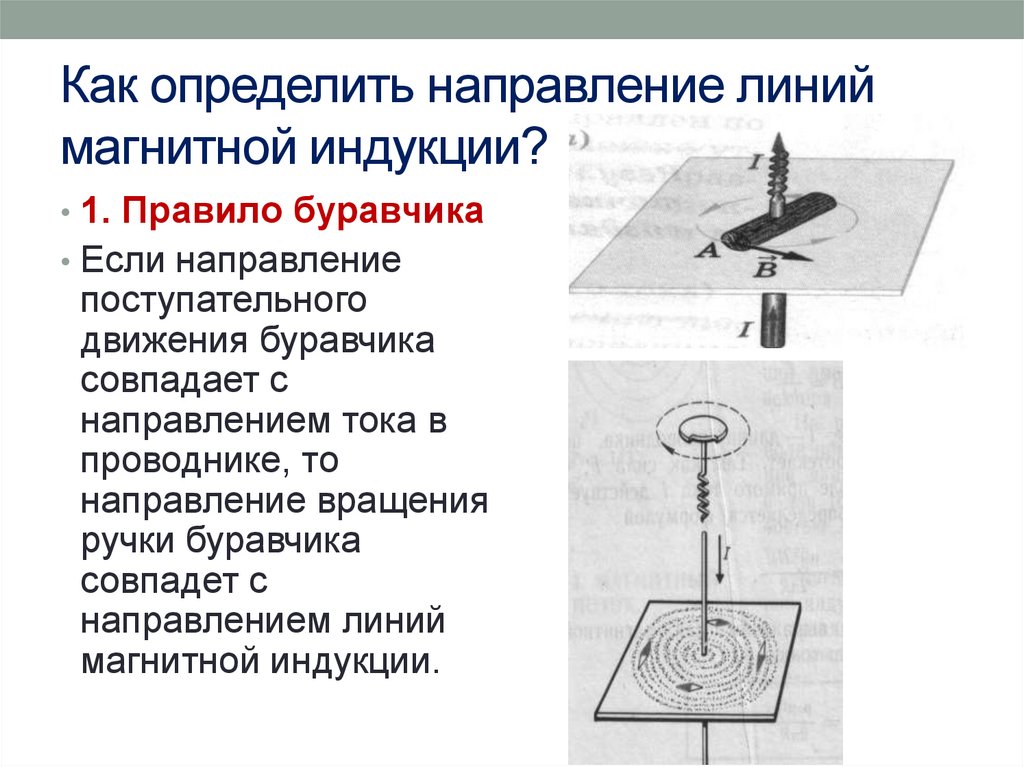

9. Как определить направление линий магнитной индукции?

• 1. Правило буравчика
• Если направление
поступательного
движения буравчика
совпадает с
направлением тока в
проводнике, то
направление вращения
ручки буравчика
совпадет с
направлением линий
магнитной индукции.

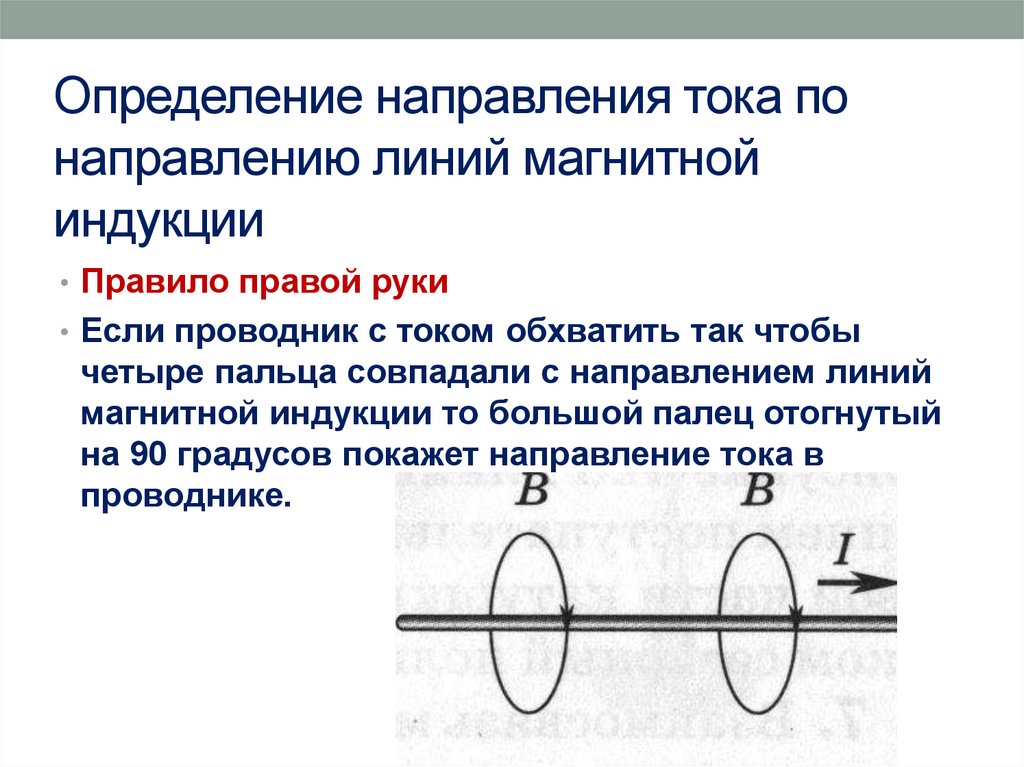

10. Определение направления тока по направлению линий магнитной индукции

• Правило правой руки
• Если проводник с током обхватить так чтобы
четыре пальца совпадали с направлением линий
магнитной индукции то большой палец отогнутый
на 90 градусов покажет направление тока в
проводнике.

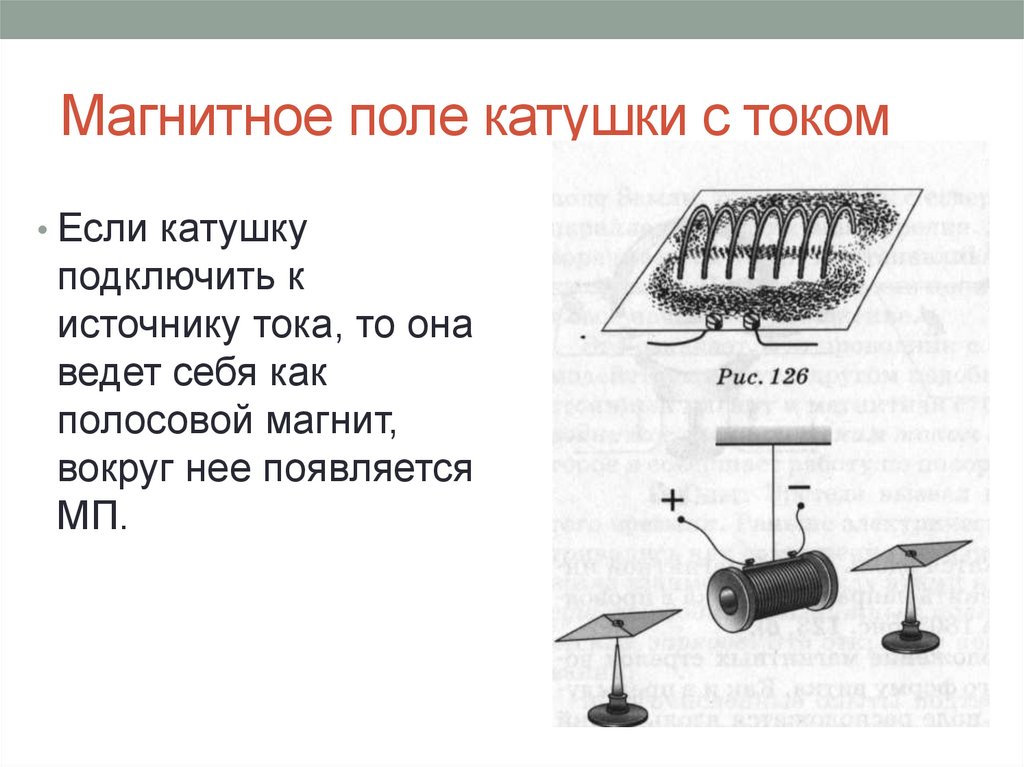

11. Магнитное поле катушки с током

• Если катушку
подключить к
источнику тока, то она
ведет себя как
полосовой магнит,
вокруг нее появляется
МП.

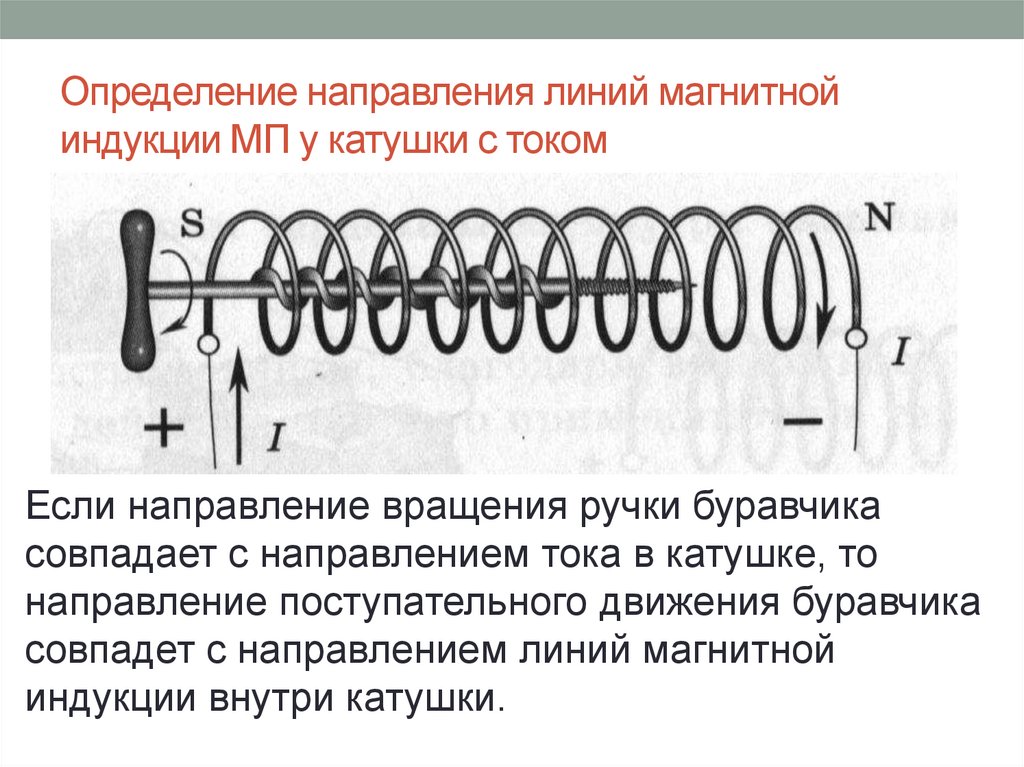

12. Определение направления линий магнитной индукции МП у катушки с током

Если направление вращения ручки буравчика
совпадает с направлением тока в катушке, то
направление поступательного движения буравчика
совпадет с направлением линий магнитной
индукции внутри катушки.

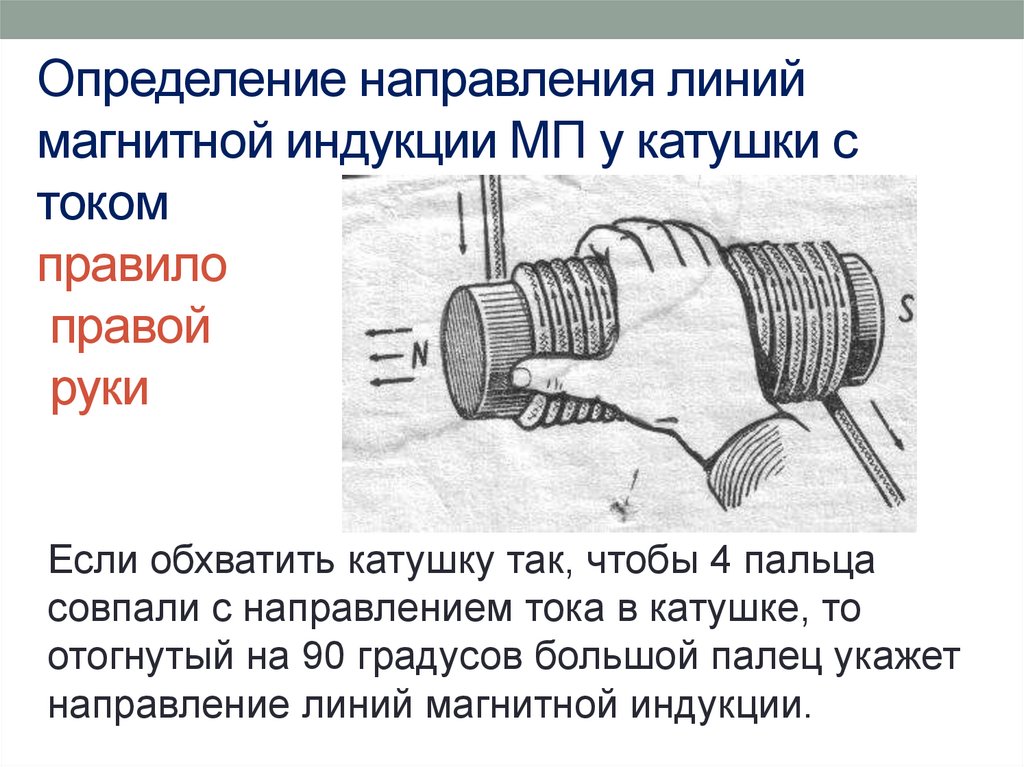

13. Определение направления линий магнитной индукции МП у катушки с током правило правой руки

Если обхватить катушку так, чтобы 4 пальца
совпали с направлением тока в катушке, то
отогнутый на 90 градусов большой палец укажет
направление линий магнитной индукции.

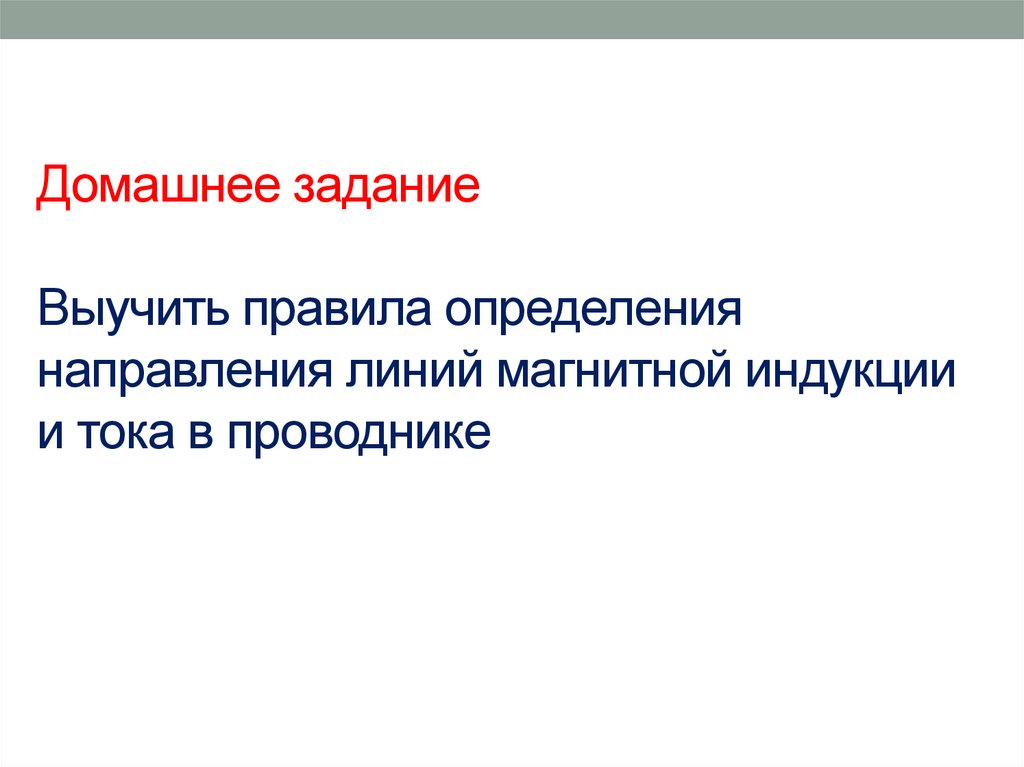

14. Домашнее задание Выучить правила определения направления линий магнитной индукции и тока в проводнике
