1. «Системная шина»

От студента группы КИС9-125Б
Колледжа Экономики и Сервиса
Сибилевой Анны

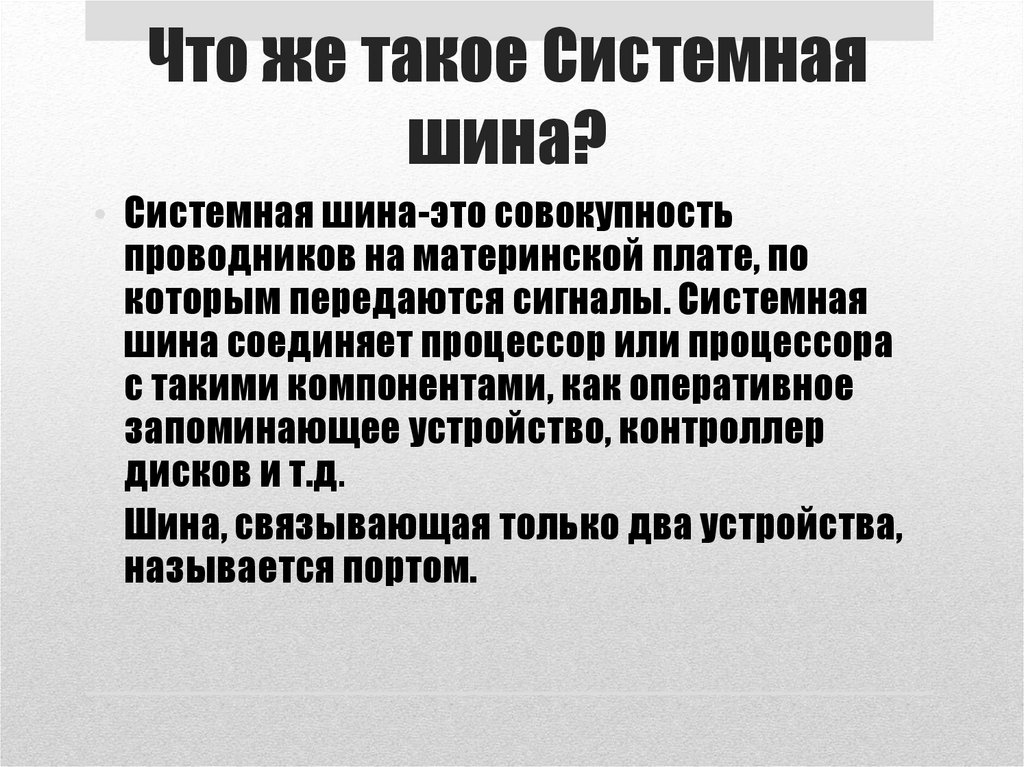

2. Что же такое Системная шина?

• Системная шина-это совокупность
проводников на материнской плате, по
которым передаются сигналы. Системная
шина соединяет процессор или процессора
с такими компонентами, как оперативное
запоминающее устройство, контроллер
дисков и т.д.
• Шина, связывающая только два устройства,
называется портом.

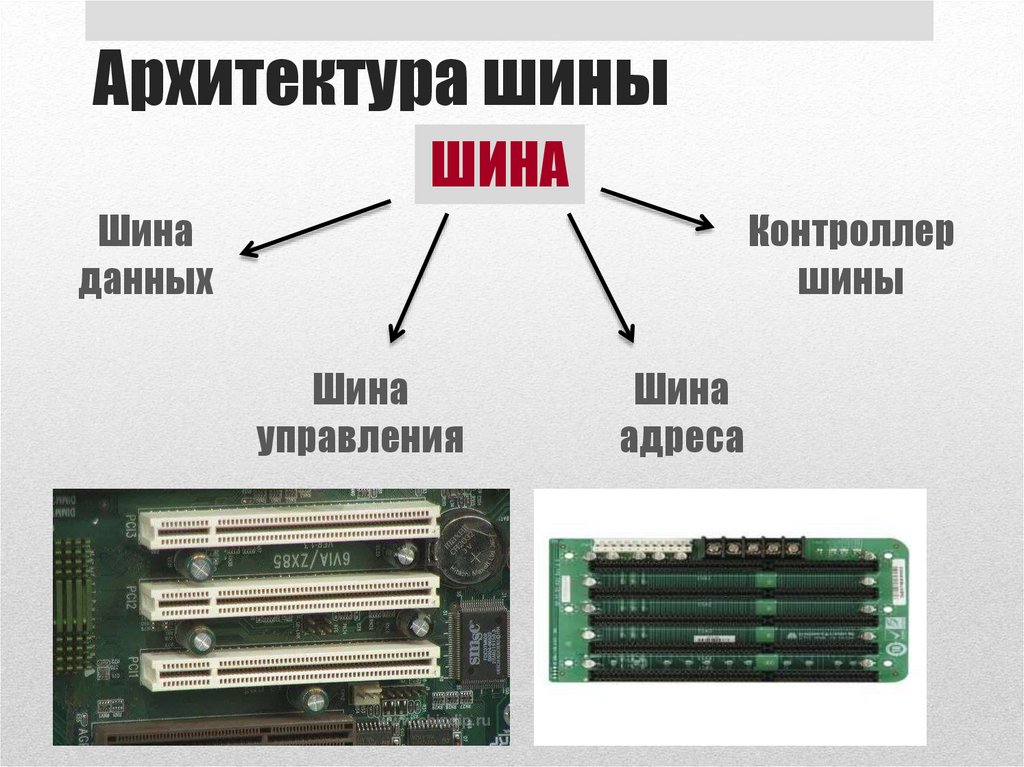

3. Архитектура шины

ШИНА
Шина
данных
Контроллер
шины
Шина
управления
Шина
адреса

4.

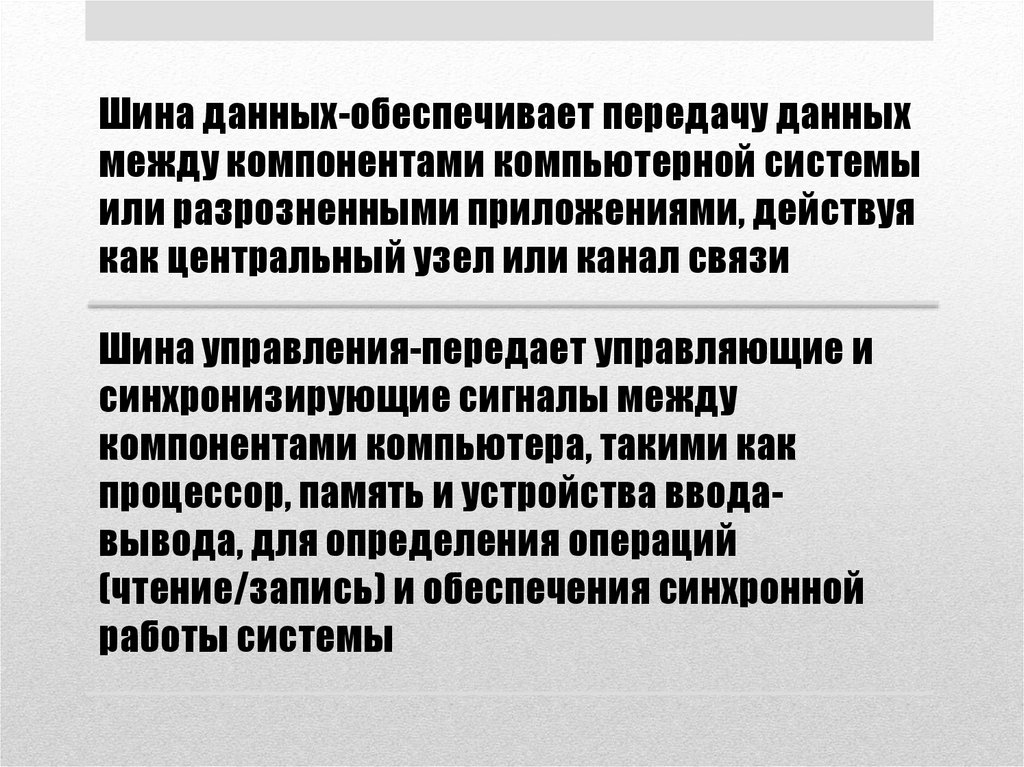

Шина данных-обеспечивает передачу данных
между компонентами компьютерной системы
или разрозненными приложениями, действуя
как центральный узел или канал связи
Шина управления-передает управляющие и
синхронизирующие сигналы между
компонентами компьютера, такими как
процессор, память и устройства вводавывода, для определения операций
(чтение/запись) и обеспечения синхронной
работы системы

5.

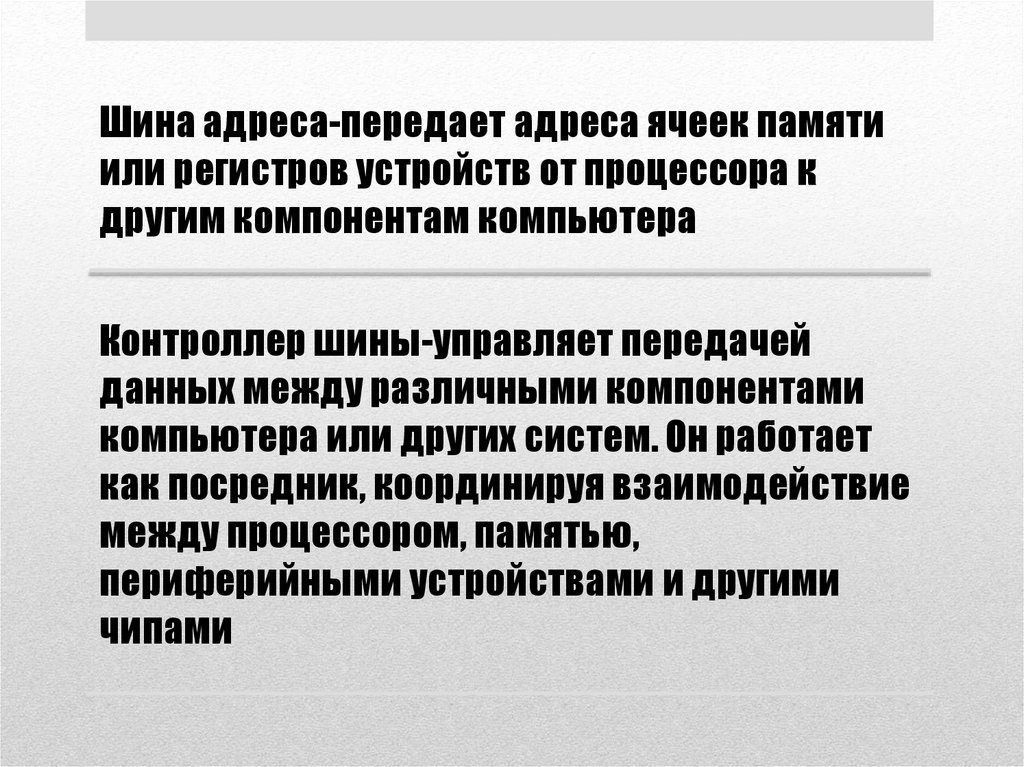

Шина адреса-передает адреса ячеек памяти
или регистров устройств от процессора к
другим компонентам компьютера
Контроллер шины-управляет передачей
данных между различными компонентами
компьютера или других систем. Он работает
как посредник, координируя взаимодействие
между процессором, памятью,
периферийными устройствами и другими
чипами

6.

Принцип работы

7.

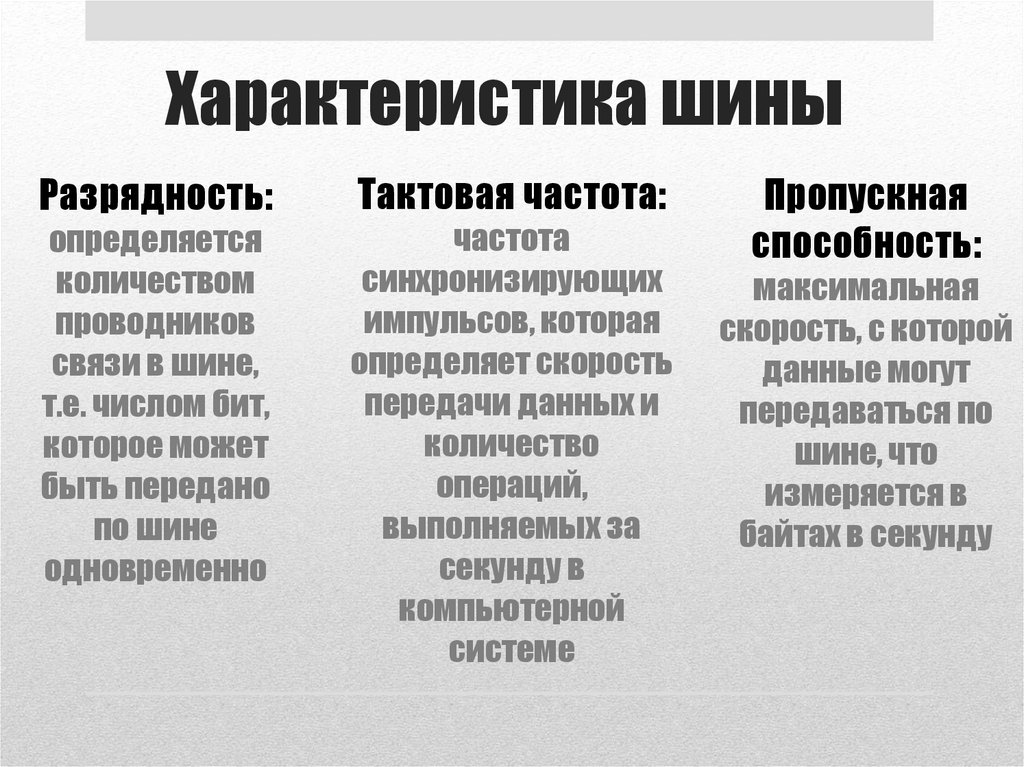

Характеристика шины
Разрядность:
Тактовая частота:
определяется
количеством
проводников
связи в шине,
т.е. числом бит,
которое может
быть передано
по шине
одновременно
частота
синхронизирующих
импульсов, которая
определяет скорость
передачи данных и
количество
операций,
выполняемых за
секунду в
компьютерной
системе
Пропускная
способность:
максимальная
скорость, с которой
данные могут
передаваться по
шине, что
измеряется в
байтах в секунду
