п. 8 Презентация виды измерительных приборов
1.
Презентация: Виды измерительных приборов применяемыхв АО «ИЭСК»
Ведущий инженер-руководитель группы инспекционного контроля
ИД АО «ИЭСК»
Бессмертный Сергей Валентинович
Июль 2025
Инженер группы инспекционного контроля ИД АО «ИЭСК»
Афанасьев Евгений Владимирович
2.

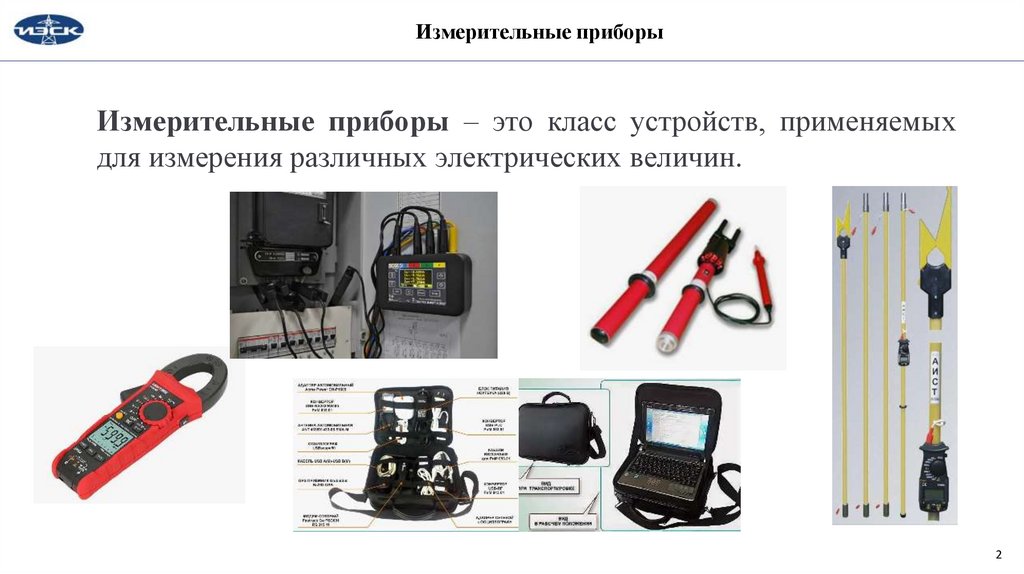

Измерительные приборыИзмерительные приборы – это класс устройств, применяемых
для измерения различных электрических величин.
2
3.

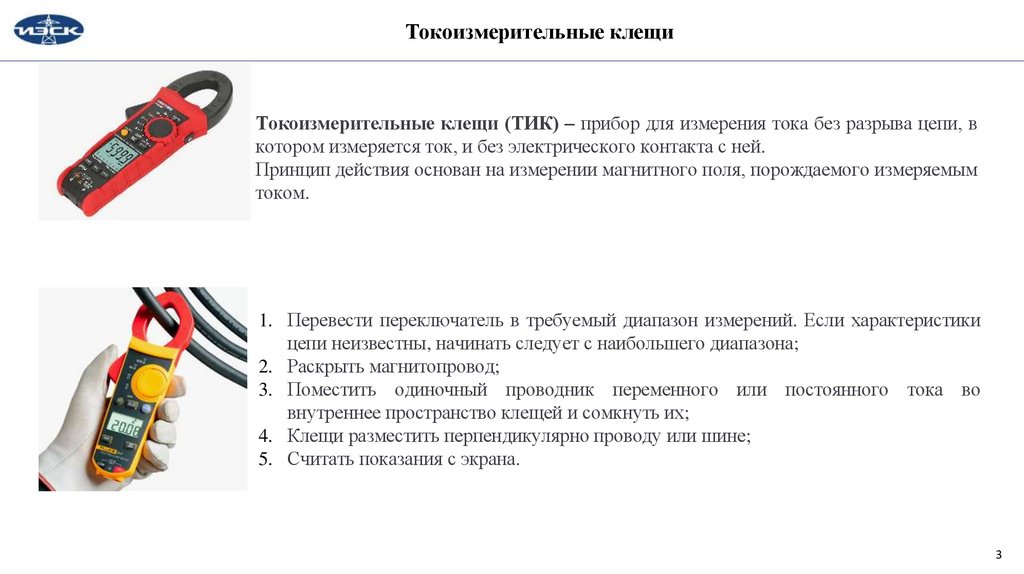

Токоизмерительные клещиТокоизмерительные клещи (ТИК) – прибор для измерения тока без разрыва цепи, в
котором измеряется ток, и без электрического контакта с ней.
Принцип действия основан на измерении магнитного поля, порождаемого измеряемым
током.
1. Перевести переключатель в требуемый диапазон измерений. Если характеристики
цепи неизвестны, начинать следует с наибольшего диапазона;
2. Раскрыть магнитопровод;
3. Поместить одиночный проводник переменного или постоянного тока во
внутреннее пространство клещей и сомкнуть их;
4. Клещи разместить перпендикулярно проводу или шине;
5. Считать показания с экрана.
3
4.

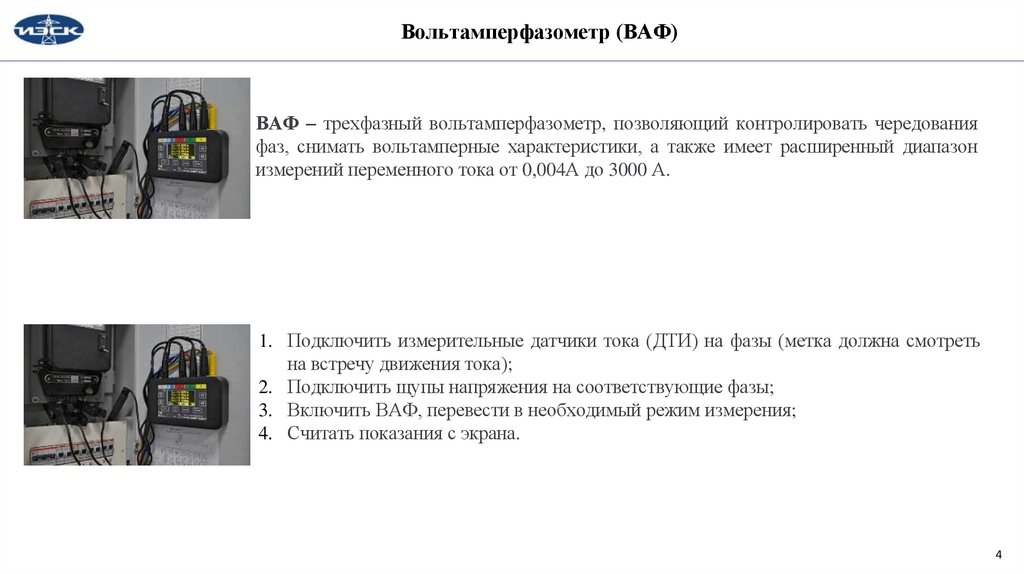

Вольтамперфазометр (ВАФ)ВАФ – трехфазный вольтамперфазометр, позволяющий контролировать чередования
фаз, снимать вольтамперные характеристики, а также имеет расширенный диапазон
измерений переменного тока от 0,004А до 3000 А.
1. Подключить измерительные датчики тока (ДТИ) на фазы (метка должна смотреть
на встречу движения тока);
2. Подключить щупы напряжения на соответствующие фазы;
3. Включить ВАФ, перевести в необходимый режим измерения;
4. Считать показания с экрана.
4
5.

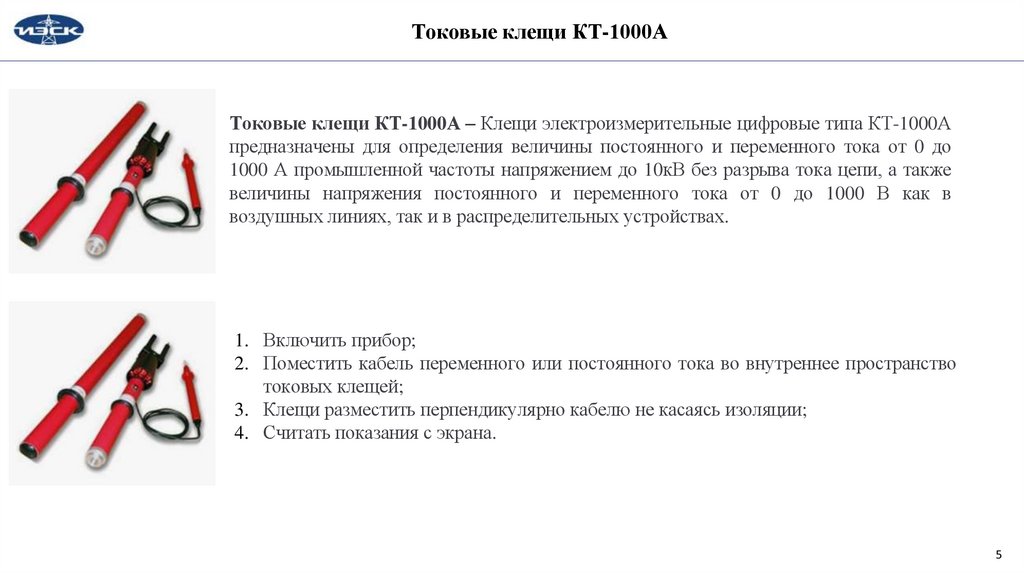

Токовые клещи КТ-1000АТоковые клещи КТ-1000А – Клещи электроизмерительные цифровые типа КТ-1000А
предназначены для определения величины постоянного и переменного тока от 0 до
1000 А промышленной частоты напряжением до 10кВ без разрыва тока цепи, а также
величины напряжения постоянного и переменного тока от 0 до 1000 В как в
воздушных линиях, так и в распределительных устройствах.
1. Включить прибор;
2. Поместить кабель переменного или постоянного тока во внутреннее пространство
токовых клещей;
3. Клещи разместить перпендикулярно кабелю не касаясь изоляции;
4. Считать показания с экрана.
5
6.

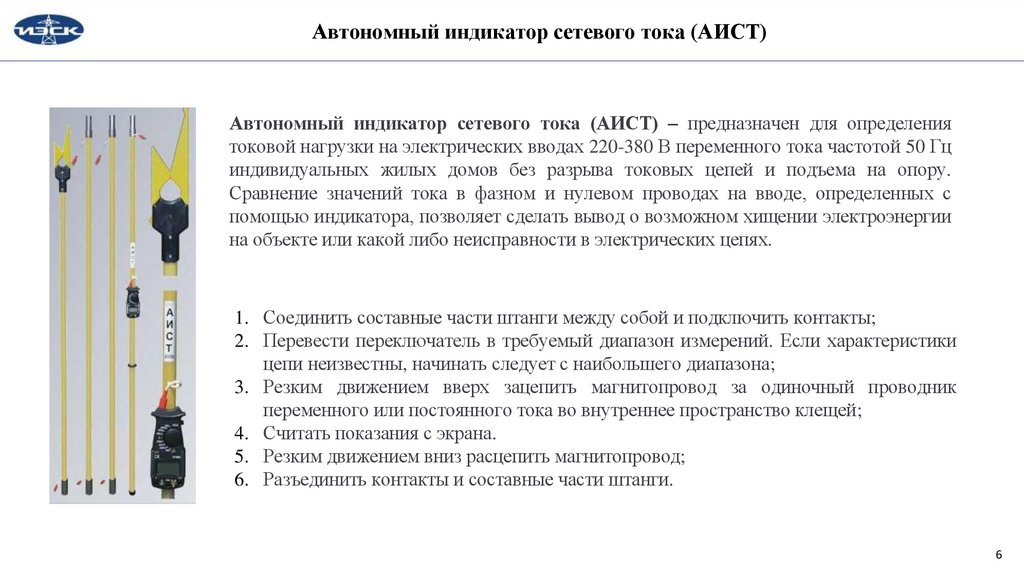

Автономный индикатор сетевого тока (АИСТ)Автономный индикатор сетевого тока (АИСТ) – предназначен для определения
токовой нагрузки на электрических вводах 220-380 В переменного тока частотой 50 Гц
индивидуальных жилых домов без разрыва токовых цепей и подъема на опору.
Сравнение значений тока в фазном и нулевом проводах на вводе, определенных с
помощью индикатора, позволяет сделать вывод о возможном хищении электроэнергии
на объекте или какой либо неисправности в электрических цепях.
1. Соединить составные части штанги между собой и подключить контакты;
2. Перевести переключатель в требуемый диапазон измерений. Если характеристики
цепи неизвестны, начинать следует с наибольшего диапазона;
3. Резким движением вверх зацепить магнитопровод за одиночный проводник
переменного или постоянного тока во внутреннее пространство клещей;
4. Считать показания с экрана.
5. Резким движением вниз расцепить магнитопровод;
6. Разъединить контакты и составные части штанги.
6
7.

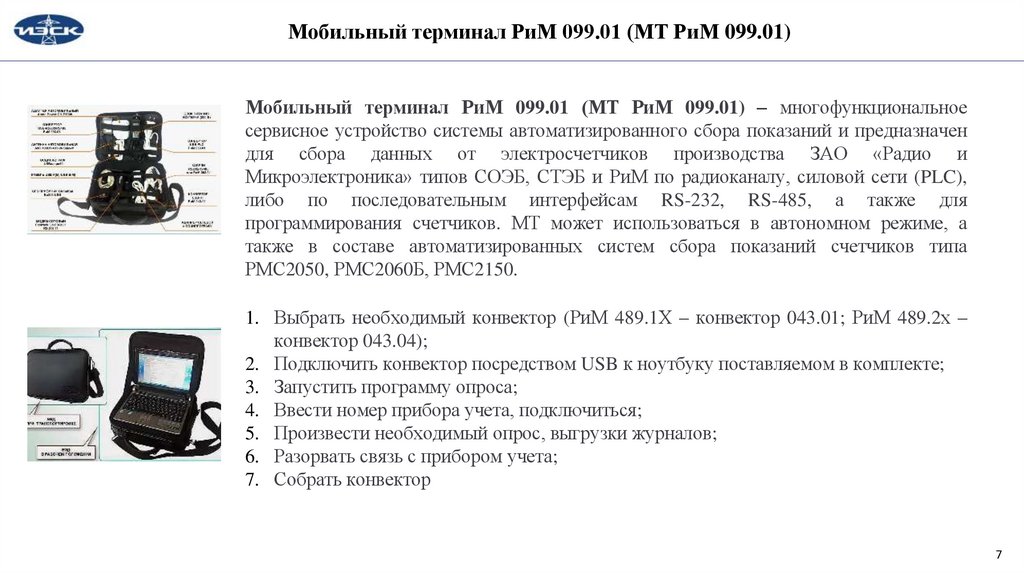

Мобильный терминал РиМ 099.01 (МТ РиМ 099.01)Мобильный терминал РиМ 099.01 (МТ РиМ 099.01) – многофункциональное
сервисное устройство системы автоматизированного сбора показаний и предназначен
для сбора данных от электросчетчиков производства ЗАО «Радио и
Микроэлектроника» типов СОЭБ, СТЭБ и РиМ по радиоканалу, силовой сети (PLC),
либо по последовательным интерфейсам RS-232, RS-485, а также для
программирования счетчиков. МТ может использоваться в автономном режиме, а
также в составе автоматизированных систем сбора показаний счетчиков типа
РМС2050, РМС2060Б, РМС2150.
1. Выбрать необходимый конвектор (РиМ 489.1Х – конвектор 043.01; РиМ 489.2х –
конвектор 043.04);
2. Подключить конвектор посредством USB к ноутбуку поставляемом в комплекте;
3. Запустить программу опроса;
4. Ввести номер прибора учета, подключиться;
5. Произвести необходимый опрос, выгрузки журналов;
6. Разорвать связь с прибором учета;
7. Собрать конвектор
7
