Электрические источники света

1. Тема урока: Электрические источники света

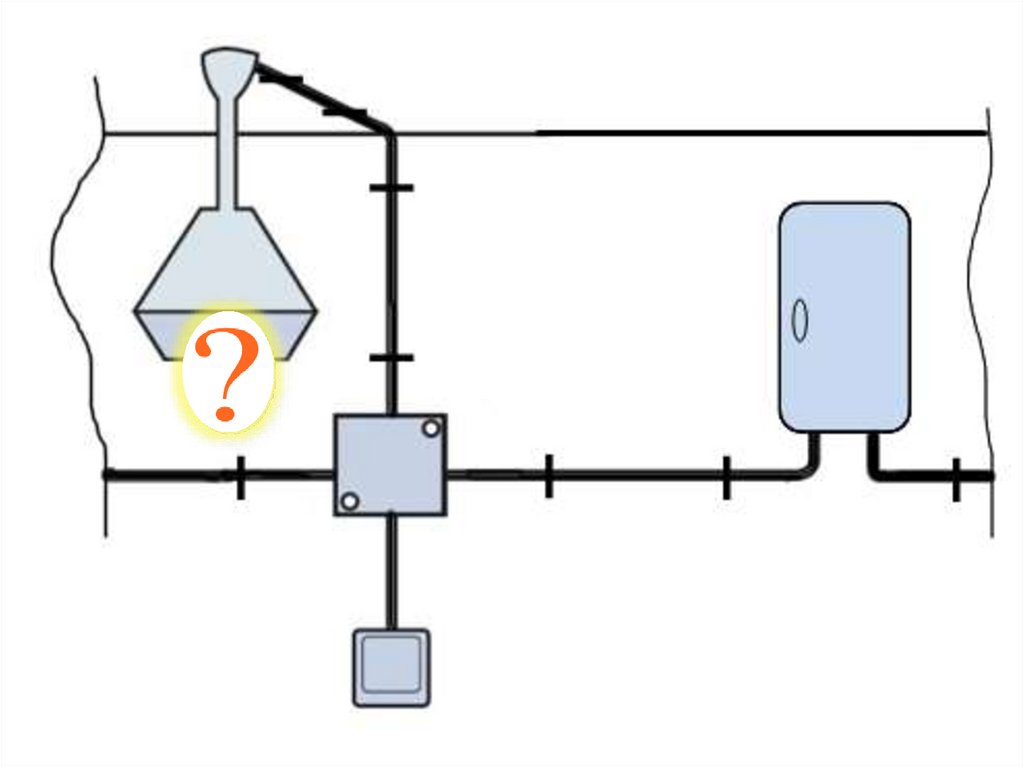

2.

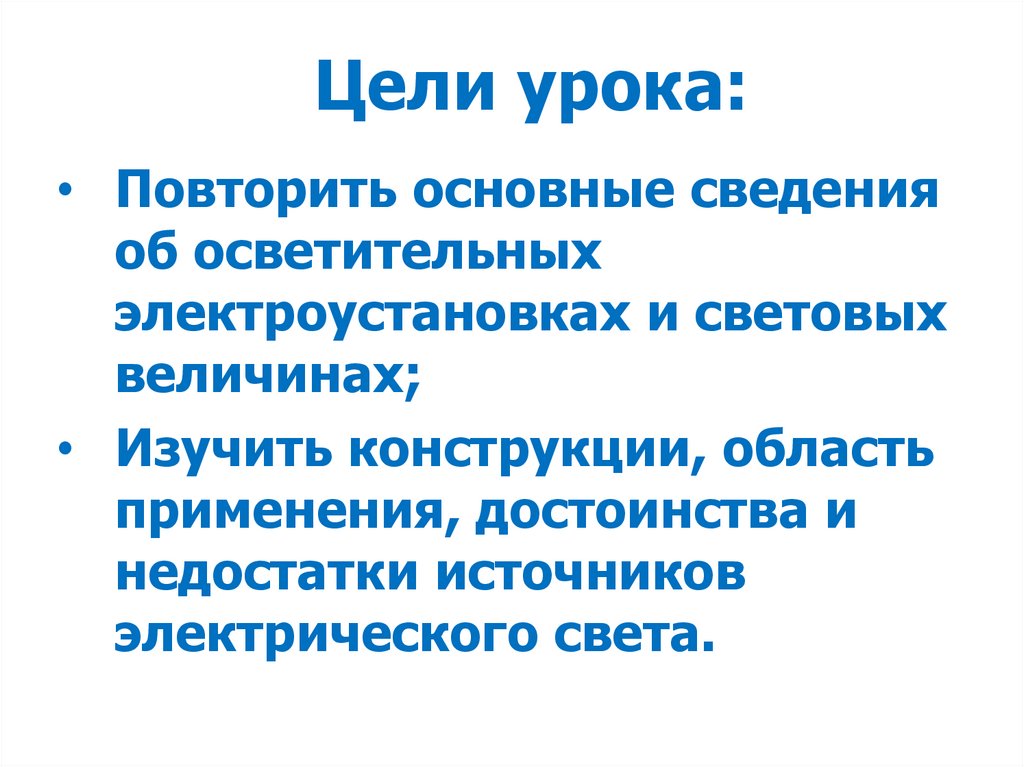

3. Цели урока:

• Повторить основные сведения
об осветительных
электроустановках и световых
величинах;
• Изучить конструкции, область
применения, достоинства и
недостатки источников
электрического света.

4.

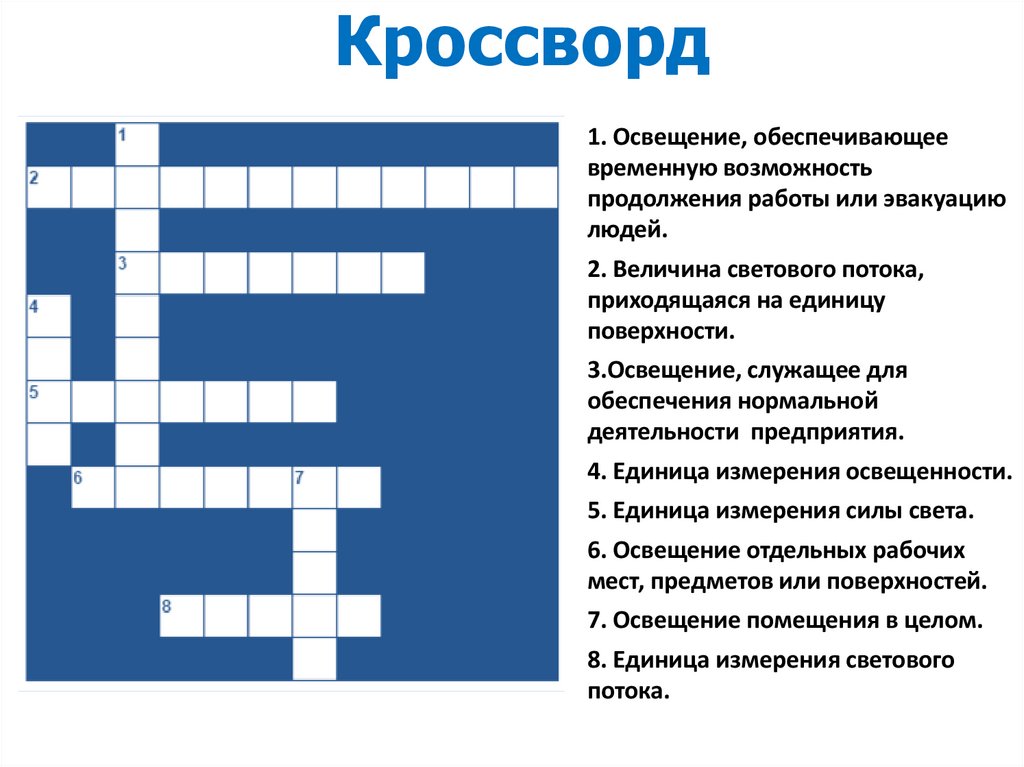

5. Кроссворд

1. Освещение, обеспечивающее
временную возможность
продолжения работы или эвакуацию
людей.
2. Величина светового потока,
приходящаяся на единицу
поверхности.
3.Освещение, служащее для
обеспечения нормальной
деятельности предприятия.
4. Единица измерения освещенности.
5. Единица измерения силы света.
6. Освещение отдельных рабочих
мест, предметов или поверхностей.
7. Освещение помещения в целом.
8. Единица измерения светового
потока.

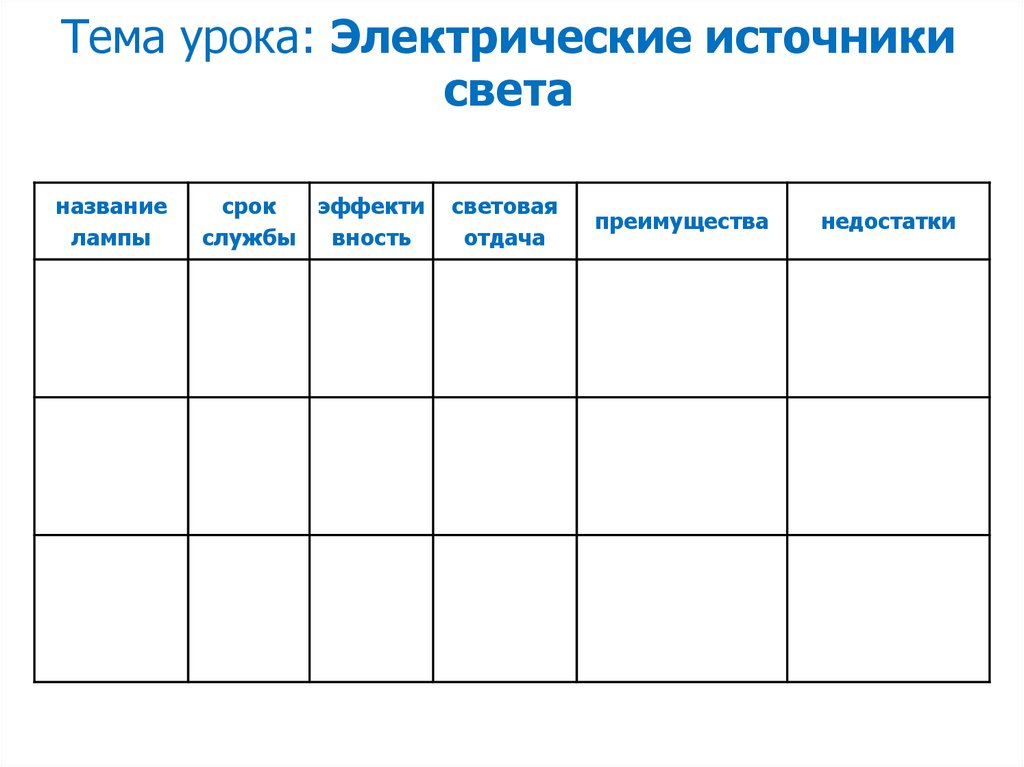

6. Тема урока: Электрические источники света

название
лампы
срок
эффекти
службы
вность
световая
отдача
преимущества
недостатки

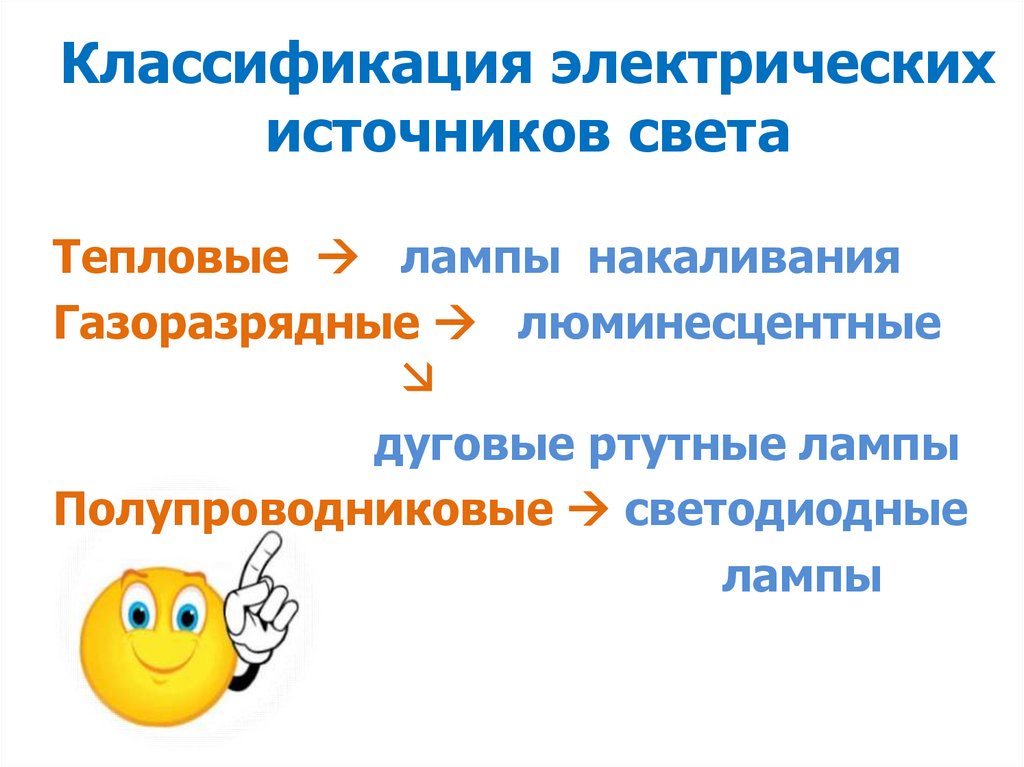

7. Классификация электрических источников света

Тепловые лампы накаливания
Газоразрядные люминесцентные
дуговые ртутные лампы
Полупроводниковые светодиодные
лампы

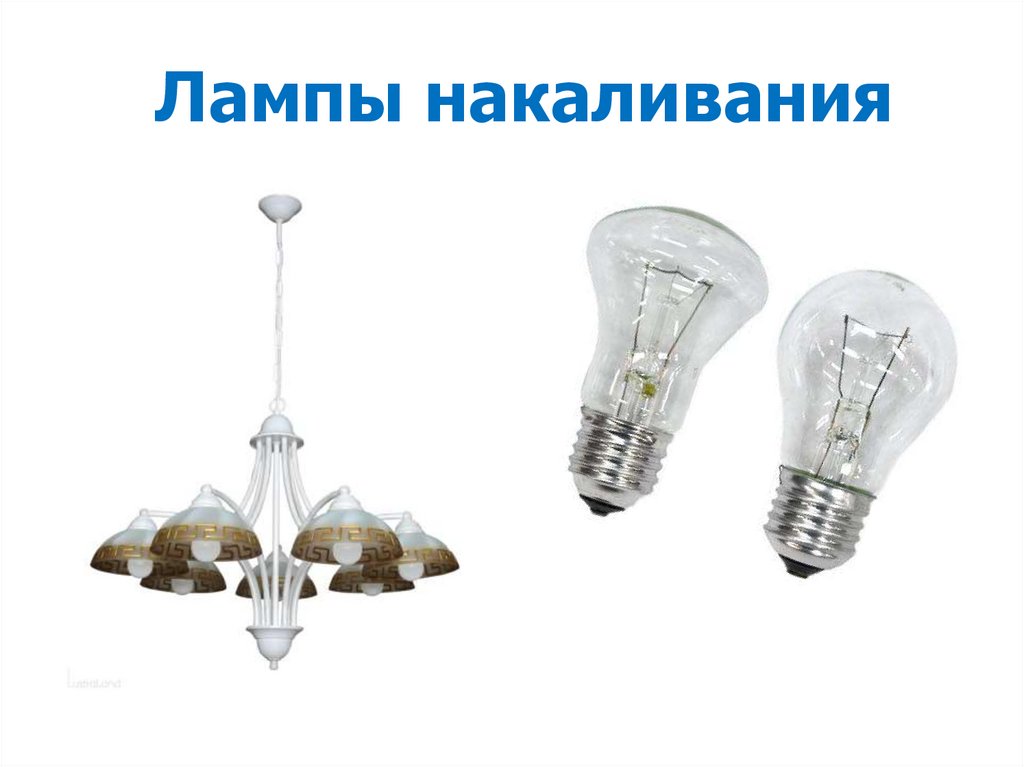

8. Лампы накаливания

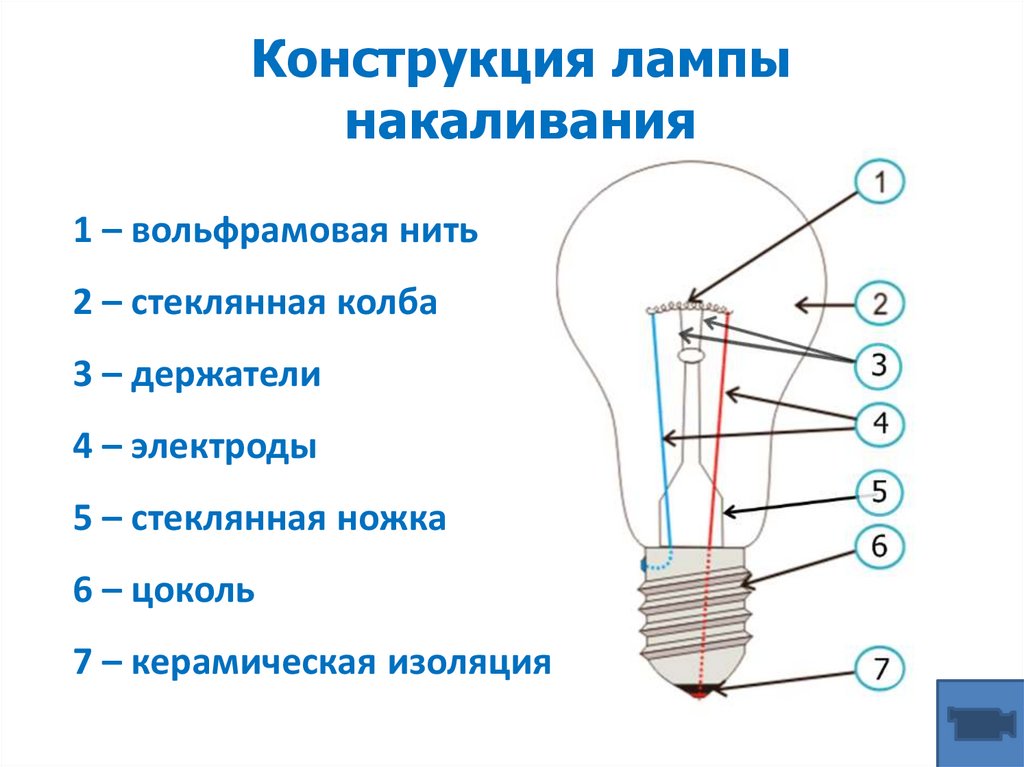

9. Конструкция лампы накаливания

1 – вольфрамовая нить
2 – стеклянная колба
3 – держатели
4 – электроды
5 – стеклянная ножка
6 – цоколь
7 – керамическая изоляция

10.

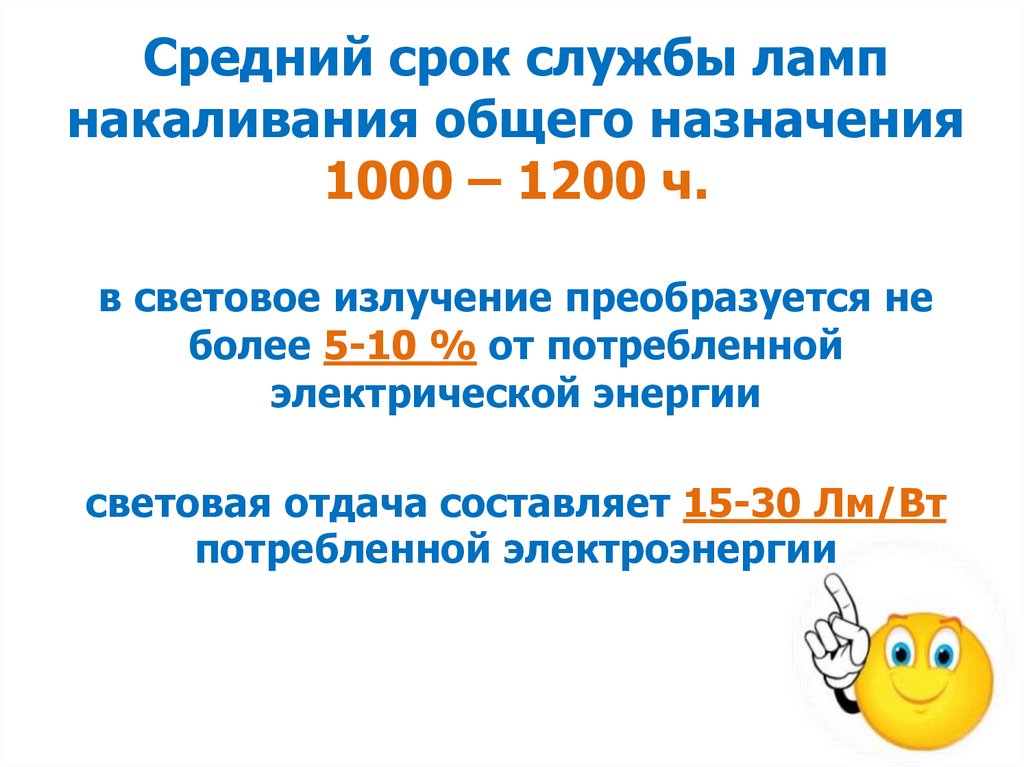

Средний срок службы ламп
накаливания общего назначения
1000 – 1200 ч.
в световое излучение преобразуется не
более 5-10 % от потребленной
электрической энергии
световая отдача составляет 15-30 Лм/Вт
потребленной электроэнергии

11.

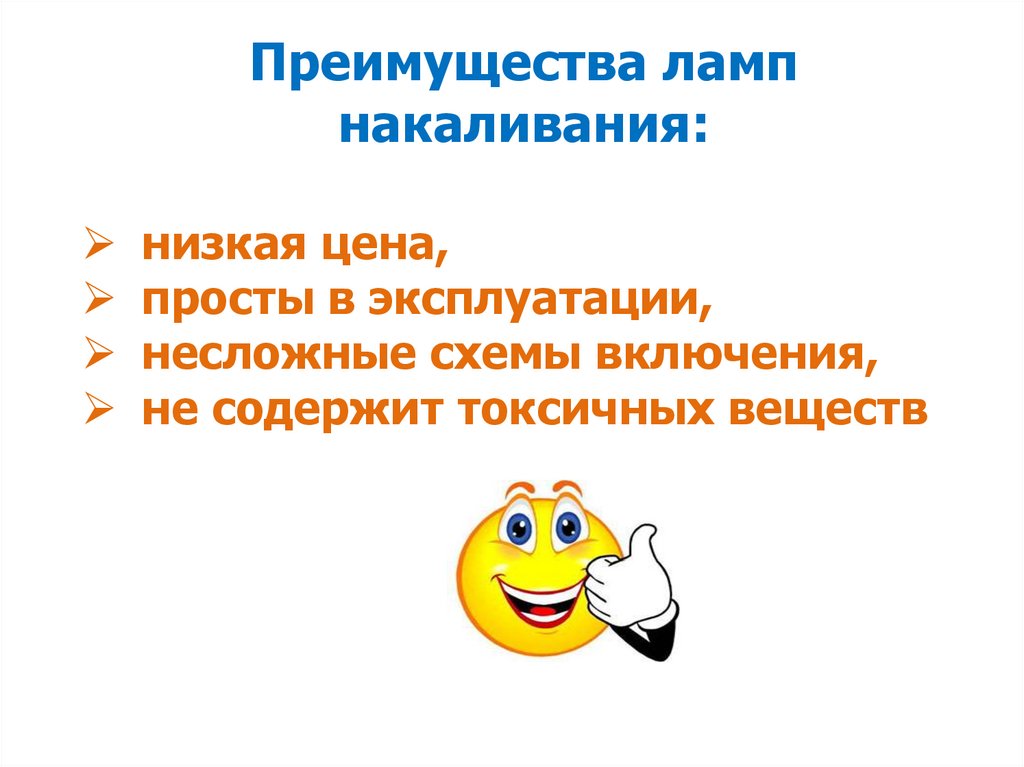

Преимущества ламп
накаливания:
низкая цена,
просты в эксплуатации,
несложные схемы включения,
не содержит токсичных веществ

12.

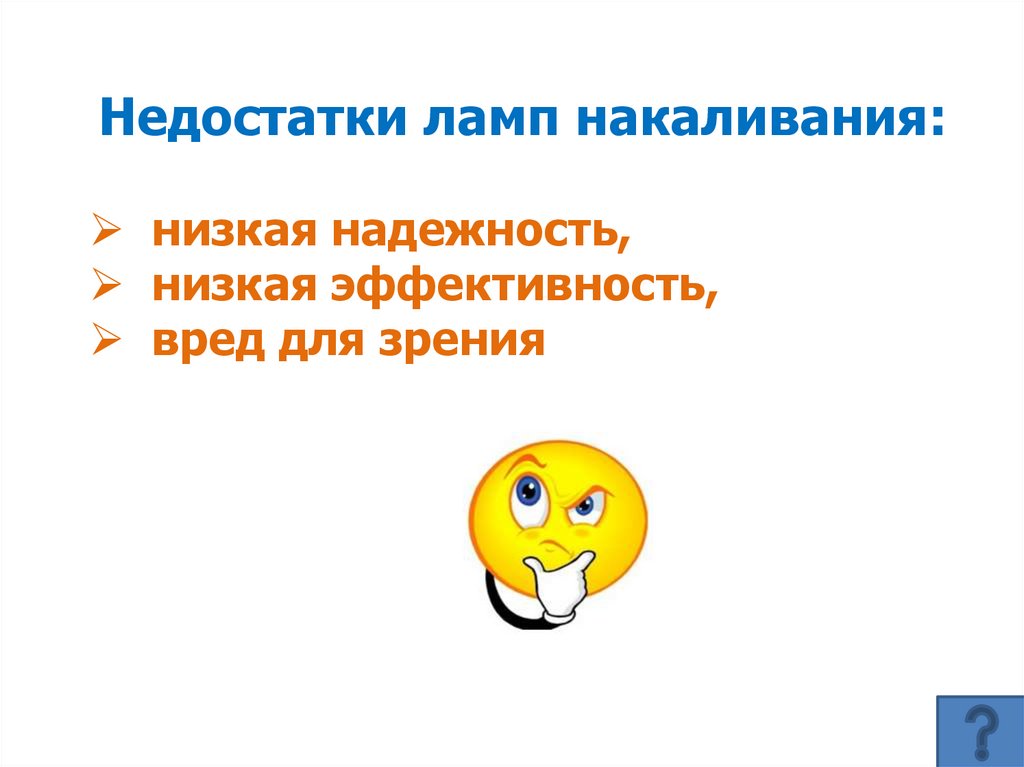

Недостатки ламп накаливания:
низкая надежность,
низкая эффективность,
вред для зрения

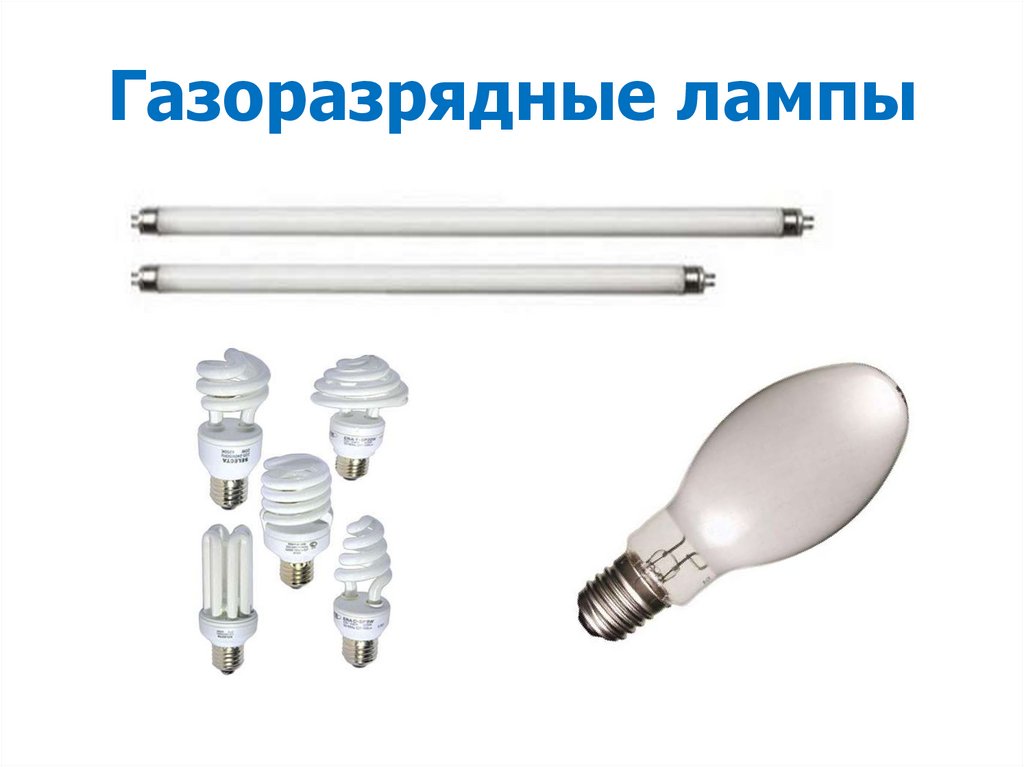

13. Газоразрядные лампы

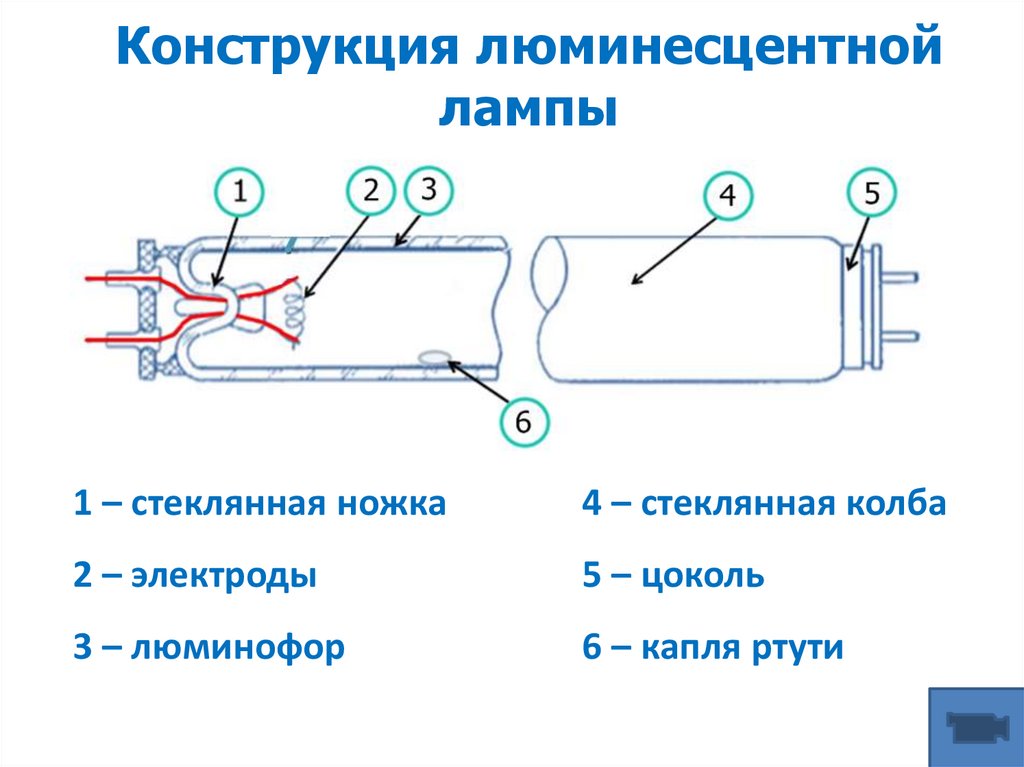

14. Конструкция люминесцентной лампы

1 – стеклянная ножка
4 – стеклянная колба
2 – электроды
5 – цоколь
3 – люминофор
6 – капля ртути

15.

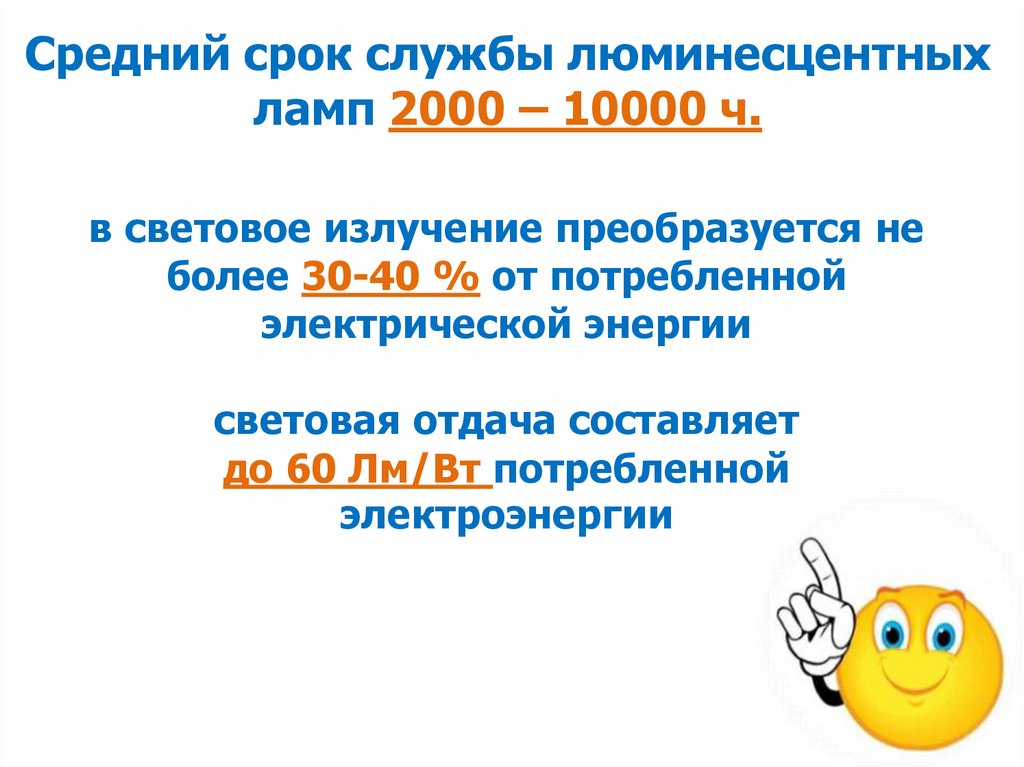

Средний срок службы люминесцентных
ламп 2000 – 10000 ч.
в световое излучение преобразуется не
более 30-40 % от потребленной
электрической энергии
световая отдача составляет
до 60 Лм/Вт потребленной
электроэнергии

16.

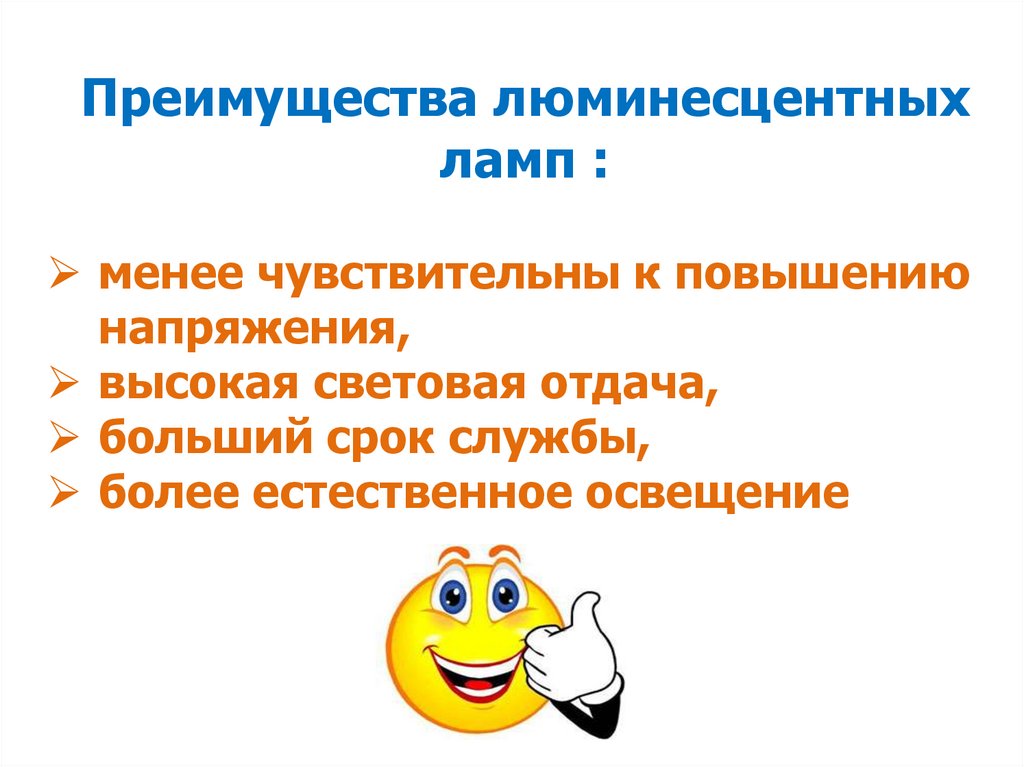

Преимущества люминесцентных
ламп :
менее чувствительны к повышению
напряжения,
высокая световая отдача,
больший срок службы,
более естественное освещение

17.

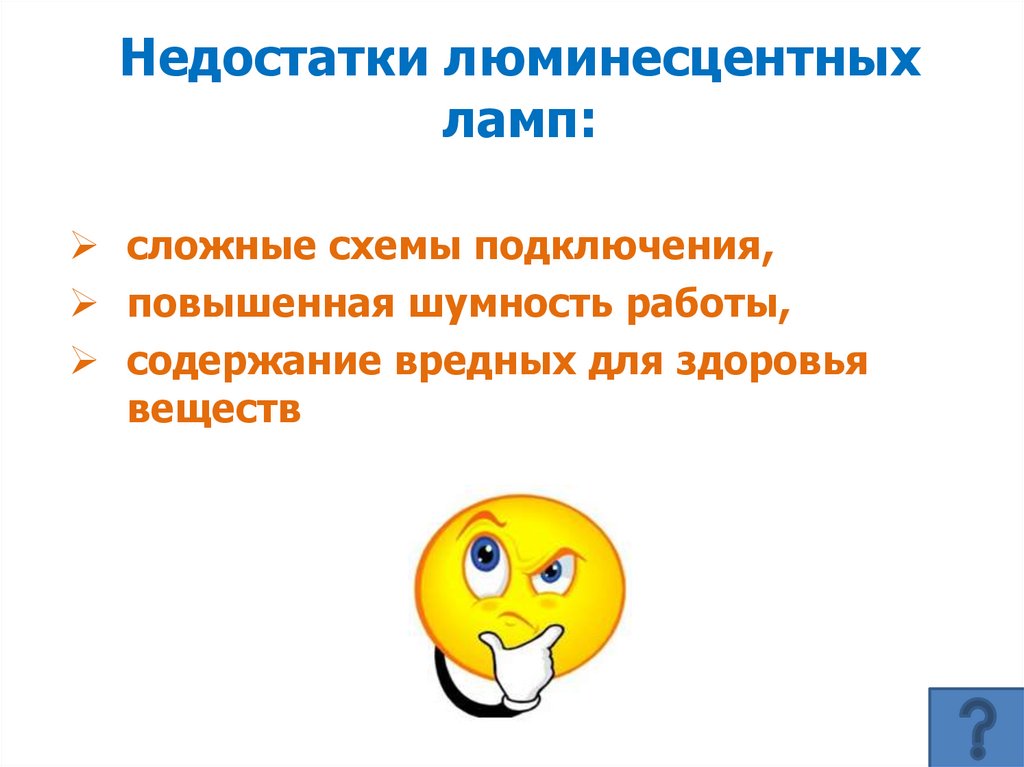

Недостатки люминесцентных
ламп:
сложные схемы подключения,
повышенная шумность работы,
содержание вредных для здоровья
веществ

18.

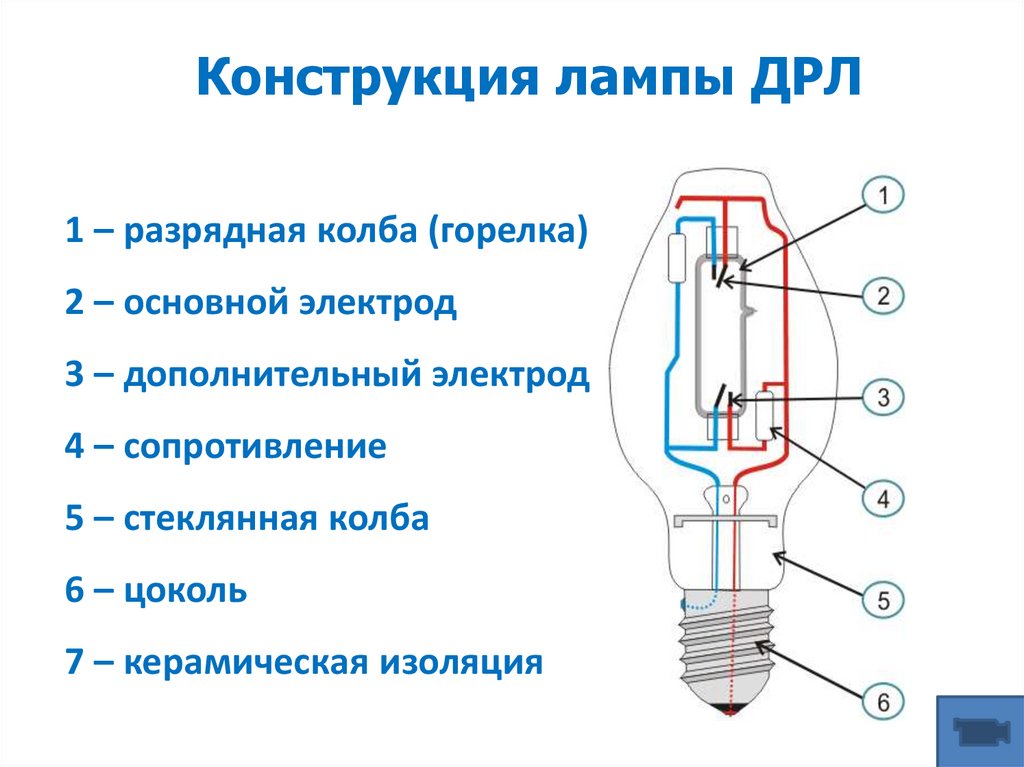

Конструкция лампы ДРЛ
1 – разрядная колба (горелка)
2 – основной электрод
3 – дополнительный электрод
4 – сопротивление
5 – стеклянная колба
6 – цоколь
7 – керамическая изоляция

19.

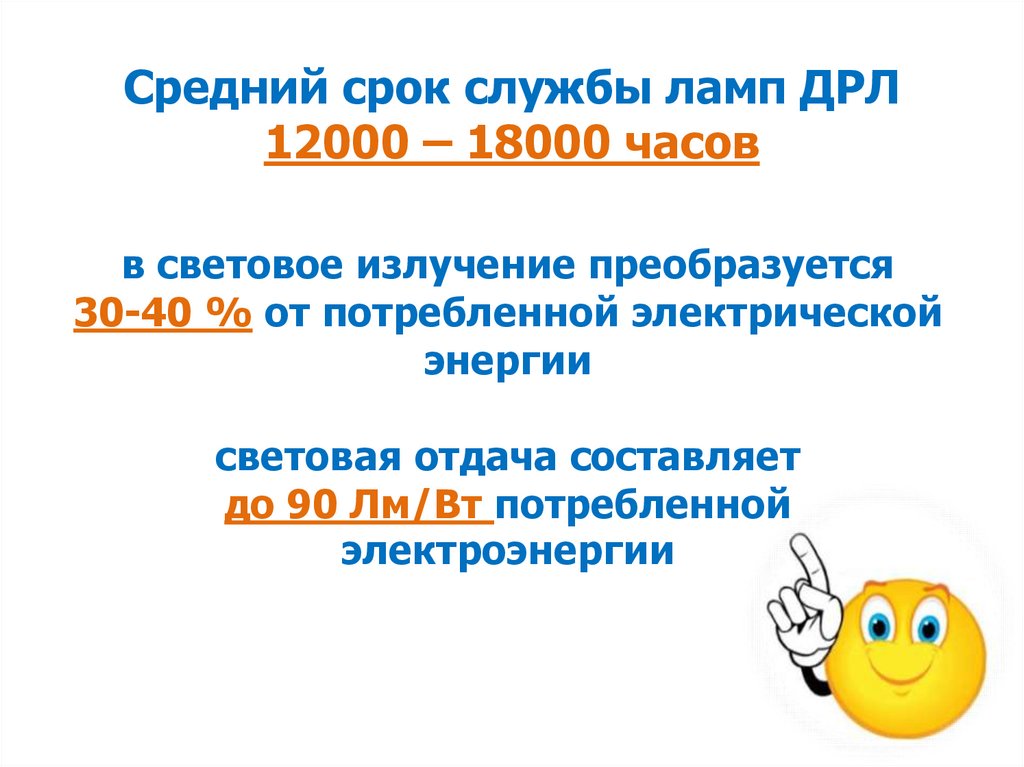

Средний срок службы ламп ДРЛ
12000 – 18000 часов
в световое излучение преобразуется
30-40 % от потребленной электрической
энергии
световая отдача составляет
до 90 Лм/Вт потребленной
электроэнергии

20.

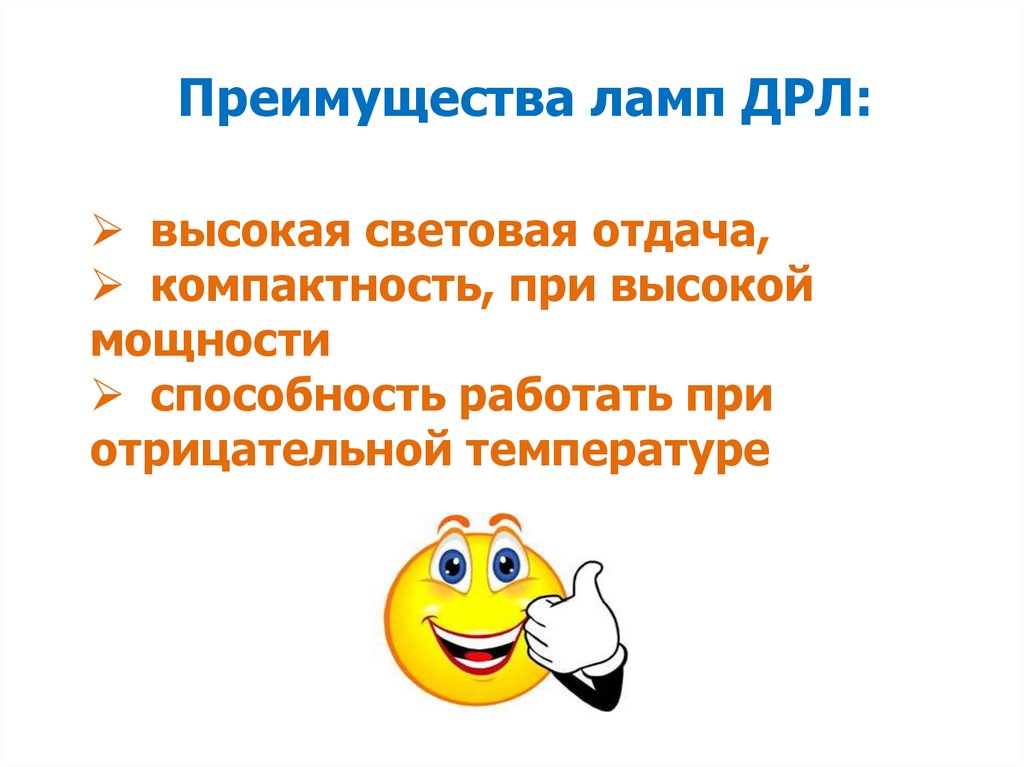

Преимущества ламп ДРЛ:
высокая световая отдача,
компактность, при высокой
мощности
способность работать при
отрицательной температуре

21.

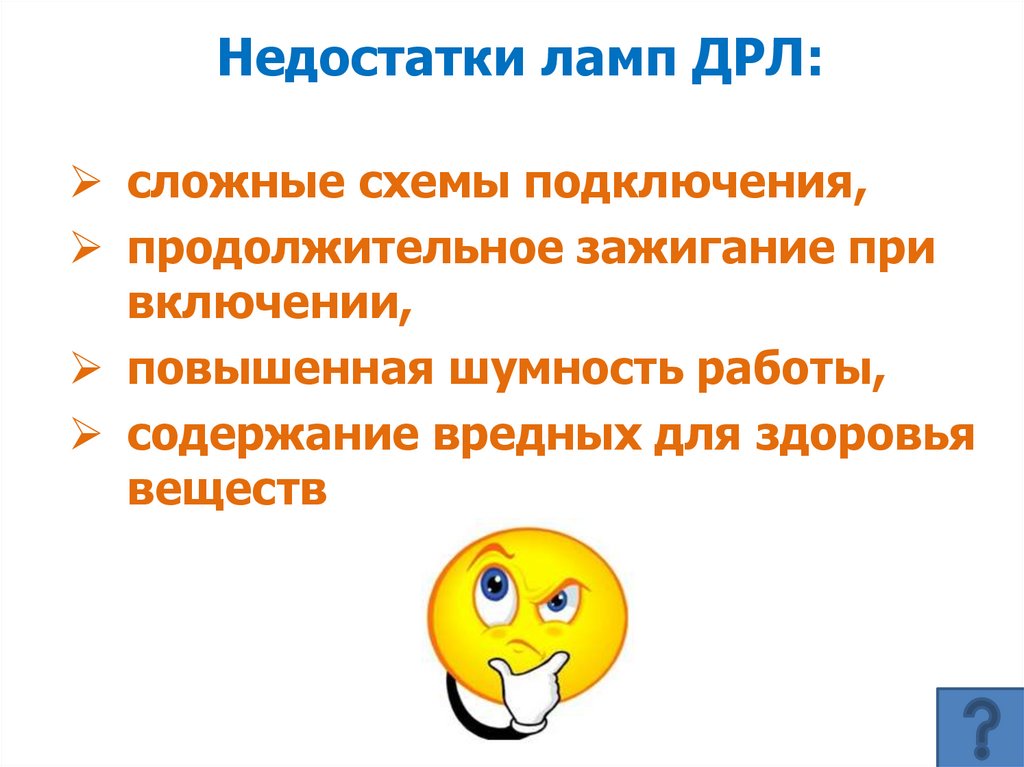

Недостатки ламп ДРЛ:
сложные схемы подключения,
продолжительное зажигание при
включении,
повышенная шумность работы,
содержание вредных для здоровья
веществ

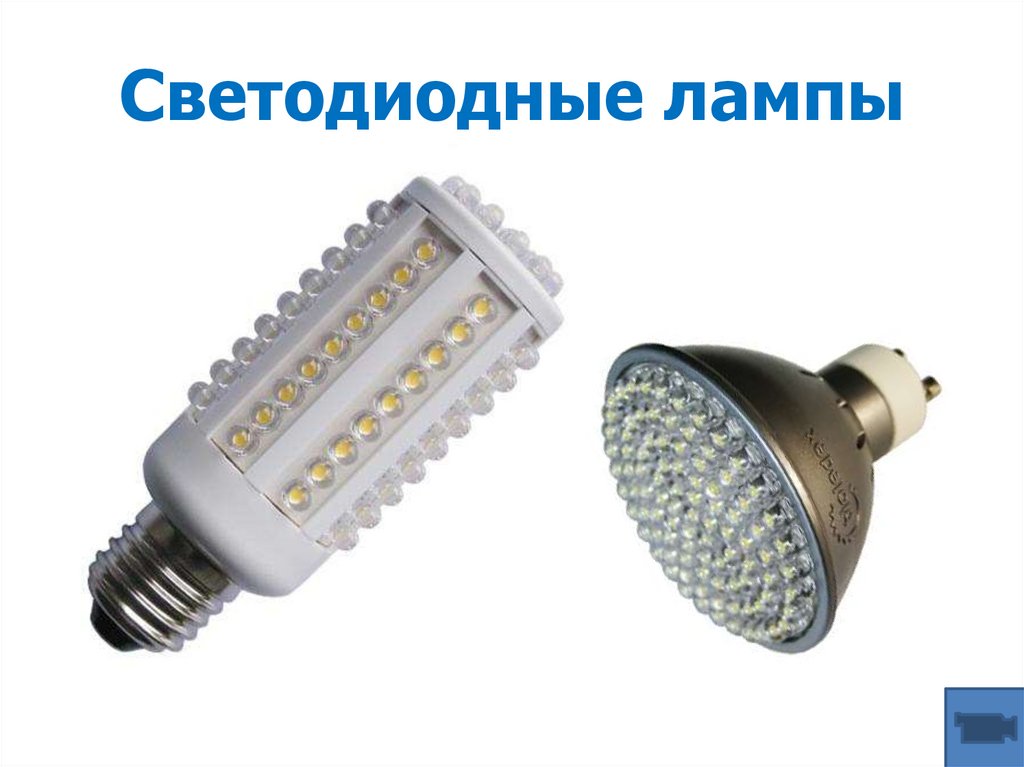

22. Светодиодные лампы

23.

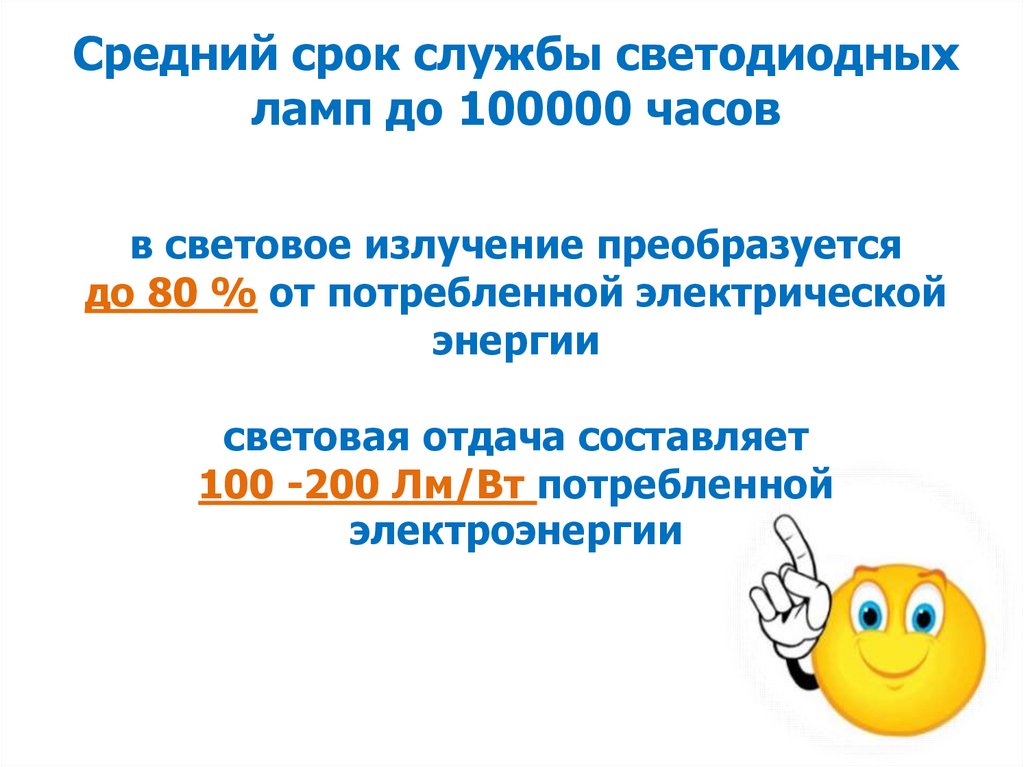

Средний срок службы светодиодных
ламп до 100000 часов
в световое излучение преобразуется
до 80 % от потребленной электрической
энергии
световая отдача составляет
100 -200 Лм/Вт потребленной
электроэнергии

24.

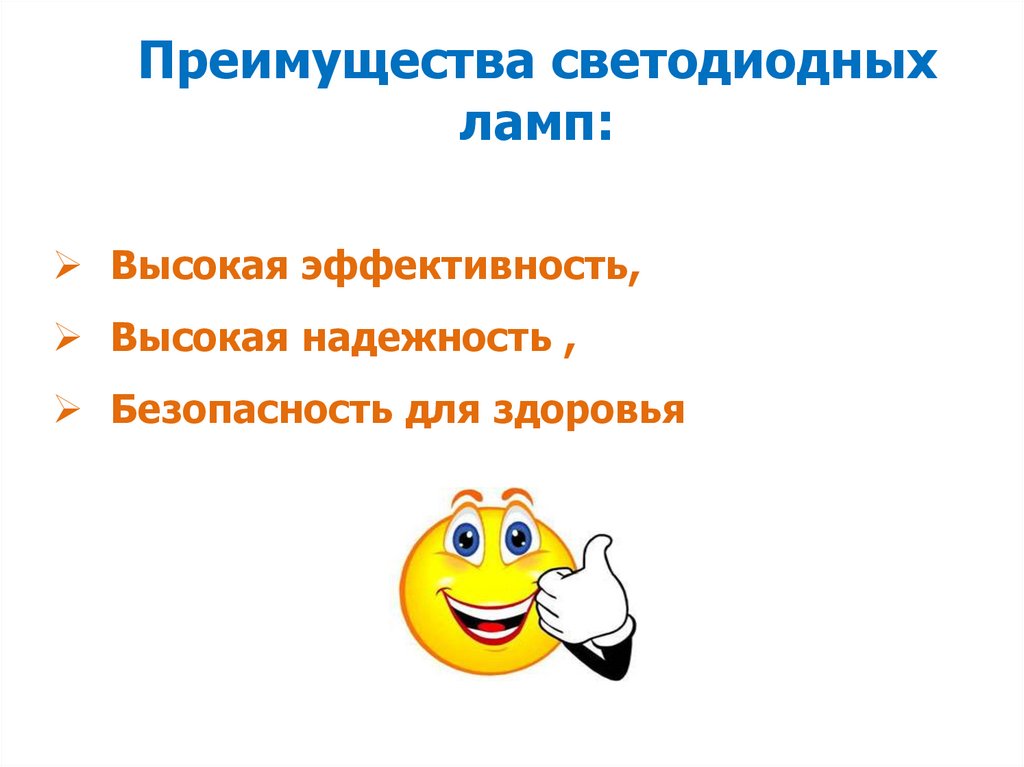

Преимущества светодиодных
ламп:
Высокая эффективность,
Высокая надежность ,
Безопасность для здоровья

25.

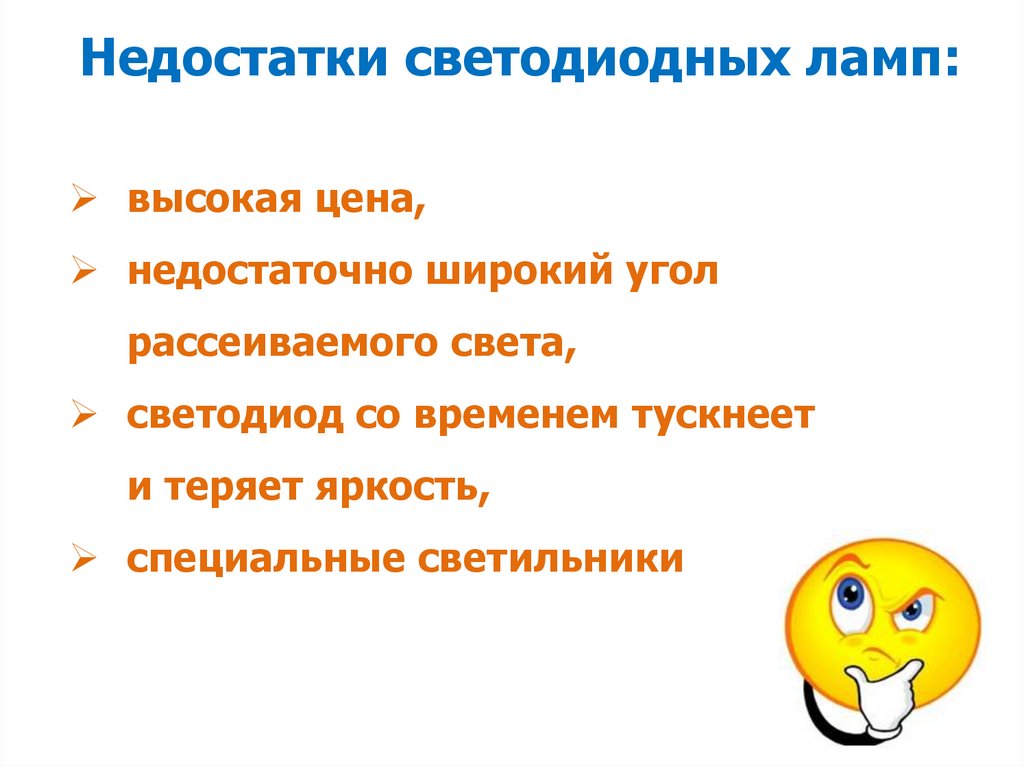

Недостатки светодиодных ламп:
высокая цена,
недостаточно широкий угол
рассеиваемого света,
светодиод со временем тускнеет
и теряет яркость,
специальные светильники
