Лежава ис2-23

1.

Допуски в Электронных
Компонентах: Основы и
Значение

2.

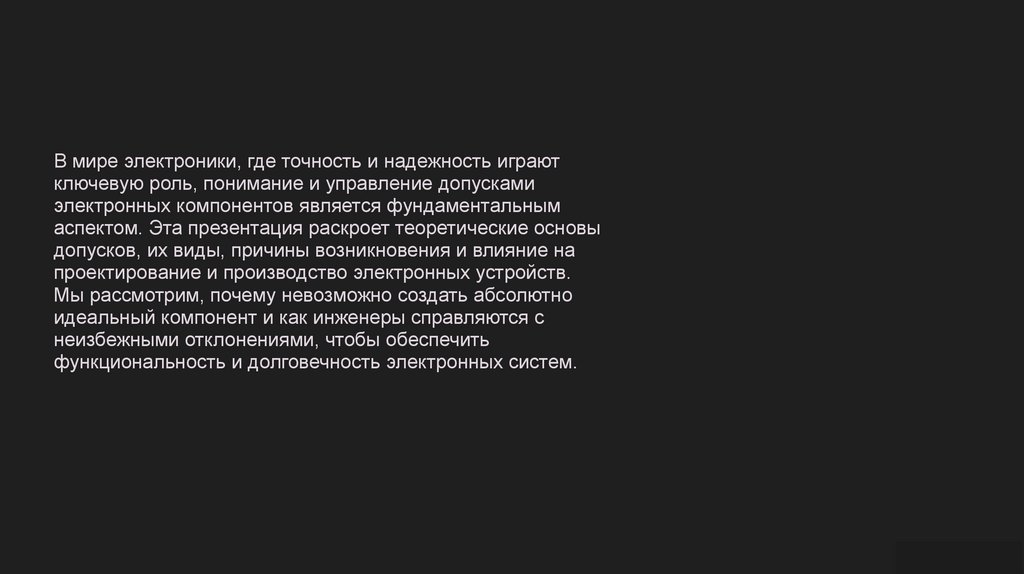

В мире электроники, где точность и надежность играют
ключевую роль, понимание и управление допусками
электронных компонентов является фундаментальным
аспектом. Эта презентация раскроет теоретические основы
допусков, их виды, причины возникновения и влияние на
проектирование и производство электронных устройств.
Мы рассмотрим, почему невозможно создать абсолютно
идеальный компонент и как инженеры справляются с
неизбежными отклонениями, чтобы обеспечить
функциональность и долговечность электронных систем.

3.

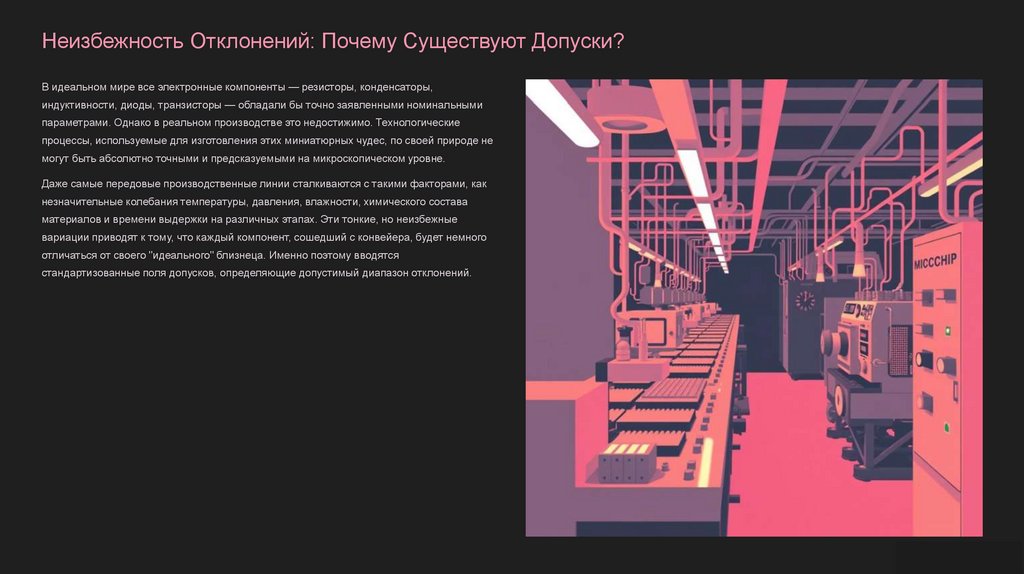

Неизбежность Отклонений: Почему Существуют Допуски?
В идеальном мире все электронные компоненты — резисторы, конденсаторы,
индуктивности, диоды, транзисторы — обладали бы точно заявленными номинальными
параметрами. Однако в реальном производстве это недостижимо. Технологические
процессы, используемые для изготовления этих миниатюрных чудес, по своей природе не
могут быть абсолютно точными и предсказуемыми на микроскопическом уровне.
Даже самые передовые производственные линии сталкиваются с такими факторами, как
незначительные колебания температуры, давления, влажности, химического состава
материалов и времени выдержки на различных этапах. Эти тонкие, но неизбежные
вариации приводят к тому, что каждый компонент, сошедший с конвейера, будет немного
отличаться от своего "идеального" близнеца. Именно поэтому вводятся
стандартизованные поля допусков, определяющие допустимый диапазон отклонений.

4.

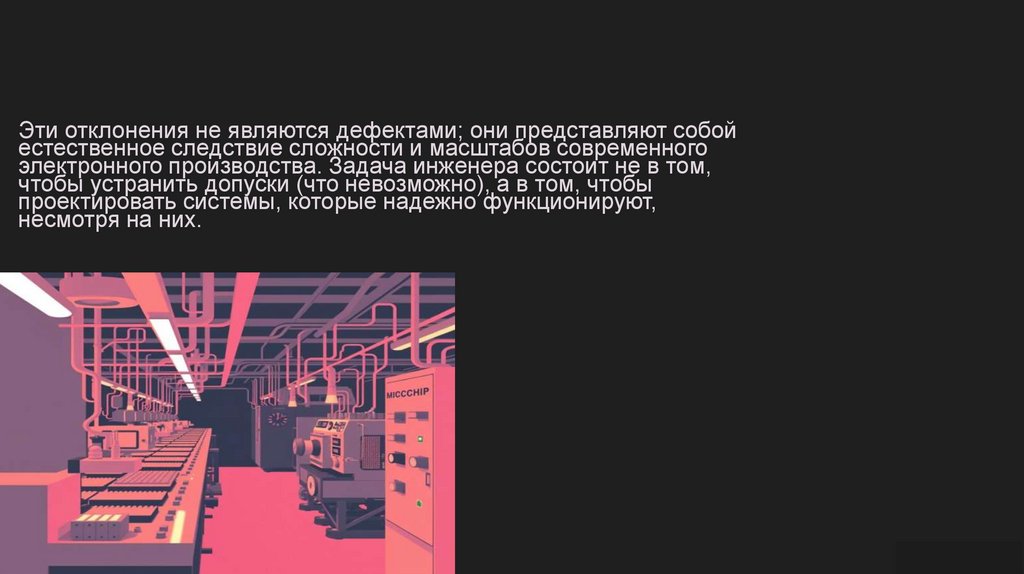

Эти отклонения не являются дефектами; они представляют собой
естественное следствие сложности и масштабов современного
электронного производства. Задача инженера состоит не в том,
чтобы устранить допуски (что невозможно), а в том, чтобы
проектировать системы, которые надежно функционируют,
несмотря на них.

5.

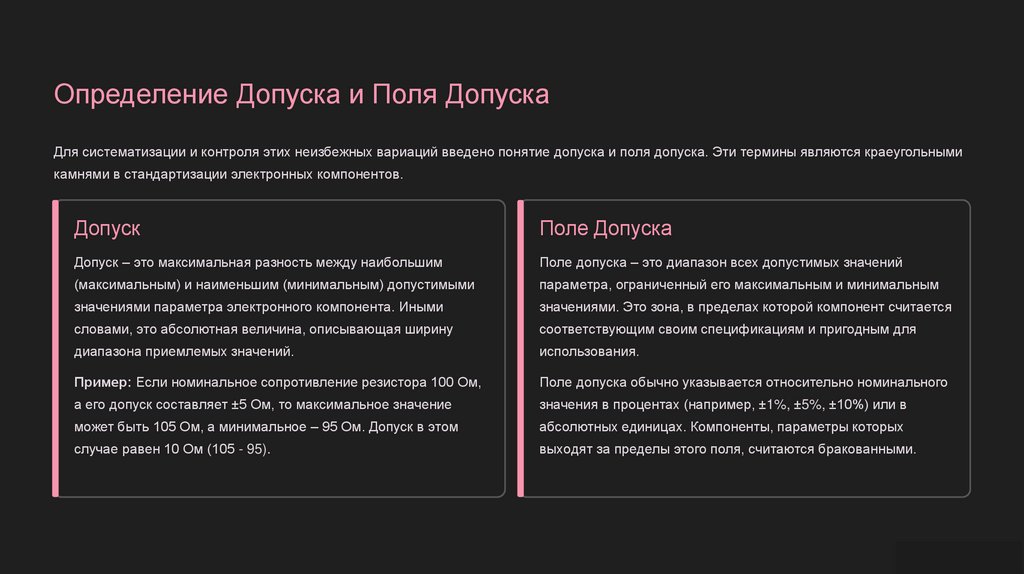

Определение Допуска и Поля Допуска
Для систематизации и контроля этих неизбежных вариаций введено понятие допуска и поля допуска. Эти термины являются краеугольными
камнями в стандартизации электронных компонентов.
Допуск
Поле Допуска
Допуск – это максимальная разность между наибольшим
Поле допуска – это диапазон всех допустимых значений
(максимальным) и наименьшим (минимальным) допустимыми
параметра, ограниченный его максимальным и минимальным
значениями параметра электронного компонента. Иными
значениями. Это зона, в пределах которой компонент считается
словами, это абсолютная величина, описывающая ширину
соответствующим своим спецификациям и пригодным для
диапазона приемлемых значений.
использования.
Пример: Если номинальное сопротивление резистора 100 Ом,
Поле допуска обычно указывается относительно номинального
а его допуск составляет ±5 Ом, то максимальное значение
значения в процентах (например, ±1%, ±5%, ±10%) или в
может быть 105 Ом, а минимальное – 95 Ом. Допуск в этом
абсолютных единицах. Компоненты, параметры которых
случае равен 10 Ом (105 - 95).
выходят за пределы этого поля, считаются бракованными.

6.

Виды Допусков: Односторонние и Двусторонние
Допуски могут быть классифицированы по их направленности относительно номинального значения. Понимание этой классификации помогает инженерам выбирать компоненты, наиболее подходящие для конкретных схемотехнических требований, особенно там, где отклонение в одну
сторону критичнее, чем в другую.
Односторонний Допуск
О
нзоысвтаоерт,
о нчнтиой пдаорпаумс ек т р
ук о
кда
млпоонняетньтсая моотж е т
о
т
к
н
о лмьикноа лв ьондо нг о
зн
а рч о
ен
н уи я( л и б о
тт о
у
с
т
о
л
ь
кк о
в
б
ое лн ьь ш
уу ю
,) . л Ти аб коо й
тт о
о
л
ь
о
в
м
ш
ю
ие пж ед,о нп оу сяк вал вя сетт рс ея ч а е т с я
р
кк р
и
тпиочнееснктио вв,а ж
неы м д л я
о
м
г
д
о
но
о .м
н та кплр оа нв ел не ин еи ив ноеппрреидеемлле ен м
Пример:
Компонент,
для его
которого
критически
важно,
чтобы
емкость
не
превышала
определенного
значения
(например,
чтобы
избежать
резонанса),
может
иметь
допуск
"+0%/-10%",
что
означает,
что
емкость
может
быть
только
меньше номинала или точно
равна ему.

7.

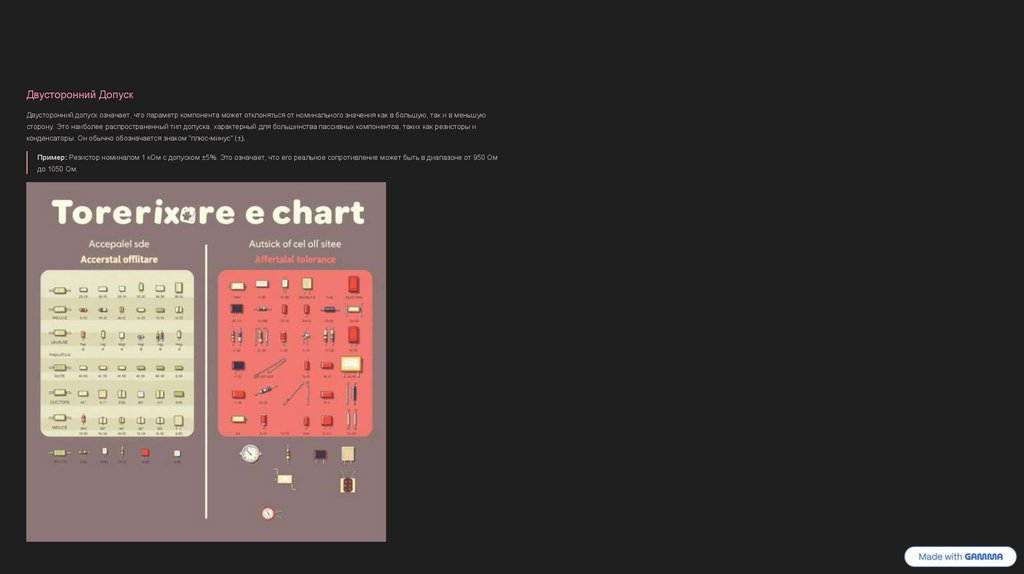

Двусторонний Допуск
Двусторонний допуск означает, что параметр компонента может отклоняться от номинального значения как в большую, так и в меньшую
сторону. Это наиболее распространенный тип допуска, характерный для большинства пассивных компонентов, таких как резисторы и
конденсаторы. Он обычно обозначается знаком "плюс-минус" (±).
Пример: Резистор номиналом 1 кОм с допуском ±5%. Это означает, что его реальное сопротивление может быть в диапазоне от 950 Ом
до 1050 Ом.

8.

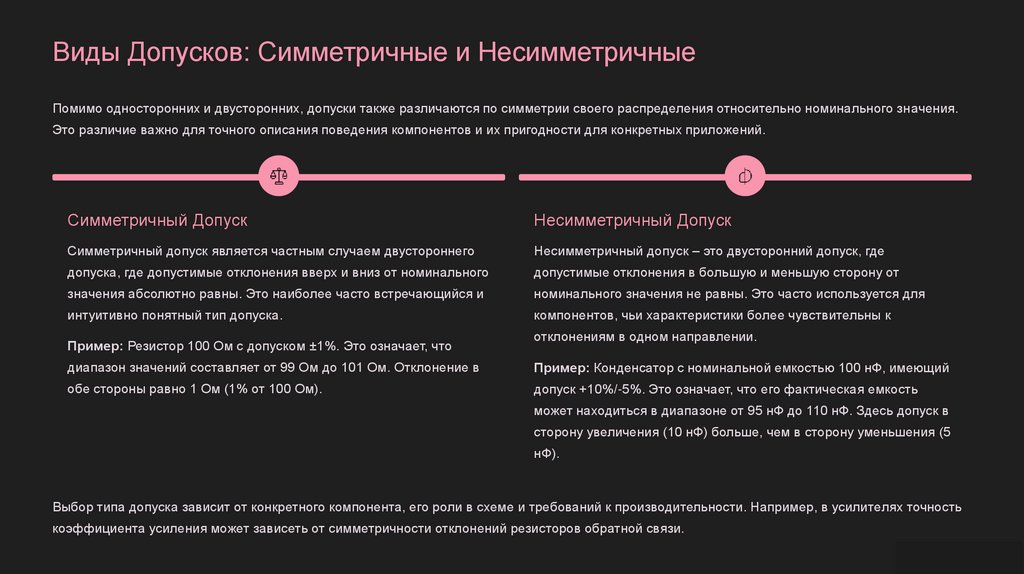

Виды Допусков: Симметричные и Несимметричные
Помимо односторонних и двусторонних, допуски также различаются по симметрии своего распределения относительно номинального значения.
Это различие важно для точного описания поведения компонентов и их пригодности для конкретных приложений.
Симметричный Допуск
Несимметричный Допуск
Симметричный допуск является частным случаем двустороннего
Несимметричный допуск – это двусторонний допуск, где
допуска, где допустимые отклонения вверх и вниз от номинального
допустимые отклонения в большую и меньшую сторону от
значения абсолютно равны. Это наиболее часто встречающийся и
номинального значения не равны. Это часто используется для
интуитивно понятный тип допуска.
компонентов, чьи характеристики более чувствительны к
Пример: Резистор 100 Ом с допуском ±1%. Это означает, что
отклонениям в одном направлении.
диапазон значений составляет от 99 Ом до 101 Ом. Отклонение в
Пример: Конденсатор с номинальной емкостью 100 нФ, имеющий
обе стороны равно 1 Ом (1% от 100 Ом).
допуск +10%/-5%. Это означает, что его фактическая емкость
может находиться в диапазоне от 95 нФ до 110 нФ. Здесь допуск в
сторону увеличения (10 нФ) больше, чем в сторону уменьшения (5
нФ).
Выбор типа допуска зависит от конкретного компонента, его роли в схеме и требований к производительности. Например, в усилителях точность
коэффициента усиления может зависеть от симметричности отклонений резисторов обратной связи.

9.

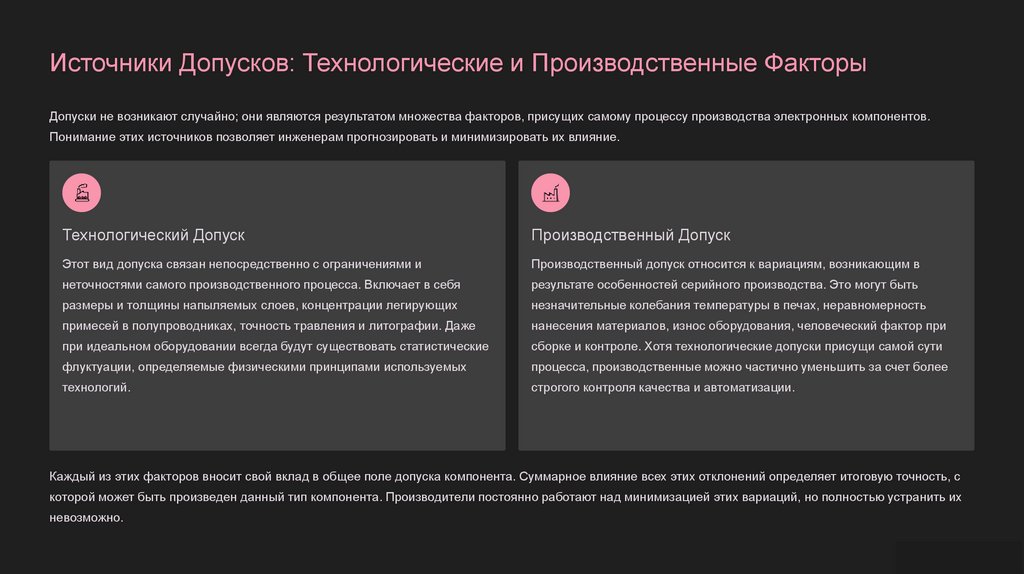

Источники Допусков: Технологические и Производственные Факторы
Допуски не возникают случайно; они являются результатом множества факторов, присущих самому процессу производства электронных компонентов.
Понимание этих источников позволяет инженерам прогнозировать и минимизировать их влияние.
Технологический Допуск
Производственный Допуск
Этот вид допуска связан непосредственно с ограничениями и
Производственный допуск относится к вариациям, возникающим в
неточностями самого производственного процесса. Включает в себя
результате особенностей серийного производства. Это могут быть
размеры и толщины напыляемых слоев, концентрации легирующих
незначительные колебания температуры в печах, неравномерность
примесей в полупроводниках, точность травления и литографии. Даже
нанесения материалов, износ оборудования, человеческий фактор при
при идеальном оборудовании всегда будут существовать статистические
сборке и контроле. Хотя технологические допуски присущи самой сути
флуктуации, определяемые физическими принципами используемых
процесса, производственные можно частично уменьшить за счет более
технологий.
строгого контроля качества и автоматизации.
Каждый из этих факторов вносит свой вклад в общее поле допуска компонента. Суммарное влияние всех этих отклонений определяет итоговую точность, с
которой может быть произведен данный тип компонента. Производители постоянно работают над минимизацией этих вариаций, но полностью устранить их
невозможно.

10.

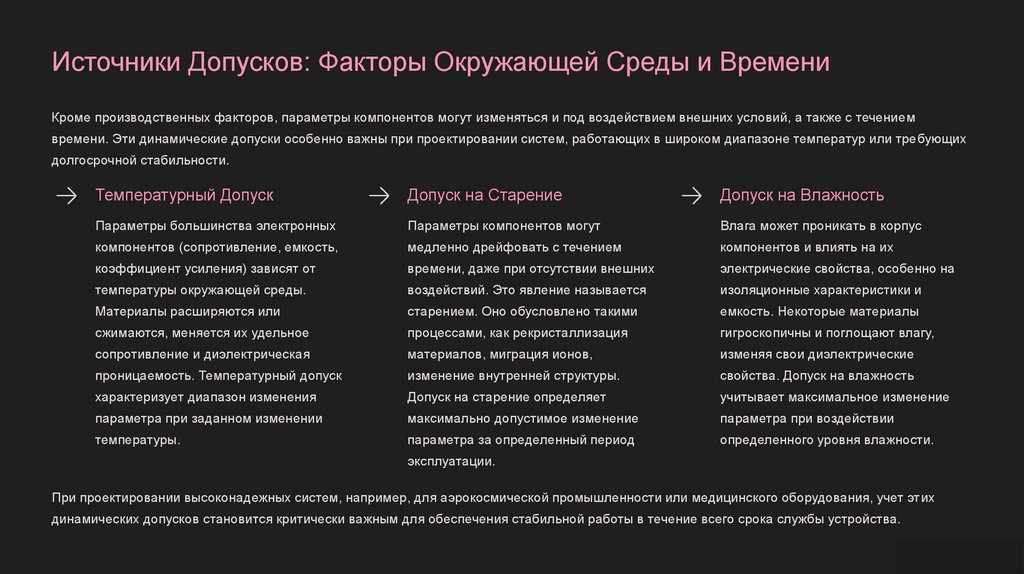

Источники Допусков: Факторы Окружающей Среды и Времени
Кроме производственных факторов, параметры компонентов могут изменяться и под воздействием внешних условий, а также с течением
времени. Эти динамические допуски особенно важны при проектировании систем, работающих в широком диапазоне температур или требующих
долгосрочной стабильности.
Температурный Допуск
Допуск на Старение
Допуск на Влажность
Параметры большинства электронных
Параметры компонентов могут
Влага может проникать в корпус
компонентов (сопротивление, емкость,
медленно дрейфовать с течением
компонентов и влиять на их
коэффициент усиления) зависят от
времени, даже при отсутствии внешних
электрические свойства, особенно на
температуры окружающей среды.
воздействий. Это явление называется
изоляционные характеристики и
Материалы расширяются или
старением. Оно обусловлено такими
емкость. Некоторые материалы
сжимаются, меняется их удельное
процессами, как рекристаллизация
гигроскопичны и поглощают влагу,
сопротивление и диэлектрическая
материалов, миграция ионов,
изменяя свои диэлектрические
проницаемость. Температурный допуск
изменение внутренней структуры.
свойства. Допуск на влажность
характеризует диапазон изменения
Допуск на старение определяет
учитывает максимальное изменение
параметра при заданном изменении
максимально допустимое изменение
параметра при воздействии
температуры.
параметра за определенный период
определенного уровня влажности.
эксплуатации.
При проектировании высоконадежных систем, например, для аэрокосмической промышленности или медицинского оборудования, учет этих
динамических допусков становится критически важным для обеспечения стабильной работы в течение всего срока службы устройства.

11.

Экономические Последствия Точности: Цена Допуска
Как правило, чем меньше допуск компонента (т.е., чем точнее его параметры соответствуют номиналу), тем выше его стоимость. Это прямое следствие технологических и производственных усилий, необходимых для достижения высокой
точности.

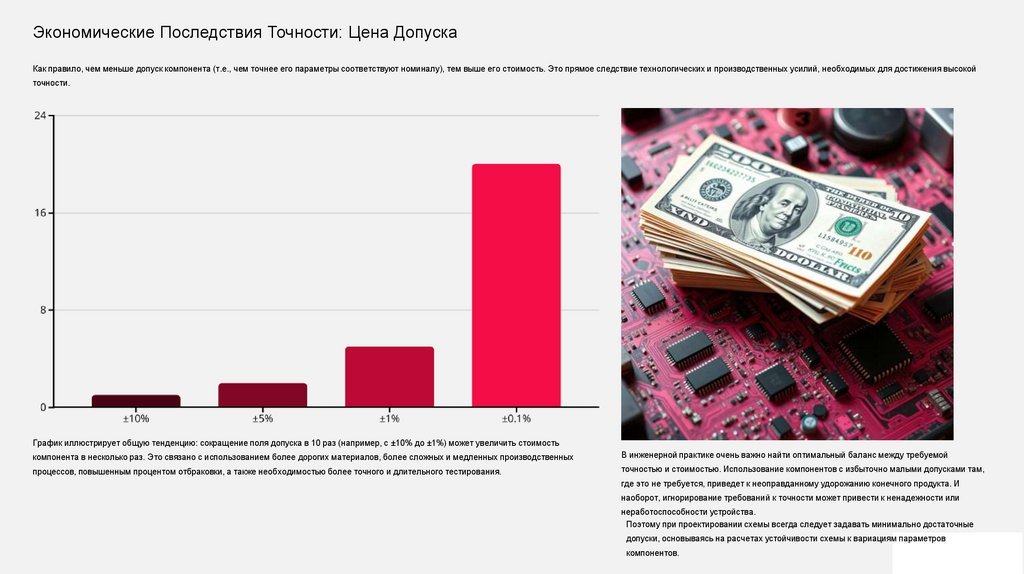

График иллюстрирует общую тенденцию: сокращение поля допуска в 10 раз (например, с ±10% до ±1%) может увеличить стоимость
компонента в несколько раз. Это связано с использованием более дорогих материалов, более сложных и медленных производственных
В инженерной практике очень важно найти оптимальный баланс между требуемой
процессов, повышенным процентом отбраковки, а также необходимостью более точного и длительного тестирования.
точностью и стоимостью. Использование компонентов с избыточно малыми допусками там,
где это не требуется, приведет к неоправданному удорожанию конечного продукта. И
наоборот, игнорирование требований к точности может привести к ненадежности или
неработоспособности устройства.
Поэтому при проектировании схемы всегда следует задавать минимально достаточные
допуски, основываясь на расчетах устойчивости схемы к вариациям параметров
компонентов.

12.

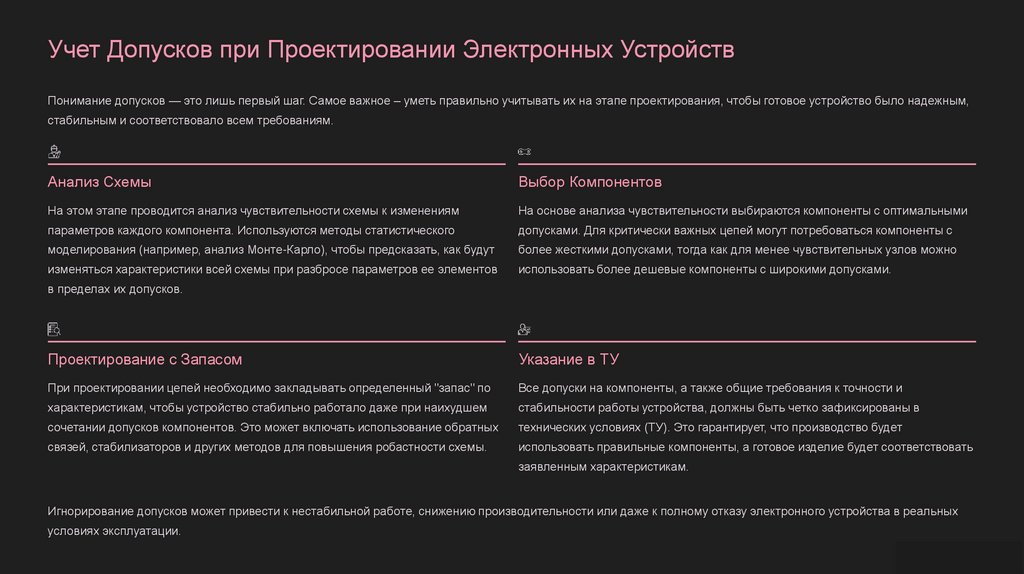

Учет Допусков при Проектировании Электронных Устройств
Понимание допусков — это лишь первый шаг. Самое важное – уметь правильно учитывать их на этапе проектирования, чтобы готовое устройство было надежным,
стабильным и соответствовало всем требованиям.
Анализ Схемы
Выбор Компонентов
На этом этапе проводится анализ чувствительности схемы к изменениям
На основе анализа чувствительности выбираются компоненты с оптимальными
параметров каждого компонента. Используются методы статистического
допусками. Для критически важных цепей могут потребоваться компоненты с
моделирования (например, анализ Монте-Карло), чтобы предсказать, как будут
более жесткими допусками, тогда как для менее чувствительных узлов можно
изменяться характеристики всей схемы при разбросе параметров ее элементов
использовать более дешевые компоненты с широкими допусками.
в пределах их допусков.
Проектирование с Запасом
Указание в ТУ
При проектировании цепей необходимо закладывать определенный "запас" по
Все допуски на компоненты, а также общие требования к точности и
характеристикам, чтобы устройство стабильно работало даже при наихудшем
стабильности работы устройства, должны быть четко зафиксированы в
сочетании допусков компонентов. Это может включать использование обратных
технических условиях (ТУ). Это гарантирует, что производство будет
связей, стабилизаторов и других методов для повышения робастности схемы.
использовать правильные компоненты, а готовое изделие будет соответствовать
заявленным характеристикам.
Игнорирование допусков может привести к нестабильной работе, снижению производительности или даже к полному отказу электронного устройства в реальных
условиях эксплуатации.

13.

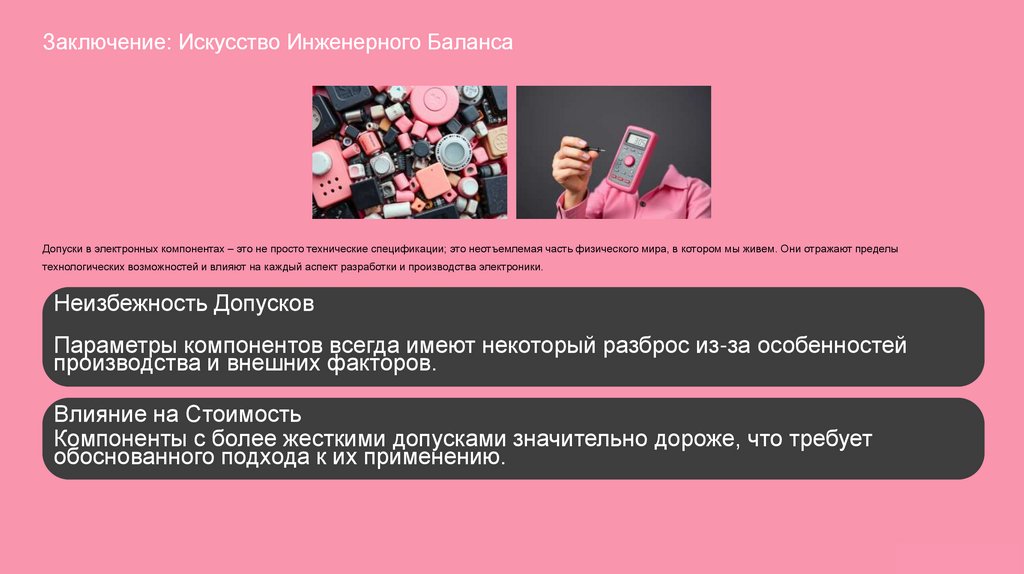

Заключение: Искусство Инженерного Баланса
Допуски в электронных компонентах – это не просто технические спецификации; это неотъемлемая часть физического мира, в котором мы живем. Они отражают пределы
технологических возможностей и влияют на каждый аспект разработки и производства электроники.
Неизбежность Допусков
Параметры компонентов всегда имеют некоторый разброс из-за особенностей
производства и внешних факторов.
Влияние на Стоимость
Компоненты с более жесткими допусками значительно дороже, что требует
обоснованного подхода к их применению.

14.

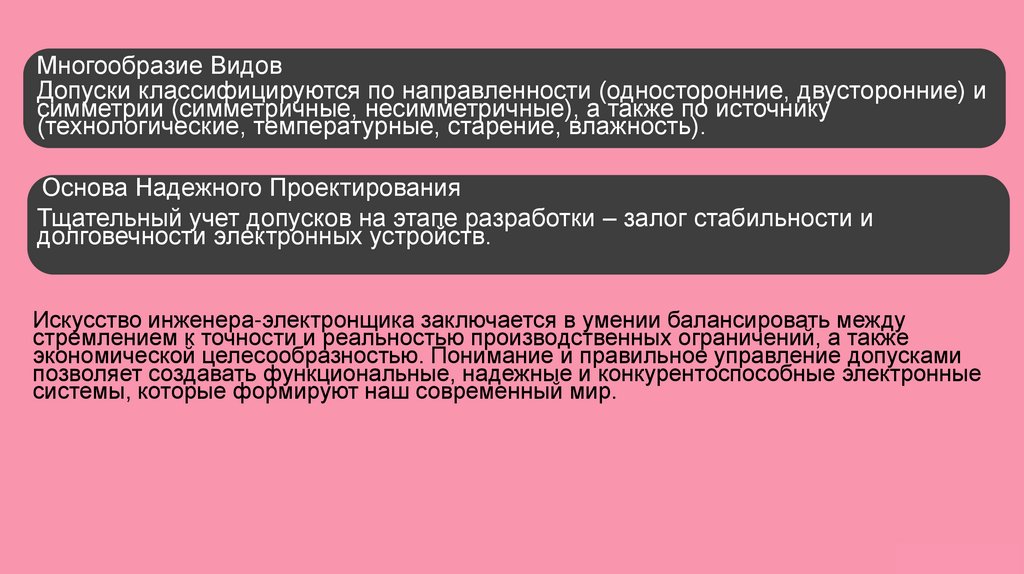

Многообразие Видов
Допуски классифицируются по направленности (односторонние, двусторонние) и
симметрии (симметричные, несимметричные), а также по источнику
(технологические, температурные, старение, влажность).
Основа Надежного Проектирования
Тщательный учет допусков на этапе разработки – залог стабильности и
долговечности электронных устройств.
Искусство инженера-электронщика заключается в умении балансировать между
стремлением к точности и реальностью производственных ограничений, а также
экономической целесообразностью. Понимание и правильное управление допусками
позволяет создавать функциональные, надежные и конкурентоспособные электронные
системы, которые формируют наш современный мир.
