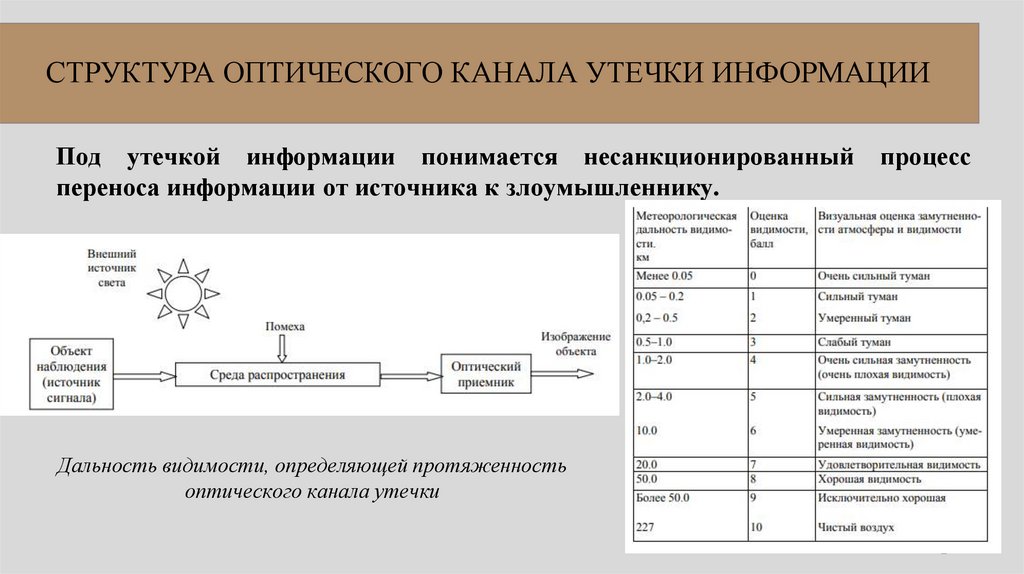

2. СТРУКТУРА ОПТИЧЕСКОГО КАНАЛА УТЕЧКИ ИНФОРМАЦИИ

Под утечкой информации понимается несанкционированный процесс
переноса информации от источника к злоумышленнику.
Дальность видимости, определяющей протяженность
оптического канала утечки
2

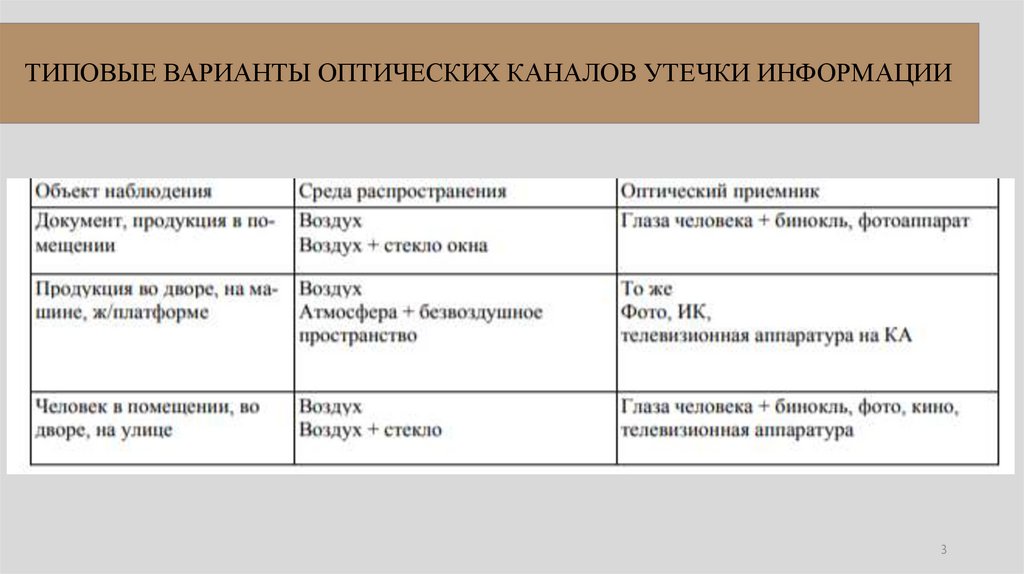

3. ТИПОВЫЕ ВАРИАНТЫ ОПТИЧЕСКИХ КАНАЛОВ УТЕЧКИ ИНФОРМАЦИИ

3

4. ОПТИЧЕСКОЕ МНОГОМОДОВОЕ И ОДНОМОДОВОЕ ВОЛОКНО

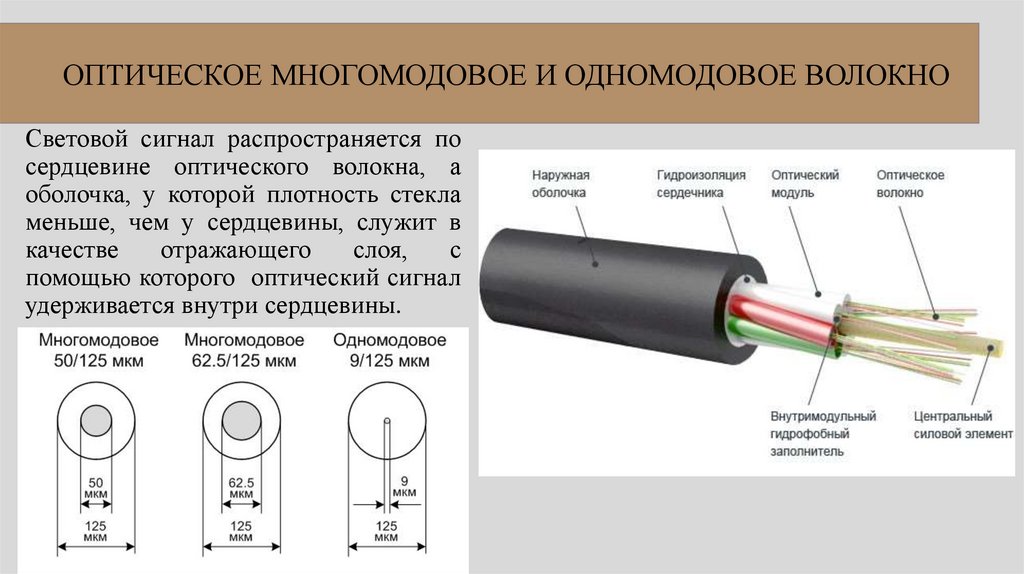

Световой сигнал распространяется по
сердцевине оптического волокна, а
оболочка, у которой плотность стекла
меньше, чем у сердцевины, служит в
качестве
отражающего
слоя,
с
помощью которого оптический сигнал
удерживается внутри сердцевины.

5. ОПТИЧЕСКОЕ МНОГОМОДОВОЕ И ОДНОМОДОВОЕ ВОЛОКНО

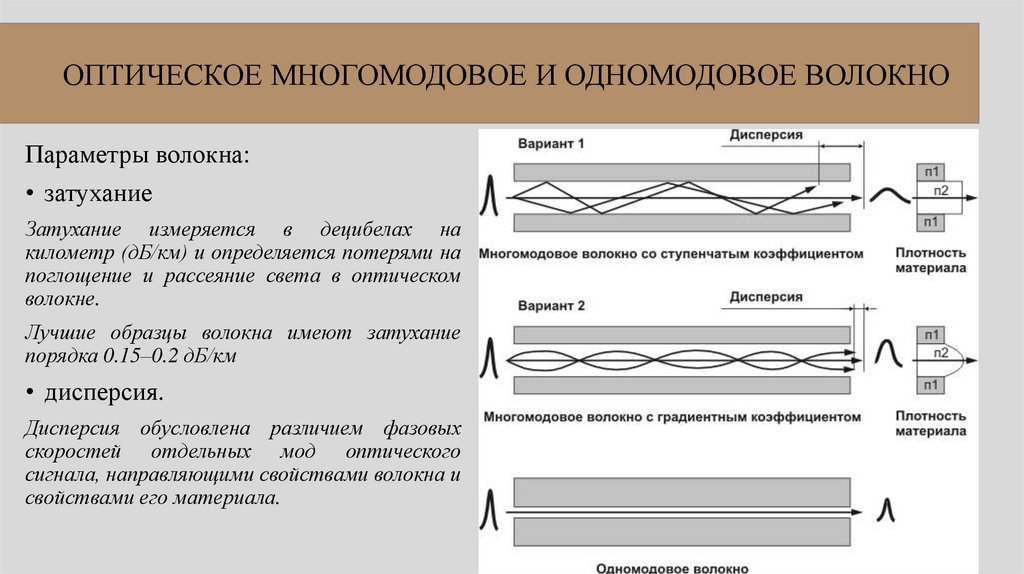

Параметры волокна:
• затухание
Затухание измеряется в децибелах на
километр (дБ/км) и определяется потерями на
поглощение и рассеяние света в оптическом
волокне.
Лучшие образцы волокна имеют затухание
порядка 0.15–0.2 дБ/км
• дисперсия.
Дисперсия обусловлена различием фазовых
скоростей отдельных мод оптического
сигнала, направляющими свойствами волокна и
свойствами его материала.

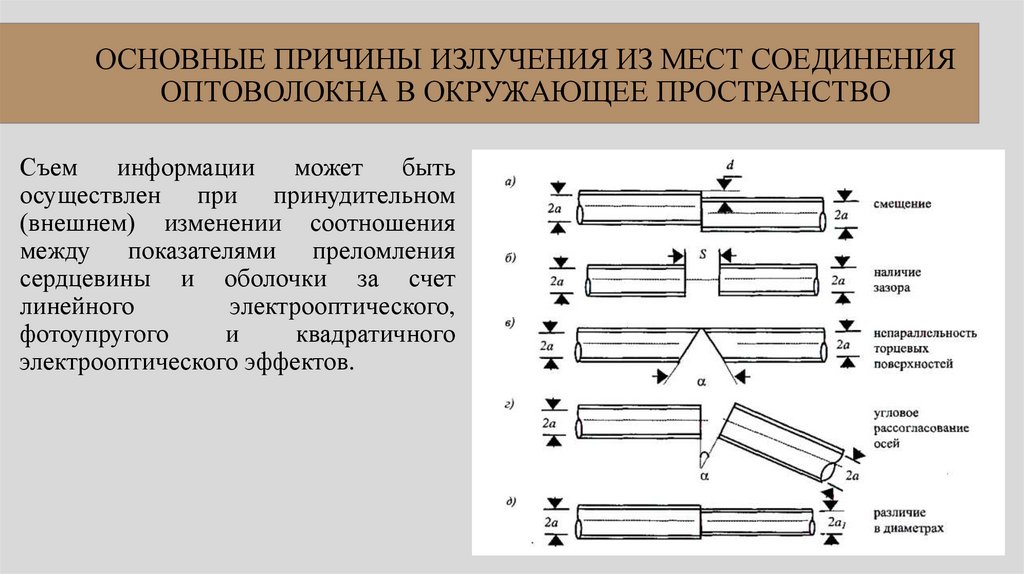

6. ОСНОВНЫЕ ПРИЧИНЫ ИЗЛУЧЕНИЯ ИЗ МЕСТ СОЕДИНЕНИЯ ОПТОВОЛОКНА В ОКРУЖАЮЩЕЕ ПРОСТРАНСТВО

Съем
информации
может
быть
осуществлен при принудительном
(внешнем) изменении соотношения
между показателями преломления
сердцевины и оболочки за счет
линейного
электрооптического,
фотоупругого
и
квадратичного
электрооптического эффектов.

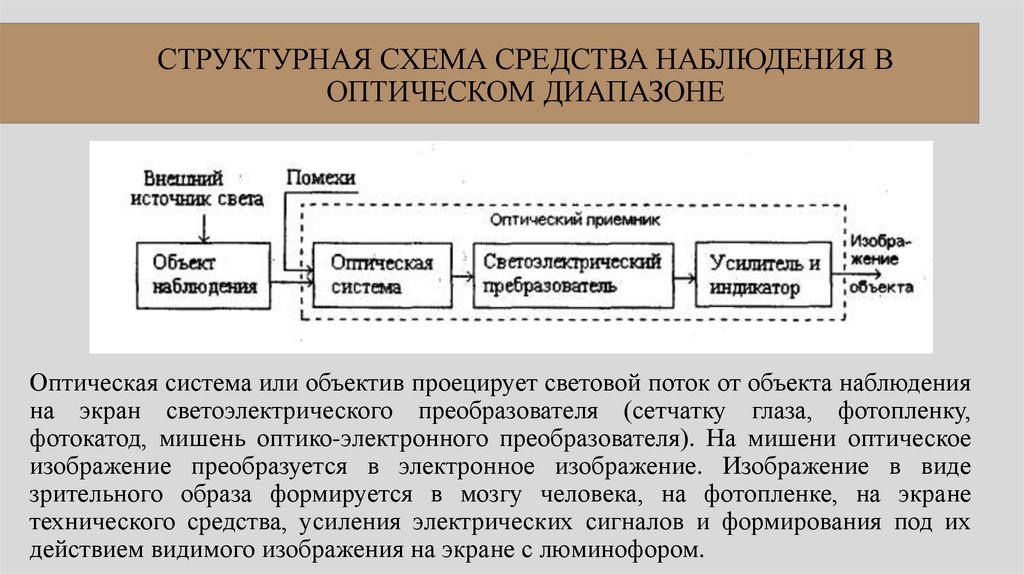

7. СТРУКТУРНАЯ СХЕМА СРЕДСТВА НАБЛЮДЕНИЯ В ОПТИЧЕСКОМ ДИАПАЗОНЕ

Оптическая система или объектив проецирует световой поток от объекта наблюдения
на экран светоэлектрического преобразователя (сетчатку глаза, фотопленку,
фотокатод, мишень оптико-электронного преобразователя). На мишени оптическое
изображение преобразуется в электронное изображение. Изображение в виде
зрительного образа формируется в мозгу человека, на фотопленке, на экране
технического средства, усиления электрических сигналов и формирования под их
действием видимого изображения на экране с люминофором.

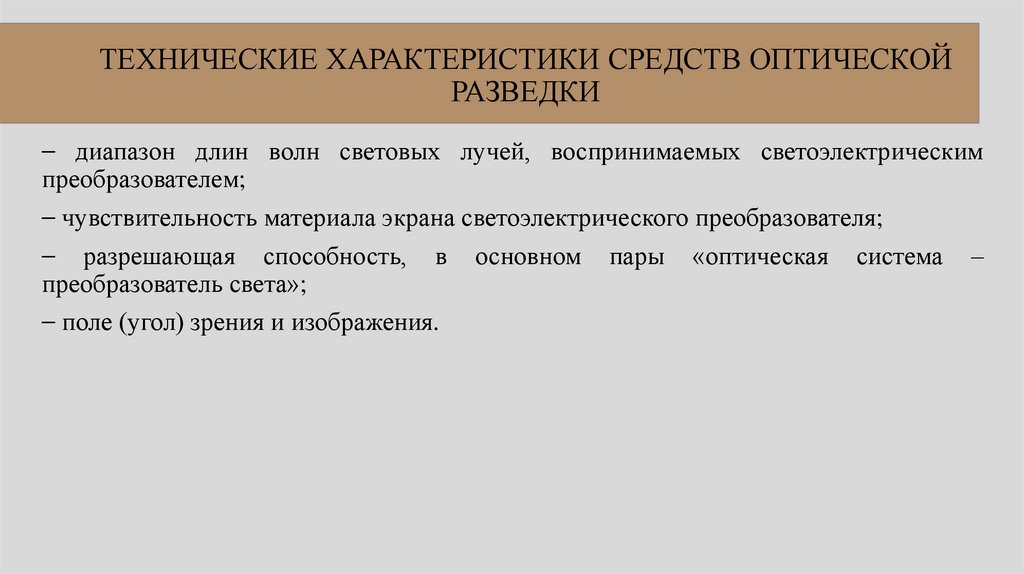

8. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СРЕДСТВ ОПТИЧЕСКОЙ РАЗВЕДКИ

⎯ диапазон длин волн световых лучей, воспринимаемых светоэлектрическим
преобразователем;
⎯ чувствительность материала экрана светоэлектрического преобразователя;
⎯ разрешающая способность, в основном пары «оптическая система –
преобразователь света»;
⎯ поле (угол) зрения и изображения.

9. ХАРАКТЕРИСТИКИ ЧЕЛОВЕЧЕСКОГО ГЛАЗА

⎯ глаз воспринимает световые лучи в диапазоне 0.4–0.76 мкм, причем максимум его
спектральной чувствительности в светлое время суток приходится на голубой цвет
(0.51 мкм), в темноте – на зеленый (0.55 мкм);
⎯ порог угловых размеров, которые глаз различает как две раздельные точки на
объекте наблюдения, составляют днем – 0.5–1 угл. мин., ночью–30 угл. мин.;
⎯ порог контрастности различимого объекта по отношению к фону составляет днем –
0.01–0.03, ночью – 0.6;
⎯ диапазон освещенности объектов наблюдения, к которым адаптируется глаз,
чрезвычайно широк – 60–70 дБ;
⎯ при освещенности менее 0.1 лк (в безоблачную лунную ночь) глаз перестает
различать цвет.
20 фактов о глазах

10.

Объективы

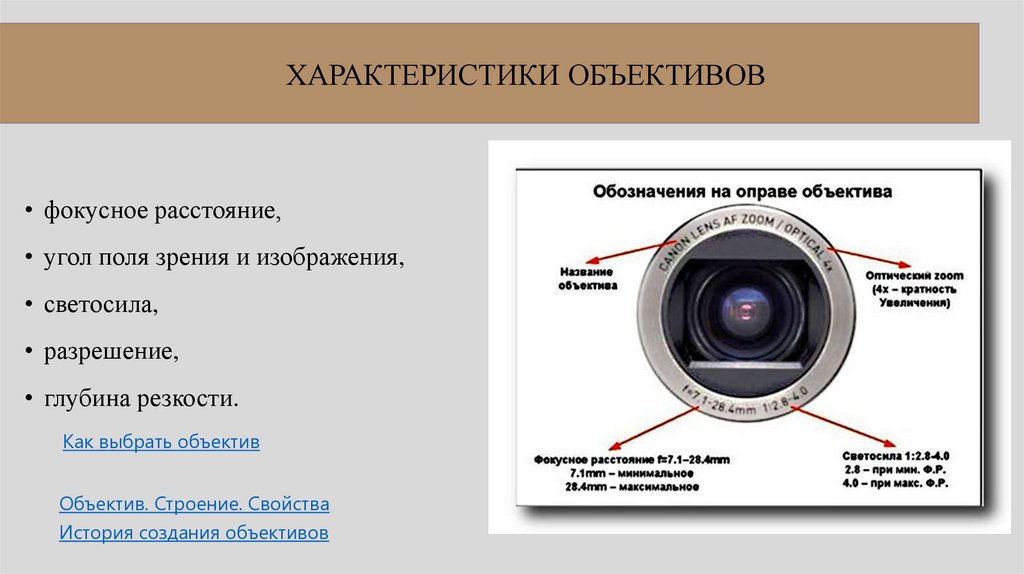

11. ХАРАКТЕРИСТИКИ ОБЪЕКТИВОВ

• фокусное расстояние,
• угол поля зрения и изображения,
• светосила,
• разрешение,
• глубина резкости.
Как выбрать объектив
Объектив. Строение. Свойства
История создания объективов

12. ХАРАКТЕРИСТИКИ ОБЪЕКТИВОВ

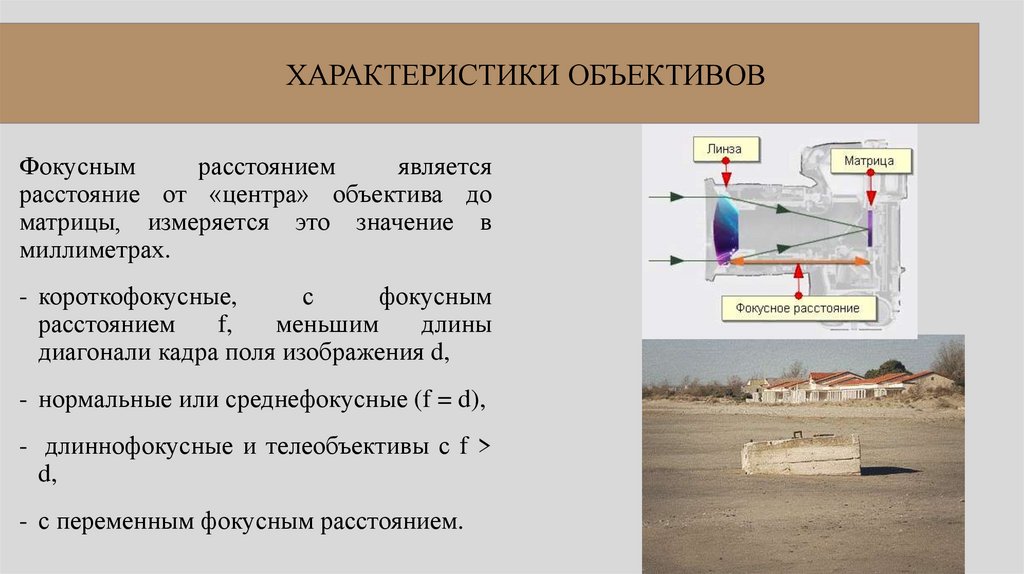

Фокусным
расстоянием
является
расстояние от «центра» объектива до
матрицы, измеряется это значение в
миллиметрах.
- короткофокусные,
с
фокусным
расстоянием
f,
меньшим
длины
диагонали кадра поля изображения d,
- нормальные или среднефокусные (f = d),
- длиннофокусные и телеобъективы с f >
d,
- с переменным фокусным расстоянием.

13. ХАРАКТЕРИСТИКИ ОБЪЕКТИВОВ

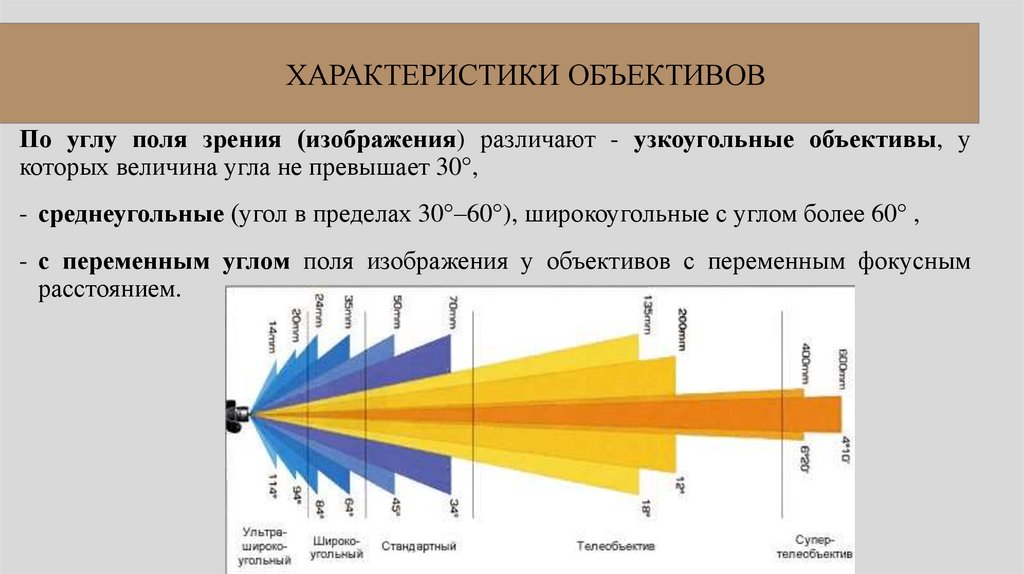

По углу поля зрения (изображения) различают - узкоугольные объективы, у
которых величина угла не превышает 30°,
- среднеугольные (угол в пределах 30°–60°), широкоугольные с углом более 60° ,
- с переменным углом поля изображения у объективов с переменным фокусным
расстоянием.

14. ХАРАКТЕРИСТИКИ ОБЪЕКТИВОВ

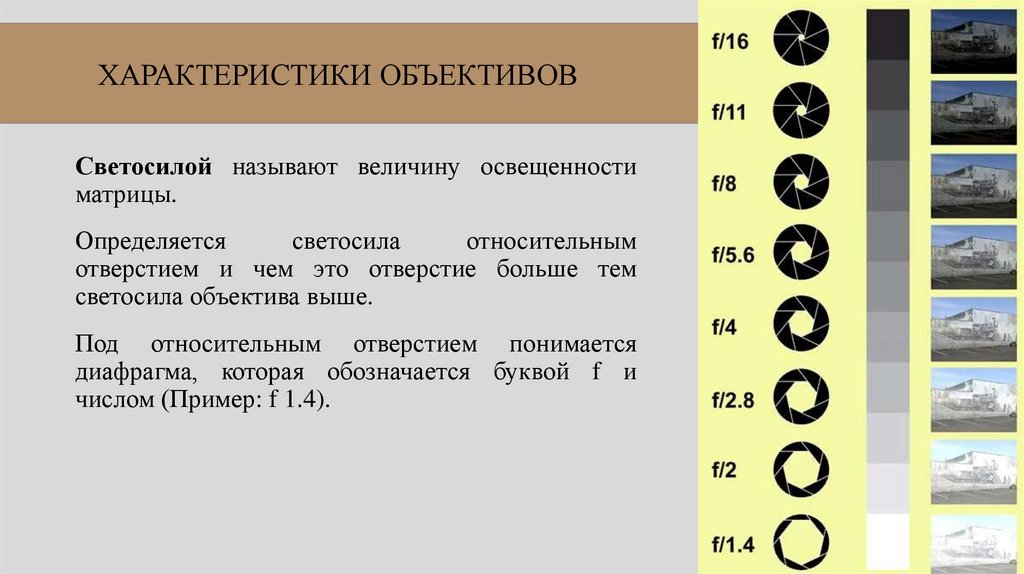

Светосилой называют величину освещенности
матрицы.
Определяется
светосила
относительным
отверстием и чем это отверстие больше тем
светосила объектива выше.
Под относительным отверстием понимается
диафрагма, которая обозначается буквой f и
числом (Пример: f 1.4).

15. ХАРАКТЕРИСТИКИ ОБЪЕКТИВОВ

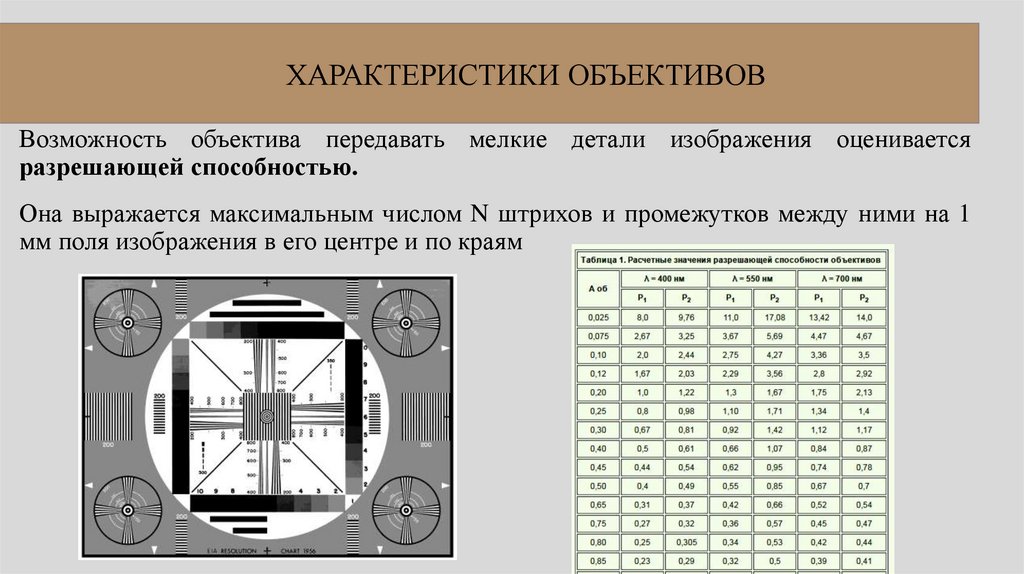

Возможность объектива передавать мелкие детали изображения оценивается
разрешающей способностью.
Она выражается максимальным числом N штрихов и промежутков между ними на 1
мм поля изображения в его центре и по краям

16. ХАРАКТЕРИСТИКИ ОБЪЕКТИВОВ

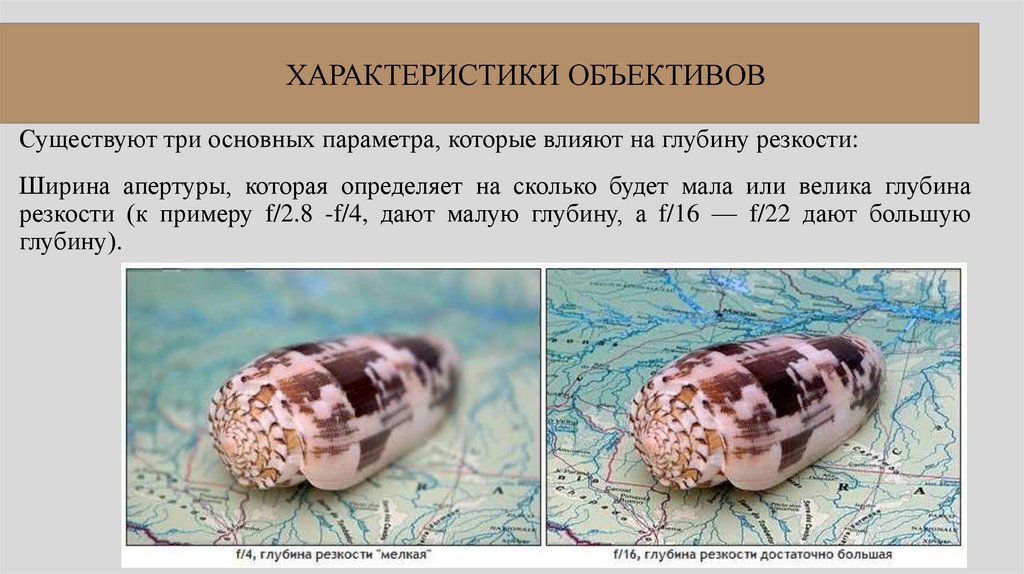

Существуют три основных параметра, которые влияют на глубину резкости:
Ширина апертуры, которая определяет на сколько будет мала или велика глубина
резкости (к примеру f/2.8 -f/4, дают малую глубину, а f/16 — f/22 дают большую
глубину).

17. ХАРАКТЕРИСТИКИ ОБЪЕКТИВОВ

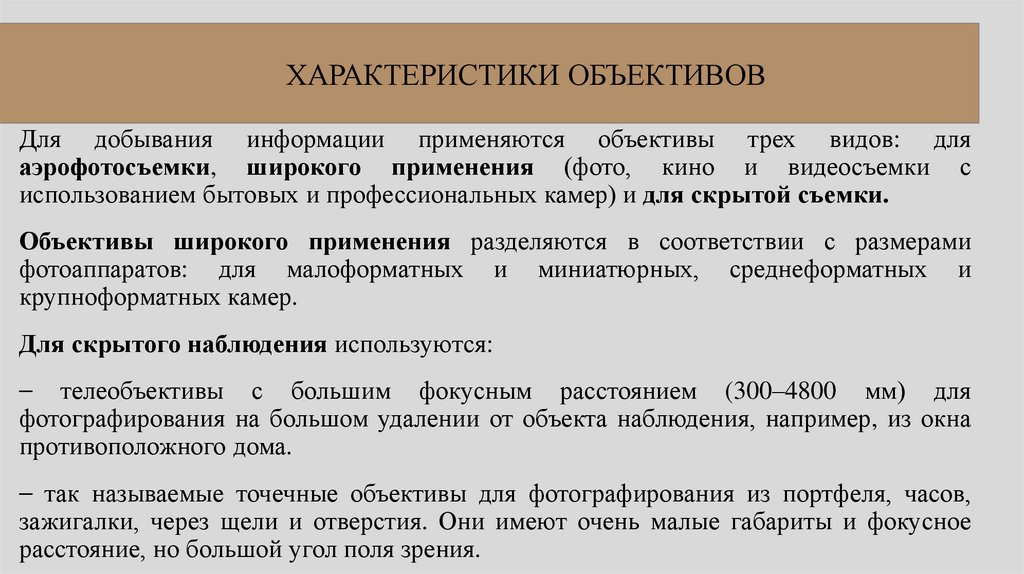

Для добывания информации применяются объективы трех видов: для
аэрофотосъемки, широкого применения (фото, кино и видеосъемки с
использованием бытовых и профессиональных камер) и для скрытой съемки.
Объективы широкого применения разделяются в соответствии с размерами
фотоаппаратов: для малоформатных и миниатюрных, среднеформатных и
крупноформатных камер.
Для скрытого наблюдения используются:
⎯ телеобъективы с большим фокусным расстоянием (300–4800 мм) для
фотографирования на большом удалении от объекта наблюдения, например, из окна
противоположного дома.
⎯ так называемые точечные объективы для фотографирования из портфеля, часов,
зажигалки, через щели и отверстия. Они имеют очень малые габариты и фокусное
расстояние, но большой угол поля зрения.

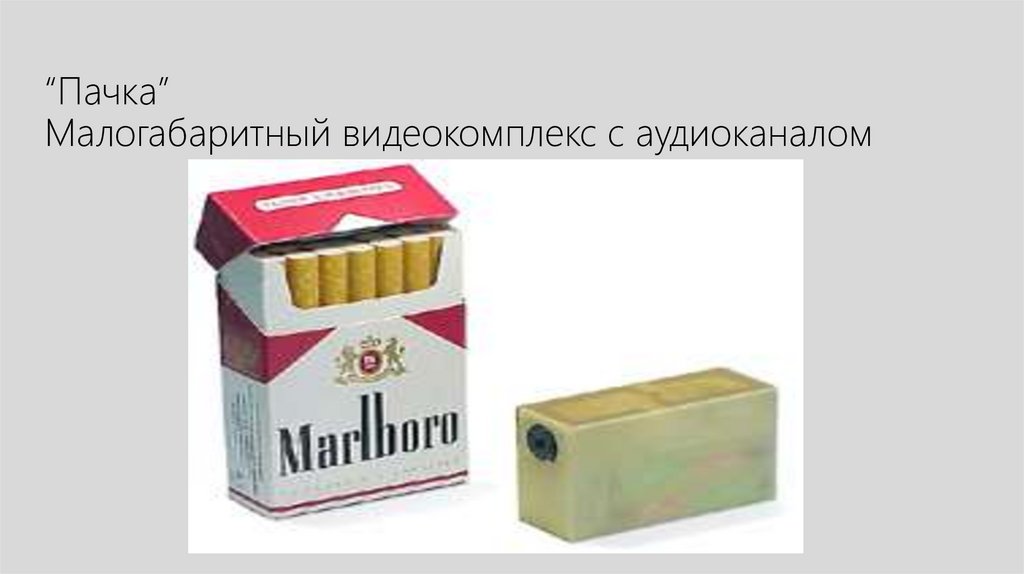

18. “Пачка” Малогабаритный видеокомплекс с аудиоканалом

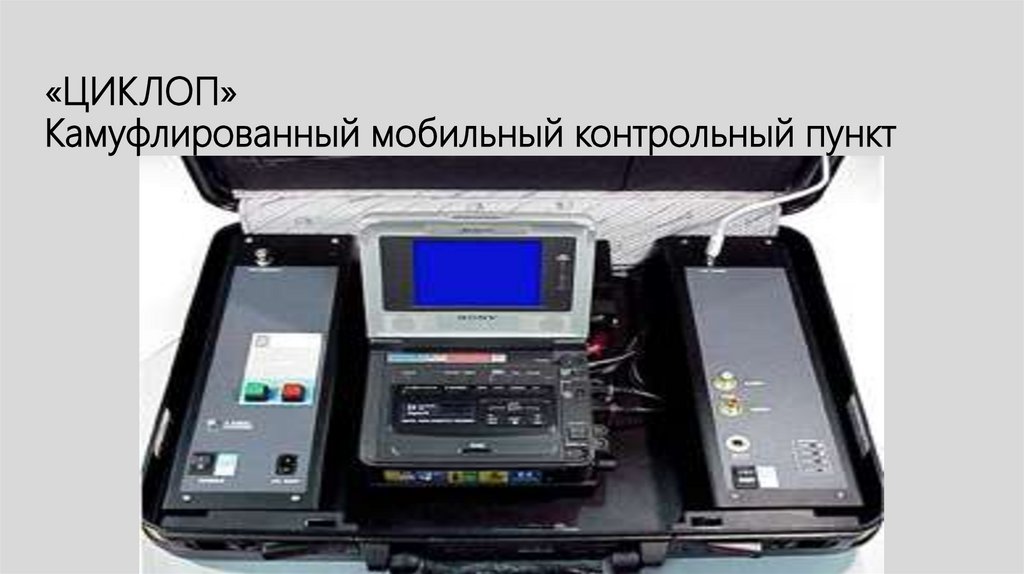

19. «ЦИКЛОП» Камуфлированный мобильный контрольный пункт

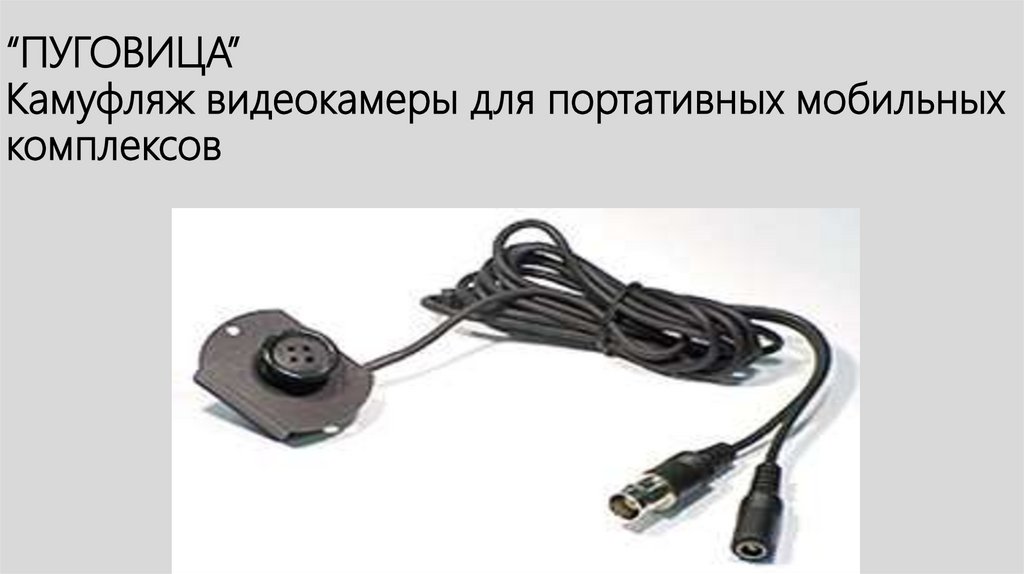

20. “ПУГОВИЦА” Камуфляж видеокамеры для портативных мобильных комплексов

21.

ВИДЕОКАМУФЛЯЖ

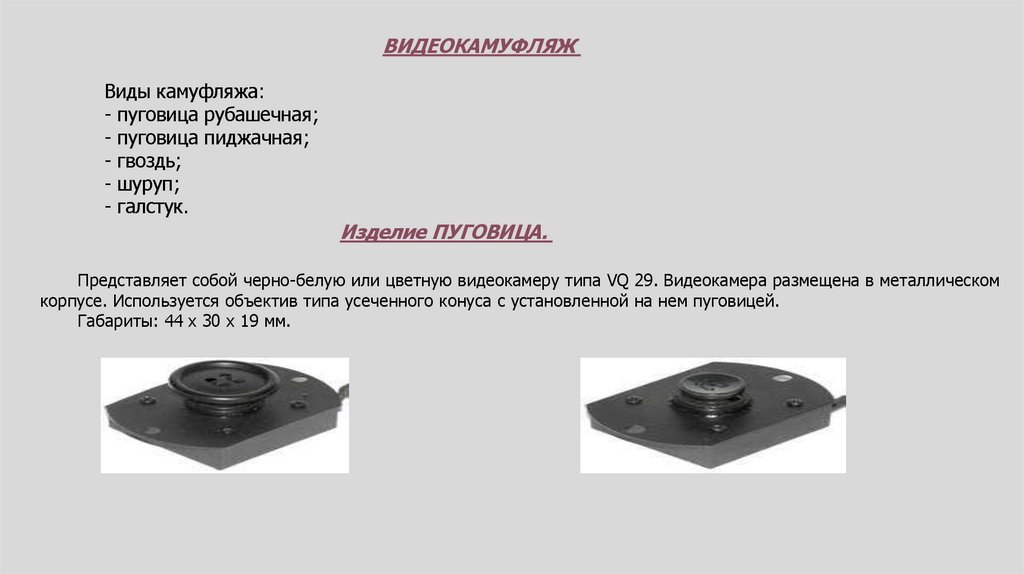

Виды камуфляжа:
- пуговица рубашечная;
- пуговица пиджачная;
- гвоздь;
- шуруп;
- галстук.
Изделие ПУГОВИЦА.
Представляет собой черно-белую или цветную видеокамеру типа VQ 29. Видеокамера размещена в металлическом
корпусе. Используется объектив типа усеченного конуса с установленной на нем пуговицей.
Габариты: 44 х 30 х 19 мм.

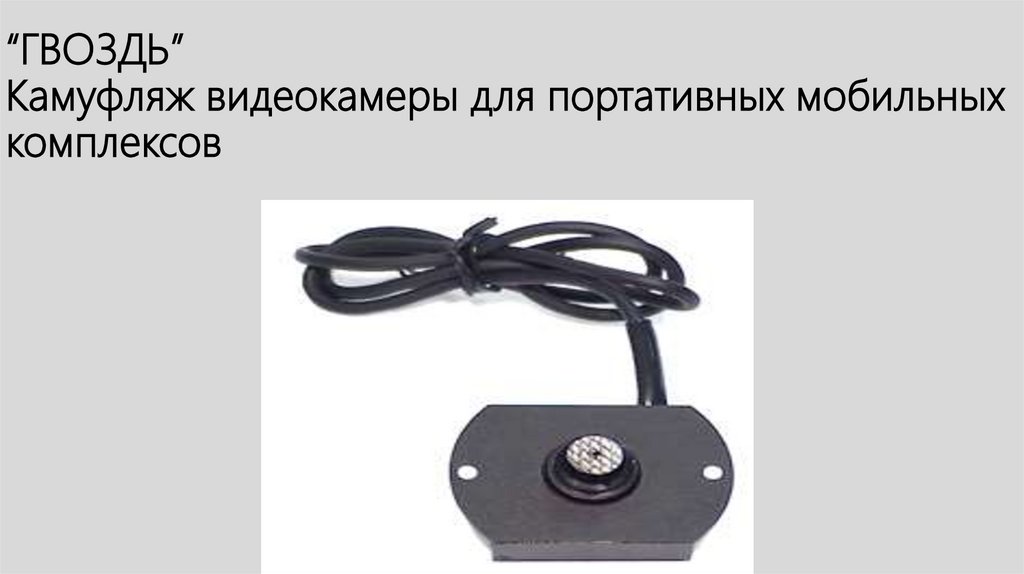

22. “ГВОЗДЬ” Камуфляж видеокамеры для портативных мобильных комплексов

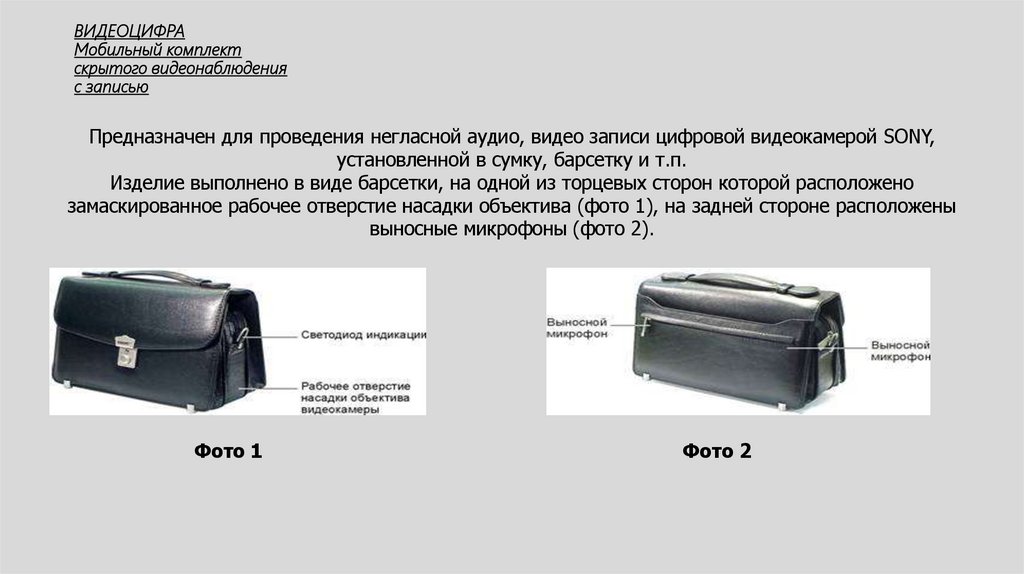

23. ВИДЕОЦИФРА Мобильный комплект скрытого видеонаблюдения с записью

Предназначен для проведения негласной аудио, видео записи цифровой видеокамерой SONY,
установленной в сумку, барсетку и т.п.
Изделие выполнено в виде барсетки, на одной из торцевых сторон которой расположено
замаскированное рабочее отверстие насадки объектива (фото 1), на задней стороне расположены
выносные микрофоны (фото 2).
Фото 1
Фото 2

24.

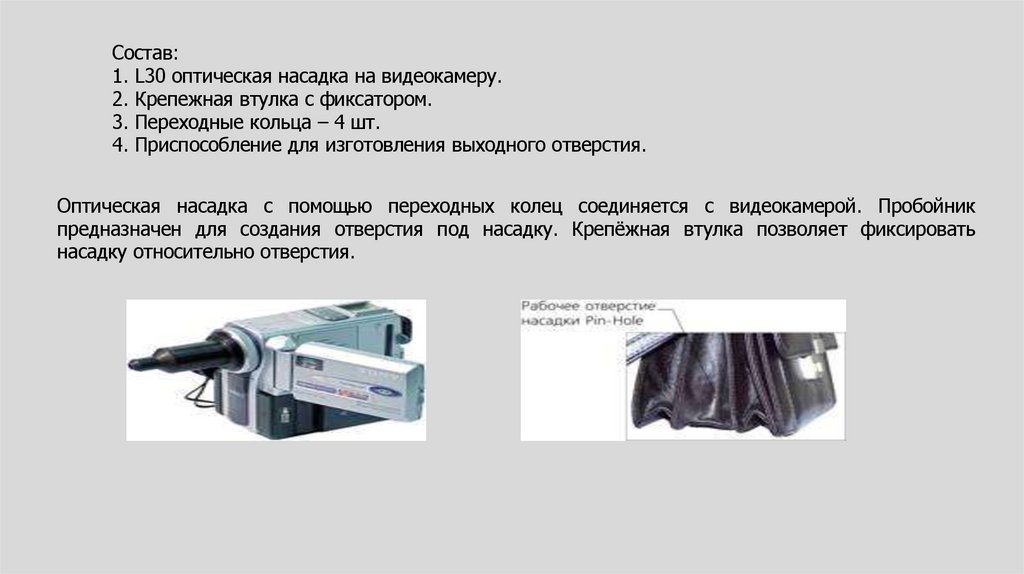

Состав:
1. L30 оптическая насадка на видеокамеру.
2. Крепежная втулка с фиксатором.
3. Переходные кольца – 4 шт.
4. Приспособление для изготовления выходного отверстия.
Оптическая насадка с помощью переходных колец соединяется с видеокамерой. Пробойник
предназначен для создания отверстия под насадку. Крепёжная втулка позволяет фиксировать
насадку относительно отверстия.

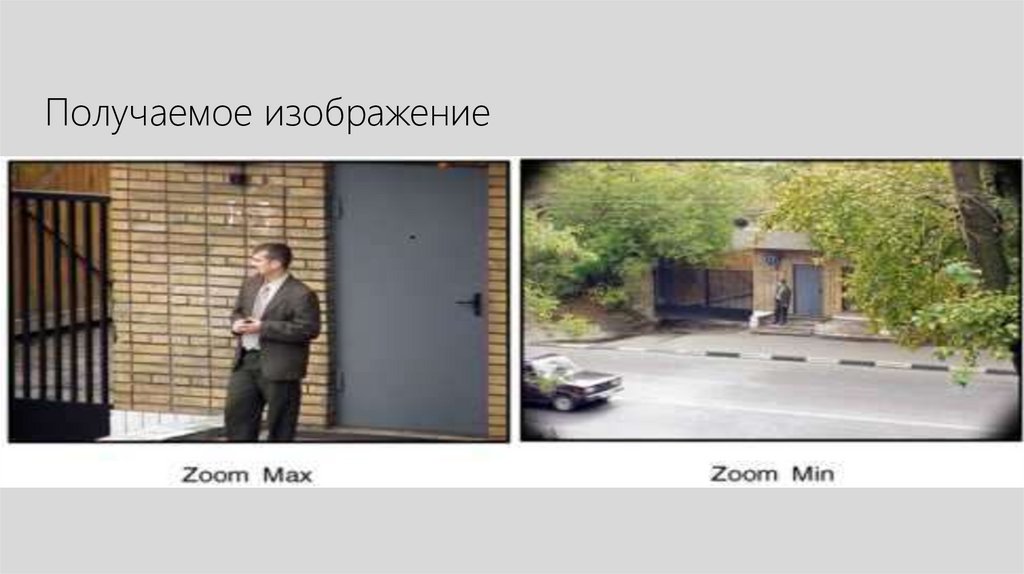

25. Получаемое изображение

26. ХАРАКТЕРИСТИКИ ОБЪЕКТИВОВ

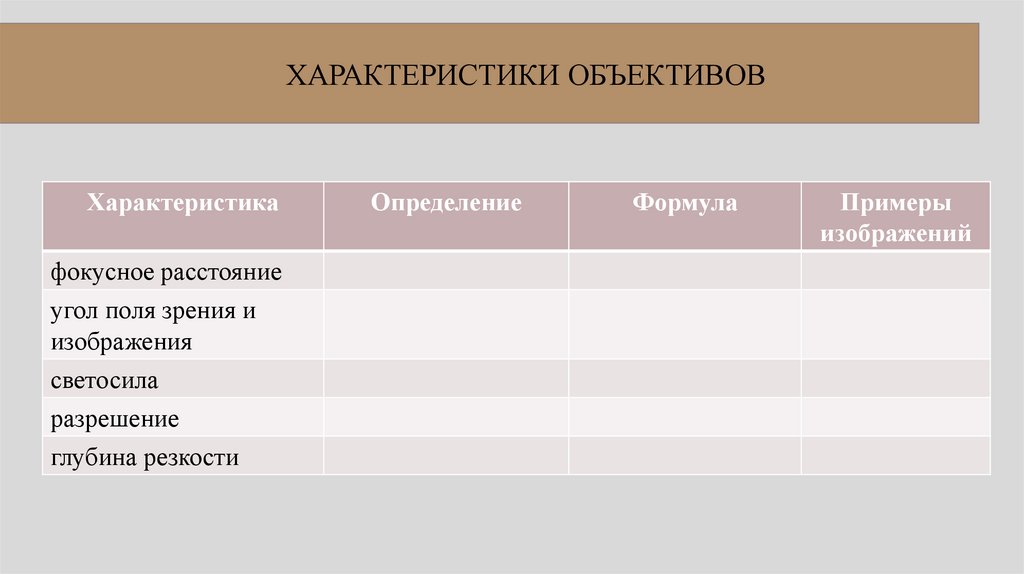

Характеристика
фокусное расстояние
угол поля зрения и
изображения
светосила
разрешение
глубина резкости
Определение
Формула
Примеры
изображений

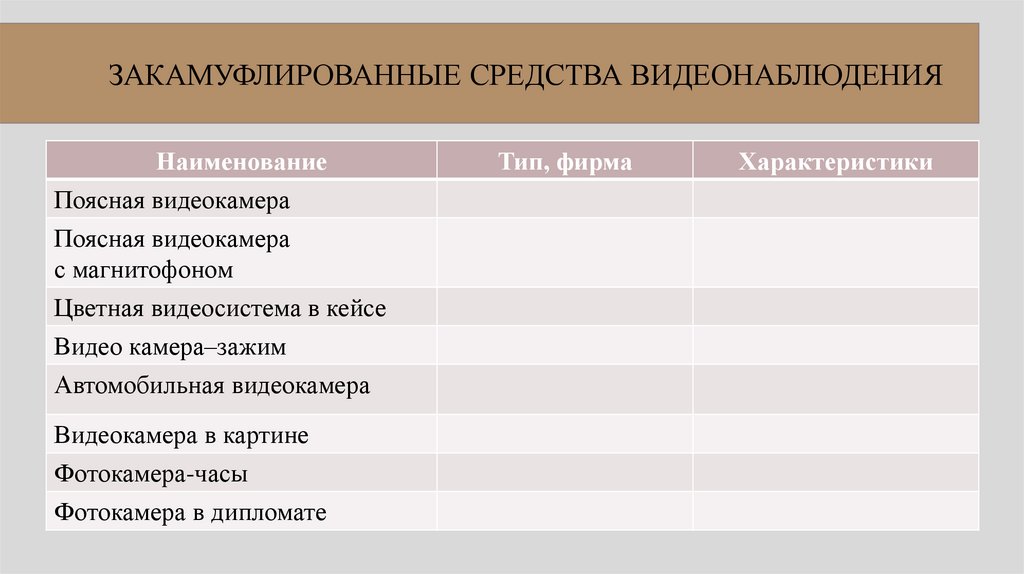

27. ЗАКАМУФЛИРОВАННЫЕ СРЕДСТВА ВИДЕОНАБЛЮДЕНИЯ

Наименование
Поясная видеокамера
Поясная видеокамера
с магнитофоном
Цветная видеосистема в кейсе
Видео камера–зажим
Автомобильная видеокамера
Видеокамера в картине
Фотокамера-часы
Фотокамера в дипломате
Тип, фирма
Характеристики

28.

Приборы ночного видения

29. ХАРАКТЕРИСТИКИ ПРИБОРОВ НОЧНОГО ВИДЕНИЯ

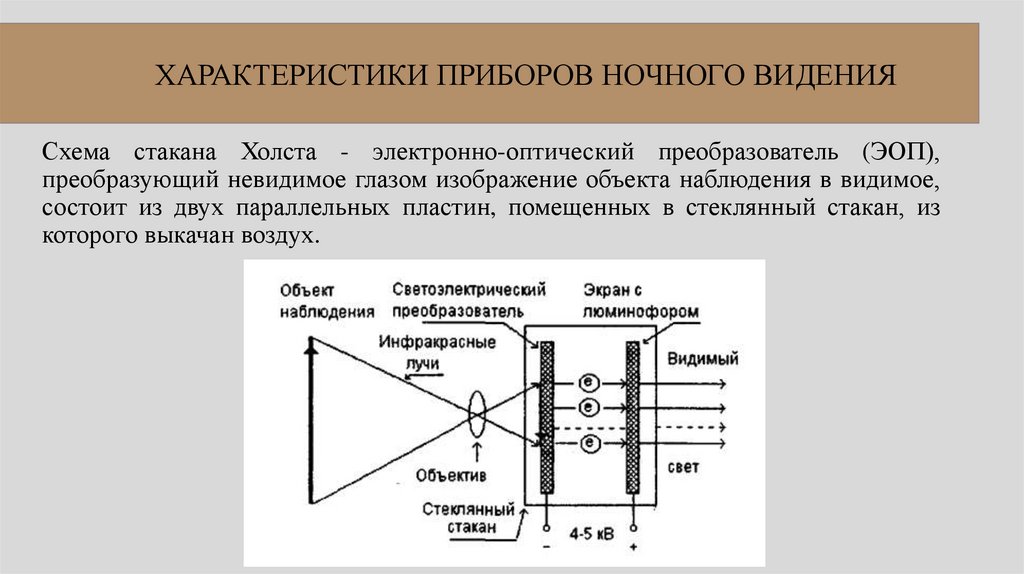

Схема стакана Холста - электронно-оптический преобразователь (ЭОП),
преобразующий невидимое глазом изображение объекта наблюдения в видимое,
состоит из двух параллельных пластин, помещенных в стеклянный стакан, из
которого выкачан воздух.

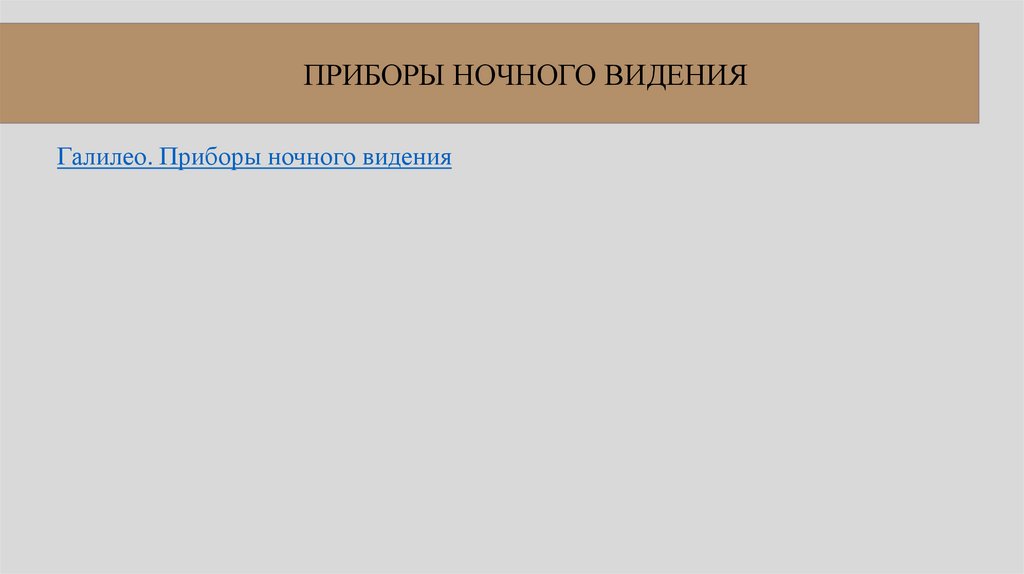

30. ПРИБОРЫ НОЧНОГО ВИДЕНИЯ

Галилео. Приборы ночного видения

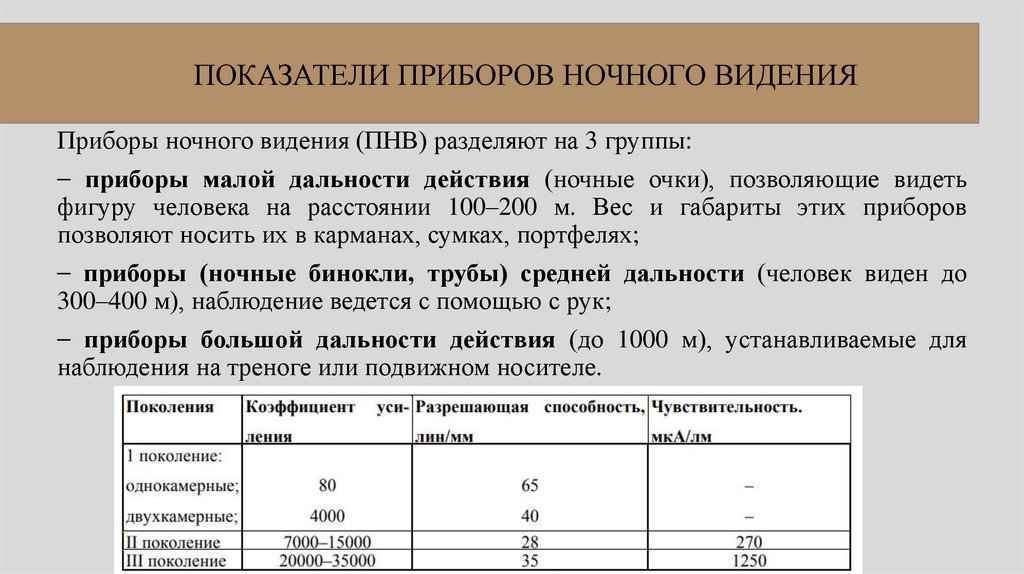

31. ПОКАЗАТЕЛИ ПРИБОРОВ НОЧНОГО ВИДЕНИЯ

Приборы ночного видения (ПНВ) разделяют на 3 группы:
⎯ приборы малой дальности действия (ночные очки), позволяющие видеть
фигуру человека на расстоянии 100–200 м. Вес и габариты этих приборов
позволяют носить их в карманах, сумках, портфелях;
⎯ приборы (ночные бинокли, трубы) средней дальности (человек виден до
300–400 м), наблюдение ведется с помощью с рук;
⎯ приборы большой дальности действия (до 1000 м), устанавливаемые для
наблюдения на треноге или подвижном носителе.

32. ПОКАЗАТЕЛИ ПРИБОРОВ НОЧНОГО ВИДЕНИЯ

По способу подсветки приборы ночного видения условно разделяют на три типа:
⎯ объект наблюдения подсвечивается с помощью искусственного источника ИК
излучения, размещенного на приборе ночного видения;
⎯ с подсветкой от естественного освещения;
⎯ принимающего собственное тепловое излучение объекта наблюдения.

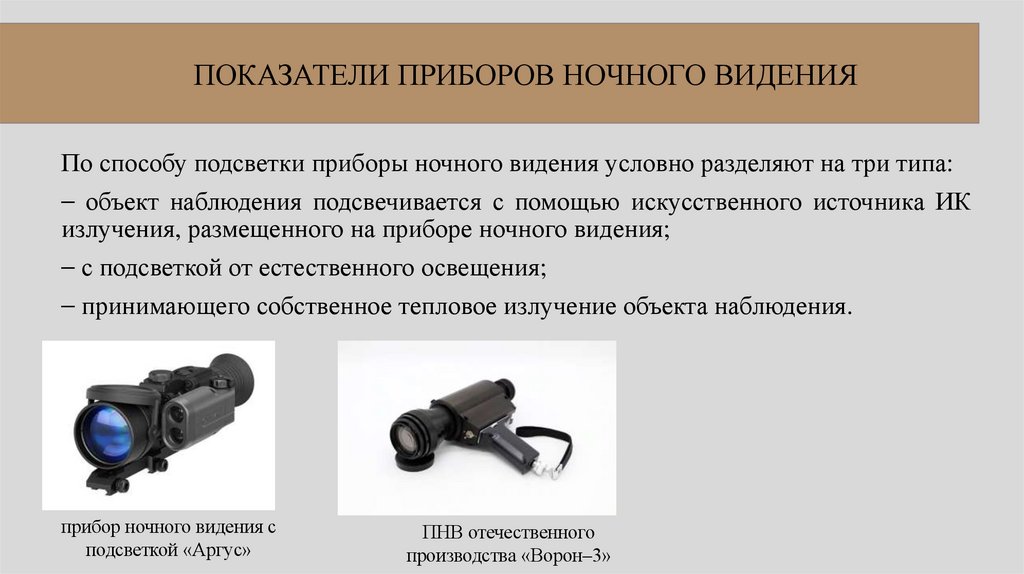

прибор ночного видения с
подсветкой «Аргус»
ПНВ отечественного
производства «Ворон–3»

33.

Тепловизоры

34. ХАРАКТЕРИСТИКИ ТЕПЛОВИЗОРОВ

Теплови́зор (тепло + лат. vīsio «зрение; видение») — устройство для наблюдения
за распределением температуры исследуемой поверхности. Распределение
температуры отображается на дисплее как цветная картинка, где разным
температурам соответствуют разные цвета.

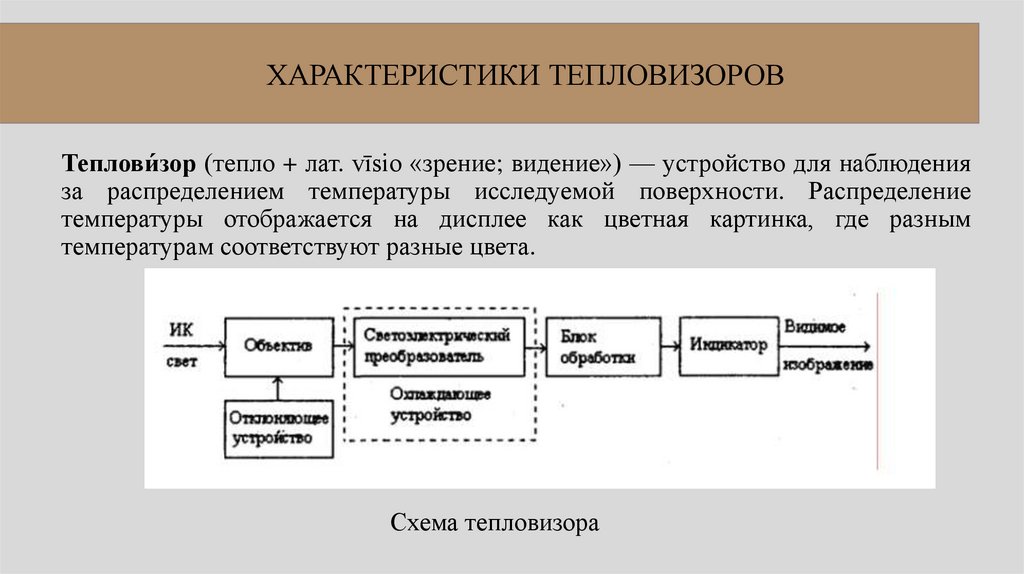

Схема тепловизора

35. ПРИМЕРЫ

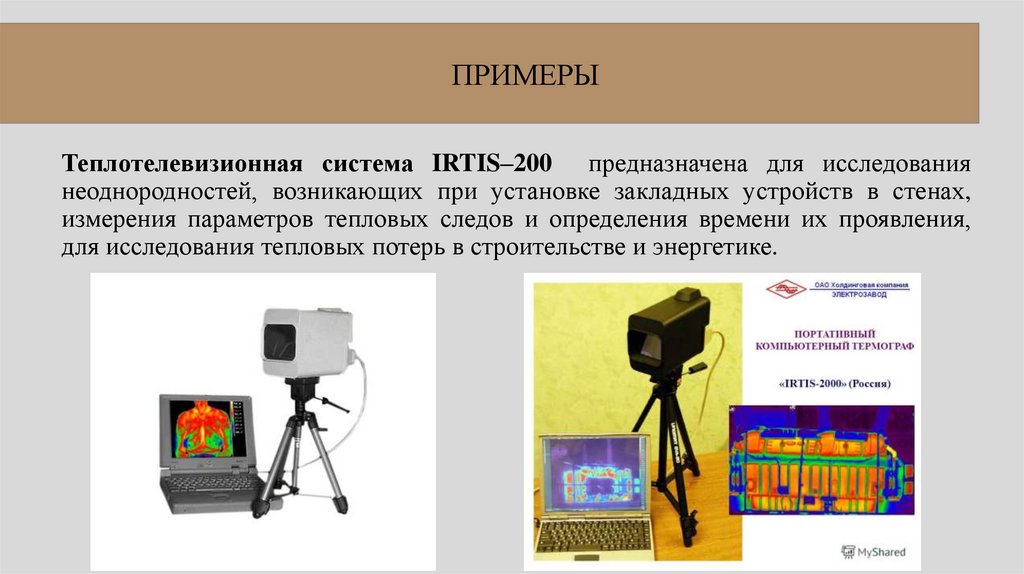

Теплотелевизионная система IRTIS–200 предназначена для исследования
неоднородностей, возникающих при установке закладных устройств в стенах,
измерения параметров тепловых следов и определения времени их проявления,
для исследования тепловых потерь в строительстве и энергетике.

36. ПРИМЕРЫ

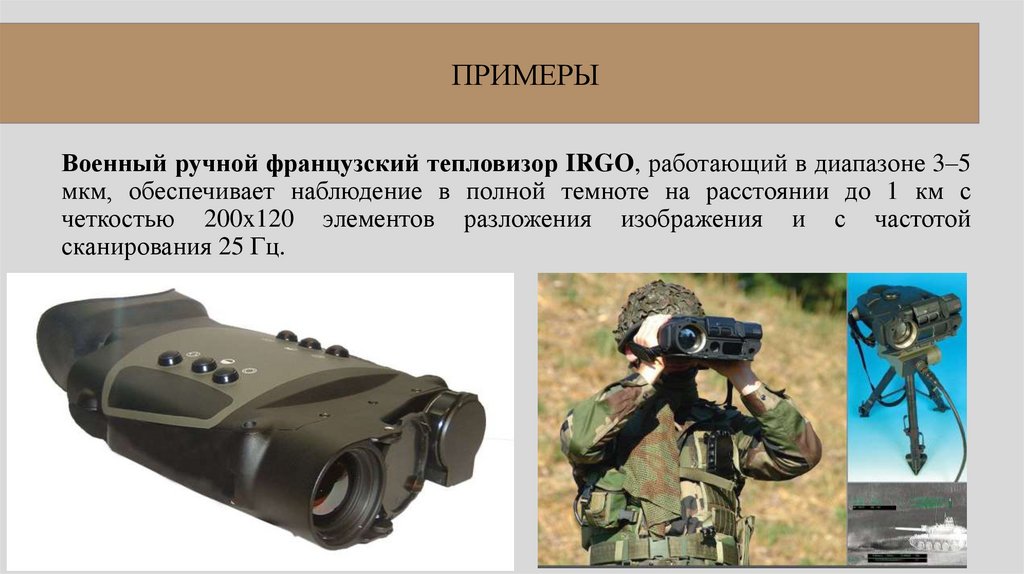

Военный ручной французский тепловизор IRGO, работающий в диапазоне 3–5
мкм, обеспечивает наблюдение в полной темноте на расстоянии до 1 км с
четкостью 200x120 элементов разложения изображения и с частотой
сканирования 25 Гц.

37. ТЕПЛОВИЗОР

Галилео. Тепловизоры

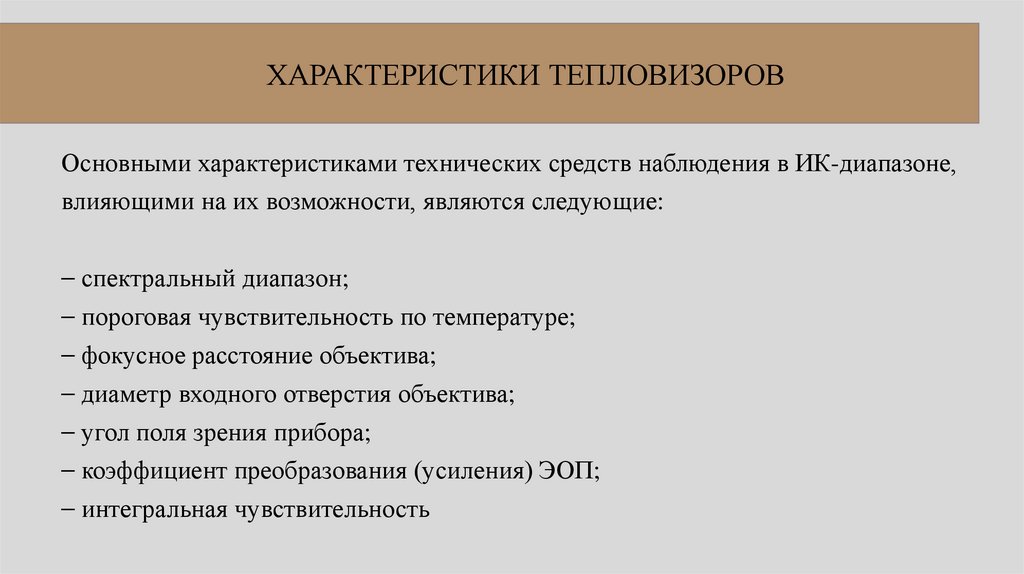

38. ХАРАКТЕРИСТИКИ ТЕПЛОВИЗОРОВ

Основными характеристиками технических средств наблюдения в ИК-диапазоне,
влияющими на их возможности, являются следующие:
⎯ спектральный диапазон;
⎯ пороговая чувствительность по температуре;
⎯ фокусное расстояние объектива;
⎯ диаметр входного отверстия объектива;
⎯ угол поля зрения прибора;
⎯ коэффициент преобразования (усиления) ЭОП;
⎯ интегральная чувствительность

39. ТЕПЛОВИЗОРЫ

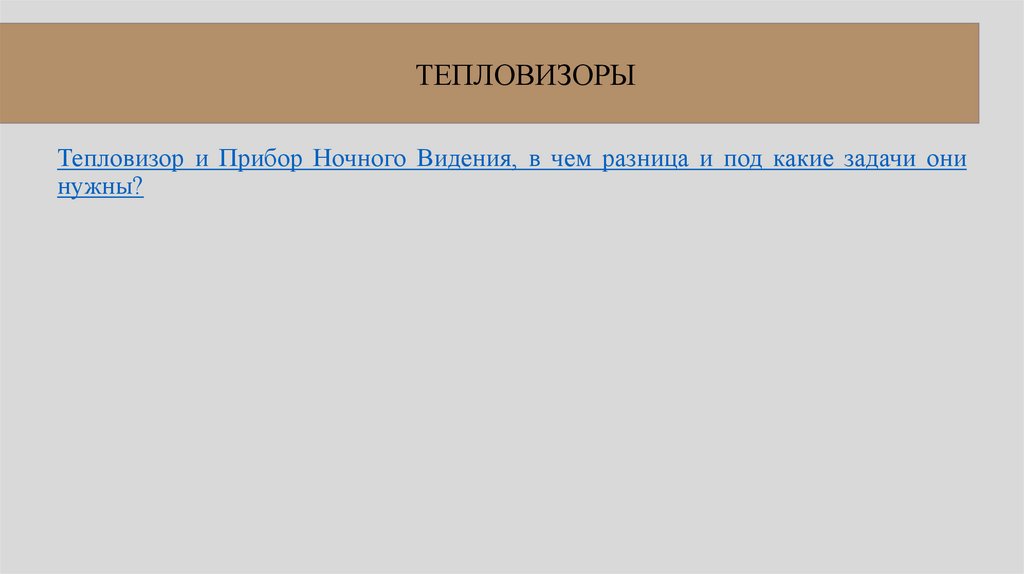

Тепловизор и Прибор Ночного Видения, в чем разница и под какие задачи они
нужны?
