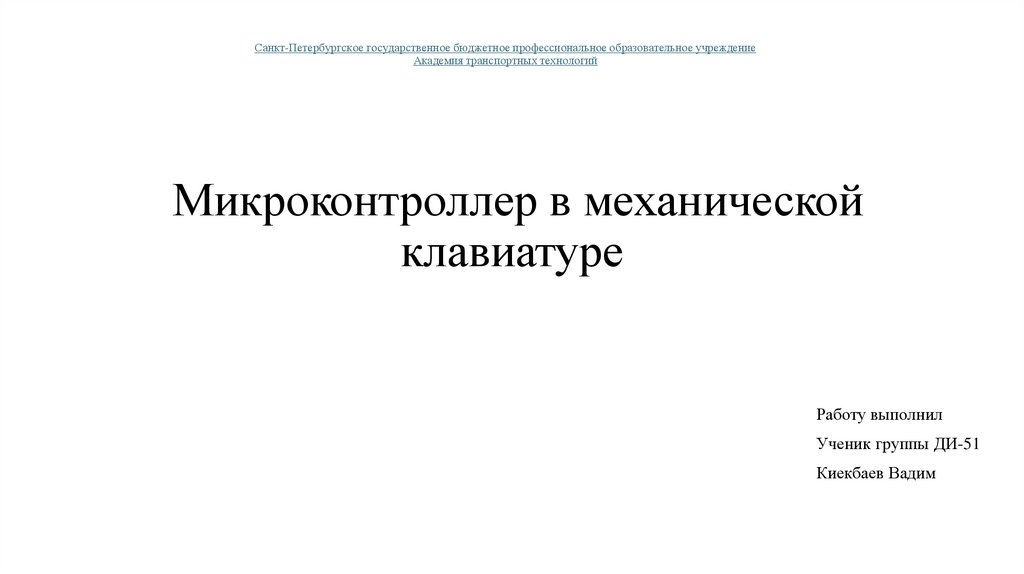

1. Санкт-Петербургское государственное бюджетное профессиональное образовательное учреждение Академия транспортных технологий

Микроконтроллер в механической
клавиатуре
Работу выполнил
Ученик группы ДИ-51
Киекбаев Вадим

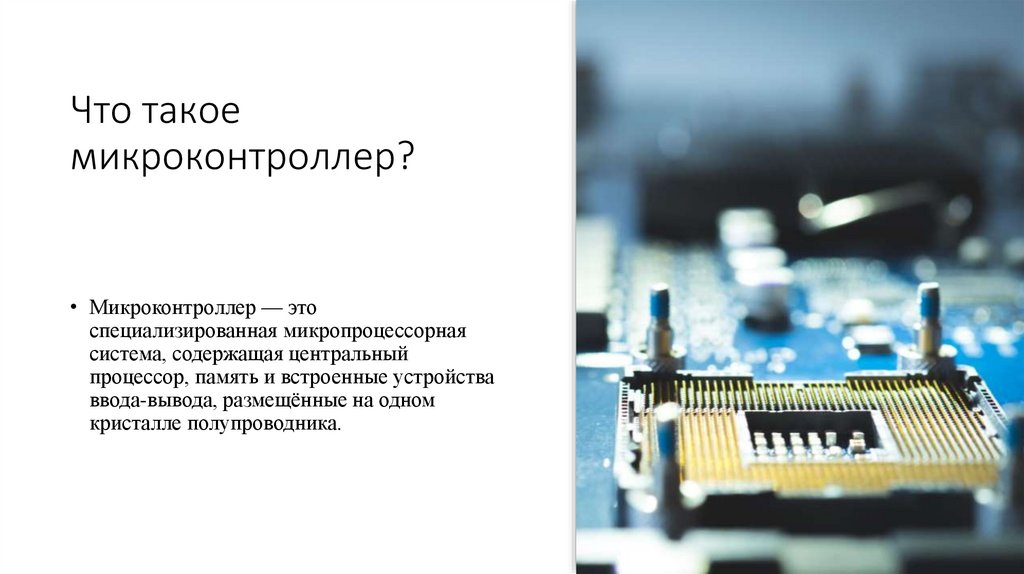

2. Что такое микроконтроллер?

• Микроконтроллер — это
специализированная микропроцессорная
система, содержащая центральный
процессор, память и встроенные устройства
ввода-вывода, размещённые на одном
кристалле полупроводника.

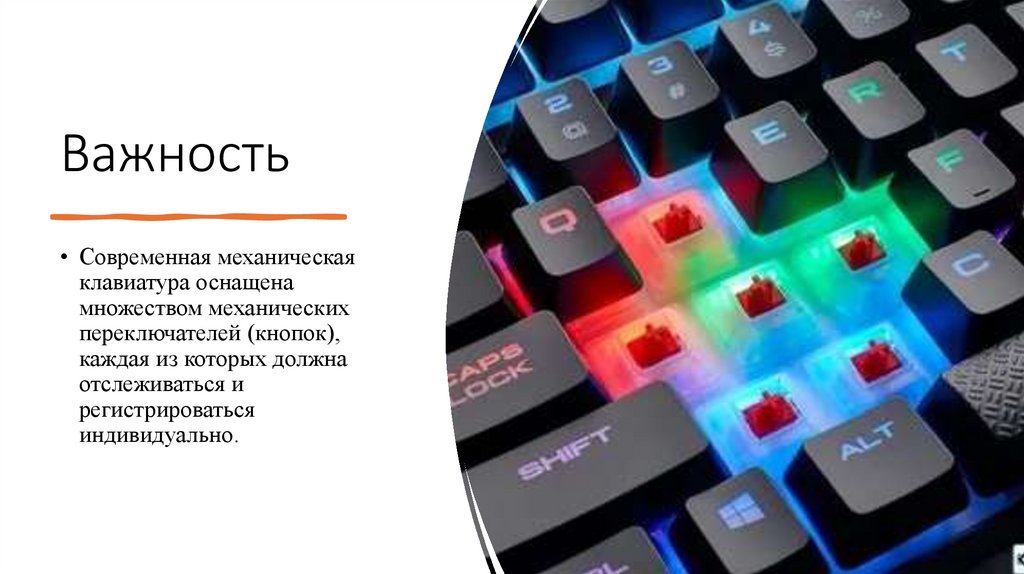

3. Важность

• Современная механическая
клавиатура оснащена
множеством механических
переключателей (кнопок),
каждая из которых должна
отслеживаться и
регистрироваться
индивидуально.

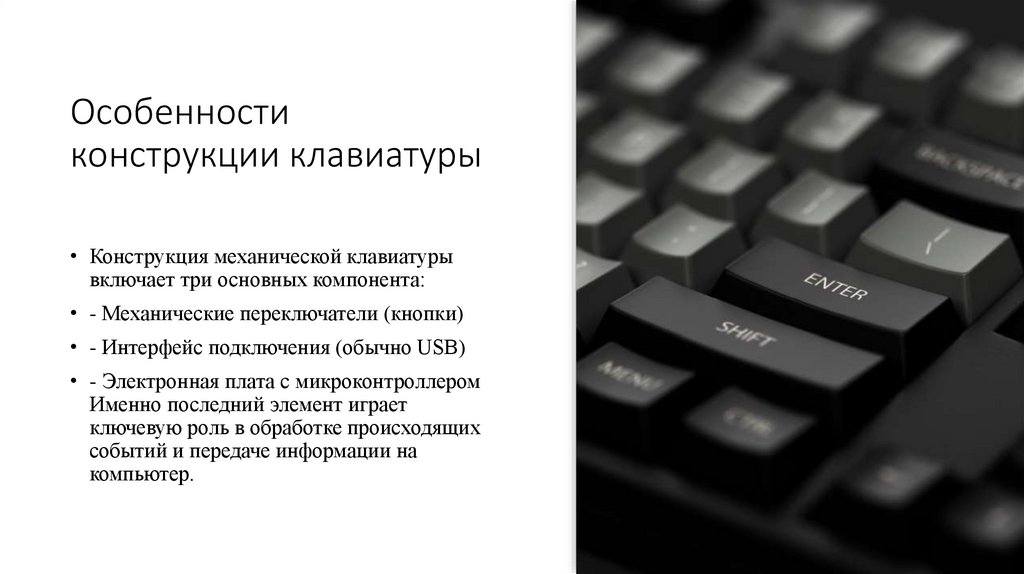

4. Особенности конструкции клавиатуры

• Конструкция механической клавиатуры
включает три основных компонента:
• - Механические переключатели (кнопки)
• - Интерфейс подключения (обычно USB)
• - Электронная плата с микроконтроллером
Именно последний элемент играет
ключевую роль в обработке происходящих
событий и передаче информации на
компьютер.

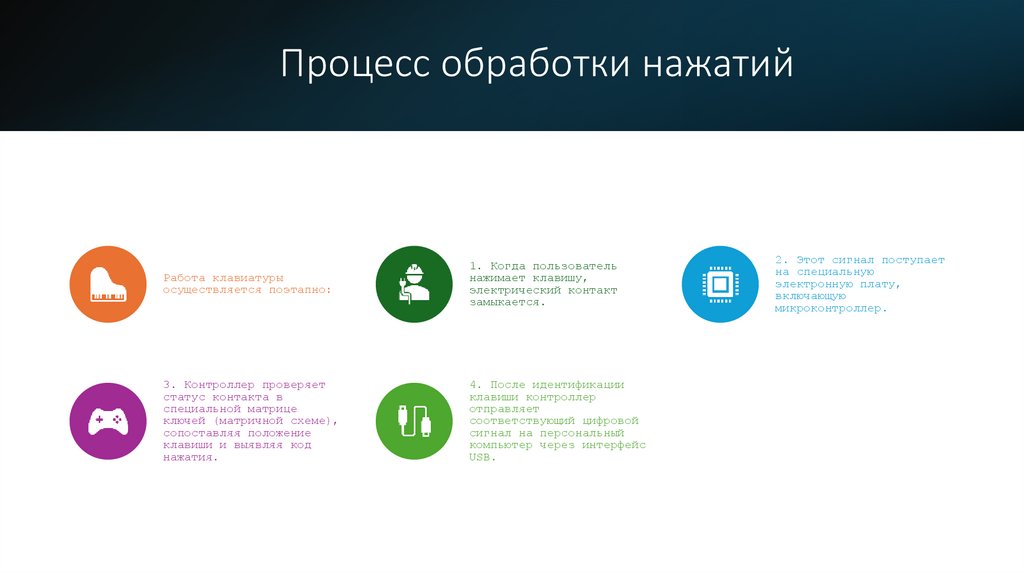

5. Процесс обработки нажатий

Работа клавиатуры
осуществляется поэтапно:
1. Когда пользователь
нажимает клавишу,
электрический контакт
замыкается.
3. Контроллер проверяет
статус контакта в
специальной матрице
ключей (матричной схеме),
сопоставляя положение
клавиши и выявляя код
нажатия.
4. После идентификации
клавиши контроллер
отправляет
соответствующий цифровой
сигнал на персональный
компьютер через интерфейс
USB.
2. Этот сигнал поступает
на специальную
электронную плату,
включающую
микроконтроллер.

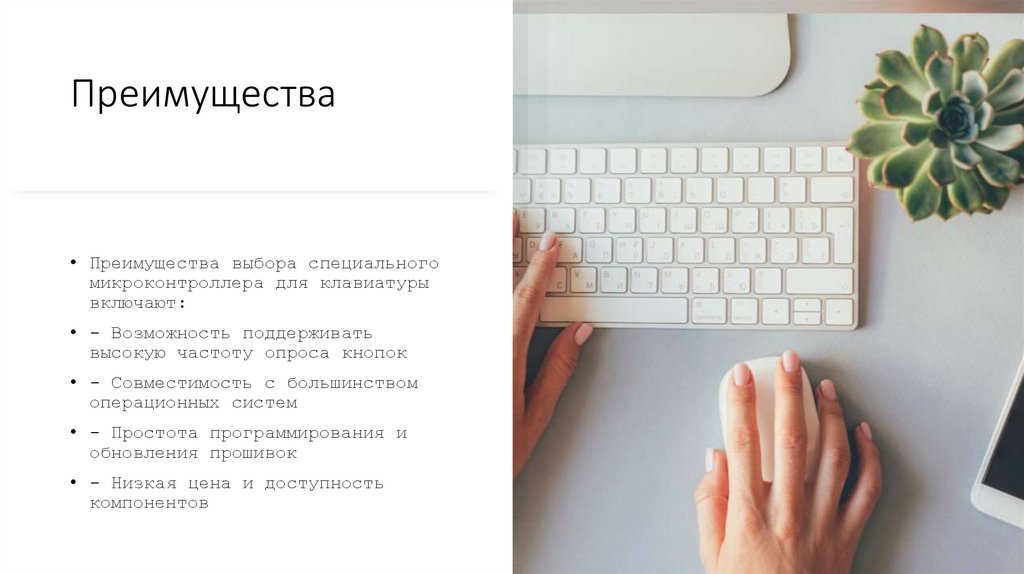

6. Преимущества

• Преимущества выбора специального
микроконтроллера для клавиатуры
включают:
• - Возможность поддерживать
высокую частоту опроса кнопок
• - Совместимость с большинством
операционных систем
• - Простота программирования и
обновления прошивок
• - Низкая цена и доступность
компонентов

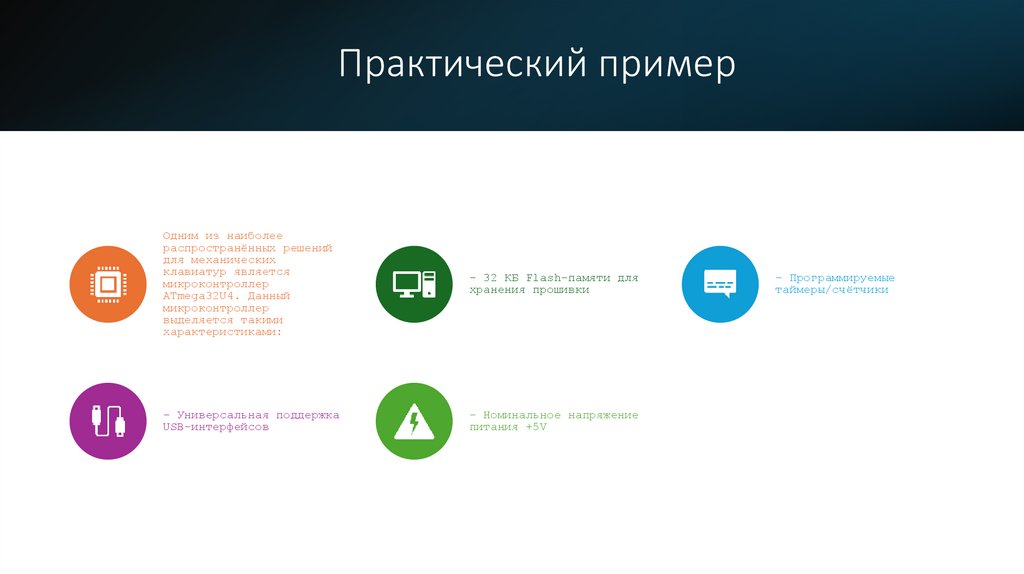

7. Практический пример

Одним из наиболее
распространённых решений
для механических
клавиатур является
микроконтроллер
ATmega32U4. Данный
микроконтроллер
выделяется такими
характеристиками:
- 32 КБ Flash-памяти для
хранения прошивки
- Универсальная поддержка
USB-интерфейсов
- Номинальное напряжение
питания +5V
- Программируемые
таймеры/счётчики

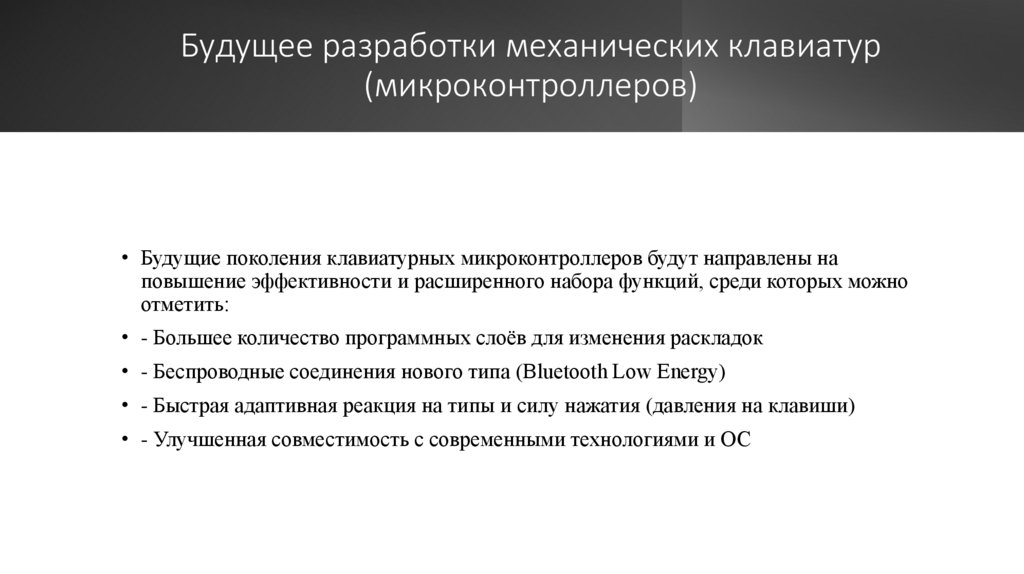

8. Будущее разработки механических клавиатур (микроконтроллеров)

• Будущие поколения клавиатурных микроконтроллеров будут направлены на
повышение эффективности и расширенного набора функций, среди которых можно
отметить:
• - Большее количество программных слоёв для изменения раскладок
• - Беспроводные соединения нового типа (Bluetooth Low Energy)
• - Быстрая адаптивная реакция на типы и силу нажатия (давления на клавиши)
• - Улучшенная совместимость с современными технологиями и ОС

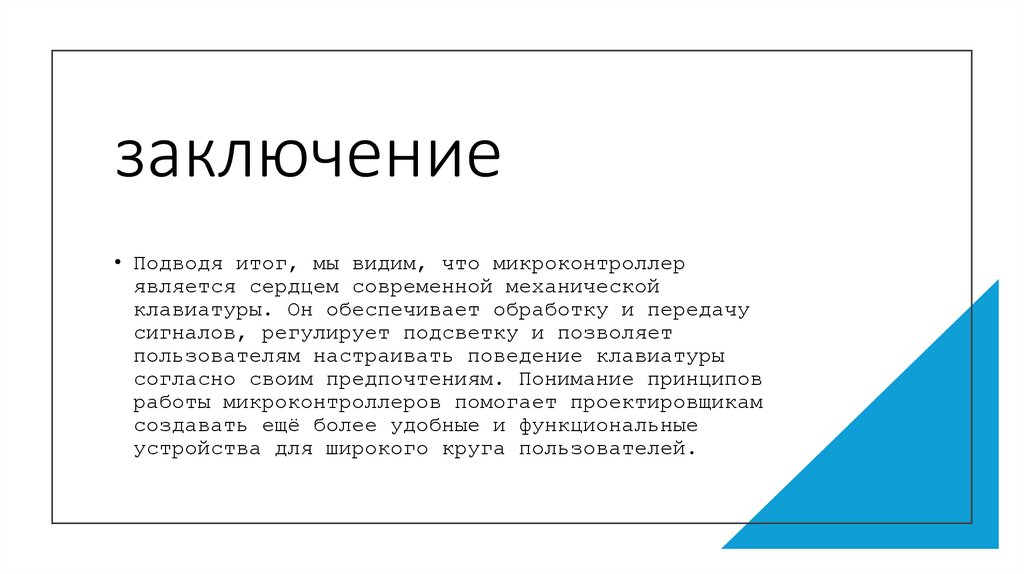

9. заключение

• Подводя итог, мы видим, что микроконтроллер
является сердцем современной механической
клавиатуры. Он обеспечивает обработку и передачу
сигналов, регулирует подсветку и позволяет
пользователям настраивать поведение клавиатуры
согласно своим предпочтениям. Понимание принципов
работы микроконтроллеров помогает проектировщикам
создавать ещё более удобные и функциональные
устройства для широкого круга пользователей.

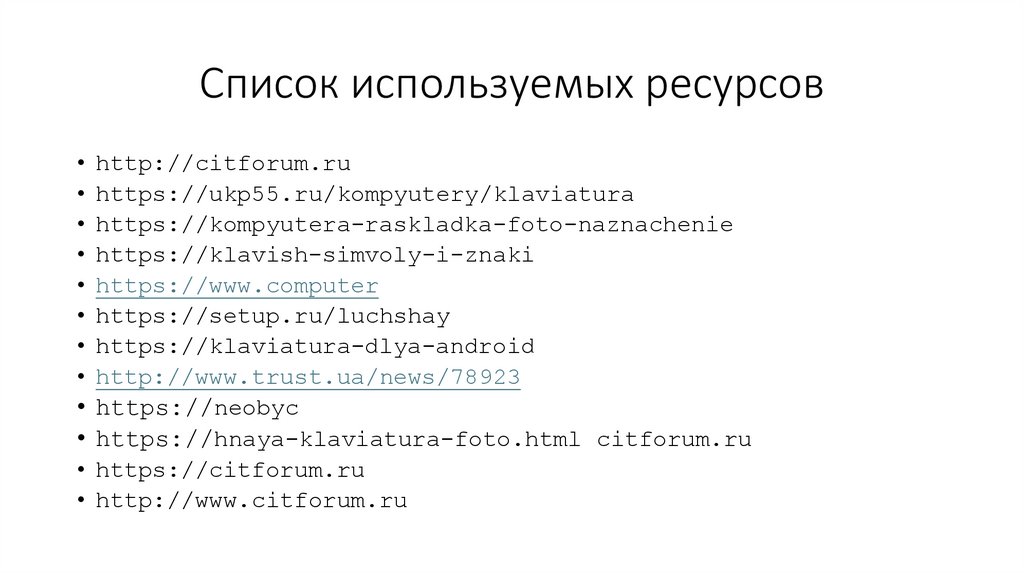

10. Список используемых ресурсов
