SVG traninning

1.

Sieyuan 思源电气
Sieyuan
思源电气
--------Повышение безопасности, управляемости и
эффективности передачи и распределения электроэнергии

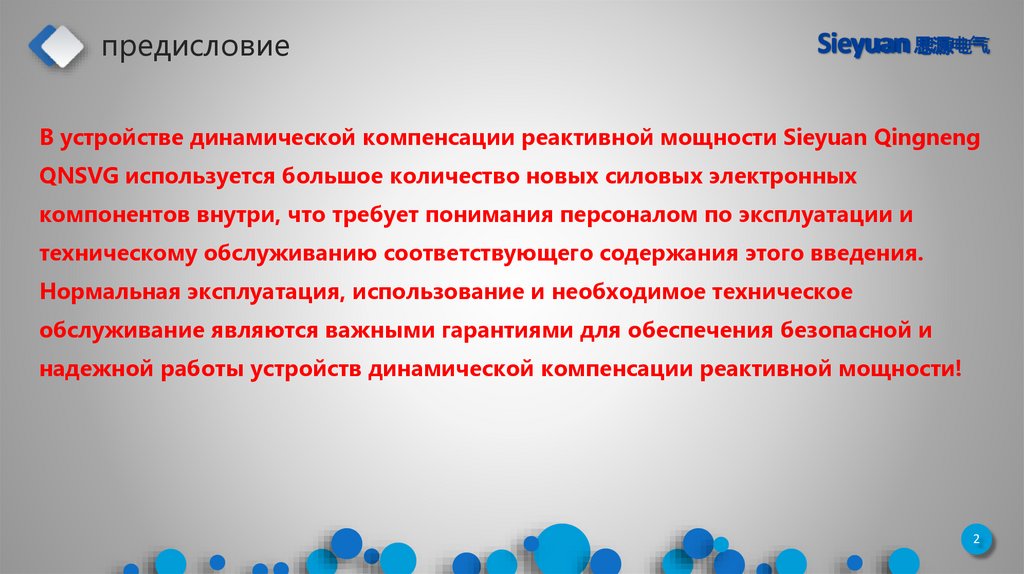

предисловие
Sieyuan 思源电气
Sieyuan
思源电气
В устройстве динамической компенсации реактивной мощности Sieyuan Qingneng
QNSVG используется большое количество новых силовых электронных
компонентов внутри, что требует понимания персоналом по эксплуатации и
техническому обслуживанию соответствующего содержания этого введения.
Нормальная эксплуатация, использование и необходимое техническое
обслуживание являются важными гарантиями для обеспечения безопасной и
надежной работы устройств динамической компенсации реактивной мощности!
2

3.

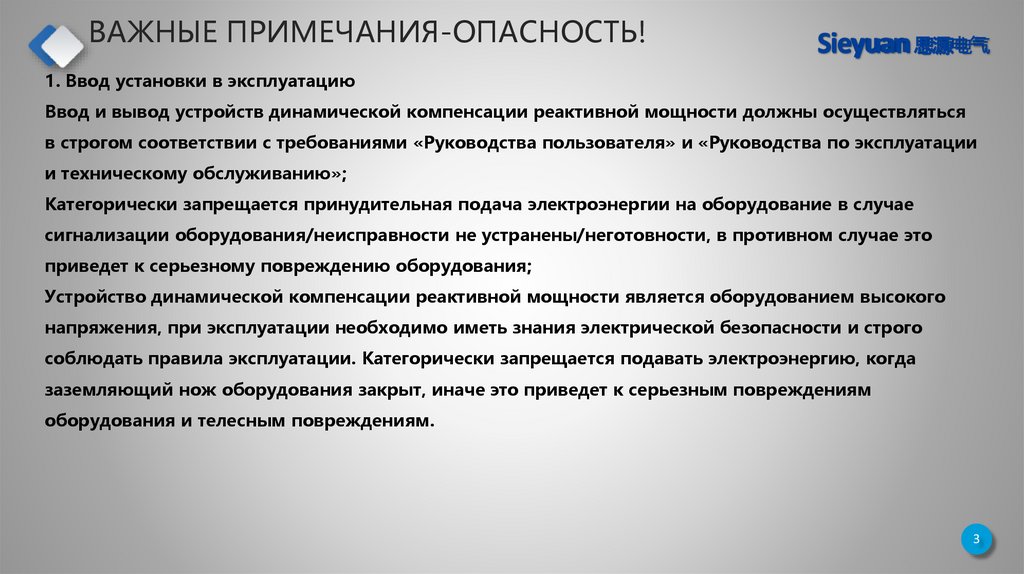

ВАЖНЫЕ ПРИМЕЧАНИЯ-ОПАСНОСТЬ!
Sieyuan 思源电气
Sieyuan
思源电气
1. Ввод установки в эксплуатацию
Ввод и вывод устройств динамической компенсации реактивной мощности должны осуществляться
в строгом соответствии с требованиями «Руководства пользователя» и «Руководства по эксплуатации
и техническому обслуживанию»;
Категорически запрещается принудительная подача электроэнергии на оборудование в случае
сигнализации оборудования/неисправности не устранены/неготовности, в противном случае это
приведет к серьезному повреждению оборудования;
Устройство динамической компенсации реактивной мощности является оборудованием высокого
напряжения, при эксплуатации необходимо иметь знания электрической безопасности и строго
соблюдать правила эксплуатации. Категорически запрещается подавать электроэнергию, когда
заземляющий нож оборудования закрыт, иначе это приведет к серьезным повреждениям
оборудования и телесным повреждениям.
3

4.

Sieyuan 思源电气
Sieyuan
思源电气

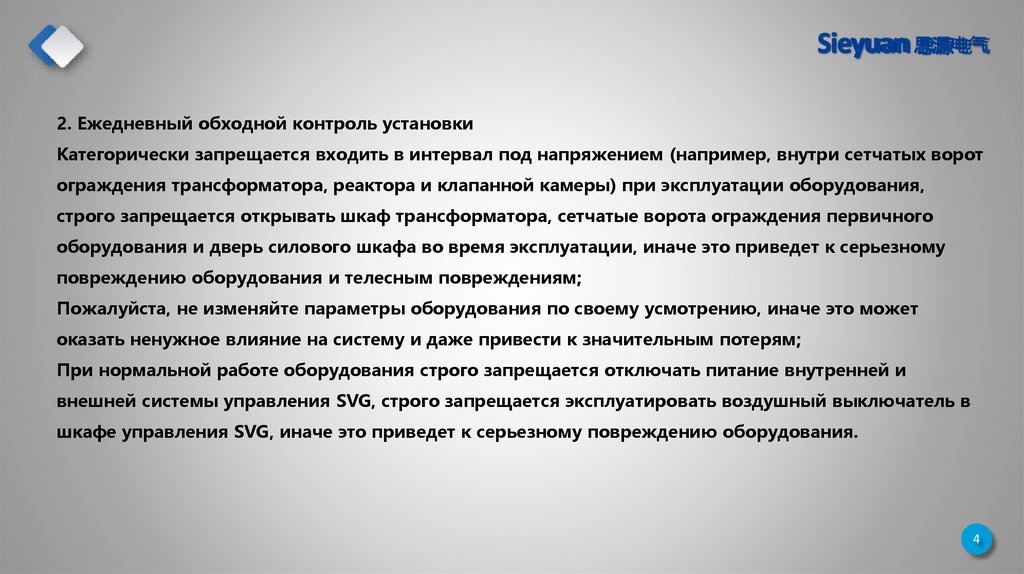

2. Ежедневный обходной контроль установки
Категорически запрещается входить в интервал под напряжением (например, внутри сетчатых ворот
ограждения трансформатора, реактора и клапанной камеры) при эксплуатации оборудования,
строго запрещается открывать шкаф трансформатора, сетчатые ворота ограждения первичного
оборудования и дверь силового шкафа во время эксплуатации, иначе это приведет к серьезному
повреждению оборудования и телесным повреждениям;
Пожалуйста, не изменяйте параметры оборудования по своему усмотрению, иначе это может
оказать ненужное влияние на систему и даже привести к значительным потерям;
При нормальной работе оборудования строго запрещается отключать питание внутренней и
внешней системы управления SVG, строго запрещается эксплуатировать воздушный выключатель в
шкафе управления SVG, иначе это приведет к серьезному повреждению оборудования.
4

5.

Sieyuan 思源电气
Sieyuan
思源电气

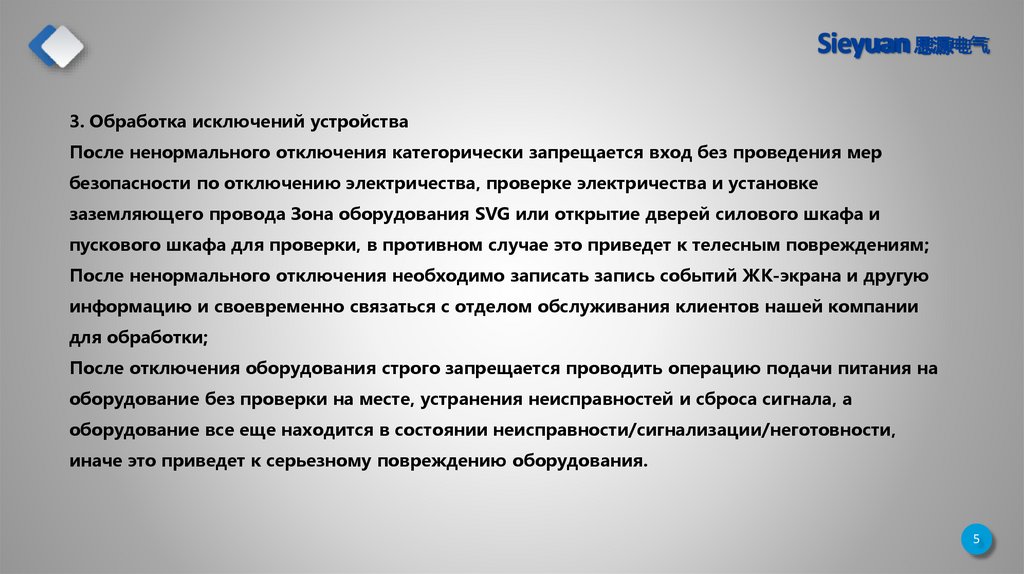

3. Обработка исключений устройства
После ненормального отключения категорически запрещается вход без проведения мер
безопасности по отключению электричества, проверке электричества и установке
заземляющего провода Зона оборудования SVG или открытие дверей силового шкафа и
пускового шкафа для проверки, в противном случае это приведет к телесным повреждениям;
После ненормального отключения необходимо записать запись событий ЖК-экрана и другую
информацию и своевременно связаться с отделом обслуживания клиентов нашей компании
для обработки;
После отключения оборудования строго запрещается проводить операцию подачи питания на
оборудование без проверки на месте, устранения неисправностей и сброса сигнала, а
оборудование все еще находится в состоянии неисправности/сигнализации/неготовности,
иначе это приведет к серьезному повреждению оборудования.
5

6.

ВАЖНЫЕ ПРИМЕЧАНИЯ-ОПАСНОСТЬ!
Sieyuan 思源电气
Sieyuan
思源电气

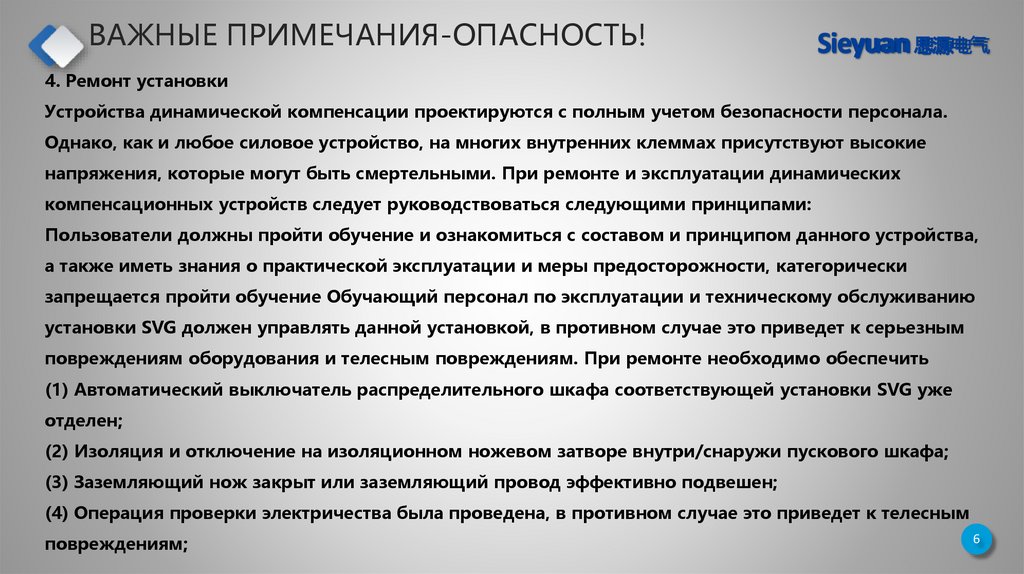

4. Ремонт установки
Устройства динамической компенсации проектируются с полным учетом безопасности персонала.
Однако, как и любое силовое устройство, на многих внутренних клеммах присутствуют высокие
напряжения, которые могут быть смертельными. При ремонте и эксплуатации динамических
компенсационных устройств следует руководствоваться следующими принципами:
Пользователи должны пройти обучение и ознакомиться с составом и принципом данного устройства,
а также иметь знания о практической эксплуатации и меры предосторожности, категорически
запрещается пройти обучение Обучающий персонал по эксплуатации и техническому обслуживанию
установки SVG должен управлять данной установкой, в противном случае это приведет к серьезным
повреждениям оборудования и телесным повреждениям. При ремонте необходимо обеспечить
(1) Автоматический выключатель распределительного шкафа соответствующей установки SVG уже
отделен;
(2) Изоляция и отключение на изоляционном ножевом затворе внутри/снаружи пускового шкафа;
(3) Заземляющий нож закрыт или заземляющий провод эффективно подвешен;
(4) Операция проверки электричества была проведена, в противном случае это приведет к телесным
повреждениям;
6

7.

Sieyuan 思源电气
Sieyuan
思源电气
При работе должно присутствовать другой опекун, строго запрещается выполнять ремонтные работы
оборудования одним лицом; При обработке или измерении внутренних компонентов динамического
компенсационного устройства необходимо быть очень осторожным, не допускать короткого
соединения проводов прибора друг с другом или контакта с другими клеммами, строго запрещается
короткое замыкание сигнала PT и открытие сигнала CT при ремонте, иначе это приведет к серьезной
неисправности оборудования и аномалии другого оборудования. В целях безопасности строго
запрещается эксплуатация динамического компенсационного устройства без эффективного закрытия
дверей шкафа/сеточных дверей, в противном случае это приведет к телесным повреждениям;
Замена силового модуля должна производиться только после отключения электроэнергии устройства
динамической компенсации более 15 минут, строго запрещается заменить блок силовых клапанов без
проверки и разряда электроэнергии, в противном случае это приведет к телесным повреждениям;

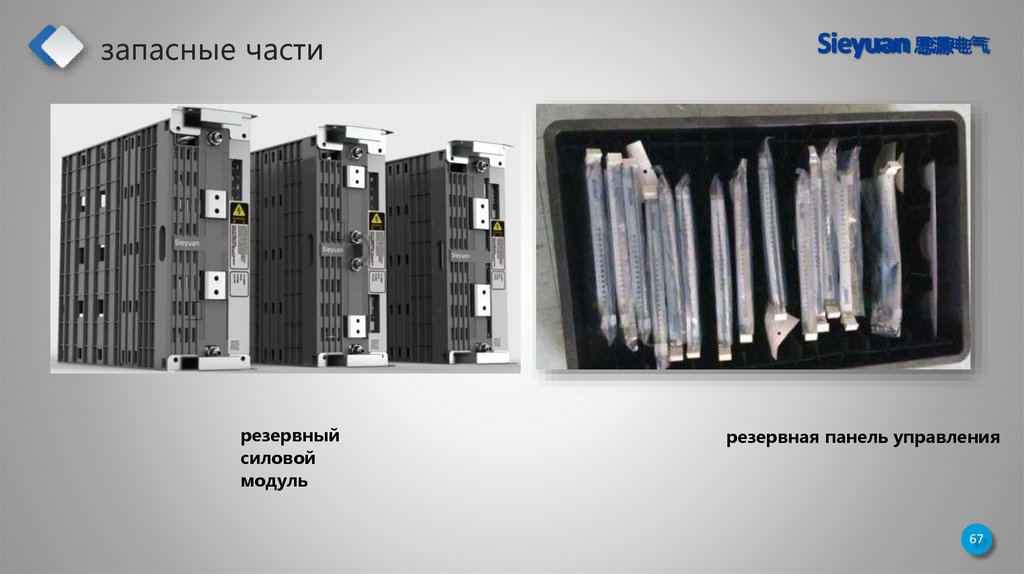

Заменные запасные части должны быть запасными частями, предоставленными Siyuan Qingneng Electric
and Electronics Co., Ltd. и прошедшими проверку. Если использовать запасные части третьей стороны для
эксплуатации и технического обслуживания, наша компания не несет ответственности за последствия
оборудования и имеет право отказаться от дальнейшего предоставления любых видов услуг по ремонту
и техническому обслуживанию данного продукта.
7

8.

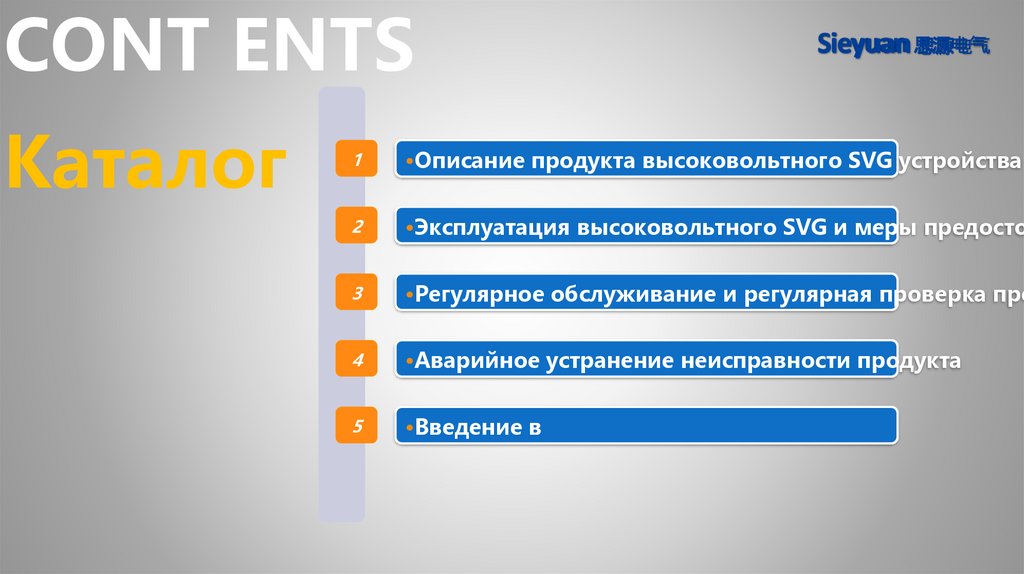

CONT ENTS
Каталог
Sieyuan 思源电气
Sieyuan
思源电气
1
•Описание продукта высоковольтного SVG устройства
2
•Эксплуатация высоковольтного SVG и меры предосто
3
•Регулярное обслуживание и регулярная проверка про
4
•Аварийное устранение неисправности продукта
5
•Введение в

9.

Sieyuan 思源电气
Sieyuan
思源电气
ПАРТ
1
Описание продукта
высоковольтного
SVG устройства

10.

Обзор высоковольтного SVG/STATCOM
Sieyuan 思源电气
Sieyuan
思源电气

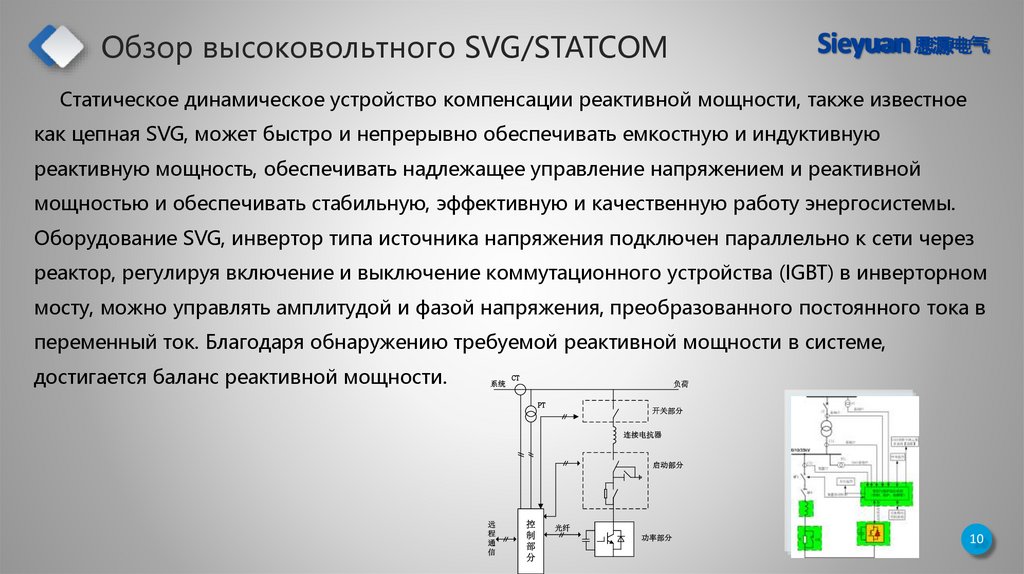

Статическое динамическое устройство компенсации реактивной мощности, также известное
как цепная SVG, может быстро и непрерывно обеспечивать емкостную и индуктивную
реактивную мощность, обеспечивать надлежащее управление напряжением и реактивной
мощностью и обеспечивать стабильную, эффективную и качественную работу энергосистемы.
Оборудование SVG, инвертор типа источника напряжения подключен параллельно к сети через
реактор, регулируя включение и выключение коммутационного устройства (IGBT) в инверторном
мосту, можно управлять амплитудой и фазой напряжения, преобразованного постоянного тока в
переменный ток. Благодаря обнаружению требуемой реактивной мощности в системе,
достигается баланс реактивной мощности.
系统
CT
负荷
PT
开关部分
连接电抗器
启动部分
远
程
通
信
控
制
部
分
光纤
功率部分
10

11.

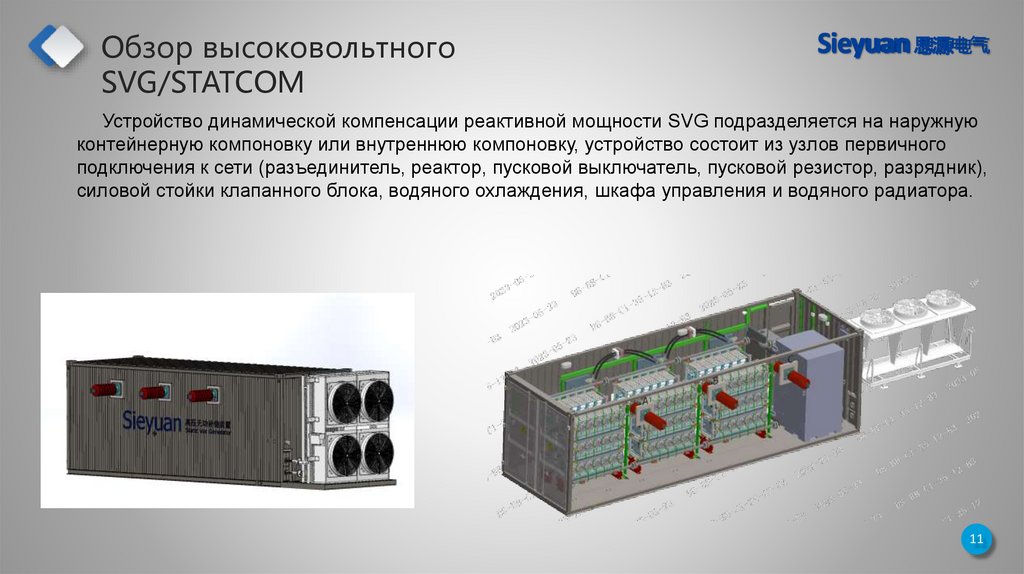

Обзор высоковольтного
SVG/STATCOM
Sieyuan 思源电气
Sieyuan
思源电气
Устройство динамической компенсации реактивной мощности SVG подразделяется на наружную
контейнерную компоновку или внутреннюю компоновку, устройство состоит из узлов первичного
подключения к сети (разъединитель, реактор, пусковой выключатель, пусковой резистор, разрядник),
силовой стойки клапанного блока, водяного охлаждения, шкафа управления и водяного радиатора.
11

12.

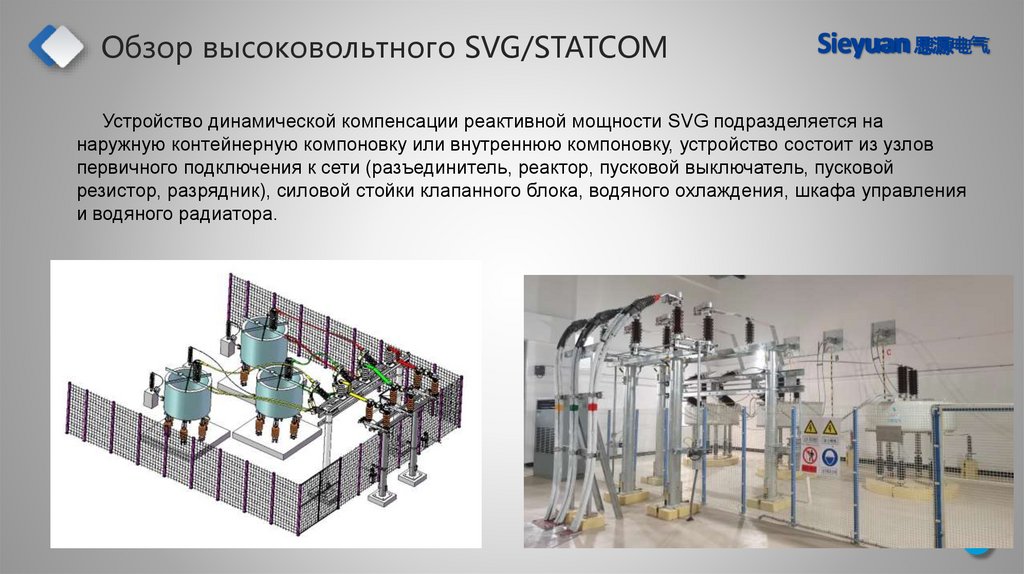

Обзор высоковольтного SVG/STATCOM
Sieyuan 思源电气
Sieyuan
思源电气
Устройство динамической компенсации реактивной мощности SVG подразделяется на
наружную контейнерную компоновку или внутреннюю компоновку, устройство состоит из узлов
первичного подключения к сети (разъединитель, реактор, пусковой выключатель, пусковой
резистор, разрядник), силовой стойки клапанного блока, водяного охлаждения, шкафа управления
и водяного радиатора.
12

13.

Обзор высоковольтного
SVG/STATCOM
Sieyuan 思源电气
Sieyuan
思源电气

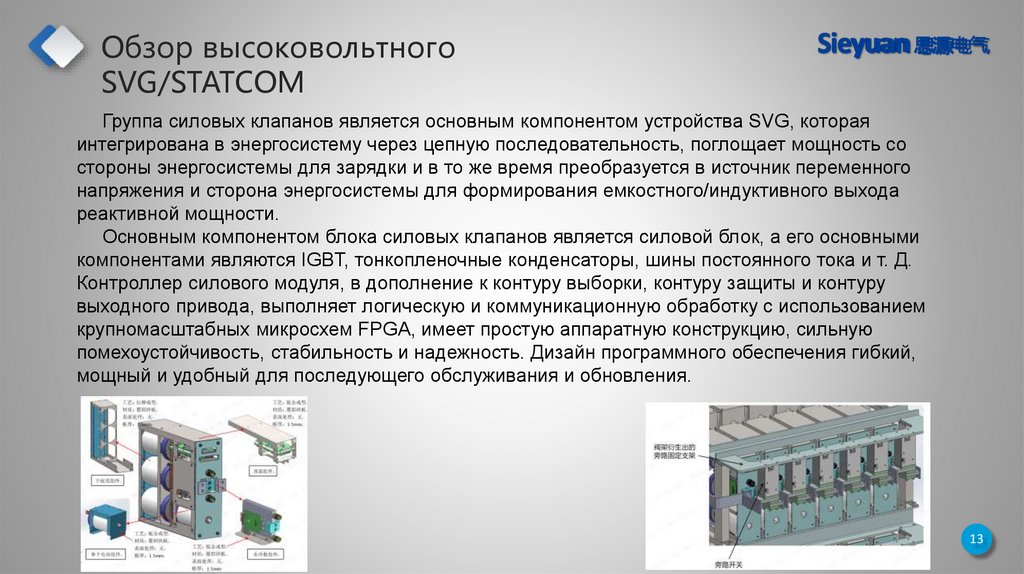

Группа силовых клапанов является основным компонентом устройства SVG, которая
интегрирована в энергосистему через цепную последовательность, поглощает мощность со
стороны энергосистемы для зарядки и в то же время преобразуется в источник переменного
напряжения и сторона энергосистемы для формирования емкостного/индуктивного выхода
реактивной мощности.
Основным компонентом блока силовых клапанов является силовой блок, а его основными
компонентами являются IGBT, тонкопленочные конденсаторы, шины постоянного тока и т. Д.
Контроллер силового модуля, в дополнение к контуру выборки, контуру защиты и контуру
выходного привода, выполняет логическую и коммуникационную обработку с использованием
крупномасштабных микросхем FPGA, имеет простую аппаратную конструкцию, сильную
помехоустойчивость, стабильность и надежность. Дизайн программного обеспечения гибкий,
мощный и удобный для последующего обслуживания и обновления.
13

14.

Обзор высоковольтного
SVG/STATCOM
Sieyuan 思源电气
Sieyuan
思源电气

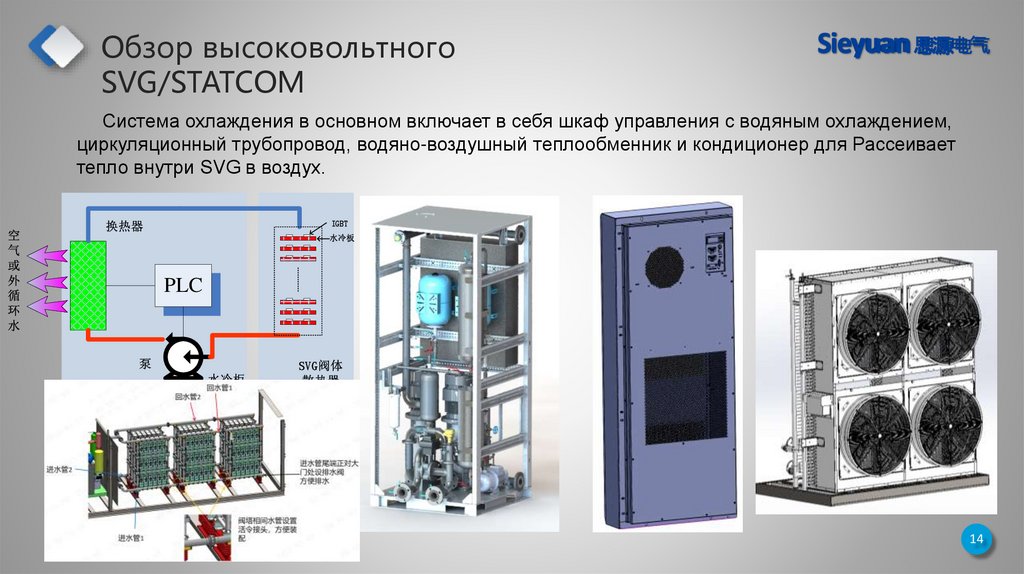

Система охлаждения в основном включает в себя шкаф управления с водяным охлаждением,
циркуляционный трубопровод, водяно-воздушный теплообменник и кондиционер для Рассеивает
тепло внутри SVG в воздух.
空
气
或
外
循
环
水
IGBT
换热器
水冷板
PLC
泵
水冷柜
SVG阀体
散热器
14

15.

Sieyuan 思源电气
思源电气

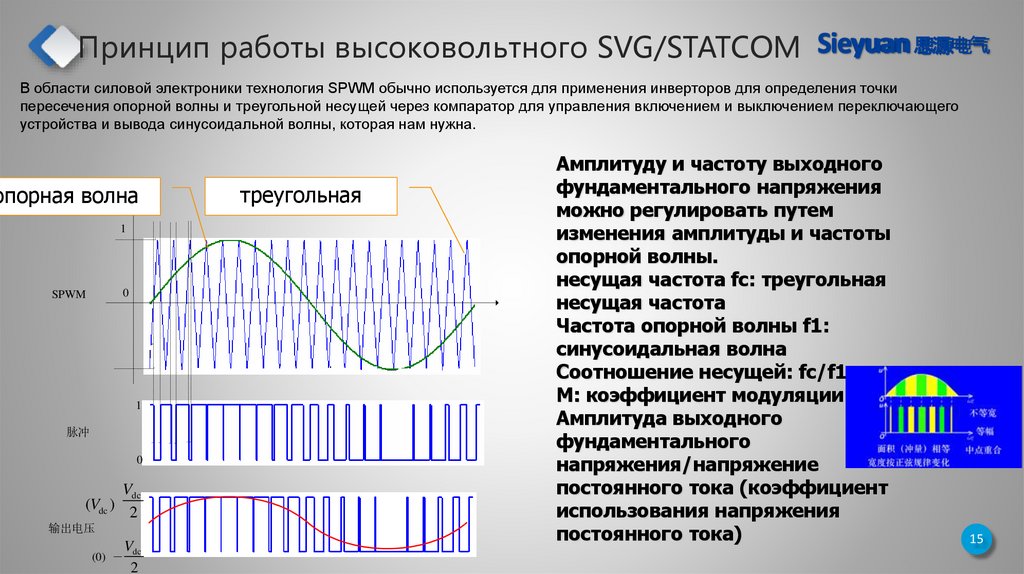

Принцип работы высоковольтного SVG/STATCOM Sieyuan
В области силовой электроники технология SPWM обычно используется для применения инверторов для определения точки
пересечения опорной волны и треугольной несущей через компаратор для управления включением и выключением переключающего
устройства и вывода синусоидальной волны, которая нам нужна.
опорная волна
1
0
SPWM
1
脉冲
0
Vdc
(Vdc ) 2
输出电压
Vdc
(0)
2
треугольная
Амплитуду и частоту выходного
фундаментального напряжения
можно регулировать путем
изменения амплитуды и частоты
опорной волны.
несущая частота fc: треугольная
несущая частота
Частота опорной волны f1:
синусоидальная волна
Соотношение несущей: fc/f1
M: коэффициент модуляции
Амплитуда выходного
фундаментального
напряжения/напряжение
постоянного тока (коэффициент
использования напряжения
постоянного тока)
15

16.

Sieyuan思源电气
思源电气

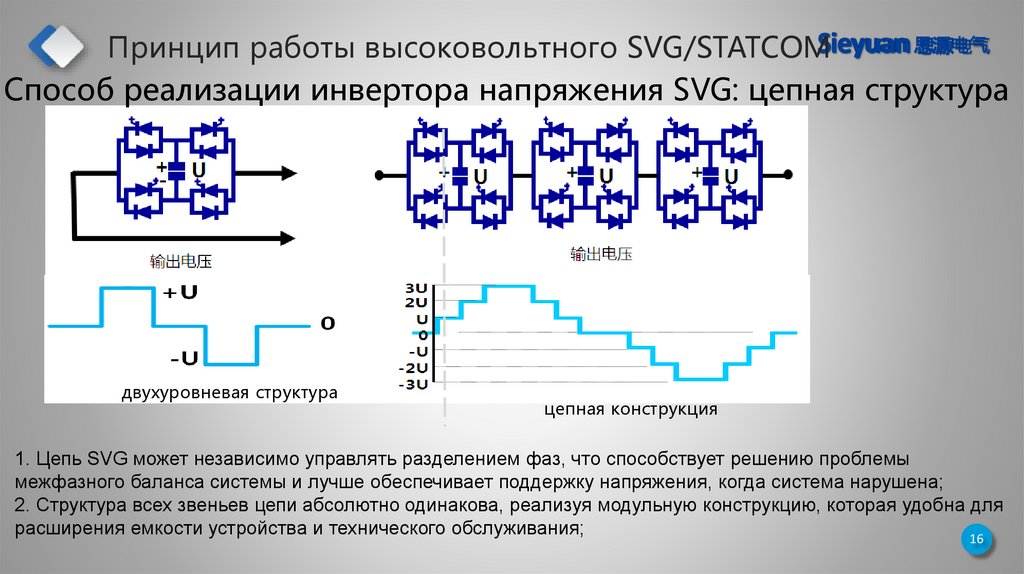

Принцип работы высоковольтного SVG/STATCOMSieyuan
Способ реализации инвертора напряжения SVG: цепная структура
двухуровневая структура
цепная конструкция
1. Цепь SVG может независимо управлять разделением фаз, что способствует решению проблемы
межфазного баланса системы и лучше обеспечивает поддержку напряжения, когда система нарушена;
2. Структура всех звеньев цепи абсолютно одинакова, реализуя модульную конструкцию, которая удобна для
расширения емкости устройства и технического обслуживания;
16

17.

Sieyuan 思源电气
思源电气
Принцип работы высоковольтного SVG/STATCOM Sieyuan

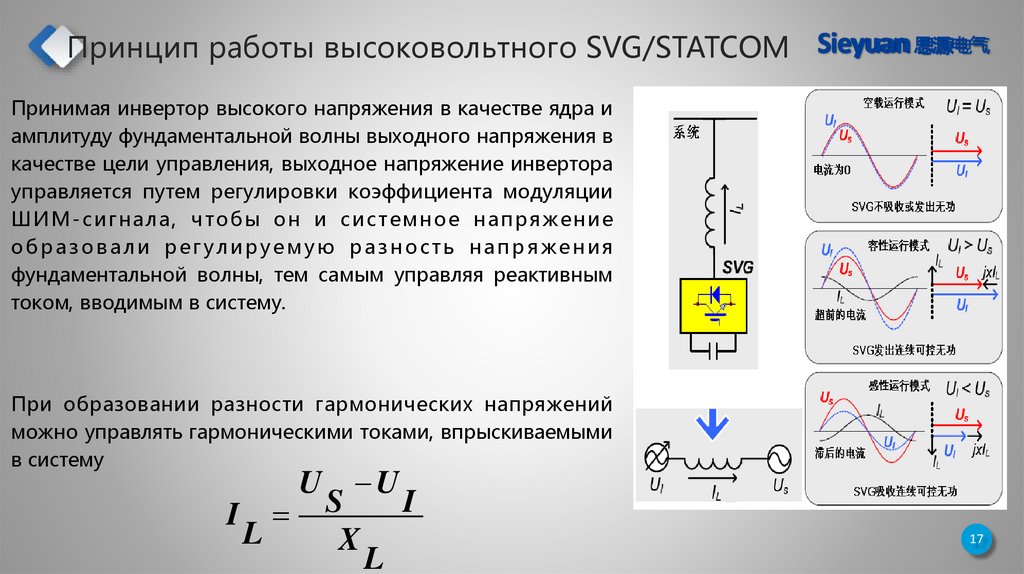

Принимая инвертор высокого напряжения в качестве ядра и
амплитуду фундаментальной волны выходного напряжения в
качестве цели управления, выходное напряжение инвертора
управляется путем регулировки коэффициента модуляции
ШИМ-сигнала, чтобы он и системное напряжение
образовали регулируемую разность напряжения
фундаментальной волны, тем самым управляя реактивным
током, вводимым в систему.
При образовании разности гармонических напряжений
можно управлять гармоническими токами, впрыскиваемыми
в систему
U U
I
I S
L
X
L
17

18.

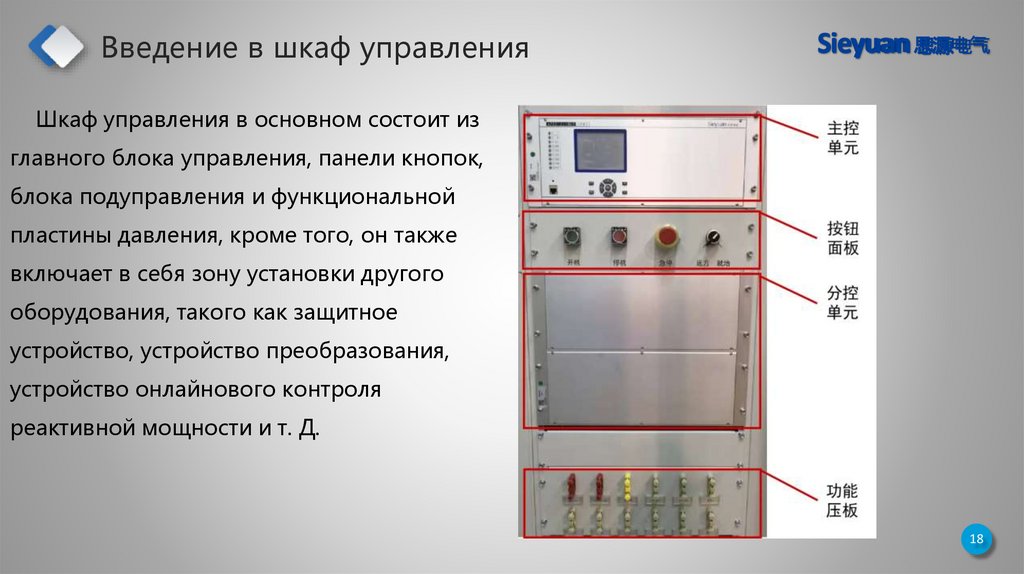

Введение в шкаф управления
Sieyuan 思源电气
Sieyuan
思源电气
Шкаф управления в основном состоит из
главного блока управления, панели кнопок,
блока подуправления и функциональной
пластины давления, кроме того, он также
включает в себя зону установки другого
оборудования, такого как защитное
устройство, устройство преобразования,
устройство онлайнового контроля
реактивной мощности и т. Д.
18

19.

Введение в шкаф управления
Sieyuan 思源电气
Sieyuan
思源电气

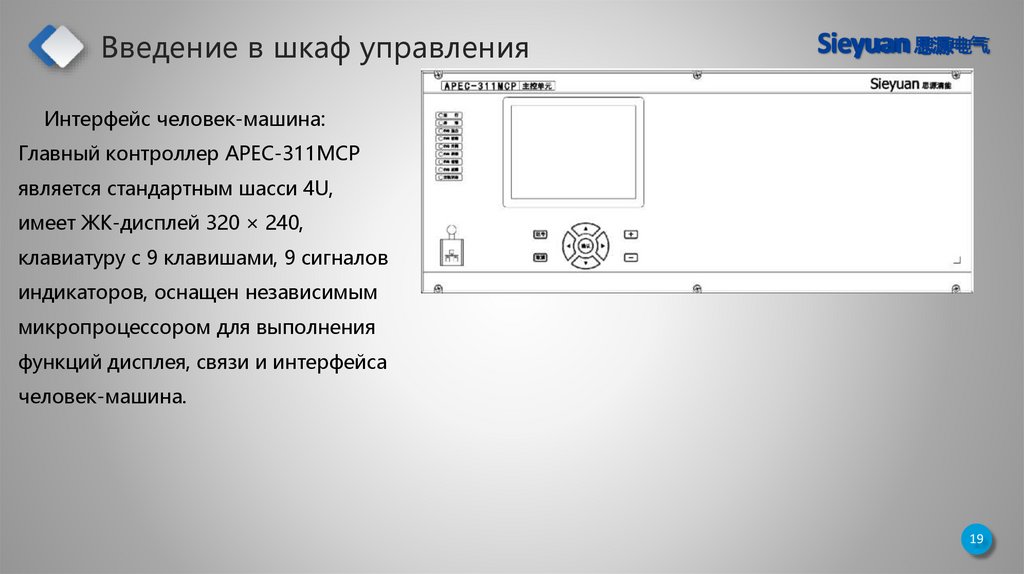

Интерфейс человек-машина:
Главный контроллер APEC-311MCP
является стандартным шасси 4U,
имеет ЖК-дисплей 320 × 240,
клавиатуру с 9 клавишами, 9 сигналов
индикаторов, оснащен независимым
микропроцессором для выполнения
функций дисплея, связи и интерфейса
человек-машина.
19

20.

Sieyuan 思源电气
Sieyuan
思源电气

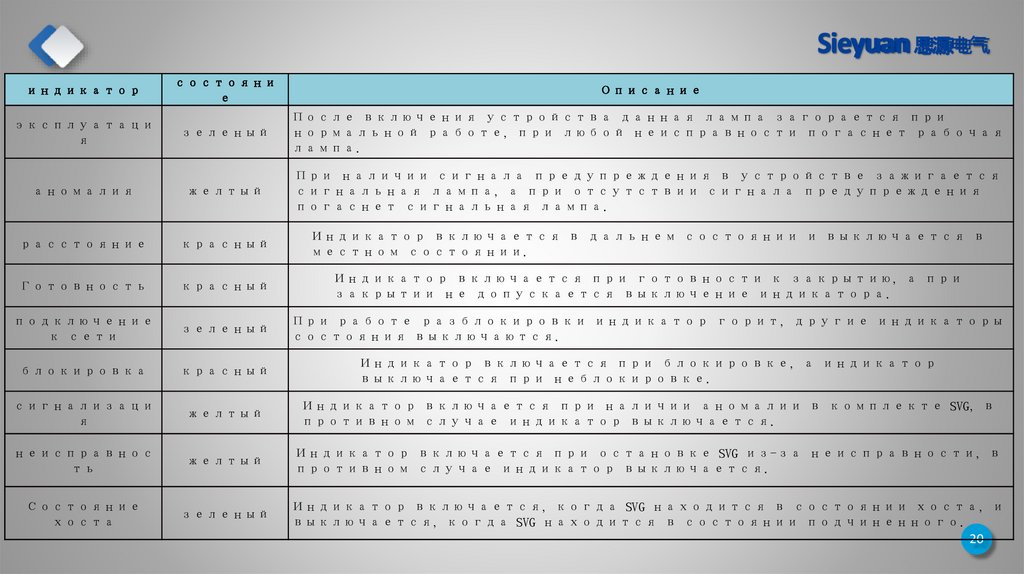

состояни
е
Описание
зеленый
После включения устройства данная лампа загорается при
нормальной работе, при любой неисправности погаснет рабочая
лампа.
аномалия
желтый
При наличии сигнала предупреждения в устройстве зажигается
сигнальная лампа, а при отсутствии сигнала предупреждения
погаснет сигнальная лампа.
расстояние
красный
Индикатор включается в дальнем состоянии и выключается в
местном состоянии.
Готовность
красный
Индикатор включается при готовности к закрытию, а при
закрытии не допускается выключение индикатора.
подключение
к сети
зеленый
При работе разблокировки индикатор горит, другие индикаторы
состояния выключаются.
блокировка
красный
Индикатор включается при блокировке, а индикатор
выключается при неблокировке.
сигнализаци
я
желтый
Индикатор включается при наличии аномалии в комплекте SVG, в
противном случае индикатор выключается.
неисправнос
ть
желтый
Индикатор включается при остановке SVG из-за неисправности, в
противном случае индикатор выключается.
Состояние
хоста
зеленый
Индикатор включается, когда SVG находится в состоянии хоста, и
выключается, когда SVG находится в состоянии подчиненного.
индикатор
эксплуатаци
я
20

21.

Введение в шкаф управления
Sieyuan 思源电气
Sieyuan
思源电气
主菜单

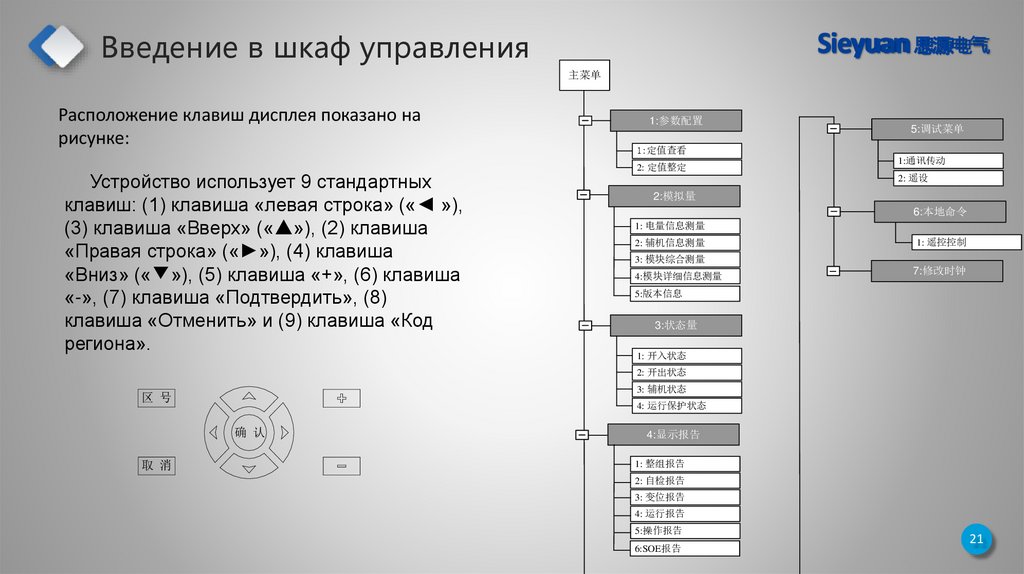

Расположение клавиш дисплея показано на
рисунке:
Устройство использует 9 стандартных
клавиш: (1) клавиша «левая строка» («◄ »),
(3) клавиша «Вверх» («▲»), (2) клавиша
«Правая строка» («►»), (4) клавиша
«Вниз» («▼»), (5) клавиша «+», (6) клавиша
«-», (7) клавиша «Подтвердить», (8)
клавиша «Отменить» и (9) клавиша «Код
региона».
1:参数配置
5:调试菜单
1:定值查看
2: 定值整定
1:通讯传动
2: 遥设
2:模拟量
6:本地命令
1: 电量信息测量
2: 辅机信息测量
1: 遥控控制
3: 模块综合测量
4:模块详细信息测量
7:修改时钟
5:版本信息
3:状态量
1: 开入状态
2: 开出状态
3: 辅机状态
区号
4: 运行保护状态
确认
取消
4:显示报告
1: 整组报告
2: 自检报告
3: 变位报告
4: 运行报告
5:操作报告
6:SOE报告
21

22.

Sieyuan 思源电气
Sieyuan
思源电气

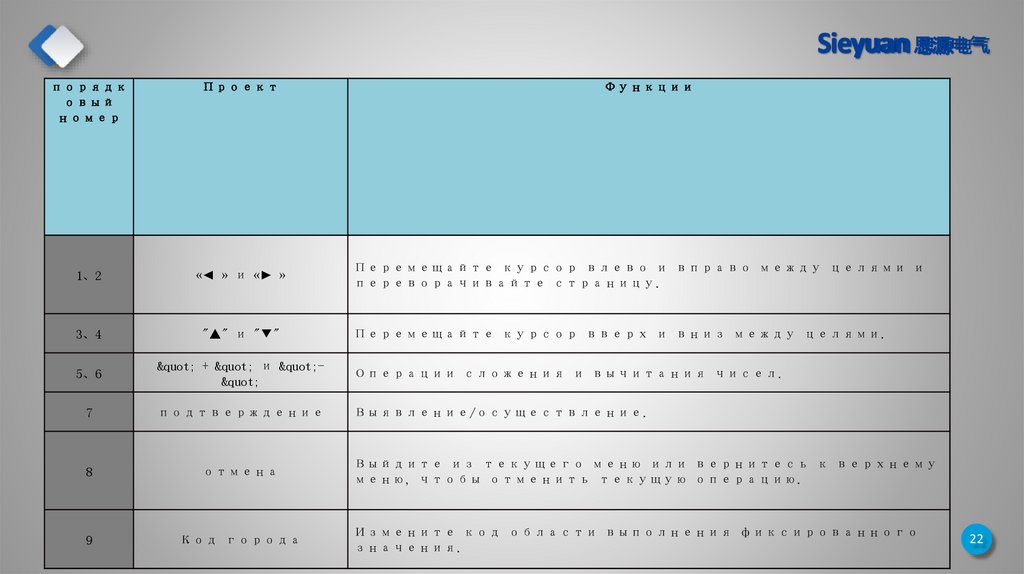

порядк
овый
номер
Проект
Функции
1、2
«◄ » и «► »
Перемещайте курсор влево и вправо между целями и
переворачивайте страницу.
3、4
"▲" и "▼"
Перемещайте курсор вверх и вниз между целями.
5、6
" + " и ""
Операции сложения и вычитания чисел.
7
подтверждение
Выявление/осуществление.
8
отмена
9
Код города
Выйдите из текущего меню или вернитесь к верхнему
меню, чтобы отменить текущую операцию.
Измените код области выполнения фиксированного
значения.
22

23.

Введение в шкаф управления
Sieyuan 思源电气
Sieyuan
思源电气

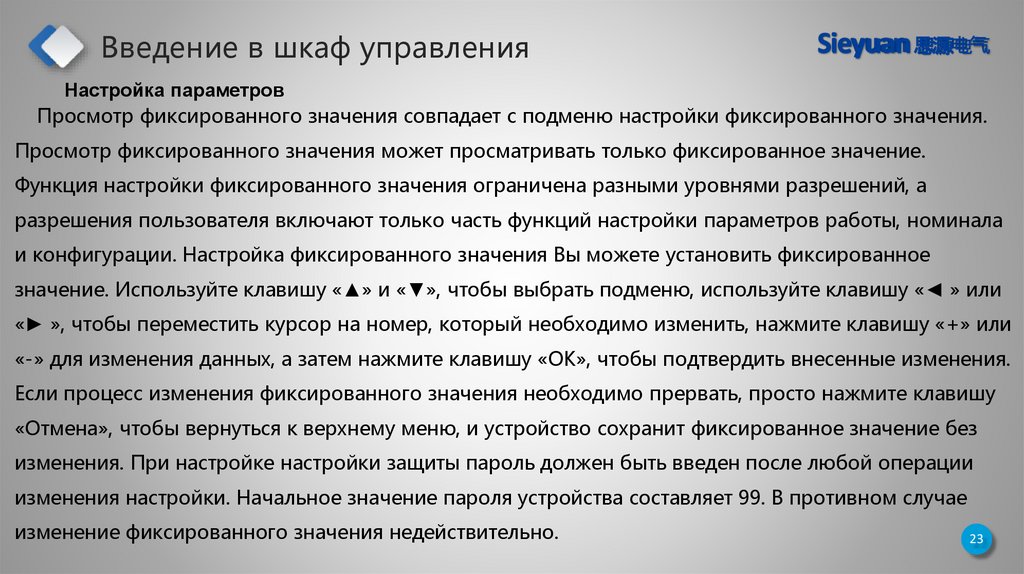

Настройка параметров
Просмотр фиксированного значения совпадает с подменю настройки фиксированного значения.
Просмотр фиксированного значения может просматривать только фиксированное значение.
Функция настройки фиксированного значения ограничена разными уровнями разрешений, а
разрешения пользователя включают только часть функций настройки параметров работы, номинала
и конфигурации. Настройка фиксированного значения Вы можете установить фиксированное
значение. Используйте клавишу «▲» и «▼», чтобы выбрать подменю, используйте клавишу «◄ » или
«► », чтобы переместить курсор на номер, который необходимо изменить, нажмите клавишу «+» или
«-» для изменения данных, а затем нажмите клавишу «ОК», чтобы подтвердить внесенные изменения.
Если процесс изменения фиксированного значения необходимо прервать, просто нажмите клавишу
«Отмена», чтобы вернуться к верхнему меню, и устройство сохранит фиксированное значение без
изменения. При настройке настройки защиты пароль должен быть введен после любой операции
изменения настройки. Начальное значение пароля устройства составляет 99. В противном случае
изменение фиксированного значения недействительно.
23

24.

Sieyuan 思源电气
Sieyuan
思源电气
Параметры устройства были установлены на заводе и проверены и
проверены. Пожалуйста, не изменяйте их по желанию без разрешения, в
противном случае компания не несет ответственности за повреждение
устройства или телесные повреждения.
24

25.

Введение в шкаф управления
Sieyuan 思源电气
Sieyuan
思源电气

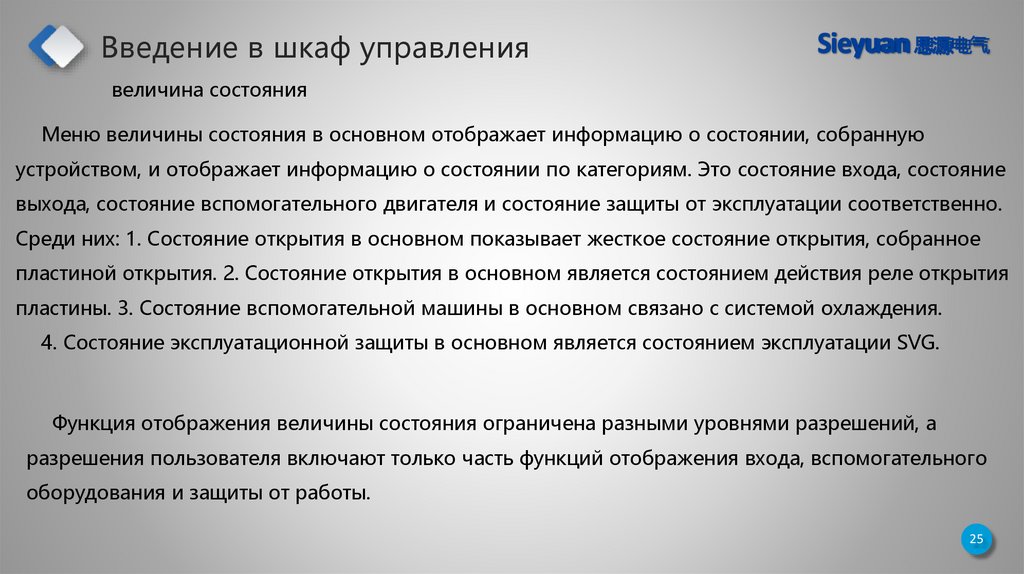

величина состояния
Меню величины состояния в основном отображает информацию о состоянии, собранную
устройством, и отображает информацию о состоянии по категориям. Это состояние входа, состояние
выхода, состояние вспомогательного двигателя и состояние защиты от эксплуатации соответственно.
Среди них: 1. Состояние открытия в основном показывает жесткое состояние открытия, собранное
пластиной открытия. 2. Состояние открытия в основном является состоянием действия реле открытия
пластины. 3. Состояние вспомогательной машины в основном связано с системой охлаждения.
4. Состояние эксплуатационной защиты в основном является состоянием эксплуатации SVG.
Функция отображения величины состояния ограничена разными уровнями разрешений, а
разрешения пользователя включают только часть функций отображения входа, вспомогательного
оборудования и защиты от работы.
25

26.

Введение в шкаф управления
Sieyuan 思源电气
Sieyuan
思源电气

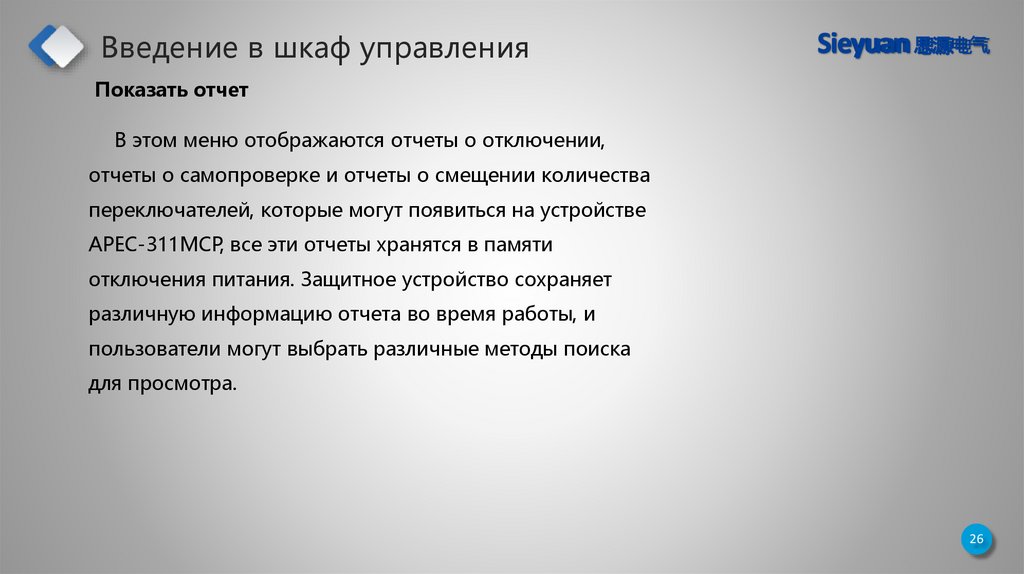

Показать отчет
В этом меню отображаются отчеты о отключении,
отчеты о самопроверке и отчеты о смещении количества
переключателей, которые могут появиться на устройстве
APEC-311MCP, все эти отчеты хранятся в памяти
отключения питания. Защитное устройство сохраняет
различную информацию отчета во время работы, и
пользователи могут выбрать различные методы поиска
для просмотра.
26

27.

Введение в шкаф управления
Sieyuan 思源电气
Sieyuan
思源电气

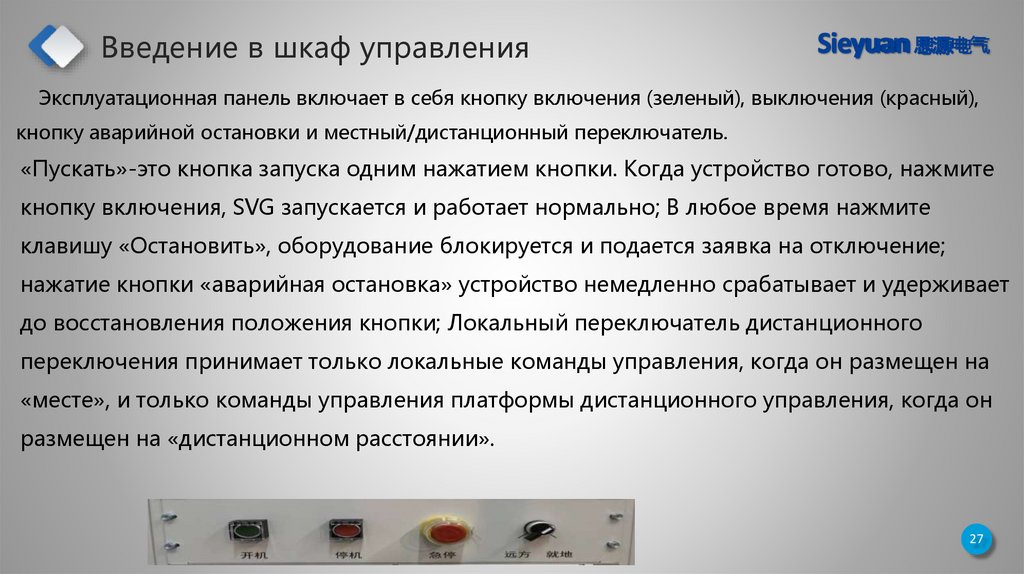

Эксплуатационная панель включает в себя кнопку включения (зеленый), выключения (красный),
кнопку аварийной остановки и местный/дистанционный переключатель.
«Пускать»-это кнопка запуска одним нажатием кнопки. Когда устройство готово, нажмите
кнопку включения, SVG запускается и работает нормально; В любое время нажмите
клавишу «Остановить», оборудование блокируется и подается заявка на отключение;
нажатие кнопки «аварийная остановка» устройство немедленно срабатывает и удерживает
до восстановления положения кнопки; Локальный переключатель дистанционного
переключения принимает только локальные команды управления, когда он размещен на
«месте», и только команды управления платформы дистанционного управления, когда он
размещен на «дистанционном расстоянии».
27

28.

Введение в шкаф управления
Sieyuan 思源电气
Sieyuan
思源电气

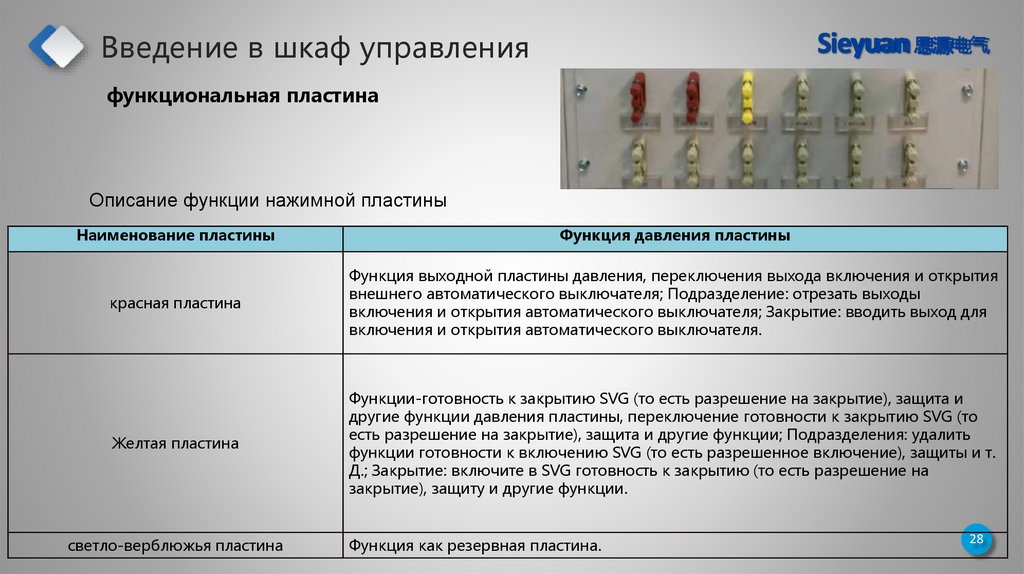

функциональная пластина
Описание функции нажимной пластины
Наименование пластины
Функция давления пластины
красная пластина
Функция выходной пластины давления, переключения выхода включения и открытия
внешнего автоматического выключателя; Подразделение: отрезать выходы
включения и открытия автоматического выключателя; Закрытие: вводить выход для
включения и открытия автоматического выключателя.
Желтая пластина
Функции-готовность к закрытию SVG (то есть разрешение на закрытие), защита и
другие функции давления пластины, переключение готовности к закрытию SVG (то
есть разрешение на закрытие), защита и другие функции; Подразделения: удалить
функции готовности к включению SVG (то есть разрешенное включение), защиты и т.
Д.; Закрытие: включите в SVG готовность к закрытию (то есть разрешение на
закрытие), защиту и другие функции.
светло-верблюжья пластина
Функция как резервная пластина.
28

29.

Sieyuan 思源电气
Sieyuan
思源电气
ПАРТ
Высокое давление
SVG/STATCOM
эксплуатация и
эксплуатация системы
2

30.

Введение в состояние работы установки
Sieyuan 思源电气
Sieyuan
思源电气

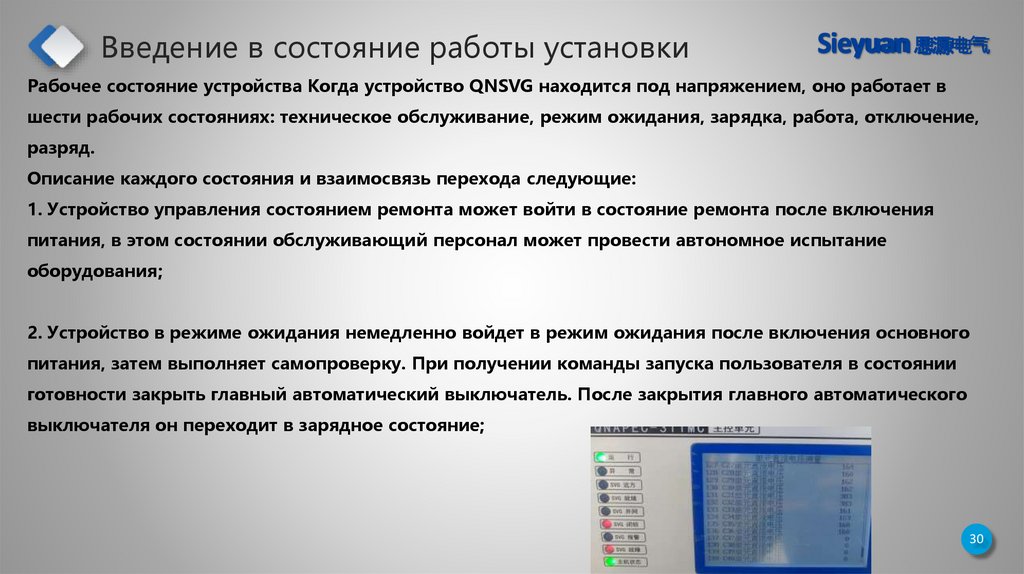

Рабочее состояние устройства Когда устройство QNSVG находится под напряжением, оно работает в
шести рабочих состояниях: техническое обслуживание, режим ожидания, зарядка, работа, отключение,
разряд.
Описание каждого состояния и взаимосвязь перехода следующие:
1. Устройство управления состоянием ремонта может войти в состояние ремонта после включения
питания, в этом состоянии обслуживающий персонал может провести автономное испытание
оборудования;
2. Устройство в режиме ожидания немедленно войдет в режим ожидания после включения основного
питания, затем выполняет самопроверку. При получении команды запуска пользователя в состоянии
готовности закрыть главный автоматический выключатель. После закрытия главного автоматического
выключателя он переходит в зарядное состояние;
30

31.

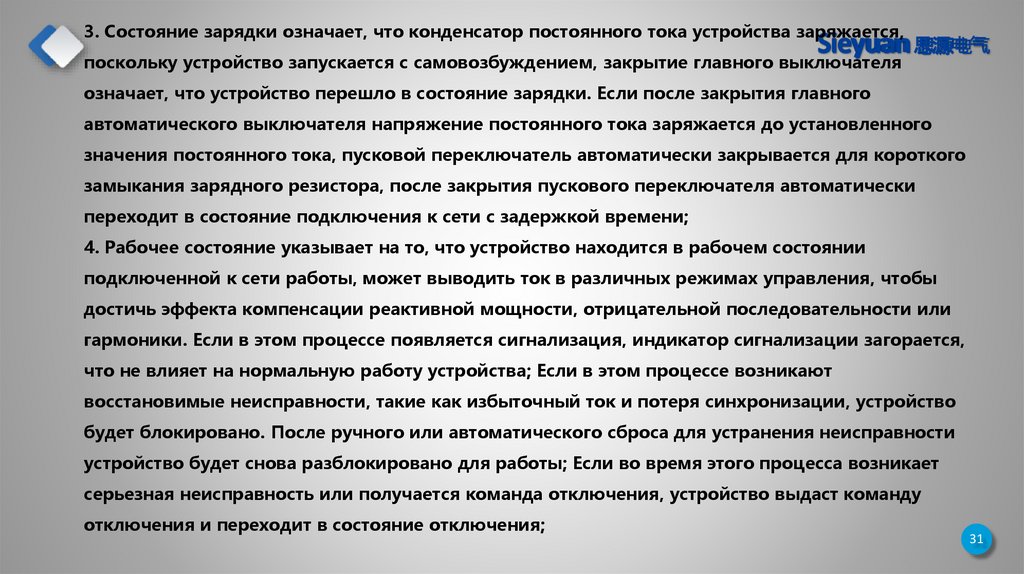

3. Состояние зарядки означает, что конденсатор постоянного тока устройства заряжается,
Sieyuan 思源电气
Sieyuan
思源电气
поскольку устройство запускается с самовозбуждением, закрытие главного выключателя
означает, что устройство перешло в состояние зарядки. Если после закрытия главного
автоматического выключателя напряжение постоянного тока заряжается до установленного
значения постоянного тока, пусковой переключатель автоматически закрывается для короткого
замыкания зарядного резистора, после закрытия пускового переключателя автоматически
переходит в состояние подключения к сети с задержкой времени;
4. Рабочее состояние указывает на то, что устройство находится в рабочем состоянии
подключенной к сети работы, может выводить ток в различных режимах управления, чтобы
достичь эффекта компенсации реактивной мощности, отрицательной последовательности или
гармоники. Если в этом процессе появляется сигнализация, индикатор сигнализации загорается,
что не влияет на нормальную работу устройства; Если в этом процессе возникают
восстановимые неисправности, такие как избыточный ток и потеря синхронизации, устройство
будет блокировано. После ручного или автоматического сброса для устранения неисправности
устройство будет снова разблокировано для работы; Если во время этого процесса возникает
серьезная неисправность или получается команда отключения, устройство выдаст команду
отключения и переходит в состояние отключения;
31

32.

Введение в состояние работы установки
Sieyuan 思源电气
Sieyuan
思源电气

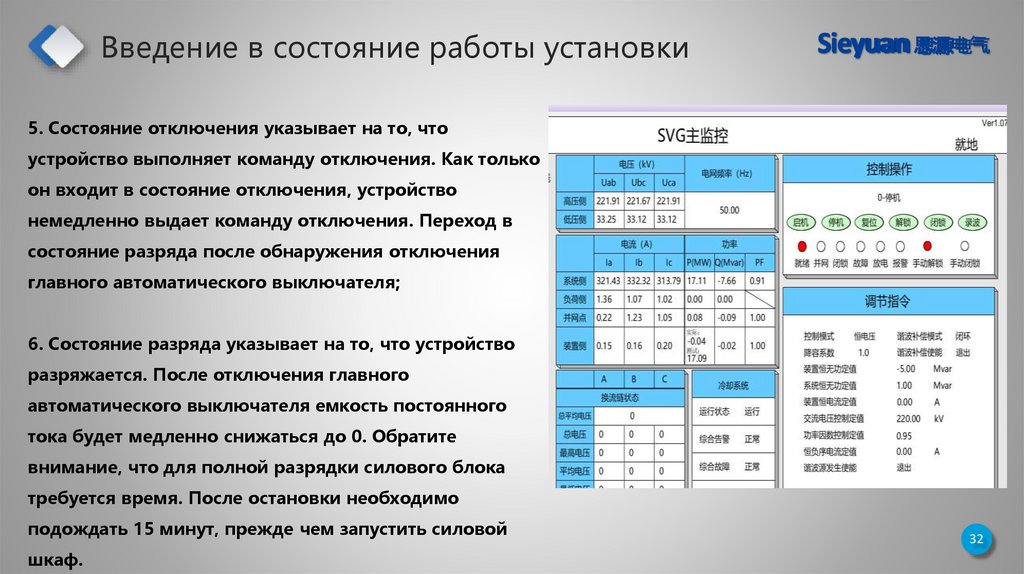

5. Состояние отключения указывает на то, что
устройство выполняет команду отключения. Как только
он входит в состояние отключения, устройство
немедленно выдает команду отключения. Переход в
состояние разряда после обнаружения отключения
главного автоматического выключателя;
6. Состояние разряда указывает на то, что устройство
разряжается. После отключения главного
автоматического выключателя емкость постоянного
тока будет медленно снижаться до 0. Обратите
внимание, что для полной разрядки силового блока
требуется время. После остановки необходимо
подождать 15 минут, прежде чем запустить силовой
шкаф.
32

33.

Введение в режим
работы устройства
Sieyuan 思源电气
Sieyuan
思源电气
.

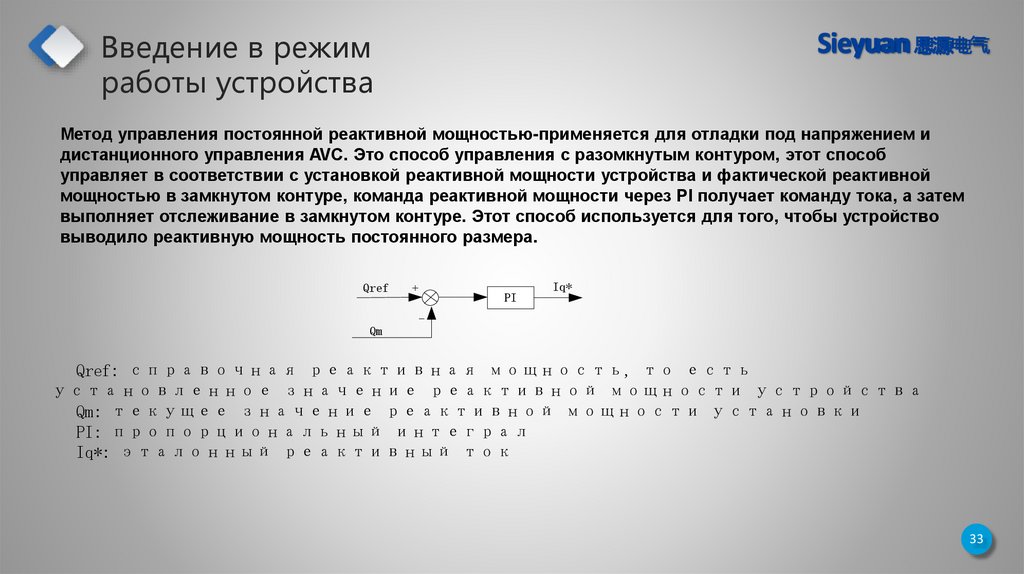

Метод управления постоянной реактивной мощностью-применяется
для отладки под напряжением и
дистанционного управления AVC. Это способ управления с разомкнутым контуром, этот способ
управляет в соответствии с установкой реактивной мощности устройства и фактической реактивной
мощностью в замкнутом контуре, команда реактивной мощности через PI получает команду тока, а затем
выполняет отслеживание в замкнутом контуре. Этот способ используется для того, чтобы устройство
выводило реактивную мощность постоянного размера.
Qref
Qm
+
PI
Iq*
-
Qref: справочная реактивная мощность, то есть
установленное значение реактивной мощности устройства
Qm: текущее значение реактивной мощности установки
PI: пропорциональный интеграл
Iq*: эталонный реактивный ток
33

34.

Sieyuan 思源电气
Sieyuan
思源电气

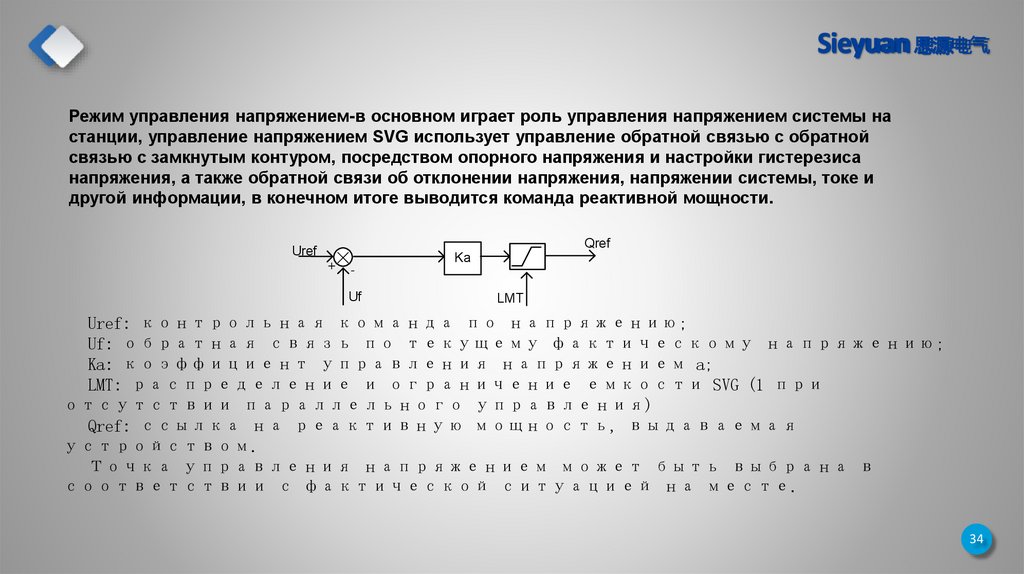

Режим управления напряжением-в основном играет роль управления напряжением системы на
станции, управление напряжением SVG использует управление обратной связью с обратной
связью с замкнутым контуром, посредством опорного напряжения и настройки гистерезиса
напряжения, а также обратной связи об отклонении напряжения, напряжении системы, токе и
другой информации, в конечном итоге выводится команда реактивной мощности.
×
Uref
+
-
Uf
Qref
Ka
LMT
Uref: контрольная команда по напряжению;
Uf: обратная связь по текущему фактическому напряжению;
Ka: коэффициент управления напряжением a;
LMT: распределение и ограничение емкости SVG (1 при
отсутствии параллельного управления)
Qref: ссылка на реактивную мощность, выдаваемая
устройством.
Точка управления напряжением может быть выбрана в
соответствии с фактической ситуацией на месте.
34

35.

Введение в режим работы устройства
Sieyuan 思源电气
Sieyuan
思源电气

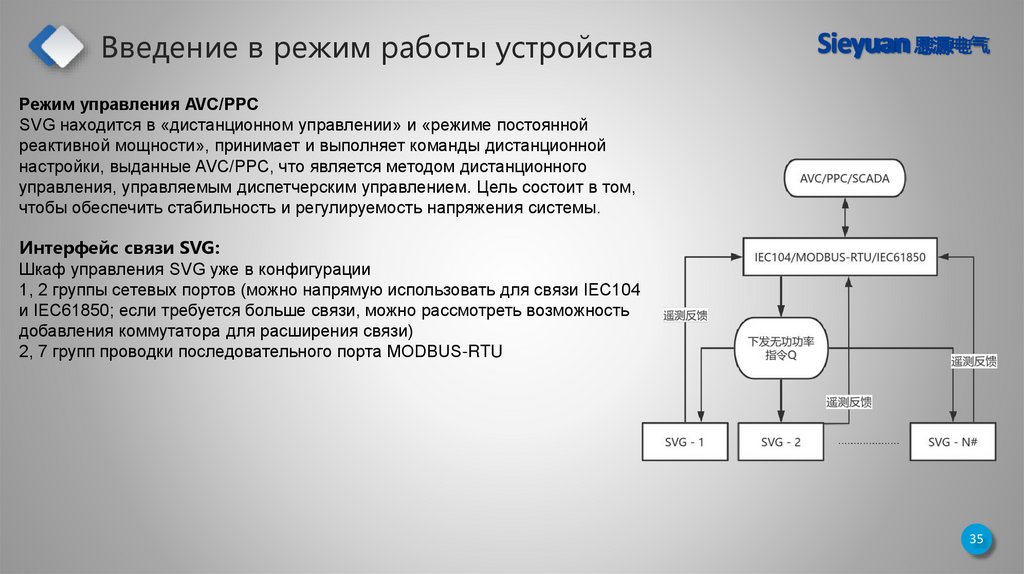

Режим управления AVC/PPC
SVG находится в «дистанционном управлении» и «режиме постоянной
реактивной мощности», принимает и выполняет команды дистанционной
настройки, выданные AVC/PPC, что является методом дистанционного
управления, управляемым диспетчерским управлением. Цель состоит в том,
чтобы обеспечить стабильность и регулируемость напряжения системы.
Интерфейс связи SVG:
Шкаф управления SVG уже в конфигурации
1, 2 группы сетевых портов (можно напрямую использовать для связи IEC104
и IEC61850; если требуется больше связи, можно рассмотреть возможность
добавления коммутатора для расширения связи)
2, 7 групп проводки последовательного порта MODBUS-RTU
35

36.

Процесс ввода в
эксплуатацию SVG
Sieyuan 思源电气
Sieyuan
思源电气

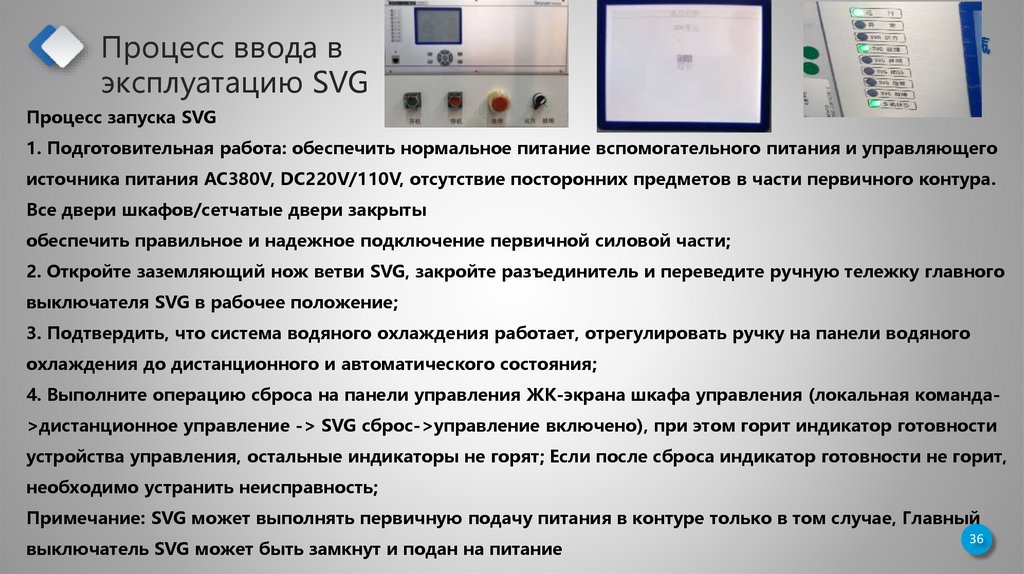

Процесс запуска SVG
1. Подготовительная работа: обеспечить нормальное питание вспомогательного питания и управляющего
источника питания AC380V, DC220V/110V, отсутствие посторонних предметов в части первичного контура.
Все двери шкафов/сетчатые двери закрыты
обеспечить правильное и надежное подключение первичной силовой части;
2. Откройте заземляющий нож ветви SVG, закройте разъединитель и переведите ручную тележку главного
выключателя SVG в рабочее положение;
3. Подтвердить, что система водяного охлаждения работает, отрегулировать ручку на панели водяного
охлаждения до дистанционного и автоматического состояния;
4. Выполните операцию сброса на панели управления ЖК-экрана шкафа управления (локальная команда-
>дистанционное управление -> SVG сброс->управление включено), при этом горит индикатор готовности
устройства управления, остальные индикаторы не горят; Если после сброса индикатор готовности не горит,
необходимо устранить неисправность;
Примечание: SVG может выполнять первичную подачу питания в контуре только в том случае, Главный
выключатель SVG может быть замкнут и подан на питание
36

37.

Процесс ввода в эксплуатацию SVG
Sieyuan 思源电气
Sieyuan
思源电气
Процесс запуска SVG

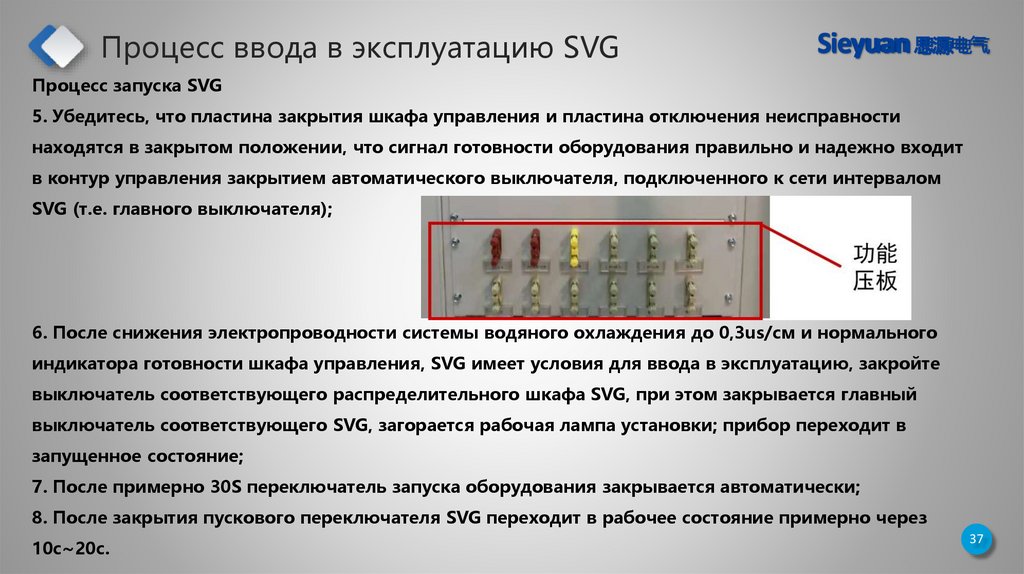

5. Убедитесь, что пластина закрытия шкафа управления и пластина отключения неисправности
находятся в закрытом положении, что сигнал готовности оборудования правильно и надежно входит
в контур управления закрытием автоматического выключателя, подключенного к сети интервалом
SVG (т.е. главного выключателя);
6. После снижения электропроводности системы водяного охлаждения до 0,3us/см и нормального
индикатора готовности шкафа управления, SVG имеет условия для ввода в эксплуатацию, закройте
выключатель соответствующего распределительного шкафа SVG, при этом закрывается главный
выключатель соответствующего SVG, загорается рабочая лампа установки; прибор переходит в
запущенное состояние;
7. После примерно 30S переключатель запуска оборудования закрывается автоматически;
8. После закрытия пускового переключателя SVG переходит в рабочее состояние примерно через
10с~20с.
37

38.

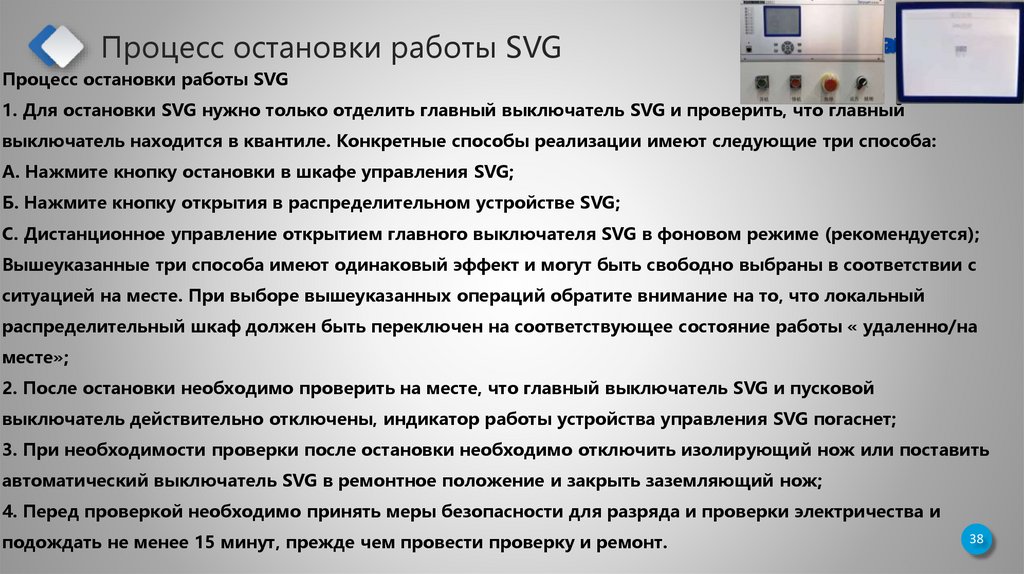

Процесс остановки работы SVG
Sieyuan 思源电气
Sieyuan
思源电气
Процесс остановки работы SVG
1. Для остановки SVG нужно только отделить главный выключатель SVG и проверить, что главный
выключатель находится в квантиле. Конкретные способы реализации имеют следующие три способа:
A. Нажмите кнопку остановки в шкафе управления SVG;
Б. Нажмите кнопку открытия в распределительном устройстве SVG;
C. Дистанционное управление открытием главного выключателя SVG в фоновом режиме (рекомендуется);
Вышеуказанные три способа имеют одинаковый эффект и могут быть свободно выбраны в соответствии с
ситуацией на месте. При выборе вышеуказанных операций обратите внимание на то, что локальный
распределительный шкаф должен быть переключен на соответствующее состояние работы « удаленно/на
месте»;
2. После остановки необходимо проверить на месте, что главный выключатель SVG и пусковой
выключатель действительно отключены, индикатор работы устройства управления SVG погаснет;
3. При необходимости проверки после остановки необходимо отключить изолирующий нож или поставить
автоматический выключатель SVG в ремонтное положение и закрыть заземляющий нож;
4. Перед проверкой необходимо принять меры безопасности для разряда и проверки электричества и
подождать не менее 15 минут, прежде чем провести проверку и ремонт.
38

39.

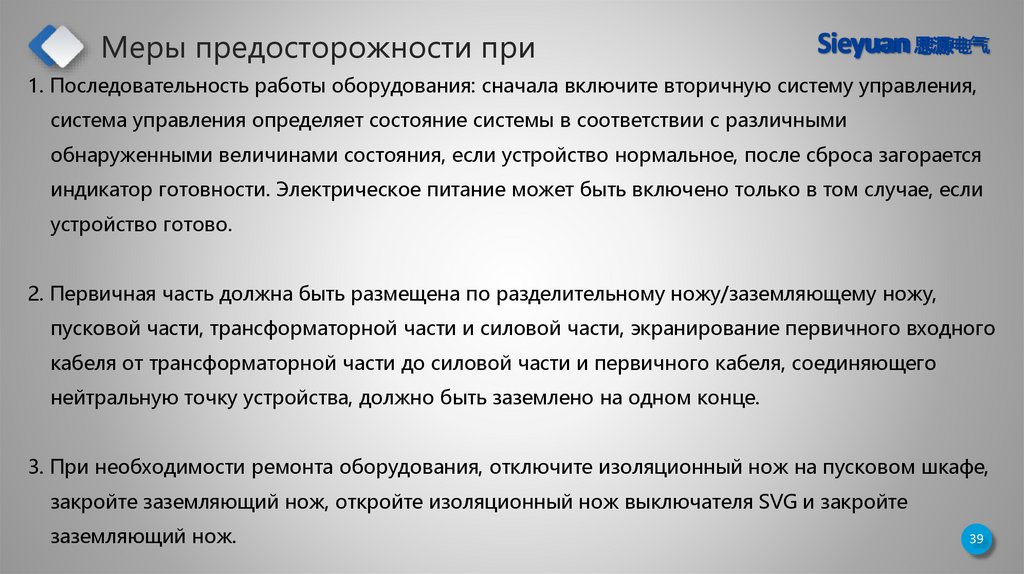

Меры предосторожности при
Sieyuan 思源电气
Sieyuan
思源电气
1. Последовательность работы оборудования: сначала включите вторичную систему управления,
система управления определяет состояние системы в соответствии с различными
обнаруженными величинами состояния, если устройство нормальное, после сброса загорается
индикатор готовности. Электрическое питание может быть включено только в том случае, если
устройство готово.
2. Первичная часть должна быть размещена по разделительному ножу/заземляющему ножу,
пусковой части, трансформаторной части и силовой части, экранирование первичного входного
кабеля от трансформаторной части до силовой части и первичного кабеля, соединяющего
нейтральную точку устройства, должно быть заземлено на одном конце.
3. При необходимости ремонта оборудования, отключите изоляционный нож на пусковом шкафе,
закройте заземляющий нож, откройте изоляционный нож выключателя SVG и закройте
заземляющий нож.
39

40.

Sieyuan 思源电气
Sieyuan
思源电气

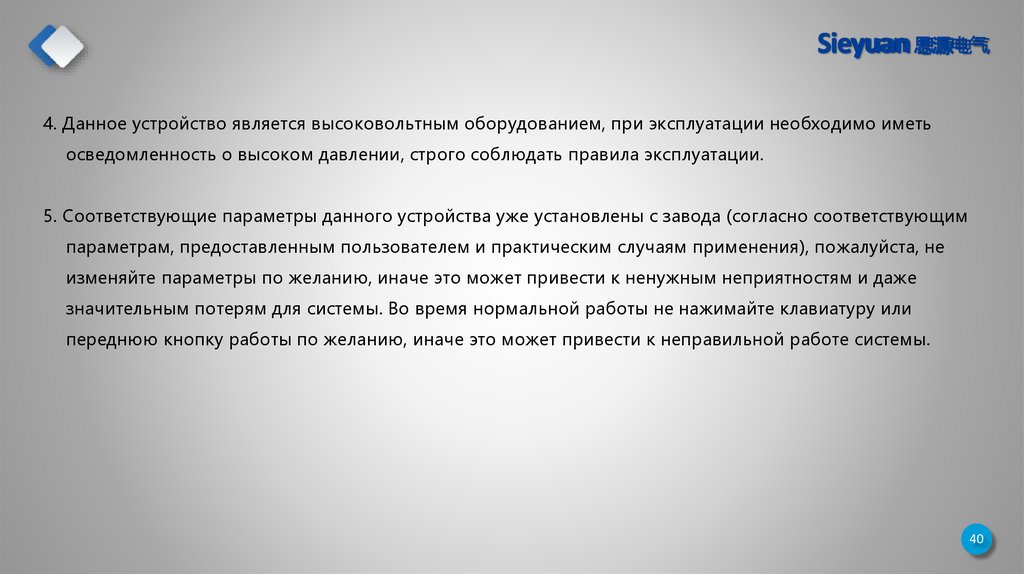

4. Данное устройство является высоковольтным оборудованием, при эксплуатации необходимо иметь
осведомленность о высоком давлении, строго соблюдать правила эксплуатации.
5. Соответствующие параметры данного устройства уже установлены с завода (согласно соответствующим
параметрам, предоставленным пользователем и практическим случаям применения), пожалуйста, не
изменяйте параметры по желанию, иначе это может привести к ненужным неприятностям и даже
значительным потерям для системы. Во время нормальной работы не нажимайте клавиатуру или
переднюю кнопку работы по желанию, иначе это может привести к неправильной работе системы.
40

41.

Sieyuan 思源电气
Sieyuan
思源电气
ПАРТ
3
Режимное
обслуживание
продукции
и периодические
проверки

42.

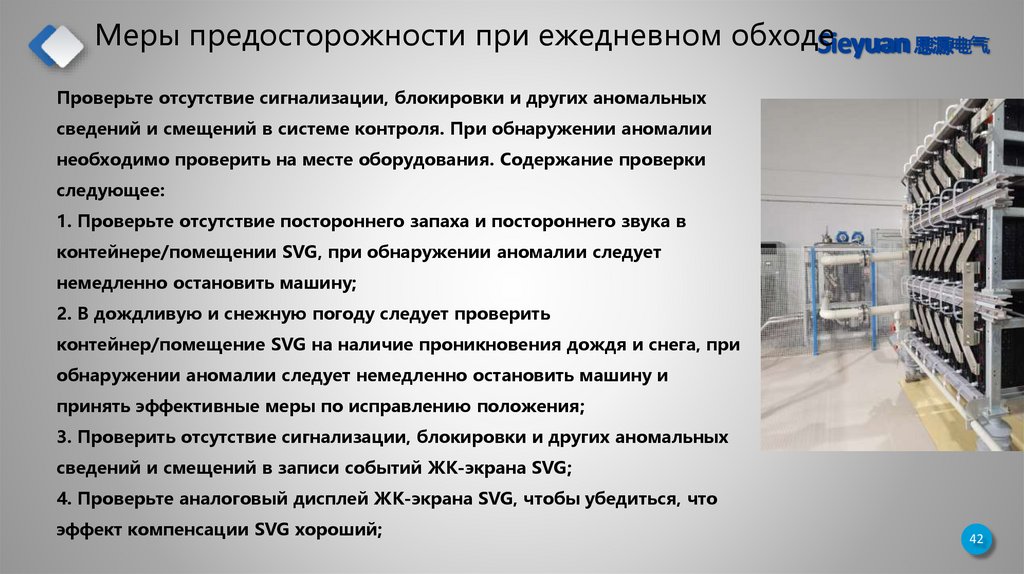

Меры предосторожности при ежедневном обходе
Sieyuan 思源电气
Sieyuan
思源电气
Проверьте отсутствие сигнализации, блокировки и других аномальных
сведений и смещений в системе контроля. При обнаружении аномалии
необходимо проверить на месте оборудования. Содержание проверки
следующее:
1. Проверьте отсутствие постороннего запаха и постороннего звука в
контейнере/помещении SVG, при обнаружении аномалии следует
немедленно остановить машину;
2. В дождливую и снежную погоду следует проверить
контейнер/помещение SVG на наличие проникновения дождя и снега, при
обнаружении аномалии следует немедленно остановить машину и
принять эффективные меры по исправлению положения;
3. Проверить отсутствие сигнализации, блокировки и других аномальных
сведений и смещений в записи событий ЖК-экрана SVG;
4. Проверьте аналоговый дисплей ЖК-экрана SVG, чтобы убедиться, что
эффект компенсации SVG хороший;
42

43.

Меры предосторожности
при ежедневном обходе
Sieyuan 思源电气
Sieyuan
思源电气

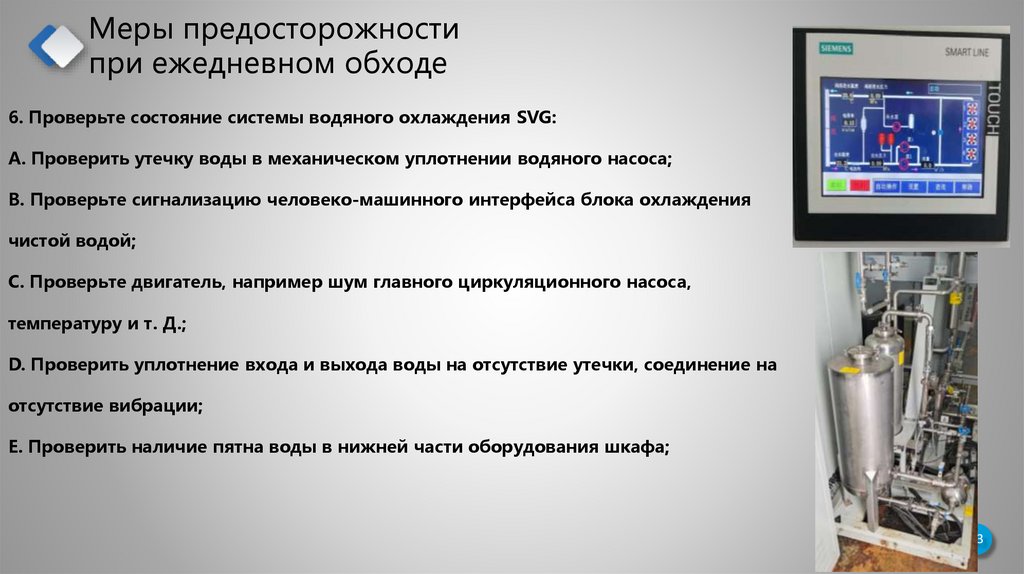

6. Проверьте состояние системы водяного охлаждения SVG:
А. Проверить утечку воды в механическом уплотнении водяного насоса;
B. Проверьте сигнализацию человеко-машинного интерфейса блока охлаждения
чистой водой;
C. Проверьте двигатель, например шум главного циркуляционного насоса,
температуру и т. Д.;
D. Проверить уплотнение входа и выхода воды на отсутствие утечки, соединение на
отсутствие вибрации;
Е. Проверить наличие пятна воды в нижней части оборудования шкафа;
43

44.

Sieyuan 思源电气
Sieyuan
思源电气

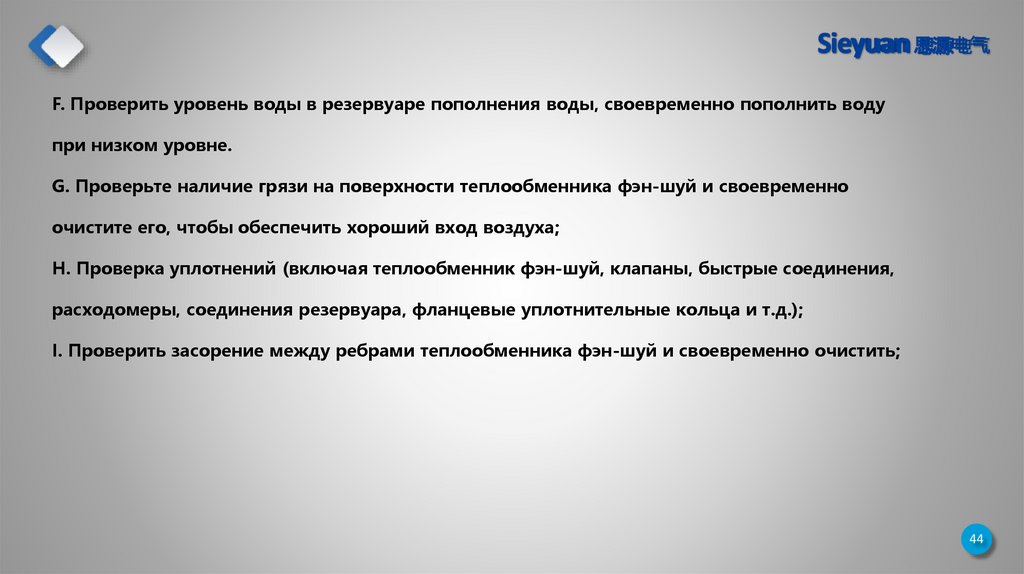

F. Проверить уровень воды в резервуаре пополнения воды, своевременно пополнить воду
при низком уровне.
G. Проверьте наличие грязи на поверхности теплообменника фэн-шуй и своевременно
очистите его, чтобы обеспечить хороший вход воздуха;
H. Проверка уплотнений (включая теплообменник фэн-шуй, клапаны, быстрые соединения,
расходомеры, соединения резервуара, фланцевые уплотнительные кольца и т.д.);
I. Проверить засорение между ребрами теплообменника фэн-шуй и своевременно очистить;
44

45.

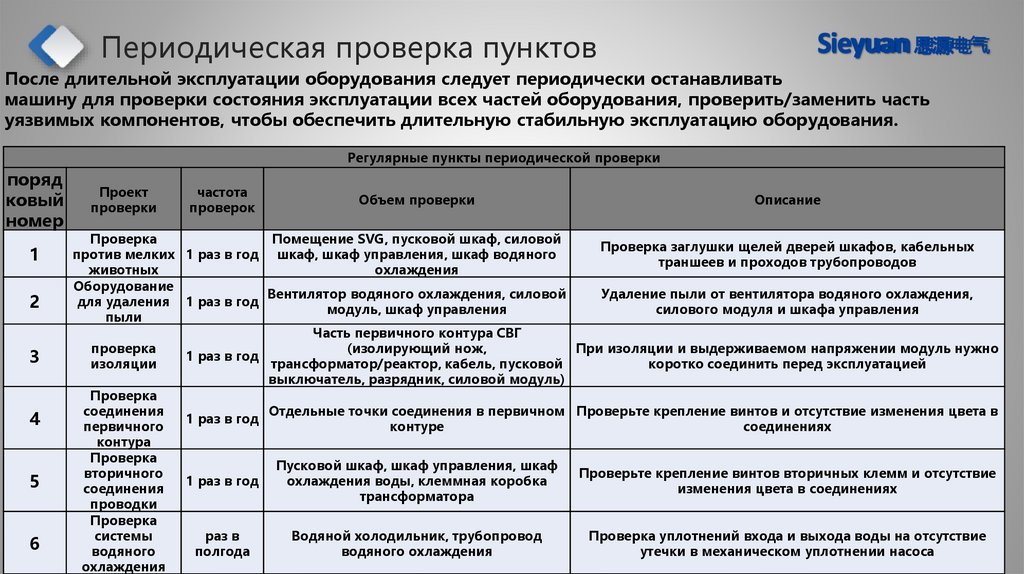

Периодическая проверка пунктов
Sieyuan 思源电气
Sieyuan
思源电气
После длительной эксплуатации оборудования следует периодически останавливать
машину для проверки состояния эксплуатации всех частей оборудования, проверить/заменить часть
уязвимых компонентов, чтобы обеспечить длительную стабильную эксплуатацию оборудования.
Регулярные пункты периодической проверки
поряд
ковый
номер
1
2
3
4
5
6
Проект
проверки
частота
проверок
Объем проверки
Описание
Проверка
Помещение SVG, пусковой шкаф, силовой
Проверка заглушки щелей дверей шкафов, кабельных
против мелких 1 раз в год шкаф, шкаф управления, шкаф водяного
траншеев и проходов трубопроводов
животных
охлаждения
Оборудование
Вентилятор водяного охлаждения, силовой
Удаление пыли от вентилятора водяного охлаждения,
для удаления 1 раз в год
модуль, шкаф управления
силового модуля и шкафа управления
пыли
Часть первичного контура СВГ
проверка
(изолирующий нож,
При изоляции и выдерживаемом напряжении модуль нужно
1 раз в год
изоляции
трансформатор/реактор, кабель, пусковой
коротко соединить перед эксплуатацией
выключатель, разрядник, силовой модуль)
Проверка
соединения
Отдельные точки соединения в первичном Проверьте крепление винтов и отсутствие изменения цвета в
1 раз в год
первичного
контуре
соединениях
контура
Проверка
Пусковой шкаф, шкаф управления, шкаф
вторичного
Проверьте крепление винтов вторичных клемм и отсутствие
1 раз в год
охлаждения воды, клеммная коробка
соединения
изменения цвета в соединениях
трансформатора
проводки
Проверка
системы
раз в
Водяной холодильник, трубопровод
Проверка уплотнений входа и выхода воды на отсутствие
45
водяного
полгода
водяного охлаждения
утечки в механическом уплотнении насоса
охлаждения

46.

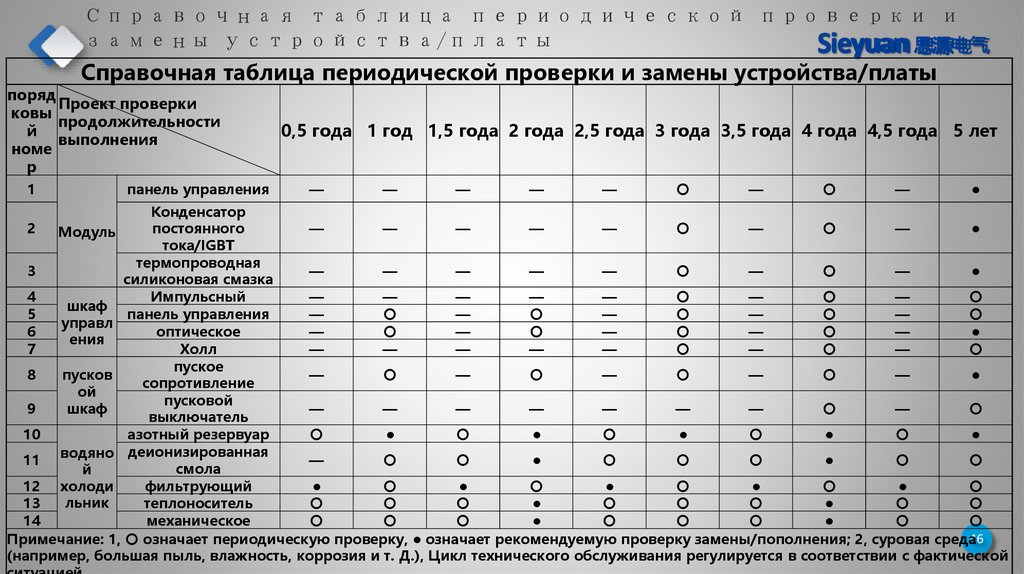

Справочная таблица периодической проверки и
замены устройства/платы
Sieyuan 思源电气
Sieyuan
思源电气
Справочная таблица периодической проверки и замены устройства/платы
поряд
Проект проверки
ковы
продолжительности
й
выполнения
номе
р
1
панель управления
0,5 года 1 год 1,5 года 2 года 2,5 года 3 года 3,5 года 4 года 4,5 года 5 лет
—
—
—
—
—
〇
—
〇
—
Конденсатор
2
постоянного
—
—
—
—
—
〇
—
〇
—
Модуль
тока/IGBT
термопроводная
3
—
—
—
—
—
〇
—
〇
—
силиконовая смазка
4
Импульсный
—
—
—
—
—
〇
—
〇
—
〇
шкаф
5
панель управления
—
〇
—
〇
—
〇
—
〇
—
〇
управл
6
оптическое
—
〇
—
〇
—
〇
—
〇
—
ения
7
Холл
—
—
—
—
—
〇
—
〇
—
〇
пуское
8
—
〇
—
〇
—
〇
—
〇
—
пусков
сопротивление
ой
пусковой
шкаф
9
—
—
—
—
—
—
—
〇
—
〇
выключатель
10
азотный резервуар
〇
〇
〇
〇
〇
водяно деионизированная
11
—
〇
〇
〇
〇
〇
〇
〇
смола
й
12 холоди
фильтрующий
〇
〇
〇
〇
〇
льник
13
теплоноситель
〇
〇
〇
〇
〇
〇
〇
〇
14
механическое
〇
〇
〇
〇
〇
〇
〇
〇
Примечание: 1, 〇 означает периодическую проверку, ● означает рекомендуемую проверку замены/пополнения; 2, суровая среда46
(например, большая пыль, влажность, коррозия и т. Д.), Цикл технического обслуживания регулируется в соответствии с фактической

47.

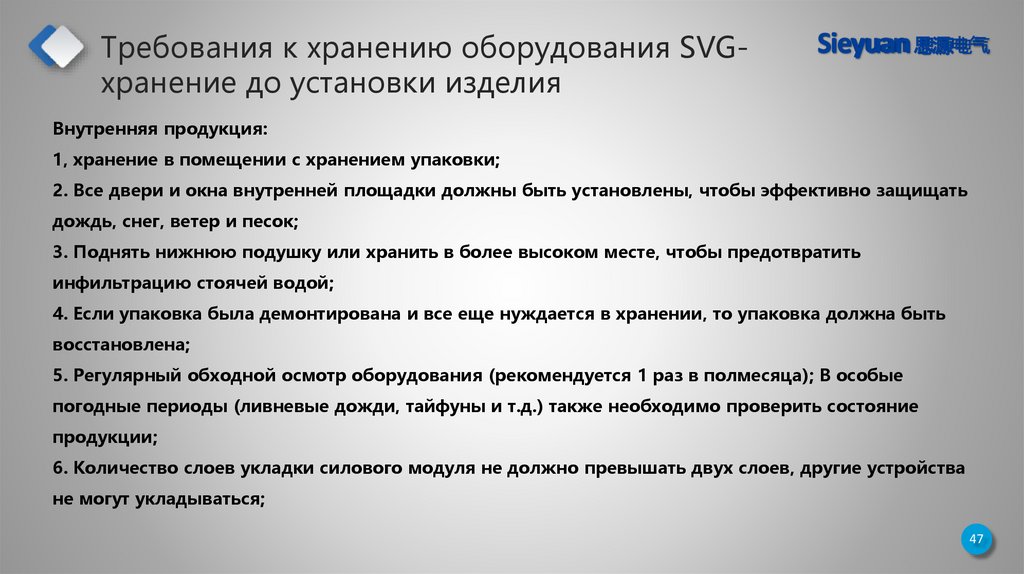

Требования к хранению оборудования SVGхранение до установки изделия
Sieyuan 思源电气
Sieyuan
思源电气
Внутренняя продукция:
1, хранение в помещении с хранением упаковки;
2. Все двери и окна внутренней площадки должны быть установлены, чтобы эффективно защищать
дождь, снег, ветер и песок;
3. Поднять нижнюю подушку или хранить в более высоком месте, чтобы предотвратить
инфильтрацию стоячей водой;
4. Если упаковка была демонтирована и все еще нуждается в хранении, то упаковка должна быть
восстановлена;
5. Регулярный обходной осмотр оборудования (рекомендуется 1 раз в полмесяца); В особые
погодные периоды (ливневые дожди, тайфуны и т.д.) также необходимо проверить состояние
продукции;
6. Количество слоев укладки силового модуля не должно превышать двух слоев, другие устройства
не могут укладываться;
47

48.

Sieyuan 思源电气
Sieyuan
思源电气

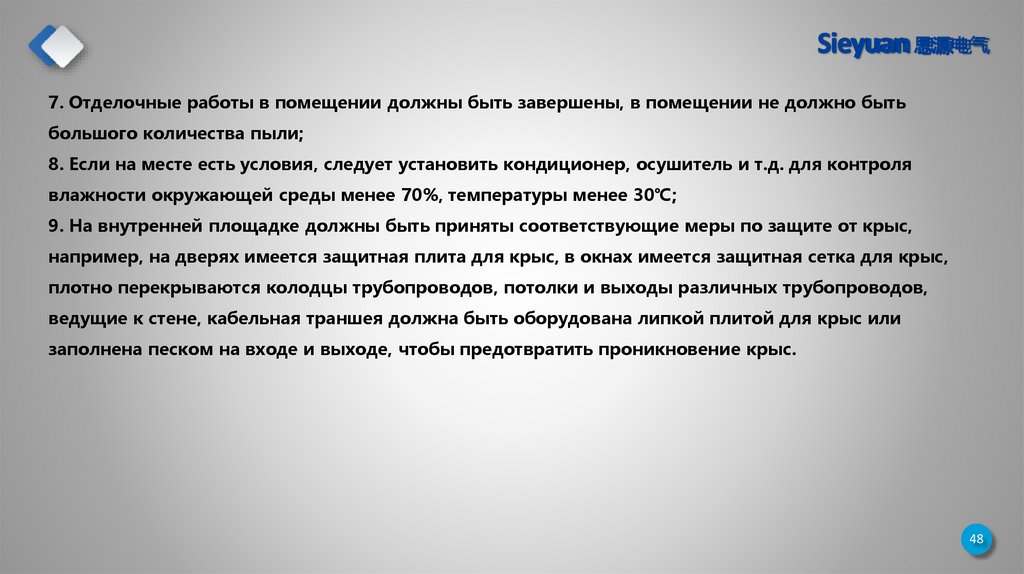

7. Отделочные работы в помещении должны быть завершены, в помещении не должно быть
большого количества пыли;
8. Если на месте есть условия, следует установить кондиционер, осушитель и т.д. для контроля
влажности окружающей среды менее 70%, температуры менее 30℃;
9. На внутренней площадке должны быть приняты соответствующие меры по защите от крыс,
например, на дверях имеется защитная плита для крыс, в окнах имеется защитная сетка для крыс,
плотно перекрываются колодцы трубопроводов, потолки и выходы различных трубопроводов,
ведущие к стене, кабельная траншея должна быть оборудована липкой плитой для крыс или
заполнена песком на входе и выходе, чтобы предотвратить проникновение крыс.
48

49.

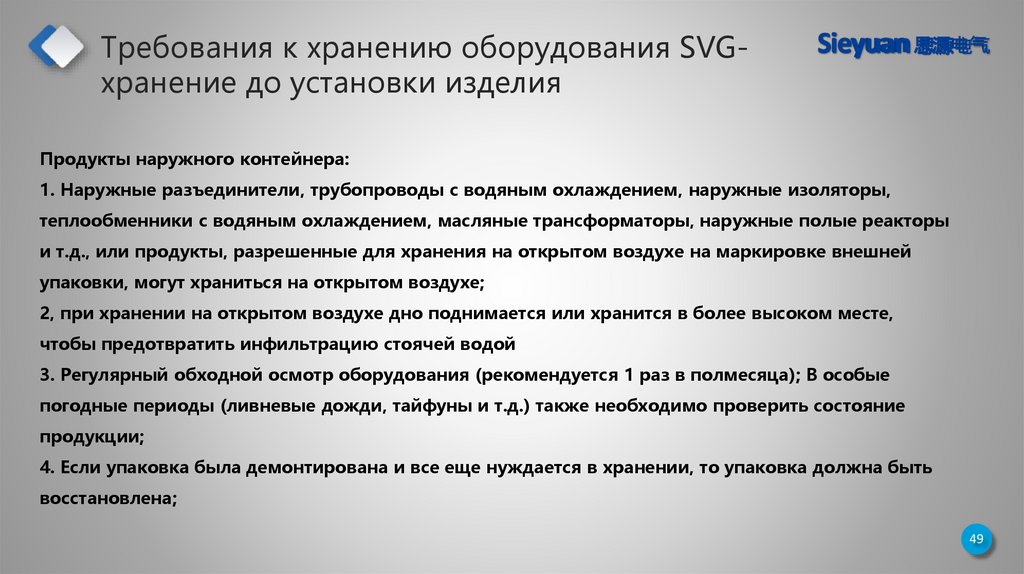

Требования к хранению оборудования SVGхранение до установки изделия
Sieyuan 思源电气
Sieyuan
思源电气
Продукты наружного контейнера:
1. Наружные разъединители, трубопроводы с водяным охлаждением, наружные изоляторы,
теплообменники с водяным охлаждением, масляные трансформаторы, наружные полые реакторы
и т.д., или продукты, разрешенные для хранения на открытом воздухе на маркировке внешней
упаковки, могут храниться на открытом воздухе;
2, при хранении на открытом воздухе дно поднимается или хранится в более высоком месте,
чтобы предотвратить инфильтрацию стоячей водой
3. Регулярный обходной осмотр оборудования (рекомендуется 1 раз в полмесяца); В особые
погодные периоды (ливневые дожди, тайфуны и т.д.) также необходимо проверить состояние
продукции;
4. Если упаковка была демонтирована и все еще нуждается в хранении, то упаковка должна быть
восстановлена;
49

50.

Sieyuan 思源电气
Sieyuan
思源电气

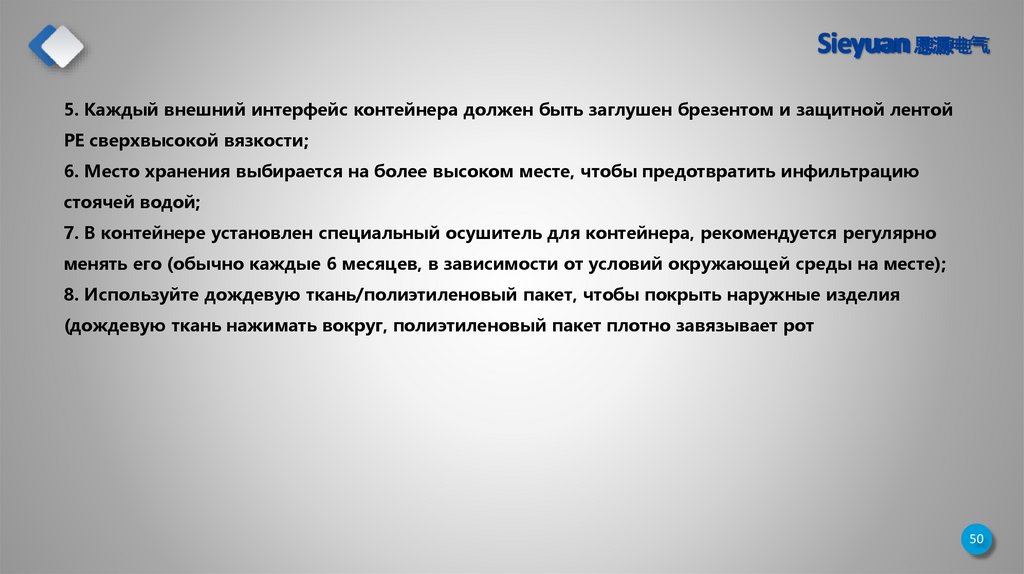

5. Каждый внешний интерфейс контейнера должен быть заглушен брезентом и защитной лентой
PE сверхвысокой вязкости;
6. Место хранения выбирается на более высоком месте, чтобы предотвратить инфильтрацию
стоячей водой;
7. В контейнере установлен специальный осушитель для контейнера, рекомендуется регулярно
менять его (обычно каждые 6 месяцев, в зависимости от условий окружающей среды на месте);
8. Используйте дождевую ткань/полиэтиленовый пакет, чтобы покрыть наружные изделия
(дождевую ткань нажимать вокруг, полиэтиленовый пакет плотно завязывает рот
50

51.

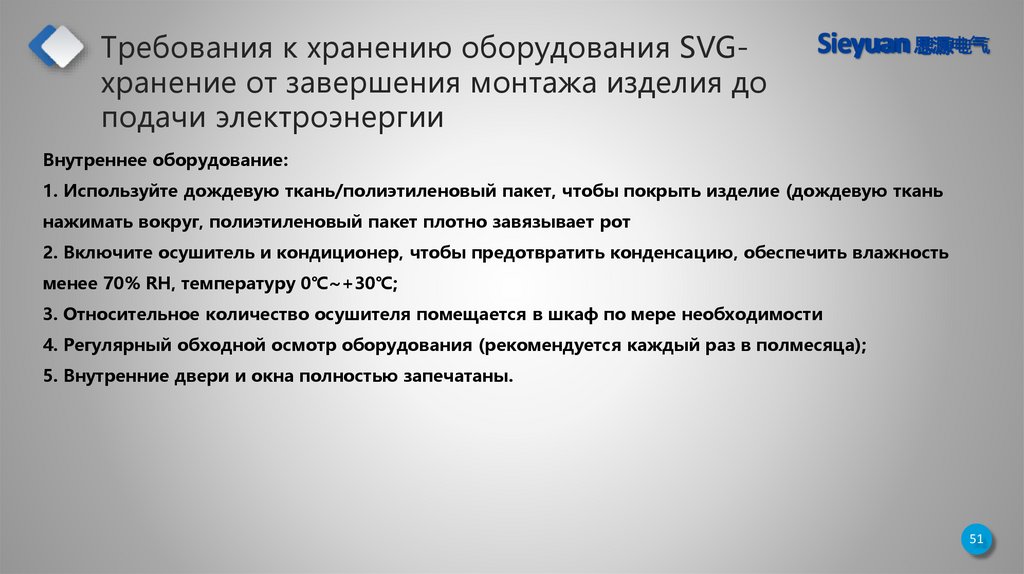

Требования к хранению оборудования SVGхранение от завершения монтажа изделия до
подачи электроэнергии
Sieyuan 思源电气
Sieyuan
思源电气
Внутреннее оборудование:
1. Используйте дождевую ткань/полиэтиленовый пакет, чтобы покрыть изделие (дождевую ткань
нажимать вокруг, полиэтиленовый пакет плотно завязывает рот
2. Включите осушитель и кондиционер, чтобы предотвратить конденсацию, обеспечить влажность
менее 70% RH, температуру 0℃~+30℃;
3. Относительное количество осушителя помещается в шкаф по мере необходимости
4. Регулярный обходной осмотр оборудования (рекомендуется каждый раз в полмесяца);
5. Внутренние двери и окна полностью запечатаны.
51

52.

Sieyuan 思源电气
Sieyuan
思源电气

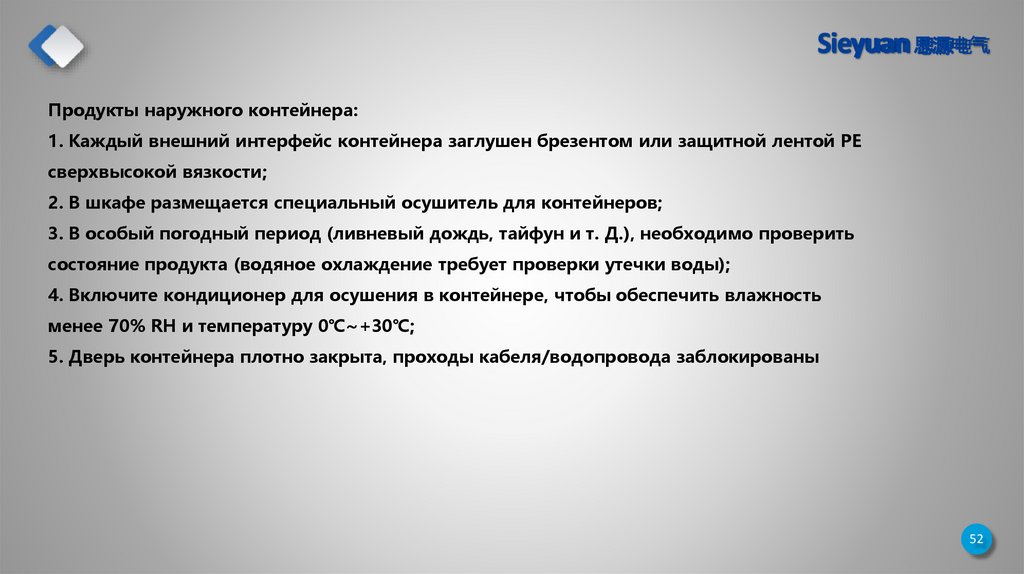

Продукты наружного контейнера:
1. Каждый внешний интерфейс контейнера заглушен брезентом или защитной лентой PE
сверхвысокой вязкости;
2. В шкафе размещается специальный осушитель для контейнеров;
3. В особый погодный период (ливневый дождь, тайфун и т. Д.), необходимо проверить
состояние продукта (водяное охлаждение требует проверки утечки воды);
4. Включите кондиционер для осушения в контейнере, чтобы обеспечить влажность
менее 70% RH и температуру 0℃~+30℃;
5. Дверь контейнера плотно закрыта, проходы кабеля/водопровода заблокированы
52

53.

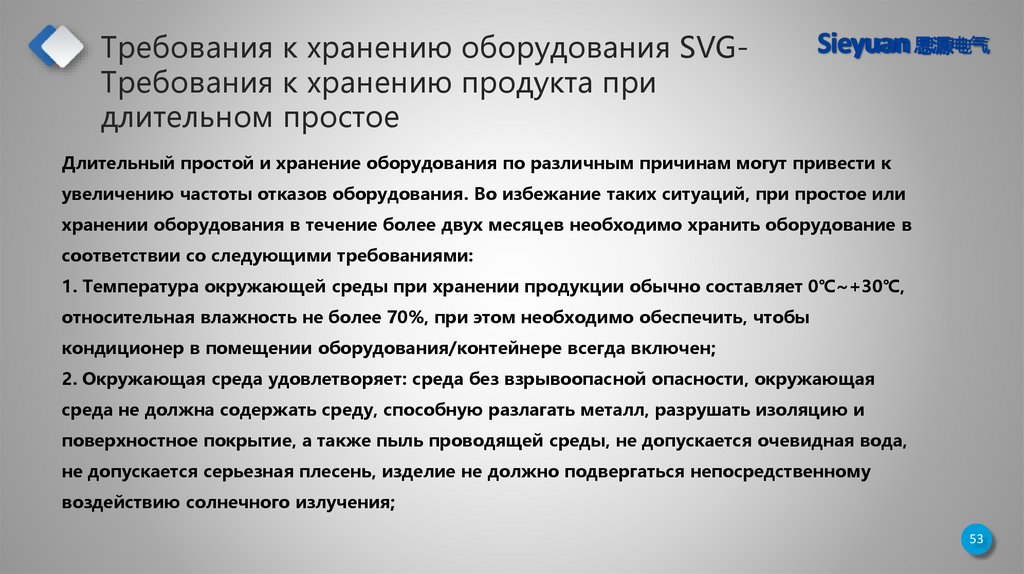

Требования к хранению оборудования SVGТребования к хранению продукта при
длительном простое
Sieyuan 思源电气
Sieyuan
思源电气
Длительный простой и хранение оборудования по различным причинам могут привести к
увеличению частоты отказов оборудования. Во избежание таких ситуаций, при простое или
хранении оборудования в течение более двух месяцев необходимо хранить оборудование в
соответствии со следующими требованиями:
1. Температура окружающей среды при хранении продукции обычно составляет 0℃~+30℃,
относительная влажность не более 70%, при этом необходимо обеспечить, чтобы
кондиционер в помещении оборудования/контейнере всегда включен;
2. Окружающая среда удовлетворяет: среда без взрывоопасной опасности, окружающая
среда не должна содержать среду, способную разлагать металл, разрушать изоляцию и
поверхностное покрытие, а также пыль проводящей среды, не допускается очевидная вода,
не допускается серьезная плесень, изделие не должно подвергаться непосредственному
воздействию солнечного излучения;
53

54.

Sieyuan 思源电气
Sieyuan
思源电气

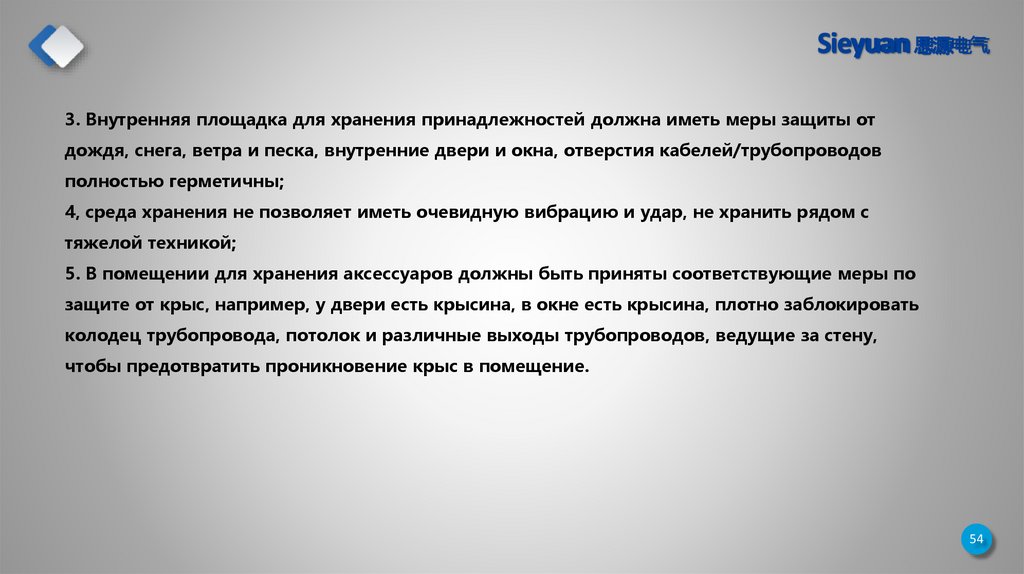

3. Внутренняя площадка для хранения принадлежностей должна иметь меры защиты от
дождя, снега, ветра и песка, внутренние двери и окна, отверстия кабелей/трубопроводов
полностью герметичны;
4, среда хранения не позволяет иметь очевидную вибрацию и удар, не хранить рядом с
тяжелой техникой;
5. В помещении для хранения аксессуаров должны быть приняты соответствующие меры по
защите от крыс, например, у двери есть крысина, в окне есть крысина, плотно заблокировать
колодец трубопровода, потолок и различные выходы трубопроводов, ведущие за стену,
чтобы предотвратить проникновение крыс в помещение.
54

55.

Sieyuan 思源电气
Sieyuan
思源电气
ПАРТ
4
Аварийное
устранение
неисправности
продукта

56.

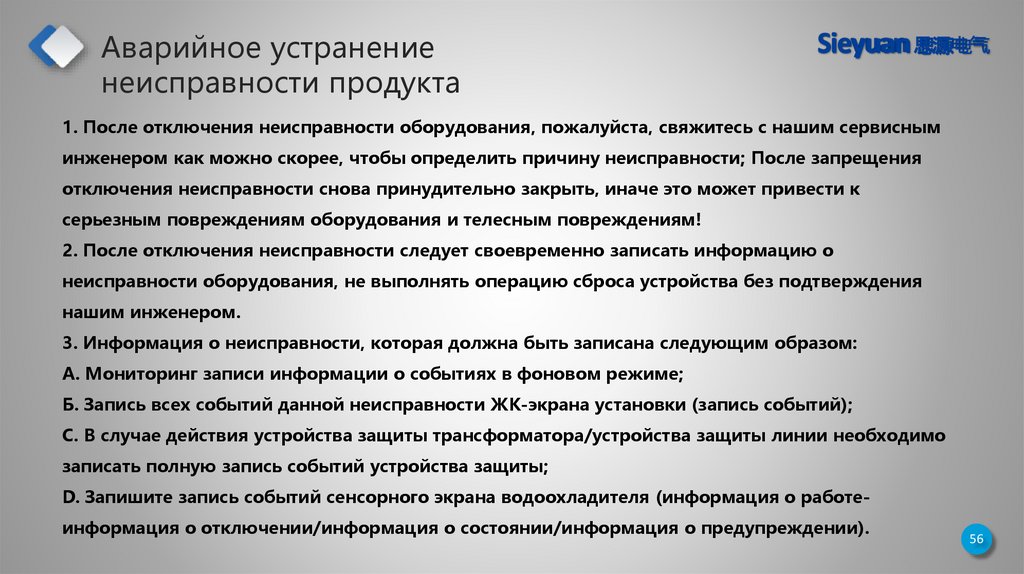

Аварийное устранение
неисправности продукта
Sieyuan 思源电气
Sieyuan
思源电气
1. После отключения неисправности оборудования, пожалуйста, свяжитесь с нашим сервисным
инженером как можно скорее, чтобы определить причину неисправности; После запрещения
отключения неисправности снова принудительно закрыть, иначе это может привести к
серьезным повреждениям оборудования и телесным повреждениям!
2. После отключения неисправности следует своевременно записать информацию о
неисправности оборудования, не выполнять операцию сброса устройства без подтверждения
нашим инженером.
3. Информация о неисправности, которая должна быть записана следующим образом:
A. Мониторинг записи информации о событиях в фоновом режиме;
Б. Запись всех событий данной неисправности ЖК-экрана установки (запись событий);
С. В случае действия устройства защиты трансформатора/устройства защиты линии необходимо
записать полную запись событий устройства защиты;
D. Запишите запись событий сенсорного экрана водоохладителя (информация о работеинформация о отключении/информация о состоянии/информация о предупреждении).
56

57.

Sieyuan 思源电气
思源电气

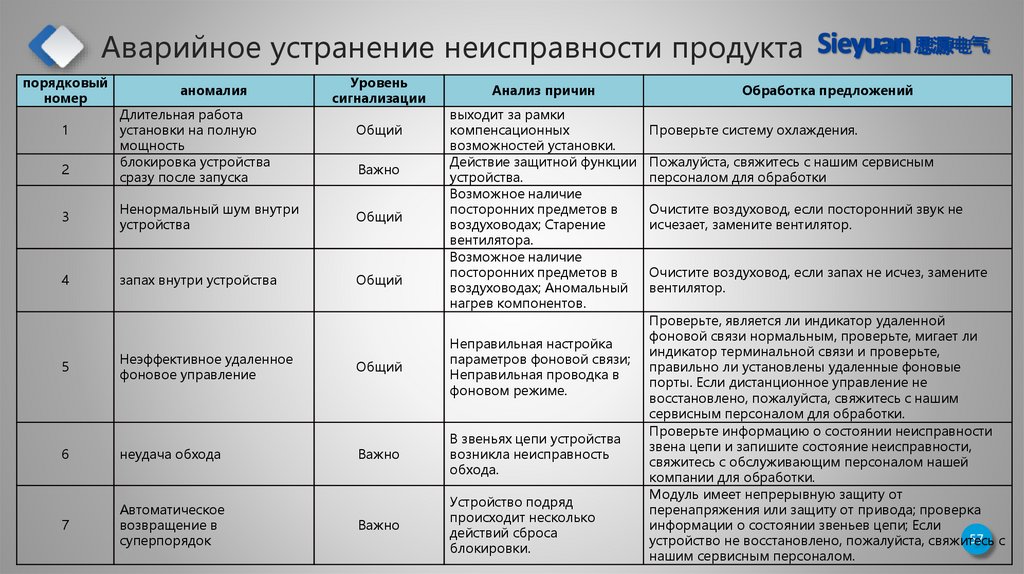

Аварийное устранение неисправности продукта Sieyuan
порядковый
номер
1
2
аномалия
Длительная работа
установки на полную
мощность
блокировка устройства
сразу после запуска
Уровень
сигнализации
Общий
Важно
3
Ненормальный шум внутри
устройства
Общий
4
запах внутри устройства
Общий
Анализ причин
выходит за рамки
компенсационных
возможностей установки.
Действие защитной функции
устройства.
Возможное наличие
посторонних предметов в
воздуховодах; Старение
вентилятора.
Возможное наличие
посторонних предметов в
воздуховодах; Аномальный
нагрев компонентов.
5
Неэффективное удаленное
фоновое управление
Общий
Неправильная настройка
параметров фоновой связи;
Неправильная проводка в
фоновом режиме.
6
неудача обхода
Важно
В звеньях цепи устройства
возникла неисправность
обхода.
7
Автоматическое
возвращение в
суперпорядок
Важно
Устройство подряд
происходит несколько
действий сброса
блокировки.
Обработка предложений
Проверьте систему охлаждения.
Пожалуйста, свяжитесь с нашим сервисным
персоналом для обработки
Очистите воздуховод, если посторонний звук не
исчезает, замените вентилятор.
Очистите воздуховод, если запах не исчез, замените
вентилятор.
Проверьте, является ли индикатор удаленной
фоновой связи нормальным, проверьте, мигает ли
индикатор терминальной связи и проверьте,
правильно ли установлены удаленные фоновые
порты. Если дистанционное управление не
восстановлено, пожалуйста, свяжитесь с нашим
сервисным персоналом для обработки.
Проверьте информацию о состоянии неисправности
звена цепи и запишите состояние неисправности,
свяжитесь с обслуживающим персоналом нашей
компании для обработки.
Модуль имеет непрерывную защиту от
перенапряжения или защиту от привода; проверка
информации о состоянии звеньев цепи; Если
57 с
устройство не восстановлено, пожалуйста, свяжитесь
нашим сервисным персоналом.

58.

Sieyuan 思源电气
Sieyuan
思源电气

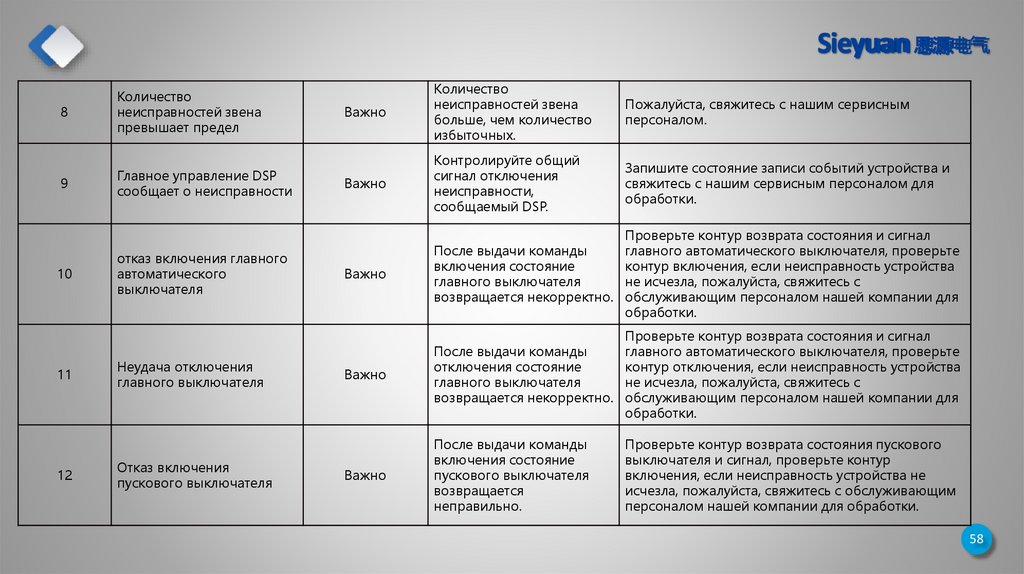

8
Количество
неисправностей звена
превышает предел
9
Главное управление DSP
сообщает о неисправности
10
11
12
отказ включения главного
автоматического
выключателя
Неудача отключения
главного выключателя
Отказ включения
пускового выключателя
Важно
Количество
неисправностей звена
больше, чем количество
избыточных.
Пожалуйста, свяжитесь с нашим сервисным
персоналом.
Важно
Контролируйте общий
сигнал отключения
неисправности,
сообщаемый DSP.
Запишите состояние записи событий устройства и
свяжитесь с нашим сервисным персоналом для
обработки.
Важно
Проверьте контур возврата состояния и сигнал
После выдачи команды
главного автоматического выключателя, проверьте
включения состояние
контур включения, если неисправность устройства
главного выключателя
не исчезла, пожалуйста, свяжитесь с
возвращается некорректно. обслуживающим персоналом нашей компании для
обработки.
Важно
После выдачи команды
отключения состояние
главного выключателя
возвращается некорректно.
Проверьте контур возврата состояния и сигнал
главного автоматического выключателя, проверьте
контур отключения, если неисправность устройства
не исчезла, пожалуйста, свяжитесь с
обслуживающим персоналом нашей компании для
обработки.
Важно
После выдачи команды
включения состояние
пускового выключателя
возвращается
неправильно.
Проверьте контур возврата состояния пускового
выключателя и сигнал, проверьте контур
включения, если неисправность устройства не
исчезла, пожалуйста, свяжитесь с обслуживающим
персоналом нашей компании для обработки.
58

59.

Sieyuan 思源电气
思源电气

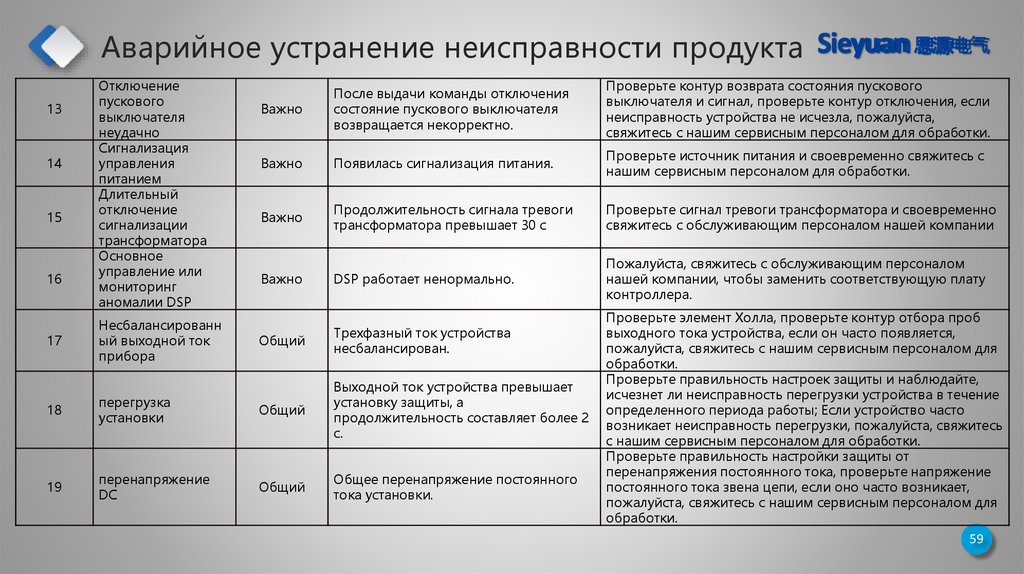

Аварийное устранение неисправности продукта Sieyuan
13
14
15
16
17
Отключение
пускового
выключателя
неудачно
Сигнализация
управления
питанием
Длительный
отключение
сигнализации
трансформатора
Основное
управление или
мониторинг
аномалии DSP
Несбалансированн
ый выходной ток
прибора
Важно
После выдачи команды отключения
состояние пускового выключателя
возвращается некорректно.
Проверьте контур возврата состояния пускового
выключателя и сигнал, проверьте контур отключения, если
неисправность устройства не исчезла, пожалуйста,
свяжитесь с нашим сервисным персоналом для обработки.
Важно
Появилась сигнализация питания.
Проверьте источник питания и своевременно свяжитесь с
нашим сервисным персоналом для обработки.
Важно
Продолжительность сигнала тревоги
трансформатора превышает 30 с
Проверьте сигнал тревоги трансформатора и своевременно
свяжитесь с обслуживающим персоналом нашей компании
Важно
DSP работает ненормально.
Пожалуйста, свяжитесь с обслуживающим персоналом
нашей компании, чтобы заменить соответствующую плату
контроллера.
Общий
Трехфазный ток устройства
несбалансирован.
18
перегрузка
установки
Общий
Выходной ток устройства превышает
установку защиты, а
продолжительность составляет более 2
с.
19
перенапряжение
DC
Общий
Общее перенапряжение постоянного
тока установки.
Проверьте элемент Холла, проверьте контур отбора проб
выходного тока устройства, если он часто появляется,
пожалуйста, свяжитесь с нашим сервисным персоналом для
обработки.
Проверьте правильность настроек защиты и наблюдайте,
исчезнет ли неисправность перегрузки устройства в течение
определенного периода работы; Если устройство часто
возникает неисправность перегрузки, пожалуйста, свяжитесь
с нашим сервисным персоналом для обработки.
Проверьте правильность настройки защиты от
перенапряжения постоянного тока, проверьте напряжение
постоянного тока звена цепи, если оно часто возникает,
пожалуйста, свяжитесь с нашим сервисным персоналом для
обработки.
59

60.

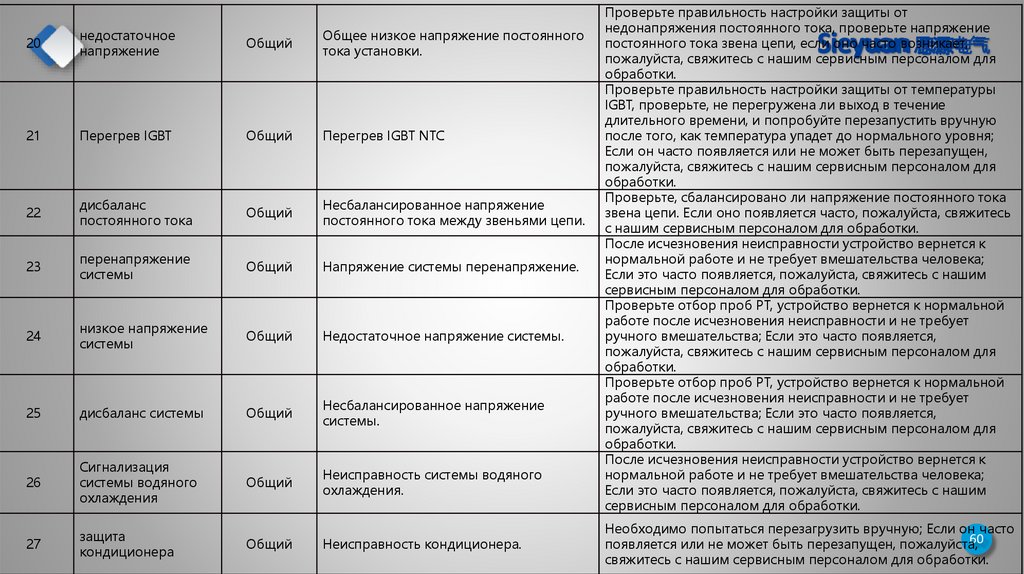

20
недостаточное
напряжение
Общий
Общее низкое напряжение постоянного
тока установки.
21
Перегрев IGBT
Общий
Перегрев IGBT NTC
22
дисбаланс
постоянного тока
Общий
Несбалансированное напряжение
постоянного тока между звеньями цепи.
23
перенапряжение
системы
Общий
Напряжение системы перенапряжение.
24
низкое напряжение
системы
Общий
Недостаточное напряжение системы.
25
дисбаланс системы
Общий
Несбалансированное напряжение
системы.
26
Сигнализация
системы водяного
охлаждения
Общий
Неисправность системы водяного
охлаждения.
27
защита
кондиционера
Общий
Неисправность кондиционера.
Проверьте правильность настройки защиты от
недонапряжения постоянного тока, проверьте напряжение
постоянного тока звена цепи, если оно часто возникает,
思源电气
思源电气
пожалуйста, свяжитесь с нашим сервисным персоналом для
обработки.
Проверьте правильность настройки защиты от температуры
IGBT, проверьте, не перегружена ли выход в течение
длительного времени, и попробуйте перезапустить вручную
после того, как температура упадет до нормального уровня;
Если он часто появляется или не может быть перезапущен,
пожалуйста, свяжитесь с нашим сервисным персоналом для
обработки.
Проверьте, сбалансировано ли напряжение постоянного тока
звена цепи. Если оно появляется часто, пожалуйста, свяжитесь
с нашим сервисным персоналом для обработки.
После исчезновения неисправности устройство вернется к
нормальной работе и не требует вмешательства человека;
Если это часто появляется, пожалуйста, свяжитесь с нашим
сервисным персоналом для обработки.
Проверьте отбор проб PT, устройство вернется к нормальной
работе после исчезновения неисправности и не требует
ручного вмешательства; Если это часто появляется,
пожалуйста, свяжитесь с нашим сервисным персоналом для
обработки.
Проверьте отбор проб PT, устройство вернется к нормальной
работе после исчезновения неисправности и не требует
ручного вмешательства; Если это часто появляется,
пожалуйста, свяжитесь с нашим сервисным персоналом для
обработки.
После исчезновения неисправности устройство вернется к
нормальной работе и не требует вмешательства человека;
Если это часто появляется, пожалуйста, свяжитесь с нашим
сервисным персоналом для обработки.
Sieyuan
Sieyuan
Необходимо попытаться перезагрузить вручную; Если он часто
60
появляется или не может быть перезапущен, пожалуйста,
свяжитесь с нашим сервисным персоналом для обработки.

61.

Sieyuan 思源电气
思源电气
Аварийное устранение неисправности продукта Sieyuan

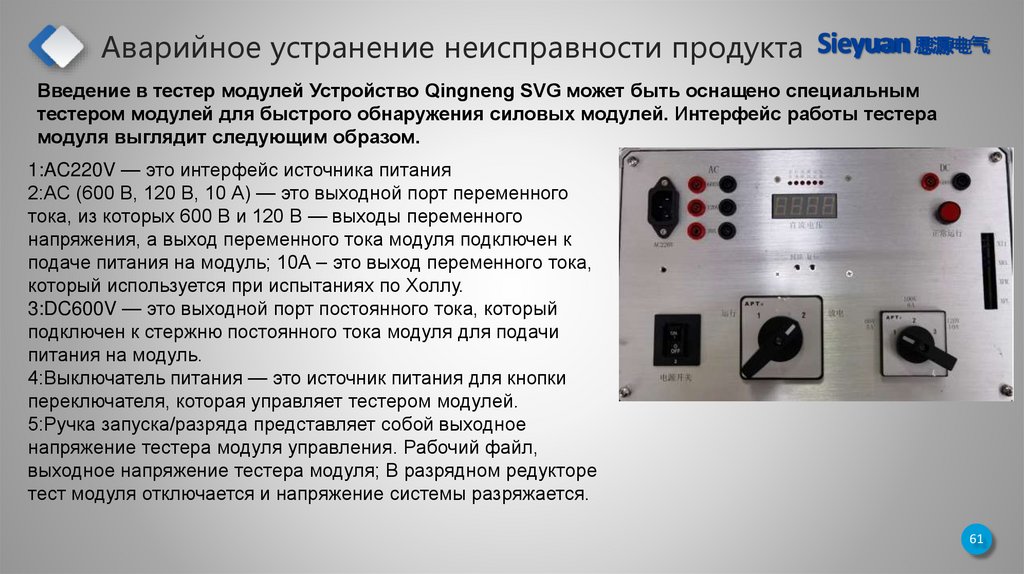

Введение в тестер модулей Устройство Qingneng SVG может быть оснащено специальным
тестером модулей для быстрого обнаружения силовых модулей. Интерфейс работы тестера
модуля выглядит следующим образом.
1:AC220V — это интерфейс источника питания
2:AC (600 В, 120 В, 10 А) — это выходной порт переменного
тока, из которых 600 В и 120 В — выходы переменного
напряжения, а выход переменного тока модуля подключен к
подаче питания на модуль; 10А – это выход переменного тока,
который используется при испытаниях по Холлу.
3:DC600V — это выходной порт постоянного тока, который
подключен к стержню постоянного тока модуля для подачи
питания на модуль.
4:Выключатель питания — это источник питания для кнопки
переключателя, которая управляет тестером модулей.
5:Ручка запуска/разряда представляет собой выходное
напряжение тестера модуля управления. Рабочий файл,
выходное напряжение тестера модуля; В разрядном редукторе
тест модуля отключается и напряжение системы разряжается.
61

62.

Sieyuan 思源电气
Sieyuan
思源电气

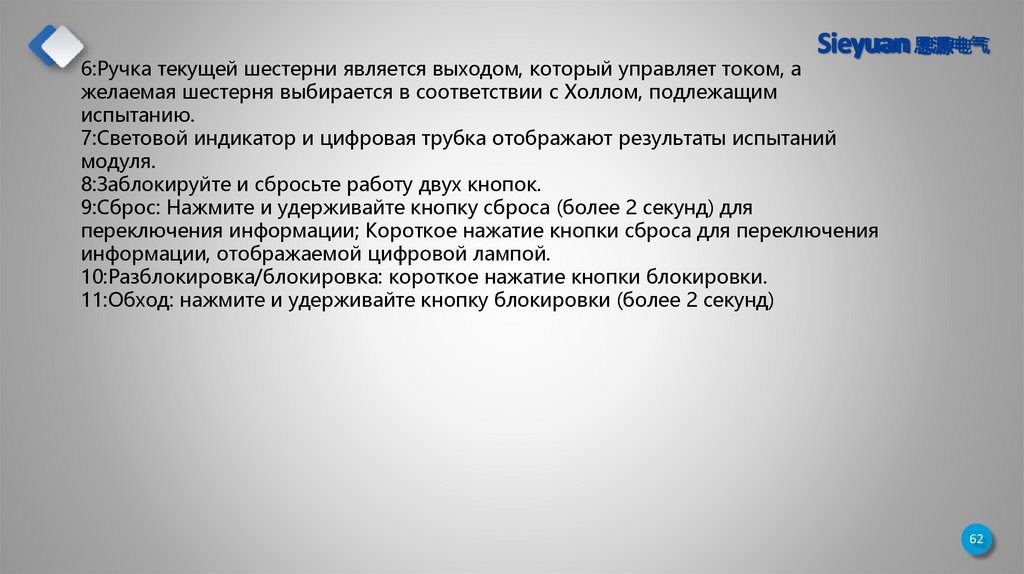

6:Ручка текущей шестерни является выходом, который управляет током, а
желаемая шестерня выбирается в соответствии с Холлом, подлежащим
испытанию.
7:Световой индикатор и цифровая трубка отображают результаты испытаний
модуля.
8:Заблокируйте и сбросьте работу двух кнопок.
9:Сброс: Нажмите и удерживайте кнопку сброса (более 2 секунд) для
переключения информации; Короткое нажатие кнопки сброса для переключения
информации, отображаемой цифровой лампой.
10:Разблокировка/блокировка: короткое нажатие кнопки блокировки.
11:Обход: нажмите и удерживайте кнопку блокировки (более 2 секунд)
62

63.

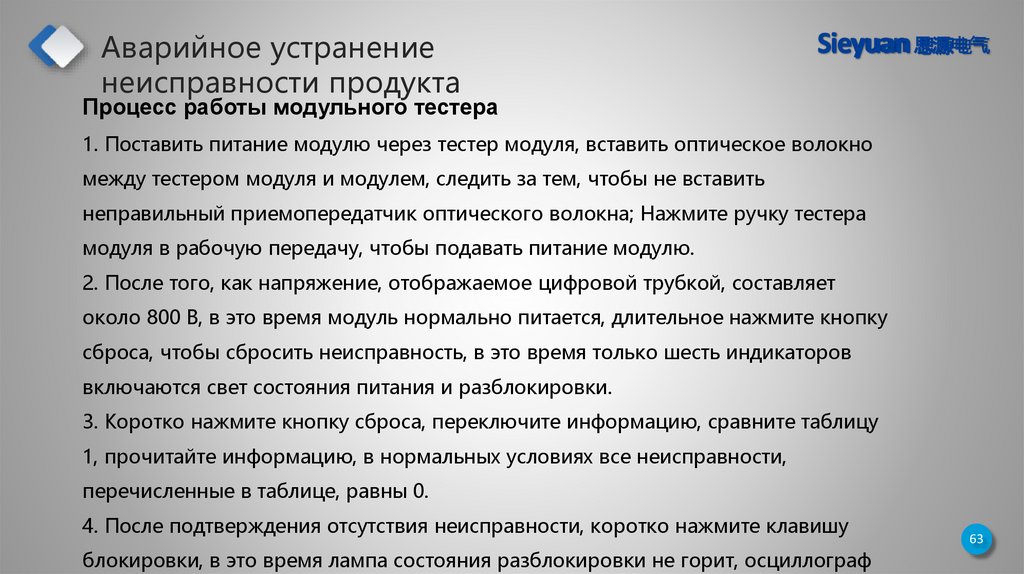

Аварийное устранение
неисправности продукта
Sieyuan 思源电气
Sieyuan
思源电气
Процесс работы модульного тестера
1. Поставить питание модулю через тестер модуля, вставить оптическое волокно
между тестером модуля и модулем, следить за тем, чтобы не вставить
неправильный приемопередатчик оптического волокна; Нажмите ручку тестера
модуля в рабочую передачу, чтобы подавать питание модулю.
2. После того, как напряжение, отображаемое цифровой трубкой, составляет
около 800 В, в это время модуль нормально питается, длительное нажмите кнопку
сброса, чтобы сбросить неисправность, в это время только шесть индикаторов
включаются свет состояния питания и разблокировки.
3. Коротко нажмите кнопку сброса, переключите информацию, сравните таблицу
1, прочитайте информацию, в нормальных условиях все неисправности,
перечисленные в таблице, равны 0.
4. После подтверждения отсутствия неисправности, коротко нажмите клавишу
блокировки, в это время лампа состояния разблокировки не горит, осциллограф
63

64.

Аварийное устранение
неисправности продукта
Sieyuan 思源电气
Sieyuan
思源电气

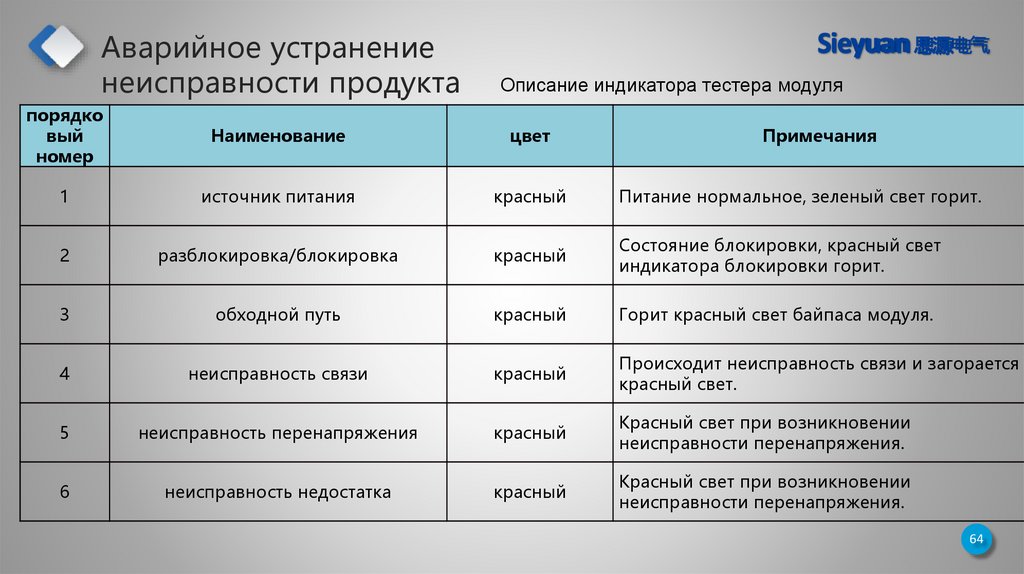

Описание индикатора тестера модуля
порядко
вый
номер
Наименование
цвет
1
источник питания
красный
Питание нормальное, зеленый свет горит.
2
разблокировка/блокировка
красный
Состояние блокировки, красный свет
индикатора блокировки горит.
3
обходной путь
красный
Горит красный свет байпаса модуля.
4
неисправность связи
красный
Происходит неисправность связи и загорается
красный свет.
5
неисправность перенапряжения
красный
Красный свет при возникновении
неисправности перенапряжения.
6
неисправность недостатка
красный
Красный свет при возникновении
неисправности перенапряжения.
Примечания
64

65.

Sieyuan 思源电气
思源电气
Аварийное устранение неисправности продукта Sieyuan

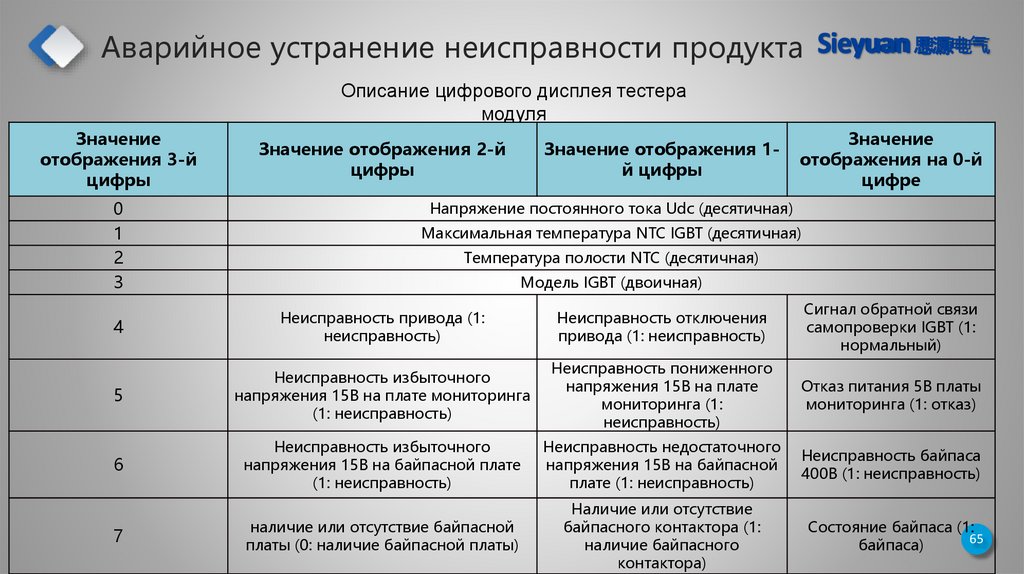

Описание цифрового дисплея тестера
модуля
Значение
отображения 3-й
цифры
0
1
2
3
Значение отображения 2-й
цифры
Значение отображения 1й цифры
Значение
отображения на 0-й
цифре
Напряжение постоянного тока Udc (десятичная)
Максимальная температура NTC IGBT (десятичная)
Температура полости NTC (десятичная)
Модель IGBT (двоичная)
4
Неисправность привода (1:
неисправность)
Неисправность отключения
привода (1: неисправность)
Сигнал обратной связи
самопроверки IGBT (1:
нормальный)
5
Неисправность избыточного
напряжения 15В на плате мониторинга
(1: неисправность)
Неисправность пониженного
напряжения 15В на плате
мониторинга (1:
неисправность)
Отказ питания 5В платы
мониторинга (1: отказ)
6
Неисправность избыточного
напряжения 15В на байпасной плате
(1: неисправность)
Неисправность недостаточного
напряжения 15В на байпасной
плате (1: неисправность)
Неисправность байпаса
400В (1: неисправность)
наличие или отсутствие байпасной
платы (0: наличие байпасной платы)
Наличие или отсутствие
байпасного контактора (1:
наличие байпасного
контактора)
Состояние байпаса (1:
65
байпаса)
7
