Презентация по физике на тему_ _Сила упругости. Закон Гука_ (9 класс)

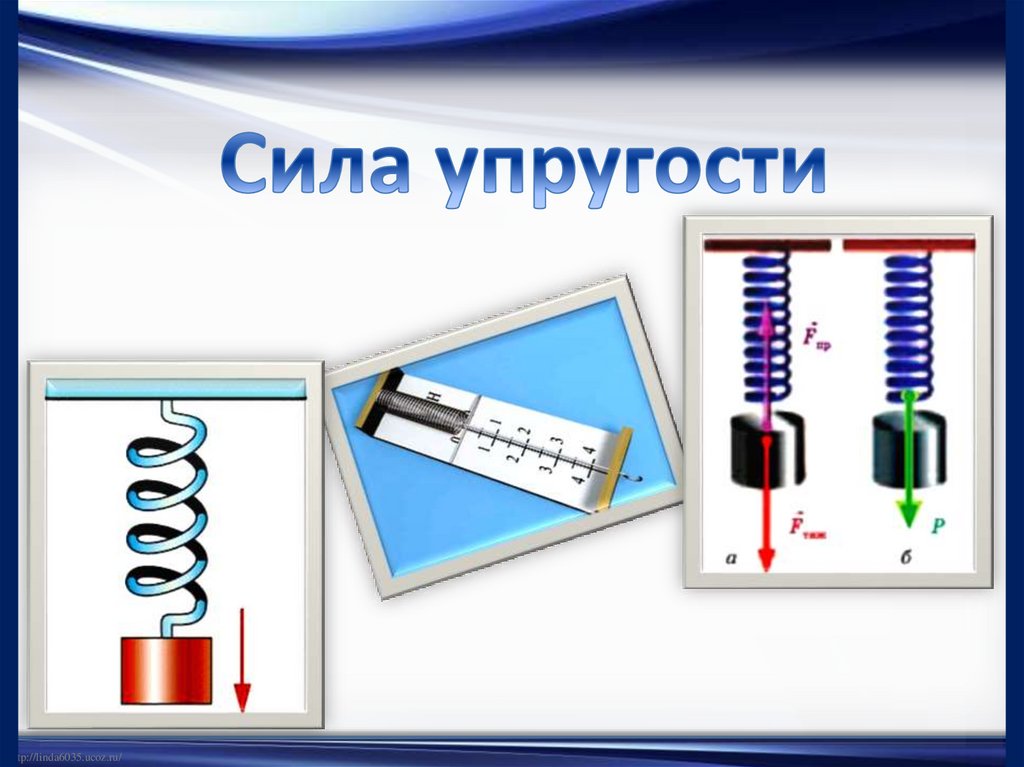

1. Сила упругости

http://linda6035.ucoz.ru/

2.

Почему прогибается гамак?
http://linda6035.ucoz.ru/

3.

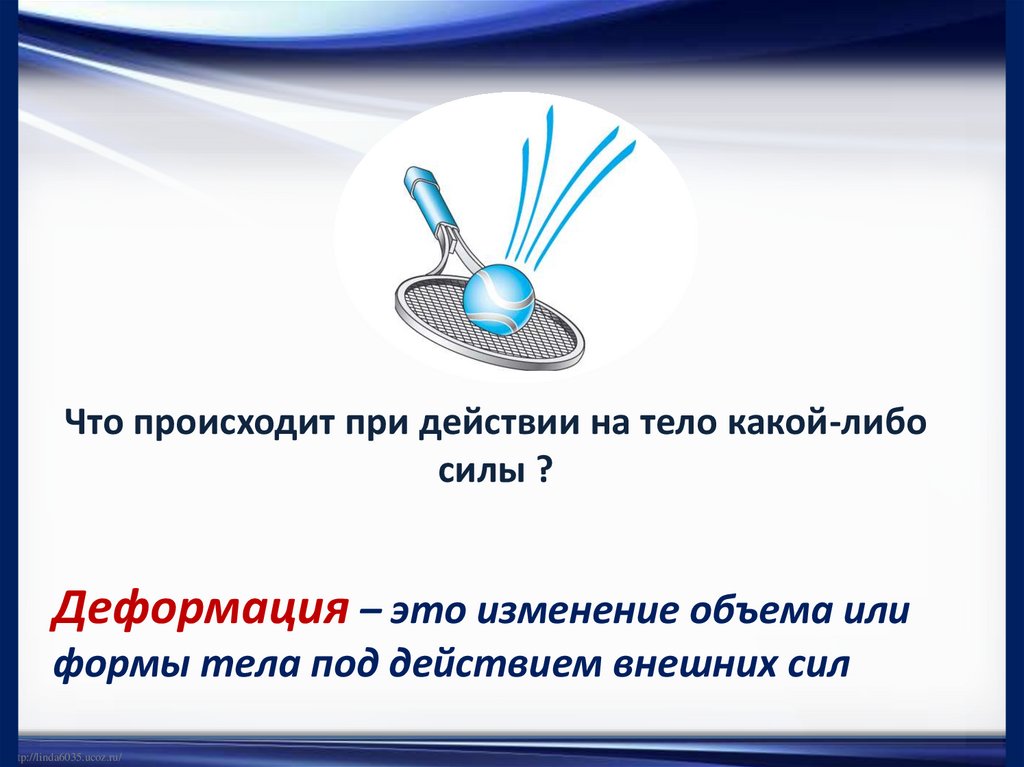

Что происходит при действии на тело какой-либо
силы ?
Деформация – это изменение объема или
формы тела под действием внешних сил
http://linda6035.ucoz.ru/

4.

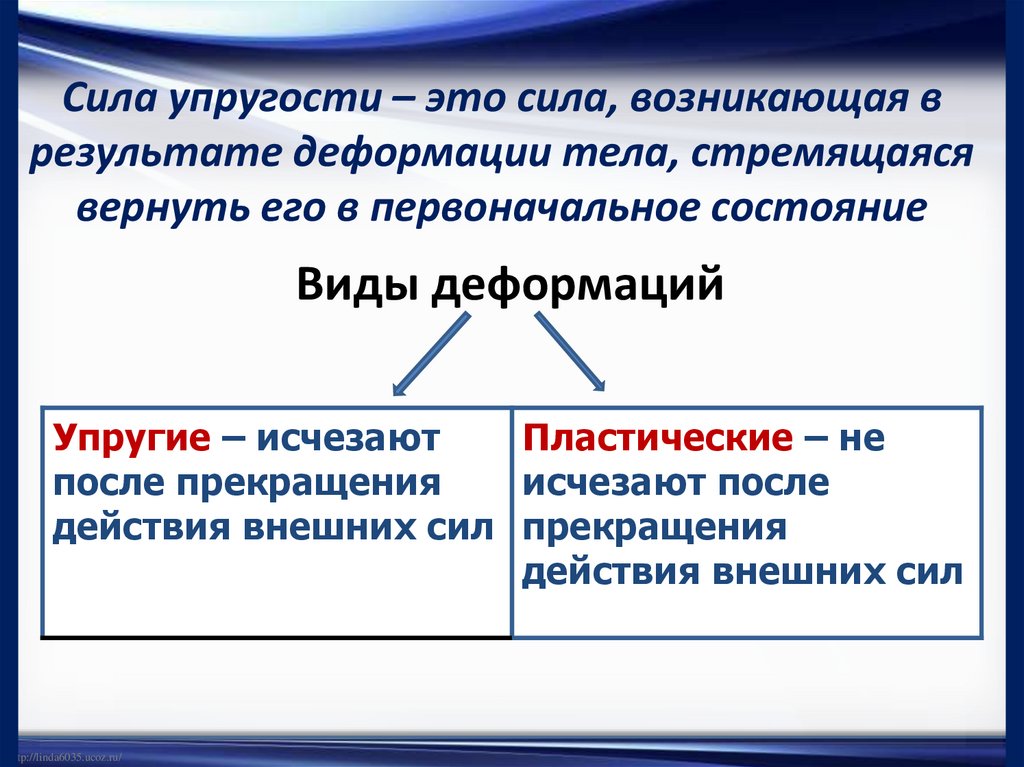

Сила упругости – это сила, возникающая в
результате деформации тела, стремящаяся
вернуть его в первоначальное состояние
Виды деформаций
Упругие – исчезают
Пластические – не
после прекращения
исчезают после
действия внешних сил прекращения
действия внешних сил
http://linda6035.ucoz.ru/

5. Сила упругости – это сила, возникающая в результате деформации тела, стремящаяся вернуть его в первоначальное состояние

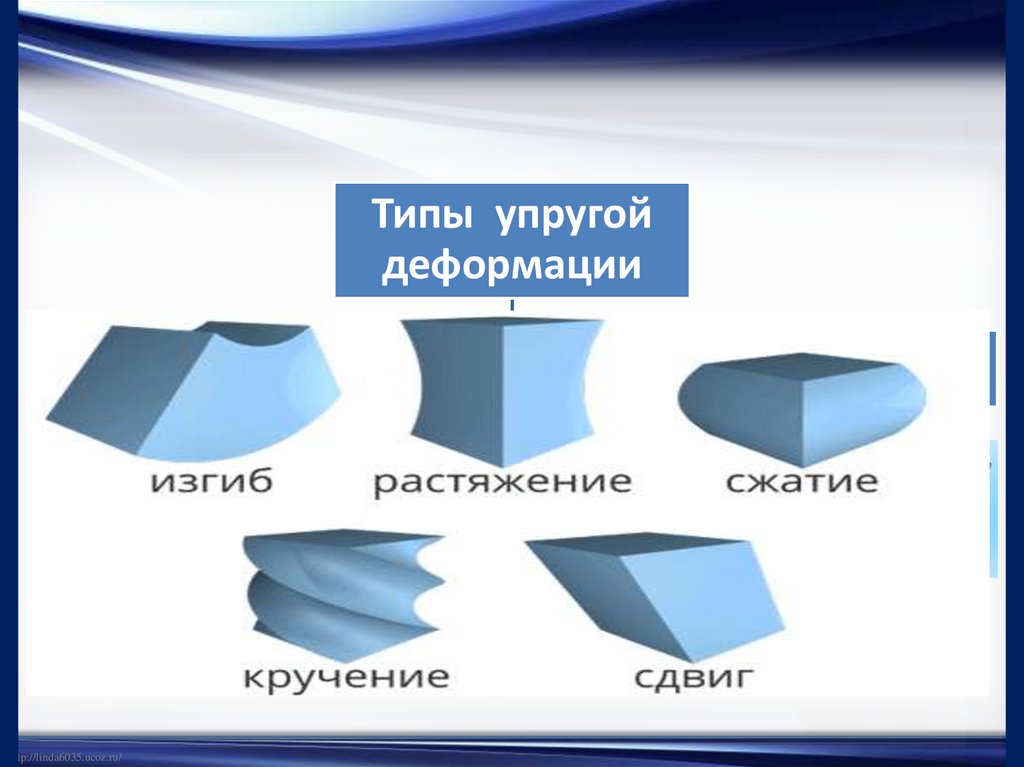

Типы упругой
деформации
Растяжение
http://linda6035.ucoz.ru/
Сжатие
Изгиб
Кручение
Сдвиг

6.

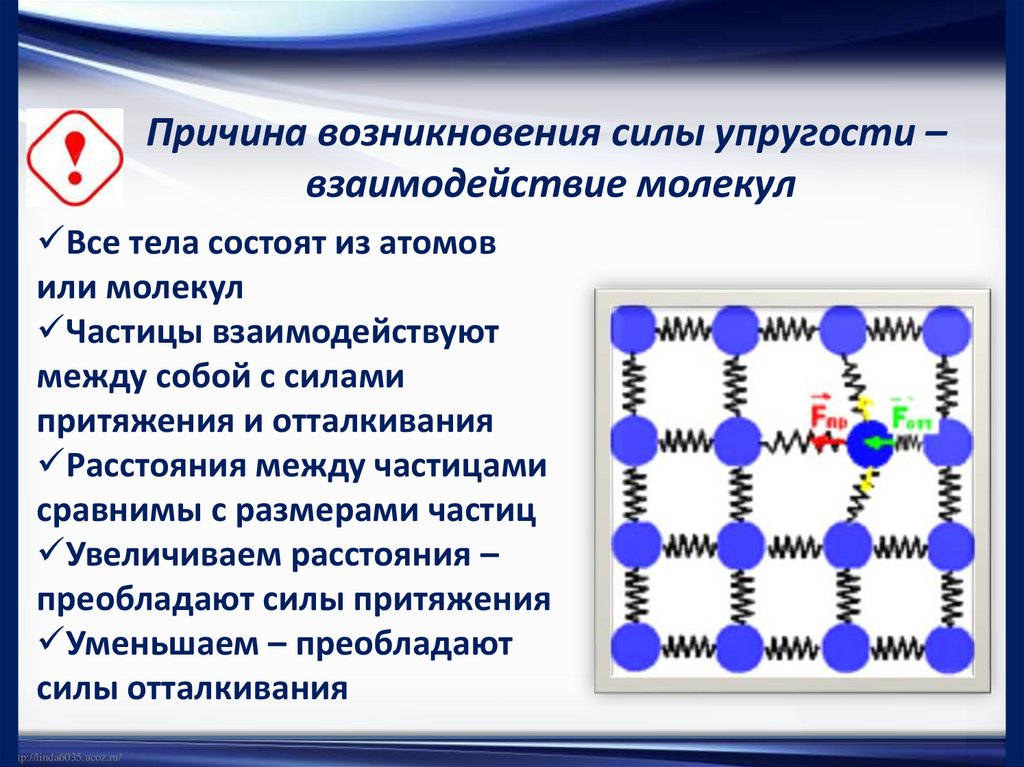

Причина возникновения силы упругости –
взаимодействие молекул
Все тела состоят из атомов
или молекул
Частицы взаимодействуют
между собой с силами
притяжения и отталкивания
Расстояния между частицами
сравнимы с размерами частиц
Увеличиваем расстояния –
преобладают силы притяжения
Уменьшаем – преобладают
силы отталкивания
http://linda6035.ucoz.ru/

7.

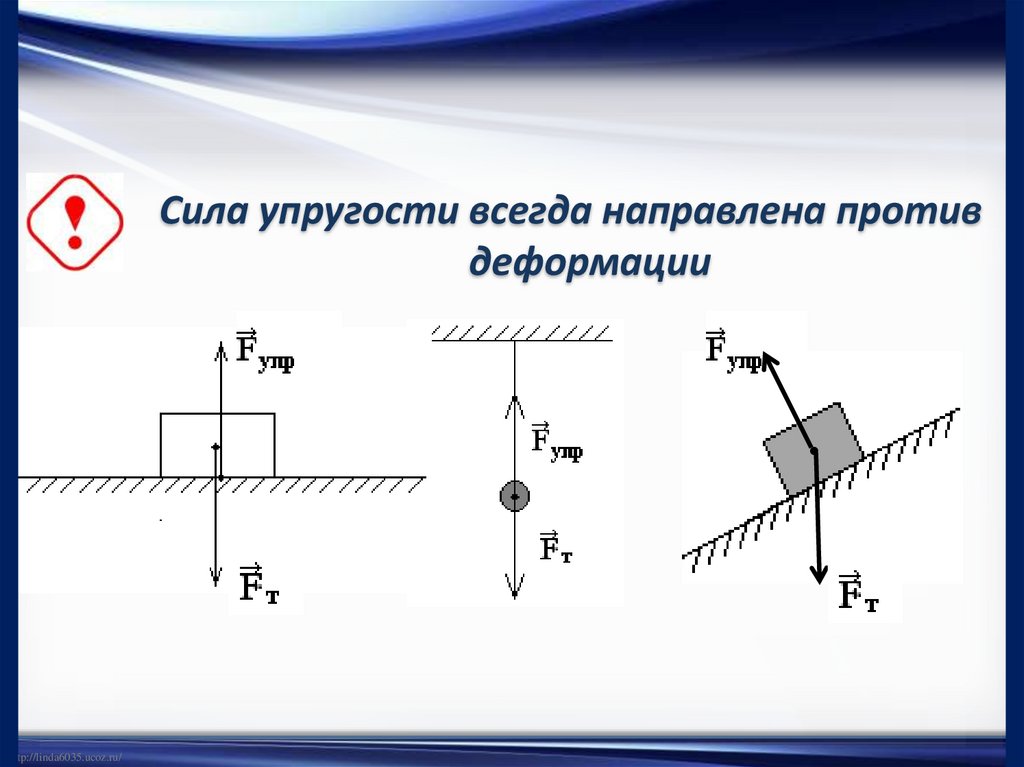

Сила упругости всегда направлена против
деформации
http://linda6035.ucoz.ru/

8.

Виды силы упругости

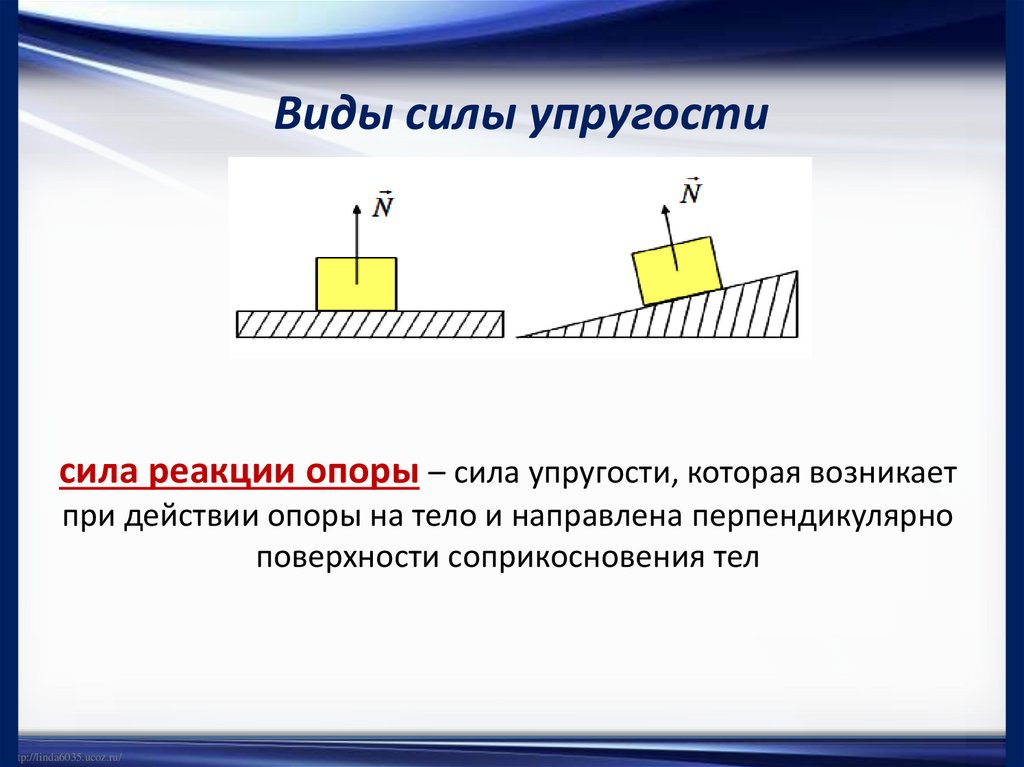

сила реакции опоры – сила упругости, которая возникает
при действии опоры на тело и направлена перпендикулярно
поверхности соприкосновения тел
http://linda6035.ucoz.ru/

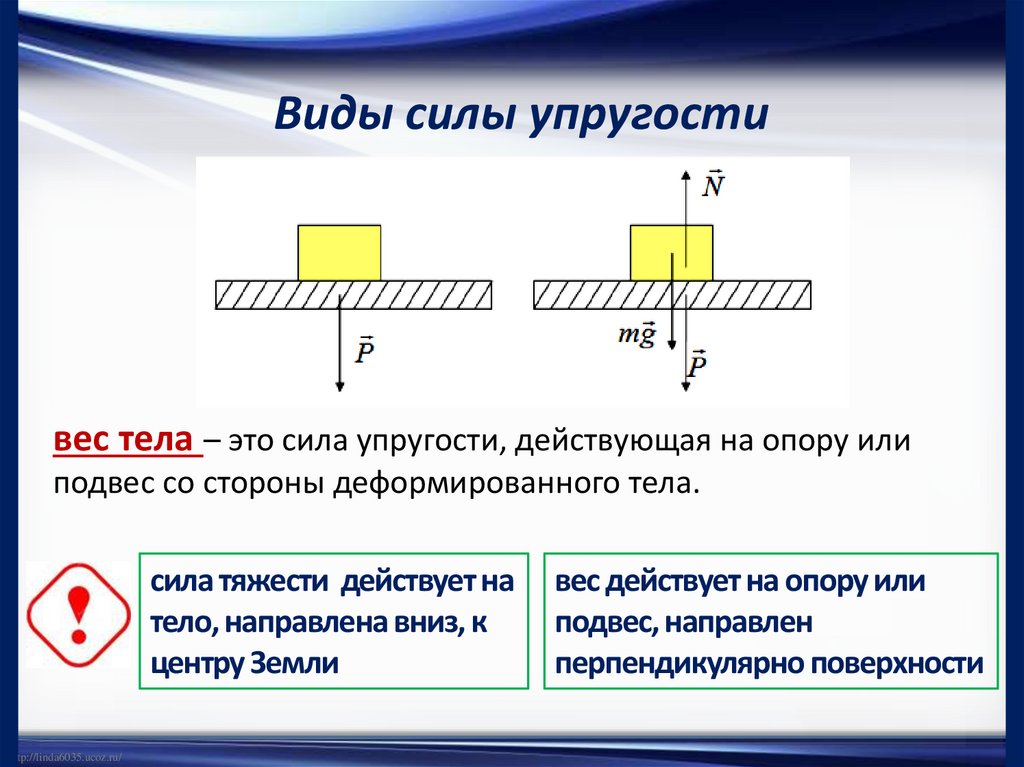

9. Виды силы упругости

вес тела – это сила упругости, действующая на опору или
подвес со стороны деформированного тела.
сила тяжести действует на
тело, направлена вниз, к
центру Земли
http://linda6035.ucoz.ru/
вес действует на опору или
подвес, направлен
перпендикулярно поверхности

10. Виды силы упругости

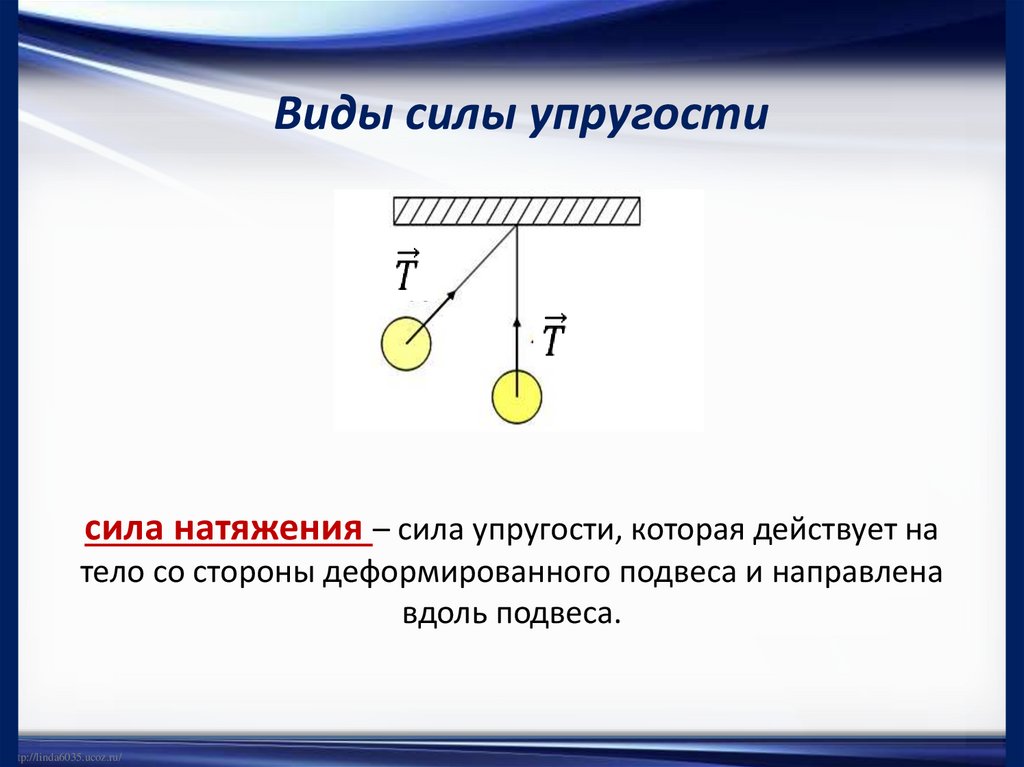

сила натяжения – сила упругости, которая действует на
тело со стороны деформированного подвеса и направлена
вдоль подвеса.
http://linda6035.ucoz.ru/

11. Виды силы упругости

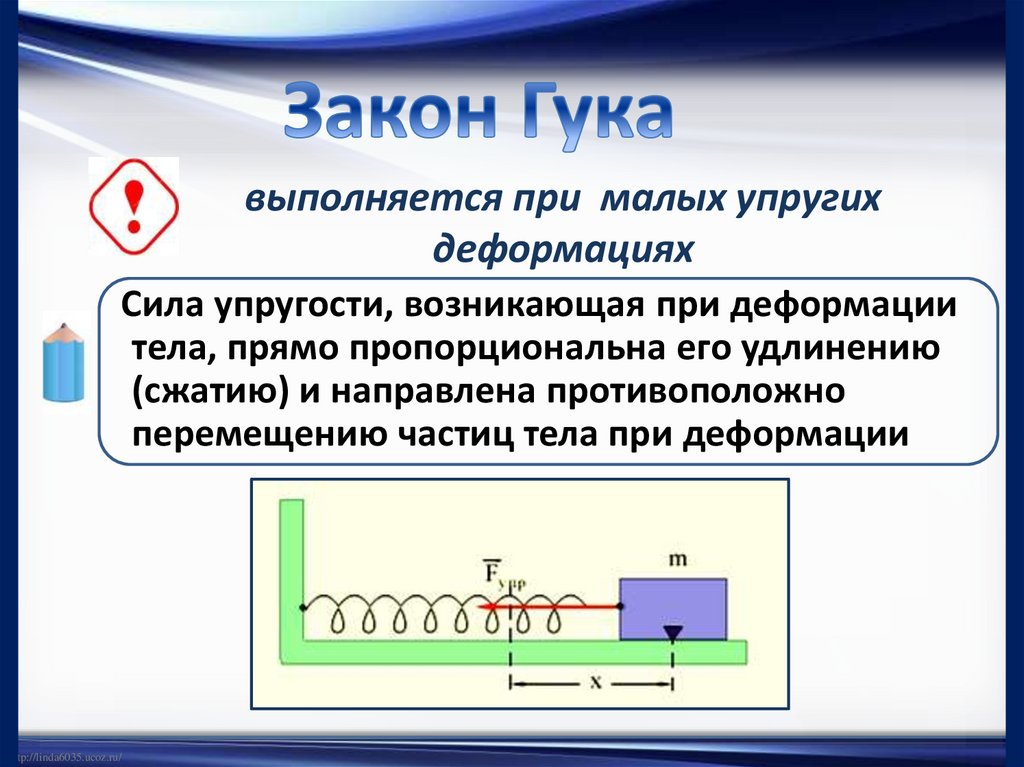

выполняется при малых упругих
деформациях
Сила упругости, возникающая при деформации
тела, прямо пропорциональна его удлинению
(сжатию) и направлена противоположно
перемещению частиц тела при деформации
http://linda6035.ucoz.ru/

12. Закон Гука

Английский
естествоиспытатель Роберт
Гук родился во Фрешуотере,
в семье священника местной
церкви. В 1653 г. поступил в
Крайст-Чёрч-колледж
Оксфордского университета,
где впоследствии стал
ассистентом Р. Бойля.
Роберт Гук
1635 - 1703
http://linda6035.ucoz.ru/

13.

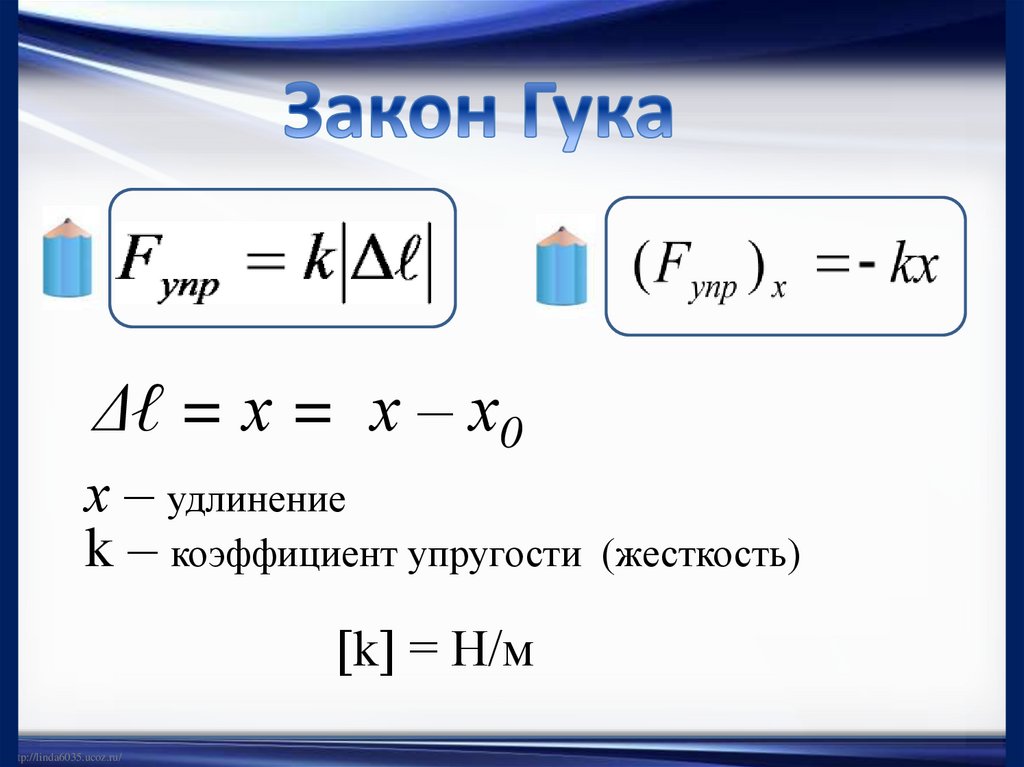

Δℓ = х = х – х0
х – удлинение
k – коэффициент упругости (жесткость)
k = Н/м
http://linda6035.ucoz.ru/

14. Закон Гука

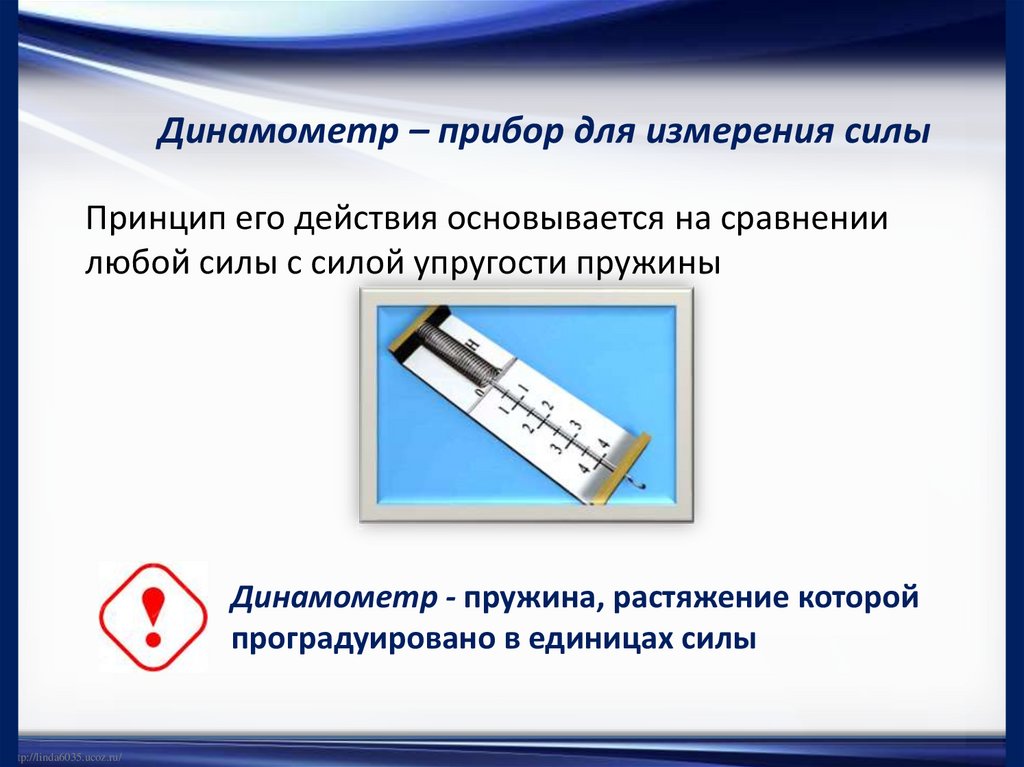

Динамометр – прибор для измерения силы
Принцип его действия основывается на сравнении
любой силы с силой упругости пружины
Динамометр - пружина, растяжение которой
проградуировано в единицах силы
http://linda6035.ucoz.ru/

15.

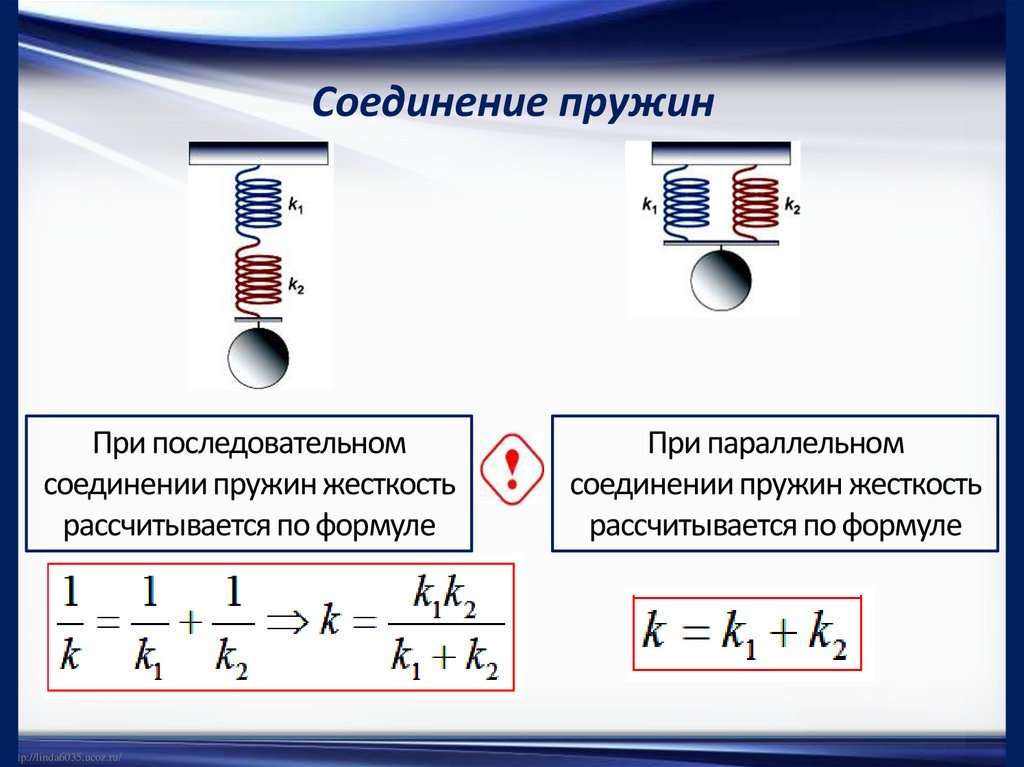

Соединение пружин
При последовательном
соединении пружин жесткость
рассчитывается по формуле
http://linda6035.ucoz.ru/
При параллельном
соединении пружин жесткость
рассчитывается по формуле

16. Соединение пружин

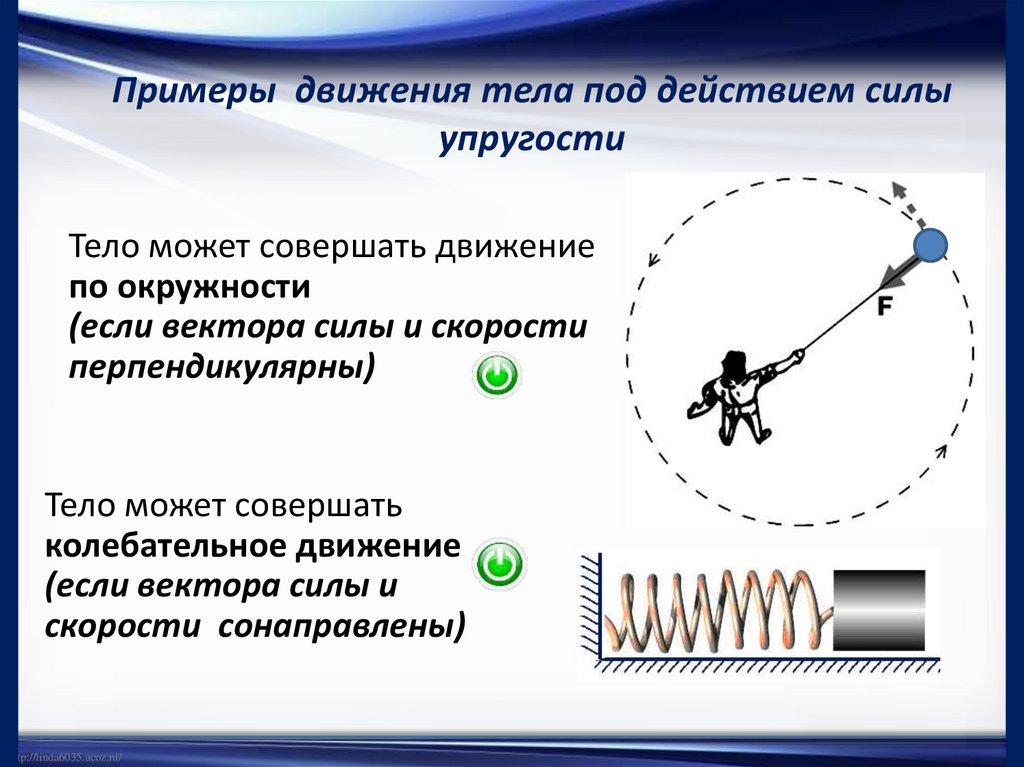

Примеры движения тела под действием силы
упругости
Тело может совершать движение
по окружности
(если вектора силы и скорости
перпендикулярны)
Тело может совершать
колебательное движение
(если вектора силы и
скорости сонаправлены)
http://linda6035.ucoz.ru/

17. Примеры движения тела под действием силы упругости

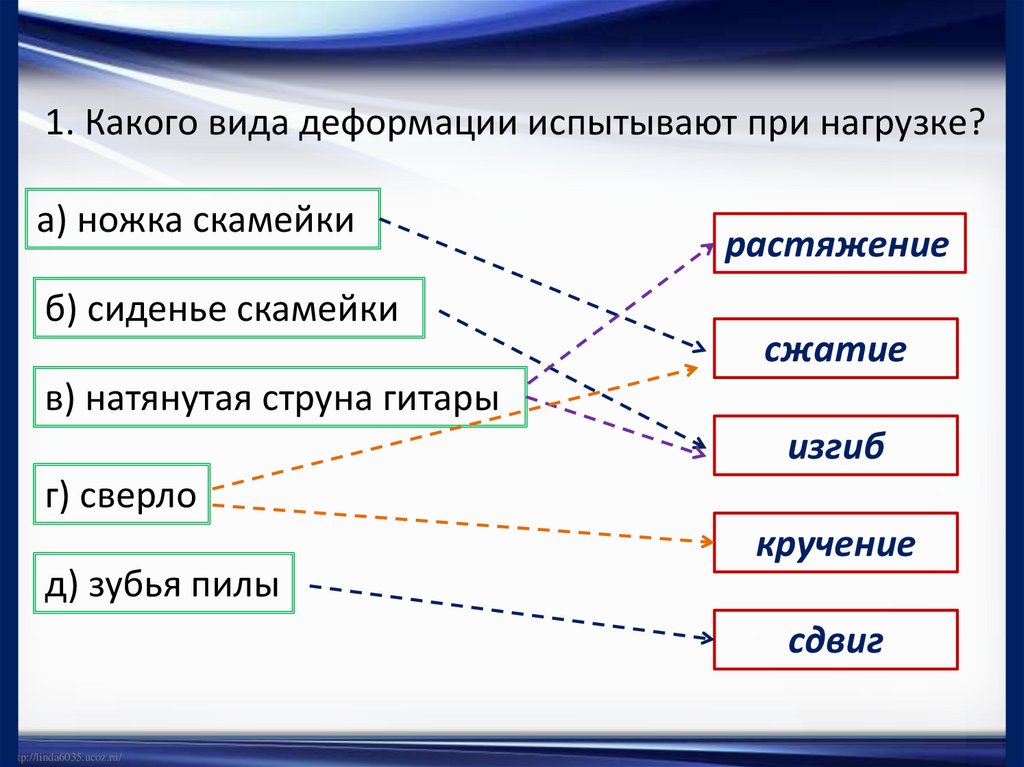

1. Какого вида деформации испытывают при нагрузке?
а) ножка скамейки
растяжение
б) сиденье скамейки
сжатие
в) натянутая струна гитары
изгиб
г) сверло
кручение
д) зубья пилы
сдвиг
http://linda6035.ucoz.ru/

18.

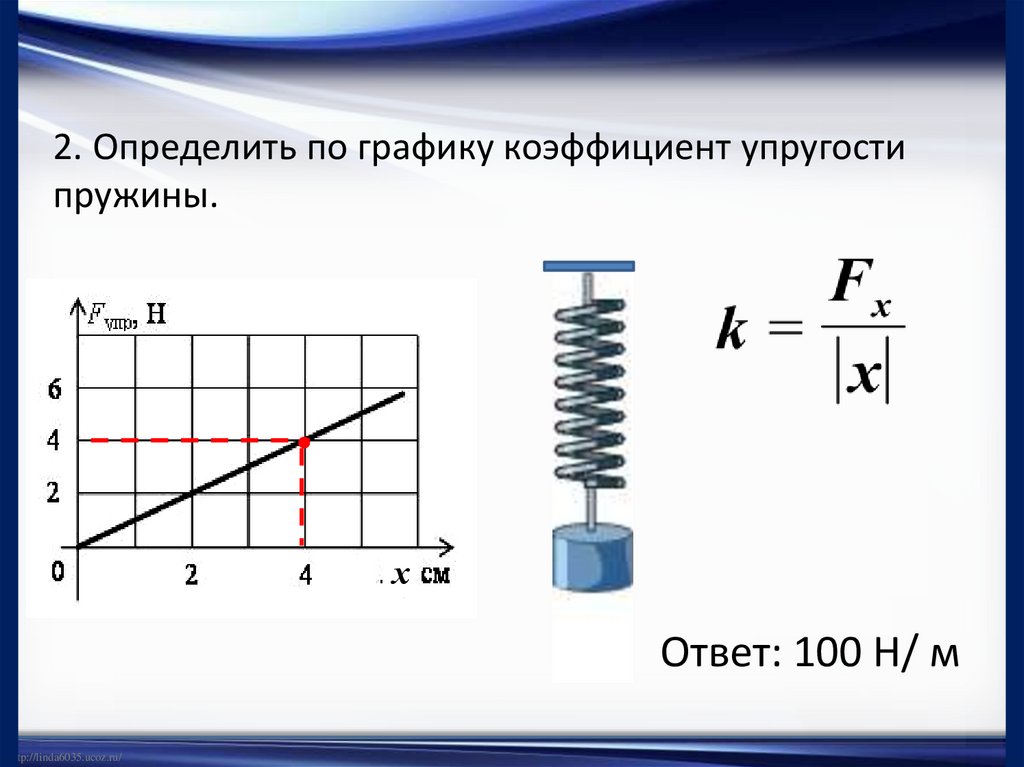

2. Определить по графику коэффициент упругости
пружины.
х
Ответ: 100 Н/ м
http://linda6035.ucoz.ru/

19.

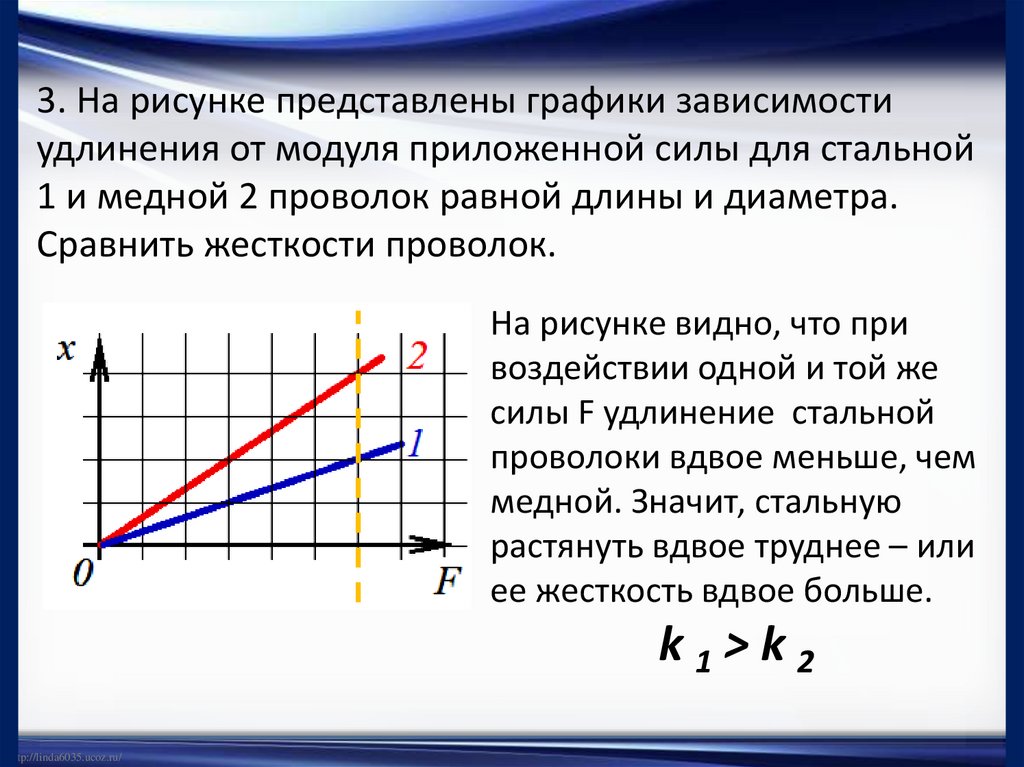

3. На рисунке представлены графики зависимости
удлинения от модуля приложенной силы для стальной
1 и медной 2 проволок равной длины и диаметра.
Сравнить жесткости проволок.
На рисунке видно, что при
воздействии одной и той же
силы F удлинение стальной
проволоки вдвое меньше, чем
медной. Значит, стальную
растянуть вдвое труднее – или
ее жесткость вдвое больше.
k1>k2
http://linda6035.ucoz.ru/

20.

Домашнее задание:
§17, упр.17(2), выучить
формулы: 1,2,3 законы
Ньютона, закон Гука.
Приготовить тетради на
проверку.
