Сетевая модель

1. сетевая модель

СЕТЕВАЯ МОДЕЛЬ

2. Сетевая модель данных

СЕТЕВАЯ МОДЕЛЬ ДАННЫХ

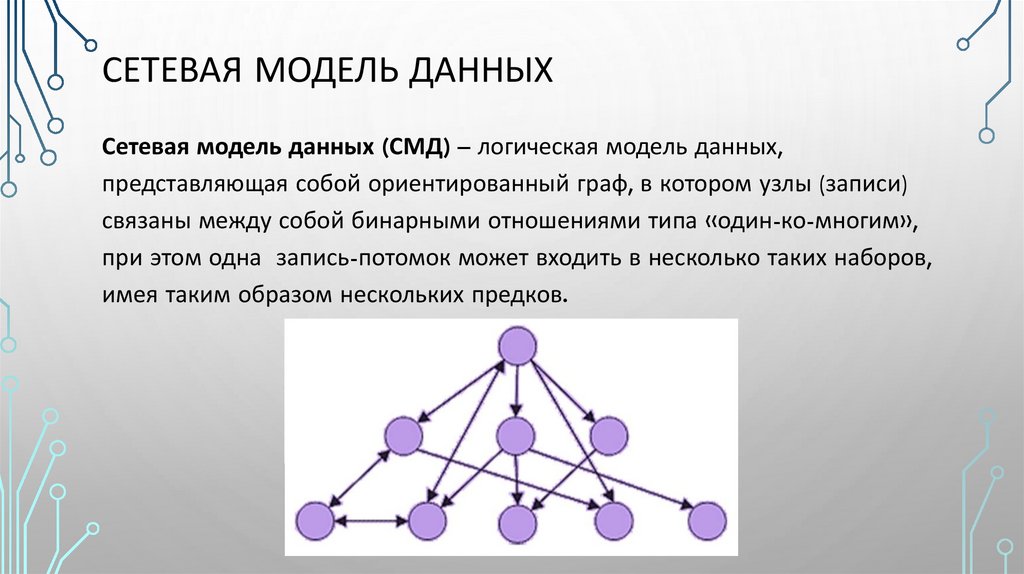

Сетевая модель данных (СМД) – логическая модель данных,
представляющая собой ориентированный граф, в котором узлы (записи)
связаны между собой бинарными отношениями типа «один-ко-многим»,
при этом одна запись-потомок может входить в несколько таких наборов,
имея таким образом нескольких предков.

3. Сетевая модель данных. Иерархия элементов данных

СЕТЕВАЯ МОДЕЛЬ ДАННЫХ.
ИЕРАРХИЯ ЭЛЕМЕНТОВ ДАННЫХ

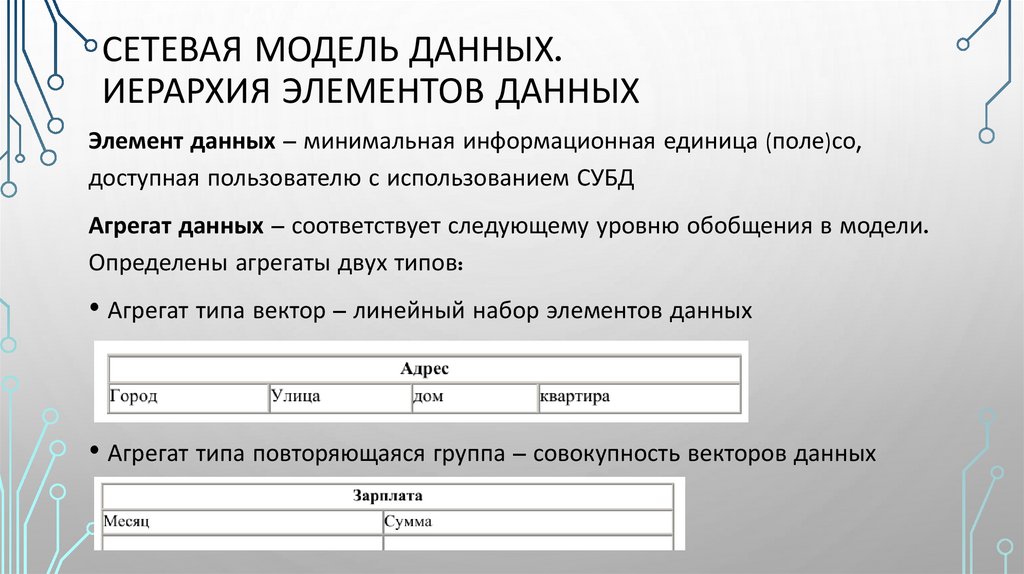

Элемент данных – минимальная информационная единица (поле)со,
доступная пользователю с использованием СУБД
Агрегат данных – соответствует следующему уровню обобщения в модели.
Определены агрегаты двух типов:
• Агрегат типа вектор – линейный набор элементов данных
• Агрегат типа повторяющаяся группа – совокупность векторов данных

4. Сетевая модель данных. Иерархия элементов данных

СЕТЕВАЯ МОДЕЛЬ ДАННЫХ.
ИЕРАРХИЯ ЭЛЕМЕНТОВ ДАННЫХ

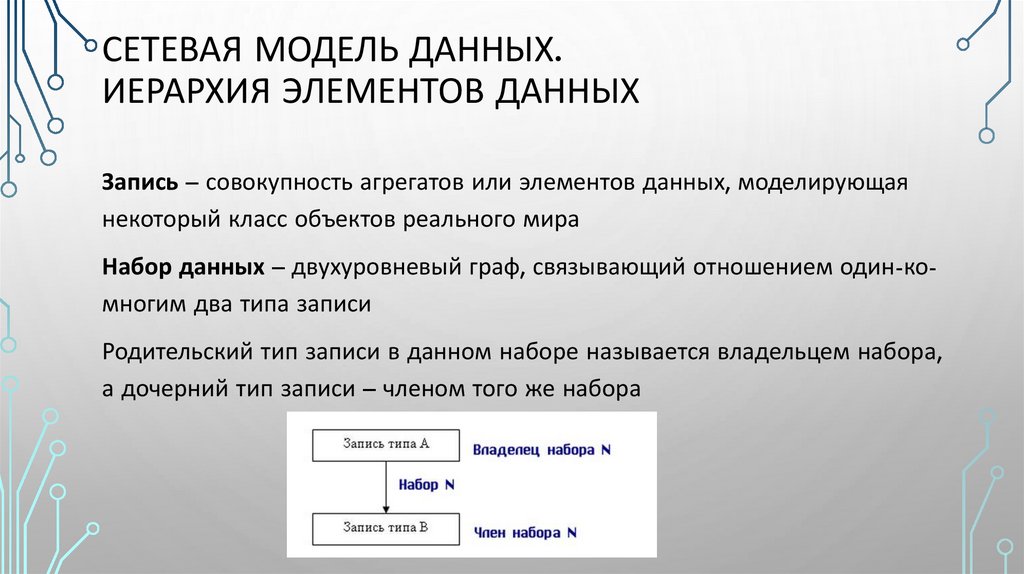

Запись – совокупность агрегатов или элементов данных, моделирующая
некоторый класс объектов реального мира
Набор данных – двухуровневый граф, связывающий отношением один-комногим два типа записи
Родительский тип записи в данном наборе называется владельцем набора,
а дочерний тип записи – членом того же набора

5. Сетевая модель данных

СЕТЕВАЯ МОДЕЛЬ ДАННЫХ

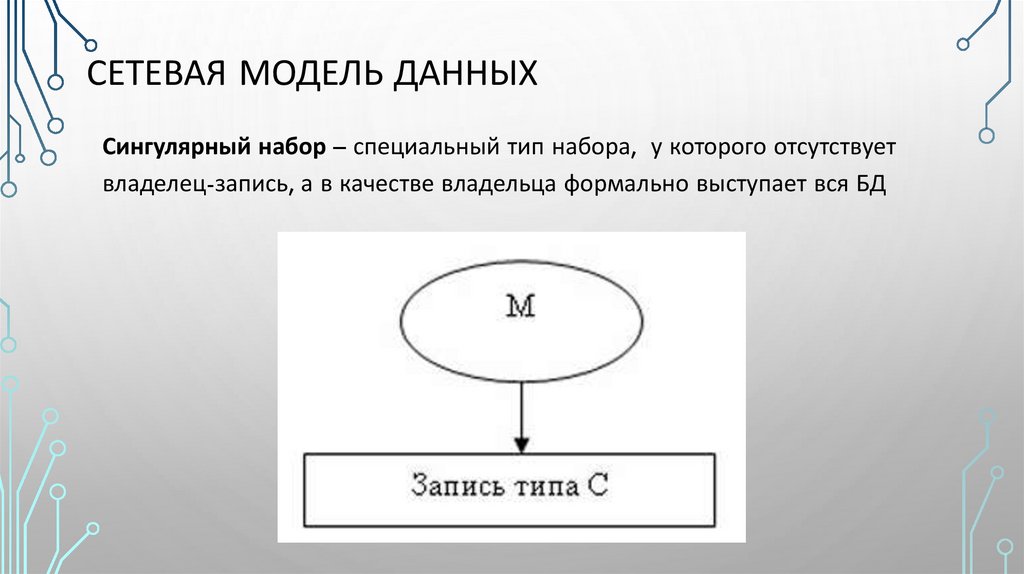

Сингулярный набор – специальный тип набора, у которого отсутствует
владелец-запись, а в качестве владельца формально выступает вся БД

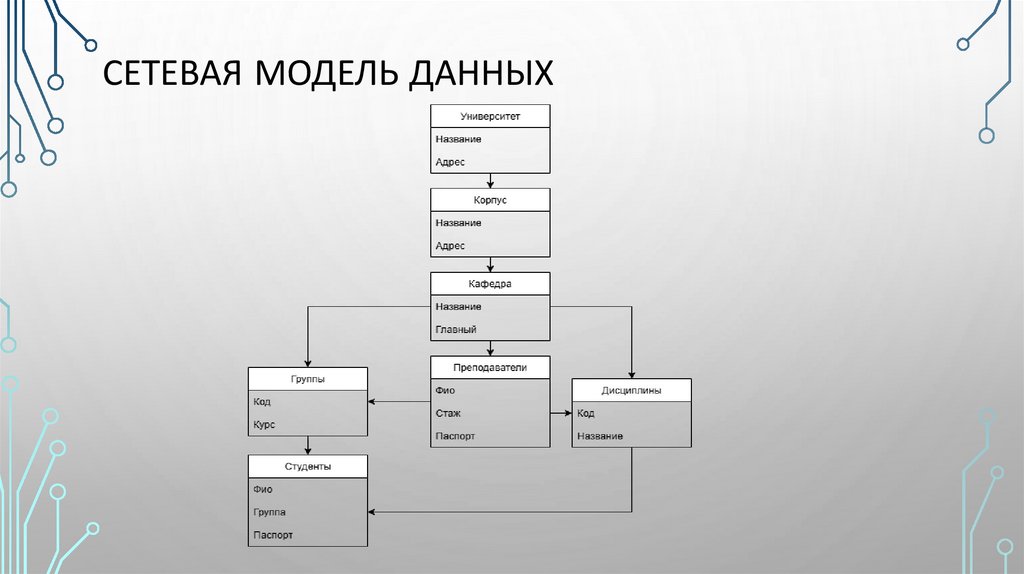

6. Сетевая модель данных

СЕТЕВАЯ МОДЕЛЬ ДАННЫХ
