1. Тема: Резание металла. Выбор и применение инструментов при резке.

2.

Цель урока: Овладеть знаниями о
применяемом инструменте и работе с ним.
Теоретические вопросы.
1.Что такое гибка?
2.Назовите инструменты и приспособления
применяемые при гибке?
3.Как определить припуск при гибке под
прямым углом?
4.Какие гибочные станки, Вы, знаете?
5.Назовите способы гибки труб?
6.Техника безопасности при гибке?

3.

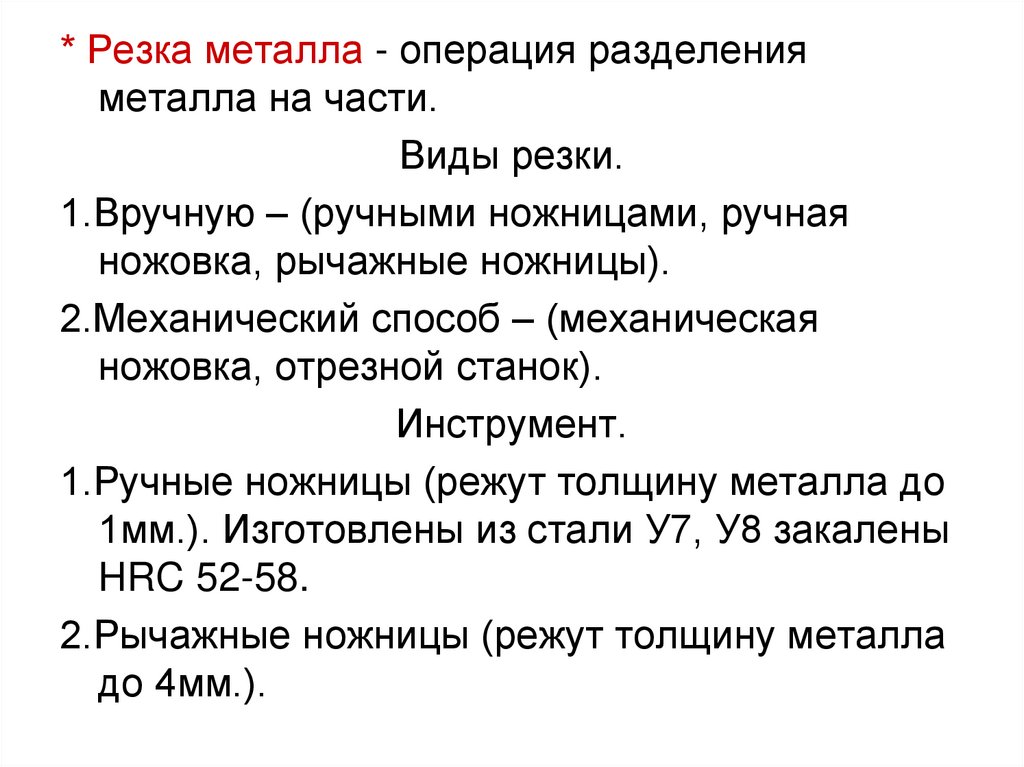

* Резка металла - операция разделения
металла на части.
Виды резки.
1.Вручную – (ручными ножницами, ручная
ножовка, рычажные ножницы).
2.Механический способ – (механическая
ножовка, отрезной станок).
Инструмент.
1.Ручные ножницы (режут толщину металла до
1мм.). Изготовлены из стали У7, У8 закалены
HRC 52-58.
2.Рычажные ножницы (режут толщину металла
до 4мм.).

4.

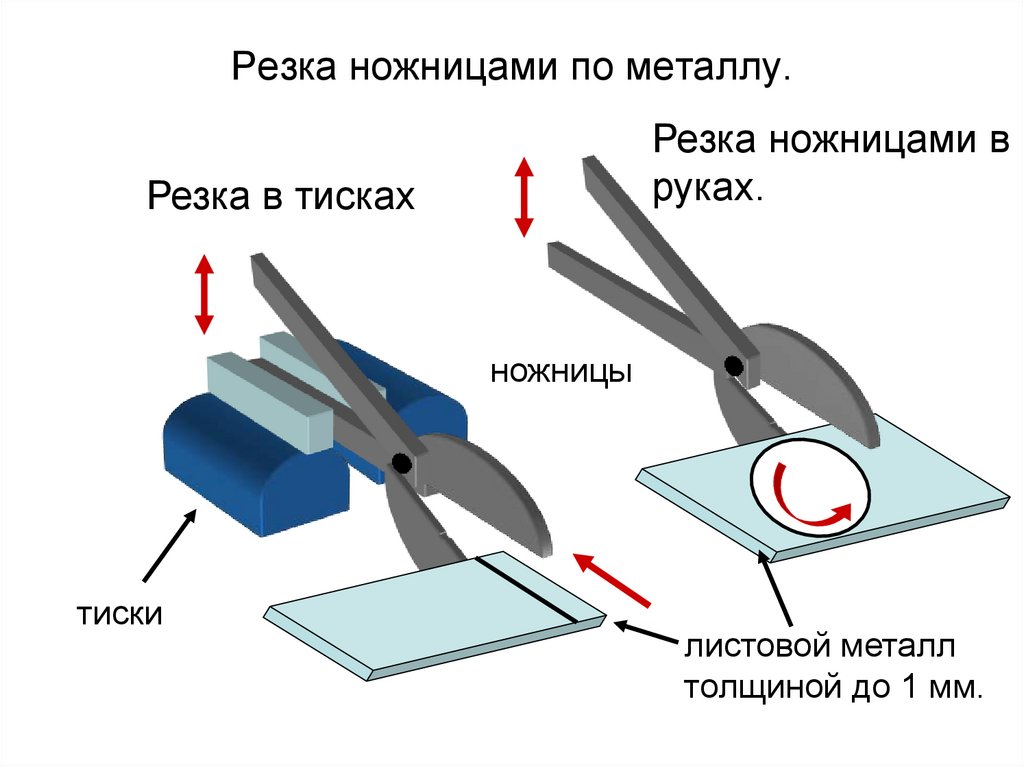

Резка ножницами по металлу.
Резка ножницами в
руках.
Резка в тисках
ножницы
тиски
листовой металл
толщиной до 1 мм.

5.

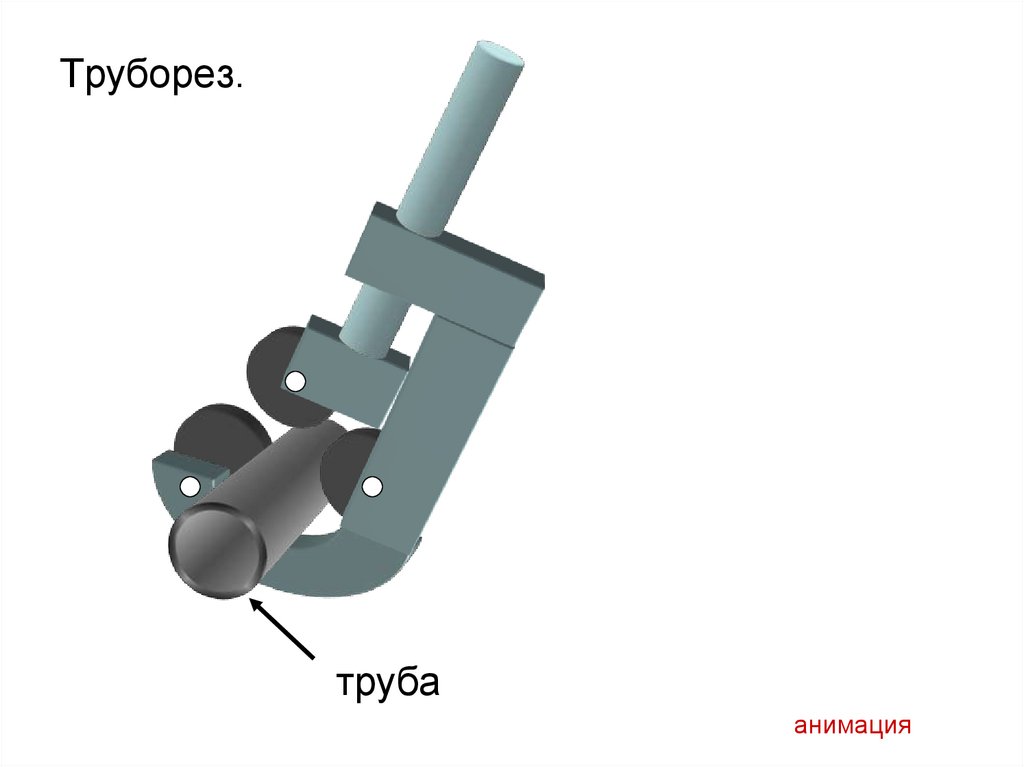

Труборез.
труба
анимация

6.

Рычажные ножницы.
нож
лист металла
анимация

7.

Маховые ножницы.
прижимная
планка
нож

8.

3.Маховые ножницы (режут толщину металла
1,5-2,5мм. ,заготовки большой длины).
4.Труборез (диаметр труб до 25мм.).
5.Ручная ножовка.
Работа с ножовкой.
1.Полотно изготавливается из
инструментальной стали У10А,
быстрорежущей стали Р9, Р18,
инструментальной легированной Х6ВФ,
твердость HRC 61-64.
2. а)Полотно устанавливается зубьями вперед.
Вперед

9.

б) Полотно натягивается натяжным
устройством ножовки.
3. Положение рабочего.
а) локтевой сустав согнут под углом 90°.
б) корпус рабочего развернут под углом 45°
относительно тисков.

10.

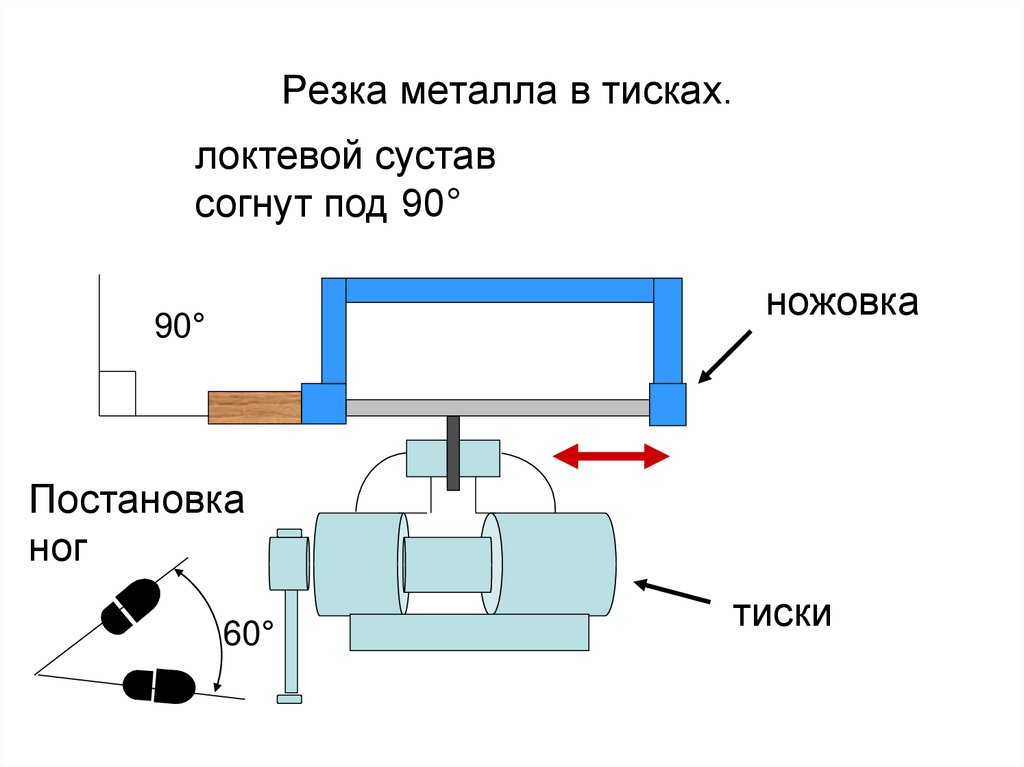

Резка металла в тисках.
локтевой сустав
согнут под 90°
ножовка
90°
Постановка
ног
60°
тиски

11.

1.
2.
3.
4.
5.
6.
7.

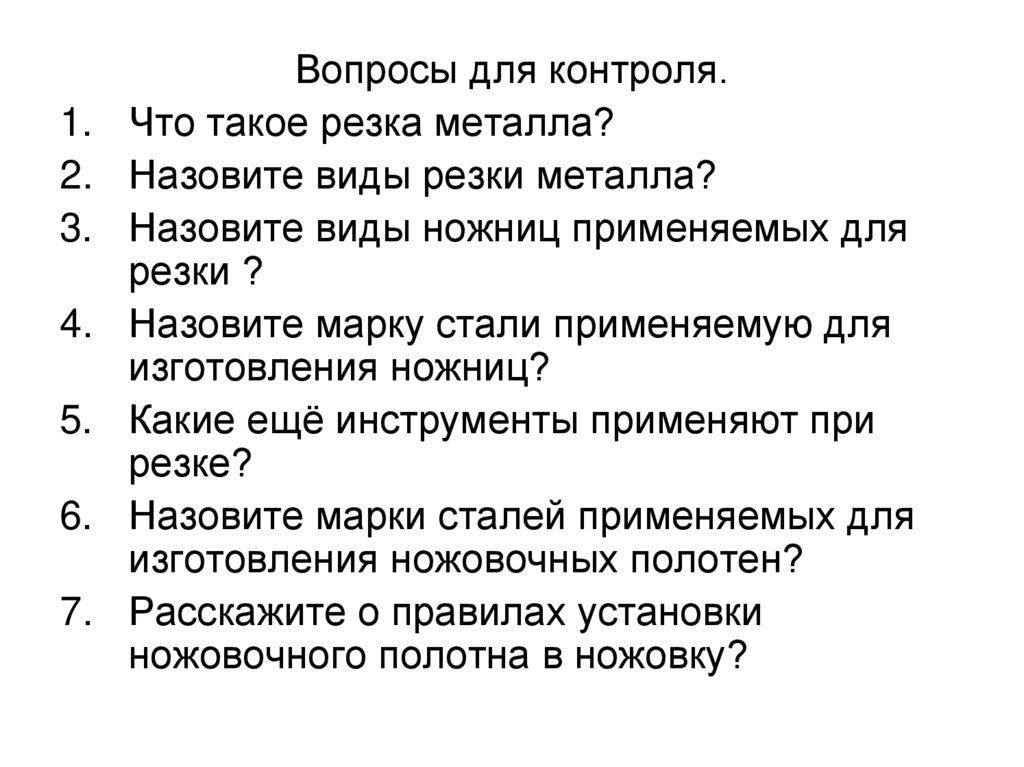

Вопросы для контроля.
Что такое резка металла?
Назовите виды резки металла?
Назовите виды ножниц применяемых для
резки ?
Назовите марку стали применяемую для
изготовления ножниц?
Какие ещё инструменты применяют при
резке?
Назовите марки сталей применяемых для
изготовления ножовочных полотен?
Расскажите о правилах установки
ножовочного полотна в ножовку?
