Цикл боевого
применения
пртиллерии
1

2.

Дәріс
оқу пәні:
«Жалпы тактика»
Лекция
дисциплина:
«Общая тактика»
Тақырып 4/1
«Инженерлік жабдықтар және позицияларды жалтару»
Тема 4/1
«Инженерное оборудование и маскировка позиций»

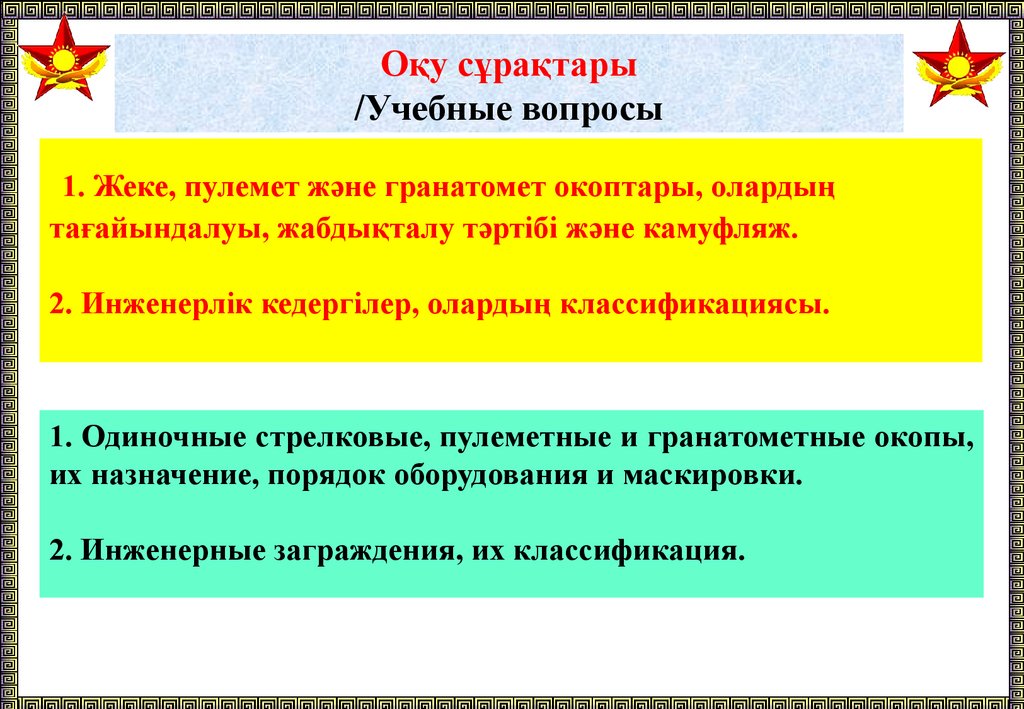

Оқу сұрақтары
/Учебные вопросы
1. Жеке, пулемет және гранатомет окоптары, олардың
тағайындалуы, жабдықталу тәртібі және камуфляж.
2. Инженерлік кедергілер, олардың классификациясы.
1. Одиночные стрелковые, пулеметные и гранатометные окопы,
их назначение, порядок оборудования и маскировки.
2. Инженерные заграждения, их классификация.

4.

1 оқу сурағы
1 учебный вопрос
Жеке, пулемет және гранатомет окоптары, олардың
тағайындалуы, жабдықталу тәртібі және жалтару.
Одиночные стрелковые, пулеметные и гранатометные
окопы, их назначение, порядок оборудования и
маскировки.

5.

Жеке
Жеке окоп
окоп Одиночный
Одиночный окоп
окоп

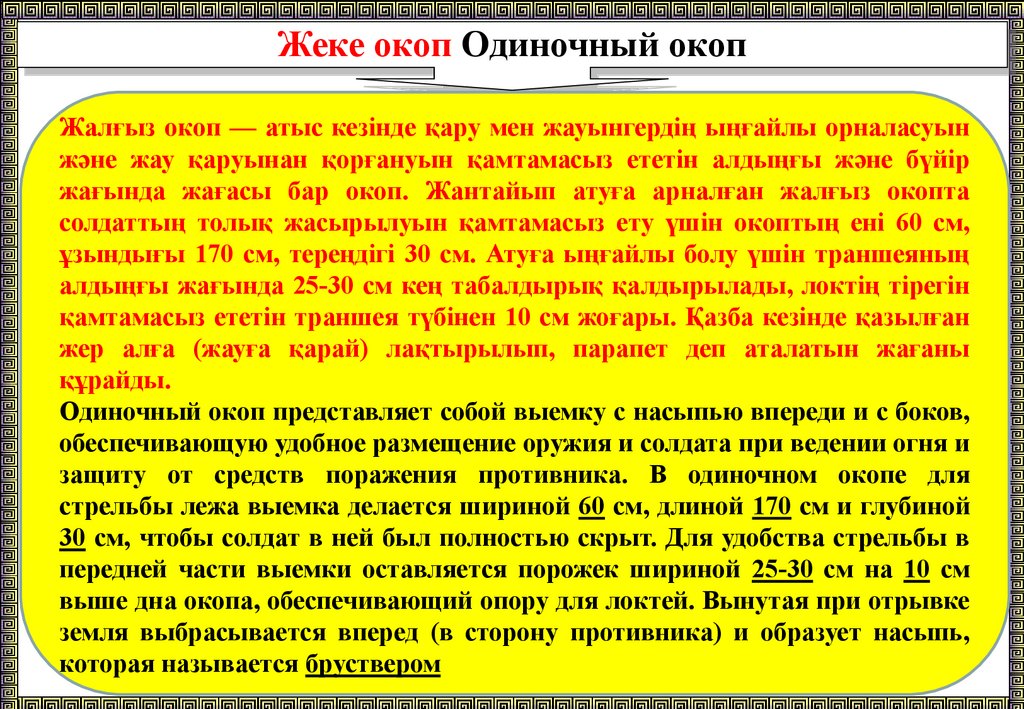

Жалғыз окоп — атыс кезінде қару мен жауынгердің ыңғайлы орналасуын
және жау қаруынан қорғануын қамтамасыз ететін алдыңғы және бүйір
жағында жағасы бар окоп. Жантайып атуға арналған жалғыз окопта
солдаттың толық жасырылуын қамтамасыз ету үшін окоптың ені 60 см,
ұзындығы 170 см, тереңдігі 30 см. Атуға ыңғайлы болу үшін траншеяның
алдыңғы жағында 25-30 см кең табалдырық қалдырылады, локтің тірегін
қамтамасыз ететін траншея түбінен 10 см жоғары. Қазба кезінде қазылған
жер алға (жауға қарай) лақтырылып, парапет деп аталатын жағаны
құрайды.
Одиночный окоп представляет собой выемку с насыпью впереди и с боков,
обеспечивающую удобное размещение оружия и солдата при ведении огня и
защиту от средств поражения противника. В одиночном окопе для
стрельбы лежа выемка делается шириной 60 см, длиной 170 см и глубиной
30 см, чтобы солдат в ней был полностью скрыт. Для удобства стрельбы в
передней части выемки оставляется порожек шириной 25-30 см на 10 см
выше дна окопа, обеспечивающий опору для локтей. Вынутая при отрывке
земля выбрасывается вперед (в сторону противника) и образует насыпь,
которая называется бруствером

6.

Жатқанда
Жатқанда пулеметпен
пулеметпен атуға
атуға арналған
арналған жалғыз
жалғыз окоп
окоп
Одиночный
Одиночный окоп
окоп для
для стрельбы
стрельбы из
из автомата
автомата лежа
лежа

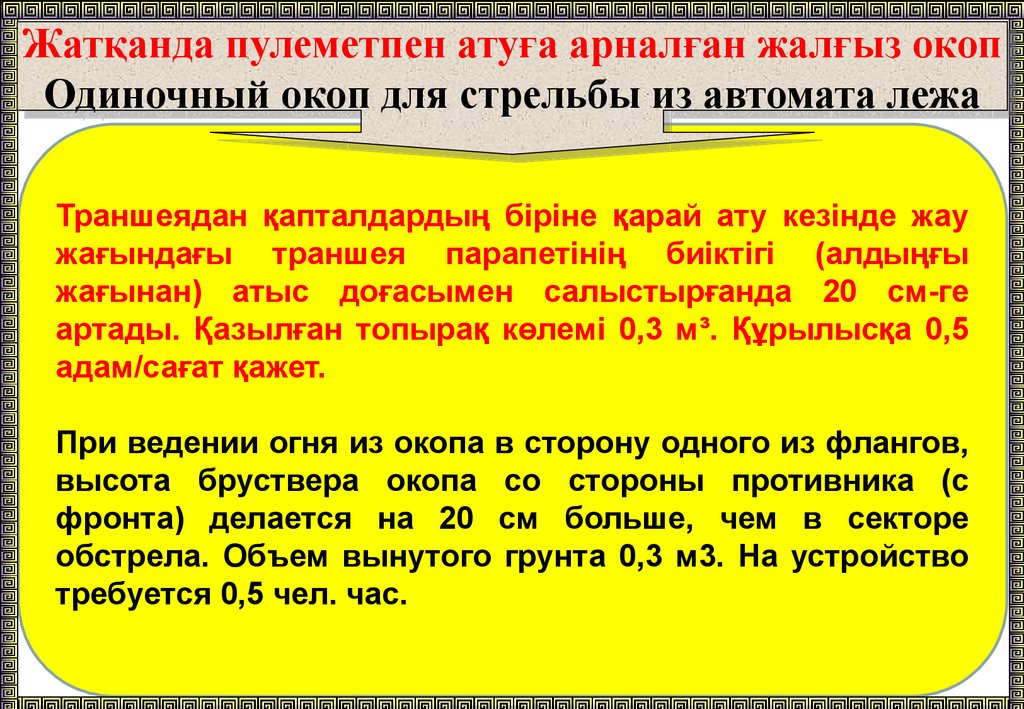

Траншеядан қапталдардың біріне қарай ату кезінде жау
жағындағы траншея парапетінің биіктігі (алдыңғы
жағынан) атыс доғасымен салыстырғанда 20 см-ге
артады. Қазылған топырақ көлемі 0,3 м³. Құрылысқа 0,5
адам/сағат қажет.
При ведении огня из окопа в сторону одного из флангов,
высота бруствера окопа со стороны противника (с
фронта) делается на 20 см больше, чем в секторе
обстрела. Объем вынутого грунта 0,3 м3. На устройство
требуется 0,5 чел. час.

7.

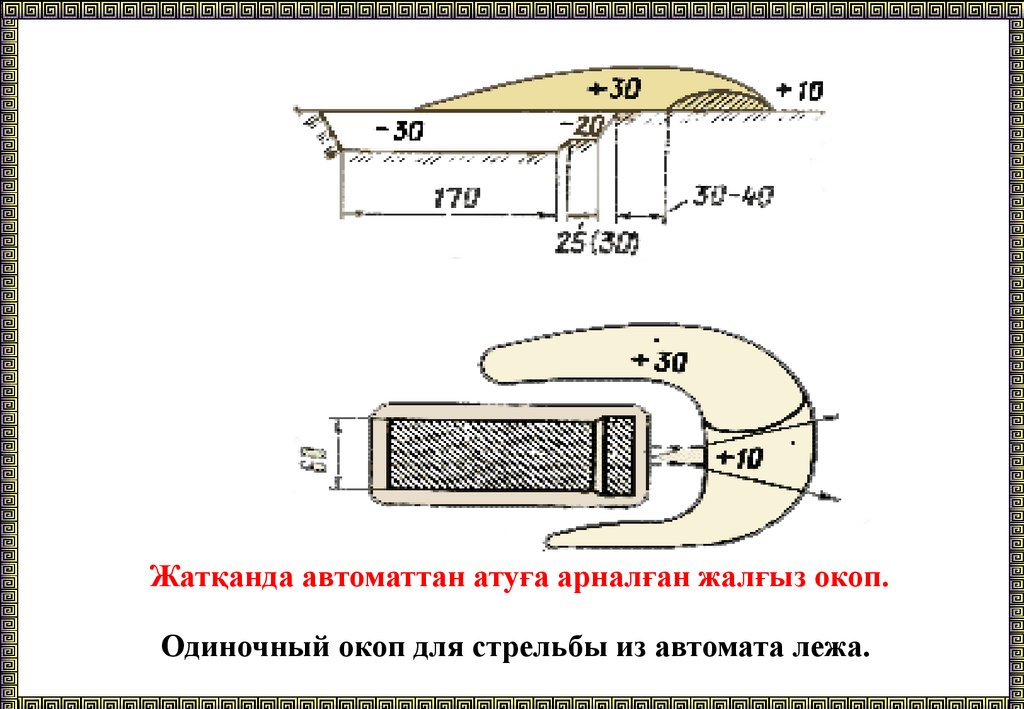

Жатқанда автоматтан атуға арналған жалғыз окоп.
Одиночный окоп для стрельбы из автомата лежа.

8.

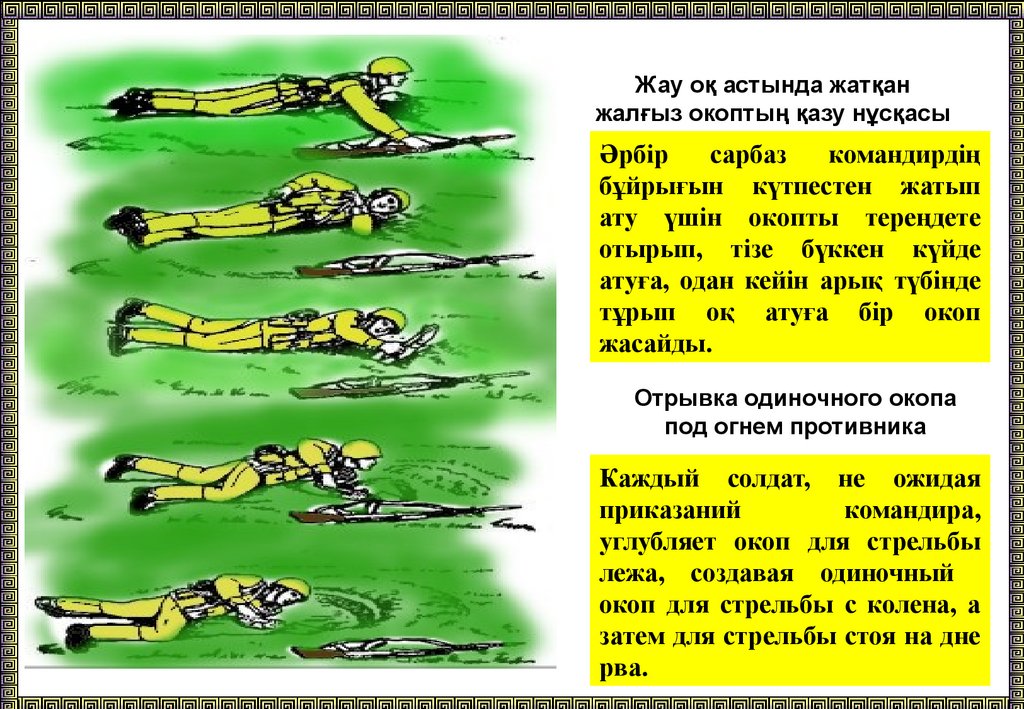

Жау оқ астында жатқан
жалғыз окоптың қазу нұсқасы
Әрбір
сарбаз
командирдің
бұйрығын күтпестен жатып
ату үшін окопты тереңдете
отырып, тізе бүккен күйде
атуға, одан кейін арық түбінде
тұрып оқ атуға бір окоп
жасайды.
Отрывка одиночного окопа
под огнем противника
Каждый солдат, не ожидая
приказаний
командира,
углубляет окоп для стрельбы
лежа, создавая одиночный
окоп для стрельбы с колена, а
затем для стрельбы стоя на дне
рва.

9.

Тізерлеп
Тізерлептұрып
тұрыпжәне
жәнетұрып
тұрыпатуға
атуғаарналған
арналғанжалғыз
жалғызокоп
окоп
Одиночный
Одиночныйокоп
окопдля
длястрельбы
стрельбыссколена
коленаиистоя
стоя

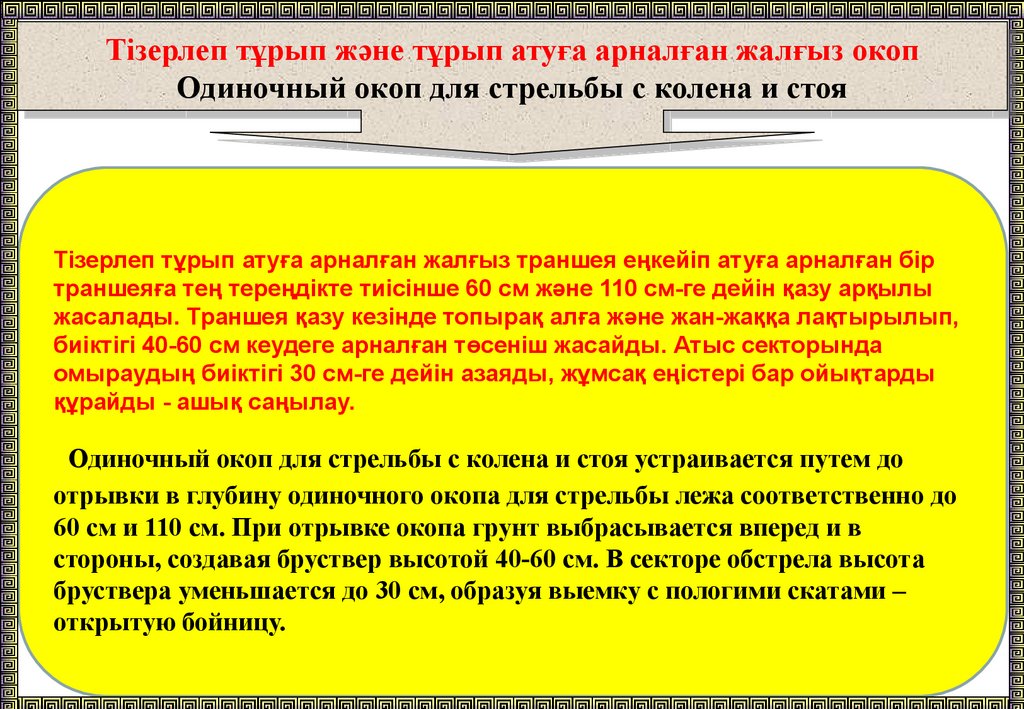

Тізерлеп тұрып атуға арналған жалғыз траншея еңкейіп атуға арналған бір
траншеяға тең тереңдікте тиісінше 60 см және 110 см-ге дейін қазу арқылы
жасалады. Траншея қазу кезінде топырақ алға және жан-жаққа лақтырылып,
биіктігі 40-60 см кеудеге арналған төсеніш жасайды. Атыс секторында
омыраудың биіктігі 30 см-ге дейін азаяды, жұмсақ еңістері бар ойықтарды
құрайды - ашық саңылау.
Одиночный окоп для стрельбы с колена и стоя устраивается путем до
отрывки в глубину одиночного окопа для стрельбы лежа соответственно до
60 см и 110 см. При отрывке окопа грунт выбрасывается вперед и в
стороны, создавая бруствер высотой 40-60 см. В секторе обстрела высота
бруствера уменьшается до 30 см, образуя выемку с пологими скатами –
открытую бойницу.

10.

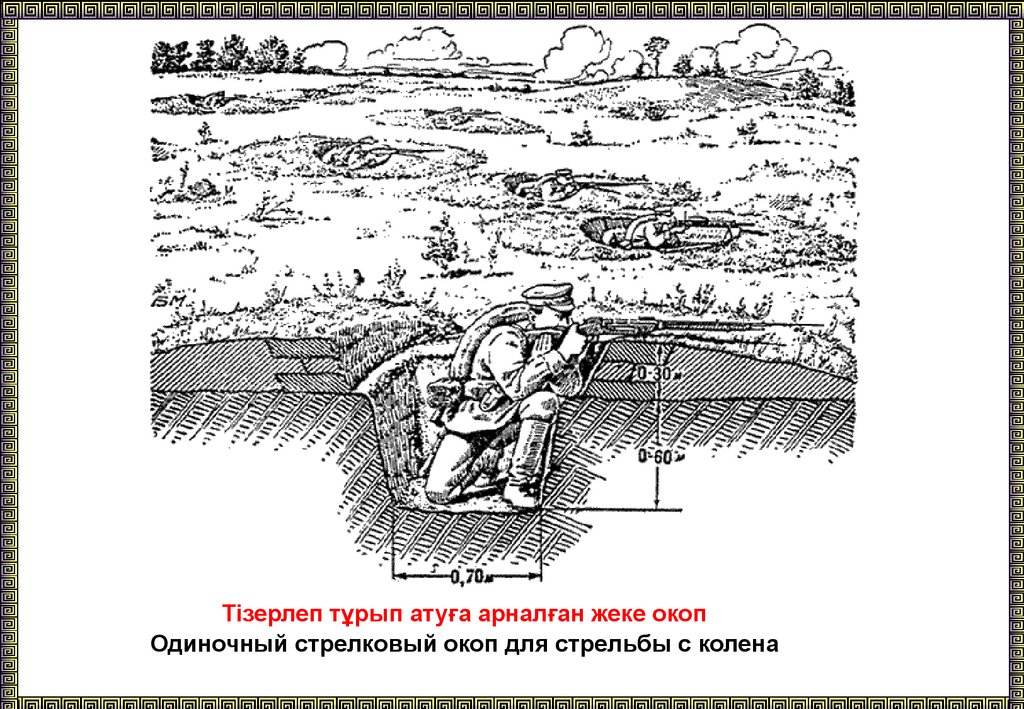

Тізерлеп тұрып атуға арналған жеке окоп
Одиночный стрелковый окоп для стрельбы с колена

11.

Тұрып тұрып
автоматтан атуға
арналған жалғыз
окоп
Одиночный окоп
для стрельбы из
автомата стоя

12.

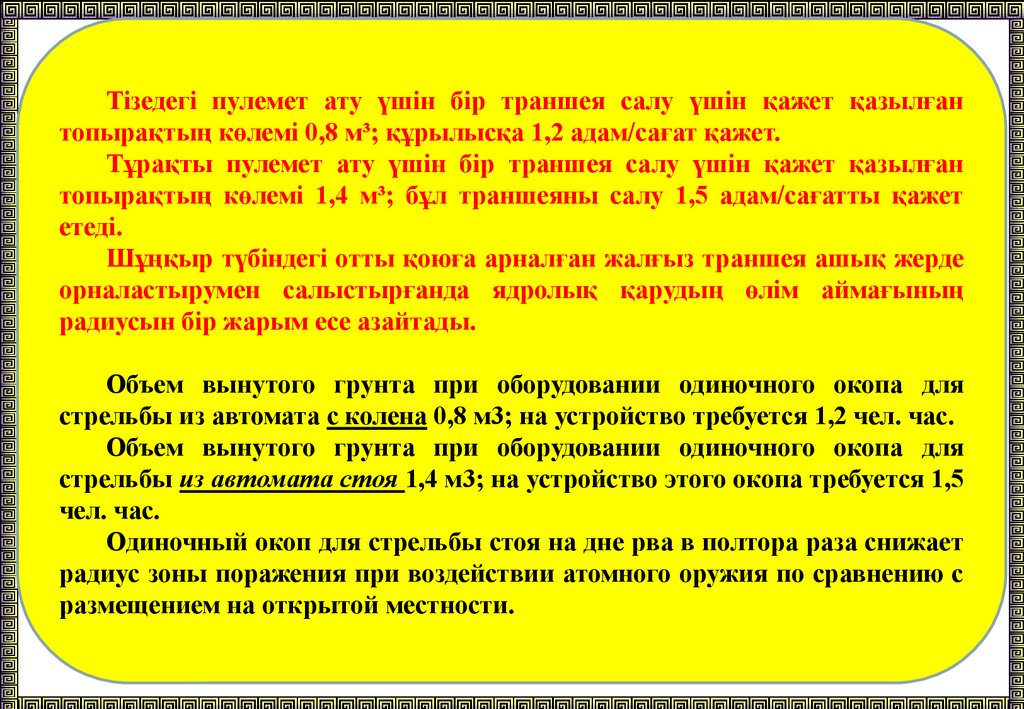

Тізедегі пулемет ату үшін бір траншея салу үшін қажет қазылған
топырақтың көлемі 0,8 м³; құрылысқа 1,2 адам/сағат қажет.
Тұрақты пулемет ату үшін бір траншея салу үшін қажет қазылған
топырақтың көлемі 1,4 м³; бұл траншеяны салу 1,5 адам/сағатты қажет
етеді.
Шұңқыр түбіндегі отты қоюға арналған жалғыз траншея ашық жерде
орналастырумен салыстырғанда ядролық қарудың өлім аймағының
радиусын бір жарым есе азайтады.
Объем вынутого грунта при оборудовании одиночного окопа для
стрельбы из автомата с колена 0,8 м3; на устройство требуется 1,2 чел. час.
Объем вынутого грунта при оборудовании одиночного окопа для
стрельбы из автомата стоя 1,4 м3; на устройство этого окопа требуется 1,5
чел. час.
Одиночный окоп для стрельбы стоя на дне рва в полтора раза снижает
радиус зоны поражения при воздействии атомного оружия по сравнению с
размещением на открытой местности.

13.

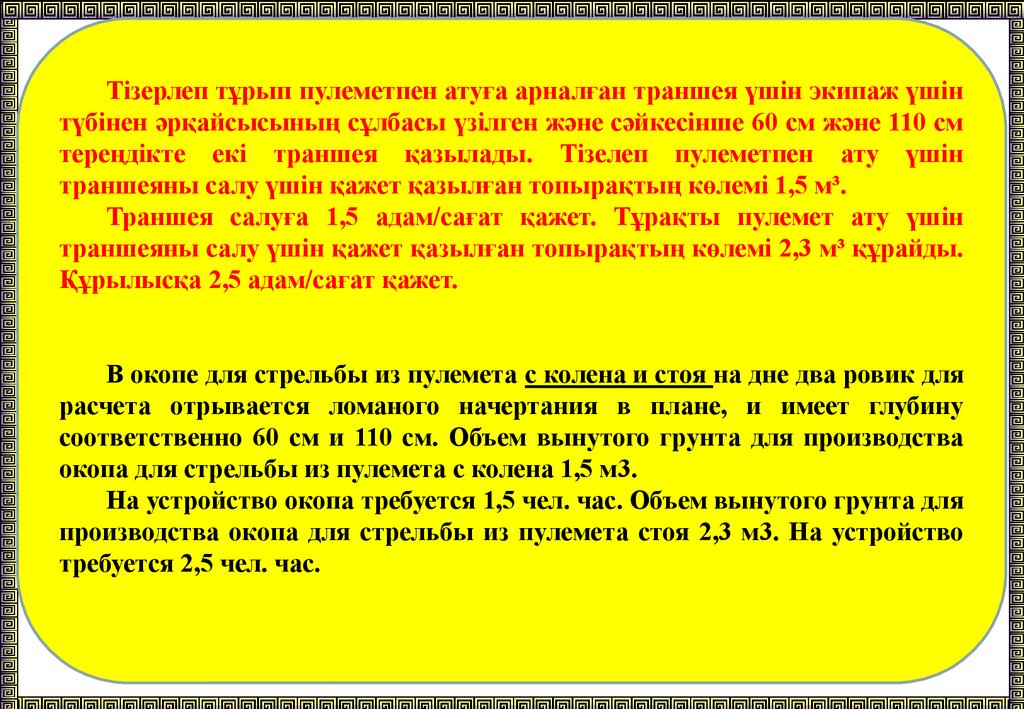

Тізерлеп тұрып пулеметпен атуға арналған траншея үшін экипаж үшін
түбінен әрқайсысының сұлбасы үзілген және сәйкесінше 60 см және 110 см
тереңдікте екі траншея қазылады. Тізелеп пулеметпен ату үшін
траншеяны салу үшін қажет қазылған топырақтың көлемі 1,5 м³.
Траншея салуға 1,5 адам/сағат қажет. Тұрақты пулемет ату үшін
траншеяны салу үшін қажет қазылған топырақтың көлемі 2,3 м³ құрайды.
Құрылысқа 2,5 адам/сағат қажет.
В окопе для стрельбы из пулемета с колена и стоя на дне два ровик для
расчета отрывается ломаного начертания в плане, и имеет глубину
соответственно 60 см и 110 см. Объем вынутого грунта для производства
окопа для стрельбы из пулемета с колена 1,5 м3.
На устройство окопа требуется 1,5 чел. час. Объем вынутого грунта для
производства окопа для стрельбы из пулемета стоя 2,3 м3. На устройство
требуется 2,5 чел. час.

14.

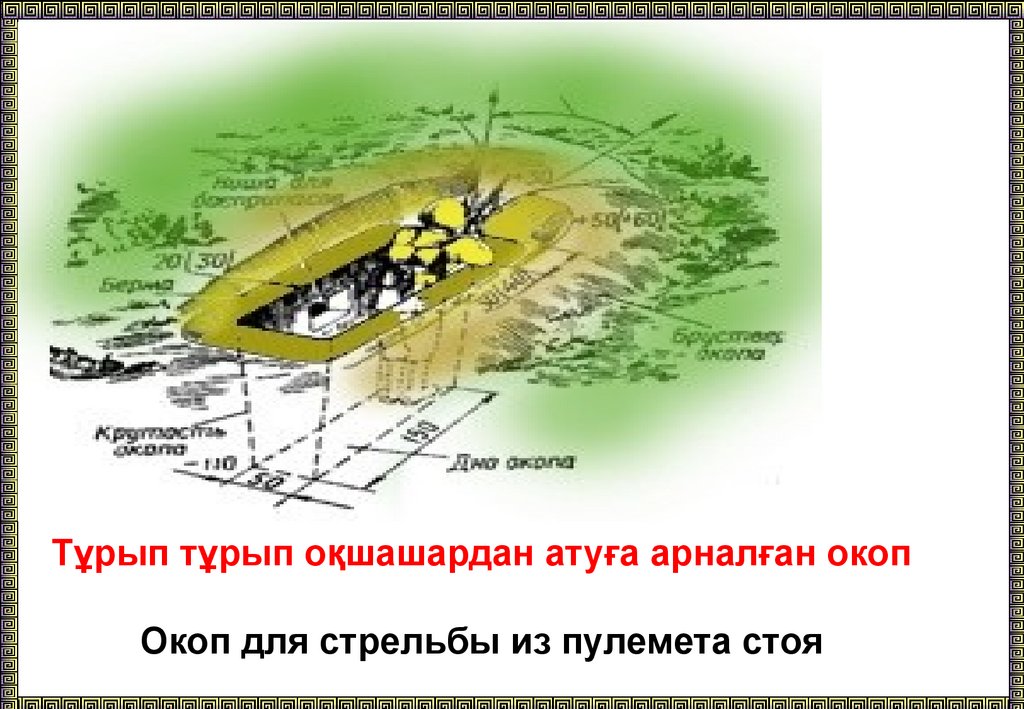

Тұрып тұрып оқшашардан атуға арналған окоп
Окоп для стрельбы из пулемета стоя

15.

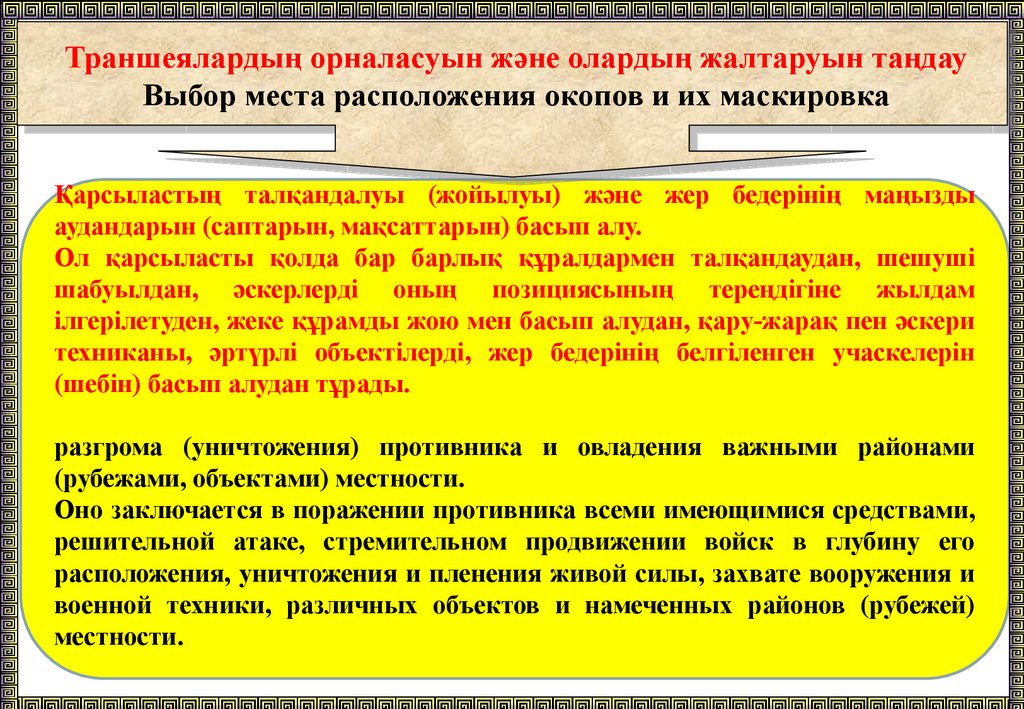

Траншеялардың
Траншеялардыңорналасуын
орналасуынжәне
жәнеолардың
олардыңжалтаруын
жалтаруынтаңдау
таңдау
Выбор
Выборместа
местарасположения
расположенияокопов
окоповииих
ихмаскировка
маскировка
Қарсыластың талқандалуы (жойылуы) және жер бедерінің маңызды
аудандарын (саптарын, мақсаттарын) басып алу.
Ол қарсыласты қолда бар барлық құралдармен талқандаудан, шешуші
шабуылдан, әскерлерді оның позициясының тереңдігіне жылдам
ілгерілетуден, жеке құрамды жою мен басып алудан, қару-жарақ пен әскери
техниканы, әртүрлі объектілерді, жер бедерінің белгіленген учаскелерін
(шебін) басып алудан тұрады.
разгрома (уничтожения) противника и овладения важными районами
(рубежами, объектами) местности.
Оно заключается в поражении противника всеми имеющимися средствами,
решительной атаке, стремительном продвижении войск в глубину его
расположения, уничтожения и пленения живой силы, захвате вооружения и
военной техники, различных объектов и намеченных районов (рубежей)
местности.

16.

Жалтару/Маскировка
Траншеялардың
Траншеялардыңорналасуын
орналасуынжәне
жәнеоларды
олардыжалтаруын
жалтаруынтаңдау
таңдау
Выбор
Выборместа
местарасположения
расположенияокопов
окоповииих
ихмаскировка
маскировка

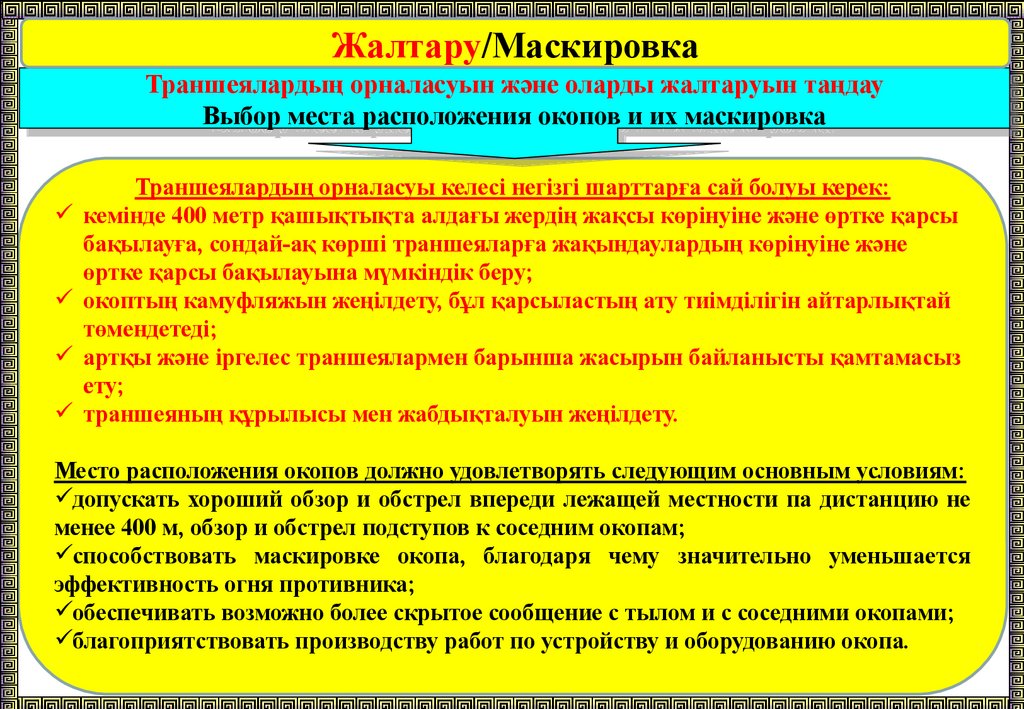

Траншеялардың орналасуы келесі негізгі шарттарға сай болуы керек:
кемінде 400 метр қашықтықта алдағы жердің жақсы көрінуіне және өртке қарсы
бақылауға, сондай-ақ көрші траншеяларға жақындаулардың көрінуіне және
өртке қарсы бақылауына мүмкіндік беру;
окоптың камуфляжын жеңілдету, бұл қарсыластың ату тиімділігін айтарлықтай
төмендетеді;
артқы және іргелес траншеялармен барынша жасырын байланысты қамтамасыз
ету;
траншеяның құрылысы мен жабдықталуын жеңілдету.
Место расположения окопов должно удовлетворять следующим основным условиям:
допускать хороший обзор и обстрел впереди лежащей местности па дистанцию не
менее 400 м, обзор и обстрел подступов к соседним окопам;
способствовать маскировке окопа, благодаря чему значительно уменьшается
эффективность огня противника;
обеспечивать возможно более скрытое сообщение с тылом и с соседними окопами;
благоприятствовать производству работ по устройству и оборудованию окопа.

17.

2 оқу сурақ
2 учебный вопрос
Инженерлік кедергілер және олардың
классификациясы
Инженерные заграждения, их классификация

18.

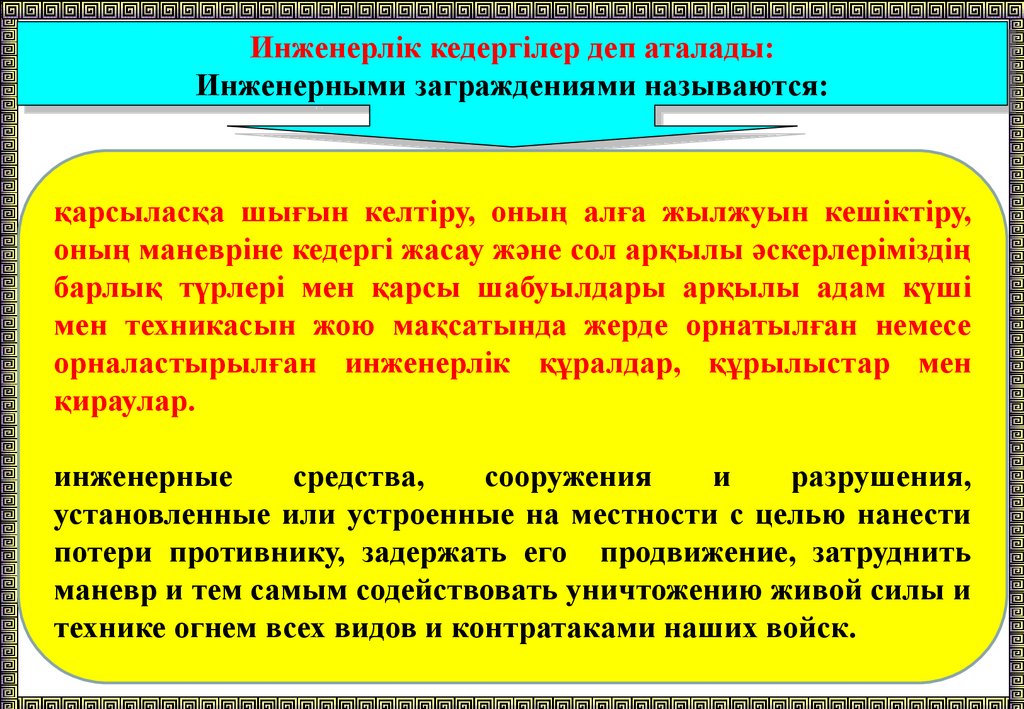

Инженерлік
Инженерліккедергілер
кедергілердеп
депаталады:
аталады:
Инженерными
Инженернымизаграждениями
загражденияминазываются:
называются:
қарсыласқа шығын келтіру, оның алға жылжуын кешіктіру,
оның маневріне кедергі жасау және сол арқылы әскерлеріміздің
барлық түрлері мен қарсы шабуылдары арқылы адам күші
мен техникасын жою мақсатында жерде орнатылған немесе
орналастырылған инженерлік құралдар, құрылыстар мен
қираулар.
инженерные
средства,
сооружения
и
разрушения,
установленные или устроенные на местности с целью нанести
потери противнику, задержать его продвижение, затруднить
маневр и тем самым содействовать уничтожению живой силы и
технике огнем всех видов и контратаками наших войск.

19.

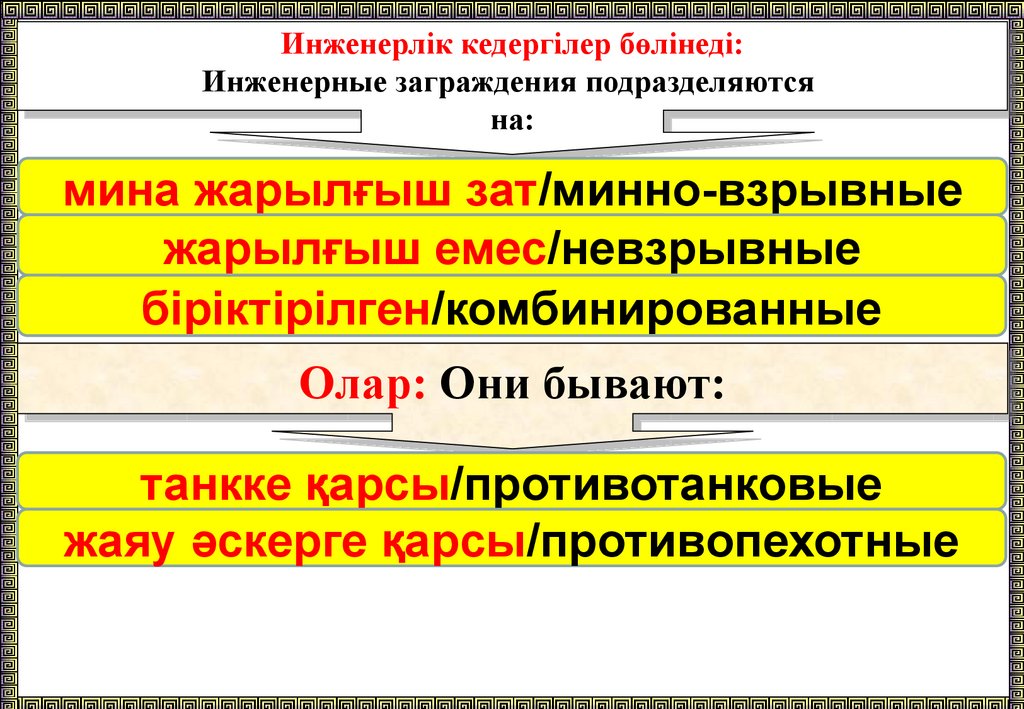

Инженерлік
Инженерліккедергілер
кедергілербөлінеді:
бөлінеді:
Инженерные
Инженерныезаграждения
загражденияподразделяются
подразделяются
на:
на:
мина жарылғыш зат/минно-взрывные
жарылғыш емес/невзрывные
біріктірілген/комбинированные
Олар:
Олар: Они
Они бывают:
бывают:
танкке қарсы/противотанковые
жаяу әскерге қарсы/противопехотные

20.

Мина
Минажарылғыш
жарылғышкедергілер
кедергілертұрады:
тұрады:
Минно-взрывные
Минно-взрывныезаграждения
заграждения
состоят
состоятиз:
из:

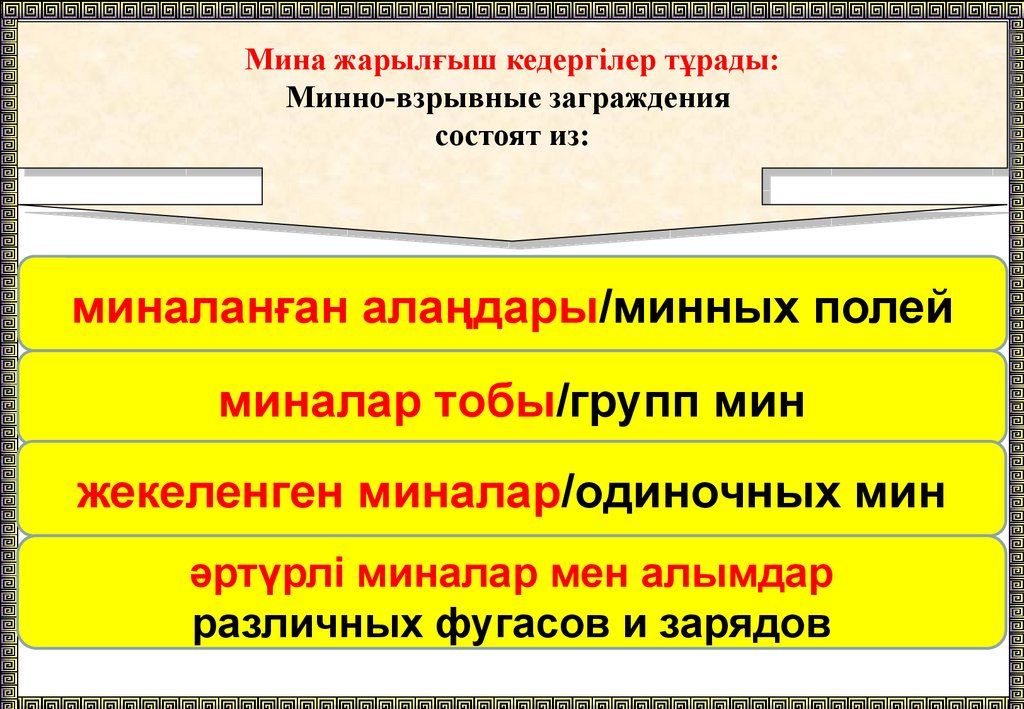

миналанған алаңдары/минных полей
миналар тобы/групп мин
жекеленген миналар/одиночных мин
әртүрлі миналар мен алымдар
различных фугасов и зарядов

21.

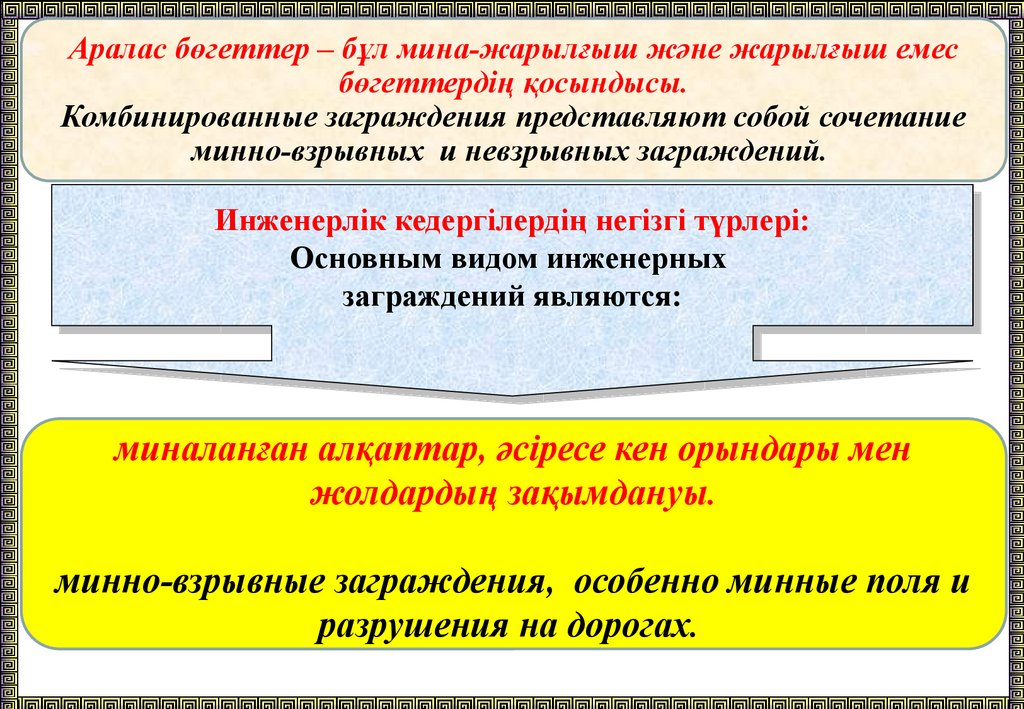

Аралас бөгеттер – бұл мина-жарылғыш және жарылғыш емес
бөгеттердің қосындысы.
Комбинированные заграждения представляют собой сочетание
минно-взрывных и невзрывных заграждений.
Инженерлік
Инженерліккедергілердің
кедергілердіңнегізгі
негізгітүрлері:
түрлері:
Основным
Основнымвидом
видоминженерных
инженерных
заграждений
загражденийявляются:
являются:
миналанған алқаптар, әсіресе кен орындары мен
жолдардың зақымдануы.
минно-взрывные заграждения, особенно минные поля и
разрушения на дорогах.

22.

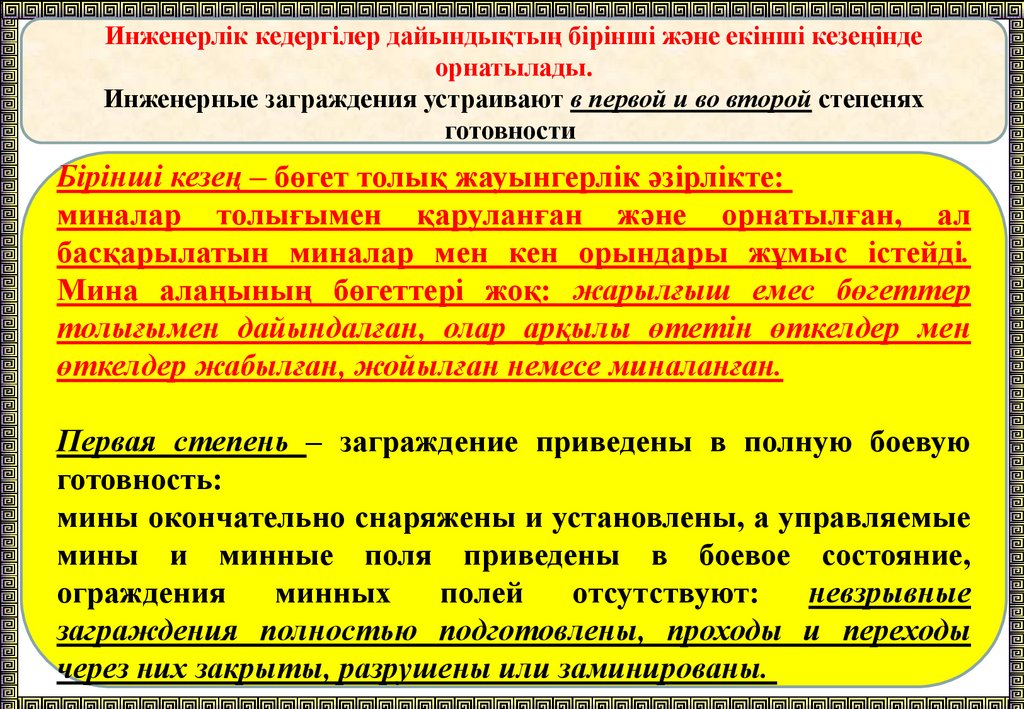

Инженерлік кедергілер дайындықтың бірінші және екінші кезеңінде
орнатылады.
Инженерные заграждения устраивают в первой и во второй степенях
готовности
Бірінші кезең – бөгет толық жауынгерлік әзірлікте:
миналар толығымен қаруланған және орнатылған, ал
басқарылатын миналар мен кен орындары жұмыс істейді.
Мина алаңының бөгеттері жоқ: жарылғыш емес бөгеттер
толығымен дайындалған, олар арқылы өтетін өткелдер мен
өткелдер жабылған, жойылған немесе миналанған.
Первая степень – заграждение приведены в полную боевую
готовность:
мины окончательно снаряжены и установлены, а управляемые
мины и минные поля приведены в боевое состояние,
ограждения
минных
полей
отсутствуют:
невзрывные
заграждения полностью подготовлены, проходы и переходы
через них закрыты, разрушены или заминированы.

23.

Екінші кезең – бірінші кезеңге жылдам өту үшін кедергілер дайындалады:
- миналар толығымен қаруланған және орнатылған, бірақ мина алаңдары
қоршалған;
- бақыланатын шахталар мен кен орындары қауіпсіз жағдайда;
Жарылыс қаупі жоқ бөгеттер толығымен дайындалған, бірақ олар
арқылы өтетін өткелдер мен өткелдер жабылмайды, жойылмайды және
басқарылатын миналармен миналанбайды, қауіпсіз жағдайда ұсталады.

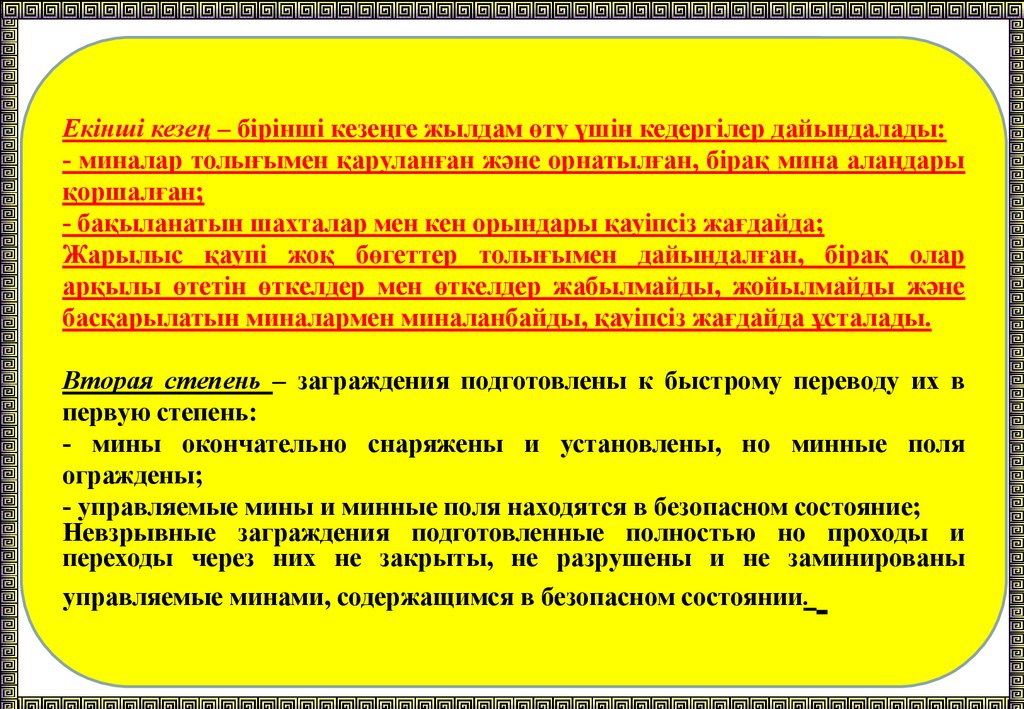

Вторая степень – заграждения подготовлены к быстрому переводу их в
первую степень:
- мины окончательно снаряжены и установлены, но минные поля
ограждены;
- управляемые мины и минные поля находятся в безопасном состояние;
Невзрывные заграждения подготовленные полностью но проходы и
переходы через них не закрыты, не разрушены и не заминированы
управляемые минами, содержащимся в безопасном состоянии.

24.

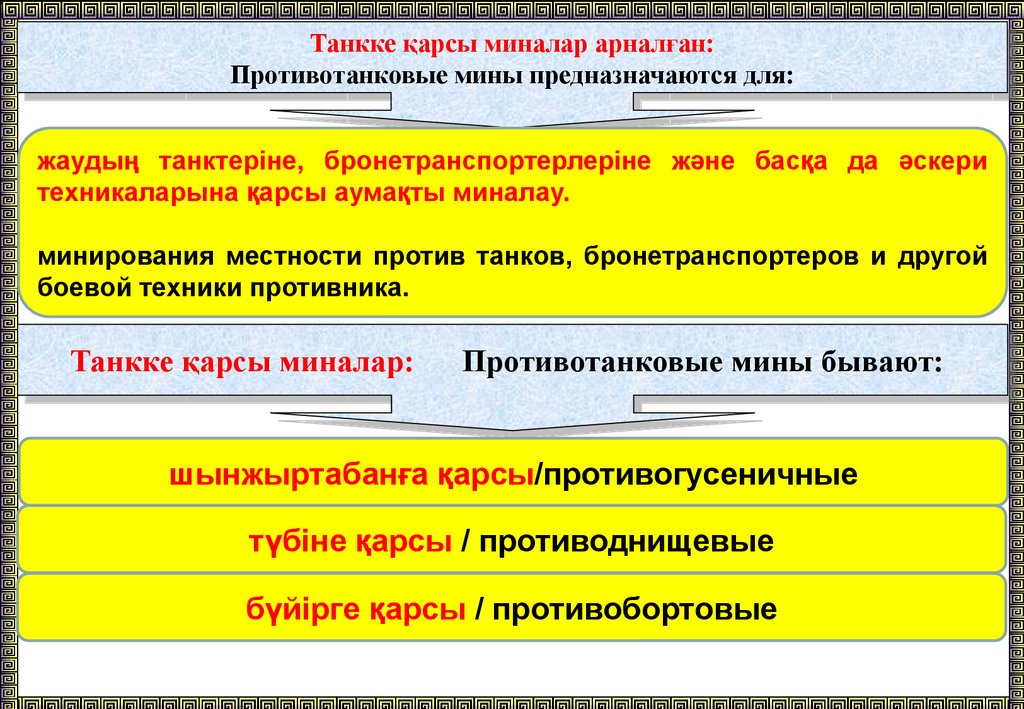

Танкке
Танккеқарсы
қарсыминалар
миналарарналған:
арналған:
Противотанковые
Противотанковыемины
миныпредназначаются
предназначаютсядля:
для:
жаудың танктеріне, бронетранспортерлеріне және басқа да әскери
техникаларына қарсы аумақты миналау.
минирования местности против танков, бронетранспортеров и другой
боевой техники противника.
Танкке
Танккеқарсы
қарсыминалар:
миналар:
Противотанковые
Противотанковыемины
миныбывают:
бывают:
шынжыртабанға қарсы/противогусеничные
түбіне қарсы / противоднищевые
бүйірге қарсы / противобортовые

25.

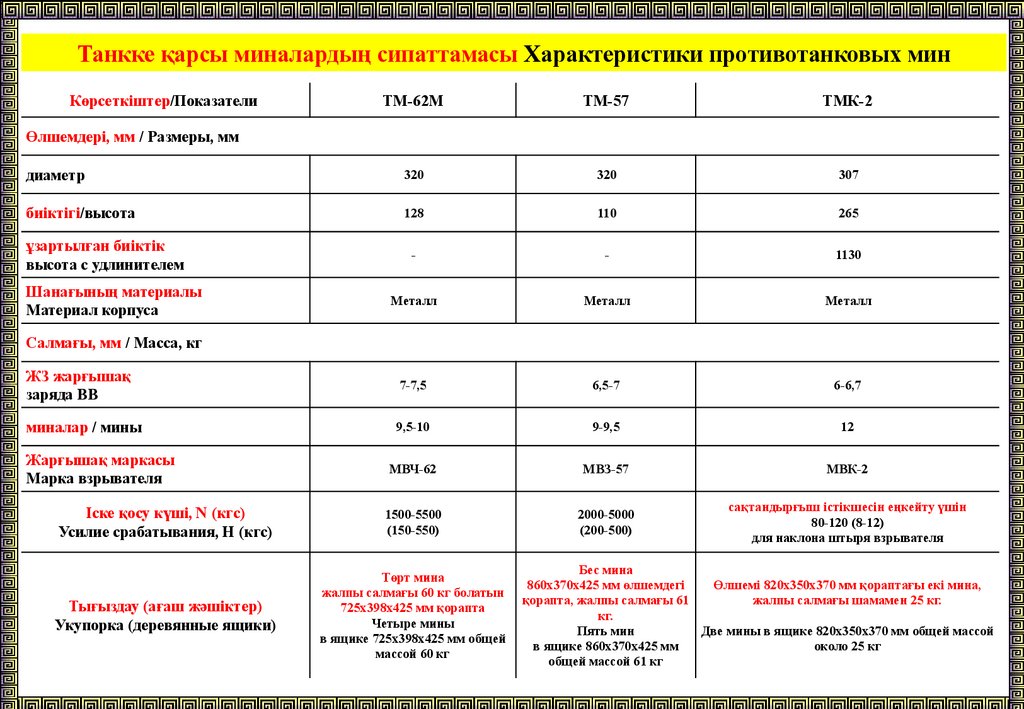

Танкке қарсы миналардың сипаттамасы Характеристики противотанковых мин
Көрсеткіштер/Показатели
ТМ-62М
ТМ-57
ТМК-2
диаметр
320
320
307
биіктігі/высота
128
110
265
ұзартылған биіктік
высота с удлинителем
-
-
1130
Шанағының материалы
Материал корпуса
Металл
Металл
Металл
ЖЗ жарғышақ
заряда ВВ
7-7,5
6,5-7
6-6,7
миналар / мины
9,5-10
9-9,5
12
Жарғышақ маркасы
Марка взрывателя
МВЧ-62
МВЗ-57
МВК-2
Іске қосу күші, N (кгс)
Усилие срабатывания, Н (кгс)
1500-5500
(150-550)
2000-5000
(200-500)
сақтандырғыш істікшесін еңкейту үшін
80-120 (8-12)
для наклона штыря взрывателя
Тығыздау (ағаш жәшіктер)
Укупорка (деревянные ящики)
Төрт мина
жалпы салмағы 60 кг болатын
725х398х425 мм қорапта
Четыре мины
в ящике 725х398х425 мм общей
массой 60 кг
Өлшемдері, мм / Размеры, мм
Салмағы, мм / Масса, кг
Бес мина
860x370x425 мм өлшемдегі
Өлшемі 820х350х370 мм қораптағы екі мина,
қорапта, жалпы салмағы 61
жалпы салмағы шамамен 25 кг.
кг.
Пять мин
Две мины в ящике 820х350х370 мм общей массой
в ящике 860х370х425 мм
около 25 кг
общей массой 61 кг

26.

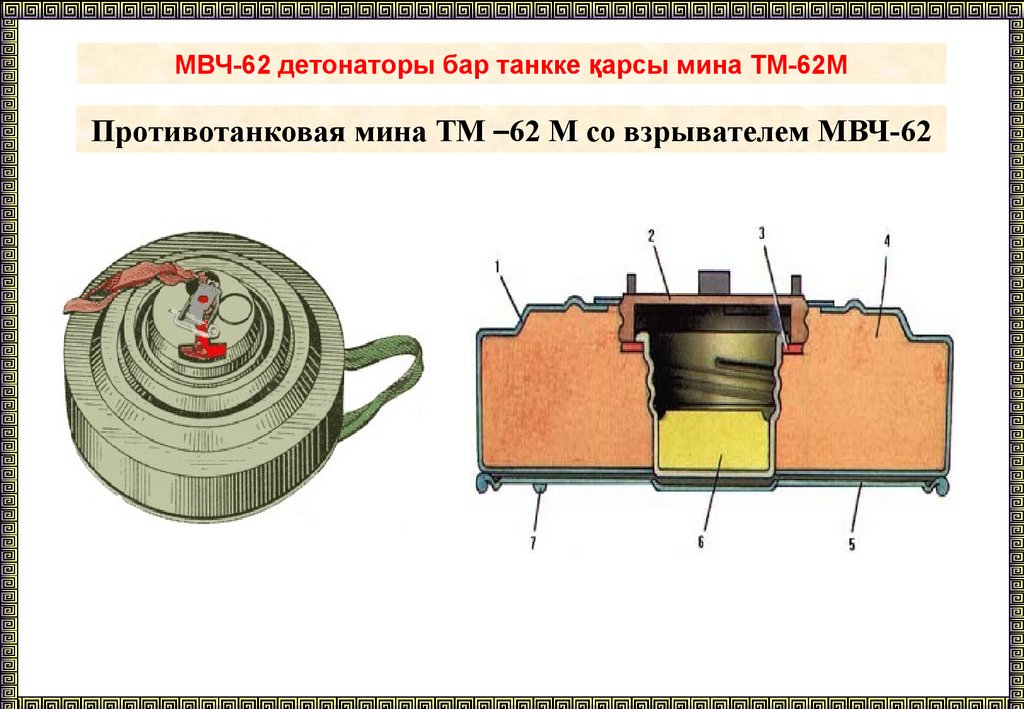

МВЧ-62 детонаторы бар танкке қарсы мина ТМ-62М
Противотанковая мина ТМ –62 М со взрывателем МВЧ-62

27.

ТМ-57
ТМ-57танкке
танккеқарсы
қарсымина
минаМВЗ-57
МВЗ-57сақтандырғышымен
сақтандырғышымен
Противотанковая
Противотанковаямина
минаТМ-57
ТМ-57со
совзрывателем
взрывателемМВЗ-57
МВЗ-57

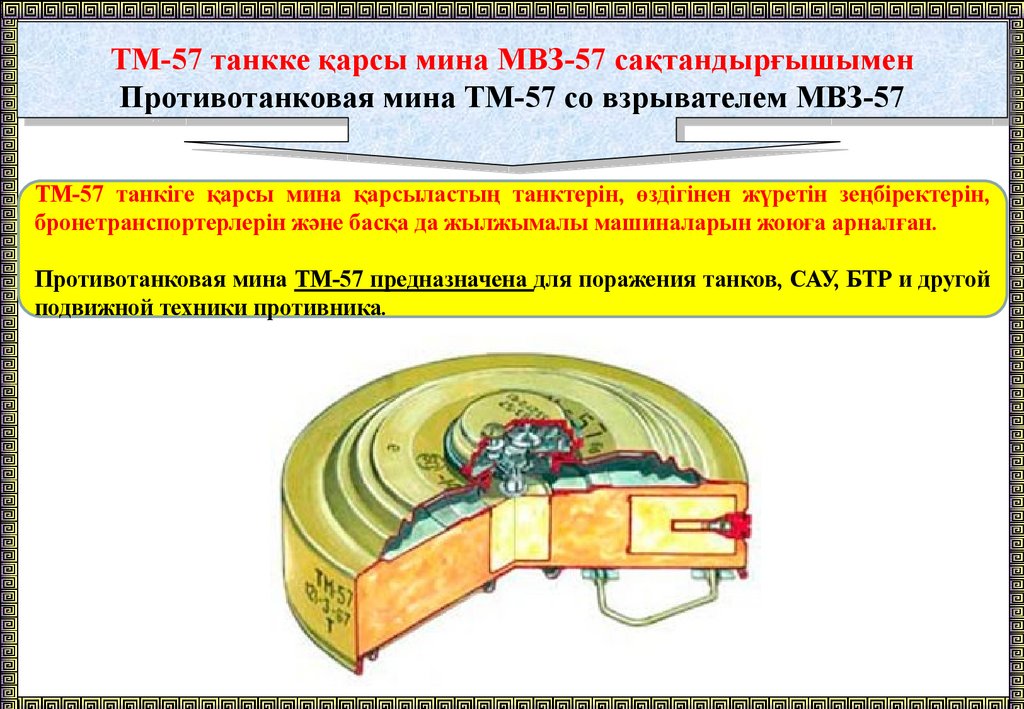

ТМ-57 танкіге қарсы мина қарсыластың танктерін, өздігінен жүретін зеңбіректерін,
бронетранспортерлерін және басқа да жылжымалы машиналарын жоюға арналған.
Противотанковая мина ТМ-57 предназначена для поражения танков, САУ, БТР и другой
подвижной техники противника.

28.

ТМК-2
ТМК-2танкке
танккеқарсы
қарсыкумулятивтік
кумулятивтікминасы
минасы
Противотанковая
Противотанковаякумулятивная
кумулятивнаямина
минаТМК-2
ТМК-2
ТМК-2 танкіге қарсы кумулятивтік мина танк, бронетранспортер және басқа да көліктердің түбінің
астында жарылады.

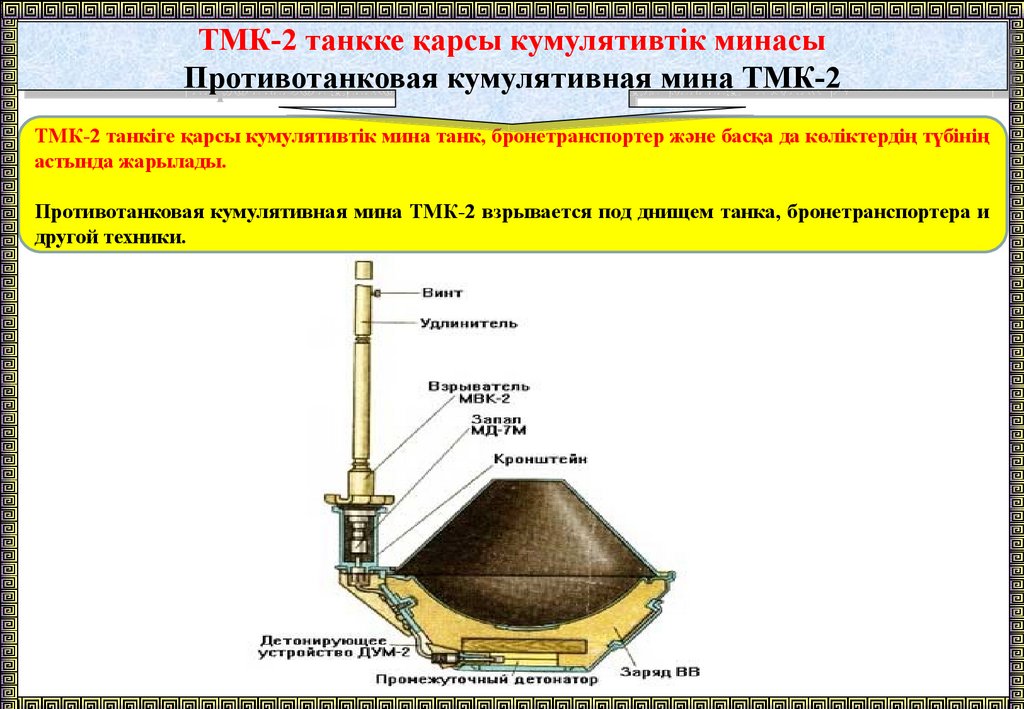

Противотанковая кумулятивная мина ТМК-2 взрывается под днищем танка, бронетранспортера и
другой техники.

29.

Танкке
Танккеқарсы
қарсыТМ-83
ТМ-83минасы
минасы/Противотанковая
/Противотанковаямина
минаТМ-83
ТМ-83

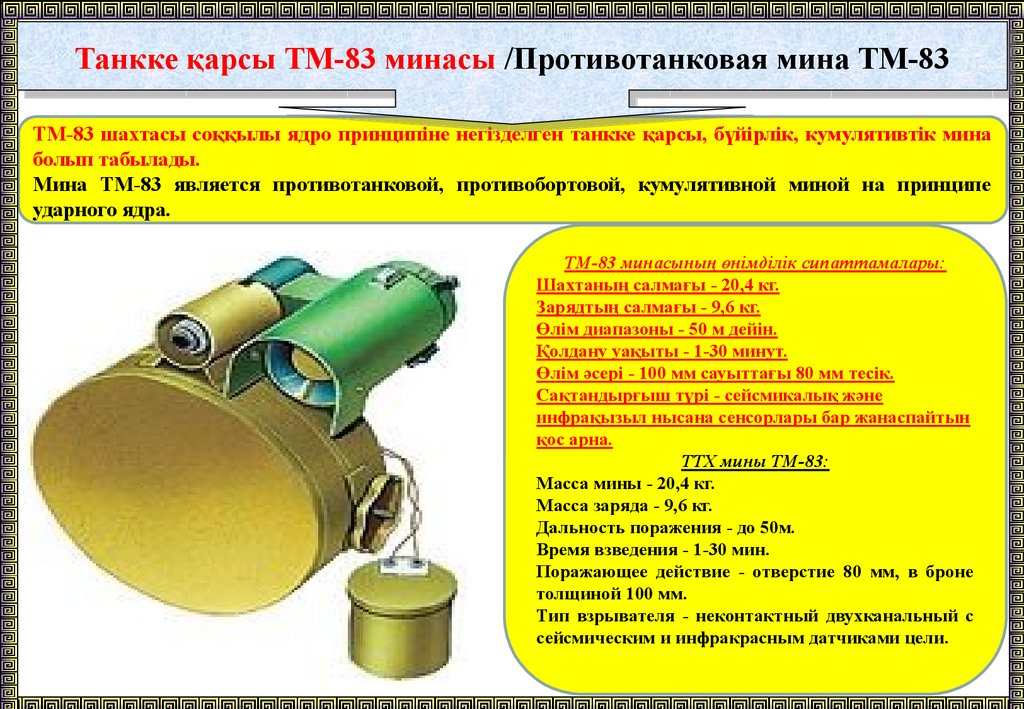

ТМ-83 шахтасы соққылы ядро принципіне негізделген танкке қарсы, бүйірлік, кумулятивтік мина
болып табылады.
Мина ТМ-83 является противотанковой, противобортовой, кумулятивной миной на принципе
ударного ядра.
ТМ-83 минасының өнімділік сипаттамалары:
Шахтаның салмағы - 20,4 кг.
Зарядтың салмағы - 9,6 кг.
Өлім диапазоны - 50 м дейін.
Қолдану уақыты - 1-30 минут.
Өлім әсері - 100 мм сауыттағы 80 мм тесік.
Сақтандырғыш түрі - сейсмикалық және
инфрақызыл нысана сенсорлары бар жанаспайтын
қос арна.
ТТХ мины ТМ-83:
Масса мины - 20,4 кг.
Масса заряда - 9,6 кг.
Дальность поражения - до 50м.
Время взведения - 1-30 мин.
Поражающее действие - отверстие 80 мм, в броне
толщиной 100 мм.
Тип взрывателя - неконтактный двухканальный с
сейсмическим и инфракрасным датчиками цели.

30.

Танкке
Танккеқарсы
қарсымина
минаТМ-89/Противотанковая
ТМ-89/Противотанковаямина
минаТМ-89
ТМ-89
ТМ-89 минасы танкке қарсы, кумулятивті-жарылғыштығы жоғары шахта болып
табылады.
Мина ТМ-89 является противотанковой, кумулятивно-фугасной миной.
ТМ-89 минасының өнімділік сипаттамалары:
Сақтандырғыш түрі: кірістірілген ампулалық ток көзі бар жанаспайтын
магнит.
Шахтаның өлшемдері:
биіктігі - 132 мм.
диаметрі - 320 мм.
Салмағы:
миналар- 11,5 кг.
жарылғыш заряд (ТГ-40/60) - 6,7 кг.
шахталық қаптама – 63,5 кг.
Ұзақ қашықтықтағы қарулану уақыты: 20-700 сек.
Орнату әдісі: қолмен, ГМЗ-3 миналағышы, ВМР-2 жабдығы.

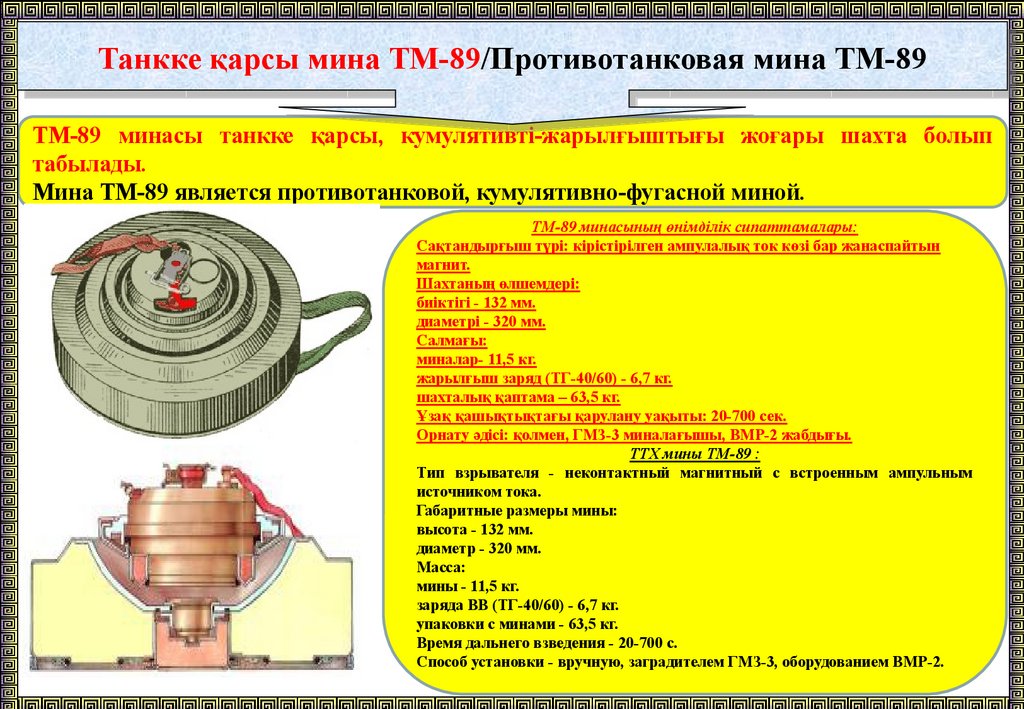

ТТХ мины ТМ-89 :
Тип взрывателя - неконтактный магнитный с встроенным ампульным
источником тока.
Габаритные размеры мины:
высота - 132 мм.
диаметр - 320 мм.
Масса:
мины - 11,5 кг.
заряда ВВ (ТГ-40/60) - 6,7 кг.
упаковки с минами - 63,5 кг.
Время дальнего взведения - 20-700 с.
Способ установки - вручную, заградителем ГМЗ-3, оборудованием ВМР-2.

31.

Жаяу
Жаяуәскерге
әскергеқарсы
қарсыминалар
миналарарналған
арналған

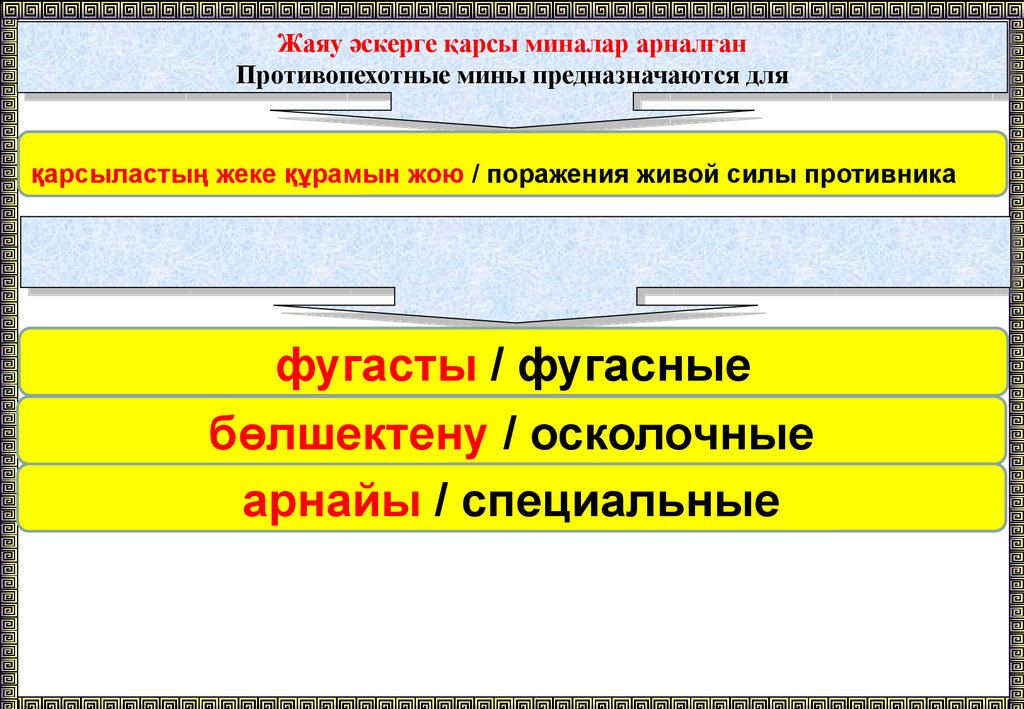

Противопехотные
Противопехотныемины
миныпредназначаются
предназначаютсядля
для
қарсыластың жеке құрамын жою / поражения живой силы противника
Олар
бөлінеді:
Олар
бөлінеді: Они
Они
подразделяютсяна:
на:
фугасты
/ подразделяются
фугасные
бөлшектену / осколочные
арнайы / специальные

32.

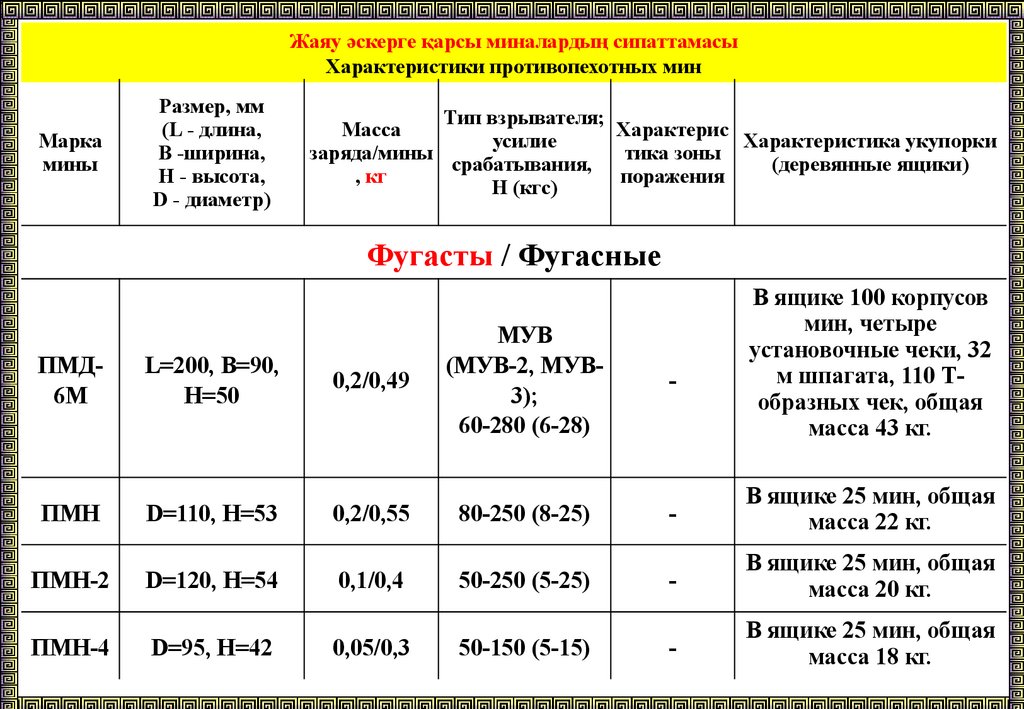

Жаяу әскерге қарсы миналардың сипаттамасы
Характеристики противопехотных мин
Марка
мины
Размер, мм
(L - длина,
B -ширина,
H - высота,
D - диаметр)
Тип взрывателя;
Масса
Характерис
усилие
Характеристика укупорки
заряда/мины
тика зоны
срабатывания,
(деревянные ящики)
, кг
поражения
Н (кгс)
Фугасты / Фугасные
ПМД6М
L=200, B=90,
H=50
0,2/0,49
МУВ
(МУВ-2, МУВ3);
60-280 (6-28)
-
В ящике 100 корпусов
мин, четыре
установочные чеки, 32
м шпагата, 110 Тобразных чек, общая
масса 43 кг.
ПМН
D=110, H=53
0,2/0,55
80-250 (8-25)
-
В ящике 25 мин, общая
масса 22 кг.
ПМН-2
D=120, Н=54
0,1/0,4
50-250 (5-25)
-
В ящике 25 мин, общая
масса 20 кг.
ПМН-4
D=95, Н=42
0,05/0,3
50-150 (5-15)
-
В ящике 25 мин, общая
масса 18 кг.

33.

Осколочные
ПОМЗ-2М
D=60, H=107
ОЗМ-72
D=108,
H=172
МОН-50
МОН-90
L=226, B=66,
H= 155
L=345,
В= 153,
Н-202
В ящике 22 мины без
шашек, 54
колышка,20
МУВ
Радиус сплошного
карабинов, 160 м
0, 075/1,2 (МУВ-2, МУВ-3);
поражения 4 м
проволоки, общая
5-13 (0,5-1,3)
масса 55 кг.
0,66/5
0,7/2
6,2/12,1
МУВ-3
20-60 (2-6)
Радиус сплошного
поражения 25 м
В ящике 6
комплектов мин,
общая масса 54 кг.
Управляемая
Зона сплошного
поражения:
дальность-50 м,
ширина зоны на
дистанции 50 м –
45 м
В ящике 6
комплектов мин,
общая масса 25 кг.
Управляемая
Зона сплошного
поражения:
дальность - 50 м,
ширина зоны на
дистанции
50 м - 60 м
В ящике 1 комплект
мин, общая масса 14
кг.

34.

Арнайы / Специальные
Сигналь
D=25,
ная мина
H=278
(СМ)
-/0,4
МУВ,
(МУВ-2, МУВ3)
-
Мина
МС-3
D=110,
Н=65
0,34/0,
66
Разгрузочная
Фугасн
ая
МЛ-7
L=72,
В=69,
Н=30
0,3
Разгрузочная
Фугасн
ая
В ящике 60
мин, общая
масса 36 кг.

35.

Автоматты
Автоматтытүрде
түрдежұмыс
жұмысістейтін
істейтінминалар
миналар
іске
іскеқосатын
қосатынжетектері
жетектерібар
бар
Мины,
Мины,действующие
действующиеавтоматически,
автоматически,
имеют
имеютприводные
приводныеустройства,
устройства,
которые
которыесрабатывают
срабатывают
минаға престеуден (қысымдағы миналардағы);
от нажатия на мину (в минах нажимного действия);
кернеуден (үш сымды миналар).
от натяжения (в минах натяжного действия).

36.

Жаяу
Жаяу әскерге
әскерге қарсы
қарсы мина

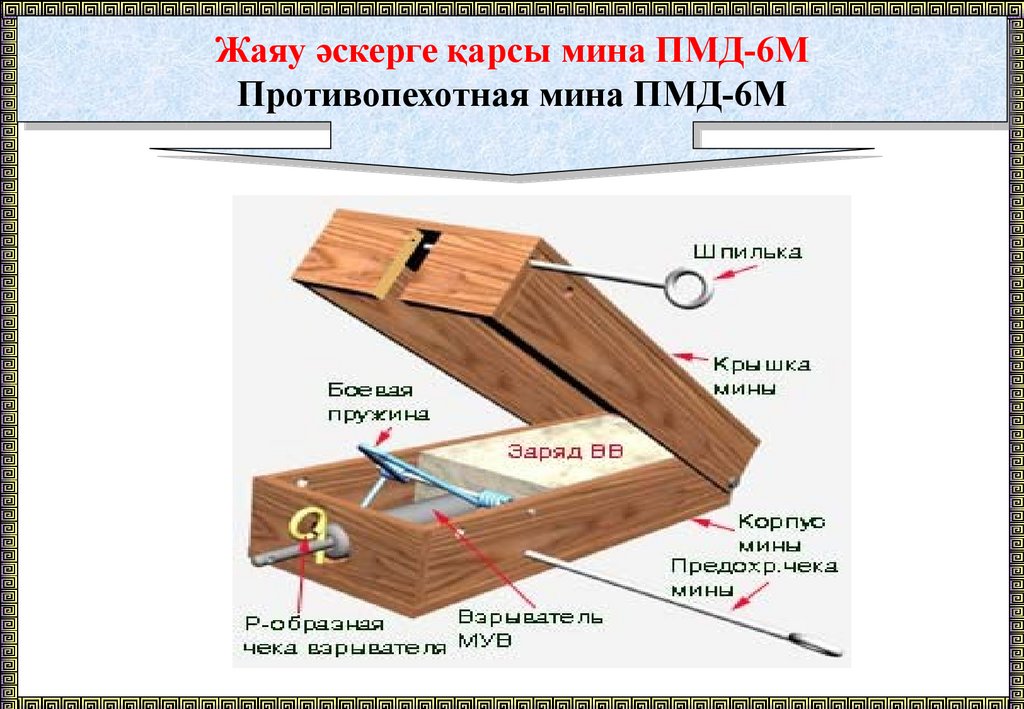

мина ПМД-6М
ПМД-6М
Противопехотная
Противопехотная мина
мина ПМД-6М
ПМД-6М

37.

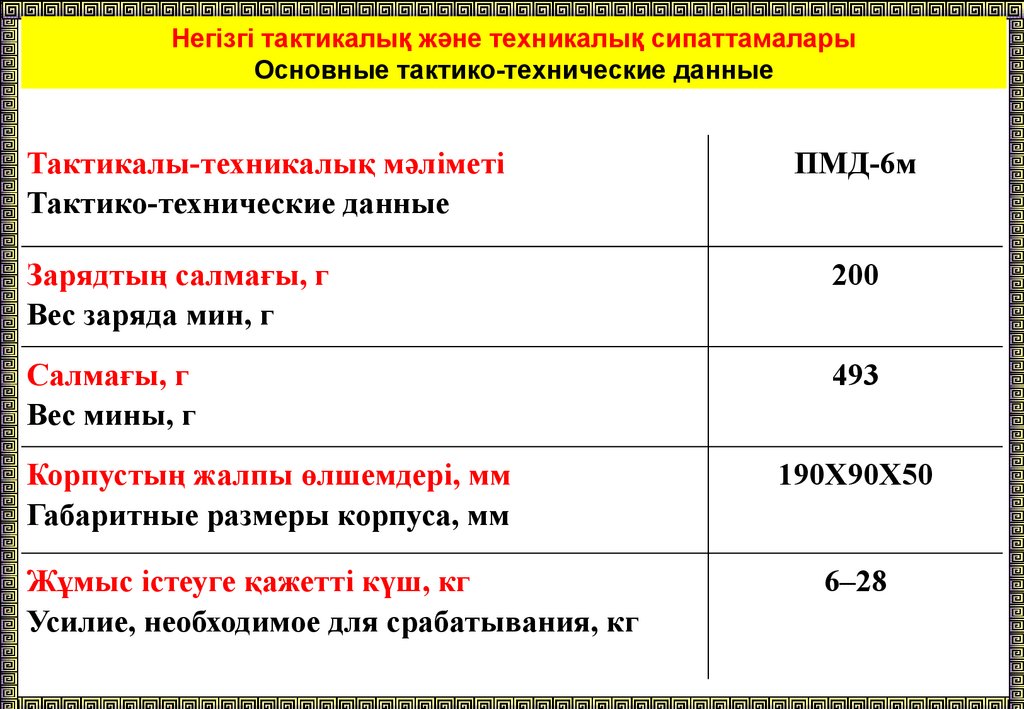

Негізгі тактикалық және техникалық сипаттамалары
Основные тактико-технические данные
Тактикалы-техникалық мәліметі
Тактико-технические данные
ПМД-6м
Зарядтың салмағы, г
Вес заряда мин, г
200
Салмағы, г
Вес мины, г
493
Корпустың жалпы өлшемдері, мм
Габаритные размеры корпуса, мм
Жұмыс істеуге қажетті күш, кг
Усилие, необходимое для срабатывания, кг
190Х90Х50
6–28

38.

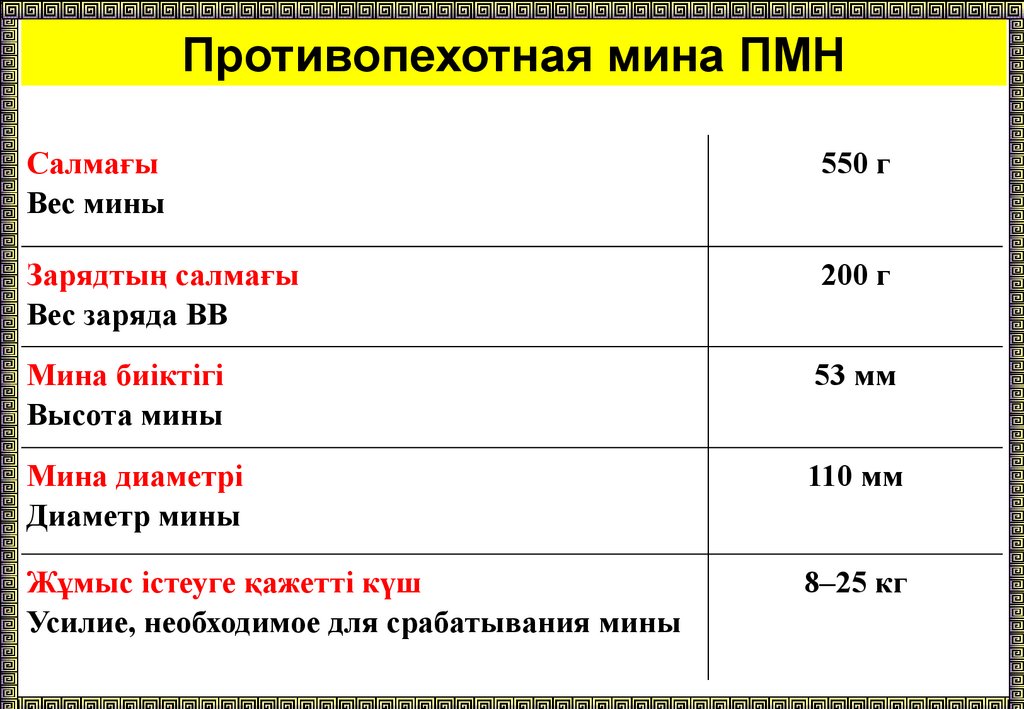

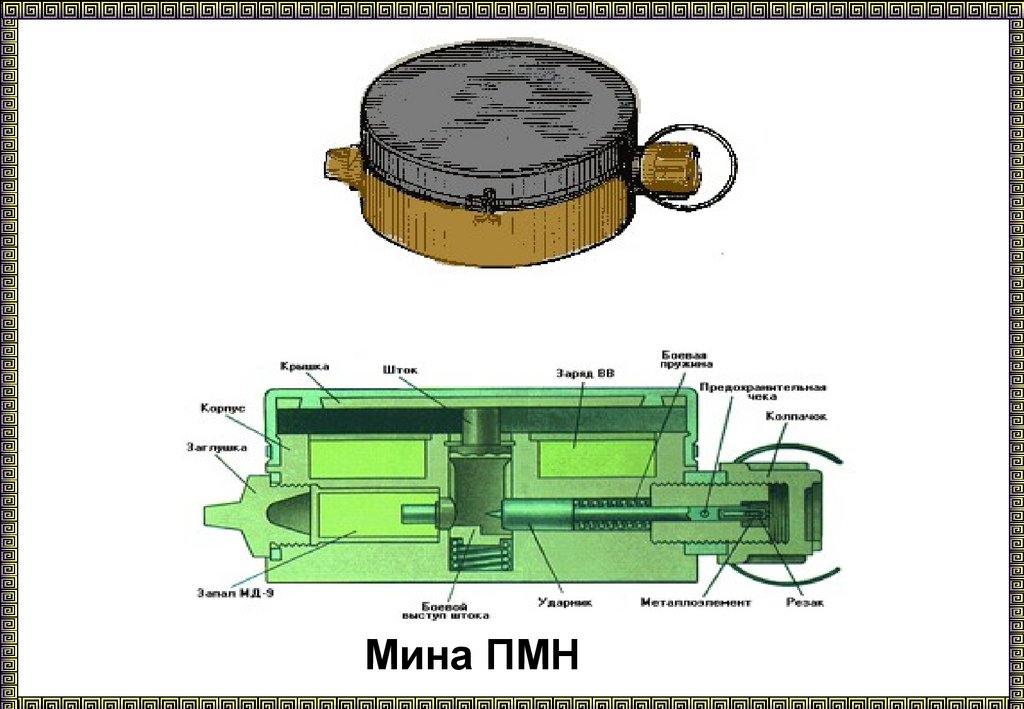

Противопехотная мина ПМН
Салмағы
Вeс мины
550 г
Зарядтың салмағы
Вес заряда ВВ
200 г
Мина биіктігі
Высота мины
53 мм
Мина диаметрі
Диаметр мины
110 мм
Жұмыс істеуге қажетті күш
Усилие, необходимое для срабатывания мины
8–25 кг

39.

Мина ПМН

40.

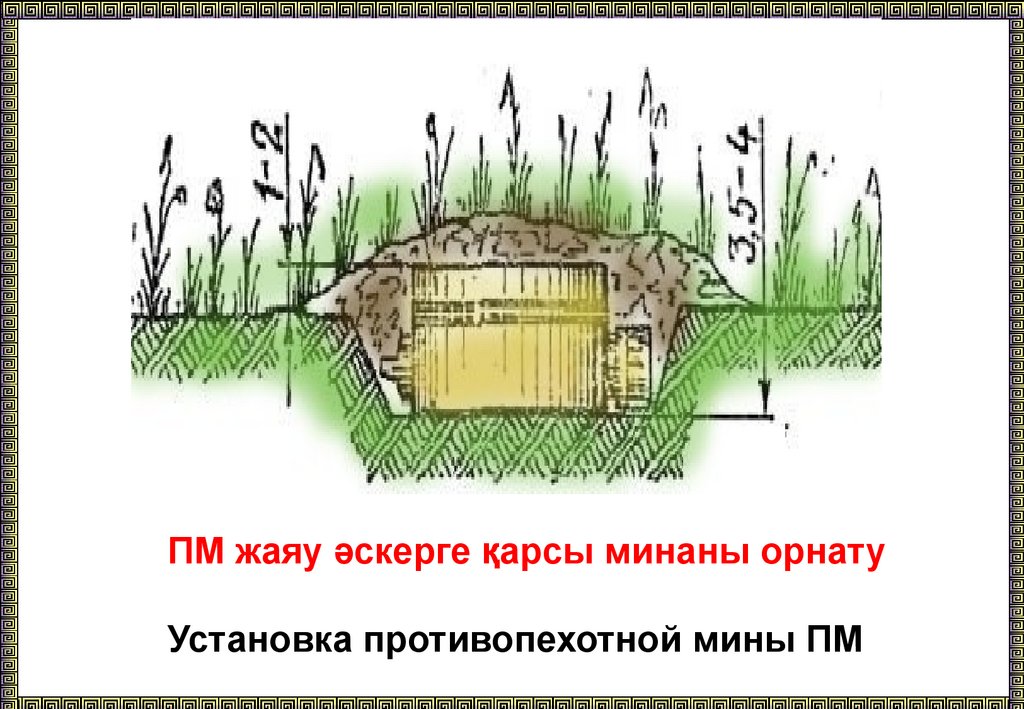

ПМ жаяу әскерге қарсы минаны орнату
Установка противопехотной мины ПМ

41.

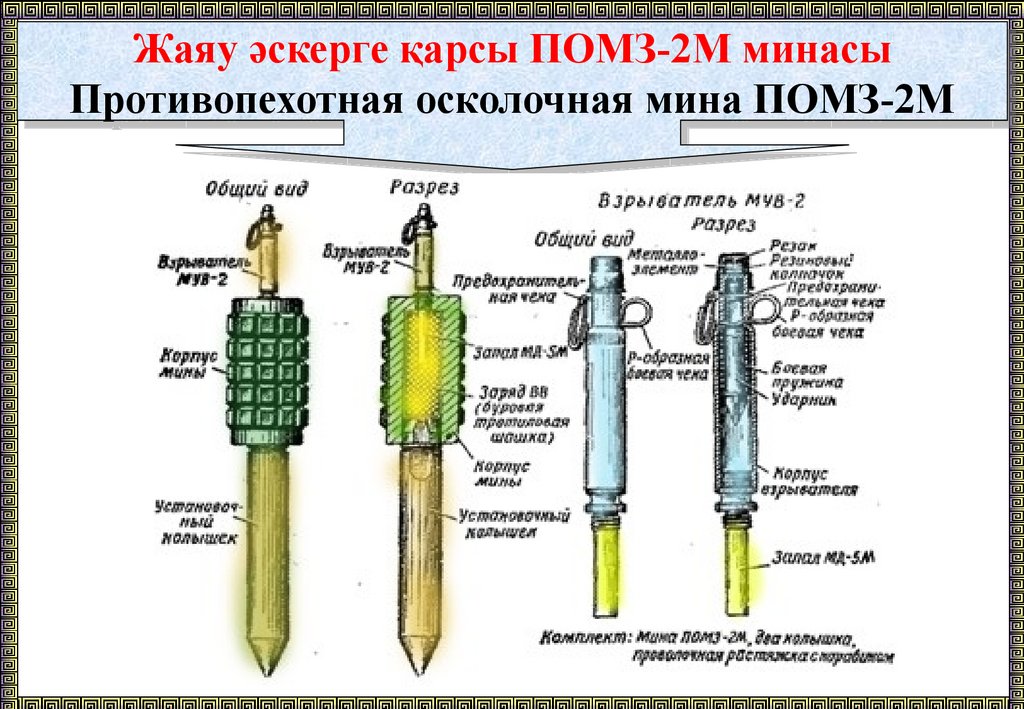

Жаяу
Жаяу әскерге
әскерге қарсы
қарсы ПОМЗ-2М
ПОМЗ-2М минасы
минасы
Противопехотная
Противопехотная осколочная
осколочная мина
мина ПОМЗ-2М
ПОМЗ-2М

42.

Бір үштік тармақты ПОМЗ-2М шахтасының қондыру сызбасы
Схема установки мины ПОМЗ-2М с одной ветвью проволочной растяжки

43.

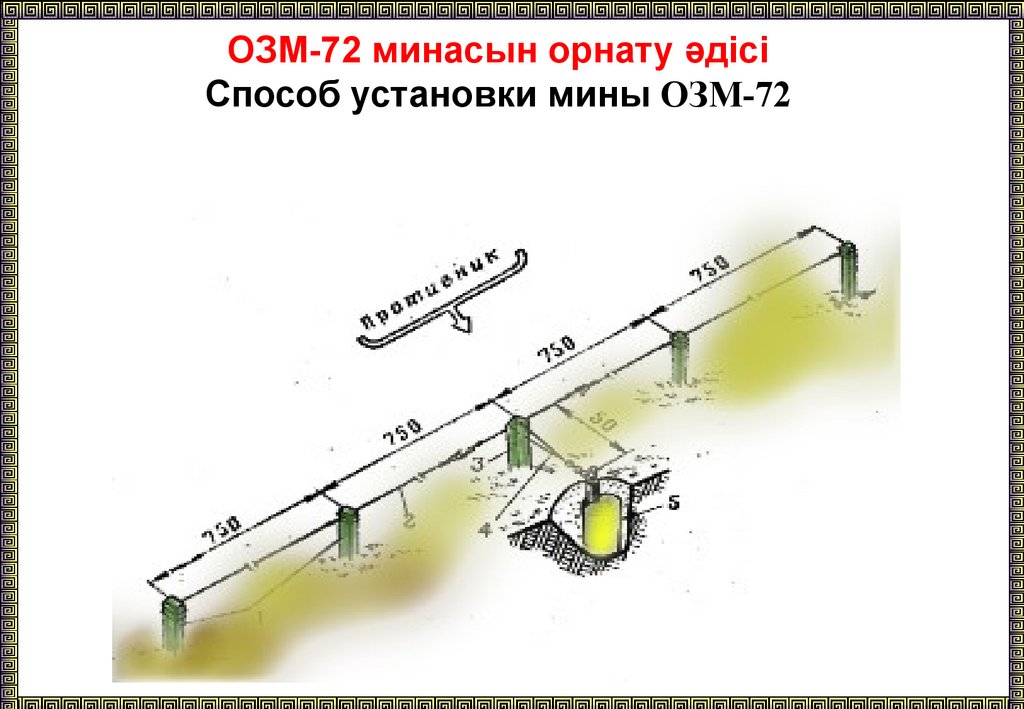

ОЗМ-72 минасын орнату әдісі
Способ установки мины ОЗМ-72

44.

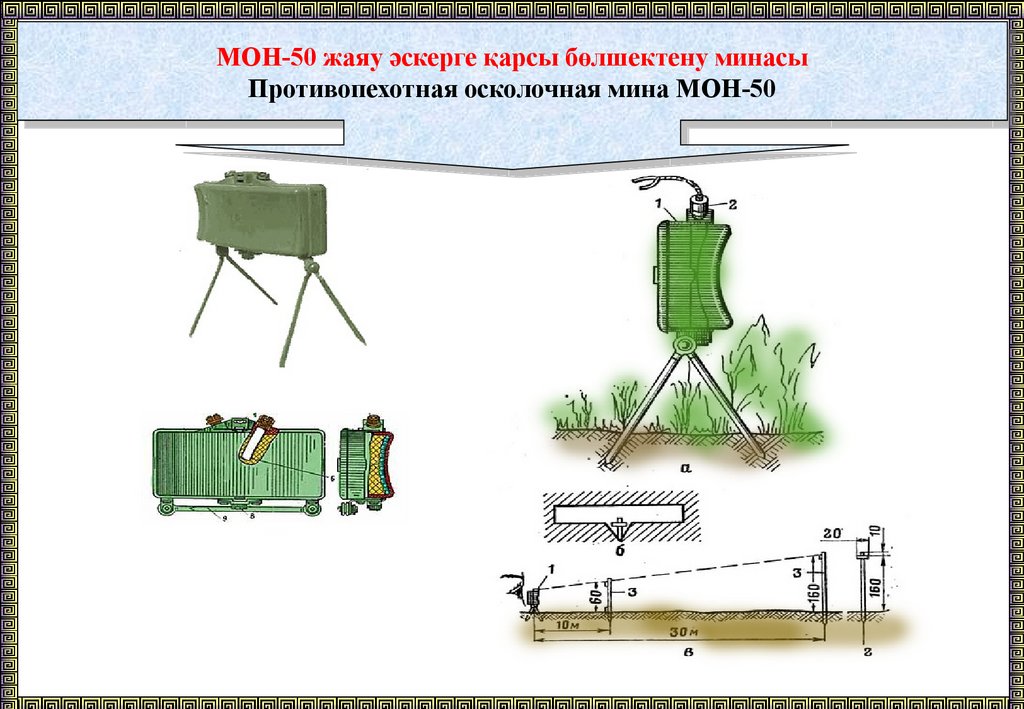

МОН-50
МОН-50жаяу
жаяуәскерге
әскергеқарсы
қарсыбөлшектену
бөлшектенуминасы
минасы
Противопехотная
Противопехотнаяосколочная
осколочнаямина
минаМОН-50
МОН-50

45.

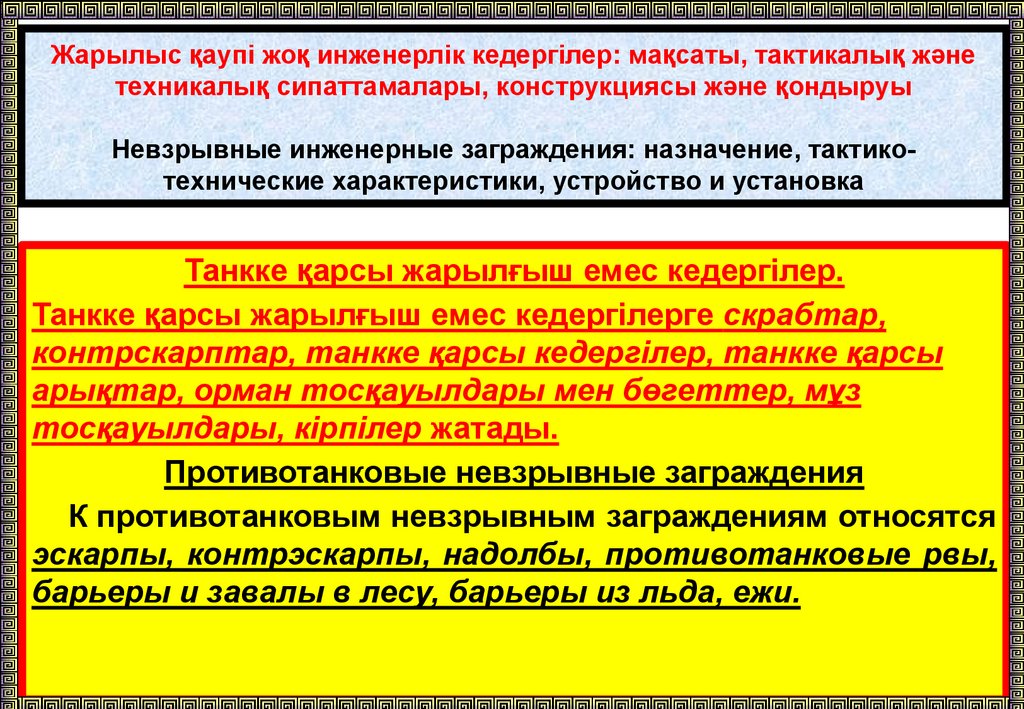

Жарылыс қаупі жоқ инженерлік кедергілер: мақсаты, тактикалық және
техникалық сипаттамалары, конструкциясы және қондыруы
Невзрывные инженерные заграждения: назначение, тактикотехнические характеристики, устройство и установка
Танкке қарсы жарылғыш емес кедергілер.
Танкке қарсы жарылғыш емес кедергілерге скрабтар,
контрскарптар, танкке қарсы кедергілер, танкке қарсы
арықтар, орман тосқауылдары мен бөгеттер, мұз
тосқауылдары, кірпілер жатады.
Противотанковые невзрывные заграждения
К противотанковым невзрывным заграждениям относятся
эскарпы, контрэскарпы, надолбы, противотанковые рвы,
барьеры и завалы в лесу, барьеры из льда, ежи.

46.

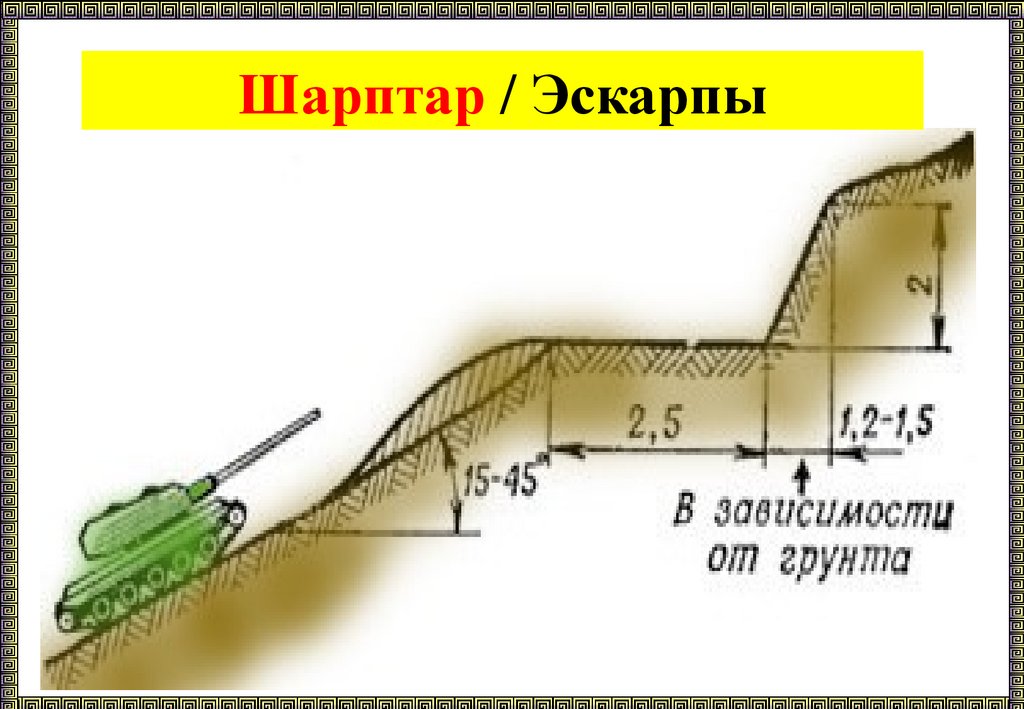

Шарптар / Эскарпы

47.

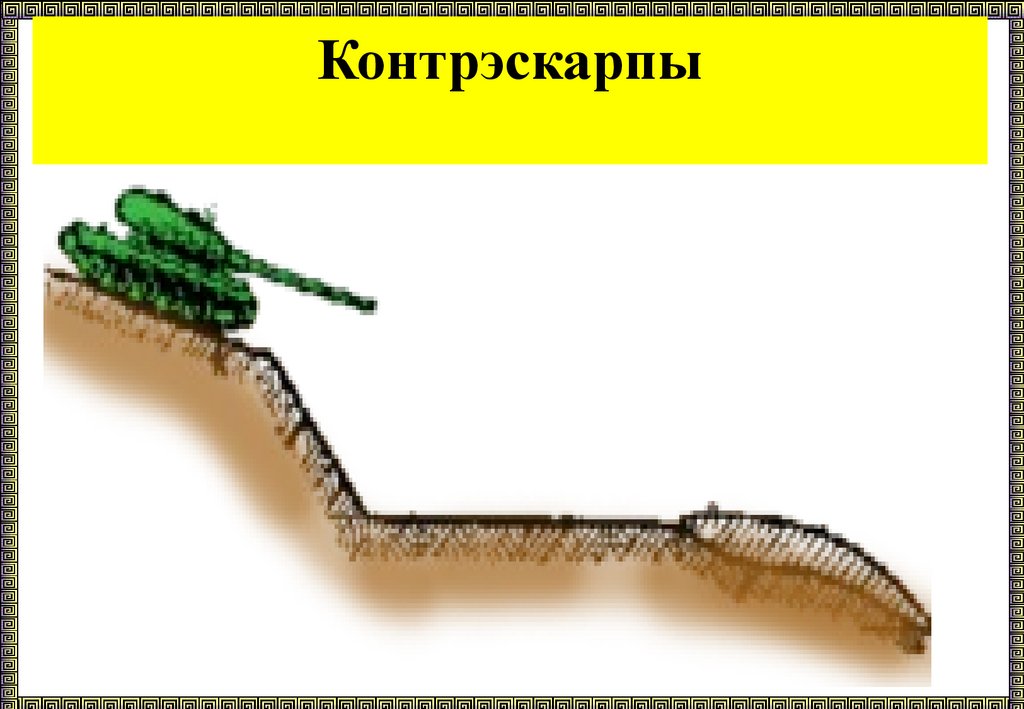

Контрэскарпы

48.

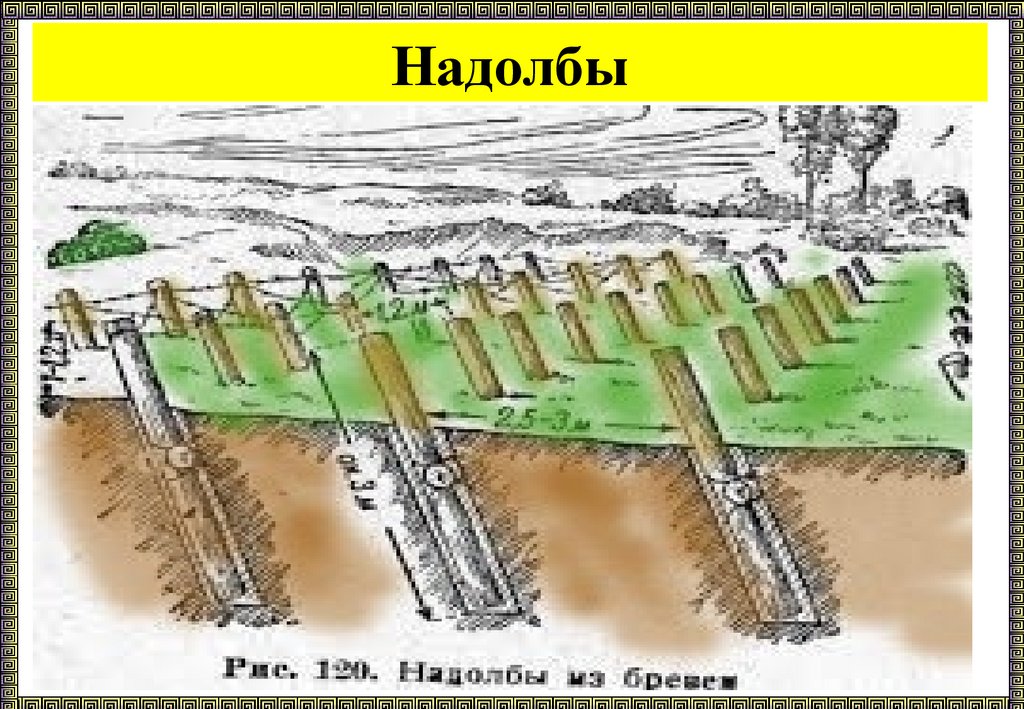

Надолбы

49.

Танкке қарсы орлар
Противотанковые рвы

50.

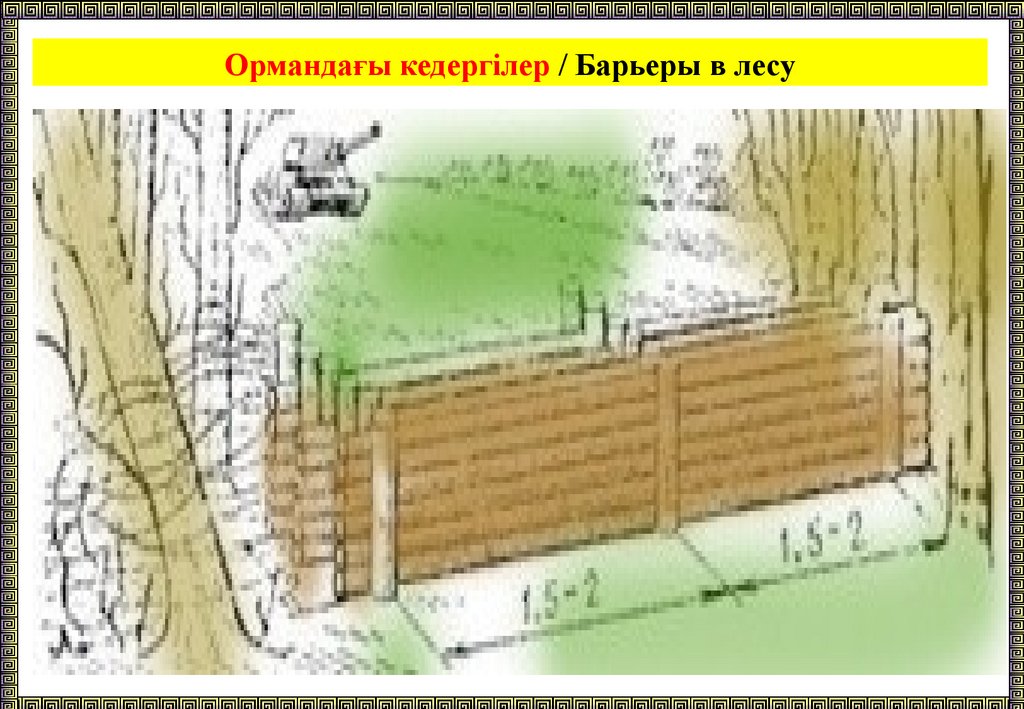

Ормандағы кедергілер / Барьеры в лесу

51.

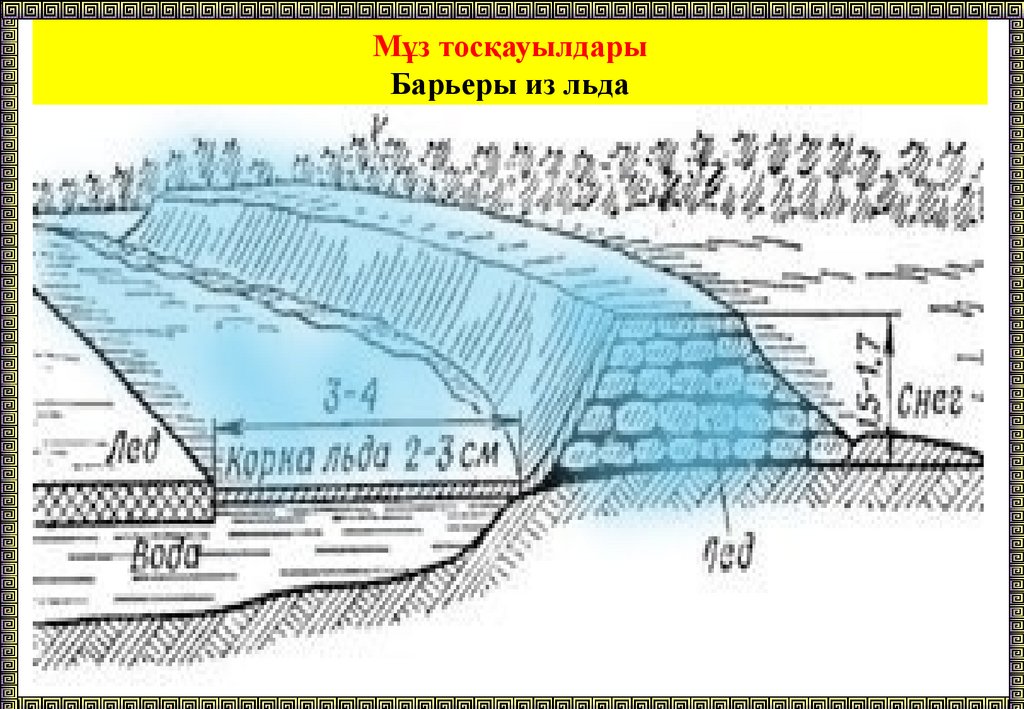

Мұз тосқауылдары
Барьеры из льда

52.

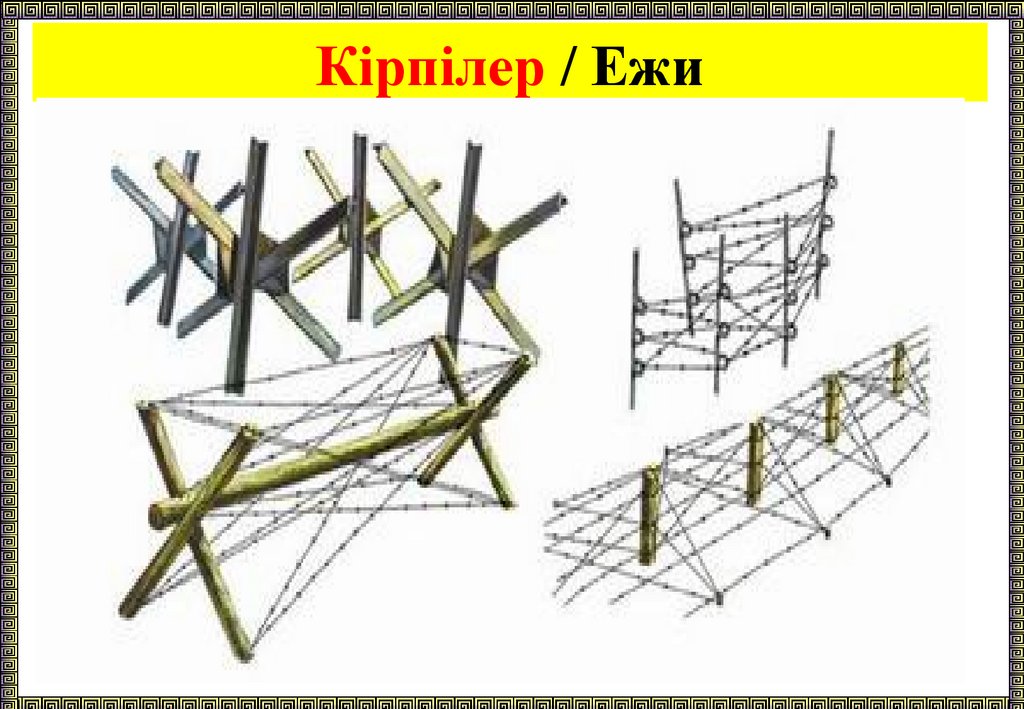

Кірпілер / Ежи

53.

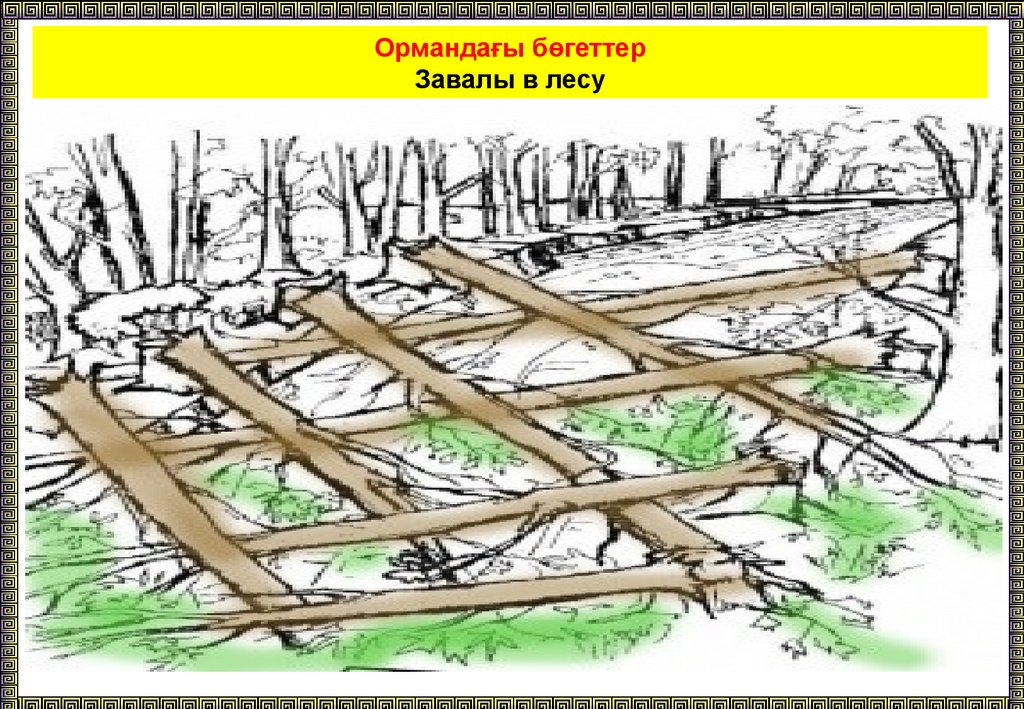

Ормандағы бөгеттер
Завалы в лесу

54.

Жарылыс қаупі жоқ жаяу әскерге қарсы бөгеттер

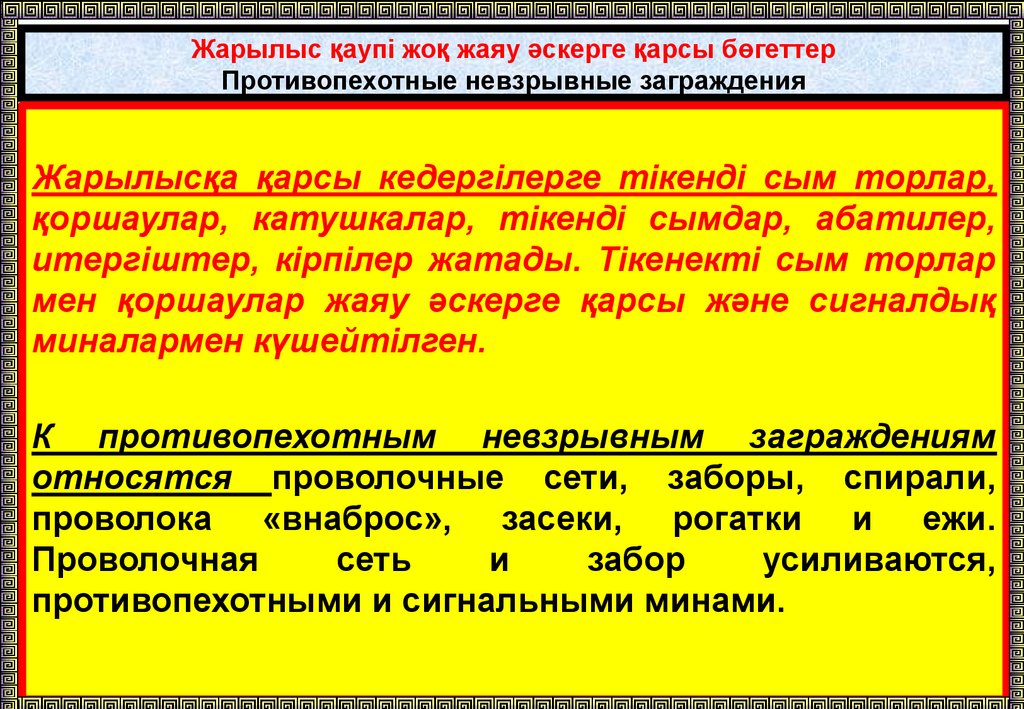

Противопехотные невзрывные заграждения
Жарылысқа қарсы кедергілерге тікенді сым торлар,
қоршаулар, катушкалар, тікенді сымдар, абатилер,
итергіштер, кірпілер жатады. Тікенекті сым торлар
мен қоршаулар жаяу әскерге қарсы және сигналдық
миналармен күшейтілген.

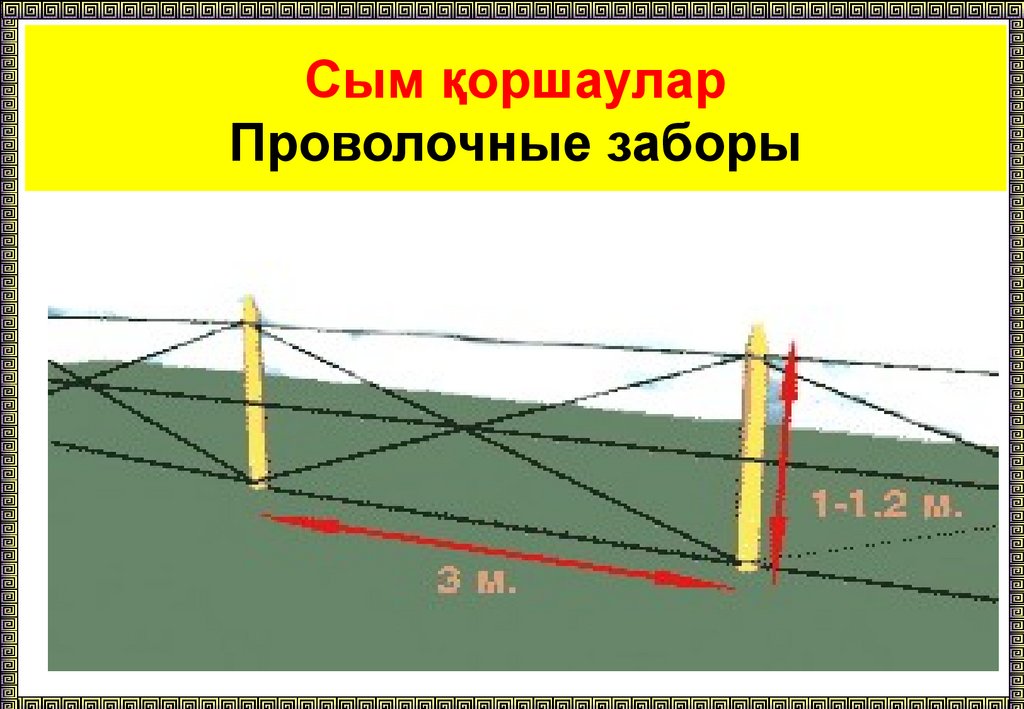

К противопехотным невзрывным заграждениям
относятся проволочные сети, заборы, спирали,
проволока «внаброс», засеки, рогатки и ежи.
Проволочная
сеть
и
забор
усиливаются,
противопехотными и сигнальными минами.

55.

Жоғары қадалардағы сым тор
үш қатар (19 жіп)

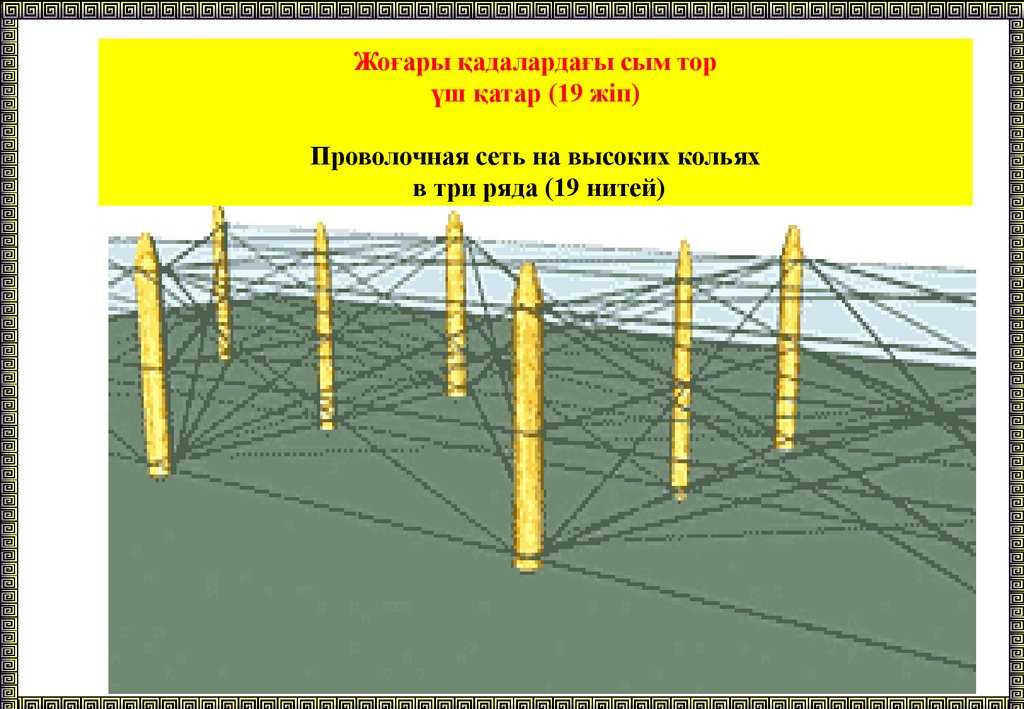

Проволочная сеть на высоких кольях
в три ряда (19 нитей)

56.

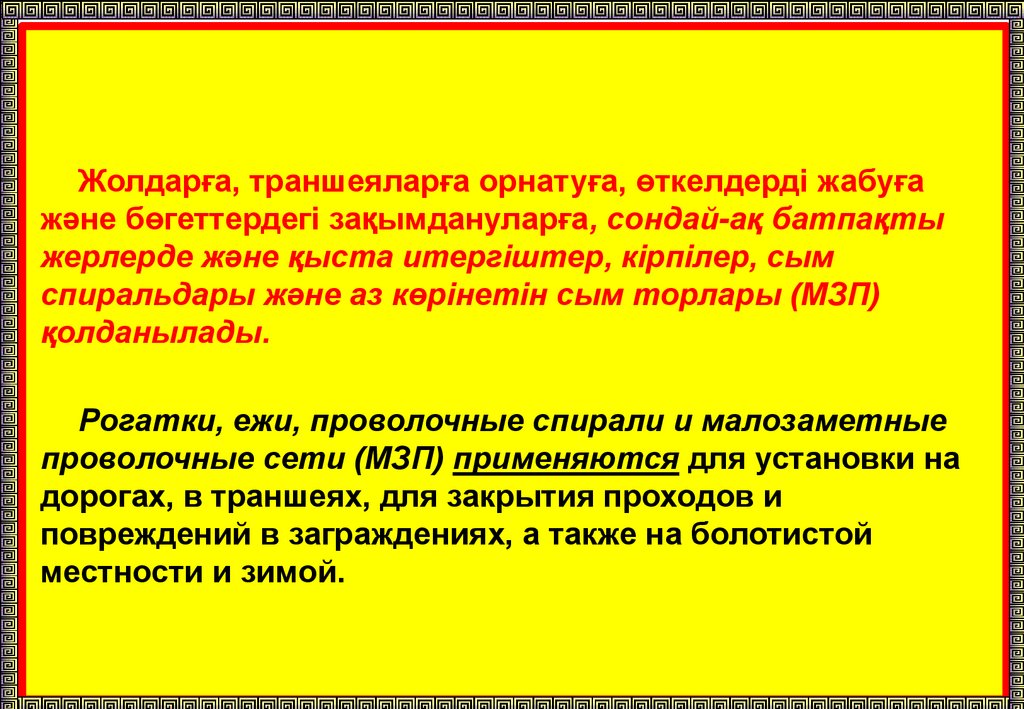

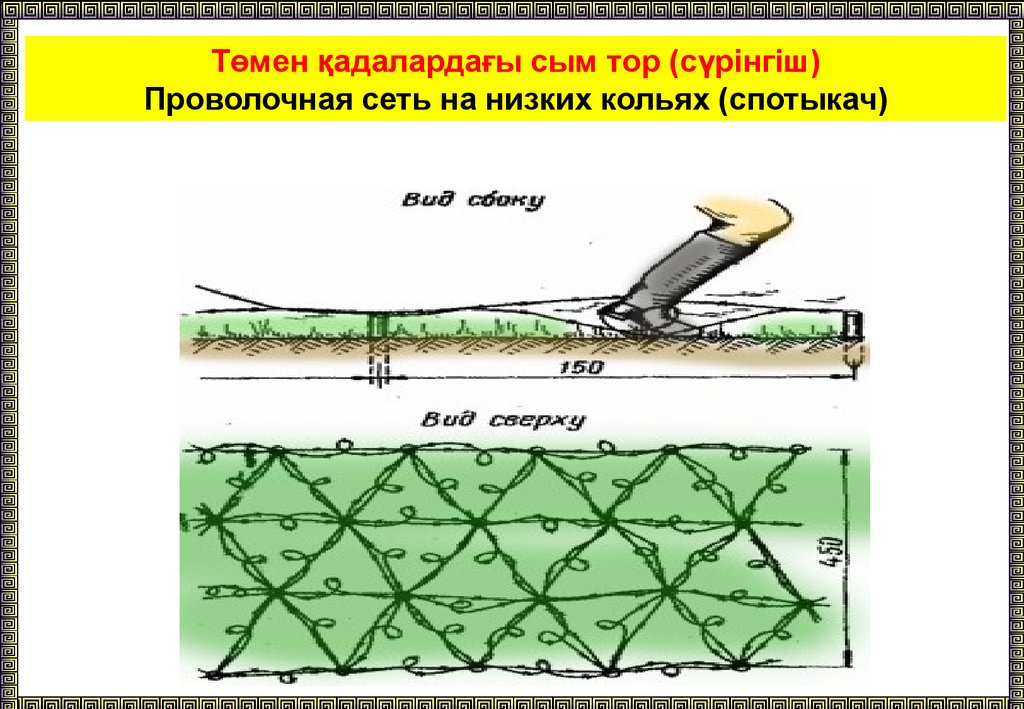

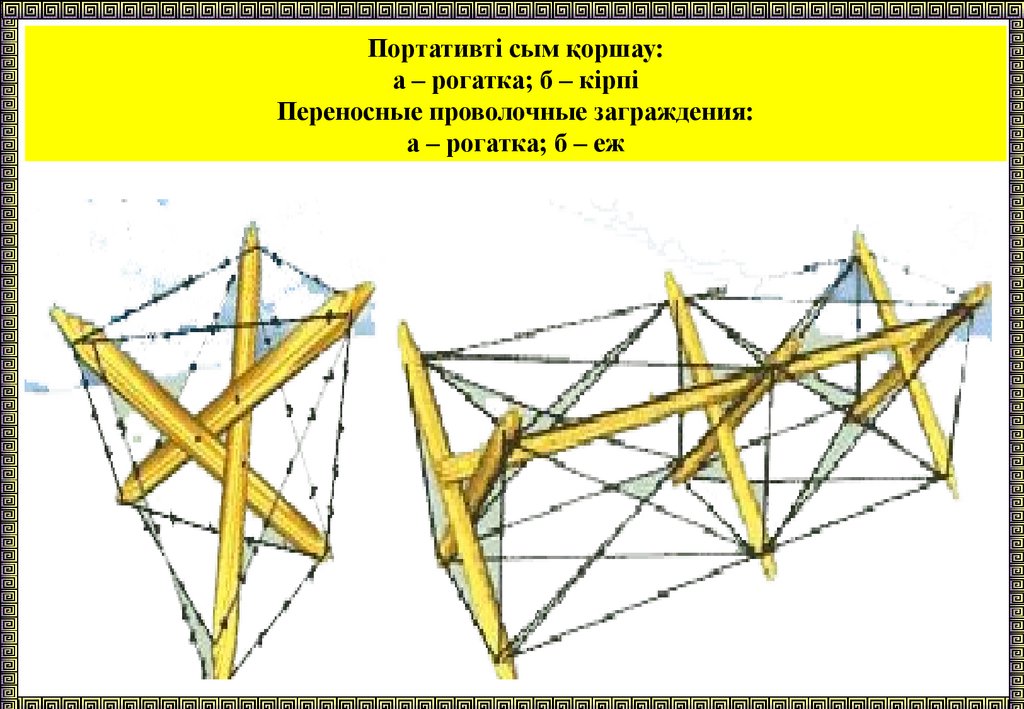

Жолдарға, траншеяларға орнатуға, өткелдерді жабуға
және бөгеттердегі зақымдануларға, сондай-ақ батпақты
жерлерде және қыста итергіштер, кірпілер, сым
спиральдары және аз көрінетін сым торлары (МЗП)
қолданылады.
Рогатки, ежи, проволочные спирали и малозаметные
проволочные сети (МЗП) применяются для установки на
дорогах, в траншеях, для закрытия проходов и
повреждений в заграждениях, а также на болотистой
местности и зимой.
