1. Осветительныe установки: принципы, безопасность и требования

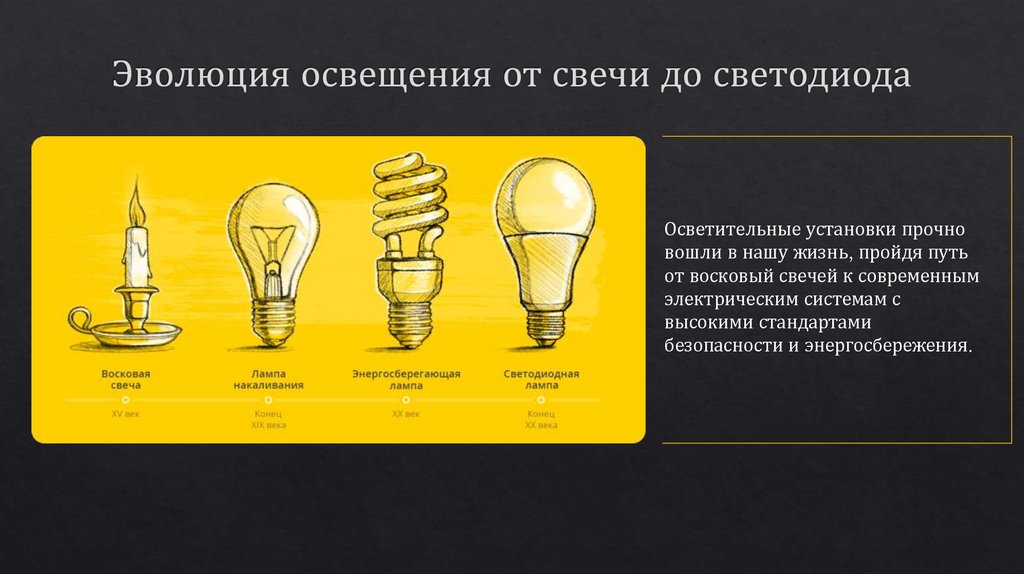

2. Эволюция освещения от свечи до светодиода

Осветительные установки прочно
вошли в нашу жизнь, пройдя путь
от восковый свечей к современным
электрическим системам с
высокими стандартами
безопасности и энергосбережения.

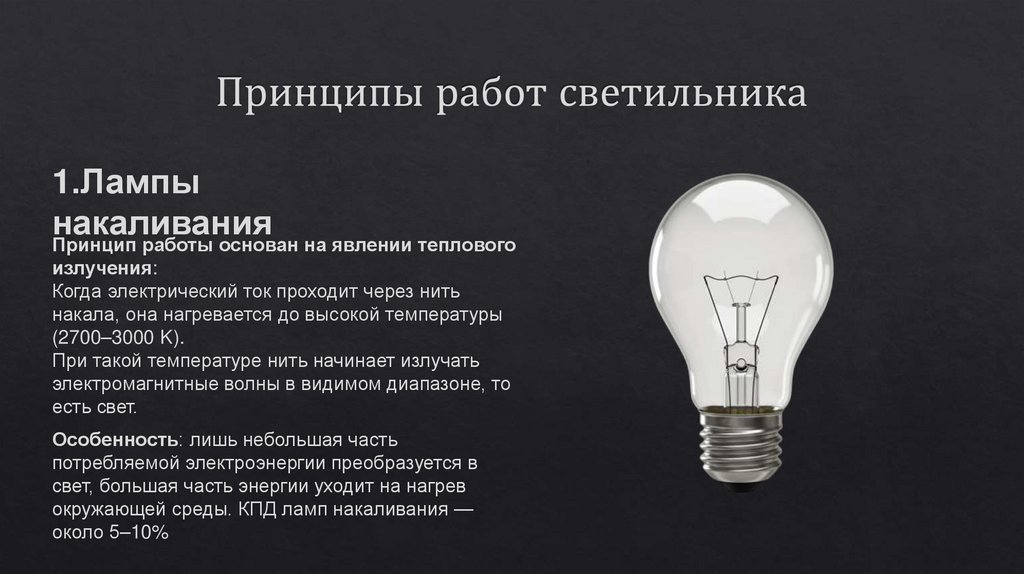

3. Принципы работ светильника

1.Лампы
накаливания
Принцип работы основан на явлении теплового
излучения:
Когда электрический ток проходит через нить
накала, она нагревается до высокой температуры
(2700–3000 K).
При такой температуре нить начинает излучать
электромагнитные волны в видимом диапазоне, то
есть свет.
Особенность: лишь небольшая часть
потребляемой электроэнергии преобразуется в
свет, большая часть энергии уходит на нагрев
окружающей среды. КПД ламп накаливания —
около 5–10%

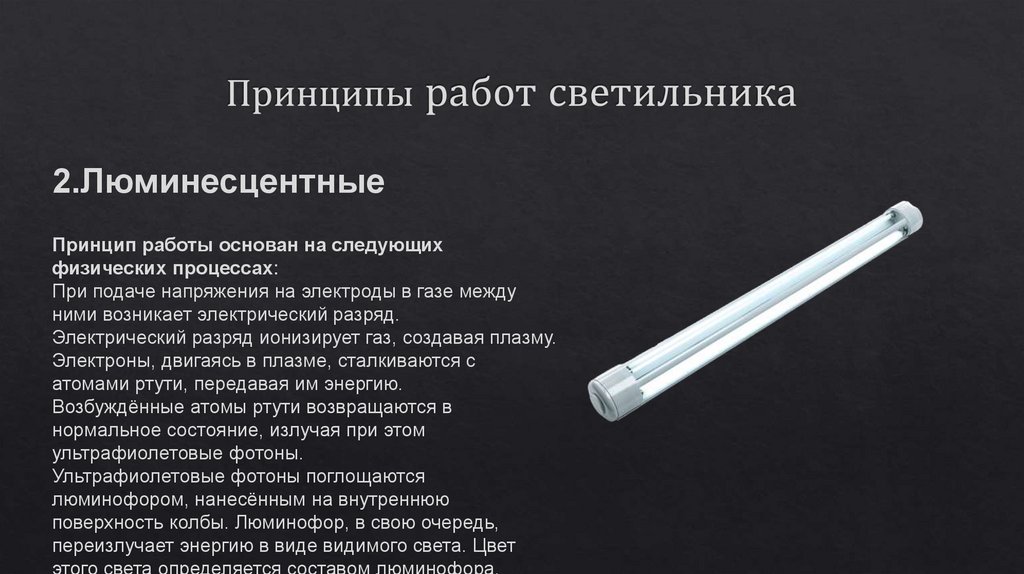

4. Принципы работ светильника

2.Люминесцентные
Принцип работы основан на следующих
физических процессах:
При подаче напряжения на электроды в газе между
ними возникает электрический разряд.
Электрический разряд ионизирует газ, создавая плазму.
Электроны, двигаясь в плазме, сталкиваются с
атомами ртути, передавая им энергию.
Возбуждённые атомы ртути возвращаются в
нормальное состояние, излучая при этом
ультрафиолетовые фотоны.
Ультрафиолетовые фотоны поглощаются
люминофором, нанесённым на внутреннюю
поверхность колбы. Люминофор, в свою очередь,
переизлучает энергию в виде видимого света. Цвет
этого света определяется составом люминофора.

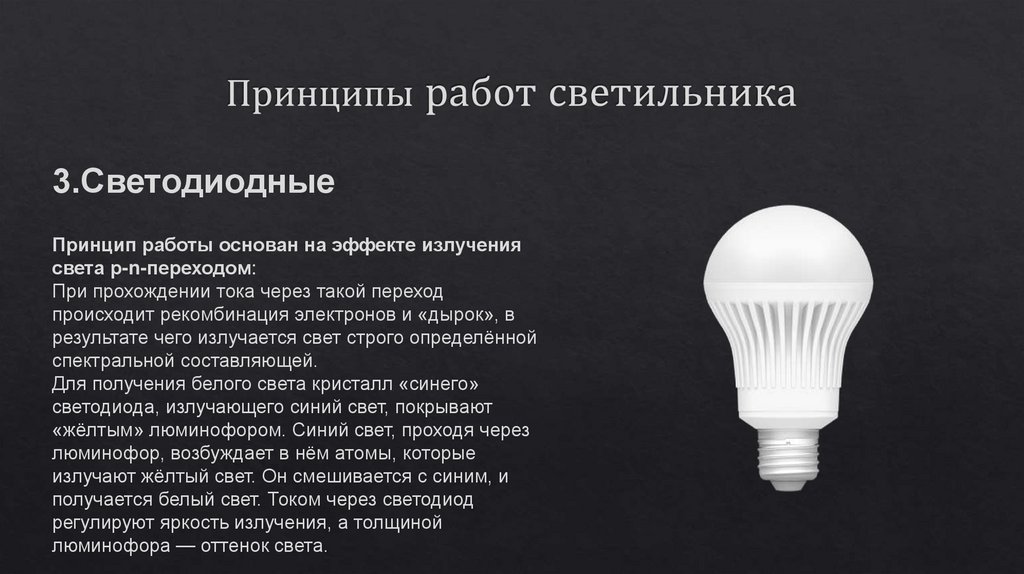

5. Принципы работ светильника

3.Светодиодные
Принцип работы основан на эффекте излучения
света p-n-переходом:
При прохождении тока через такой переход
происходит рекомбинация электронов и «дырок», в
результате чего излучается свет строго определённой
спектральной составляющей.
Для получения белого света кристалл «синего»
светодиода, излучающего синий свет, покрывают
«жёлтым» люминофором. Синий свет, проходя через
люминофор, возбуждает в нём атомы, которые
излучают жёлтый свет. Он смешивается с синим, и
получается белый свет. Током через светодиод
регулируют яркость излучения, а толщиной
люминофора — оттенок света.

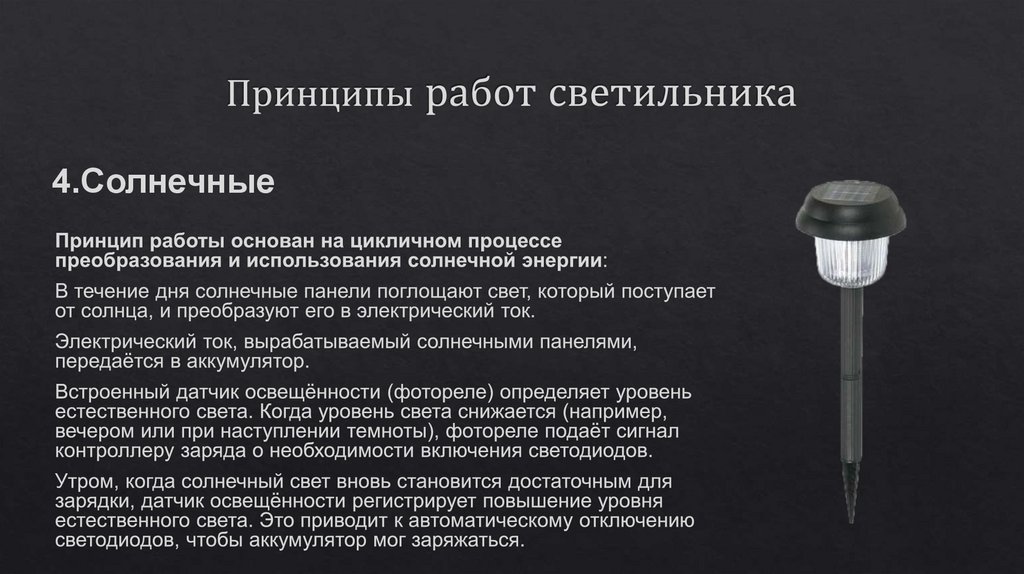

6. Принципы работ светильника

4.Солнечные

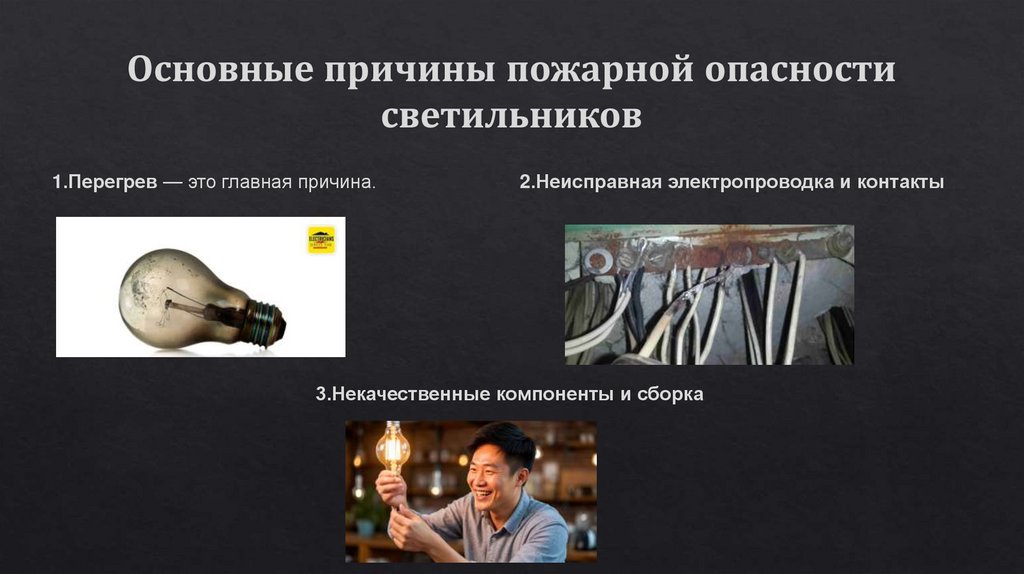

7. Основные причины пожарной опасности светильников

1.Перегрев — это главная причина.
2.Неисправная электропроводка и контакты
3.Некачественные компоненты и сборка

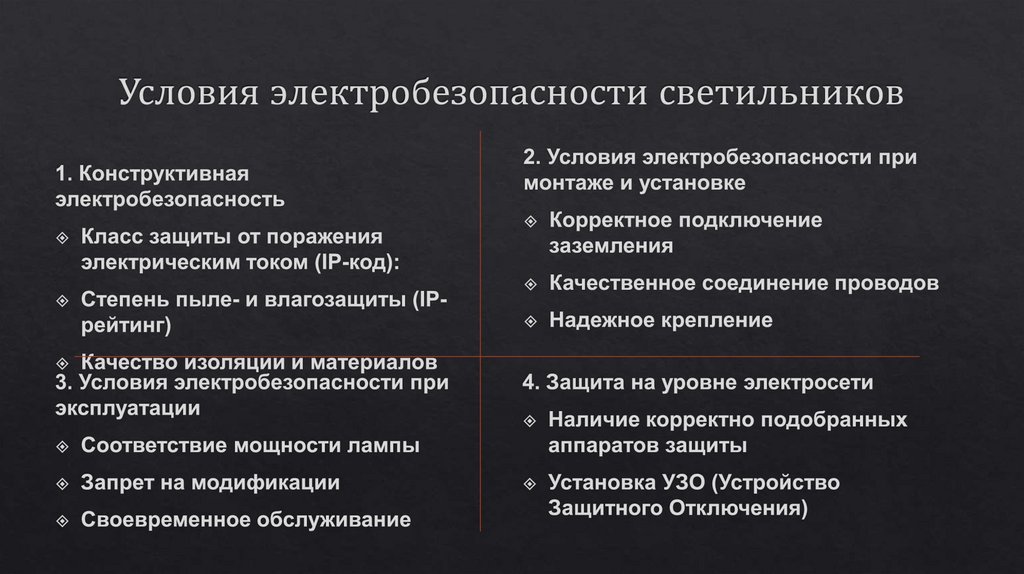

8. Условия электробезопасности светильников

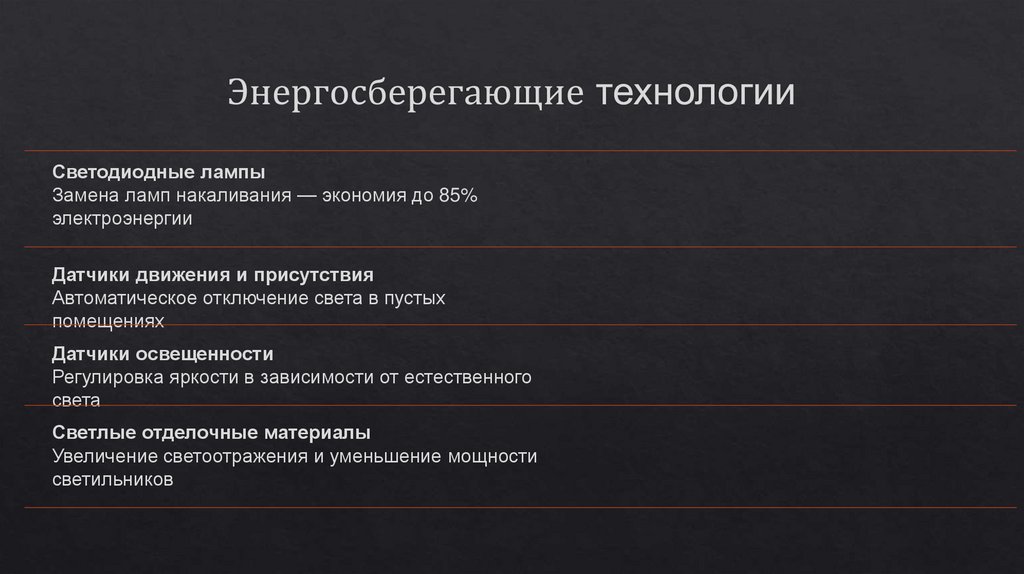

9. Энергосберегающие технологии

Светодиодные лампы
Замена ламп накаливания — экономия до 85%
электроэнергии
Датчики движения и присутствия
Автоматическое отключение света в пустых
помещениях
Датчики освещенности
Регулировка яркости в зависимости от естественного
света
Светлые отделочные материалы
Увеличение светоотражения и уменьшение мощности
светильников

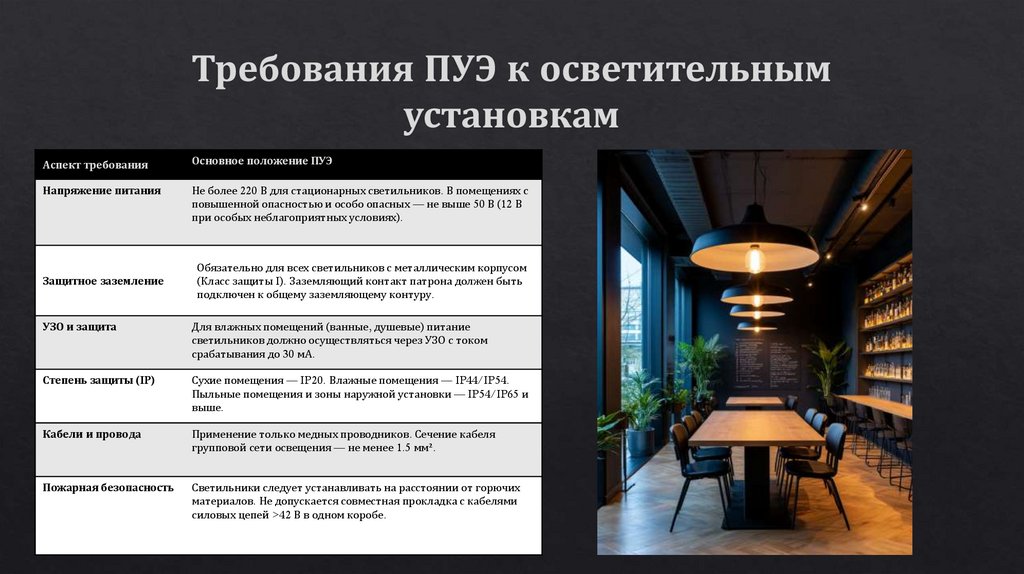

10. Требования ПУЭ к осветительным установкам

Аспект требования
Основное положение ПУЭ
Напряжение питания
Не более 220 В для стационарных светильников. В помещениях с
повышенной опасностью и особо опасных — не выше 50 В (12 В
при особых неблагоприятных условиях).
Защитное заземление
Обязательно для всех светильников с металлическим корпусом
(Класс защиты I). Заземляющий контакт патрона должен быть
подключен к общему заземляющему контуру.
УЗО и защита
Для влажных помещений (ванные, душевые) питание
светильников должно осуществляться через УЗО с током
срабатывания до 30 мА.
Степень защиты (IP)
Сухие помещения — IP20. Влажные помещения — IP44/IP54.
Пыльные помещения и зоны наружной установки — IP54/IP65 и
выше.
Кабели и провода
Применение только медных проводников. Сечение кабеля
групповой сети освещения — не менее 1.5 мм².
Пожарная безопасность
Светильники следует устанавливать на расстоянии от горючих
материалов. Не допускается совместная прокладка с кабелями
силовых цепей >42 В в одном коробе.
