1. Мембранная клавиатура 4*4

2.

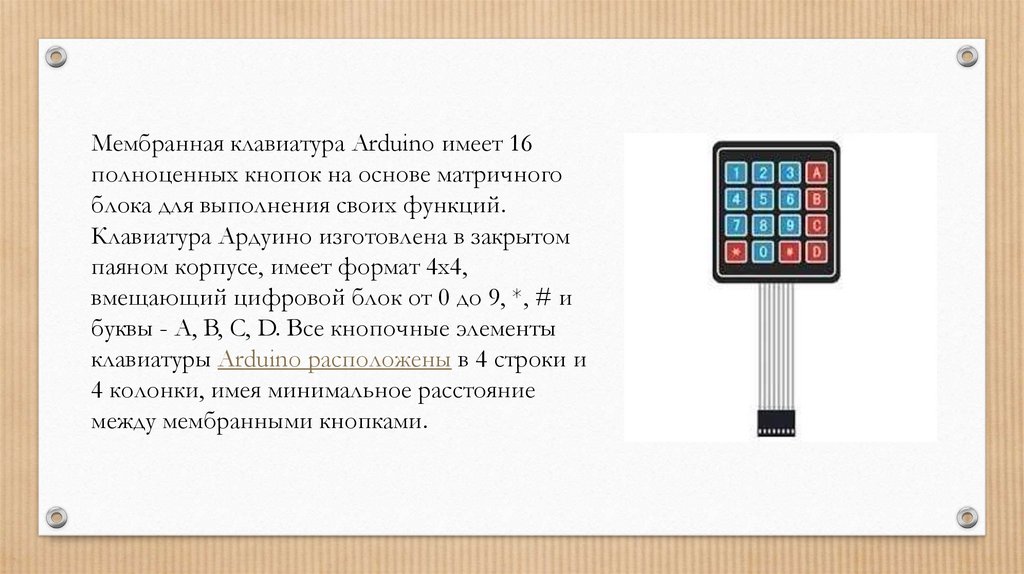

Мембранная клавиатура Arduino имеет 16
полноценных кнопок на основе матричного
блока для выполнения своих функций.
Клавиатура Ардуино изготовлена в закрытом
паяном корпусе, имеет формат 4х4,
вмещающий цифровой блок от 0 до 9, *, # и
буквы - A, B, C, D. Все кнопочные элементы

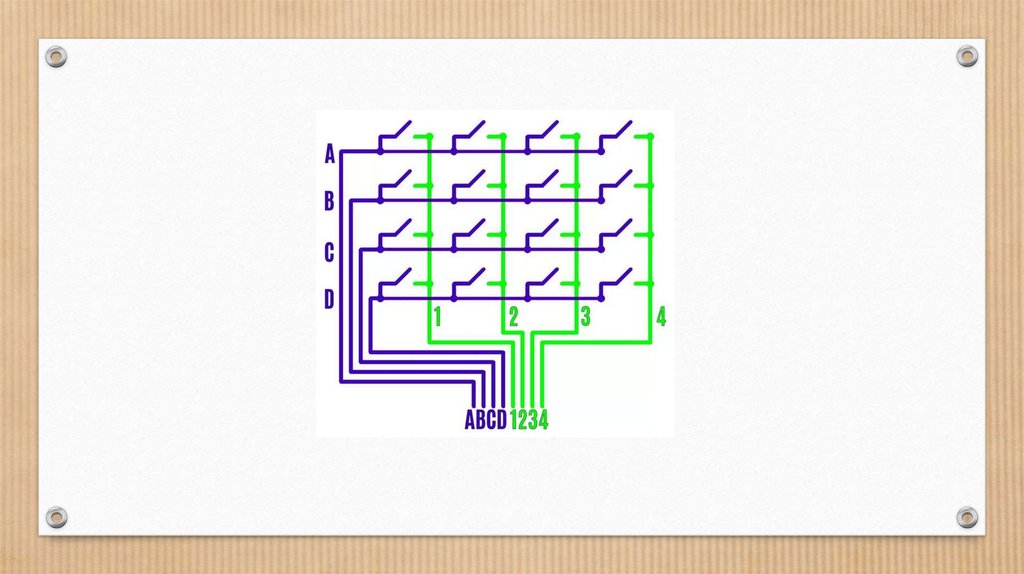

клавиатуры Arduino расположены в 4 строки и
4 колонки, имея минимальное расстояние
между мембранными кнопками.

3.

4.

5.

6.

7.

8.

Задание 1: Вывод нажатой клавиши в монитор порта Arduino
1.Соберите схему с Arduino и мембранной клавиатурой 4x4 на Tinkercad.

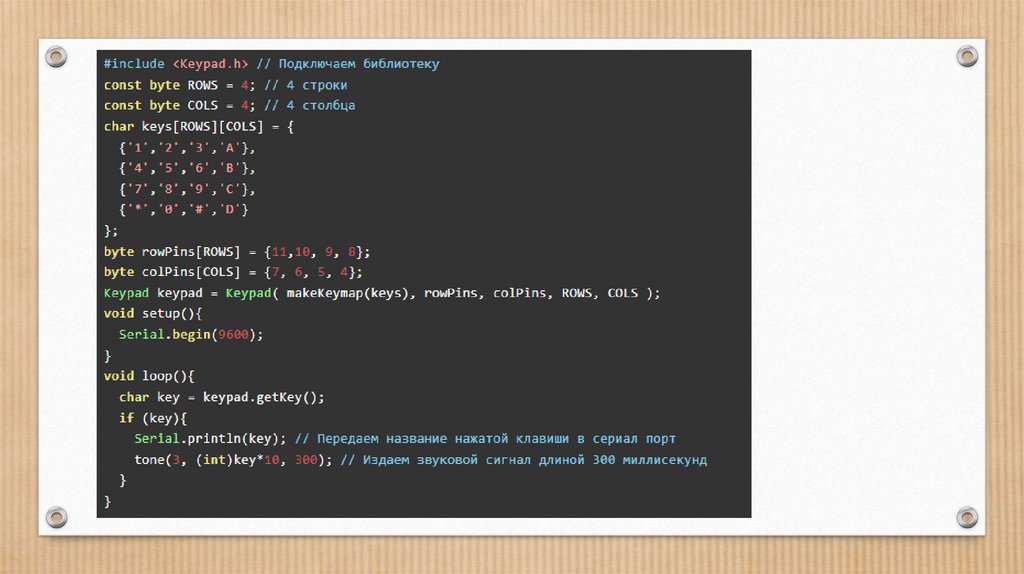

2.Используйте предоставленный вами код, который считывает и выводит
нажатую клавишу в монитор порта.
3.Запустите симуляцию и убедитесь, что код работает правильно.
Задание 2: Звуковая реакция на нажатие клавиши
1.Измените код так, чтобы каждая клавиша порождала уникальный звуковой
сигнал с использованием функции tone.
2.Протестируйте симуляцию, убедитесь, что звук меняется в зависимости от
нажатой клавиши.
Задание 3: Управление светодиодами
1.Добавьте светодиоды к вашей схеме (например, один светодиод для каждой
клавиши).
2.Модифицируйте код так, чтобы при нажатии каждой клавиши
соответствующий светодиод мигал.
3.Запустите симуляцию и проверьте работу светодиодов.
