1. ЛЕКЦИЯ по дисциплине «Специальная военная подготовка»

ЛЕКЦИЯ
ПО ДИСЦИПЛИНЕ
«СПЕЦИАЛЬНАЯ
ВОЕННАЯ ПОДГОТОВКА»
ТЕМА: МАТЕРИАЛЬНАЯ
ЧАСТЬ АВТОМАТА,
ПИСТОЛЕТА, РУЧНЫХ ГРАНАТ

2.

Учебная и воспитательная цели
Изучить назначение, боевые свойства и общее устройство
автомата АК-74 и пистолета ПМ, ручных гранат РГД-5 и Ф-1. Порядок
неполной разборки и сборки после неполной разборки.
Воспитывать чувства личной причастности к защите
Отечества у обучаемых и адекватное понимание
международной
общественностью
миролюбивой
политики Республики Беларусь, принимаемых ею мер по
обеспечению
национальной
и
международной
безопасности.

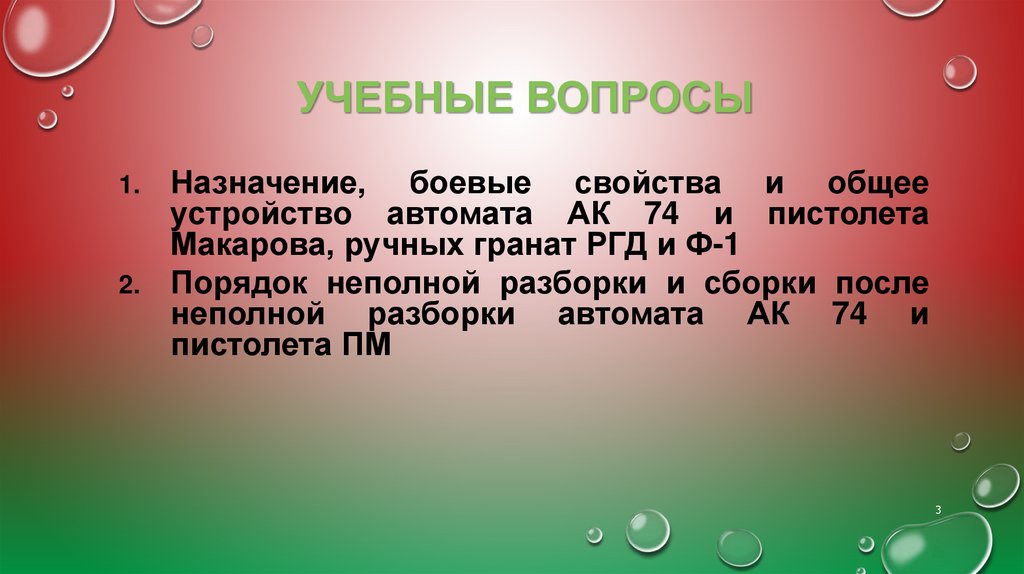

3. Учебные вопросы

УЧЕБНЫЕ ВОПРОСЫ
1.
2.
Назначение, боевые свойства и общее
устройство автомата АК 74 и пистолета
Макарова, ручных гранат РГД и Ф-1
Порядок неполной разборки и сборки после
неполной разборки автомата АК 74 и
пистолета ПМ
3

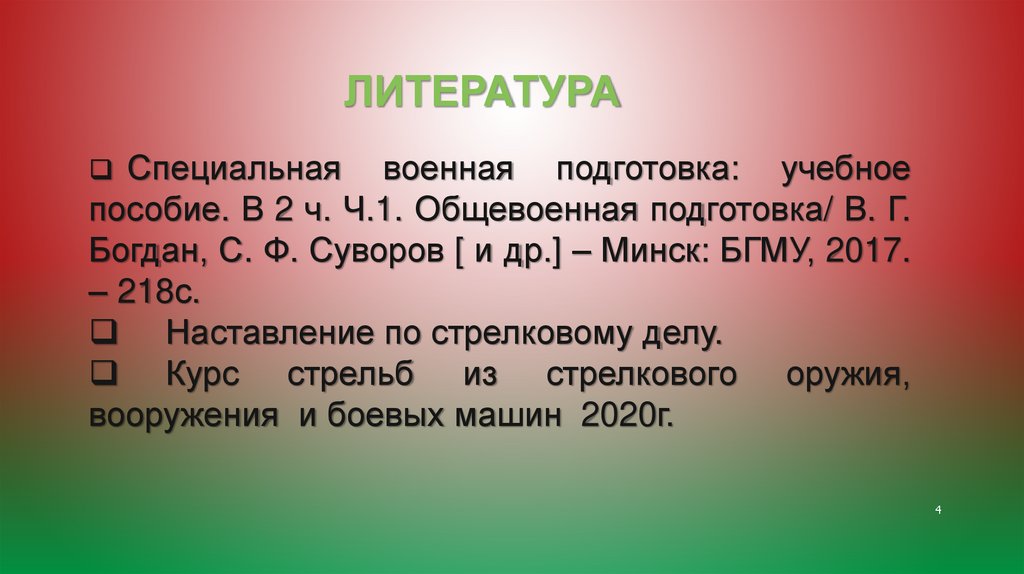

4. Литература

ЛИТЕРАТУРА
Специальная
военная подготовка: учебное
пособие. В 2 ч. Ч.1. Общевоенная подготовка/ В. Г.
Богдан, С. Ф. Суворов [ и др.] – Минск: БГМУ, 2017.
– 218с.
Наставление по стрелковому делу.
Курс стрельб из стрелкового оружия,
вооружения и боевых машин 2020г.
4

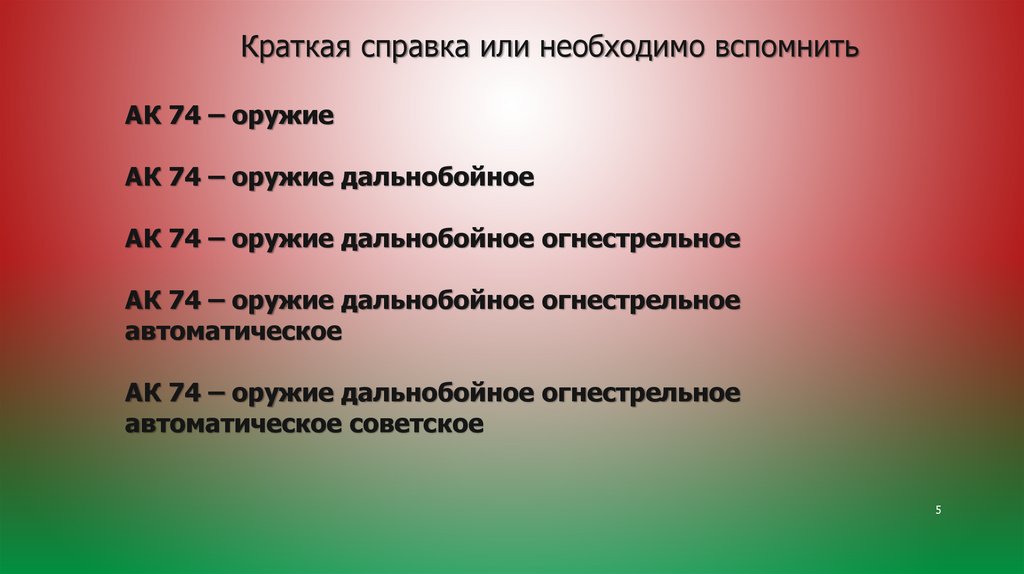

5.

Краткая справка или необходимо вспомнить
АК 74 – оружие
АК 74 – оружие дальнобойное
АК 74 – оружие дальнобойное огнестрельное
АК 74 – оружие дальнобойное огнестрельное
автоматическое
АК 74 – оружие дальнобойное огнестрельное
автоматическое советское
5

6. Вопрос 1 Назначение, боевые свойства и общее устройство автомата АК 74 и пистолета макарова, ручных гранат РДГ-5 и Ф-1

ВОПРОС 1
НАЗНАЧЕНИЕ, БОЕВЫЕ СВОЙСТВА И ОБЩЕЕ
УСТРОЙСТВО АВТОМАТА
АК 74 И ПИСТОЛЕТА МАКАРОВА, РУЧНЫХ
ГРАНАТ РДГ-5 И Ф-1

7. АК 74 ( АКС 74, АКС 74 У)

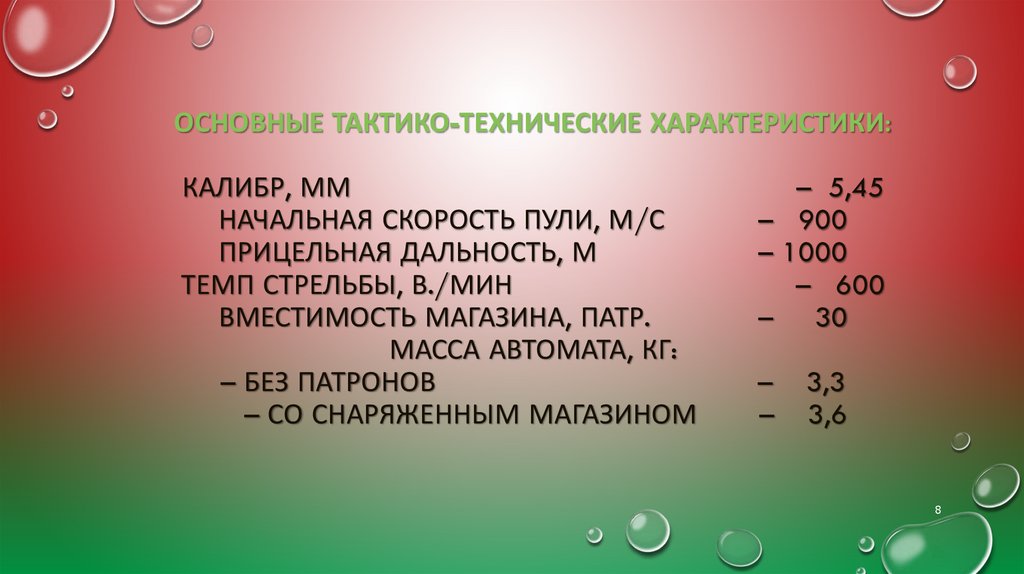

8. Основные тактико-технические характеристики: Калибр, мм – 5,45 Начальная скорость пули, м/с – 900 Прицельная дальность, м –

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
КАЛИБР, ММ
НАЧАЛЬНАЯ СКОРОСТЬ ПУЛИ, М/С
ПРИЦЕЛЬНАЯ ДАЛЬНОСТЬ, М
ТЕМП СТРЕЛЬБЫ, В./МИН
ВМЕСТИМОСТЬ МАГАЗИНА, ПАТР.
МАССА АВТОМАТА, КГ:
– БЕЗ ПАТРОНОВ
– СО СНАРЯЖЕННЫМ МАГАЗИНОМ
– 5,45
– 900
– 1000
– 600
– 30
–
–
3,3
3,6
8

9.

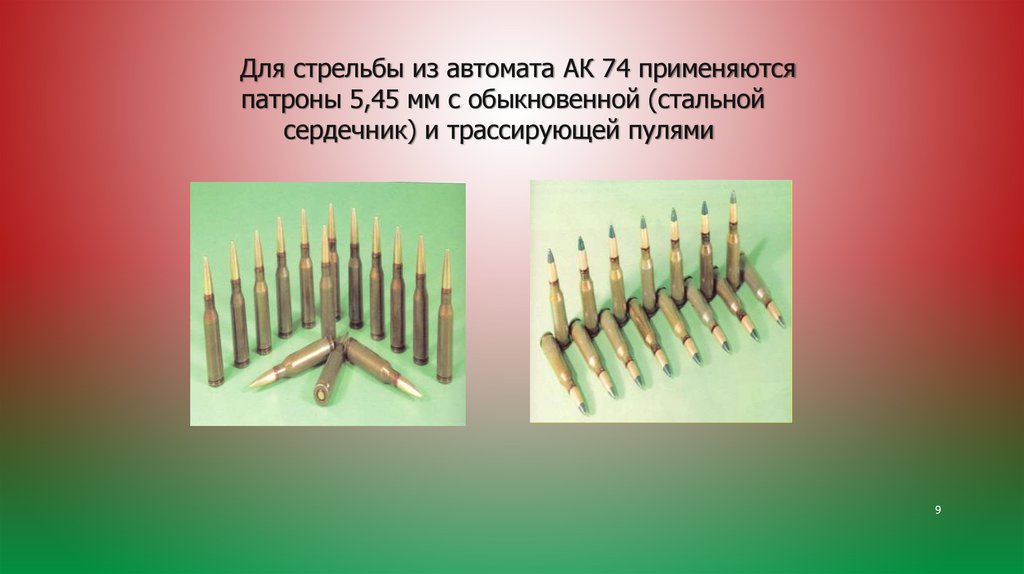

Для стрельбы из автомата АК 74 применяются
патроны 5,45 мм с обыкновенной (стальной
сердечник) и трассирующей пулями
9

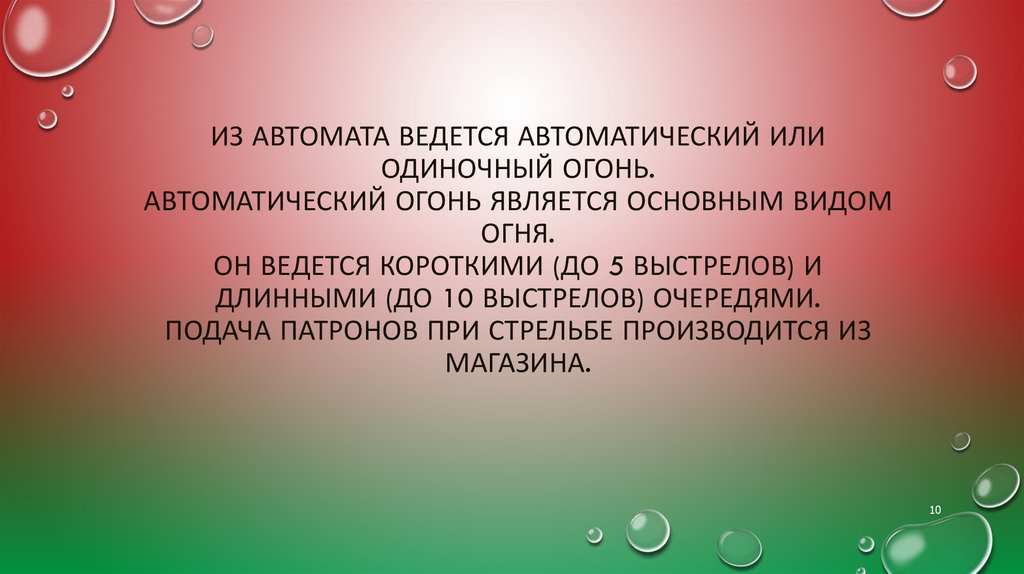

10. Из автомата ведется автоматический или одиночный огонь. Автоматический огонь является основным видом огня. Он ведется короткими

ИЗ АВТОМАТА ВЕДЕТСЯ АВТОМАТИЧЕСКИЙ ИЛИ
ОДИНОЧНЫЙ ОГОНЬ.
АВТОМАТИЧЕСКИЙ ОГОНЬ ЯВЛЯЕТСЯ ОСНОВНЫМ ВИДОМ
ОГНЯ.
ОН ВЕДЕТСЯ КОРОТКИМИ (ДО 5 ВЫСТРЕЛОВ) И
ДЛИННЫМИ (ДО 10 ВЫСТРЕЛОВ) ОЧЕРЕДЯМИ.
ПОДАЧА ПАТРОНОВ ПРИ СТРЕЛЬБЕ ПРОИЗВОДИТСЯ ИЗ
МАГАЗИНА.
10

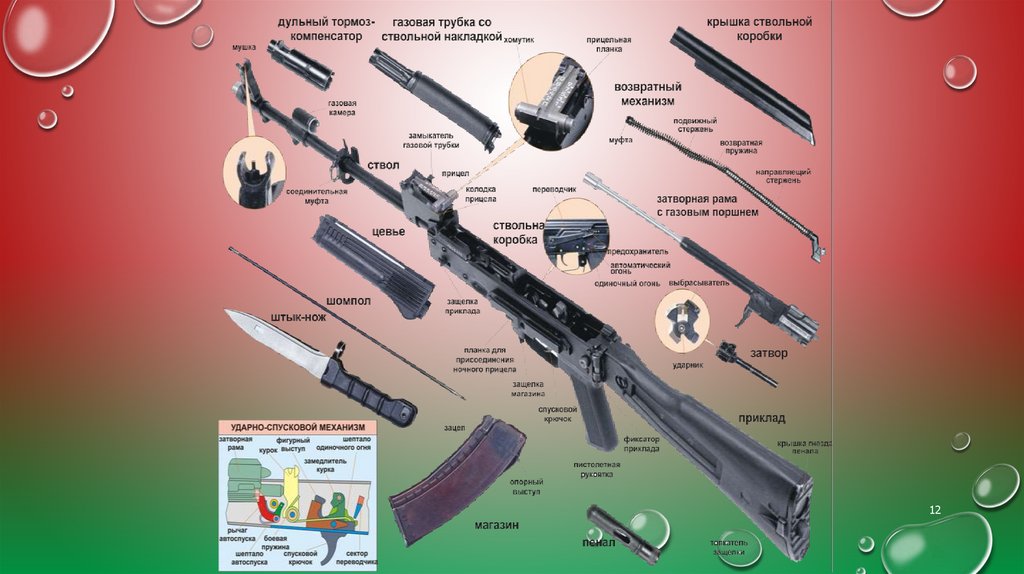

11. Основные части автомата - 10:

ОСНОВНЫЕ ЧАСТИ
АВТОМАТА - 10:
СТВОЛ СО СТВОЛЬНОЙ КОРОБКОЙ, ПРИЦЕЛЬНЫМ
ПРИСПОСОБЛЕНИЕМ И ПРИКЛАДОМ;
КРЫШКА СТВОЛЬНОЙ КОРОБКИ;
ЗАТВОРНАЯ РАМА С ГАЗОВЫМ ПОРШНЕМ;
ЗАТВОР;
ВОЗВРАТНЫЙ МЕХАНИЗМ;
ГАЗОВАЯ ТРУБКА СО СТВОЛЬНОЙ НАКЛАДКОЙ;
УДАРНО-СПУСКОВОЙ МЕХАНИЗМ;
ЦЕВЬЕ;
МАГАЗИН;
ШТЫК-НОЖ.
В КОМПЛЕКТ АВТОМАТА ВХОДЯТ: ПРИНАДЛЕЖНОСТЬ, РЕМЕНЬ И СУМКА
ДЛЯ МАГАЗИНОВ, ЧЕХОЛ ДЛЯ АВТОМАТА С КАРМАНОМ ДЛЯ МАГАЗИНА.
11

12.

12

13.

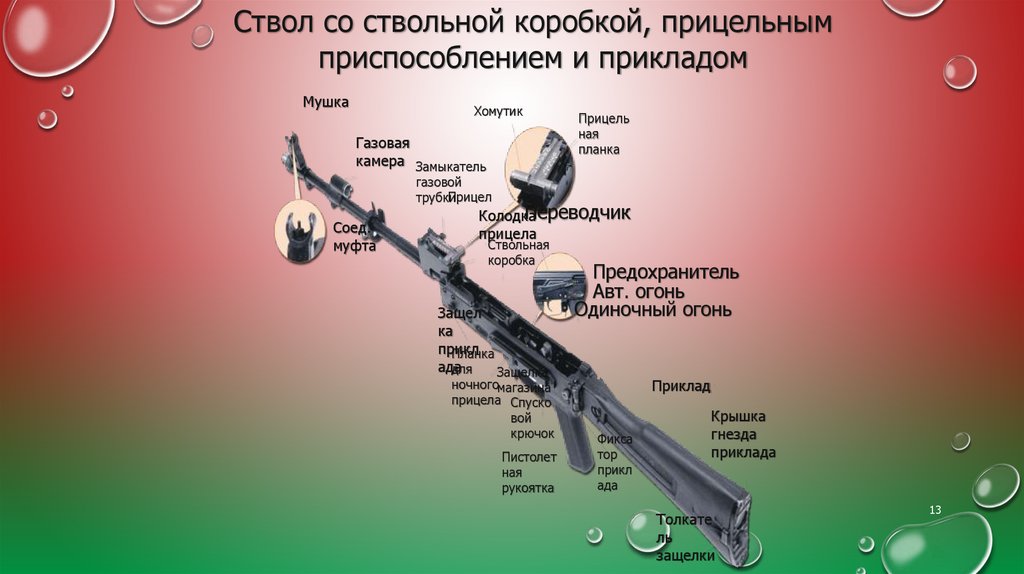

Ствол со ствольной коробкой, прицельным
приспособлением и прикладом
Мушка
Хомутик
Газовая
камера Замыкатель
Прицель
ная
планка
газовой
Прицел
трубки
Соед.
муфта
Переводчик
Колодка
прицела
Ствольная
коробка
Защел
ка
прикл
Планка
ада
для
Защелка
ночногомагазина
прицела Спуско
вой
крючок
Пистолет
ная
рукоятка
Предохранитель
Авт. огонь
Одиночный огонь
Приклад
Фикса
тор
прикл
ада
Крышка
гнезда
приклада
Толкате
ль
защелки
13

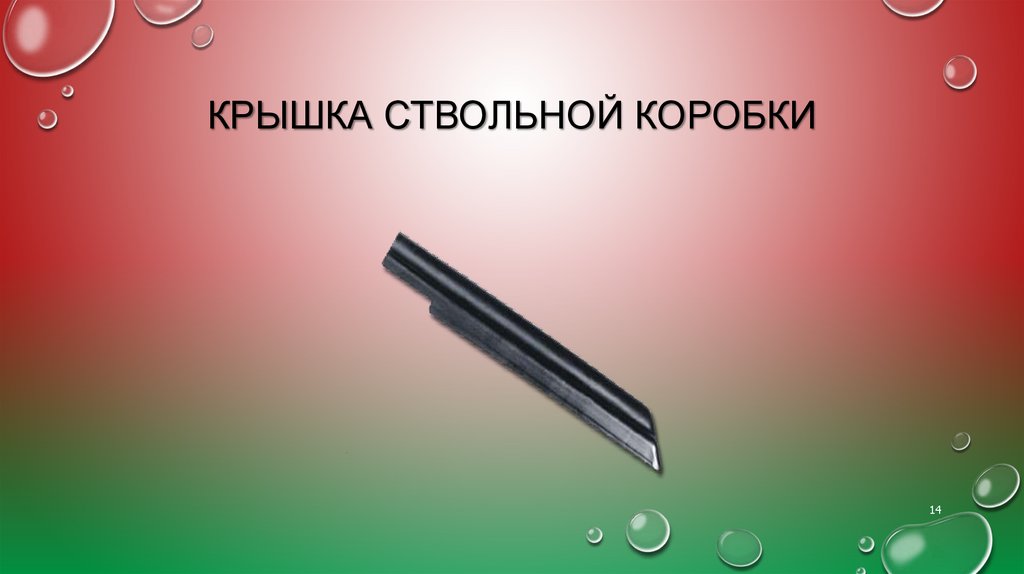

14. Крышка ствольной коробки

КРЫШКА СТВОЛЬНОЙ КОРОБКИ
14

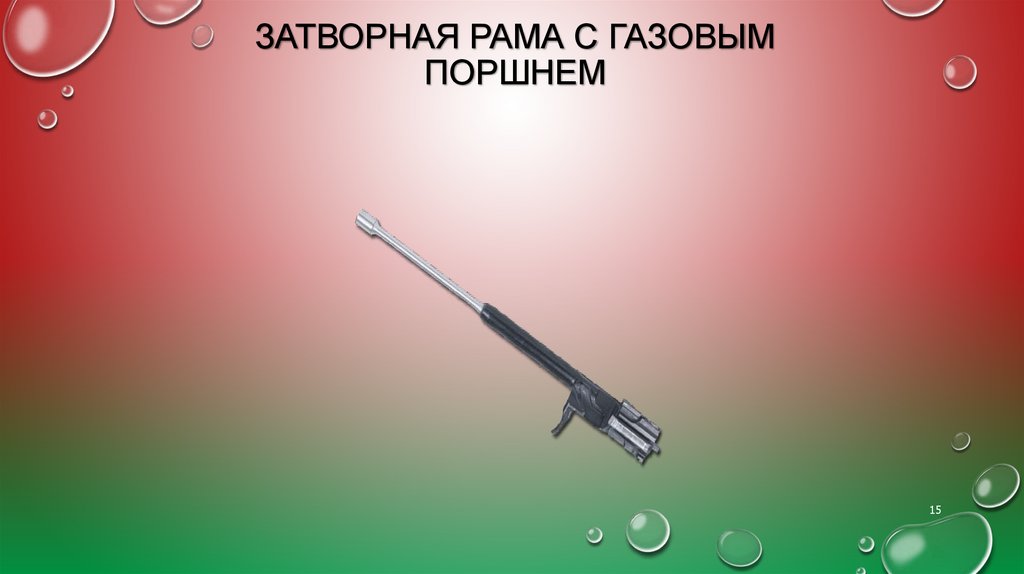

15. Затворная рама с газовым поршнем

ЗАТВОРНАЯ РАМА С ГАЗОВЫМ
ПОРШНЕМ
15

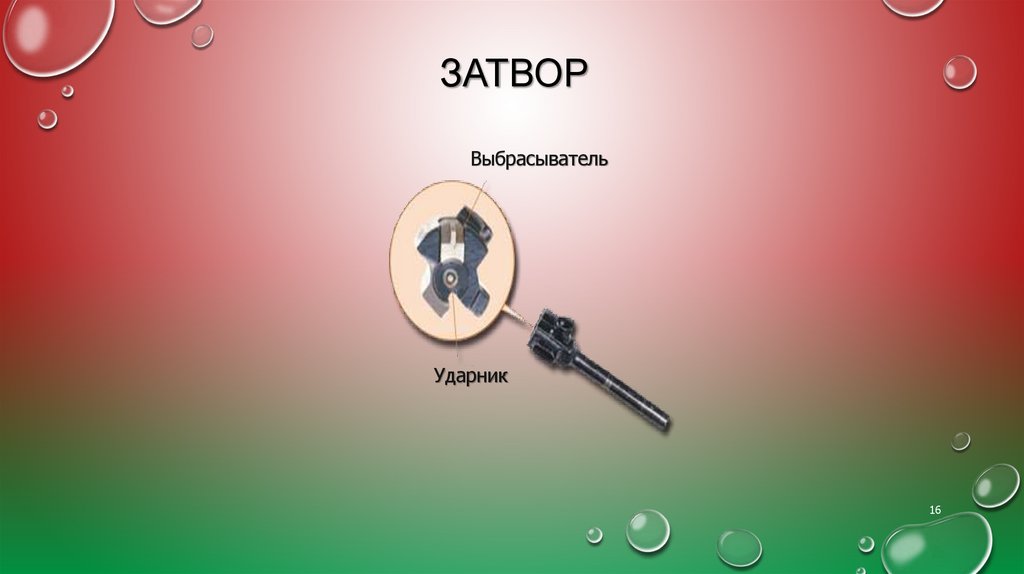

16. Затвор

ЗАТВОР
Выбрасыватель
Ударник
16

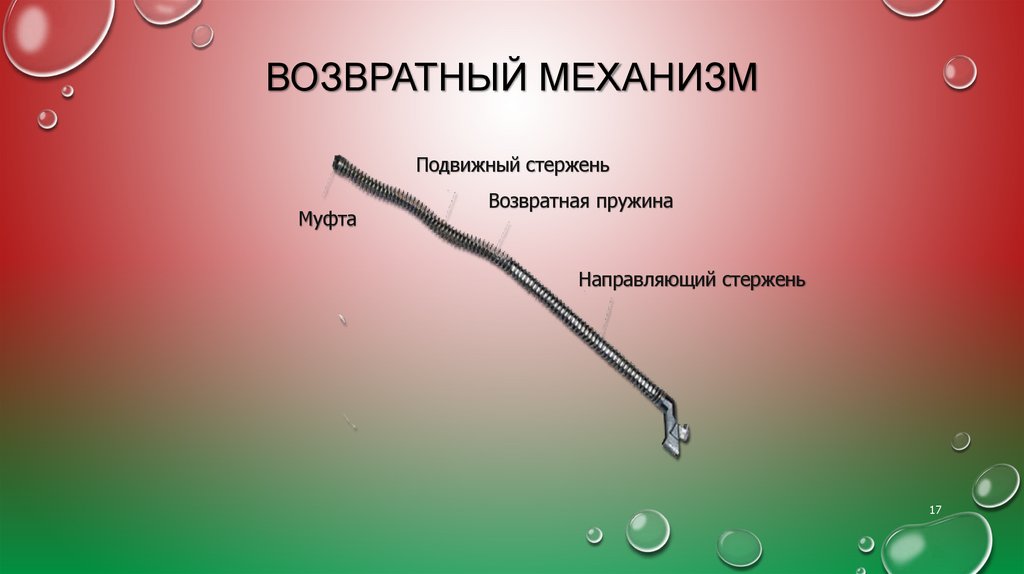

17. Возвратный механизм

ВОЗВРАТНЫЙ МЕХАНИЗМ
Подвижный стержень
Муфта
Возвратная пружина
Направляющий стержень
17

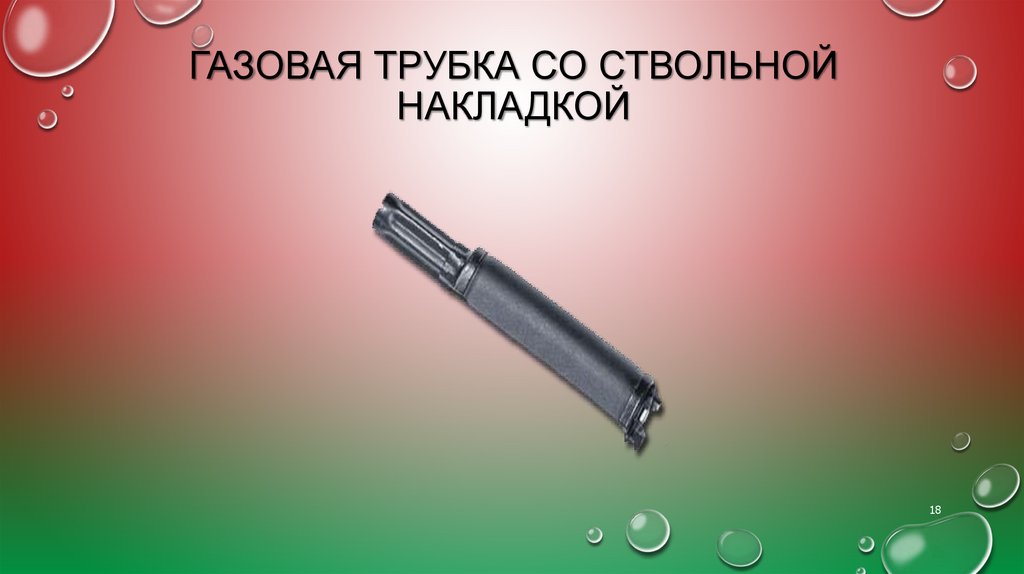

18. Газовая трубка со ствольной накладкой

ГАЗОВАЯ ТРУБКА СО СТВОЛЬНОЙ
НАКЛАДКОЙ
18

19.

19

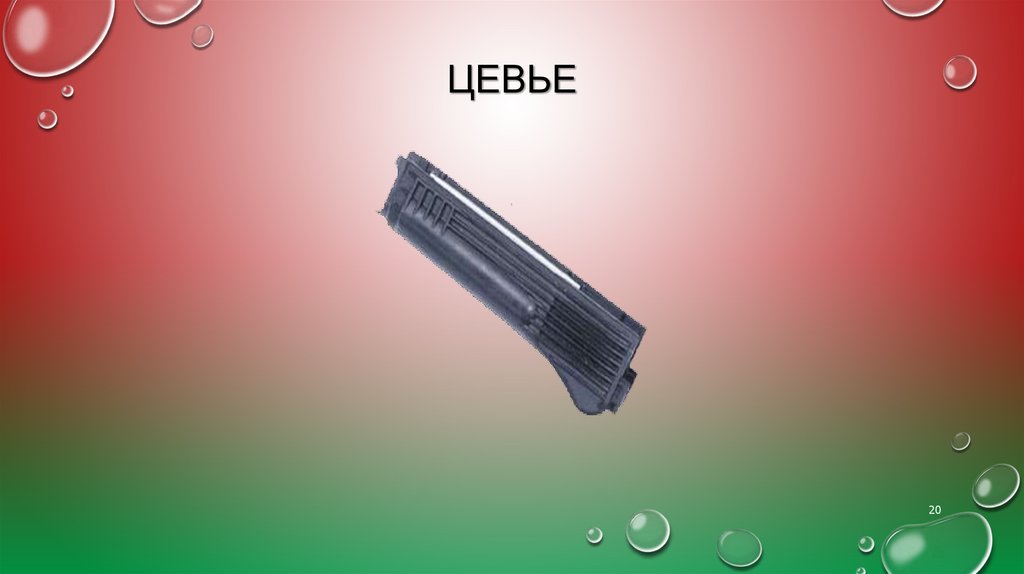

20. Цевье

ЦЕВЬЕ
20

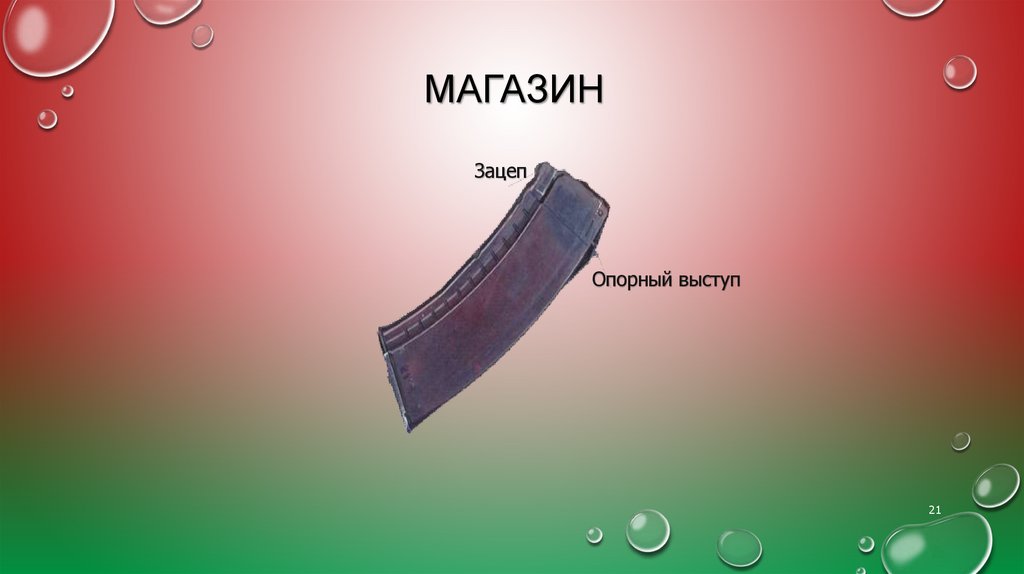

21. Магазин

МАГАЗИН
Зацеп
Опорный выступ
21

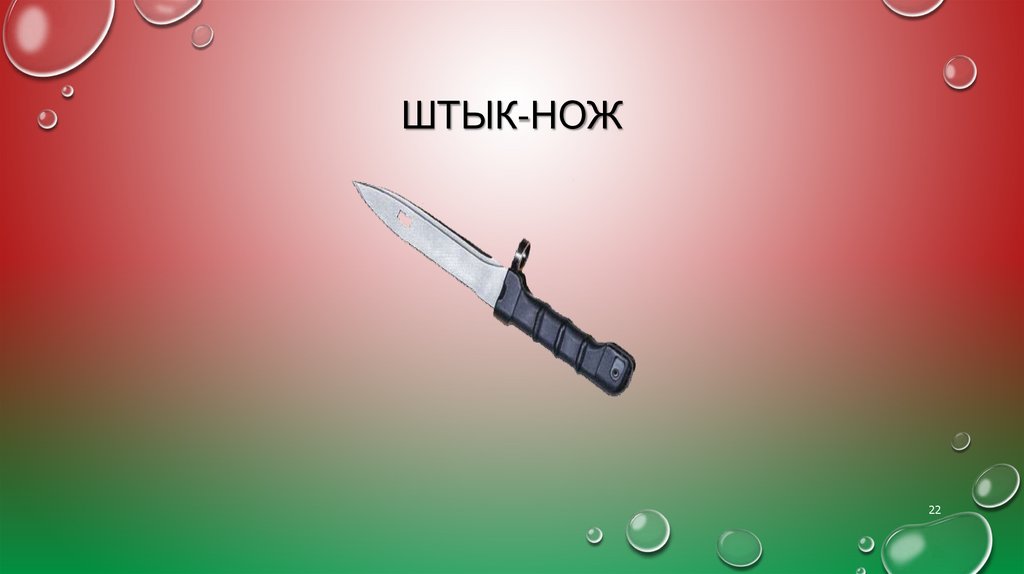

22. Штык-нож

ШТЫК-НОЖ
22

23.

23

24.

24

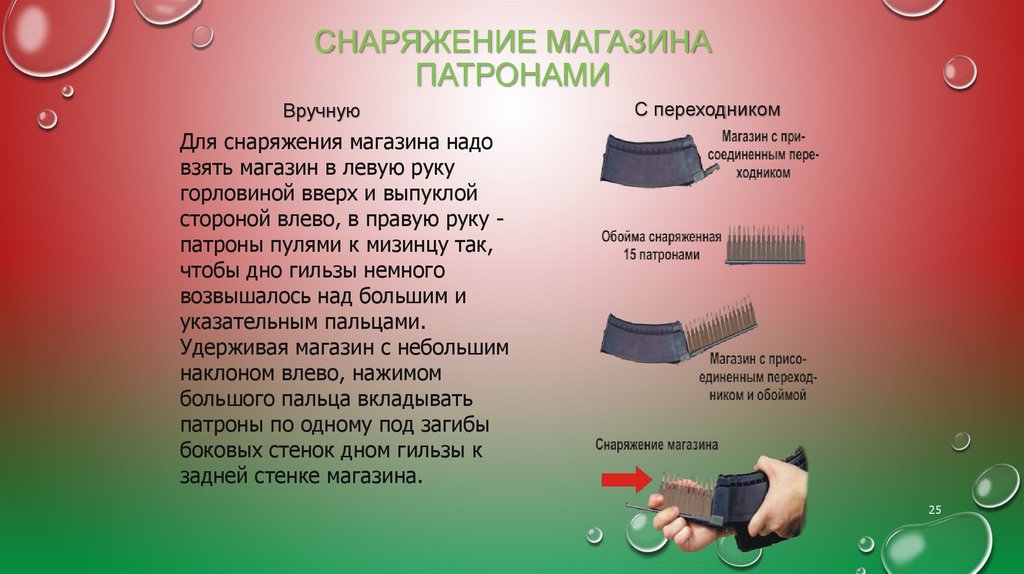

25. Снаряжение магазина патронами

СНАРЯЖЕНИЕ МАГАЗИНА
ПАТРОНАМИ
Вручную
С переходником
Для снаряжения магазина надо
взять магазин в левую руку
горловиной вверх и выпуклой
стороной влево, в правую руку патроны пулями к мизинцу так,
чтобы дно гильзы немного
возвышалось над большим и
указательным пальцами.
Удерживая магазин с небольшим
наклоном влево, нажимом
большого пальца вкладывать
патроны по одному под загибы
боковых стенок дном гильзы к
задней стенке магазина.
25

26.

26

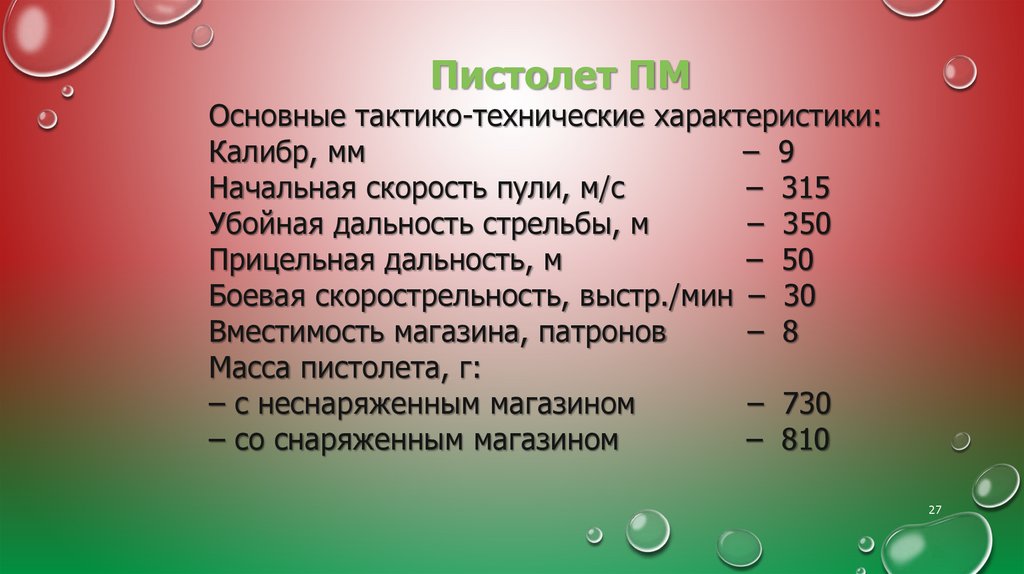

27.

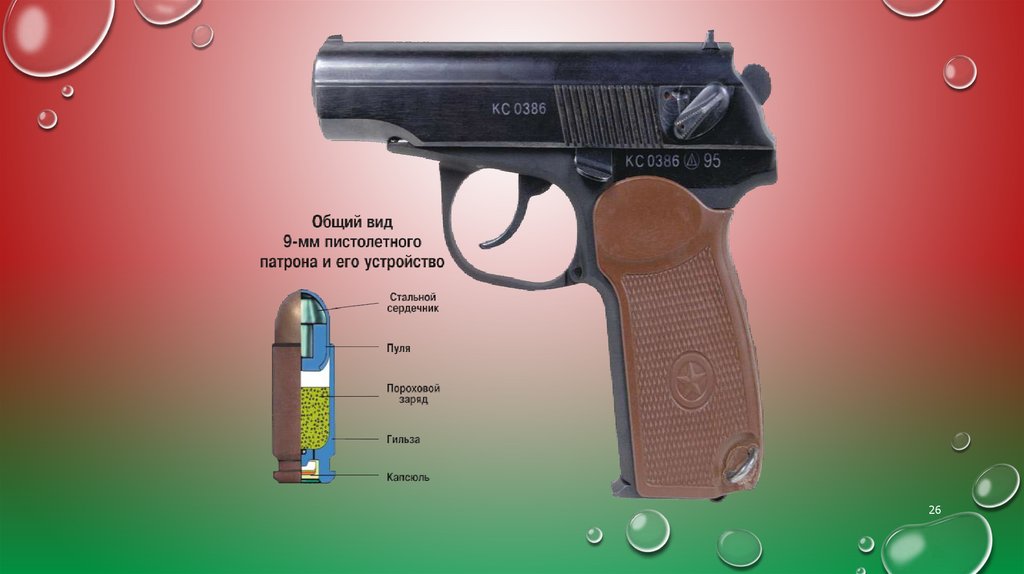

Пистолет ПМ
Основные тактико-технические характеристики:
Калибр, мм
– 9
Начальная скорость пули, м/с
– 315
Убойная дальность стрельбы, м
– 350
Прицельная дальность, м
– 50
Боевая скорострельность, выстр./мин – 30
Вместимость магазина, патронов
– 8
Масса пистолета, г:
– с неснаряженным магазином
– 730
– со снаряженным магазином
– 810
27

28.

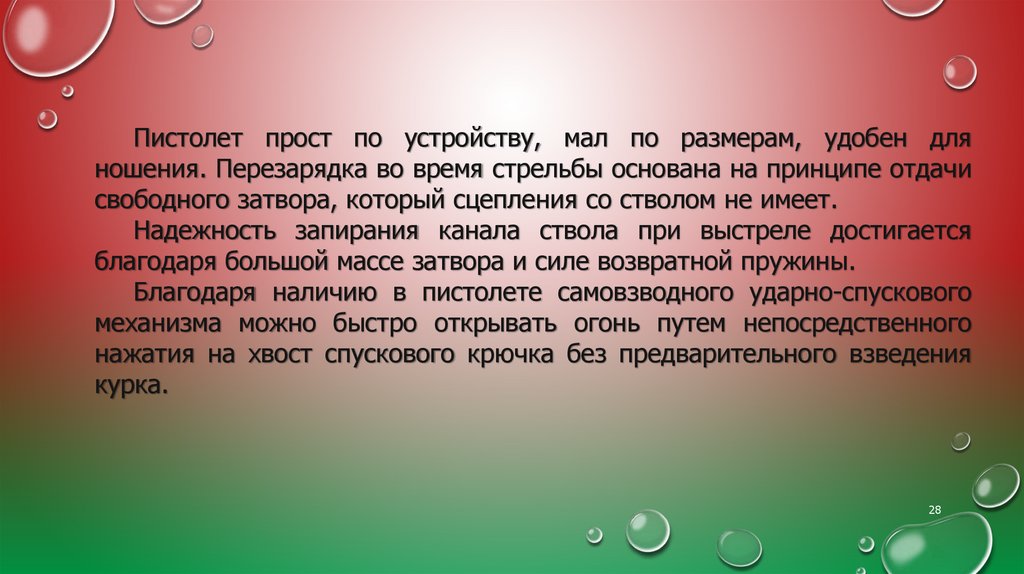

Пистолет прост по устройству, мал по размерам, удобен для
ношения. Перезарядка во время стрельбы основана на принципе отдачи
свободного затвора, который сцепления со стволом не имеет.
Надежность запирания канала ствола при выстреле достигается
благодаря большой массе затвора и силе возвратной пружины.
Благодаря наличию в пистолете самовзводного ударно-спускового
механизма можно быстро открывать огонь путем непосредственного
нажатия на хвост спускового крючка без предварительного взведения
курка.
28

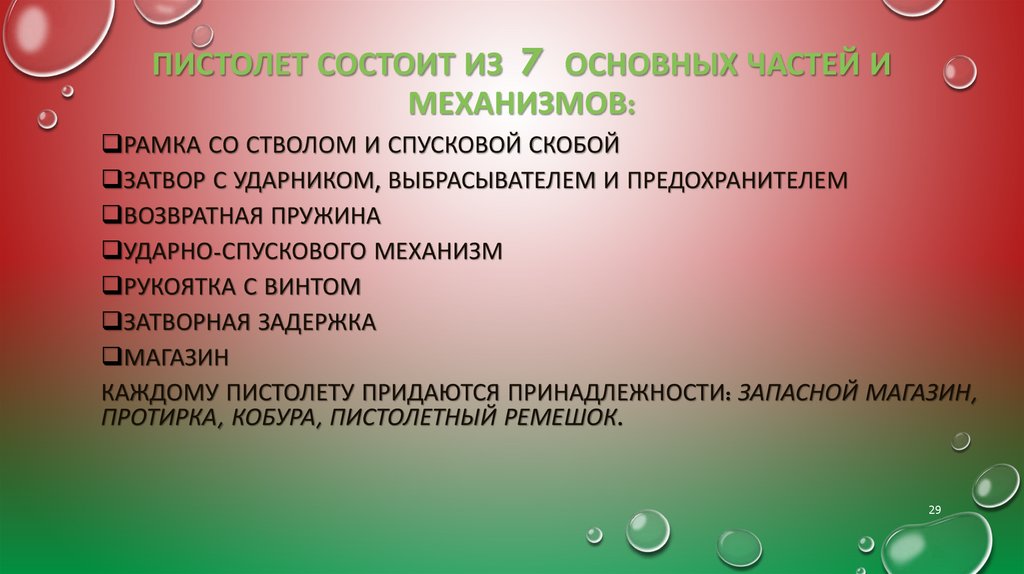

29. Пистолет состоит из 7 основных частей и механизмов:

ПИСТОЛЕТ СОСТОИТ ИЗ 7 ОСНОВНЫХ ЧАСТЕЙ И
МЕХАНИЗМОВ:
РАМКА СО СТВОЛОМ И СПУСКОВОЙ СКОБОЙ
ЗАТВОР С УДАРНИКОМ, ВЫБРАСЫВАТЕЛЕМ И ПРЕДОХРАНИТЕЛЕМ
ВОЗВРАТНАЯ ПРУЖИНА
УДАРНО-СПУСКОВОГО МЕХАНИЗМ
РУКОЯТКА С ВИНТОМ
ЗАТВОРНАЯ ЗАДЕРЖКА
МАГАЗИН
КАЖДОМУ ПИСТОЛЕТУ ПРИДАЮТСЯ ПРИНАДЛЕЖНОСТИ: ЗАПАСНОЙ МАГАЗИН,
ПРОТИРКА, КОБУРА, ПИСТОЛЕТНЫЙ РЕМЕШОК.
29

30.

30

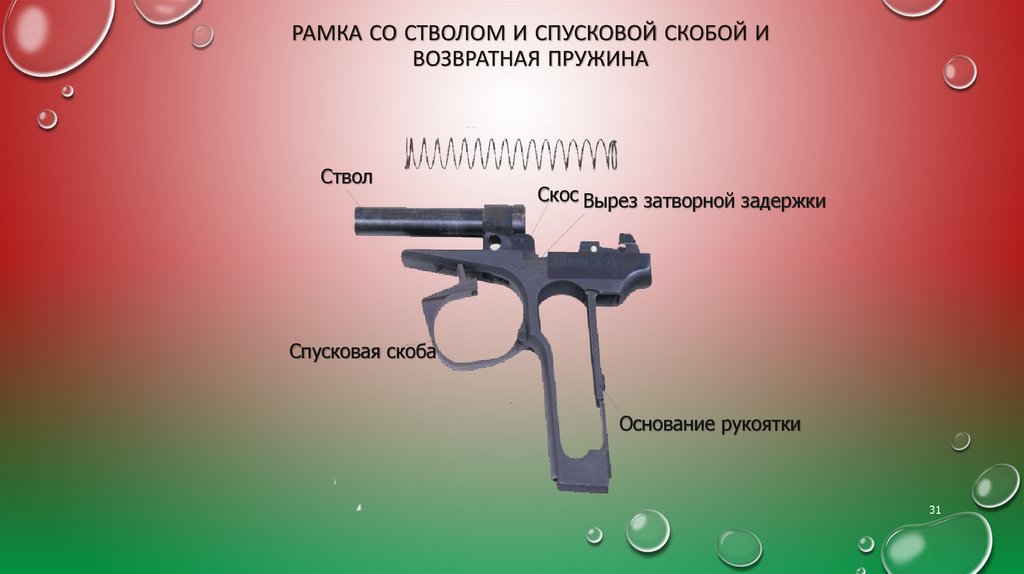

31. Рамка со стволом и спусковой скобой и возвратная пружина

РАМКА СО СТВОЛОМ И СПУСКОВОЙ СКОБОЙ И
ВОЗВРАТНАЯ ПРУЖИНА
Ствол
Скос Вырез затворной задержки
Спусковая скоба
Основание рукоятки
31

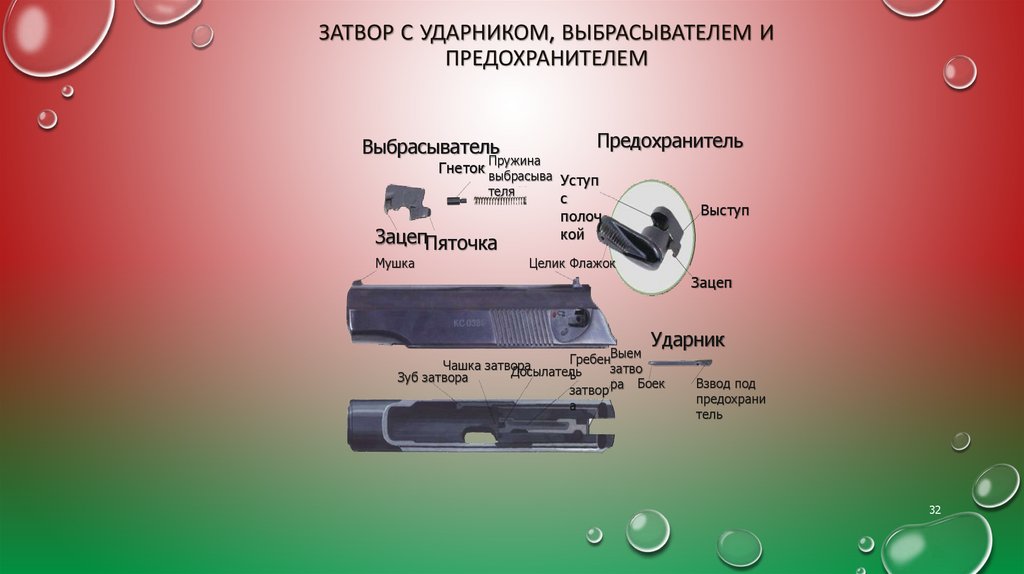

32. Затвор с ударником, выбрасывателем и предохранителем

ЗАТВОР С УДАРНИКОМ, ВЫБРАСЫВАТЕЛЕМ И
ПРЕДОХРАНИТЕЛЕМ
Предохранитель
Выбрасыватель
Пружина
Гнеток выбрасыва
теля
ЗацепПяточка
Мушка
Уступ
с
полоч
кой
Выступ
Целик Флажок
Зацеп
Ударник
ГребенВыем
Чашка затвора
затво
Досылатель
ь
Зуб затвора
Боек
затвор ра
а
Взвод под
предохрани
тель
32

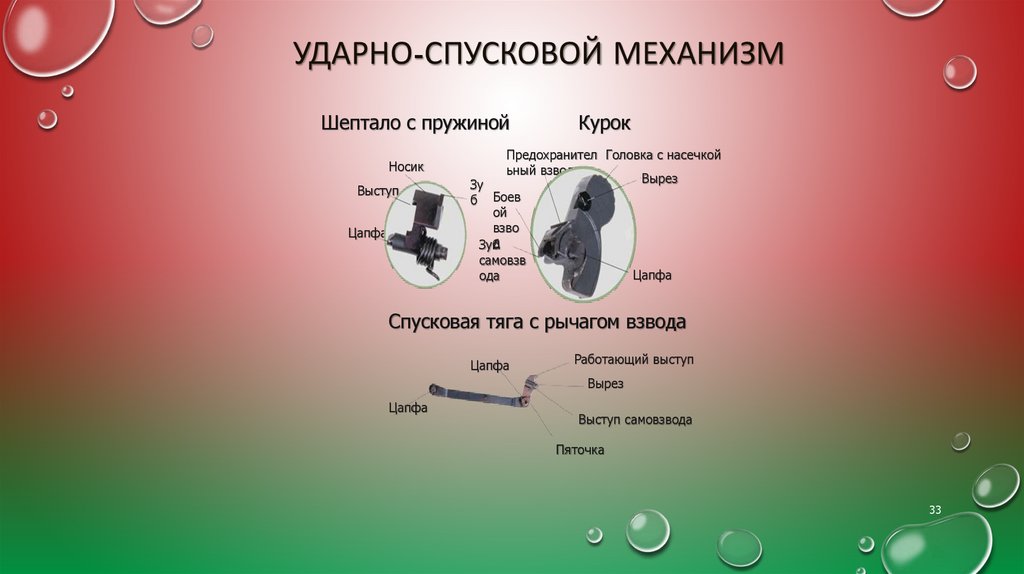

33. Ударно-спусковой механизм

УДАРНО-СПУСКОВОЙ МЕХАНИЗМ
Шептало с пружиной
Носик
Выступ
Цапфа
Курок
Предохранител Головка с насечкой
ьный взвод
Вырез
Зу
б Боев
ой
взво
д
Зуб
самовзв
Цапфа
ода
Спусковая тяга с рычагом взвода
Цапфа
Работающий выступ
Вырез
Цапфа
Выступ самовзвода
Пяточка
33

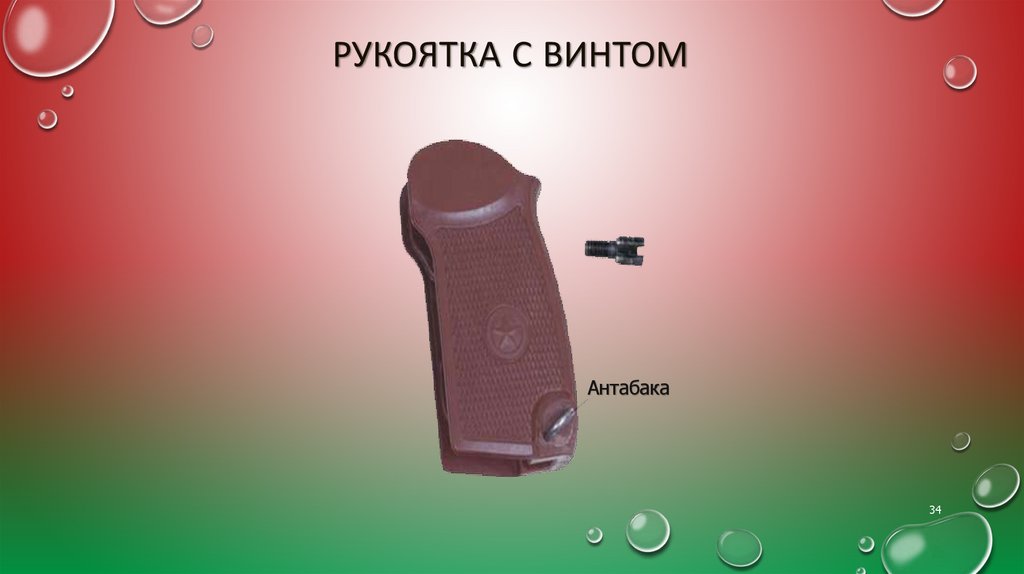

34. Рукоятка с винтом

РУКОЯТКА С ВИНТОМ
Антабака
34

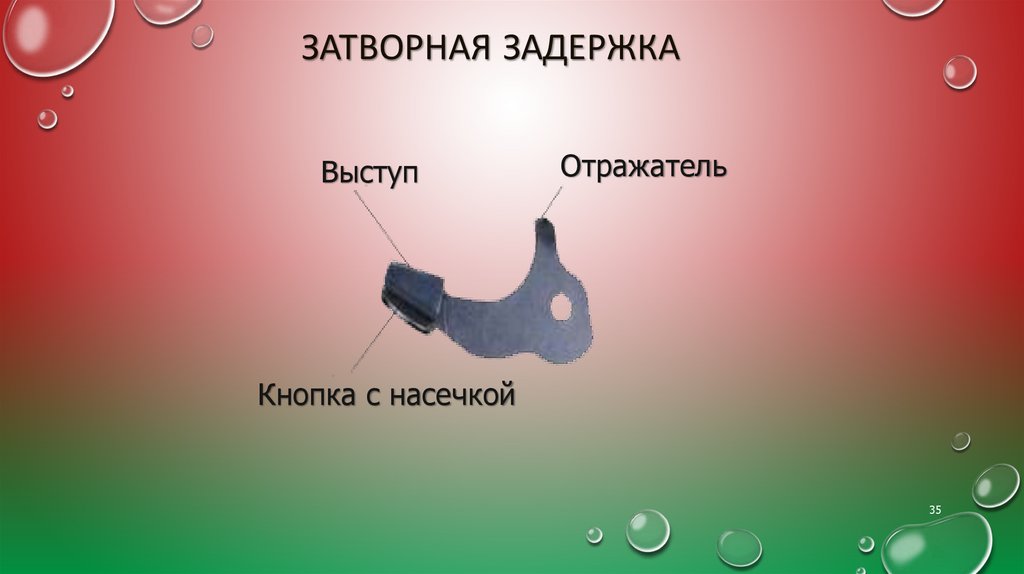

35. Затворная задержка

ЗАТВОРНАЯ ЗАДЕРЖКА
Выступ
Отражатель
Кнопка с насечкой
35

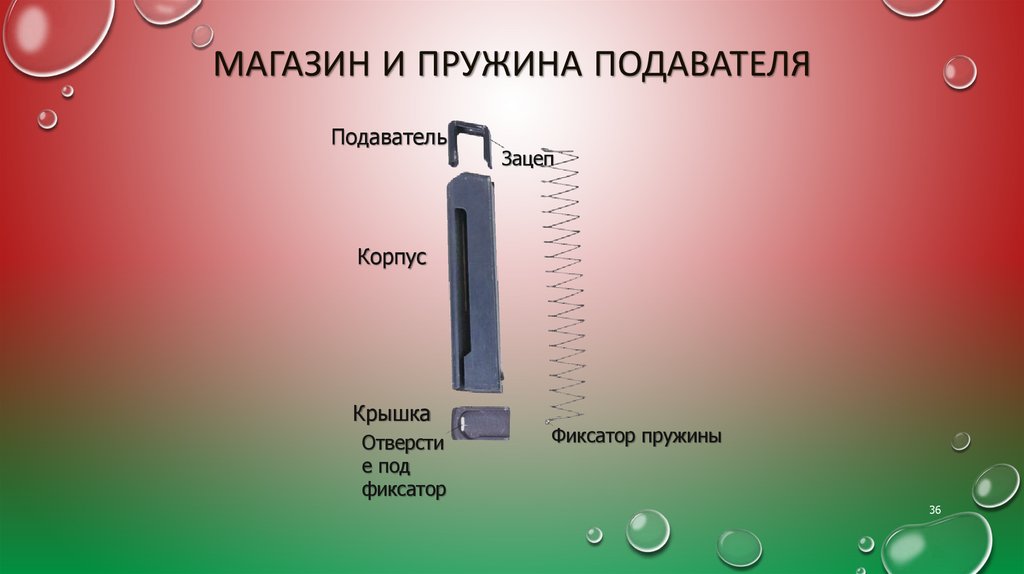

36. Магазин и пружина подавателя

МАГАЗИН И ПРУЖИНА ПОДАВАТЕЛЯ
Подаватель
Зацеп
Корпус
Крышка
Отверсти
е под
фиксатор
Фиксатор пружины
36

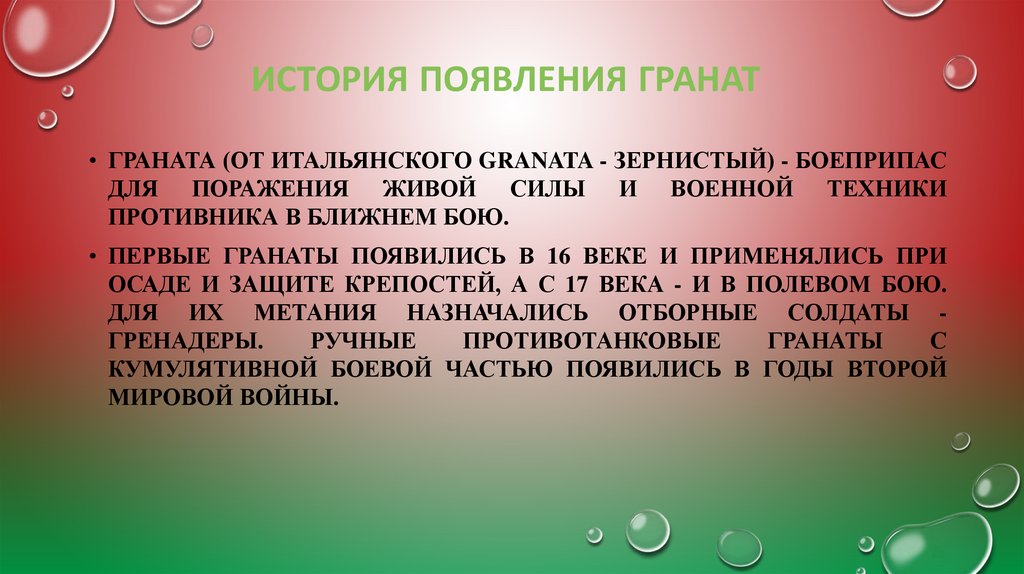

37. История появления гранат

ИСТОРИЯ ПОЯВЛЕНИЯ ГРАНАТ
• ГРАНАТА (ОТ ИТАЛЬЯНСКОГО GRANATA - ЗЕРНИСТЫЙ) - БОЕПРИПАС
ДЛЯ ПОРАЖЕНИЯ ЖИВОЙ СИЛЫ И ВОЕННОЙ ТЕХНИКИ
ПРОТИВНИКА В БЛИЖНЕМ БОЮ.
• ПЕРВЫЕ ГРАНАТЫ ПОЯВИЛИСЬ В 16 ВЕКЕ И ПРИМЕНЯЛИСЬ ПРИ
ОСАДЕ И ЗАЩИТЕ КРЕПОСТЕЙ, А С 17 ВЕКА - И В ПОЛЕВОМ БОЮ.
ДЛЯ ИХ МЕТАНИЯ НАЗНАЧАЛИСЬ ОТБОРНЫЕ СОЛДАТЫ ГРЕНАДЕРЫ.
РУЧНЫЕ
ПРОТИВОТАНКОВЫЕ
ГРАНАТЫ
С
КУМУЛЯТИВНОЙ БОЕВОЙ ЧАСТЬЮ ПОЯВИЛИСЬ В ГОДЫ ВТОРОЙ
МИРОВОЙ ВОЙНЫ.

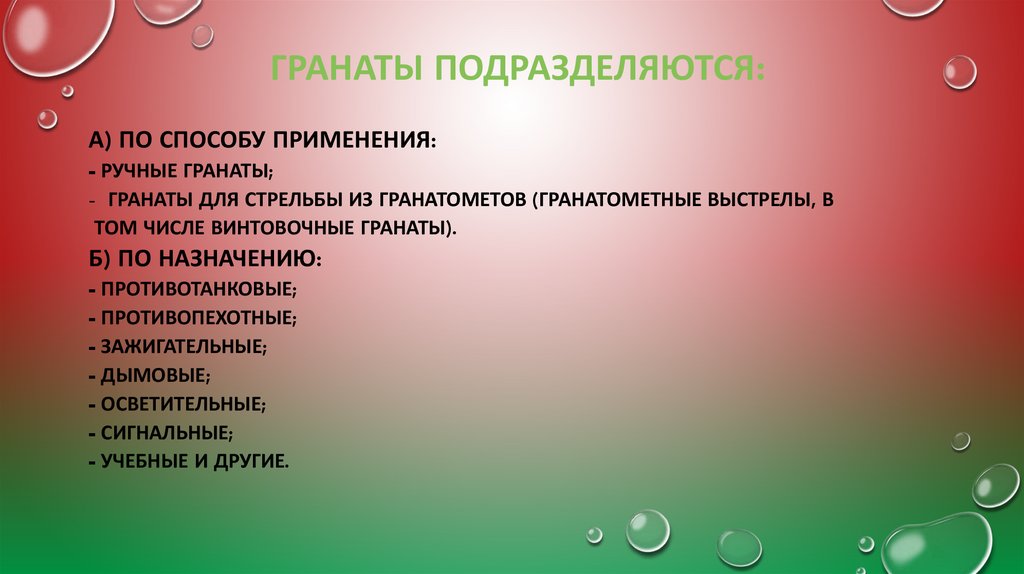

38. Гранаты подразделяются:

ГРАНАТЫ ПОДРАЗДЕЛЯЮТСЯ:
А) ПО СПОСОБУ ПРИМЕНЕНИЯ:
- РУЧНЫЕ ГРАНАТЫ;
- ГРАНАТЫ ДЛЯ СТРЕЛЬБЫ ИЗ ГРАНАТОМЕТОВ (ГРАНАТОМЕТНЫЕ ВЫСТРЕЛЫ, В
ТОМ ЧИСЛЕ ВИНТОВОЧНЫЕ ГРАНАТЫ).
Б) ПО НАЗНАЧЕНИЮ:
- ПРОТИВОТАНКОВЫЕ;
- ПРОТИВОПЕХОТНЫЕ;
- ЗАЖИГАТЕЛЬНЫЕ;
- ДЫМОВЫЕ;
- ОСВЕТИТЕЛЬНЫЕ;
- СИГНАЛЬНЫЕ;
- УЧЕБНЫЕ И ДРУГИЕ.

39. Ручные осколочные гранаты

РУЧНЫЕ ОСКОЛОЧНЫЕ ГРАНАТЫ

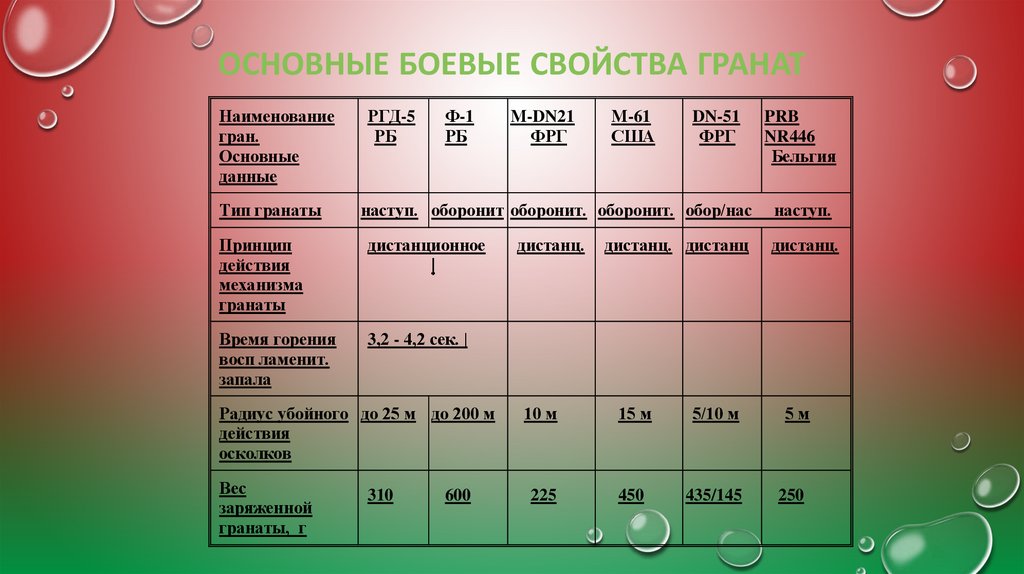

40. Основные боевые свойства гранат

ОСНОВНЫЕ БОЕВЫЕ СВОЙСТВА ГРАНАТ
Наименование
гран.
Основные
данные
РГД-5
РБ
Ф-1
РБ
DN-51
ФРГ
PRB
NR446
Бельгия
Тип гранаты
наступ. оборонит оборонит. оборонит. обор/нас
наступ.
Принцип
действия
механизма
гранаты
дистанционное
|
дистанц.
Время горения
восп ламенит.
запала
3,2 - 4,2 сек. |
Радиус убойного до 25 м до 200 м
действия
осколков
Вес
заряженной
гранаты, г
310
600
М-DN21
ФРГ
дистанц.
М-61
США
дистанц. дистанц
10 м
15 м
5/10 м
5м
225
450
435/145
250

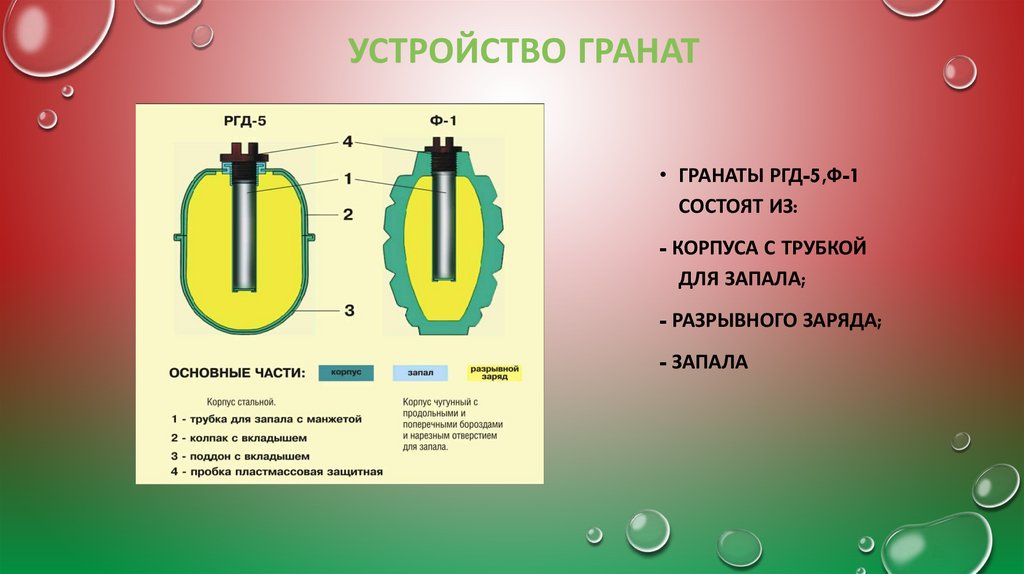

41. Устройство гранат

УСТРОЙСТВО ГРАНАТ
• ГРАНАТЫ РГД-5,Ф-1
СОСТОЯТ ИЗ:
- КОРПУСА С ТРУБКОЙ
ДЛЯ ЗАПАЛА;
- РАЗРЫВНОГО ЗАРЯДА;
- ЗАПАЛА

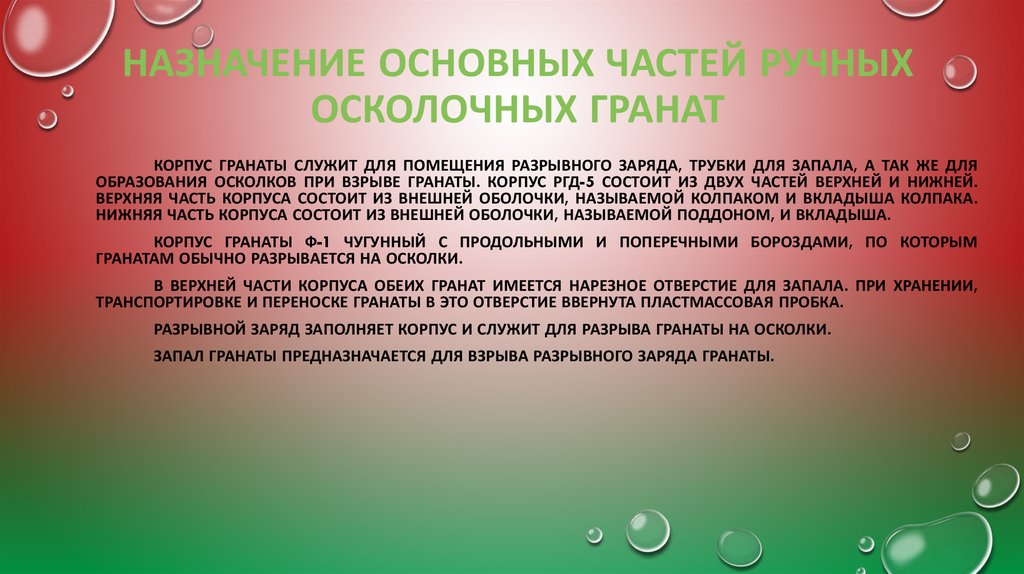

42. Назначение основных частей ручных осколочных гранат

НАЗНАЧЕНИЕ ОСНОВНЫХ ЧАСТЕЙ РУЧНЫХ
ОСКОЛОЧНЫХ ГРАНАТ
КОРПУС ГРАНАТЫ СЛУЖИТ ДЛЯ ПОМЕЩЕНИЯ РАЗРЫВНОГО ЗАРЯДА, ТРУБКИ ДЛЯ ЗАПАЛА, А ТАК ЖЕ ДЛЯ
ОБРАЗОВАНИЯ ОСКОЛКОВ ПРИ ВЗРЫВЕ ГРАНАТЫ. КОРПУС РГД-5 СОСТОИТ ИЗ ДВУХ ЧАСТЕЙ ВЕРХНЕЙ И НИЖНЕЙ.
ВЕРХНЯЯ ЧАСТЬ КОРПУСА СОСТОИТ ИЗ ВНЕШНЕЙ ОБОЛОЧКИ, НАЗЫВАЕМОЙ КОЛПАКОМ И ВКЛАДЫША КОЛПАКА.
НИЖНЯЯ ЧАСТЬ КОРПУСА СОСТОИТ ИЗ ВНЕШНЕЙ ОБОЛОЧКИ, НАЗЫВАЕМОЙ ПОДДОНОМ, И ВКЛАДЫША.
КОРПУС ГРАНАТЫ Ф-1 ЧУГУННЫЙ С ПРОДОЛЬНЫМИ И ПОПЕРЕЧНЫМИ БОРОЗДАМИ, ПО КОТОРЫМ
ГРАНАТАМ ОБЫЧНО РАЗРЫВАЕТСЯ НА ОСКОЛКИ.
В ВЕРХНЕЙ ЧАСТИ КОРПУСА ОБЕИХ ГРАНАТ ИМЕЕТСЯ НАРЕЗНОЕ ОТВЕРСТИЕ ДЛЯ ЗАПАЛА. ПРИ ХРАНЕНИИ,
ТРАНСПОРТИРОВКЕ И ПЕРЕНОСКЕ ГРАНАТЫ В ЭТО ОТВЕРСТИЕ ВВЕРНУТА ПЛАСТМАССОВАЯ ПРОБКА.
РАЗРЫВНОЙ ЗАРЯД ЗАПОЛНЯЕТ КОРПУС И СЛУЖИТ ДЛЯ РАЗРЫВА ГРАНАТЫ НА ОСКОЛКИ.
ЗАПАЛ ГРАНАТЫ ПРЕДНАЗНАЧАЕТСЯ ДЛЯ ВЗРЫВА РАЗРЫВНОГО ЗАРЯДА ГРАНАТЫ.

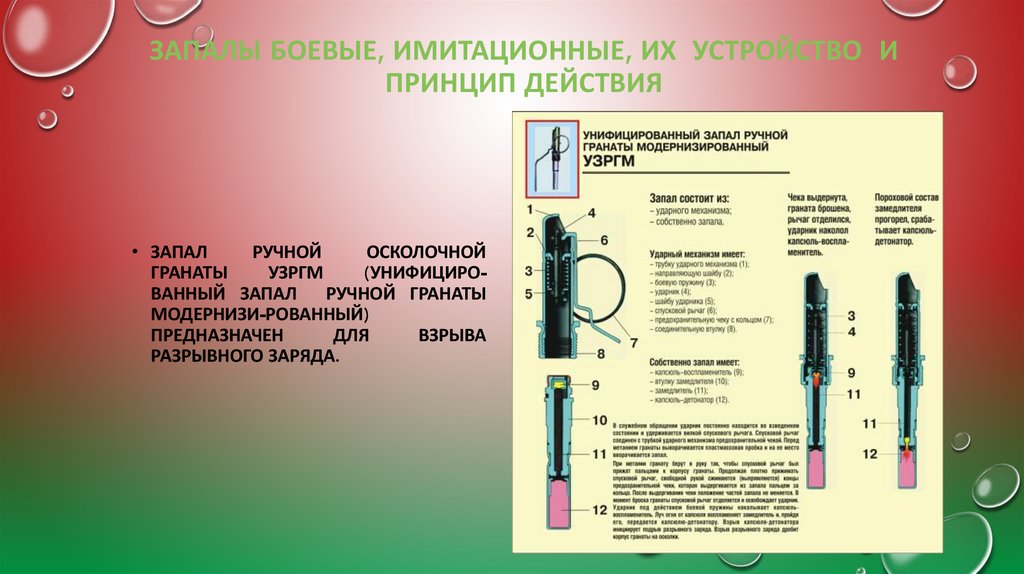

43. ЗАПАЛЫ БОЕВЫЕ, ИМИТАЦИОННЫЕ, ИХ УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

• ЗАПАЛ
РУЧНОЙ
ОСКОЛОЧНОЙ
ГРАНАТЫ
УЗРГМ
(УНИФИЦИРОВАННЫЙ ЗАПАЛ
РУЧНОЙ ГРАНАТЫ
МОДЕРНИЗИ-РОВАННЫЙ)
ПРЕДНАЗНАЧЕН
ДЛЯ
ВЗРЫВА
РАЗРЫВНОГО ЗАРЯДА.

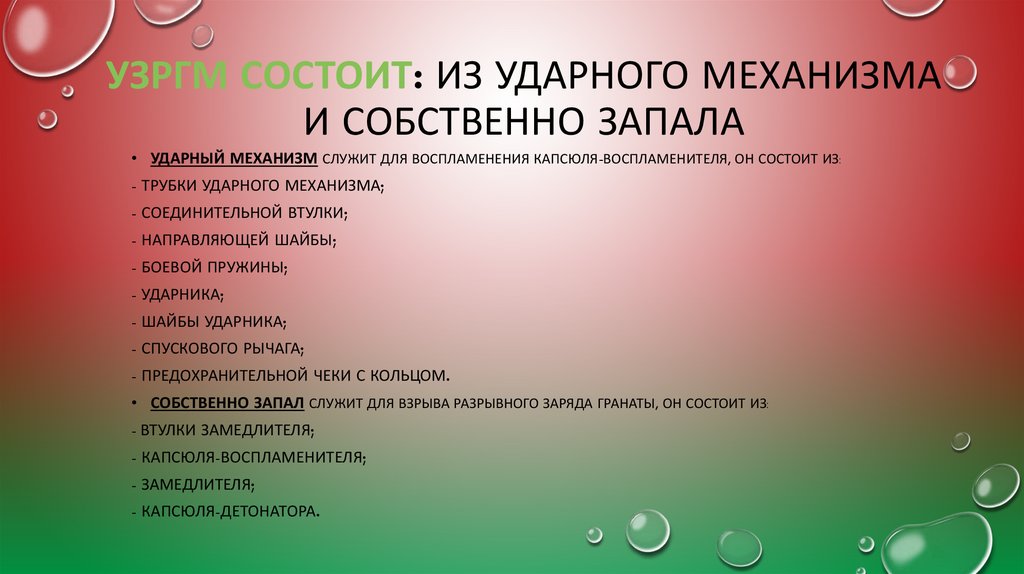

44. УЗРГМ состоит: из ударного механизма и собственно запала

УЗРГМ СОСТОИТ: ИЗ УДАРНОГО МЕХАНИЗМА
И СОБСТВЕННО ЗАПАЛА
• УДАРНЫЙ МЕХАНИЗМ СЛУЖИТ ДЛЯ ВОСПЛАМЕНЕНИЯ КАПСЮЛЯ-ВОСПЛАМЕНИТЕЛЯ, ОН СОСТОИТ ИЗ:
- ТРУБКИ УДАРНОГО МЕХАНИЗМА;
- СОЕДИНИТЕЛЬНОЙ ВТУЛКИ;
- НАПРАВЛЯЮЩЕЙ ШАЙБЫ;
- БОЕВОЙ ПРУЖИНЫ;
- УДАРНИКА;
- ШАЙБЫ УДАРНИКА;
- СПУСКОВОГО РЫЧАГА;
- ПРЕДОХРАНИТЕЛЬНОЙ ЧЕКИ С КОЛЬЦОМ.
• СОБСТВЕННО ЗАПАЛ СЛУЖИТ ДЛЯ ВЗРЫВА РАЗРЫВНОГО ЗАРЯДА ГРАНАТЫ, ОН СОСТОИТ ИЗ:
- ВТУЛКИ ЗАМЕДЛИТЕЛЯ;
- КАПСЮЛЯ-ВОСПЛАМЕНИТЕЛЯ;
- ЗАМЕДЛИТЕЛЯ;
- КАПСЮЛЯ-ДЕТОНАТОРА.

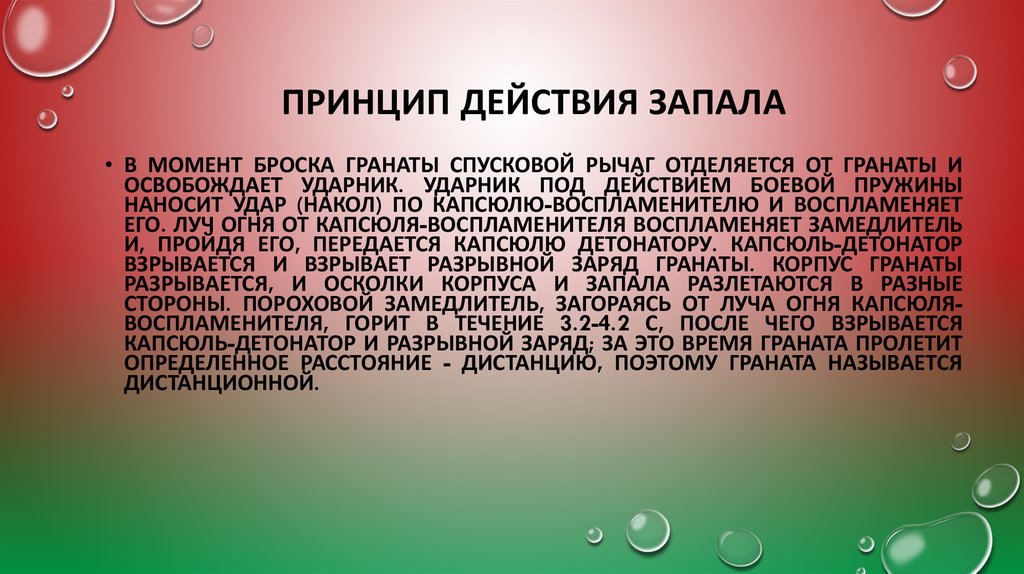

45. Принцип действия запала

ПРИНЦИП ДЕЙСТВИЯ ЗАПАЛА
• В МОМЕНТ БРОСКА ГРАНАТЫ СПУСКОВОЙ РЫЧАГ ОТДЕЛЯЕТСЯ ОТ ГРАНАТЫ И
ОСВОБОЖДАЕТ УДАРНИК. УДАРНИК ПОД ДЕЙСТВИЕМ БОЕВОЙ ПРУЖИНЫ
НАНОСИТ УДАР (НАКОЛ) ПО КАПСЮЛЮ-ВОСПЛАМЕНИТЕЛЮ И ВОСПЛАМЕНЯЕТ
ЕГО. ЛУЧ ОГНЯ ОТ КАПСЮЛЯ-ВОСПЛАМЕНИТЕЛЯ ВОСПЛАМЕНЯЕТ ЗАМЕДЛИТЕЛЬ
И, ПРОЙДЯ ЕГО, ПЕРЕДАЕТСЯ КАПСЮЛЮ ДЕТОНАТОРУ. КАПСЮЛЬ-ДЕТОНАТОР
ВЗРЫВАЕТСЯ И ВЗРЫВАЕТ РАЗРЫВНОЙ ЗАРЯД ГРАНАТЫ. КОРПУС ГРАНАТЫ
РАЗРЫВАЕТСЯ, И ОСКОЛКИ КОРПУСА И ЗАПАЛА РАЗЛЕТАЮТСЯ В РАЗНЫЕ
СТОРОНЫ. ПОРОХОВОЙ ЗАМЕДЛИТЕЛЬ, ЗАГОРАЯСЬ ОТ ЛУЧА ОГНЯ КАПСЮЛЯВОСПЛАМЕНИТЕЛЯ, ГОРИТ В ТЕЧЕНИЕ 3.2-4.2 С, ПОСЛЕ ЧЕГО ВЗРЫВАЕТСЯ
КАПСЮЛЬ-ДЕТОНАТОР И РАЗРЫВНОЙ ЗАРЯД; ЗА ЭТО ВРЕМЯ ГРАНАТА ПРОЛЕТИТ
ОПРЕДЕЛЕННОЕ РАССТОЯНИЕ - ДИСТАНЦИЮ, ПОЭТОМУ ГРАНАТА НАЗЫВАЕТСЯ
ДИСТАНЦИОННОЙ.

46. Учебно-имитационные гранаты

УЧЕБНО-ИМИТАЦИОННЫЕ ГРАНАТЫ
УЧЕБНО-ИМИТАЦИОННЫЕ ГРАНАТЫ ПРЕДНАЗНАЧЕНЫ ДЛЯ ОБУЧЕНИЯ ЛИЧНОГО
СОСТАВА ПРИЕМАМ И ПРАВИЛАМ МЕТАНИЯ РУЧНЫХ ГРАНАТ. ГРАНАТА УРГ-Н ЯВЛЯЕТСЯ
АНАЛОГОМ ГРАНАТЫ РГД-5, А УРГ - ГРАНАТЫ Ф-1. ПО ФОРМЕ, МАССЕ И ПРАВИЛАМ
ОБРАЩЕНИЯ ОНИ НЕ ОТЛИЧАЮТСЯ ОТ БОЕВЫХ, А ЗВУКОВЫМ И ДЫМОВЫМ ЭФФЕКТОМ
ИМИТИРУЮТ ИХ РАЗРЫВ.
ГРАНАТА СОСТОИТ ИЗ КОРПУСА, ОКРАШЕННОГО В ЧЕРНЫЙ ЦВЕТ, С ОТВЕРСТИЕМ В
ДОННОЙ ЧАСТИ И ИМИТАЦИОННОГО ЗАПАЛА.

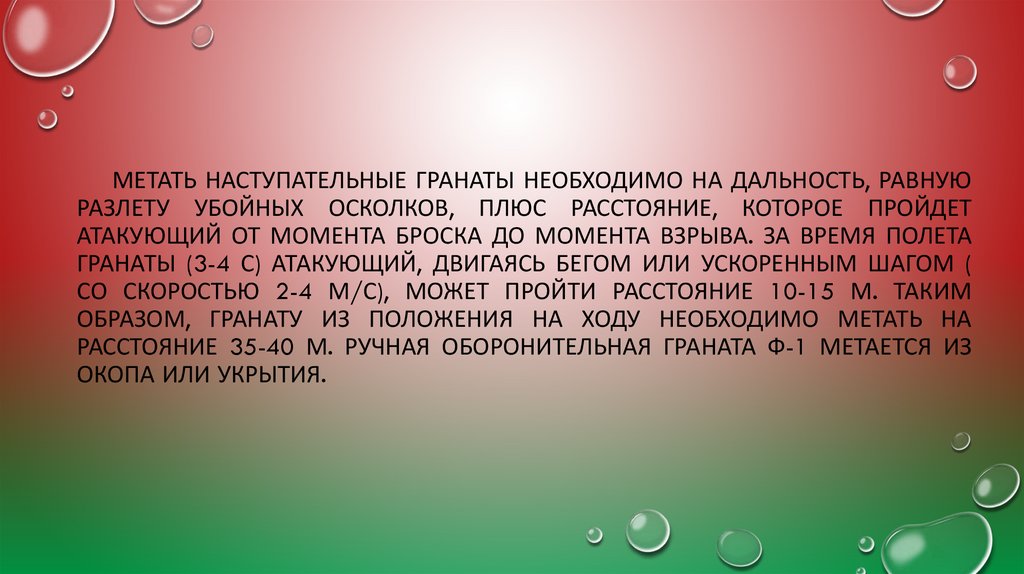

47. Метать наступательные гранаты необходимо на дальность, равную разлету убойных осколков, плюс расстояние, которое пройдет

МЕТАТЬ НАСТУПАТЕЛЬНЫЕ ГРАНАТЫ НЕОБХОДИМО НА ДАЛЬНОСТЬ, РАВНУЮ
РАЗЛЕТУ УБОЙНЫХ ОСКОЛКОВ, ПЛЮС РАССТОЯНИЕ, КОТОРОЕ ПРОЙДЕТ
АТАКУЮЩИЙ ОТ МОМЕНТА БРОСКА ДО МОМЕНТА ВЗРЫВА. ЗА ВРЕМЯ ПОЛЕТА
ГРАНАТЫ (3-4 С) АТАКУЮЩИЙ, ДВИГАЯСЬ БЕГОМ ИЛИ УСКОРЕННЫМ ШАГОМ (
СО СКОРОСТЬЮ 2-4 М/С), МОЖЕТ ПРОЙТИ РАССТОЯНИЕ 10-15 М. ТАКИМ
ОБРАЗОМ, ГРАНАТУ ИЗ ПОЛОЖЕНИЯ НА ХОДУ НЕОБХОДИМО МЕТАТЬ НА
РАССТОЯНИЕ 35-40 М. РУЧНАЯ ОБОРОНИТЕЛЬНАЯ ГРАНАТА Ф-1 МЕТАЕТСЯ ИЗ
ОКОПА ИЛИ УКРЫТИЯ.

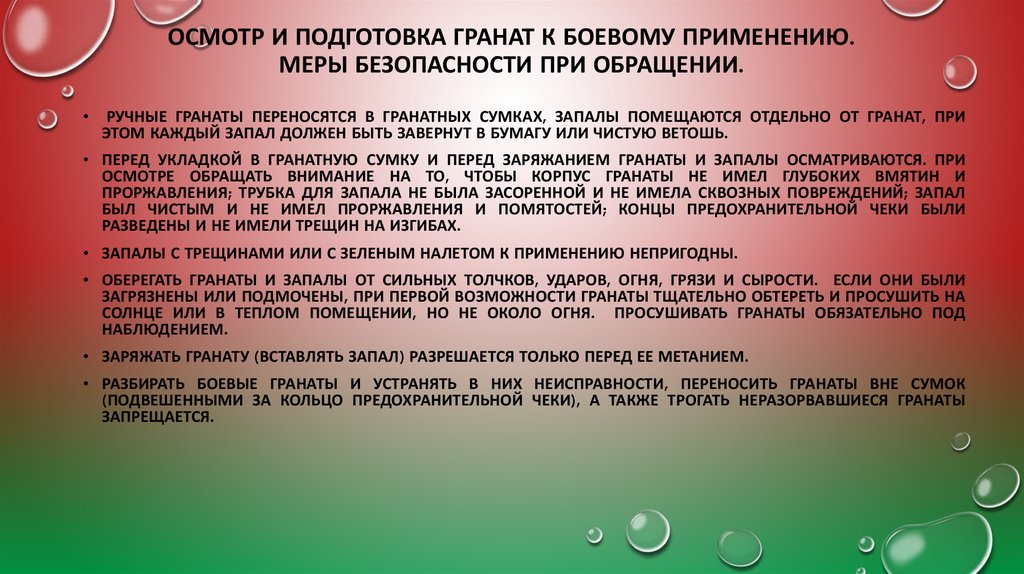

48. ОСМОТР И ПОДГОТОВКА ГРАНАТ К БОЕВОМУ ПРИМЕНЕНИЮ. МЕРЫ БЕЗОПАСНОСТИ ПРИ ОБРАЩЕНИИ.

РУЧНЫЕ ГРАНАТЫ ПЕРЕНОСЯТСЯ В ГРАНАТНЫХ СУМКАХ, ЗАПАЛЫ ПОМЕЩАЮТСЯ ОТДЕЛЬНО ОТ ГРАНАТ, ПРИ
ЭТОМ КАЖДЫЙ ЗАПАЛ ДОЛЖЕН БЫТЬ ЗАВЕРНУТ В БУМАГУ ИЛИ ЧИСТУЮ ВЕТОШЬ.
• ПЕРЕД УКЛАДКОЙ В ГРАНАТНУЮ СУМКУ И ПЕРЕД ЗАРЯЖАНИЕМ ГРАНАТЫ И ЗАПАЛЫ ОСМАТРИВАЮТСЯ. ПРИ
ОСМОТРЕ ОБРАЩАТЬ ВНИМАНИЕ НА ТО, ЧТОБЫ КОРПУС ГРАНАТЫ НЕ ИМЕЛ ГЛУБОКИХ ВМЯТИН И
ПРОРЖАВЛЕНИЯ; ТРУБКА ДЛЯ ЗАПАЛА НЕ БЫЛА ЗАСОРЕННОЙ И НЕ ИМЕЛА СКВОЗНЫХ ПОВРЕЖДЕНИЙ; ЗАПАЛ
БЫЛ ЧИСТЫМ И НЕ ИМЕЛ ПРОРЖАВЛЕНИЯ И ПОМЯТОСТЕЙ; КОНЦЫ ПРЕДОХРАНИТЕЛЬНОЙ ЧЕКИ БЫЛИ
РАЗВЕДЕНЫ И НЕ ИМЕЛИ ТРЕЩИН НА ИЗГИБАХ.
• ЗАПАЛЫ С ТРЕЩИНАМИ ИЛИ С ЗЕЛЕНЫМ НАЛЕТОМ К ПРИМЕНЕНИЮ НЕПРИГОДНЫ.
• ОБЕРЕГАТЬ ГРАНАТЫ И ЗАПАЛЫ ОТ СИЛЬНЫХ ТОЛЧКОВ, УДАРОВ, ОГНЯ, ГРЯЗИ И СЫРОСТИ. ЕСЛИ ОНИ БЫЛИ
ЗАГРЯЗНЕНЫ ИЛИ ПОДМОЧЕНЫ, ПРИ ПЕРВОЙ ВОЗМОЖНОСТИ ГРАНАТЫ ТЩАТЕЛЬНО ОБТЕРЕТЬ И ПРОСУШИТЬ НА
СОЛНЦЕ ИЛИ В ТЕПЛОМ ПОМЕЩЕНИИ, НО НЕ ОКОЛО ОГНЯ. ПРОСУШИВАТЬ ГРАНАТЫ ОБЯЗАТЕЛЬНО ПОД
НАБЛЮДЕНИЕМ.
• ЗАРЯЖАТЬ ГРАНАТУ (ВСТАВЛЯТЬ ЗАПАЛ) РАЗРЕШАЕТСЯ ТОЛЬКО ПЕРЕД ЕЕ МЕТАНИЕМ.
• РАЗБИРАТЬ БОЕВЫЕ ГРАНАТЫ И УСТРАНЯТЬ В НИХ НЕИСПРАВНОСТИ, ПЕРЕНОСИТЬ ГРАНАТЫ ВНЕ СУМОК
(ПОДВЕШЕННЫМИ ЗА КОЛЬЦО ПРЕДОХРАНИТЕЛЬНОЙ ЧЕКИ), А ТАКЖЕ ТРОГАТЬ НЕРАЗОРВАВШИЕСЯ ГРАНАТЫ
ЗАПРЕЩАЕТСЯ.

49. Вывод: как показывается опыт ведения боевых операций в локальных войнах и конфликтах, наметилась устойчивая тенденция повышения

ВЫВОД:
КАК ПОКАЗЫВАЕТСЯ ОПЫТ ВЕДЕНИЯ БОЕВЫХ ОПЕРАЦИЙ В ЛОКАЛЬНЫХ
ВОЙНАХ И КОНФЛИКТАХ, НАМЕТИЛАСЬ УСТОЙЧИВАЯ ТЕНДЕНЦИЯ
ПОВЫШЕНИЯ РОЛИ НЕБОЛЬШИХ ПОДРАЗДЕЛЕНИЙ И ОТДЕЛЬНЫХ ГРУПП В
ДОСТИЖЕНИИ УСПЕХА НА ПОЛЕ БОЯ. В ХОДЕ БОЕВ ВОЕННОСЛУЖАЩИМ
ПРИХОДИТСЯ РЕШАТЬ ЗАДАЧИ ЭФФЕКТИВНОГО ПОРАЖЕНИЯ ПРОТИВНИКА.
ПОЭТОМУ УМЕЛОЕ И ГРАМОТНОЕ ИСПОЛЬЗОВАНИЕ РУЧНЫХ И РЕАКТИВНЫХ
ГРАНАТ МОЖЕТ СПОСОБСТВОВАТЬ РЕШЕНИЮ ЗАДАЧ НА ПОЛЕ БОЯ И В
СЛУЖЕБНО-БОЕВОЙ ДЕЯТЕЛЬНОСТИ.

50. Вопрос 2 . Порядок неполной разборки и сборки после неполной разборки автомата АК 74 и пистолета ПМ

ВОПРОС 2 .
ПОРЯДОК НЕПОЛНОЙ РАЗБОРКИ И СБОРКИ
ПОСЛЕ НЕПОЛНОЙ РАЗБОРКИ АВТОМАТА АК 74
И ПИСТОЛЕТА ПМ
50

51.

51

52.

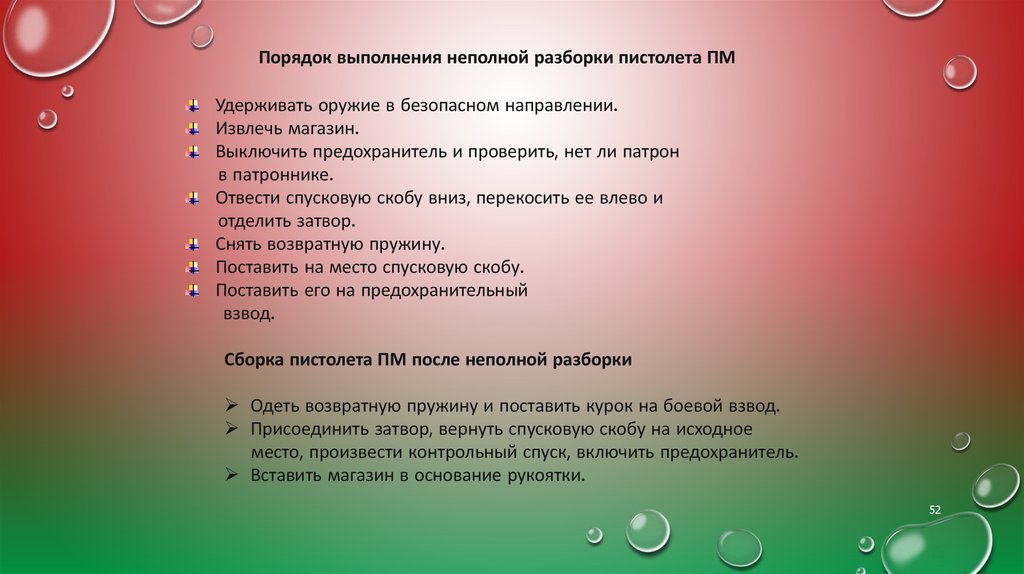

Порядок выполнения неполной разборки пистолета ПМ
Удерживать оружие в безопасном направлении.
Извлечь магазин.
Выключить предохранитель и проверить, нет ли патрон
в патроннике.
Отвести спусковую скобу вниз, перекосить ее влево и
отделить затвор.
Снять возвратную пружину.
Поставить на место спусковую скобу.
Поставить его на предохранительный
взвод.
Сборка пистолета ПМ после неполной разборки
Одеть возвратную пружину и поставить курок на боевой взвод.
Присоединить затвор, вернуть спусковую скобу на исходное
место, произвести контрольный спуск, включить предохранитель.
Вставить магазин в основание рукоятки.
52

53.

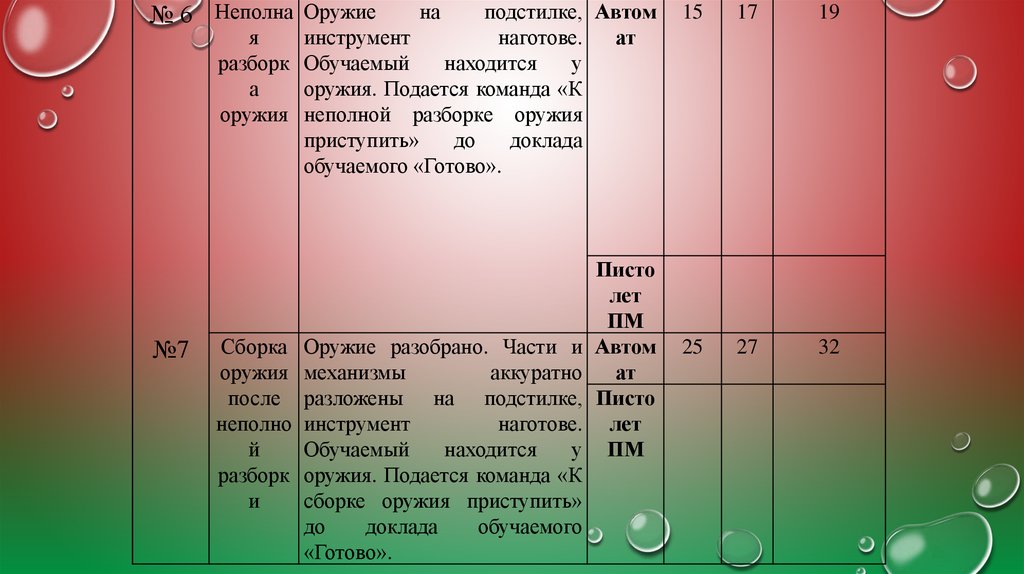

№ 6 Неполна Оружие
подстилке, Автом
я
инструмент
наготове.
ат
разборк Обучаемый
находится
у
а
оружия. Подается команда «К
оружия неполной разборке оружия
приступить»
до
доклада
обучаемого «Готово».
№7
на
Писто
лет
ПМ
Сборка Оружие разобрано. Части и Автом
оружия механизмы
аккуратно
ат
после разложены на подстилке, Писто
неполно инструмент
наготове. лет
й
Обучаемый
находится
у ПМ
разборк оружия. Подается команда «К
и
сборке оружия приступить»
до
доклада
обучаемого
«Готово».
15
17
19
25
27
32
