воздушная среда

1. Оздоровление воздушной среды

преподаватель Леган Марина Валерьевна
доцент кафедры Безопасности труда
11 марта 2011
1

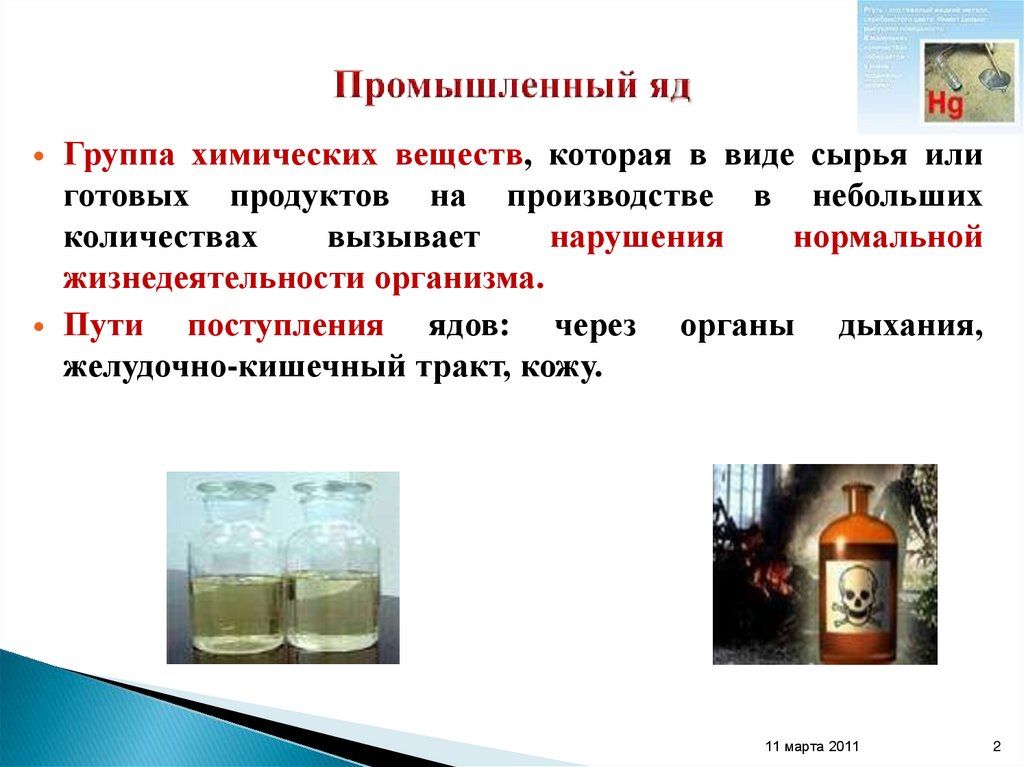

2. Промышленный яд

Группа химических веществ, которая в виде сырья или
готовых продуктов на производстве в небольших
количествах
вызывает
нарушения
нормальной
жизнедеятельности организма.
Пути
поступления ядов: через органы дыхания,
желудочно-кишечный тракт, кожу.
11 марта 2011
2

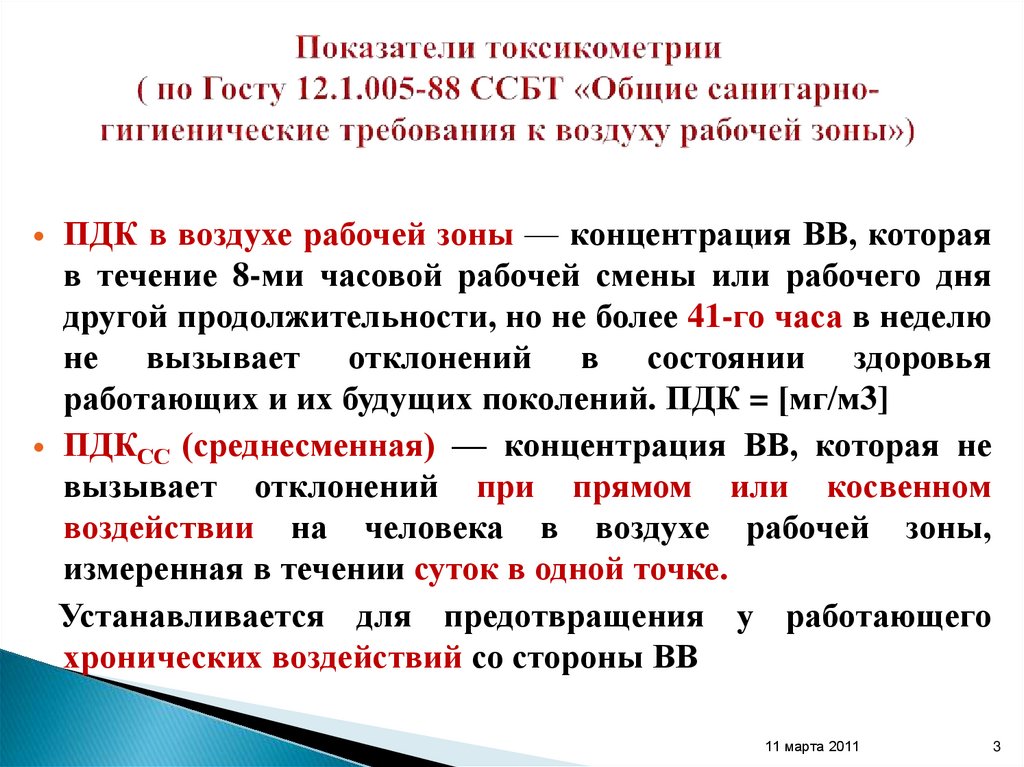

3. Показатели токсикометрии ( по Госту 12.1.005-88 ССБТ «Общие санитарно-гигиенические требования к воздуху рабочей зоны»)

ПДК в воздухе рабочей зоны — концентрация ВВ, которая
в течение 8-ми часовой рабочей смены или рабочего дня
другой продолжительности, но не более 41-го часа в неделю
не вызывает отклонений в состоянии здоровья
работающих и их будущих поколений. ПДК = [мг/м3]
ПДКСС (среднесменная) — концентрация ВВ, которая не
вызывает отклонений при прямом или косвенном
воздействии на человека в воздухе рабочей зоны,
измеренная в течении суток в одной точке.
Устанавливается для предотвращения у работающего
хронических воздействий со стороны ВВ
11 марта 2011
3

4.

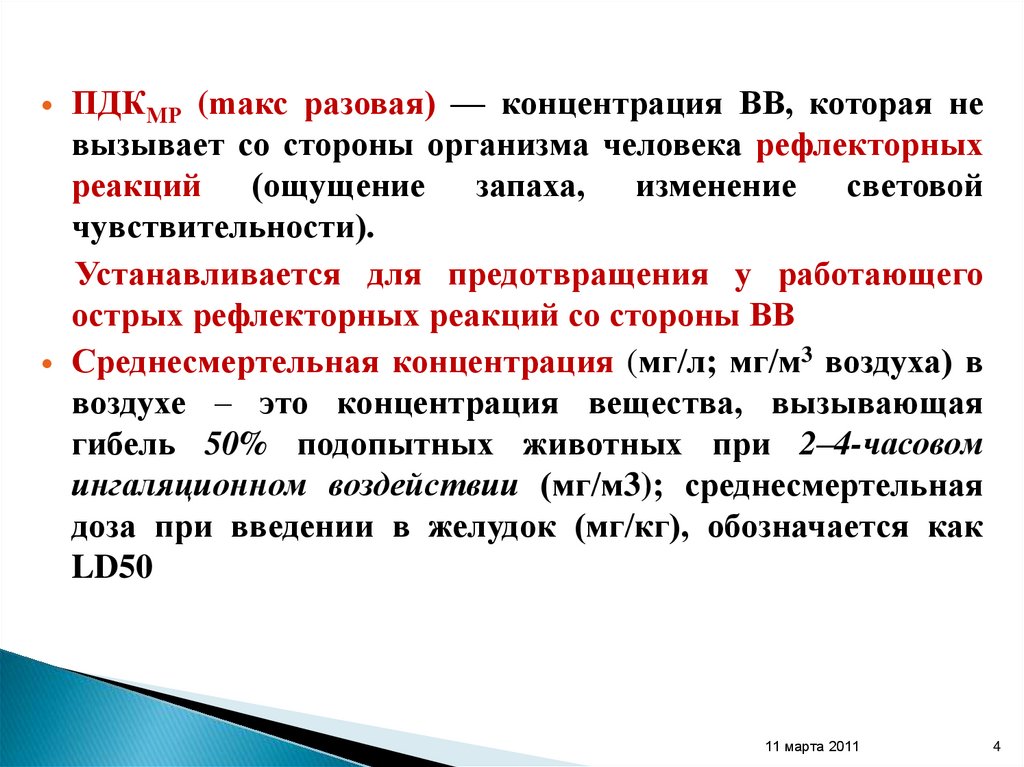

ПДКМР (maкс разовая) — концентрация ВВ, которая не
вызывает со стороны организма человека рефлекторных
реакций (ощущение запаха, изменение световой
чувствительности).
Устанавливается для предотвращения у работающего
острых рефлекторных реакций со стороны ВВ
Среднесмертельная концентрация (мг/л; мг/м3 воздуха) в
воздухе – это концентрация вещества, вызывающая
гибель 50% подопытных животных при 2–4-часовом
ингаляционном воздействии (мг/м3); среднесмертельная
доза при введении в желудок (мг/кг), обозначается как
LD50
11 марта 2011
4

5.

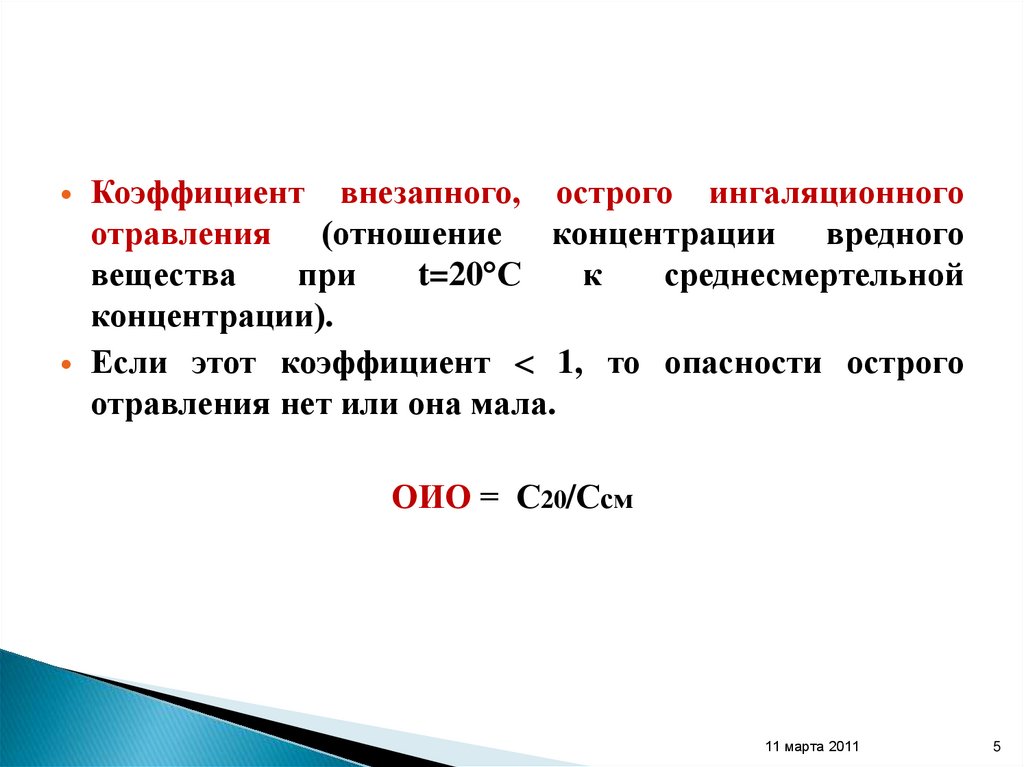

Коэффициент внезапного, острого ингаляционного
отравления (отношение концентрации вредного
вещества
при
t=20 С
к
среднесмертельной
концентрации).
Если этот коэффициент 1, то опасности острого
отравления нет или она мала.
ОИО = С20/Ссм
11 марта 2011
5

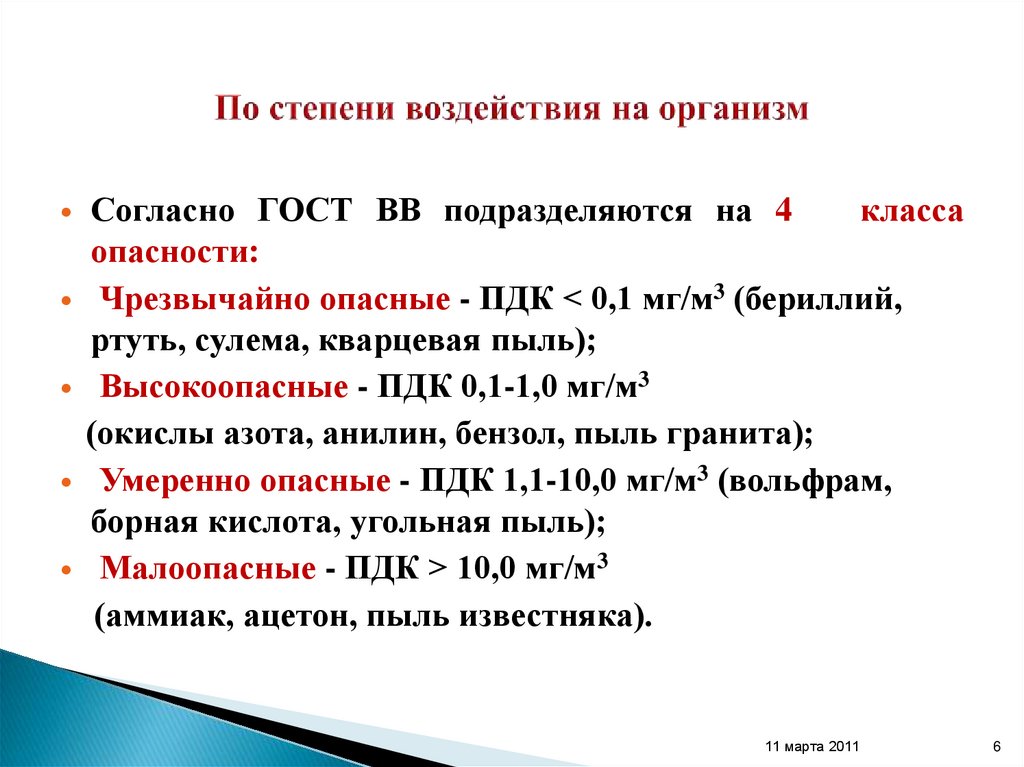

6. По степени воздействия на организм

Согласно ГОСТ ВВ подразделяются на 4
класса
опасности:
Чрезвычайно опасные - ПДК < 0,1 мг/м3 (бериллий,
ртуть, сулема, кварцевая пыль);
Высокоопасные - ПДК 0,1-1,0 мг/м3
(окислы азота, анилин, бензол, пыль гранита);
Умеренно опасные - ПДК 1,1-10,0 мг/м3 (вольфрам,
борная кислота, угольная пыль);
Малоопасные - ПДК > 10,0 мг/м3
(аммиак, ацетон, пыль известняка).
11 марта 2011
6

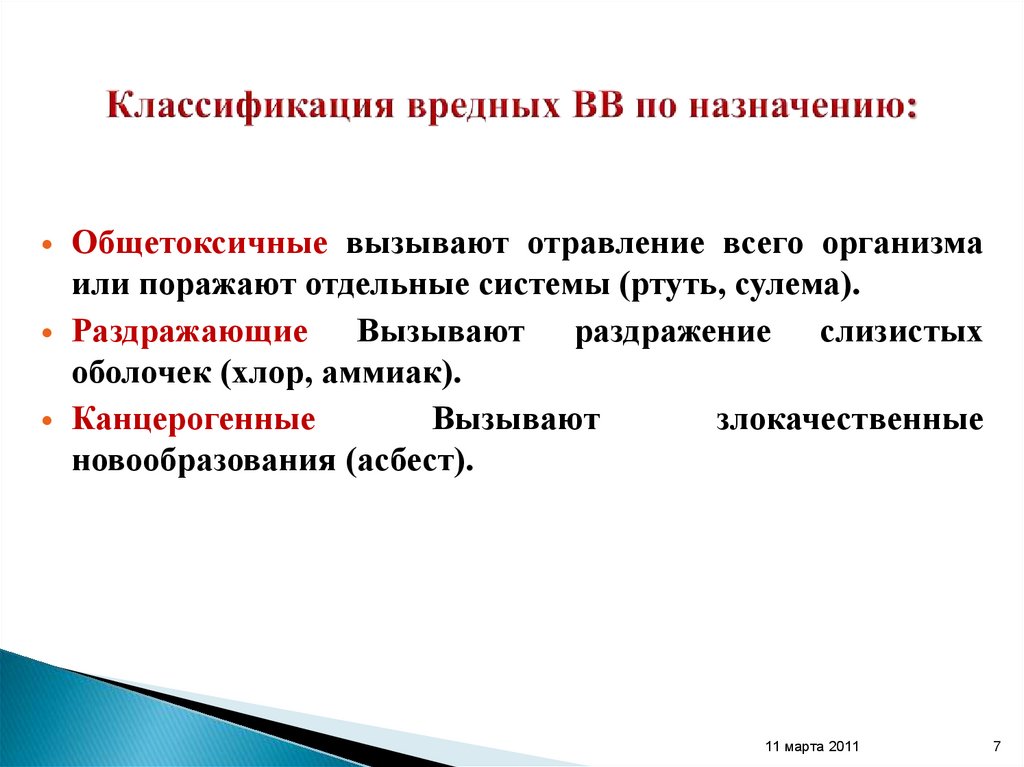

7. Классификация вредных ВВ по назначению:

Общетоксичные вызывают отравление всего организма
или поражают отдельные системы (ртуть, сулема).
Раздражающие
Вызывают раздражение слизистых
оболочек (хлор, аммиак).
Канцерогенные
Вызывают
злокачественные
новообразования (асбест).
11 марта 2011
7

8.

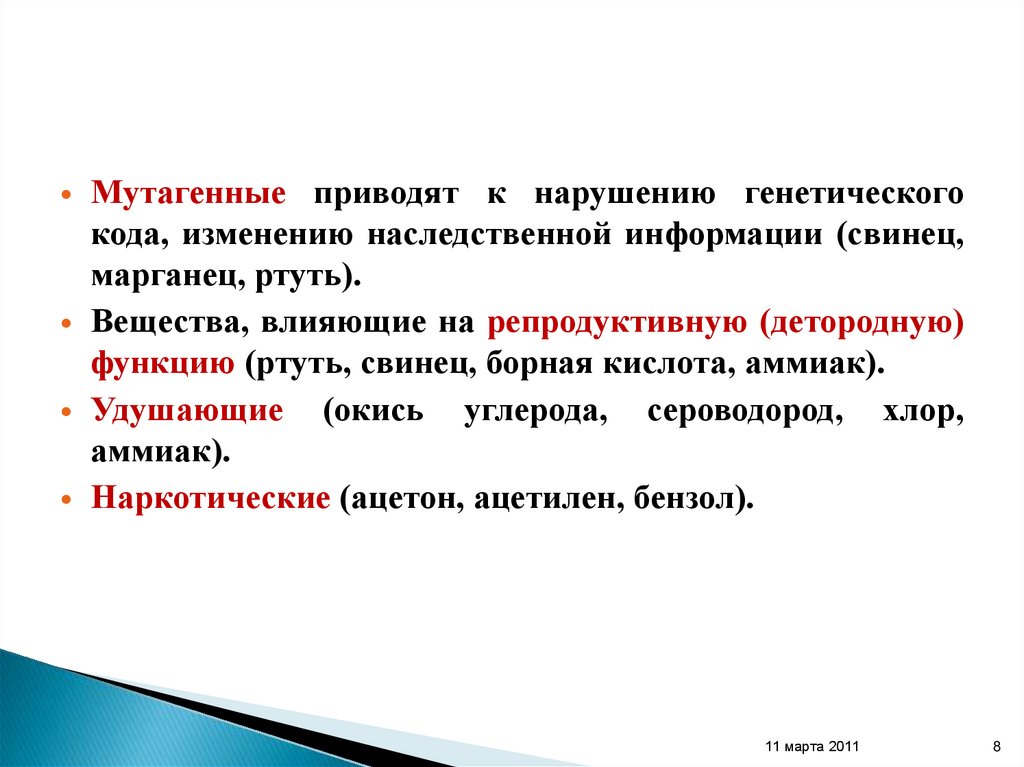

Мутагенные приводят к нарушению генетического
кода, изменению наследственной информации (свинец,
марганец, ртуть).
Вещества, влияющие на репродуктивную (детородную)
функцию (ртуть, свинец, борная кислота, аммиак).
Удушающие
(окись углерода, сероводород, хлор,
аммиак).
Наркотические (ацетон, ацетилен, бензол).
11 марта 2011
8

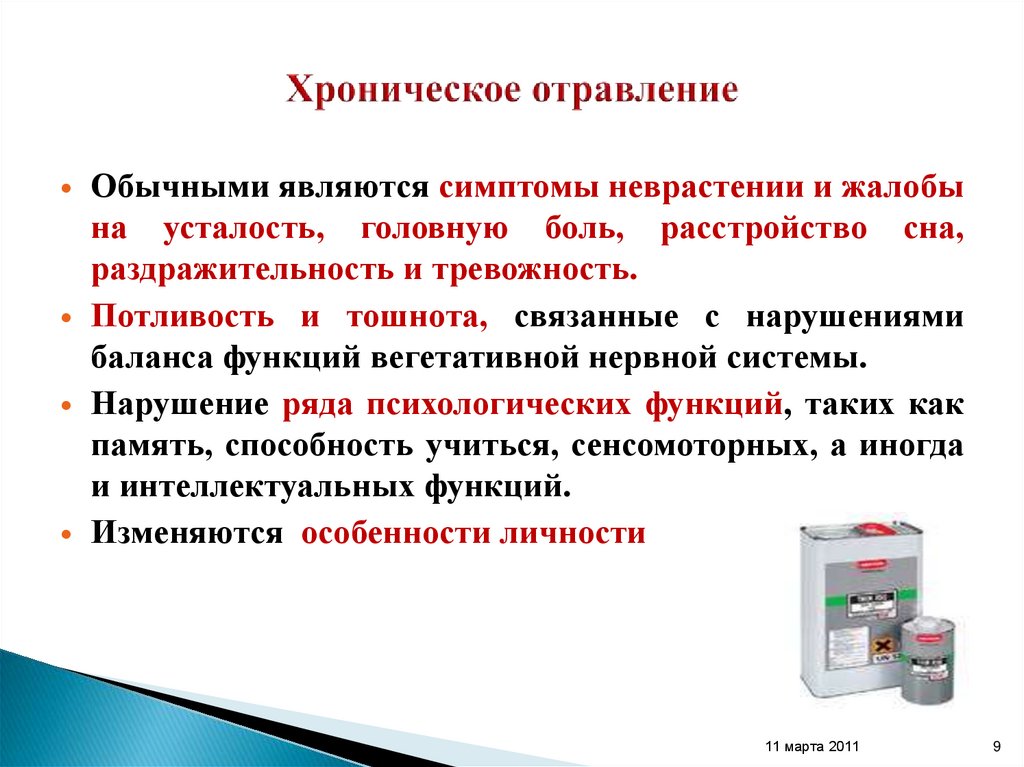

9. Хроническое отравление

Обычными являются симптомы неврастении и жалобы
на усталость, головную боль, расстройство сна,
раздражительность и тревожность.
Потливость и тошнота, связанные с нарушениями
баланса функций вегетативной нервной системы.
Нарушение ряда психологических функций, таких как
память, способность учиться, сенсомоторных, а иногда
и интеллектуальных функций.
Изменяются особенности личности
11 марта 2011
9

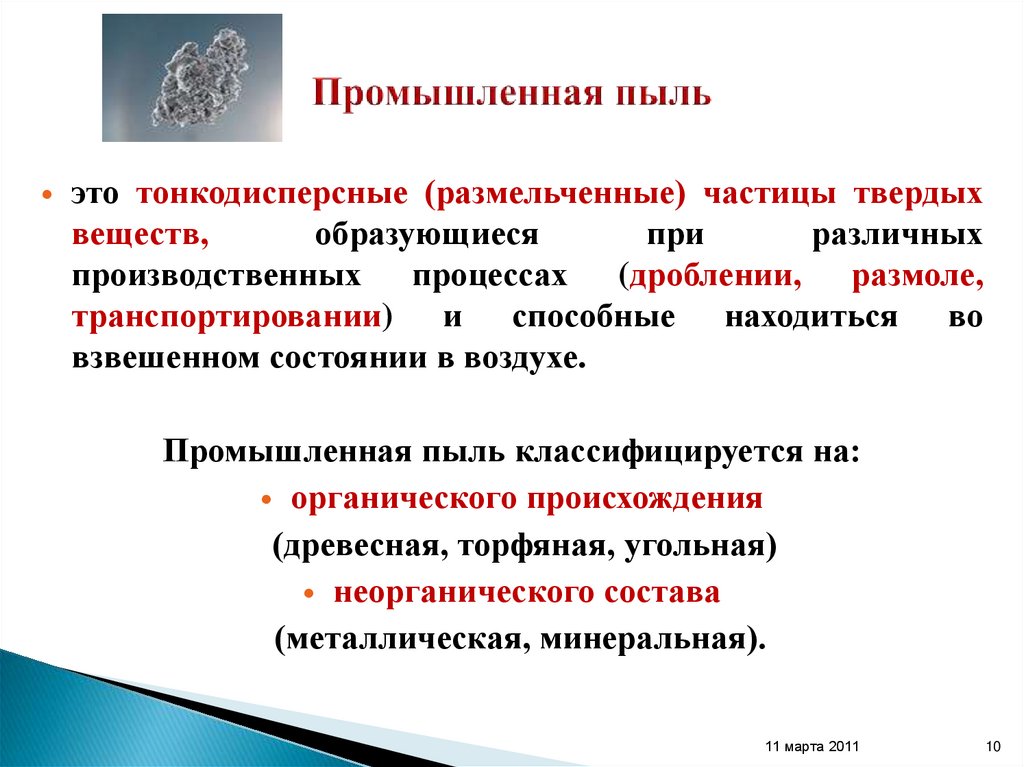

10. Промышленная пыль

это тонкодисперсные (размельченные) частицы твердых
веществ,
образующиеся
при
различных
производственных процессах (дроблении, размоле,
транспортировании) и способные находиться во
взвешенном состоянии в воздухе.
Промышленная пыль классифицируется на:
органического происхождения
(древесная, торфяная, угольная)
неорганического состава
(металлическая, минеральная).
11 марта 2011
10

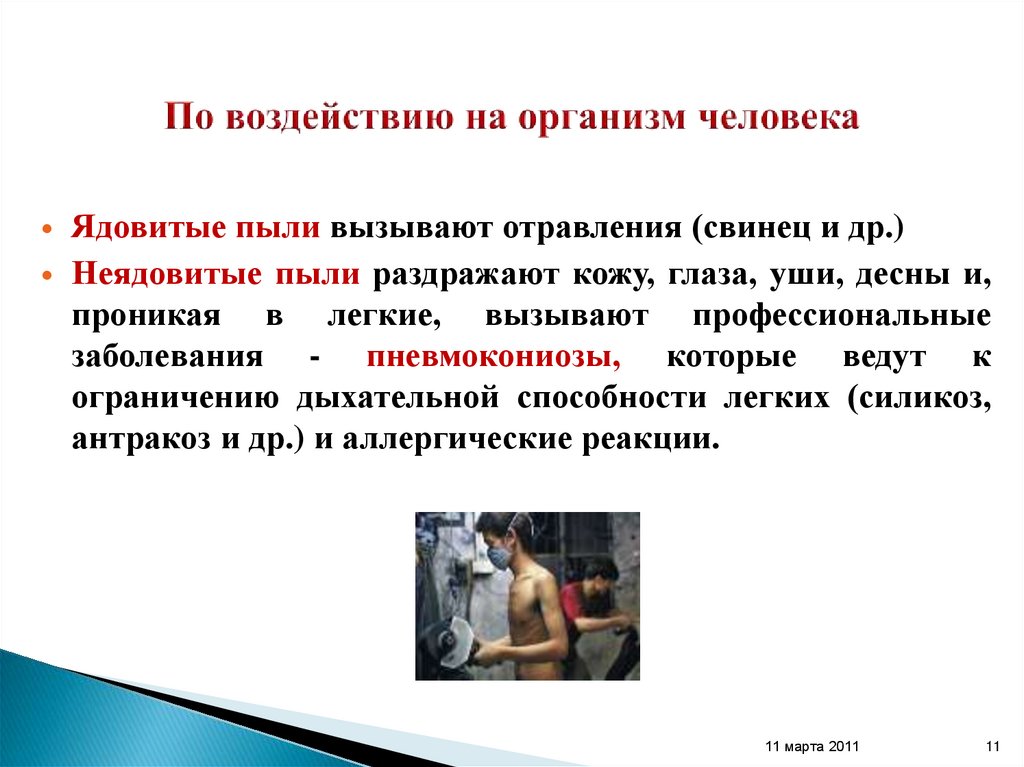

11. По воздействию на организм человека

Ядовитые пыли вызывают отравления (свинец и др.)
Неядовитые пыли раздражают кожу, глаза, уши, десны и,
проникая в легкие, вызывают профессиональные
заболевания - пневмокониозы, которые ведут к
ограничению дыхательной способности легких (силикоз,
антракоз и др.) и аллергические реакции.
11 марта 2011
11

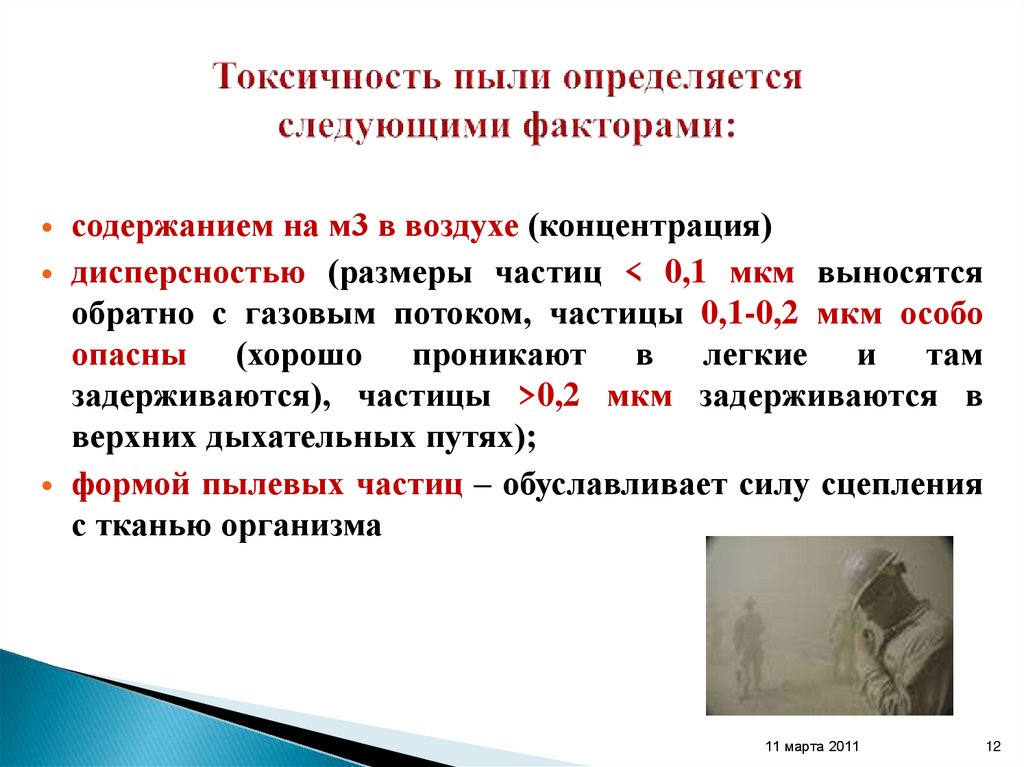

12. Токсичность пыли определяется следующими факторами:

содержанием на м3 в воздухе (концентрация)
дисперсностью (размеры частиц < 0,1 мкм выносятся
обратно с газовым потоком, частицы 0,1-0,2 мкм особо
опасны (хорошо проникают в легкие и там
задерживаются), частицы >0,2 мкм задерживаются в
верхних дыхательных путях);
формой пылевых частиц – обуславливает силу сцепления
с тканью организма
11 марта 2011
12

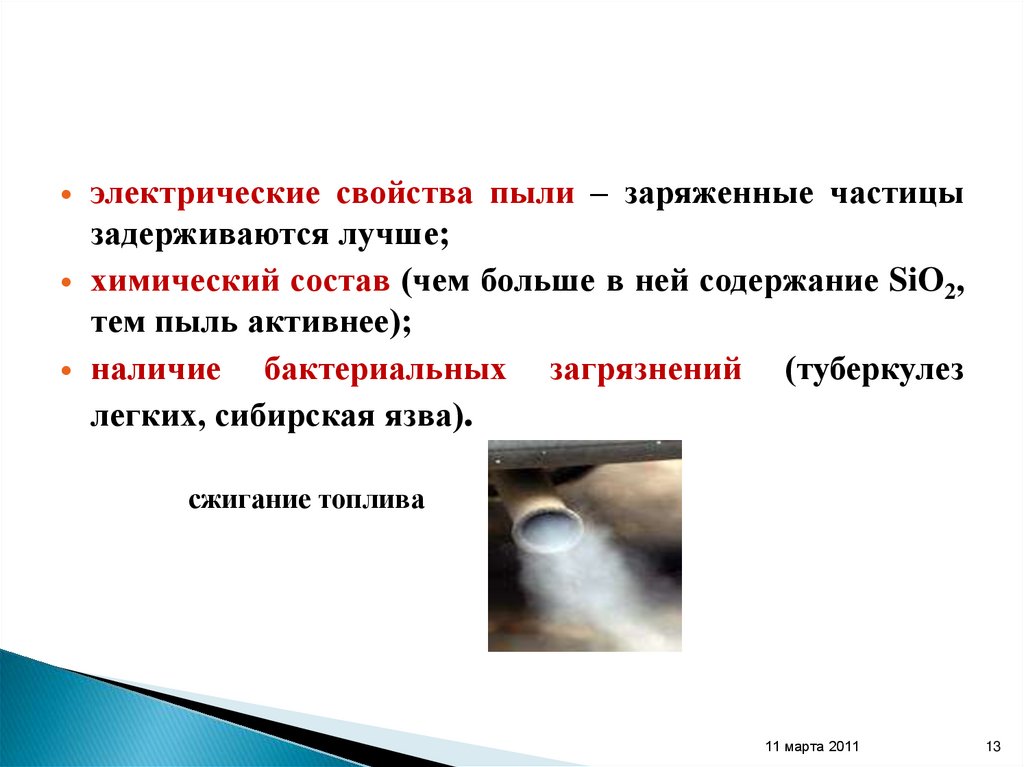

13.

электрические свойства пыли – заряженные частицы
задерживаются лучше;
химический состав (чем больше в ней содержание SiO2,
тем пыль активнее);
наличие
бактериальных загрязнений (туберкулез
легких, сибирская язва).
сжигание топлива
11 марта 2011
13

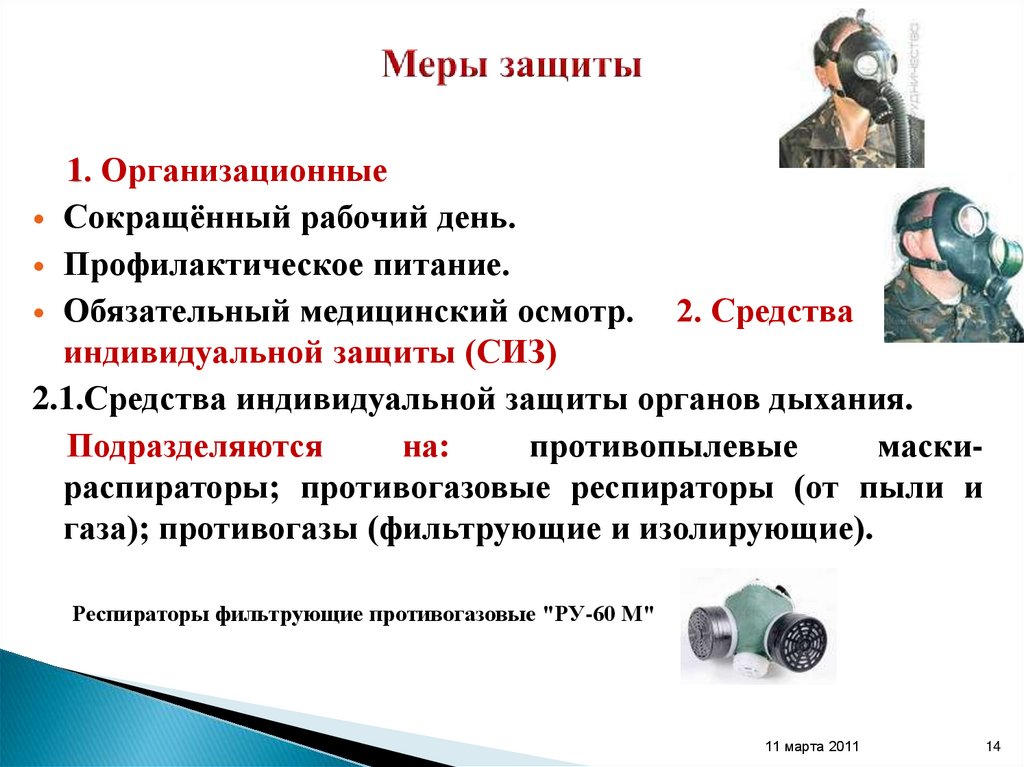

14. Меры защиты

1. Организационные
Сокращённый рабочий день.
Профилактическое питание.
Обязательный медицинский осмотр.
2. Средства
индивидуальной защиты (СИЗ)
2.1.Средства индивидуальной защиты органов дыхания.
Подразделяются
на:
противопылевые
маскираспираторы; противогазовые респираторы (от пыли и
газа); противогазы (фильтрующие и изолирующие).
Респираторы фильтрующие противогазовые "РУ-60 М"
11 марта 2011
14

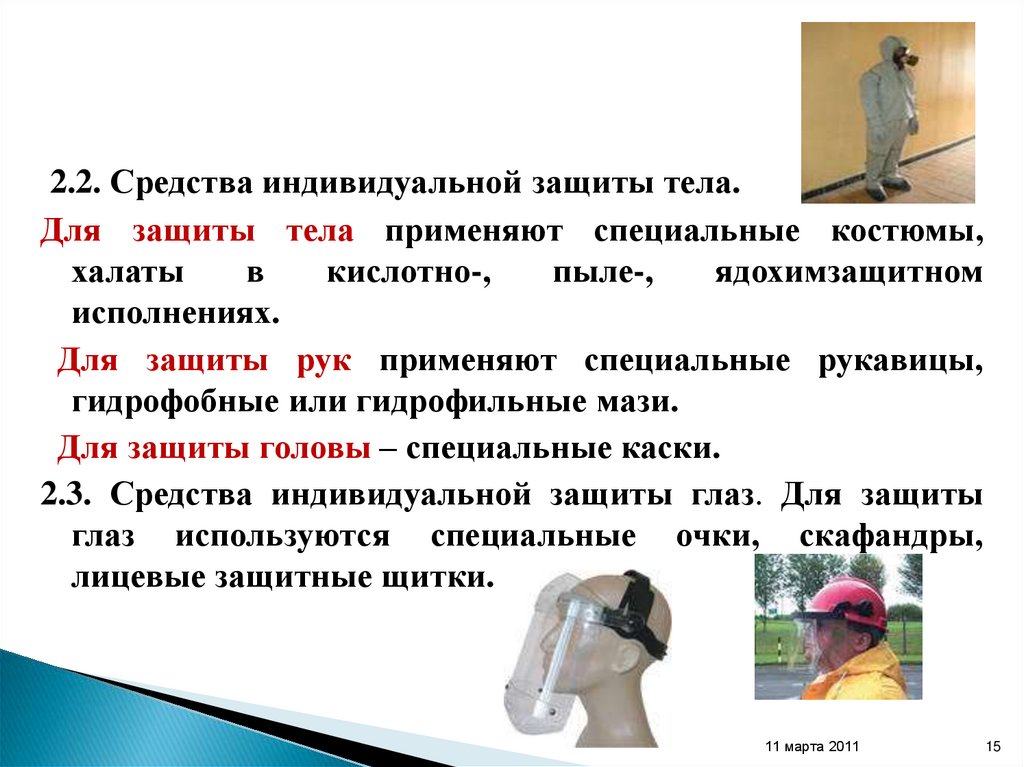

15.

2.2. Средства индивидуальной защиты тела.
Для защиты тела применяют специальные костюмы,
халаты
в
кислотно-,
пыле-,
ядохимзащитном
исполнениях.
Для защиты рук применяют специальные рукавицы,
гидрофобные или гидрофильные мази.
Для защиты головы – специальные каски.
2.3. Средства индивидуальной защиты глаз. Для защиты
глаз используются специальные очки, скафандры,
лицевые защитные щитки.
11 марта 2011
15

16.

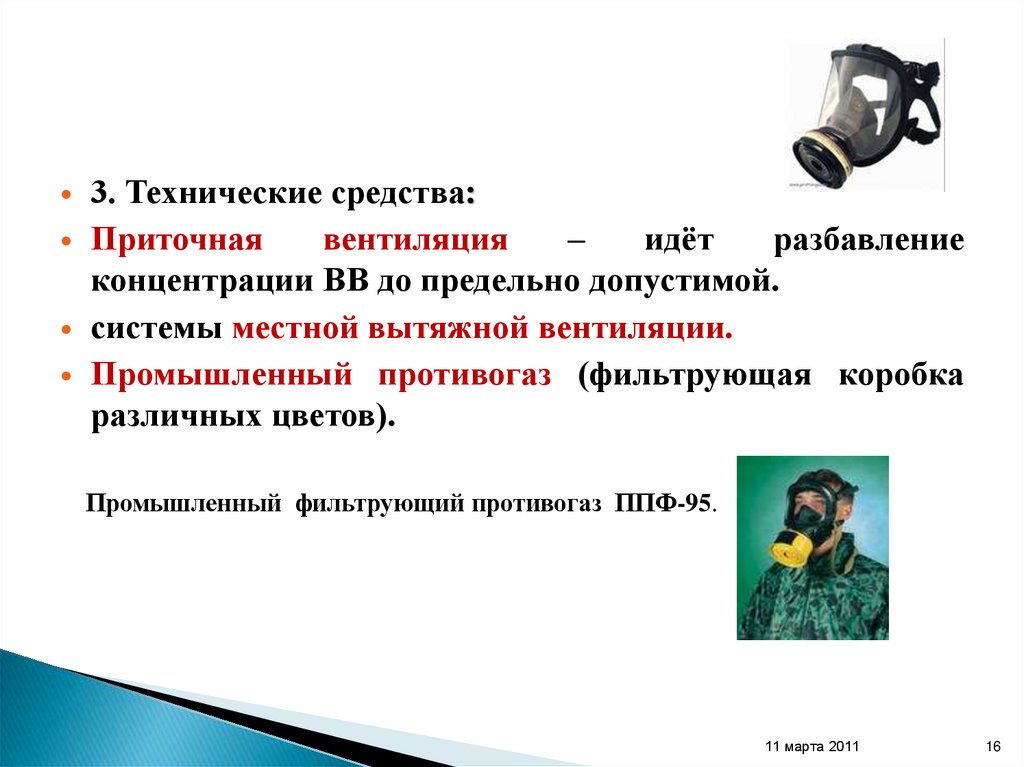

3. Технические средства:
Приточная
вентиляция
–
идёт
разбавление
концентрации ВВ до предельно допустимой.
системы местной вытяжной вентиляции.
Промышленный противогаз (фильтрующая коробка
различных цветов).
Промышленный фильтрующий противогаз ППФ-95.
11 марта 2011
16

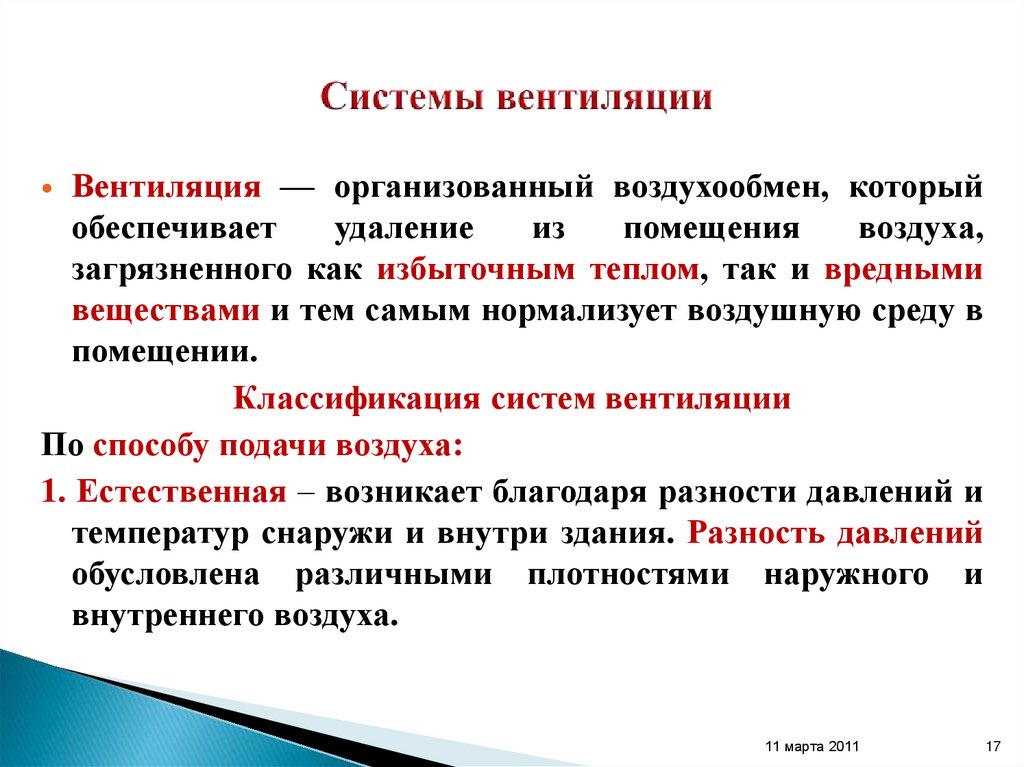

17. Системы вентиляции

Вентиляция — организованный воздухообмен, который
обеспечивает
удаление
из
помещения
воздуха,
загрязненного как избыточным теплом, так и вредными
веществами и тем самым нормализует воздушную среду в
помещении.
Классификация систем вентиляции
По способу подачи воздуха:
1. Естественная – возникает благодаря разности давлений и
температур снаружи и внутри здания. Разность давлений
обусловлена различными плотностями наружного и
внутреннего воздуха.
11 марта 2011
17

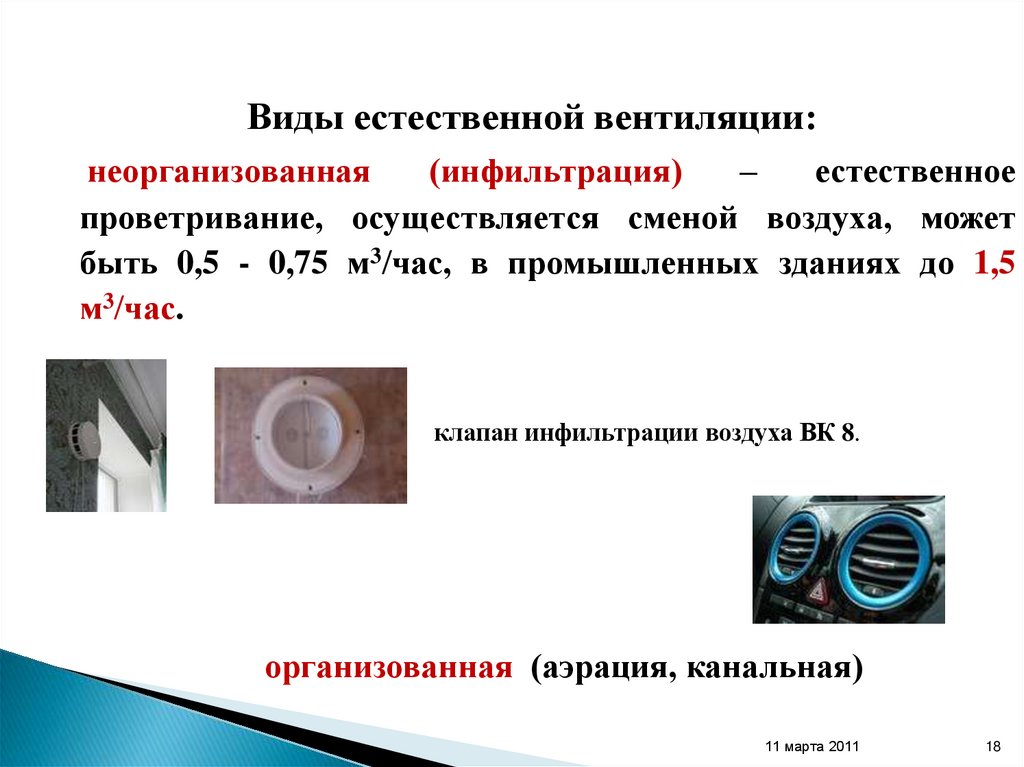

18.

Виды естественной вентиляции:
неорганизованная
(инфильтрация)
–
естественное
проветривание, осуществляется сменой воздуха, может
быть 0,5 - 0,75 м3/час, в промышленных зданиях до 1,5
м3/час.
клапан инфильтрации воздуха ВК 8.
организованная (аэрация, канальная)
11 марта 2011
18

19.

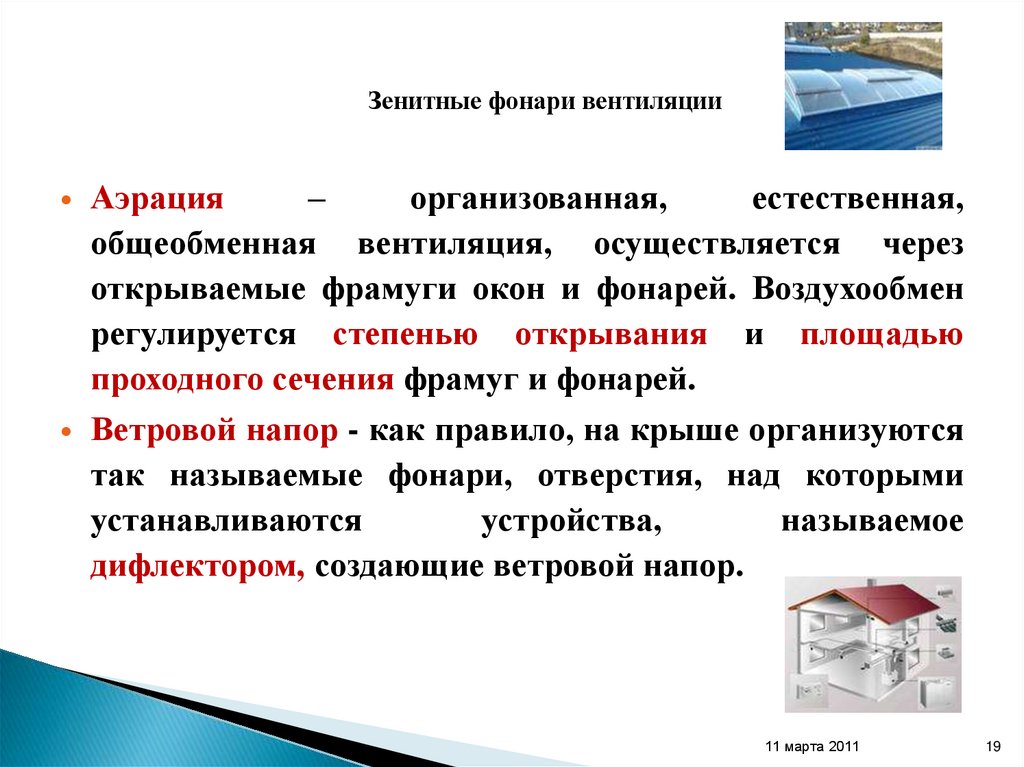

Зенитные фонари вентиляции
Аэрация
–
организованная,
естественная,
общеобменная вентиляция, осуществляется через
открываемые фрамуги окон и фонарей. Воздухообмен
регулируется степенью открывания и площадью
проходного сечения фрамуг и фонарей.
Ветровой напор - как правило, на крыше организуются
так называемые фонари, отверстия, над которыми
устанавливаются
устройства,
называемое
дифлектором, создающие ветровой напор.
11 марта 2011
19

20.

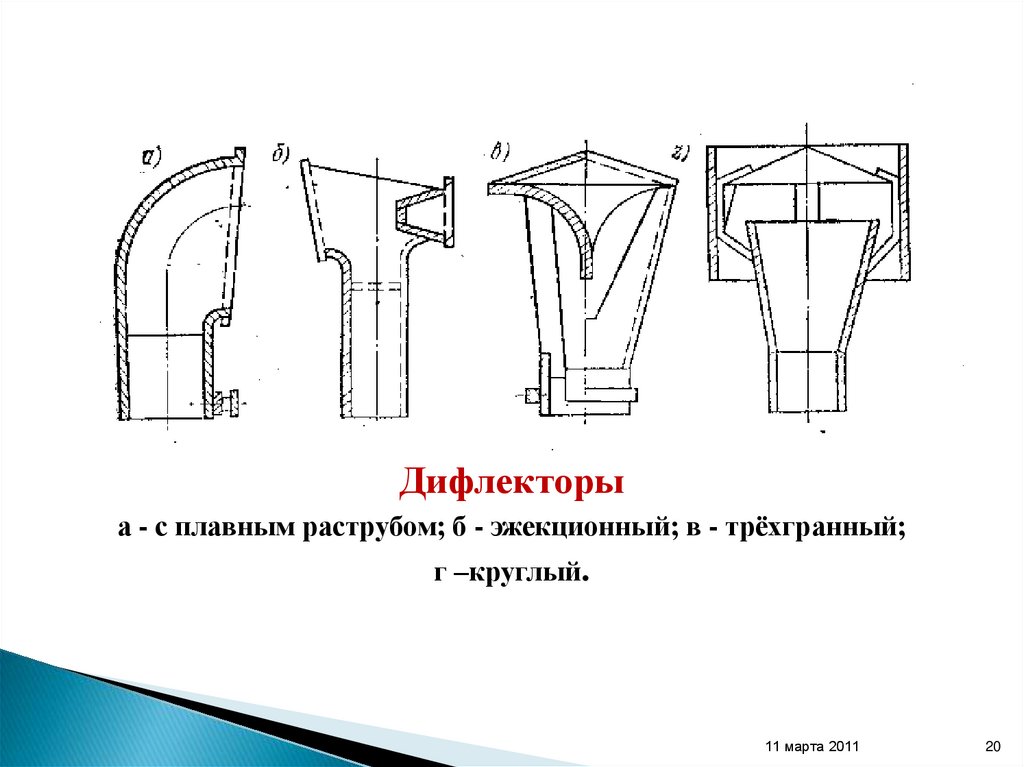

Дифлекторы
а - с плавным раструбом; б - эжекционный; в - трёхгранный;
г –круглый.
11 марта 2011
20

21. Механические (исскуственные) сиситемы вентиляции

Воздух
подается
в
помещение
по
системам
вентиляционных
каналов
с
использованием
механических побудителей.

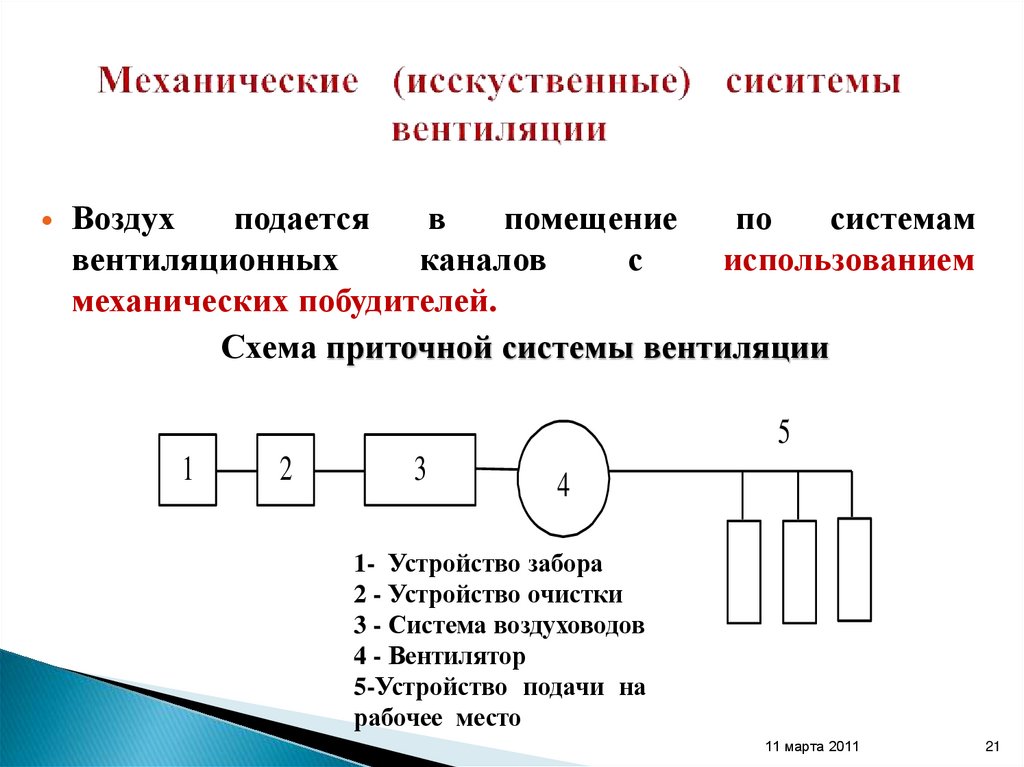

Схема приточной системы вентиляции
5
1
2
3
4
1- Устройство забора
2 - Устройство очистки
3 - Система воздуховодов
4 - Вентилятор
5-Устройство подачи на
рабочее место
11 марта 2011
21

22.

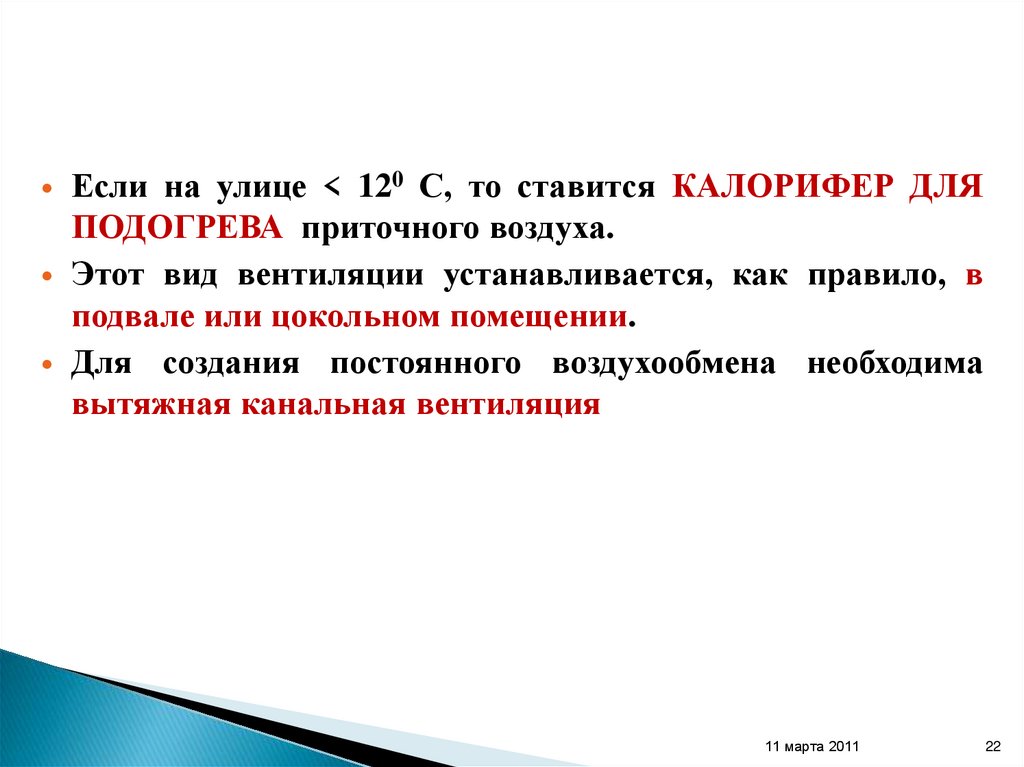

Если на улице < 120 С, то ставится КАЛОРИФЕР ДЛЯ
ПОДОГРЕВА приточного воздуха.
Этот вид вентиляции устанавливается, как правило, в
подвале или цокольном помещении.
Для создания постоянного воздухообмена необходима
вытяжная канальная вентиляция
11 марта 2011
22

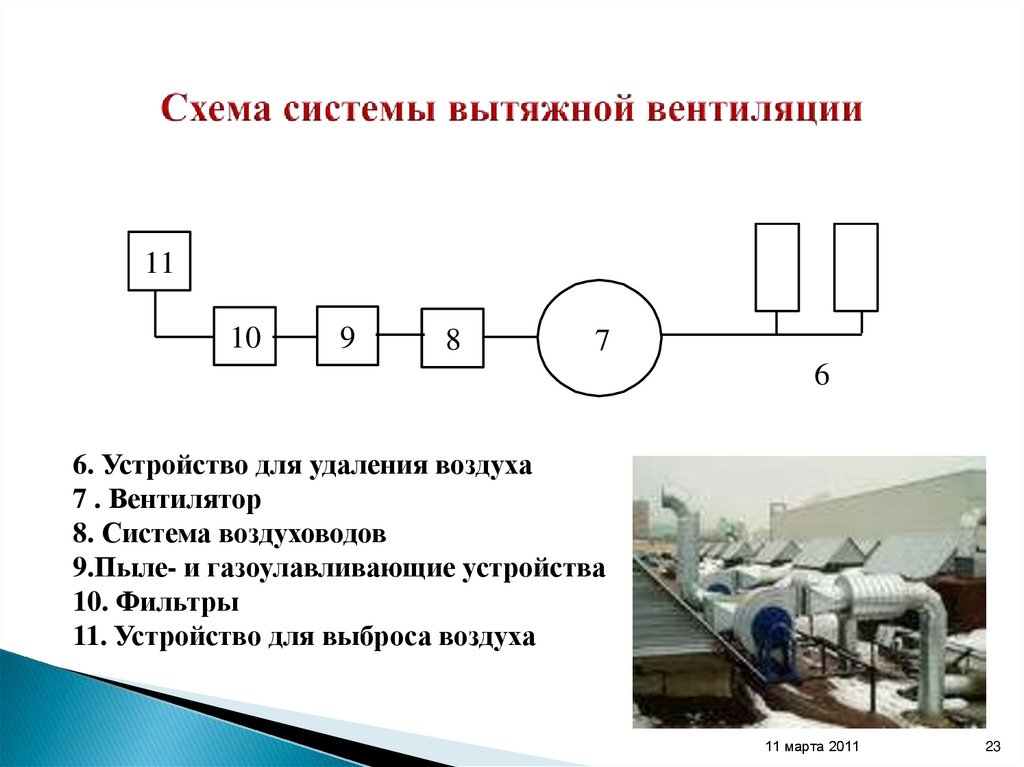

23. Схема системы вытяжной вентиляции

11
10
9
8
7
6
6. Устройство для удаления воздуха
7 . Вентилятор
8. Система воздуховодов
9.Пыле- и газоулавливающие устройства
10. Фильтры
11. Устройство для выброса воздуха
11 марта 2011
23

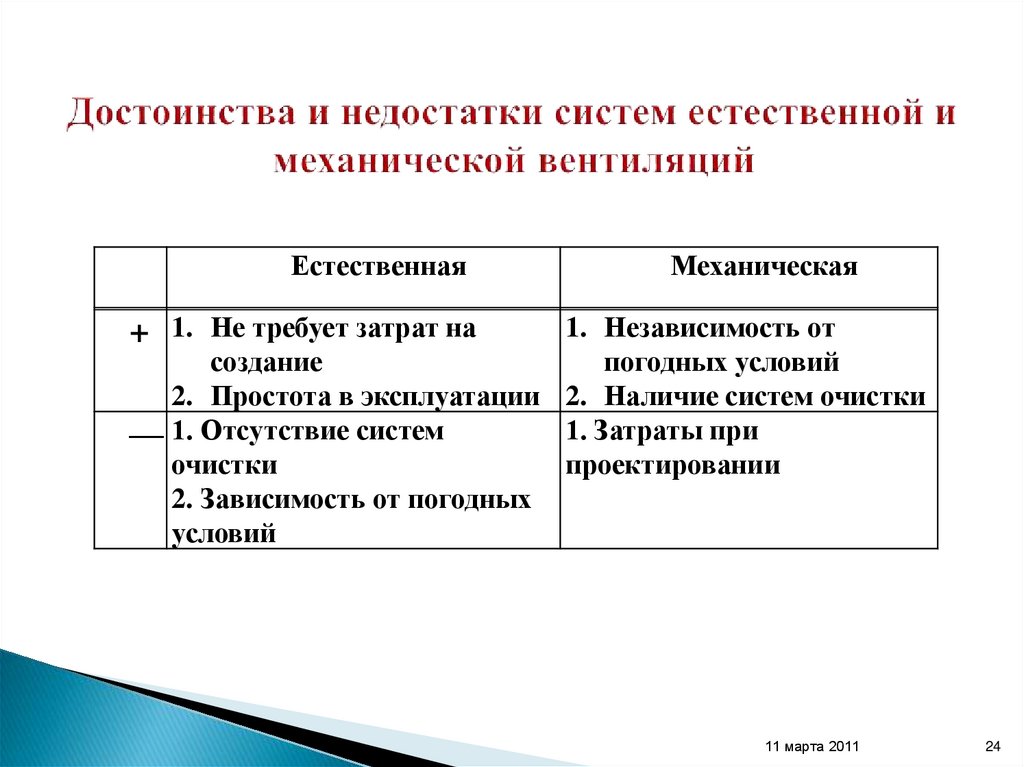

24. Достоинства и недостатки систем естественной и механической вентиляций

Естественная
Механическая
+ 1. Не требует затрат на
1. Независимость от
создание
погодных условий
2. Простота в эксплуатации 2. Наличие систем очистки
1. Затраты при
— 1. Отсутствие систем
очистки
проектировании
2. Зависимость от погодных
условий
11 марта 2011
24

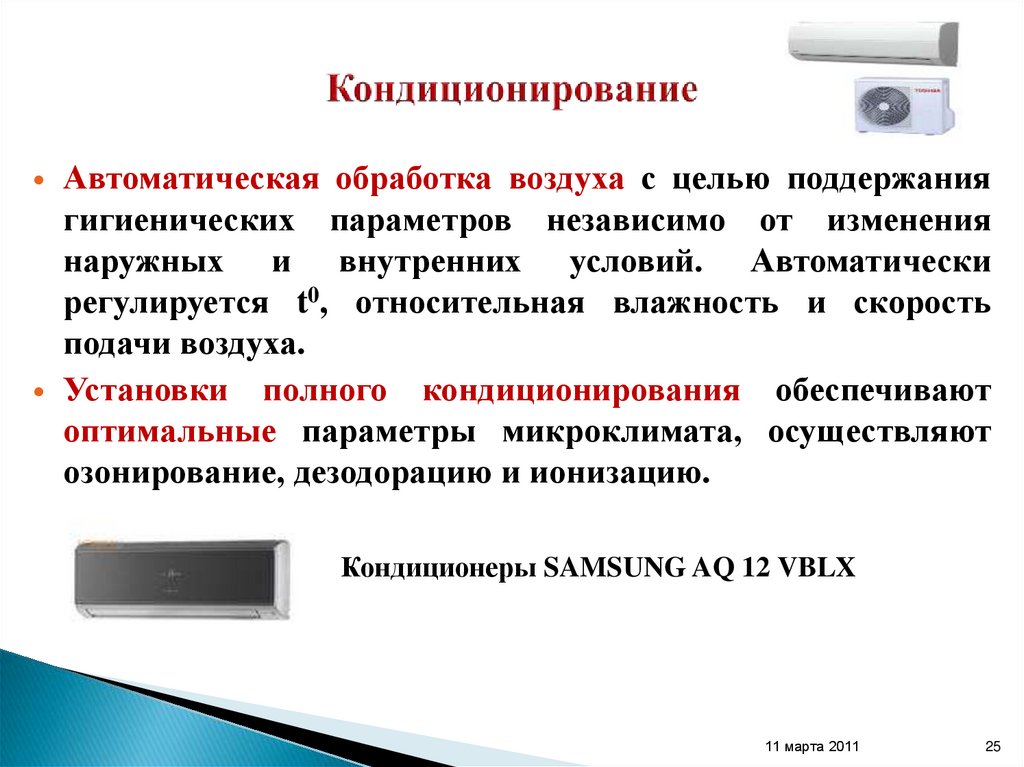

25. Кондиционирование

Автоматическая обработка воздуха с целью поддержания
гигиенических параметров независимо от изменения
наружных и внутренних условий. Автоматически
регулируется t0, относительная влажность и скорость
подачи воздуха.
Установки полного кондиционирования обеспечивают
оптимальные параметры микроклимата, осуществляют
озонирование, дезодорацию и ионизацию.
Кондиционеры SAMSUNG AQ 12 VBLX
11 марта 2011
25

26.

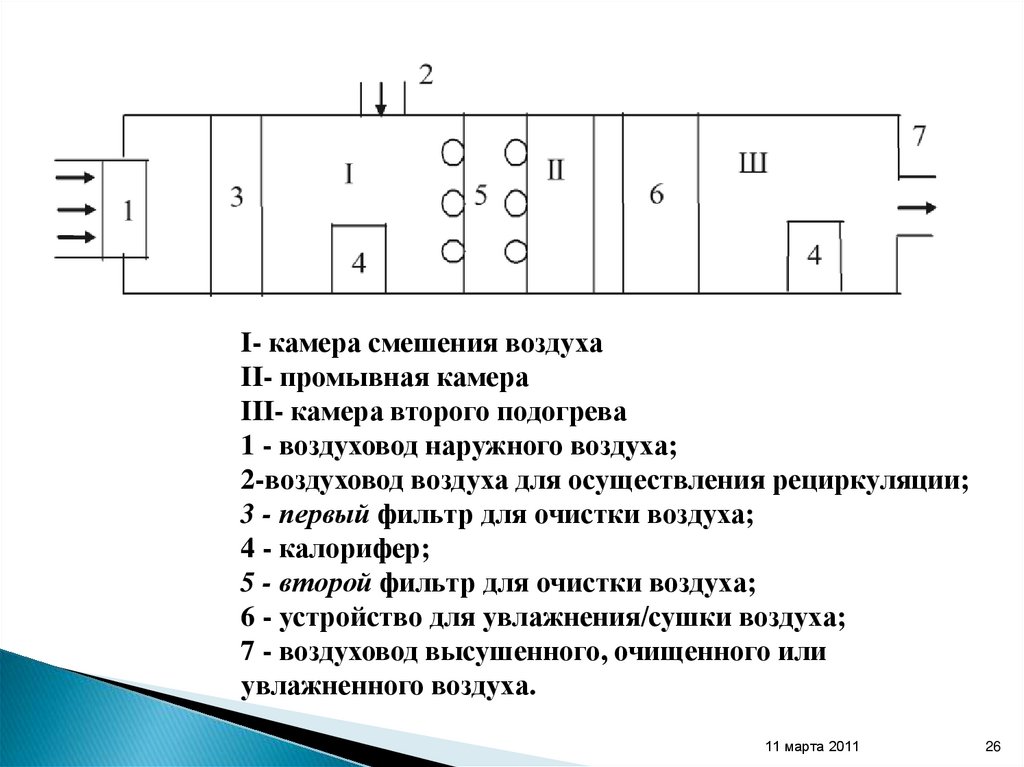

I- камера смешения воздуха
II- промывная камера
III- камера второго подогрева
1 - воздуховод наружного воздуха;
2-воздуховод воздуха для осуществления рециркуляции;
3 - первый фильтр для очистки воздуха;
4 - калорифер;
5 - второй фильтр для очистки воздуха;
6 - устройство для увлажнения/сушки воздуха;
7 - воздуховод высушенного, очищенного или
увлажненного воздуха.
11 марта 2011
26

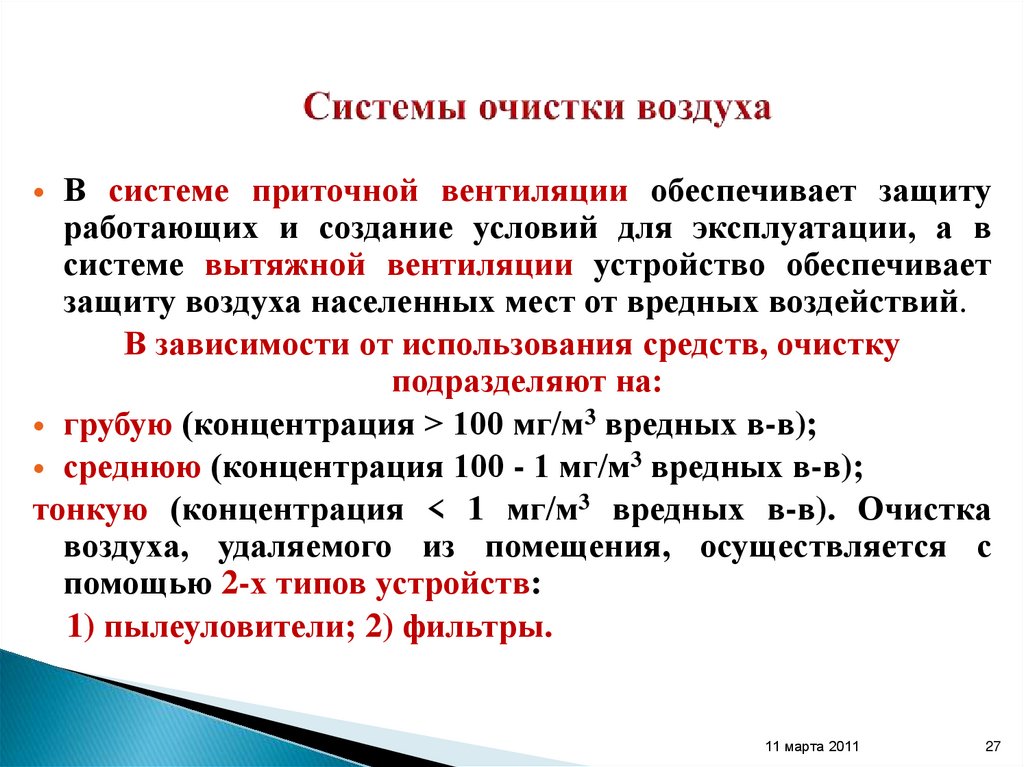

27. Системы очистки воздуха

В системе приточной вентиляции обеспечивает защиту
работающих и создание условий для эксплуатации, а в
системе вытяжной вентиляции устройство обеспечивает
защиту воздуха населенных мест от вредных воздействий.
В зависимости от использования средств, очистку
подразделяют на:
грубую (концентрация > 100 мг/м3 вредных в-в);
среднюю (концентрация 100 - 1 мг/м3 вредных в-в);
тонкую (концентрация < 1 мг/м3 вредных в-в). Очистка
воздуха, удаляемого из помещения, осуществляется с
помощью 2-х типов устройств:
1) пылеуловители; 2) фильтры.
11 марта 2011
27

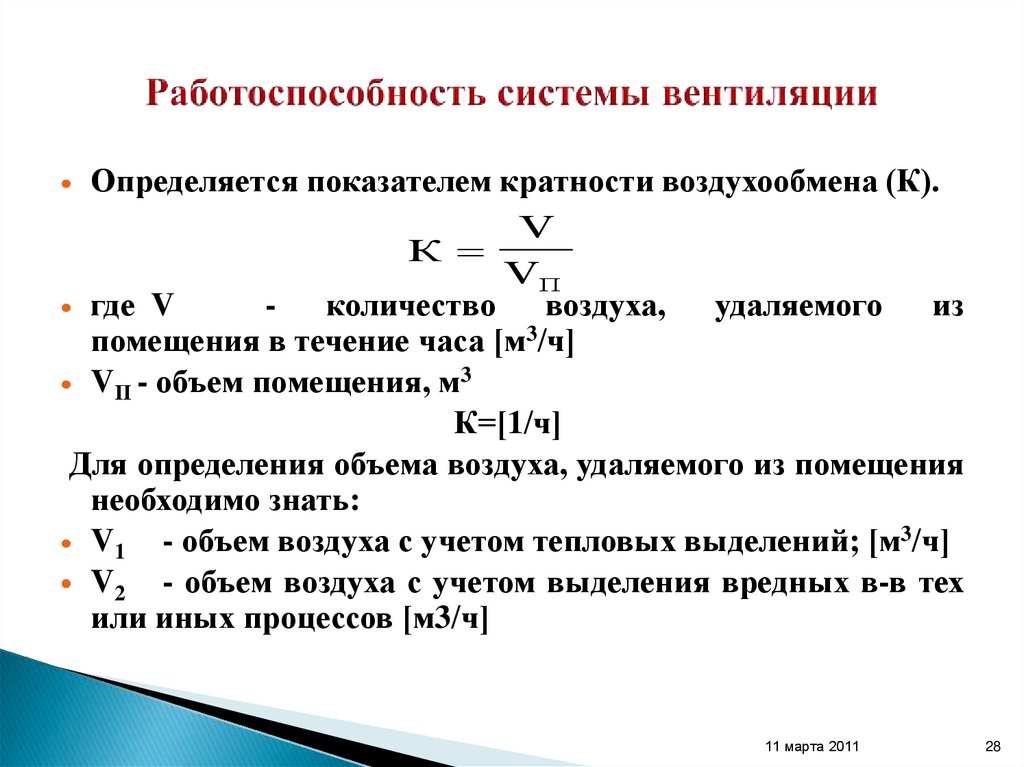

28. Работоспособность системы вентиляции

Определяется показателем кратности воздухообмена (К).
V
К
VП
где V
количество
воздуха,
удаляемого
из
помещения в течение часа [м3/ч]
VП - объем помещения, м3
К=[1/ч]
Для определения объема воздуха, удаляемого из помещения
необходимо знать:
V1
- объем воздуха с учетом тепловых выделений; [м3/ч]
V2
- объем воздуха с учетом выделения вредных в-в тех
или иных процессов [м3/ч]
11 марта 2011
28

29.

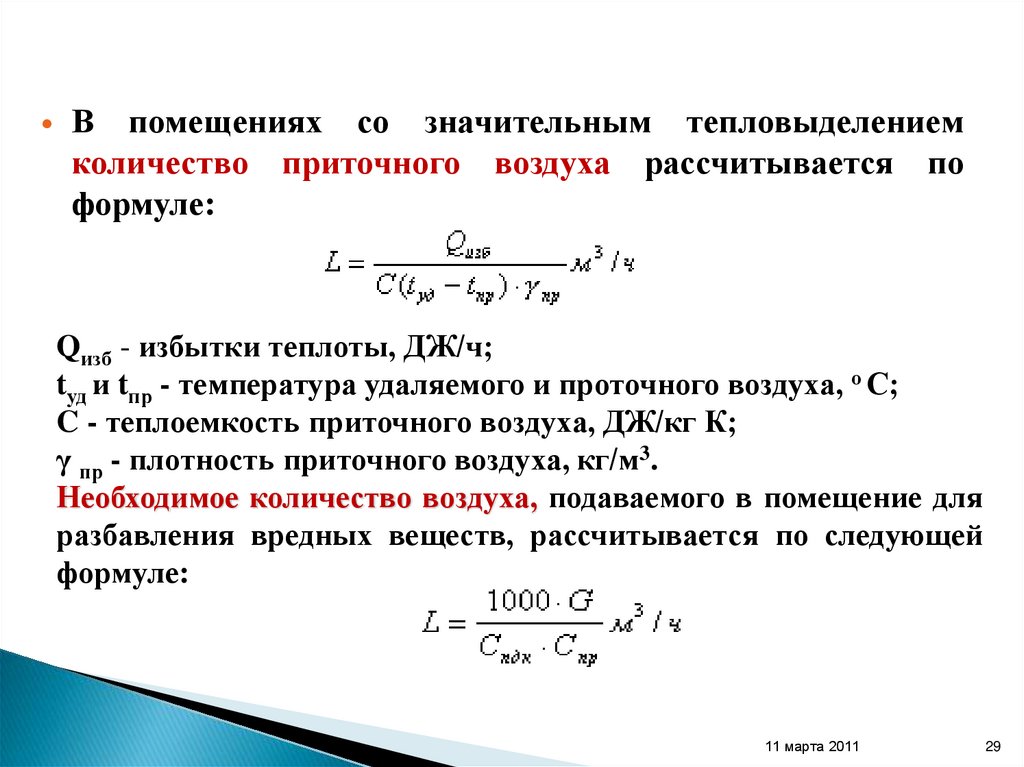

В помещениях со значительным тепловыделением
количество приточного воздуха рассчитывается по
формуле:
Qизб - избытки теплоты, ДЖ/ч;
tуд и tпр - температура удаляемого и проточного воздуха, о С;
C - теплоемкость приточного воздуха, ДЖ/кг К;
γ пр - плотность приточного воздуха, кг/м3.

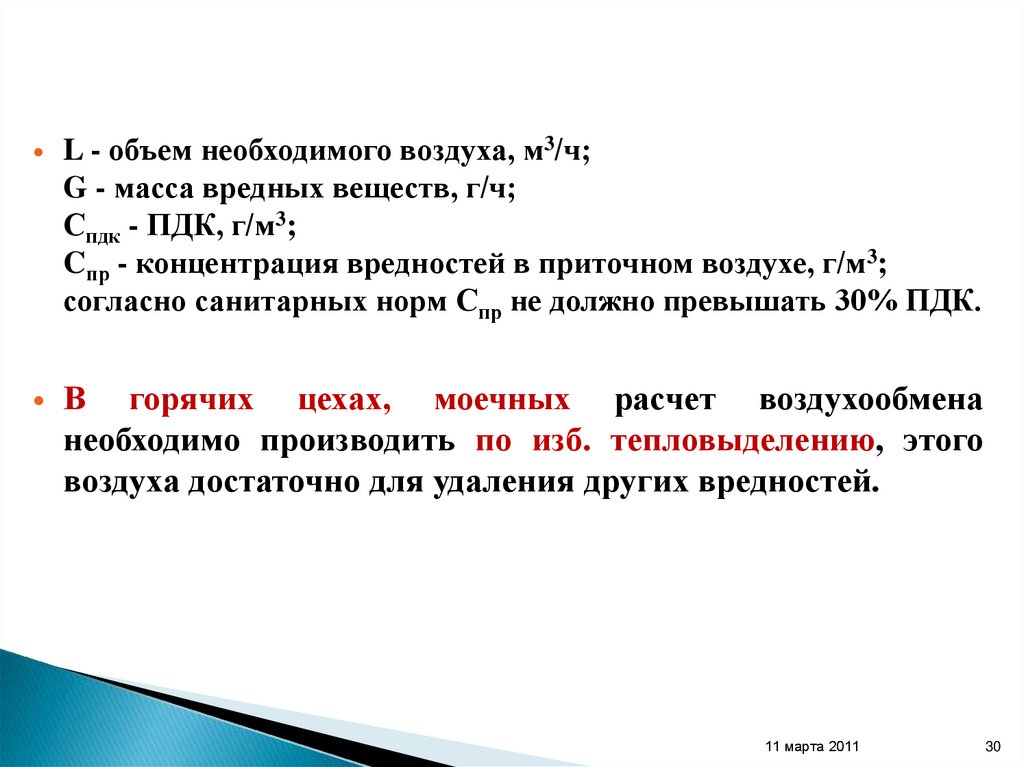

Необходимое количество воздуха, подаваемого в помещение для
разбавления вредных веществ, рассчитывается по следующей
формуле:
11 марта 2011
29

30.

L - объем необходимого воздуха, м3/ч;
G - масса вредных веществ, г/ч;
Спдк - ПДК, г/м3;
Cпр - концентрация вредностей в приточном воздухе, г/м3;
согласно санитарных норм Спр не должно превышать 30% ПДК.
В горячих цехах, моечных расчет воздухообмена
необходимо производить по изб. тепловыделению, этого
воздуха достаточно для удаления других вредностей.
11 марта 2011
30

31.

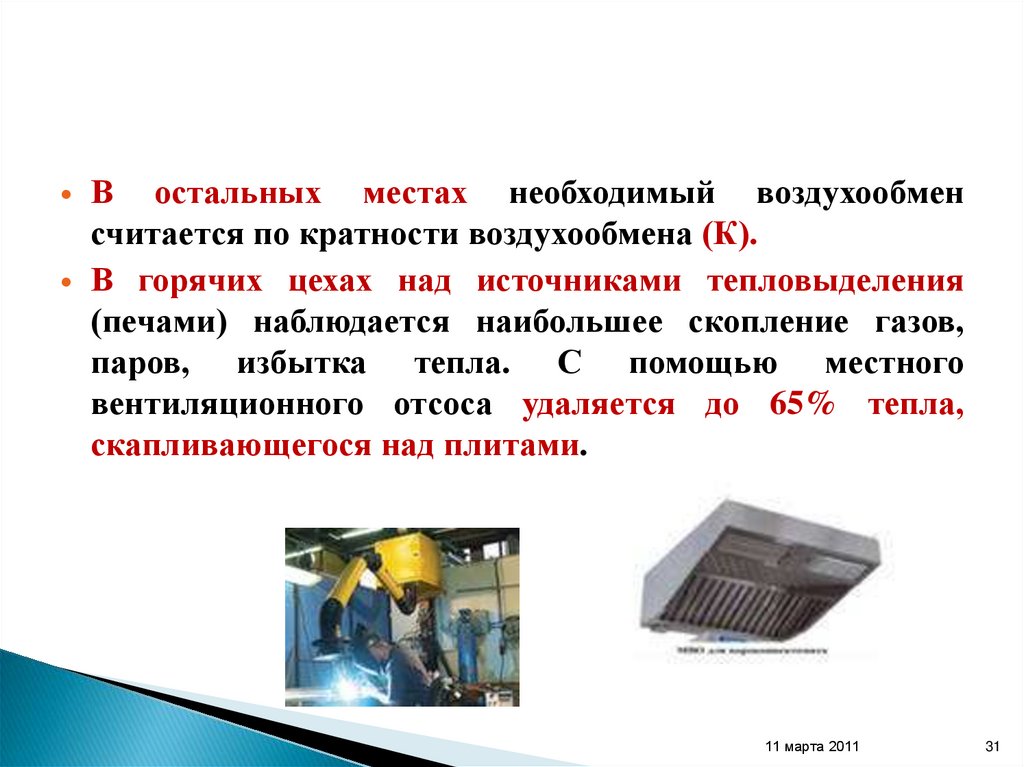

В остальных местах необходимый воздухообмен
считается по кратности воздухообмена (К).
В горячих цехах над источниками тепловыделения
(печами) наблюдается наибольшее скопление газов,
паров, избытка тепла. С помощью местного
вентиляционного отсоса удаляется до 65% тепла,
скапливающегося над плитами.
11 марта 2011
31
