Электрогенератор

1. Электрогенератор

ЭЛЕКТРОГЕНЕРАТОР
Устройство и принцип работы

2.

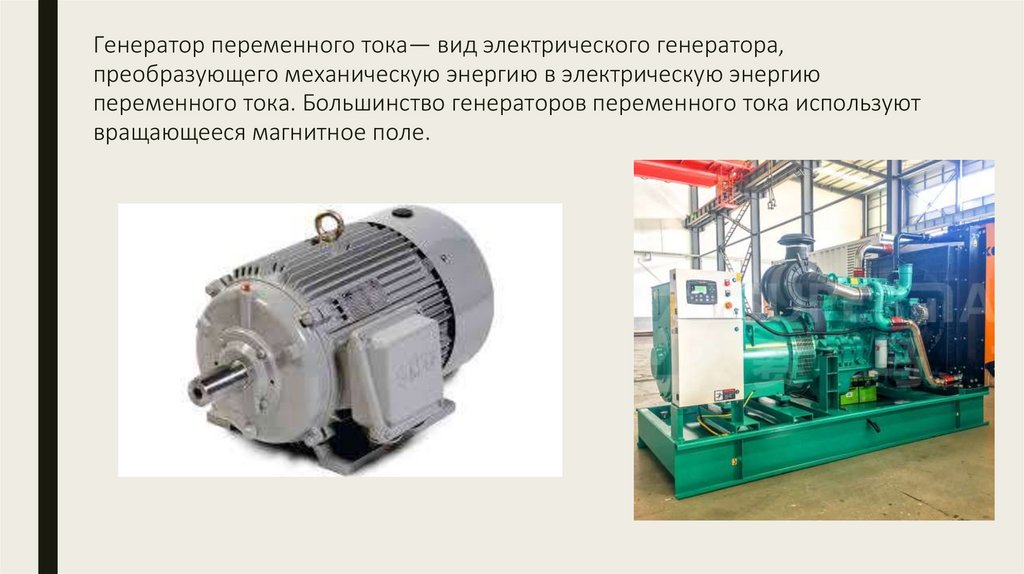

Генератор переменного тока— вид электрического генератора,
преобразующего механическую энергию в электрическую энергию
переменного тока. Большинство генераторов переменного тока используют
вращающееся магнитное поле.

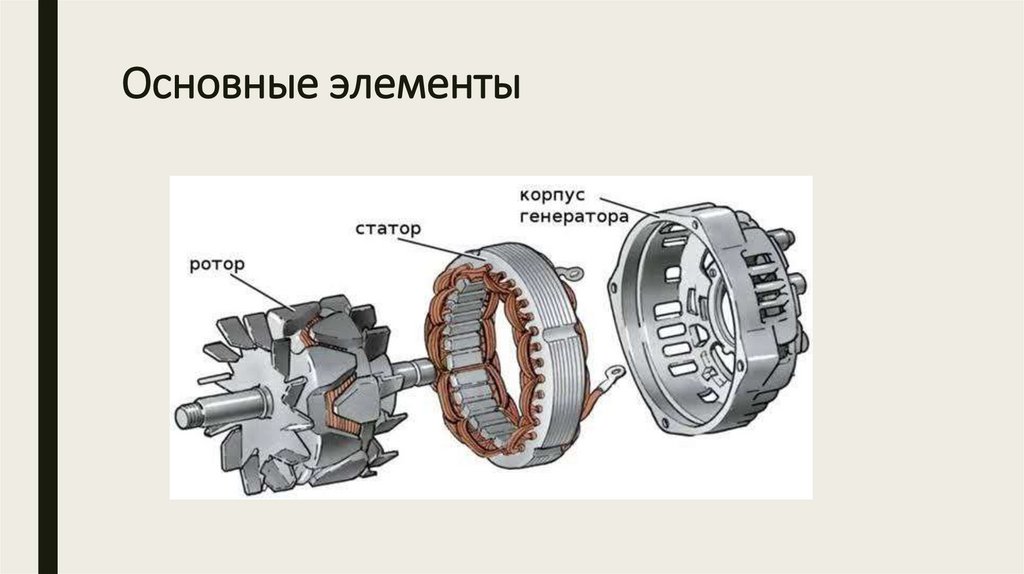

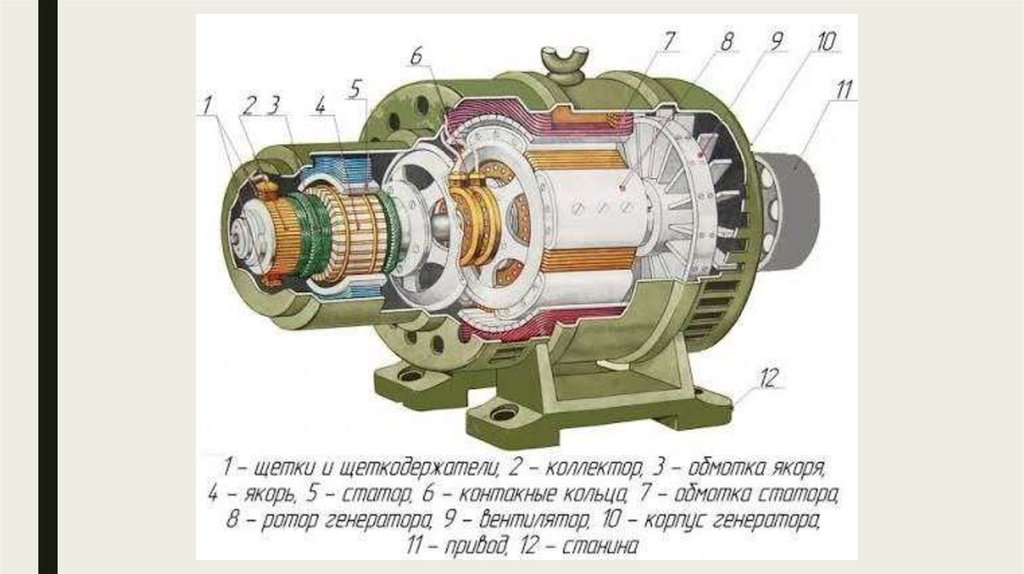

3. Основные элементы

4.

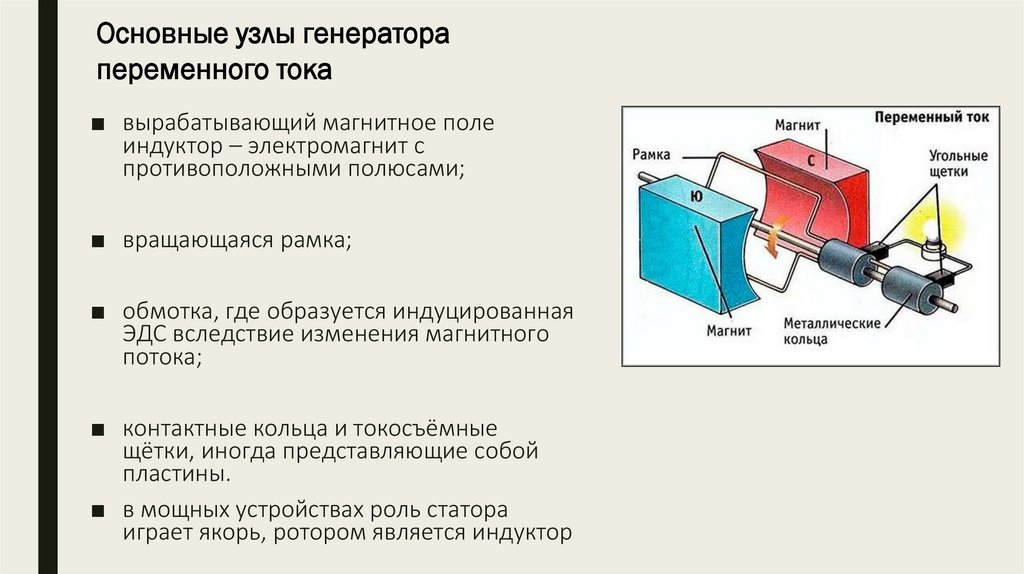

Основные узлы генератора
переменного тока
■ вырабатывающий магнитное поле
индуктор – электромагнит с
противоположными полюсами;
■ вращающаяся рамка;
■ обмотка, где образуется индуцированная
ЭДС вследствие изменения магнитного
потока;
■ контактные кольца и токосъёмные
щётки, иногда представляющие собой
пластины.
■ в мощных устройствах роль статора
играет якорь, ротором является индуктор

5. Принцип действия генератора основан на законе электромагнитной индукции — индуцирование электродвижущей силы в прямоугольном

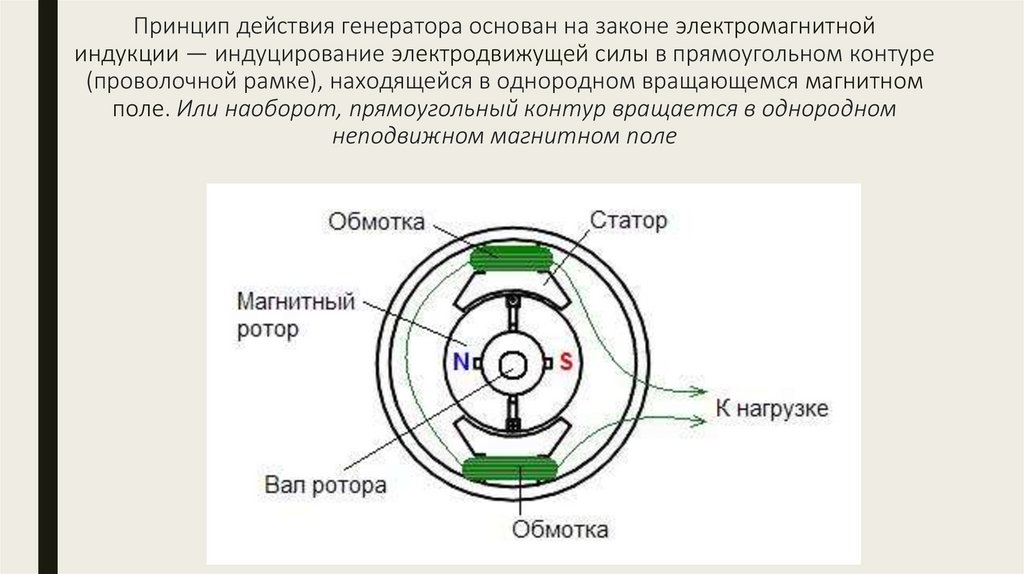

Принцип действия генератора основан на законе электромагнитной
индукции — индуцирование электродвижущей силы в прямоугольном контуре
(проволочной рамке), находящейся в однородном вращающемся магнитном
поле. Или наоборот, прямоугольный контур вращается в однородном
неподвижном магнитном поле

6.

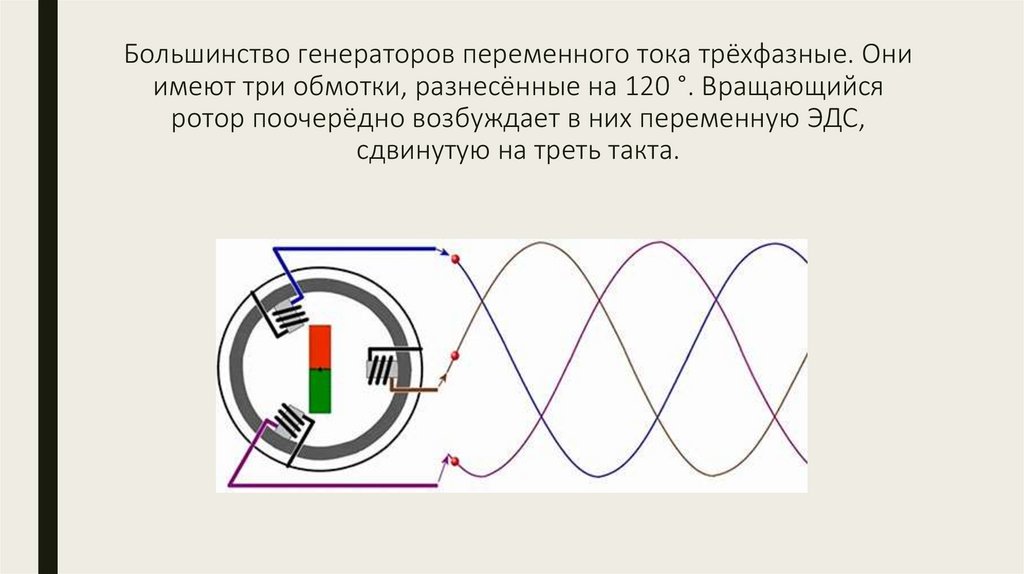

7. Большинство генераторов переменного тока трёхфазные. Они имеют три обмотки, разнесённые на 120 °. Вращающийся ротор поочерёдно

возбуждает в них переменную ЭДС,
сдвинутую на треть такта.
