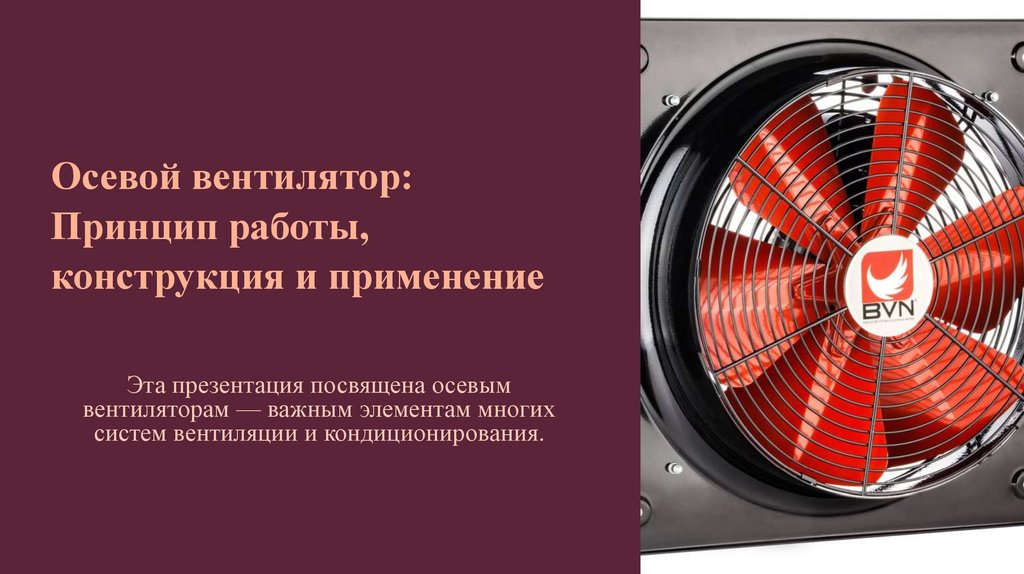

Осевой вентилятор:
Принцип работы,
конструкция и применение
Эта презентация посвящена осевым
вентиляторам — важным элементам многих
систем вентиляции и кондиционирования.

2.

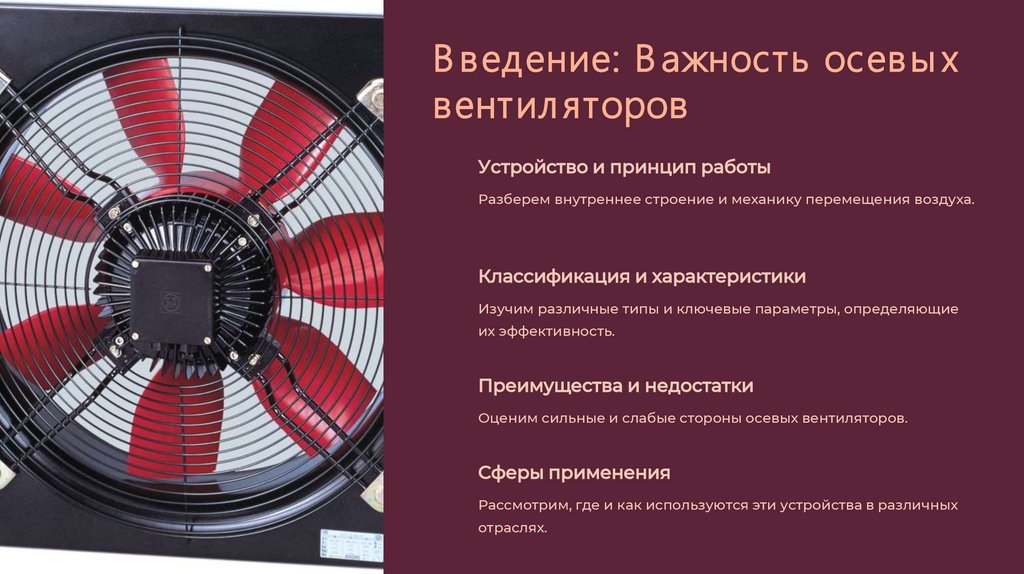

В ведение: В ажность осев ы х
вентил яторов
Устройство и принцип работы
Разберем внутреннее строение и механику перемещения воздуха.
Классификация и характеристики
Изучим различные типы и ключевые параметры, определяющие
их эффективность.
Преимущества и недостатки
Оценим сильные и слабые стороны осевых вентиляторов.
Сферы применения
Рассмотрим, где и как используются эти устройства в различных
отраслях.

3.

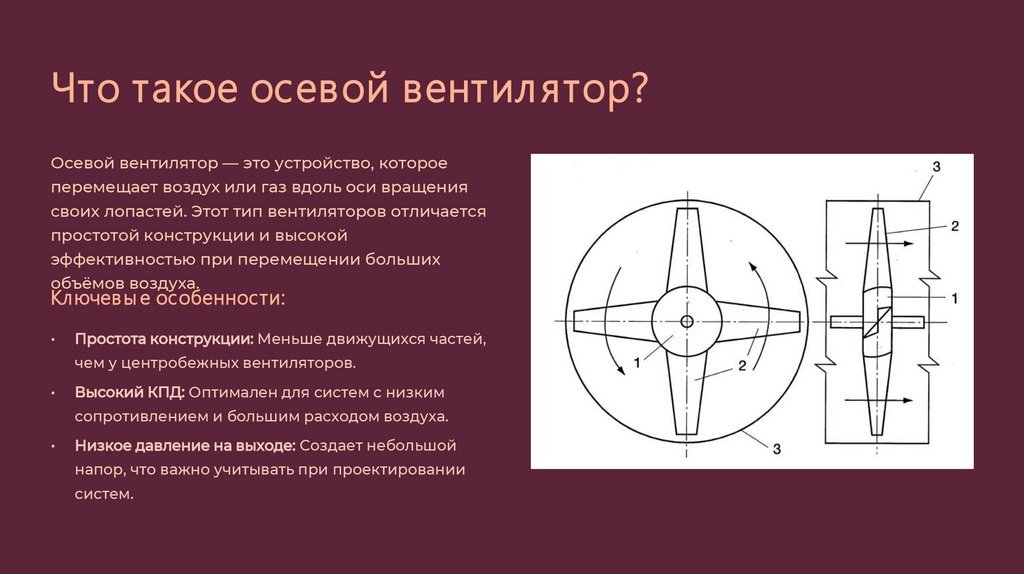

Что такое осевой вентил ятор?
Осевой вентилятор — это устройство, которое
перемещает воздух или газ вдоль оси вращения
своих лопастей. Этот тип вентиляторов отличается
простотой конструкции и высокой
эффективностью при перемещении больших
объёмов воздуха.
Ключевы е особенности:
Простота конструкции: Меньше движущихся частей,
чем у центробежных вентиляторов.
Высокий КПД: Оптимален для систем с низким
сопротивлением и большим расходом воздуха.
Низкое давление на выходе: Создает небольшой
напор, что важно учитывать при проектировании
систем.

4.

История создания осев ы х
вентил яторов
1
Древние Прототипы
Первые концепции осевого перемещения воздуха появились в Древнем
Китае и Египте в виде ручных вееров и примитивных ветряных мельниц,
использующих энергию ветра.
2
XIX Век: Промышленное Развитие
В XIX веке, с развитием металлургии и машиностроения, были разработаны
первые промышленные осевые вентиляторы для вентиляции шахт и фабрик.
3
XX Век: Расцвет и Применение
Широкое применение осевые вентиляторы получили в XX веке благодаря
развитию авиации (пропеллеры) и систем отопления, вентиляции и
кондиционирования (HVAC), став неотъемлемой частью современной
инфраструктуры.

5.

Принцип работы: Как двигается воздух?
Принцип работы осевого вентилятора основан на создании
осевого потока воздуха.
Захват воздуха: Вращающиеся лопасти захватывают воздух из
окружающей среды.
Перемещение вдоль оси: Благодаря аэродинамической форме
лопастей, воздух перемещается строго вдоль оси вращения.
Преобразование энергии: Механическая энергия двигателя
преобразуется в кинетическую энергию воздушного потока.
Незначительное повышение давления: Основная задача осевых
вентиляторов — перемещение больших объёмов воздуха, а не
создание высокого статического давления.

6.

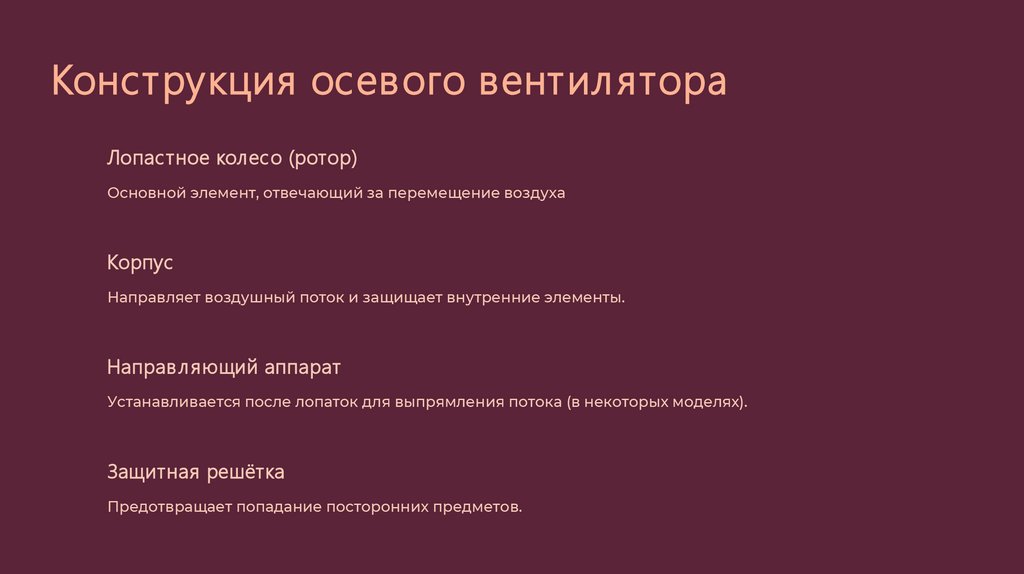

Конструкция осевого вентил ятора
Лопастное колес о (ротор)
Основной элемент, отвечающий за перемещение воздуха
Корпус
Направляет воздушный поток и защищает внутренние элементы.
Направл яющий аппарат
Устанавливается после лопаток для выпрямления потока (в некоторых моделях).
Защитная решётка
Предотвращает попадание посторонних предметов.

7.

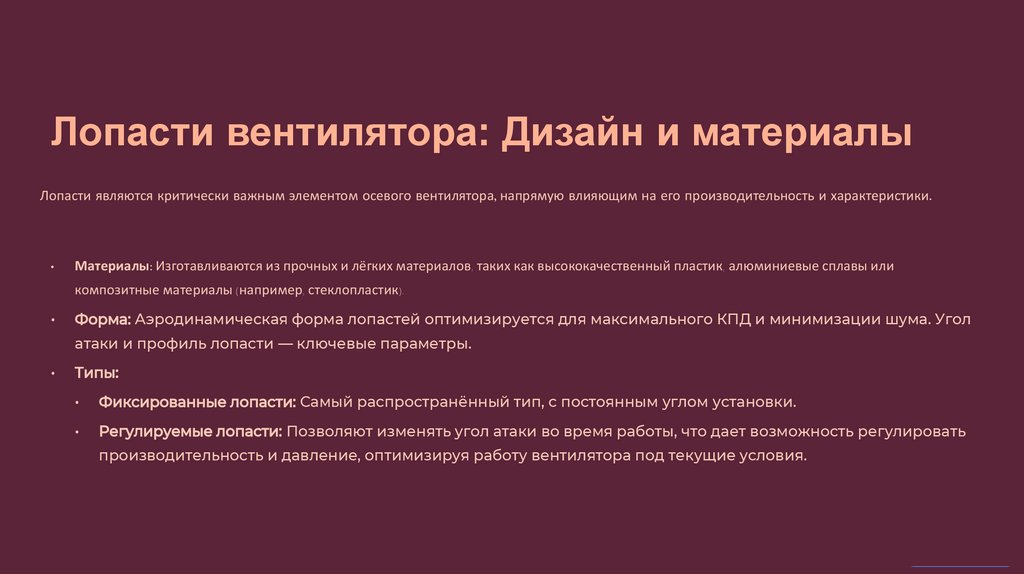

Лопасти вентилятора: Дизайн и материалы
Лопасти являются критически важным элементом осевого вентилятора, напрямую влияющим на его производительность и характеристики.
Материалы: Изготавливаются из прочных и лёгких материалов, таких как высококачественный пластик, алюминиевые сплавы или
композитные материалы (например, стеклопластик).
Форма: Аэродинамическая форма лопастей оптимизируется для максимального КПД и минимизации шума. Угол
атаки и профиль лопасти — ключевые параметры.
Типы:
Фиксированные лопасти: Самый распространённый тип, с постоянным углом установки.
Регулируемые лопасти: Позволяют изменять угол атаки во время работы, что дает возможность регулировать
производительность и давление, оптимизируя работу вентилятора под текущие условия.

8.

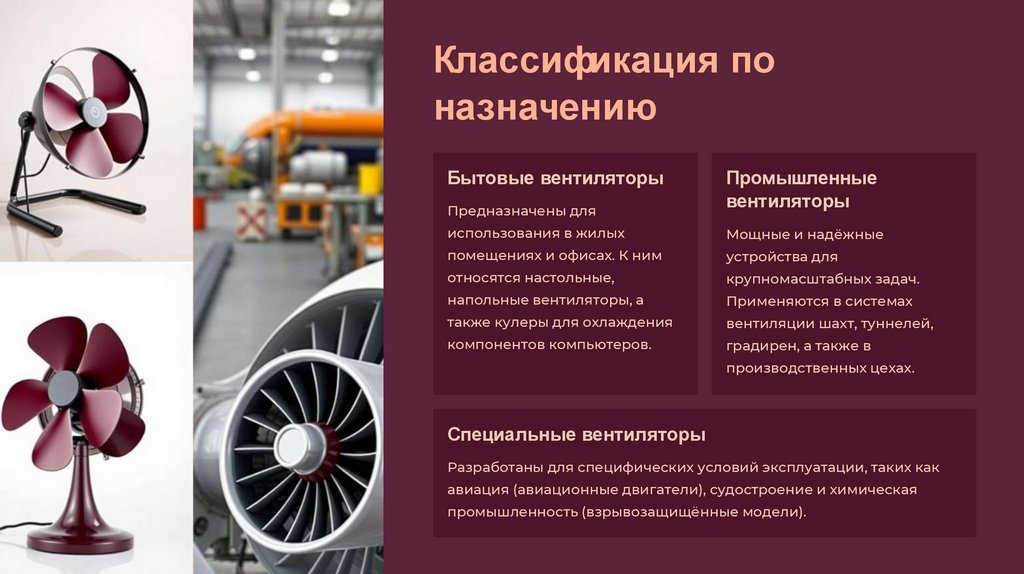

Классификация по
назначению
Бытовые вентиляторы
Предназначены для
Промышленные
вентиляторы
использования в жилых
Мощные и надёжные
помещениях и офисах. К ним
устройства для
относятся настольные,
крупномасштабных задач.
напольные вентиляторы, а
Применяются в системах
также кулеры для охлаждения
вентиляции шахт, туннелей,
компонентов компьютеров.
градирен, а также в
производственных цехах.
Специальные вентиляторы
Разработаны для специфических условий эксплуатации, таких как
авиация (авиационные двигатели), судостроение и химическая
промышленность (взрывозащищённые модели).

9.

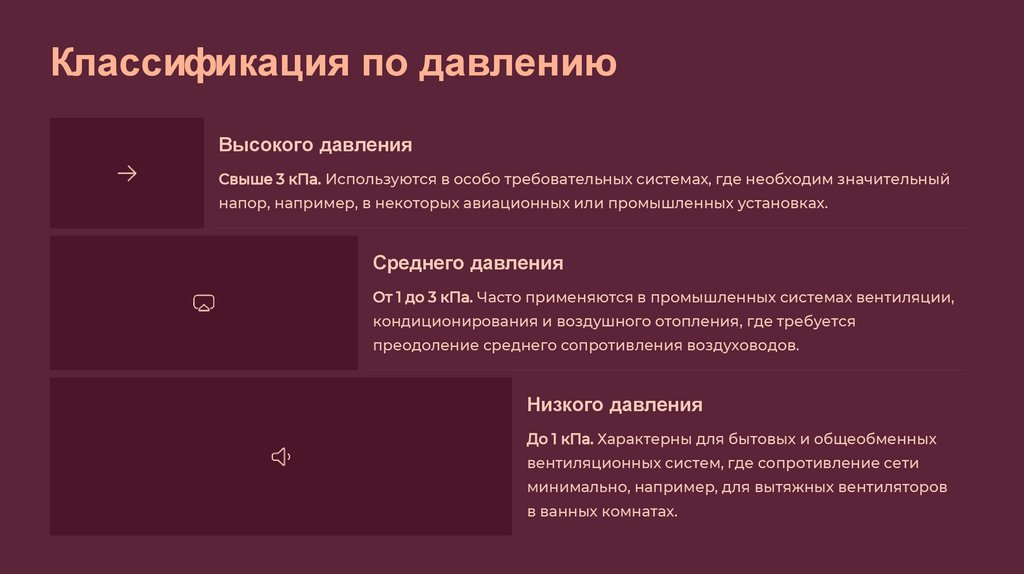

Классификация по давлению
Высокого давления
Свыше 3 кПа. Используются в особо требовательных системах, где необходим значительный
напор, например, в некоторых авиационных или промышленных установках.
Среднего давления
От 1 до 3 кПа. Часто применяются в промышленных системах вентиляции,
кондиционирования и воздушного отопления, где требуется
преодоление среднего сопротивления воздуховодов.
Низкого давления
До 1 кПа. Характерны для бытовых и общеобменных
вентиляционных систем, где сопротивление сети
минимально, например, для вытяжных вентиляторов
в ванных комнатах.

10.

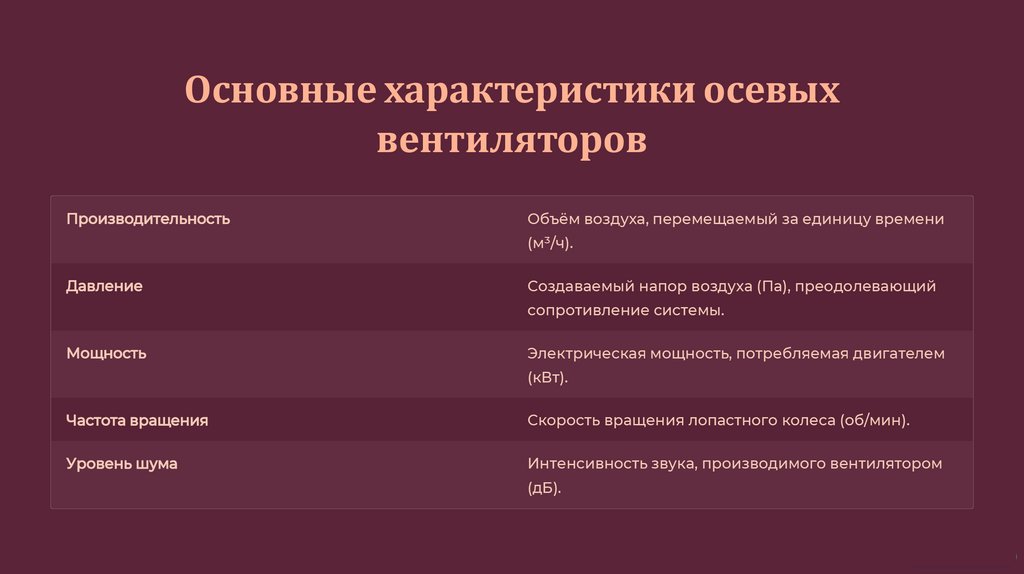

Основные характеристики осевых
вентиляторов
Производительность
Объём воздуха, перемещаемый за единицу времени
(м³/ч).
Давление
Создаваемый напор воздуха (Па), преодолевающий
сопротивление системы.
Мощность
Электрическая мощность, потребляемая двигателем
(кВт).
Частота вращения
Скорость вращения лопастного колеса (об/мин).
Уровень шума
Интенсивность звука, производимого вентилятором
(дБ).

11.

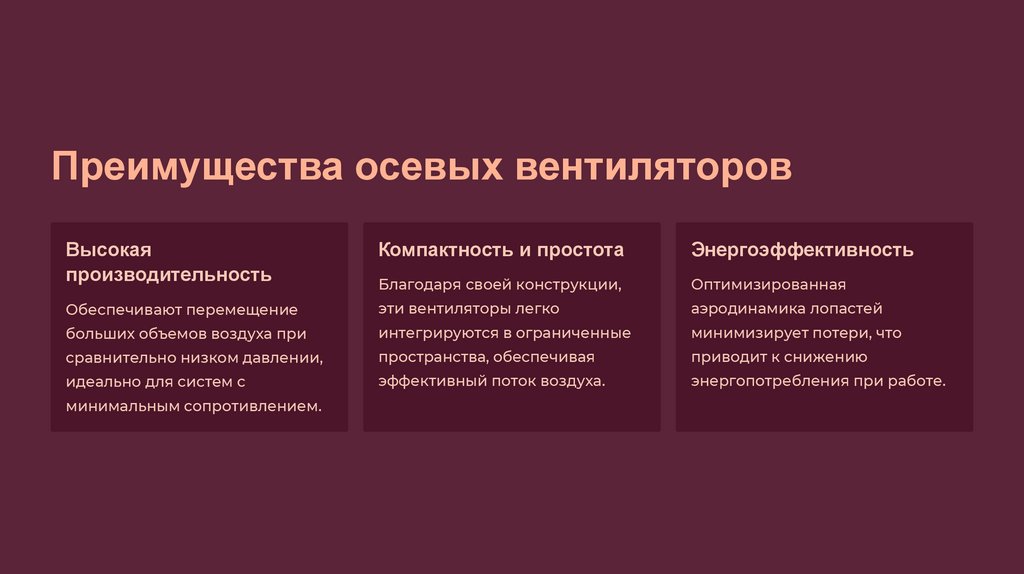

Преимущества осевых вентиляторов
Высокая
производительность
Компактность и простота
Энергоэффективность
Благодаря своей конструкции,
Оптимизированная
Обеспечивают перемещение
эти вентиляторы легко
аэродинамика лопастей
больших объемов воздуха при
интегрируются в ограниченные
минимизирует потери, что
сравнительно низком давлении,
пространства, обеспечивая
приводит к снижению
идеально для систем с
эффективный поток воздуха.
энергопотребления при работе.
минимальным сопротивлением.

12.

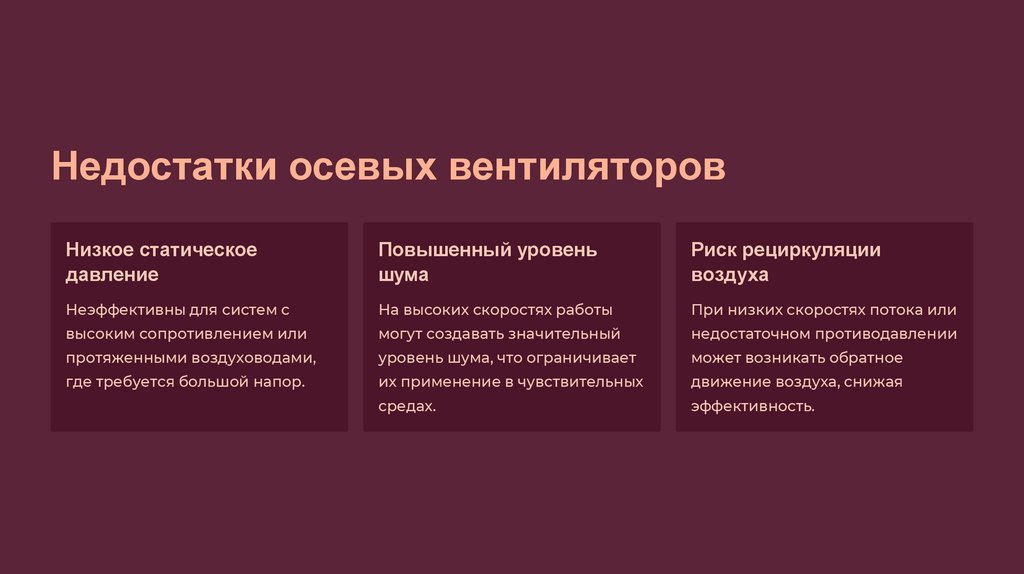

Недостатки осевых вентиляторов
Низкое статическое
давление
Повышенный уровень
шума
Риск рециркуляции
воздуха
Неэффективны для систем с
На высоких скоростях работы
При низких скоростях потока или
высоким сопротивлением или
могут создавать значительный
недостаточном противодавлении
протяженными воздуховодами,
уровень шума, что ограничивает
может возникать обратное
где требуется большой напор.
их применение в чувствительных
движение воздуха, снижая
средах.
эффективность.

13.

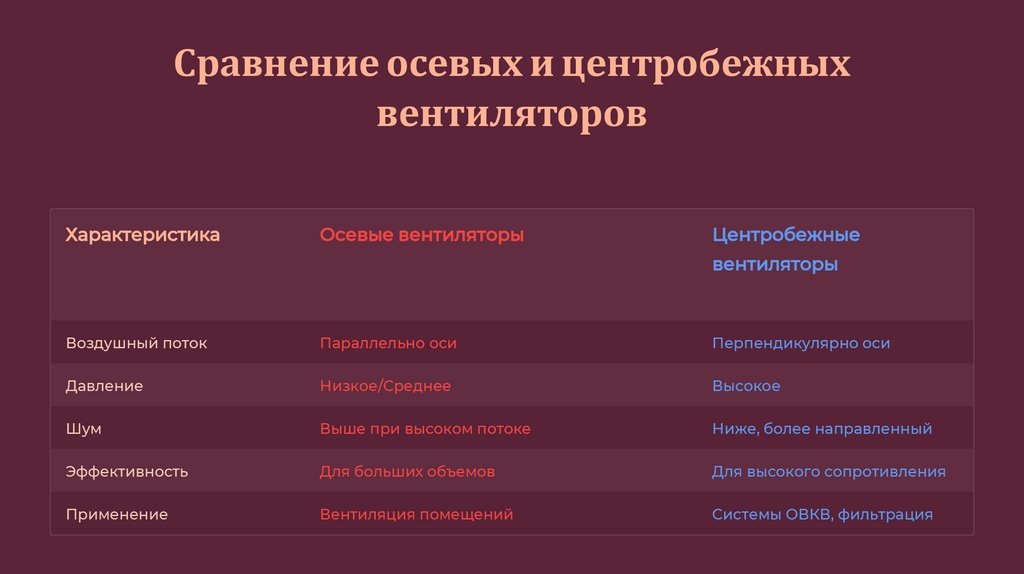

Сравнение осевых и центробежных
вентиляторов
Характеристика
Осевые вентиляторы
Центробежные
вентиляторы
Воздушный поток
Параллельно оси
Перпендикулярно оси
Давление
Низкое/Среднее
Высокое
Шум
Выше при высоком потоке
Ниже, более направленный
Эффективность
Для больших объемов
Для высокого сопротивления
Применение
Вентиляция помещений
Системы ОВКВ, фильтрация

14.

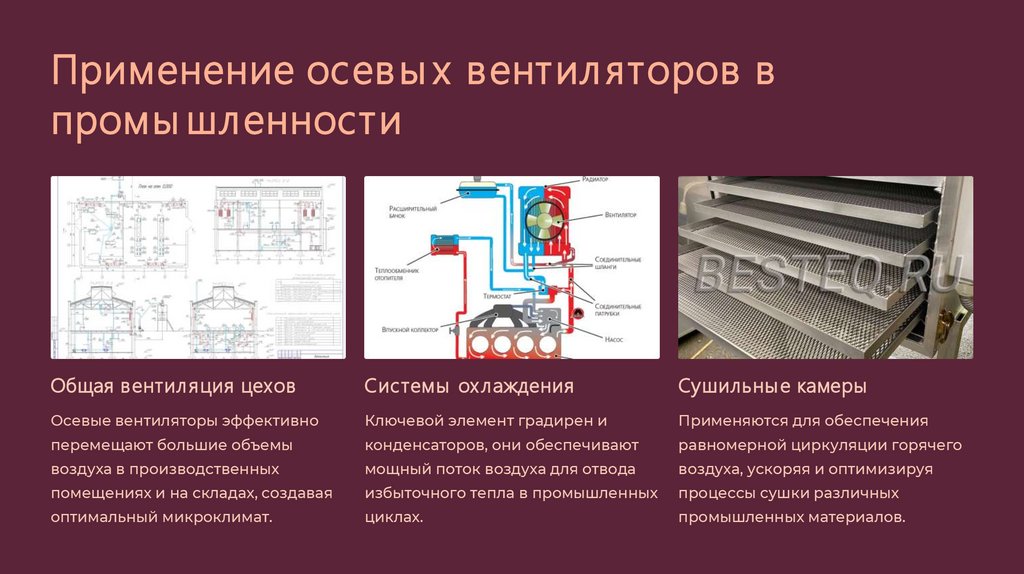

Применение осев ы х вентил яторов в
промы шленности
Общая вентил яция цехов
Системы ох лаждения
Сушильны е камеры
Осевые вентиляторы эффективно
Ключевой элемент градирен и
Применяются для обеспечения
перемещают большие объемы
конденсаторов, они обеспечивают
равномерной циркуляции горячего
воздуха в производственных
мощный поток воздуха для отвода
воздуха, ускоряя и оптимизируя
помещениях и на складах, создавая
избыточного тепла в промышленных
процессы сушки различных
оптимальный микроклимат.
циклах.
промышленных материалов.

15.

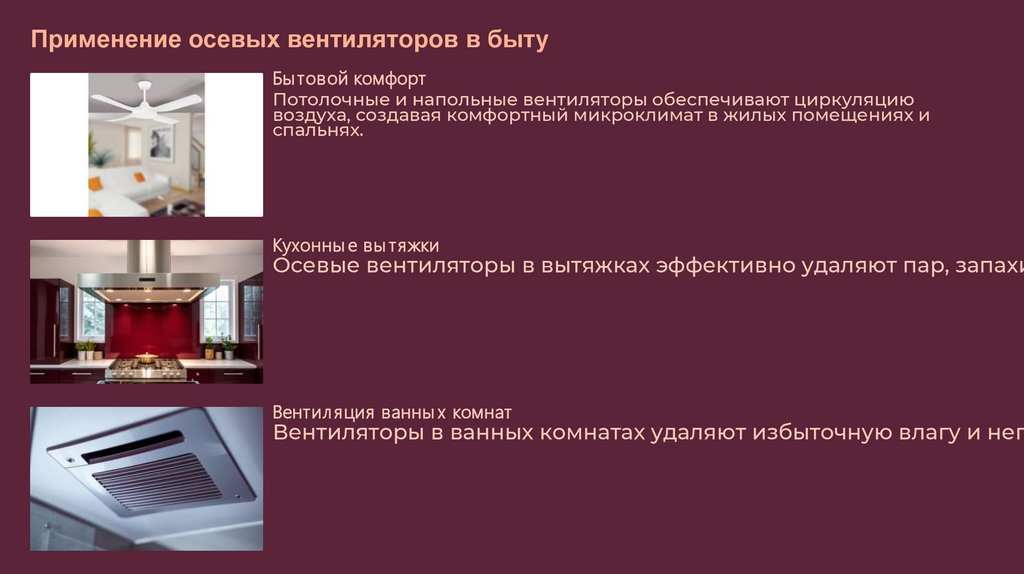

Применение осевых вентиляторов в быту
Бы товой комфорт
Потолочные и напольные вентиляторы обеспечивают циркуляцию
воздуха, создавая комфортный микроклимат в жилых помещениях и
спальнях.
Кухонны е вы тяжки
Осевые вентиляторы в вытяжках эффективно удаляют пар, запахи
Вентил яция ванны х комнат
Вентиляторы в ванных комнатах удаляют избыточную влагу и неп

16.

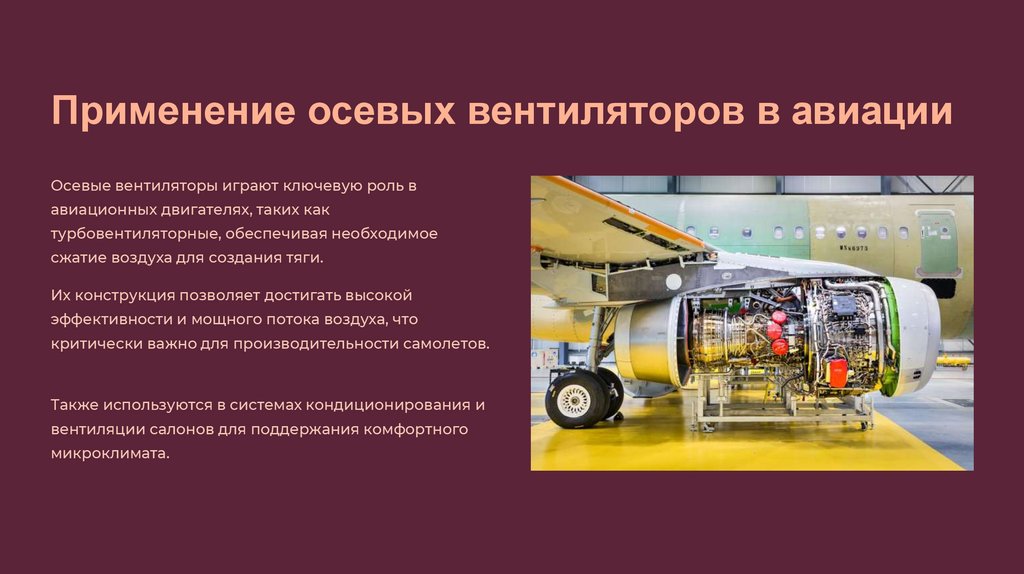

Применение осевых вентиляторов в авиации
Осевые вентиляторы играют ключевую роль в
авиационных двигателях, таких как
турбовентиляторные, обеспечивая необходимое
сжатие воздуха для создания тяги.
Их конструкция позволяет достигать высокой
эффективности и мощного потока воздуха, что
критически важно для производительности самолетов.
Также используются в системах кондиционирования и
вентиляции салонов для поддержания комфортного
микроклимата.

17.

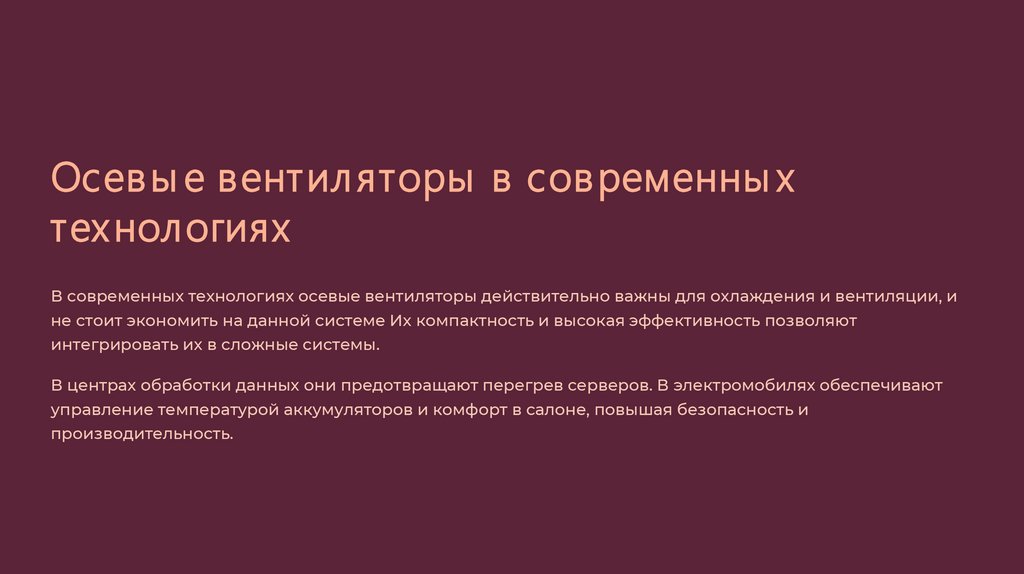

Осев ы е вентил яторы в сов ременны х
тех нол огиях
В современных технологиях осевые вентиляторы действительно важны для охлаждения и вентиляции, и
не стоит экономить на данной системе Их компактность и высокая эффективность позволяют
интегрировать их в сложные системы.
В центрах обработки данных они предотвращают перегрев серверов. В электромобилях обеспечивают
управление температурой аккумуляторов и комфорт в салоне, повышая безопасность и
производительность.

18.

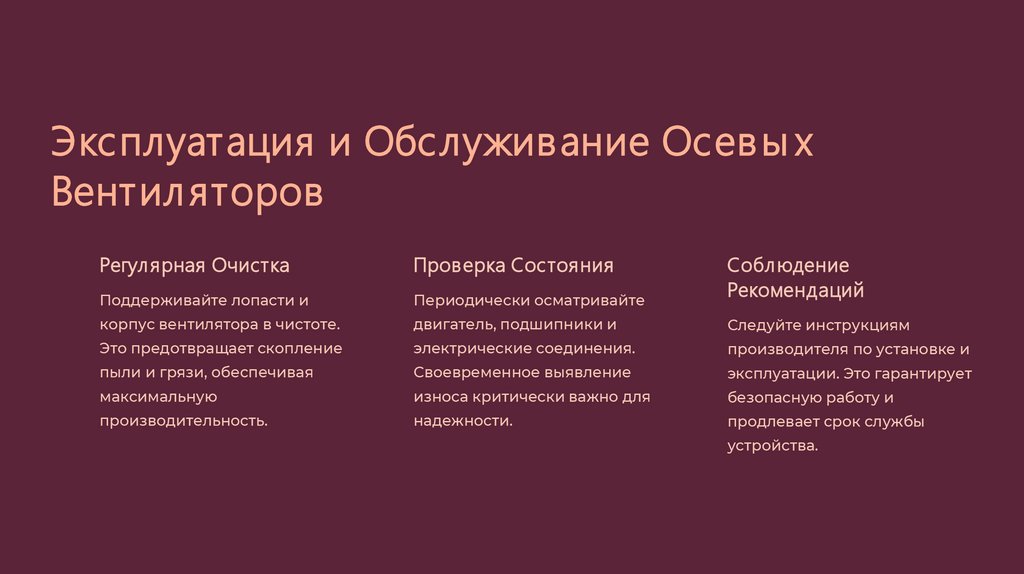

Эксплуатация и Обслуживание Осев ы х
Вентил яторов
Регул ярная Очистка
Проверка Состояния
Собл юдение
Рекомендаций
Поддерживайте лопасти и
Периодически осматривайте
корпус вентилятора в чистоте.
двигатель, подшипники и
Следуйте инструкциям
Это предотвращает скопление
электрические соединения.
производителя по установке и
пыли и грязи, обеспечивая
Своевременное выявление
эксплуатации. Это гарантирует
максимальную
износа критически важно для
безопасную работу и
производительность.
надежности.
продлевает срок службы
устройства.

19.

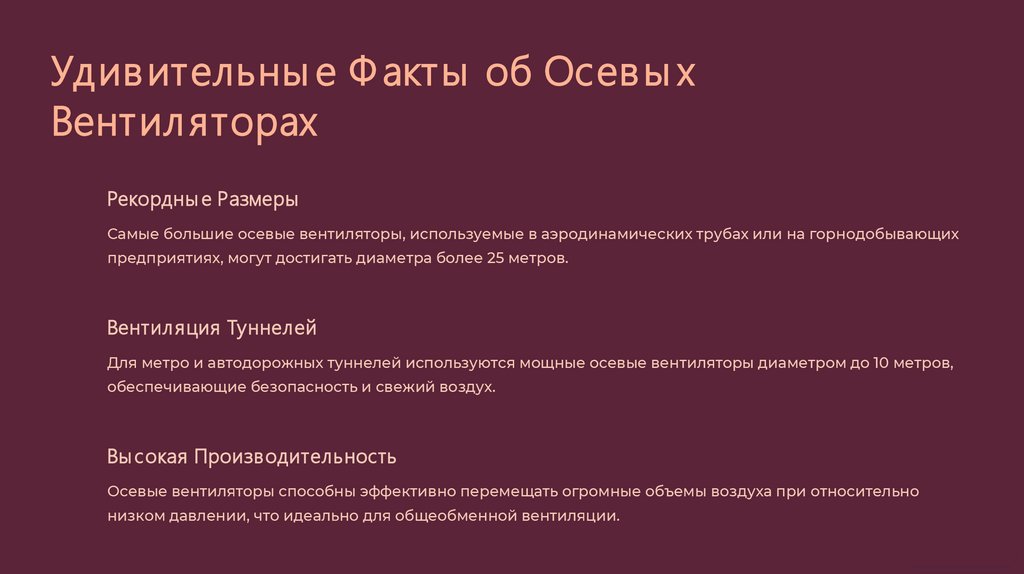

Удив ительны е Ф акты об Осев ы х
Вентил яторах
Рекордны е Размеры
Самые большие осевые вентиляторы, используемые в аэродинамических трубах или на горнодобывающих
предприятиях, могут достигать диаметра более 25 метров.
Вентил яция Туннелей
Для метро и автодорожных туннелей используются мощные осевые вентиляторы диаметром до 10 метров,
обеспечивающие безопасность и свежий воздух.
Вы сокая Производительность
Осевые вентиляторы способны эффективно перемещать огромные объемы воздуха при относительно
низком давлении, что идеально для общеобменной вентиляции.

20.

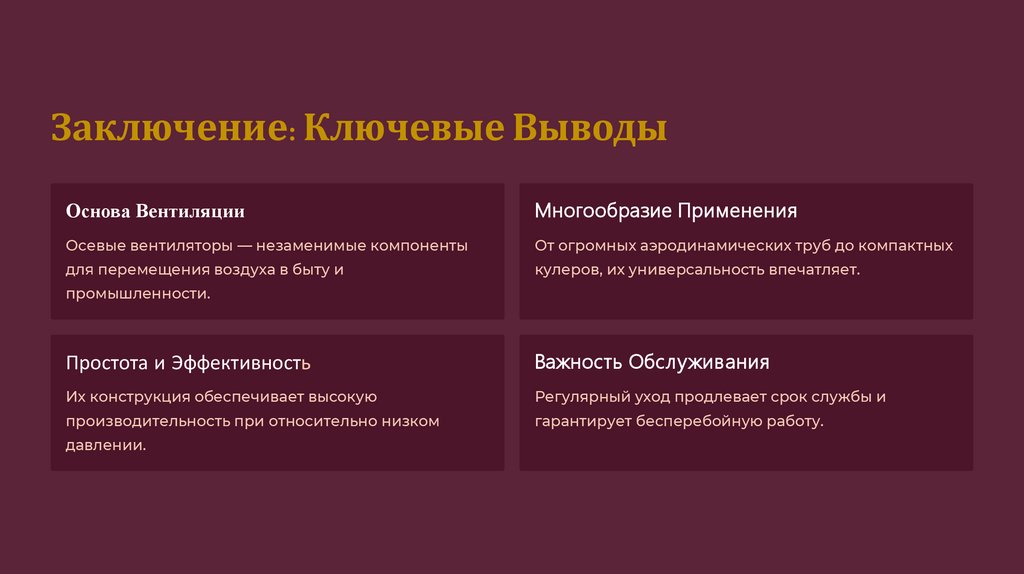

Заключение: Ключевые Выводы
Основа Вентиляции
Многообразие Применения
Осевые вентиляторы — незаменимые компоненты
От огромных аэродинамических труб до компактных
для перемещения воздуха в быту и
кулеров, их универсальность впечатляет.
промышленности.
Простота и Эффективность
Важность Обслуживания
Их конструкция обеспечивает высокую
Регулярный уход продлевает срок службы и
производительность при относительно низком
гарантирует бесперебойную работу.
давлении.
