ЗІП Т-72

1.

Циклова комісія військово-технічних дисциплін
300 навчальний танковий полк
ЗІП ТАНКА ТА ЗАСОБИ ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ

2.

ЗІП машини і засоби технічного
обслуговування
Призначення і укладання комплекту ЗІП

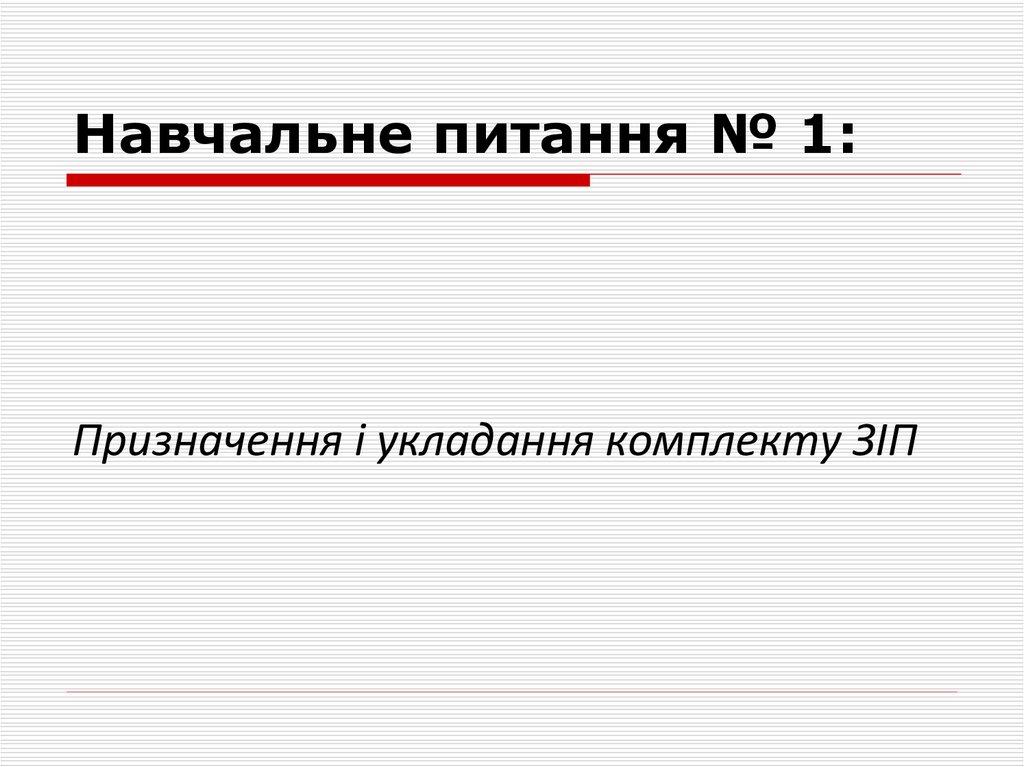

3. Навчальне питання № 1:

Призначення і укладання комплекту ЗІП

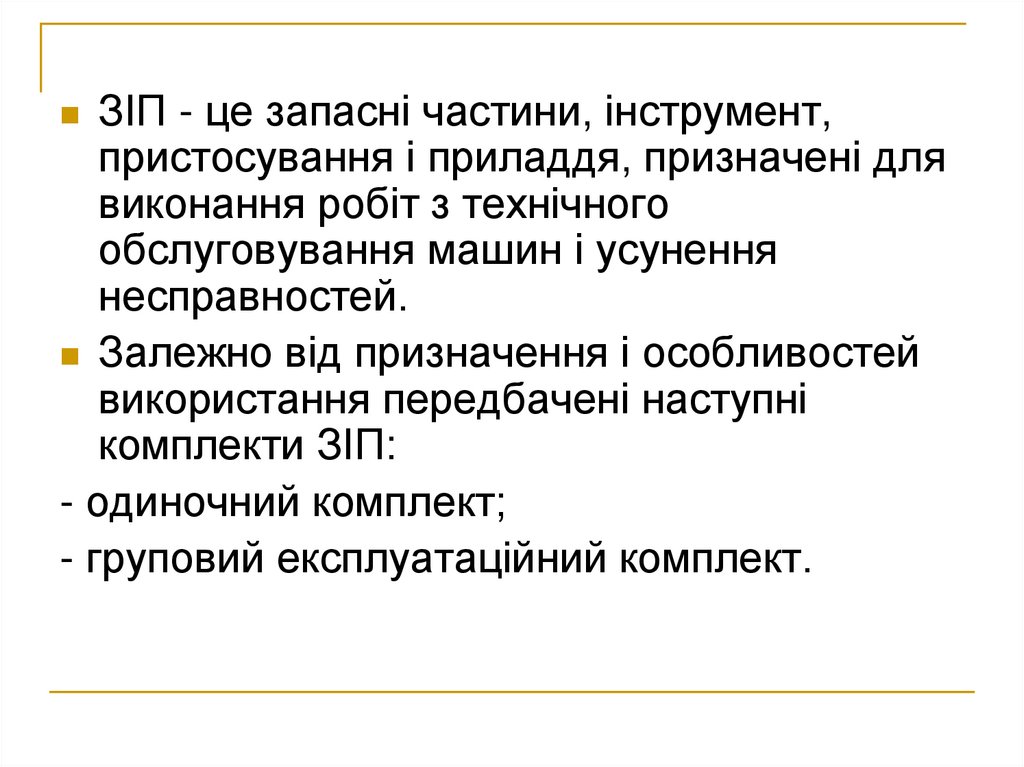

ЗІП - це запасні частини, інструмент,
пристосування і приладдя, призначені для
виконання робіт з технічного
обслуговування машин і усунення
несправностей.
Залежно від призначення і особливостей
використання передбачені наступні
комплекти ЗІП:
- одиночний комплект;
- груповий експлуатаційний комплект.

5.

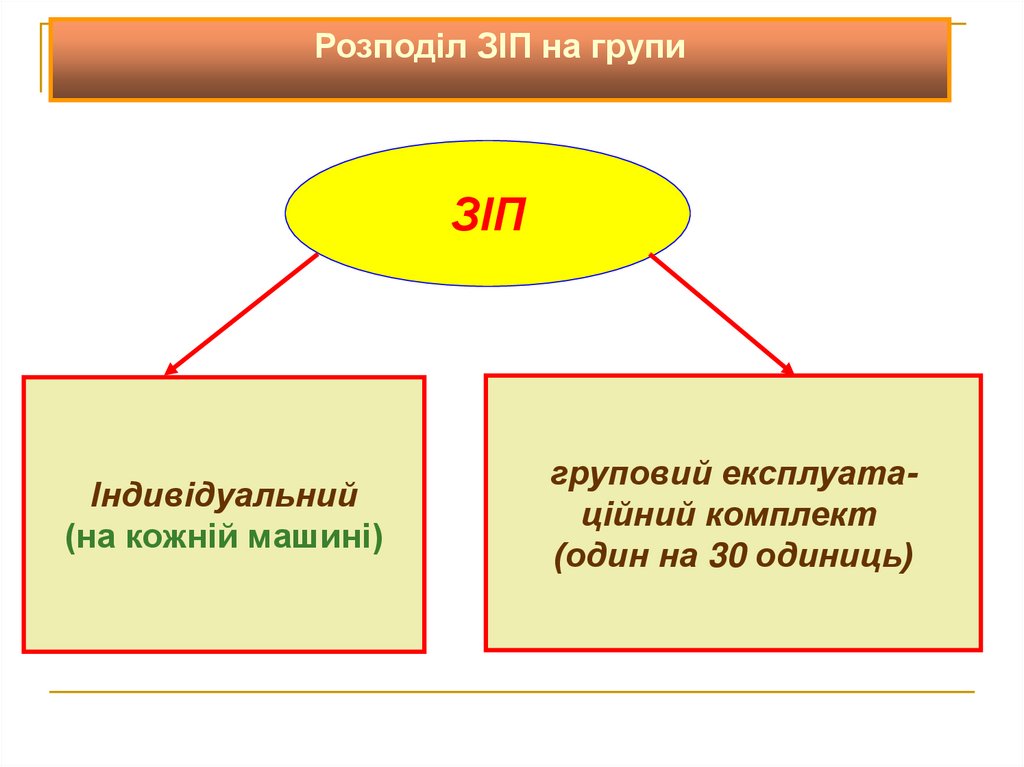

Розподіл ЗІП на групи
ЗІП
Індивідуальний
(на кожній машині)
груповий експлуатаційний комплект
(один на 30 одиниць)

6.

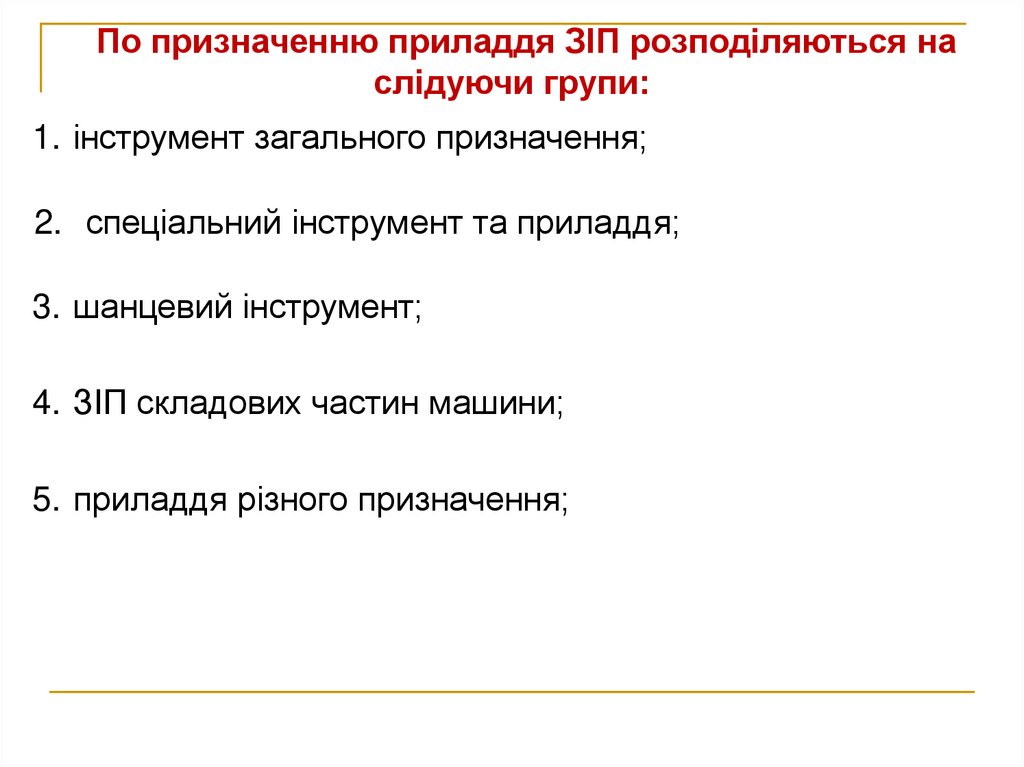

По призначенню приладдя ЗІП розподіляються на
слідуючи групи:
1. інструмент загального призначення;
2. спеціальний інструмент та приладдя;
3. шанцевий інструмент;
4. ЗІП складових частин машини;
5. приладдя різного призначення;

7.

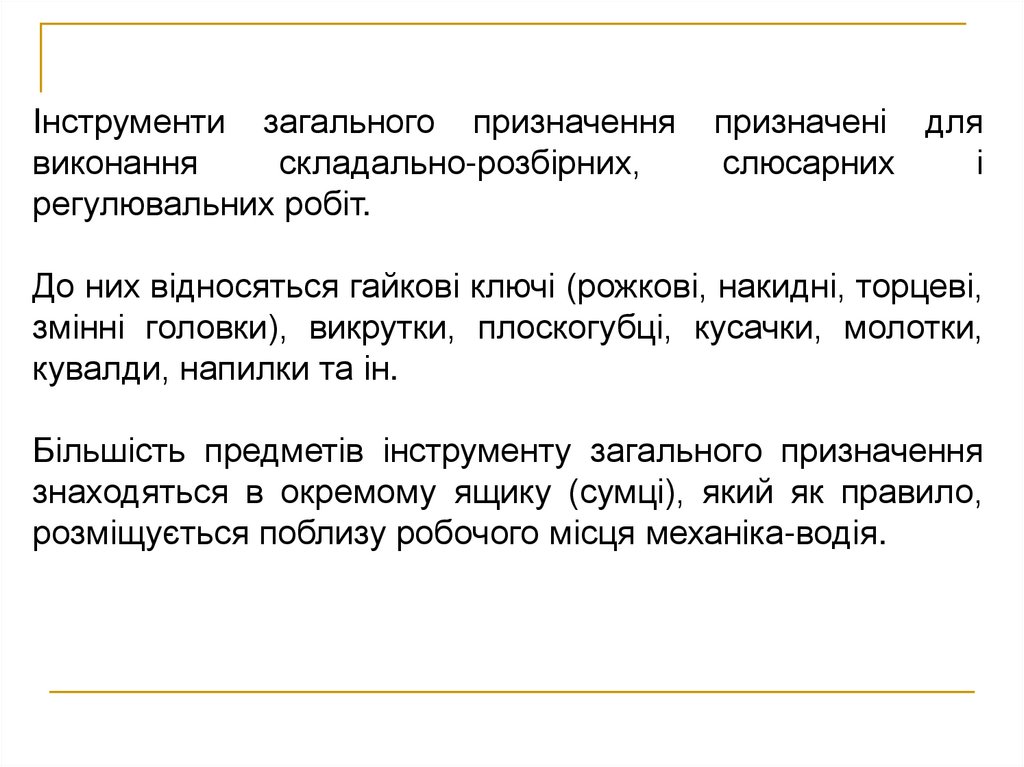

Інструменти загального призначення
виконання
складально-розбірних,
регулювальних робіт.
призначені для
слюсарних
і
До них відносяться гайкові ключі (рожкові, накидні, торцеві,
змінні головки), викрутки, плоскогубці, кусачки, молотки,
кувалди, напилки та ін.
Більшість предметів інструменту загального призначення
знаходяться в окремому ящику (сумці), який як правило,
розміщується поблизу робочого місця механіка-водія.

8.

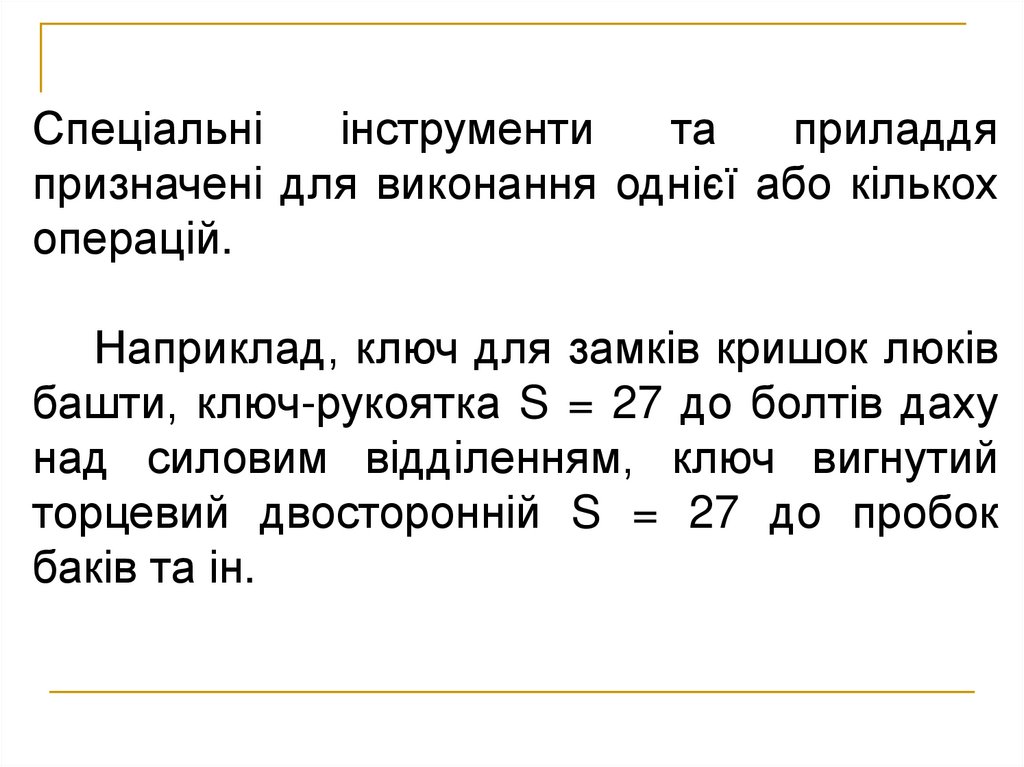

Спеціальні
інструменти
та
приладдя
призначені для виконання однієї або кількох
операцій.
Наприклад, ключ для замків кришок люків
башти, ключ-рукоятка S = 27 до болтів даху
над силовим відділенням, ключ вигнутий
торцевий двосторонній S = 27 до пробок
баків та ін.

9.

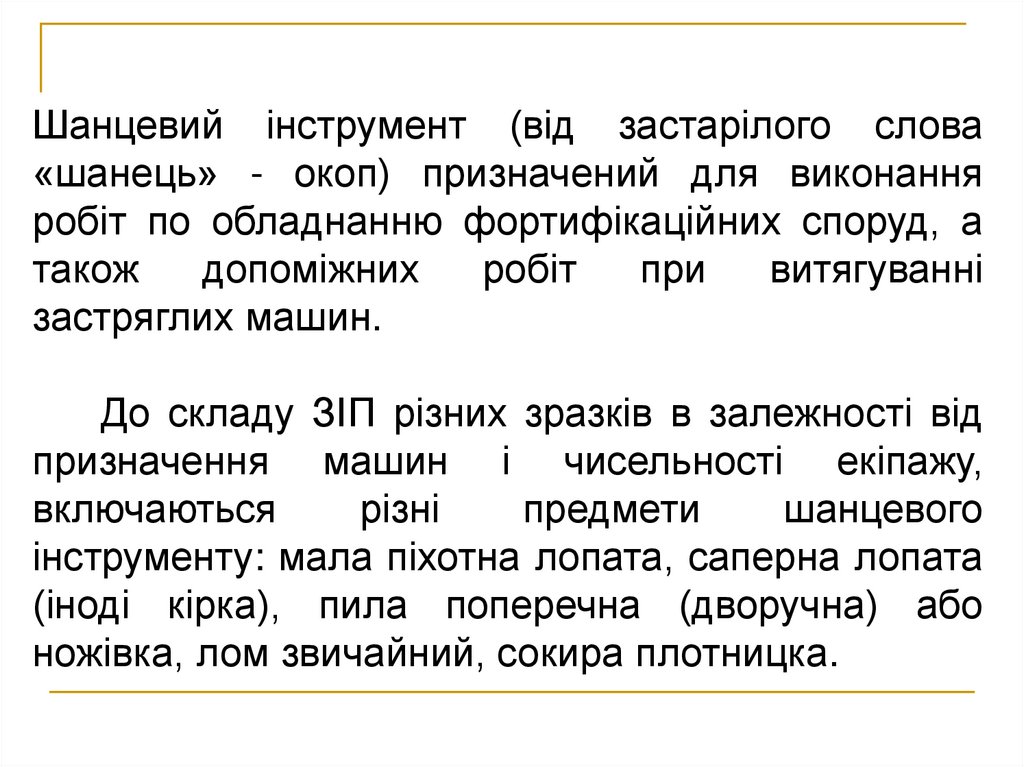

Шанцевий інструмент (від застарілого слова
«шанець» - окоп) призначений для виконання
робіт по обладнанню фортифікаційних споруд, а
також
допоміжних
робіт
при
витягуванні
застряглих машин.
До складу ЗІП різних зразків в залежності від
призначення машин і чисельності екіпажу,
включаються
різні
предмети
шанцевого
інструменту: мала піхотна лопата, саперна лопата
(іноді кірка), пила поперечна (дворучна) або
ножівка, лом звичайний, сокира плотницка.

10.

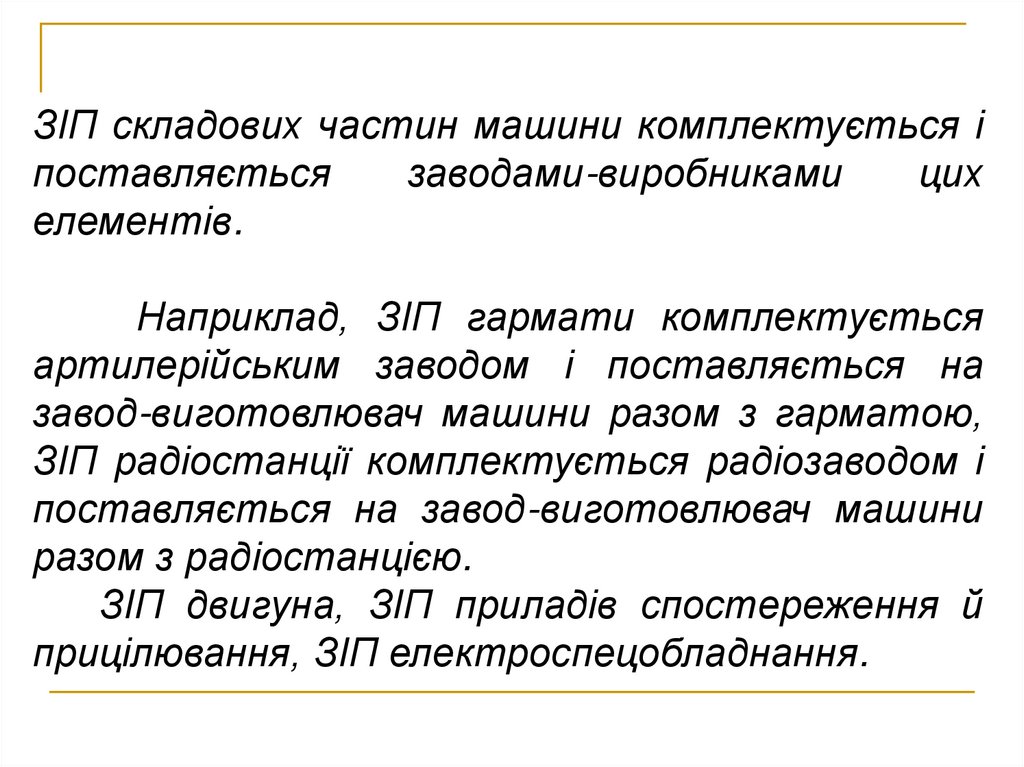

ЗІП складових частин машини комплектується і
поставляється
заводами-виробниками
цих
елементів.
Наприклад, ЗІП гармати комплектується
артилерійським заводом і поставляється на
завод-виготовлювач машини разом з гарматою,
ЗІП радіостанції комплектується радіозаводом і
поставляється на завод-виготовлювач машини
разом з радіостанцією.
ЗІП двигуна, ЗІП приладів спостереження й
прицілювання, ЗІП електроспецобладнання.

11.

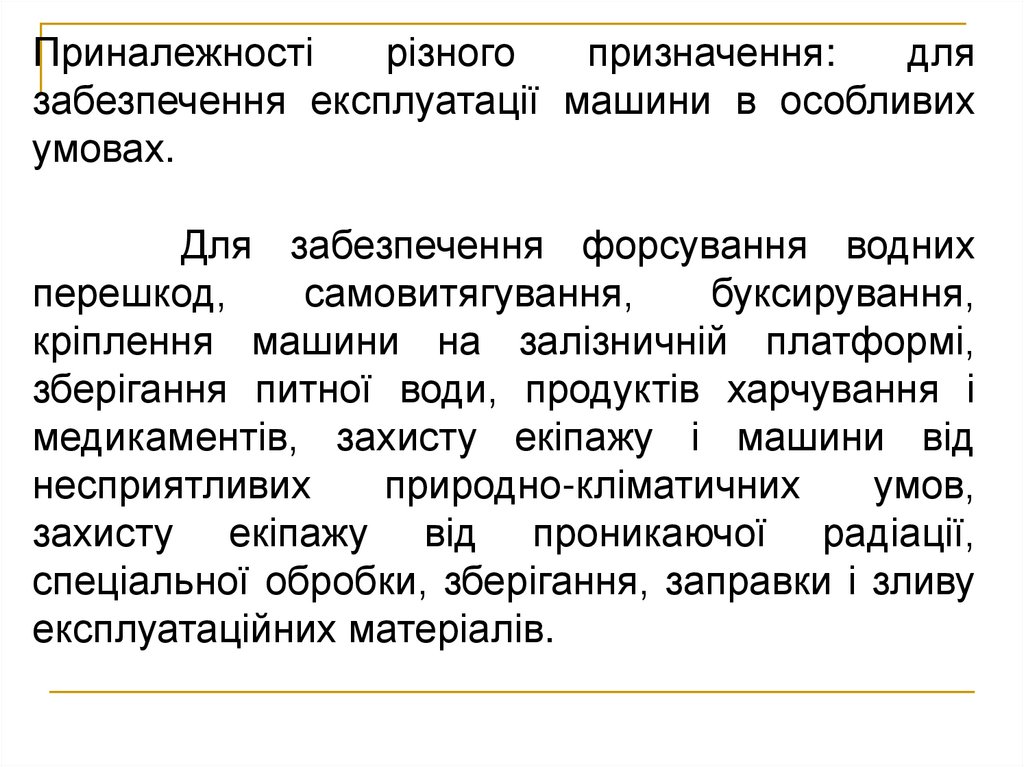

Приналежності
різного
призначення:
для
забезпечення експлуатації машини в особливих
умовах.
Для забезпечення форсування водних
перешкод,
самовитягування,
буксирування,
кріплення машини на залізничній платформі,
зберігання питної води, продуктів харчування і
медикаментів, захисту екіпажу і машини від
несприятливих
природно-кліматичних
умов,
захисту екіпажу від проникаючої радіації,
спеціальної обробки, зберігання, заправки і зливу
експлуатаційних матеріалів.

12.

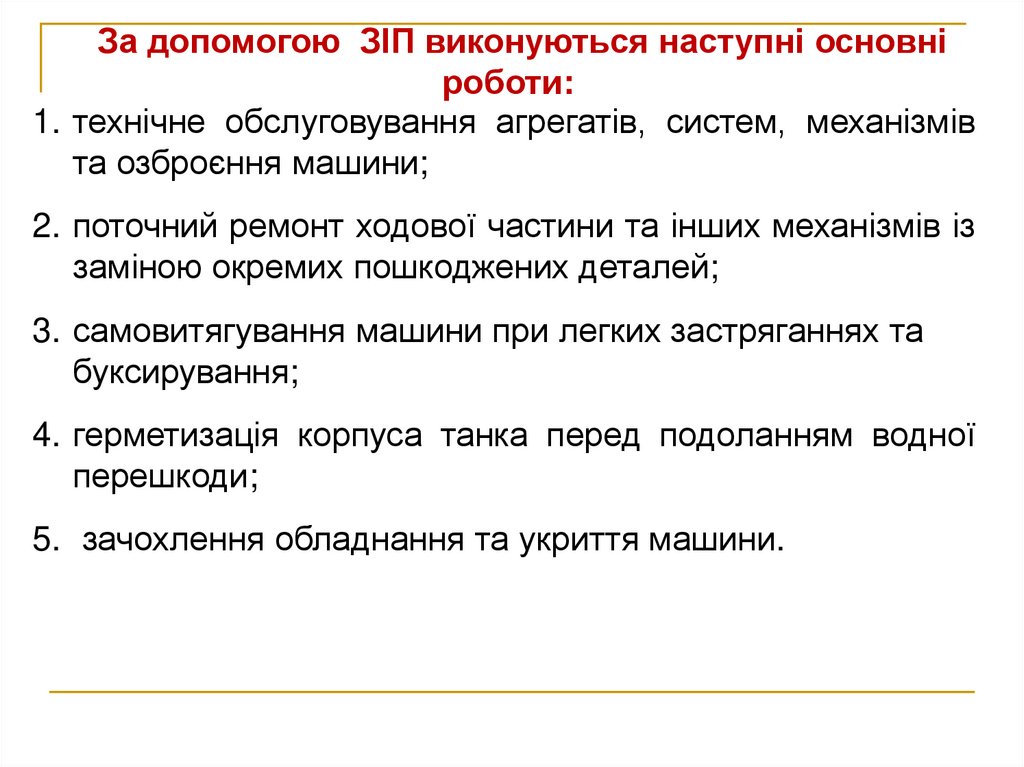

За допомогою ЗІП виконуються наступні основні
роботи:
1. технічне обслуговування агрегатів, систем, механізмів
та озброєння машини;
2. поточний ремонт ходової частини та інших механізмів із
заміною окремих пошкоджених деталей;
3. самовитягування машини при легких застряганнях та
буксирування;
4. герметизація корпуса танка перед подоланням водної
перешкоди;
5. зачохлення обладнання та укриття машини.

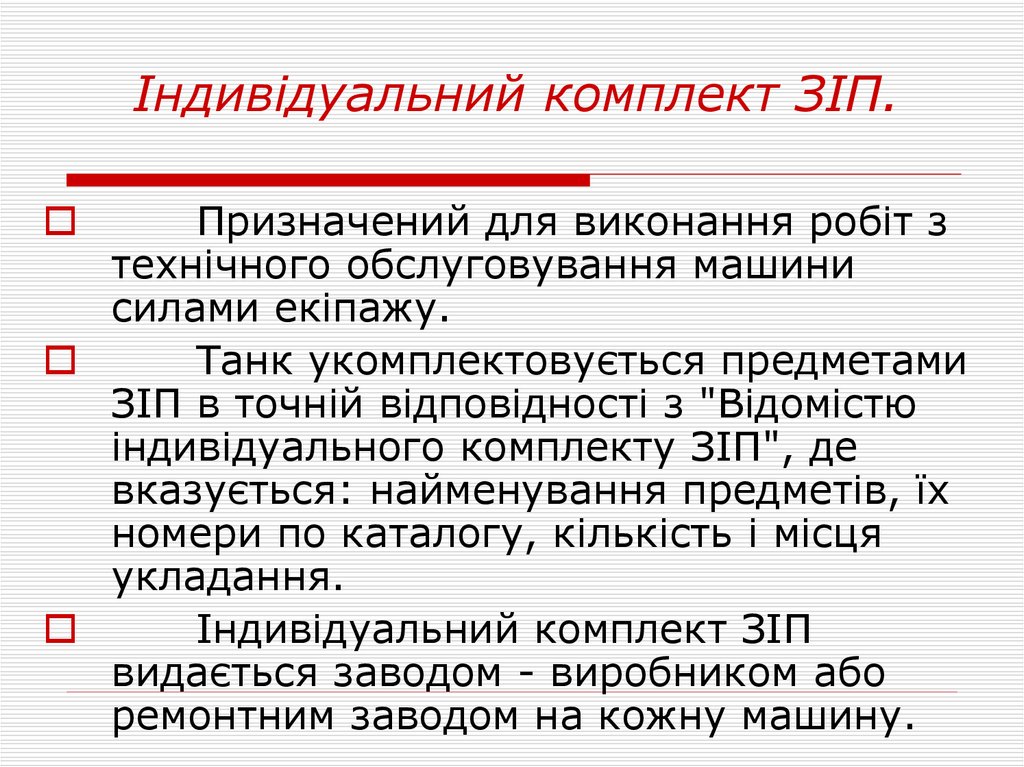

13. Індивідуальний комплект ЗІП.

Призначений для виконання робіт з
технічного обслуговування машини
силами екіпажу.
Танк укомплектовується предметами
ЗІП в точній відповідності з "Відомістю
індивідуального комплекту ЗІП", де
вказується: найменування предметів, їх
номери по каталогу, кількість і місця
укладання.
Індивідуальний комплект ЗІП
видається заводом - виробником або
ремонтним заводом на кожну машину.

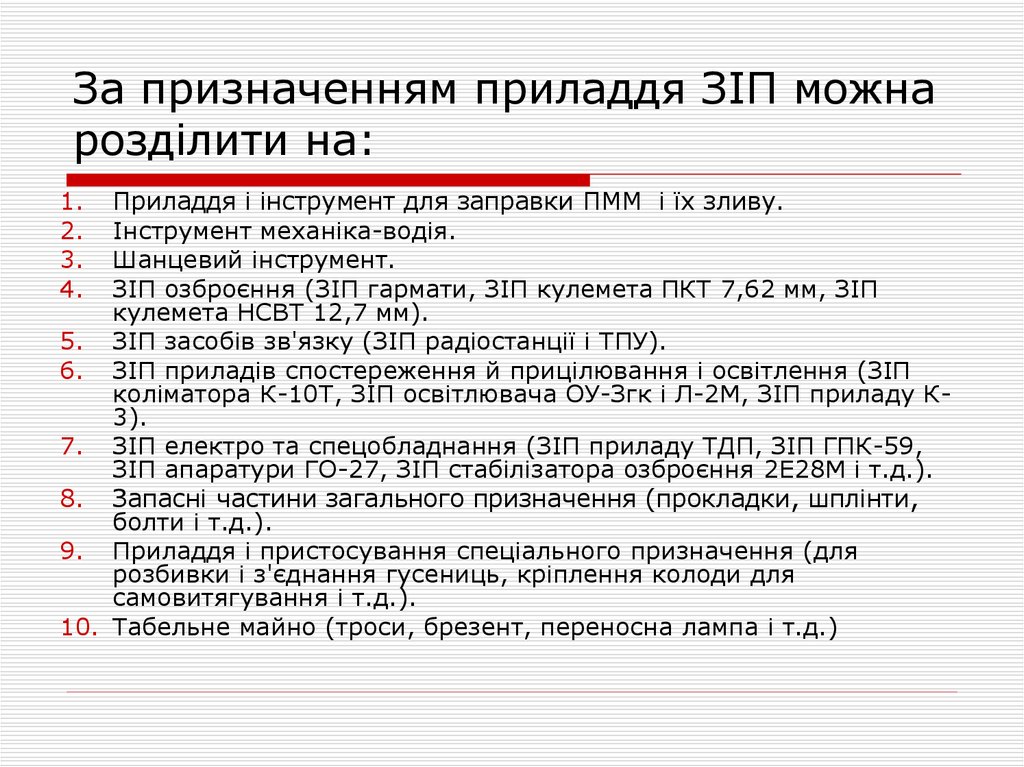

14. За призначенням приладдя ЗІП можна розділити на:

1.
2.
3.
4.
Приладдя і інструмент для заправки ПММ і їх зливу.
Інструмент механіка-водія.
Шанцевий інструмент.
ЗІП озброєння (ЗІП гармати, ЗІП кулемета ПКТ 7,62 мм, ЗІП
кулемета НСВТ 12,7 мм).
5. ЗІП засобів зв'язку (ЗІП радіостанції і ТПУ).
6. ЗІП приладів спостереження й прицілювання і освітлення (ЗІП
коліматора К-10Т, ЗІП освітлювача ОУ-Згк і Л-2М, ЗІП приладу К3).
7. ЗІП електро та спецобладнання (ЗІП приладу ТДП, ЗІП ГПК-59,
ЗІП апаратури ГО-27, ЗІП стабілізатора озброєння 2Е28М і т.д.).
8. Запасні частини загального призначення (прокладки, шплінти,
болти і т.д.).
9. Приладдя і пристосування спеціального призначення (для
розбивки і з'єднання гусениць, кріплення колоди для
самовитягування і т.д.).
10. Табельне майно (троси, брезент, переносна лампа і т.д.)

15.

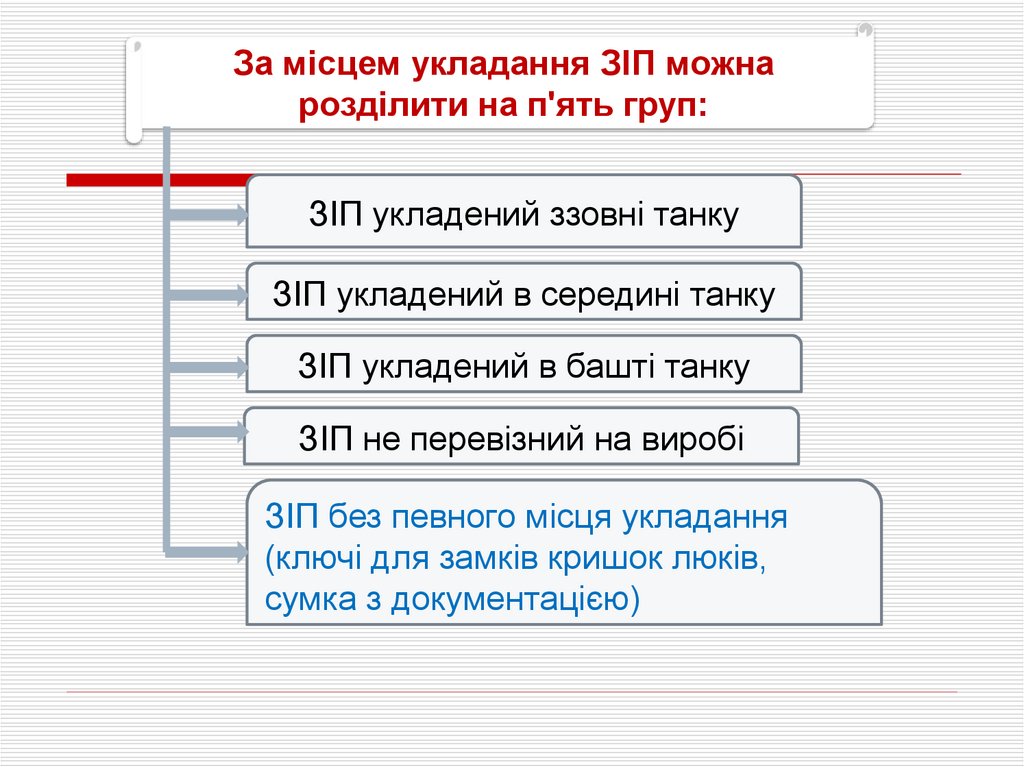

За місцем укладання ЗІП можна
розділити на п'ять груп:
ЗІП укладений ззовні танку
ЗІП укладений в середині танку
ЗІП укладений в башті танку
ЗІП не перевізний на виробі
ЗІП без певного місця укладання
(ключі для замків кришок люків,
сумка з документацією)

16.

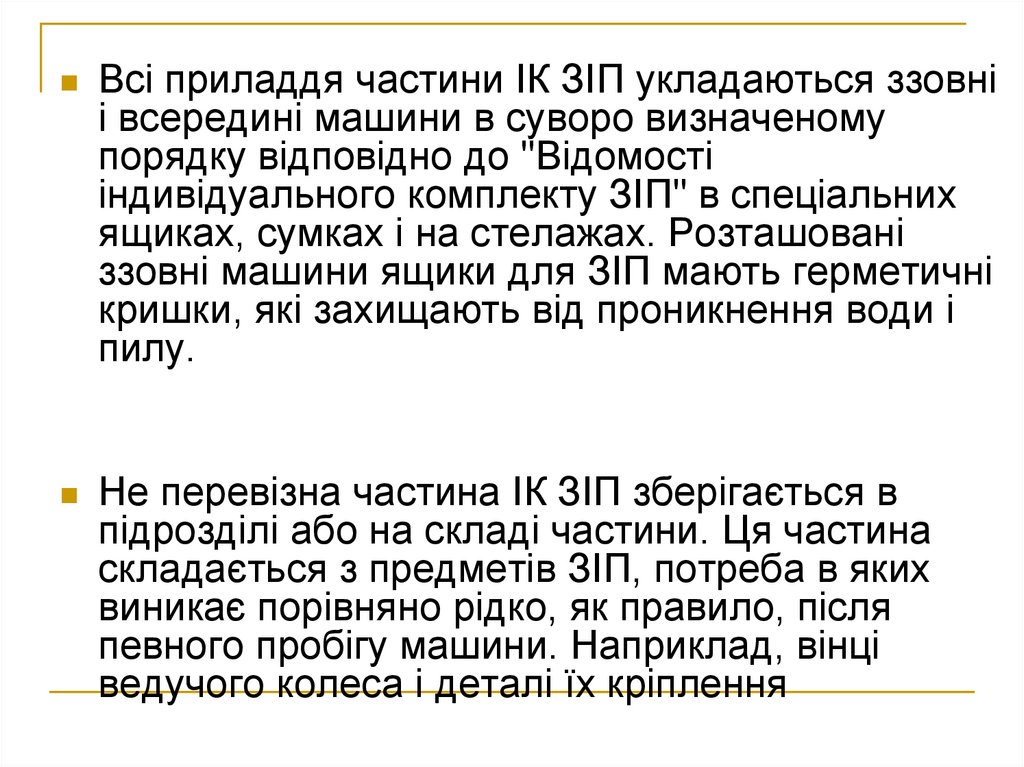

Всі приладдя частини ІК ЗІП укладаються ззовні
і всередині машини в суворо визначеному
порядку відповідно до "Відомості
індивідуального комплекту ЗІП" в спеціальних
ящиках, сумках і на стелажах. Розташовані
ззовні машини ящики для ЗІП мають герметичні
кришки, які захищають від проникнення води і
пилу.
Не перевізна частина ІК ЗІП зберігається в
підрозділі або на складі частини. Ця частина
складається з предметів ЗІП, потреба в яких
виникає порівняно рідко, як правило, після
певного пробігу машини. Наприклад, вінці
ведучого колеса і деталі їх кріплення

17.

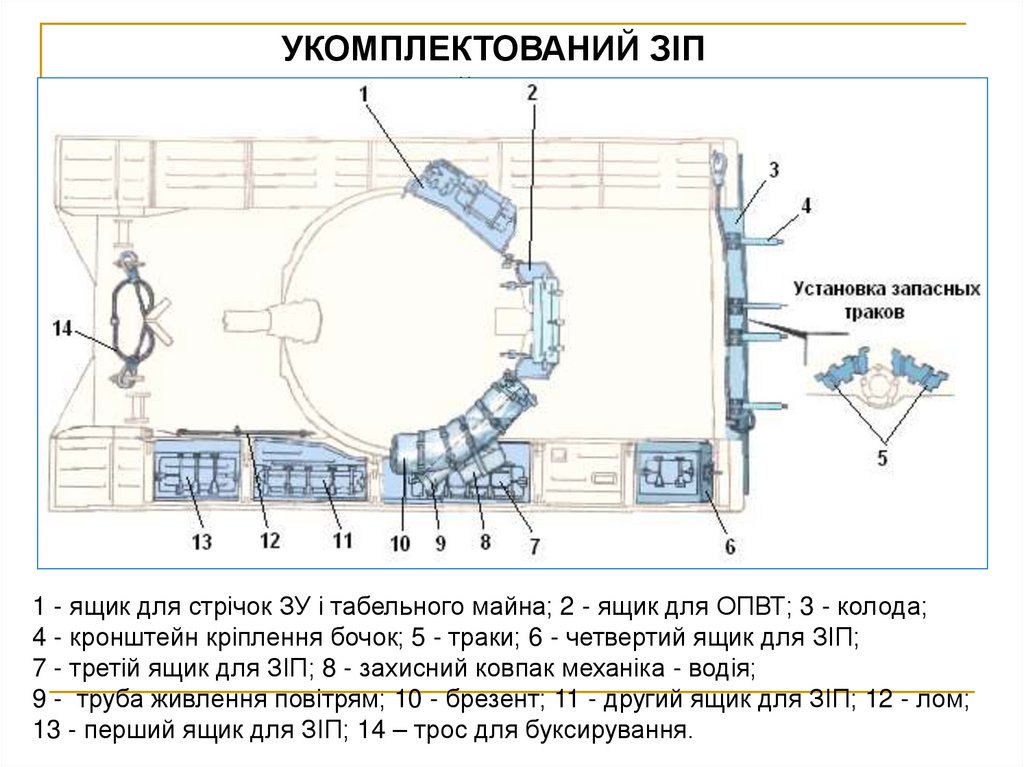

УКОМПЛЕКТОВАНИЙ ЗІП
уложенный снаружи танка
1 - ящик для стрічок ЗУ і табельного майна; 2 - ящик для ОПВТ; 3 - колода;
4 - кронштейн кріплення бочок; 5 - траки; 6 - четвертий ящик для ЗІП;
7 - третій ящик для ЗІП; 8 - захисний ковпак механіка - водія;
9 - труба живлення повітрям; 10 - брезент; 11 - другий ящик для ЗІП; 12 - лом;
13 - перший ящик для ЗІП; 14 – трос для буксирування.

18.

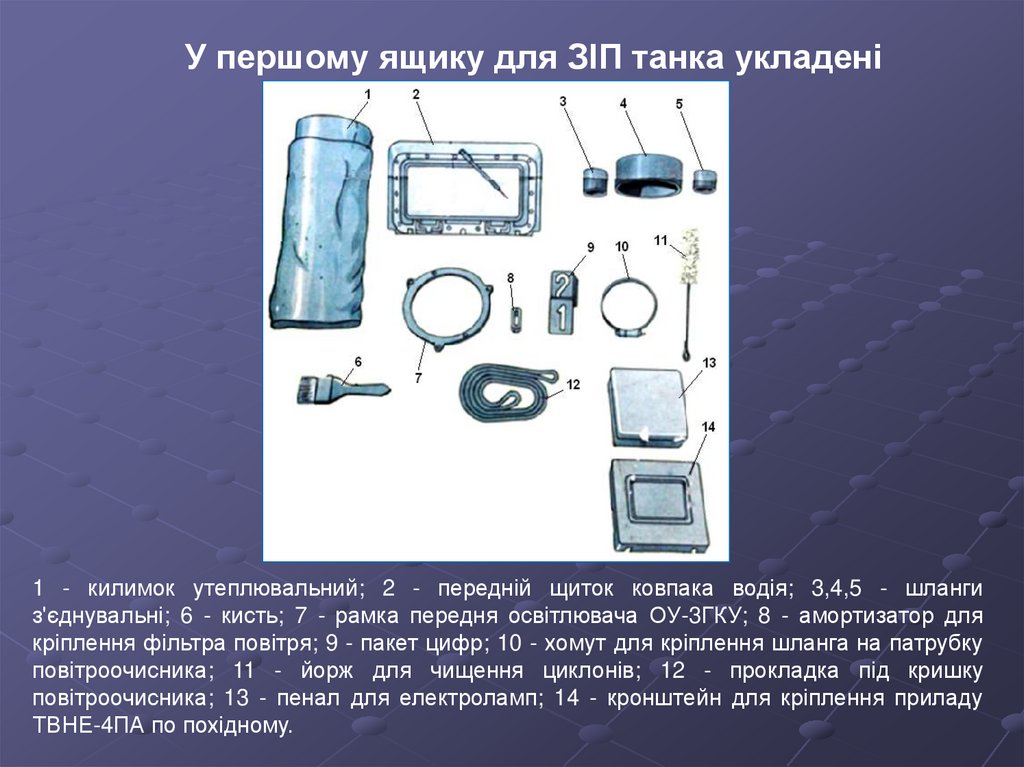

У першому ящику для ЗІП танка укладені
1 - килимок утеплювальний; 2 - передній щиток ковпака водія; 3,4,5 - шланги
з'єднувальні; 6 - кисть; 7 - рамка передня освітлювача ОУ-3ГКУ; 8 - амортизатор для
кріплення фільтра повітря; 9 - пакет цифр; 10 - хомут для кріплення шланга на патрубку
повітроочисника; 11 - йорж для чищення циклонів; 12 - прокладка під кришку
повітроочисника; 13 - пенал для електроламп; 14 - кронштейн для кріплення приладу
ТВНЕ-4ПА по похідному.

19.

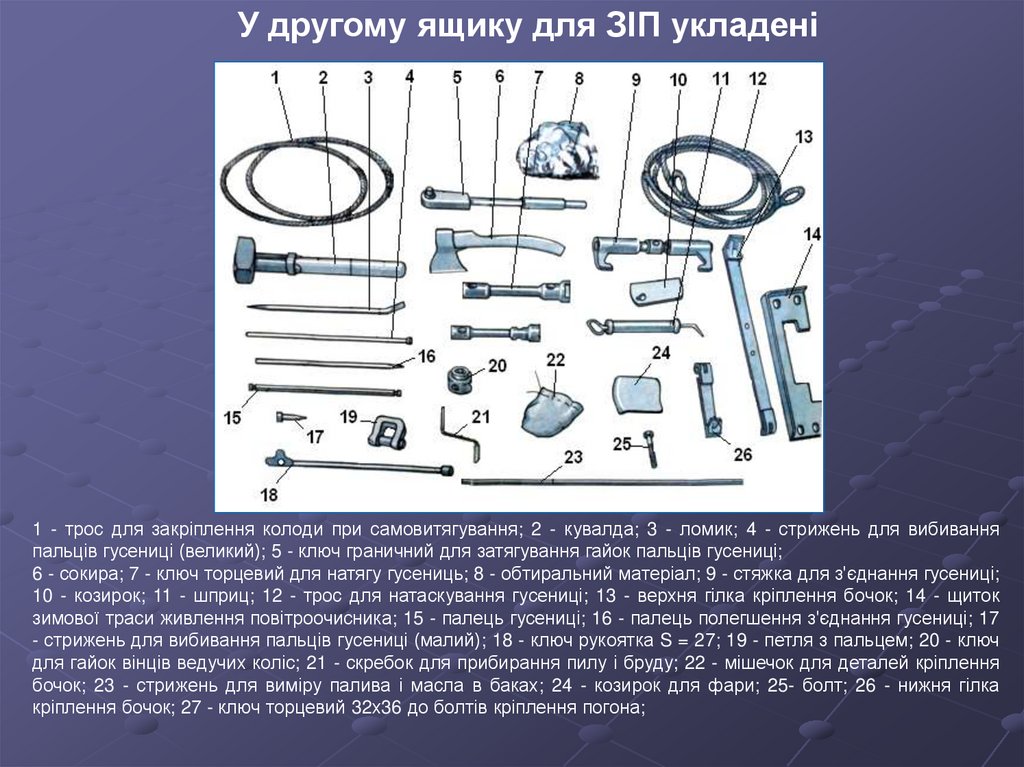

У другому ящику для ЗІП укладені
1 - трос для закріплення колоди при самовитягування; 2 - кувалда; 3 - ломик; 4 - стрижень для вибивання
пальців гусениці (великий); 5 - ключ граничний для затягування гайок пальців гусениці;
6 - сокира; 7 - ключ торцевий для натягу гусениць; 8 - обтиральний матеріал; 9 - стяжка для з'єднання гусениці;
10 - козирок; 11 - шприц; 12 - трос для натаскування гусениці; 13 - верхня гілка кріплення бочок; 14 - щиток
зимової траси живлення повітроочисника; 15 - палець гусениці; 16 - палець полегшення з'єднання гусениці; 17
- стрижень для вибивання пальців гусениці (малий); 18 - ключ рукоятка S = 27; 19 - петля з пальцем; 20 - ключ
для гайок вінців ведучих коліс; 21 - скребок для прибирання пилу і бруду; 22 - мішечок для деталей кріплення
бочок; 23 - стрижень для виміру палива і масла в баках; 24 - козирок для фари; 25- болт; 26 - нижня гілка
кріплення бочок; 27 - ключ торцевий 32х36 до болтів кріплення погона;

20.

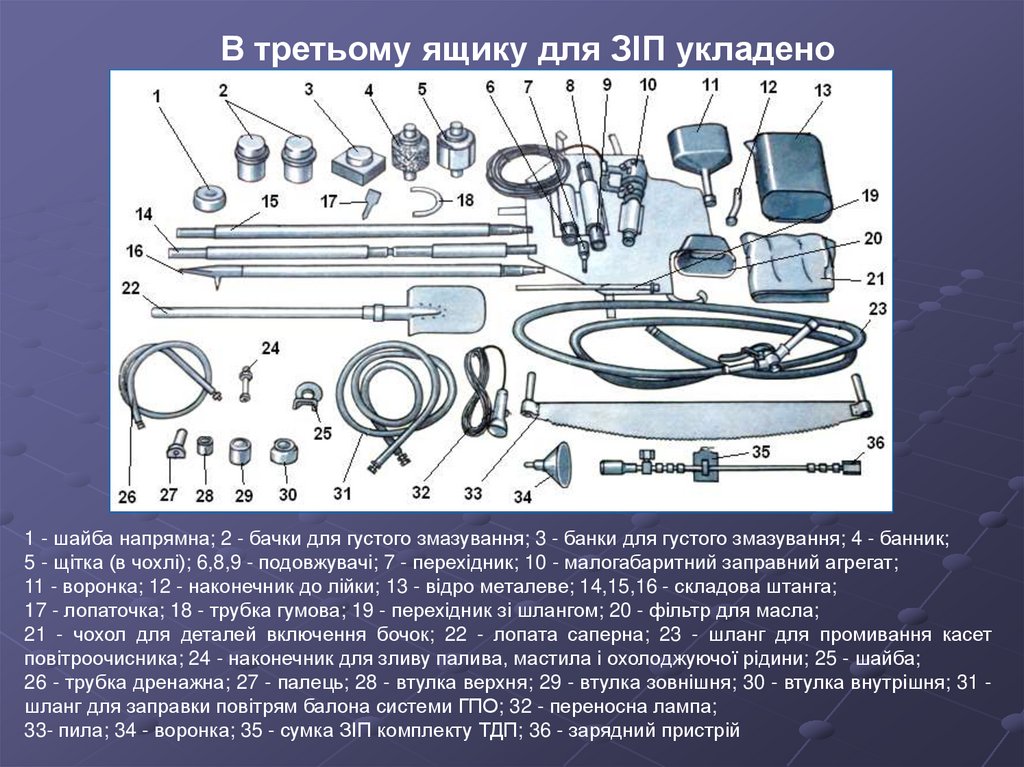

В третьому ящику для ЗІП укладено
1 - шайба напрямна; 2 - бачки для густого змазування; 3 - банки для густого змазування; 4 - банник;
5 - щітка (в чохлі); 6,8,9 - подовжувачі; 7 - перехідник; 10 - малогабаритний заправний агрегат;
11 - воронка; 12 - наконечник до лійки; 13 - відро металеве; 14,15,16 - складова штанга;
17 - лопаточка; 18 - трубка гумова; 19 - перехідник зі шлангом; 20 - фільтр для масла;
21 - чохол для деталей включення бочок; 22 - лопата саперна; 23 - шланг для промивання касет
повітроочисника; 24 - наконечник для зливу палива, мастила і охолоджуючої рідини; 25 - шайба;
26 - трубка дренажна; 27 - палець; 28 - втулка верхня; 29 - втулка зовнішня; 30 - втулка внутрішня; 31 шланг для заправки повітрям балона системи ГПО; 32 - переносна лампа;
33- пила; 34 - воронка; 35 - сумка ЗІП комплекту ТДП; 36 - зарядний пристрій

21.

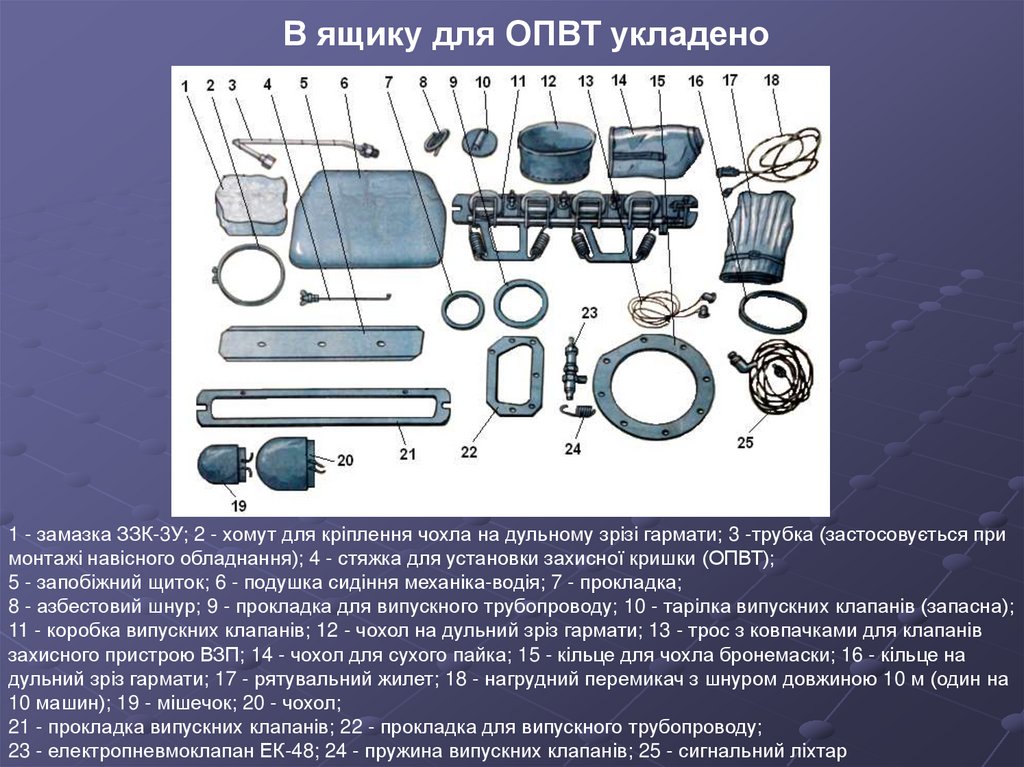

В ящику для ОПВТ укладено
1 - замазка ЗЗК-3У; 2 - хомут для кріплення чохла на дульному зрізі гармати; 3 -трубка (застосовується при
монтажі навісного обладнання); 4 - стяжка для установки захисної кришки (ОПВТ);
5 - запобіжний щиток; 6 - подушка сидіння механіка-водія; 7 - прокладка;
8 - азбестовий шнур; 9 - прокладка для випускного трубопроводу; 10 - тарілка випускних клапанів (запасна);
11 - коробка випускних клапанів; 12 - чохол на дульний зріз гармати; 13 - трос з ковпачками для клапанів
захисного пристрою ВЗП; 14 - чохол для сухого пайка; 15 - кільце для чохла бронемаски; 16 - кільце на
дульний зріз гармати; 17 - рятувальний жилет; 18 - нагрудний перемикач з шнуром довжиною 10 м (один на
10 машин); 19 - мішечок; 20 - чохол;
21 - прокладка випускних клапанів; 22 - прокладка для випускного трубопроводу;
23 - електропневмоклапан ЕК-48; 24 - пружина випускних клапанів; 25 - сигнальний ліхтар

22.

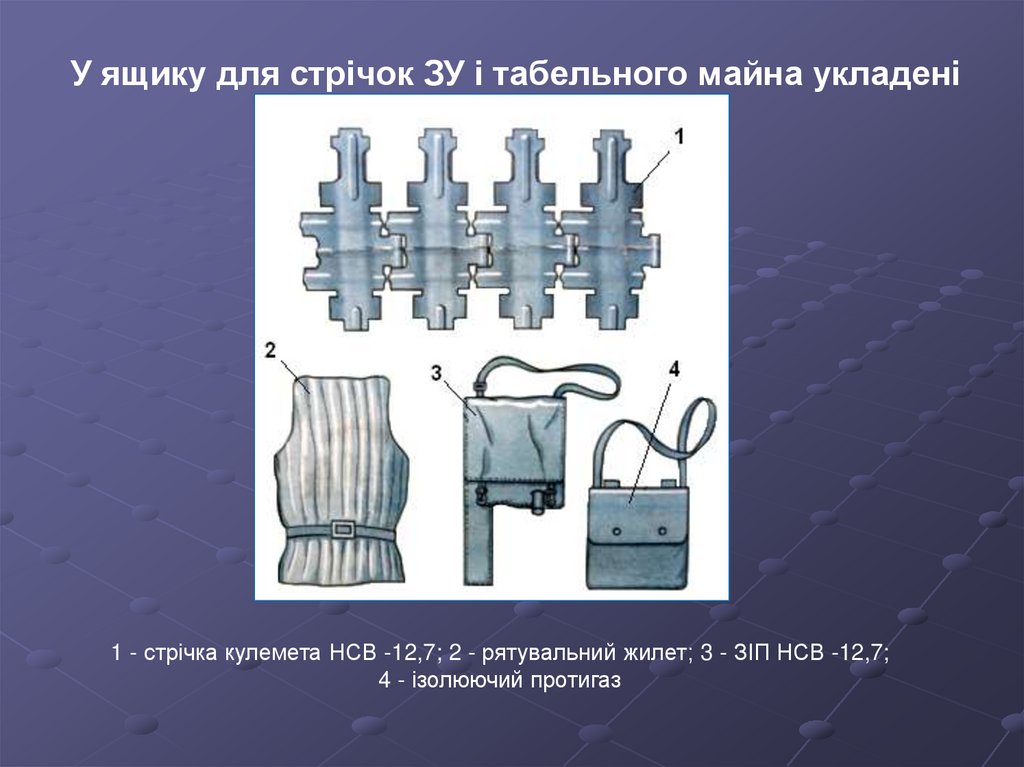

У ящику для стрічок ЗУ і табельного майна укладені
1 - стрічка кулемета НСВ -12,7; 2 - рятувальний жилет; 3 - ЗІП НСВ -12,7;
4 - ізолюючий протигаз

23.

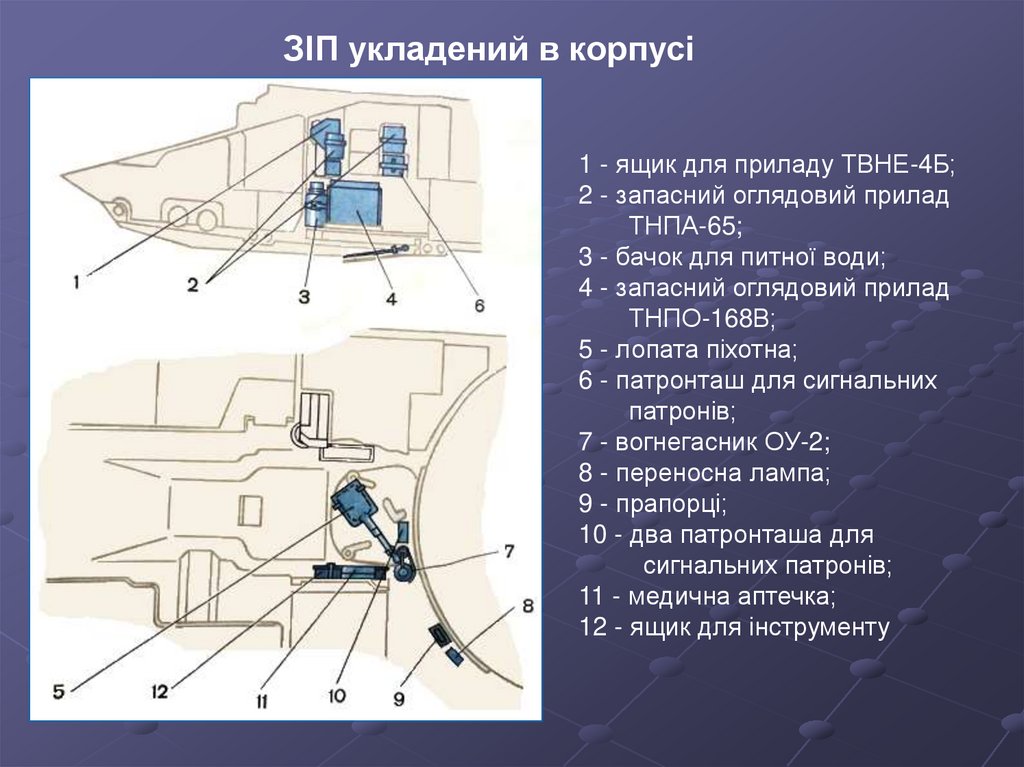

ЗІП укладений в корпусі
1 - ящик для приладу ТВНЕ-4Б;
2 - запасний оглядовий прилад
ТНПА-65;
3 - бачок для питної води;
4 - запасний оглядовий прилад
ТНПО-168В;
5 - лопата піхотна;
6 - патронташ для сигнальних
патронів;
7 - вогнегасник ОУ-2;
8 - переносна лампа;
9 - прапорці;
10 - два патронташа для
сигнальних патронів;
11 - медична аптечка;
12 - ящик для інструменту

24.

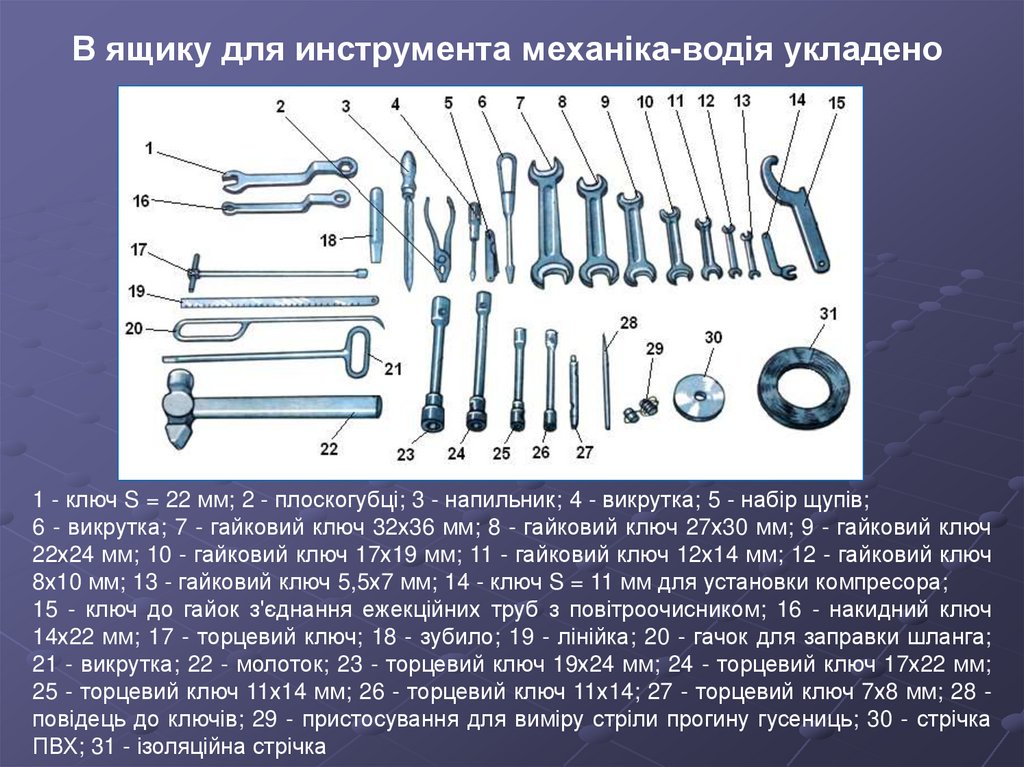

В ящику для инструмента механіка-водія укладено
1 - ключ S = 22 мм; 2 - плоскогубці; 3 - напильник; 4 - викрутка; 5 - набір щупів;
6 - викрутка; 7 - гайковий ключ 32х36 мм; 8 - гайковий ключ 27х30 мм; 9 - гайковий ключ
22х24 мм; 10 - гайковий ключ 17х19 мм; 11 - гайковий ключ 12х14 мм; 12 - гайковий ключ
8х10 мм; 13 - гайковий ключ 5,5х7 мм; 14 - ключ S = 11 мм для установки компресора;
15 - ключ до гайок з'єднання ежекційних труб з повітроочисником; 16 - накидний ключ
14х22 мм; 17 - торцевий ключ; 18 - зубило; 19 - лінійка; 20 - гачок для заправки шланга;
21 - викрутка; 22 - молоток; 23 - торцевий ключ 19х24 мм; 24 - торцевий ключ 17х22 мм;
25 - торцевий ключ 11х14 мм; 26 - торцевий ключ 11х14; 27 - торцевий ключ 7х8 мм; 28 повідець до ключів; 29 - пристосування для виміру стріли прогину гусениць; 30 - стрічка
ПВХ; 31 - ізоляційна стрічка

25.

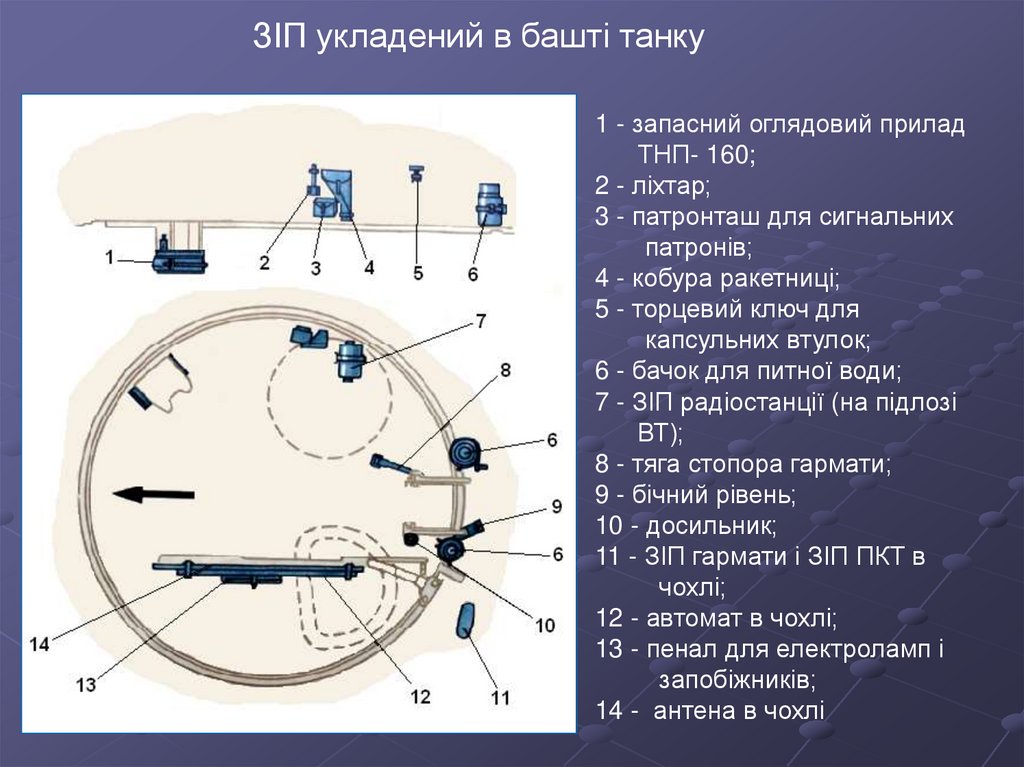

ЗІП укладений в башті танку
1 - запасний оглядовий прилад
ТНП- 160;
2 - ліхтар;
3 - патронташ для сигнальних
патронів;
4 - кобура ракетниці;
5 - торцевий ключ для
капсульних втулок;
6 - бачок для питної води;
7 - ЗІП радіостанції (на підлозі
ВТ);
8 - тяга стопора гармати;
9 - бічний рівень;
10 - досильник;
11 - ЗІП гармати і ЗІП ПКТ в
чохлі;
12 - автомат в чохлі;
13 - пенал для електроламп і
запобіжників;
14 - антена в чохлі

26.

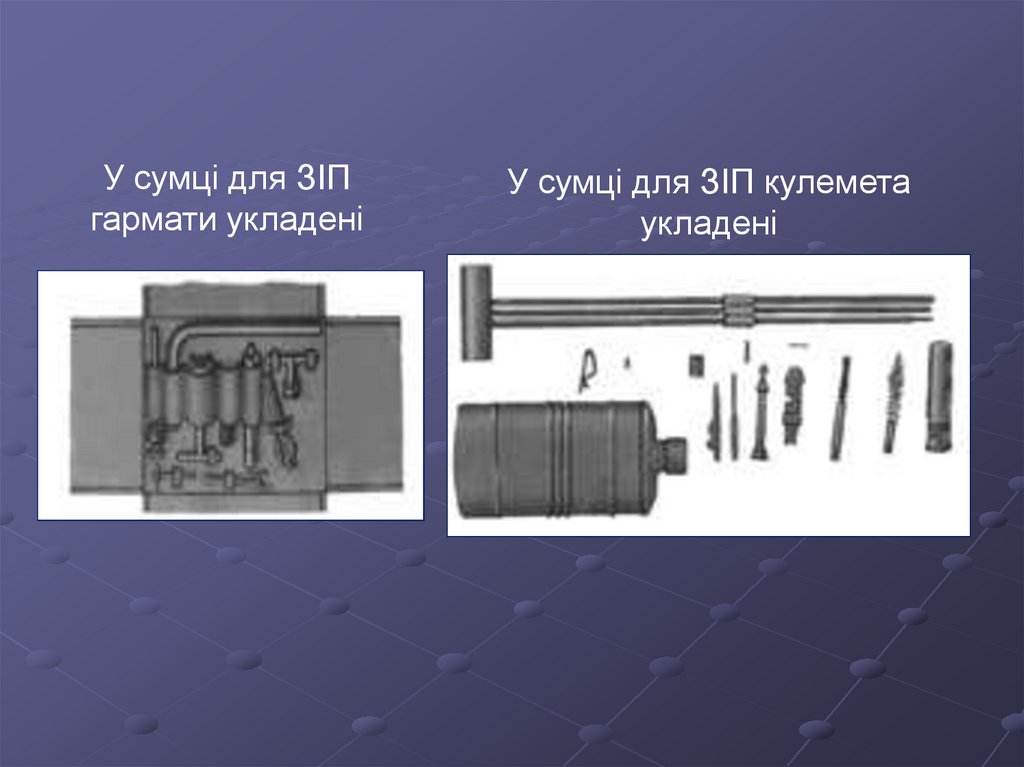

У сумці для ЗІП
гармати укладені
У сумці для ЗІП кулемета
укладені

27.

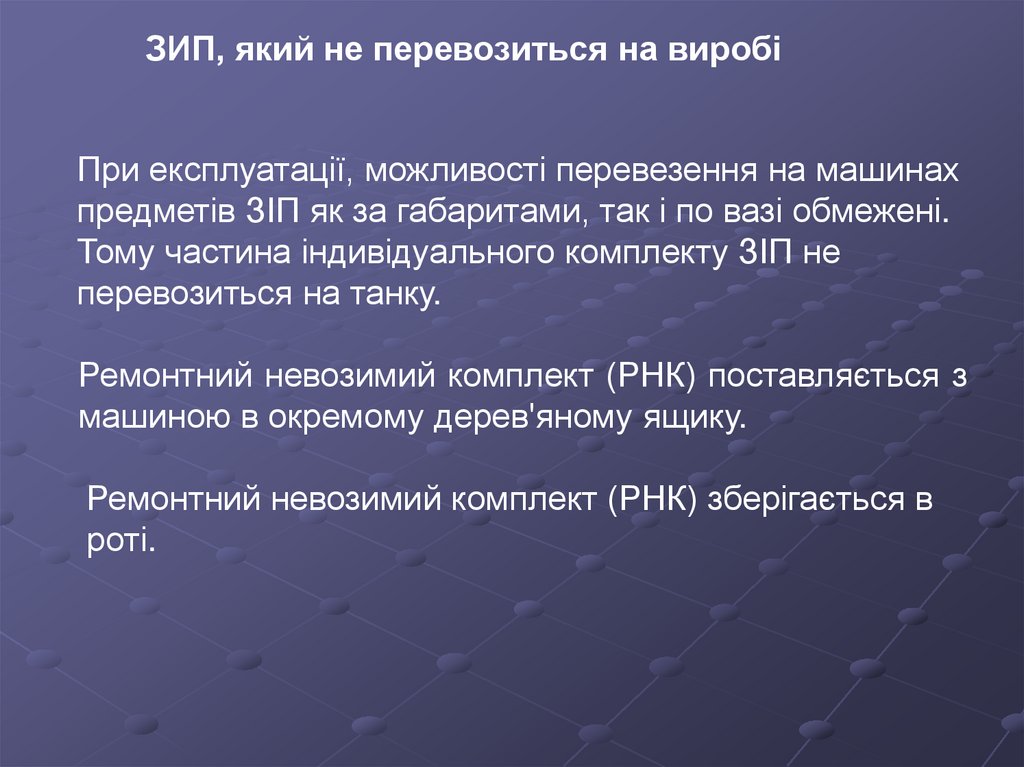

ЗИП, який не перевозиться на виробі
При експлуатації, можливості перевезення на машинах
предметів ЗІП як за габаритами, так і по вазі обмежені.
Тому частина індивідуального комплекту ЗІП не
перевозиться на танку.
Ремонтний невозимий комплект (РНК) поставляється з
машиною в окремому дерев'яному ящику.
Ремонтний невозимий комплект (РНК) зберігається в
роті.

28.

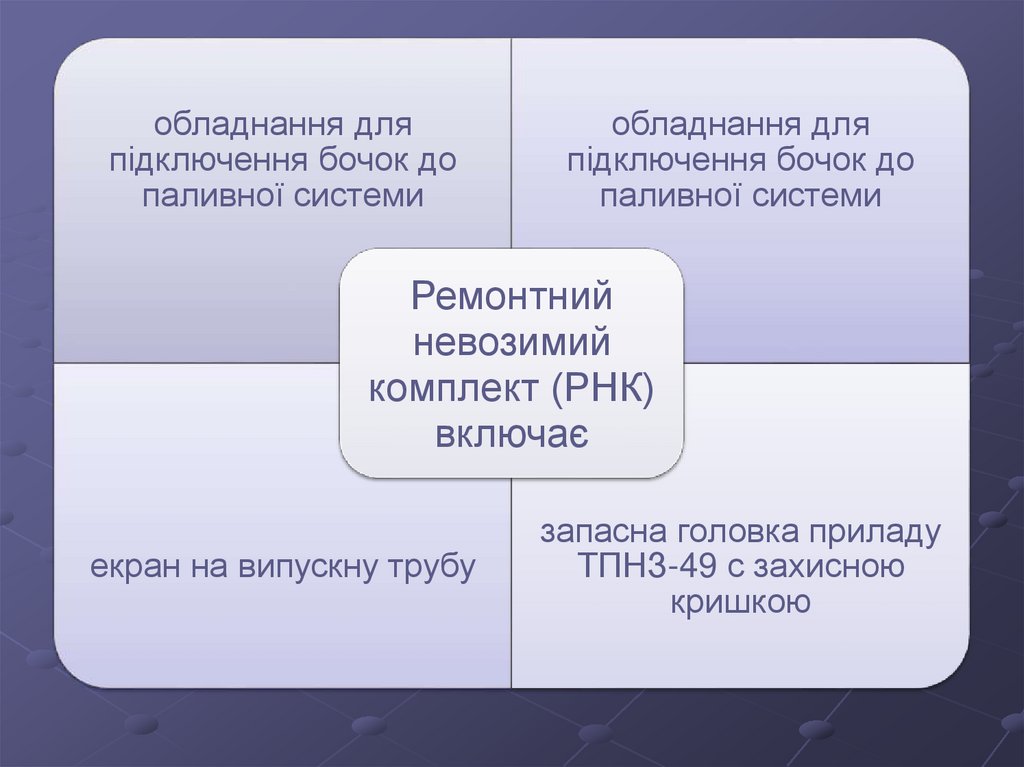

обладнання для
підключення бочок до
паливної системи
обладнання для
підключення бочок до
паливної системи
Ремонтний
невозимий
комплект (РНК)
включає
екран на випускну трубу
запасна головка приладу
ТПНЗ-49 с захисною
кришкою

29.

Третє навчальне питання.
Інструмент і пристосування
експлуатаційного комплекту (ЕК), що
використовуються при обслуговуванні
та ремонті машин, порядок їх
застосування.

30.

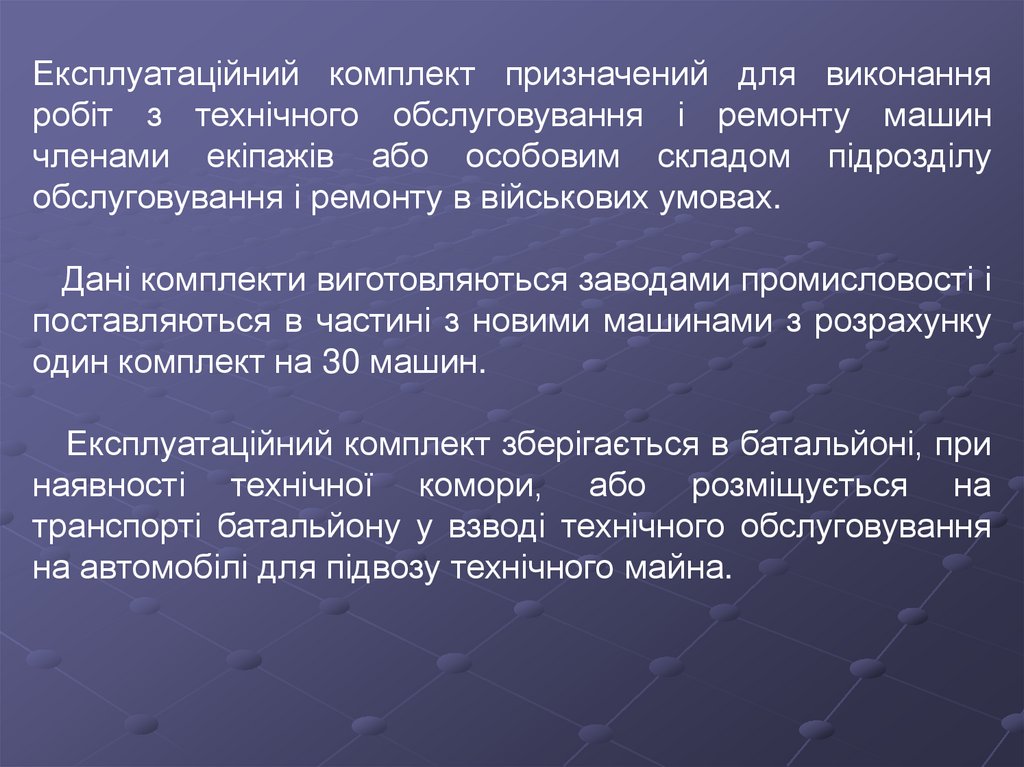

Експлуатаційний комплект призначений для виконання
робіт з технічного обслуговування і ремонту машин
членами екіпажів або особовим складом підрозділу
обслуговування і ремонту в військових умовах.
Дані комплекти виготовляються заводами промисловості і
поставляються в частині з новими машинами з розрахунку
один комплект на 30 машин.
Експлуатаційний комплект зберігається в батальйоні, при
наявності технічної комори, або розміщується на
транспорті батальйону у взводі технічного обслуговування
на автомобілі для підвозу технічного майна.

31.

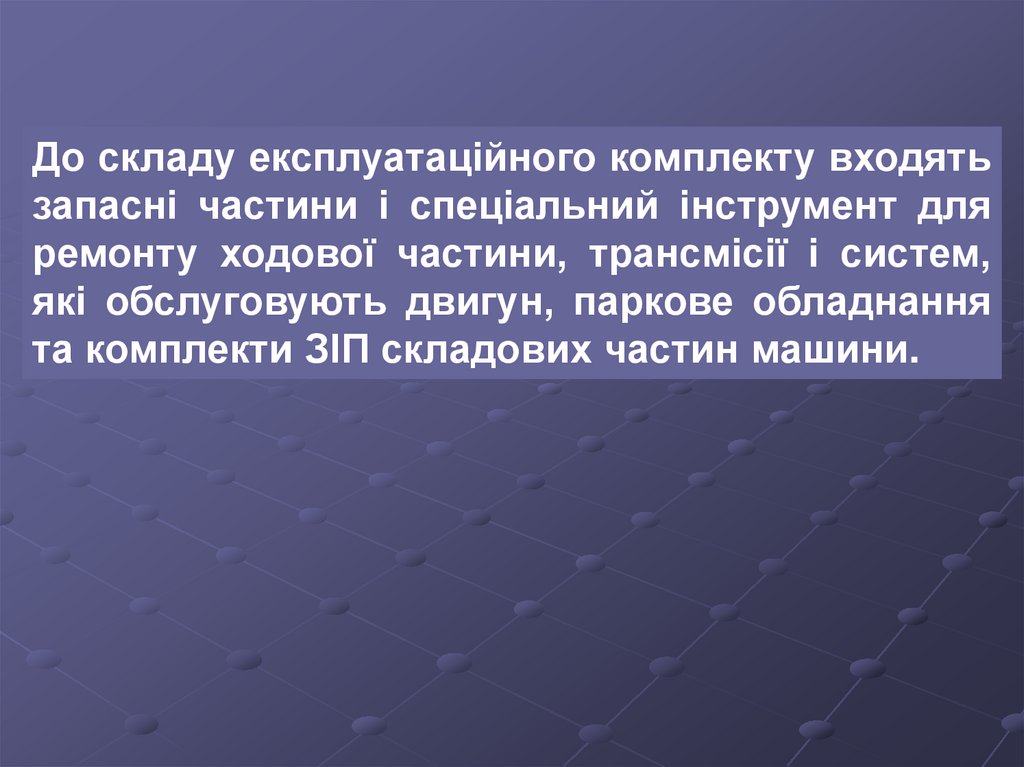

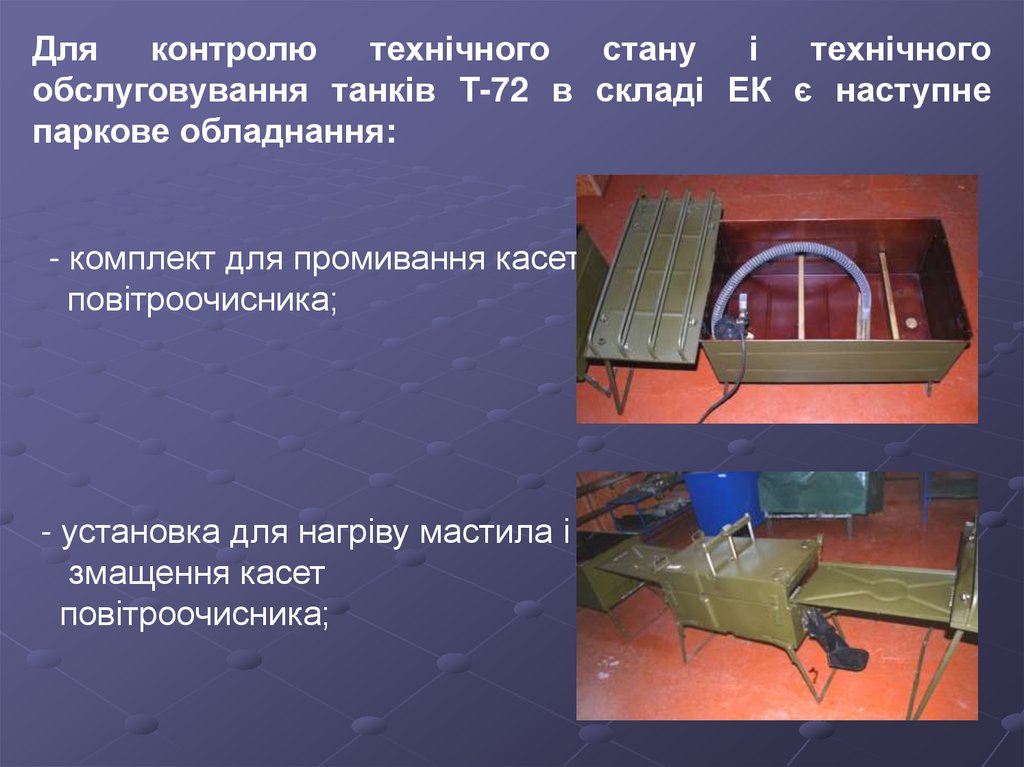

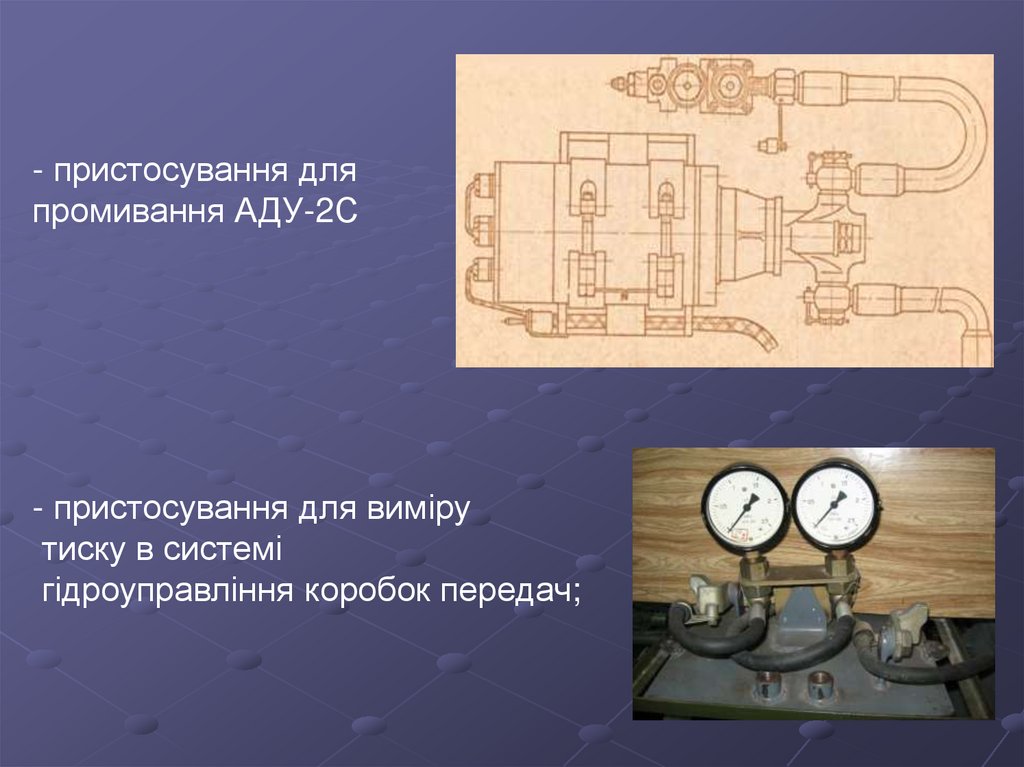

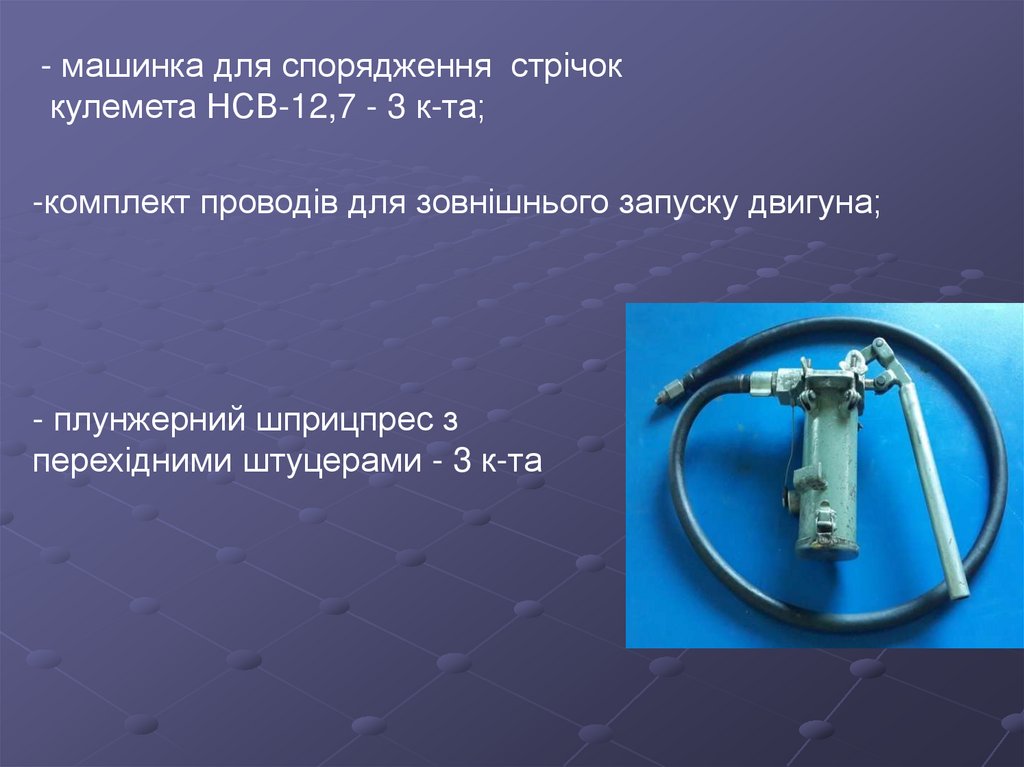

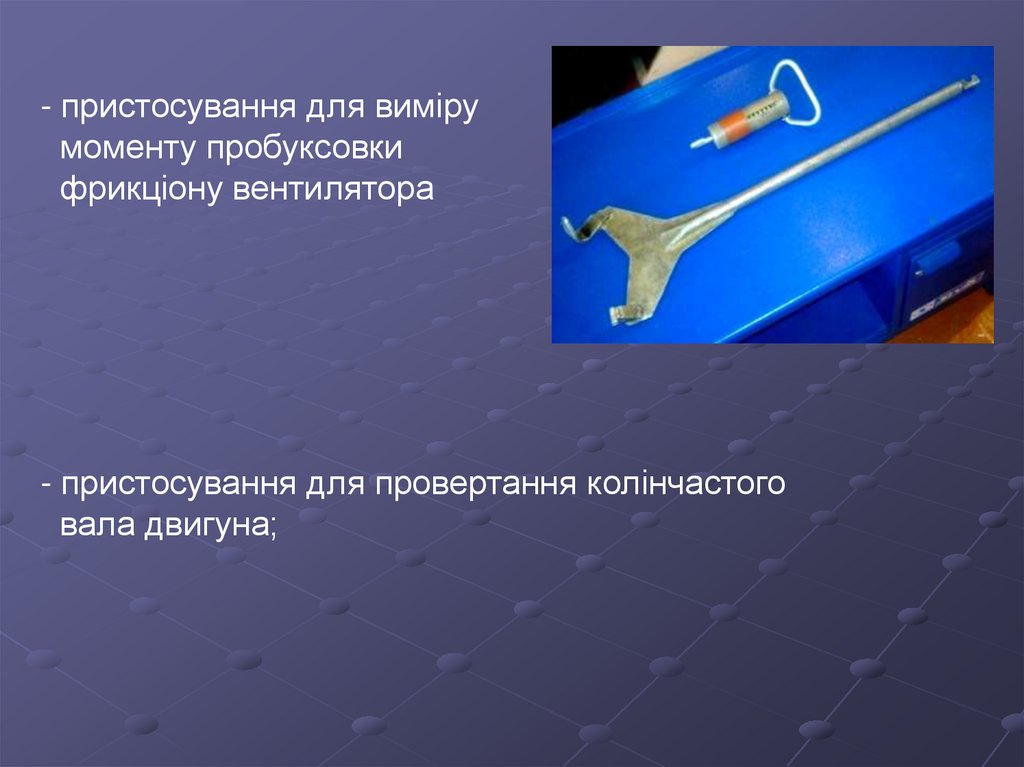

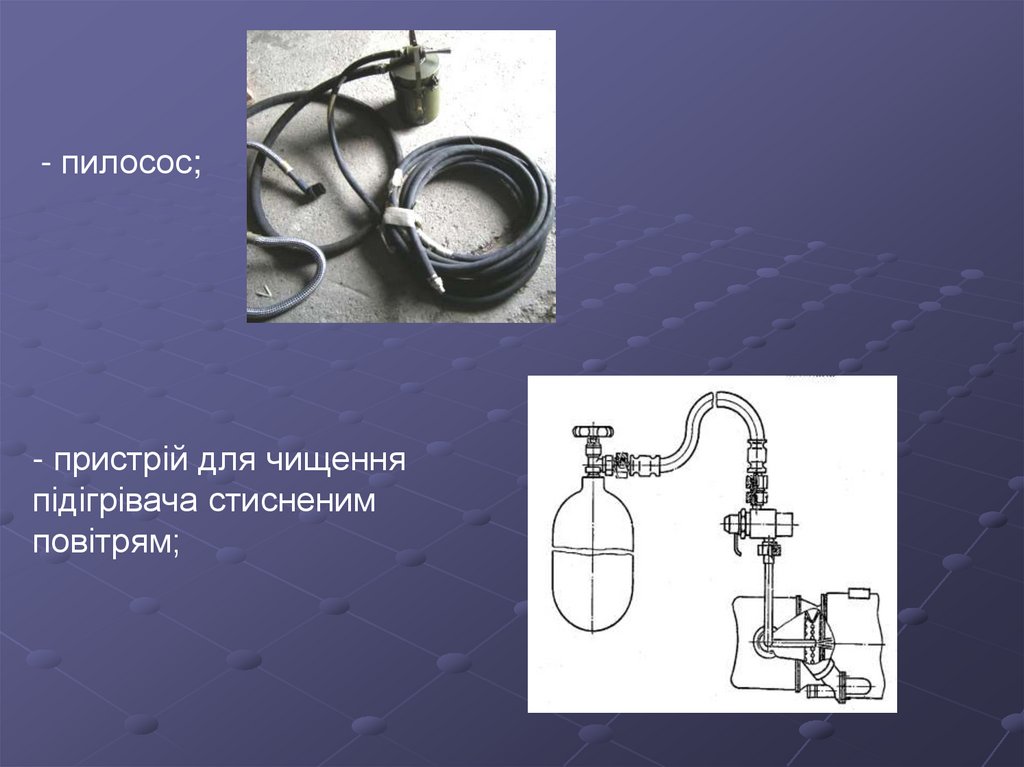

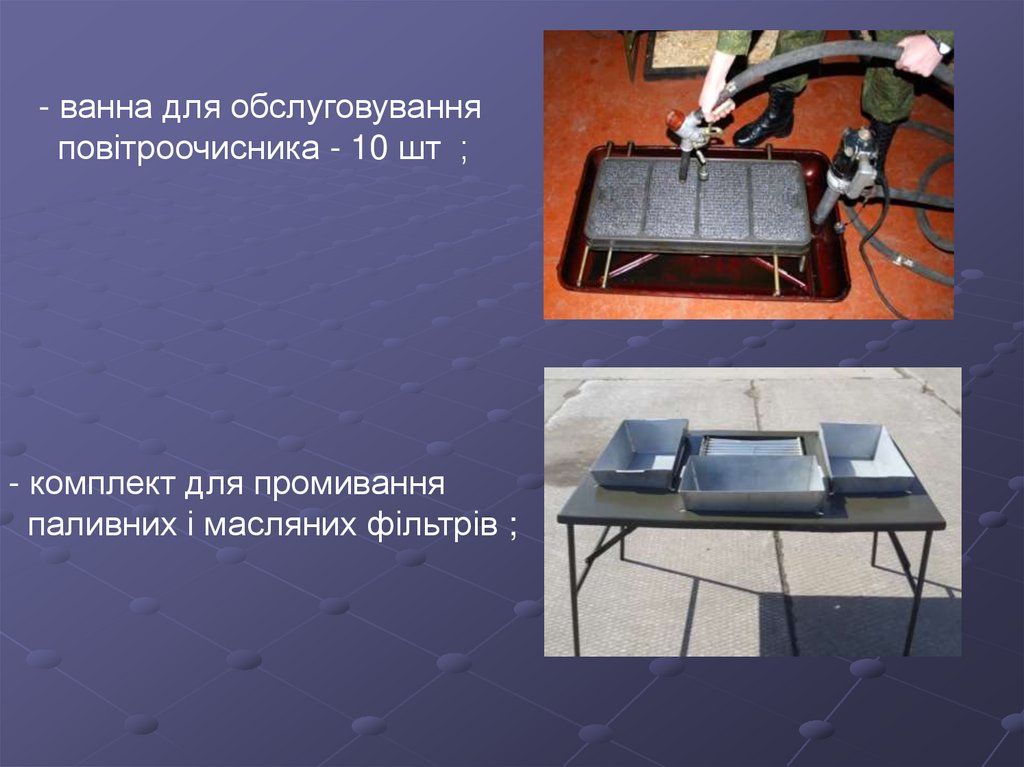

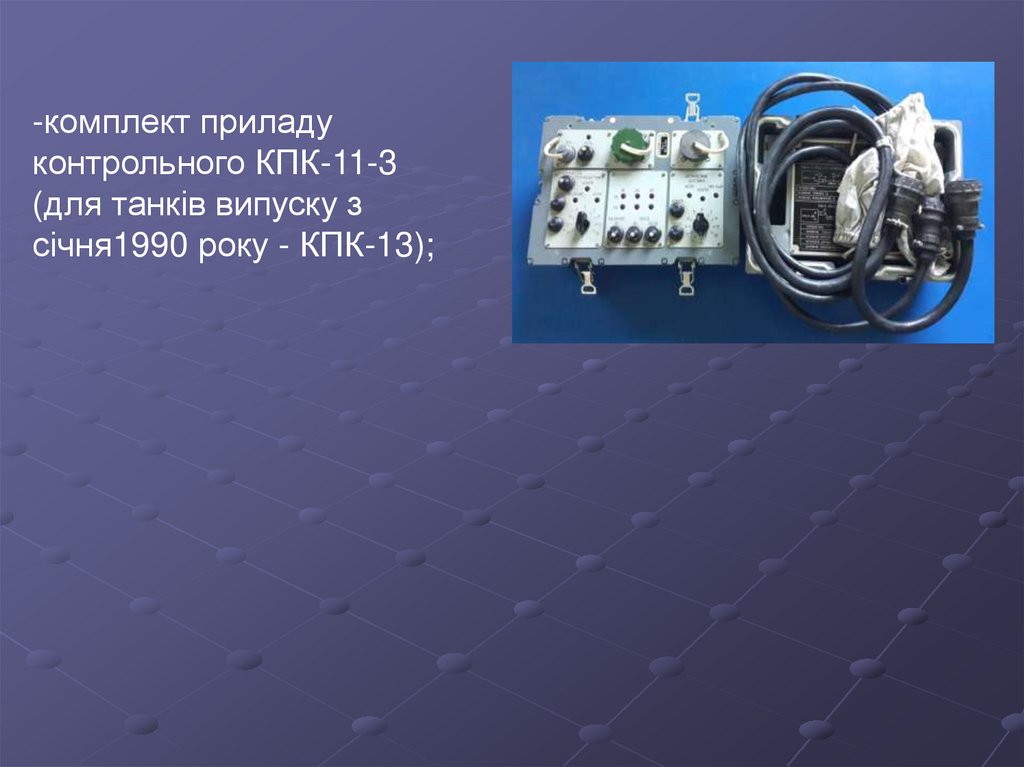

До складу експлуатаційного комплекту входять
запасні частини і спеціальний інструмент для
ремонту ходової частини, трансмісії і систем,
які обслуговують двигун, паркове обладнання
та комплекти ЗІП складових частин машини.

32.

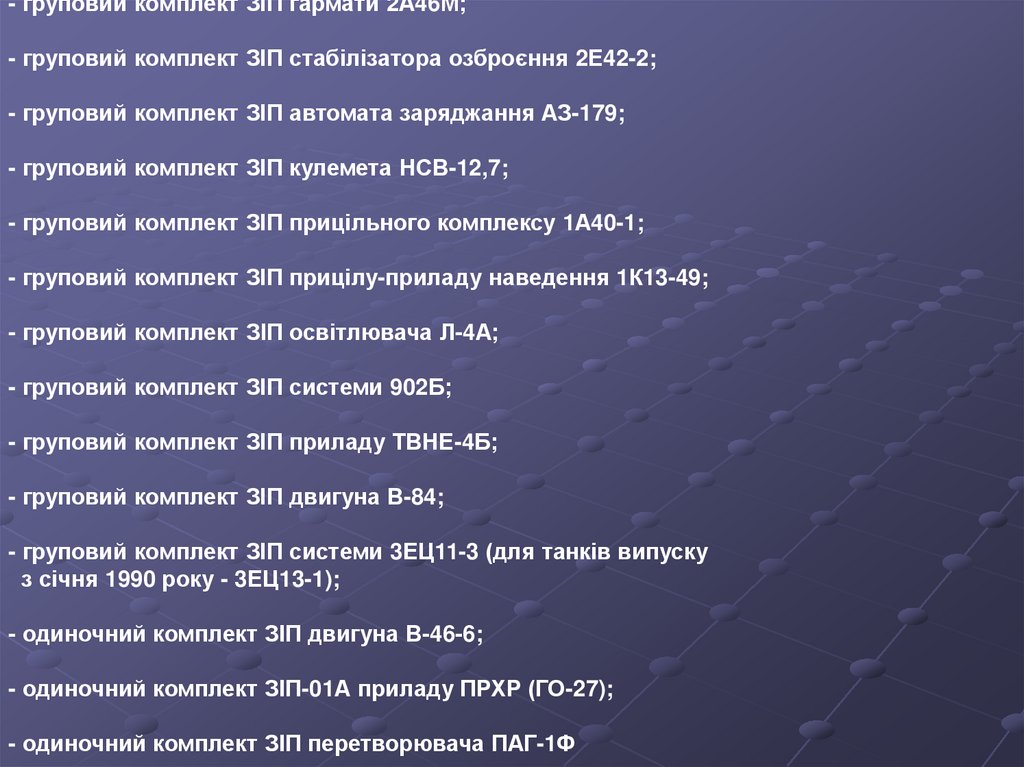

- груповий комплект ЗІП гармати 2А46М;
- груповий комплект ЗІП стабілізатора озброєння 2Е42-2;
- груповий комплект ЗІП автомата заряджання АЗ-179;
- груповий комплект ЗІП кулемета НСВ-12,7;
- груповий комплект ЗІП прицільного комплексу 1А40-1;
- груповий комплект ЗІП прицілу-приладу наведення 1К13-49;
- груповий комплект ЗІП освітлювача Л-4А;
- груповий комплект ЗІП системи 902Б;
- груповий комплект ЗІП приладу ТВНЕ-4Б;
- груповий комплект ЗІП двигуна В-84;
- груповий комплект ЗІП системи 3ЕЦ11-3 (для танків випуску
з січня 1990 року - 3ЕЦ13-1);
- одиночний комплект ЗІП двигуна В-46-6;
- одиночний комплект ЗІП-01А приладу ПРХР (ГО-27);
- одиночний комплект ЗІП перетворювача ПАГ-1Ф
