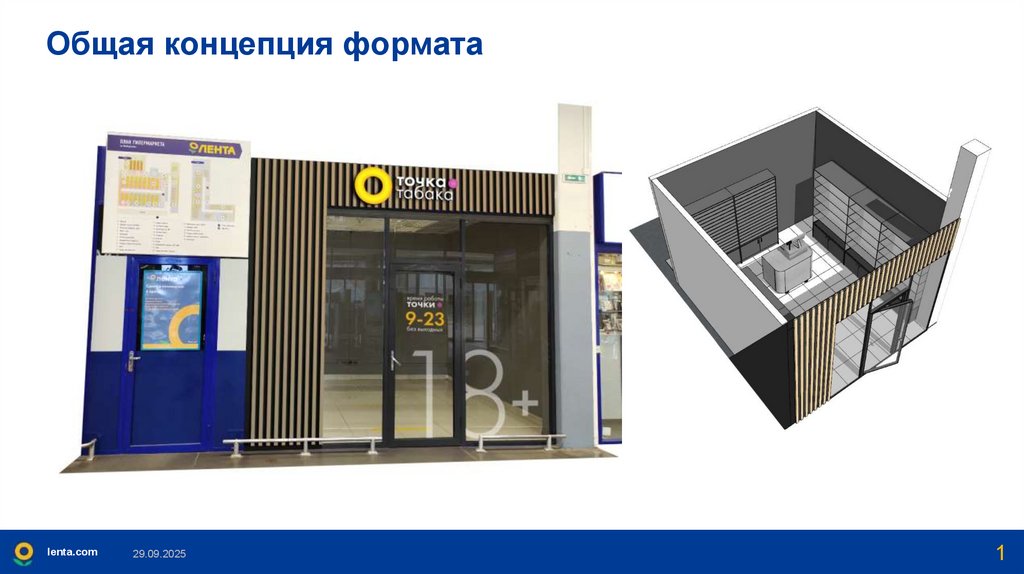

1. Общая концепция формата

lenta.com
29.09.2025
1

2.

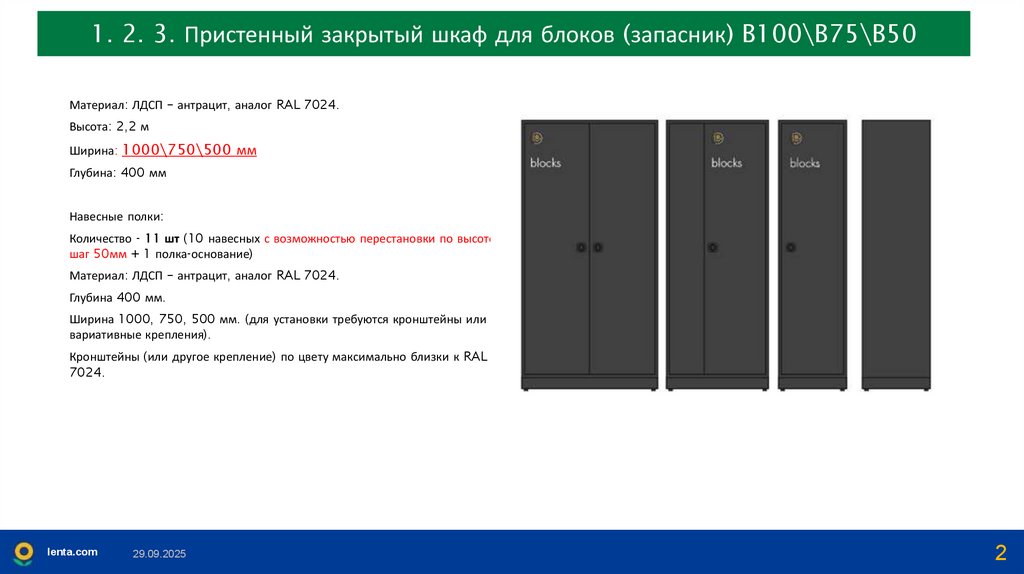

1. 2. 3. Пристенный закрытый шкаф для блоков (запасник) B100\B75\B50
Материал: ЛДСП – антрацит, аналог RAL 7024.
Высота: 2,2 м
Ширина: 1000\750\500 мм
Глубина: 400 мм
Навесные полки:
Количество - 11 шт (10 навесных с возможностью перестановки по высоте,
шаг 50мм + 1 полка-основание)
Материал: ЛДСП – антрацит, аналог RAL 7024.
Глубина 400 мм.
Ширина 1000, 750, 500 мм. (для установки требуются кронштейны или
вариативные крепления).
Кронштейны (или другое крепление) по цвету максимально близки к RAL
7024.
lenta.com
29.09.2025
2

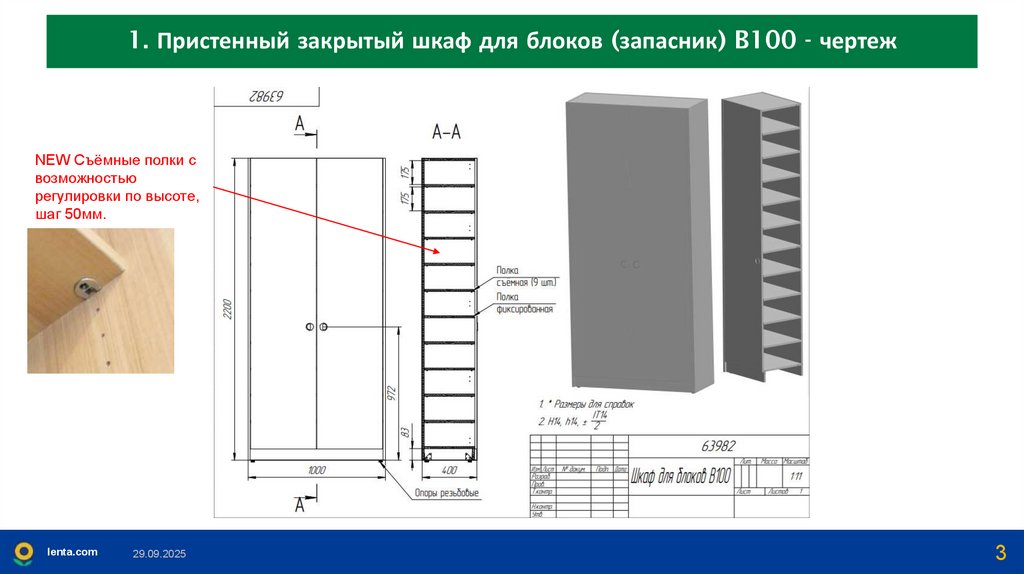

3. 1. Пристенный закрытый шкаф для блоков (запасник) B100 - чертеж

NEW Съёмные полки с
возможностью
регулировки по высоте,
шаг 50мм.
lenta.com
29.09.2025
3

4.

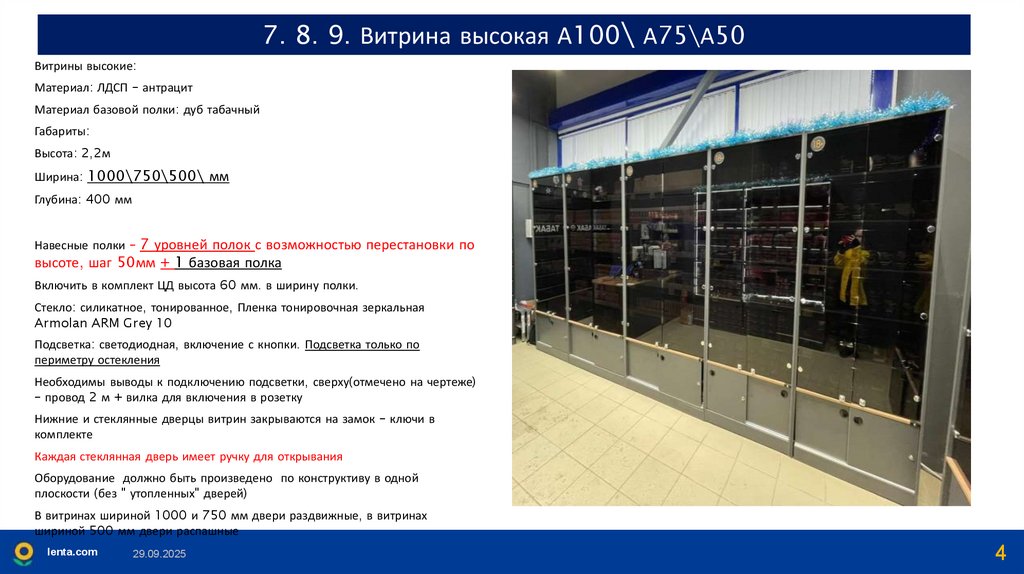

7. 8. 9. Витрина высокая А100\ А75\А50
Витрины высокие:
Материал: ЛДСП – антрацит
Материал базовой полки: дуб табачный
Габариты:
Высота: 2,2м
Ширина: 1000\750\500\ мм
Глубина: 400 мм
Навесные полки – 7 уровней полок с возможностью перестановки по
высоте, шаг 50мм + 1 базовая полка
Включить в комплект ЦД высота 60 мм. в ширину полки.
Стекло: силикатное, тонированное, Пленка тонировочная зеркальная
Armolan ARM Grey 10
Подсветка: светодиодная, включение с кнопки. Подсветка только по
периметру остекления
Необходимы выводы к подключению подсветки, сверху(отмечено на чертеже)
– провод 2 м + вилка для включения в розетку
Нижние и стеклянные дверцы витрин закрываются на замок – ключи в
комплекте
Каждая стеклянная дверь имеет ручку для открывания
Оборудование должно быть произведено по конструктиву в одной
плоскости (без " утопленных" дверей)
В витринах шириной 1000 и 750 мм двери раздвижные, в витринах
шириной 500 мм двери распашные
lenta.com
29.09.2025
4

5.

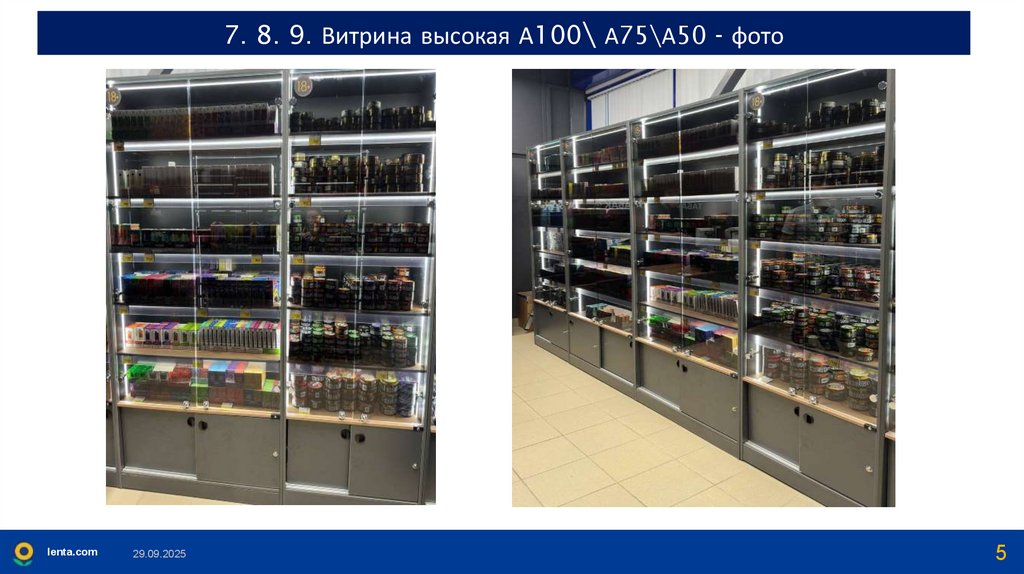

7. 8. 9. Витрина высокая А100\ А75\А50 - фото
lenta.com
29.09.2025
5

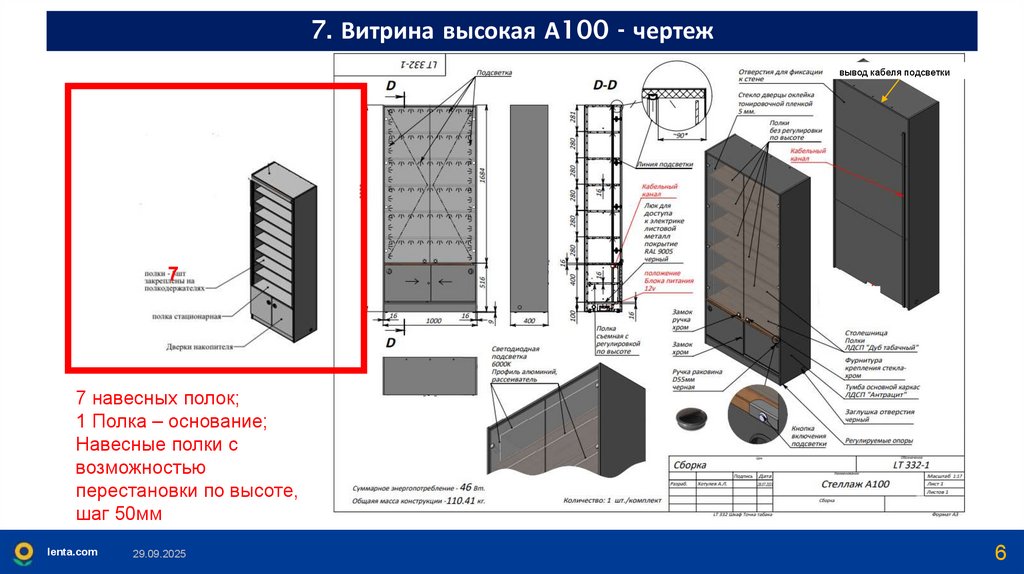

6. 7. Витрина высокая А100 - чертеж

вывод кабеля подсветки
7
7 навесных полок;
1 Полка – основание;
Навесные полки с
возможностью
перестановки по высоте,
шаг 50мм
lenta.com
29.09.2025
6

7.

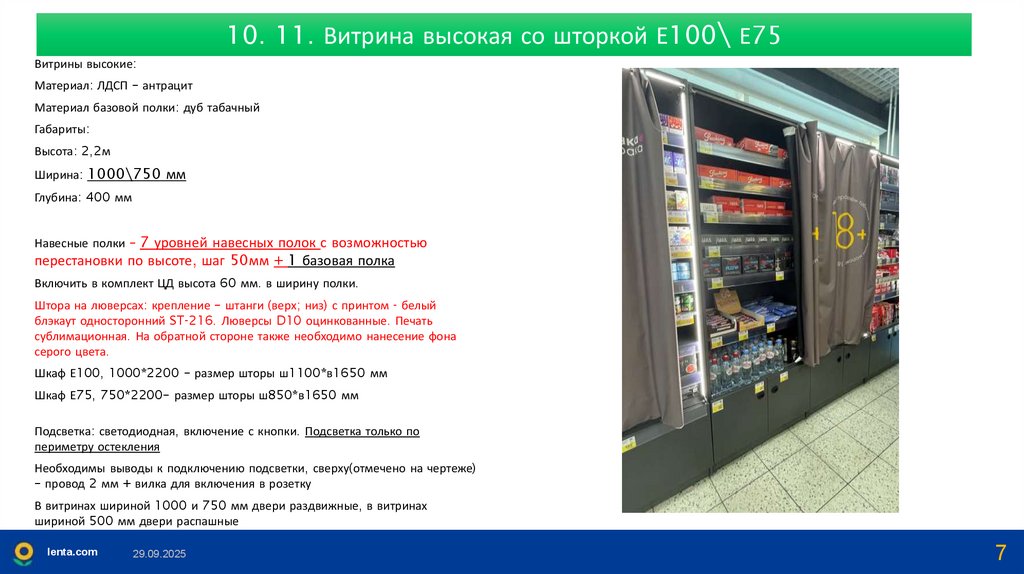

10. 11. Витрина высокая со шторкой Е100\ Е75
Витрины высокие:
Материал: ЛДСП – антрацит
Материал базовой полки: дуб табачный
Габариты:
Высота: 2,2м
Ширина: 1000\750 мм
Глубина: 400 мм
Навесные полки – 7 уровней навесных полок с возможностью
перестановки по высоте, шаг 50мм + 1 базовая полка
Включить в комплект ЦД высота 60 мм. в ширину полки.
Штора на люверсах: крепление – штанги (верх; низ) с принтом - белый
блэкаут односторонний ST-216. Люверсы D10 оцинкованные. Печать
сублимационная. На обратной стороне также необходимо нанесение фона
серого цвета.
Шкаф Е100, 1000*2200 – размер шторы ш1100*в1650 мм
Шкаф Е75, 750*2200– размер шторы ш850*в1650 мм
Подсветка: светодиодная, включение с кнопки. Подсветка только по
периметру остекления
Необходимы выводы к подключению подсветки, сверху(отмечено на чертеже)
– провод 2 мм + вилка для включения в розетку
В витринах шириной 1000 и 750 мм двери раздвижные, в витринах
шириной 500 мм двери распашные
lenta.com
29.09.2025
7

8.

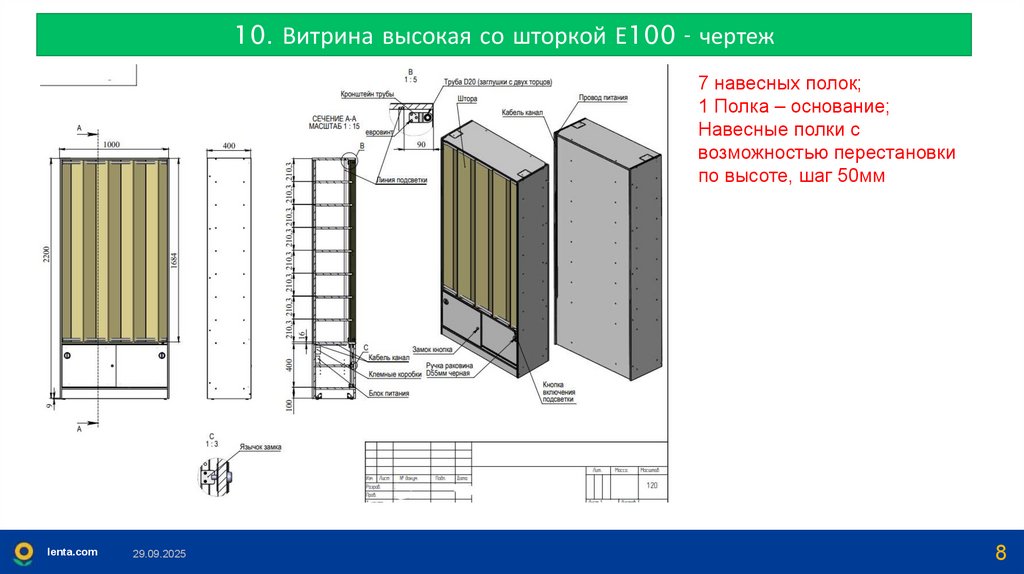

10. Витрина высокая со шторкой Е100 - чертеж
7 навесных полок;
1 Полка – основание;
Навесные полки с
возможностью перестановки
по высоте, шаг 50мм
lenta.com
29.09.2025
8

9.

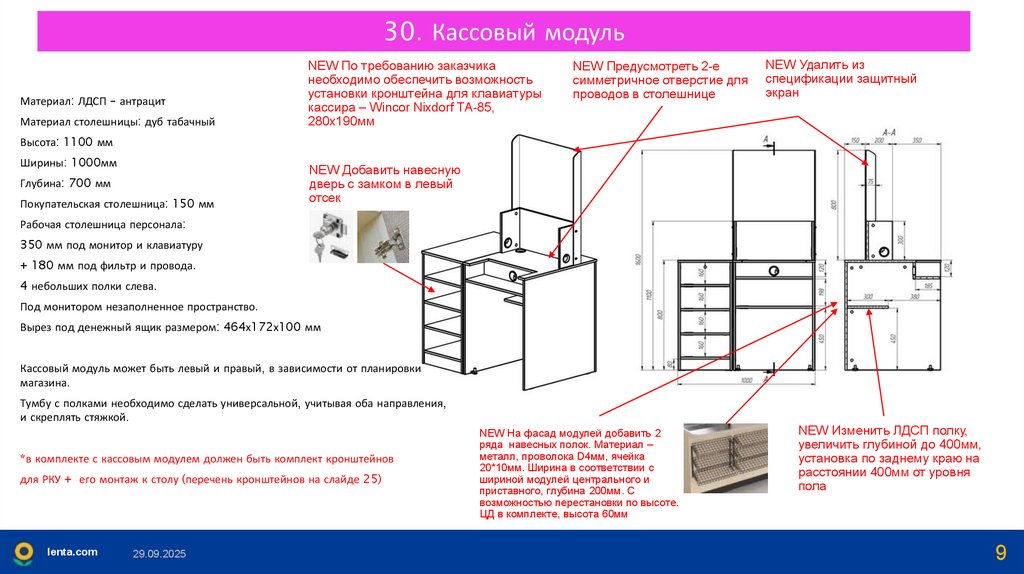

30. Кассовый модуль
Материал: ЛДСП – антрацит
Материал столешницы: дуб табачный
NEW По требованию заказчика
необходимо обеспечить возможность
установки кронштейна для клавиатуры
кассира – Wincor Nixdorf TA-85,
280х190мм
NEW Предусмотреть 2-е
симметричное отверстие для
проводов в столешнице
NEW Удалить из
спецификации защитный
экран
Высота: 1100 мм
Ширины: 1000мм
Глубина: 700 мм
Покупательская столешница: 150 мм
NEW Добавить навесную
дверь с замком в левый
отсек
Рабочая столешница персонала:
350 мм под монитор и клавиатуру
+ 180 мм под фильтр и провода.
4 небольших полки слева.
Под монитором незаполненное пространство.
Вырез под денежный ящик размером: 464х172х100 мм
Кассовый модуль может быть левый и правый, в зависимости от планировки
магазина.
Тумбу с полками необходимо сделать универсальной, учитывая оба направления,
и скреплять стяжкой.
*в комплекте с кассовым модулем должен быть комплект кронштейнов
для РКУ + его монтаж к столу (перечень кронштейнов на слайде 25)
lenta.com
29.09.2025
NEW На фасад модулей добавить 2
ряда навесных полок. Материал –
металл, проволока D4мм, ячейка
20*10мм. Ширина в соответствии с
шириной модулей центрального и
приставного, глубина 200мм. С
возможностью перестановки по высоте.
ЦД в комплекте, высота 60мм
NEW Изменить ЛДСП полку,
увеличить глубиной до 400мм,
установка по заднему краю на
расстоянии 400мм от уровня
пола
9

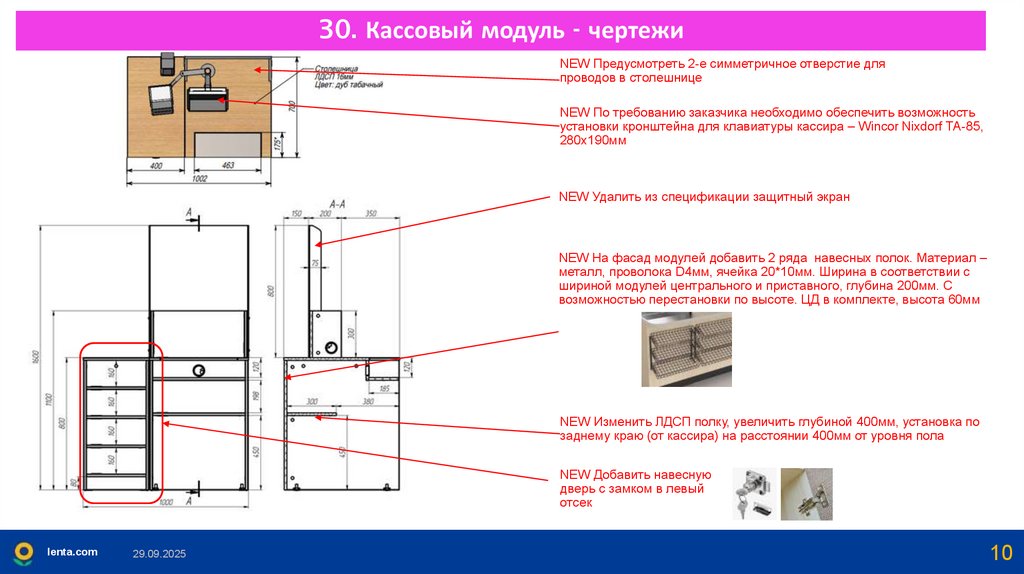

10. 30. Кассовый модуль - чертежи

NEW Предусмотреть 2-е симметричное отверстие для
проводов в столешнице
NEW По требованию заказчика необходимо обеспечить возможность
установки кронштейна для клавиатуры кассира – Wincor Nixdorf TA-85,
280х190мм
NEW Удалить из спецификации защитный экран
NEW На фасад модулей добавить 2 ряда навесных полок. Материал –
металл, проволока D4мм, ячейка 20*10мм. Ширина в соответствии с
шириной модулей центрального и приставного, глубина 200мм. С
возможностью перестановки по высоте. ЦД в комплекте, высота 60мм
NEW Изменить ЛДСП полку, увеличить глубиной 400мм, установка по
заднему краю (от кассира) на расстоянии 400мм от уровня пола
NEW Добавить навесную
дверь с замком в левый
отсек
lenta.com
29.09.2025
10

11.

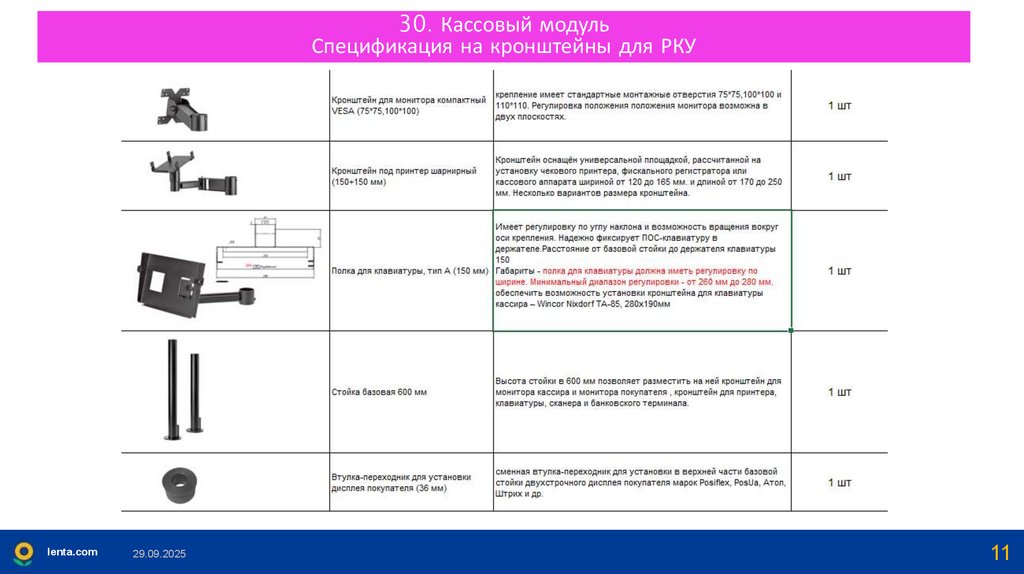

30. Кассовый модуль
Спецификация на кронштейны для РКУ
