ТЕМА 2-2

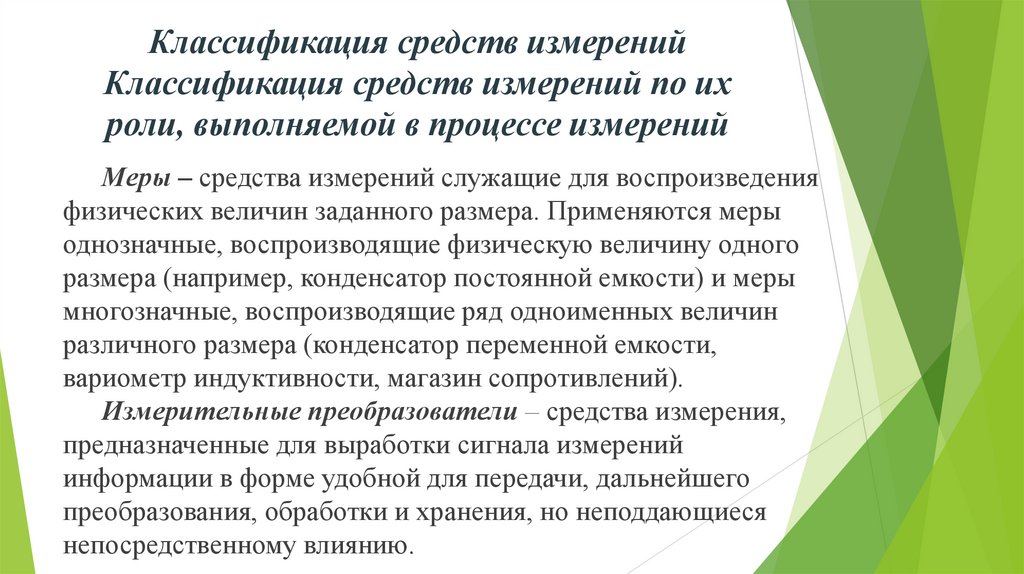

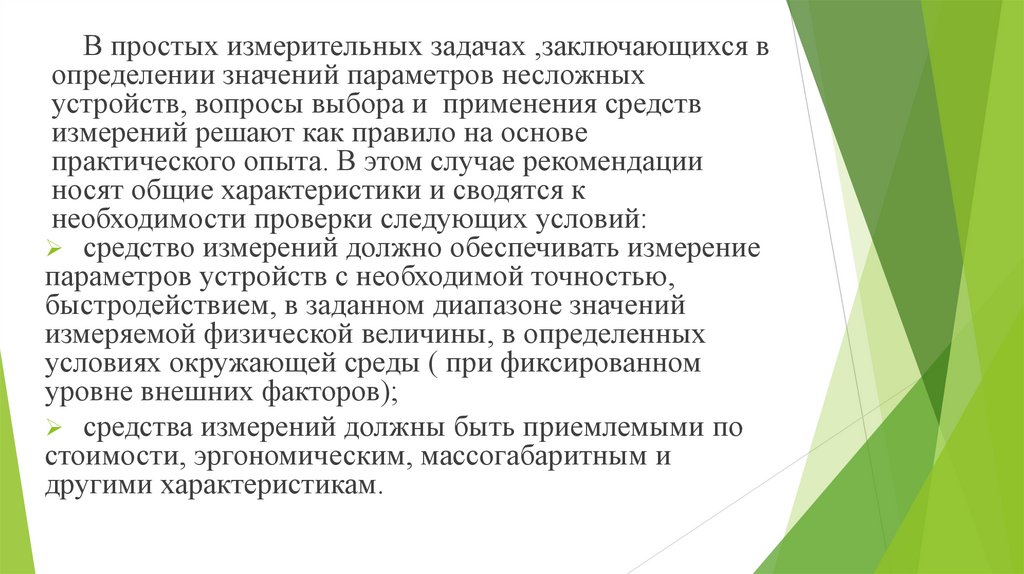

1. Классификация средств измерений Классификация средств измерений по их роли, выполняемой в процессе измерений

Меры – средства измерений служащие для воспроизведения
физических величин заданного размера. Применяются меры
однозначные, воспроизводящие физическую величину одного
размера (например, конденсатор постоянной емкости) и меры
многозначные, воспроизводящие ряд одноименных величин
различного размера (конденсатор переменной емкости,
вариометр индуктивности, магазин сопротивлений).
Измерительные преобразователи – средства измерения,
предназначенные для выработки сигнала измерений
информации в форме удобной для передачи, дальнейшего
преобразования, обработки и хранения, но неподдающиеся
непосредственному влиянию.

2.

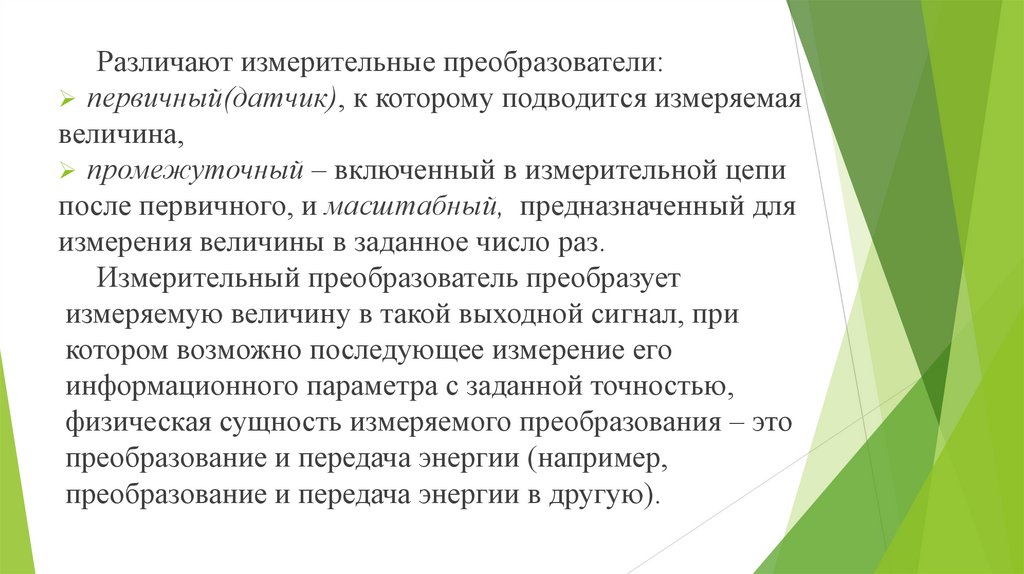

Различают измерительные преобразователи:
первичный(датчик), к которому подводится измеряемая
величина,
промежуточный – включенный в измерительной цепи
после первичного, и масштабный, предназначенный для
измерения величины в заданное число раз.
Измерительный преобразователь преобразует
измеряемую величину в такой выходной сигнал, при
котором возможно последующее измерение его
информационного параметра с заданной точностью,
физическая сущность измеряемого преобразования – это
преобразование и передача энергии (например,
преобразование и передача энергии в другую).

3.

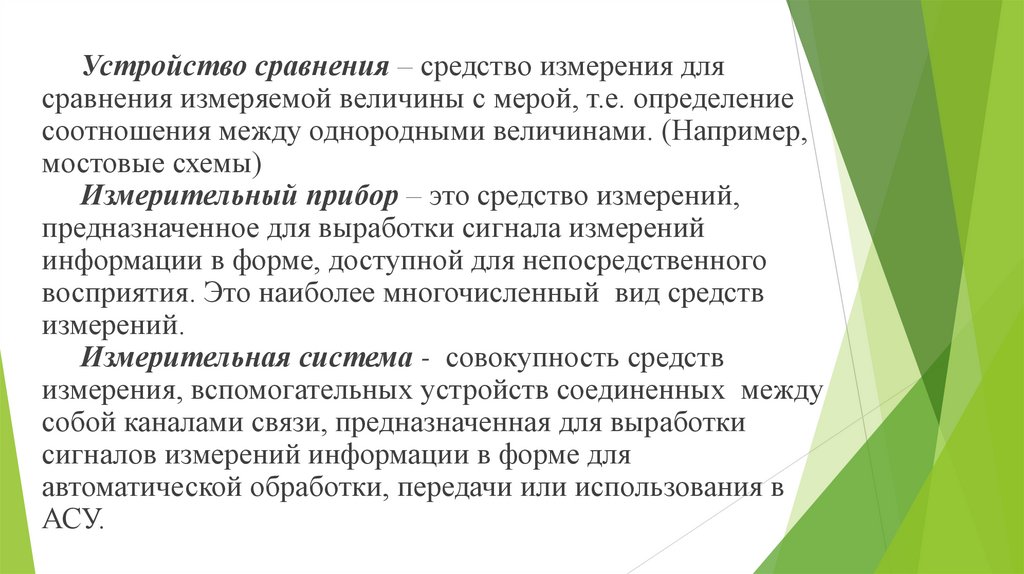

Устройство сравнения – средство измерения для
сравнения измеряемой величины с мерой, т.е. определение
соотношения между однородными величинами. (Например,
мостовые схемы)

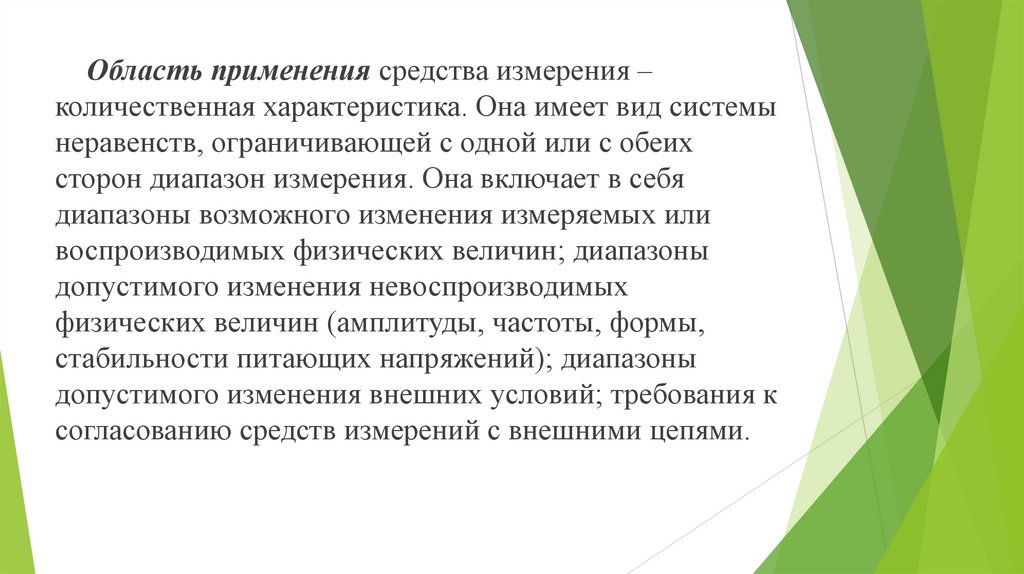

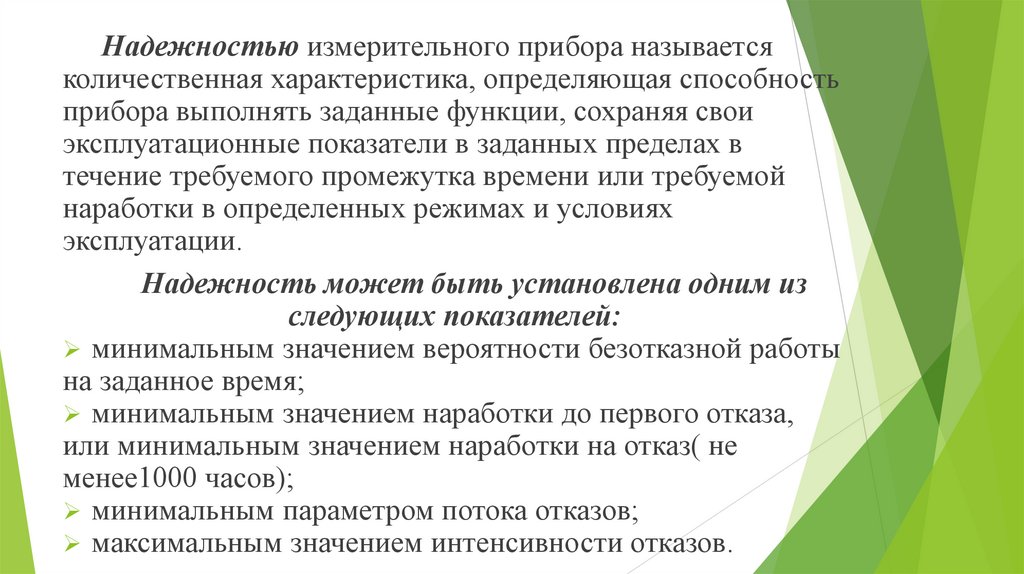

Измерительный прибор – это средство измерений,
предназначенное для выработки сигнала измерений
информации в форме, доступной для непосредственного
восприятия. Это наиболее многочисленный вид средств
измерений.
Измерительная система - совокупность средств
измерения, вспомогательных устройств соединенных между
собой каналами связи, предназначенная для выработки
сигналов измерений информации в форме для
автоматической обработки, передачи или использования в
АСУ.

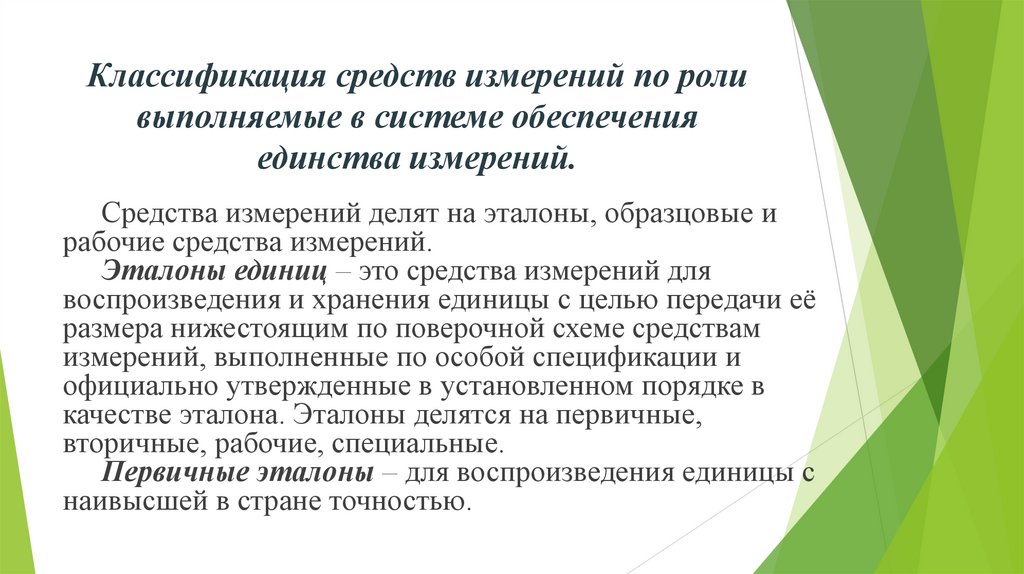

4. Классификация средств измерений по роли выполняемые в системе обеспечения единства измерений.

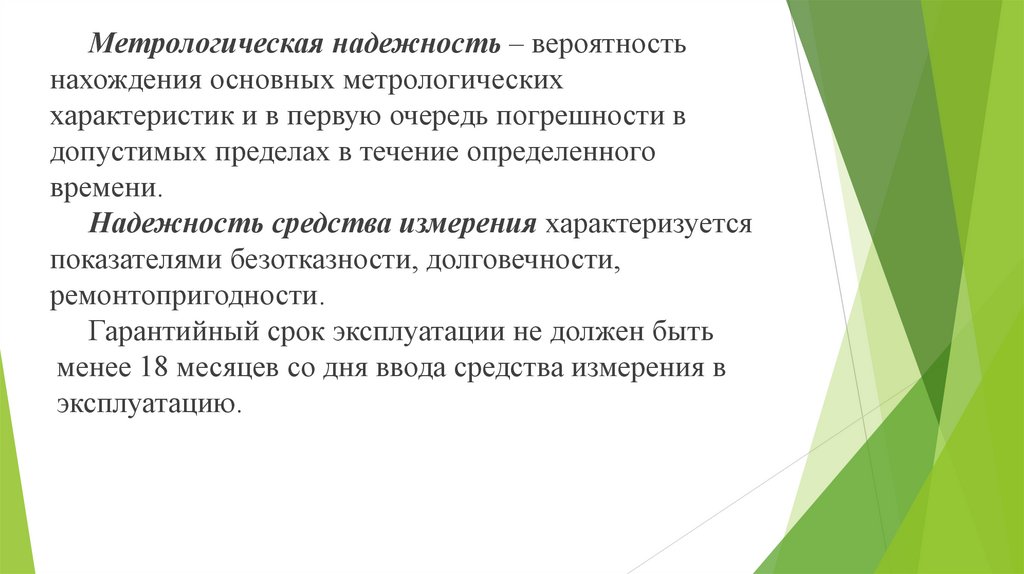

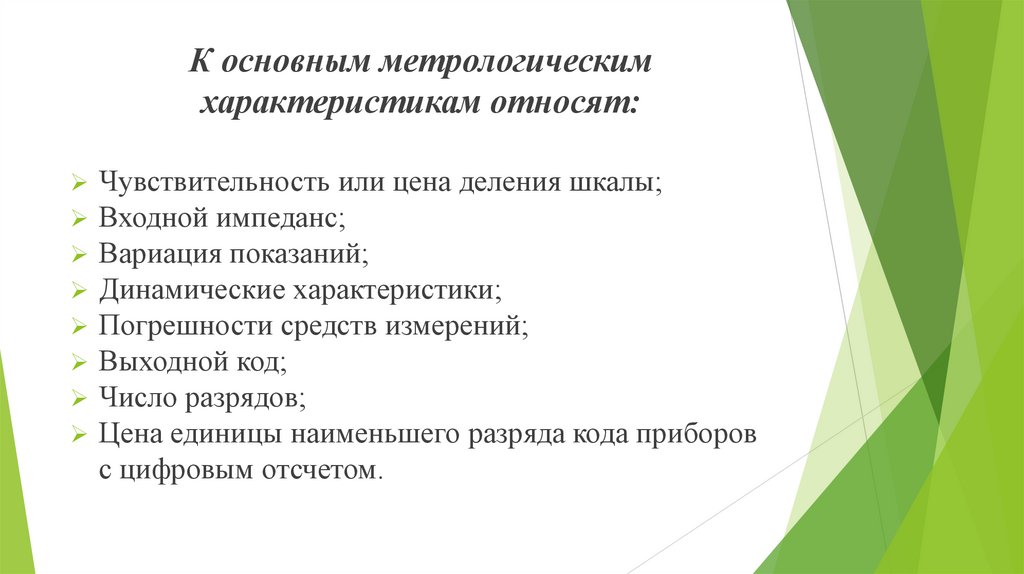

Средства измерений делят на эталоны, образцовые и
рабочие средства измерений.
Эталоны единиц – это средства измерений для
воспроизведения и хранения единицы с целью передачи её
размера нижестоящим по поверочной схеме средствам
измерений, выполненные по особой спецификации и
официально утвержденные в установленном порядке в
качестве эталона. Эталоны делятся на первичные,
вторичные, рабочие, специальные.
Первичные эталоны – для воспроизведения единицы с
наивысшей в стране точностью.

5.

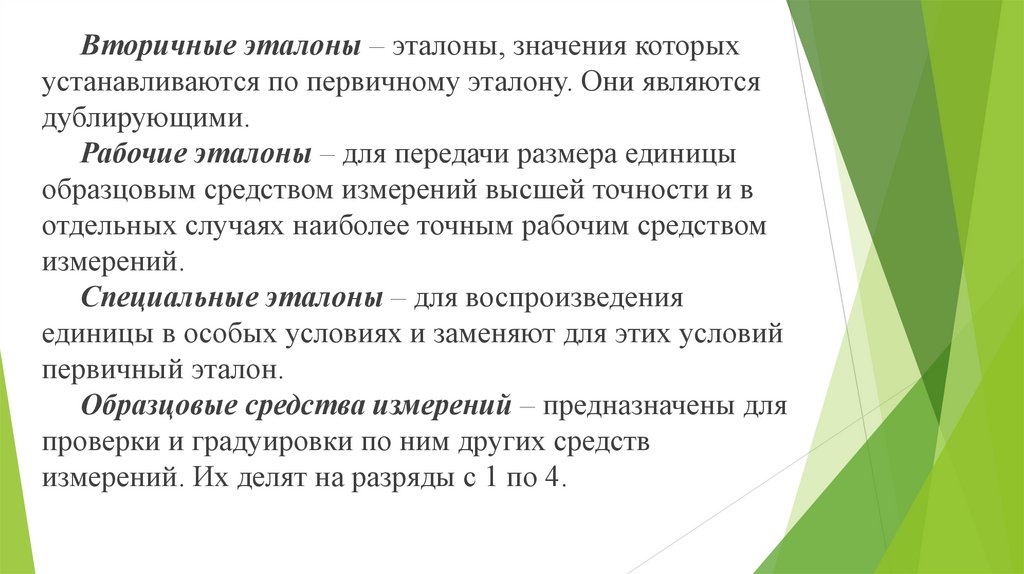

Вторичные эталоны – эталоны, значения которых
устанавливаются по первичному эталону. Они являются
дублирующими.
Рабочие эталоны – для передачи размера единицы
образцовым средством измерений высшей точности и в
отдельных случаях наиболее точным рабочим средством
измерений.
Специальные эталоны – для воспроизведения
единицы в особых условиях и заменяют для этих условий
первичный эталон.
Образцовые средства измерений – предназначены для
проверки и градуировки по ним других средств
измерений. Их делят на разряды с 1 по 4.

6.

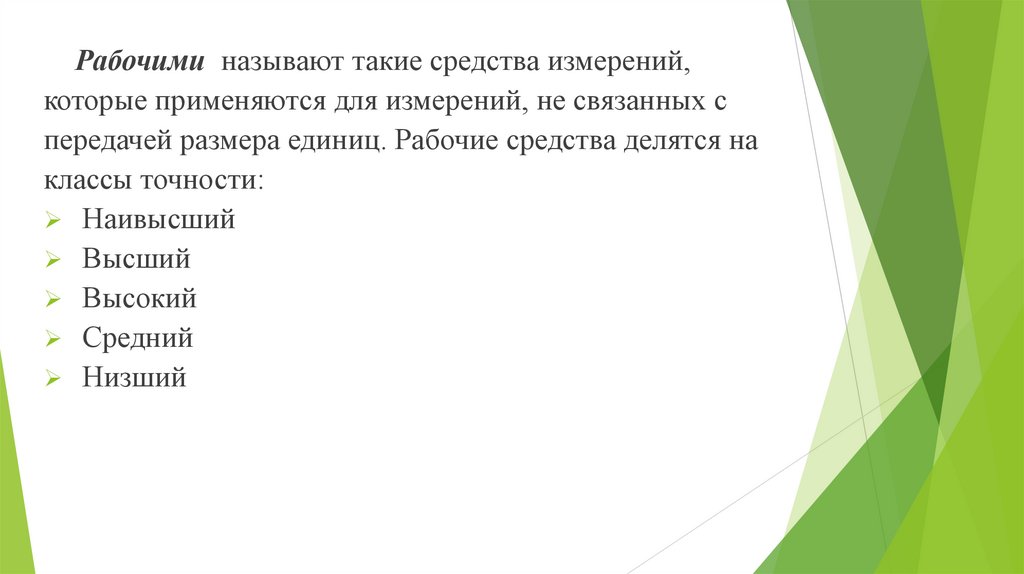

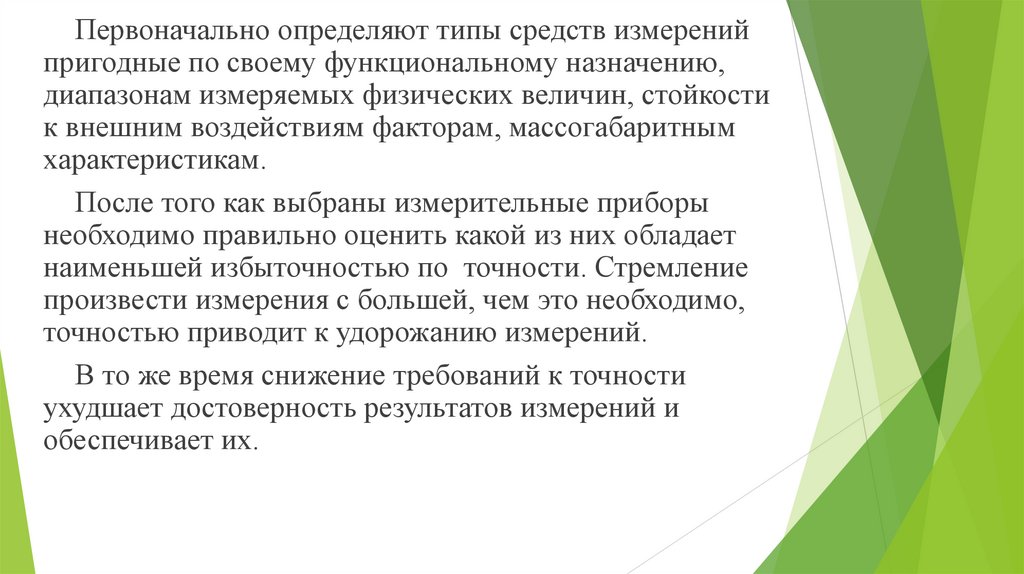

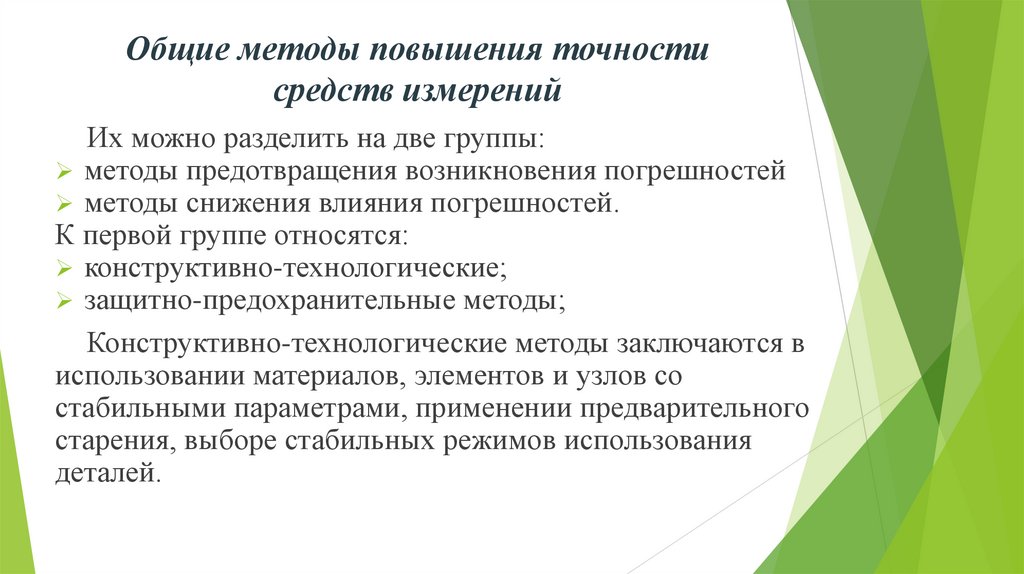

Рабочими называют такие средства измерений,
которые применяются для измерений, не связанных с
передачей размера единиц. Рабочие средства делятся на
классы точности:
Наивысший
Высший
Высокий
Средний
Низший

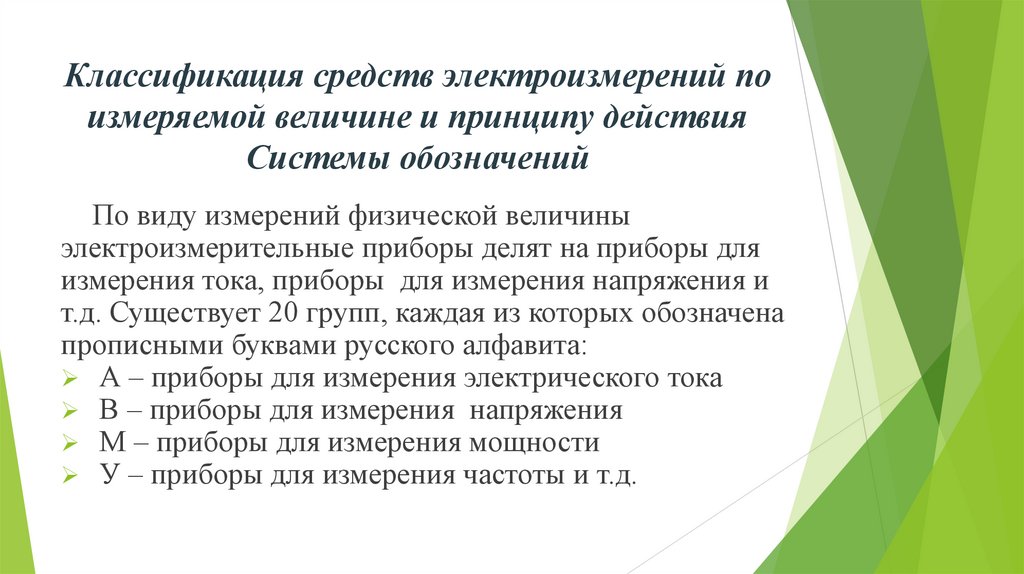

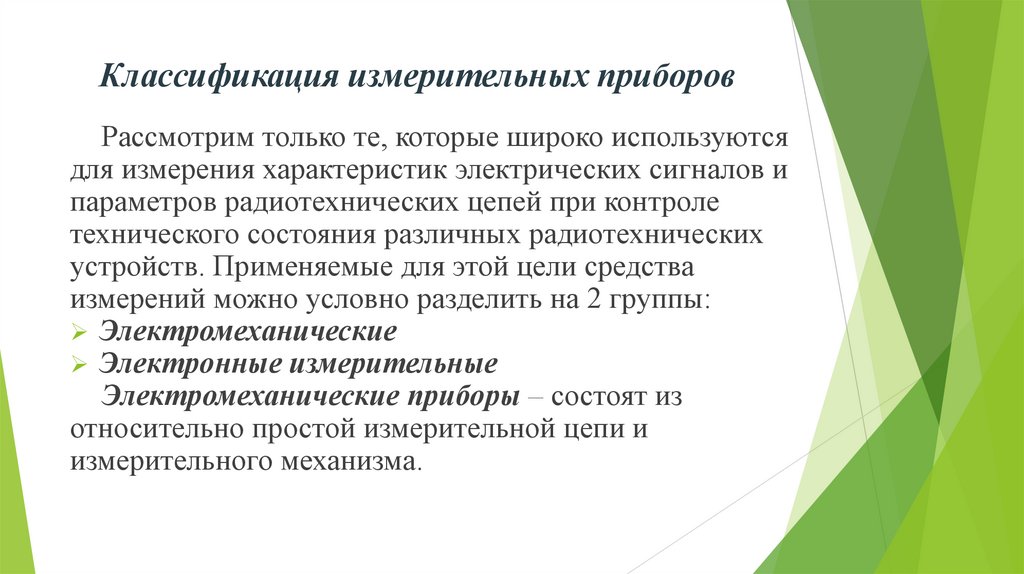

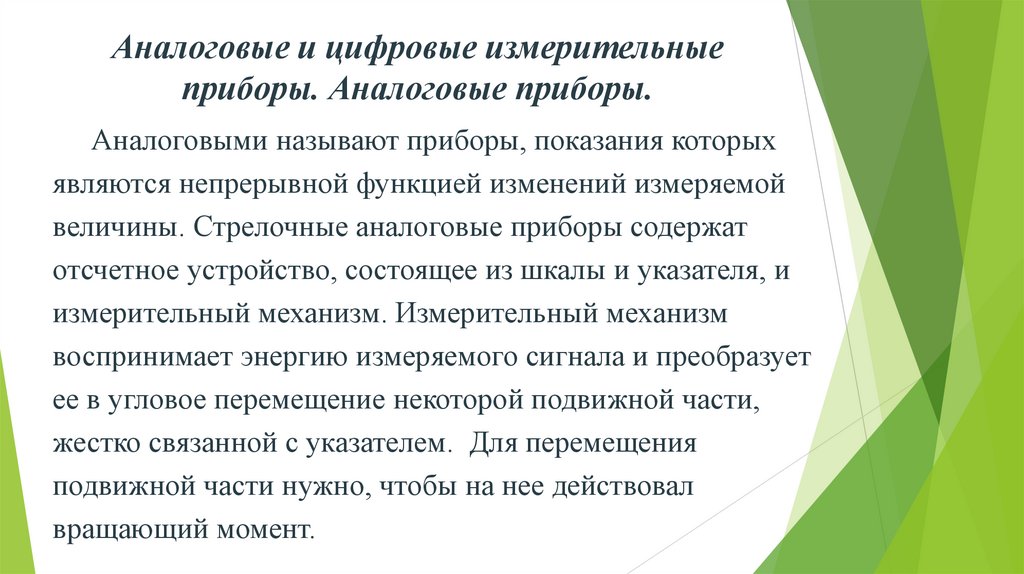

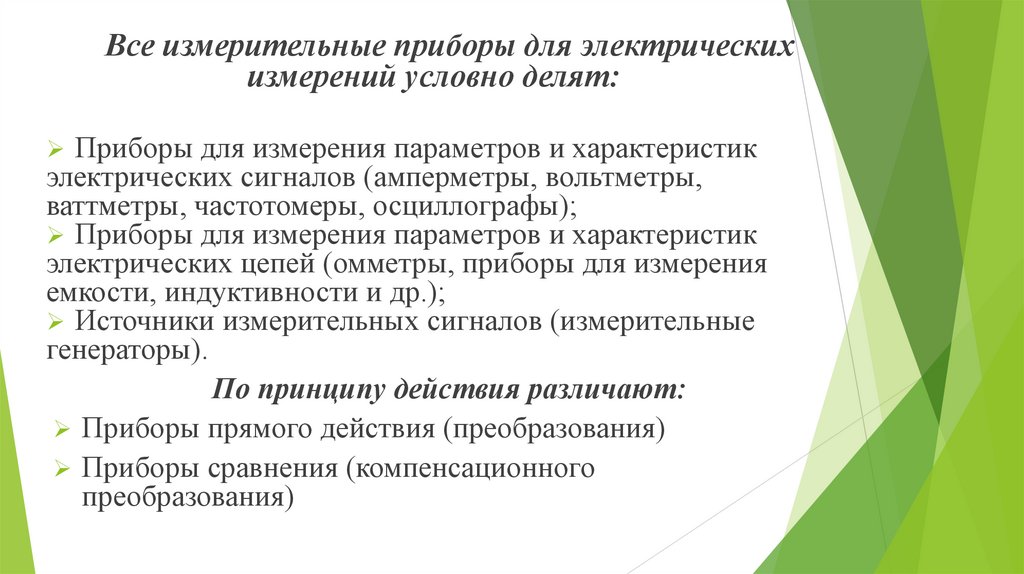

7. Классификация средств электроизмерений по измеряемой величине и принципу действия Системы обозначений

По виду измерений физической величины
электроизмерительные приборы делят на приборы для
измерения тока, приборы для измерения напряжения и
т.д. Существует 20 групп, каждая из которых обозначена
прописными буквами русского алфавита:
А – приборы для измерения электрического тока
В – приборы для измерения напряжения
М – приборы для измерения мощности
У – приборы для измерения частоты и т.д.

8.

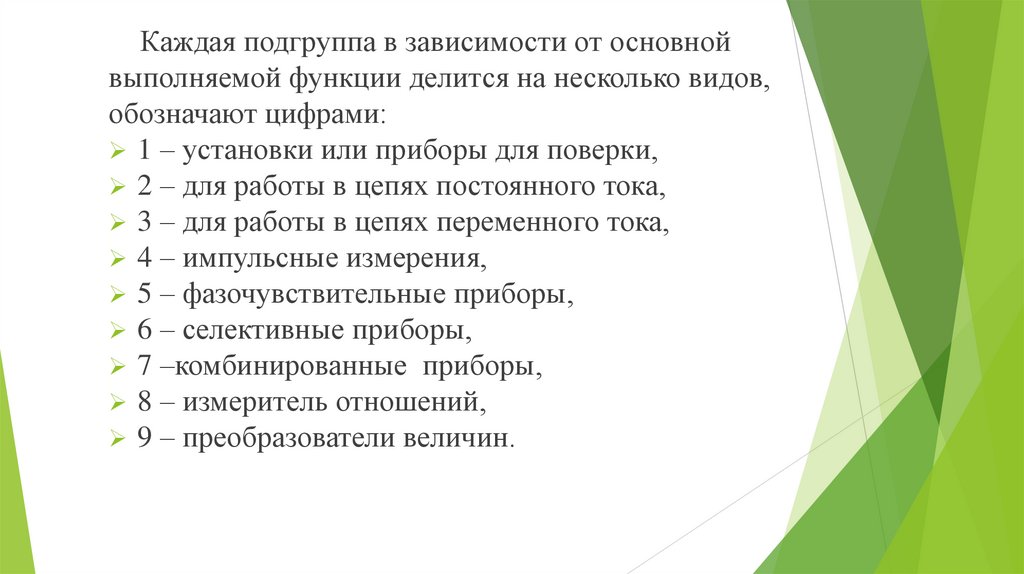

Каждая подгруппа в зависимости от основной
выполняемой функции делится на несколько видов,
обозначают цифрами:
1 – установки или приборы для поверки,
2 – для работы в цепях постоянного тока,
3 – для работы в цепях переменного тока,
4 – импульсные измерения,
5 – фазочувствительные приборы,
6 – селективные приборы,
7 –комбинированные приборы,
8 – измеритель отношений,
9 – преобразователи величин.

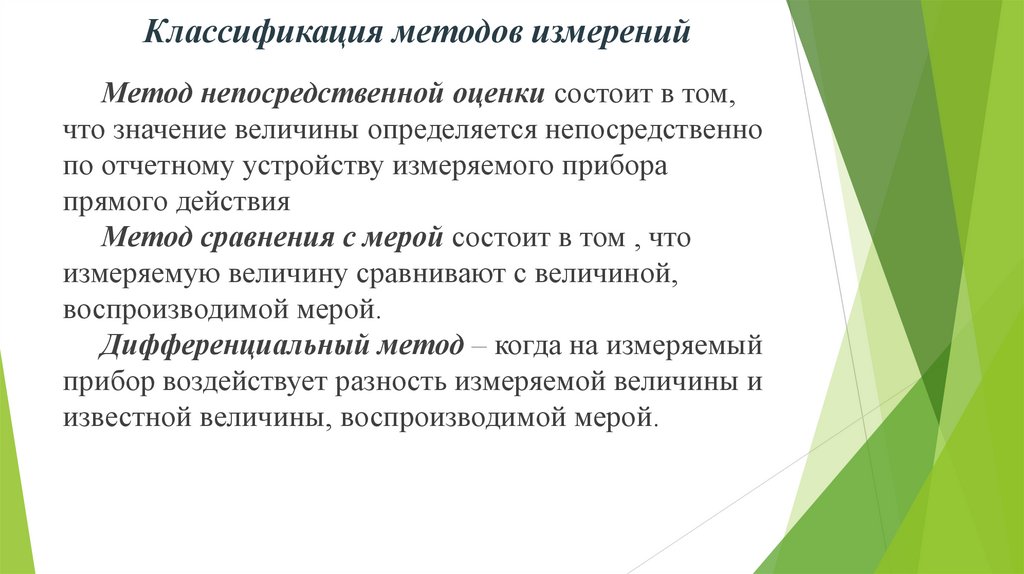

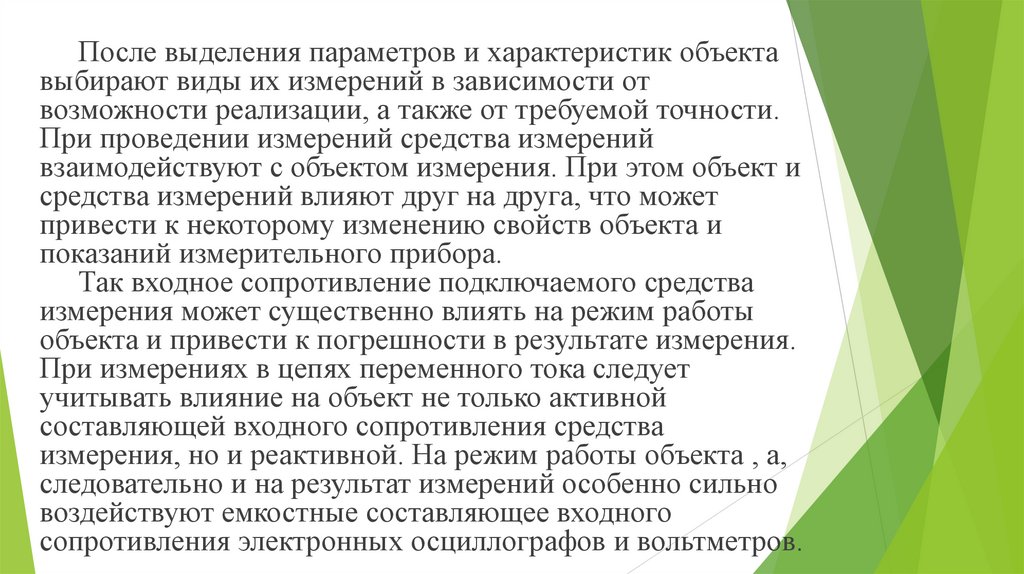

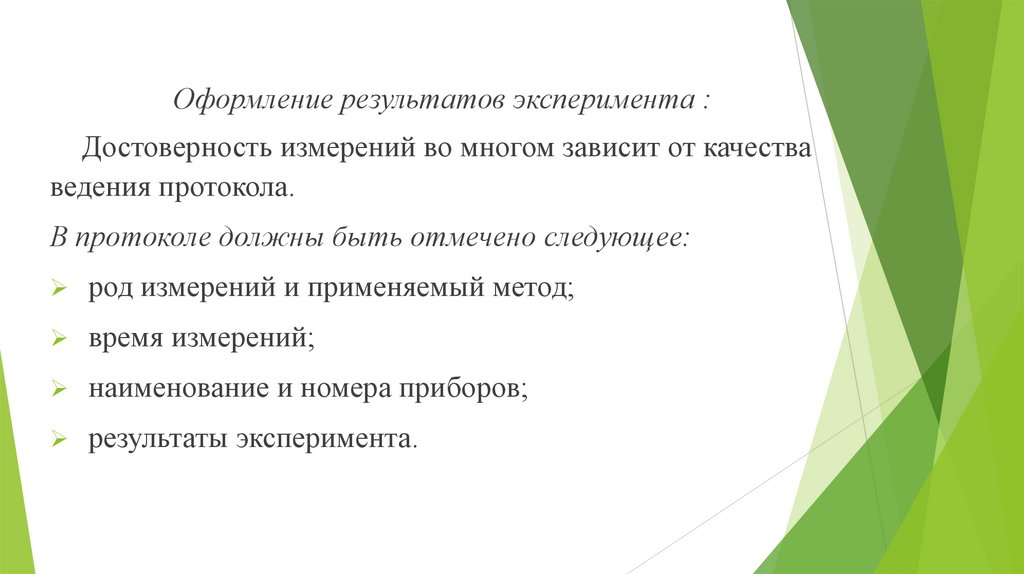

9. Классификация методов измерений

Метод непосредственной оценки состоит в том,
что значение величины определяется непосредственно
по отчетному устройству измеряемого прибора
прямого действия
Метод сравнения с мерой состоит в том , что
измеряемую величину сравнивают с величиной,
воспроизводимой мерой.
Дифференциальный метод – когда на измеряемый
прибор воздействует разность измеряемой величины и
известной величины, воспроизводимой мерой.

10.

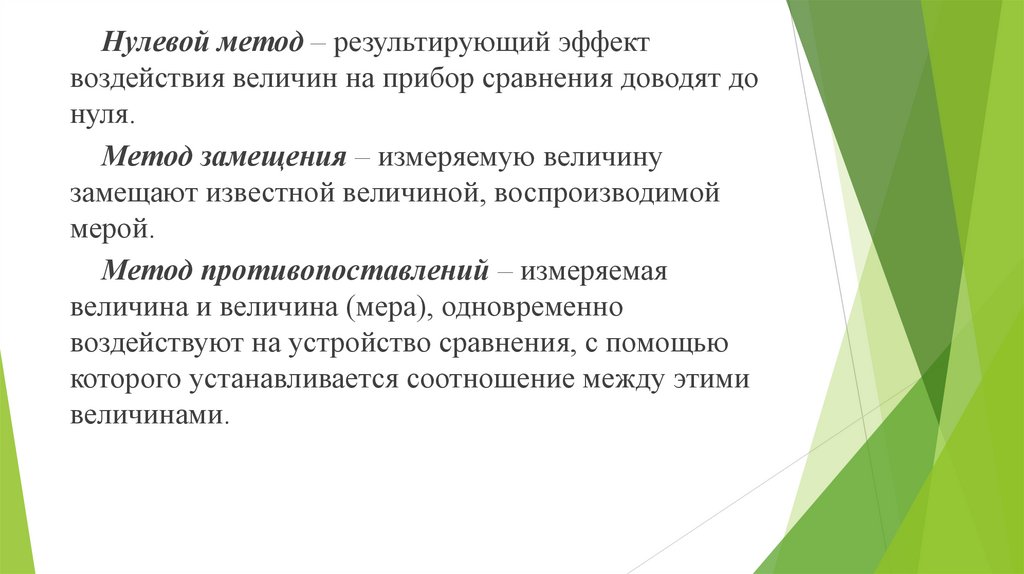

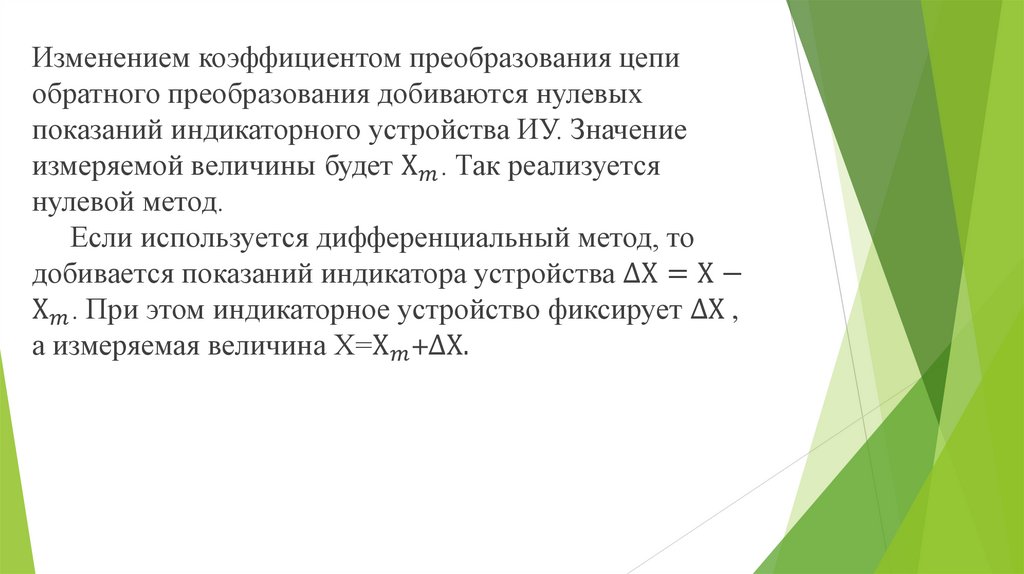

Нулевой метод – результирующий эффект
воздействия величин на прибор сравнения доводят до
нуля.
Метод замещения – измеряемую величину
замещают известной величиной, воспроизводимой
мерой.
Метод противопоставлений – измеряемая
величина и величина (мера), одновременно
воздействуют на устройство сравнения, с помощью
которого устанавливается соотношение между этими
величинами.

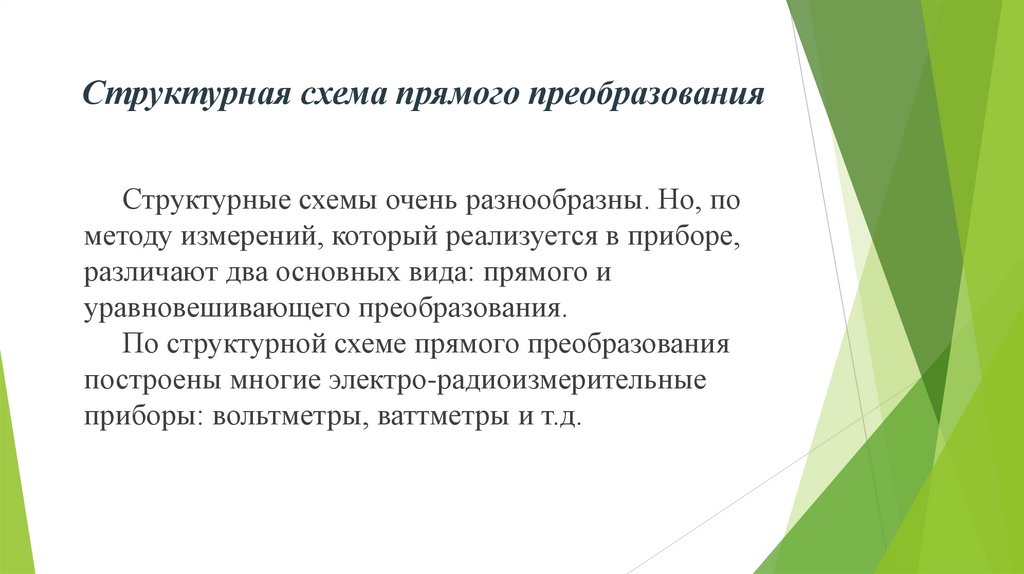

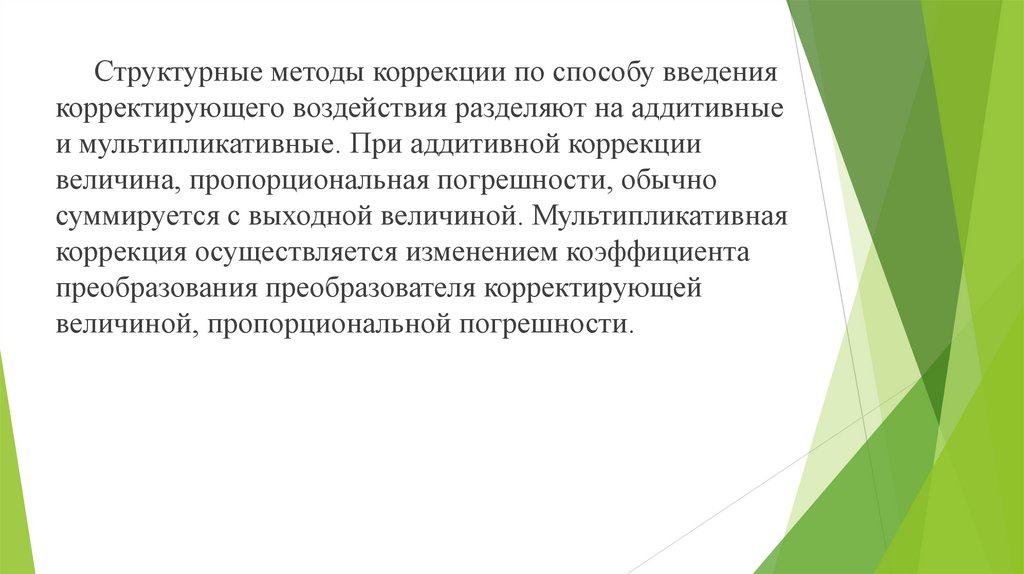

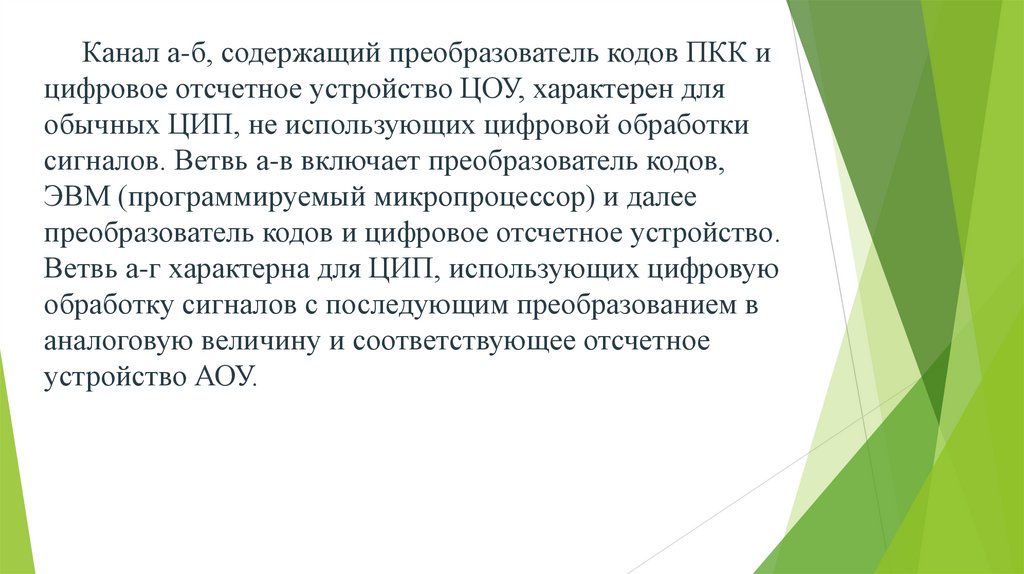

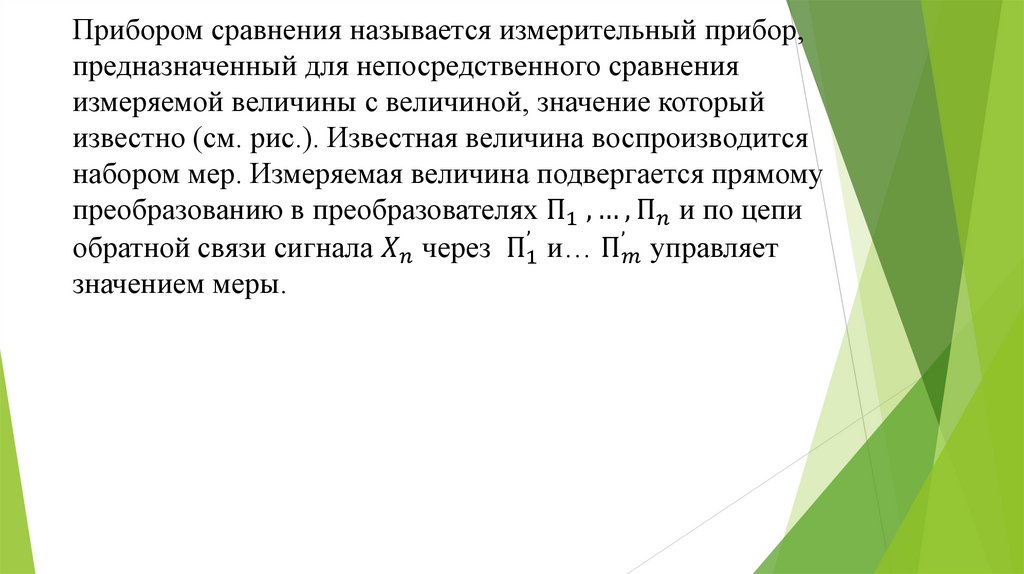

11. Структурная схема прямого преобразования

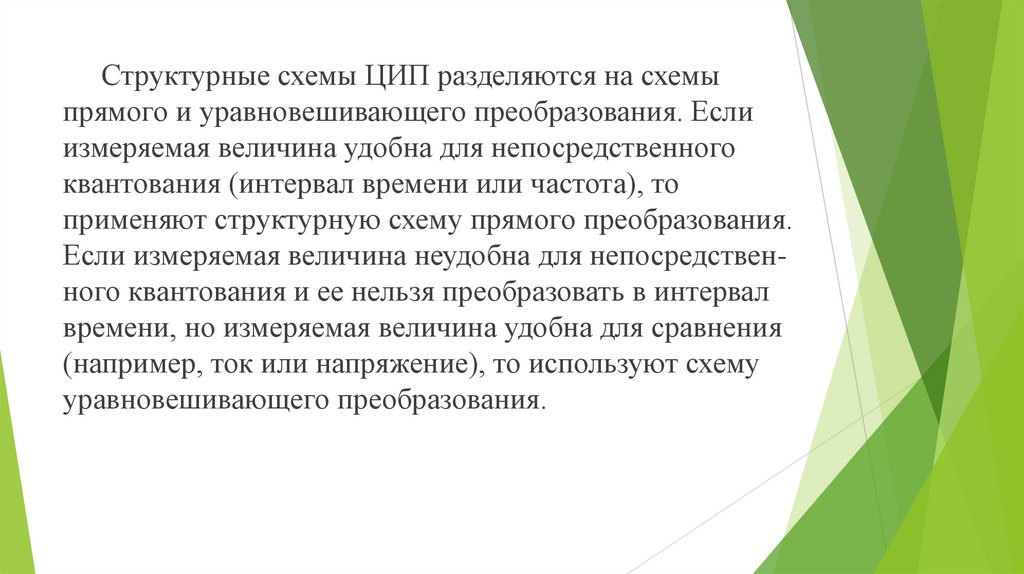

Структурные схемы очень разнообразны. Но, по
методу измерений, который реализуется в приборе,

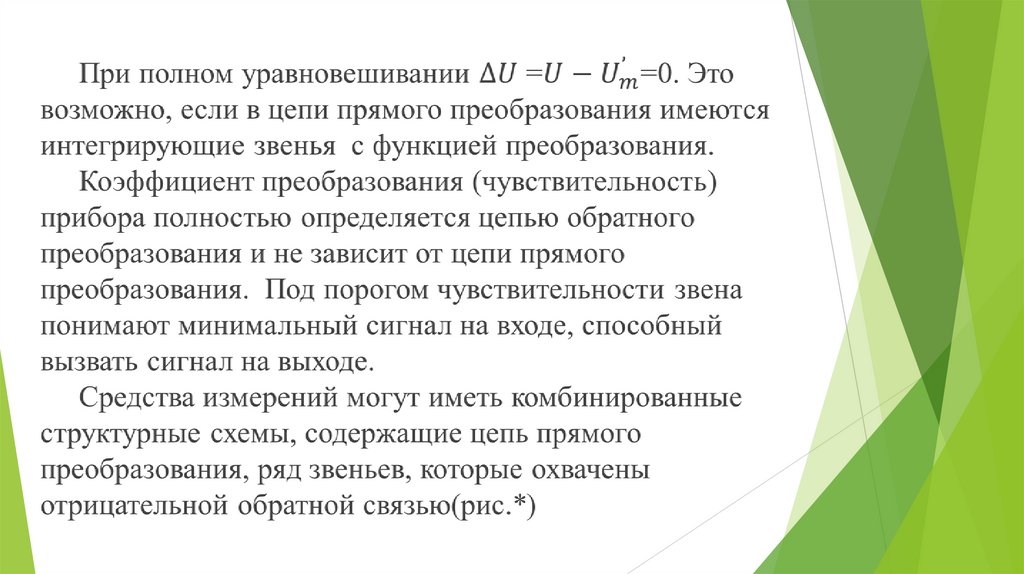

различают два основных вида: прямого и
уравновешивающего преобразования.
По структурной схеме прямого преобразования
построены многие электро-радиоизмерительные
приборы: вольтметры, ваттметры и т.д.

12.

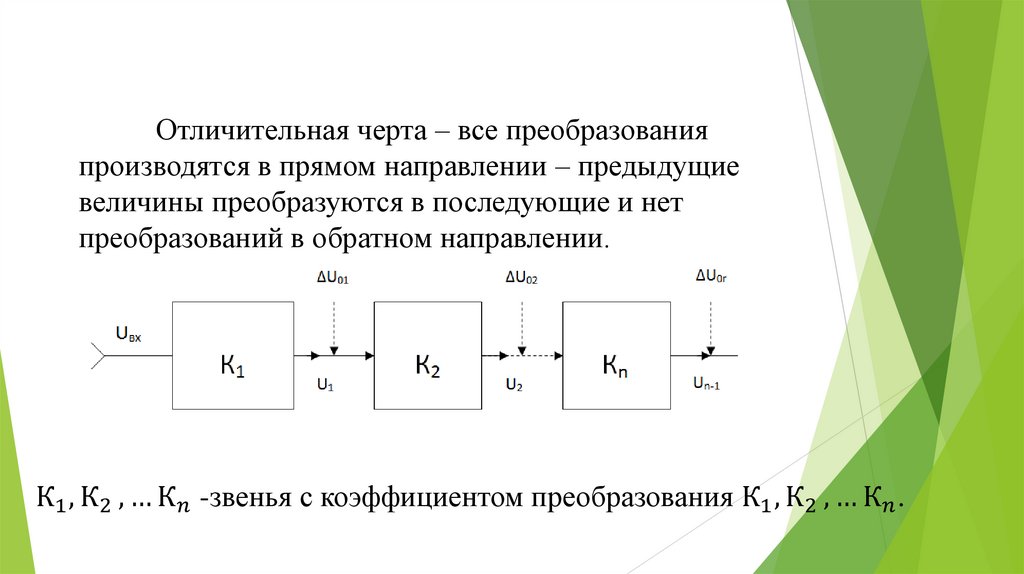

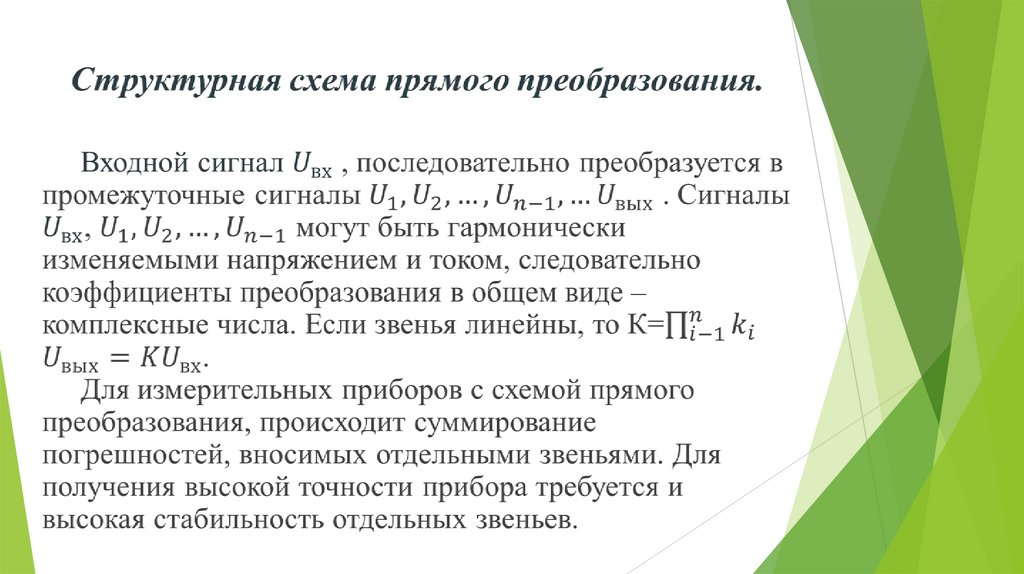

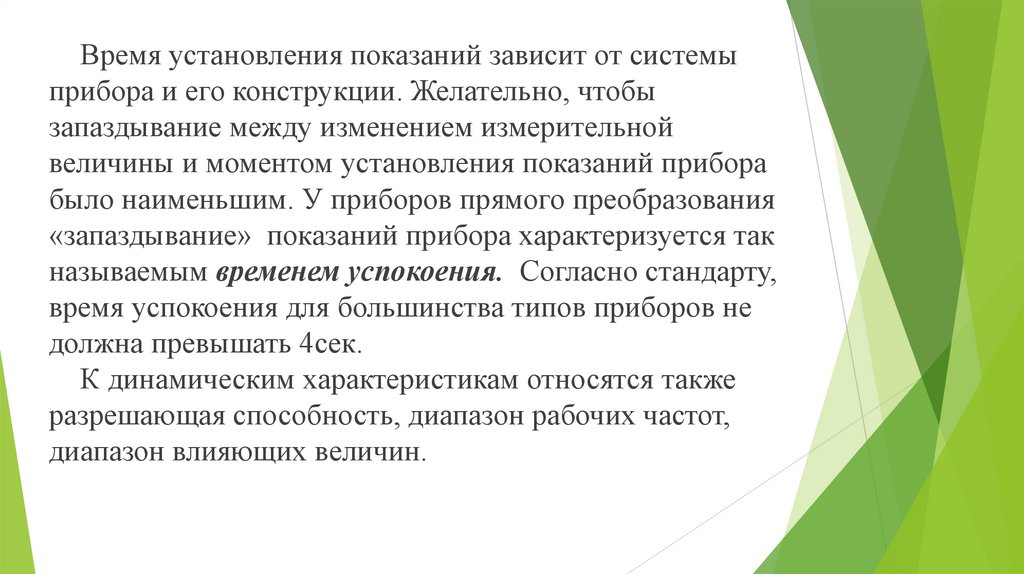

Отличительная черта – все преобразования
производятся в прямом направлении – предыдущие
величины преобразуются в последующие и нет
преобразований в обратном направлении.
К1 , К2 , … К
