Слайды2.4.1 (Нов.)

1.

Белорусский национальный
технический
университет
ЛЕКЦИЯ
Тема 2.4: «Основы боевого применения родов
войск и видов ВС РБ»
Занятие 2.4.1: «Организация, вооружения и
основы боевого применения артиллерийских
подразделений и подразделений ВВС и войск ПВО»
преподаватель
Гайченя Федор Владимирович
Кафедра «Тактика и
общевоенная подготовка»

2.

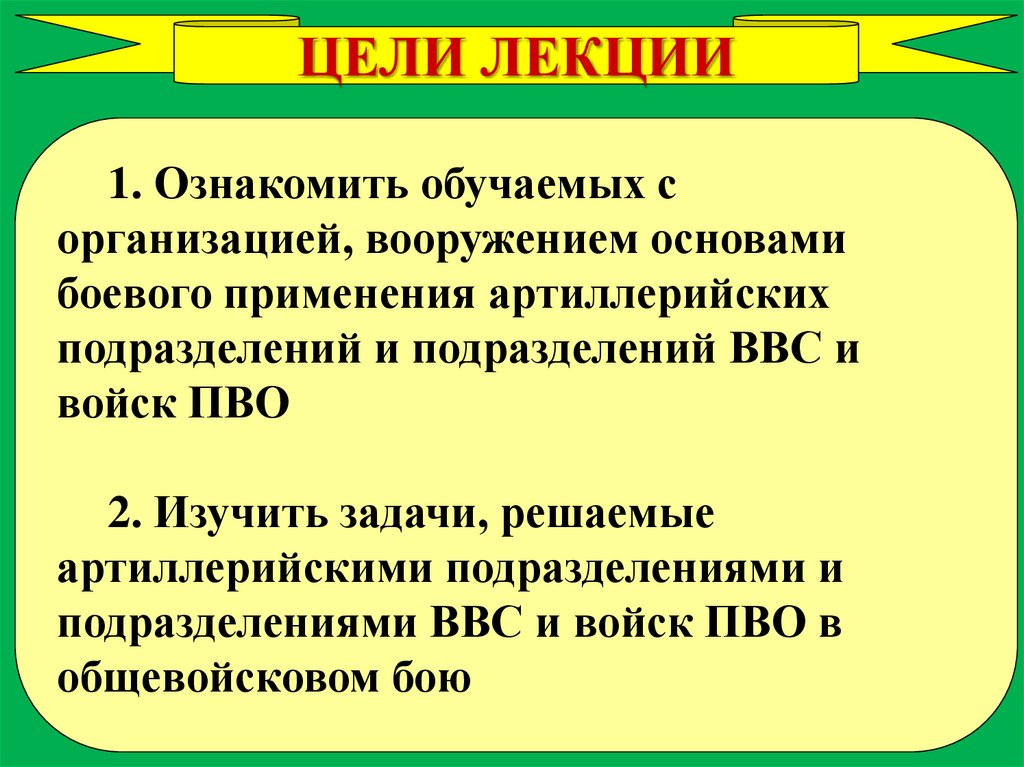

ЦЕЛИ ЛЕКЦИИ
1. Ознакомить обучаемых с
организацией, вооружением основами
боевого применения артиллерийских
подразделений и подразделений ВВС и
войск ПВО
2. Изучить задачи, решаемые
артиллерийскими подразделениями и
подразделениями ВВС и войск ПВО в
общевойсковом бою
2

3.

УЧЕБНЫЕ ВОПРОСЫ
1-й вопрос:
Организация, вооружение и задачи, решаемые
артиллерией бригады в бою. Боевой порядок
артиллерийских подразделений
2-й вопрос:

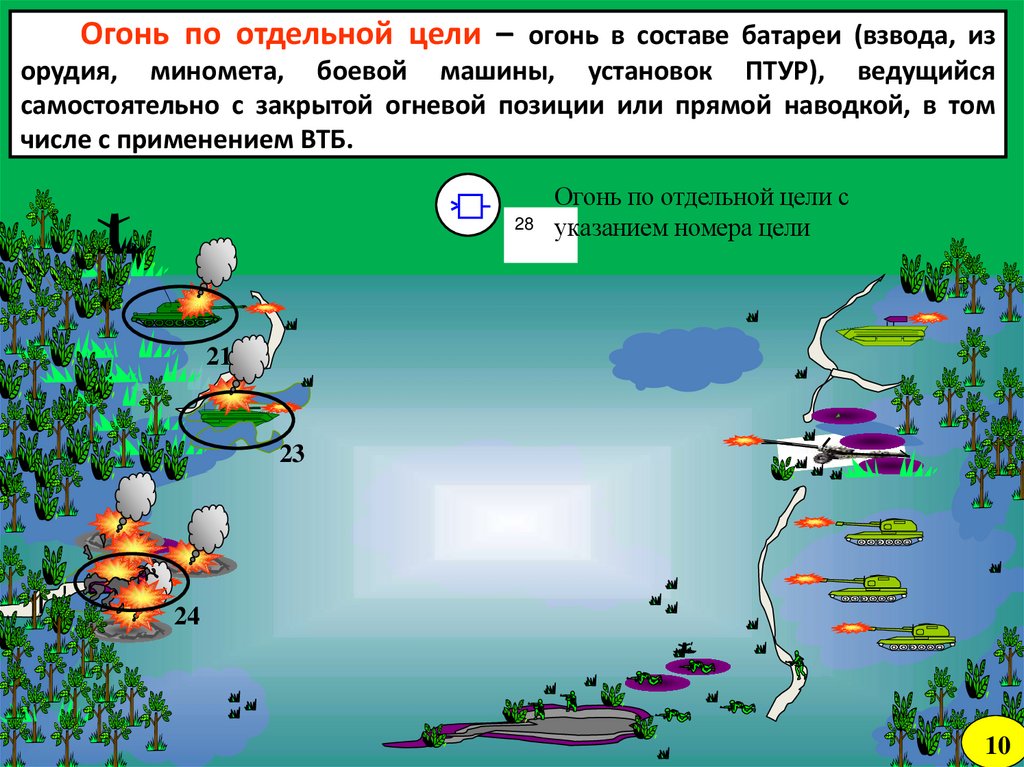

Виды огня артиллерии, огневое поражение противника в
обороне и наступлении
3-й вопрос:

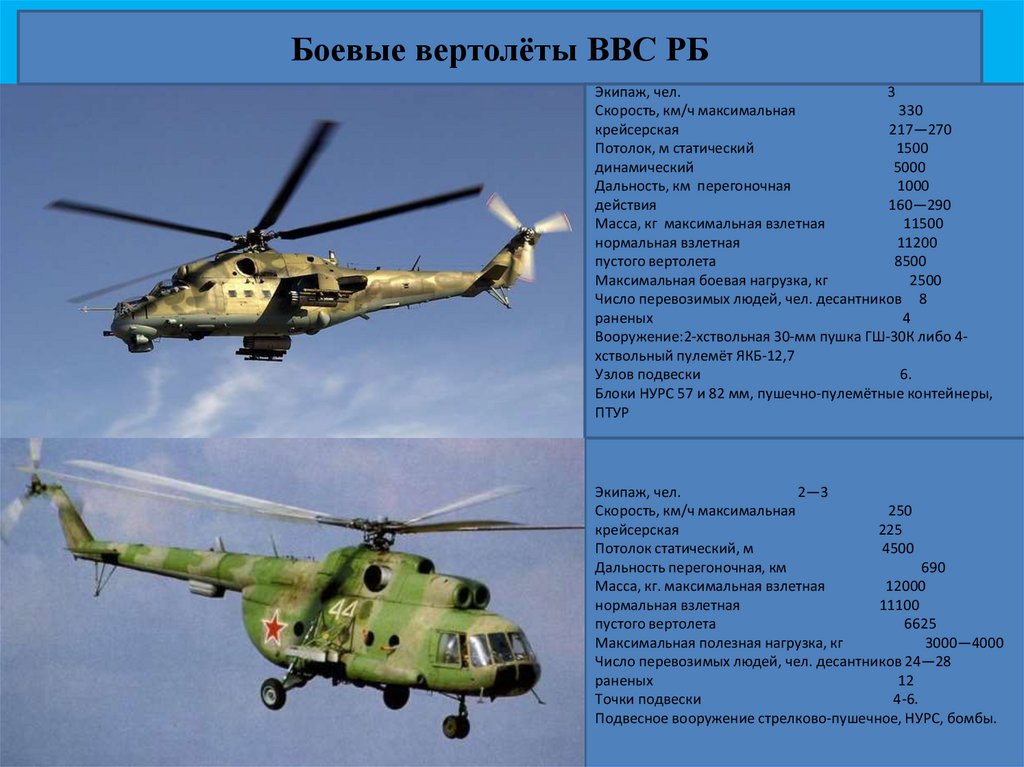

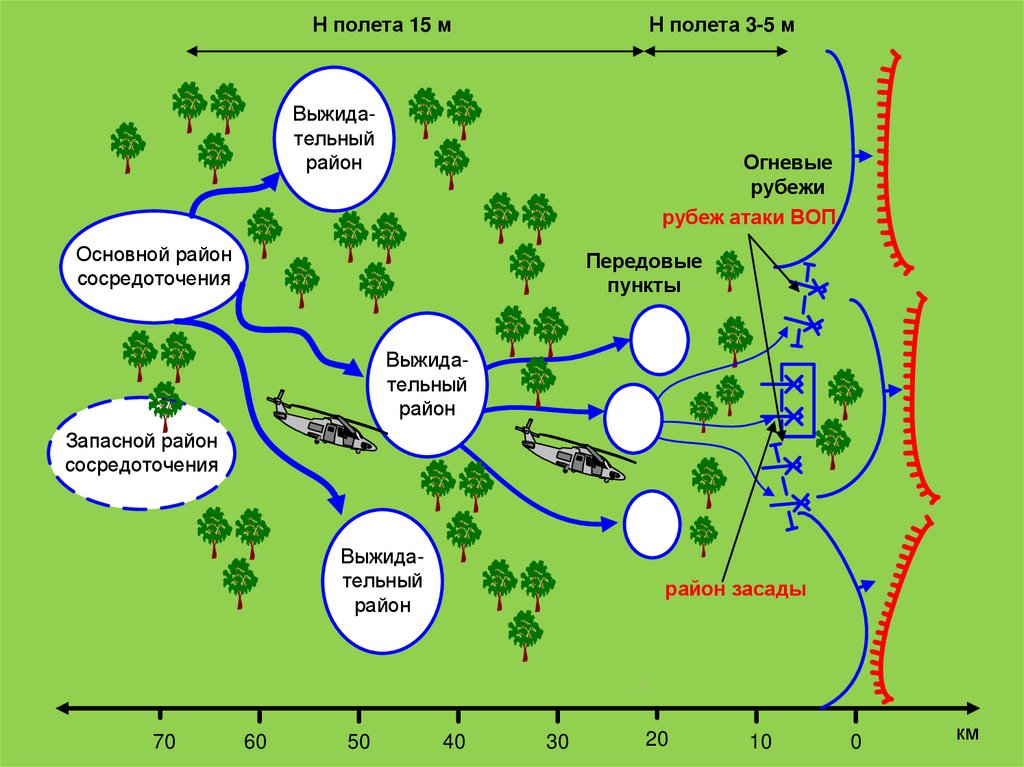

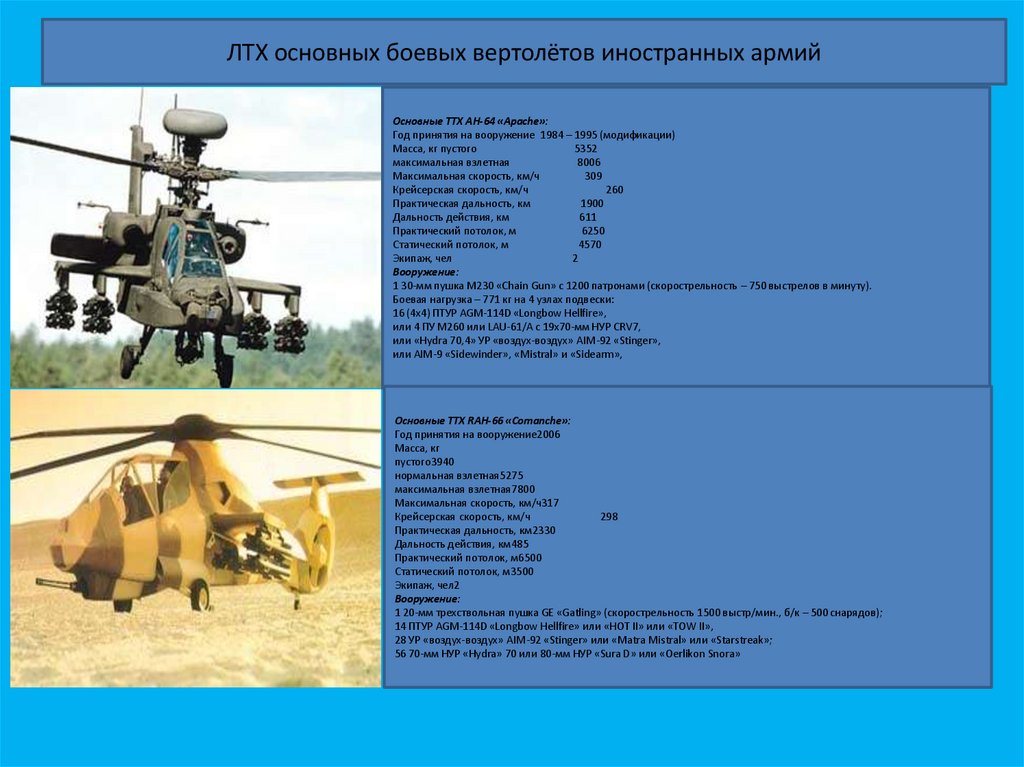

Основы боевого применения вертолётов (подразделений)
армейской авиации ВВС РБ и иностранных армий

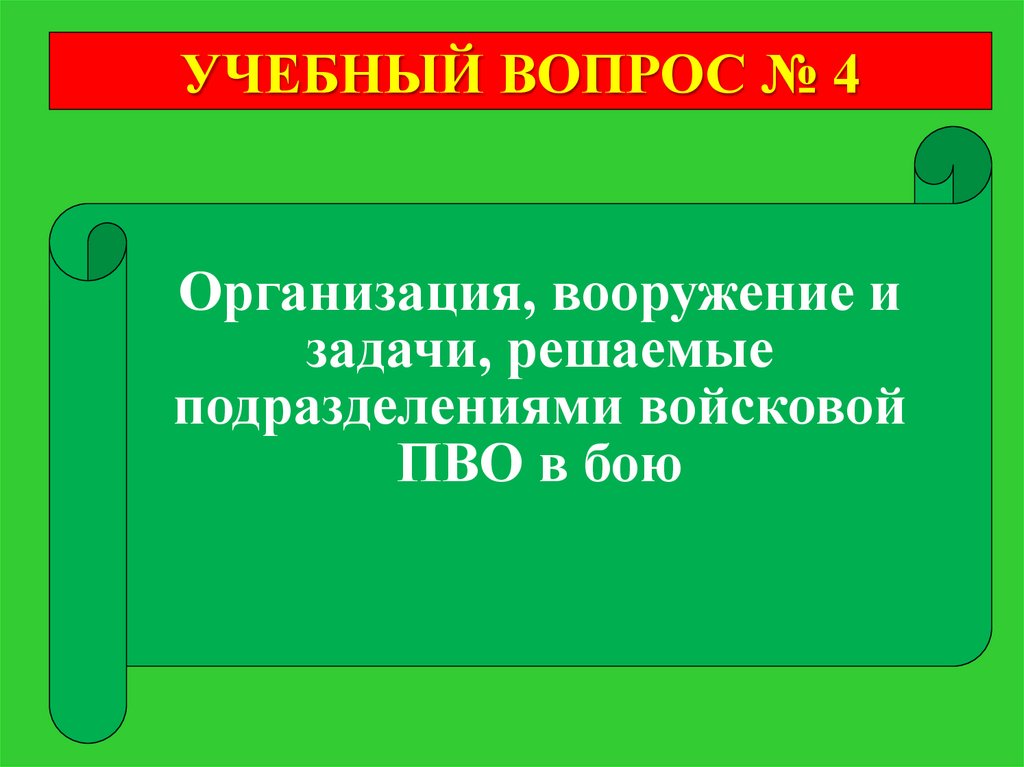

4-й вопрос:

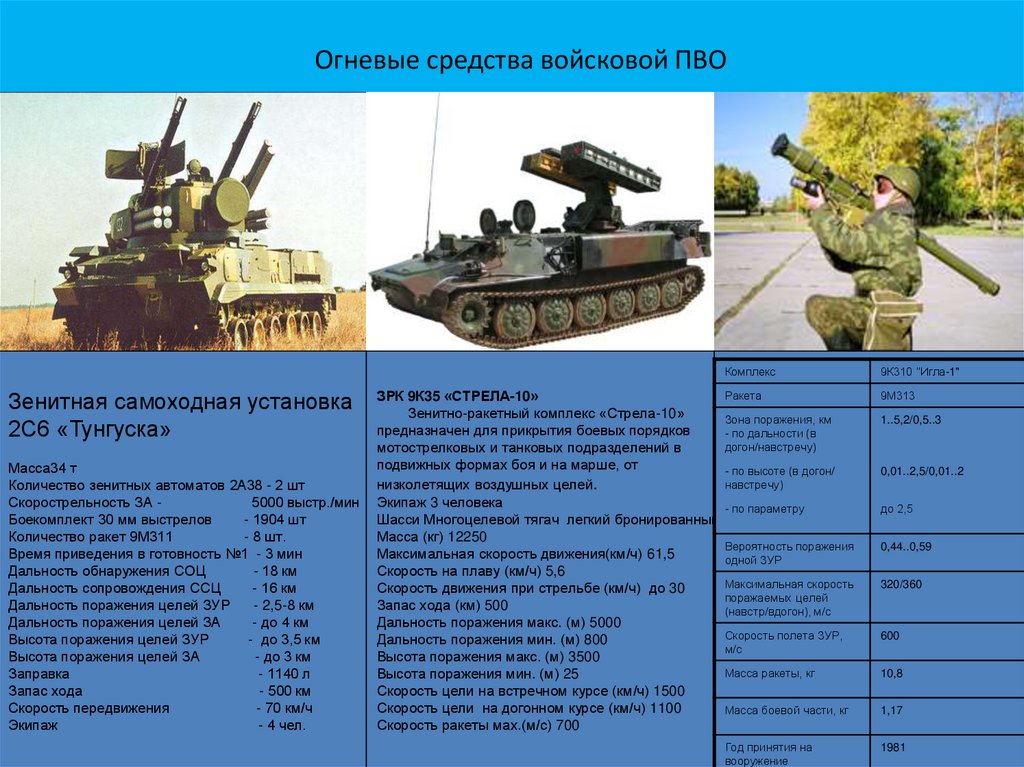

Организация, вооружение и задачи, решаемые
подразделениями ПВО в бою
3

4.

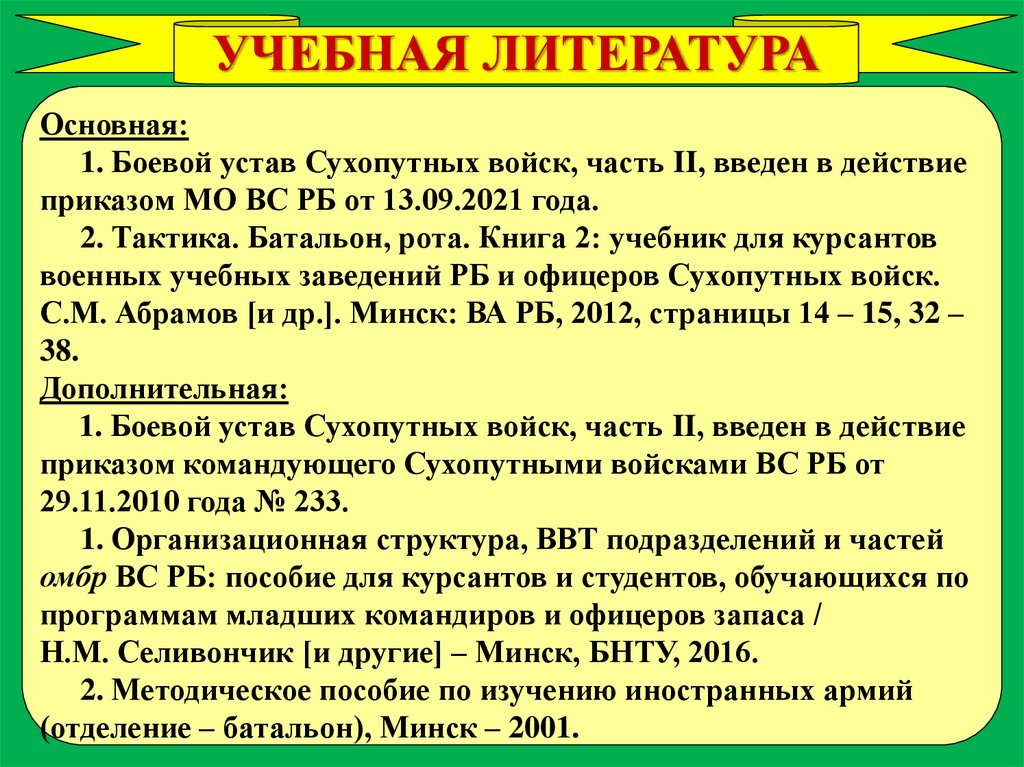

УЧЕБНАЯ ЛИТЕРАТУРА
Основная:
1. Боевой устав Сухопутных войск, часть II, введен в действие
приказом МО ВС РБ от 13.09.2021 года.
2. Тактика. Батальон, рота. Книга 2: учебник для курсантов
военных учебных заведений РБ и офицеров Сухопутных войск.
С.М. Абрамов [и др.]. Минск: ВА РБ, 2012, страницы 14 – 15, 32 –
38.
Дополнительная:
1. Боевой устав Сухопутных войск, часть II, введен в действие
приказом командующего Сухопутными войсками ВС РБ от
29.11.2010 года № 233.
1. Организационная структура, ВВТ подразделений и частей
омбр ВС РБ: пособие для курсантов и студентов, обучающихся по
программам младших командиров и офицеров запаса /
Н.М. Селивончик [и другие] – Минск, БНТУ, 2016.
2. Методическое пособие по изучению иностранных армий
(отделение – батальон), Минск – 2001.
4

5.

УЧЕБНЫЙ ВОПРОС № 1
Организация, вооружение и
задачи, решаемые
артиллерией бригады в бою.
Боевой порядок
артиллерийских
подразделений

6.

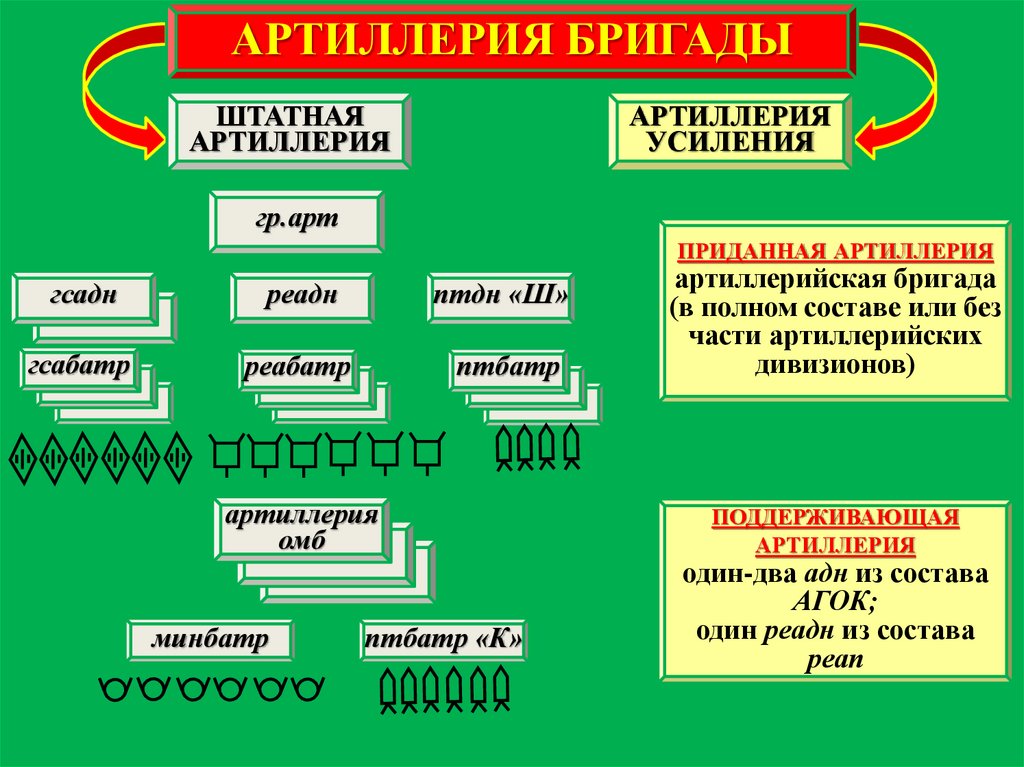

АРТИЛЛЕРИЯ БРИГАДЫ
ШТАТНАЯ
АРТИЛЛЕРИЯ
АРТИЛЛЕРИЯ
УСИЛЕНИЯ
гр.арт
ПРИДАННАЯ АРТИЛЛЕРИЯ
гсадн
реадн
птдн «Ш»
гсабатр
реабатр
птбатр
артиллерия
омб
минбатр
птбатр «К»
артиллерийская бригада
(в полном составе или без
части артиллерийских
дивизионов)
ПОДДЕРЖИВАЮЩАЯ
АРТИЛЛЕРИЯ
один-два адн из состава
АГОК;
один реадн из состава
реап

7.

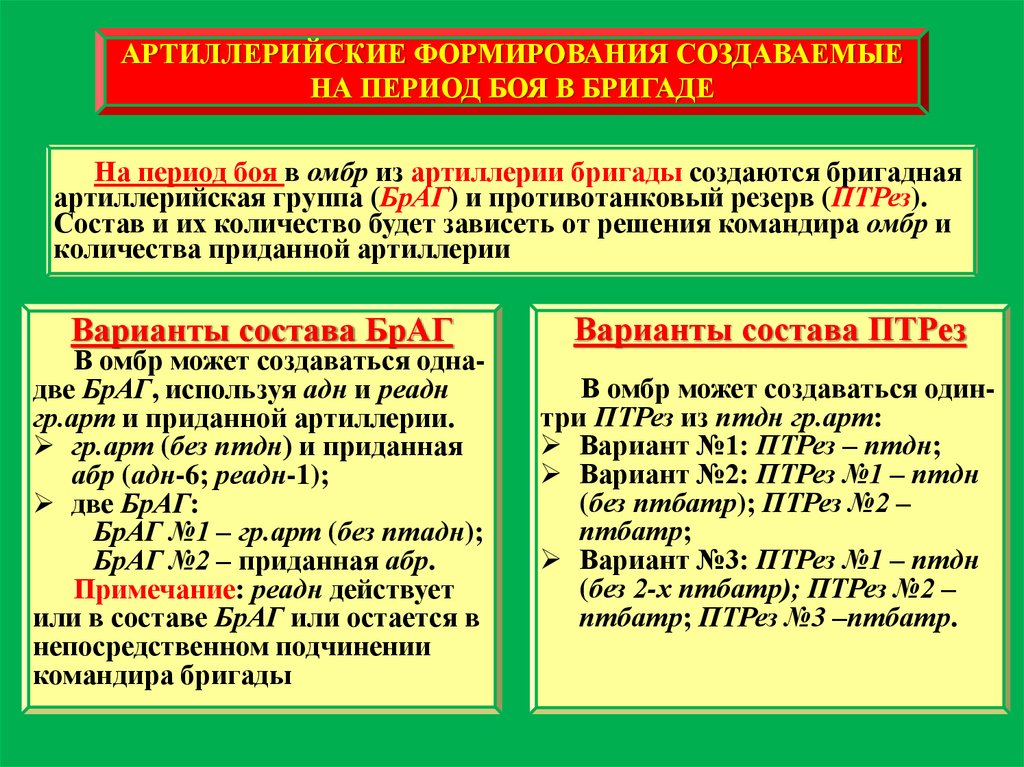

АРТИЛЛЕРИЙСКИЕ ФОРМИРОВАНИЯ СОЗДАВАЕМЫЕ
НА ПЕРИОД БОЯ В БРИГАДЕ
На период боя в омбр из артиллерии бригады создаются бригадная
артиллерийская группа (БрАГ) и противотанковый резерв (ПТРез).
Состав и их количество будет зависеть от решения командира омбр и
количества приданной артиллерии
Варианты состава БрАГ
В омбр может создаваться однадве БрАГ, используя адн и реадн
гр.арт и приданной артиллерии.
гр.арт (без птдн) и приданная
абр (адн-6; реадн-1);
две БрАГ:
БрАГ №1 – гр.арт (без птадн);
БрАГ №2 – приданная абр.
Примечание: реадн действует
или в составе БрАГ или остается в
непосредственном подчинении
командира бригады
Варианты состава ПТРез
В омбр может создаваться одинтри ПТРез из птдн гр.арт:
Вариант №1: ПТРез – птдн;
Вариант №2: ПТРез №1 – птдн
(без птбатр); ПТРез №2 –
птбатр;
Вариант №3: ПТРез №1 – птдн
(без 2-х птбатр); ПТРез №2 –
птбатр; ПТРез №3 –птбатр.

8.

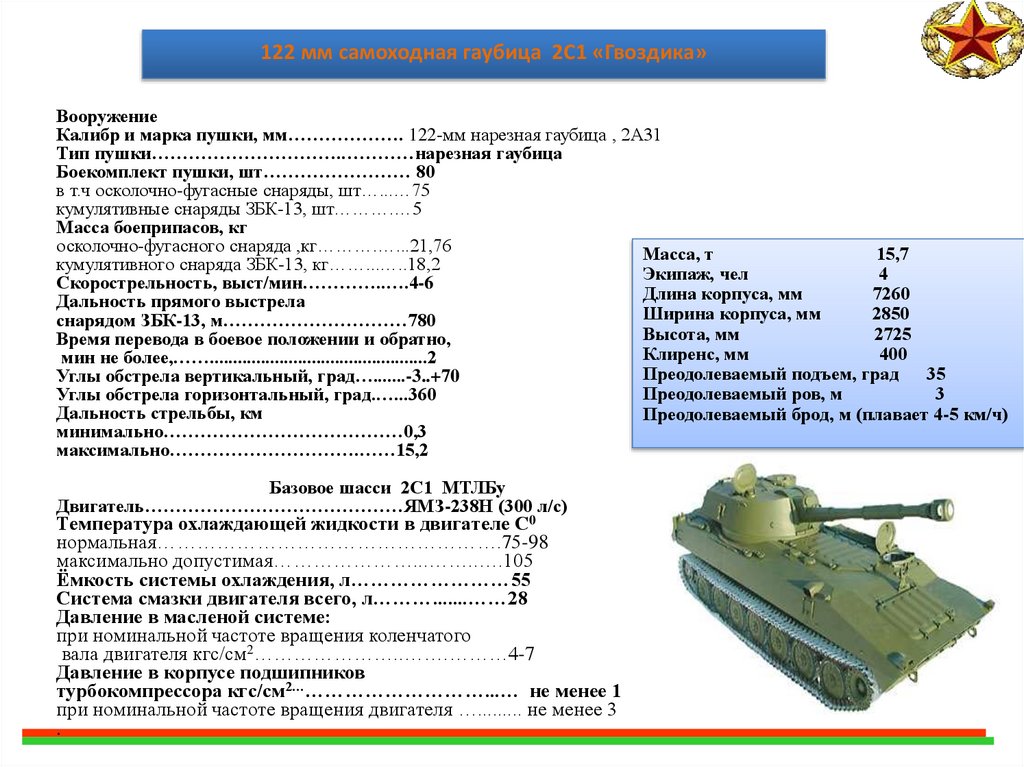

122 мм самоходная гаубица 2С1 «Гвоздика»
Вооружение
Калибр и марка пушки, мм………………. 122-мм нарезная гаубица , 2А31
Тип пушки………………………….…………нарезная гаубица
Боекомплект пушки, шт…………………… 80
в т.ч осколочно-фугасные снаряды, шт…...…75
кумулятивные снаряды ЗБК-13, шт……….…5
Масса боеприпасов, кг
осколочно-фугасного снаряда ,кг……….…...21,76
Масса, т
15,7
кумулятивного снаряда ЗБК-13, кг……...…..18,2
Экипаж, чел
4
Скорострельность, выст/мин…………..….4-6
Длина
корпуса,
мм
7260
Дальность прямого выстрела
Ширина корпуса, мм
2850
снарядом ЗБК-13, м…………………………780
Высота,
мм
2725
Время перевода в боевое положении и обратно,
Клиренс, мм
400
мин не более,……...............................................2
Преодолеваемый
подъем,
град
35
Углы обстрела вертикальный, град….......-3..+70
Преодолеваемый ров, м
3
Углы обстрела горизонтальный, град.…...360
Дальность стрельбы, км
Преодолеваемый брод, м (плавает 4-5 км/ч)
минимально…………………………………0,3
максимально………………………….……15,2
Базовое шасси 2С1 МТЛБу
Двигатель……………………………………ЯМЗ-238Н (300 л/с)
Температура охлаждающей жидкости в двигателе С0
нормальная…………………………………………….75-98
максимально допустимая…………………...……..….105
Ёмкость системы охлаждения, л……………………55
Система смазки двигателя всего, л……….......……28
Давление в масленой системе:
при номинальной частоте вращения коленчатого
вала двигателя кгс/см2…………………..…….………4-7
Давление в корпусе подшипников
турбокомпрессора кгс/см2…………………………...… не менее 1
при номинальной частоте вращения двигателя …......... не менее 3
.

9.

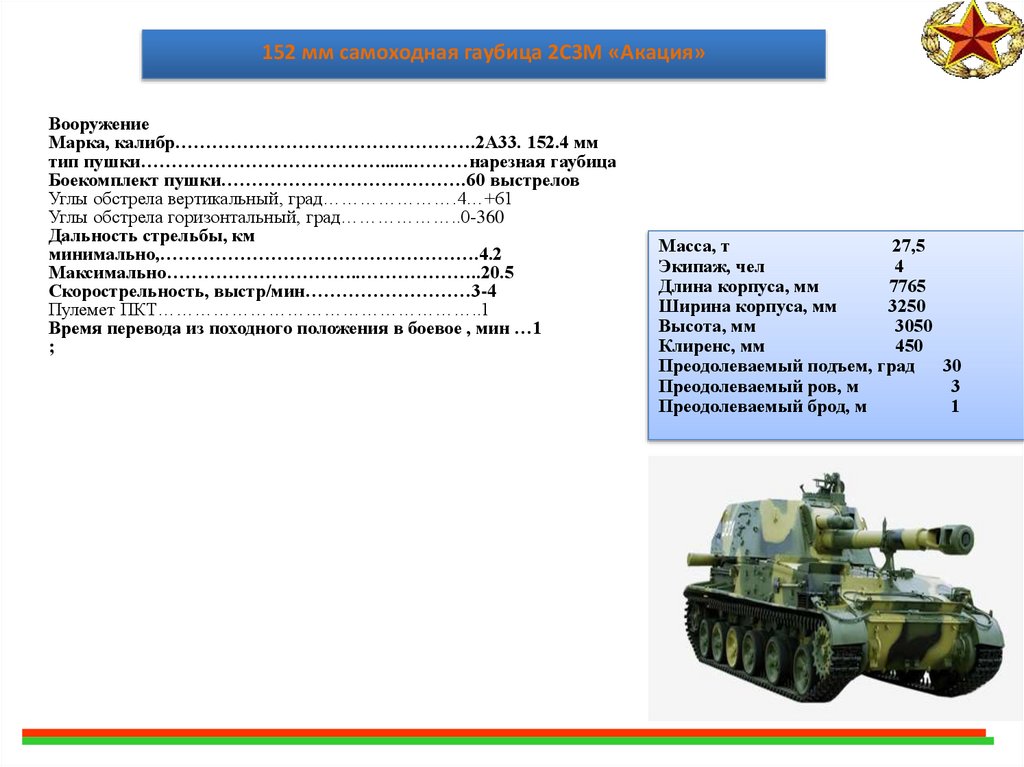

152 мм самоходная гаубица 2С3М «Акация»
Вооружение
Марка, калибр………………………………………….2А33. 152.4 мм
тип пушки………………………………….......………нарезная гаубица
Боекомплект пушки………………………………….60 выстрелов
Углы обстрела вертикальный, град………………….4…+61
Углы обстрела горизонтальный, град………………..0-360
Дальность стрельбы, км
минимально,…………………………………………….4.2
Максимально…………………………..………………..20.5
Скорострельность, выстр/мин………………………3-4
Пулемет ПКТ……………………………………………..1
Время перевода из походного положения в боевое , мин …1
;
Масса, т
27,5
Экипаж, чел
4
Длина корпуса, мм
7765
Ширина корпуса, мм
3250
Высота, мм
3050
Клиренс, мм
450
Преодолеваемый подъем, град
30
Преодолеваемый ров, м
3
Преодолеваемый брод, м
1

10.

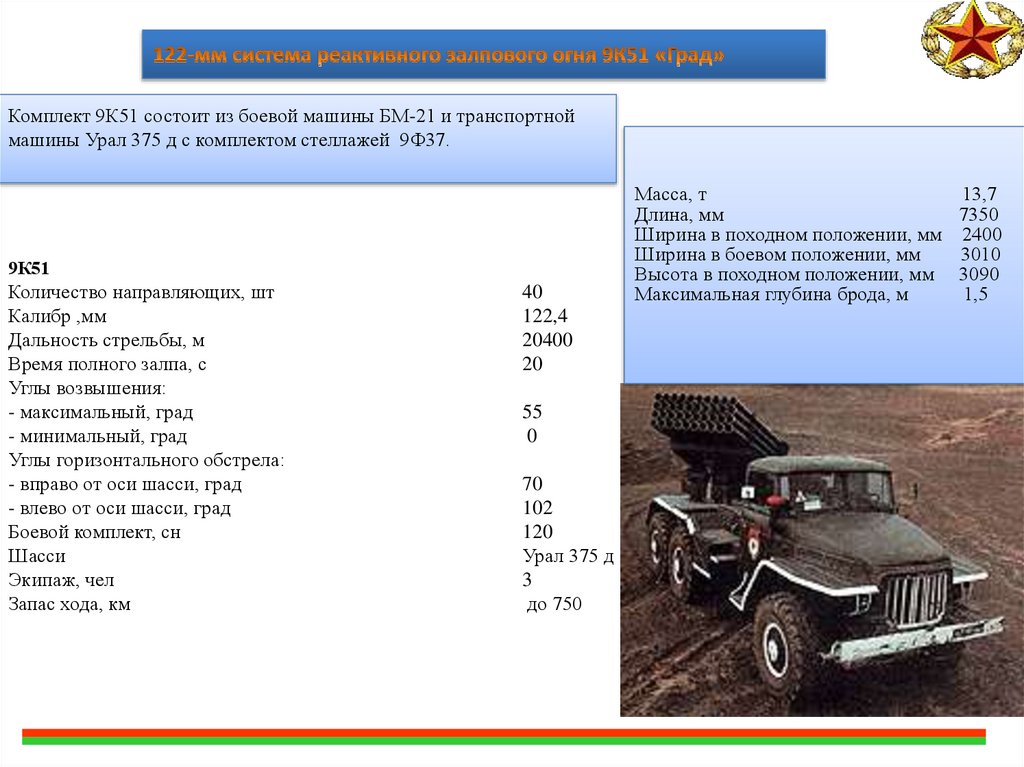

Комплект 9К51 состоит из боевой машины БМ-21 и транспортной
машины Урал 375 д с комплектом стеллажей 9Ф37.
9К51
Количество направляющих, шт
Калибр ,мм
Дальность стрельбы, м
Время полного залпа, с
Углы возвышения:
- максимальный, град
- минимальный, град
Углы горизонтального обстрела:
- вправо от оси шасси, град
- влево от оси шасси, град
Боевой комплект, сн
Шасси
Экипаж, чел
Запас хода, км
40
122,4
20400
20
55
0
70
102
120
Урал 375 д
3
до 750
Масса, т
Длина, мм
Ширина в походном положении, мм
Ширина в боевом положении, мм
Высота в походном положении, мм
Максимальная глубина брода, м
13,7
7350
2400
3010
3090
1,5

11.

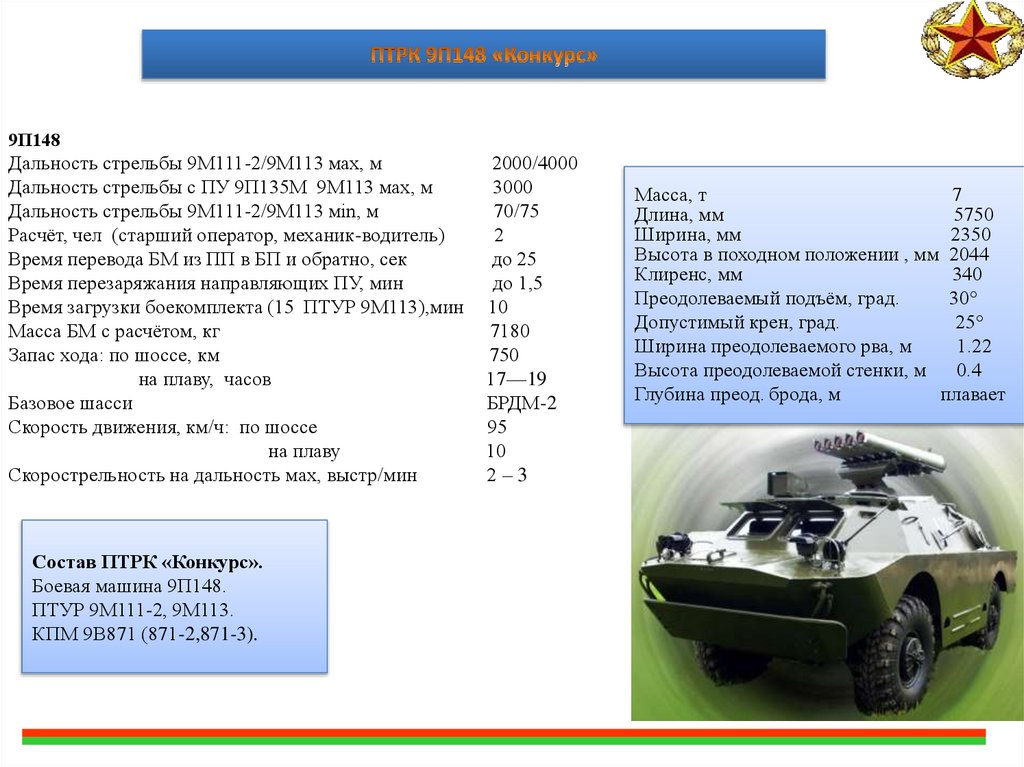

9П148
Дальность стрельбы 9М111-2/9М113 мах, м
Дальность стрельбы с ПУ 9П135М 9М113 мах, м
Дальность стрельбы 9М111-2/9М113 мin, м
Расчёт, чел (старший оператор, механик-водитель)
Время перевода БМ из ПП в БП и обратно, сек
Время перезаряжания направляющих ПУ, мин
Время загрузки боекомплекта (15 ПТУР 9М113),мин
Масса БМ с расчётом, кг
Запас хода: по шоссе, км
на плаву, часов
Базовое шасси
Скорость движения, км/ч: по шоссе
на плаву
Скорострельность на дальность мах, выстр/мин
Состав ПТРК «Конкурс».
Боевая машина 9П148.
ПТУР 9М111-2, 9М113.
КПМ 9В871 (871-2,871-3).
2000/4000
3000
70/75
2
до 25
до 1,5
10
7180
750
17—19
БРДМ-2
95
10
2–3
Масса, т
7
Длина, мм
5750
Ширина, мм
2350
Высота в походном положении , мм 2044
Клиренс, мм
340
Преодолеваемый подъём, град.
30°
Допустимый крен, град.
25°
Ширина преодолеваемого рва, м
1.22
Высота преодолеваемой стенки, м 0.4
Глубина преод. брода, м
плавает

12.

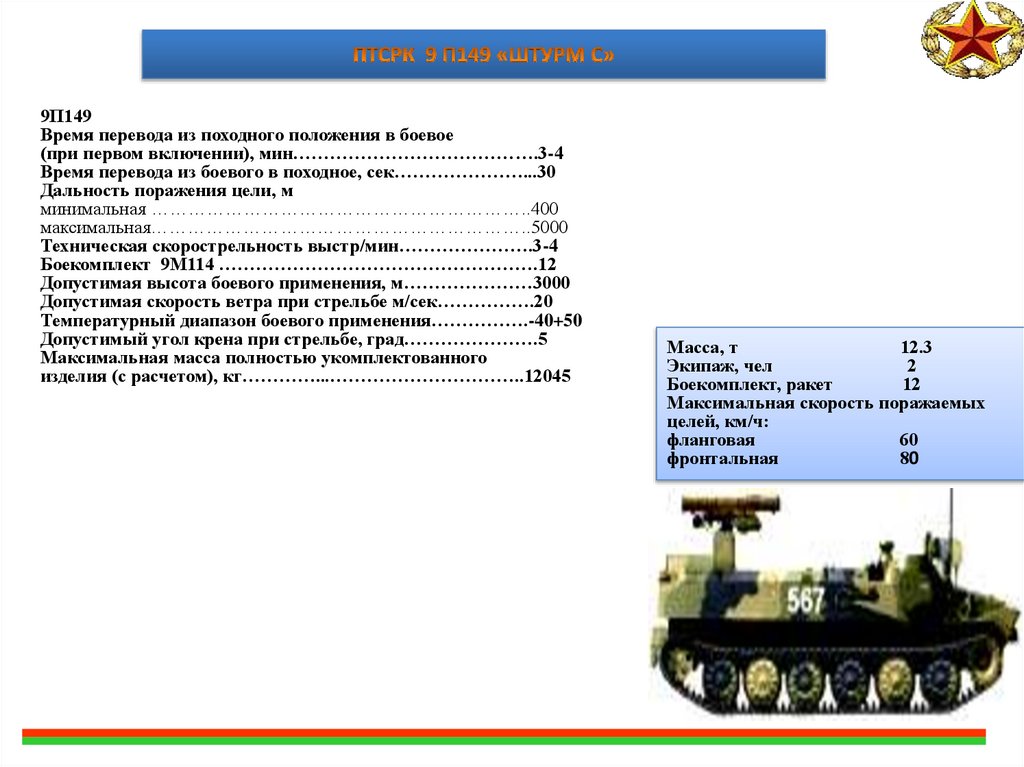

9П149
Время перевода из походного положения в боевое
(при первом включении), мин………………………………….3-4
Время перевода из боевого в походное, сек…………………...30
Дальность поражения цели, м
минимальная ……………………………………………………..400
максимальная……………………………………………………..5000
Техническая скорострельность выстр/мин………………….3-4
Боекомплект 9М114 …………………………………………….12
Допустимая высота боевого применения, м…………………3000
Допустимая скорость ветра при стрельбе м/сек…………….20
Температурный диапазон боевого применения…………….-40+50
Допустимый угол крена при стрельбе, град………………….5
Максимальная масса полностью укомплектованного
изделия (с расчетом), кг…………...…………………………..12045
Масса, т
12.3
Экипаж, чел
2
Боекомплект, ракет
12
Максимальная скорость поражаемых
целей, км/ч:
фланговая
60
фронтальная
80

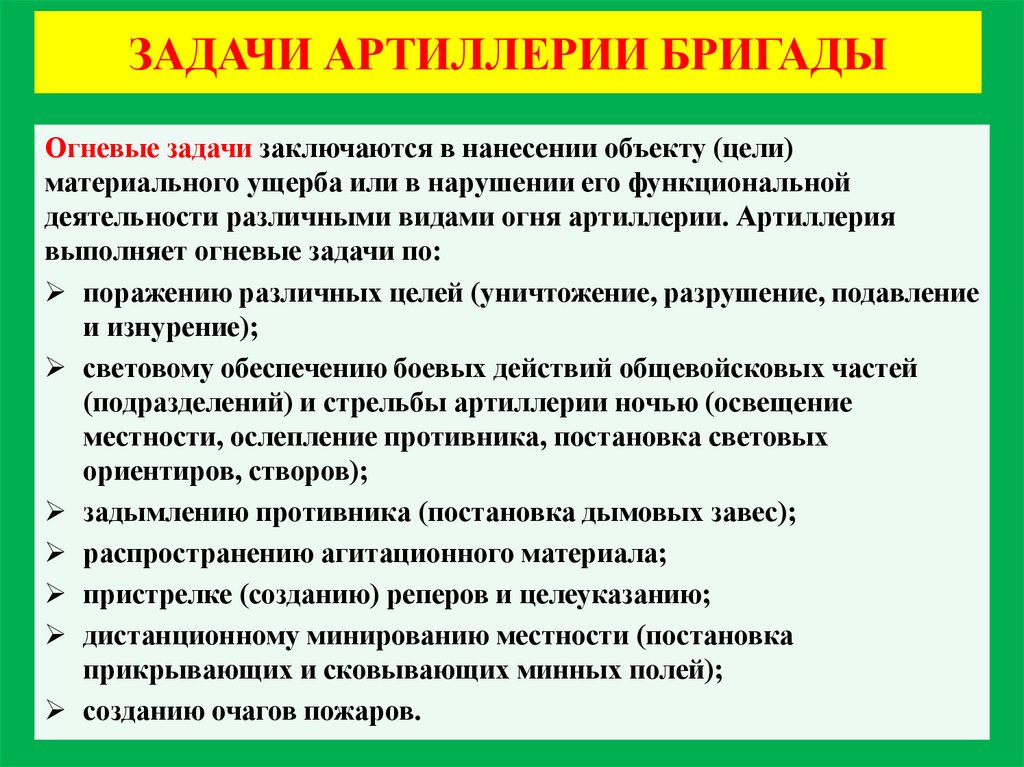

13. ЗАДАЧИ АРТИЛЛЕРИИ БРИГАДЫ

Огневые задачи заключаются в нанесении объекту (цели)
материального ущерба или в нарушении его функциональной
деятельности различными видами огня артиллерии. Артиллерия
выполняет огневые задачи по:
поражению различных целей (уничтожение, разрушение, подавление
и изнурение);
световому обеспечению боевых действий общевойсковых частей
(подразделений) и стрельбы артиллерии ночью (освещение
местности, ослепление противника, постановка световых
ориентиров, створов);
задымлению противника (постановка дымовых завес);
распространению агитационного материала;
пристрелке (созданию) реперов и целеуказанию;
дистанционному минированию местности (постановка
прикрывающих и сковывающих минных полей);
созданию очагов пожаров.

14.

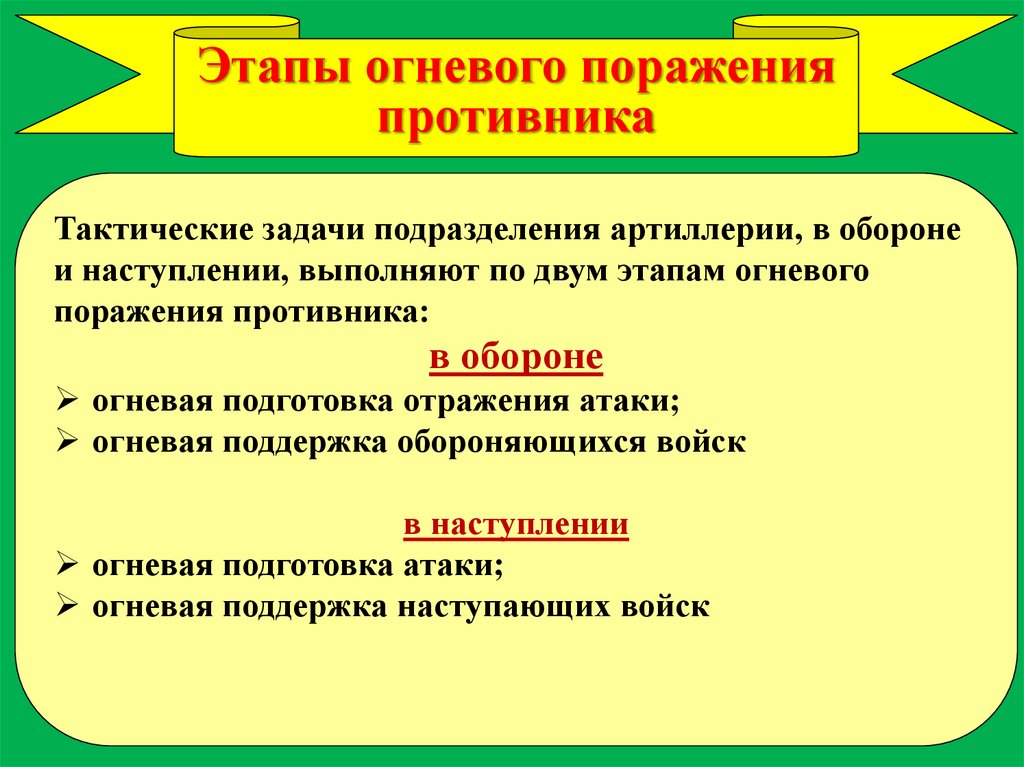

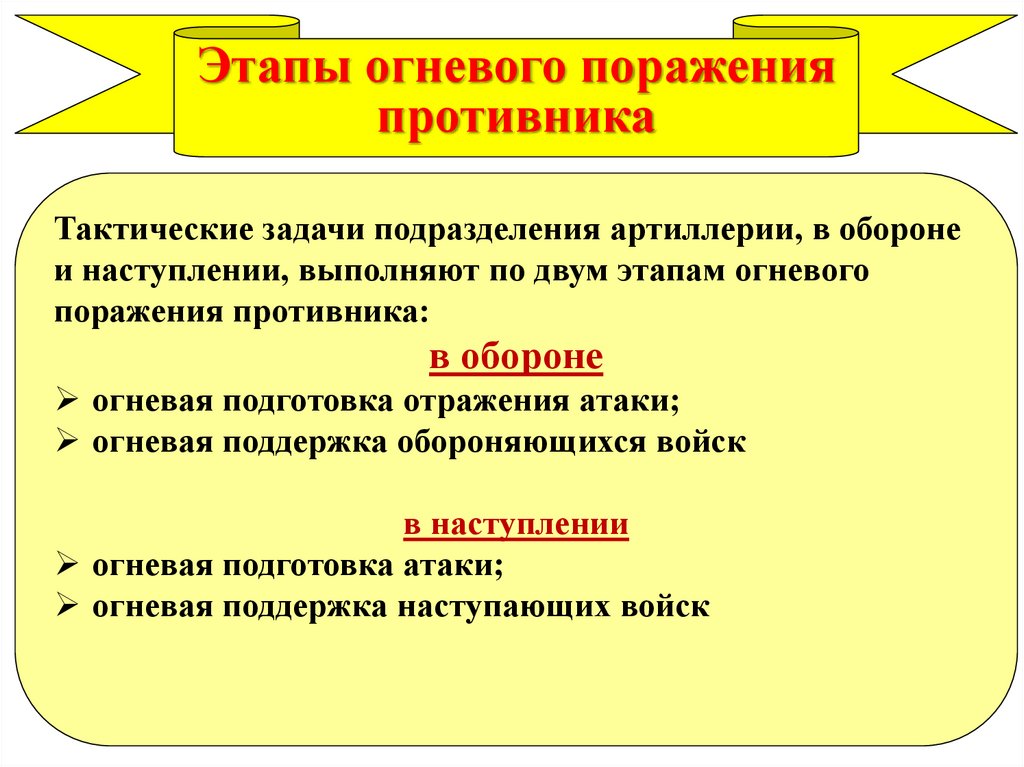

Этапы огневого поражения
противника
Тактические задачи подразделения артиллерии, в обороне
и наступлении, выполняют по двум этапам огневого
поражения противника:

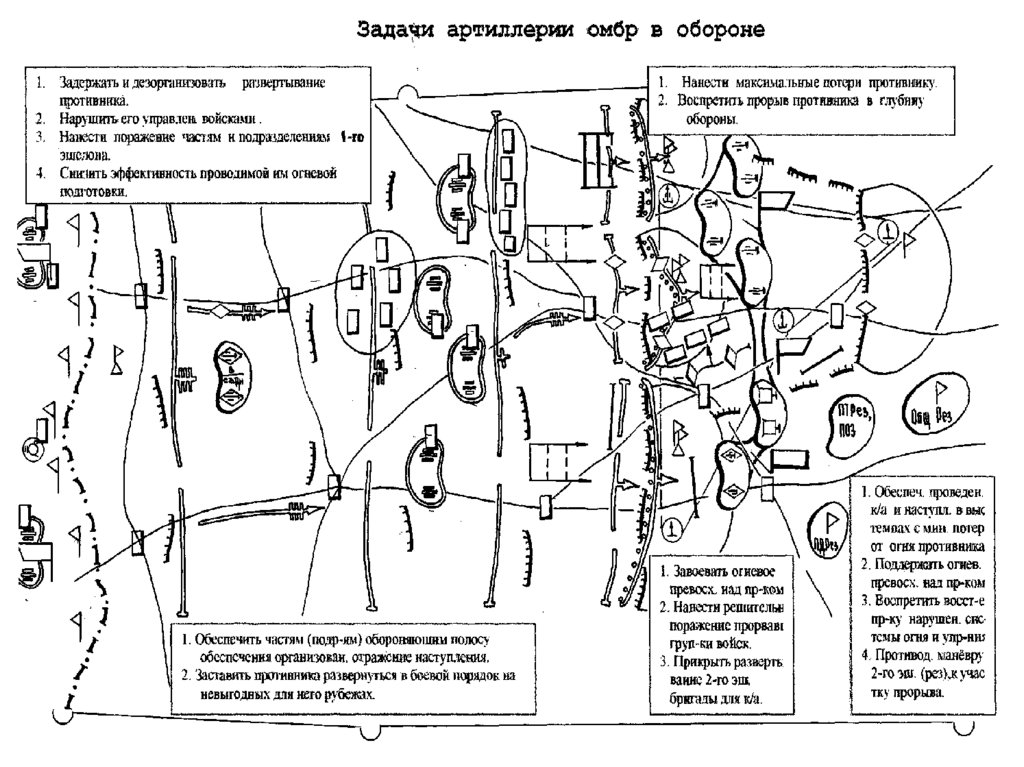

в обороне
огневая подготовка отражения атаки;
огневая поддержка обороняющихся войск
в наступлении
огневая подготовка атаки;
огневая поддержка наступающих войск

15.

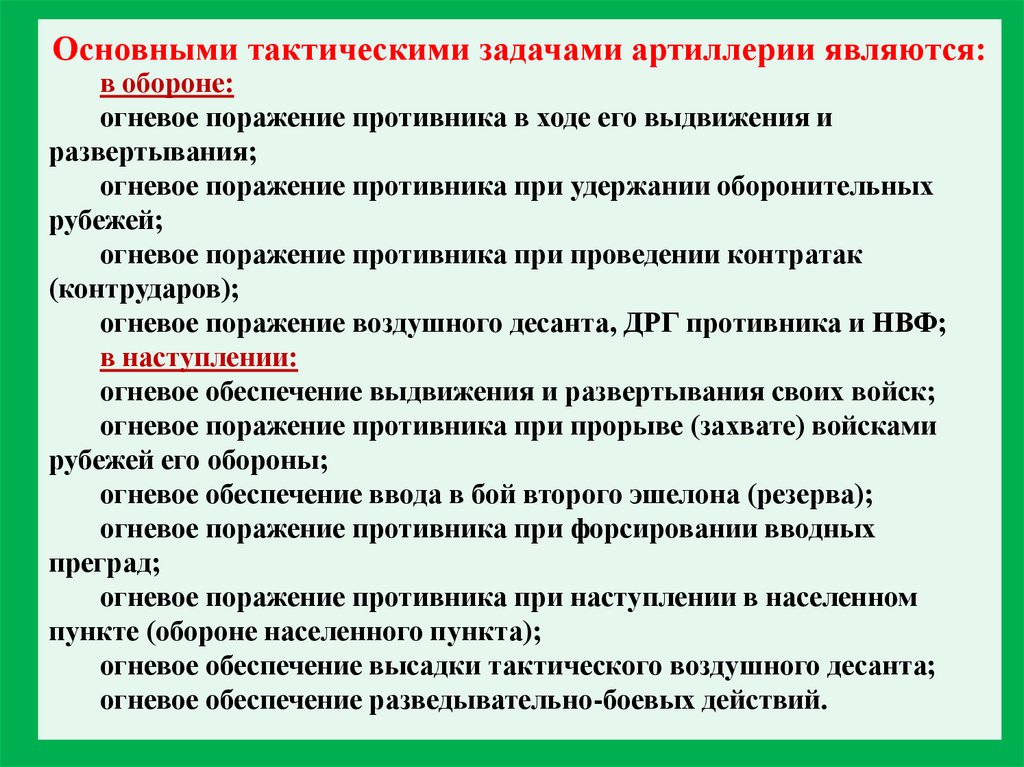

Основными тактическими задачами артиллерии являются:
в обороне:
огневое поражение противника в ходе его выдвижения и
развертывания;
огневое поражение противника при удержании оборонительных
рубежей;
огневое поражение противника при проведении контратак
(контрударов);
огневое поражение воздушного десанта, ДРГ противника и НВФ;
в наступлении:
огневое обеспечение выдвижения и развертывания своих войск;
огневое поражение противника при прорыве (захвате) войсками
рубежей его обороны;
огневое обеспечение ввода в бой второго эшелона (резерва);
огневое поражение противника при форсировании вводных
преград;
огневое поражение противника при наступлении в населенном
пункте (обороне населенного пункта);
огневое обеспечение высадки тактического воздушного десанта;
огневое обеспечение разведывательно-боевых действий.

16.

16

17.

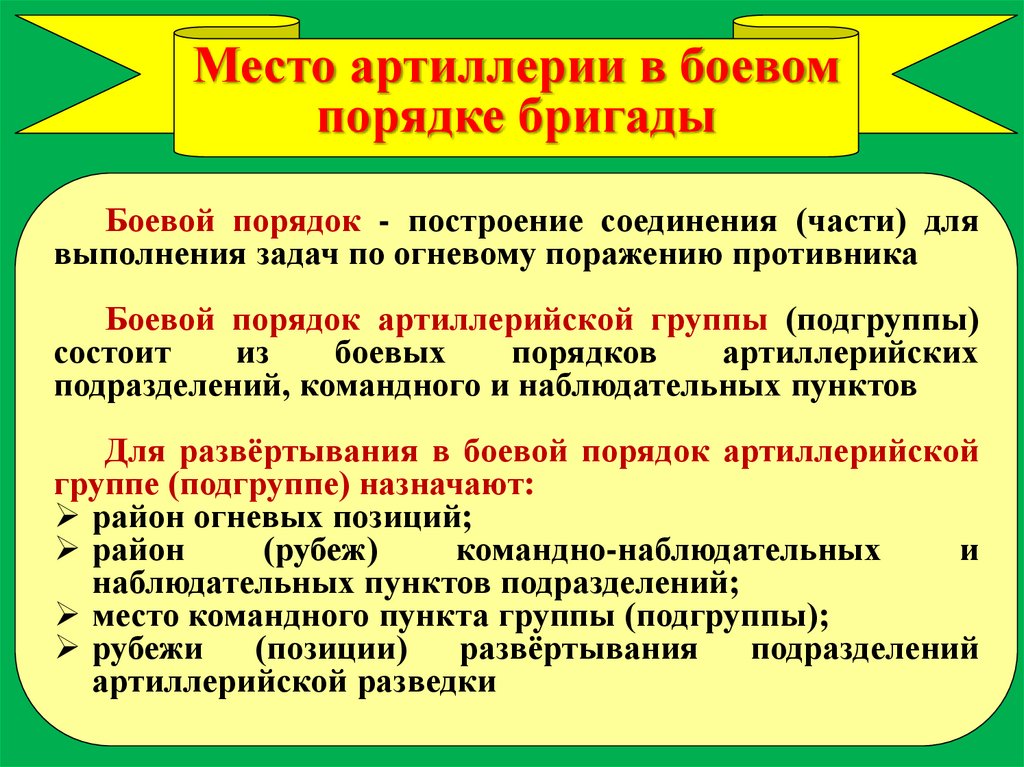

Место артиллерии в боевом
порядке бригады
Боевой порядок - построение соединения (части) для
выполнения задач по огневому поражению противника
Боевой порядок артиллерийской группы (подгруппы)
состоит
из
боевых
порядков
артиллерийских
подразделений, командного и наблюдательных пунктов
Для развёртывания в боевой порядок артиллерийской
группе (подгруппе) назначают:
район огневых позиций;
район
(рубеж)
командно-наблюдательных
и
наблюдательных пунктов подразделений;
место командного пункта группы (подгруппы);
рубежи (позиции)
развёртывания
подразделений
артиллерийской разведки

18.

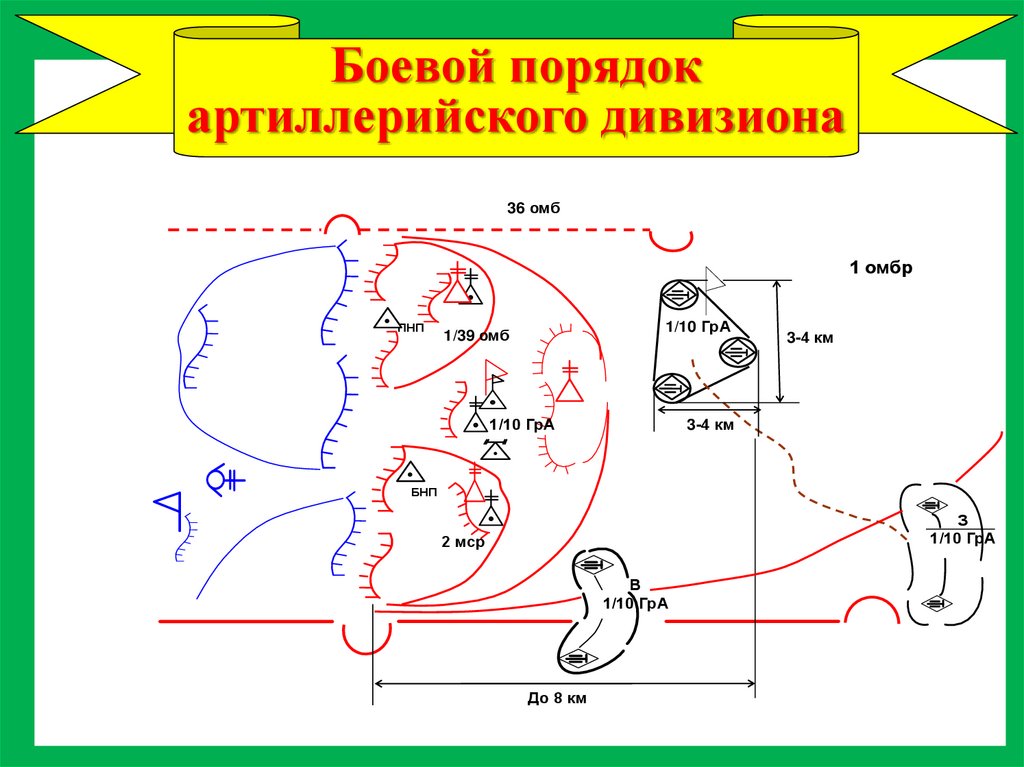

Боевой порядок
артиллерийского дивизиона
36 омб
1 омбр
ПНП
1/10 ГрА
1/39 омб
1/10 ГрА
3-4 км
3-4 км
БНП
З
1/10 ГрА
2 мср
В
1/10 ГрА
До 8 км

19.

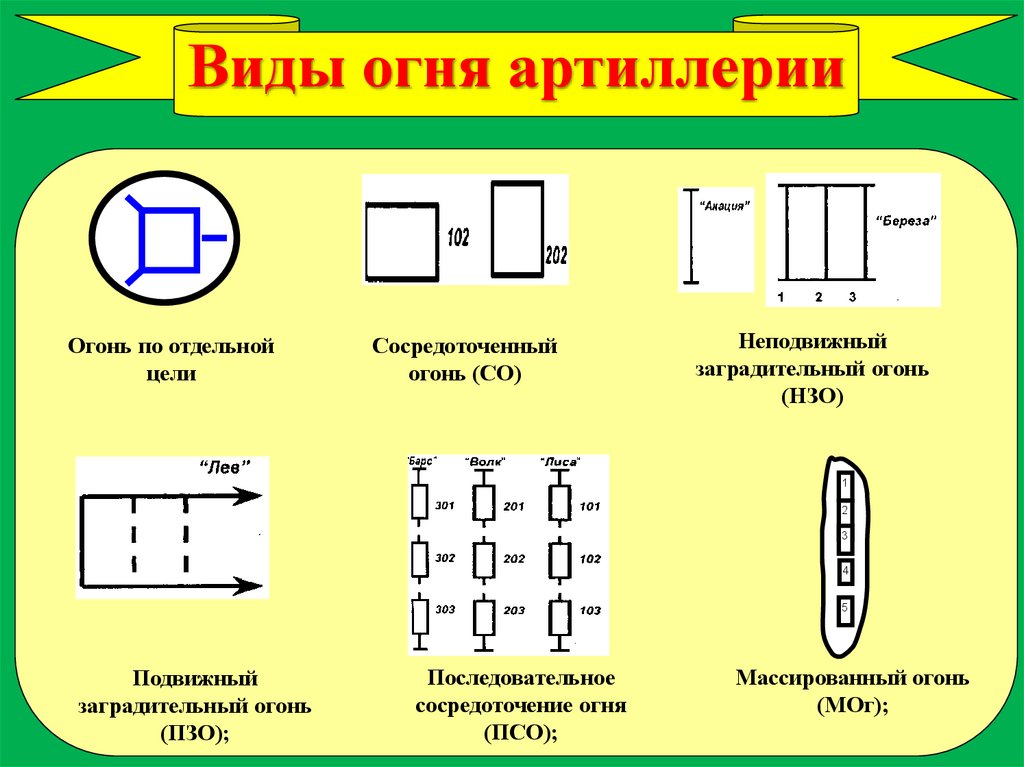

УЧЕБНЫЙ ВОПРОС № 2
Виды огня артиллерии,
огневое поражение
противника в обороне и
наступлении

20.

Виды огня артиллерии
Огонь по отдельной
цели
Сосредоточенный
огонь (СО)
Неподвижный
заградительный огонь
(НЗО)
1
2
3
4
5
Подвижный
заградительный огонь
(ПЗО);
Последовательное
сосредоточение огня
(ПСО);
Массированный огонь
(МОг);

21. Огонь по отдельной цели – огонь в составе батареи (взвода, из орудия, миномета, боевой машины, установок ПТУР), ведущийся

самостоятельно с закрытой огневой позиции или прямой наводкой, в том
числе с применением ВТБ.
28
Огонь по отдельной цели с
указанием номера цели
21
23
24
10

22. 112

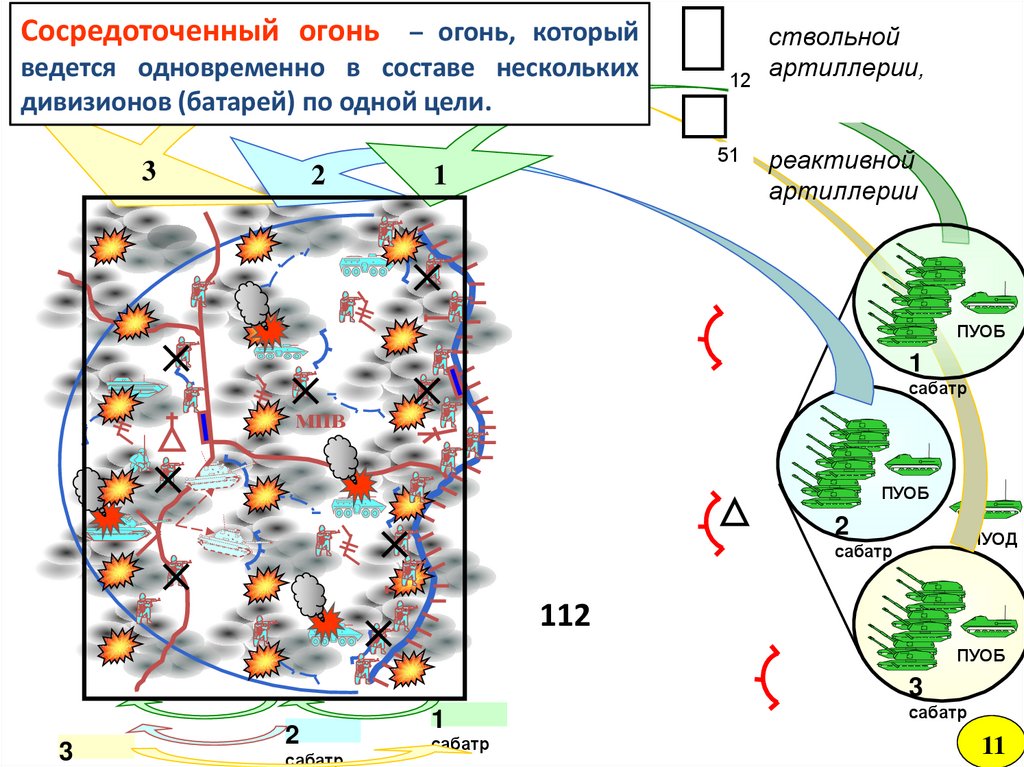

Сосредоточенный огонь
– огонь, который
ведется одновременно в составе нескольких
дивизионов (батарей) по одной цели.
3
2
ствольной
артиллерии,
12
51
1
реактивной
артиллерии
ПУОБ
1
сабатр
мпв
ПУОБ
2
ПУОД
сабатр
112
ПУОБ
3
3
2
сабатр
1
сабатр
сабатр
11

23.

"Акаци
одинарный
НЗО
я"

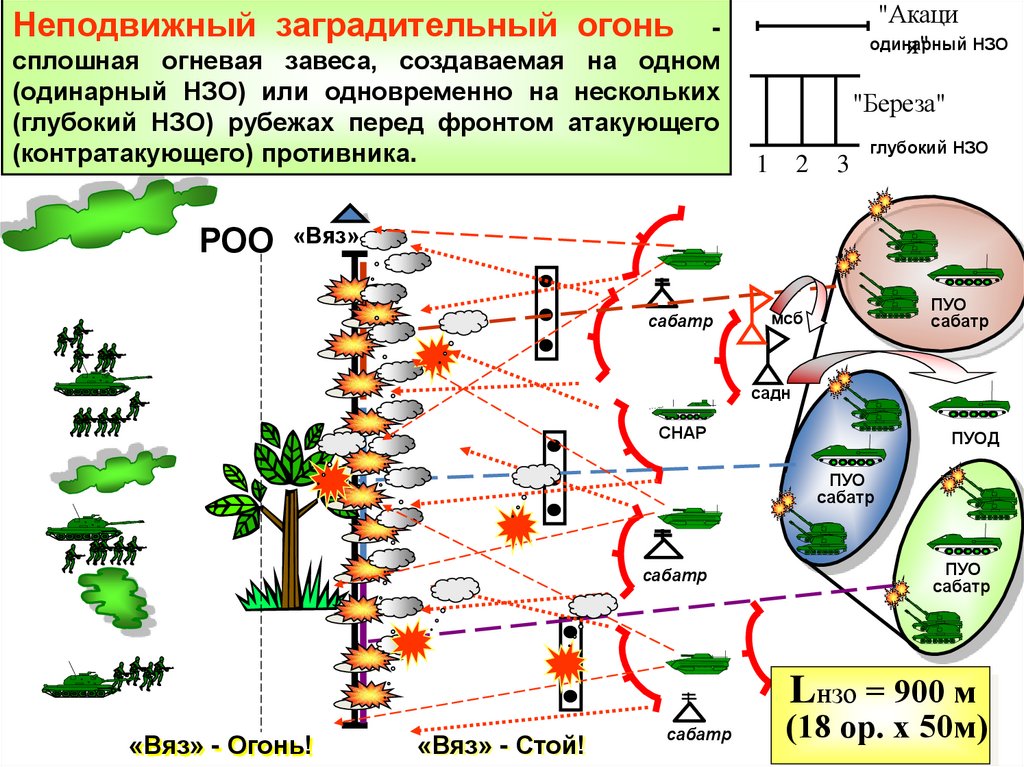

Неподвижный заградительный огонь
сплошная огневая завеса, создаваемая на одном
(одинарный НЗО) или одновременно на нескольких
(глубокий НЗО) рубежах перед фронтом атакующего
(контратакующего) противника.
"Береза"
1
2
3
глубокий НЗО
РОО «Вяз»
сабатр
ПУО
сабатр
мсб
садн
СНАР
ПУОД
ПУО
сабатр
сабатр
ПУО
сабатр
Lнзо = 900 м
«Вяз» - Огонь!
«Вяз» - Стой!
сабатр
(18 ор. х 50м)

24.

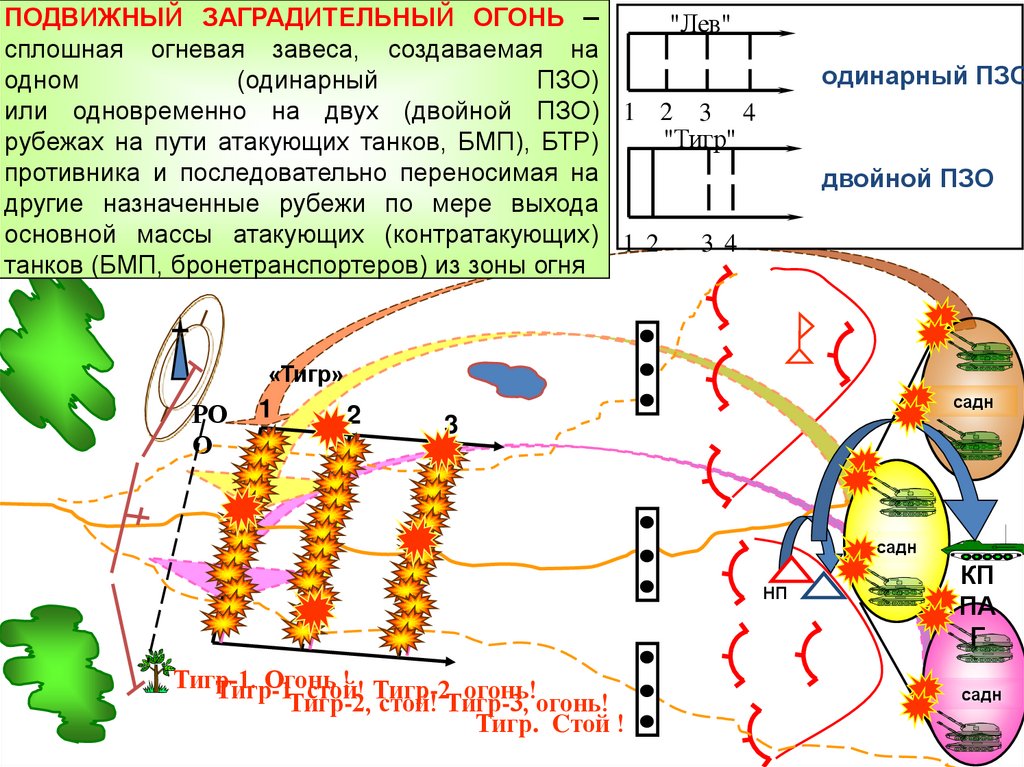

ПОДВИЖНЫЙ ЗАГРАДИТЕЛЬНЫЙ ОГОНЬ –
"Лев"
Н
сплошная огневая завеса, создаваемая на
одном
(одинарный
ПЗО)
или одновременно на двух (двойной ПЗО) 1 2 3 4
"Тигр"
рубежах на пути атакующих танков, БМП), БТР)
противника и последовательно переносимая на
другие назначенные рубежи по мере выхода
основной массы атакующих (контратакующих) 1е2
3 4
танков (БМП, бронетранспортеров) из зоны огня
одинарный ПЗО
двойной ПЗО
«Тигр»
РО
О
1
2
садн
3
садн
НП
Тигр-1.
Огонь
! Тигр-2, огонь!
Тигр-1,
стой!
Тигр-2, стой! Тигр-3, огонь!
Тигр. Cтой !
КП
ПА
Г
садн

25.

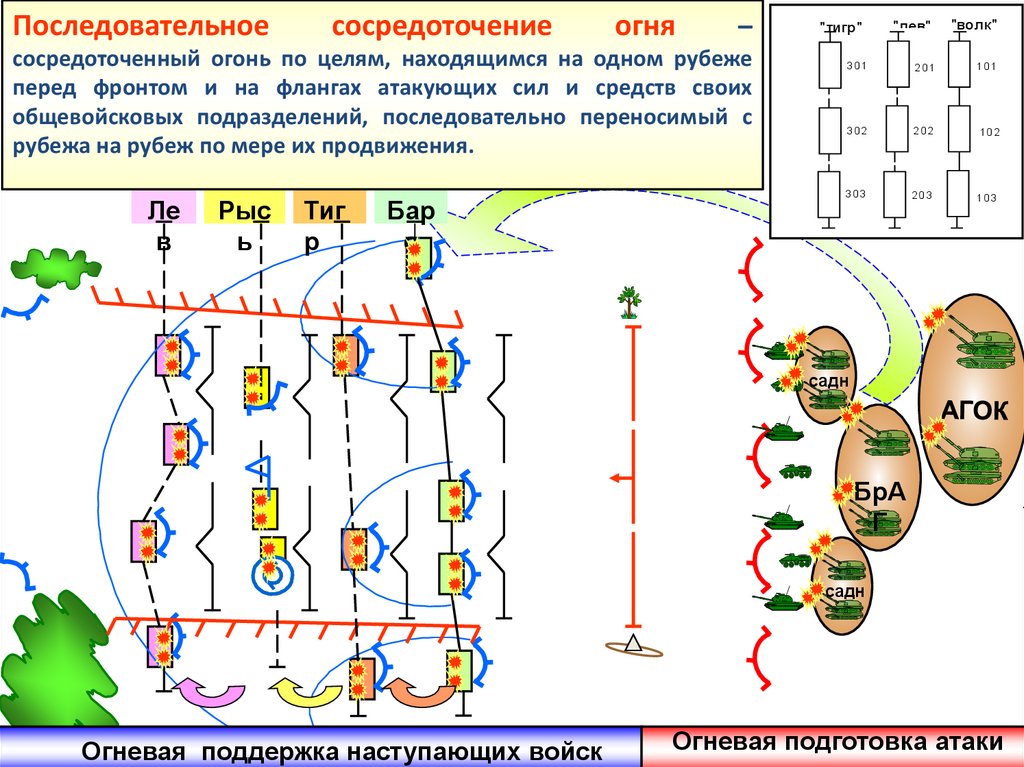

Последовательное
сосредоточение
огня
– Н "тигр"
сосредоточенный огонь по целям, находящимся на одном рубеже
перед фронтом и на флангах атакующих сил и средств своих
общевойсковых подразделений, последовательно переносимый с
рубежа на рубеж по мере их продвижения.
Ле
в
Рыс
ь
Тиг
р
Бар
с
е
"лев"
"волк"
301
201
101
302
202
102
303
203
103
садн
БрА
Г
садн
Огневая поддержка наступающих войск
Огневая подготовка атаки

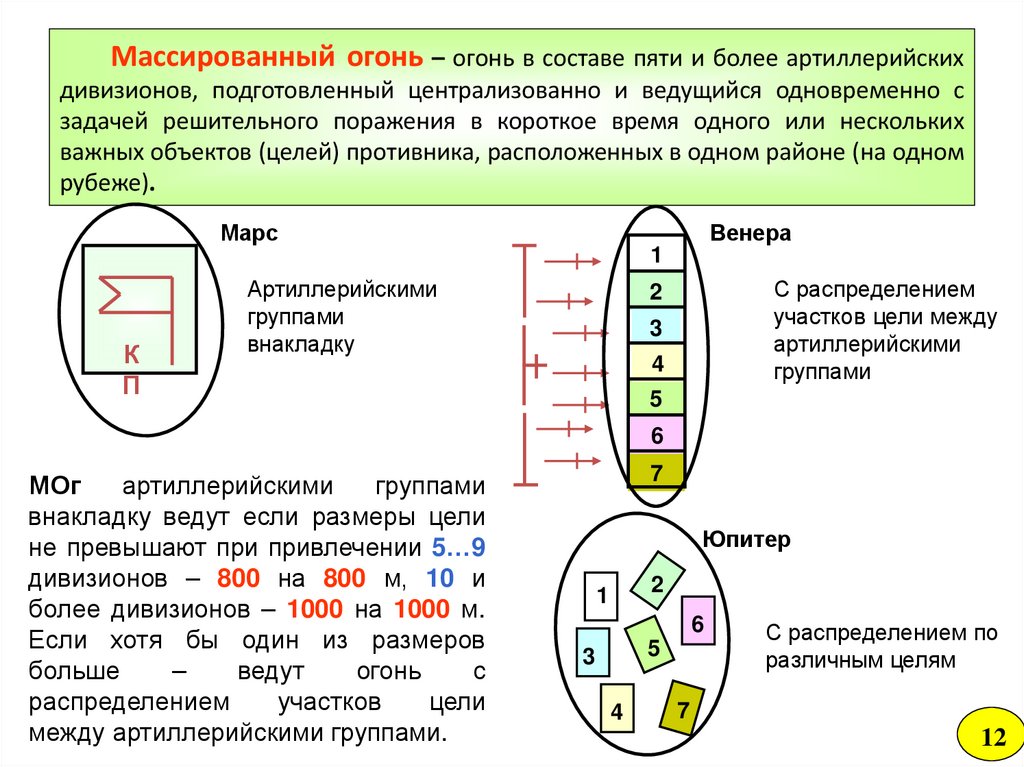

26. Массированный огонь – огонь в составе пяти и более артиллерийских дивизионов, подготовленный централизованно и ведущийся

одновременно с
задачей решительного поражения в короткое время одного или нескольких
важных объектов (целей) противника, расположенных в одном районе (на одном
рубеже).
Марс
Венера
1
К
П
Артиллерийскими
группами
внакладку
С распределением
участков цели между
артиллерийскими
группами
2
3
4
5
6
МОг
артиллерийскими
группами
внакладку ведут если размеры цели
не превышают при привлечении 5…9
дивизионов – 800 на 800 м, 10 и
более дивизионов – 1000 на 1000 м.
Если хотя бы один из размеров
больше
–
ведут
огонь
с
распределением
участков
цели
между артиллерийскими группами.
7
Юпитер
2
1
6
5
3
4
С распределением по
различным целям
7
12

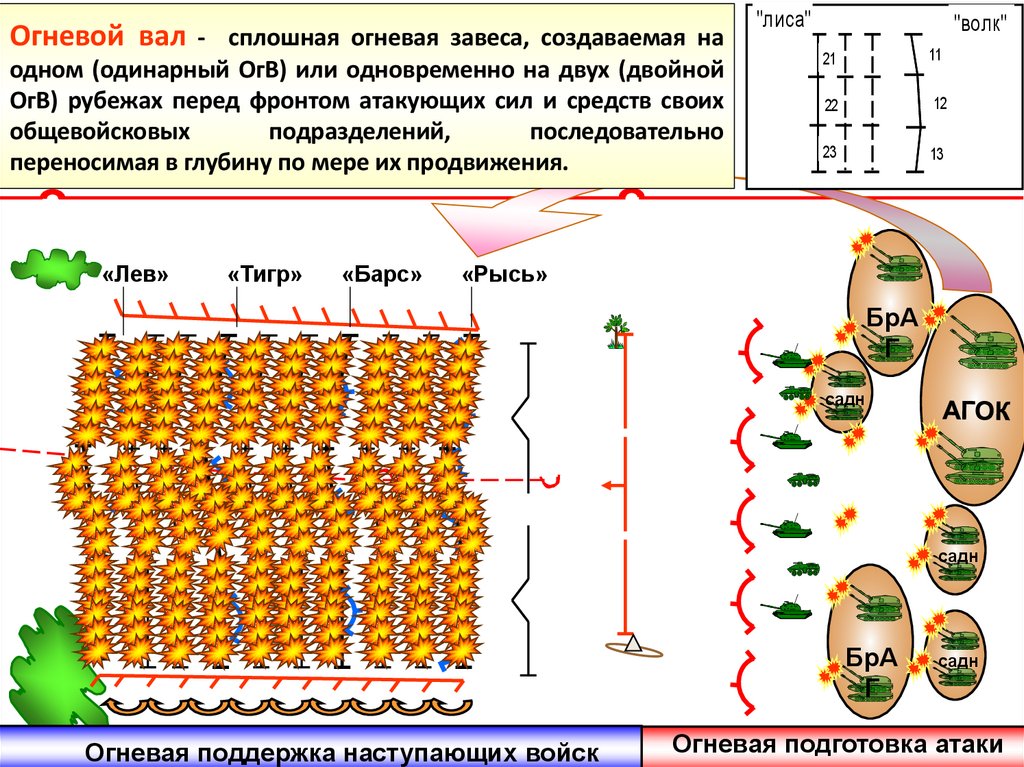

27. Огневой вал - сплошная огневая завеса, создаваемая на одном (одинарный ОгВ) или одновременно на двух (двойной ОгВ) рубежах

перед фронтом атакующих сил и средств своих
общевойсковых
подразделений,
последовательно
переносимая в глубину по мере их продвижения.
«Лев»
«Тигр»
«Барс»
«Рысь»
"лиса"
Н
е
1
2
3
4
5
"волк"
21
11
22
12
23
13
1
1
2
БрА
Г3
"МАРС"
садн
2
4
5
"ЮПИТЕР"
"Акация"
садн
"БЕРЕЗА"
БрА
Г
Огневая поддержка наступающих войск
садн
Огневая подготовка атаки

28.

Этапы огневого поражения
противника
Тактические задачи подразделения артиллерии, в обороне
и наступлении, выполняют по двум этапам огневого
поражения противника:
в обороне
огневая подготовка отражения атаки;
огневая поддержка обороняющихся войск
в наступлении
огневая подготовка атаки;
огневая поддержка наступающих войск

29.

УЧЕБНЫЙ ВОПРОС № 3
Основы боевого применения
авиации непосредственной
авиационной поддержки ВВС
РБ и армейской авиации
иностранных армий

30.

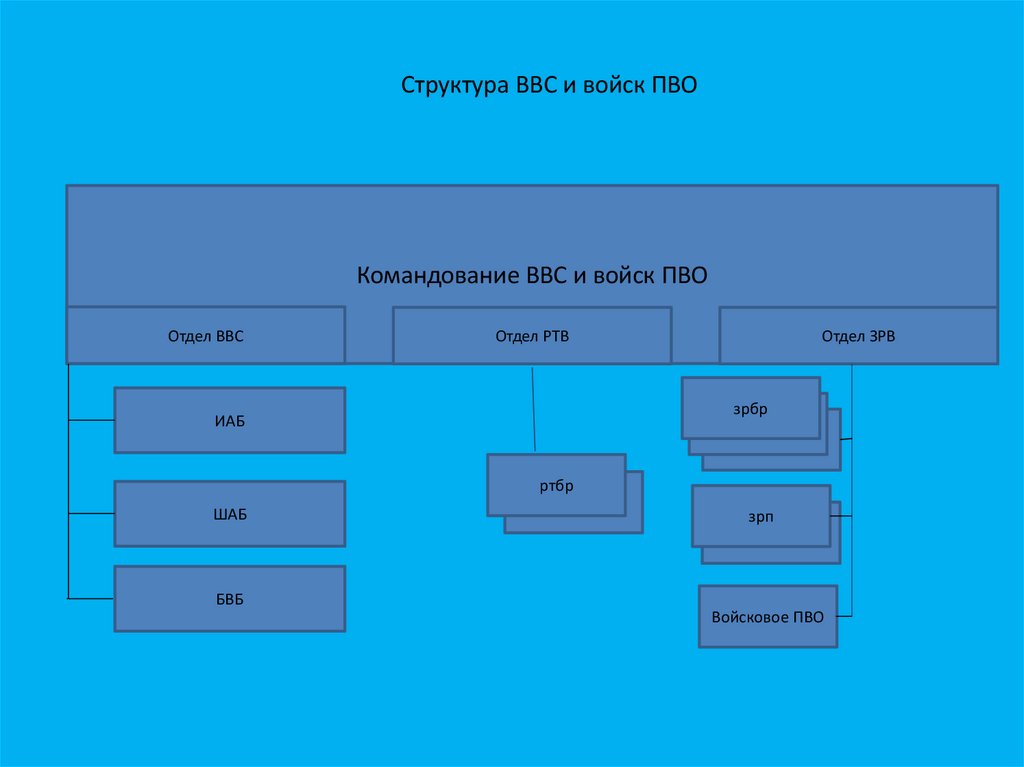

Структура ВВС и войск ПВО
Командование ВВС и войск ПВО
Отдел ВВС
Отдел РТВ
зрбр
ртбр
ртбр
ИАБ
ШАБ
Отдел ЗРВ
ртбр
ртбр
зрп
зрбр
БВБ
Войсковое ПВО

31.

Боевые вертолёты ВВС РБ
Экипаж, чел.
3
Скорость, км/ч максимальная
330
крейсерская
217—270
Потолок, м статический
1500
динамический
5000
Дальность, км перегоночная
1000
действия
160—290
Масса, кг максимальная взлетная
11500
нормальная взлетная
11200
пустого вертолета
8500
Максимальная боевая нагрузка, кг
2500
Число перевозимых людей, чел. десантников 8
раненых
4
Вооружение:2-хствольная 30-мм пушка ГШ-30К либо 4хствольный пулемёт ЯКБ-12,7
Узлов подвески
6.
Блоки НУРС 57 и 82 мм, пушечно-пулемётные контейнеры,
ПТУР
Экипаж, чел.
2—3
Скорость, км/ч максимальная
250
крейсерская
225
Потолок статический, м
4500
Дальность перегоночная, км
690
Масса, кг. максимальная взлетная
12000
нормальная взлетная
11100
пустого вертолета
6625
Максимальная полезная нагрузка, кг
3000—4000
Число перевозимых людей, чел. десантников 24—28
раненых
12
Точки подвески
4-6.
Подвесное вооружение стрелково-пушечное, НУРС, бомбы.

32. ОСНОВНЫЕ ГРУППЫ ЗАДАЧ

разведывательные
огневые
транспортно-десантные
специальные

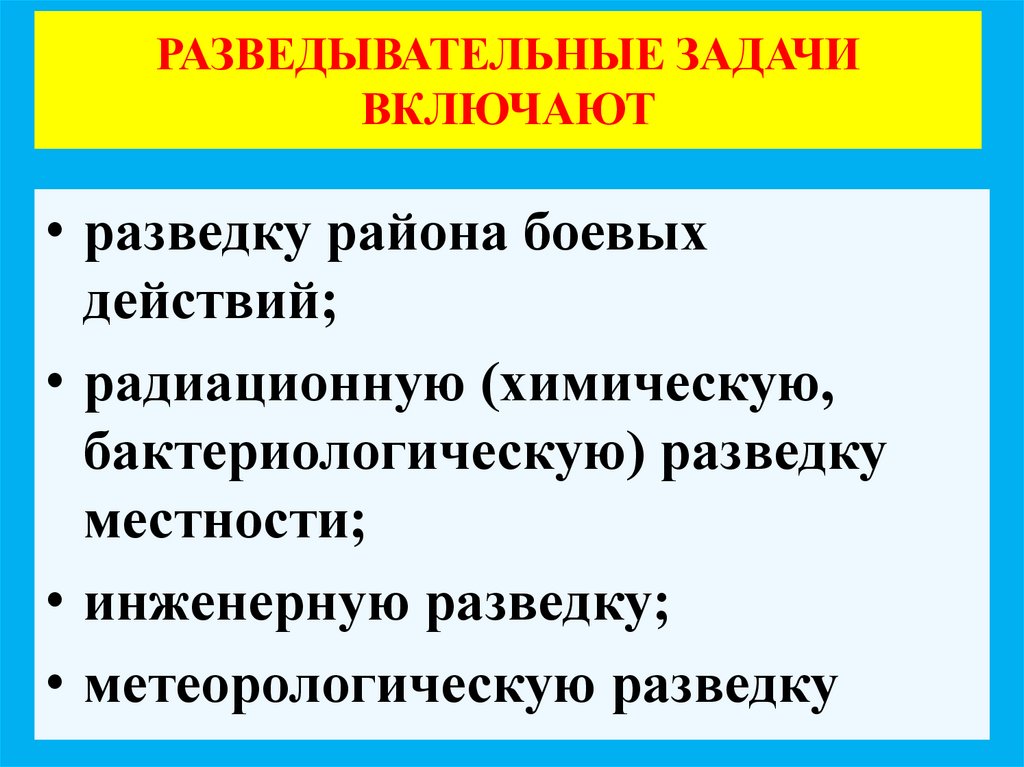

33. РАЗВЕДЫВАТЕЛЬНЫЕ ЗАДАЧИ ВКЛЮЧАЮТ

• разведку района боевых
действий;
• радиационную (химическую,
бактериологическую) разведку
местности;
• инженерную разведку;
• метеорологическую разведку

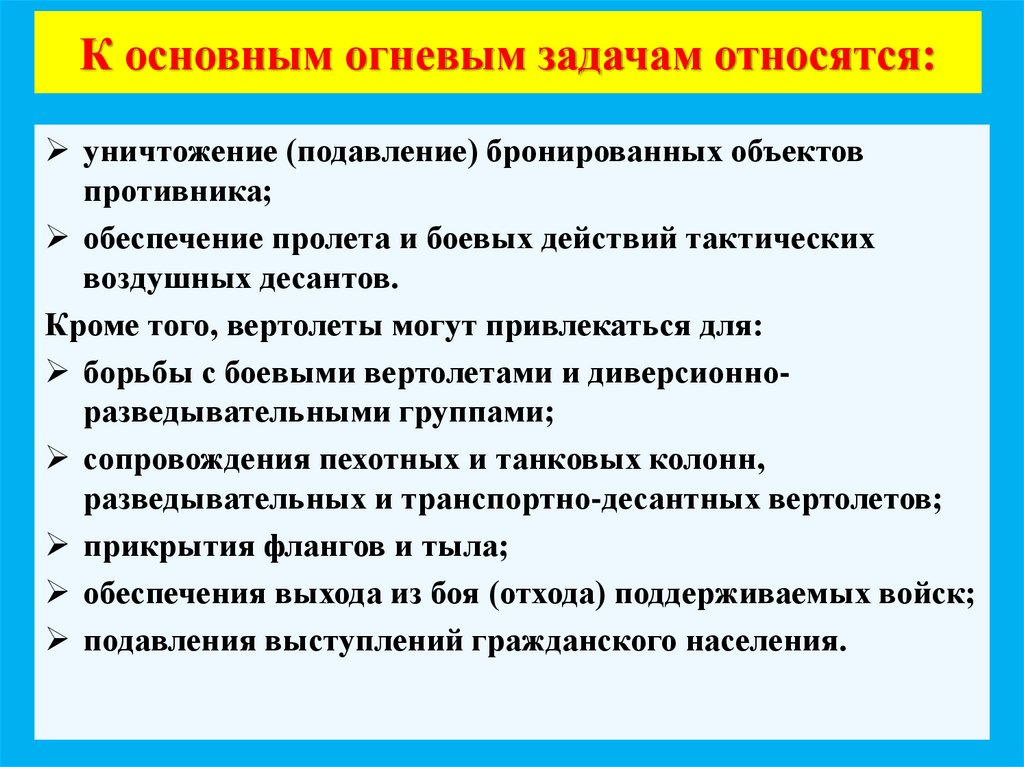

34. К основным огневым задачам относятся:

уничтожение (подавление) бронированных объектов
противника;
обеспечение пролета и боевых действий тактических
воздушных десантов.
Кроме того, вертолеты могут привлекаться для:
борьбы с боевыми вертолетами и диверсионноразведывательными группами;
сопровождения пехотных и танковых колонн,
разведывательных и транспортно-десантных вертолетов;
прикрытия флангов и тыла;
обеспечения выхода из боя (отхода) поддерживаемых войск;
подавления выступлений гражданского населения.

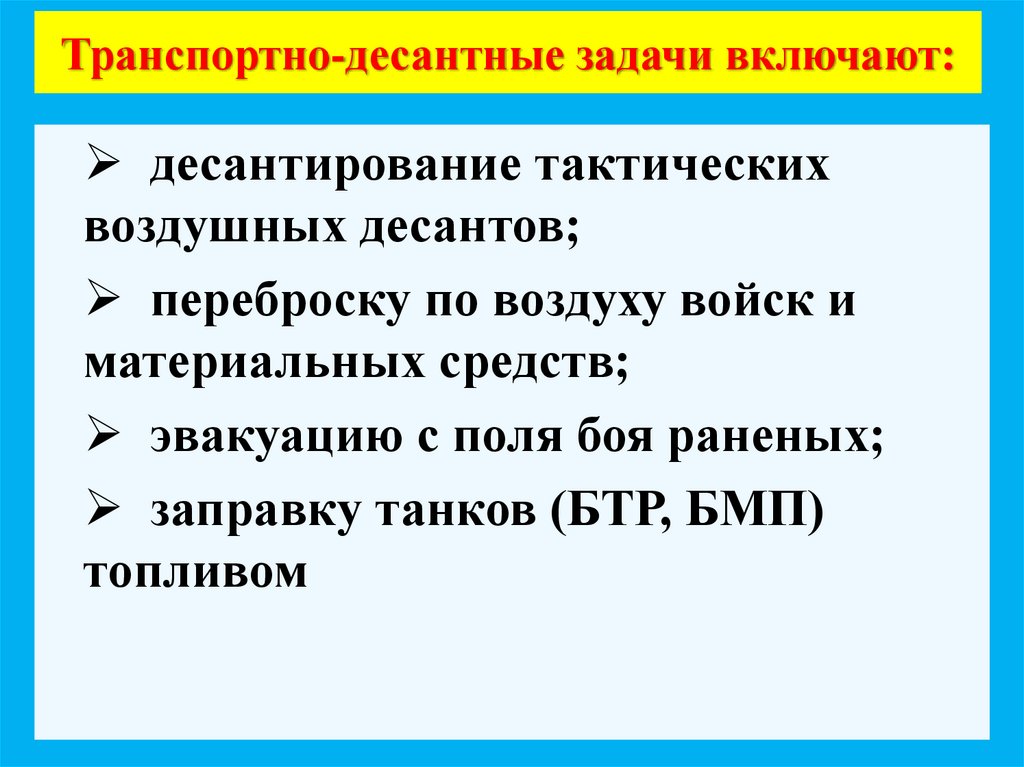

35. Транспортно-десантные задачи включают:

десантирование тактических
воздушных десантов;
переброску по воздуху войск и
материальных средств;
эвакуацию с поля боя раненых;
заправку танков (БТР, БМП)
топливом

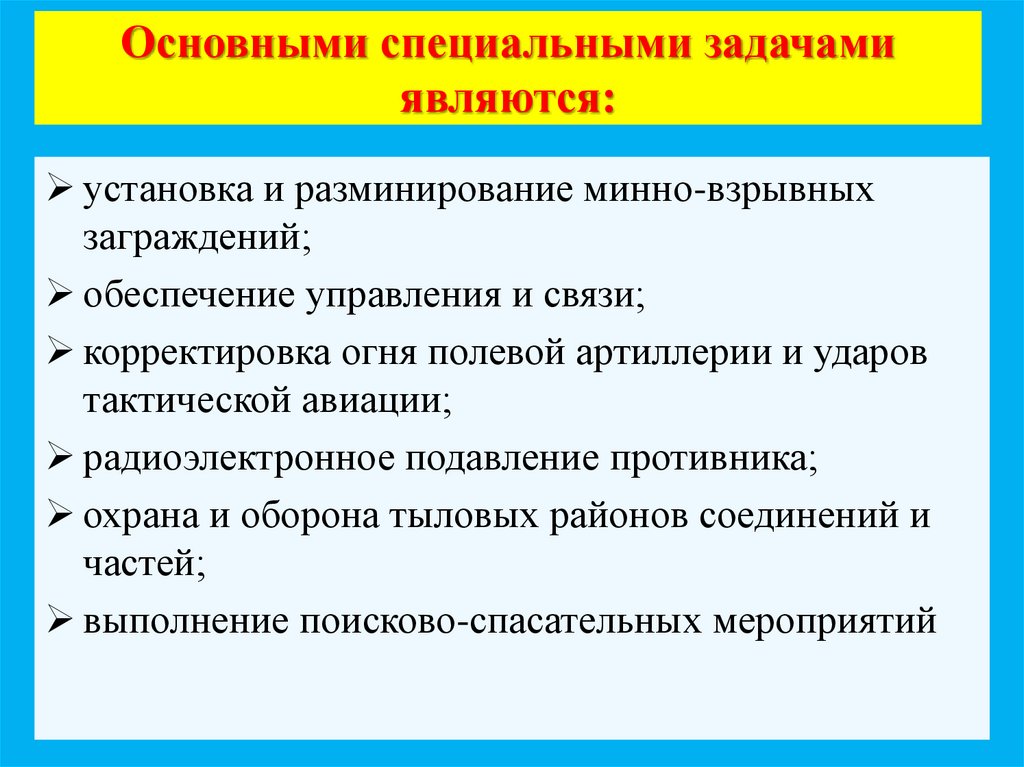

36. Основными специальными задачами являются:

установка и разминирование минно-взрывных
заграждений;
обеспечение управления и связи;
корректировка огня полевой артиллерии и ударов
тактической авиации;
радиоэлектронное подавление противника;
охрана и оборона тыловых районов соединений и
частей;
выполнение поисково-спасательных мероприятий

37.

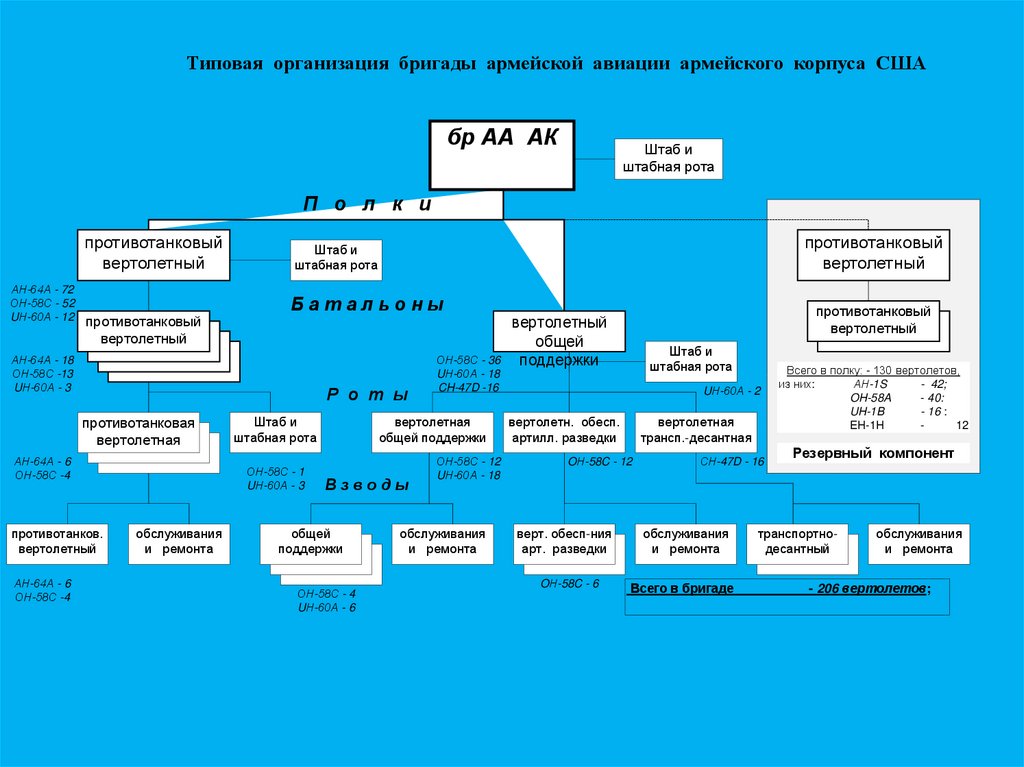

Типовая организация бригады армейской авиации армейского корпуса США
бр АА АК
Штаб и
штабная рота
П о л к и
противотанковый
вертолетный
АН-64А - 72
ОН-58С - 52
UН-60А - 12
противотанковый
вертолетный
Батальоны
Р о т ы
противотанковая
вертолетная
АН-64А - 6
ОН-58С -4
противотанков.
вертолетный
Штаб и
штабная рота
ОН-58С - 1
UН-60А - 3
обслуживания
и ремонта
противотанковый
вертолетный
вертолетный
общей
ОН-58С - 36
поддержки
АН-64А - 18
ОН-58С -13
UН-60А - 3
АН-64А - 6
ОН-58С -4
противотанковый
вертолетный
Штаб и
штабная рота
UН-60А - 18
CH-47D -16
вертолетная
общей поддержки
Взводы
общей
поддержки
ОН-58С - 4
UН-60А - 6
Штаб и
штабная рота
ОН-58С - 12
UН-60А - 18
обслуживания
и ремонта
UН-60А - 2
вертолетн. обесп.
артилл. разведки
вертолетная
трансп.-десантная
OН-58C - 12
СН-47D - 16
верт. обесп-ния
арт. разведки
обслуживания
и ремонта
OН-58C - 6
Всего в бригаде
Всего в полку: - 130 вертолетов,
из них:
АН-1S
- 42;
OH-58A
- 40:
UH-1B
- 16 :
EH-1H
12
Резервный компонент
транспортнодесантный
обслуживания
и ремонта
- 206 вертолетов;

38.

ЛТХ основных боевых вертолётов иностранных армий
Основные ТТХ АН-64 «Apache»:
Год принятия на вооружение 1984 – 1995 (модификации)
Масса, кг пустого
5352
максимальная взлетная
8006
Максимальная скорость, км/ч
309
Крейсерская скорость, км/ч
260
Практическая дальность, км
1900
Дальность действия, км
611
Практический потолок, м
6250
Статический потолок, м
4570
Экипаж, чел
2
Вооружение:
1 30-мм пушка M230 «Chain Gun» с 1200 патронами (скорострельность – 750 выстрелов в минуту).
Боевая нагрузка – 771 кг на 4 узлах подвески:
16 (4х4) ПТУР AGM-114D «Longbow Hellfire»,
или 4 ПУ М260 или LAU-61/A c 19х70-мм НУР CRV7,
или «Hydra 70,4» УР «воздух-воздух» AIM-92 «Stinger»,
или AIM-9 «Sidewinder», «Mistral» и «Sidearm»,
Основные ТТХ RАН-66 «Comanche»:
Год принятия на вооружение2006
Масса, кг
пустого3940
нормальная взлетная5275
максимальная взлетная7800
Максимальная скорость, км/ч317
Крейсерская скорость, км/ч
298
Практическая дальность, км2330
Дальность действия, км485
Практический потолок, м6500
Статический потолок, м3500
Экипаж, чел2
Вооружение:
1 20-мм трехствольная пушка GE «Gatling» (скорострельность 1500 выстр/мин., б/к – 500 снарядов);
14 ПТУР AGM-114D «Longbow Hellfire» или «HOT II» или «TOW II»,
28 УР «воздух-воздух» AIM-92 «Stinger» или «Matra Mistral» или «Starstreak»;
56 70-мм НУР «Hydra» 70 или 80-мм НУР «Sura D» или «Oerlikon Snora»

39.

Н полета 15 м
Н полета 3-5 м
Выжидательный
район
Огневые
рубежи
рубеж атаки ВОП
Основной район
сосредоточения
Передовые
пункты
Выжидательный
район
Запасной район
сосредоточения
Выжидательный
район
70
60
50
район засады
40
30
20
10
0
км

40.

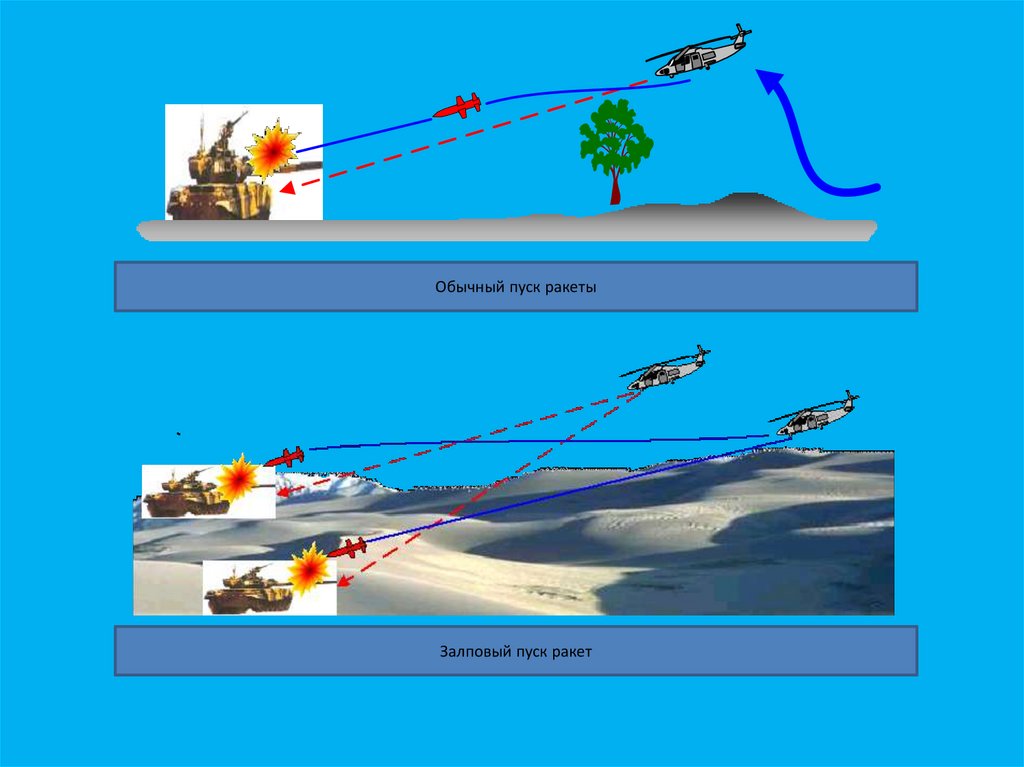

Обычный пуск ракеты
Залповый пуск ракет

41.

УЧЕБНЫЙ ВОПРОС № 4
Организация, вооружение и
задачи, решаемые
подразделениями войсковой
ПВО в бою

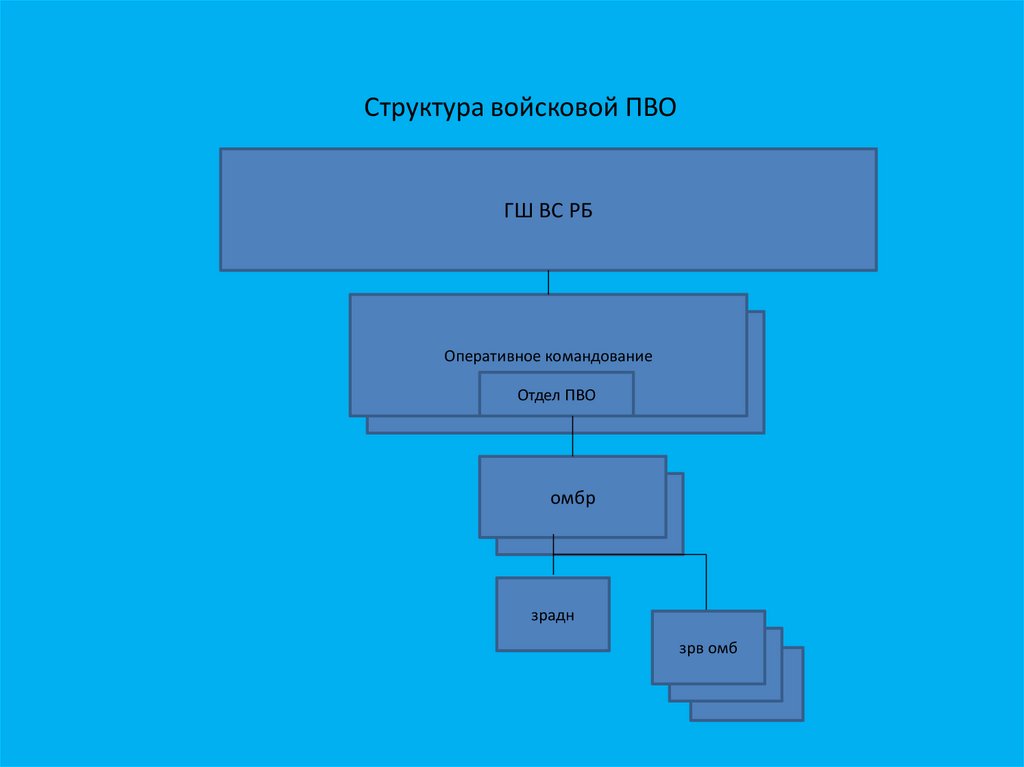

42. Структура войсковой ПВО

ГШ ВС РБ
Оперативное командование
Отдел ПВО
омбр
зрадн
зрв омб
зрв омб
зрв омб

43.

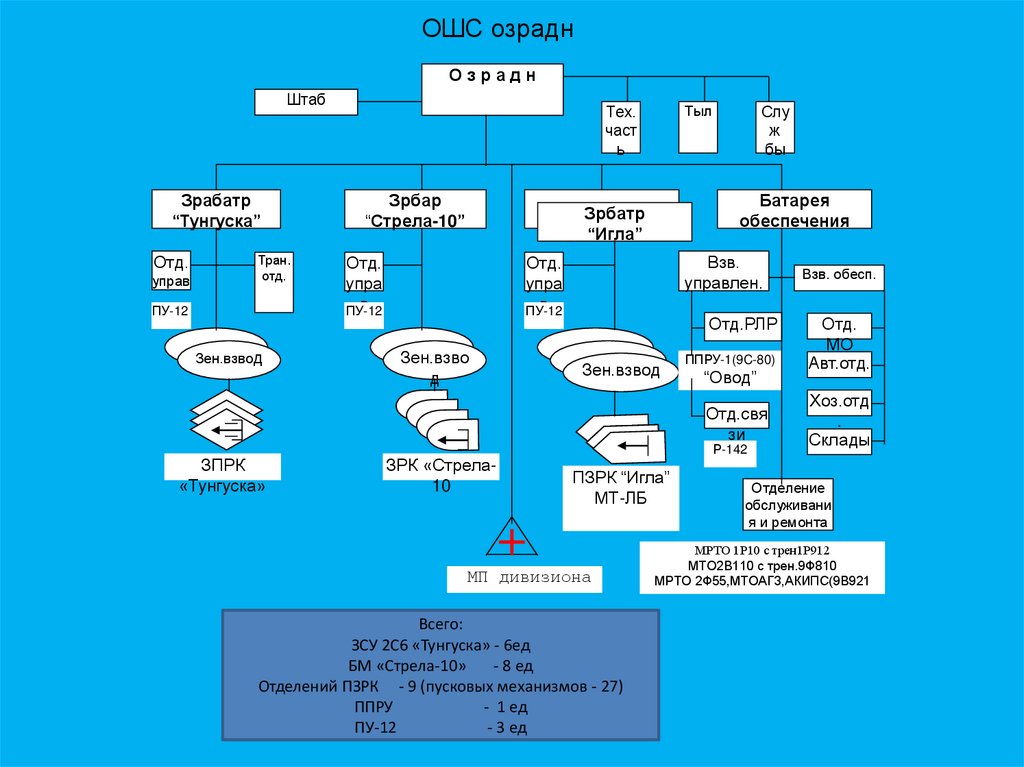

ОШС озрадн
Озрадн
Штаб
Зрабатр
“Тунгуска”
Отд.
управ
Тран.
отд.
ПУ-12
Зен.взвод
Тех.
част
ь
Зрбар
“Стрела-10”
Батарея
обеспечения
Зрбатр
“Игла”
Отд.
упра
в
ПУ-12
Взв.
управлен.
Отд.
упра
в
ПУ-12
Зен.взво
д
Слу
ж
бы
Тыл
Отд.РЛР
Зен.взвод
ППРУ-1(9C-80)
“Овод”
Отд.свя
зи
ЗПРК
«Тунгуска»
ЗРК «Стрела10
Р-142
ПЗРК “Игла”
МТ-ЛБ
МП дивизиона
Всего:
ЗСУ 2С6 «Тунгуска» - 6ед
БМ «Стрела-10»
- 8 ед
Отделений ПЗРК - 9 (пусковых механизмов - 27)
ППРУ
- 1 ед
ПУ-12
- 3 ед
Взв. обесп.
Отд.
МО
Авт.отд.
Хоз.отд
.
Склады
Отделение
обслуживани
я и ремонта
МРТО 1Р10 с трен1Р912
МТО2В110 с трен.9Ф810
МРТО 2Ф55,МТОАГЗ,АКИПС(9В921

44. Огневые средства войсковой ПВО

Комплекс
Зенитная самоходная установка
2С6 «Тунгуска»
Масса34 т
Количество зенитных автоматов 2А38 - 2 шт
Скорострельность ЗА 5000 выстр./мин
Боекомплект 30 мм выстрелов
- 1904 шт
Количество ракет 9М311
- 8 шт.
Время приведения в готовность №1 - 3 мин
Дальность обнаружения СОЦ
- 18 км
Дальность сопровождения ССЦ
- 16 км
Дальность поражения целей ЗУР
- 2,5-8 км
Дальность поражения целей ЗА
- до 4 км
Высота поражения целей ЗУР
- до 3,5 км
Высота поражения целей ЗА
- до 3 км
Заправка
- 1140 л
Запас хода
- 500 км
Скорость передвижения
- 70 км/ч
Экипаж
- 4 чел.
Ракета
ЗРК 9К35 «СТРЕЛА-10»
Зенитно-ракетный комплекс «Стрела-10»
Зона поражения, км
предназначен для прикрытия боевых порядков
- по дальности (в
догон/навстречу)
мотострелковых и танковых подразделений в
подвижных формах боя и на марше, от
- по высоте (в догон/
навстречу)
низколетящих воздушных целей.
Экипаж 3 человека
- по параметру
Шасси Многоцелевой тягач легкий бронированный
Масса (кг) 12250
Вероятность поражения
Максимальная скорость движения(км/ч) 61,5
одной ЗУР
Скорость на плаву (км/ч) 5,6
Максимальная скорость
Скорость движения при стрельбе (км/ч) до 30
поражаемых целей
Запас хода (км) 500
(навстр/вдогон), м/с
Дальность поражения макс. (м) 5000
Скорость полета ЗУР,
Дальность поражения мин. (м) 800
м/с
Высота поражения макс. (м) 3500
Масса ракеты, кг
Высота поражения мин. (м) 25
Скорость цели на встречном курсе (км/ч) 1500
Скорость цели на догонном курсе (км/ч) 1100
Масса боевой части, кг
Скорость ракеты мах.(м/с) 700
Год принятия на
вооружение
9К310 "Игла-1"
9М313
1..5,2/0,5..3
0,01..2,5/0,01..2
до 2,5
0,44..0,59
320/360
600
10,8
1,17
1981

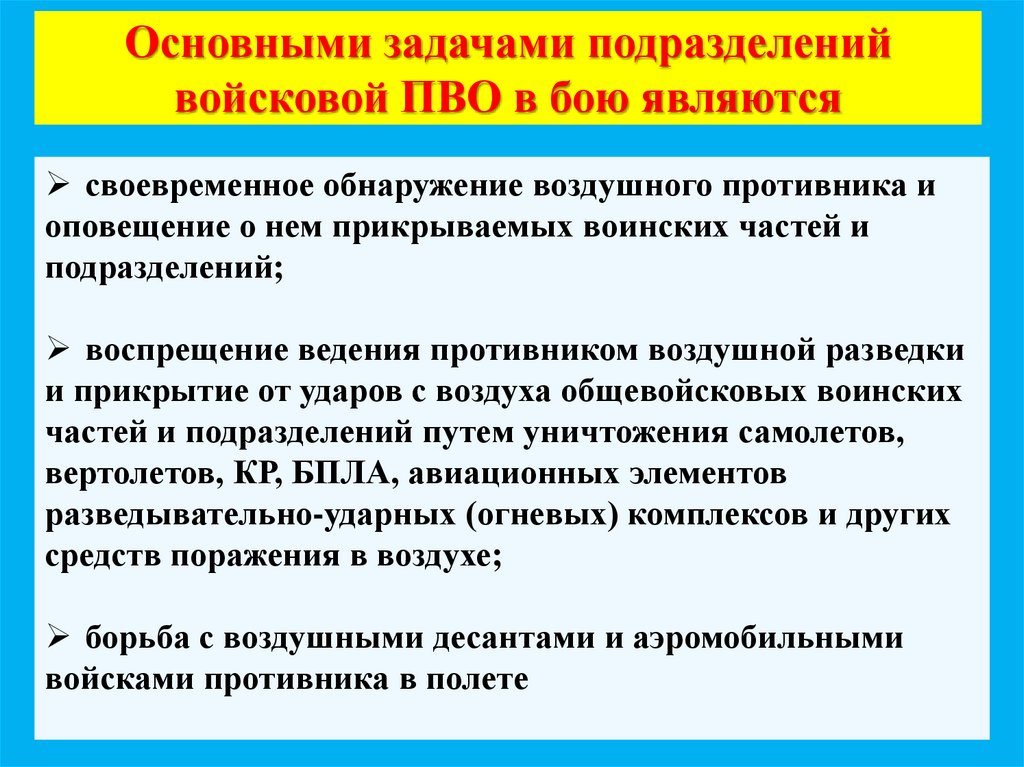

45. Основными задачами подразделений войсковой ПВО в бою являются

своевременное обнаружение воздушного противника и
оповещение о нем прикрываемых воинских частей и
подразделений;
воспрещение ведения противником воздушной разведки
и прикрытие от ударов с воздуха общевойсковых воинских
частей и подразделений путем уничтожения самолетов,
вертолетов, КР, БПЛА, авиационных элементов
разведывательно-ударных (огневых) комплексов и других
средств поражения в воздухе;
борьба с воздушными десантами и аэромобильными
войсками противника в полете

46.

Белорусский национальный
технический
университет
ЛЕКЦИЯ
Тема 2.4: «Основы боевого применения родов
войск и видов ВС РБ»
Занятие 2.4.1: «Организация, вооружения и
основы боевого применения артиллерийских
подразделений и подразделений ВВС и войск ПВО»
преподаватель
Гайченя Федор Владимирович
Кафедра «Тактика и
общевоенная подготовка»
