Лекция 3 Эл.изм. и приборы

1. Лекция 3 Электрические измерения и приборы 1 Электрические измерения 2 Электроизмерительные приборы Кононенко В.В.

Электротехника и
электроника. – Ростов на Дону:
Феникс, 2008. с. 342-377.

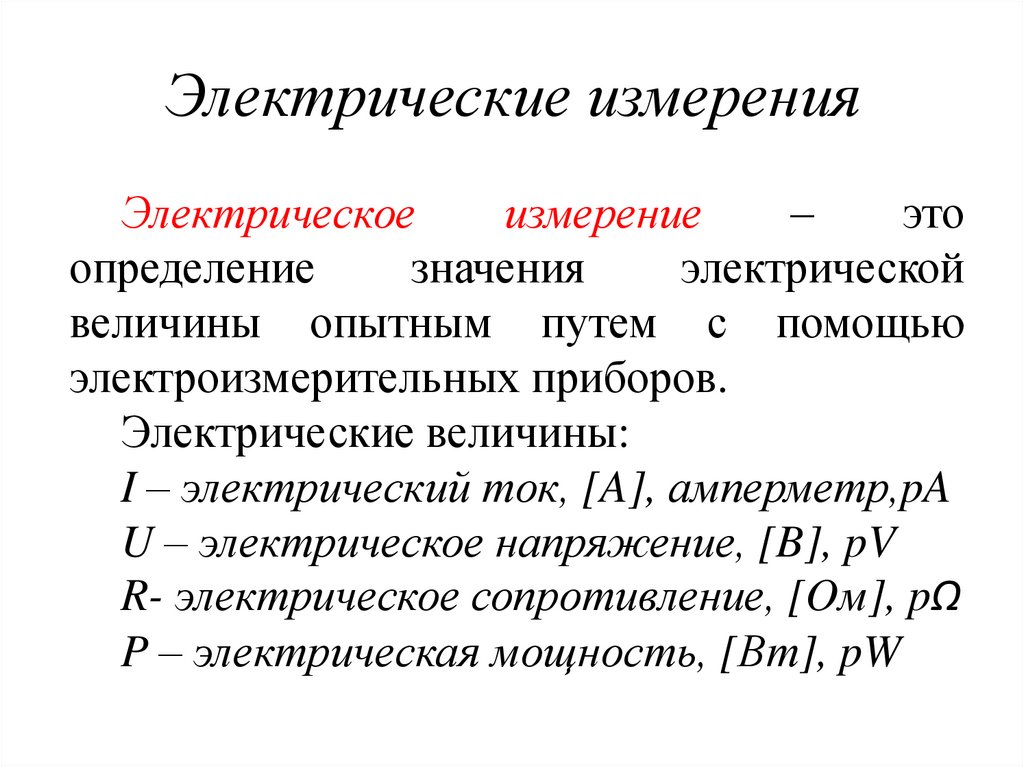

2. Электрические измерения

Электрическое
измерение
–
это
определение
значения
электрической
величины опытным путем с помощью
электроизмерительных приборов.
Электрические величины:
I – электрический ток, [A], амперметр,pA
U – электрическое напряжение, [B], pV
R- электрическое сопротивление, [Oм], pΩ
P – электрическая мощность, [Вт], pW

3.

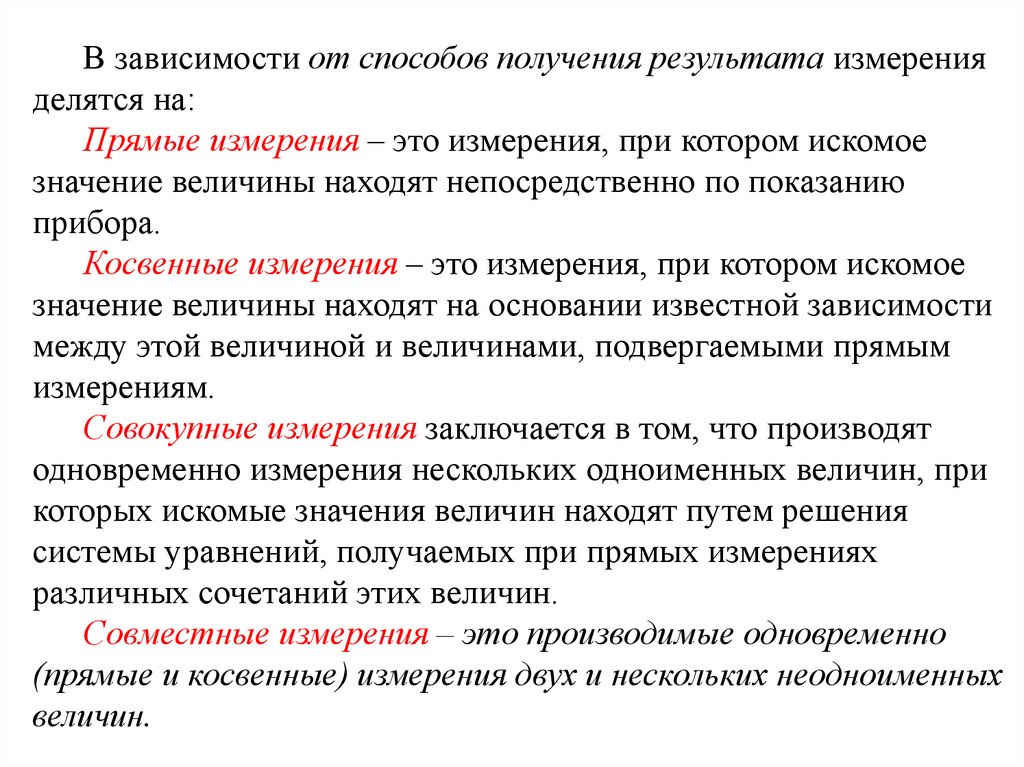

В зависимости от способов получения результата измерения
делятся на:
Прямые измерения – это измерения, при котором искомое
значение величины находят непосредственно по показанию
прибора.
Косвенные измерения – это измерения, при котором искомое
значение величины находят на основании известной зависимости
между этой величиной и величинами, подвергаемыми прямым
измерениям.
Совокупные измерения заключается в том, что производят
одновременно измерения нескольких одноименных величин, при
которых искомые значения величин находят путем решения
системы уравнений, получаемых при прямых измерениях
различных сочетаний этих величин.
Совместные измерения – это производимые одновременно
(прямые и косвенные) измерения двух и нескольких неодноименных
величин.

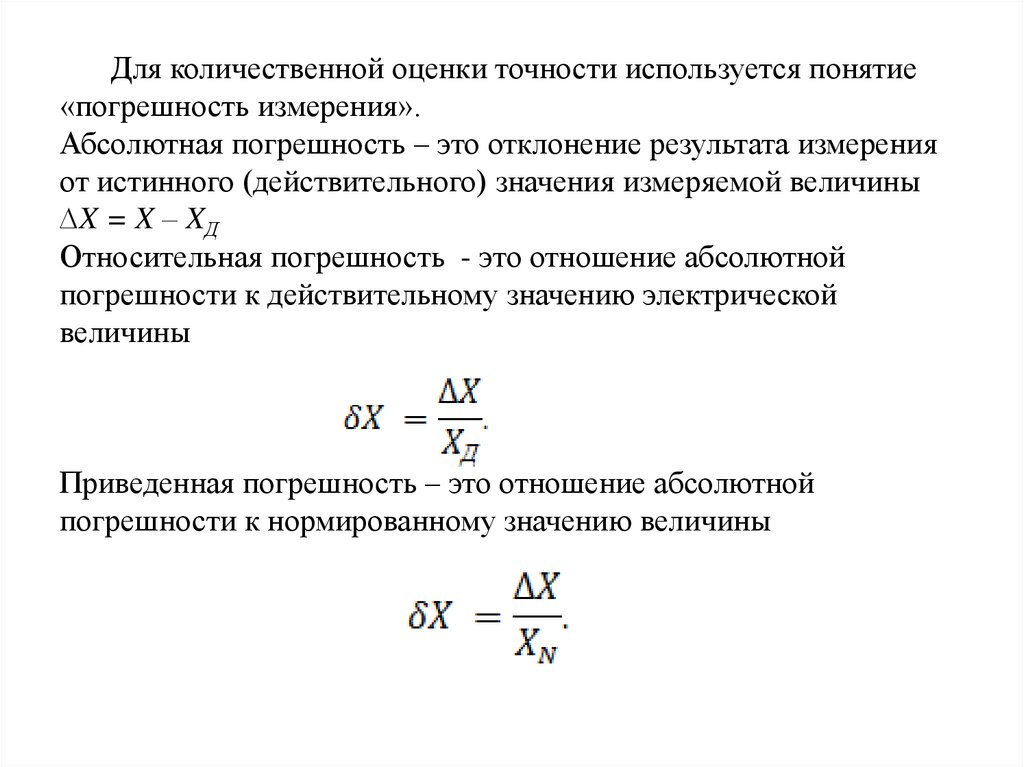

4. Для количественной оценки точности используется понятие «погрешность измерения». Абсолютная погрешность – это отклонение

результата измерения
от истинного (действительного) значения измеряемой величины
∆X = X – XД
Относительная погрешность - это отношение абсолютной
погрешности к действительному значению электрической
величины
Приведенная погрешность – это отношение абсолютной
погрешности к нормированному значению величины

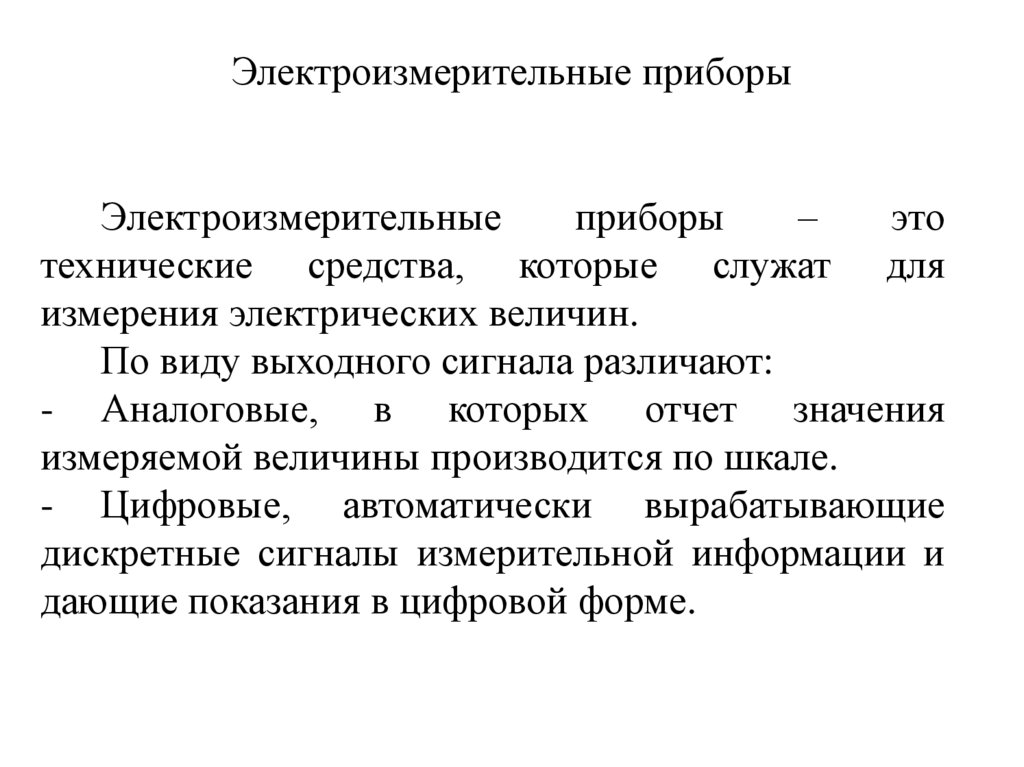

5. Электроизмерительные приборы

Электроизмерительные
приборы
–
это
технические средства, которые служат для
измерения электрических величин.
По виду выходного сигнала различают:
- Аналоговые, в которых отчет значения
измеряемой величины производится по шкале.
- Цифровые, автоматически вырабатывающие
дискретные сигналы измерительной информации и
дающие показания в цифровой форме.

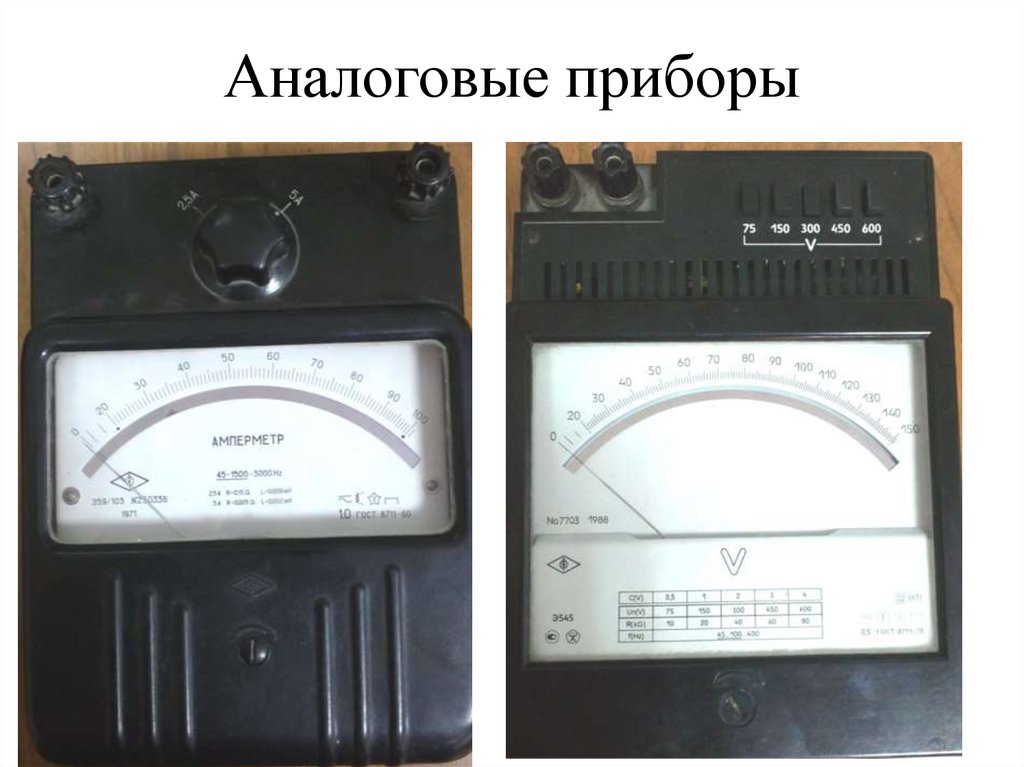

6. Аналоговые приборы

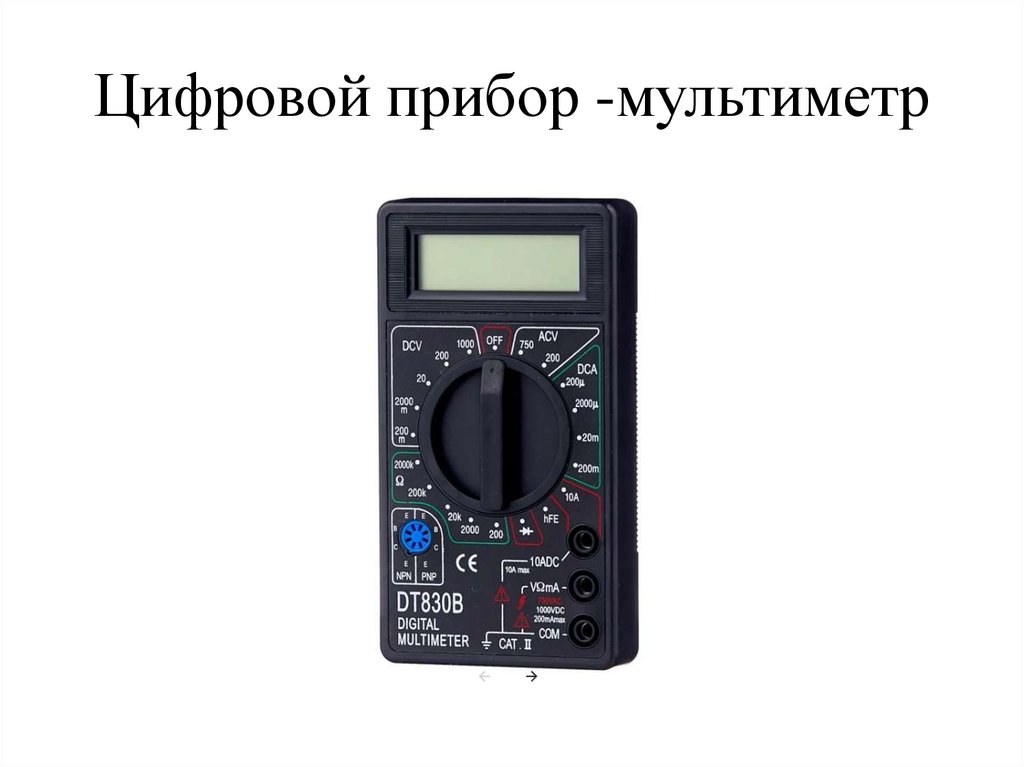

7. Цифровой прибор -мультиметр

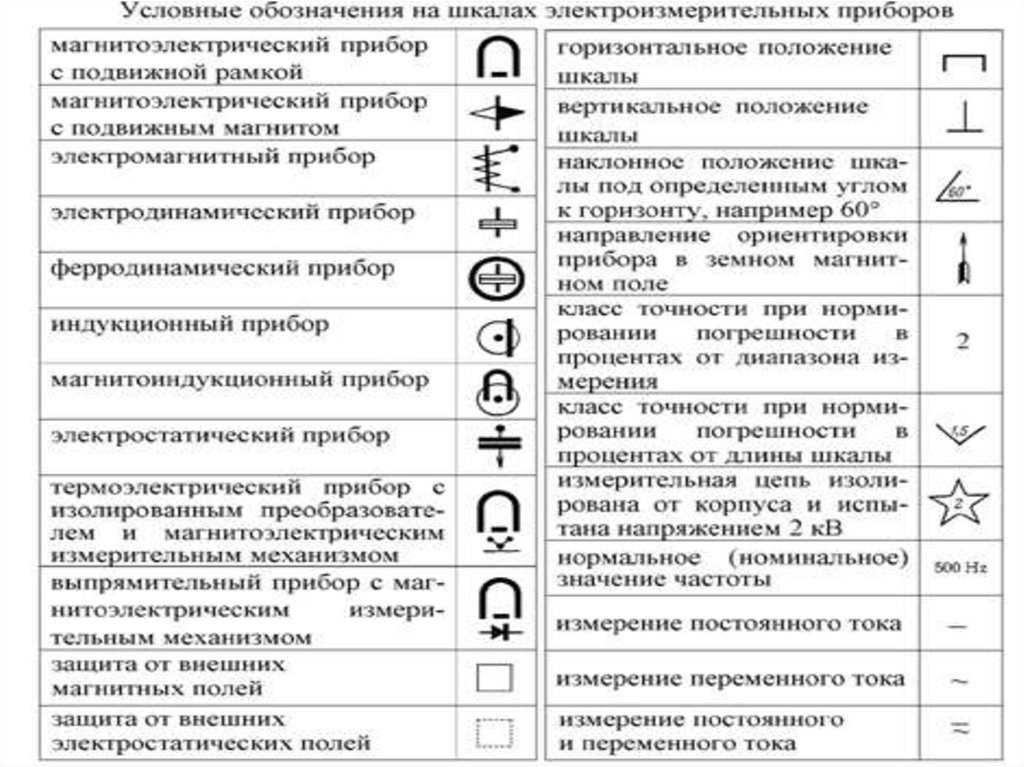

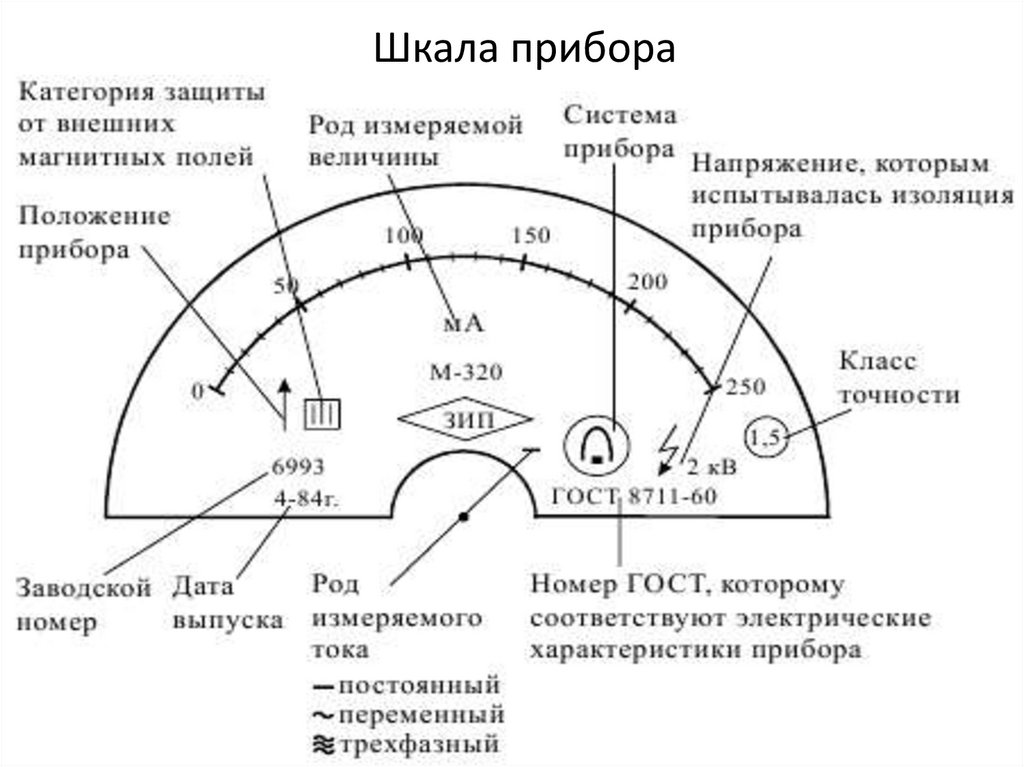

8. Шкала прибора

9.

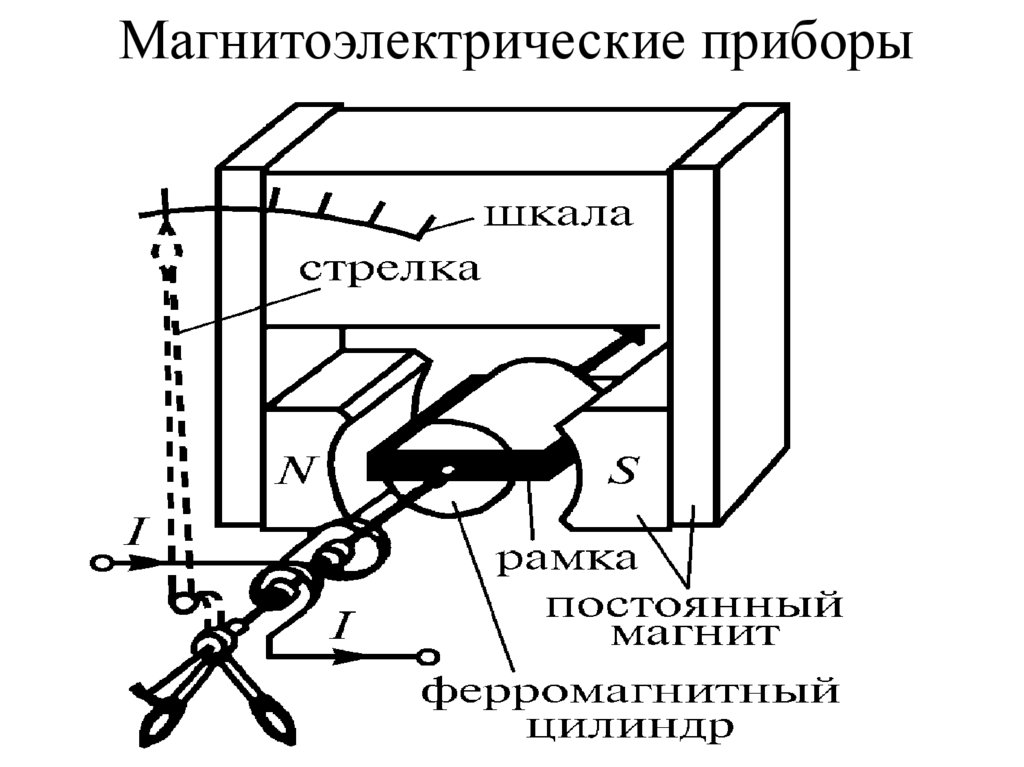

10. Магнитоэлектрические приборы

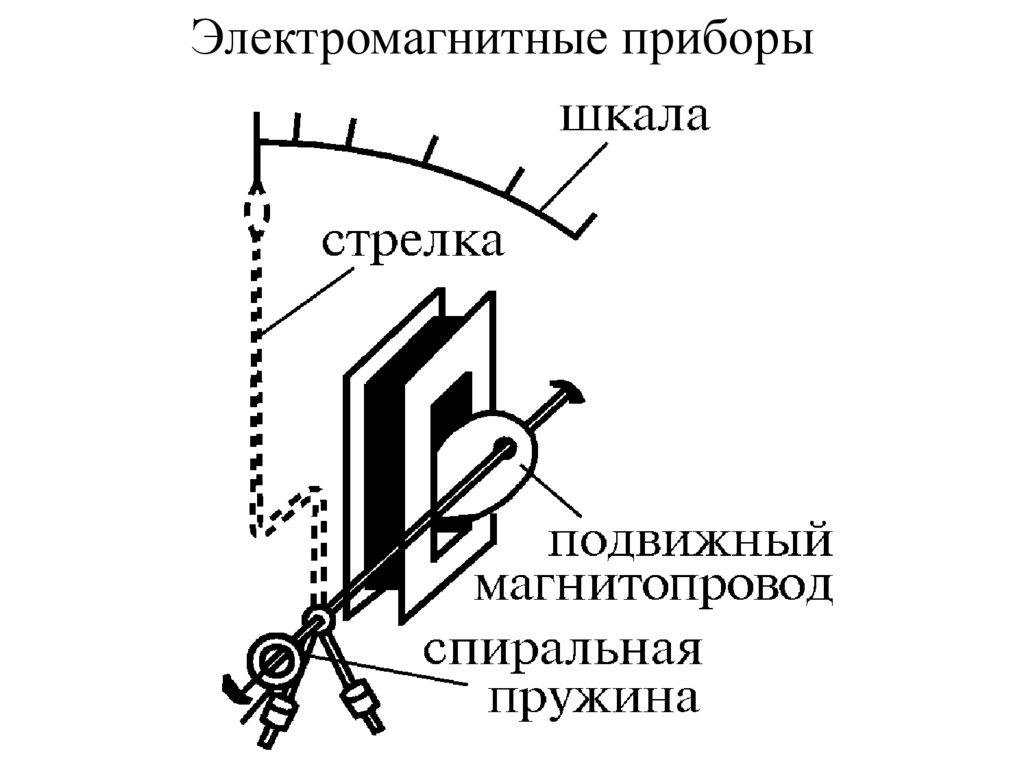

11. Электромагнитные приборы

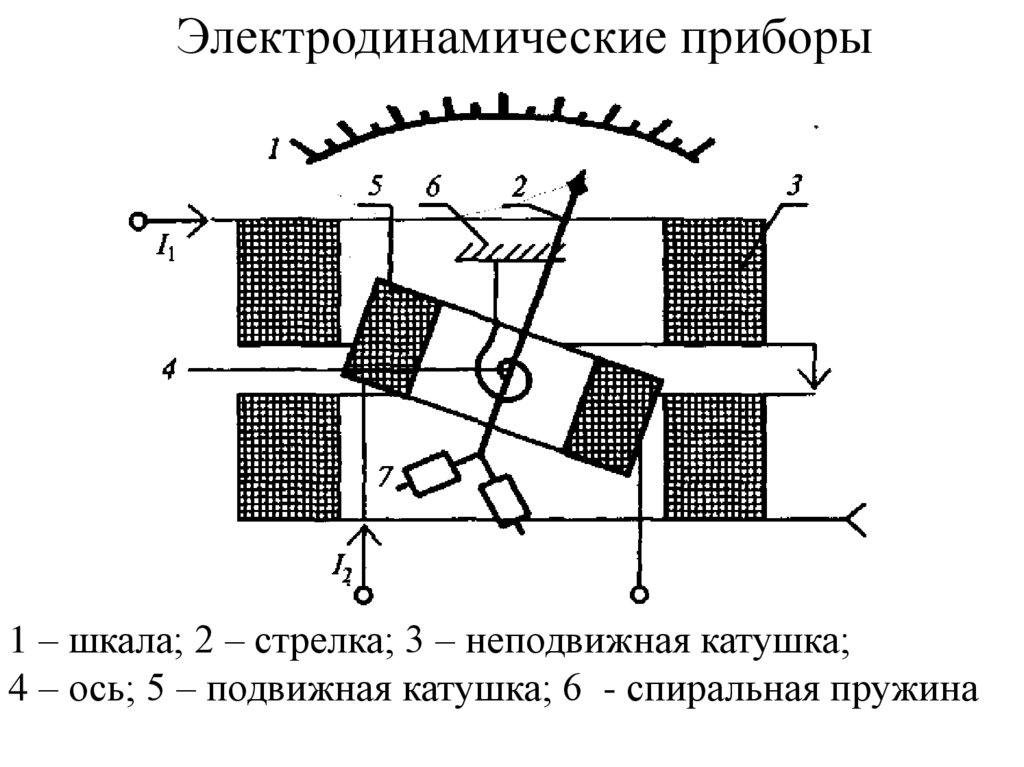

12. Электродинамические приборы

1 – шкала; 2 – стрелка; 3 – неподвижная катушка;
4 – ось; 5 – подвижная катушка; 6 - спиральная пружина

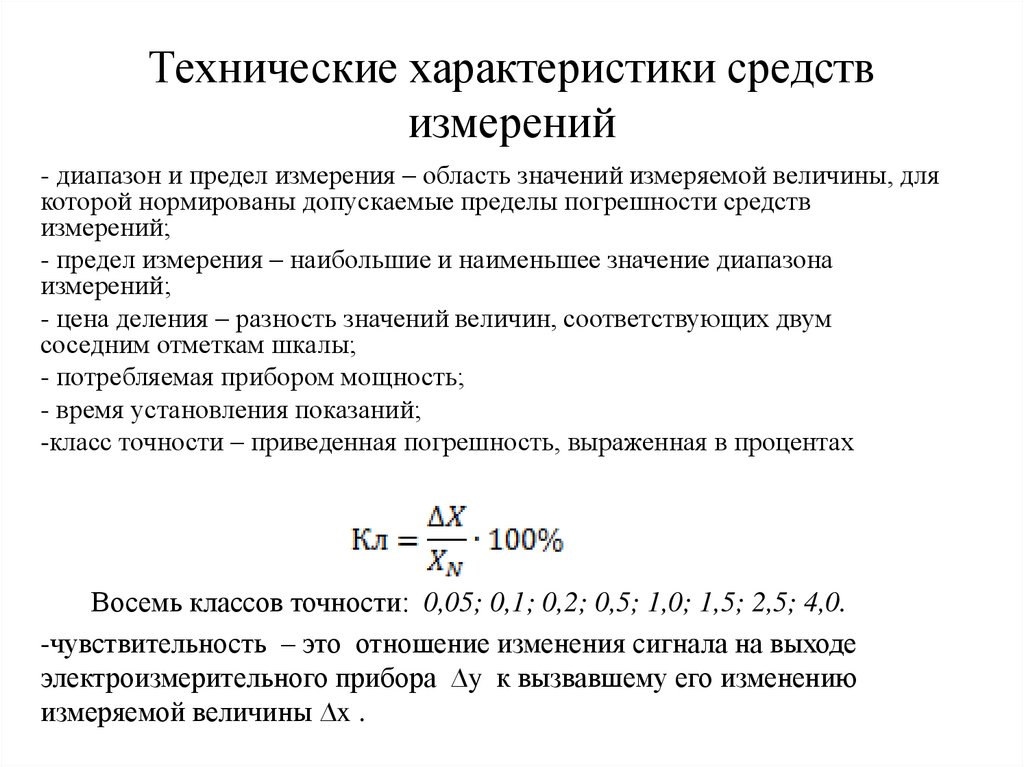

13. Технические характеристики средств измерений

- диапазон и предел измерения – область значений измеряемой величины, для
которой нормированы допускаемые пределы погрешности средств
измерений;
- предел измерения – наибольшие и наименьшее значение диапазона
измерений;
- цена деления – разность значений величин, соответствующих двум
соседним отметкам шкалы;
- потребляемая прибором мощность;
- время установления показаний;
-класс точности – приведенная погрешность, выраженная в процентах
Восемь классов точности: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0.
-чувствительность – это отношение изменения сигнала на выходе
электроизмерительного прибора ∆y к вызвавшему его изменению
измеряемой величины ∆x .

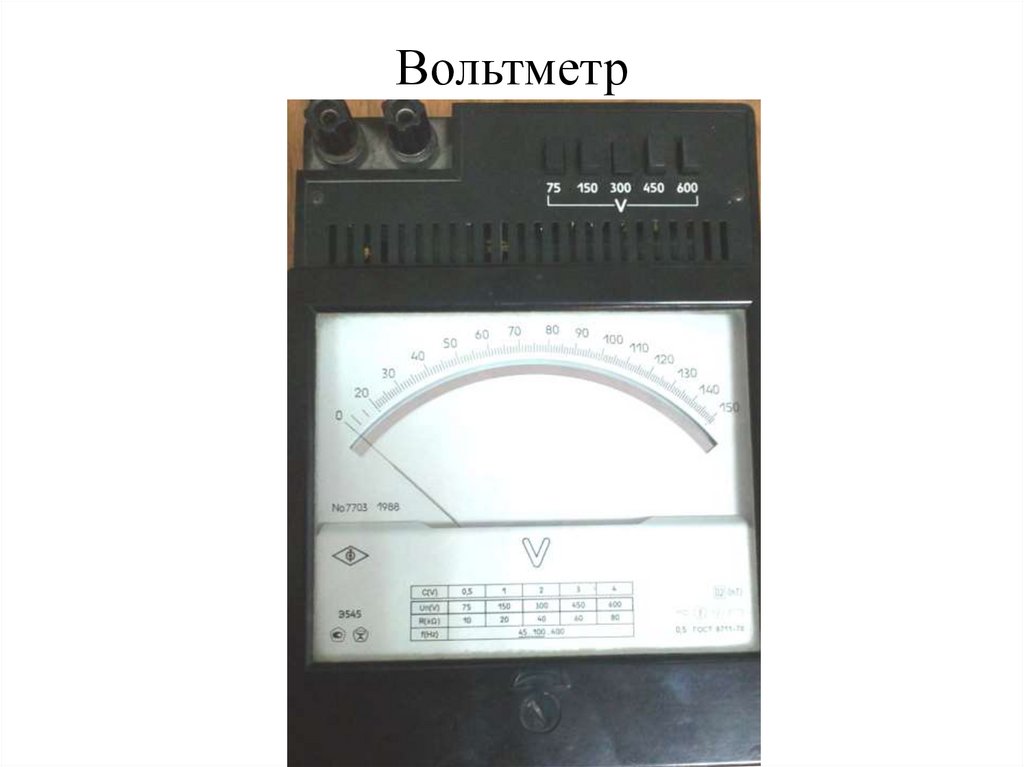

14. Вольтметр

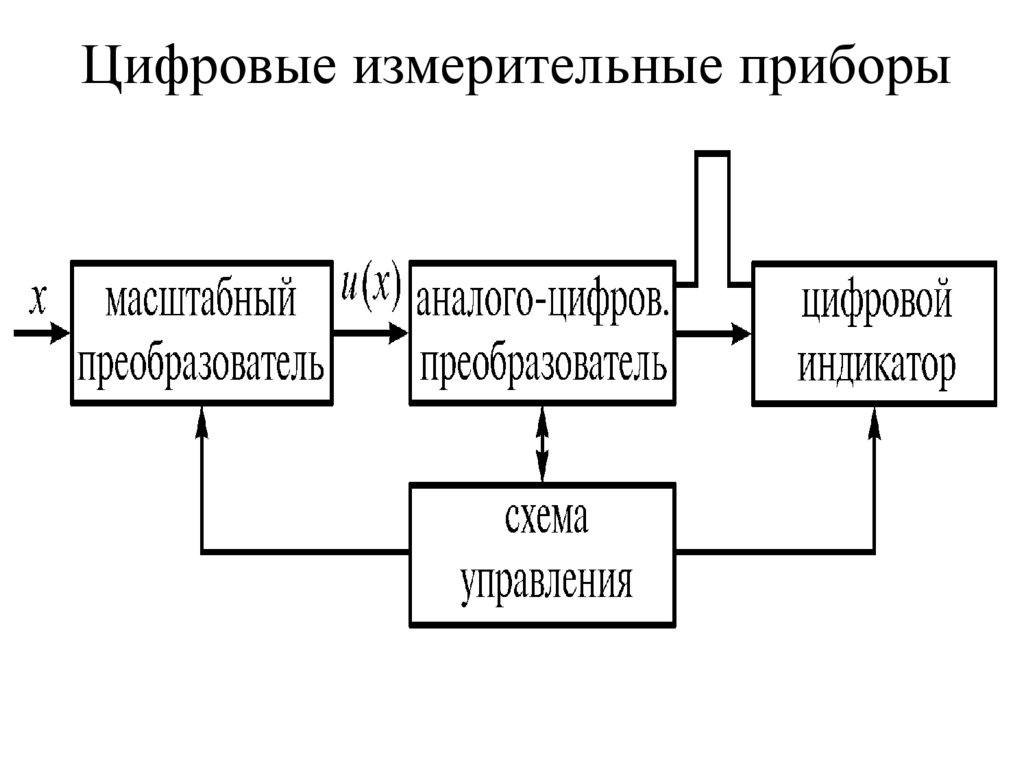

15. Цифровые измерительные приборы
