Тема 3. - Дорожные знаки (предупреждающие,приоритета)

1.

ТЕМА № 3:
«ДОРОЖНЫЕ ЗНАКИ»

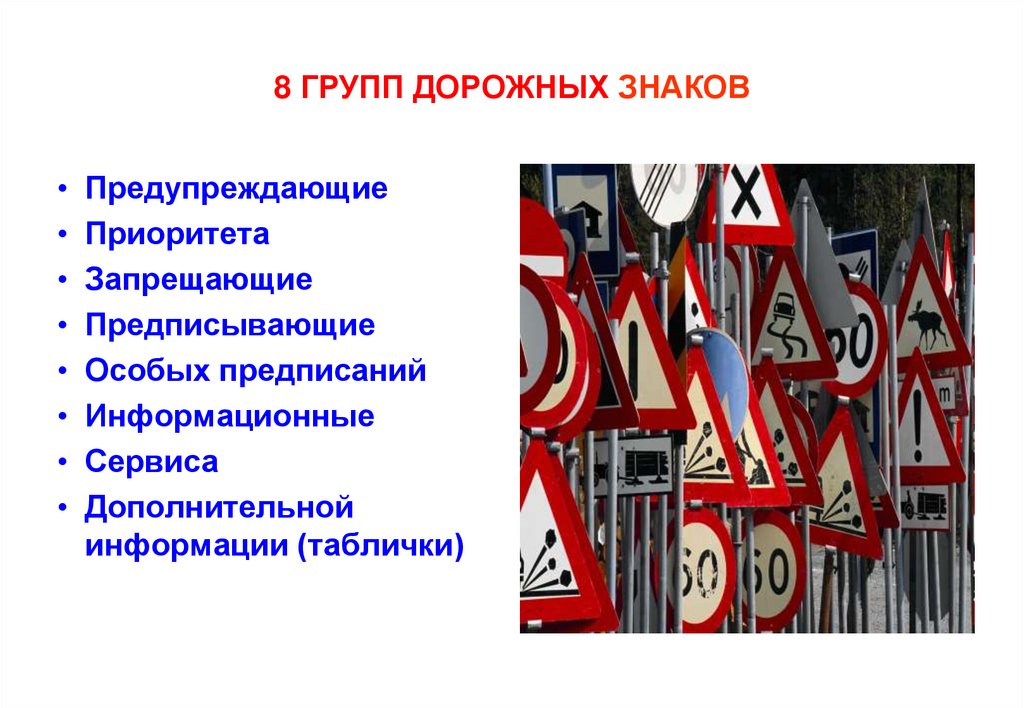

2. 8 ГРУПП ДОРОЖНЫХ ЗНАКОВ

• Предупреждающие
• Приоритета
• Запрещающие
• Предписывающие
• Особых предписаний
• Информационные
• Сервиса
• Дополнительной
информации (таблички)

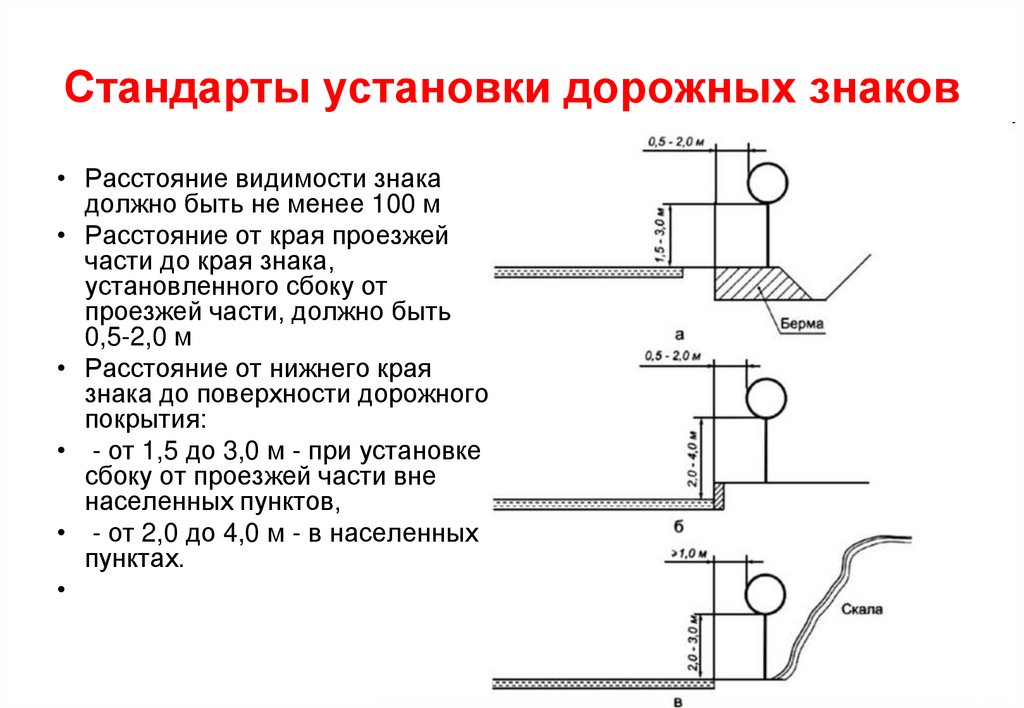

3. Стандарты установки дорожных знаков

• Расстояние видимости знака
должно быть не менее 100 м
• Расстояние от края проезжей
части до края знака,
установленного сбоку от
проезжей части, должно быть
0,5-2,0 м
• Расстояние от нижнего края
знака до поверхности дорожного
покрытия:
• - от 1,5 до 3,0 м - при установке
сбоку от проезжей части вне
населенных пунктов,
• - от 2,0 до 4,0 м - в населенных
пунктах.

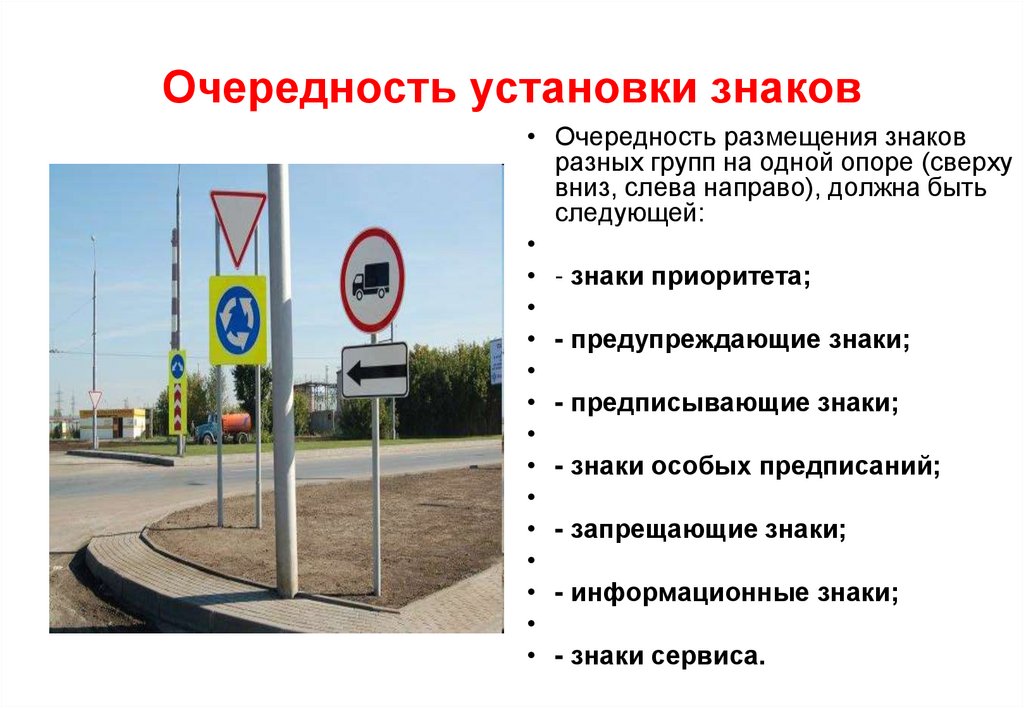

4. Очередность установки знаков

• Очередность размещения знаков
разных групп на одной опоре (сверху
вниз, слева направо), должна быть
следующей:
• - знаки приоритета;
• - предупреждающие знаки;
• - предписывающие знаки;
• - знаки особых предписаний;
• - запрещающие знаки;
• - информационные знаки;
• - знаки сервиса.

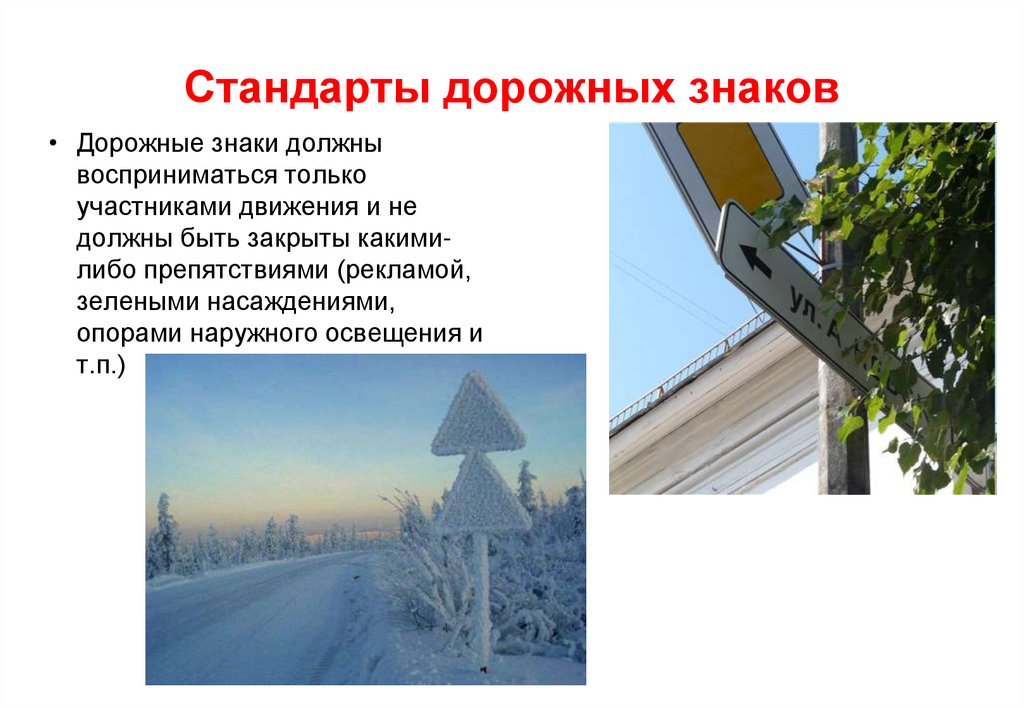

5. Стандарты дорожных знаков

• Дорожные знаки должны
восприниматься только
участниками движения и не
должны быть закрыты какимилибо препятствиями (рекламой,
зелеными насаждениями,
опорами наружного освещения и
т.п.)

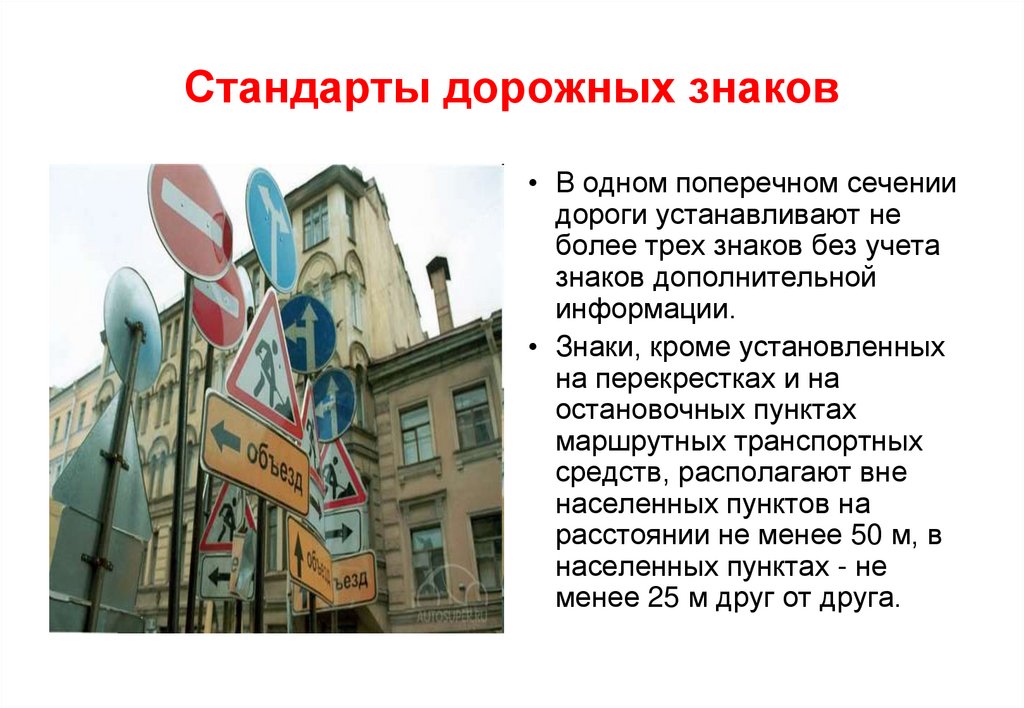

6. Стандарты дорожных знаков

• В одном поперечном сечении
дороги устанавливают не
более трех знаков без учета
знаков дополнительной
информации.
• Знаки, кроме установленных
на перекрестках и на
остановочных пунктах
маршрутных транспортных
средств, располагают вне
населенных пунктов на
расстоянии не менее 50 м, в
населенных пунктах - не
менее 25 м друг от друга.

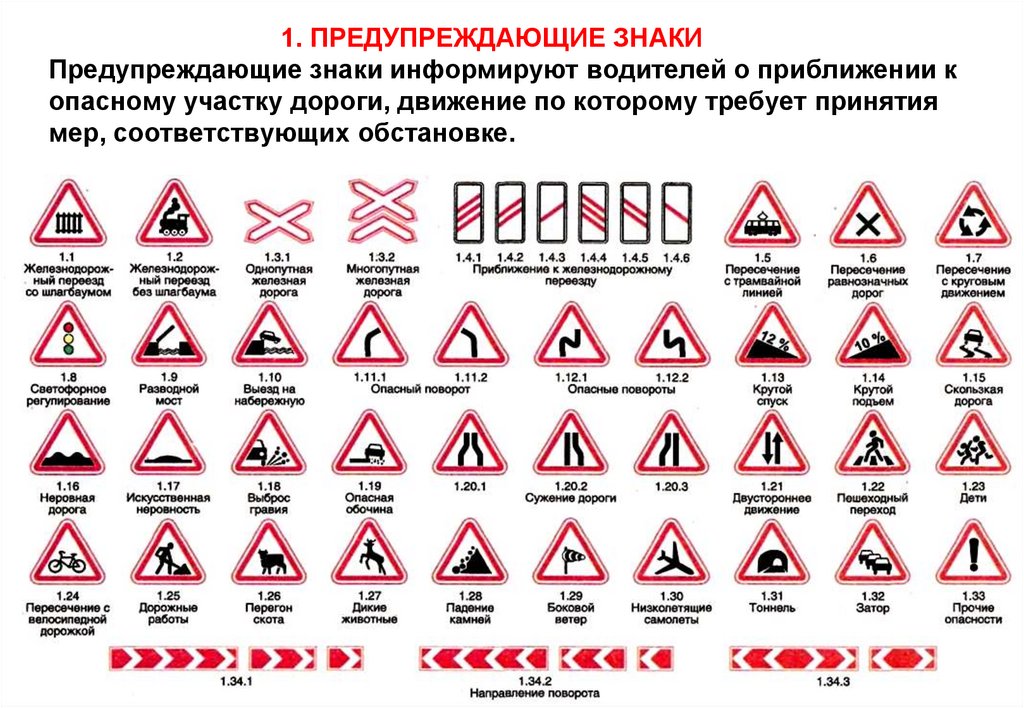

7. 1. ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ Предупреждающие знаки информируют водителей о приближении к опасному участку дороги, движение по

которому требует принятия
мер, соответствующих обстановке.

8.

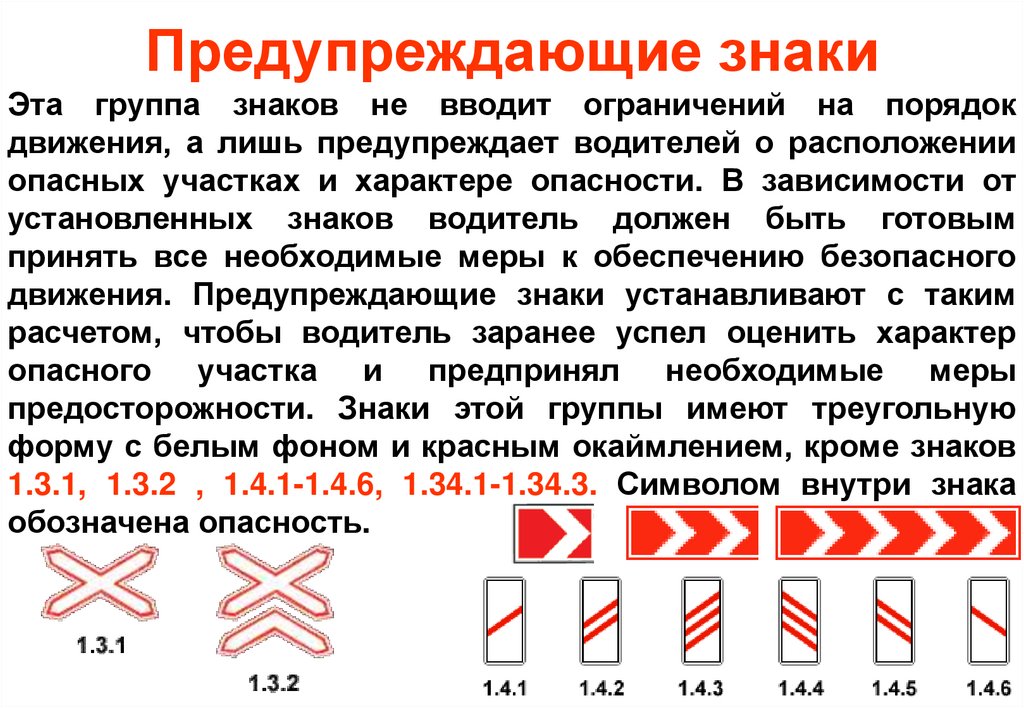

Предупреждающие знаки
Эта группа знаков не вводит ограничений на порядок
движения, а лишь предупреждает водителей о расположении
опасных участках и характере опасности. В зависимости от
установленных знаков водитель должен быть готовым
принять все необходимые меры к обеспечению безопасного

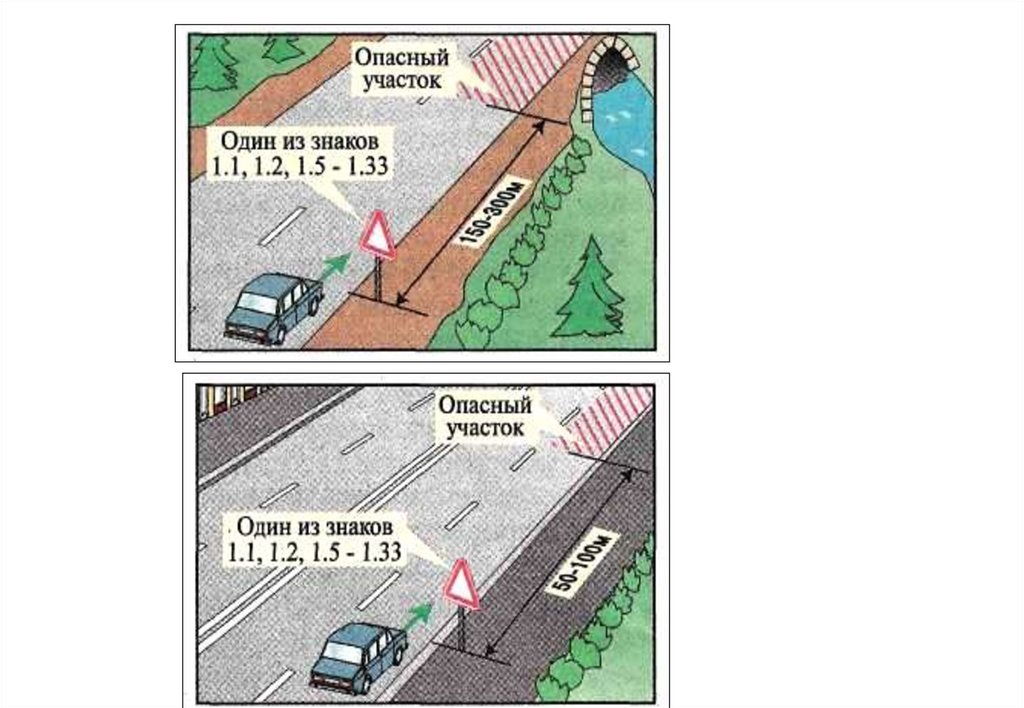

движения. Предупреждающие знаки устанавливают с таким
расчетом, чтобы водитель заранее успел оценить характер
опасного участка и предпринял необходимые меры
предосторожности. Знаки этой группы имеют треугольную
форму с белым фоном и красным окаймлением, кроме знаков
1.3.1, 1.3.2 , 1.4.1-1.4.6, 1.34.1-1.34.3. Символом внутри знака
обозначена опасность.

9.

10.

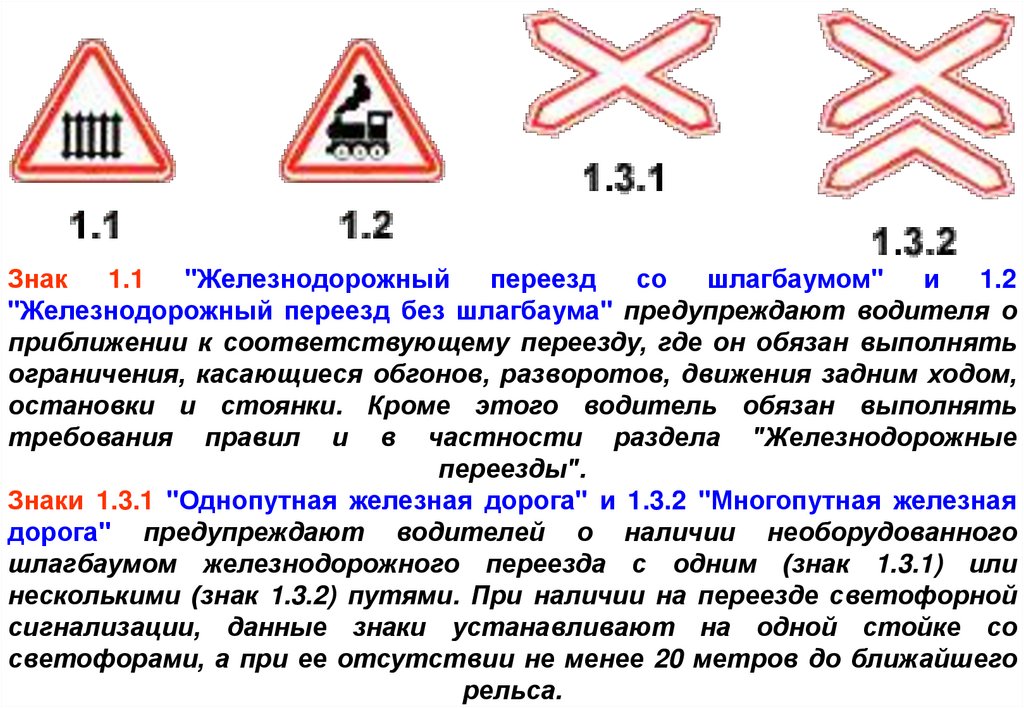

Знак
1.1
"Железнодорожный
переезд
со
шлагбаумом"
и
1.2
"Железнодорожный переезд без шлагбаума" предупреждают водителя о
приближении к соответствующему переезду, где он обязан выполнять
ограничения, касающиеся обгонов, разворотов, движения задним ходом,
остановки и стоянки. Кроме этого водитель обязан выполнять
требования правил и в частности раздела "Железнодорожные
переезды".
Знаки 1.3.1 "Однопутная железная дорога" и 1.3.2 "Многопутная железная
дорога" предупреждают водителей о наличии необорудованного
шлагбаумом железнодорожного переезда с одним (знак 1.3.1) или
несколькими (знак 1.3.2) путями. При наличии на переезде светофорной
сигнализации, данные знаки устанавливают на одной стойке со
светофорами, а при ее отсутствии не менее 20 метров до ближайшего
рельса.

11.

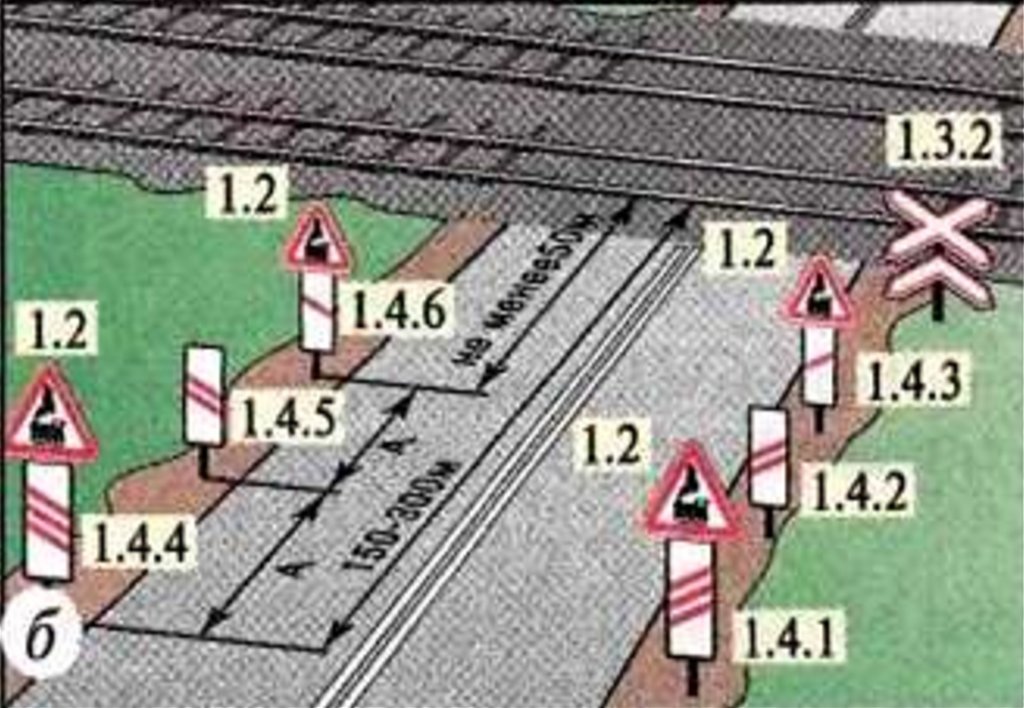

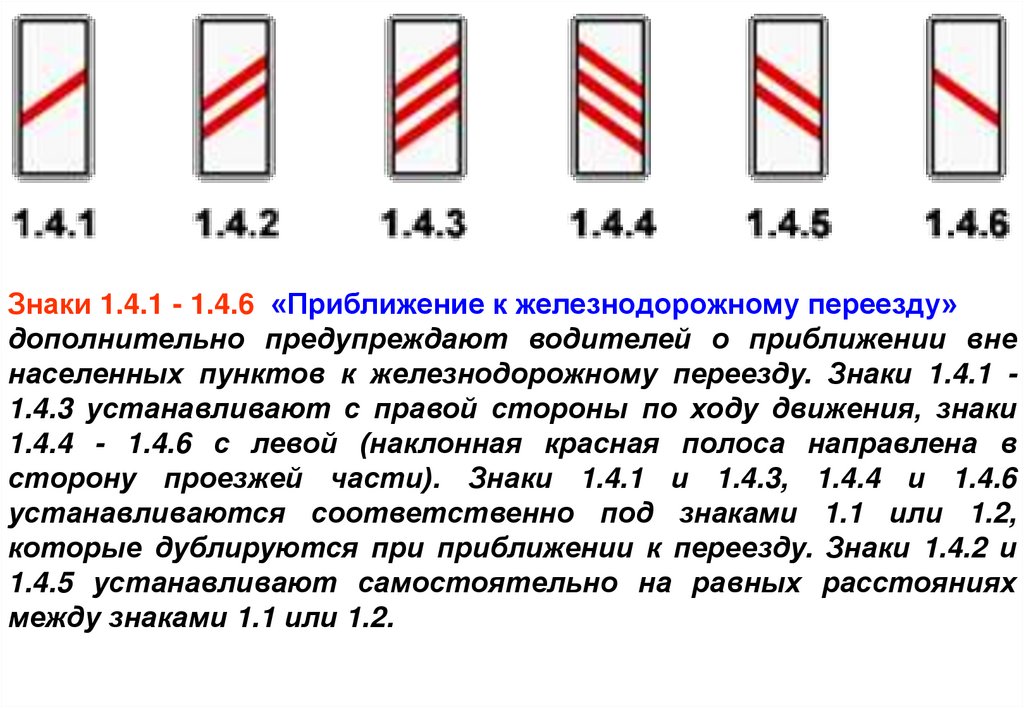

Знаки 1.4.1 - 1.4.6 «Приближение к железнодорожному переезду»
дополнительно предупреждают водителей о приближении вне
населенных пунктов к железнодорожному переезду. Знаки 1.4.1 1.4.3 устанавливают с правой стороны по ходу движения, знаки
1.4.4 - 1.4.6 с левой (наклонная красная полоса направлена в
сторону проезжей части). Знаки 1.4.1 и 1.4.3, 1.4.4 и 1.4.6
устанавливаются соответственно под знаками 1.1 или 1.2,
которые дублируются при приближении к переезду. Знаки 1.4.2 и
1.4.5 устанавливают самостоятельно на равных расстояниях
между знаками 1.1 или 1.2.

12.

13.

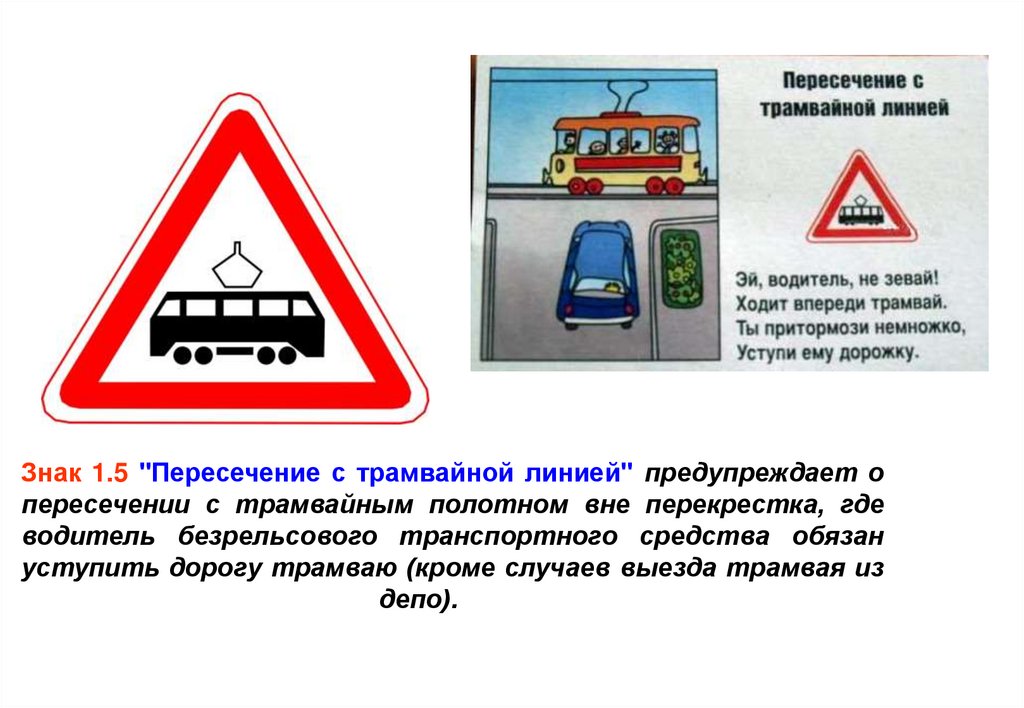

Знак 1.5 "Пересечение с трамвайной линией" предупреждает о
пересечении с трамвайным полотном вне перекрестка, где
водитель безрельсового транспортного средства обязан
уступить дорогу трамваю (кроме случаев выезда трамвая из
депо).

14.

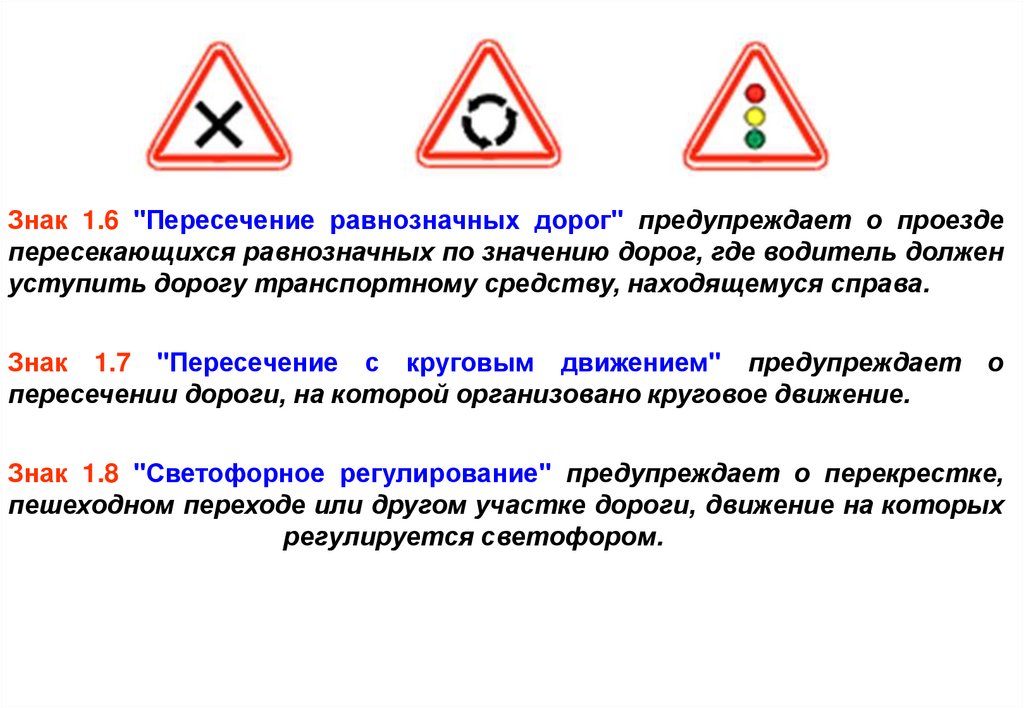

Знак 1.6 "Пересечение равнозначных дорог" предупреждает о проезде
пересекающихся равнозначных по значению дорог, где водитель должен
уступить дорогу транспортному средству, находящемуся справа.
Знак 1.7 "Пересечение с круговым движением" предупреждает о
пересечении дороги, на которой организовано круговое движение.
Знак 1.8 "Светофорное регулирование" предупреждает о перекрестке,
пешеходном переходе или другом участке дороги, движение на которых
регулируется светофором.

15.

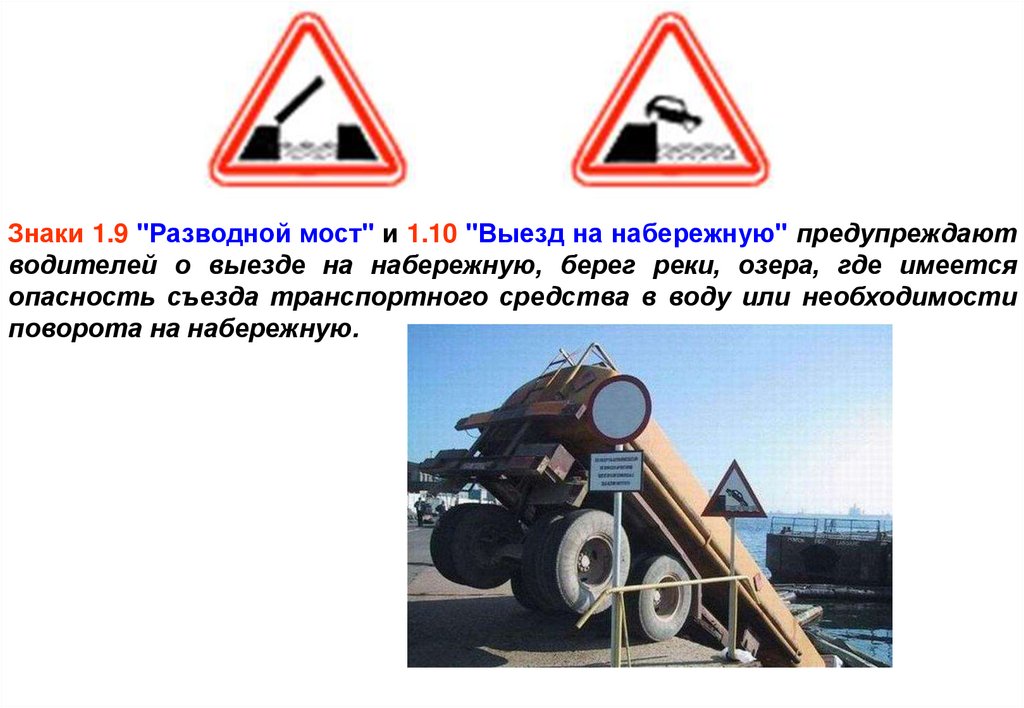

Знаки 1.9 "Разводной мост" и 1.10 "Выезд на набережную" предупреждают
водителей о выезде на набережную, берег реки, озера, где имеется
опасность съезда транспортного средства в воду или необходимости
поворота на набережную.

16.

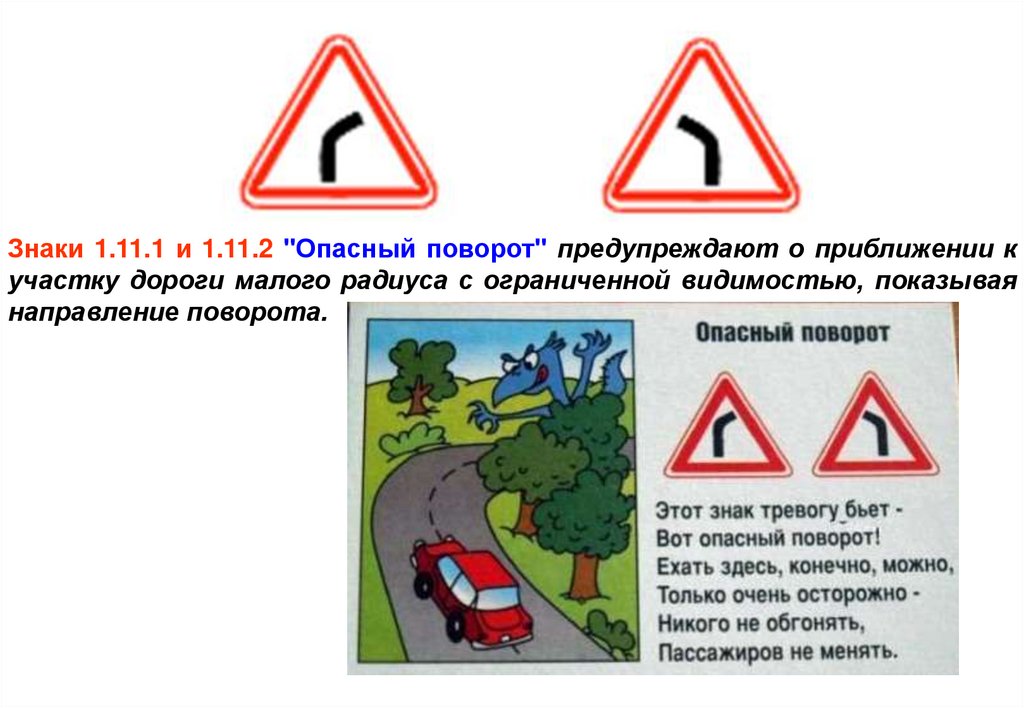

Знаки 1.11.1 и 1.11.2 "Опасный поворот" предупреждают о приближении к
участку дороги малого радиуса с ограниченной видимостью, показывая
направление поворота.

17.

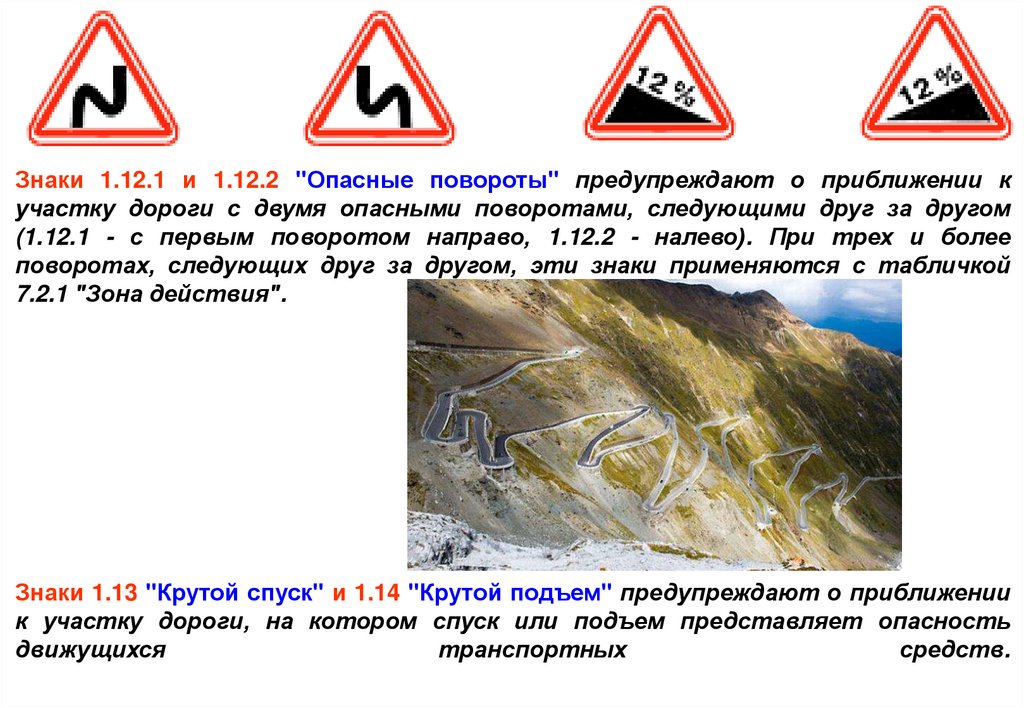

Знаки 1.12.1 и 1.12.2 "Опасные повороты" предупреждают о приближении к
участку дороги с двумя опасными поворотами, следующими друг за другом
(1.12.1 - с первым поворотом направо, 1.12.2 - налево). При трех и более
поворотах, следующих друг за другом, эти знаки применяются с табличкой
7.2.1 "Зона действия".

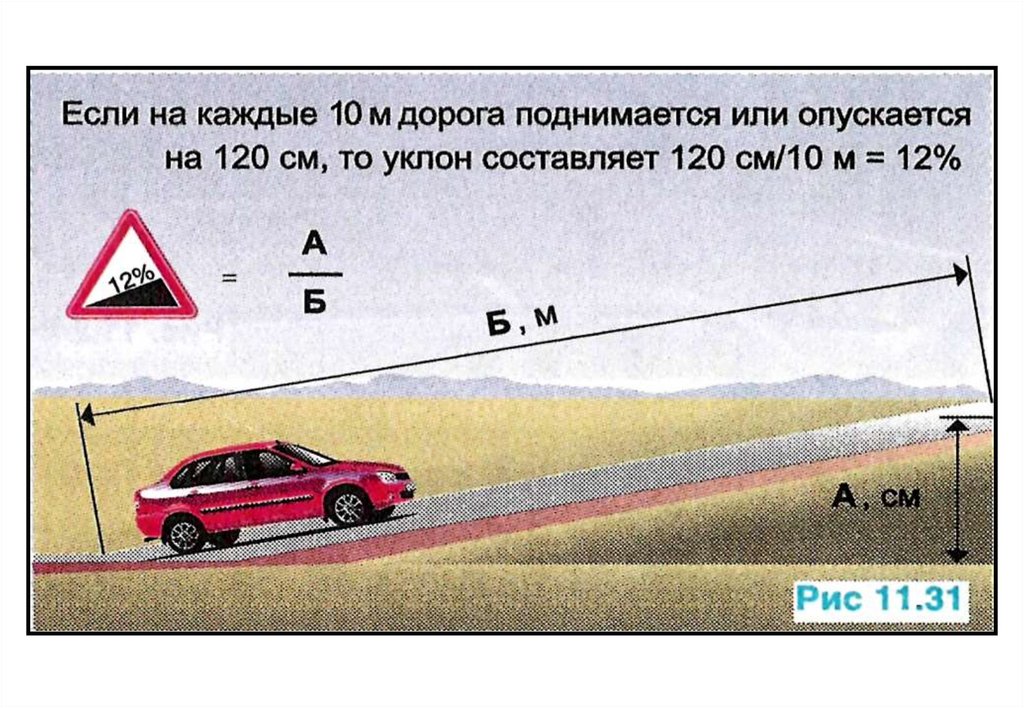

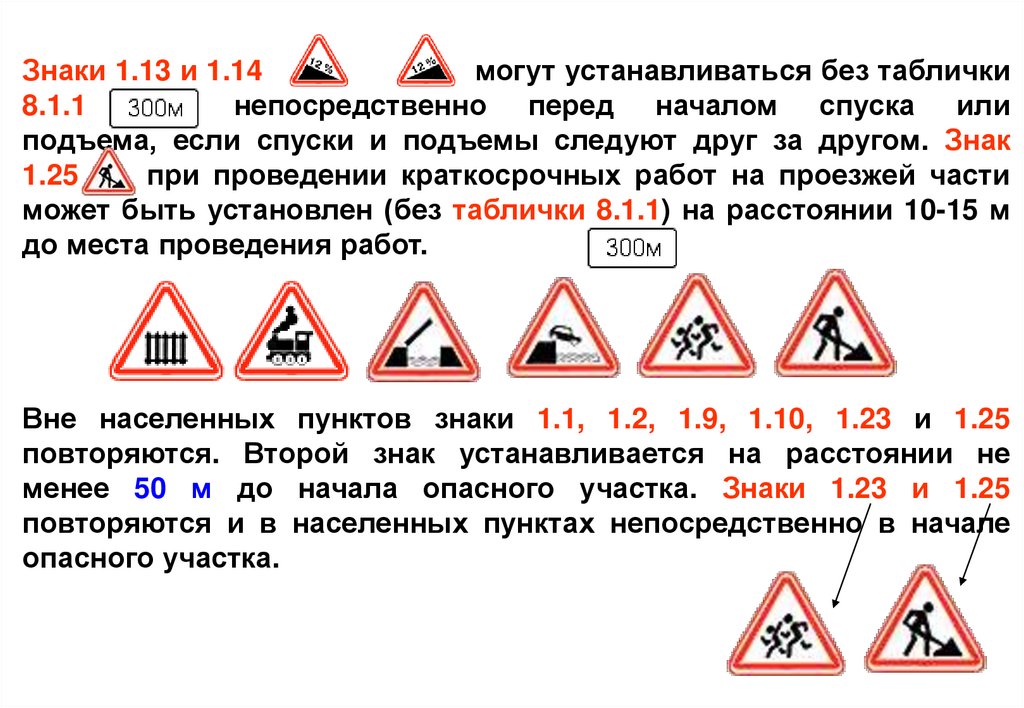

Знаки 1.13 "Крутой спуск" и 1.14 "Крутой подъем" предупреждают о приближении
к участку дороги, на котором спуск или подъем представляет опасность
движущихся
транспортных
средств.

18.

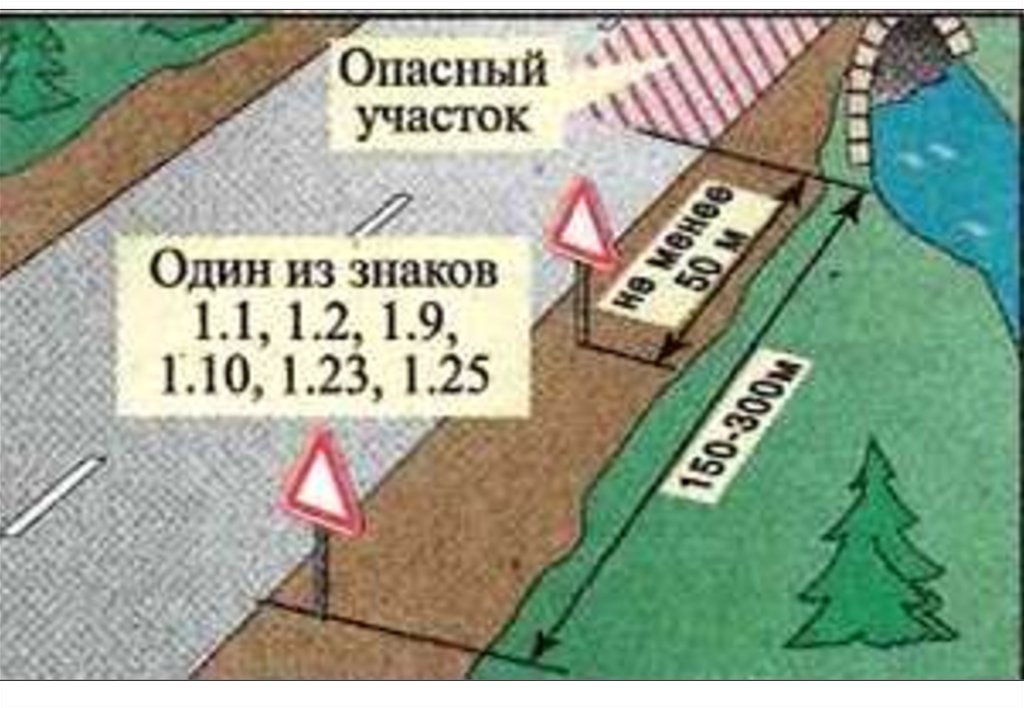

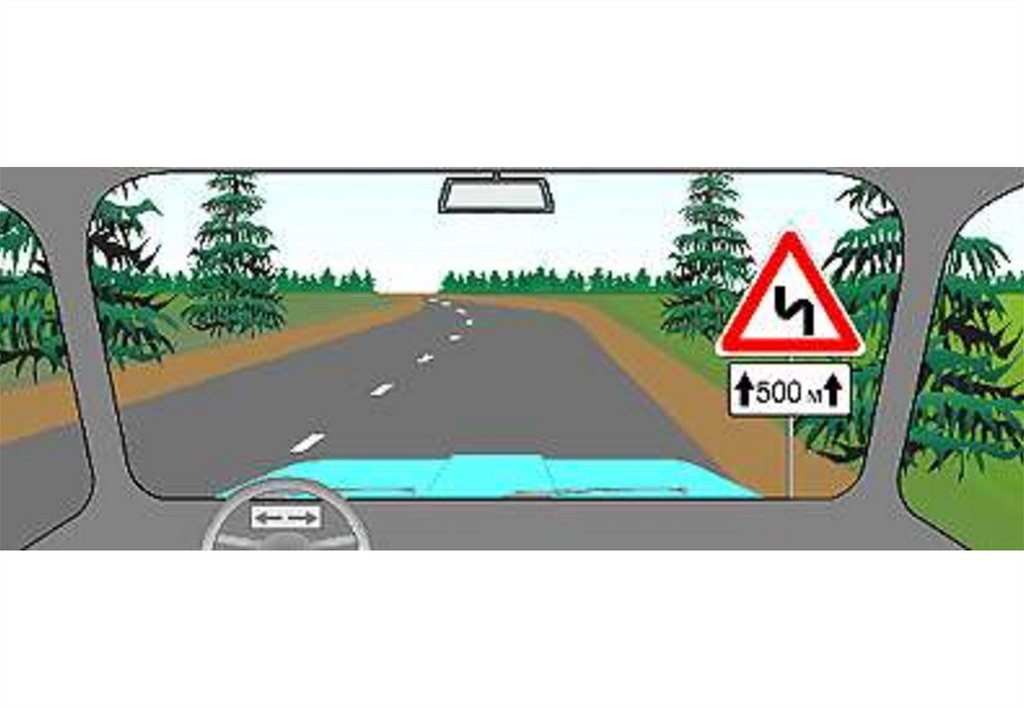

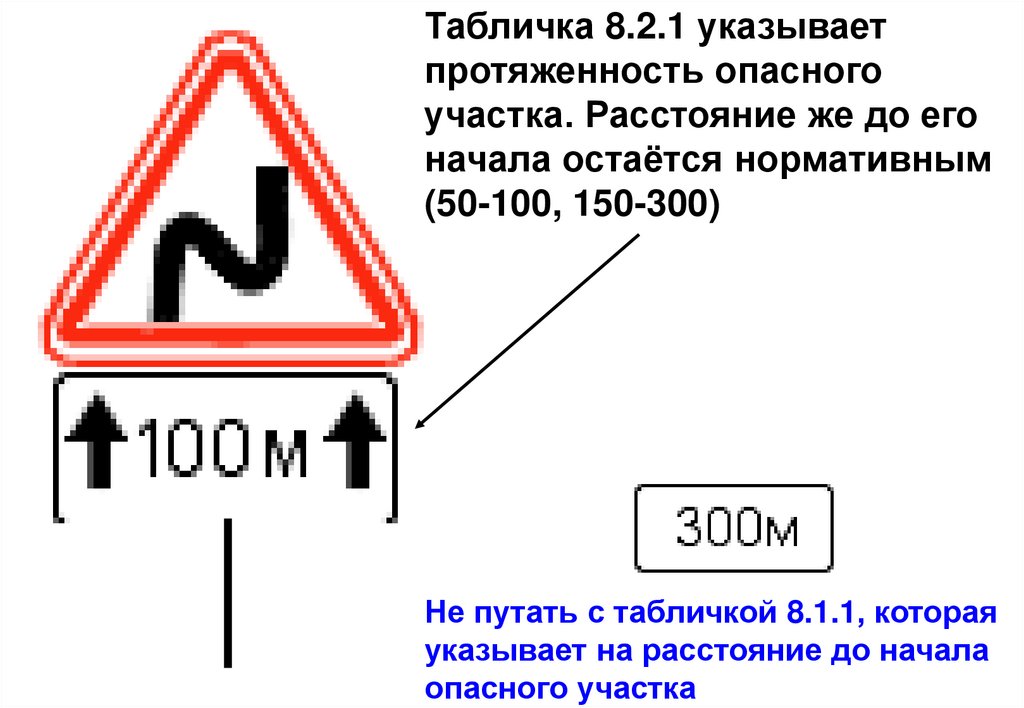

Табличка 8.2.1 указывает
протяженность опасного
участка. Расстояние же до его
начала остаётся нормативным
(50-100, 150-300)
Не путать с табличкой 8.1.1, которая
указывает на расстояние до начала
опасного участка

19.

20.

21.

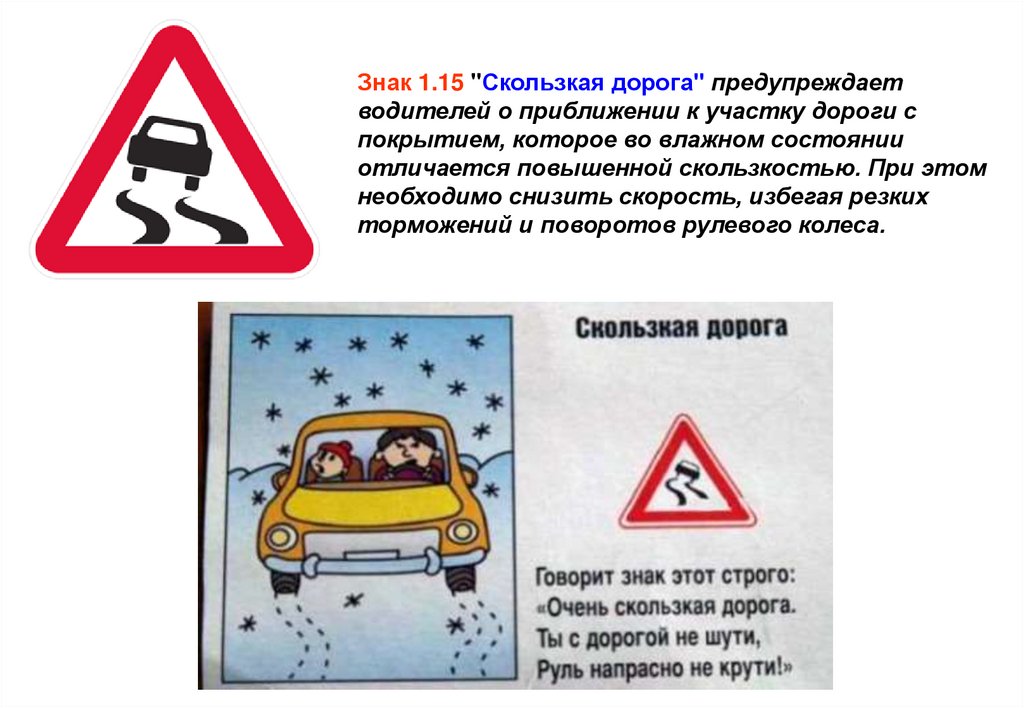

Знак 1.15 "Скользкая дорога" предупреждает
водителей о приближении к участку дороги с
покрытием, которое во влажном состоянии
отличается повышенной скользкостью. При этом
необходимо снизить скорость, избегая резких
торможений и поворотов рулевого колеса.

22.

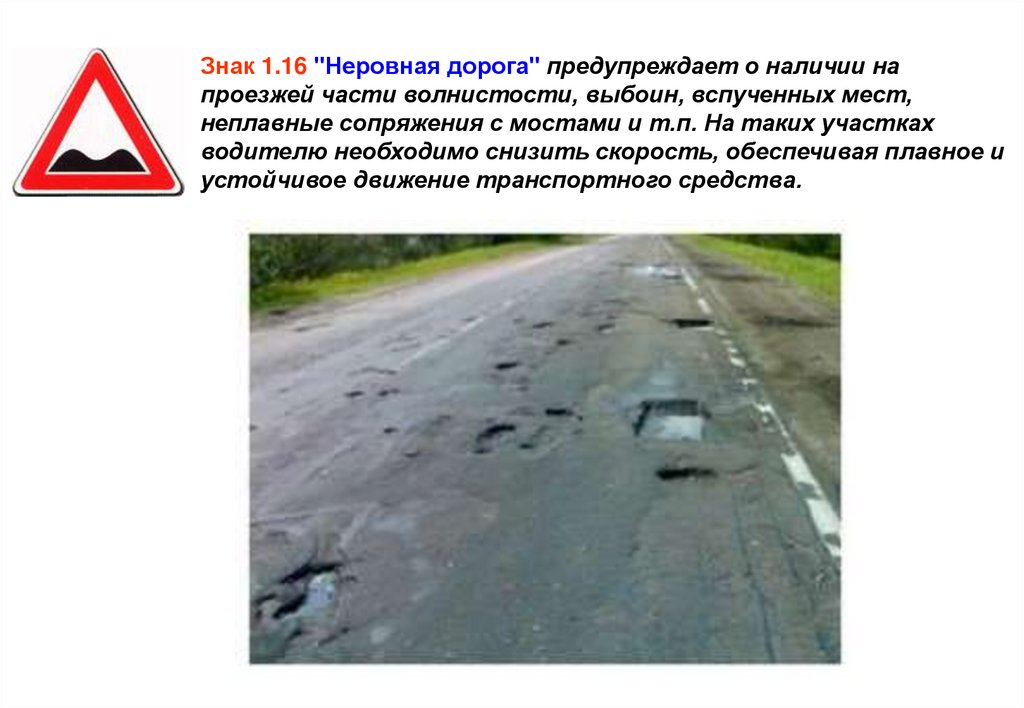

Знак 1.16 "Неровная дорога" предупреждает о наличии на
проезжей части волнистости, выбоин, вспученных мест,
неплавные сопряжения с мостами и т.п. На таких участках
водителю необходимо снизить скорость, обеспечивая плавное и
устойчивое движение транспортного средства.

23.

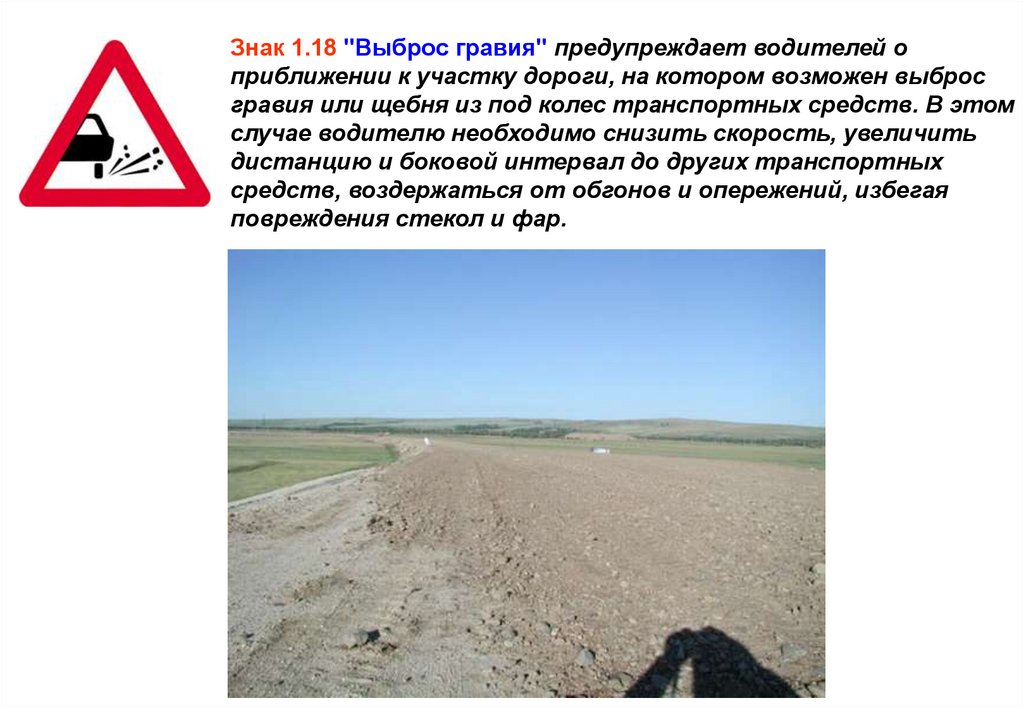

Знак 1.18 "Выброс гравия" предупреждает водителей о
приближении к участку дороги, на котором возможен выброс
гравия или щебня из под колес транспортных средств. В этом
случае водителю необходимо снизить скорость, увеличить
дистанцию и боковой интервал до других транспортных
средств, воздержаться от обгонов и опережений, избегая
повреждения стекол и фар.

24.

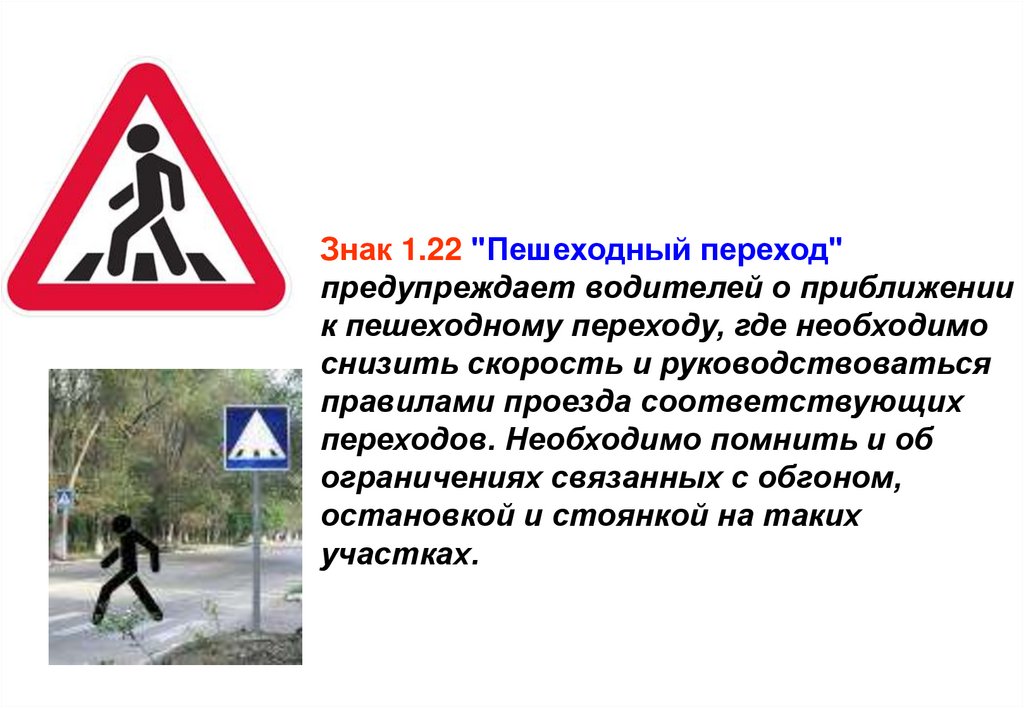

Знак 1.22 "Пешеходный переход"
предупреждает водителей о приближении
к пешеходному переходу, где необходимо
снизить скорость и руководствоваться
правилами проезда соответствующих
переходов. Необходимо помнить и об
ограничениях связанных с обгоном,
остановкой и стоянкой на таких
участках.

25.

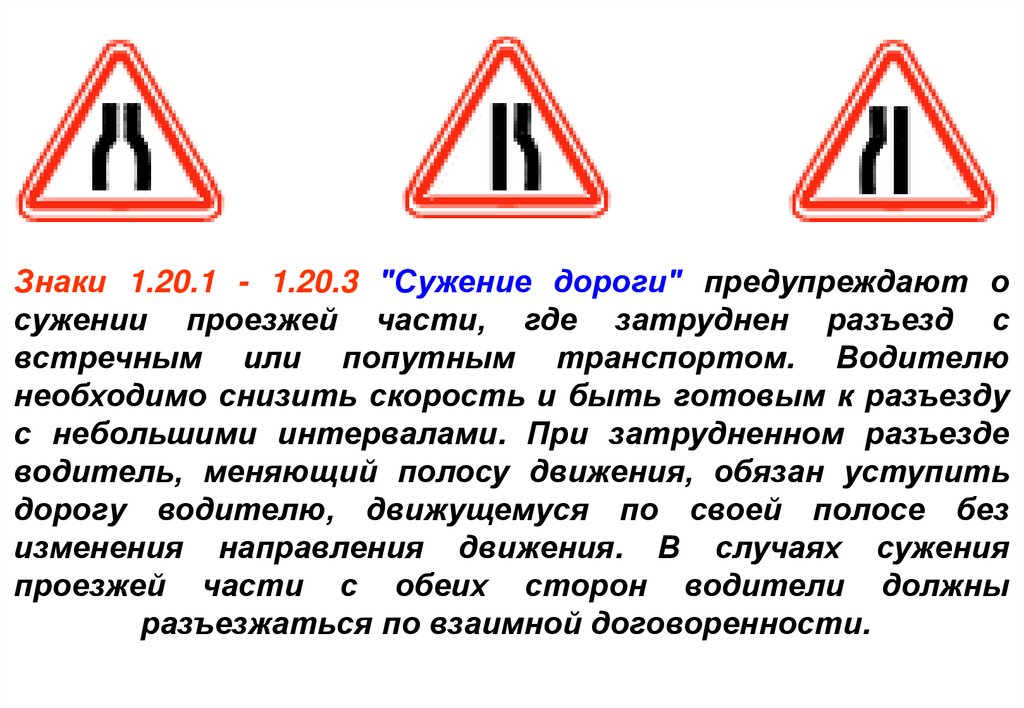

Знаки 1.20.1 - 1.20.3 "Сужение дороги" предупреждают о
сужении проезжей части, где затруднен разъезд с
встречным или попутным транспортом. Водителю
необходимо снизить скорость и быть готовым к разъезду
с небольшими интервалами. При затрудненном разъезде
водитель, меняющий полосу движения, обязан уступить
дорогу водителю, движущемуся по своей полосе без
изменения направления движения. В случаях сужения
проезжей части с обеих сторон водители должны
разъезжаться по взаимной договоренности.

26.

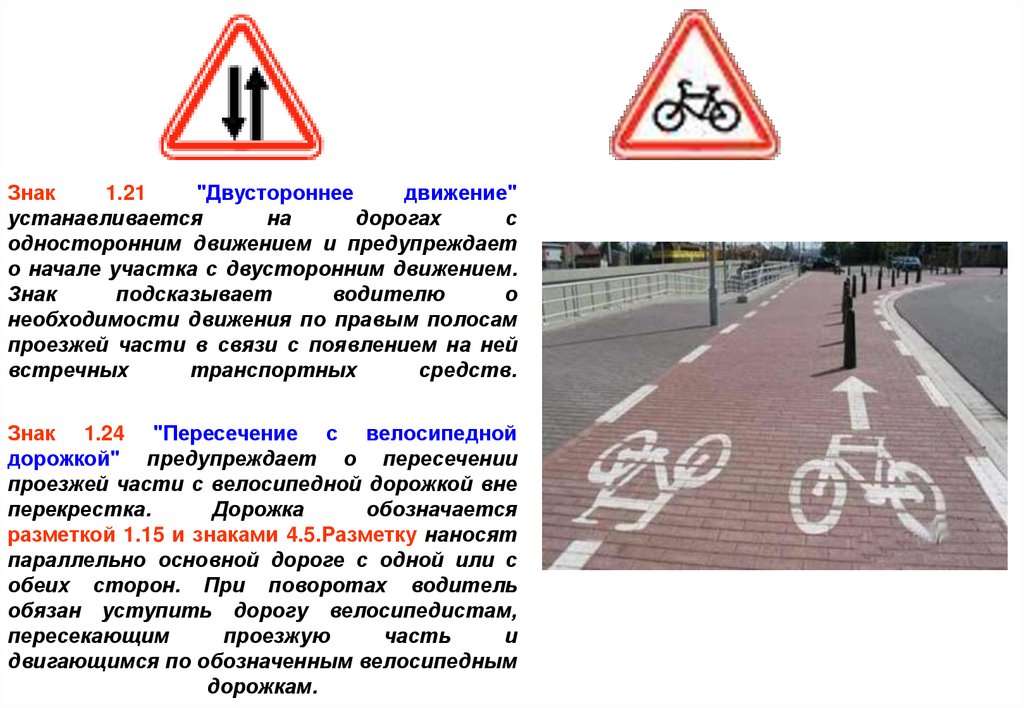

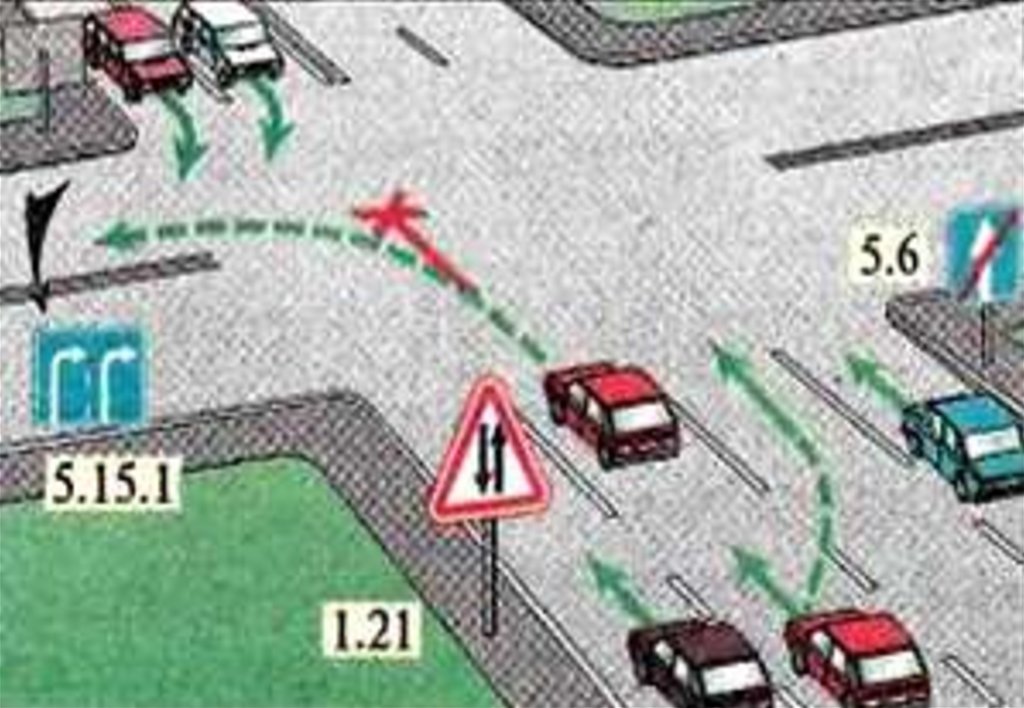

Знак
1.21
"Двустороннее
движение"
устанавливается
на
дорогах
с
односторонним движением и предупреждает
о начале участка с двусторонним движением.
Знак
подсказывает
водителю
о
необходимости движения по правым полосам
проезжей части в связи с появлением на ней
встречных
транспортных
средств.

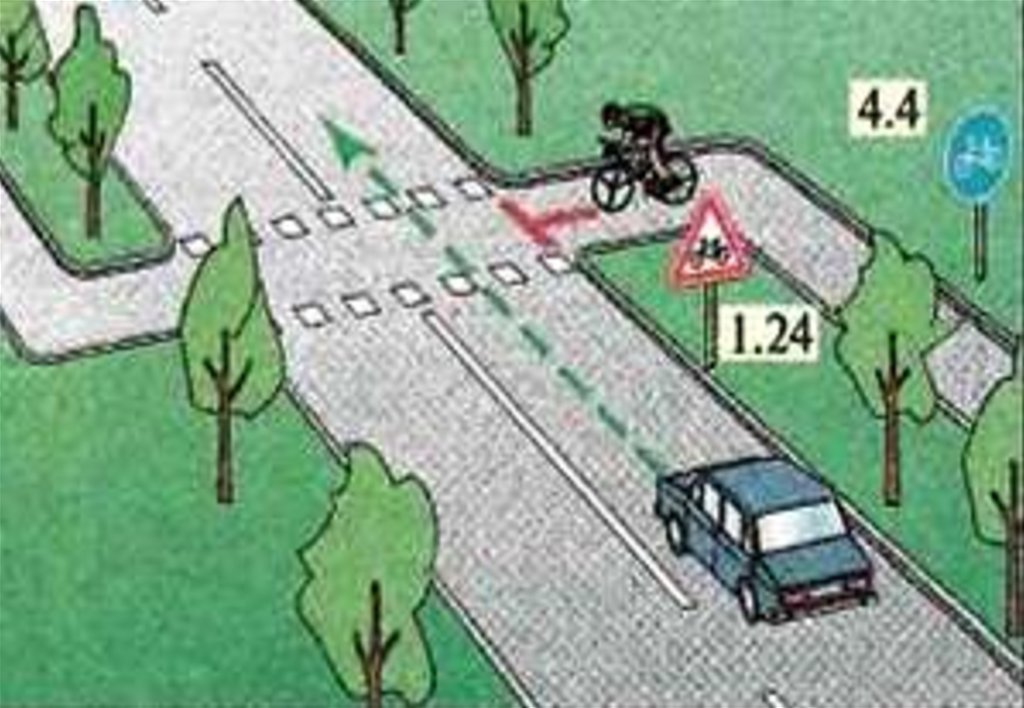

Знак 1.24 "Пересечение с велосипедной
дорожкой" предупреждает о пересечении
проезжей части с велосипедной дорожкой вне
перекрестка.
Дорожка
обозначается
разметкой 1.15 и знаками 4.5.Разметку наносят
параллельно основной дороге с одной или с
обеих сторон. При поворотах водитель
обязан уступить дорогу велосипедистам,
пересекающим
проезжую
часть
и
двигающимся по обозначенным велосипедным
дорожкам.

27.

28.

29.

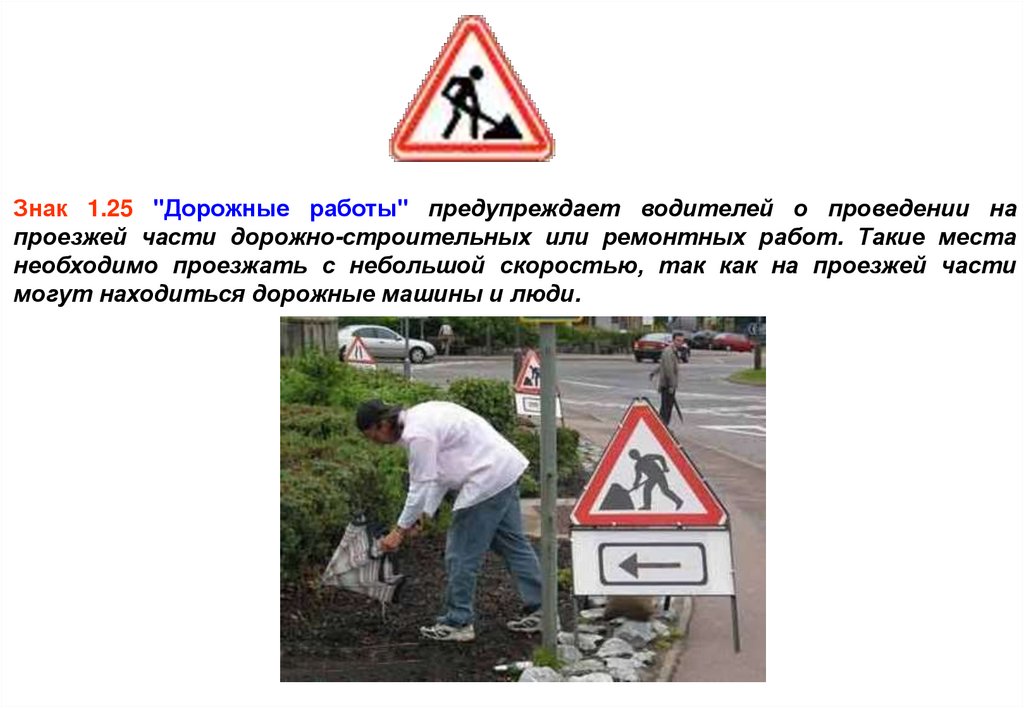

Знак 1.25 "Дорожные работы" предупреждает водителей о проведении на
проезжей части дорожно-строительных или ремонтных работ. Такие места
необходимо проезжать с небольшой скоростью, так как на проезжей части
могут находиться дорожные машины и люди.

30.

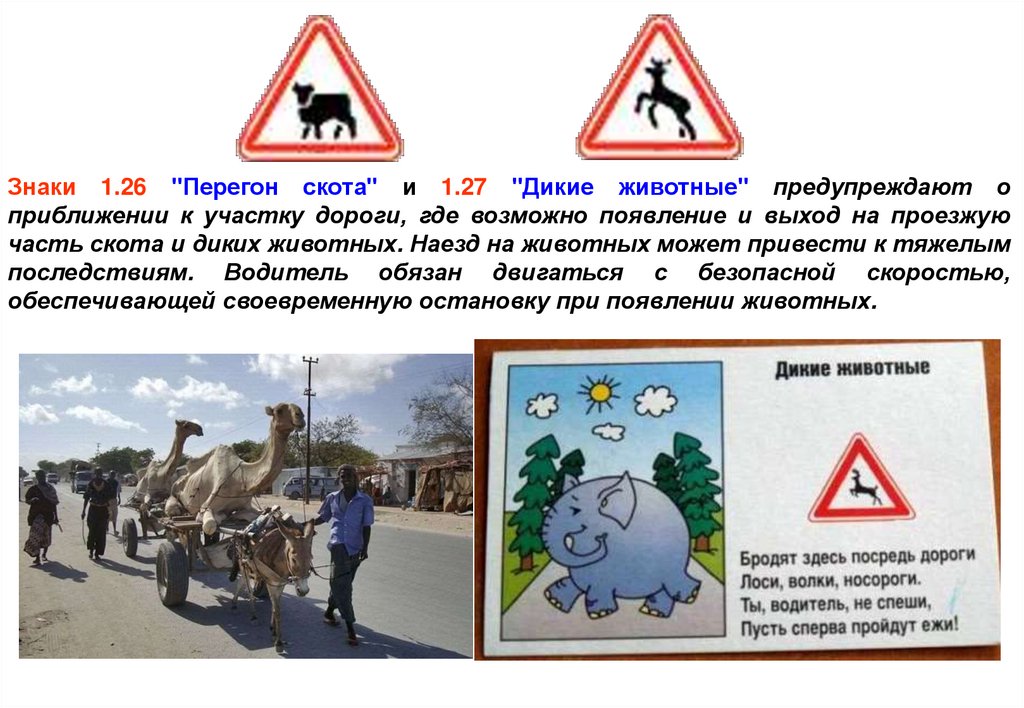

Знаки 1.26 "Перегон скота" и 1.27 "Дикие животные" предупреждают о
приближении к участку дороги, где возможно появление и выход на проезжую
часть скота и диких животных. Наезд на животных может привести к тяжелым
последствиям. Водитель обязан двигаться с безопасной скоростью,
обеспечивающей своевременную остановку при появлении животных.

31.

32.

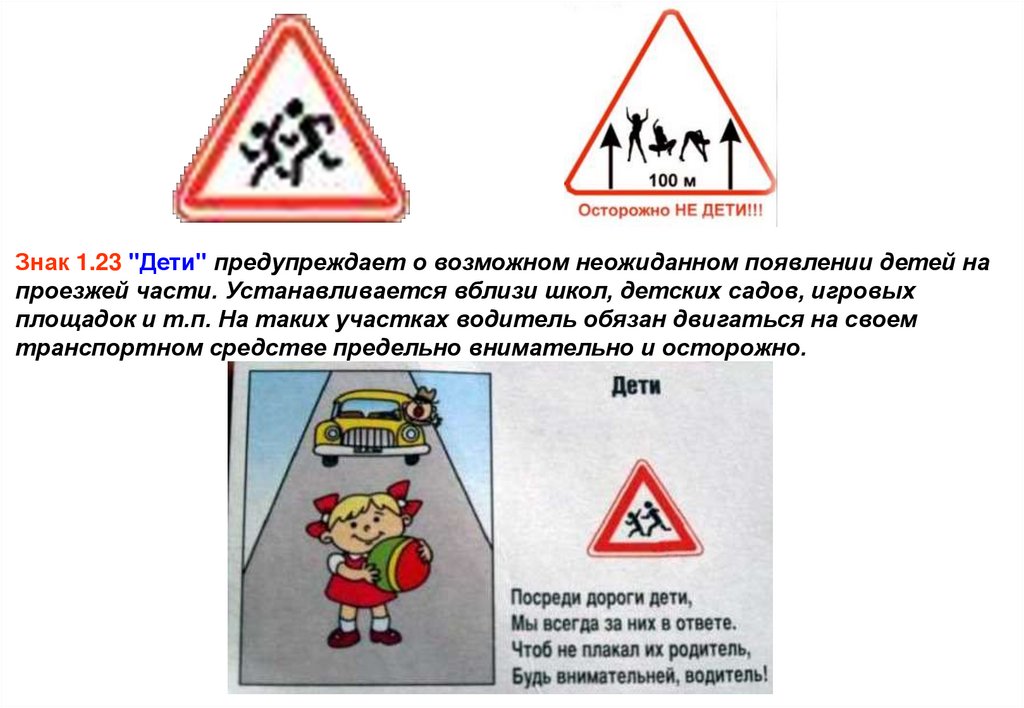

Знак 1.23 "Дети" предупреждает о возможном неожиданном появлении детей на
проезжей части. Устанавливается вблизи школ, детских садов, игровых
площадок и т.п. На таких участках водитель обязан двигаться на своем
транспортном средстве предельно внимательно и осторожно.

33.

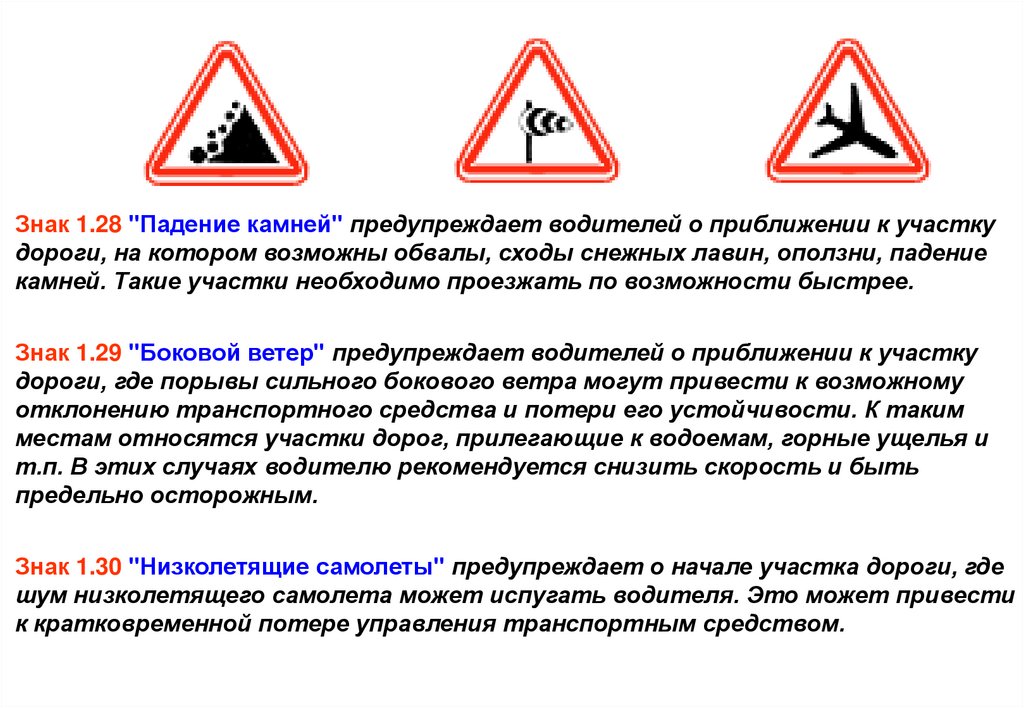

Знак 1.28 "Падение камней" предупреждает водителей о приближении к участку
дороги, на котором возможны обвалы, сходы снежных лавин, оползни, падение
камней. Такие участки необходимо проезжать по возможности быстрее.
Знак 1.29 "Боковой ветер" предупреждает водителей о приближении к участку
дороги, где порывы сильного бокового ветра могут привести к возможному
отклонению транспортного средства и потери его устойчивости. К таким
местам относятся участки дорог, прилегающие к водоемам, горные ущелья и
т.п. В этих случаях водителю рекомендуется снизить скорость и быть
предельно осторожным.
Знак 1.30 "Низколетящие самолеты" предупреждает о начале участка дороги, где
шум низколетящего самолета может испугать водителя. Это может привести
к кратковременной потере управления транспортным средством.

34.

35.

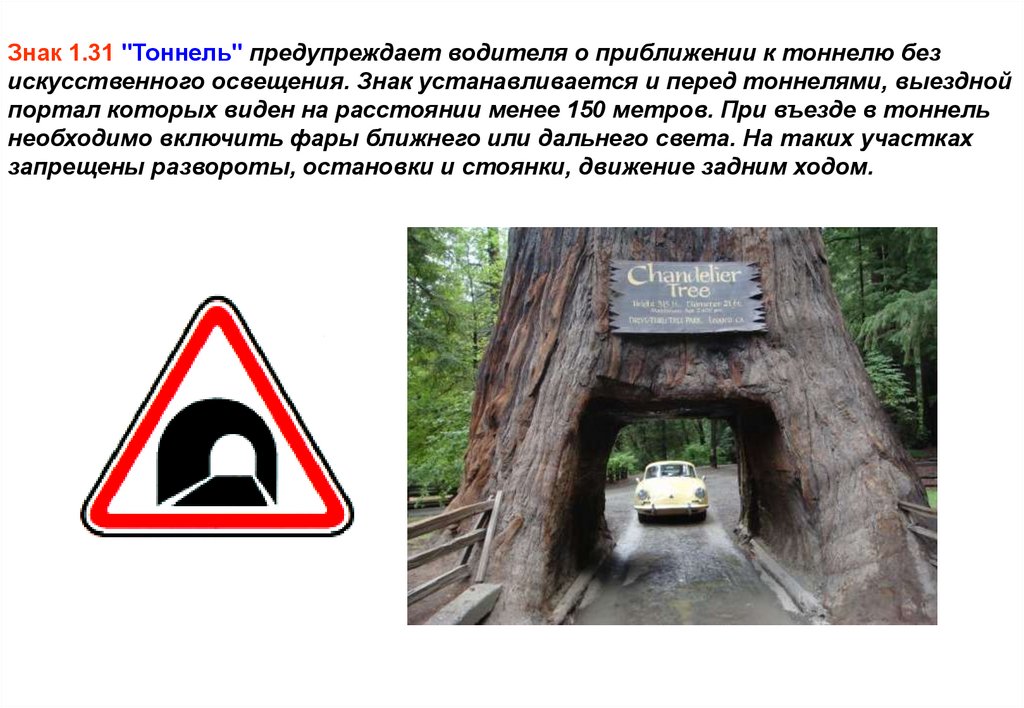

Знак 1.31 "Тоннель" предупреждает водителя о приближении к тоннелю без
искусственного освещения. Знак устанавливается и перед тоннелями, выездной
портал которых виден на расстоянии менее 150 метров. При въезде в тоннель
необходимо включить фары ближнего или дальнего света. На таких участках
запрещены развороты, остановки и стоянки, движение задним ходом.

36.

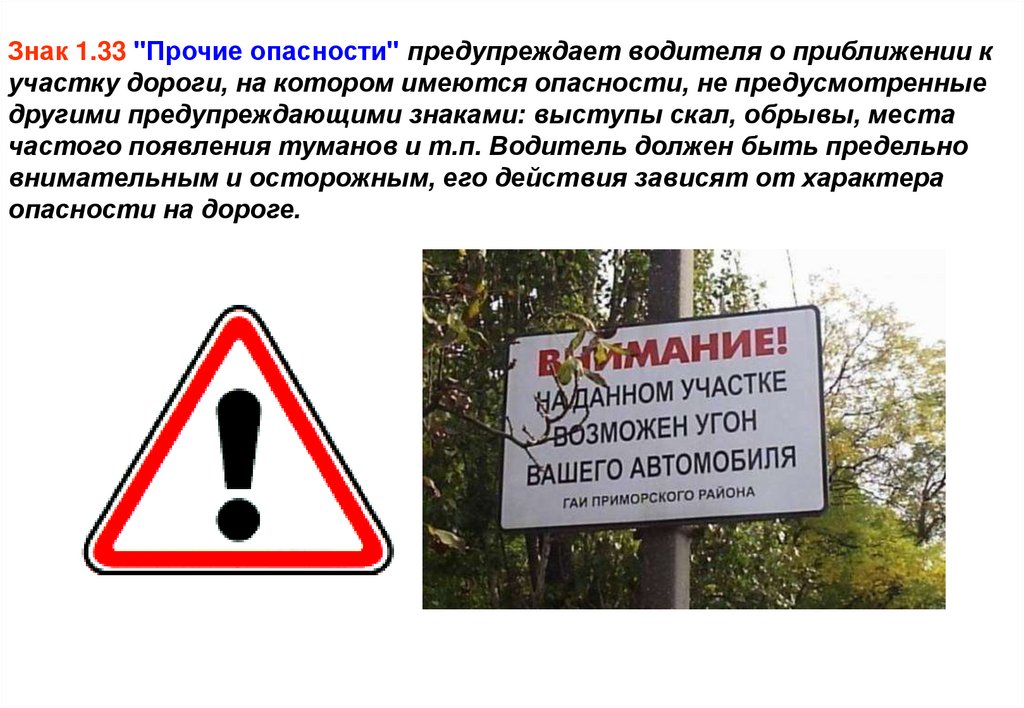

Знак 1.33 "Прочие опасности" предупреждает водителя о приближении к
участку дороги, на котором имеются опасности, не предусмотренные
другими предупреждающими знаками: выступы скал, обрывы, места
частого появления туманов и т.п. Водитель должен быть предельно
внимательным и осторожным, его действия зависят от характера
опасности на дороге.

37.

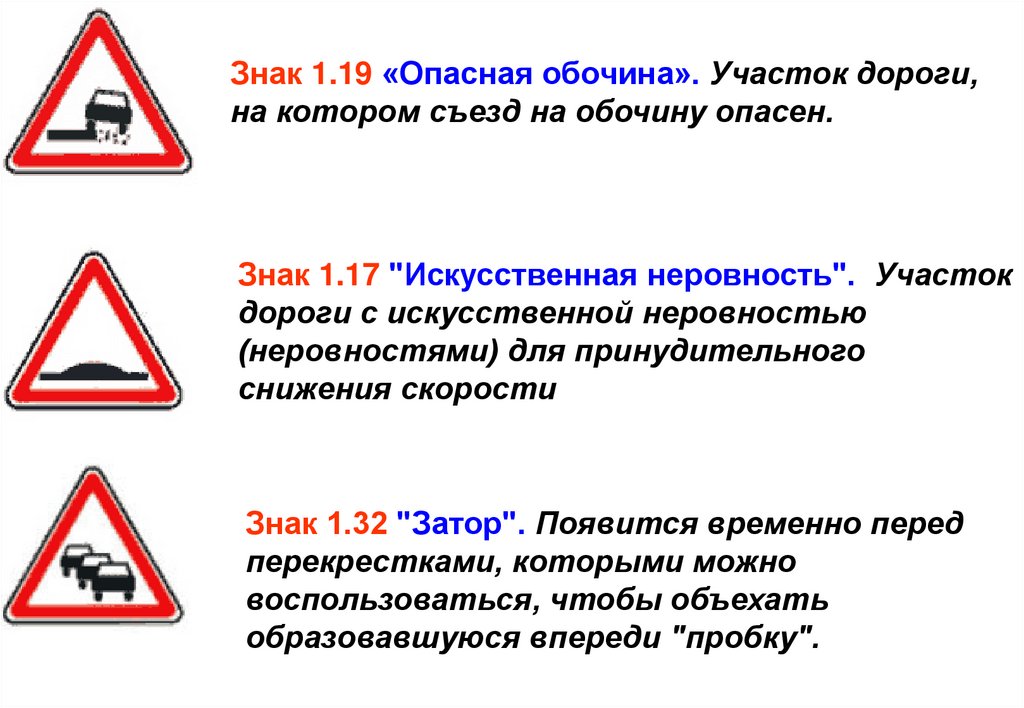

Знак 1.19 «Опасная обочина». Участок дороги,
на котором съезд на обочину опасен.

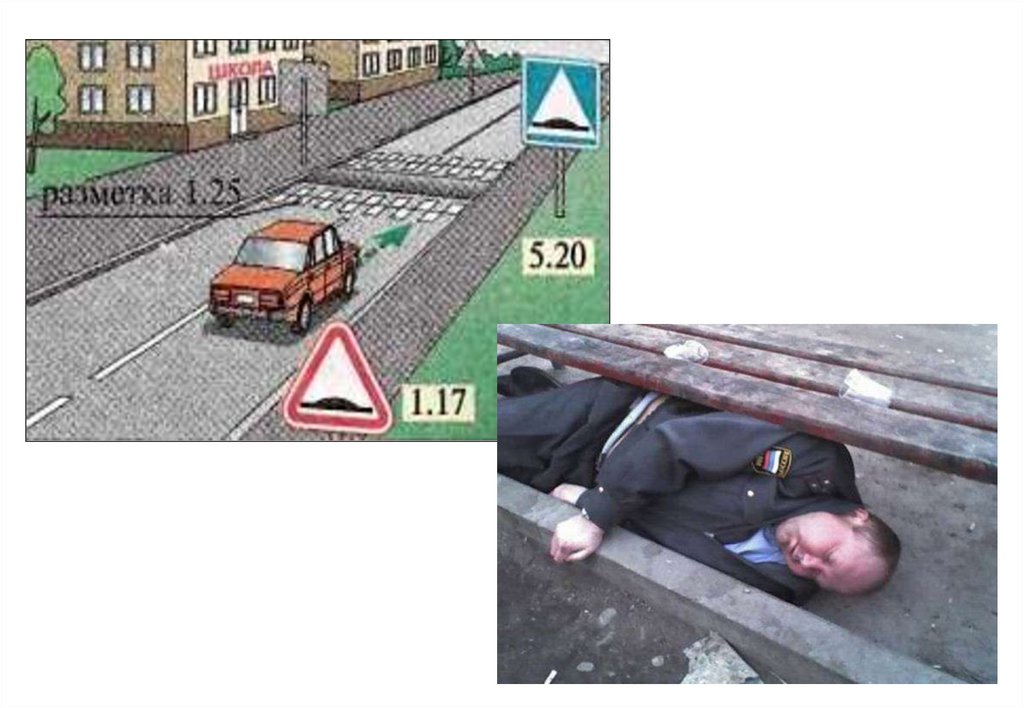

Знак 1.17 "Искусственная неровность". Участок
дороги с искусственной неровностью
(неровностями) для принудительного
снижения скорости
Знак 1.32 "Затор". Появится временно перед
перекрестками, которыми можно
воспользоваться, чтобы объехать
образовавшуюся впереди "пробку".

38.

39.

1.34.1

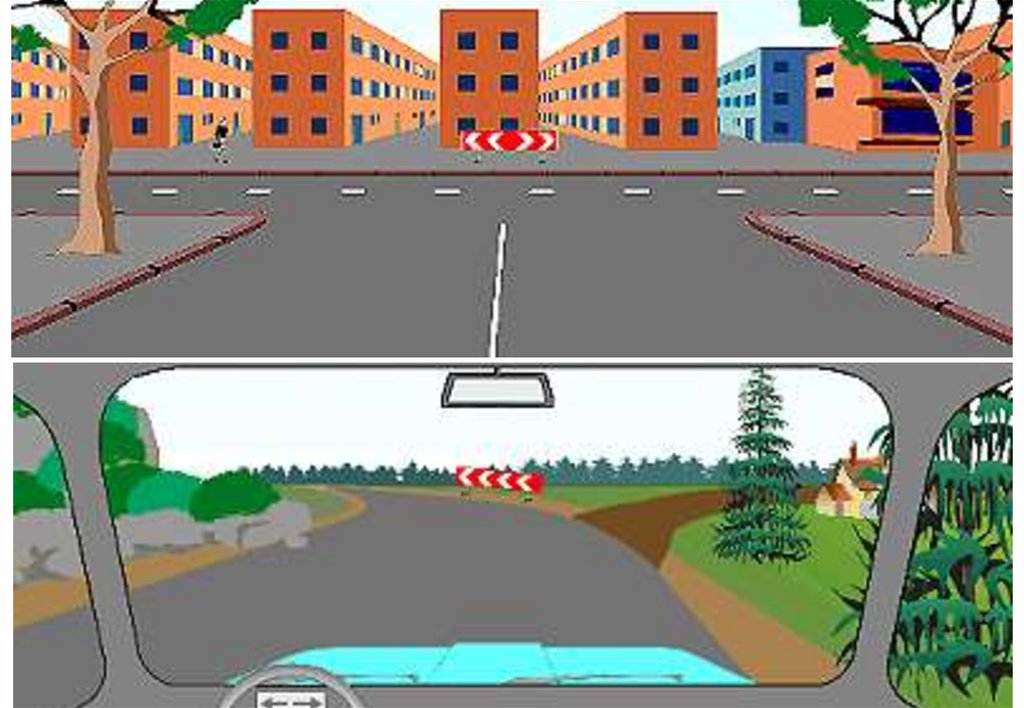

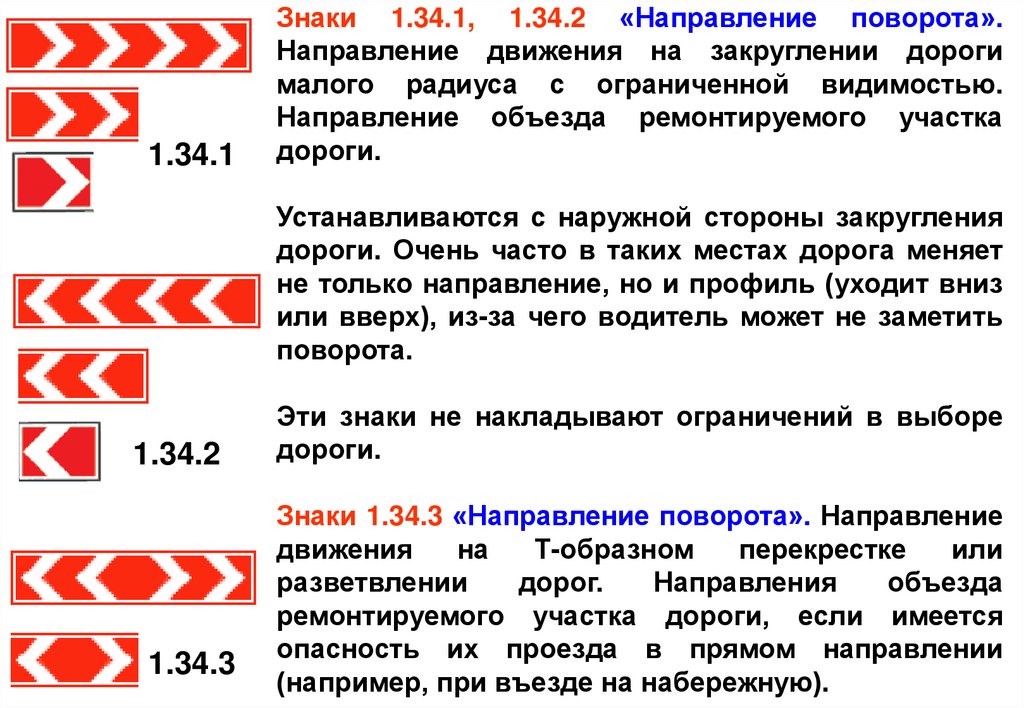

Знаки 1.34.1, 1.34.2 «Направление поворота».
Направление движения на закруглении дороги
малого радиуса с ограниченной видимостью.
Направление объезда ремонтируемого участка
дороги.
Устанавливаются с наружной стороны закругления
дороги. Очень часто в таких местах дорога меняет
не только направление, но и профиль (уходит вниз
или вверх), из-за чего водитель может не заметить
поворота.
1.34.2
1.34.3
Эти знаки не накладывают ограничений в выборе
дороги.
Знаки 1.34.3 «Направление поворота». Направление
движения
на
Т-образном
перекрестке
или
разветвлении
дорог.
Направления
объезда
ремонтируемого участка дороги, если имеется
опасность их проезда в прямом направлении
(например, при въезде на набережную).

40.

41.

Знаки 1.13 и 1.14
могут устанавливаться без таблички
8.1.1
непосредственно перед началом спуска или
подъема, если спуски и подъемы следуют друг за другом. Знак
1.25
при проведении краткосрочных работ на проезжей части
может быть установлен (без таблички 8.1.1) на расстоянии 10-15 м
до места проведения работ.
Вне населенных пунктов знаки 1.1, 1.2, 1.9, 1.10, 1.23 и 1.25
повторяются. Второй знак устанавливается на расстоянии не
менее 50 м до начала опасного участка. Знаки 1.23 и 1.25
повторяются и в населенных пунктах непосредственно в начале
опасного участка.

42.

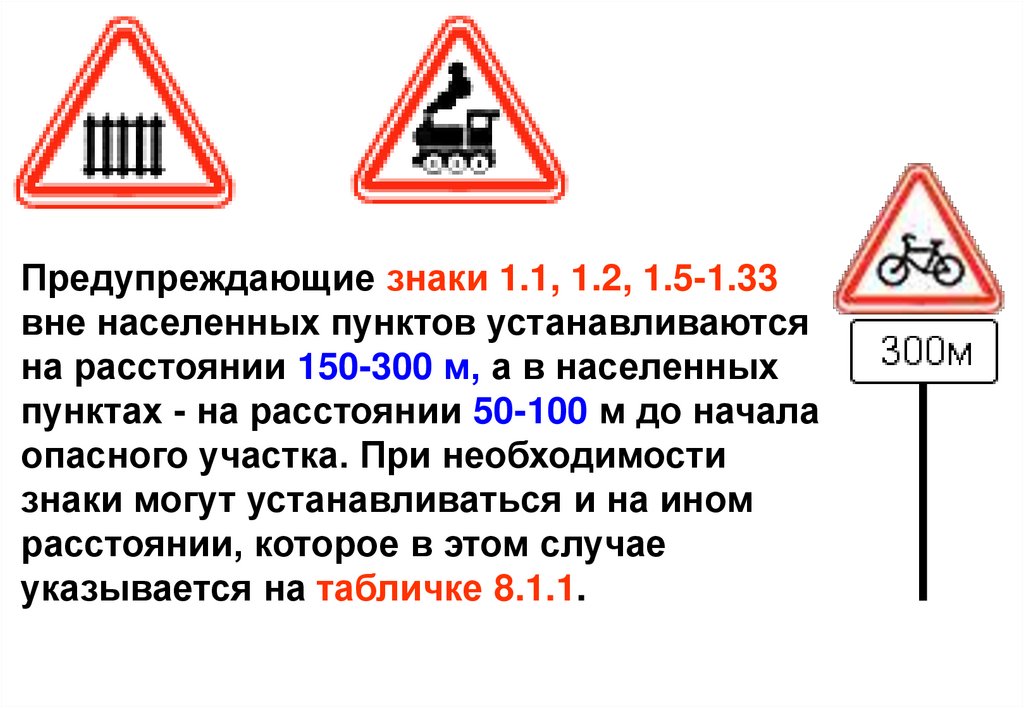

Предупреждающие знаки 1.1, 1.2, 1.5-1.33
вне населенных пунктов устанавливаются
на расстоянии 150-300 м, а в населенных
пунктах - на расстоянии 50-100 м до начала
опасного участка. При необходимости
знаки могут устанавливаться и на ином
расстоянии, которое в этом случае
указывается на табличке 8.1.1.

43.

44.

Осторожно чупакабра
Пьяница на дороге

45.

46. 2. ЗНАКИ ПРИОРИТЕТА Знаки приоритета устанавливают очередность проезда перекрестков, пересечений проезжих частей или узких

участков дороги.

47.

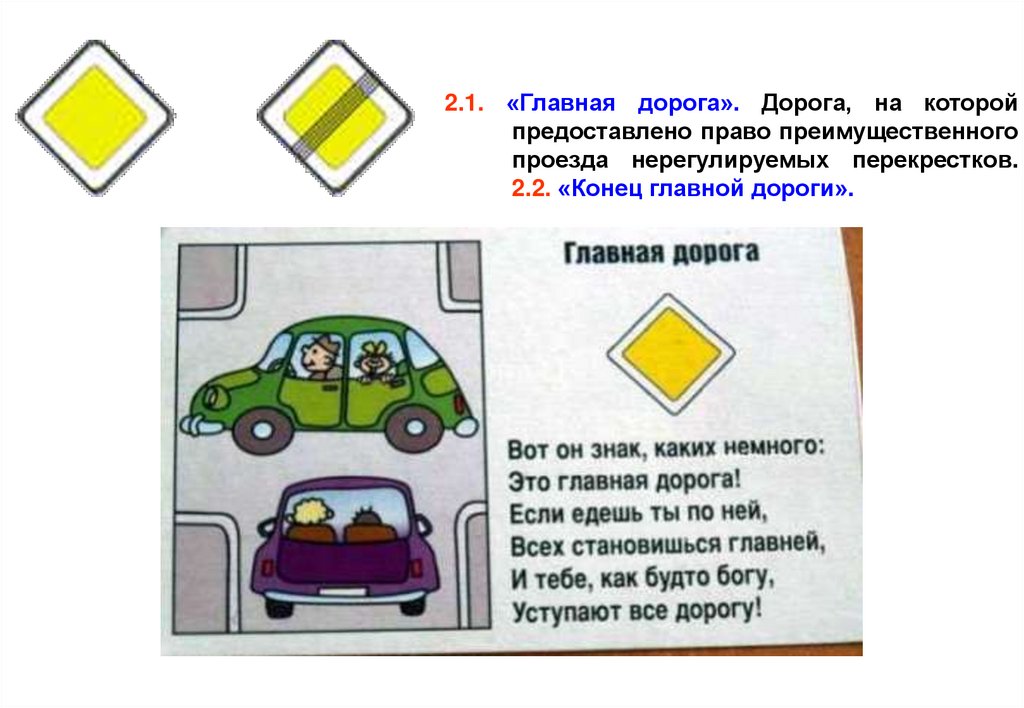

2.1. «Главная дорога». Дорога, на которой
предоставлено право преимущественного
проезда нерегулируемых перекрестков.
2.2. «Конец главной дороги».

48.

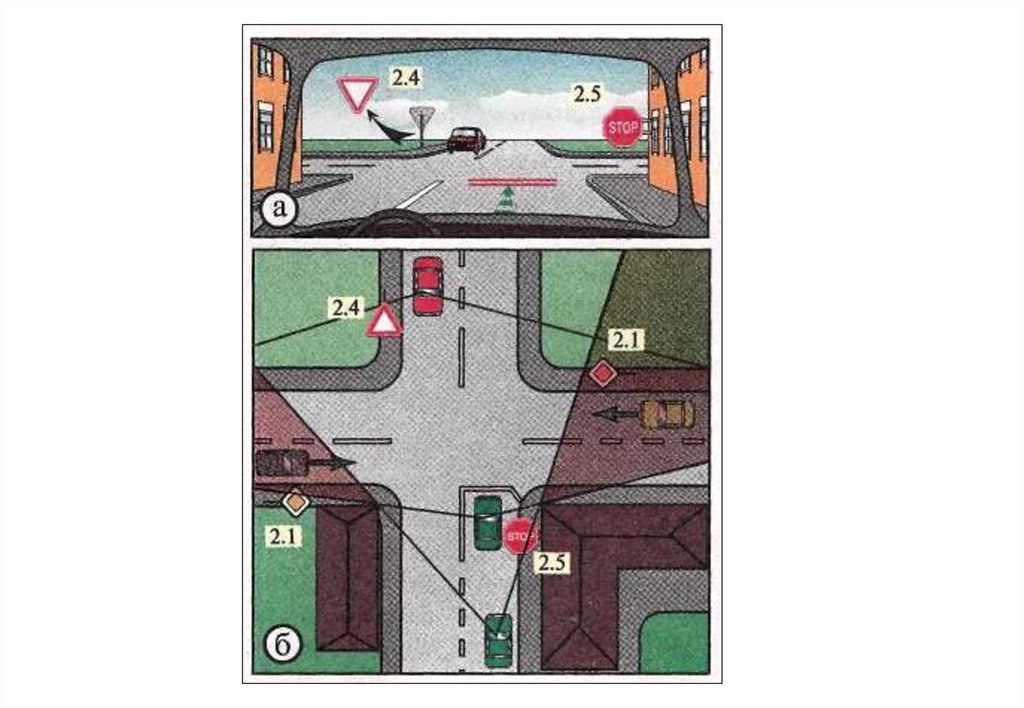

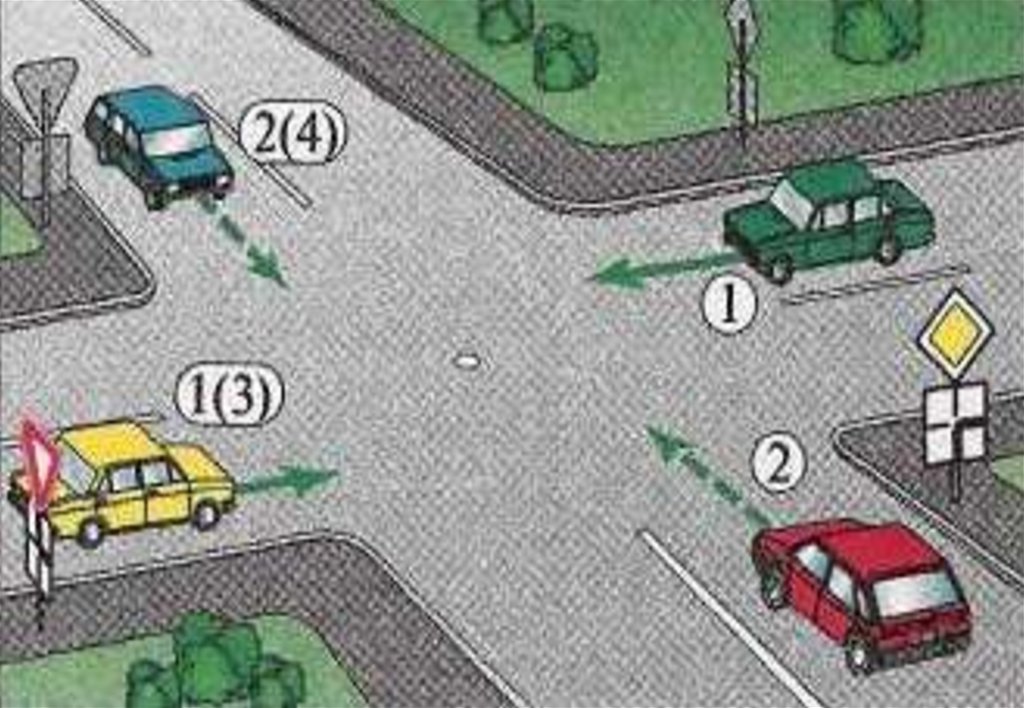

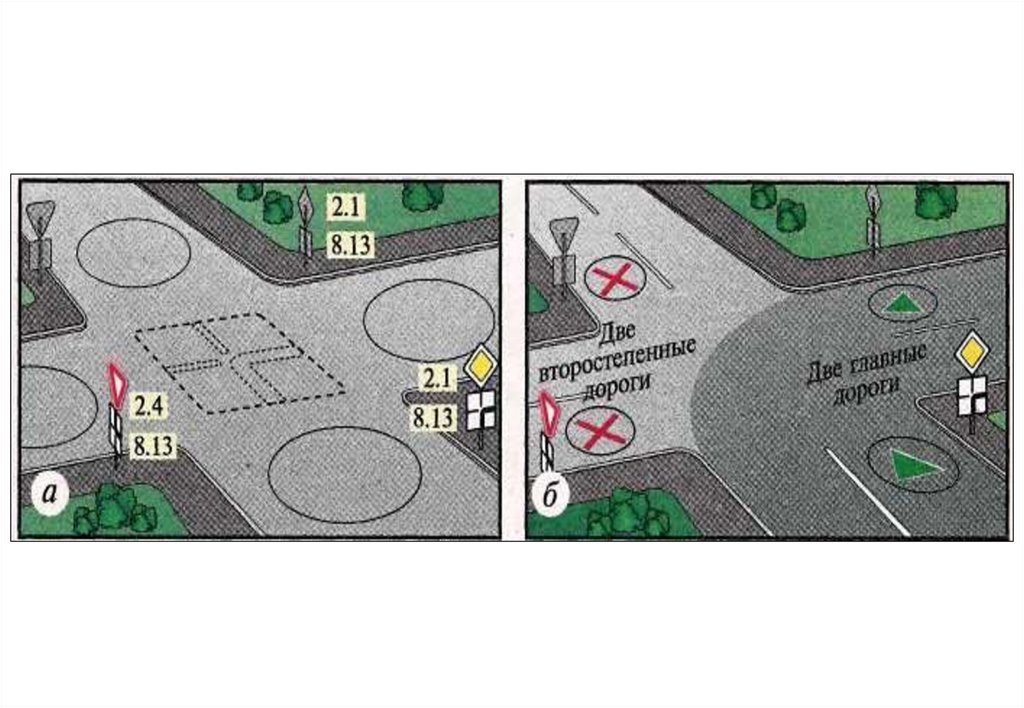

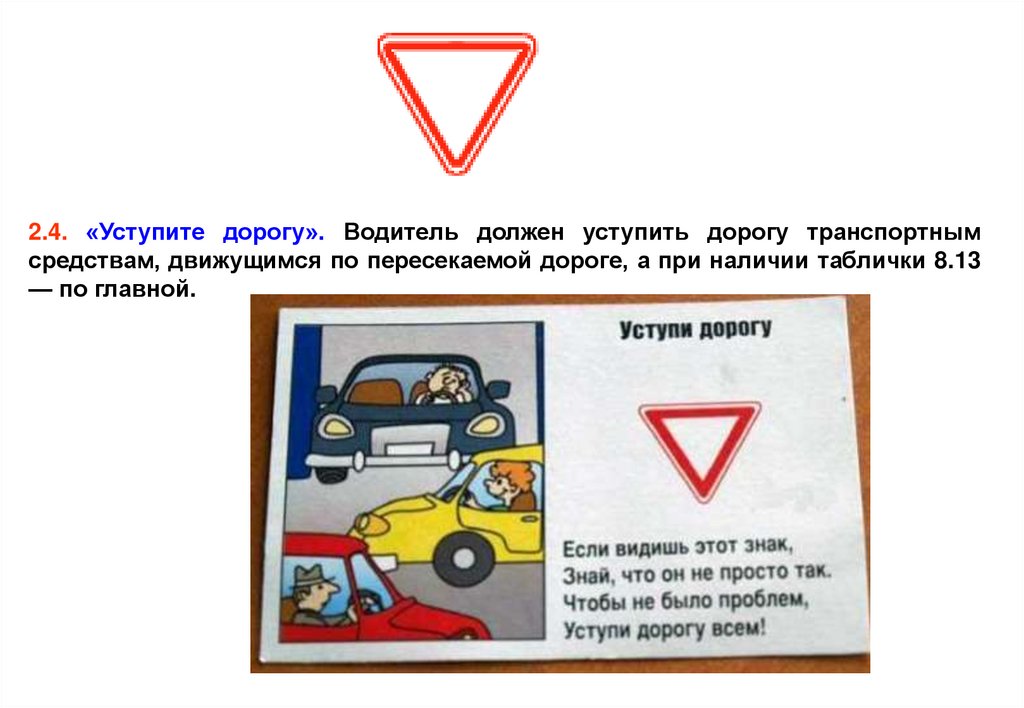

2.4. «Уступите дорогу». Водитель должен уступить дорогу транспортным
средствам, движущимся по пересекаемой дороге, а при наличии таблички 8.13
— по главной.

49.

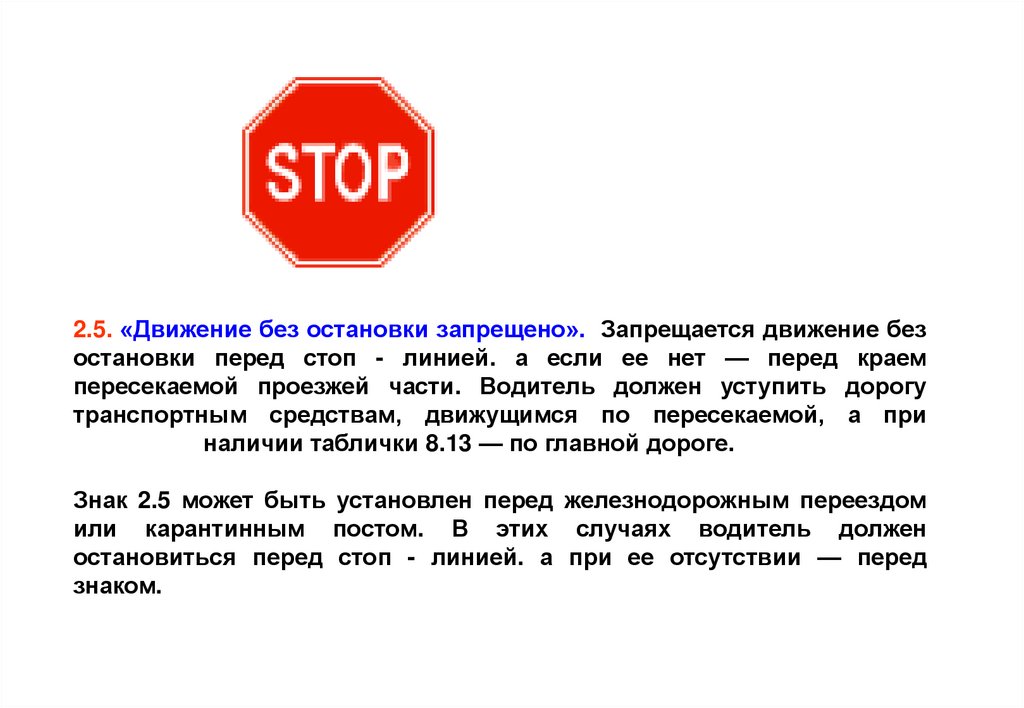

2.5. «Движение без остановки запрещено». Запрещается движение без
остановки перед стоп - линией. а если ее нет — перед краем
пересекаемой проезжей части. Водитель должен уступить дорогу
транспортным средствам, движущимся по пересекаемой, а при
наличии таблички 8.13 — по главной дороге.

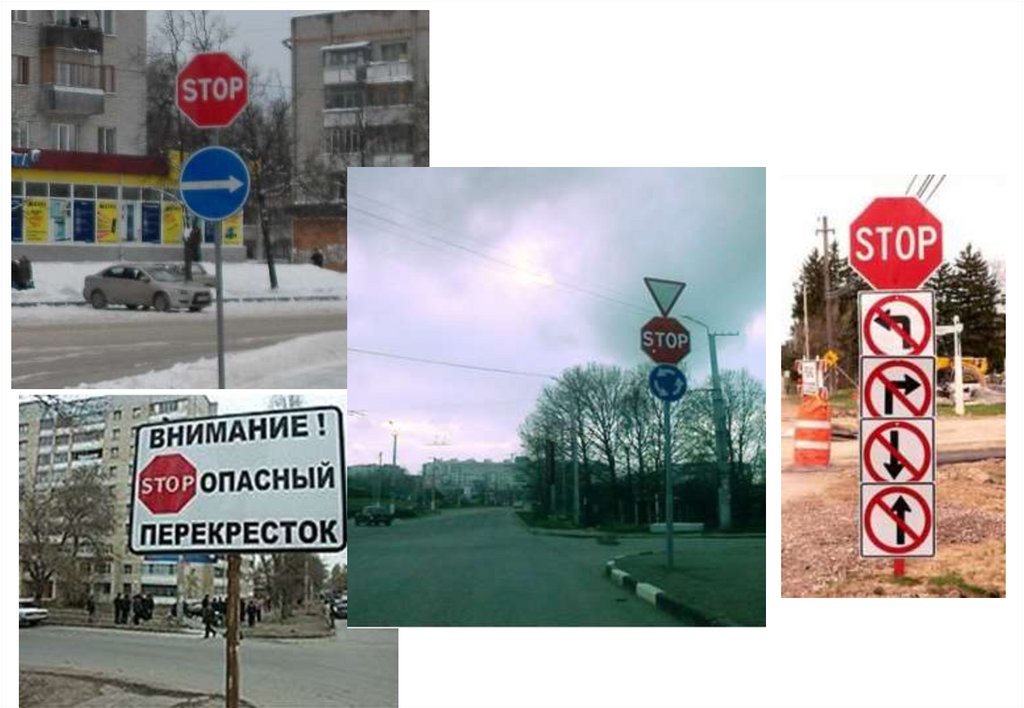

Знак 2.5 может быть установлен перед железнодорожным переездом
или карантинным постом. В этих случаях водитель должен
остановиться перед стоп - линией. а при ее отсутствии — перед
знаком.

50.

51.

52.

53.

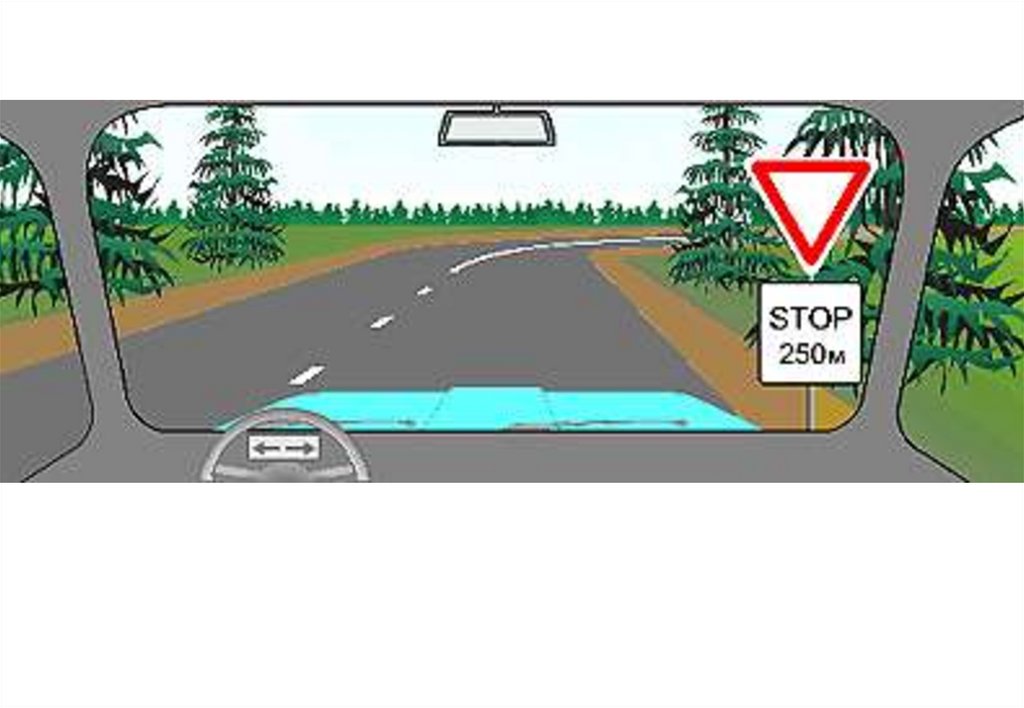

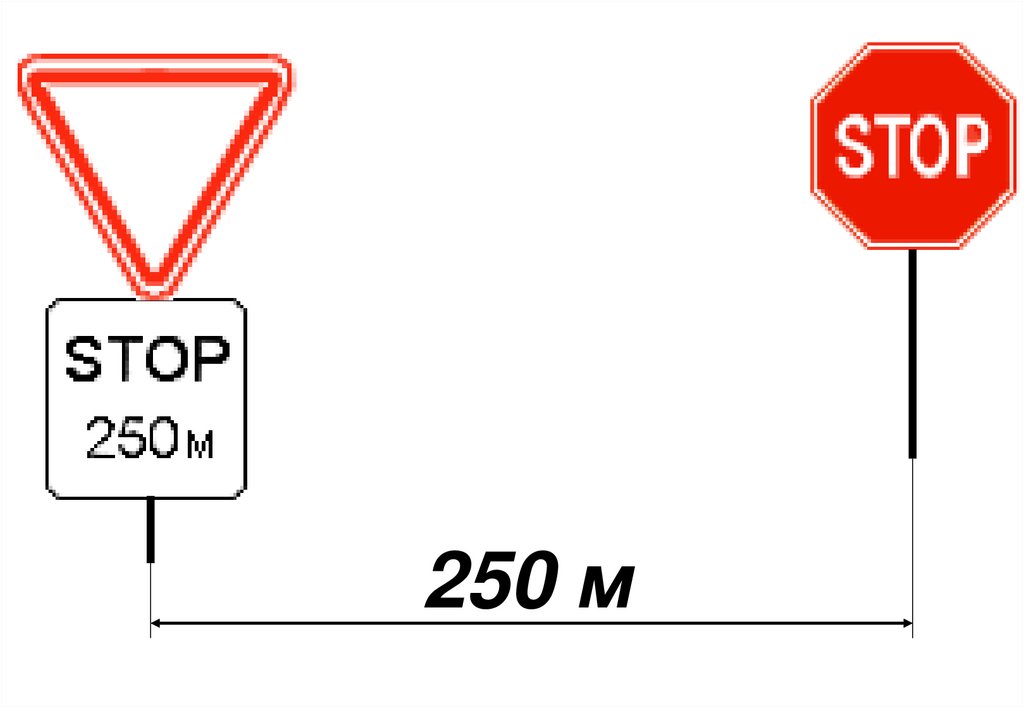

250 м

54.

55.

56.

57.

58.

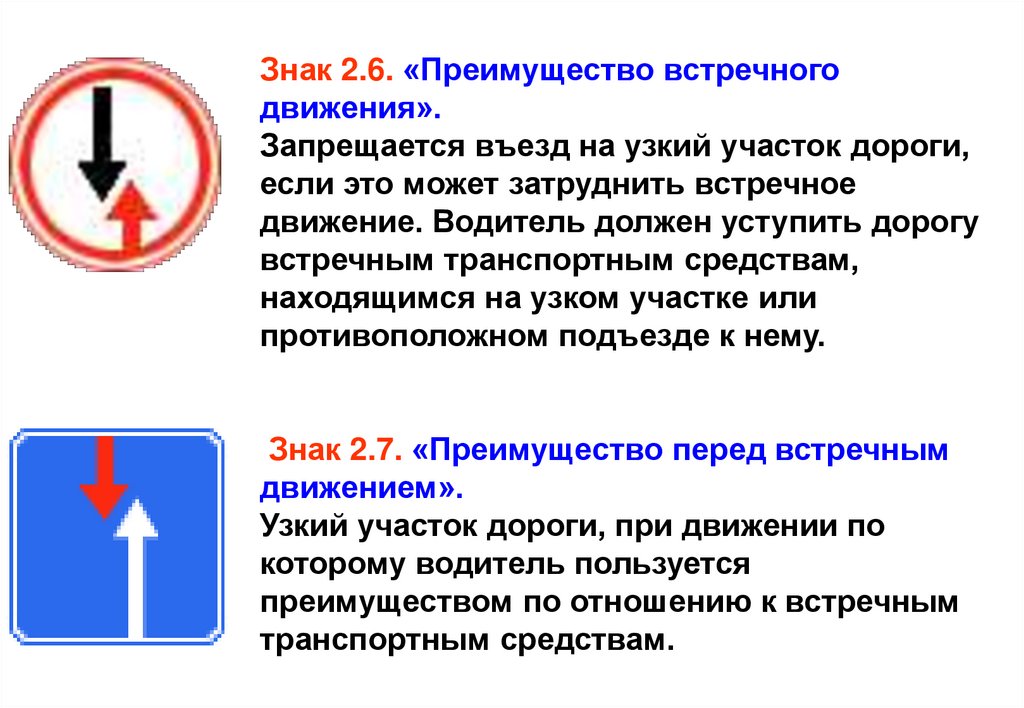

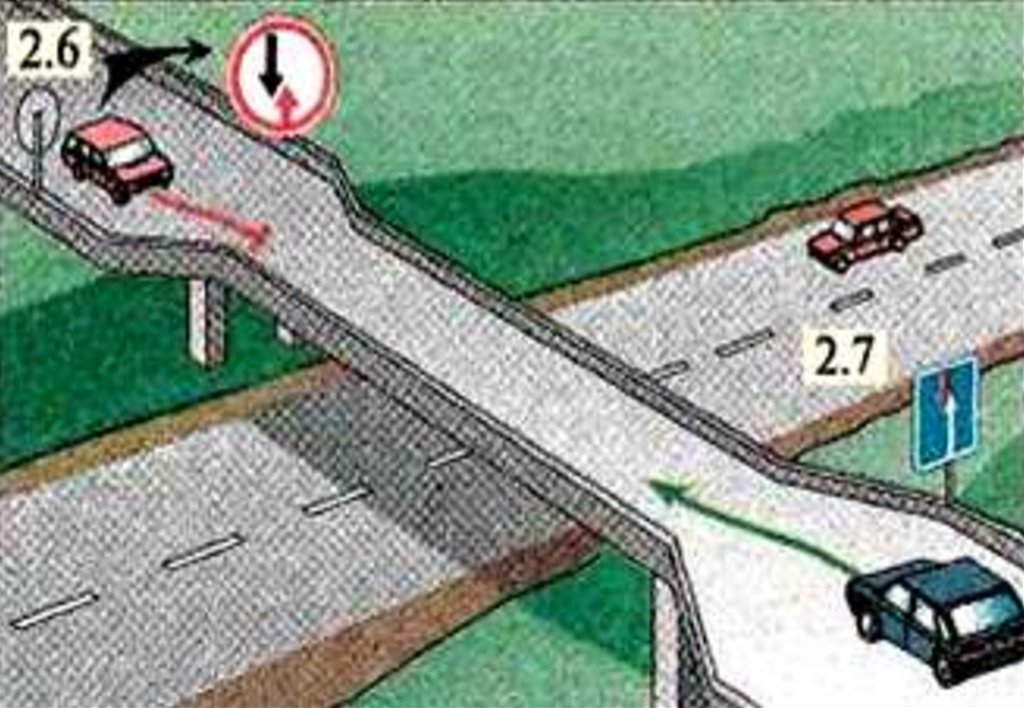

Знак 2.6. «Преимущество встречного
движения».
Запрещается въезд на узкий участок дороги,
если это может затруднить встречное
движение. Водитель должен уступить дорогу
встречным транспортным средствам,
находящимся на узком участке или
противоположном подъезде к нему.
Знак 2.7. «Преимущество перед встречным
движением».
Узкий участок дороги, при движении по
которому водитель пользуется
преимуществом по отношению к встречным
транспортным средствам.
