Электроэнергетика России

1.

ЭЛЕКТРОЭНЕРГЕТИКА
РОССИИ

2.

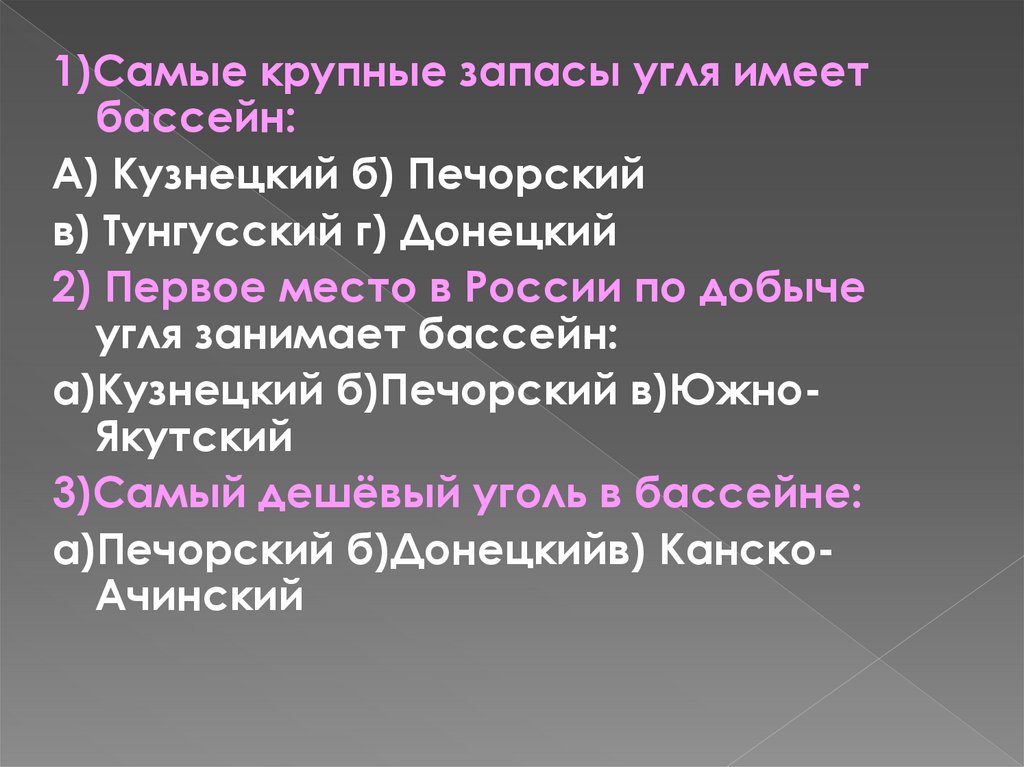

1)Самые крупные запасы угля имеет
бассейн:
А) Кузнецкий б) Печорский
в) Тунгусский г) Донецкий
2) Первое место в России по добыче
угля занимает бассейн:
а)Кузнецкий б)Печорский в)ЮжноЯкутский
3)Самый дешёвый уголь в бассейне:
а)Печорский б)Донецкийв) КанскоАчинский

3.

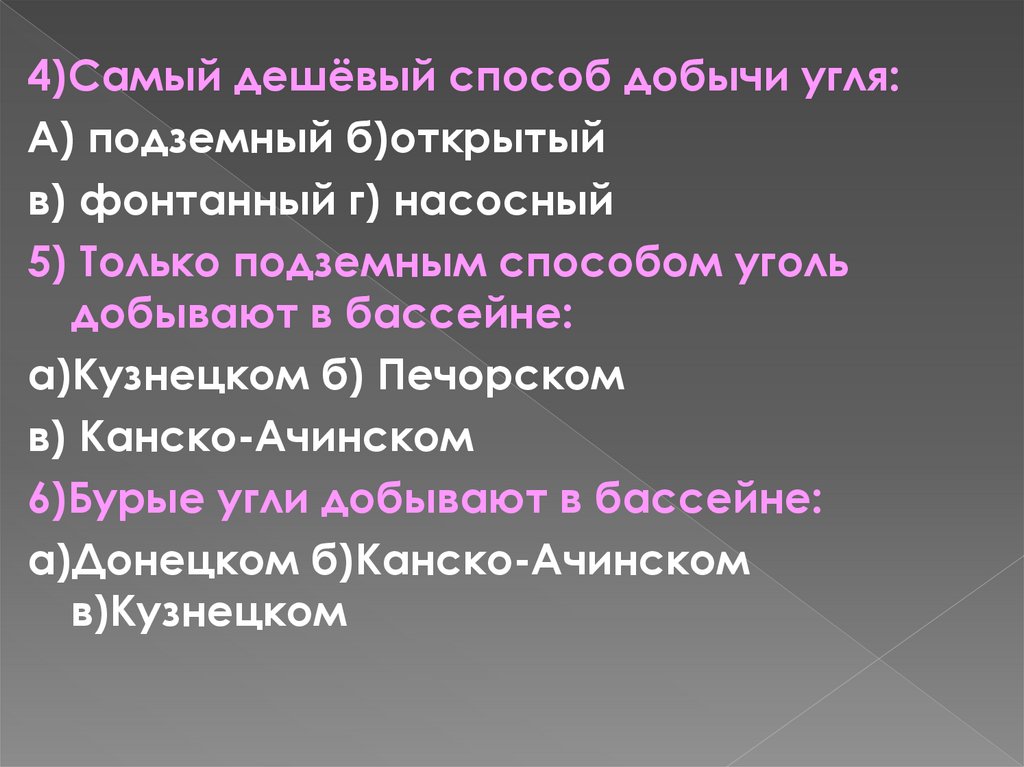

4)Самый дешёвый способ добычи угля:
А) подземный б)открытый
в) фонтанный г) насосный
5) Только подземным способом уголь
добывают в бассейне:
а)Кузнецком б) Печорском
в) Канско-Ачинском
6)Бурые угли добывают в бассейне:
а)Донецком б)Канско-Ачинском
в)Кузнецком

4.

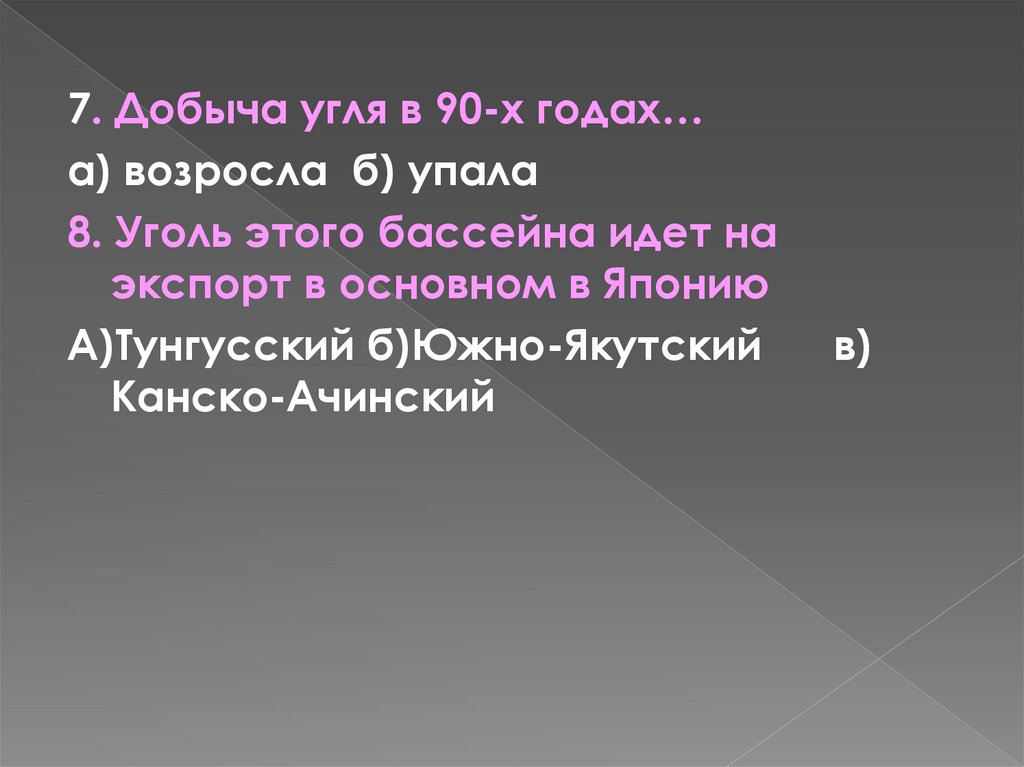

7. Добыча угля в 90-х годах…
а) возросла б) упала
8. Уголь этого бассейна идет на
экспорт в основном в Японию
А)Тунгусский б)Южно-Якутский
Канско-Ачинский
в)

5.

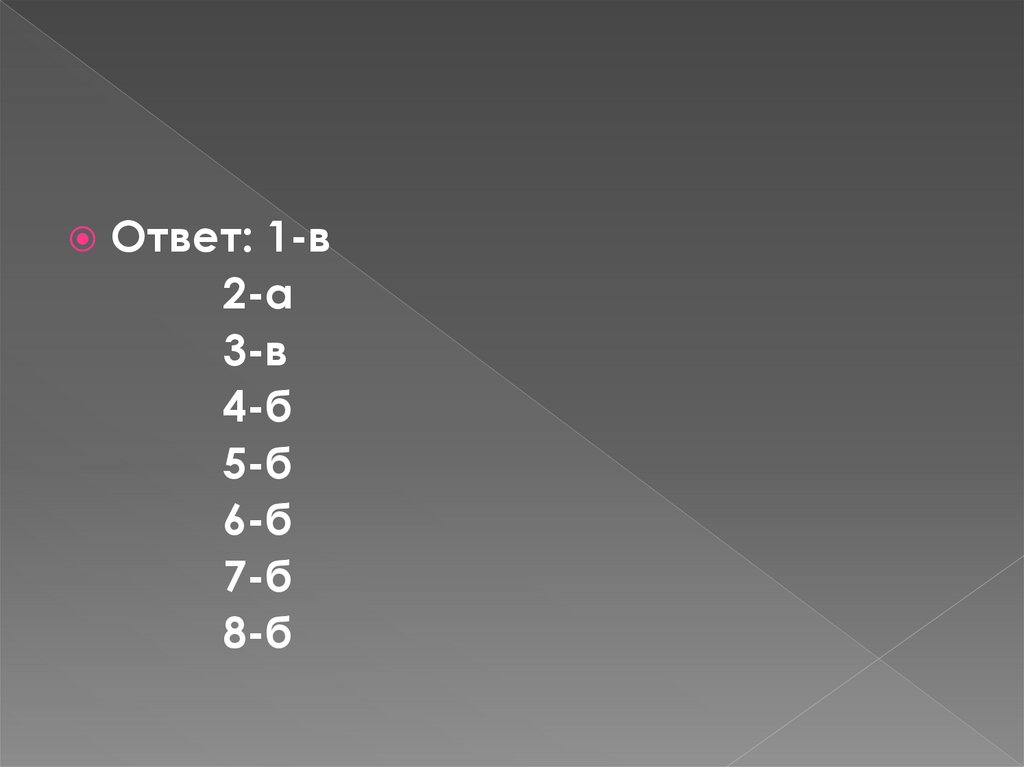

Ответ: 1-в
2-а
3-в
4-б
5-б
6-б
7-б
8-б

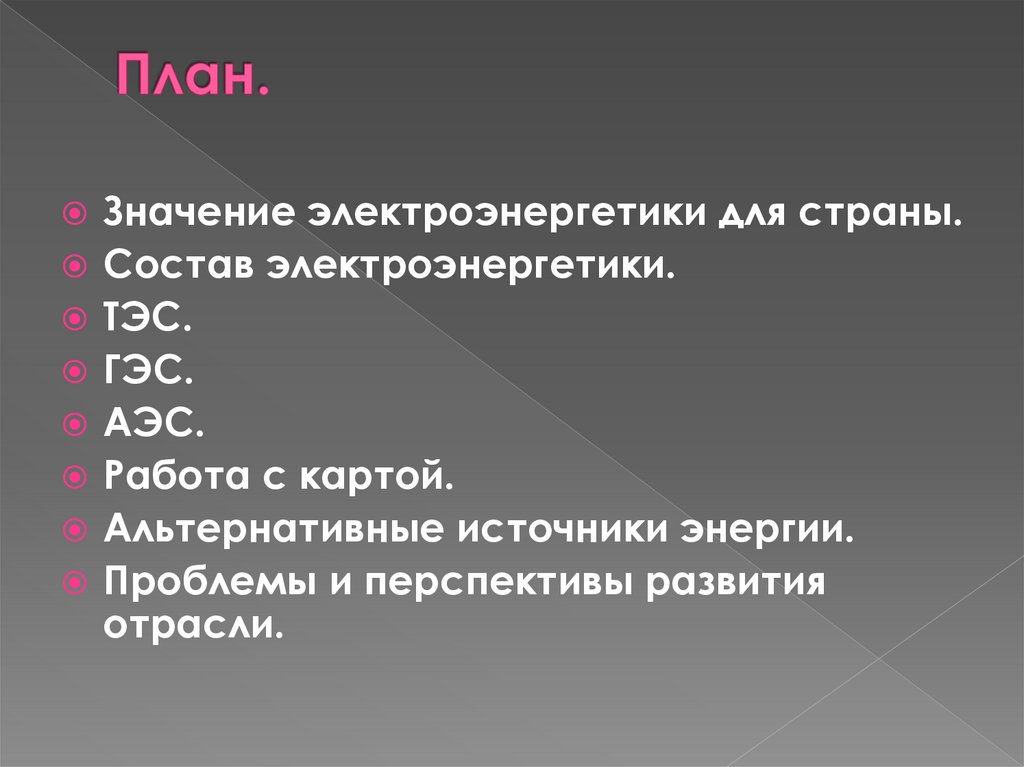

6. План.

Значение электроэнергетики для страны.
Состав электроэнергетики.
ТЭС.
ГЭС.
АЭС.

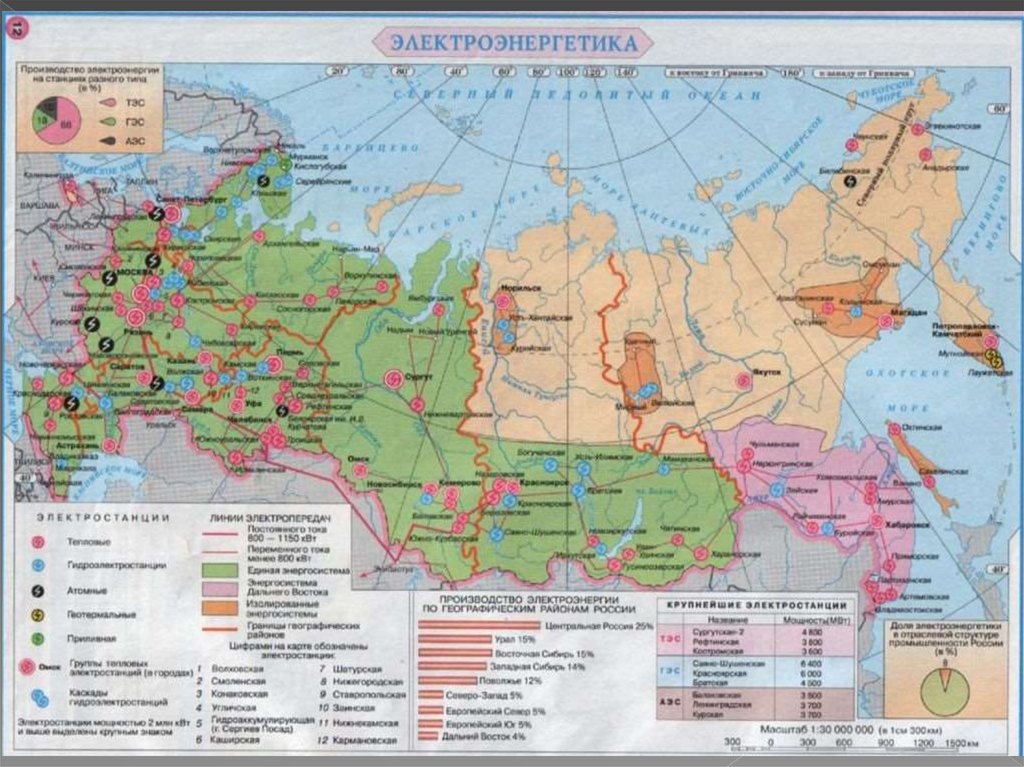

Работа с картой.
Альтернативные источники энергии.
Проблемы и перспективы развития
отрасли.

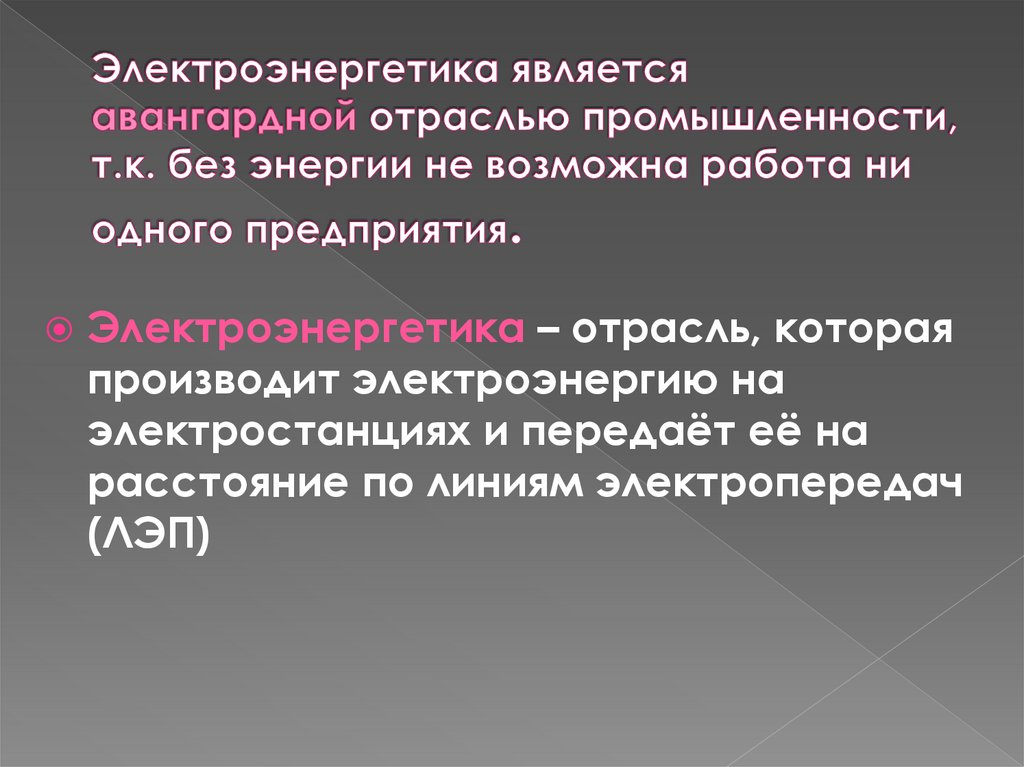

7. Электроэнергетика является авангардной отраслью промышленности, т.к. без энергии не возможна работа ни одного предприятия.

Электроэнергетика – отрасль, которая
производит электроэнергию на
электростанциях и передаёт её на
расстояние по линиям электропередач
(ЛЭП)

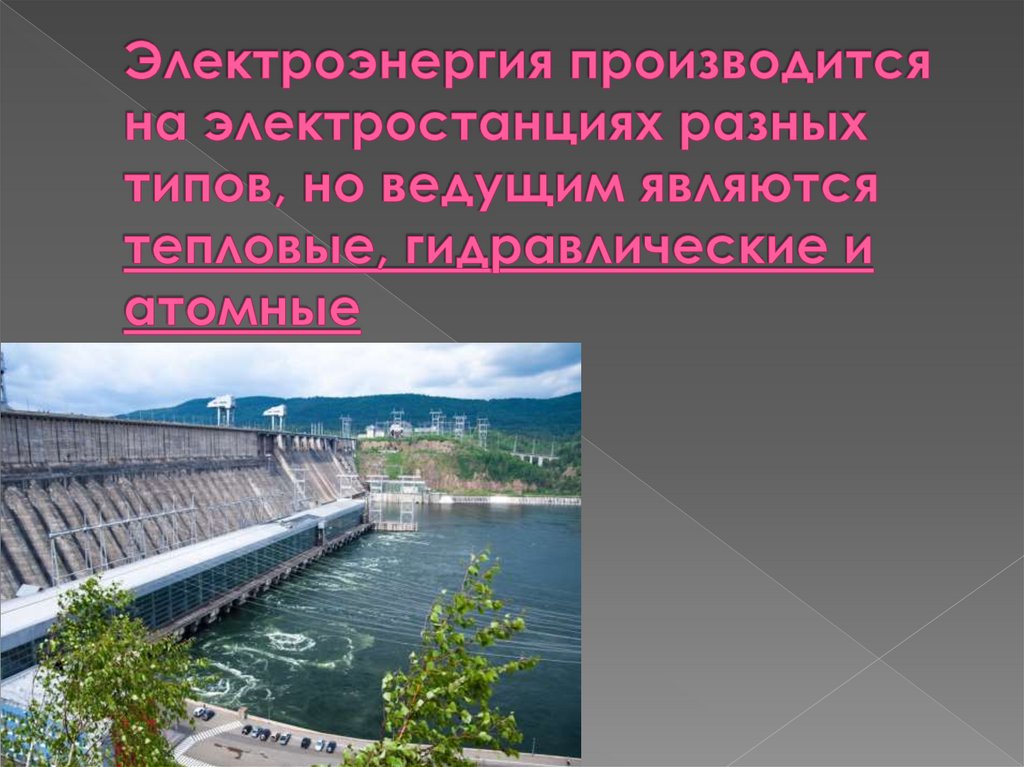

8. Электроэнергия производится на электростанциях разных типов, но ведущим являются тепловые, гидравлические и атомные

9.

10.

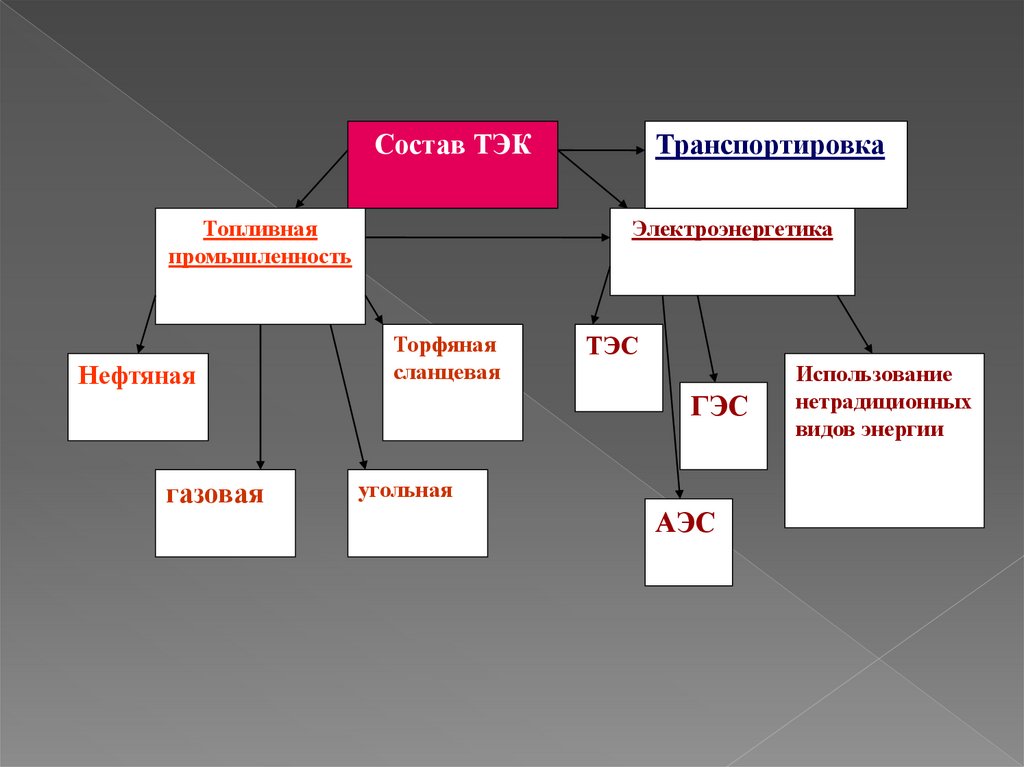

Состав ТЭК
Топливная
промышленность
Нефтяная
Транспортировка
Электроэнергетика
Торфяная
сланцевая
ТЭС
ГЭС
газовая
угольная
АЭС
Использование
нетрадиционных
видов энергии

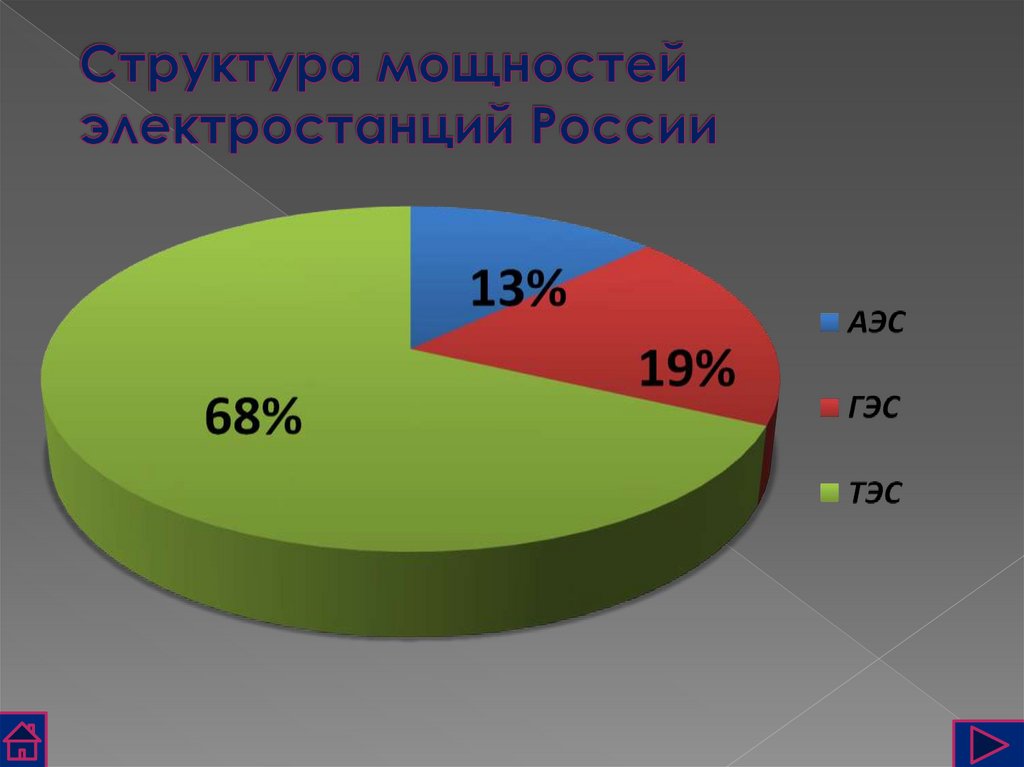

11. Структура мощностей электростанций России

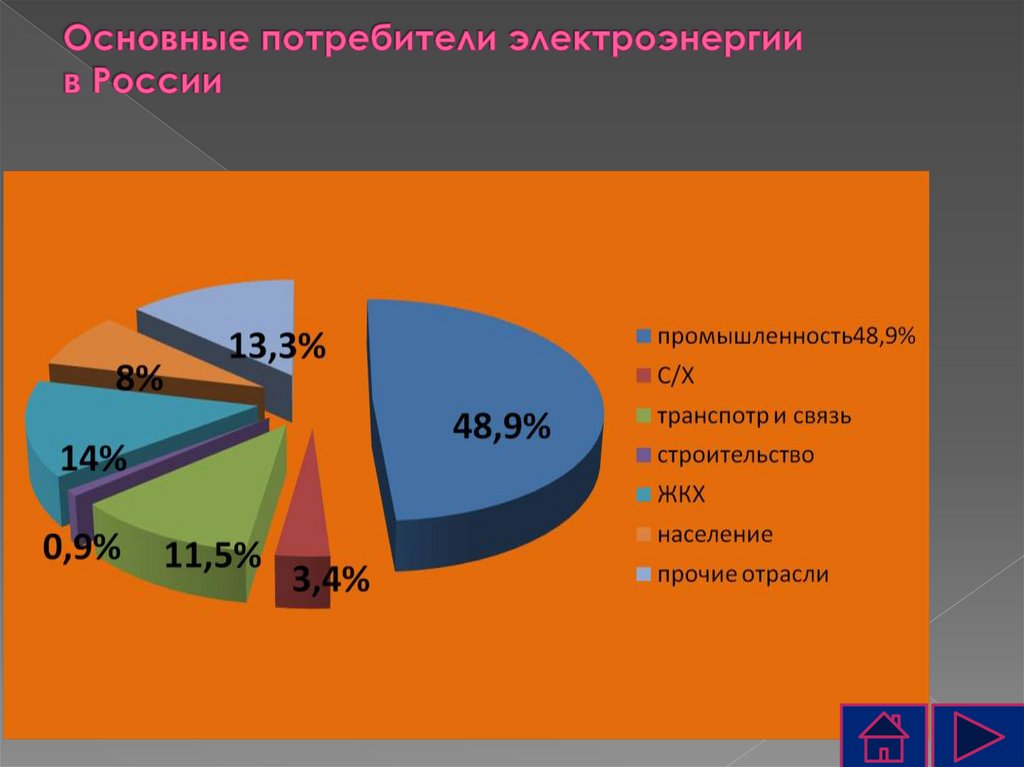

12. Основные потребители электроэнергии в России

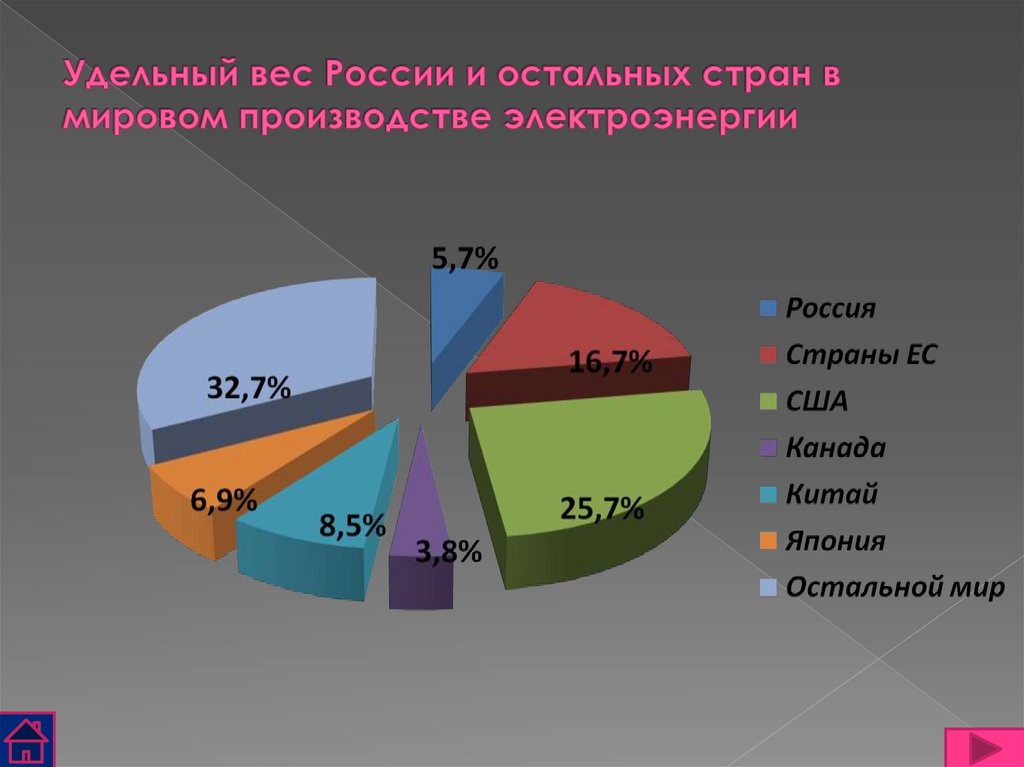

13. Удельный вес России и остальных стран в мировом производстве электроэнергии

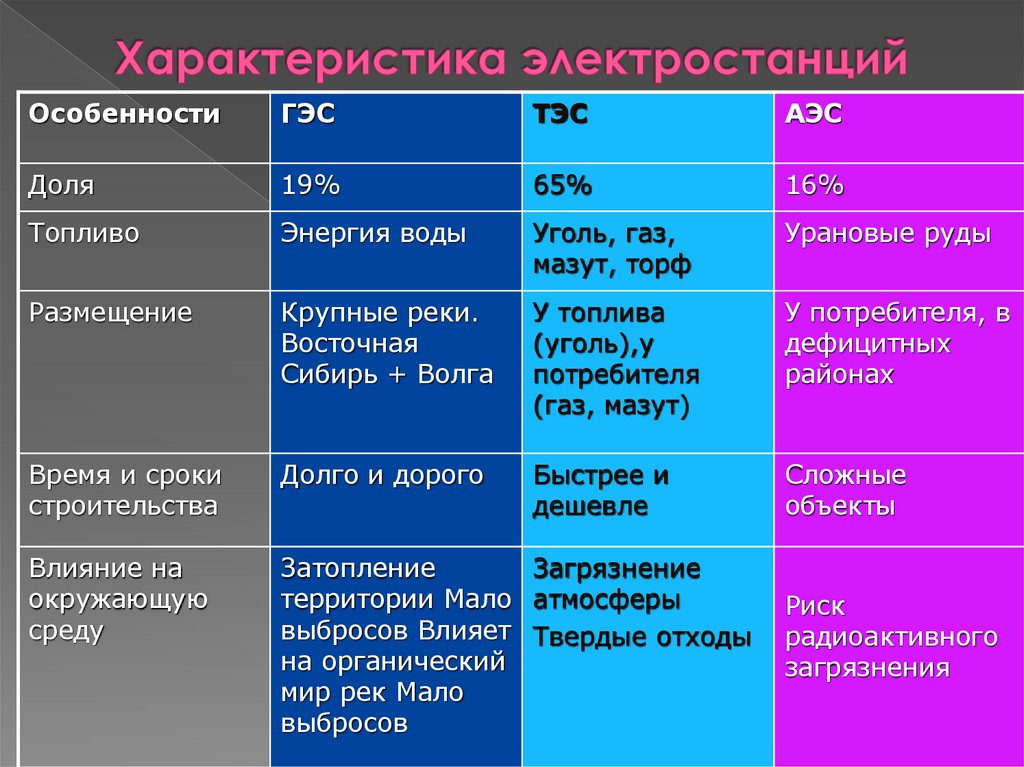

14. Характеристика электростанций

Особенности
ГЭС
ТЭС
АЭС
Доля
19%
65%
16%
Топливо
Энергия воды
Уголь, газ,
мазут, торф
Урановые руды
Размещение
Крупные реки.
Восточная
Сибирь + Волга
У топлива
(уголь),у
потребителя
(газ, мазут)
У потребителя, в
дефицитных
районах
Время и сроки
строительства
Долго и дорого
Быстрее и
дешевле
Сложные
объекты
Влияние на
окружающую
среду
Затопление
Загрязнение
территории Мало атмосферы
выбросов Влияет Твердые отходы
на органический
мир рек Мало
выбросов
Риск
радиоактивного
загрязнения

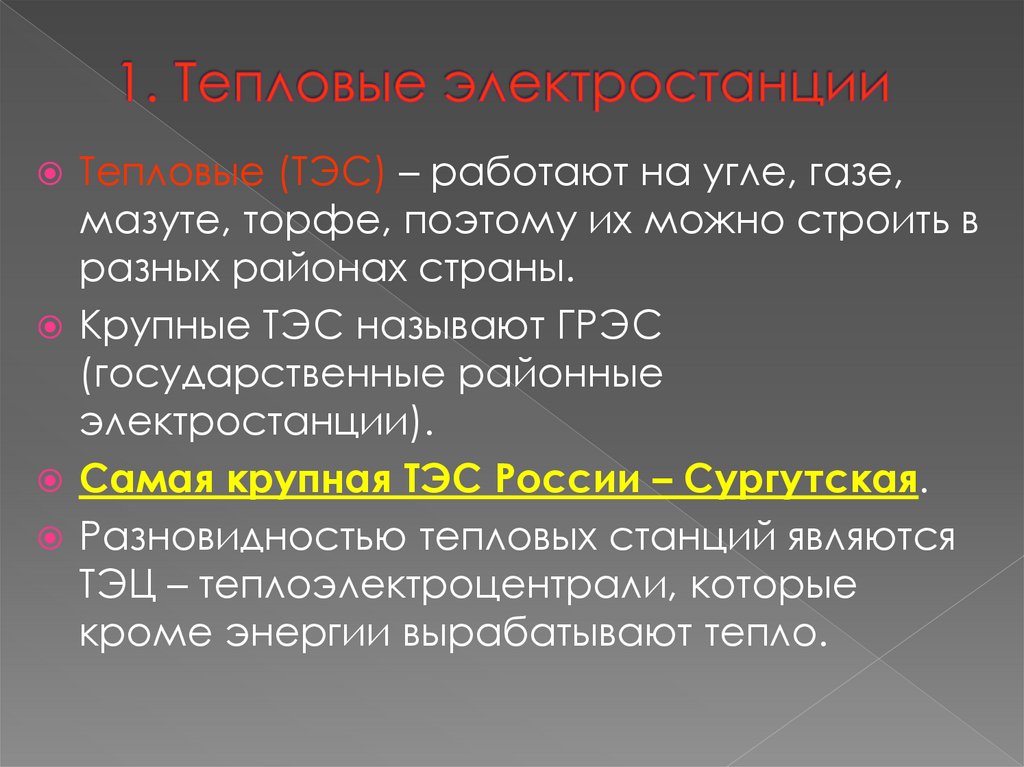

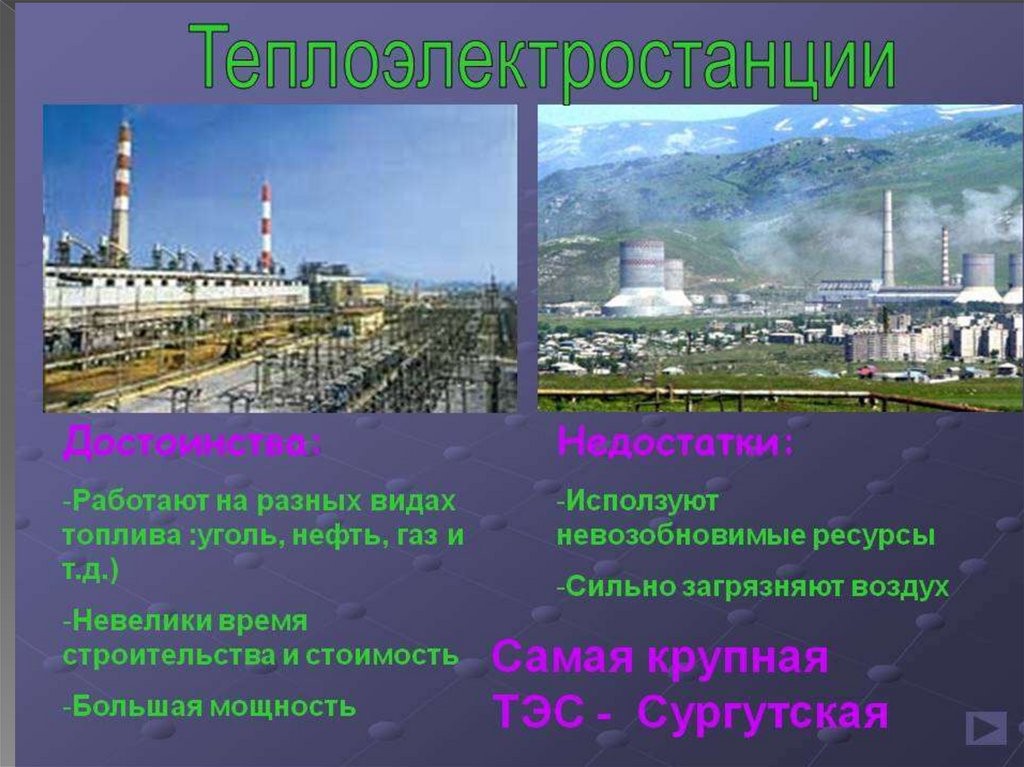

15. 1. Тепловые электростанции

Тепловые (ТЭС) – работают на угле, газе,
мазуте, торфе, поэтому их можно строить в
разных районах страны.
Крупные ТЭС называют ГРЭС
(государственные районные
электростанции).
Самая крупная ТЭС России – Сургутская.
Разновидностью тепловых станций являются
ТЭЦ – теплоэлектроцентрали, которые
кроме энергии вырабатывают тепло.

16.

17.

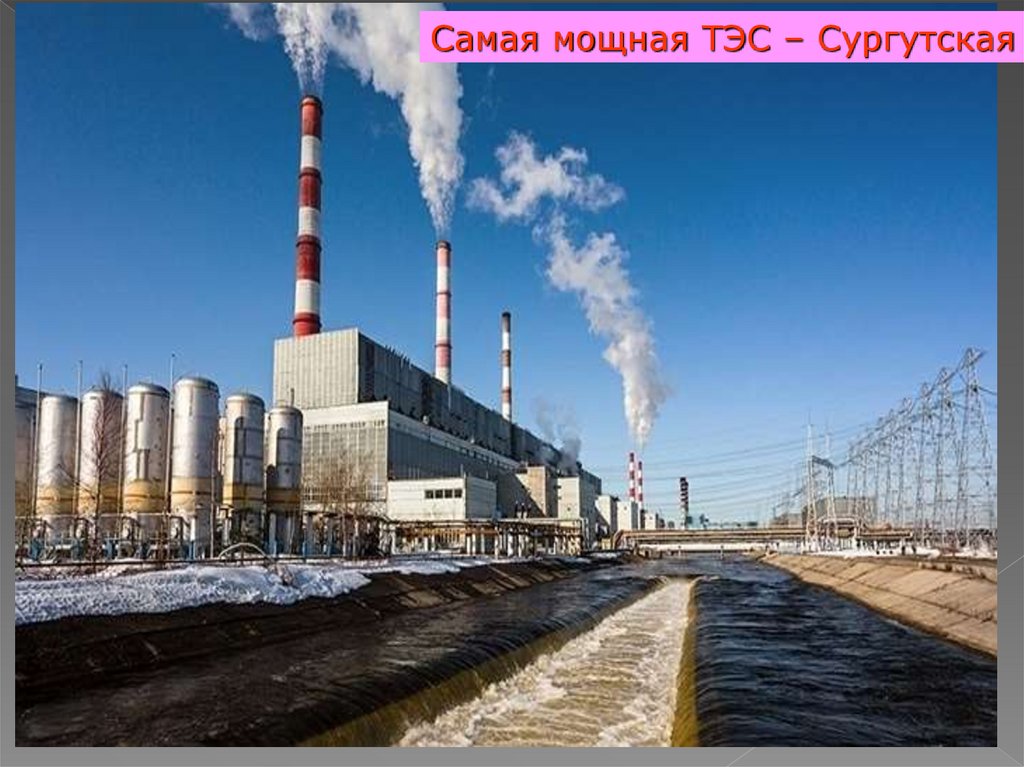

Самая мощная ТЭС – Сургутская

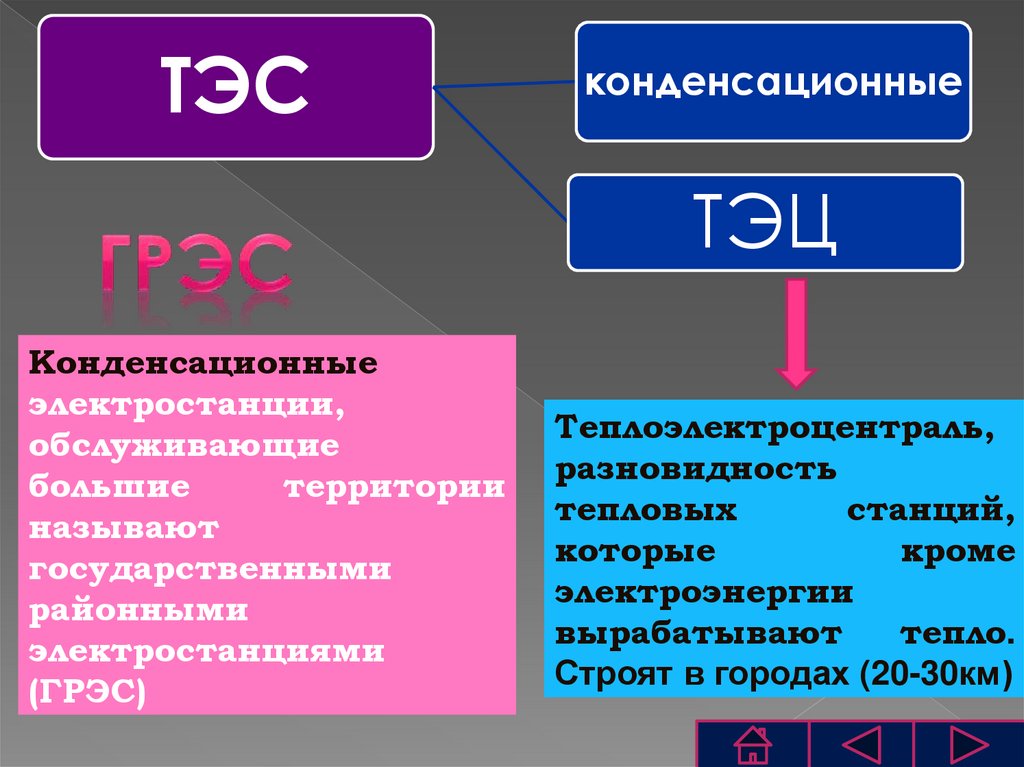

18.

ТЭС
конденсационные
ТЭЦ
Конденсационные
электростанции,
обслуживающие
большие
территории
называют
государственными
районными
электростанциями
(ГРЭС)
Теплоэлектроцентраль,
разновидность
тепловых
станций,
которые
кроме
электроэнергии
вырабатывают
тепло.
Строят в городах (20-30км)

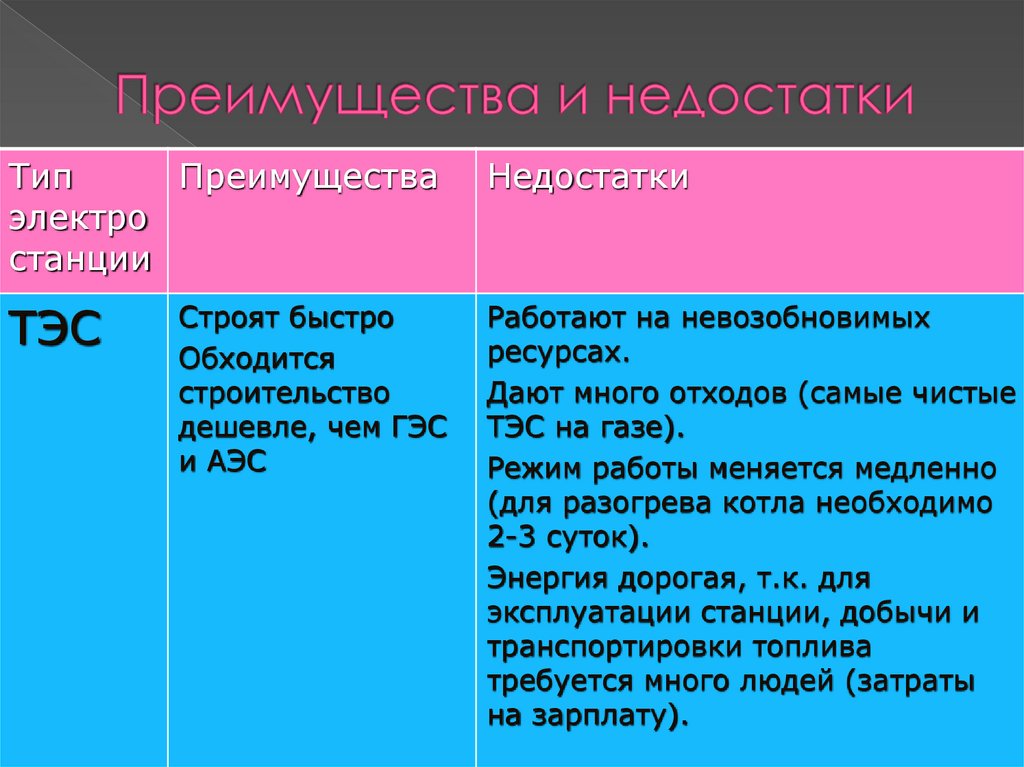

19. Преимущества и недостатки

Тип
Преимущества
электро
станции
Недостатки
ТЭС
Работают на невозобновимых
ресурсах.
Дают много отходов (самые чистые
ТЭС на газе).
Режим работы меняется медленно
(для разогрева котла необходимо
2-3 суток).
Энергия дорогая, т.к. для
эксплуатации станции, добычи и
транспортировки топлива
требуется много людей (затраты
на зарплату).
Строят быстро
Обходится
строительство
дешевле, чем ГЭС
и АЭС

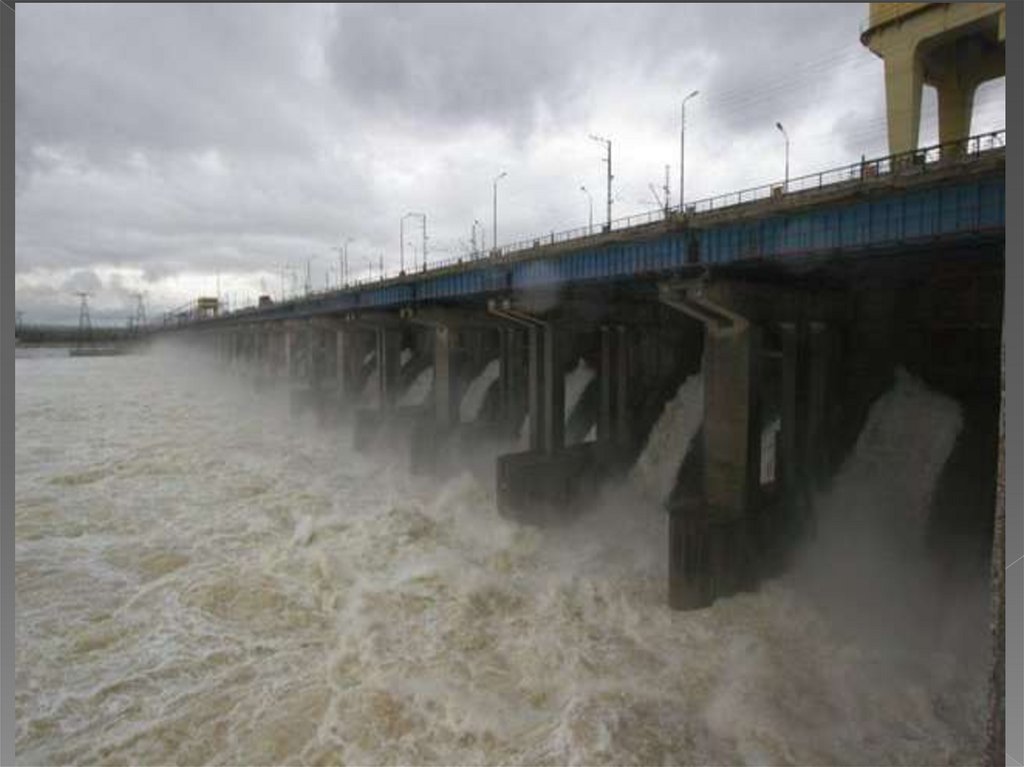

20. 2. Гидроэлектростанции (гидравлические)

ГЭС. Их строят на реках с быстрым
течением с высокими берегами, и большим
расходом энергии.
Образующиеся водохранилища - это
огромные запасы воды, которая
используется в хозяйстве
Преимущества ГЭС заключаются в
дешевизне электроэнергии и в
экологической чистоте (нет дыма).
Самые крупные ГЭС построены на Енисее (
Саянская, Красноярская), на Ангаре (
Братская, Усть-Илимская), на Волге – создан
каскад ГЭС

21.

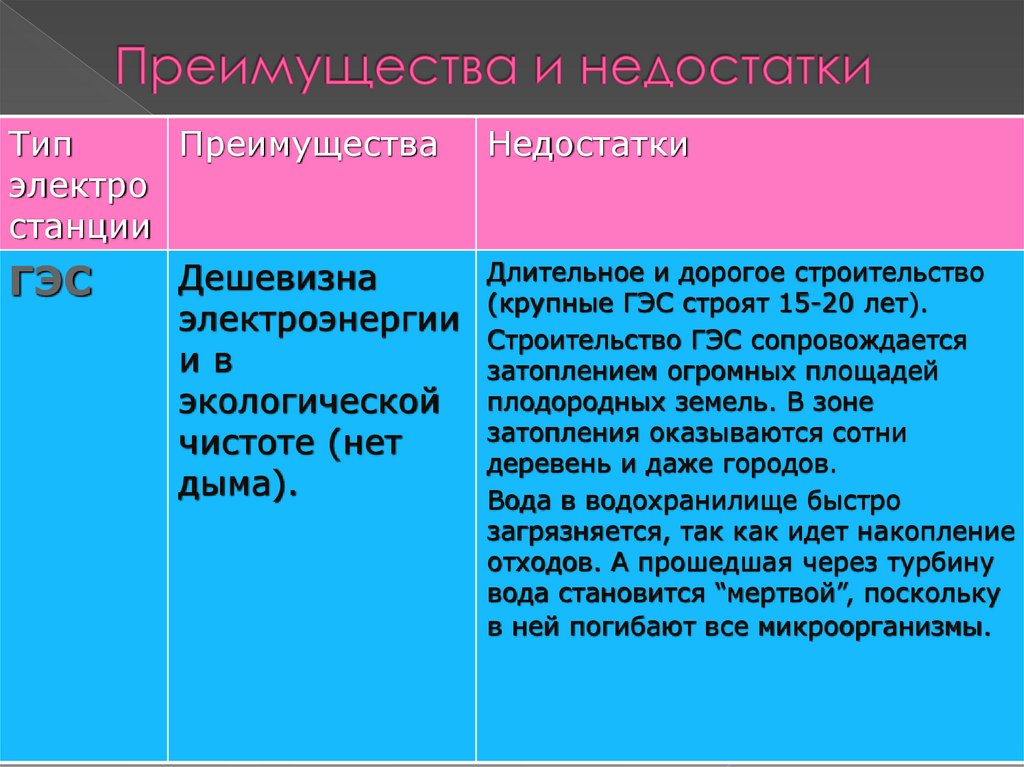

22. Преимущества и недостатки

Тип
Преимущества Недостатки
электро
станции
Длительное и дорогое строительство
Дешевизна
ГЭС
(крупные ГЭС строят 15-20 лет).
электроэнергии
Строительство ГЭС сопровождается
ив
затоплением огромных площадей
экологической плодородных земель. В зоне
затопления оказываются сотни
чистоте (нет
деревень и даже городов.
дыма).
Вода в водохранилище быстро
загрязняется, так как идет накопление
отходов. А прошедшая через турбину
вода становится “мертвой”, поскольку
в ней погибают все микроорганизмы.

23.

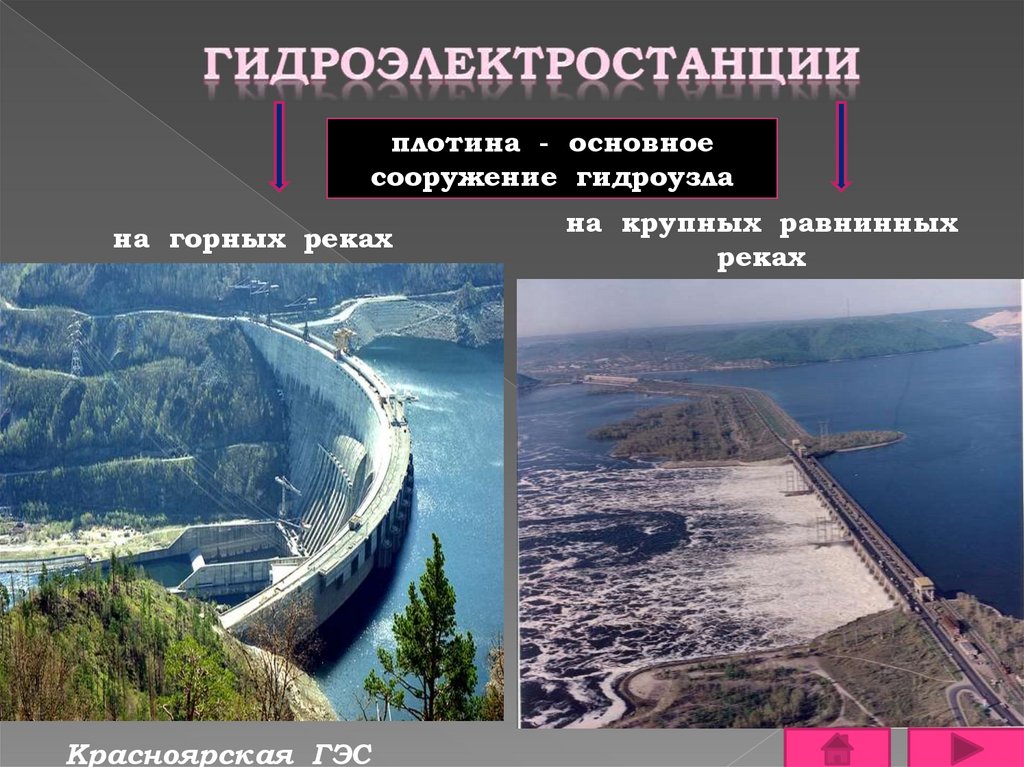

плотина - основное
сооружение гидроузла
на горных реках
Красноярская ГЭС
на крупных равнинных
реках

24.

Красноярская
Саяно-Шушенская
ГЭС
ГЭС

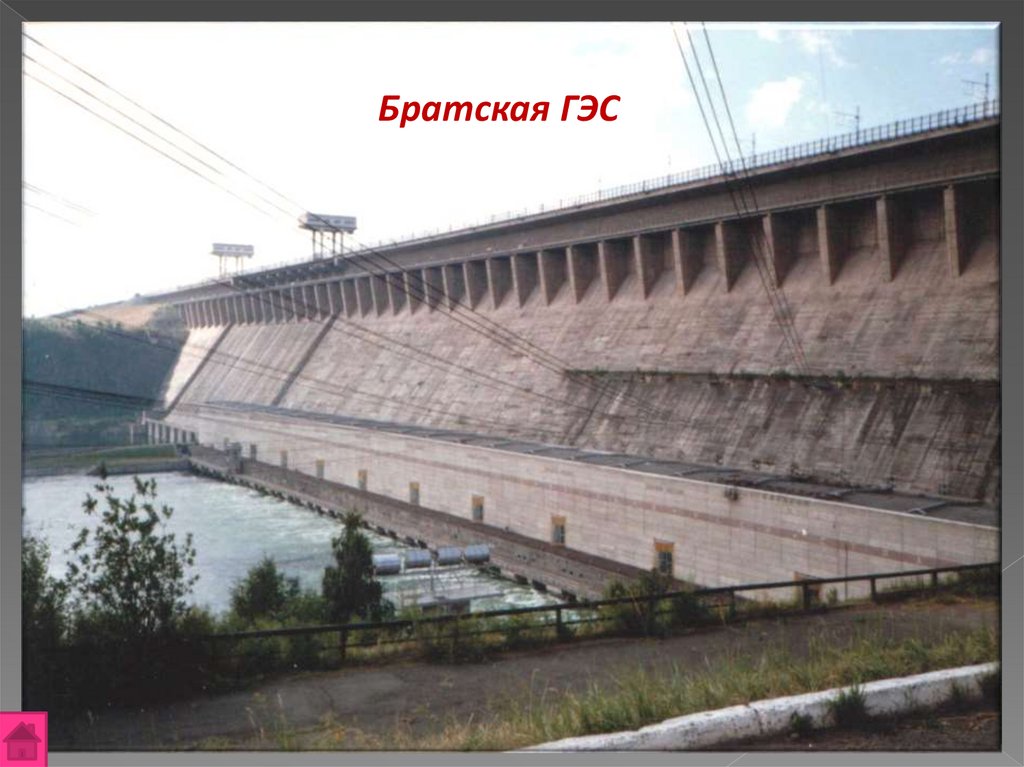

Братская
ГЭС
Саяно-Шушенская ГЭС
Саратовская ГЭС

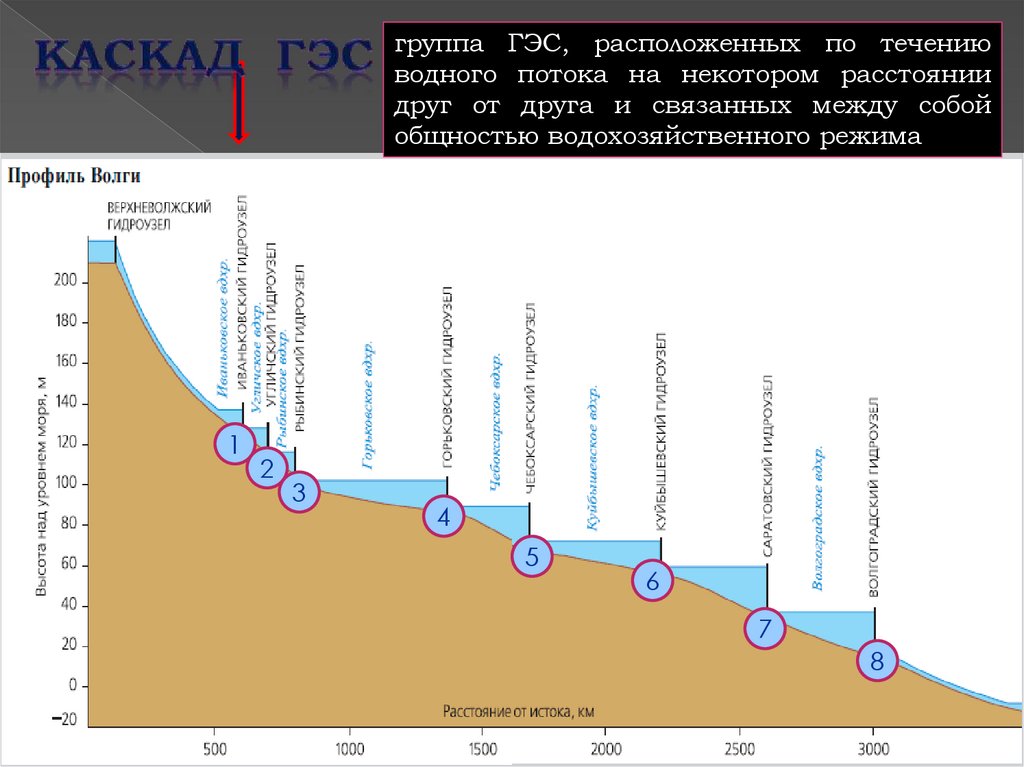

25.

группа ГЭС, расположенных по течению
водного потока на некотором расстоянии
друг от друга и связанных между собой
общностью водохозяйственного режима
Гидроузел – гидротехнические
сооружения, объединенные в
единый комплекс
1
2
3
4
5
6
7
8

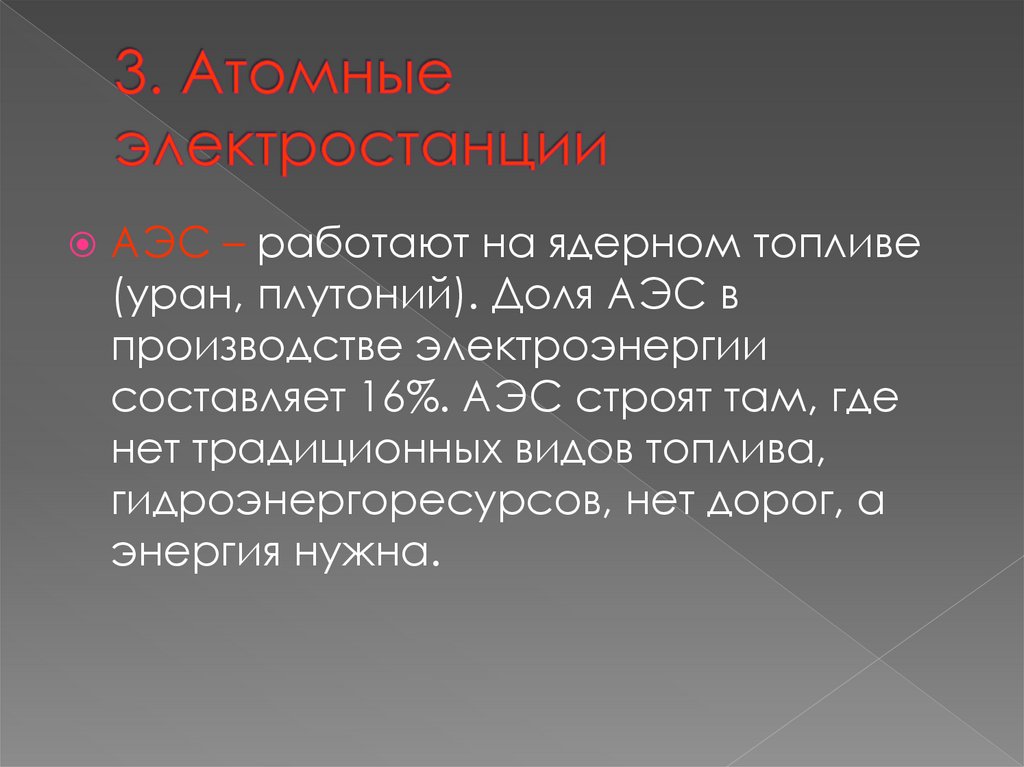

26. 3. Атомные электростанции

АЭС – работают на ядерном топливе
(уран, плутоний). Доля АЭС в
производстве электроэнергии
составляет 16%. АЭС строят там, где
нет традиционных видов топлива,
гидроэнергоресурсов, нет дорог, а
энергия нужна.

27.

28.

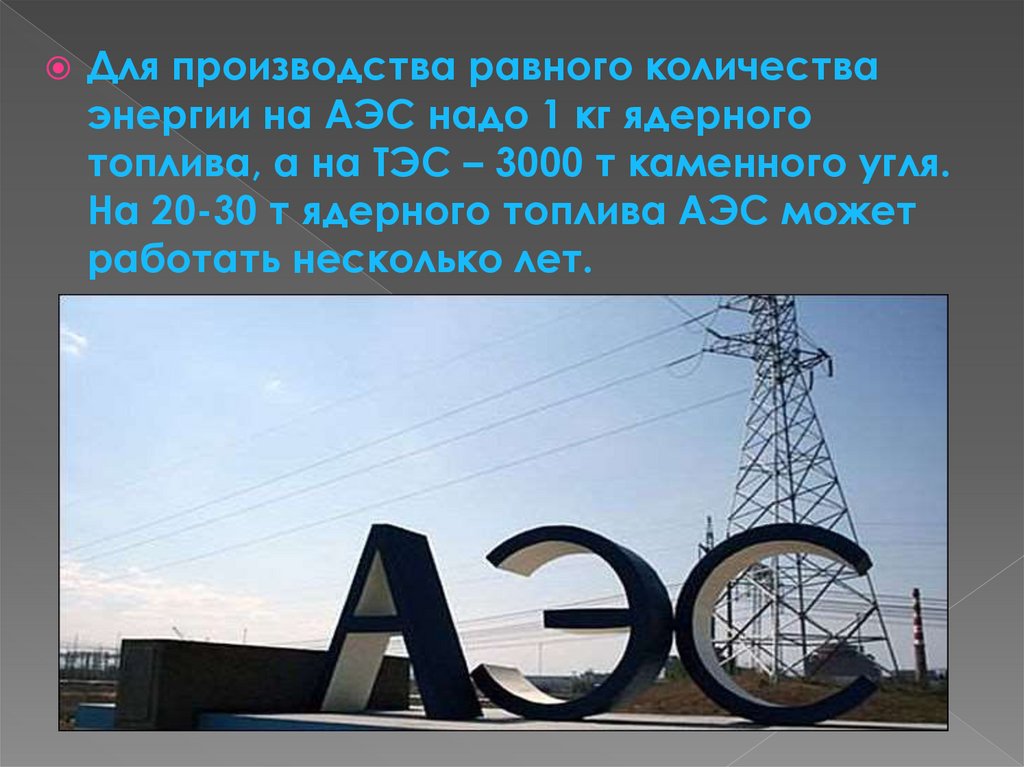

Для производства равного количества
энергии на АЭС надо 1 кг ядерного
топлива, а на ТЭС – 3000 т каменного угля.
На 20-30 т ядерного топлива АЭС может
работать несколько лет.

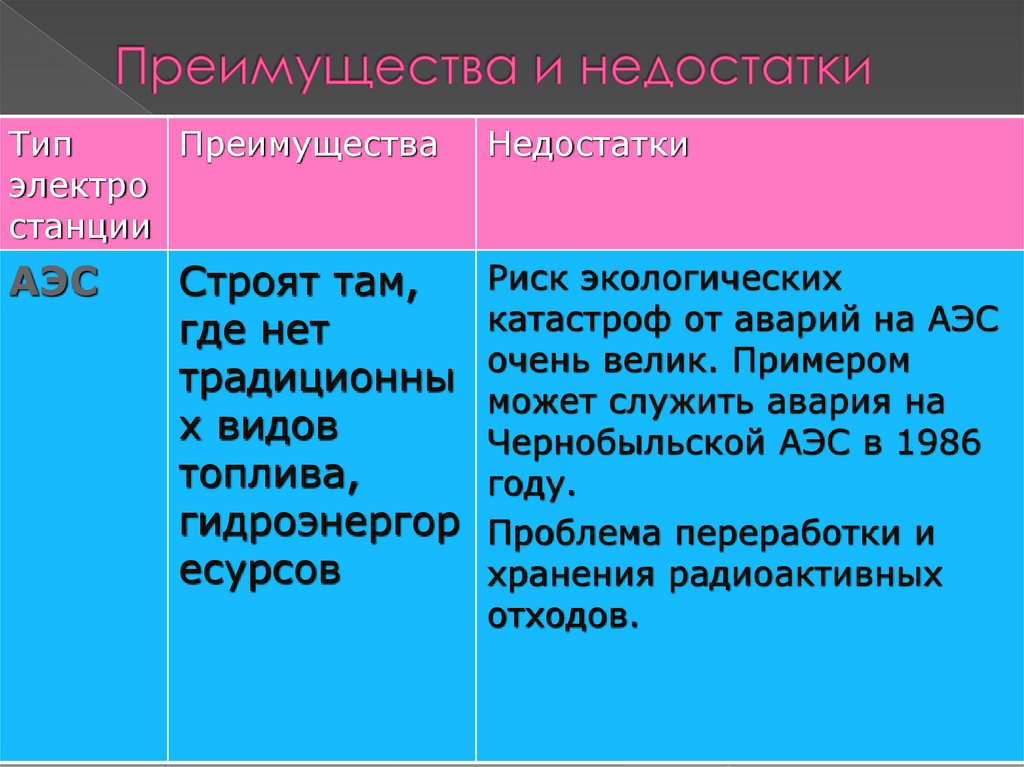

29. Преимущества и недостатки

Тип
Преимущества
электро
станции
АЭС
Недостатки
Риск экологических
Строят там,
катастроф от аварий на АЭС
где нет
традиционны очень велик. Примером
может служить авария на
х видов
Чернобыльской АЭС в 1986
топлива,
году.
гидроэнергор Проблема переработки и
есурсов
хранения радиоактивных
отходов.

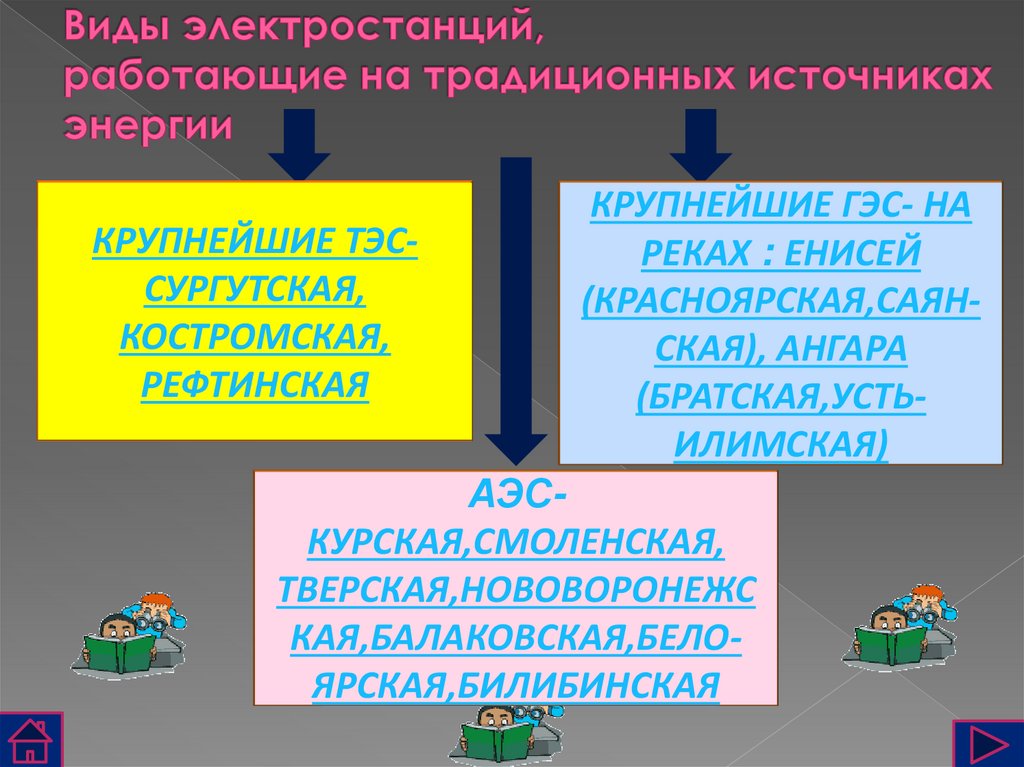

30. Виды электростанций, работающие на традиционных источниках энергии

КРУПНЕЙШИЕ ТЭСТепловые
СУРГУТСКАЯ,
электростанции
КОСТРОМСКАЯ,
(ТЭС)
РЕФТИНСКАЯ
КРУПНЕЙШИЕ ГЭС- НА
РЕКАХ : ЕНИСЕЙ
Гидроэлектроста
(КРАСНОЯРСКАЯ,САЯНнции
СКАЯ),
АНГАРА
(ГЭС)
(БРАТСКАЯ,УСТЬИЛИМСКАЯ)
АЭСКУРСКАЯ,СМОЛЕНСКАЯ,
Атомные
ТВЕРСКАЯ,НОВОВОРОНЕЖС
электростанции
КАЯ,БАЛАКОВСКАЯ,БЕЛО(АЭС)
ЯРСКАЯ,БИЛИБИНСКАЯ

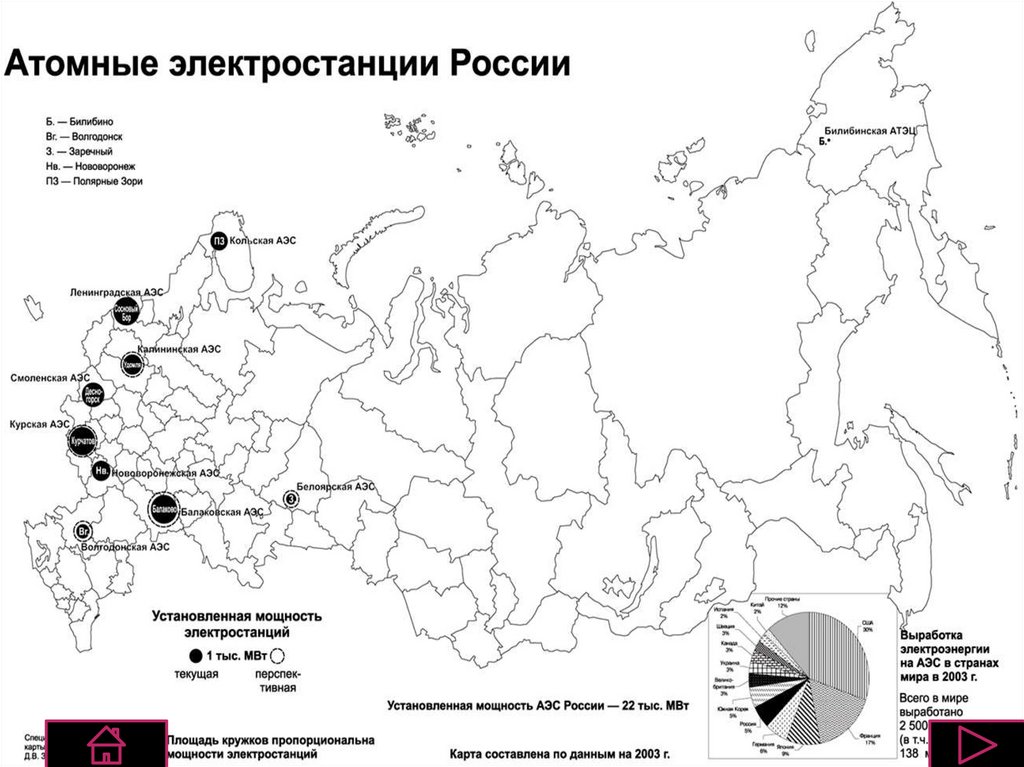

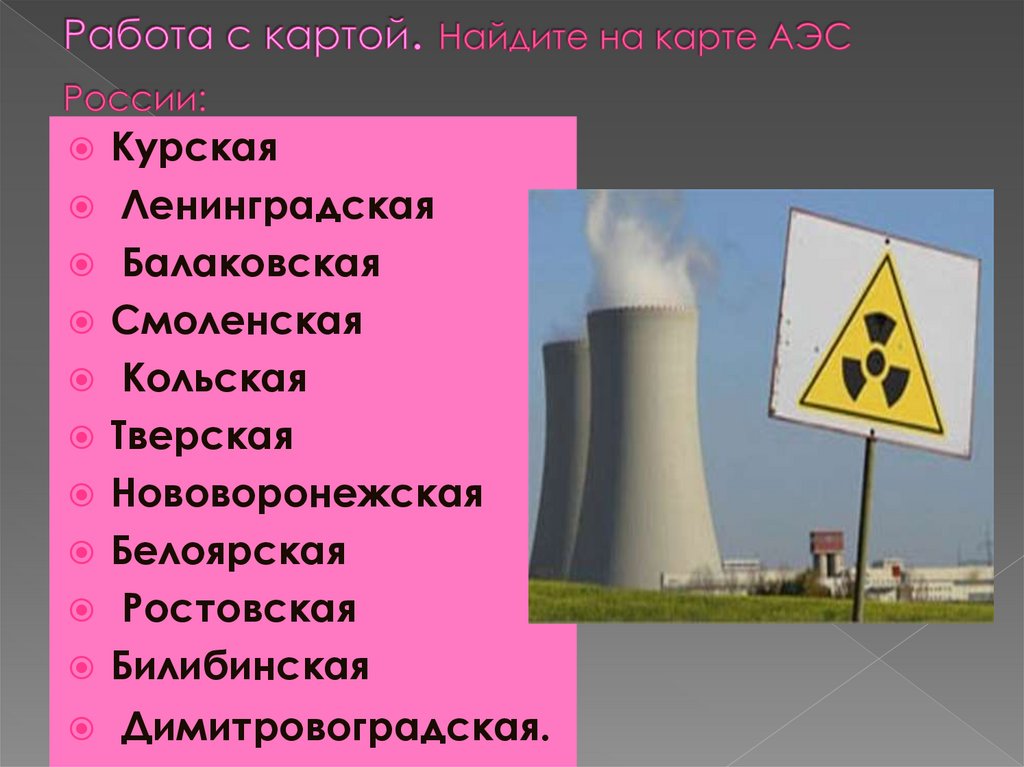

31. Работа с картой. Найдите на карте АЭС России:

Курская
Ленинградская
Балаковская
Смоленская
Кольская
Тверская
Нововоронежская
Белоярская
Ростовская
Билибинская
Димитровоградская.

32.

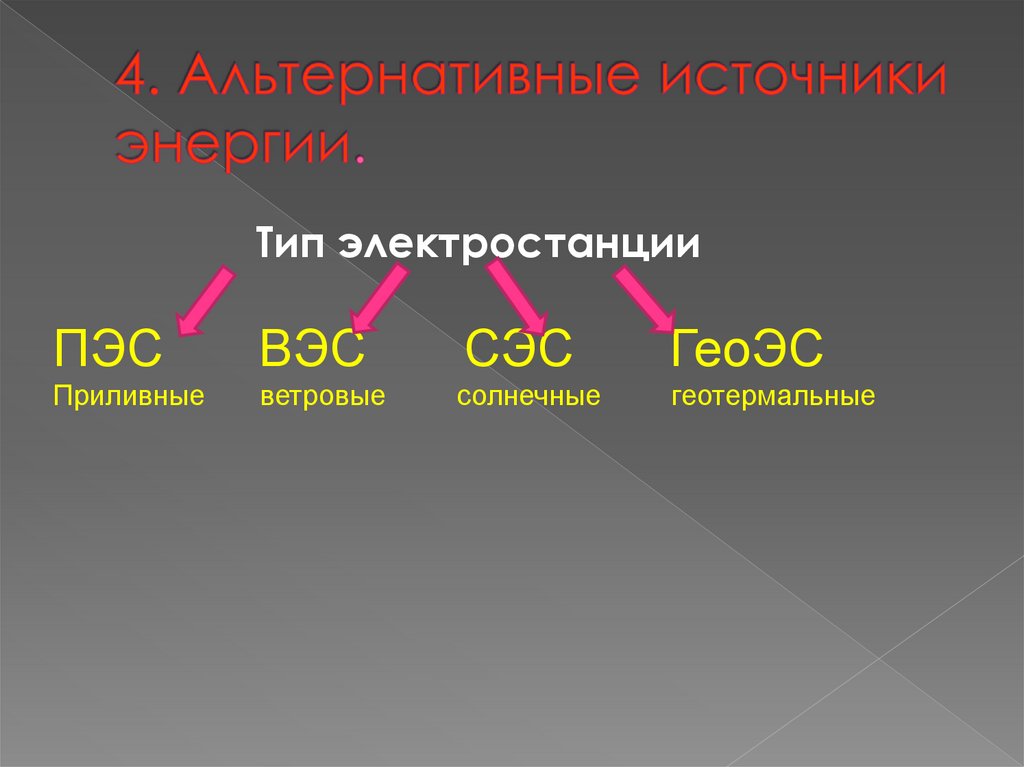

33. 4. Альтернативные источники энергии.

Тип электростанции
ПЭС
ВЭС
СЭС
ГеоЭС
Приливные
ветровые
солнечные
геотермальные

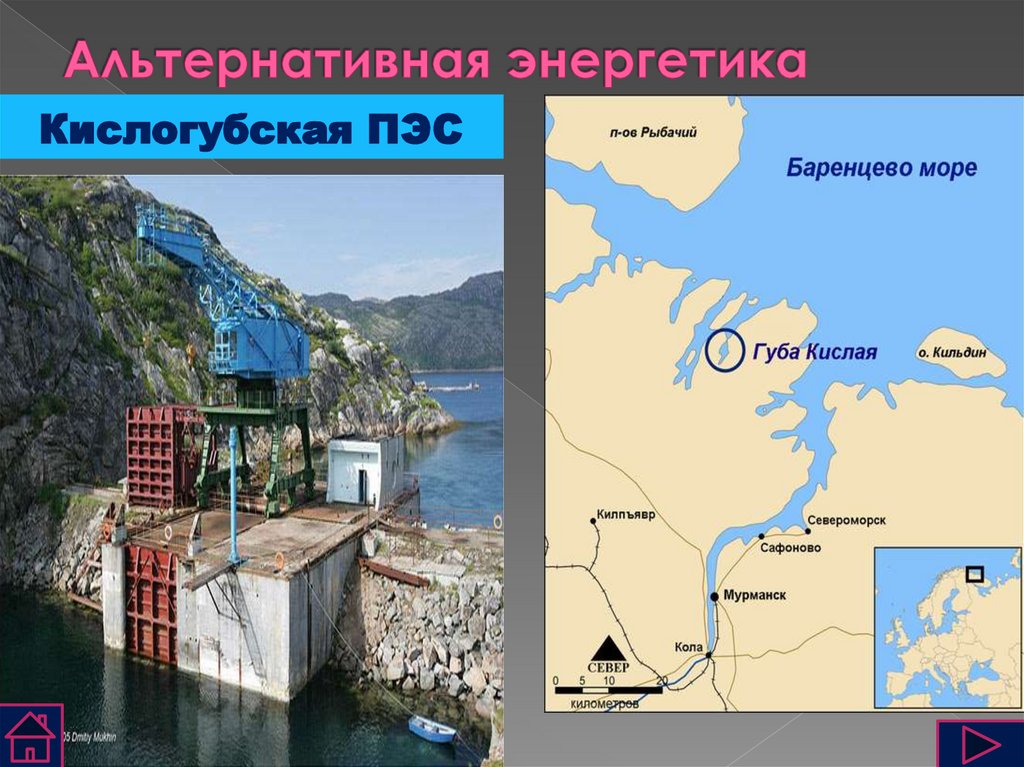

34. Альтернативная энергетика

Кислогубская ПЭС

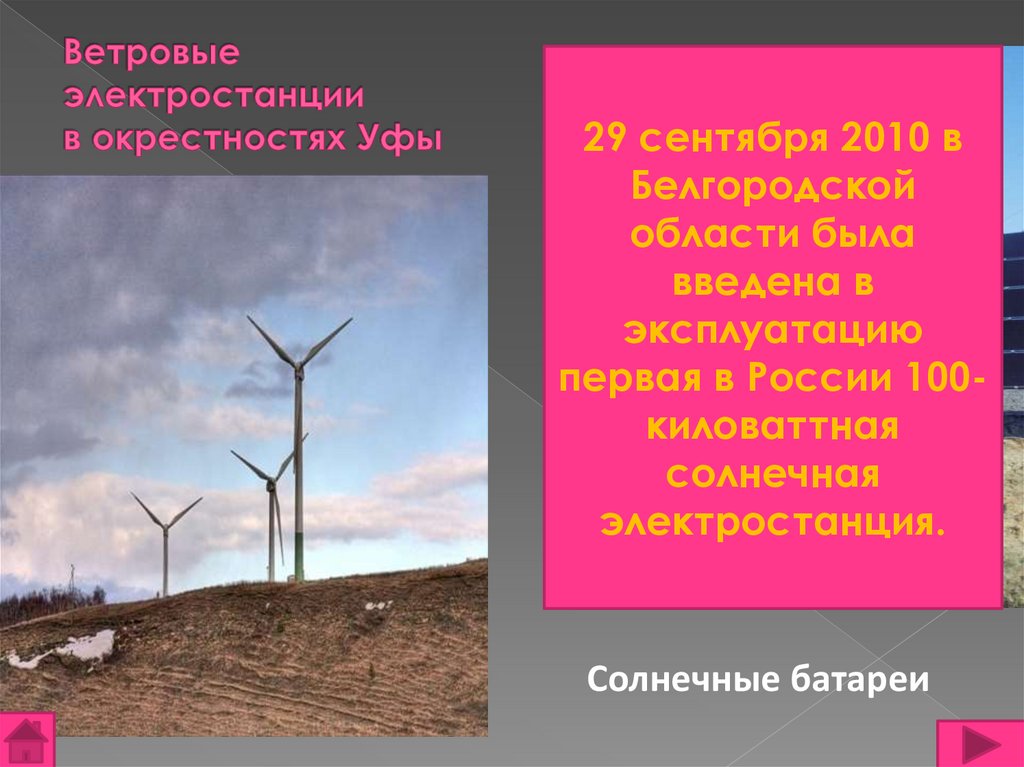

35. Ветровые электростанции в окрестностях Уфы

29 сентября 2010 в
Белгородской
области была
введена в
эксплуатацию
первая в России 100киловаттная
солнечная
электростанция.
Солнечные батареи

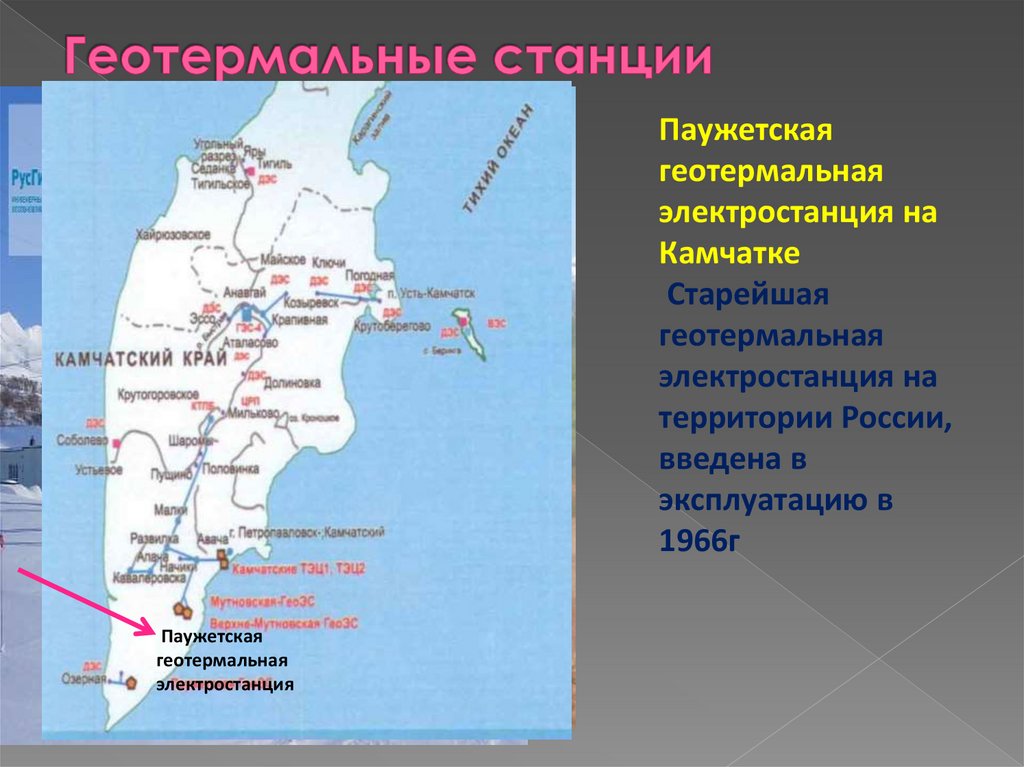

36. Геотермальные станции

Паужетская
геотермальная
электростанция на
Камчатке
Старейшая
геотермальная
электростанция на
территории России,
введена в
эксплуатацию в
1966г
Паужетская
геотермальная
электростанция

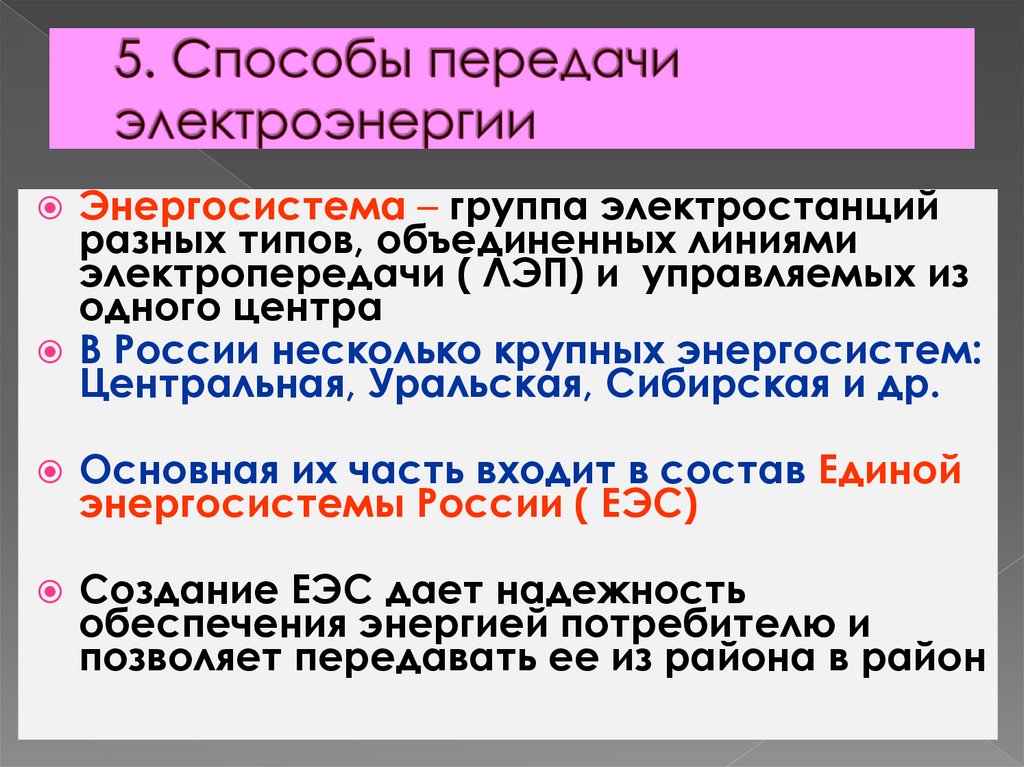

37. 5. Способы передачи электроэнергии

Энергосистема – группа электростанций
разных типов, объединенных линиями
электропередачи ( ЛЭП) и управляемых из
одного центра
В России несколько крупных энергосистем:
Центральная, Уральская, Сибирская и др.
Основная их часть входит в состав Единой
энергосистемы России ( ЕЭС)
Создание ЕЭС дает надежность
обеспечения энергией потребителю и
позволяет передавать ее из района в район

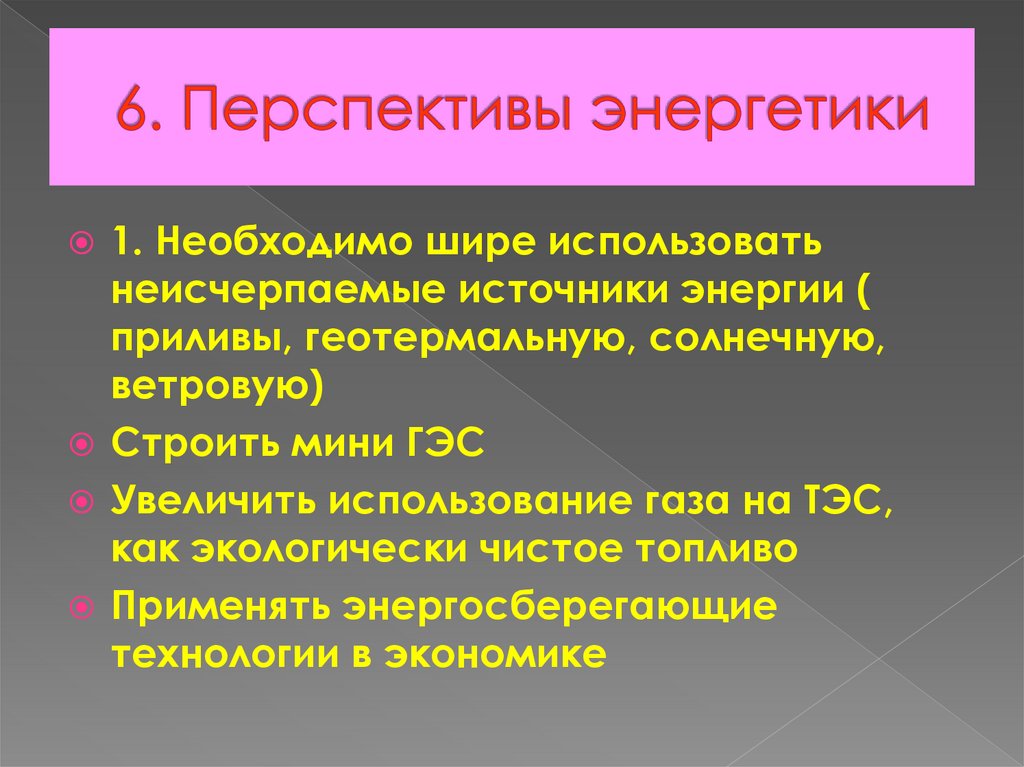

38. 6. Перспективы энергетики

1. Необходимо шире использовать
неисчерпаемые источники энергии (
приливы, геотермальную, солнечную,
ветровую)
Строить мини ГЭС
Увеличить использование газа на ТЭС,
как экологически чистое топливо
Применять энергосберегающие
технологии в экономике

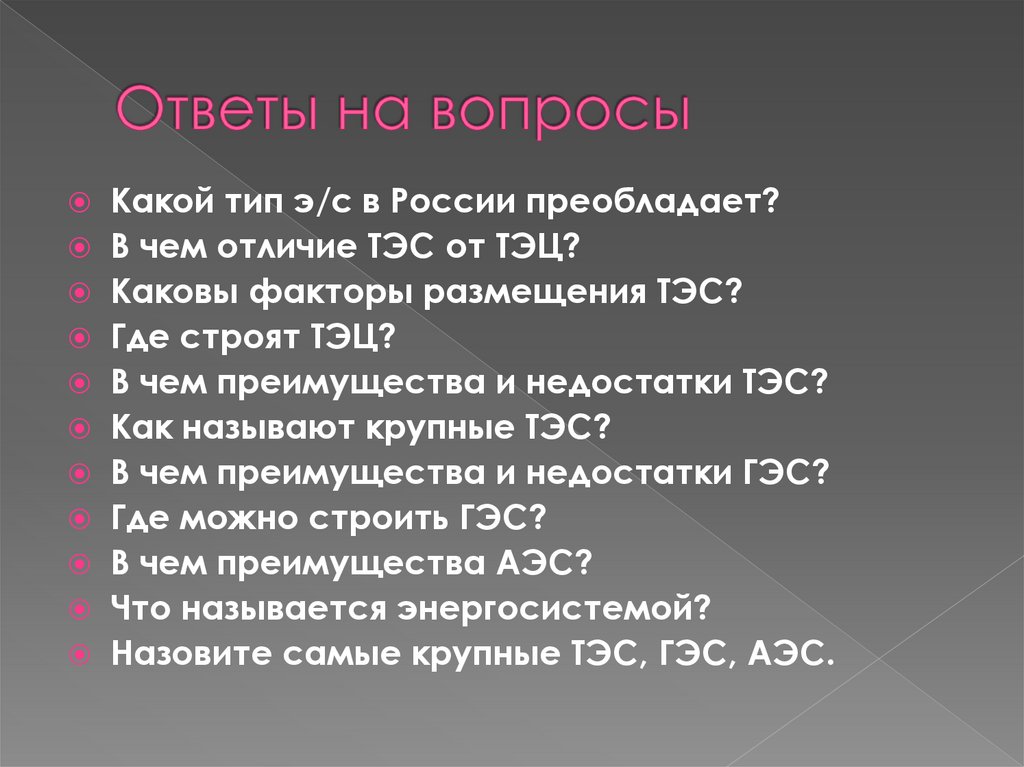

39. Ответы на вопросы

Какой тип э/с в России преобладает?
В чем отличие ТЭС от ТЭЦ?
Каковы факторы размещения ТЭС?
Где строят ТЭЦ?
В чем преимущества и недостатки ТЭС?
Как называют крупные ТЭС?
В чем преимущества и недостатки ГЭС?
Где можно строить ГЭС?
В чем преимущества АЭС?
Что называется энергосистемой?
Назовите самые крупные ТЭС, ГЭС, АЭС.
