2. Первое поколение ЭВМ (1945–1955)

ПЕРВОЕ ПОКОЛЕНИЕ ЭВМ (1945–1955)
ЭВМ на электронных лампах (высотой ~7 см)
занимали десятки квадратных метров и весили
тонны.
Лампы сильно нагревались и часто ломались,
требуя мощных систем охлаждения.
Единого системного блока не было; все
элементы размещались в шкафах, соединенных
проводами.

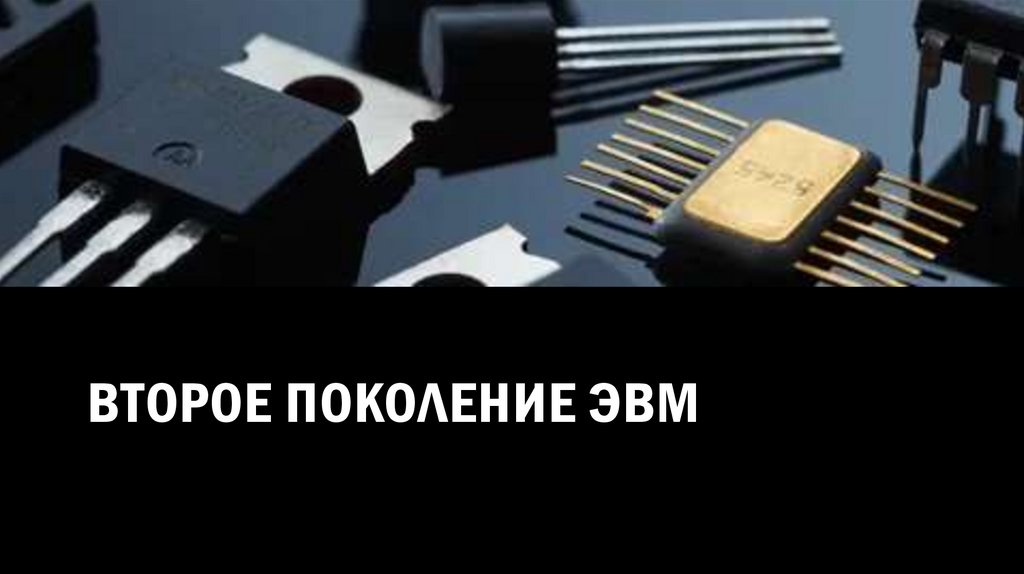

3. Второе поколение ЭВМ

ВТОРОЕ ПОКОЛЕНИЕ ЭВМ

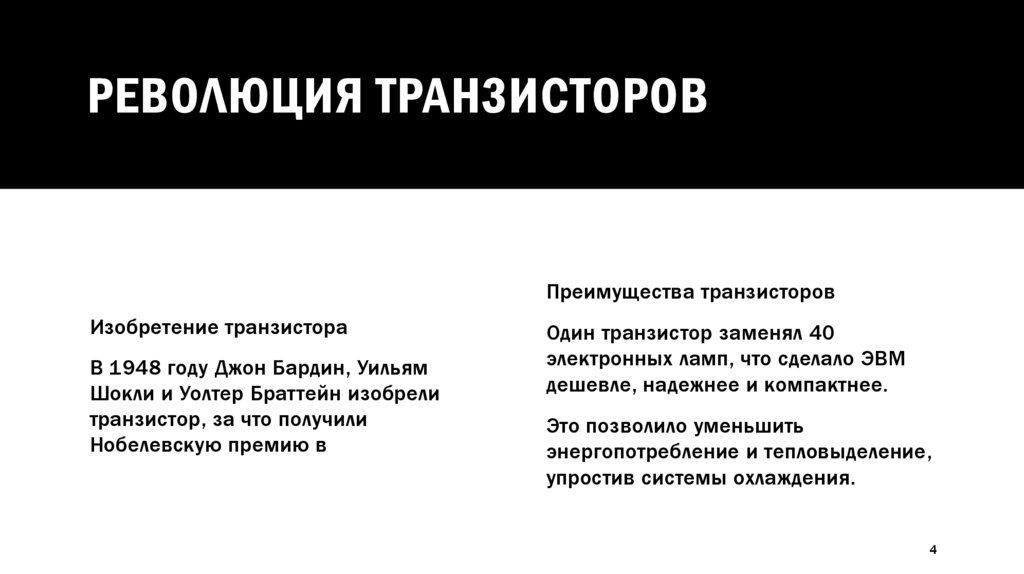

4. Революция транзисторов

РЕВОЛЮЦИЯ ТРАНЗИСТОРОВ
Преимущества транзисторов
Изобретение транзистора
В 1948 году Джон Бардин, Уильям
Шокли и Уолтер Браттейн изобрели
транзистор, за что получили
Нобелевскую премию в
Один транзистор заменял 40
электронных ламп, что сделало ЭВМ
дешевле, надежнее и компактнее.
Это позволило уменьшить
энергопотребление и тепловыделение,
упростив системы охлаждения.
4

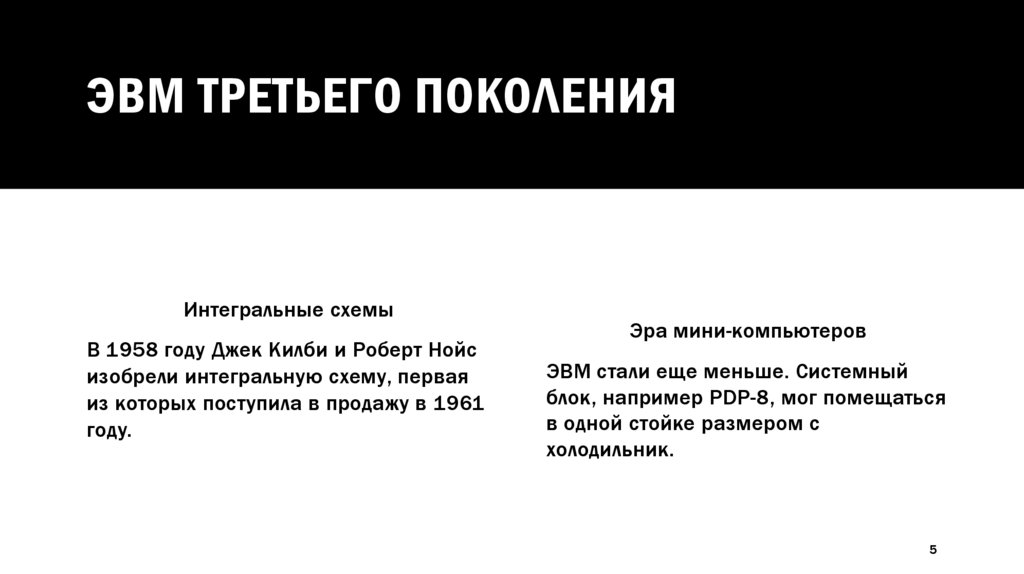

5. ЭВМ третьего поколения

ЭВМ ТРЕТЬЕГО ПОКОЛЕНИЯ
Интегральные схемы
В 1958 году Джек Килби и Роберт Нойс
изобрели интегральную схему, первая
из которых поступила в продажу в 1961
году.
Эра мини-компьютеров
ЭВМ стали еще меньше. Системный
блок, например PDP-8, мог помещаться
в одной стойке размером с
холодильник.
5

6. Четвертое поколение ЭВМ

ЧЕТВЕРТОЕ
ПОКОЛЕНИЕ ЭВМ
Персональная революция
ОБРАЗЕЦ ТЕКСТА НИЖНЕГО КОЛОНТИТУЛА

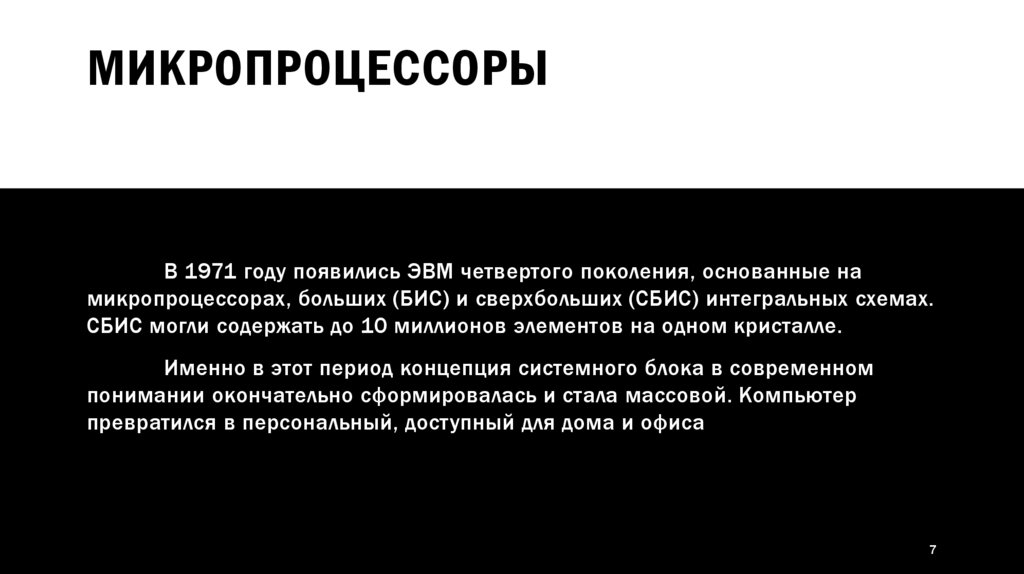

7. Микропроцессоры

МИКРОПРОЦЕССОРЫ
В 1971 году появились ЭВМ четвертого поколения, основанные на
микропроцессорах, больших (БИС) и сверхбольших (СБИС) интегральных схемах.
СБИС могли содержать до 10 миллионов элементов на одном кристалле.
Именно в этот период концепция системного блока в современном
понимании окончательно сформировалась и стала массовой. Компьютер
превратился в персональный, доступный для дома и офиса
7

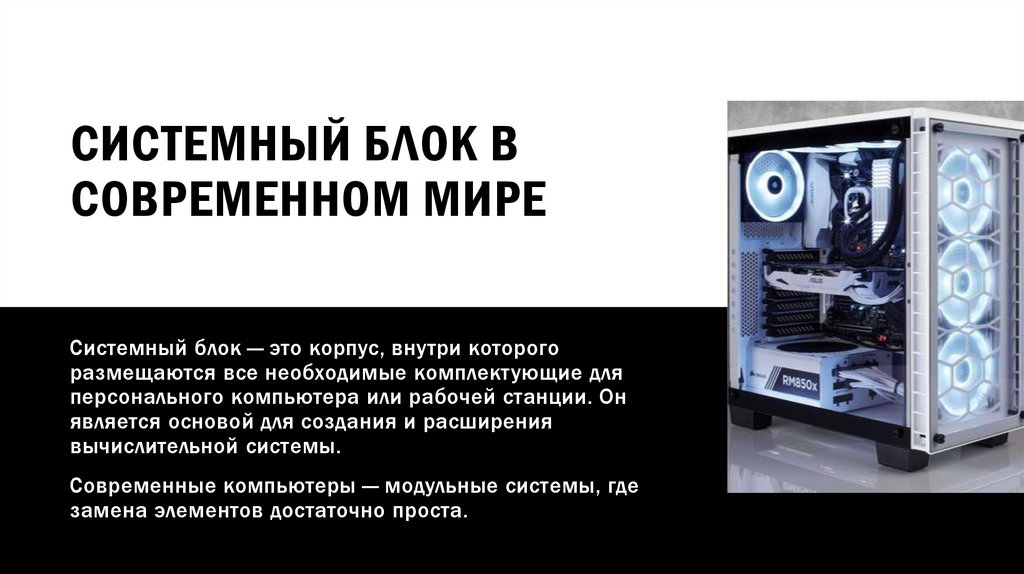

8. Системный блок в современном мире

СИСТЕМНЫЙ БЛОК В
СОВРЕМЕННОМ МИРЕ
Системный блок — это корпус, внутри которого
размещаются все необходимые комплектующие для
персонального компьютера или рабочей станции. Он
является основой для создания и расширения
вычислительной системы.
Современные компьютеры — модульные системы, где
замена элементов достаточно проста.

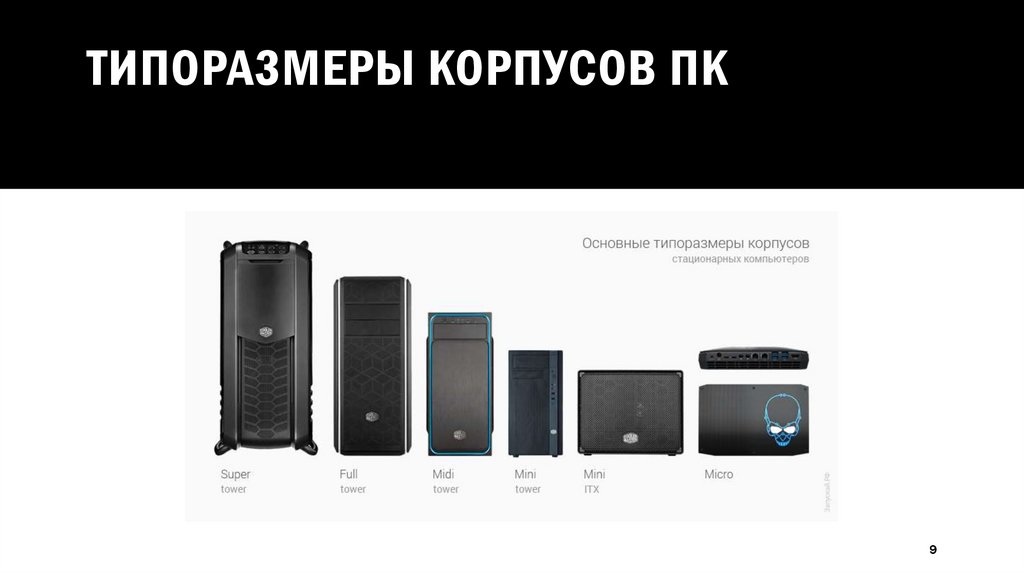

9. Типоразмеры корпусов ПК

ТИПОРАЗМЕРЫ КОРПУСОВ ПК
9

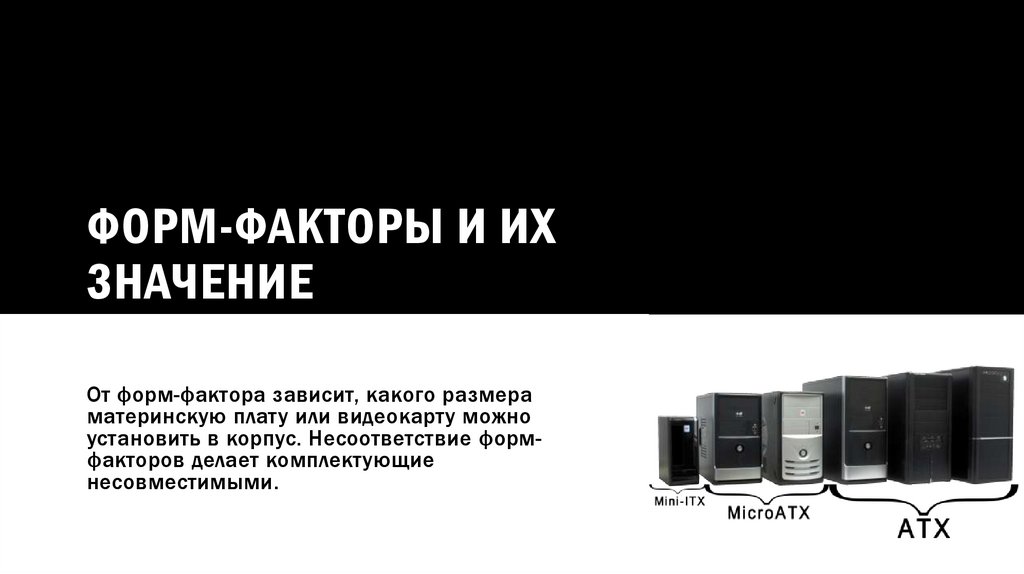

10. Форм-факторы и их значение

ФОРМ-ФАКТОРЫ И ИХ
ЗНАЧЕНИЕ
От форм-фактора зависит, какого размера
материнскую плату или видеокарту можно
установить в корпус. Несоответствие формфакторов делает комплектующие
несовместимыми.

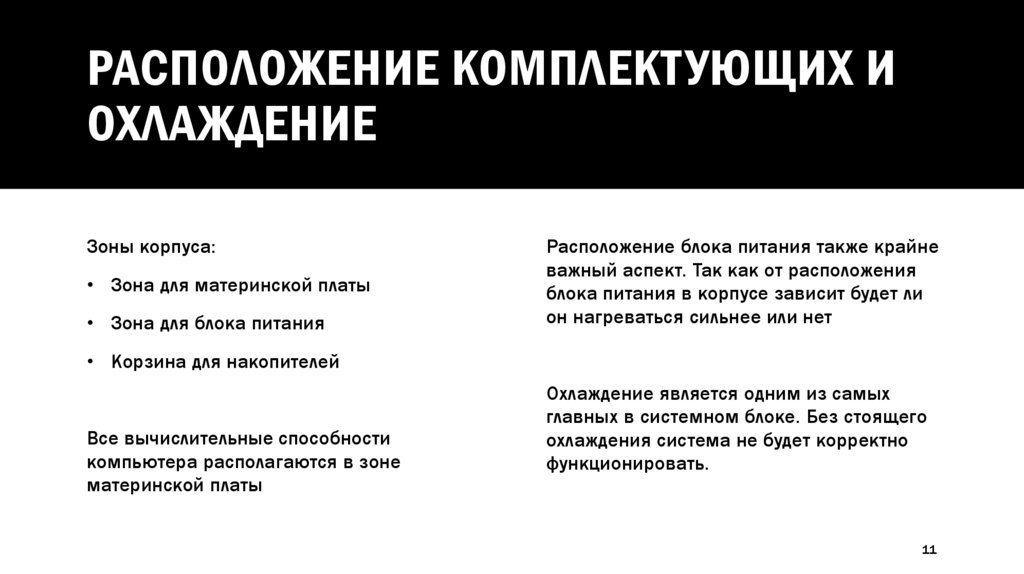

11. Расположение комплектующих и охлаждение

РАСПОЛОЖЕНИЕ КОМПЛЕКТУЮЩИХ И
ОХЛАЖДЕНИЕ
Зоны корпуса:
• Зона для материнской платы
• Зона для блока питания
Расположение блока питания также крайне
важный аспект. Так как от расположения
блока питания в корпусе зависит будет ли
он нагреваться сильнее или нет
• Корзина для накопителей
Все вычислительные способности
компьютера располагаются в зоне
материнской платы
Охлаждение является одним из самых
главных в системном блоке. Без стоящего
охлаждения система не будет корректно
функционировать.
11
