1.

Тема 5.
ОСНОВИ ТОПОГРАФІЇ
Заняття 2.
ТОПОГРАФІЧНІ ТА СПЕЦІАЛЬНІ
КАРТИ

2.

НАВЧАЛЬНІ ПИТАННЯ:
1. Розграфлення і номенклатура
топографічних карт та їх використання під
час підготовки та ведення бойових дій.
2. Зображення місцевих предметів на
топографічник картах.
3. Спеціальні карти.

3.

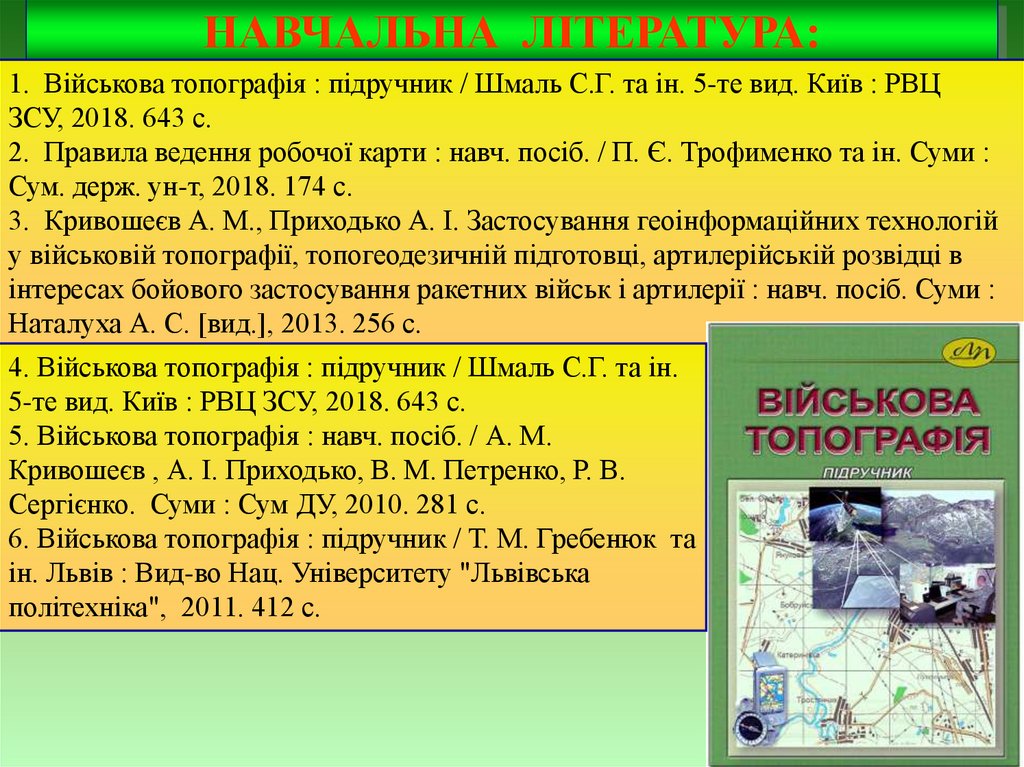

НАВЧАЛЬНА ЛІТЕРАТУРА:
1. Військова топографія : підручник / Шмаль С.Г. та ін. 5-те вид. Київ : РВЦ
ЗСУ, 2018. 643 с.
2. Правила ведення робочої карти : навч. посіб. / П. Є. Трофименко та ін. Суми :
Сум. держ. ун-т, 2018. 174 с.
3. Кривошеєв А. М., Приходько А. І. Застосування геоінформаційних технологій
у військовій топографії, топогеодезичній підготовці, артилерійській розвідці в
інтересах бойового застосування ракетних військ і артилерії : навч. посіб. Суми :
Наталуха А. С. [вид.], 2013. 256 с.
4. Військова топографія : підручник / Шмаль С.Г. та ін.
5-те вид. Київ : РВЦ ЗСУ, 2018. 643 с.
5. Військова топографія : навч. посіб. / А. М.
Кривошеєв , А. І. Приходько, В. М. Петренко, Р. В.
Сергієнко. Суми : Сум ДУ, 2010. 281 с.
6. Військова топографія : підручник / Т. М. Гребенюк та
ін. Львів : Вид-во Нац. Університету "Львівська
політехніка", 2011. 412 с.

4.

1. Розграфлення і номенклатура
топографічних карт та їх
використання під час підготовки та
ведення бойових дій.

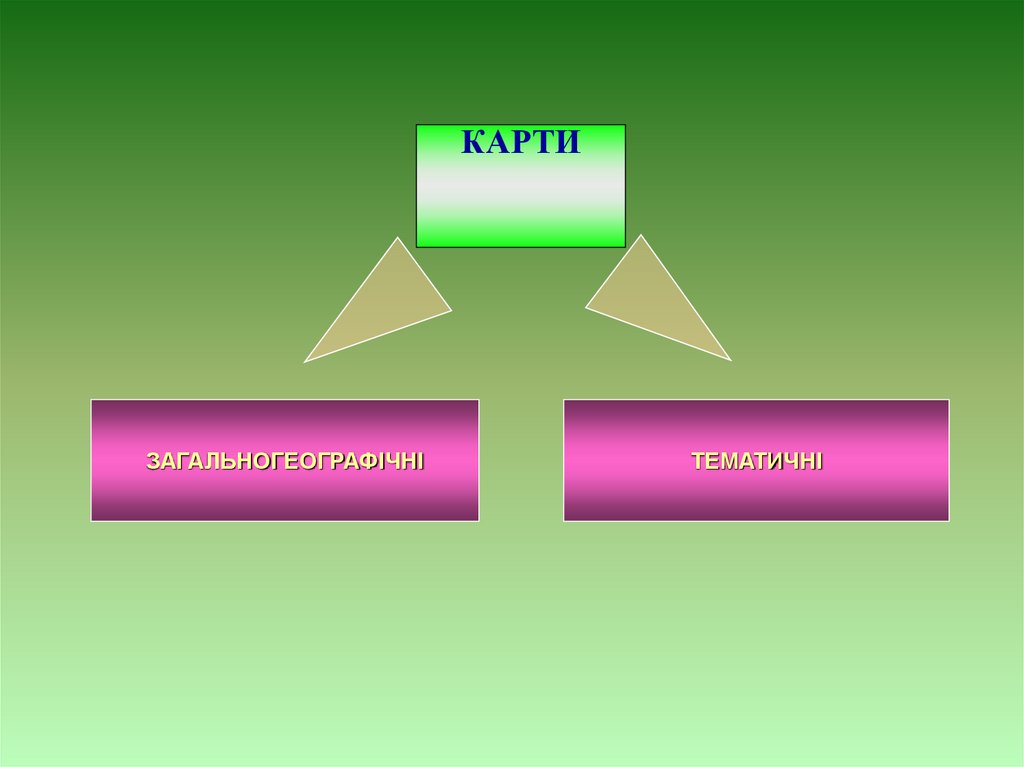

5.

КАРТИ
ЗАГАЛЬНОГЕОГРАФІЧНІ
ТЕМАТИЧНІ

6.

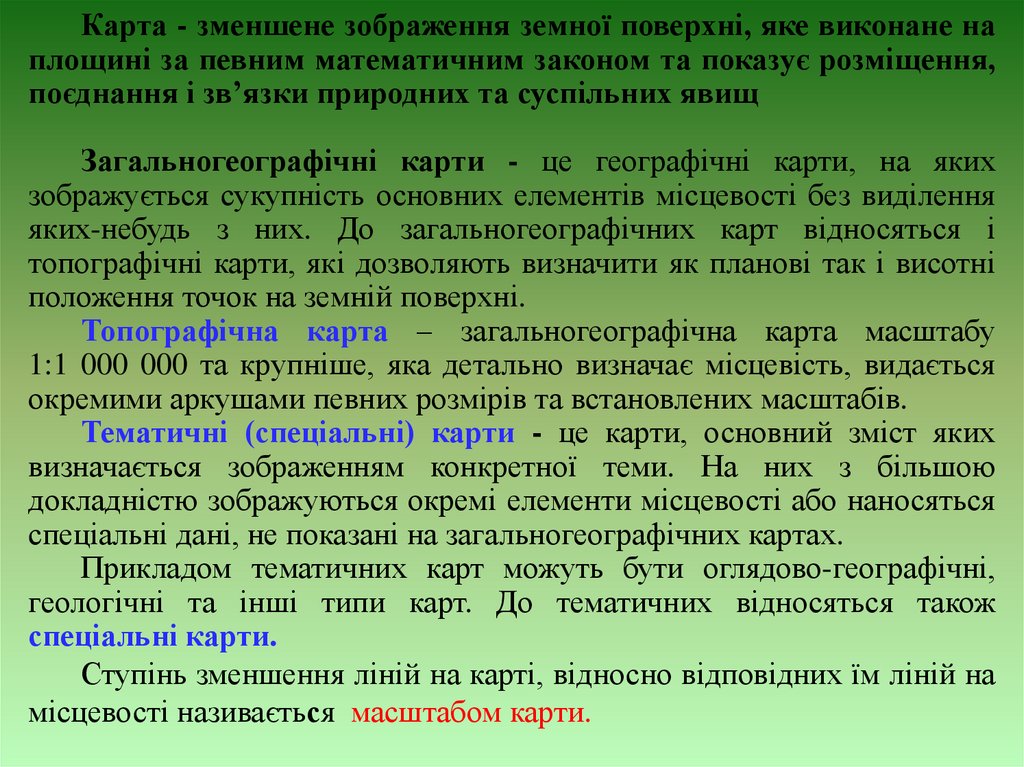

Карта - зменшене зображення земної поверхні, яке виконане на
площині за певним математичним законом та показує розміщення,
поєднання і зв’язки природних та суспільних явищ
Загальногеографічні карти - це географічні карти, на яких
зображується сукупність основних елементів місцевості без виділення
яких-небудь з них. До загальногеографічних карт відносяться і
топографічні карти, які дозволяють визначити як планові так і висотні
положення точок на земній поверхні.
Топографічна карта – загальногеографічна карта масштабу
1:1 000 000 та крупніше, яка детально визначає місцевість, видається
окремими аркушами певних розмірів та встановлених масштабів.
Тематичні (спеціальні) карти - це карти, основний зміст яких
визначається зображенням конкретної теми. На них з більшою
докладністю зображуються окремі елементи місцевості або наносяться
спеціальні дані, не показані на загальногеографічних картах.
Прикладом тематичних карт можуть бути оглядово-географічні,
геологічні та інші типи карт. До тематичних відносяться також
спеціальні карти.
Ступінь зменшення ліній на карті, відносно відповідних їм ліній на
місцевості називається масштабом карти.

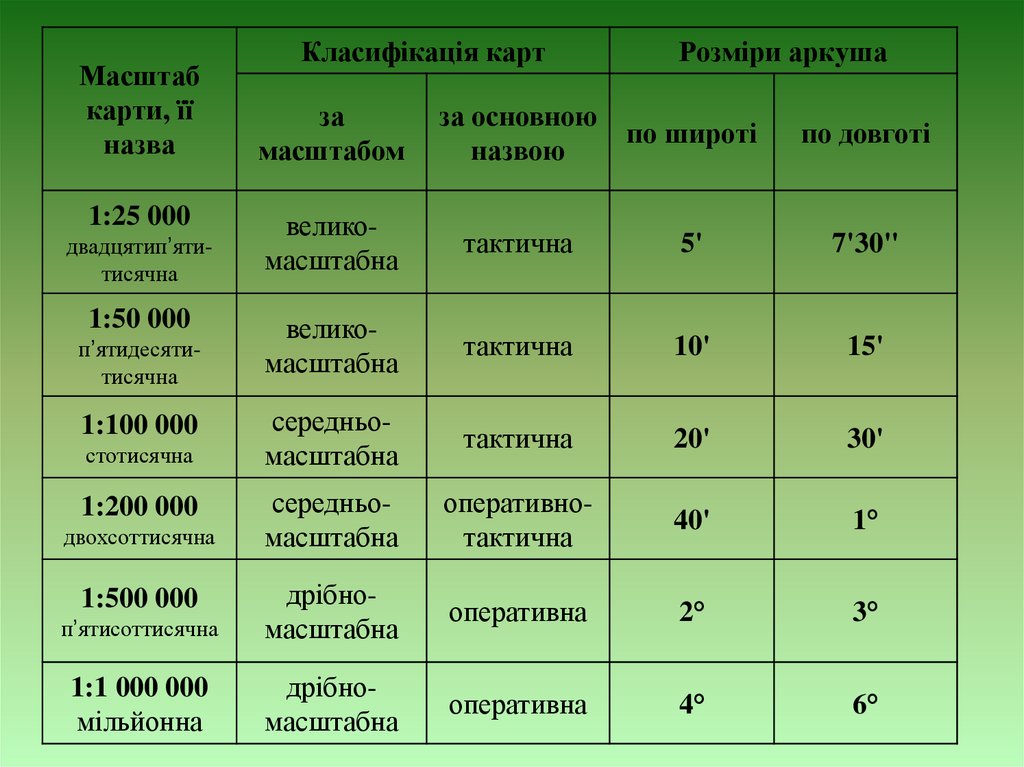

7.

Масштаб
карти, її
назва
Класифікація карт
Розміри аркуша
за
масштабом
за основною
назвою
по широті
по довготі
великомасштабна
тактична
5'
7'30"
великомасштабна
тактична
10'
15'
середньомасштабна
тактична
20'
30'
середньомасштабна
оперативнотактична
40'
1°
п’ятисоттисячна
дрібномасштабна
оперативна
2°
3°
1:1 000 000
мільйонна
дрібномасштабна
оперативна
4°
6°
1:25 000
двадцятип’ятитисячна
1:50 000
п’ятидесятитисячна
1:100 000
стотисячна
1:200 000
двохсоттисячна
1:500 000

8.

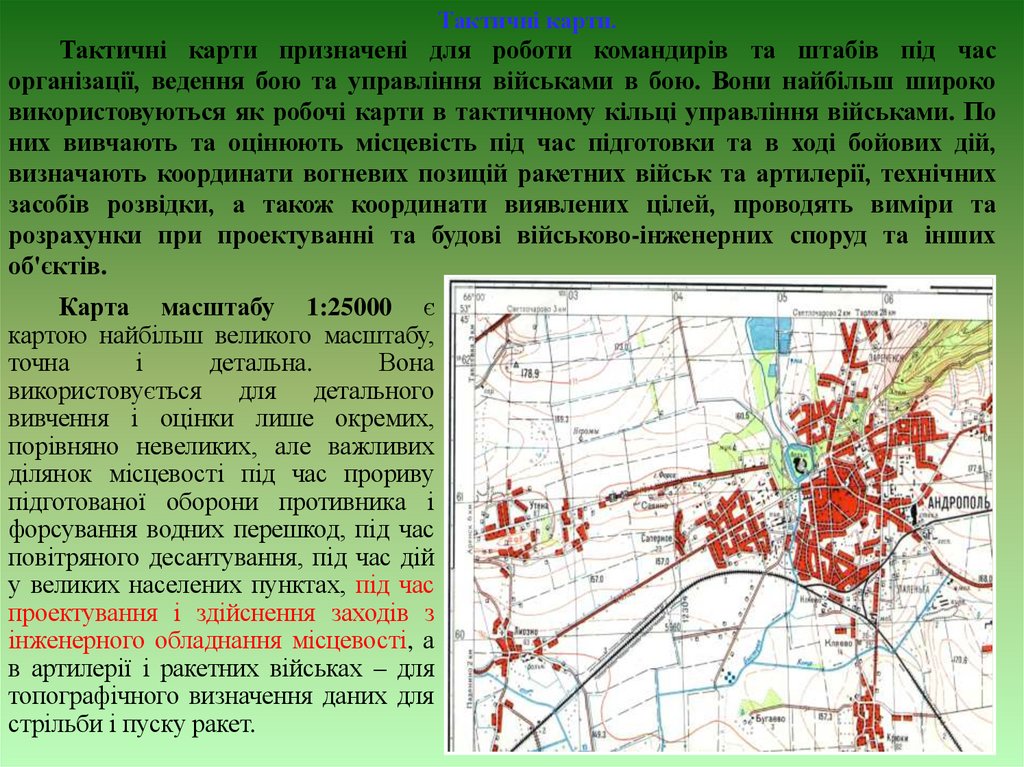

Тактичні карти.
Тактичні карти призначені для роботи командирів та штабів під час
організації, ведення бою та управління військами в бою. Вони найбільш широко
використовуються як робочі карти в тактичному кільці управління військами. По
них вивчають та оцінюють місцевість під час підготовки та в ході бойових дій,
визначають координати вогневих позицій ракетних військ та артилерії, технічних
засобів розвідки, а також координати виявлених цілей, проводять виміри та
розрахунки при проектуванні та будові військово-інженерних споруд та інших
об'єктів.
Карта масштабу 1:25000 є
картою найбільш великого масштабу,
точна
і
детальна.
Вона
використовується для детального
вивчення і оцінки лише окремих,
порівняно невеликих, але важливих
ділянок місцевості під час прориву
підготованої оборони противника і
форсування водних перешкод, під час
повітряного десантування, під час дій
у великих населених пунктах, під час
проектування і здійснення заходів з
інженерного обладнання місцевості, а
в артилерії і ракетних військах – для
топографічного визначення даних для
стрільби і пуску ракет.

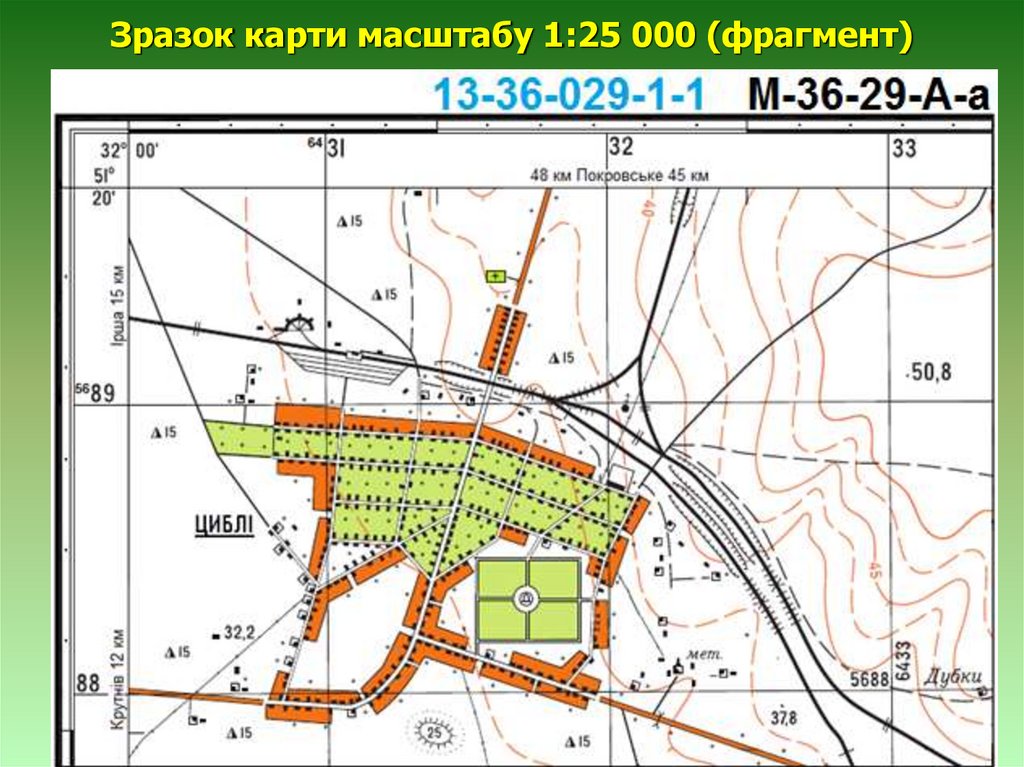

9. Зразок карти масштабу 1:25 000 (фрагмент)

Зразок карти масштабу 1:25 000 (фрагмент)

10.

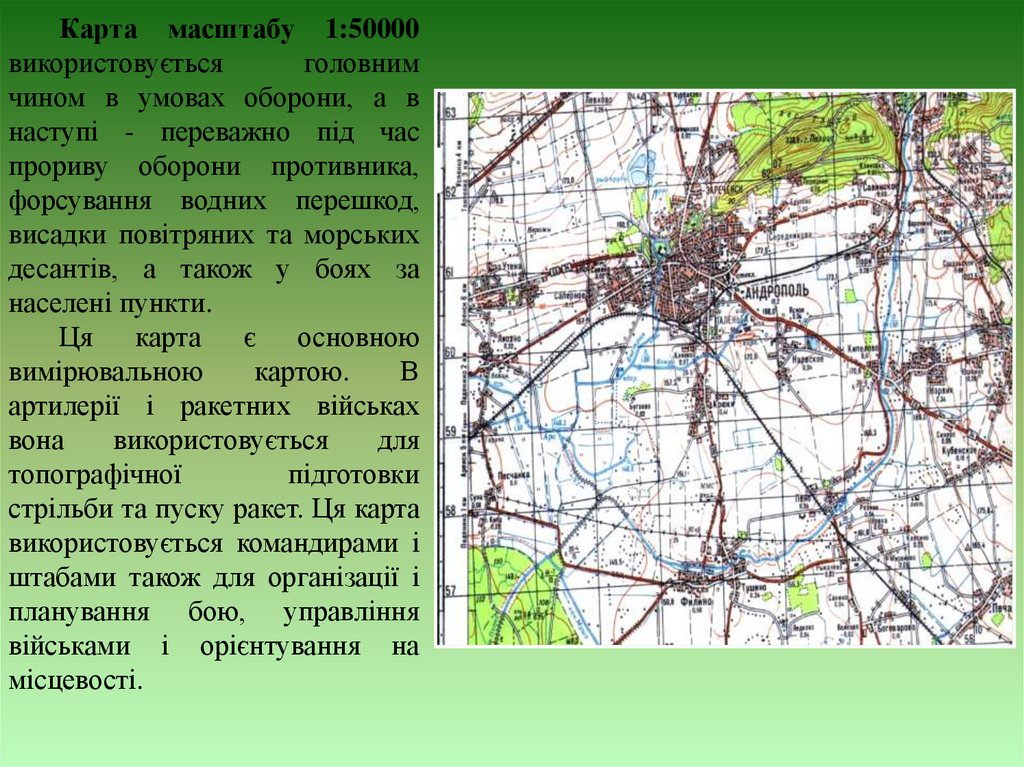

Карта масштабу 1:50000
використовується
головним
чином в умовах оборони, а в
наступі - переважно під час
прориву оборони противника,
форсування водних перешкод,
висадки повітряних та морських
десантів, а також у боях за
населені пункти.
Ця карта є основною
вимірювальною
картою.
В
артилерії і ракетних військах
вона
використовується
для
топографічної
підготовки
стрільби та пуску ракет. Ця карта
використовується командирами і
штабами також для організації і
планування бою, управління
військами і орієнтування на
місцевості.

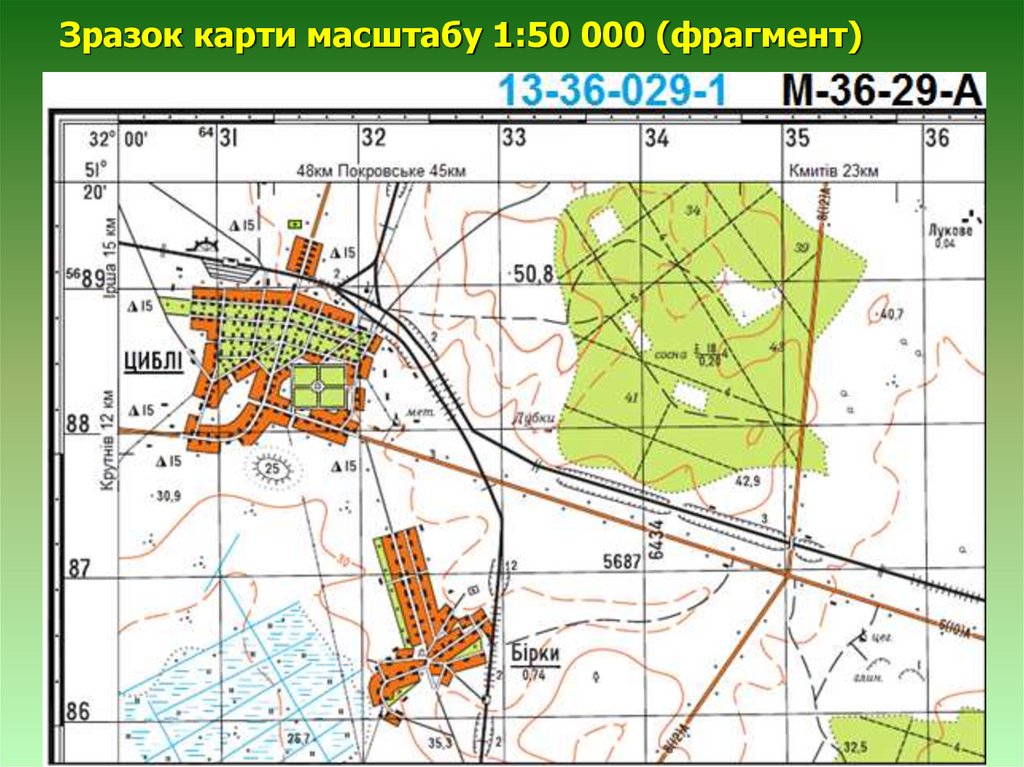

11. Зразок карти масштабу 1:50 000 (фрагмент)

Зразок карти масштабу 1:50 000 (фрагмент)

12.

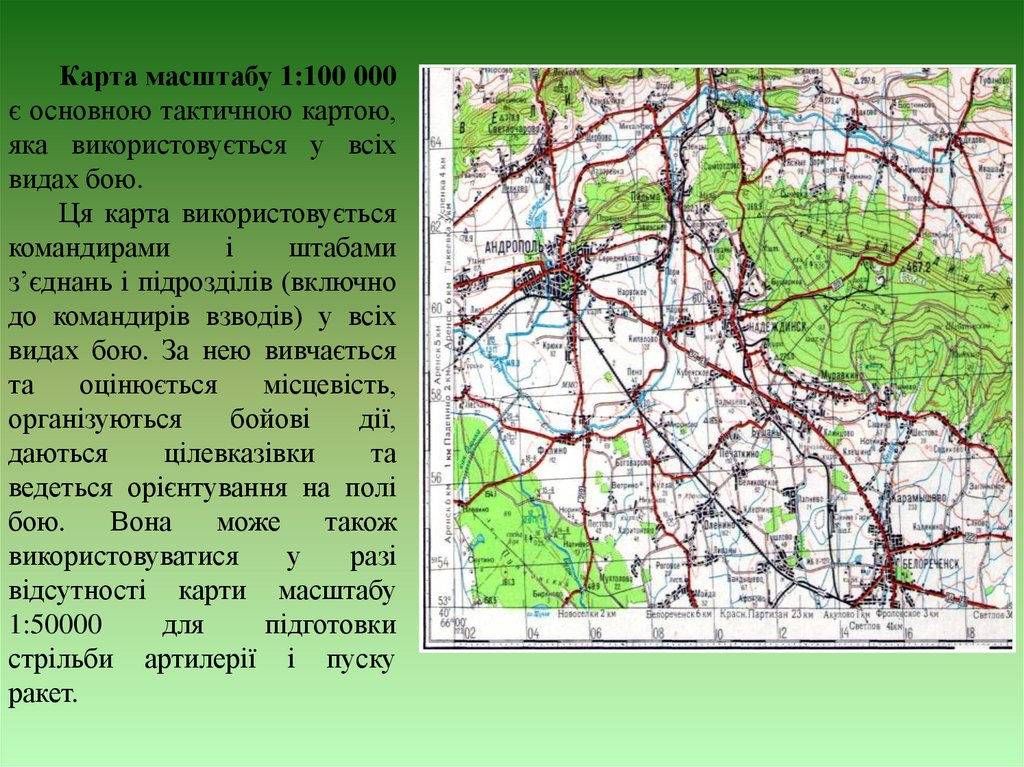

Карта масштабу 1:100 000
є основною тактичною картою,
яка використовується у всіх
видах бою.
Ця карта використовується
командирами
і
штабами
з’єднань і підрозділів (включно
до командирів взводів) у всіх
видах бою. За нею вивчається
та
оцінюється
місцевість,
організуються
бойові
дії,
даються
цілевказівки
та
ведеться орієнтування на полі
бою.
Вона
може
також
використовуватися
у
разі
відсутності карти масштабу
1:50000
для
підготовки
стрільби артилерії і пуску
ракет.

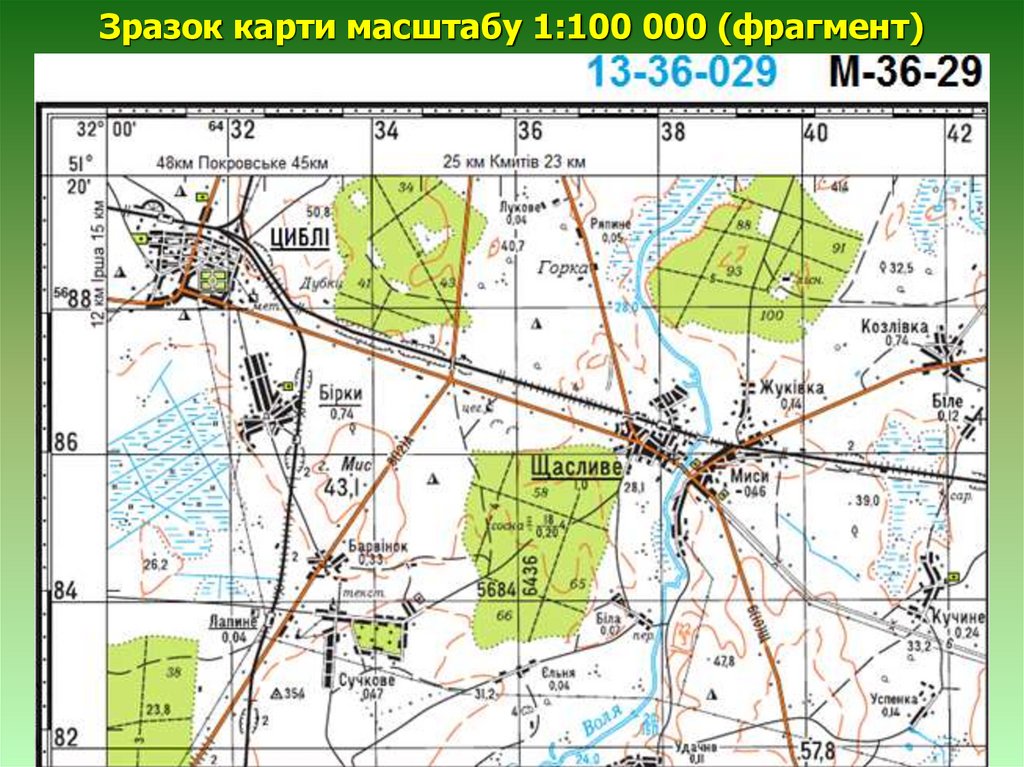

13. Зразок карти масштабу 1:100 000 (фрагмент)

Зразок карти масштабу 1:100 000 (фрагмент)

14.

Оперативні карти.
Призначені для планування бойових дій та управління військами в бою, а
також для оперативної роботи штабів.
Карти масштабу 1:200000 призначені для
вивчення та оцінки місцевості при плануванні
та підготовці бойових дій всіх видів Збройних
Сил та родів військ, управління військами в
операції (в бою) і плануванні пересування
військ. До карт цього масштабу додається
довідка про місцевість, яка в узагальненому та
систематизованому вигляді містить необхідні
додаткові знання про місцевість та окремі
найбільш важливі її об'єкти, які не можуть бути
відображені на самій карті.
Ця карта використовується головним чином
для оперативної роботи штабів, а також всіма
родами військ під час планування і здійснення
пересування військ. По цій карті можна вивчати
загальний
характер
рельєфу
місцевості,
дорожньої мережі, водних рубежів, лісових
масивів, великих населених пунктів. Вона
особливо зручна як дорожня карта, оскільки на
ній досить наочна і достатньо повно для
орієнтування на місцевості відображається
дорожня мережа і характеризується її
придатність для руху автотранспорту і бойової
техніки.

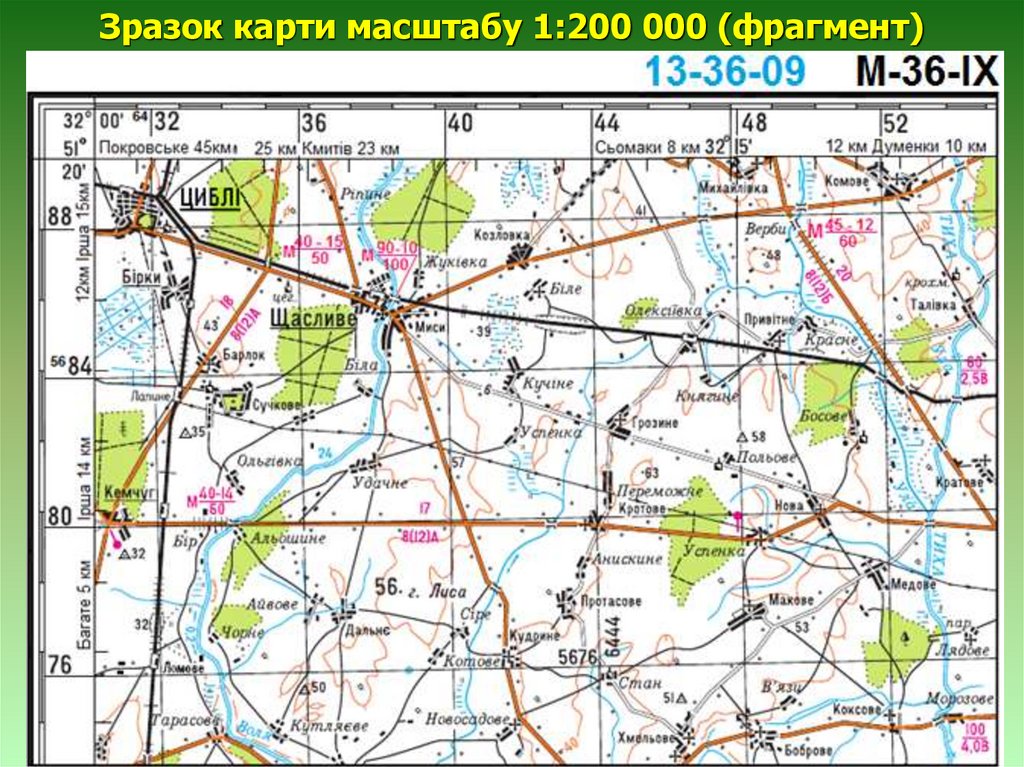

15. Зразок карти масштабу 1:200 000 (фрагмент)

Зразок карти масштабу 1:200 000 (фрагмент)

16.

Карта масштабу 1:500000
призначена для вивчення та оцінки
фізико-географічних особливостей
місцевості під час підготовки та
веденні операцій. Вона може бути
використана як дорожня карта для
пересування
(перегрупування)
військ, а фронтовою авіацією - як
польотна карта.

17.

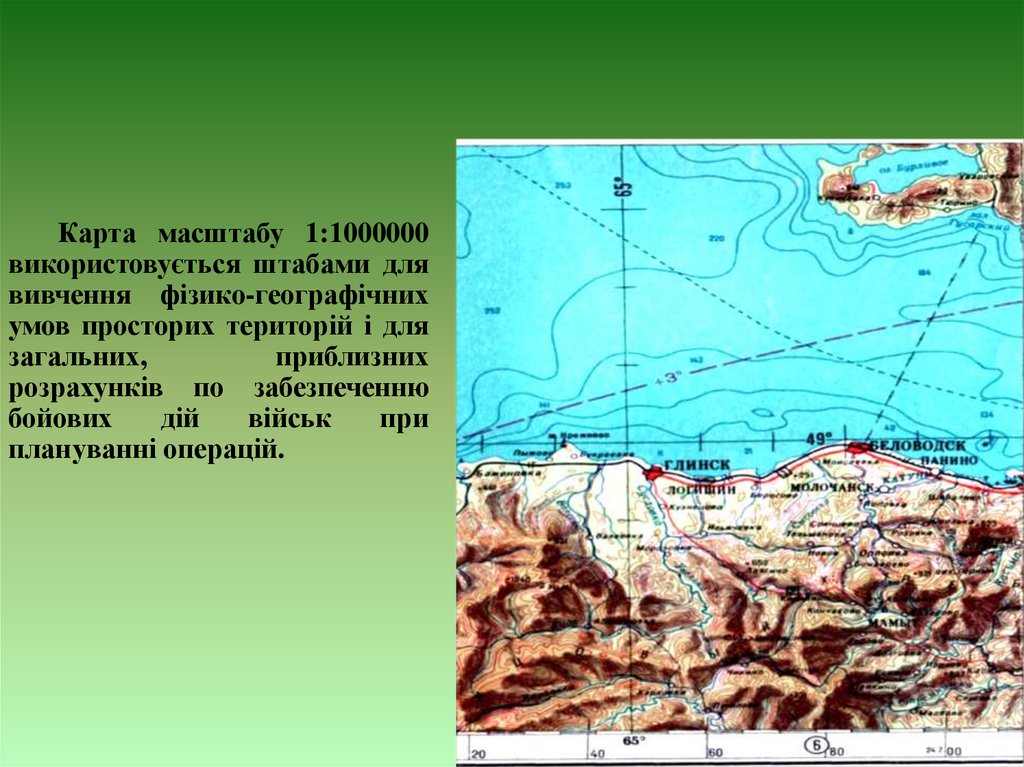

Карта масштабу 1:1000000
використовується штабами для
вивчення фізико-географічних
умов просторих територій і для
загальних,
приблизних
розрахунків по забезпеченню
бойових
дій
військ
при
плануванні операцій.

18.

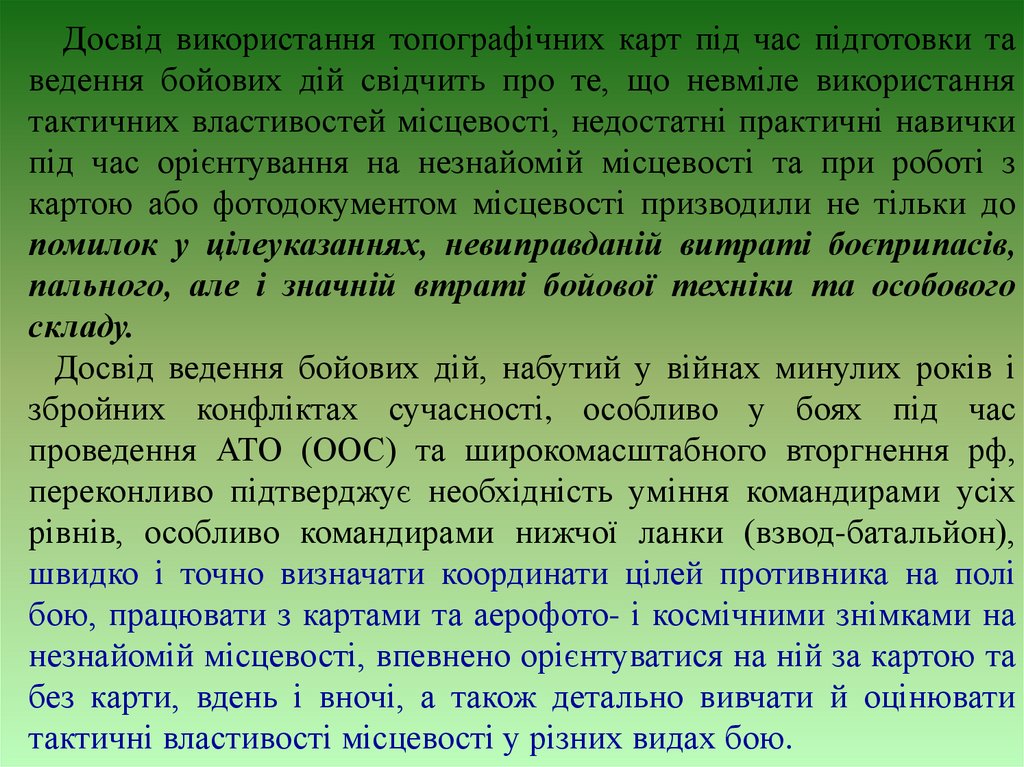

Досвід використання топографічних карт під час підготовки та
ведення бойових дій свідчить про те, що невміле використання
тактичних властивостей місцевості, недостатні практичні навички
під час орієнтування на незнайомій місцевості та при роботі з
картою або фотодокументом місцевості призводили не тільки до
помилок у цілеуказаннях, невиправданій витраті боєприпасів,
пального, але і значній втраті бойової техніки та особового
складу.
Досвід ведення бойових дій, набутий у війнах минулих років і
збройних конфліктах сучасності, особливо у боях під час
проведення АТО (ООС) та широкомасштабного вторгнення рф,
переконливо підтверджує необхідність уміння командирами усіх
рівнів, особливо командирами нижчої ланки (взвод-батальйон),
швидко і точно визначати координати цілей противника на полі
бою, працювати з картами та аерофото- і космічними знімками на
незнайомій місцевості, впевнено орієнтуватися на ній за картою та
без карти, вдень і вночі, а також детально вивчати й оцінювати
тактичні властивості місцевості у різних видах бою.

19.

2. Зображення місцевих предметів на
топографічник картах.

20.

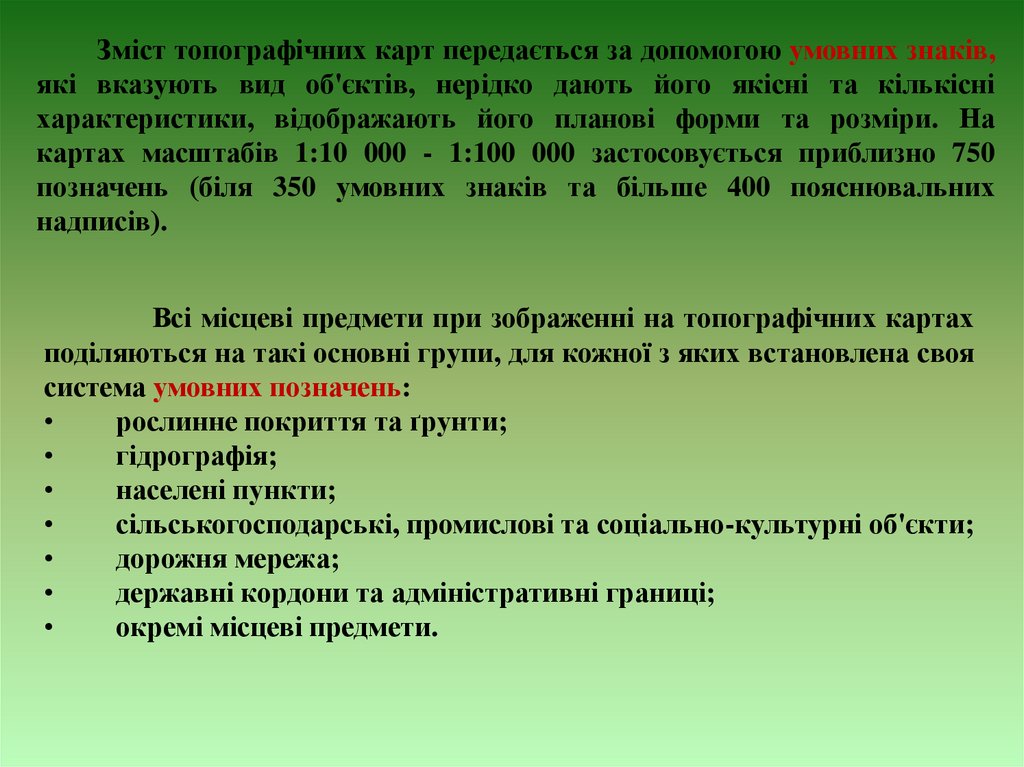

Зміст топографічних карт передається за допомогою умовних знаків,
які вказують вид об'єктів, нерідко дають його якісні та кількісні
характеристики, відображають його планові форми та розміри. На
картах масштабів 1:10 000 - 1:100 000 застосовується приблизно 750
позначень (біля 350 умовних знаків та більше 400 пояснювальних
надписів).
Всі місцеві предмети при зображенні на топографічних картах
поділяються на такі основні групи, для кожної з яких встановлена своя
система умовних позначень:
рослинне покриття та ґрунти;
гідрографія;
населені пункти;
сільськогосподарські, промислові та соціально-культурні об'єкти;
дорожня мережа;
державні кордони та адміністративні границі;
окремі місцеві предмети.

21.

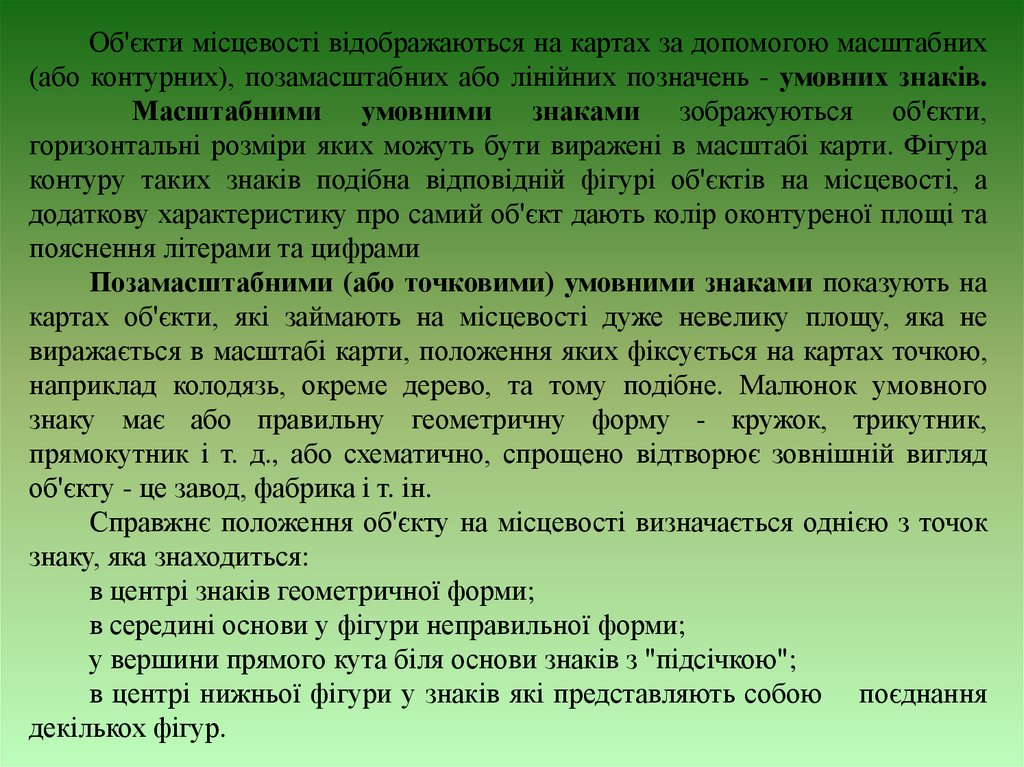

Об'єкти місцевості відображаються на картах за допомогою масштабних
(або контурних), позамасштабних або лінійних позначень - умовних знаків.
Масштабними умовними знаками зображуються об'єкти,
горизонтальні розміри яких можуть бути виражені в масштабі карти. Фігура
контуру таких знаків подібна відповідній фігурі об'єктів на місцевості, а
додаткову характеристику про самий об'єкт дають колір оконтуреної площі та
пояснення літерами та цифрами
Позамасштабними (або точковими) умовними знаками показують на
картах об'єкти, які займають на місцевості дуже невелику площу, яка не
виражається в масштабі карти, положення яких фіксується на картах точкою,
наприклад колодязь, окреме дерево, та тому подібне. Малюнок умовного
знаку має або правильну геометричну форму - кружок, трикутник,
прямокутник і т. д., або схематично, спрощено відтворює зовнішній вигляд
об'єкту - це завод, фабрика і т. ін.
Справжнє положення об'єкту на місцевості визначається однією з точок
знаку, яка знаходиться:
в центрі знаків геометричної форми;
в середині основи у фігури неправильної форми;
у вершини прямого кута біля основи знаків з "підсічкою";
в центрі нижньої фігури у знаків які представляють собою поєднання
декількох фігур.

22.

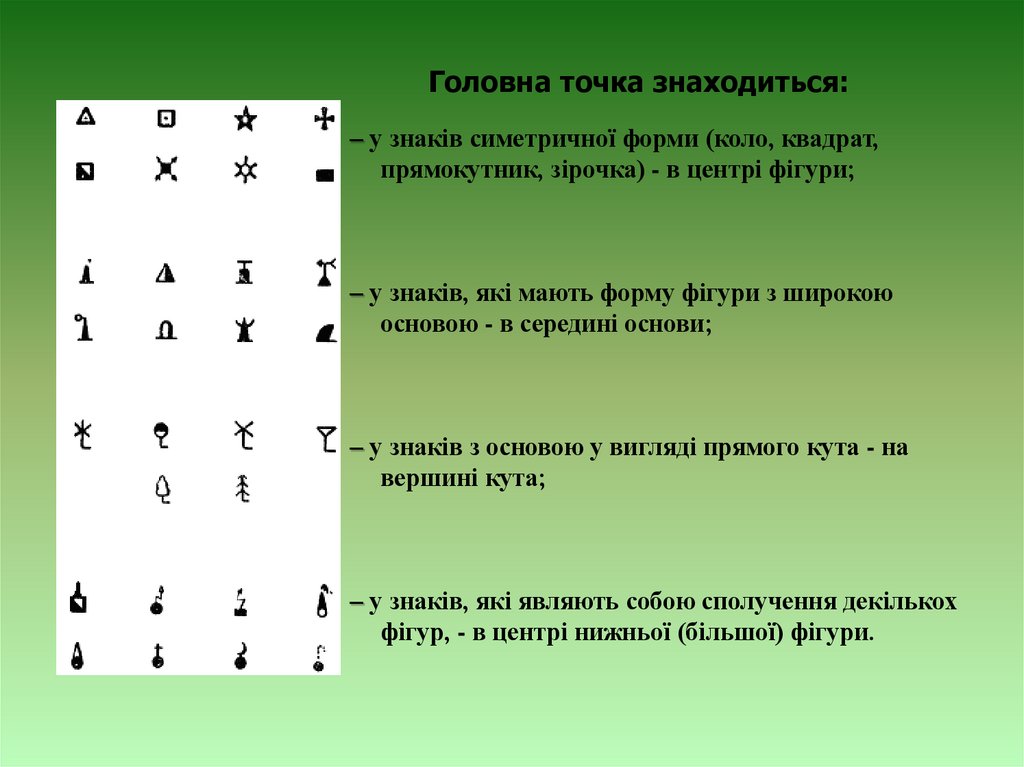

Головна точка знаходиться:
– у знаків симетричної форми (коло, квадрат,
прямокутник, зірочка) - в центрі фігури;
– у знаків, які мають форму фігури з широкою
основою - в середині основи;
– у знаків з основою у вигляді прямого кута - на
вершині кута;
– у знаків, які являють собою сполучення декількох
фігур, - в центрі нижньої (більшої) фігури.

23.

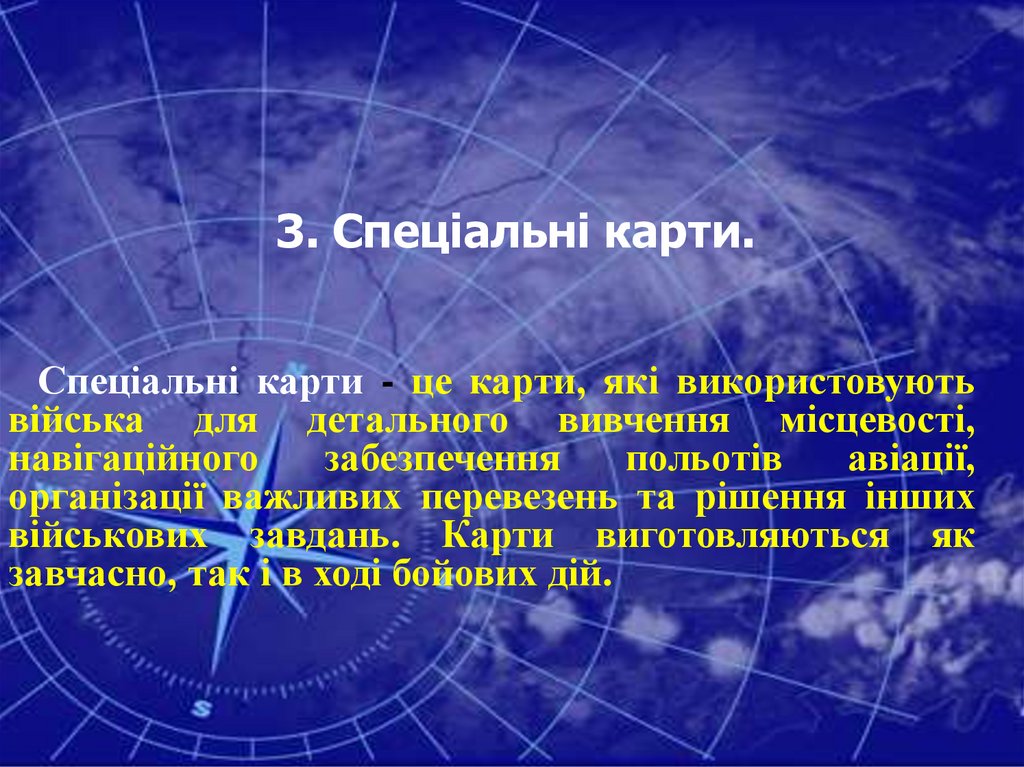

3. Спеціальні карти.
Спеціальні карти - це карти, які використовують
війська для детального вивчення місцевості,
навігаційного
забезпечення
польотів
авіації,
організації важливих перевезень та рішення інших
військових завдань. Карти виготовляються як
завчасно, так і в ході бойових дій.

24.

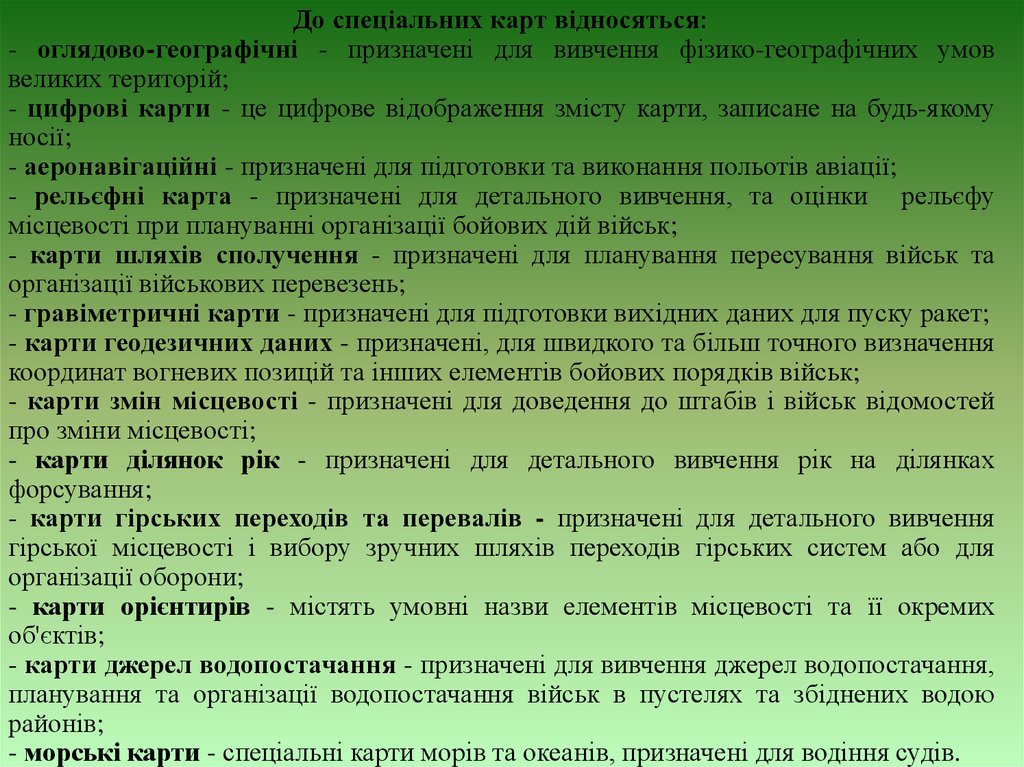

До спеціальних карт відносяться:
- оглядово-географічні - призначені для вивчення фізико-географічних умов
великих територій;

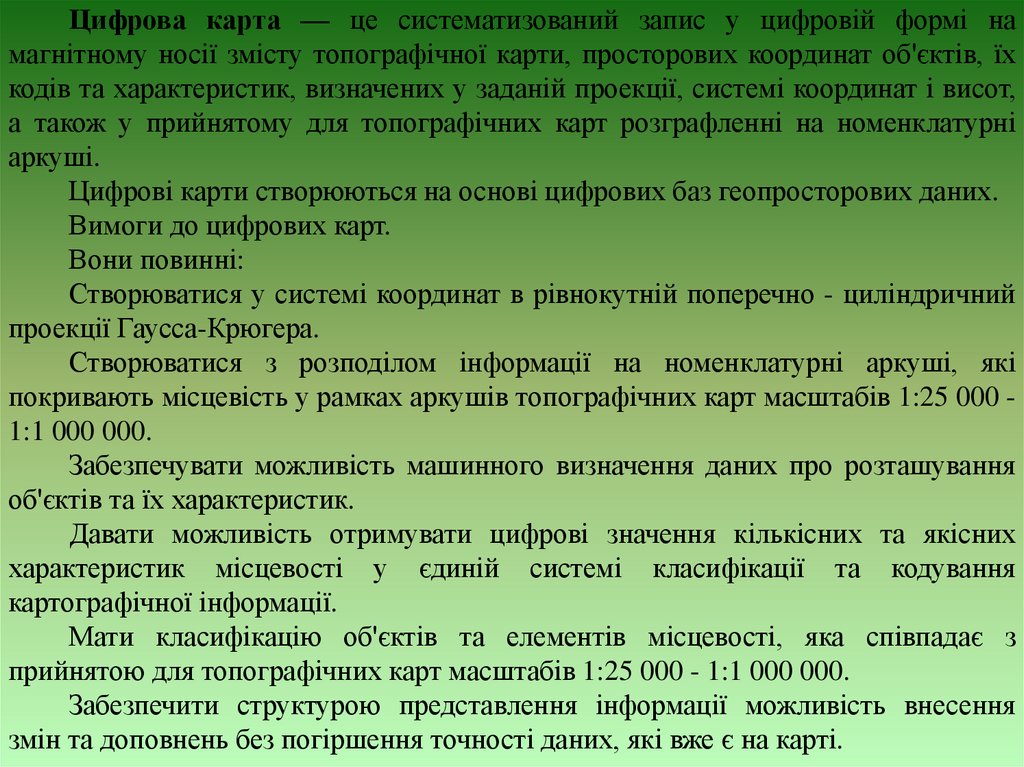

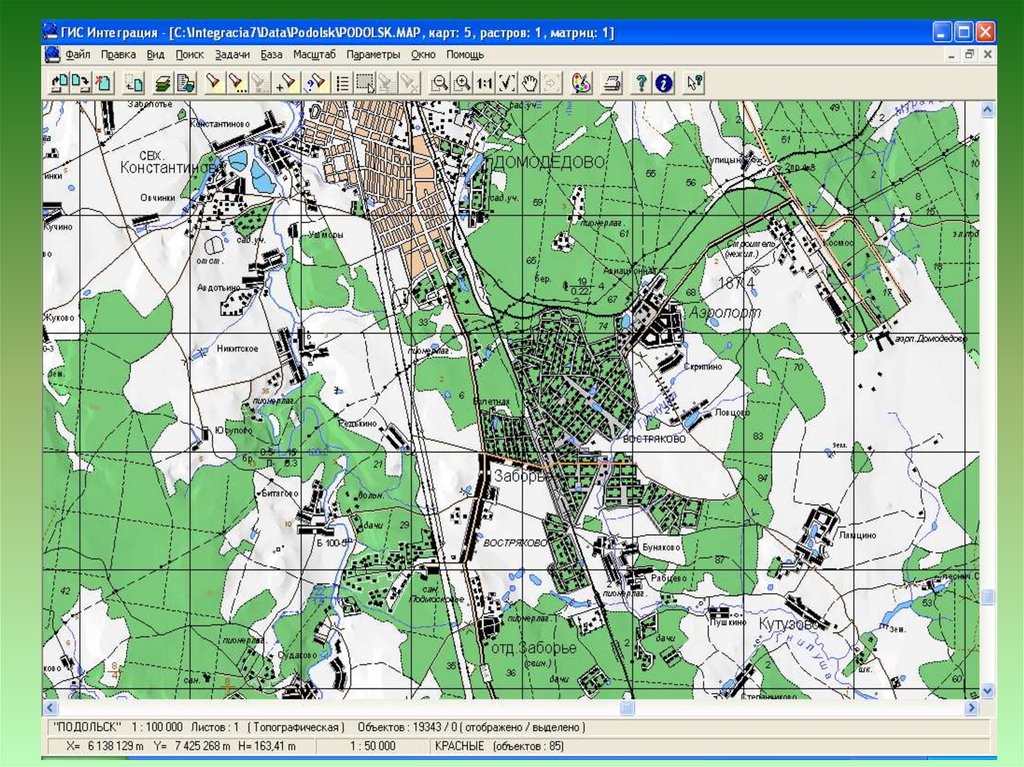

- цифрові карти - це цифрове відображення змісту карти, записане на будь-якому
носії;
- аеронавігаційні - призначені для підготовки та виконання польотів авіації;
- рельєфні карта - призначені для детального вивчення, та оцінки рельєфу
місцевості при плануванні організації бойових дій військ;
- карти шляхів сполучення - призначені для планування пересування військ та
організації військових перевезень;
- гравіметричні карти - призначені для підготовки вихідних даних для пуску ракет;
- карти геодезичних даних - призначені, для швидкого та більш точного визначення
координат вогневих позицій та інших елементів бойових порядків військ;
- карти змін місцевості - призначені для доведення до штабів і військ відомостей
про зміни місцевості;
- карти ділянок рік - призначені для детального вивчення рік на ділянках
форсування;
- карти гірських переходів та перевалів - призначені для детального вивчення
гірської місцевості і вибору зручних шляхів переходів гірських систем або для
організації оборони;
- карти орієнтирів - містять умовні назви елементів місцевості та її окремих
об'єктів;
- карти джерел водопостачання - призначені для вивчення джерел водопостачання,
планування та організації водопостачання військ в пустелях та збіднених водою
районів;
- морські карти - спеціальні карти морів та океанів, призначені для водіння судів.

25.

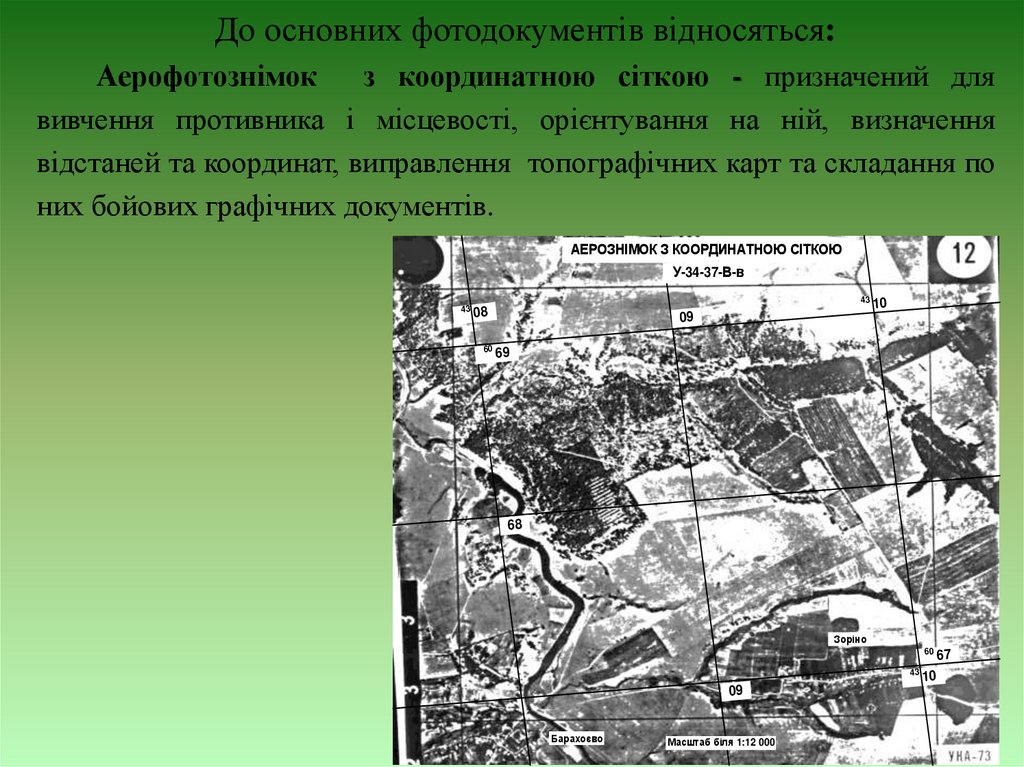

До основних фотодокументів відносяться:
Аерофотознімок
з координатною сіткою - призначений для
вивчення противника і місцевості, орієнтування на ній, визначення
відстаней та координат, виправлення топографічних карт та складання по
них бойових графічних документів.
АЕРОЗНІМОК З КООРДИНАТНОЮ СІТКОЮ
У-34-37-В-в
43
43
08
60
10
09
69
68
Зоріно
60
43
09
Барахоєво
Масштаб біля 1:12 000
10
67

26.

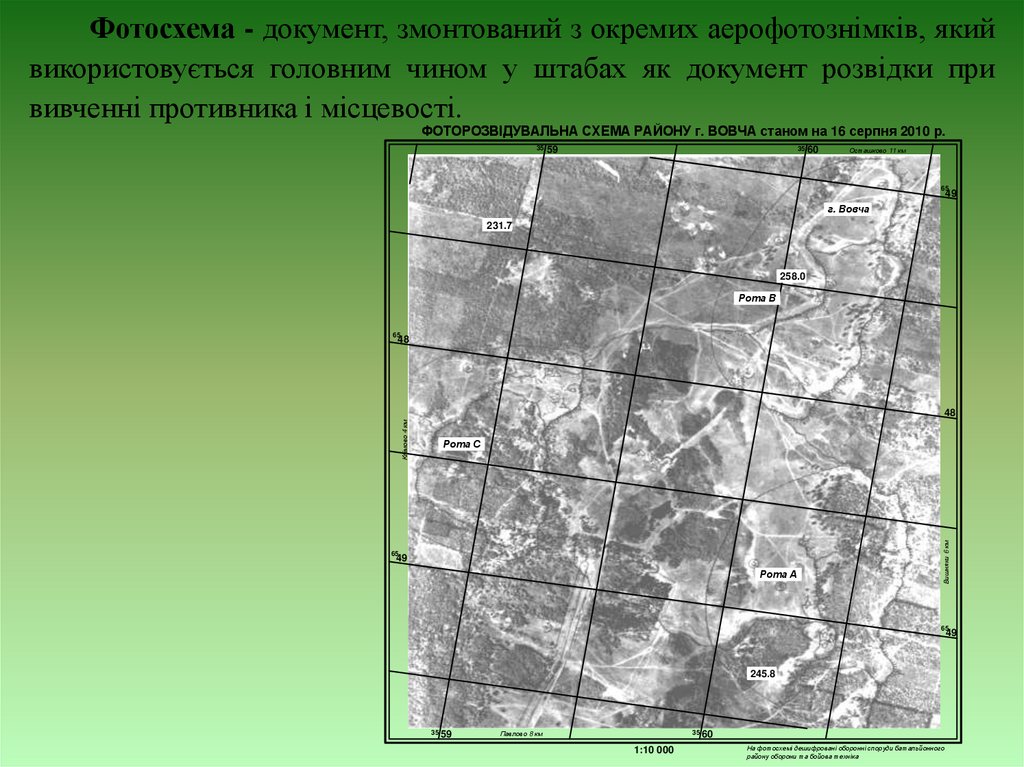

Фотосхема - документ, змонтований з окремих аерофотознімків, який
використовується головним чином у штабах як документ розвідки при
вивченні противника і місцевості.
ФОТОРОЗВІДУВАЛЬНА СХЕМА РАЙОНУ г. ВОВЧА станом на 16 серпня 2010 р.
35 59
35 60
Осташково 11 км
65
49
г. Вовча
231.7
258.0
Рота В
65
48
Рота С
65
49
Рота А
Вишняки 6 км
Клімово 4 км
48
65
49
245.8
35 59
Павлово 8 км
35 60
1:10 000
На фотосхемі дешифровані оборонні споруди батальйонного
району оборони та бойова техніка

27.

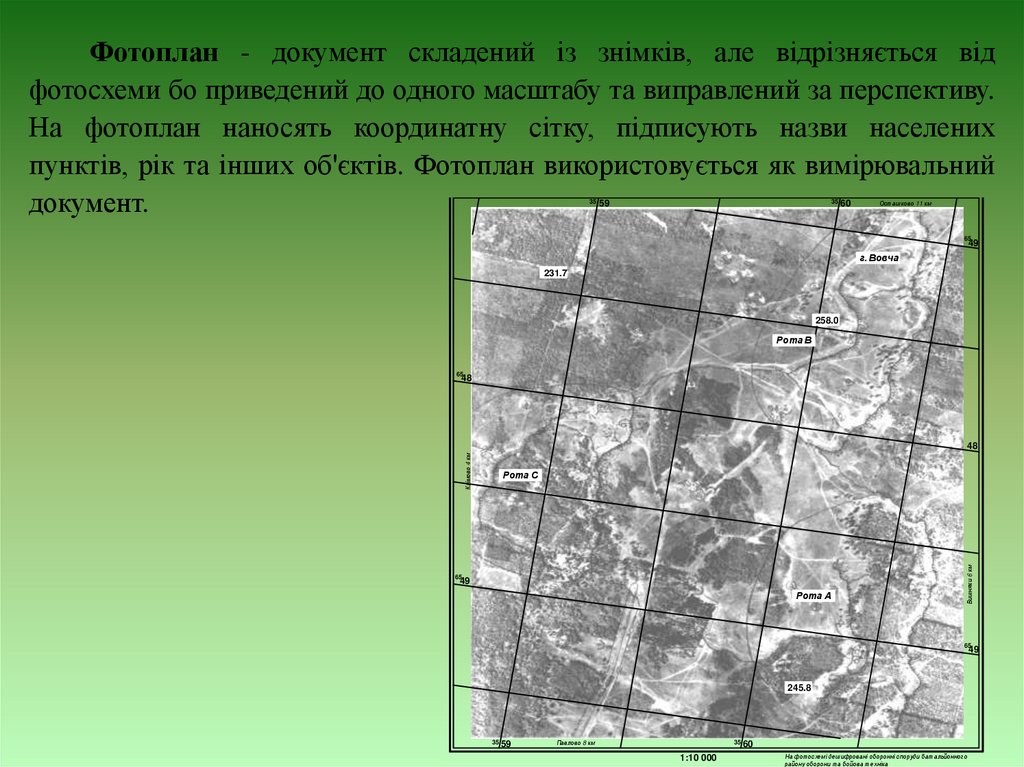

Фотоплан - документ складений із знімків, але відрізняється від
фотосхеми бо приведений до одного масштабу та виправлений за перспективу.
На фотоплан наносять координатну сітку, підписують назви населених
пунктів, рік та інших об'єктів. Фотоплан використовується як вимірювальний
ФОТОРОЗВІДУВАЛЬНА СХЕМА РАЙОНУ г. ВОВЧА станом на 16 серпня 2010 р.
документ.
35 59
35 60
Осташково 11 км
65
49
г. Вовча
231.7
258.0
Рота В
65
48
Рота С
65
49
Рота А
Вишняки 6 км
Клімово 4 км
48
65
49
245.8
35 59
Павлово 8 км
35 60
1:10 000
На фотосхемі дешифровані оборонні споруди батальйонного
району оборони та бойова техніка

28.

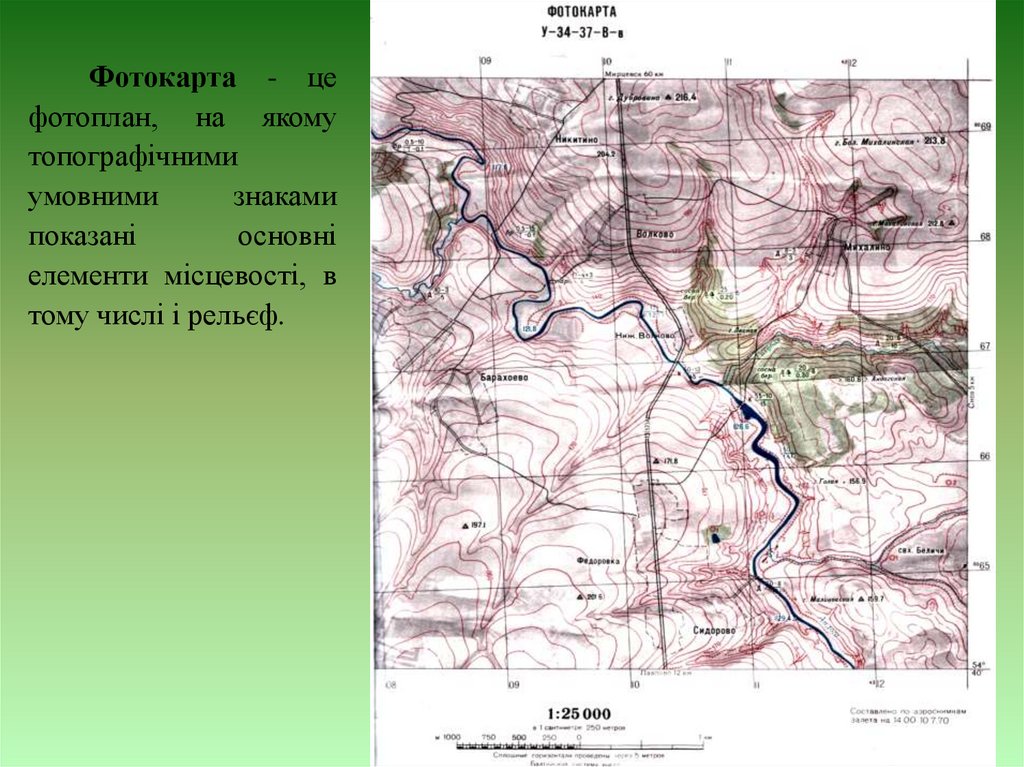

Фотокарта - це
фотоплан, на якому
топографічними
умовними
знаками
показані
основні
елементи місцевості, в
тому числі і рельєф.

29.

Цифрова карта — це систематизований запис у цифровій формі на
магнітному носії змісту топографічної карти, просторових координат об'єктів, їх
кодів та характеристик, визначених у заданій проекції, системі координат і висот,
а також у прийнятому для топографічних карт розграфленні на номенклатурні
аркуші.
Цифрові карти створюються на основі цифрових баз геопросторових даних.
Вимоги до цифрових карт.
Вони повинні:
Створюватися у системі координат в рівнокутній поперечно - циліндричний
проекції Гаусса-Крюгера.
Створюватися з розподілом інформації на номенклатурні аркуші, які
покривають місцевість у рамках аркушів топографічних карт масштабів 1:25 000 1:1 000 000.
Забезпечувати можливість машинного визначення даних про розташування
об'єктів та їх характеристик.
Давати можливість отримувати цифрові значення кількісних та якісних
характеристик місцевості у єдиній системі класифікації та кодування
картографічної інформації.
Мати класифікацію об'єктів та елементів місцевості, яка співпадає з
прийнятою для топографічних карт масштабів 1:25 000 - 1:1 000 000.
Забезпечити структурою представлення інформації можливість внесення
змін та доповнень без погіршення точності даних, які вже є на карті.

30.

31.

Призначення цифрових карт.
У ЗС передових країн світу цифрова картографічна продукція використовується у
наступних напрямках:
• для керування у наземній, морській (надводній та підводній) навігації, для
роботи з даними систем глобального позиціювання;
у топографічному аналізі місцевості - для топографічного моделювання
місцевості, аналізу можливості подолання водних перешкод, аналізу прямої видимості
і визначення полів невидимості, аналізу пересування пересіченою місцевістю;
• у стратегічному плануванні операцій - для інтегрованого планування театрів
військових дій, моделювання траєкторій польотів супутників, ракет, літаків, керування
наведенням снарядів, планування десантних операцій;
• у тактичному керуванні операціями - для керування бойовими системами,
планування розміщення бойових угруповань, моделювання десантних і берегових
операцій, підводних бойових дій, операцій сил спеціального призначення,
транспортного планування;
• у підтримці основних операцій - для розробки лінії оборони, контролю
навколишнього середовища, планування, розміщення і обліку засобів обслуговування,
планування полігонів, навчання, вивчення водних ресурсів і лісового господарства;
• у розвідці - для боротьби з тероризмом, аналізу критичних зв'язків, оборонних
досліджень, спостереження за виробництвом озброєння.
Цифрову карту можна використовувати для перерахунку в іншу проекцію,
наприклад, в систему координат території ймовірного противника.
В сучасних умовах важливим фактором є також уміле використання
топографічних карт інших держав.

32.

Дякую за увагу
