Грудная клетка

1.

Грудная клетка. Анатомия ребер и грудины.
Assistant of the Department of Physiology
and Anatomy, Institute of Biology and
Biomedicine
Danilova Darya Andreevna

2.

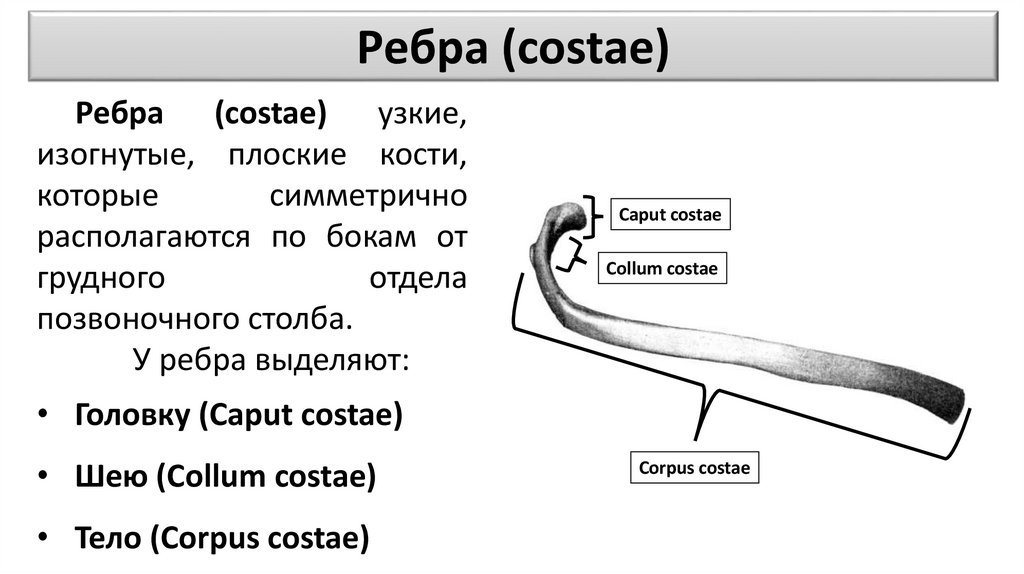

Ребра (costae)
Ребра (costae) узкие,
изогнутые, плоские кости,
которые
симметрично
располагаются по бокам от
грудного
отдела
позвоночного столба.
У ребра выделяют:
Caput costae
Collum costae
• Головку (Caput costae)
• Шею (Collum costae)
• Тело (Corpus costae)
Corpus costae

3.

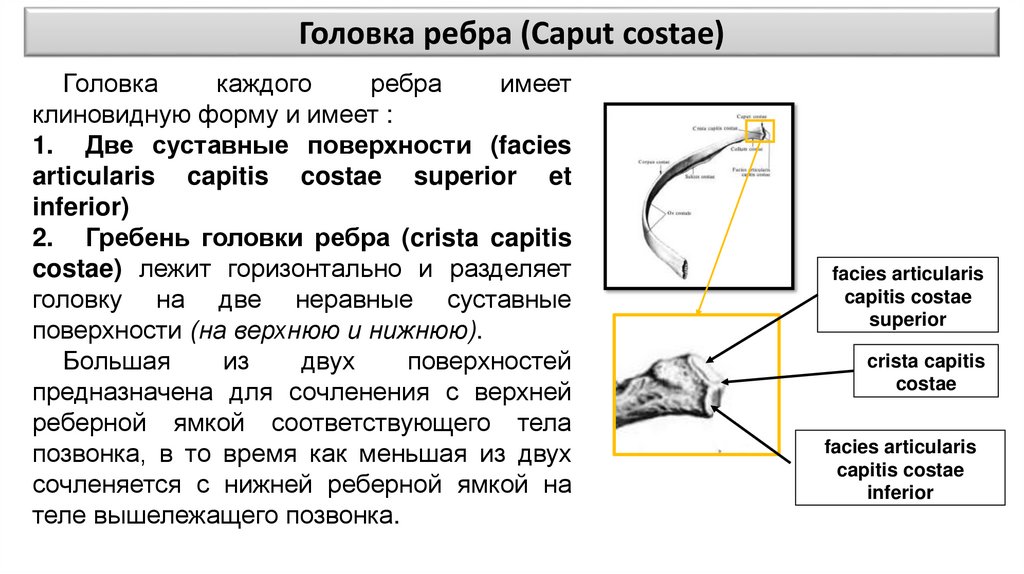

Головка ребра (Caput costae)
Головка
каждого
ребра
имеет
клиновидную форму и имеет :
1. Две суставные поверхности (facies
articularis capitis costae superior et
inferior)
2. Гребень головки ребра (crista capitis
costae) лежит горизонтально и разделяет
головку на две неравные суставные
поверхности (на верхнюю и нижнюю).
Большая
из
двух
поверхностей
предназначена для сочленения с верхней
реберной ямкой соответствующего тела
позвонка, в то время как меньшая из двух
сочленяется с нижней реберной ямкой на
теле вышележащего позвонка.
facies articularis
capitis costae
superior
crista capitis
costae
facies articularis
capitis costae
inferior

4.

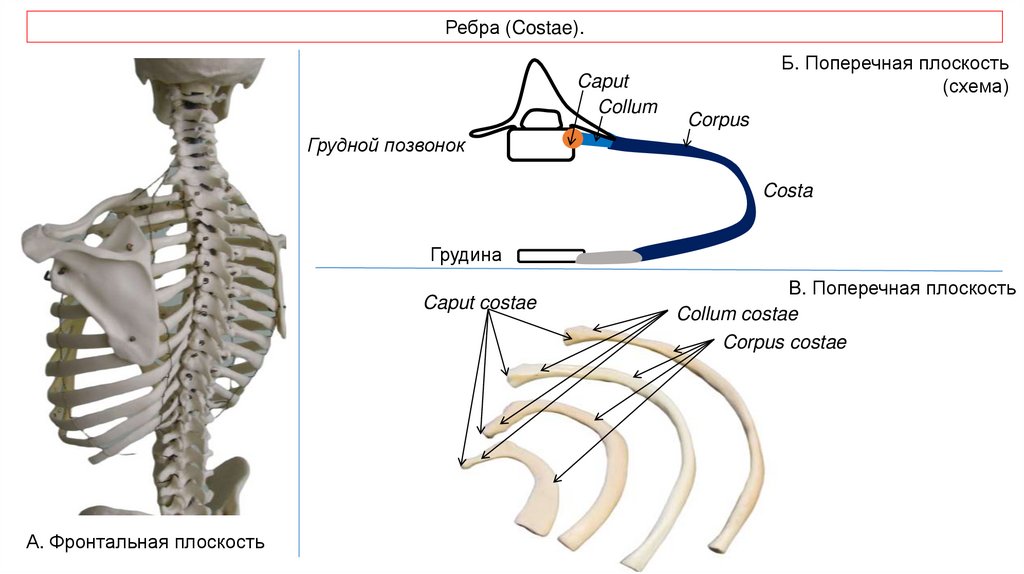

Ребра (Costae).
Caput
Collum
Б. Поперечная плоскость
(схема)
Corpus
Грудной позвонок
Costa
Грудина
Caput costae
А. Фронтальная плоскость
B. Поперечная плоскость
Collum costae
Corpus costae

5.

Шейка ребра (Collum costae)
Шейка ребра - часть, которая
соединяет головку ребра с туловищем.
Бугорок (tuberculum costae) костный выступ, расположенный на
стыке шеи и туловища и выступающий
кзади.
Состоит из следующих частей:
• Гладкая суставная поверхность
(facies articularis tuberculi costae) сочленяется с ямкой поперечного
отростка соответствующего позвонка.
• Шероховатая внесуставная часть место
прикрепления
ребернопоперечной связки.
Tuberculum costae
• facies articularis tuberculi costae • внесуставная часть
facies articularis
capitis costae superior
Angulus costae
Corpus costae
Collum costae
Caput costae

6.

7.

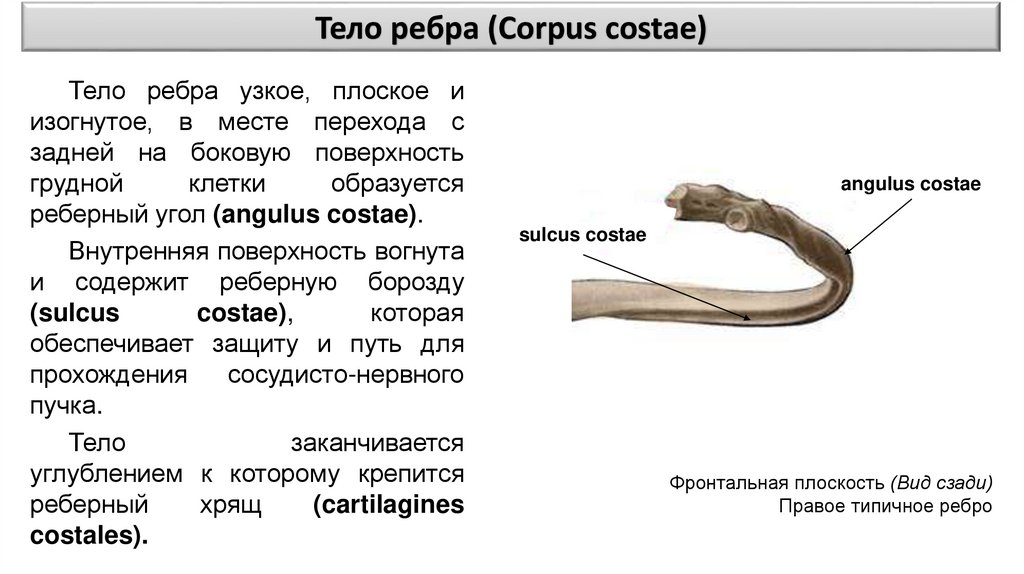

Тело ребра (Corpus costae)
Тело ребра узкое, плоское и
изогнутое, в месте перехода с
задней на боковую поверхность
грудной
клетки
образуется
реберный угол (angulus costae).
Внутренняя поверхность вогнута
и содержит реберную борозду
(sulcus
costae),
которая
обеспечивает защиту и путь для
прохождения
сосудисто-нервного
пучка.
Тело
заканчивается
углублением к которому крепится
реберный
хрящ
(cartilagines
costales).
angulus costae
sulcus costae
Фронтальная плоскость (Вид сзади)
Правое типичное ребро

8.

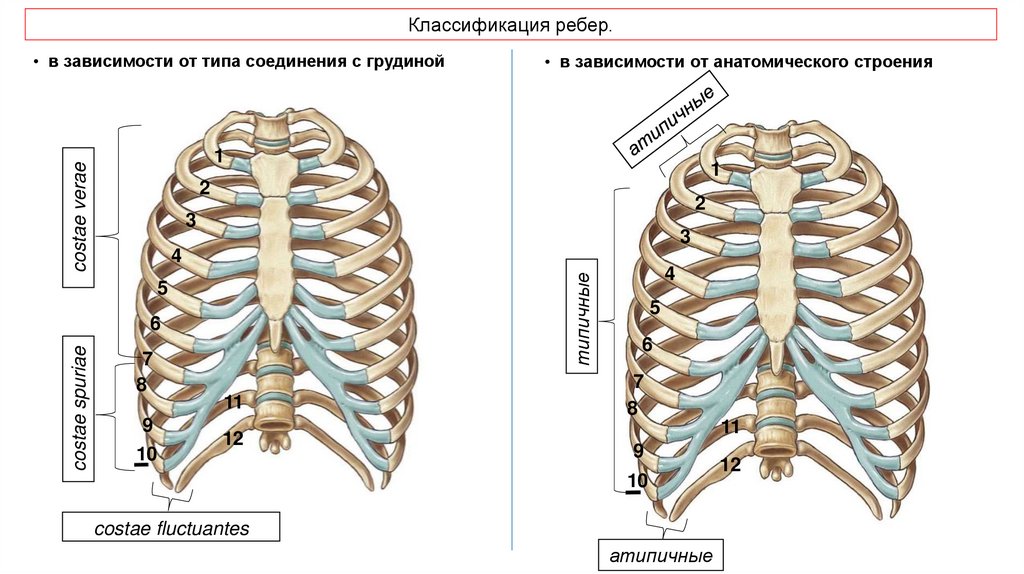

Классификация ребер.
• в зависимости от типа соединения с грудиной
costae verae
1
1
2
2
3
3
типичные
4
5
6
costae spuriae
• в зависимости от анатомического строения
7
8
9
10
11
12
4
5
6
7
8
11
9
10
costae fluctuantes
атипичные
12

9.

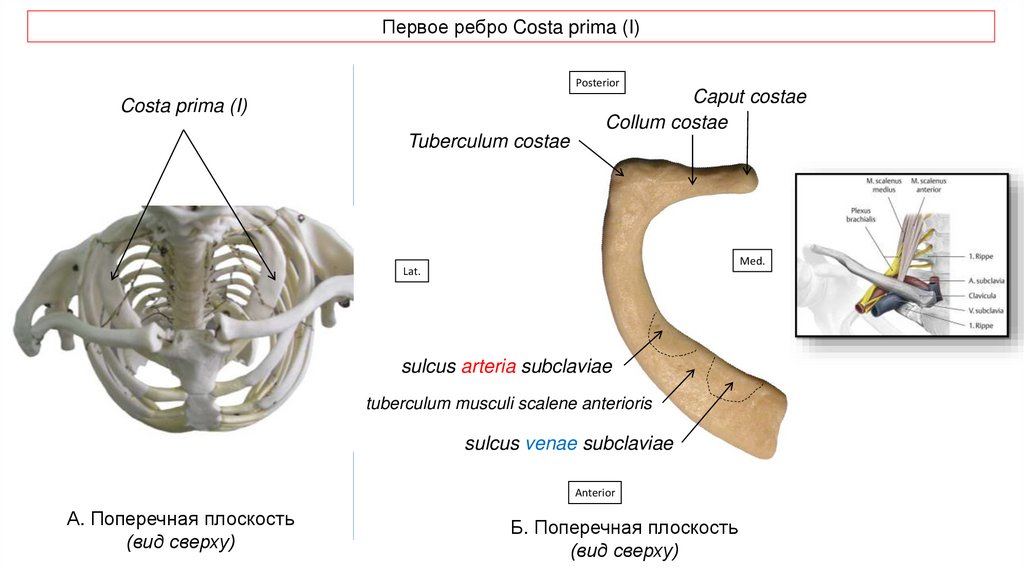

Первое ребро Costa prima (I)
Posterior
Caput costae
Collum costae
Costa prima (I)
Tuberculum costae
Med.
Lat.
sulcus arteria subclaviae
tuberculum musculi scalene anterioris
sulcus venae subclaviae
Anterior
А. Поперечная плоскость
(вид сверху)
Б. Поперечная плоскость
(вид сверху)

10.

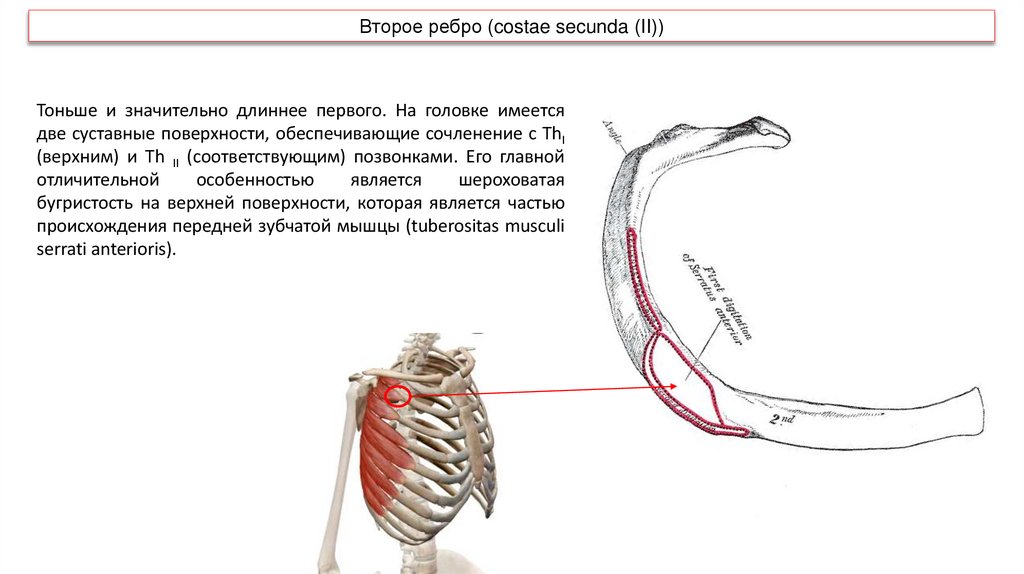

Второе ребро (costae secunda (II))
Тоньше и значительно длиннее первого. На головке имеется
две суставные поверхности, обеспечивающие сочленение с ThI
(верхним) и Th II (соответствующим) позвонками. Его главной
отличительной
особенностью
является
шероховатая
бугристость на верхней поверхности, которая является частью
происхождения передней зубчатой мышцы (tuberositas musculi
serrati anterioris).

11.

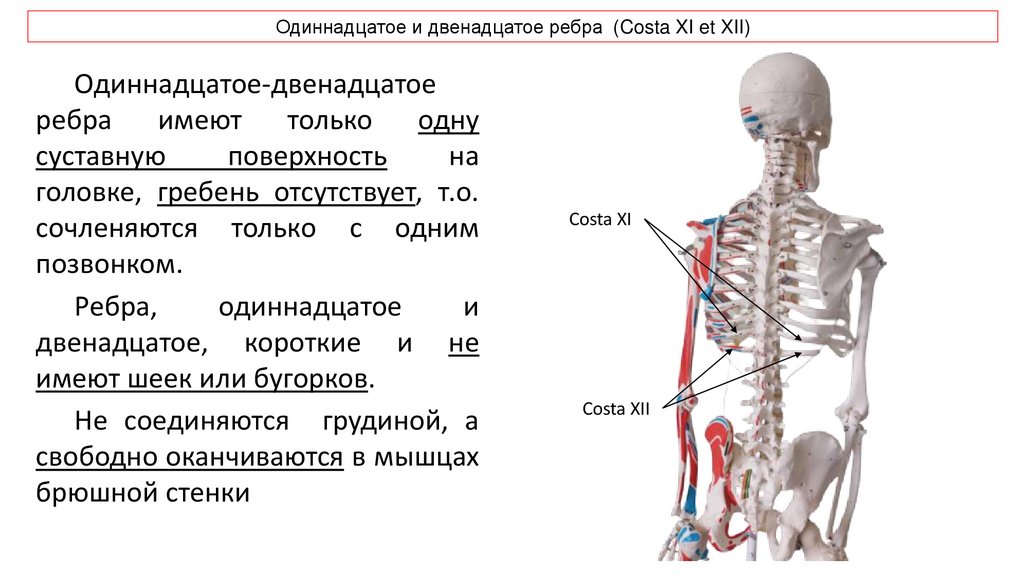

Одиннадцатое и двенадцатое ребра (Costa XI et XII)
Одиннадцатое-двенадцатое
ребра
имеют
только
одну
суставную
поверхность
на
головке, гребень отсутствует, т.о.
сочленяются только с одним
позвонком.
Ребра,
одиннадцатое
и
двенадцатое, короткие и не
имеют шеек или бугорков.
Не соединяются грудиной, а
свободно оканчиваются в мышцах
брюшной стенки
Costa XI
Costa XII

12.

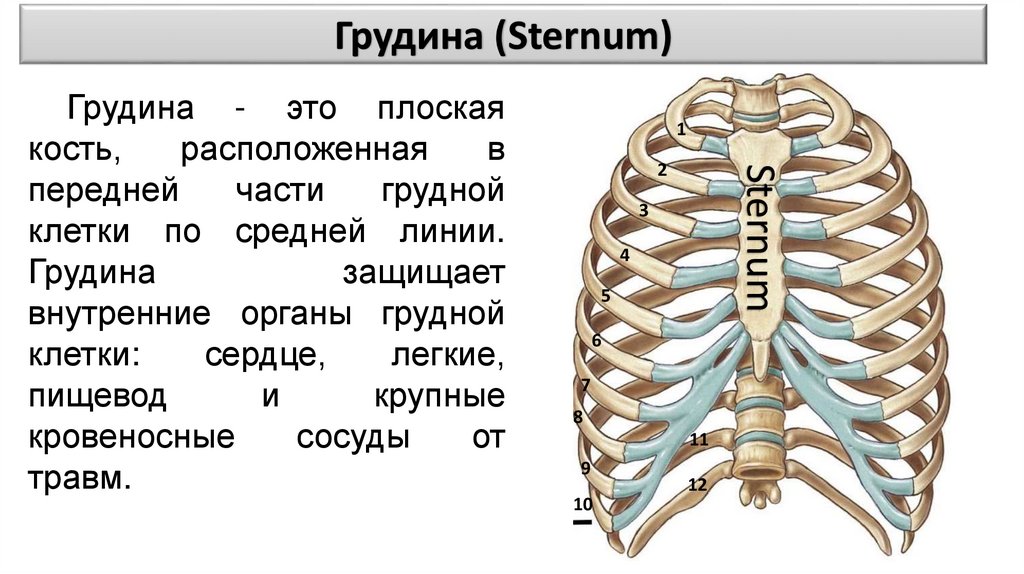

Грудина (Sternum)
1
2
Sternum
Грудина - это плоская
кость,
расположенная
в
передней
части
грудной
клетки по средней линии.
Грудина
защищает
внутренние органы грудной
клетки:
сердце,
легкие,
пищевод
и
крупные
кровеносные
сосуды
от
травм.
3
4
5
6
7
8
11
9
10
12

13.

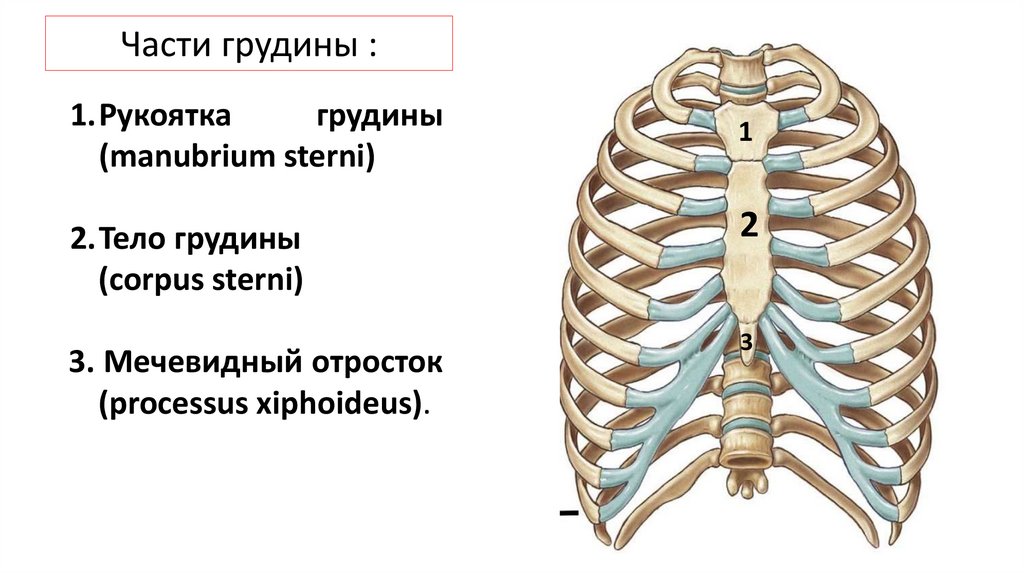

Части грудины :
1.Рукоятка
грудины
(manubrium sterni)
2.Тело грудины
(corpus sterni)
3. Мечевидный отросток
(processus xiphoideus).
1
2
3

14.

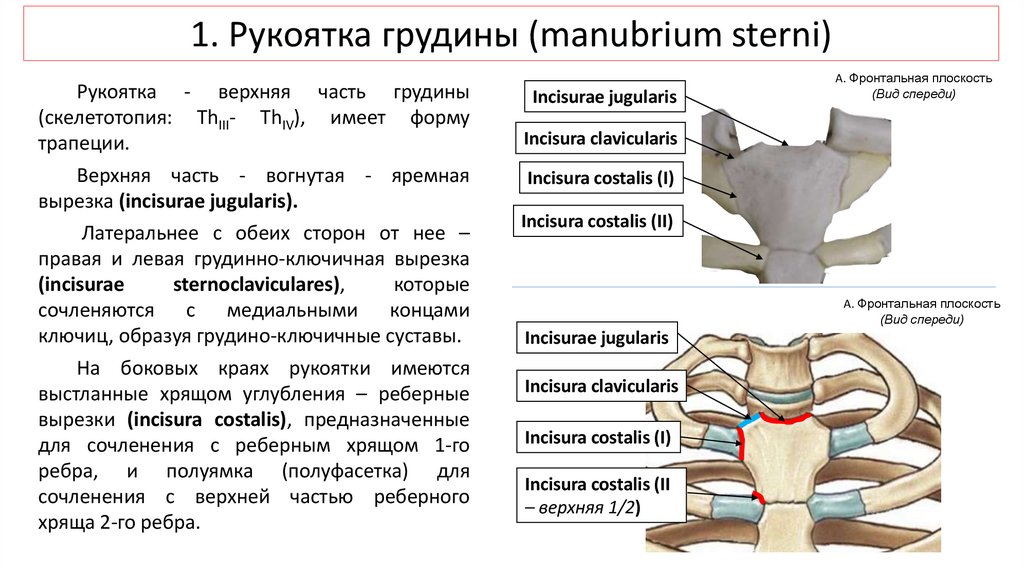

1. Рукоятка грудины (manubrium sterni)
Рукоятка - верхняя часть грудины
(скелетотопия: ThIII- ThIV), имеет форму
трапеции.
Верхняя часть - вогнутая - яремная
вырезка (incisurae jugularis).
Латеральнее с обеих сторон от нее –
правая и левая грудинно-ключичная вырезка
(incisurae
sternoclaviculares),
которые
сочленяются с медиальными концами
ключиц, образуя грудино-ключичные суставы.
На боковых краях рукоятки имеются
выстланные хрящом углубления – реберные
вырезки (incisura costalis), предназначенные
для сочленения с реберным хрящом 1-го
ребра, и полуямка (полуфасетка) для
сочленения с верхней частью реберного
хряща 2-го ребра.
Incisurae jugularis
A. Фронтальная плоскость
(Вид спереди)
Incisura clavicularis
Incisura costalis (I)
Incisura costalis (II)
A. Фронтальная плоскость
(Вид спереди)
Incisurae jugularis
Incisura clavicularis
Incisura costalis (I)
Incisura costalis (II
– верхняя 1/2)

15.

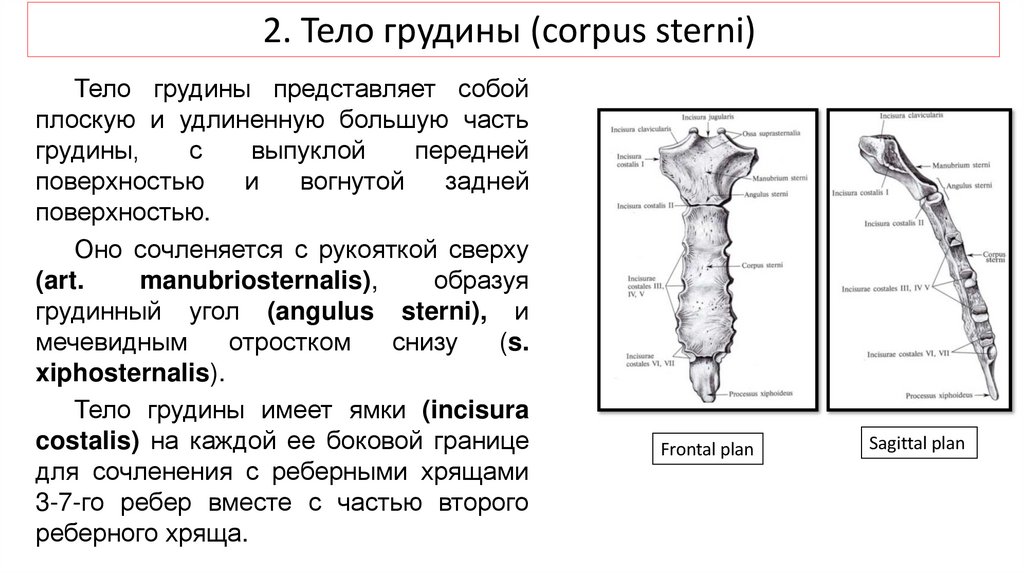

2. Тело грудины (corpus sterni)
Тело грудины представляет собой
плоскую и удлиненную большую часть
грудины,
с
выпуклой
передней
поверхностью
и
вогнутой
задней
поверхностью.
Оно сочленяется с рукояткой сверху
(art.
manubriosternalis),
образуя
грудинный угол (angulus sterni), и
мечевидным
отростком
снизу
(s.
xiphosternalis).
Тело грудины имеет ямки (incisura
costalis) на каждой ее боковой границе
для сочленения с реберными хрящами
3-7-го ребер вместе с частью второго
реберного хряща.
Frontal plan
Sagittal plan

16.

3. Мечевидный отросток (processus xiphoideus).
Мечевидный
отросток
является самой нижней и
наименьшей частью грудины
(скелетотопия:
Th
X)
и
различается по форме и
размеру.
Мечевидный
отросток
имеет в основном хрящевую
структуру
и
полностью
окостеневает в конце жизни –
примерно в возрасте 40 лет.

17.

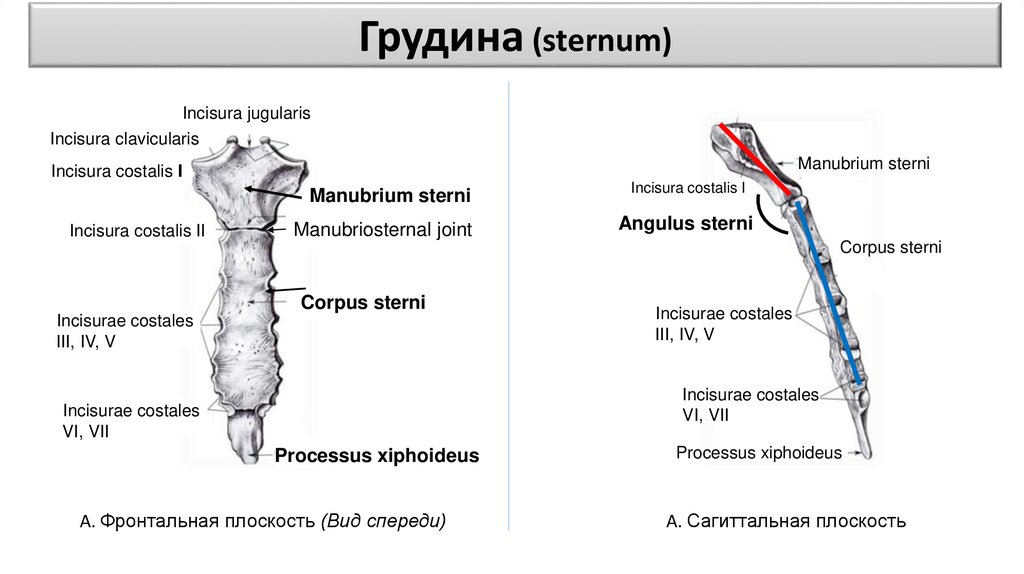

Грудина (sternum)
Incisura jugularis
Incisura clavicularis
Manubrium sterni
Incisura costalis I
Incisura costalis II
Manubrium sterni
Incisura costalis I
Manubriosternal joint
Angulus sterni
Corpus sterni
Corpus sterni
Incisurae costales
III, IV, V
Incisurae costales
III, IV, V
Incisurae costales
VI, VII
Incisurae costales
VI, VII
Processus xiphoideus
A. Фронтальная плоскость (Вид спереди)
Processus xiphoideus
A. Сагиттальная плоскость

18.

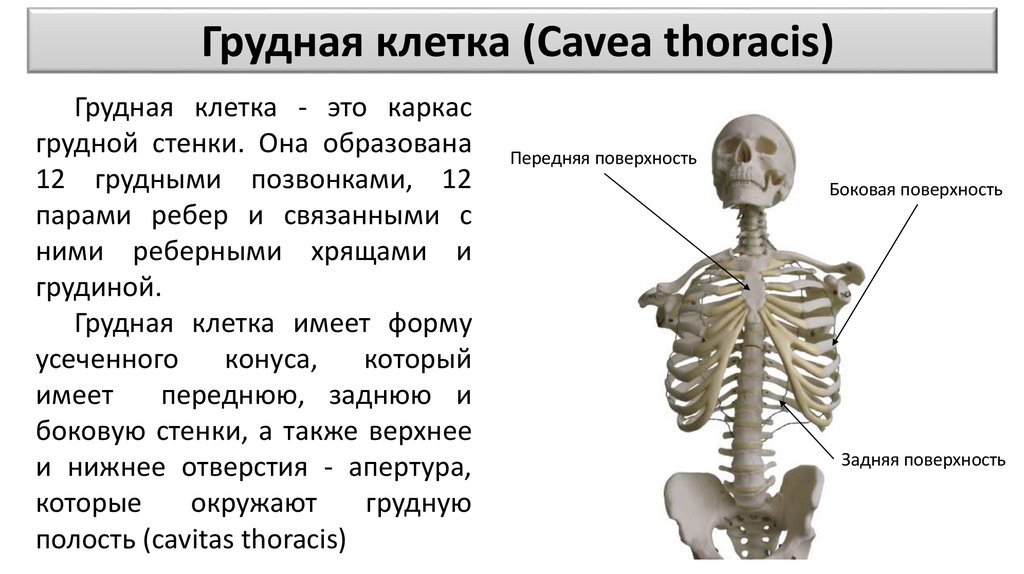

Грудная клетка (Cavea thoracis)
Грудная клетка - это каркас
грудной стенки. Она образована
12 грудными позвонками, 12
парами ребер и связанными с
ними реберными хрящами и
грудиной.
Грудная клетка имеет форму
усеченного
конуса,
который
имеет
переднюю, заднюю и
боковую стенки, а также верхнее
и нижнее отверстия - апертура,
которые
окружают
грудную
полость (cavitas thoracis)
Передняя поверхность
Боковая поверхность
Задняя поверхность

19.

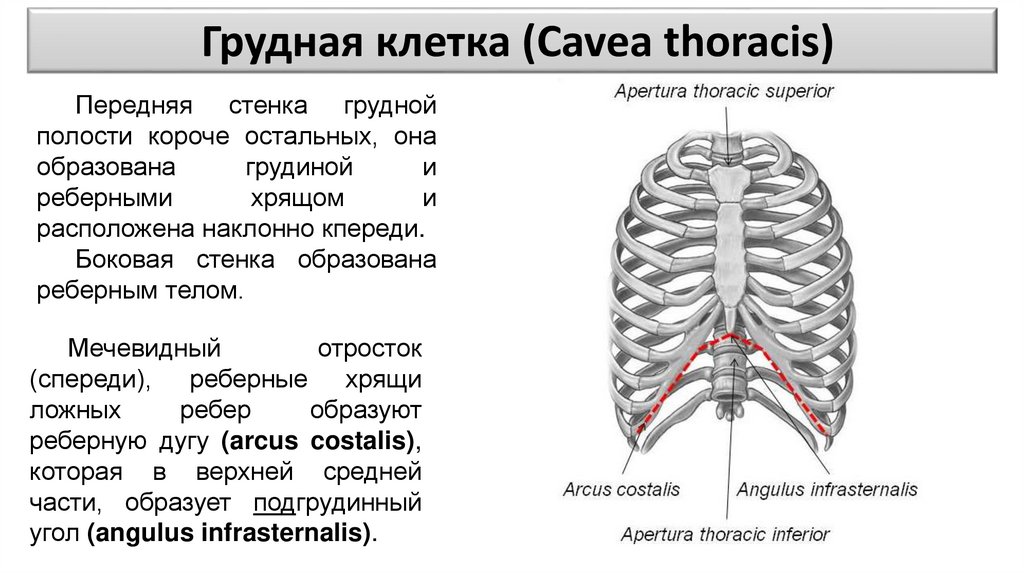

Грудная клетка (Cavea thoracis)
Передняя стенка грудной
полости короче остальных, она
образована
грудиной
и
реберными
хрящом
и
расположена наклонно кпереди.
Боковая стенка образована
реберным телом.
Мечевидный
отросток
(спереди), реберные хрящи
ложных
ребер
образуют
реберную дугу (arcus costalis),
которая в верхней средней
части, образует подгрудинный
угол (angulus infrasternalis).

20.

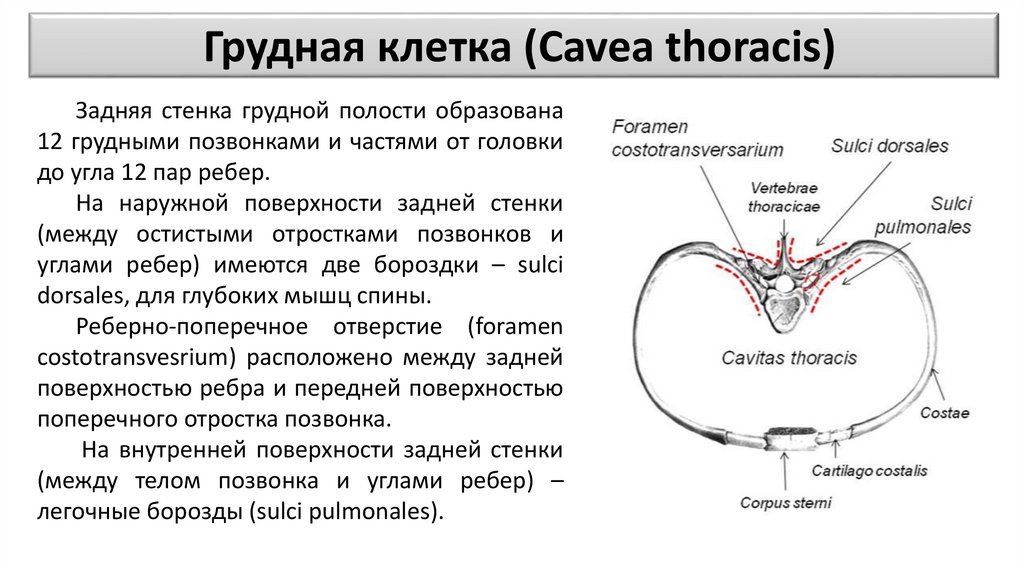

Грудная клетка (Cavea thoracis)
Задняя стенка грудной полости образована
12 грудными позвонками и частями от головки
до угла 12 пар ребер.
На наружной поверхности задней стенки
(между остистыми отростками позвонков и
углами ребер) имеются две бороздки – sulci
dorsales, для глубоких мышц спины.
Реберно-поперечное отверстие (foramen
costotransvesrium) расположено между задней
поверхностью ребра и передней поверхностью
поперечного отростка позвонка.
На внутренней поверхности задней стенки
(между телом позвонка и углами ребер) –
легочные борозды (sulci pulmonales).

21.

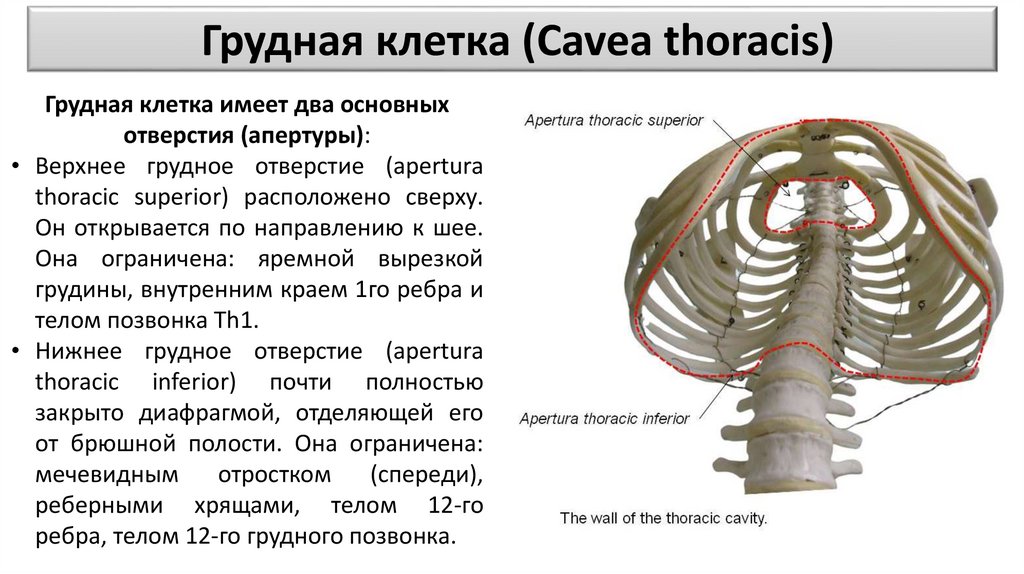

Грудная клетка (Cavea thoracis)
Грудная клетка имеет два основных
отверстия (апертуры):
• Верхнее грудное отверстие (apertura
thoracic superior) расположено сверху.
Он открывается по направлению к шее.
Она ограничена: яремной вырезкой
грудины, внутренним краем 1го ребра и
телом позвонка Th1.
• Нижнее грудное отверстие (apertura
thoracic inferior) почти полностью
закрыто диафрагмой, отделяющей его
от брюшной полости. Она ограничена:
мечевидным
отростком
(спереди),
реберными хрящами, телом 12-го
ребра, телом 12-го грудного позвонка.

22.

Спасибо за внимание!
