nanoCAD Металлоконструкции_Кравченко Р.И._АйДиТи_v2

1.

nanoCAD Металлоконструкции.
Возможности и будущее
Кравченко Роман, компания «АйДиТи»
Руководитель проектов внедрения по направлению Архитектура и Строительство| kravchenko@idtsoft.ru

2.

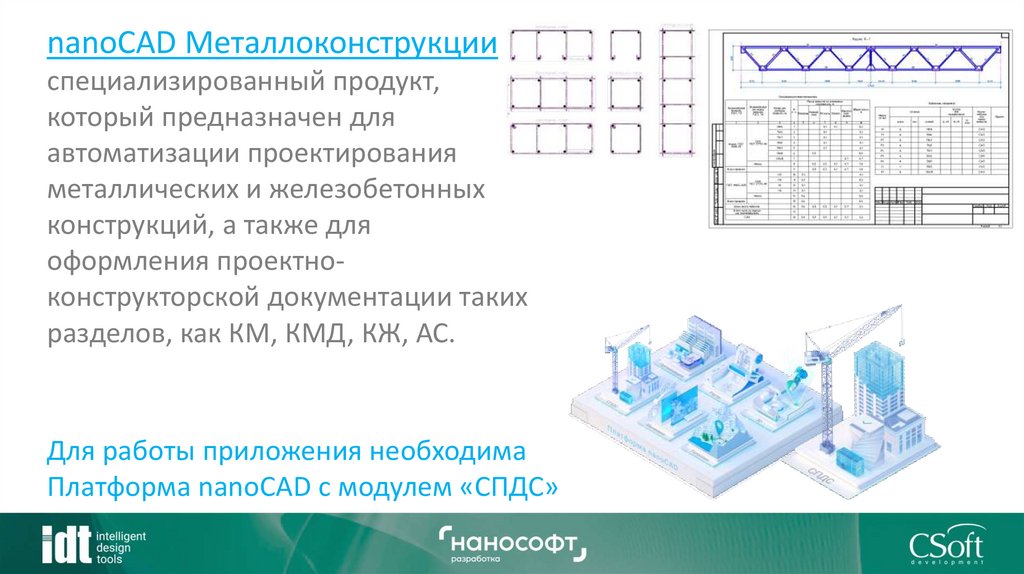

nanoCAD Металлоконструкции
специализированный продукт,
который предназначен для
автоматизации проектирования
металлических и железобетонных
конструкций, а также для
оформления проектноконструкторской документации таких
разделов, как КМ, КМД, КЖ, АС.
Для работы приложения необходима
Платформа nanoCAD с модулем «СПДС»

3.

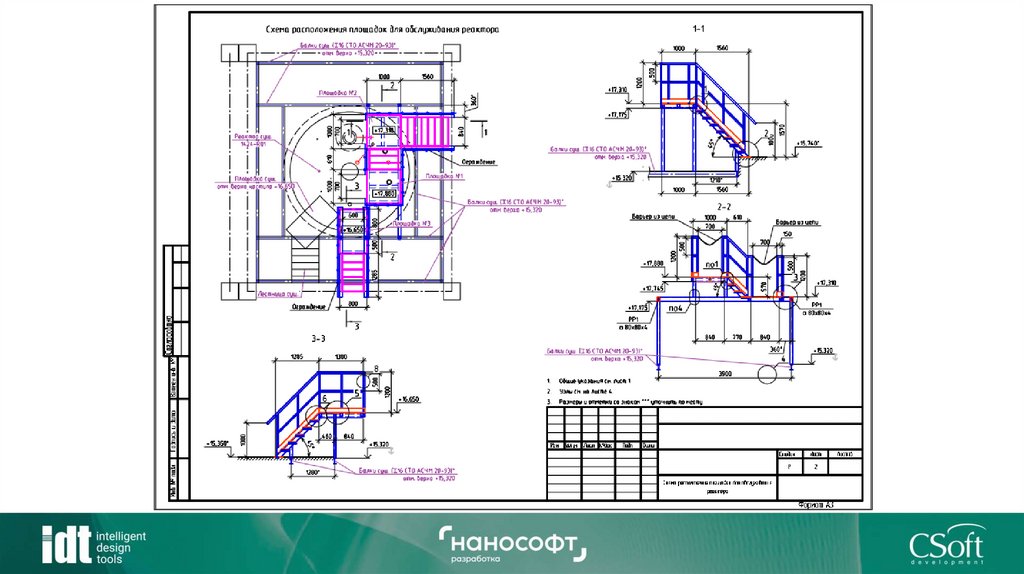

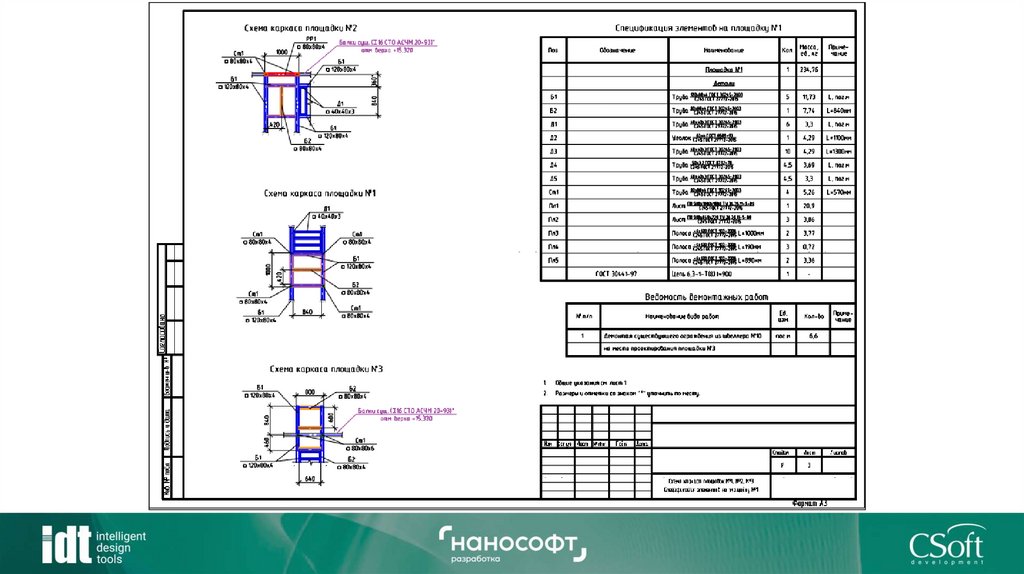

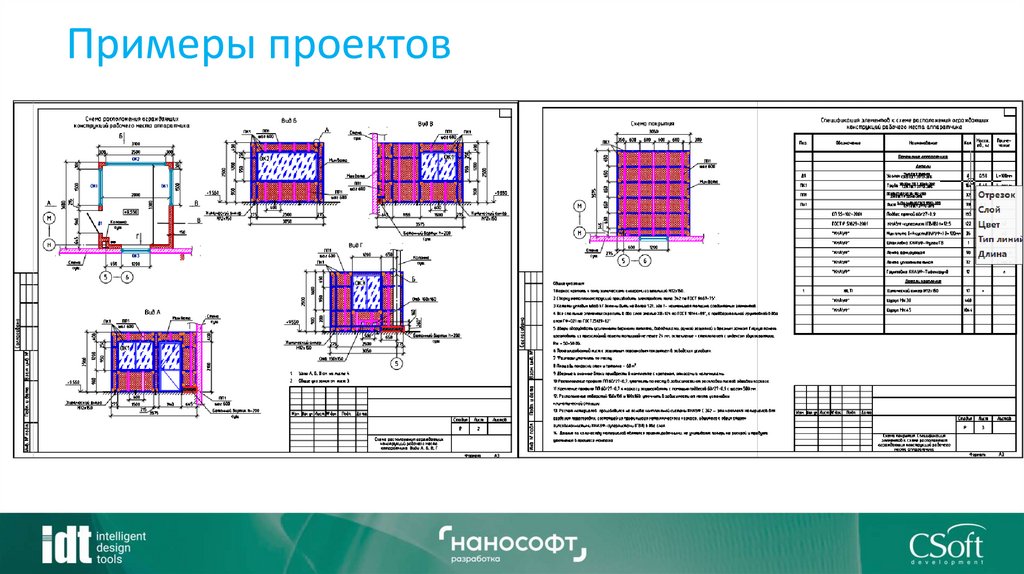

Примеры проектов

4.

5.

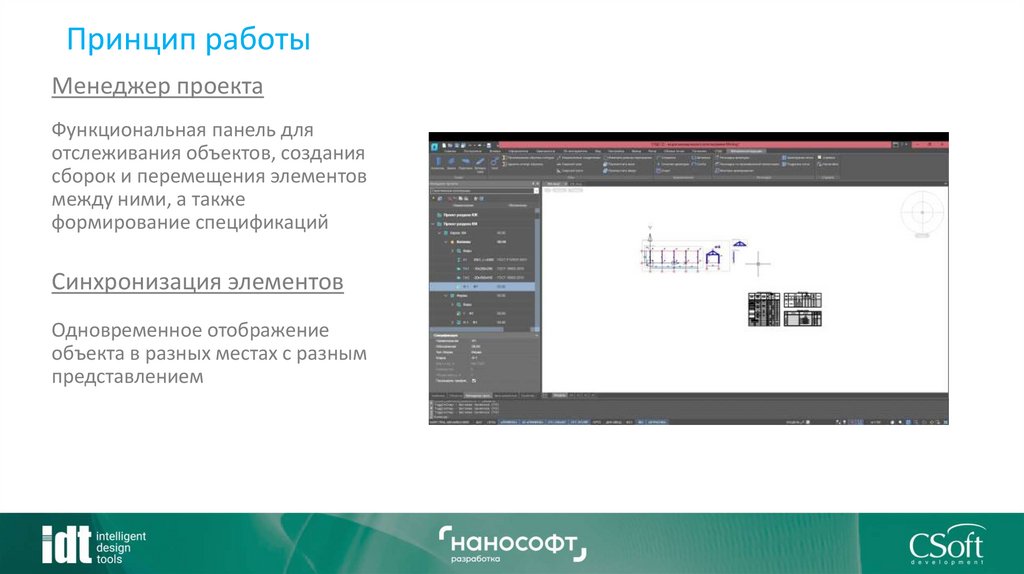

6. Принцип работы

Менеджер проекта
Функциональная панель для
отслеживания объектов, создания
сборок и перемещения элементов
между ними, а также
формирование спецификаций
Синхронизация элементов
Одновременное отображение
объекта в разных местах с разным
представлением

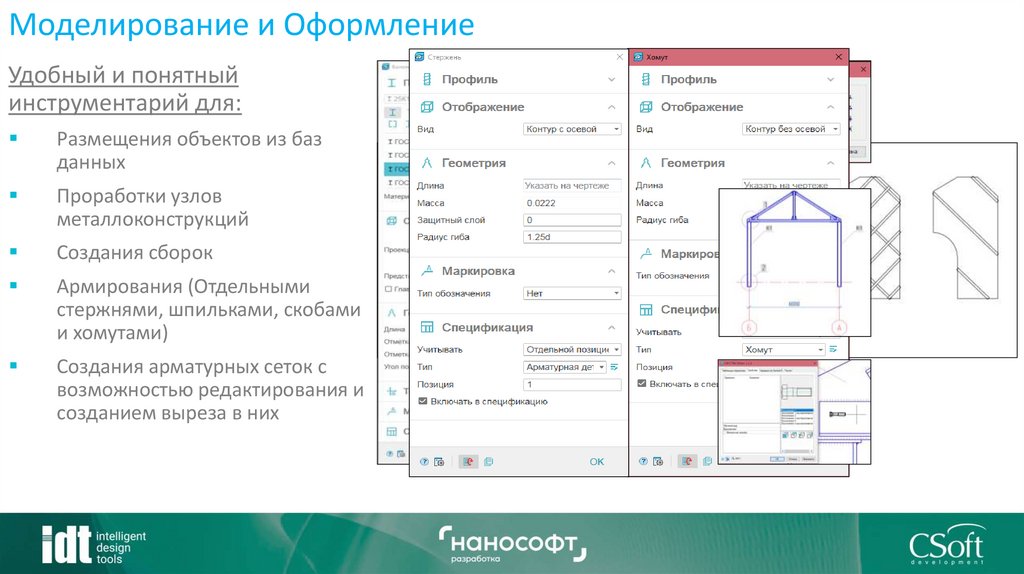

7. Моделирование и Оформление

Удобный и понятный
инструментарий для:
Размещения объектов из баз
данных
Проработки узлов
металлоконструкций
Создания сборок
Армирования (Отдельными
стержнями, шпильками, скобами
и хомутами)
Создания арматурных сеток с
возможностью редактирования и
созданием выреза в них

8.

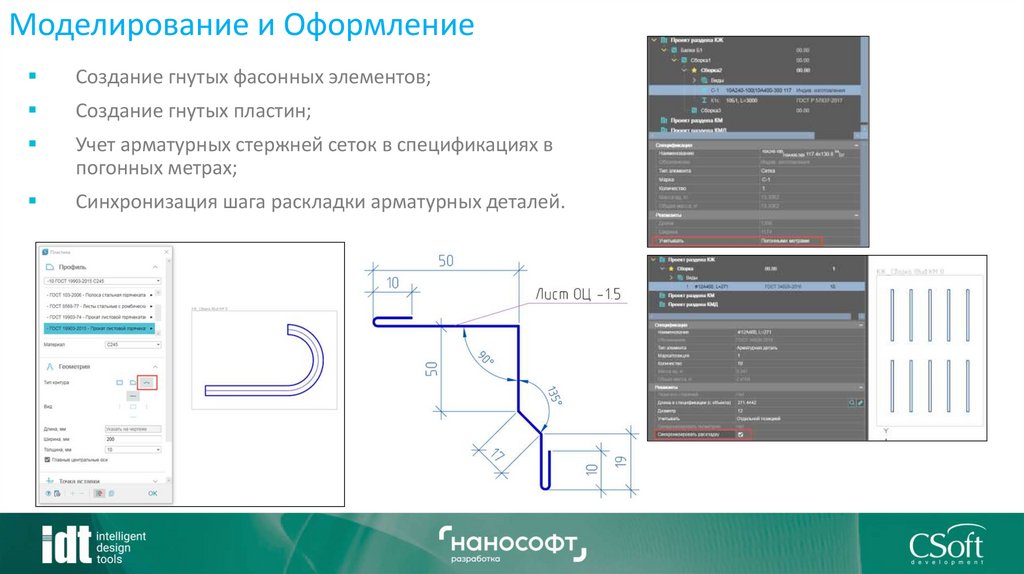

Моделирование и Оформление
Создание гнутых фасонных элементов;
Создание гнутых пластин;
Учет арматурных стержней сеток в спецификациях в
погонных метрах;
Синхронизация шага раскладки арматурных деталей.

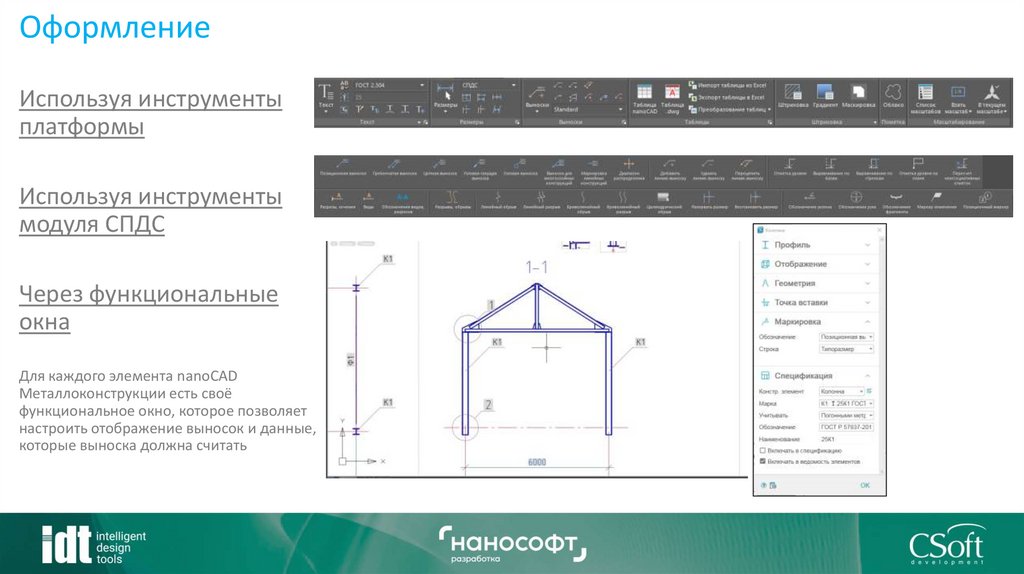

9. Оформление

Используя инструменты
платформы
Используя инструменты
модуля СПДС
Через функциональные
окна
Для каждого элемента nanoCAD
Металлоконструкции есть своё
функциональное окно, которое позволяет
настроить отображение выносок и данные,
которые выноска должна считать

10. Базы данных

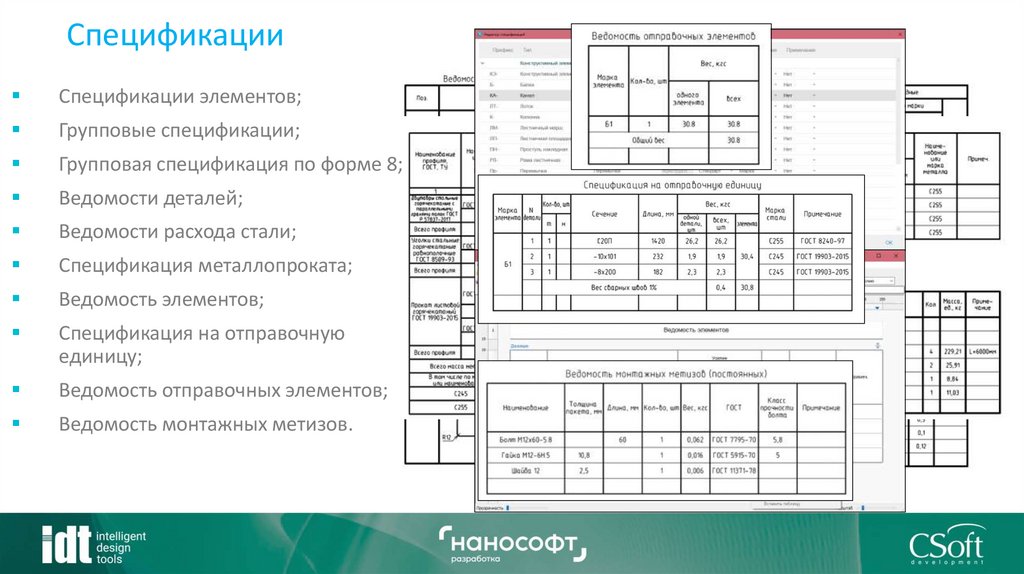

Спецификации
Спецификации элементов;
Групповые спецификации;
Групповая спецификация по форме 8;
Ведомости деталей;
Ведомости расхода стали;
Спецификация металлопроката;
Ведомость элементов;
Спецификация на отправочную
единицу;
Ведомость отправочных элементов;
Ведомость монтажных метизов.

11. Спецификации

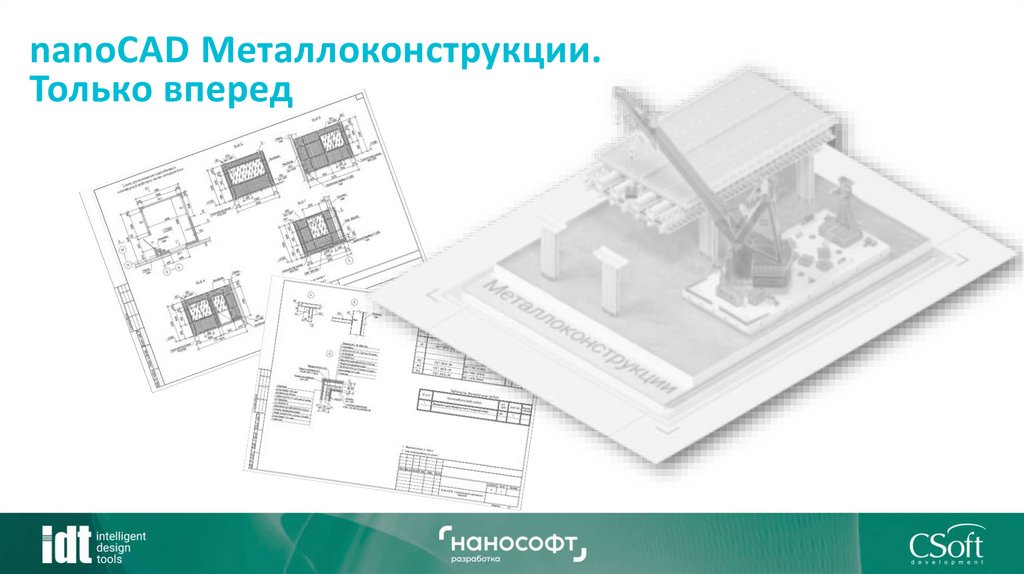

nanoCAD Металлоконструкции.
Только вперед

12.

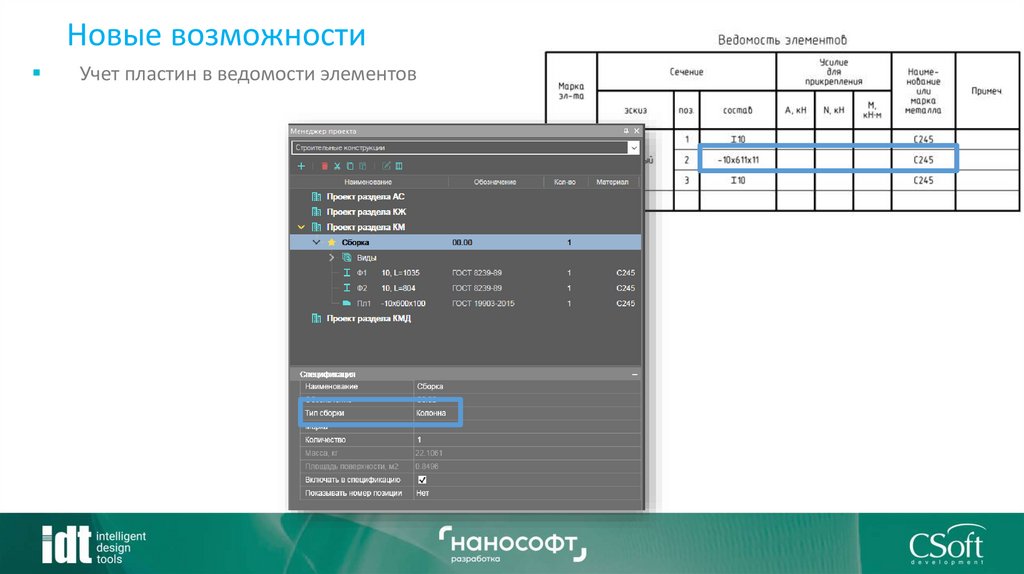

Новые возможности
Учет пластин в ведомости элементов

13.

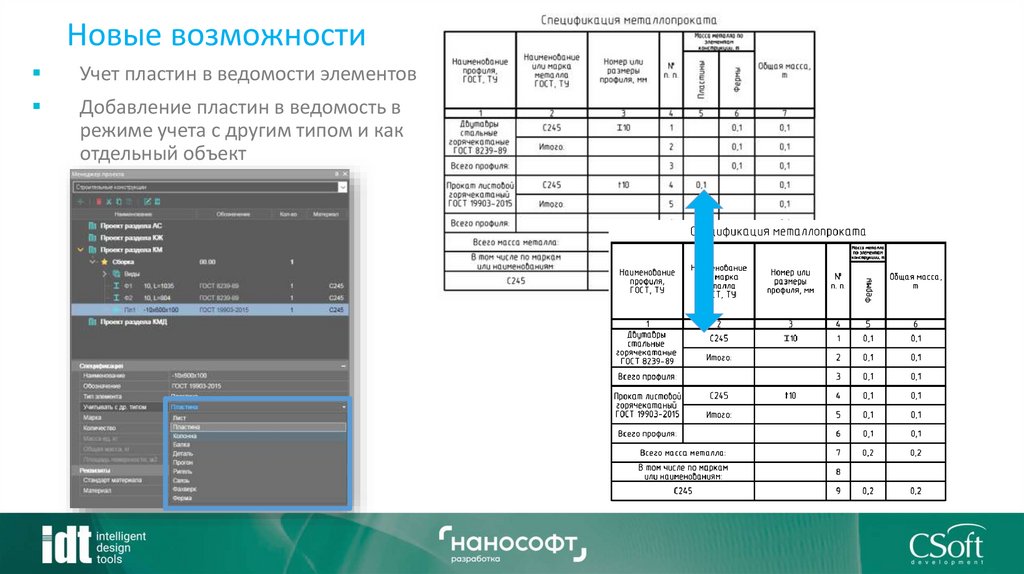

Новые возможности
Учет пластин в ведомости элементов
Добавление пластин в ведомость в
режиме учета с другим типом и как
отдельный объект

14.

Новые возможности
Учет пластин в ведомости элементов
Добавление пластин в ведомость в
режиме учета с другим типом и как
отдельный объект

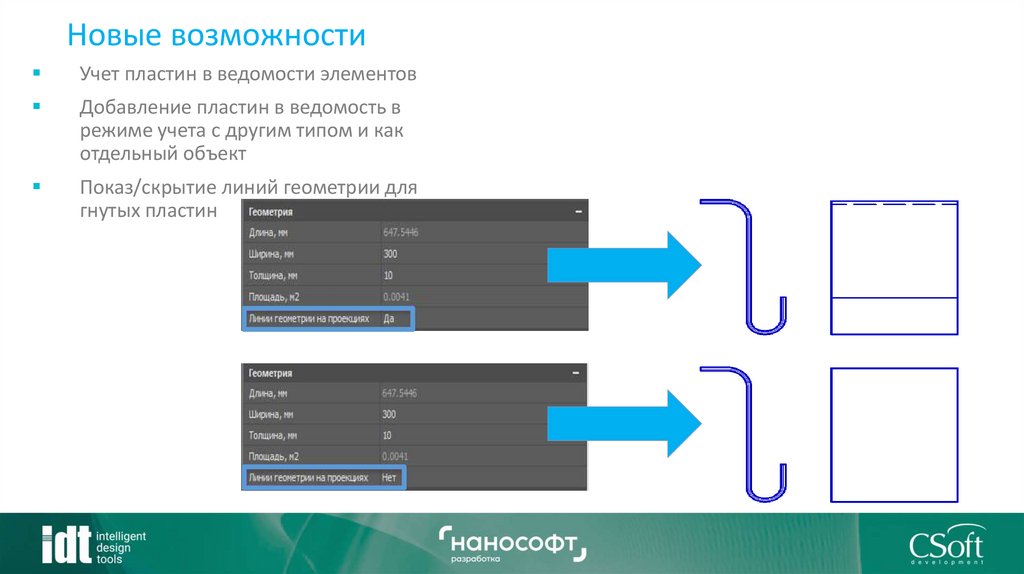

Показ/скрытие линий геометрии для
гнутых пластин

15.

Новые возможности
Учет пластин в ведомости элементов
Добавление пластин в ведомость в
режиме учета с другим типом и как
отдельный объект
Показ/скрытие линий геометрии для
гнутых пластин

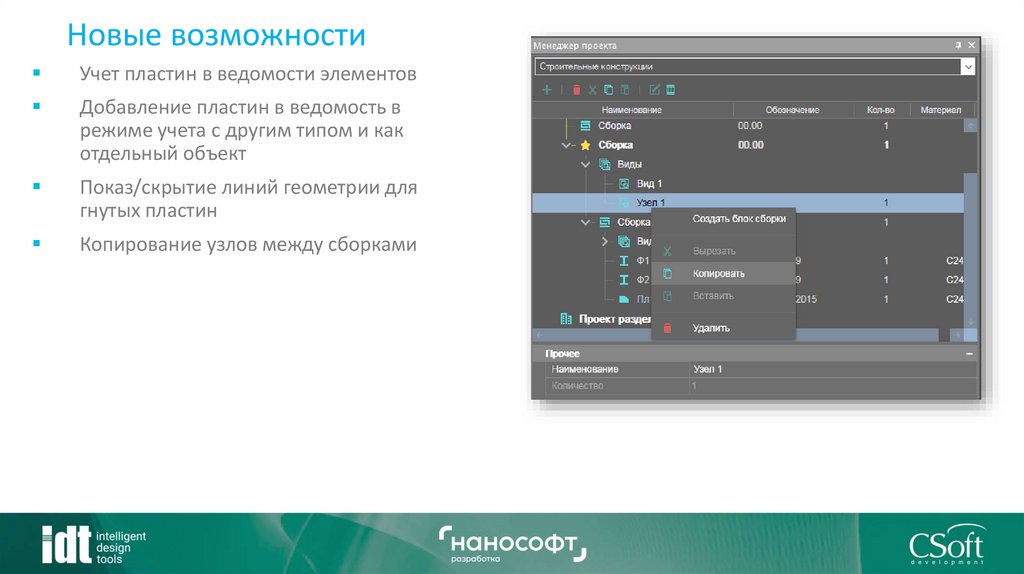

Копирование узлов между сборками

16.

nanoCAD Металлоконструкции.
Только вперед
И многое другое…

17.

nanoCAD Металлоконструкции.
Ответы на вопросы
Кравченко Роман, компания «АйДиТи»
Руководитель проектов внедрения по направлению Архитектура и Строительство| kravchenko@idtsoft.ru
