DMR_otkrytoe_zanyatie

1.

ОСНОВЫ РАДИОСВЯЗИ:
ОТ ТЕОРИИ К ПРАКТИКЕ

2.

3. Цифровая и аналоговая радиосвязь

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
ЦИФРОВАЯ И
АНАЛОГОВАЯ
РАДИОСВЯЗЬ
https://simf-scr.ru/

4. Цифровая и аналоговая радиосвязь

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
https://simf-scr.ru/

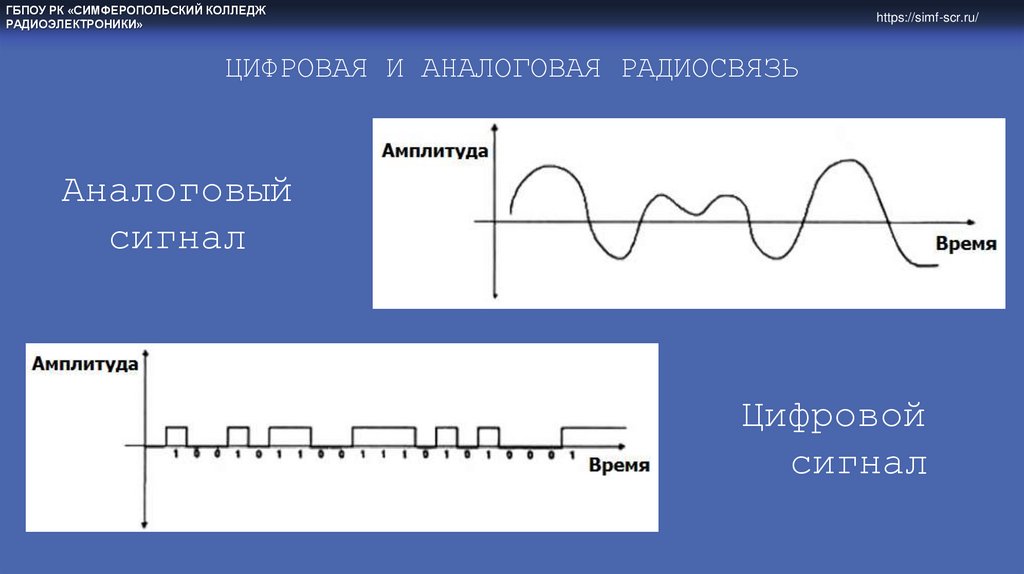

ЦИФРОВАЯ И АНАЛОГОВАЯ РАДИОСВЯЗЬ
Аналоговый
сигнал
Цифровой
сигнал

5. Цифровая и аналоговая радиосвязь

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
GSM И DMR – ДВА СТАНДАРТА ПОДВИЖНОЙ
ЦИФРОВОЙ РАДИОСВЯЗИ
https://simf-scr.ru/

6.

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
https://simf-scr.ru/

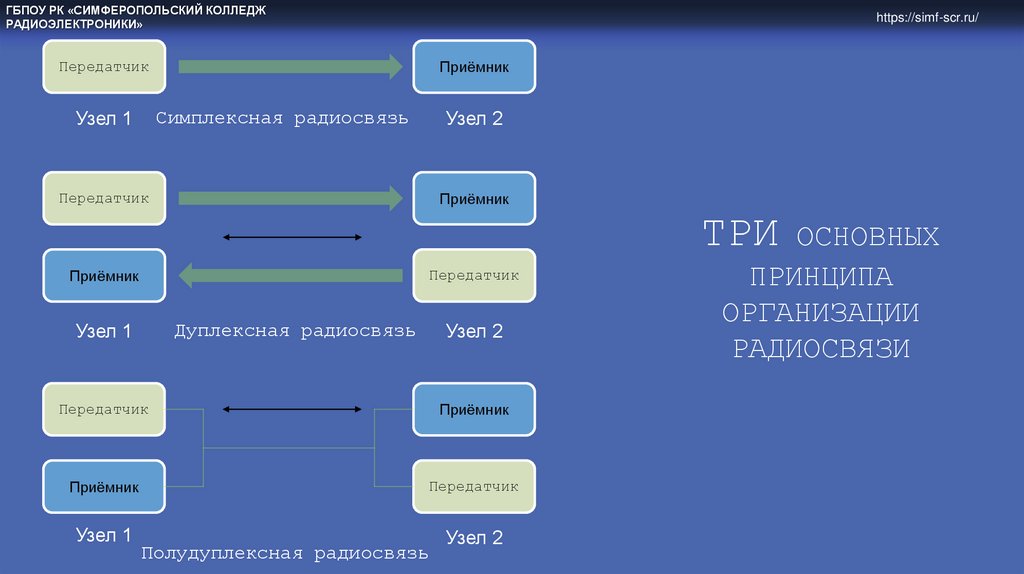

Передатчик
Приёмник
Симплексная радиосвязь
Узел 1
Узел 2
Передатчик
Приёмник
ТРИ ОСНОВНЫХ
Передатчик
Приёмник
Дуплексная радиосвязь
Узел 1
Узел 2
Передатчик
Приёмник
Приёмник
Передатчик
Узел 1
Полудуплексная радиосвязь
Узел 2
ПРИНЦИПА
ОРГАНИЗАЦИИ
РАДИОСВЯЗИ

7.

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
https://simf-scr.ru/
РАСШИРЕНИЕ РАДИОСЕТИ
DMR:
РЕТРАНСЛЯЦИЯ
И ЦИФРОВАЯ ТОЧКА
ДОСТУПА

8.

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»

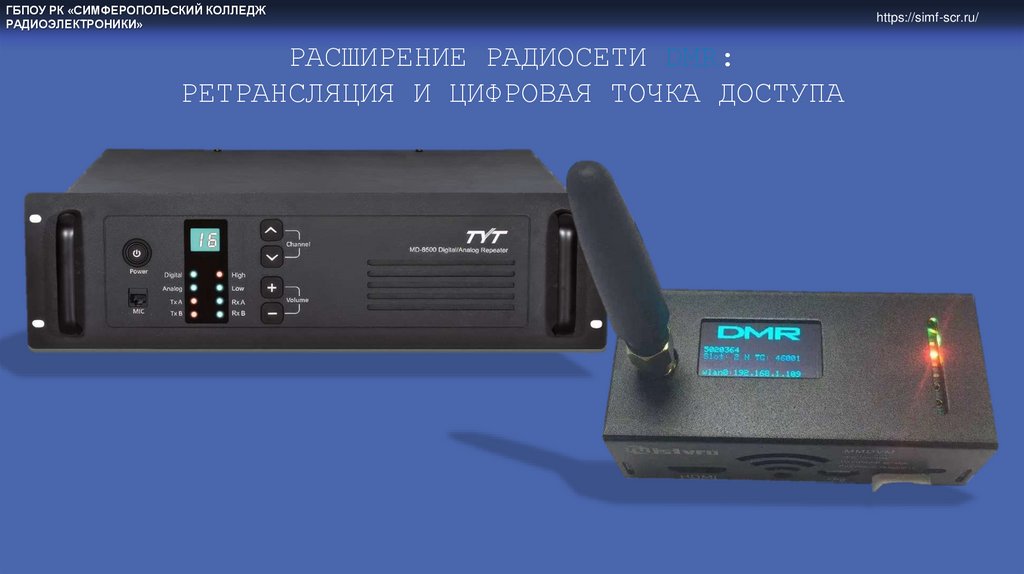

РАСШИРЕНИЕ РАДИОСЕТИ DMR:
РЕТРАНСЛЯЦИЯ И ЦИФРОВАЯ ТОЧКА ДОСТУПА
https://simf-scr.ru/

9.

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
https://simf-scr.ru/
ОСОБЕННОСТИ
РАДИООБМЕНА В
ПОЛУДУПЛЕКСНОЙ
РАДИОСЕТИ

10.

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
https://simf-scr.ru/
ОСОБЕННОСТИ РАДИООБМЕНА В ПОЛУДУПЛЕКСНОЙ
РАДИОСЕТИ
Приём!
Особый регламент
радиосообщения: всегда
начинать сообщение с
позывного
корреспондента,
потом назвать свой,
далее само сообщение,
завершить радиообмен
словами «на
приёме/приём»

11.

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
ОСОБЕННОСТИ РАДИООБМЕНА В ПОЛУДУПЛЕКСНОЙ
РАДИОСЕТИ
Применение позывных
сигналов (Например, в
«КРЫМСПАС-е»: «Барс»,
«Кайман», «Центр»;
Позывной сигнал не
должен содержать
шипящих и свистящих
звуков, должен быть
короток и не должен
вводить в заблуждение
https://simf-scr.ru/

12.

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
https://simf-scr.ru/

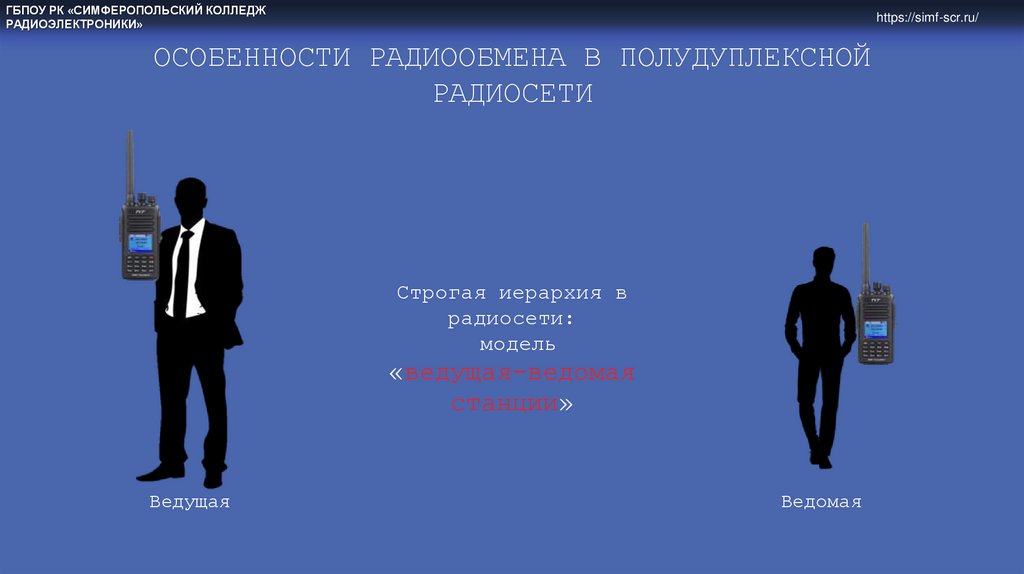

ОСОБЕННОСТИ РАДИООБМЕНА В ПОЛУДУПЛЕКСНОЙ
РАДИОСЕТИ
Строгая иерархия в
радиосети:
модель
«ведущая-ведомая
станции»
Ведущая
Ведомая

13.

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
https://simf-scr.ru/

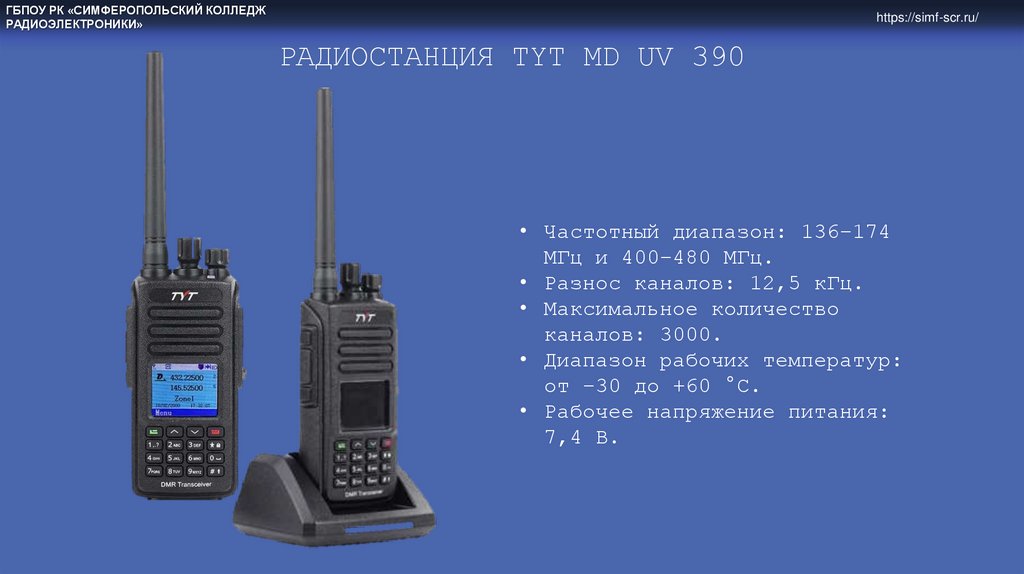

РАДИОСТАНЦИЯ TYT MD UV 390
• Частотный диапазон: 136–174
МГц и 400–480 МГц.
• Разнос каналов: 12,5 кГц.
• Максимальное количество
каналов: 3000.
• Диапазон рабочих температур:
от –30 до +60 °С.
• Рабочее напряжение питания:
7,4 В.

14.

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
https://simf-scr.ru/

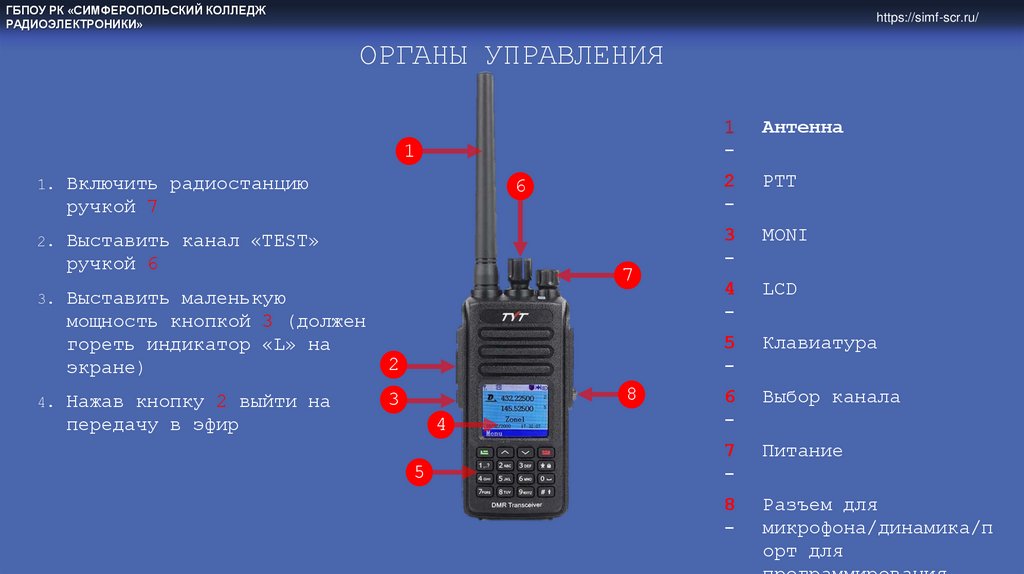

ОРГАНЫ УПРАВЛЕНИЯ
1
1. Включить
радиостанцию
6
ручкой 7
2. Выставить
канал «TEST»
ручкой 6
маленькую
мощность кнопкой 3 (должен
гореть индикатор «L» на
экране)
7
3. Выставить
4. Нажав
кнопку 2 выйти на
передачу в эфир
2
8
3
4
5
1
-
Антенна
2
-
PTT
3
-
MONI
4
-
LCD
5
-
Клавиатура
6
-
Выбор канала
7
-
Питание
8
-
Разъем для
микрофона/динамика/п
орт для

15. Закрепление материала

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
https://simf-scr.ru/

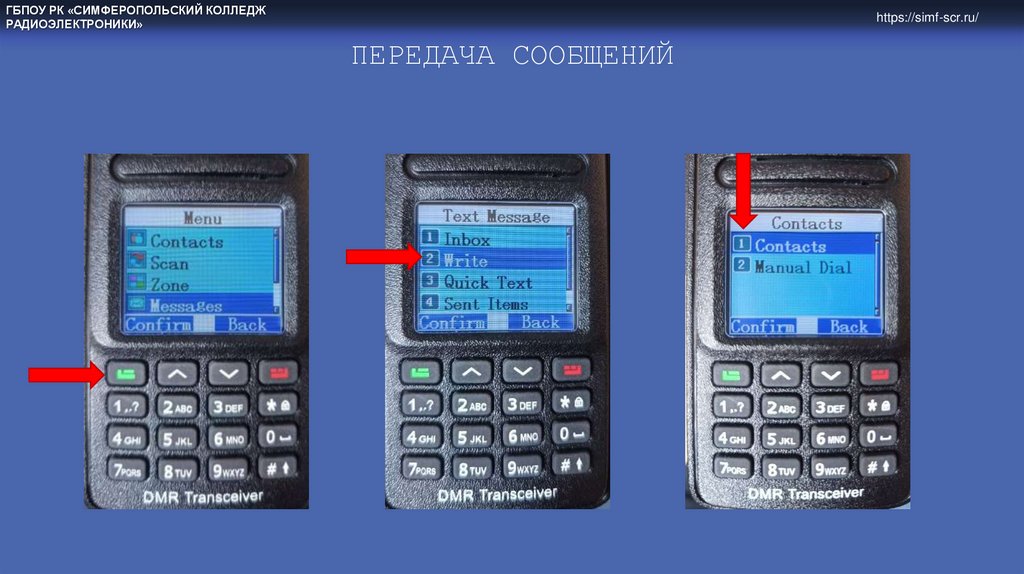

ПЕРЕДАЧА СООБЩЕНИЙ

16. Закрепление материала

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
https://simf-scr.ru/
ЗАКРЕПЛЕНИЕ МАТЕРИАЛА

17. Закрепление материала

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
https://simf-scr.ru/

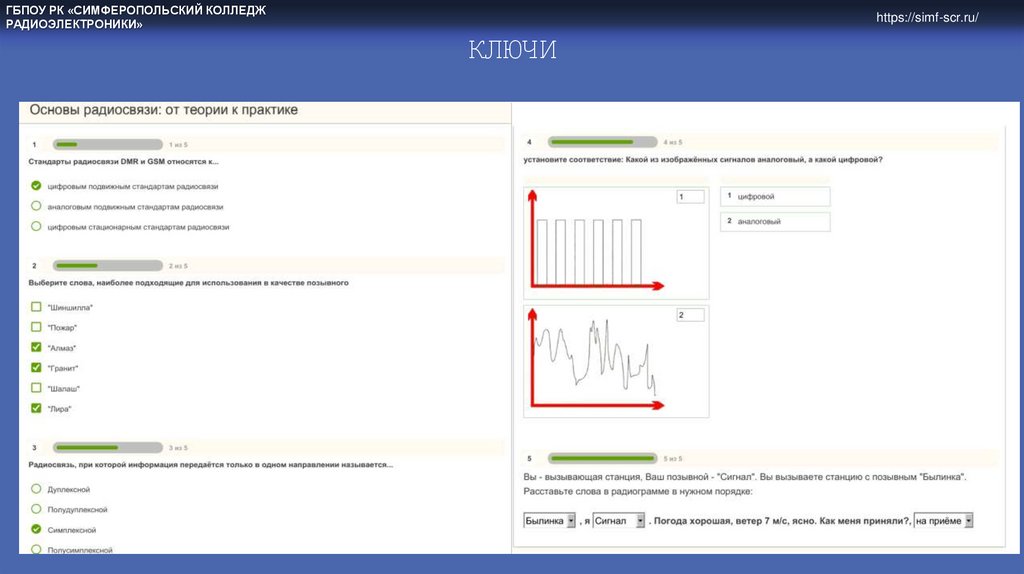

КЛЮЧИ

18.

РЕФЛЕКСИЯ
3 НОВЫХ ФАКТА
2 ВОПРОСА
1 НАВЫК, КОТОРЫЙ ХОТИТЕ УЛУЧШИТЬ

19.

ГБПОУ РК «СИМФЕРОПОЛЬСКИЙ КОЛЛЕДЖ
РАДИОЭЛЕКТРОНИКИ»
https://simf-scr.ru/
ОСНОВЫ РАДИОСВЯЗИ:
ОТ ТЕОРИИ К ПРАКТИКЕ
