Инж.практ._Закон Ома_2025

1.

Проверка закона Ома.
Измерение удельного
сопротивления
Новокузнецк - 2025

2.

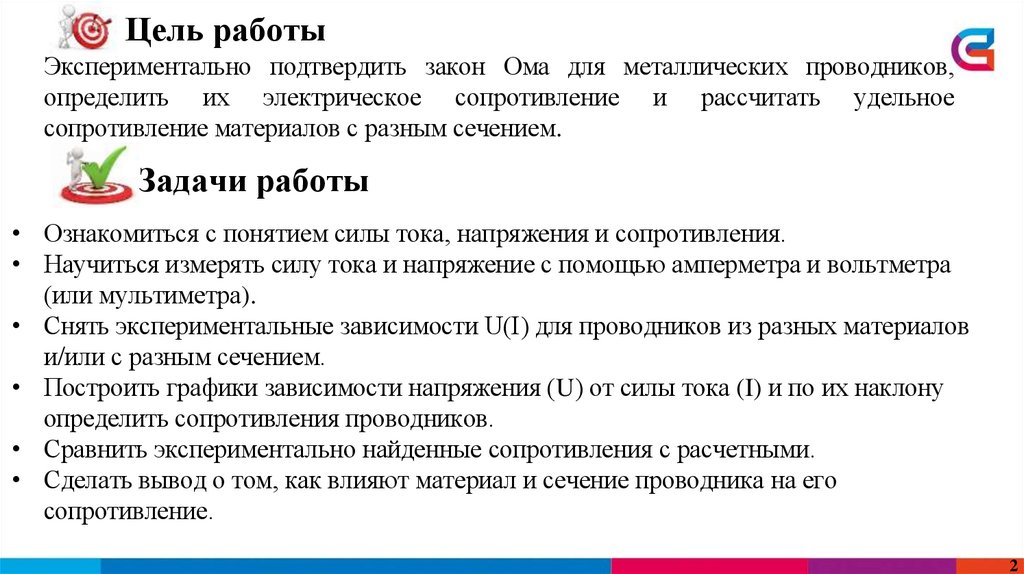

Цель работы
Экспериментально подтвердить закон Ома для металлических проводников,
определить их электрическое сопротивление и рассчитать удельное
сопротивление материалов с разным сечением.
Задачи работы
• Ознакомиться с понятием силы тока, напряжения и сопротивления.
• Научиться измерять силу тока и напряжение с помощью амперметра и вольтметра
(или мультиметра).
• Снять экспериментальные зависимости U(I) для проводников из разных материалов
и/или с разным сечением.
• Построить графики зависимости напряжения (U) от силы тока (I) и по их наклону
определить сопротивления проводников.
• Сравнить экспериментально найденные сопротивления с расчетными.
• Сделать вывод о том, как влияют материал и сечение проводника на его
сопротивление.
2

3.

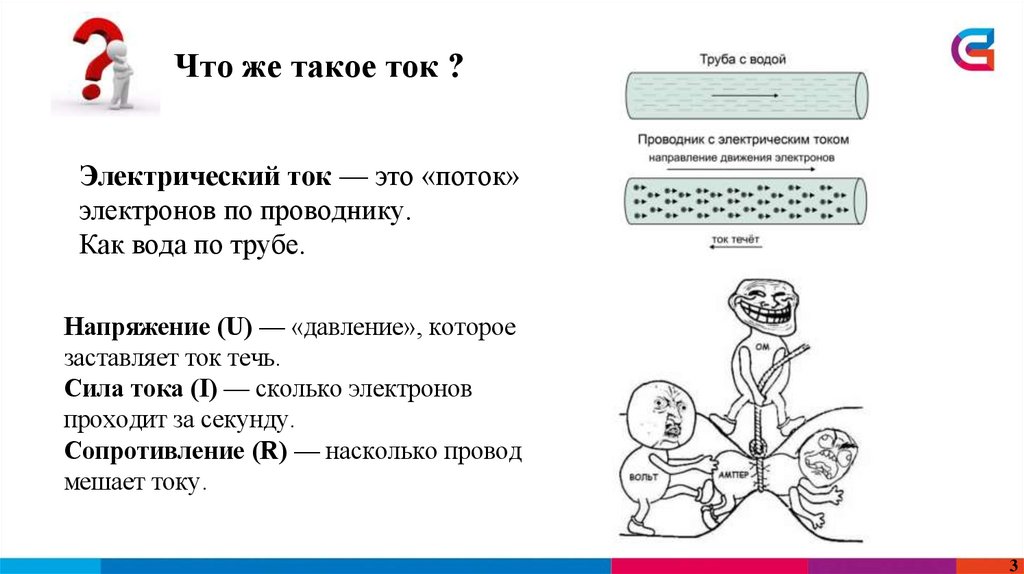

Что же такое ток ?
Электрический ток — это «поток»
электронов по проводнику.
Как вода по трубе.
Напряжение (U) — «давление», которое
заставляет ток течь.
Сила тока (I) — сколько электронов
проходит за секунду.
Сопротивление (R) — насколько провод
мешает току.
3

4.

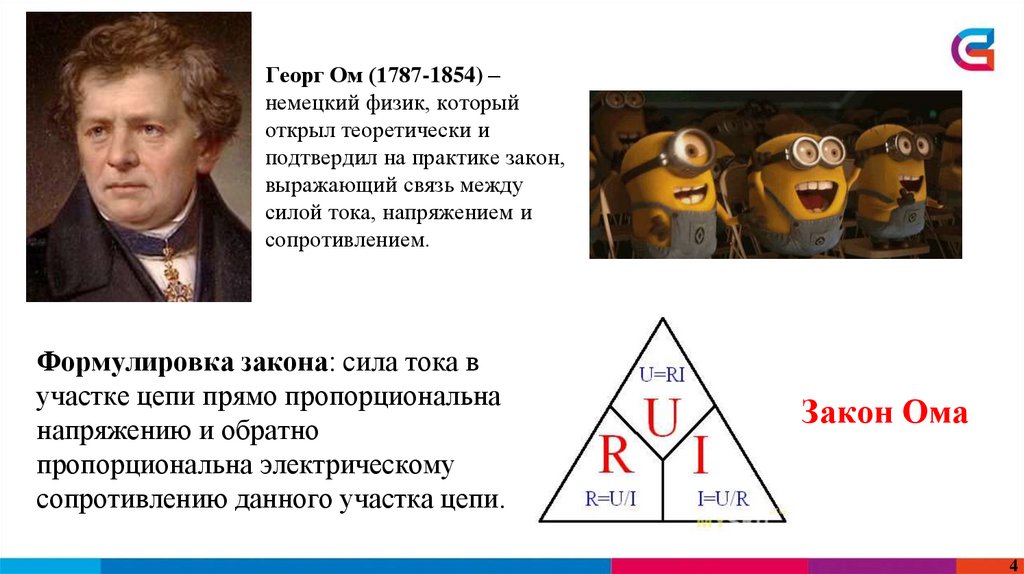

Георг Ом (1787-1854) –
немецкий физик, который
открыл теоретически и
подтвердил на практике закон,
выражающий связь между
силой тока, напряжением и
сопротивлением.
Формулировка закона: сила тока в
участке цепи прямо пропорциональна
напряжению и обратно
пропорциональна электрическому
сопротивлению данного участка цепи.
Закон Ома
4

5.

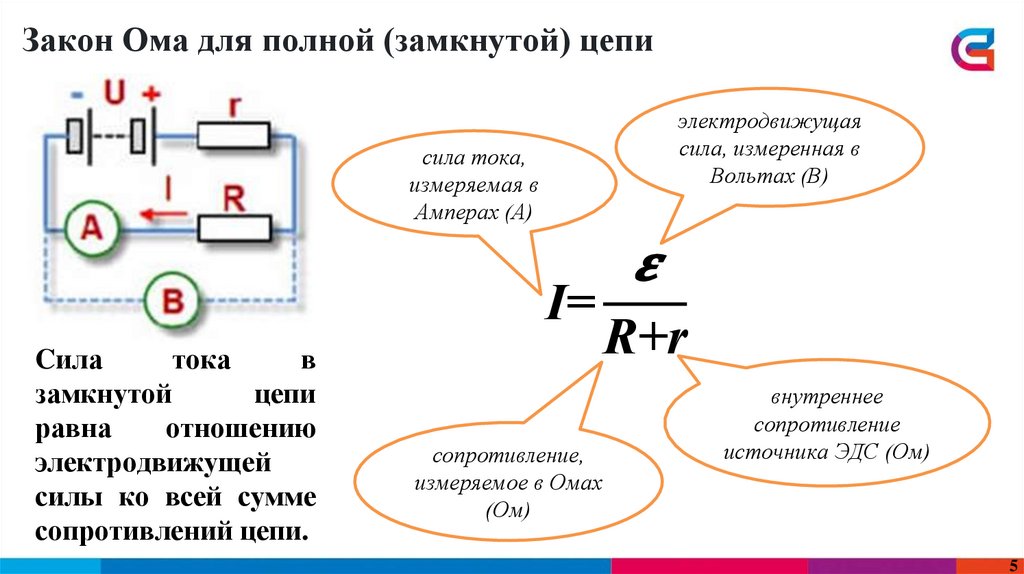

Закон Ома для полной (замкнутой) цепи
электродвижущая
сила, измеренная в
Вольтах (В)
сила тока,
измеряемая в
Амперах (А)
I=
Cила
тока
в
замкнутой
цепи
равна
отношению
электродвижущей
силы ко всей сумме
сопротивлений цепи.
сопротивление,
измеряемое в Омах
(Ом)
