1. Общепрофессиональная дисциплина ОП. 04

Основы электронной и
вычислительной техники

2. ОП.04. Основы электронной и вычислительной техники

Преподаватель
Сыпулина Татьяна Владимировна
Лекция 3. Принцип функционирования выпрямительного
диода. Схема его подключения.

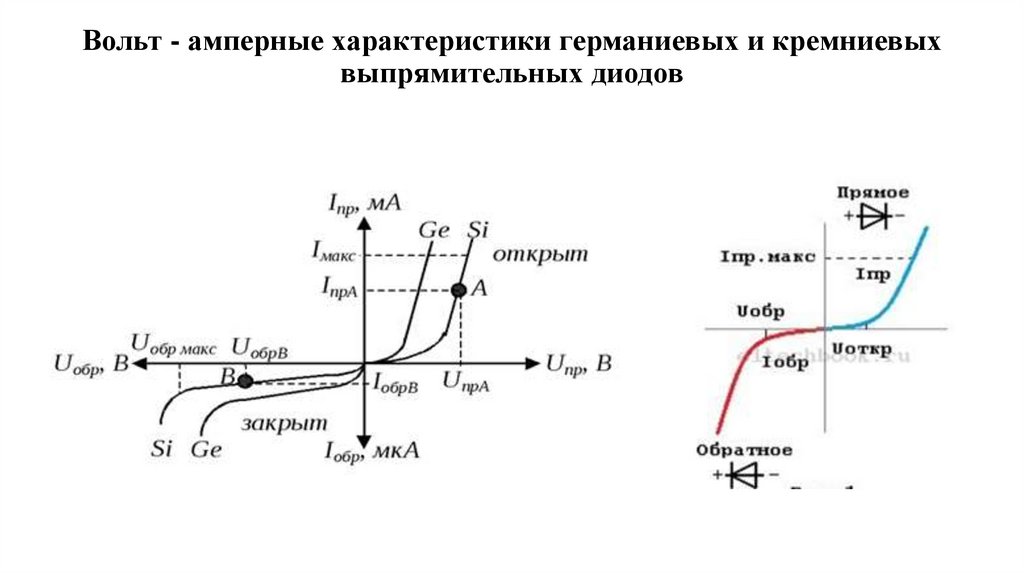

3. Вольт - амперные характеристики германиевых и кремниевых выпрямительных диодов

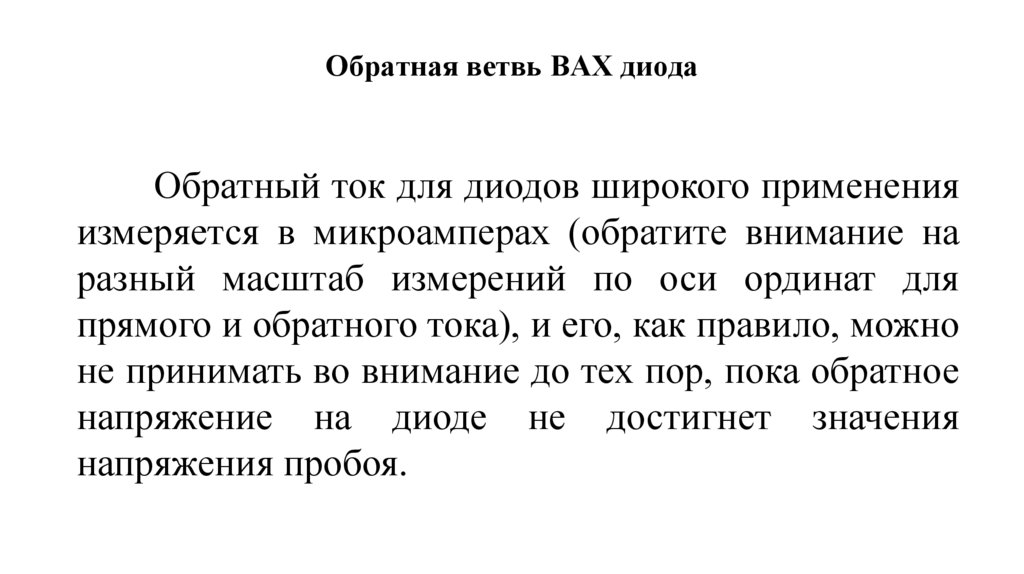

4. Обратная ветвь ВАХ диода

Обратный ток для диодов широкого применения
измеряется в микроамперах (обратите внимание на
разный масштаб измерений по оси ординат для
прямого и обратного тока), и его, как правило, можно
не принимать во внимание до тех пор, пока обратное
напряжение на диоде не достигнет значения
напряжения пробоя.

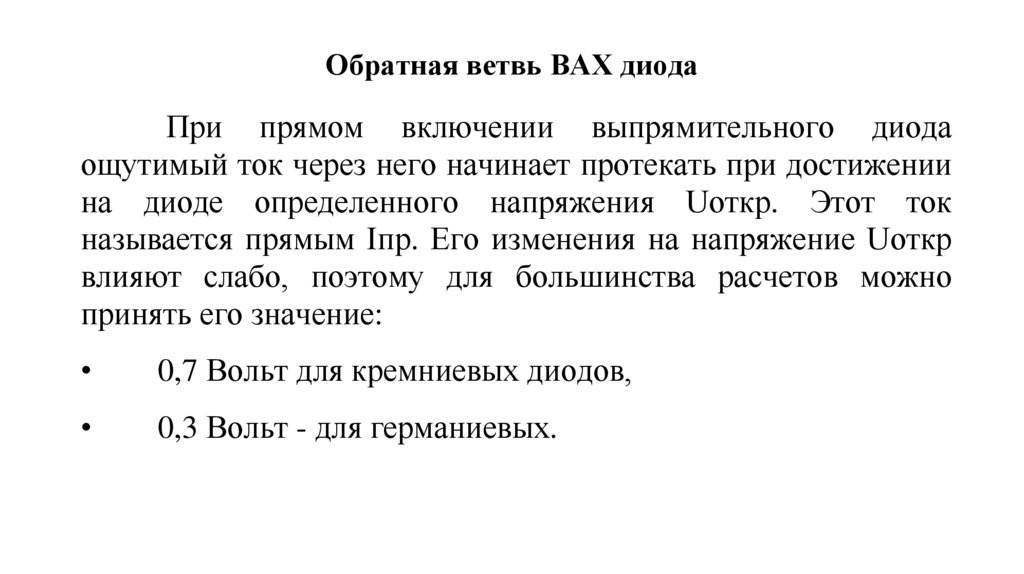

5. Обратная ветвь ВАХ диода

При прямом включении выпрямительного диода
ощутимый ток через него начинает протекать при достижении
на диоде определенного напряжения Uоткр. Этот ток
называется прямым Iпр. Его изменения на напряжение Uоткр
влияют слабо, поэтому для большинства расчетов можно
принять его значение:
0,7 Вольт для кремниевых диодов,
0,3 Вольт - для германиевых.

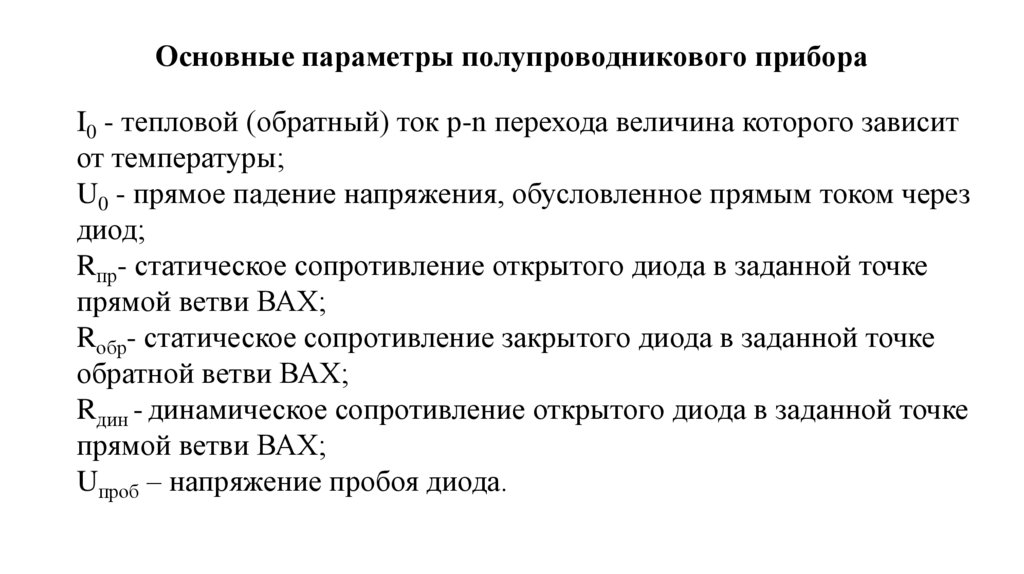

6. Основные параметры полупроводникового прибора

I0 - тепловой (обратный) ток p-n перехода величина которого зависит
от температуры;
U0 - прямое падение напряжения, обусловленное прямым током через
диод;
Rпр- статическое сопротивление открытого диода в заданной точке
прямой ветви ВАХ;
Rобр- статическое сопротивление закрытого диода в заданной точке
обратной ветви ВАХ;

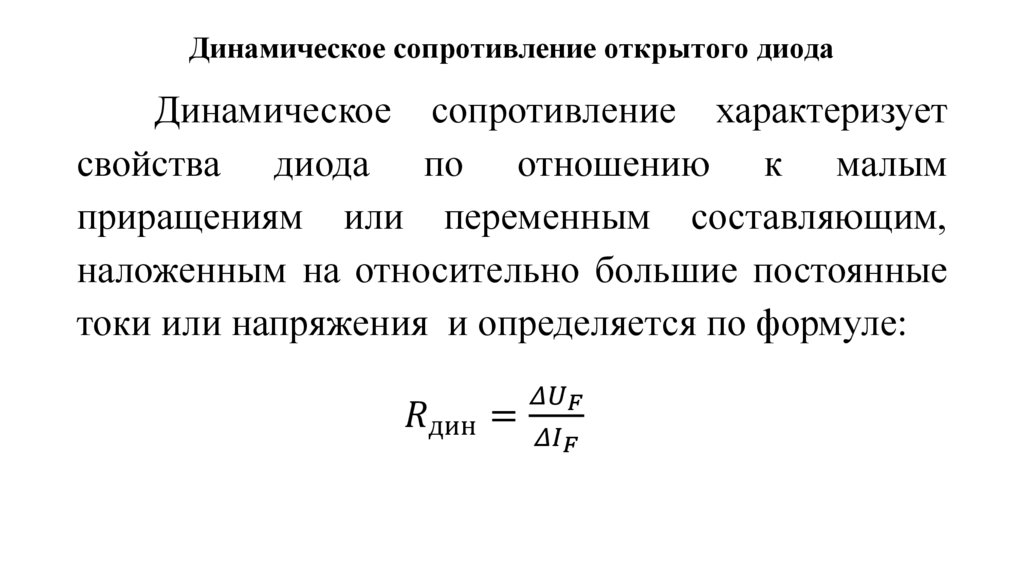

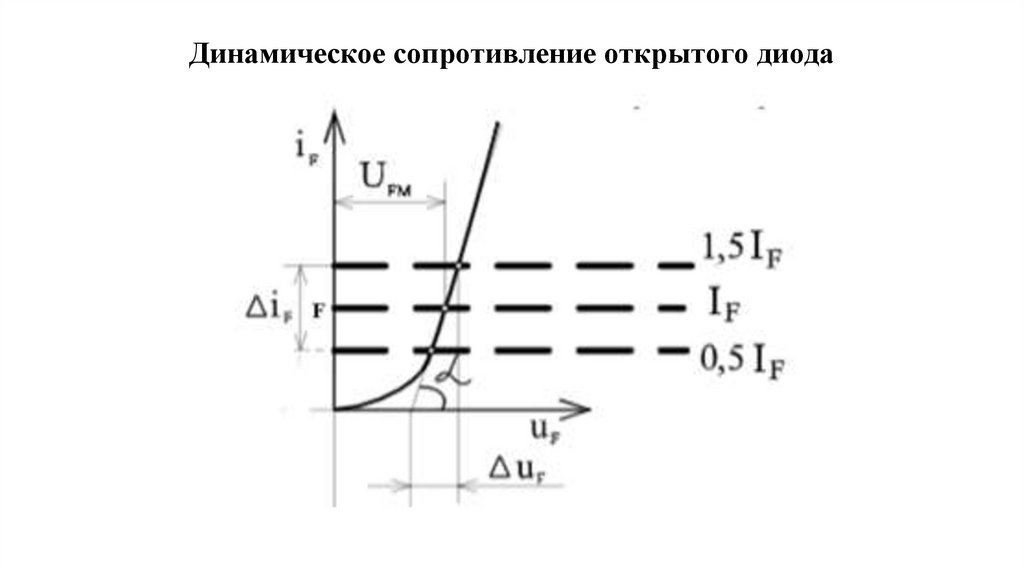

Rдин - динамическое сопротивление открытого диода в заданной точке
прямой ветви ВАХ;
Uпроб – напряжение пробоя диода.

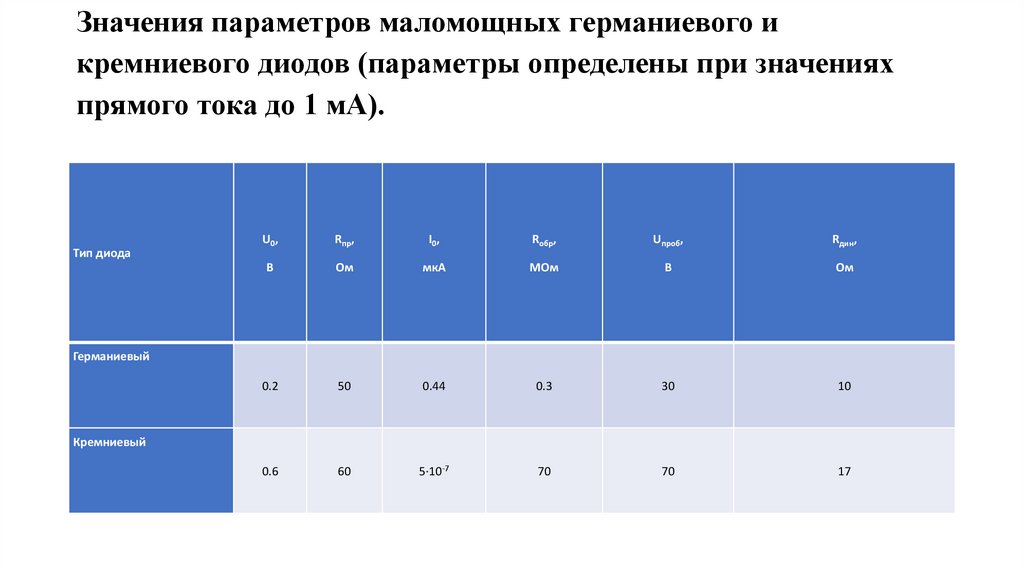

7. Значения параметров маломощных германиевого и кремниевого диодов (параметры определены при значениях прямого тока до 1 мА).

Тип диода
U0,
Rпр,
I 0,
Rобр,
Uпроб,
Rдин,
В
Ом
мкА
МОм
В
Ом
0.2
50
0.44
0.3
30
10
0.6
60
5·10-7
70
70
17
Германиевый
Кремниевый

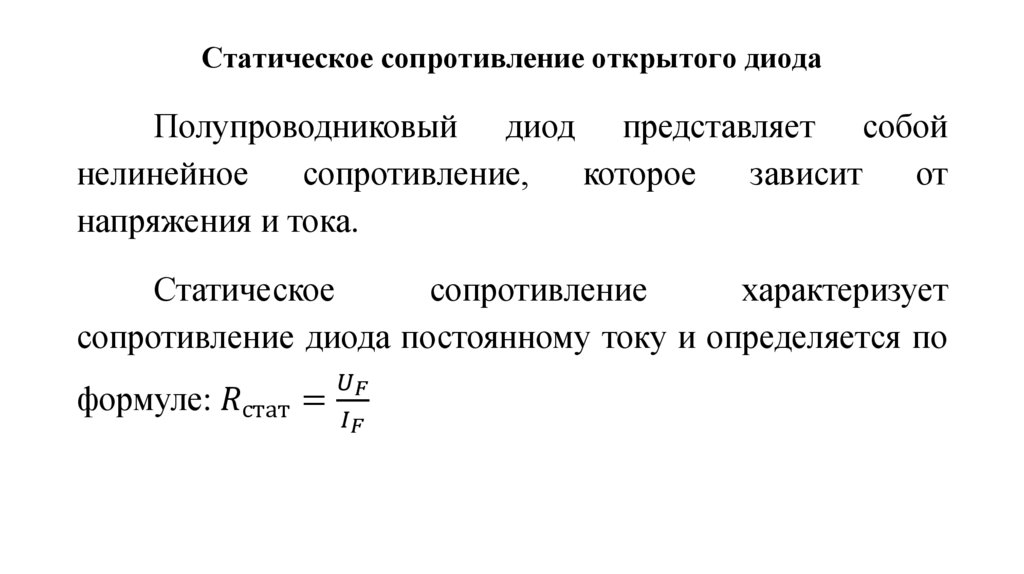

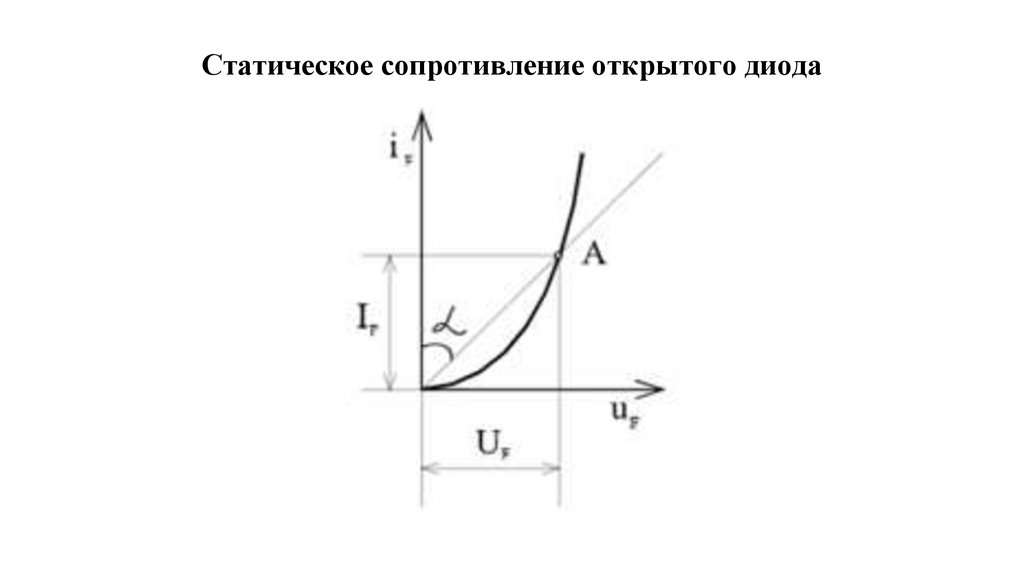

8. Статическое сопротивление открытого диода

Полупроводниковый диод представляет собой
нелинейное
сопротивление,
которое
зависит
от
напряжения и тока.
Статическое
сопротивление
характеризует
сопротивление диода постоянному току и определяется по
