Технологии строительных процессов. Лекция № 3

1.

Санкт-Петербургский государственный
архитектурно-строительный университет
кафедра технологии строительного производства
Технологии строительных процессов
Лекция № 3
Темы:
1.
Производство основных
строительных процессов.
Земляные работы
2.
Виды земляных сооружений
3.
Строительные свойства грунтов
4.
Водопонижение
5.
Замораживание грунтов
6.
Способы крепления выемок
Хорошенькая Елена Владимировна
старший преподаватель
Лукина Наталья Леонидовна
старший преподаватель

2.

2

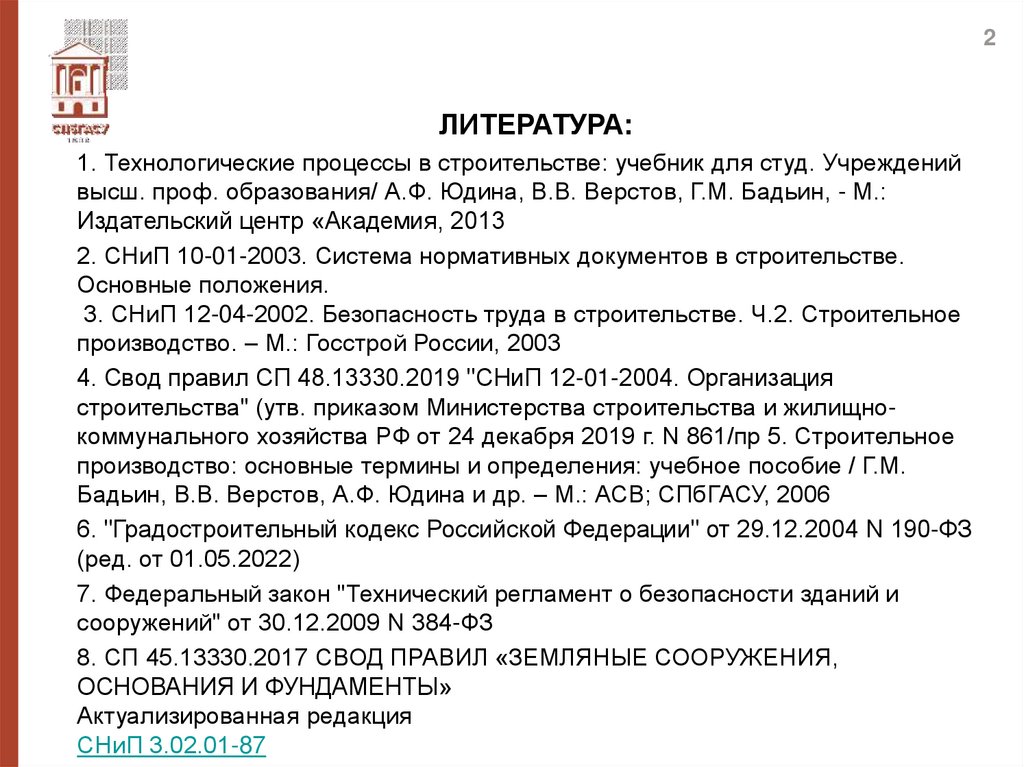

ЛИТЕРАТУРА:
1. Технологические процессы в строительстве: учебник для студ. Учреждений
высш. проф. образования/ А.Ф. Юдина, В.В. Верстов, Г.М. Бадьин, - М.:
Издательский центр «Академия, 2013
2. СНиП 10-01-2003. Система нормативных документов в строительстве.
Основные положения.
3. СНиП 12-04-2002. Безопасность труда в строительстве. Ч.2. Строительное
производство. – М.: Госстрой России, 2003
4. Свод правил СП 48.13330.2019 "СНиП 12-01-2004. Организация
строительства" (утв. приказом Министерства строительства и жилищнокоммунального хозяйства РФ от 24 декабря 2019 г. N 861/пр 5. Строительное
производство: основные термины и определения: учебное пособие / Г.М.
Бадьин, В.В. Верстов, А.Ф. Юдина и др. – М.: АСВ; СПбГАСУ, 2006
6. "Градостроительный кодекс Российской Федерации" от 29.12.2004 N 190-ФЗ
(ред. от 01.05.2022)
7. Федеральный закон "Технический регламент о безопасности зданий и
сооружений" от 30.12.2009 N 384-ФЗ
8. СП 45.13330.2017 СВОД ПРАВИЛ «ЗЕМЛЯНЫЕ СООРУЖЕНИЯ,
ОСНОВАНИЯ И ФУНДАМЕНТЫ»
Актуализированная редакция
СНиП 3.02.01-87

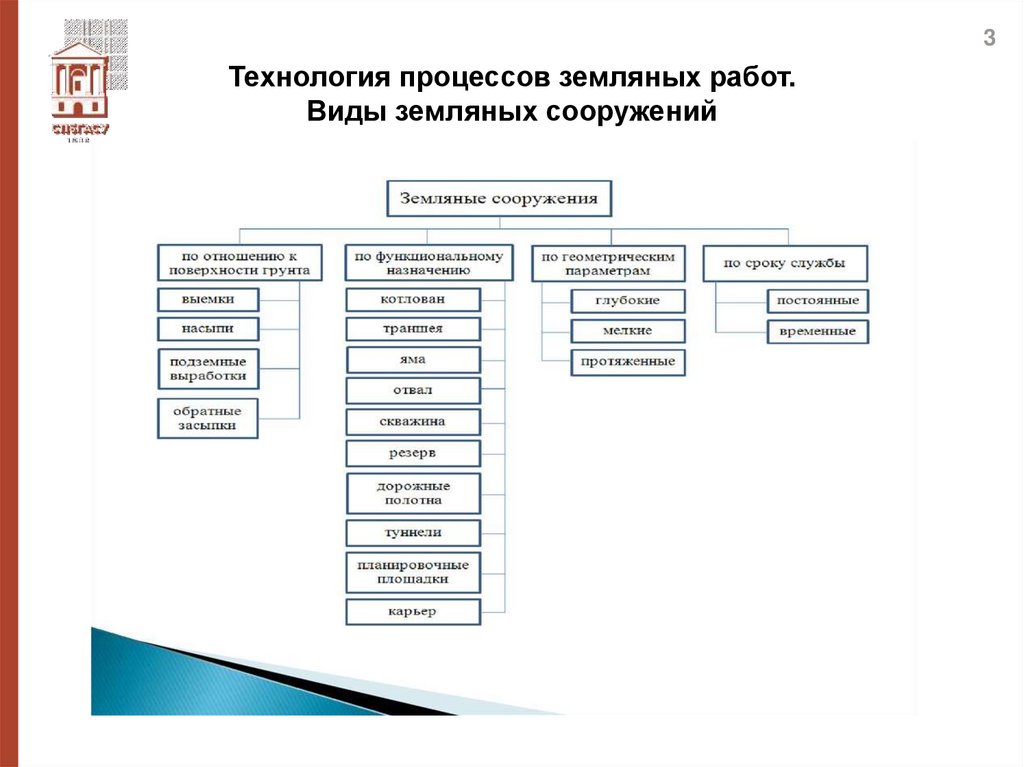

3. Технология процессов земляных работ. Виды земляных сооружений

3
Технология процессов земляных работ.
Виды земляных сооружений

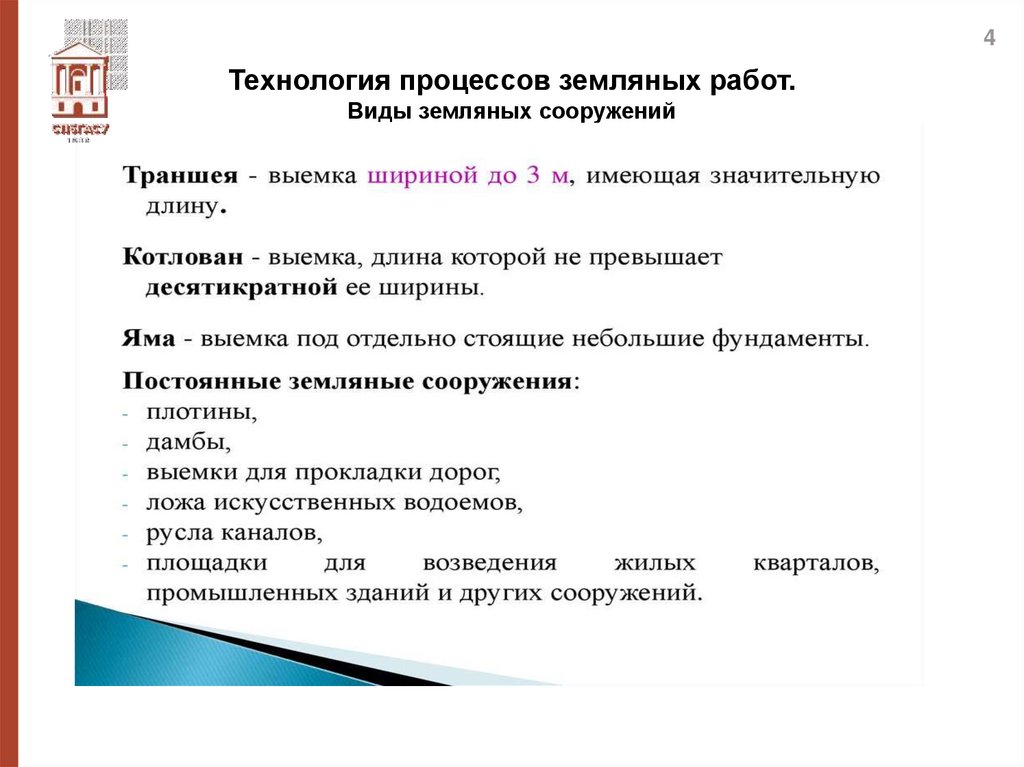

4. Технология процессов земляных работ. Виды земляных сооружений

4
Технология процессов земляных работ.
Виды земляных сооружений

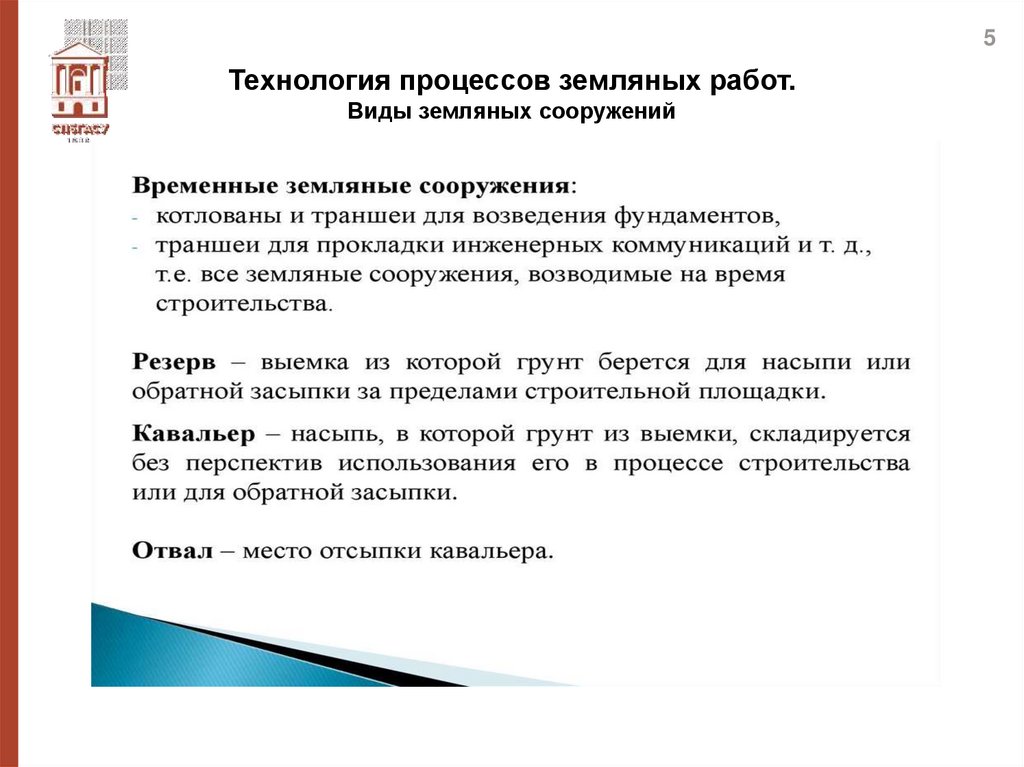

5. Технология процессов земляных работ. Виды земляных сооружений

5
Технология процессов земляных работ.
Виды земляных сооружений

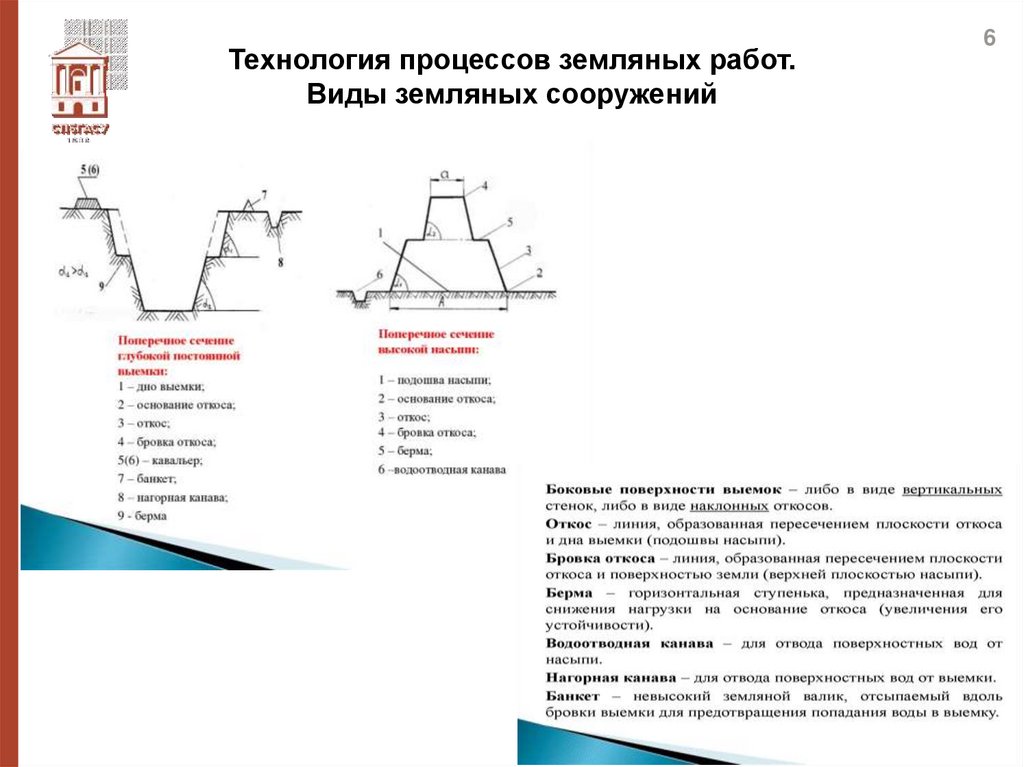

6. Технология процессов земляных работ. Виды земляных сооружений

6

7. Технология процессов земляных работ

7

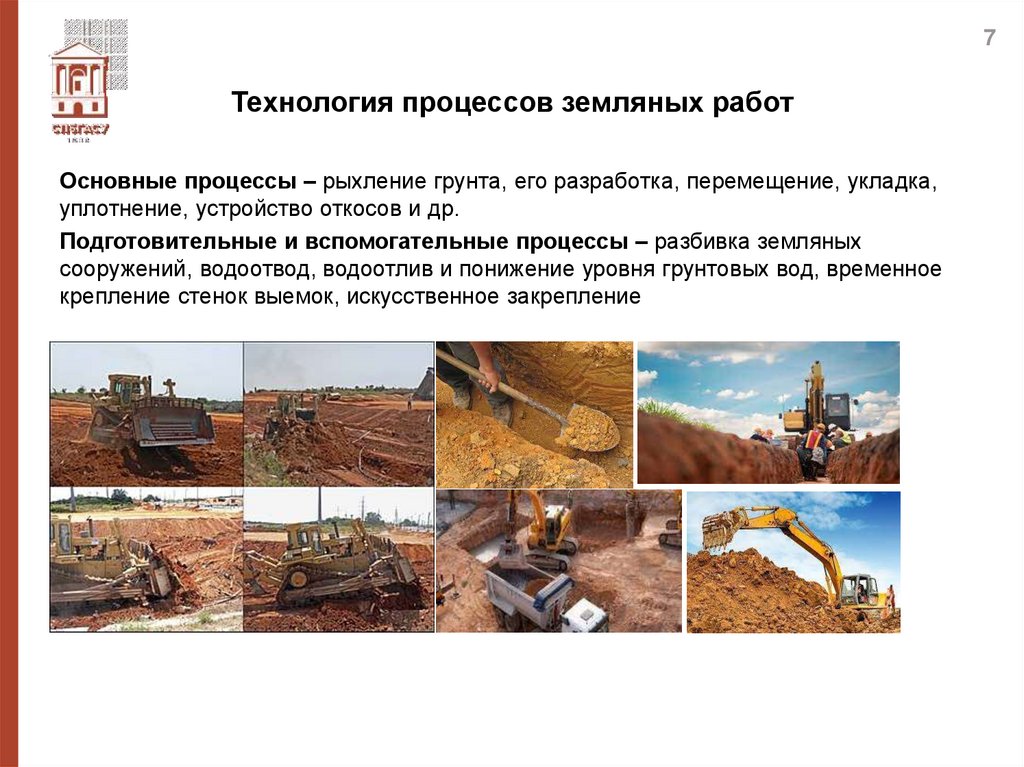

Технология процессов земляных работ
Основные процессы – рыхление грунта, его разработка, перемещение, укладка,
уплотнение, устройство откосов и др.
Подготовительные и вспомогательные процессы – разбивка земляных
сооружений, водоотвод, водоотлив и понижение уровня грунтовых вод, временное
крепление стенок выемок, искусственное закрепление

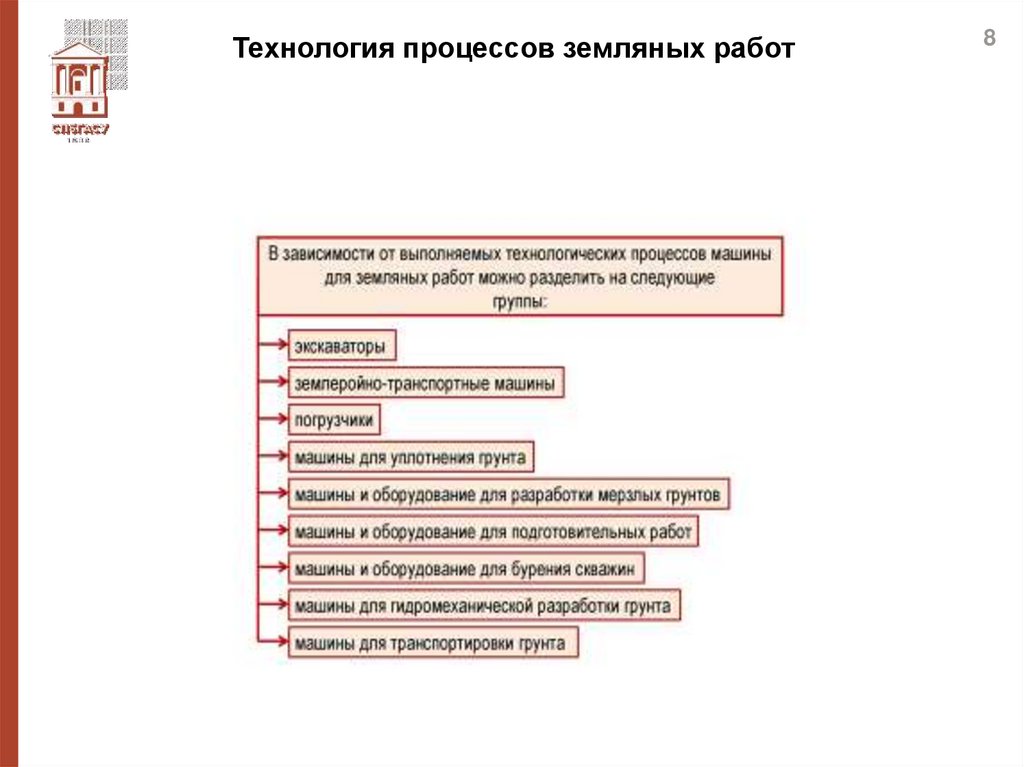

8. Технология процессов земляных работ

8

9. Технология процессов земляных работ.

9

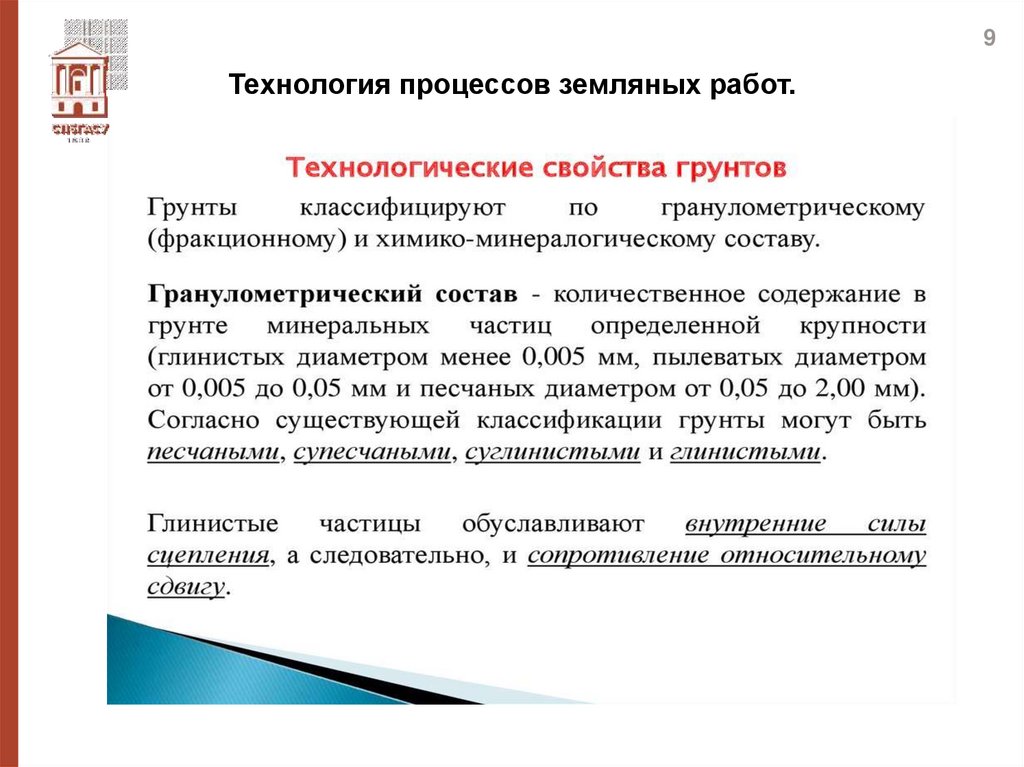

Технология процессов земляных работ.

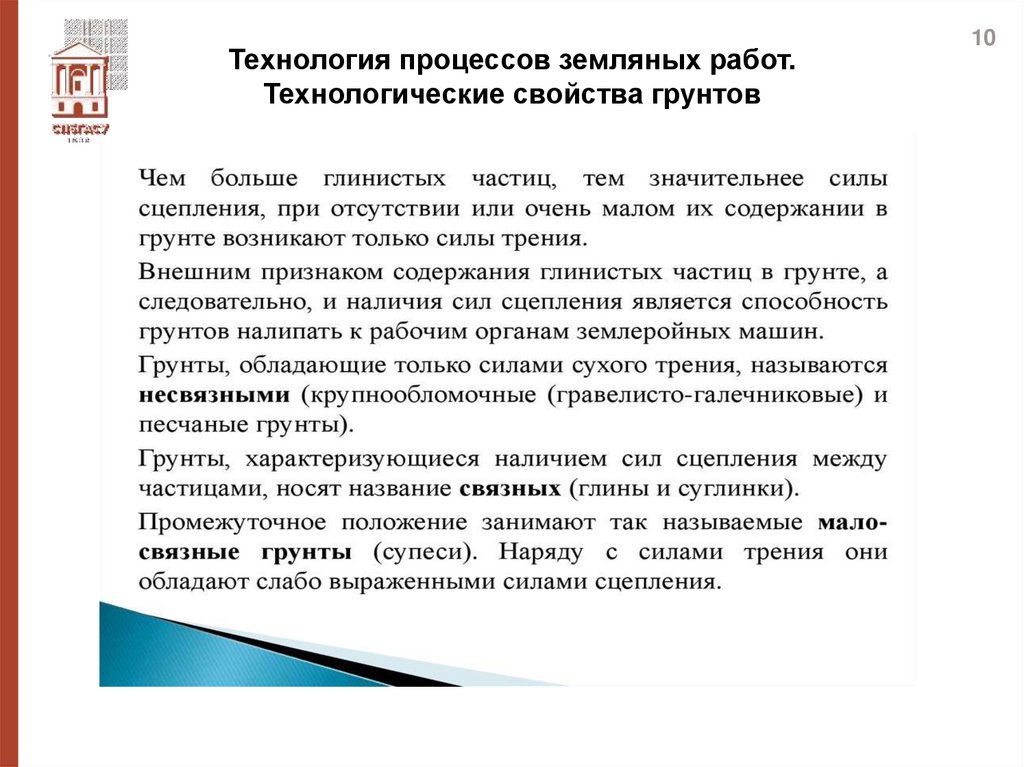

10. Технология процессов земляных работ. Технологические свойства грунтов

10

11. Технология процессов земляных работ. Технологические свойства грунтов

11

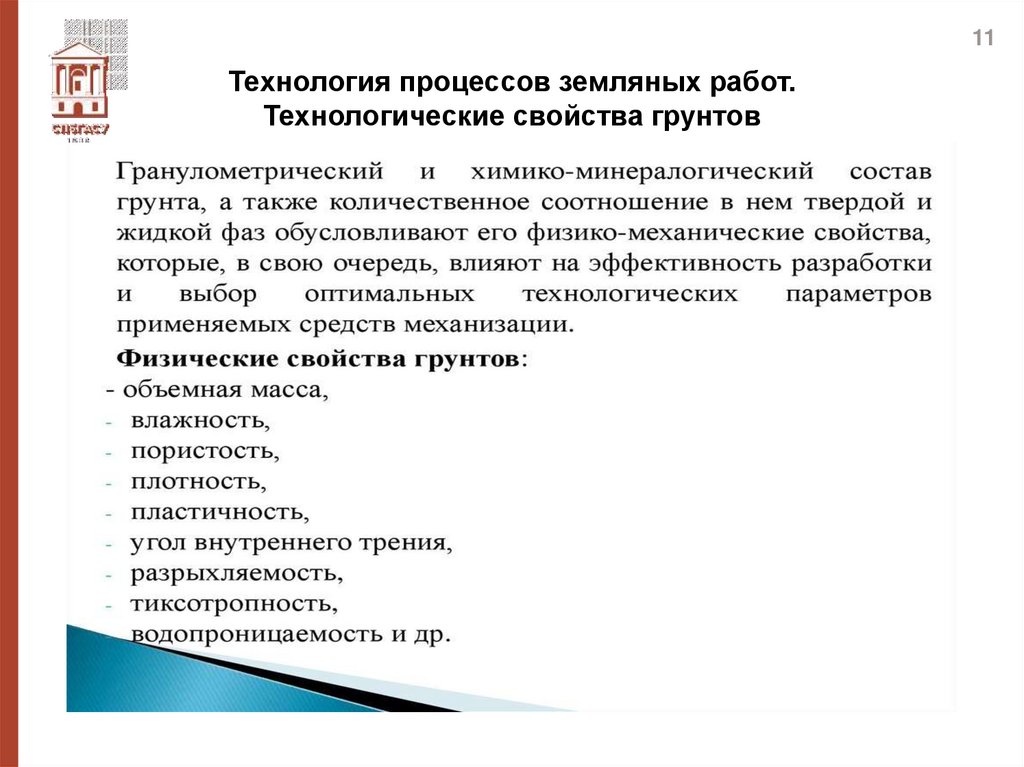

Технология процессов земляных работ.
Технологические свойства грунтов

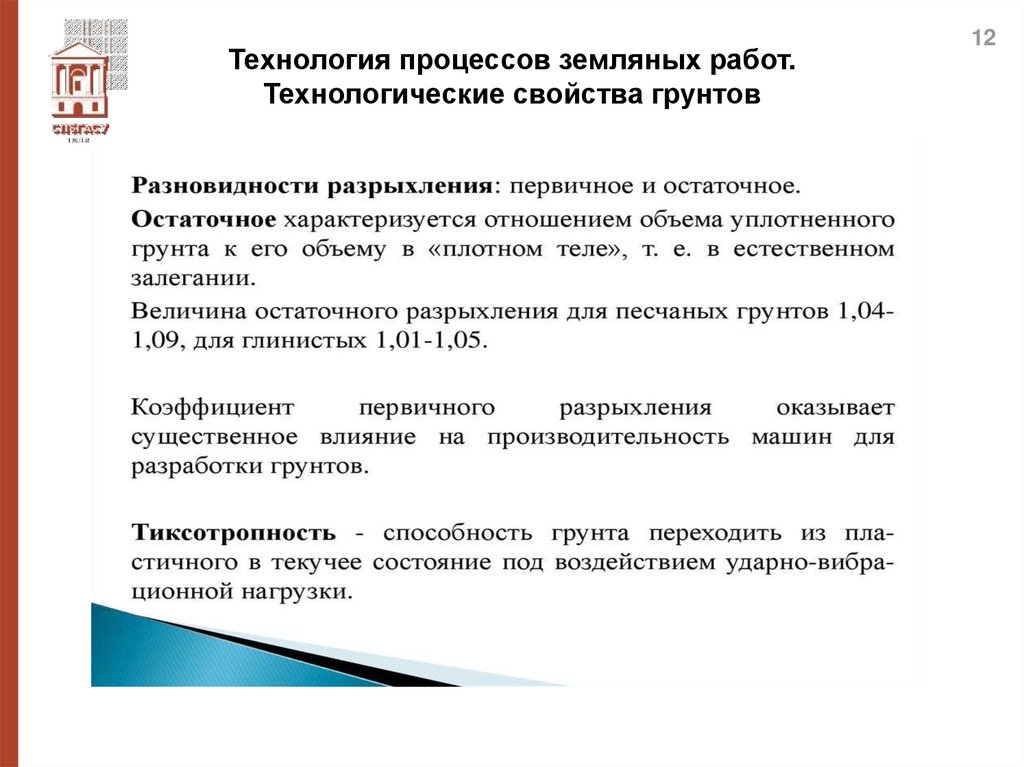

12. Технология процессов земляных работ. Технологические свойства грунтов

12

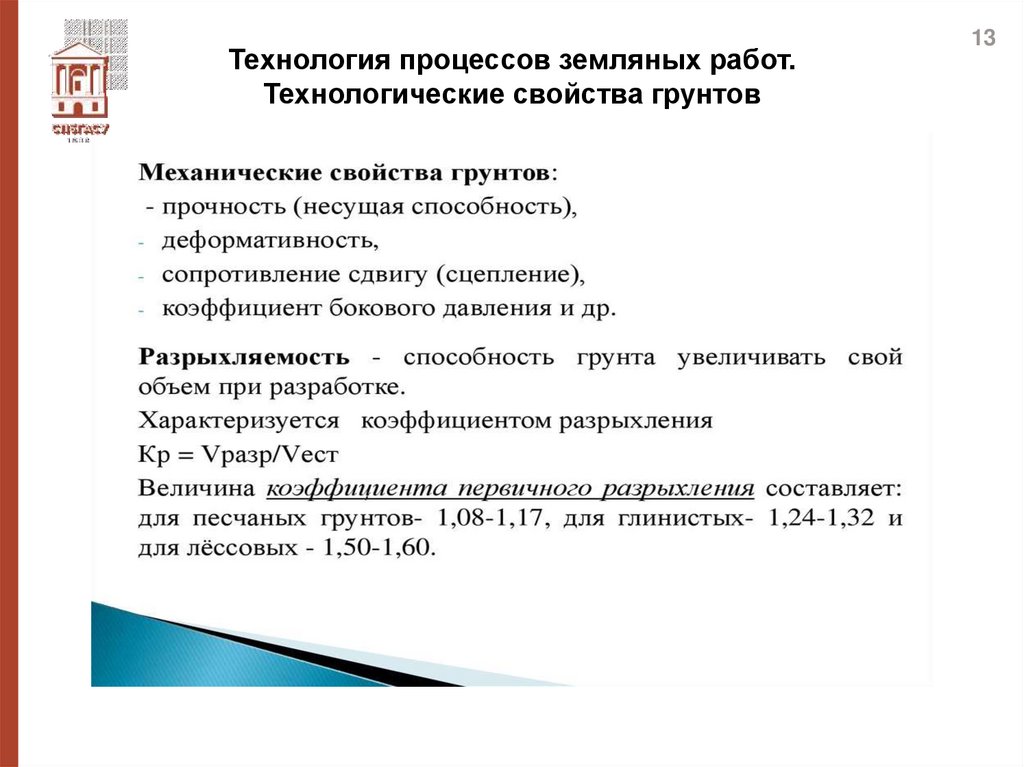

13. Технология процессов земляных работ. Технологические свойства грунтов

13

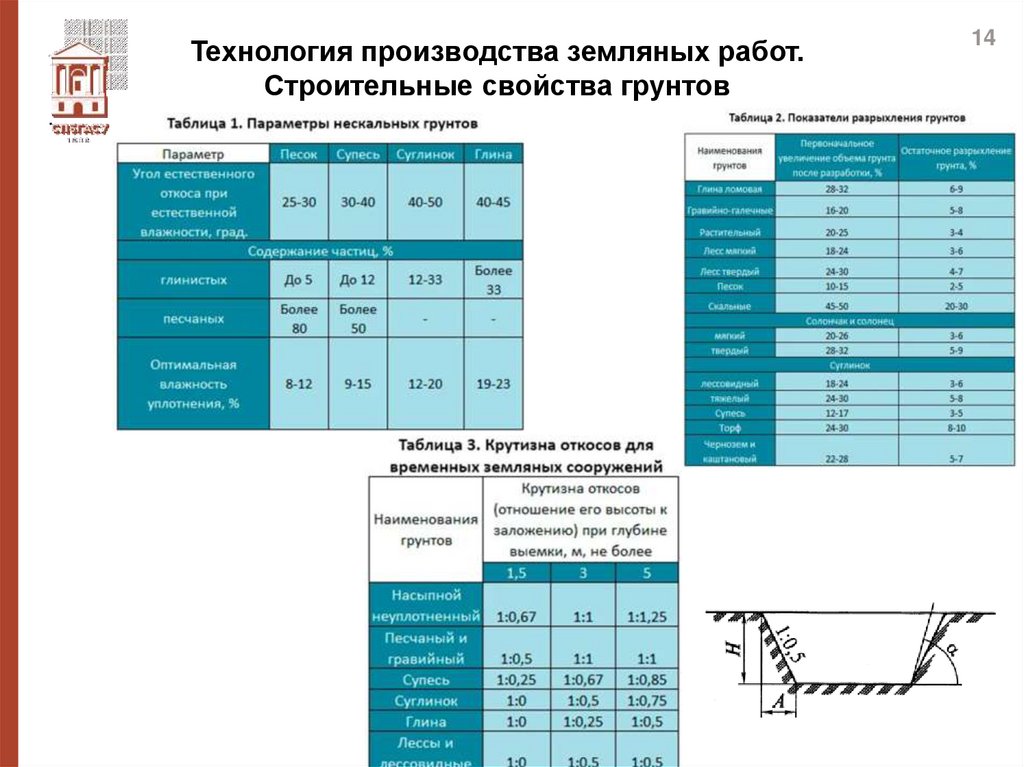

14. Технология производства земляных работ. Строительные свойства грунтов

.
14

15. Технология производства земляных работ. Строительные свойства грунтов

15

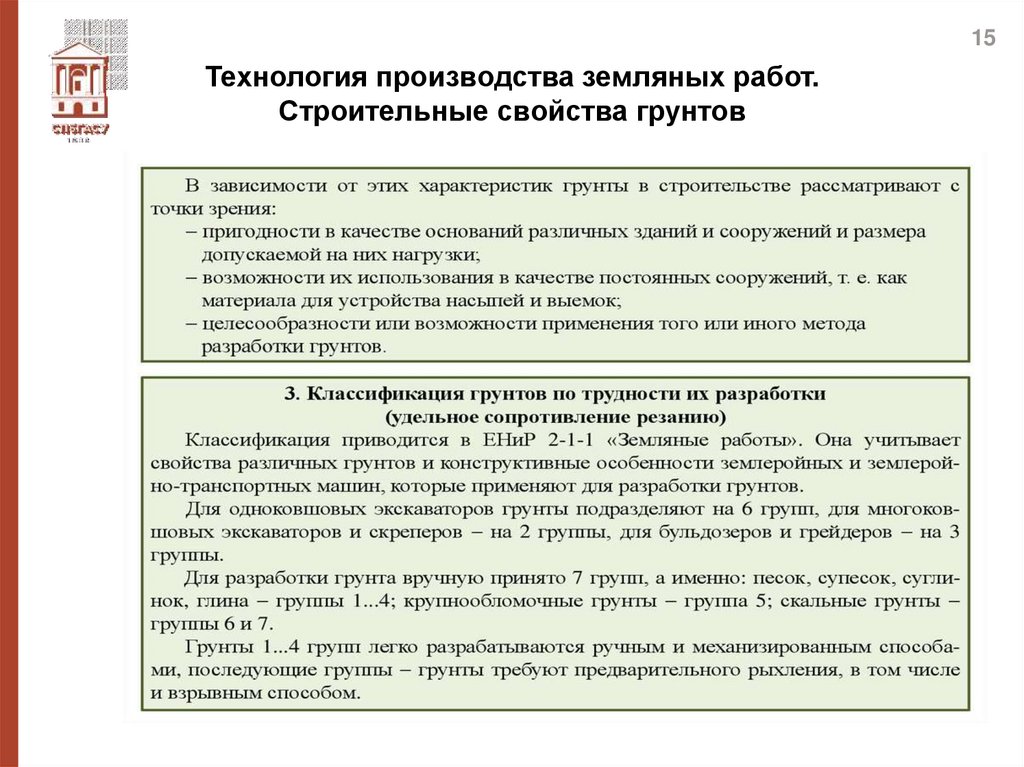

Технология производства земляных работ.
Строительные свойства грунтов

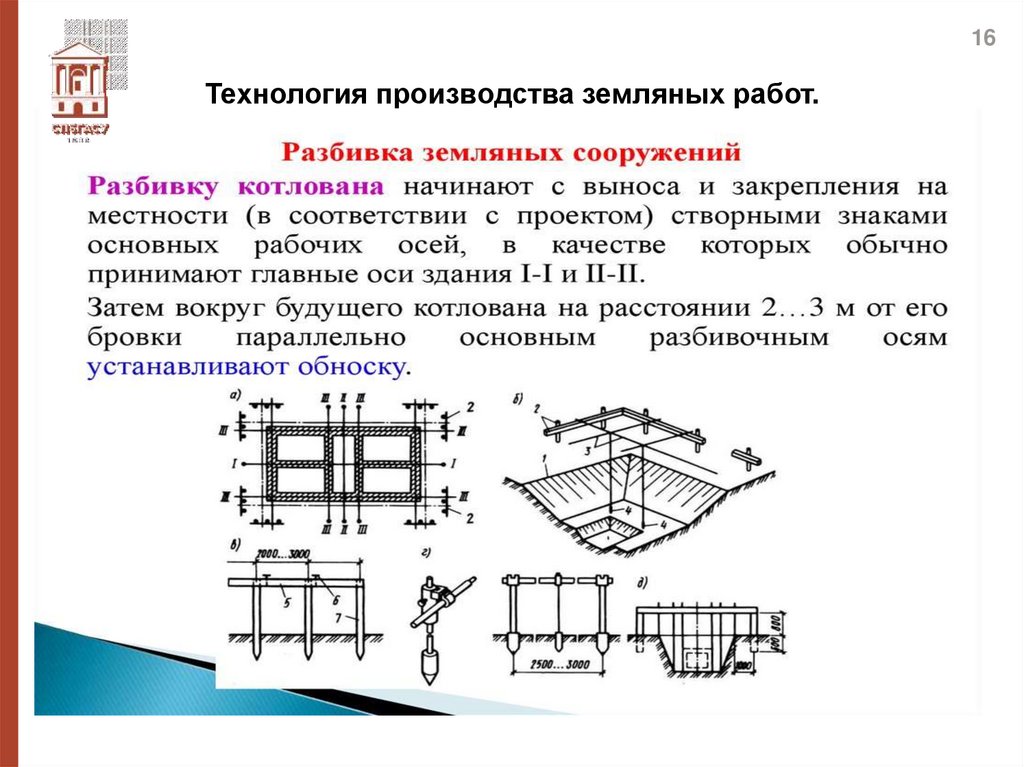

16. Технология производства земляных работ.

16
Технология производства земляных работ.

17. Технология производства земляных работ. Подготовительные процессы при производстве земляных работ

17
Технология производства земляных работ.
Подготовительные процессы при производстве земляных работ

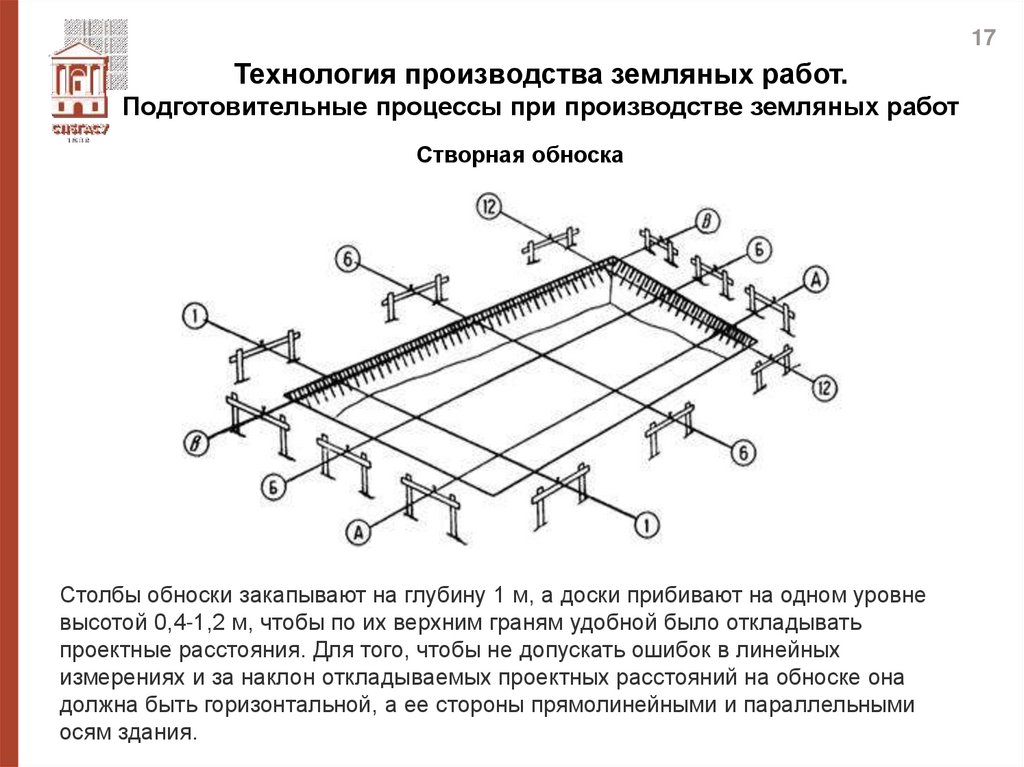

Створная обноска
Столбы обноски закапывают на глубину 1 м, а доски прибивают на одном уровне
высотой 0,4-1,2 м, чтобы по их верхним граням удобной было откладывать
проектные расстояния. Для того, чтобы не допускать ошибок в линейных
измерениях и за наклон откладываемых проектных расстояний на обноске она
должна быть горизонтальной, а ее стороны прямолинейными и параллельными
осям здания.

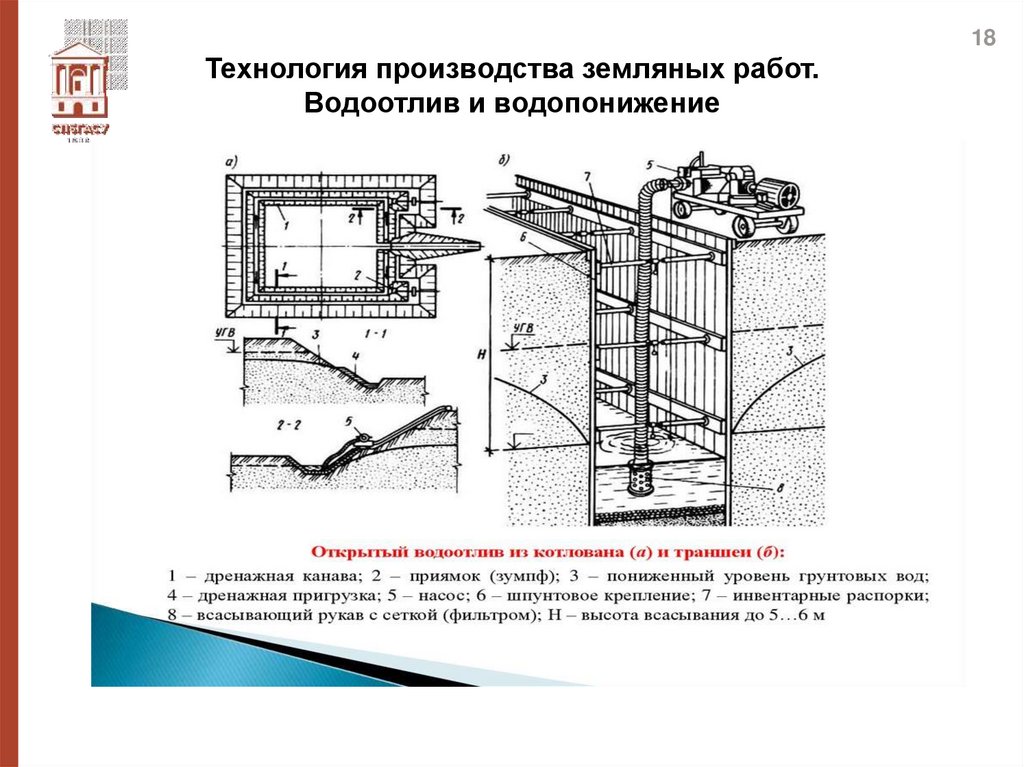

18. Технология производства земляных работ. Водоотлив и водопонижение

18
Технология производства земляных работ.
Водоотлив и водопонижение

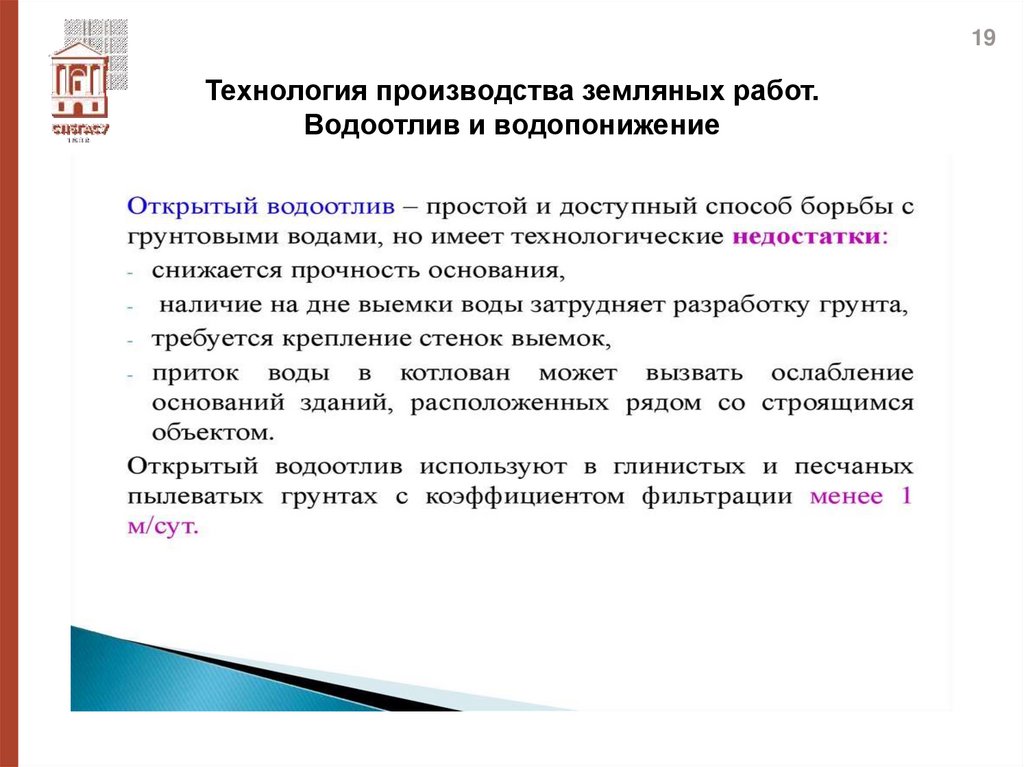

19. Технология производства земляных работ. Водоотлив и водопонижение

19
Технология производства земляных работ.
Водоотлив и водопонижение

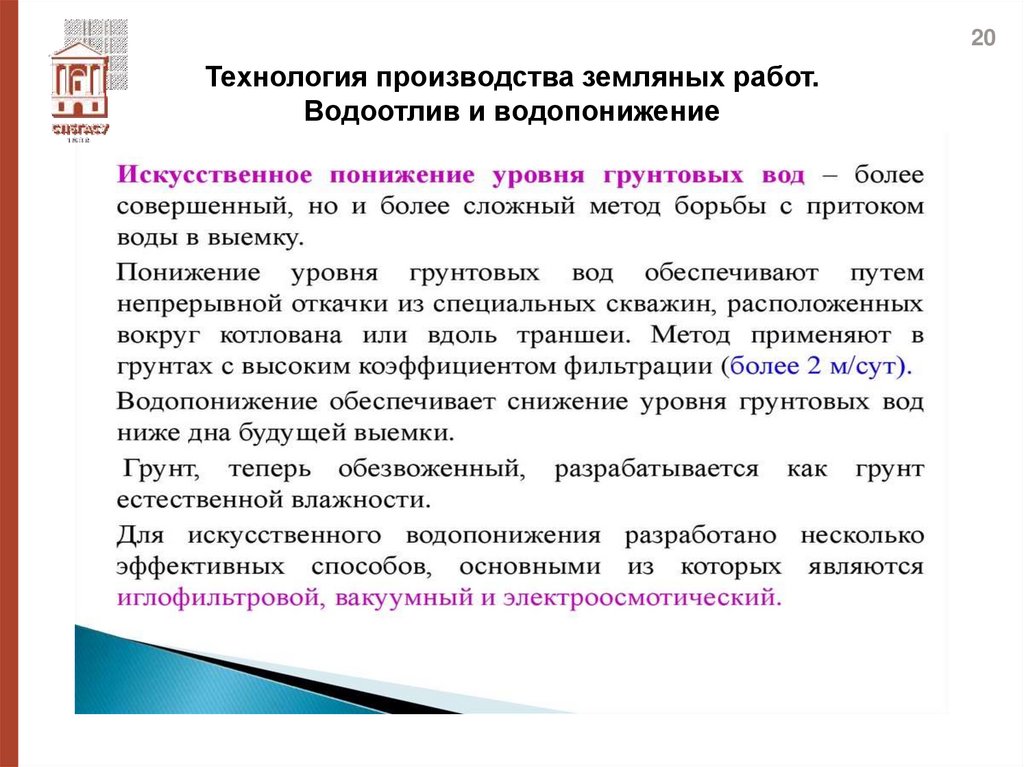

20. Технология производства земляных работ. Водоотлив и водопонижение

20
Технология производства земляных работ.
Водоотлив и водопонижение

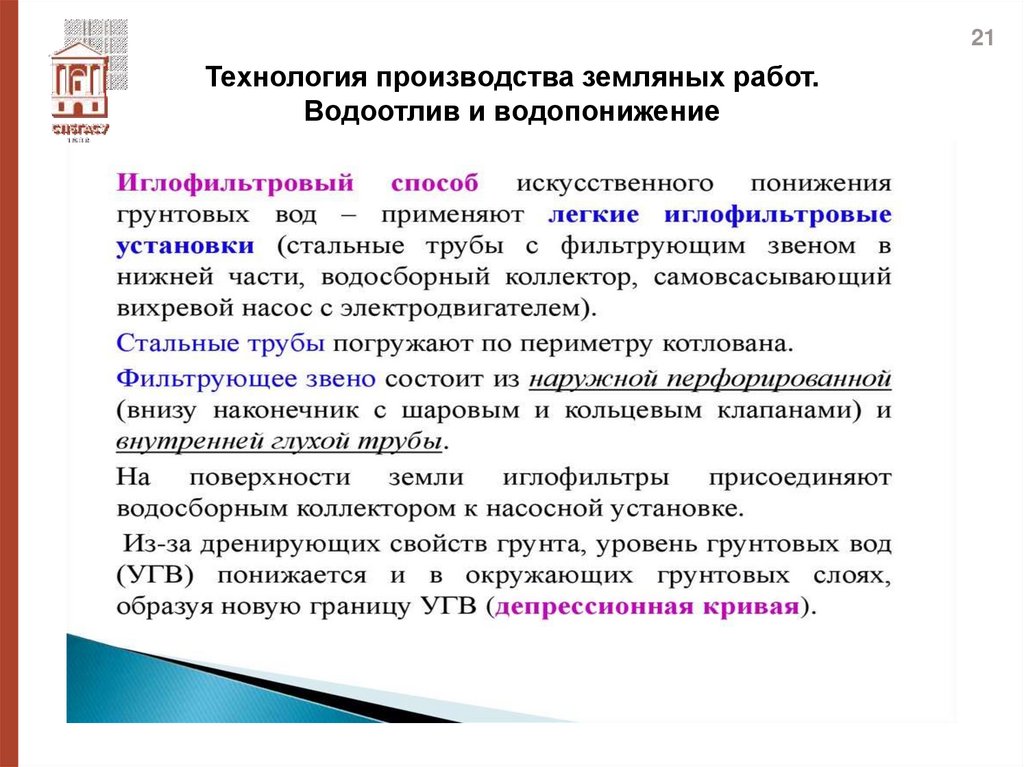

21. Технология производства земляных работ. Водоотлив и водопонижение

21
Технология производства земляных работ.
Водоотлив и водопонижение

22. Технология производства земляных работ

22
Технология производства земляных работ

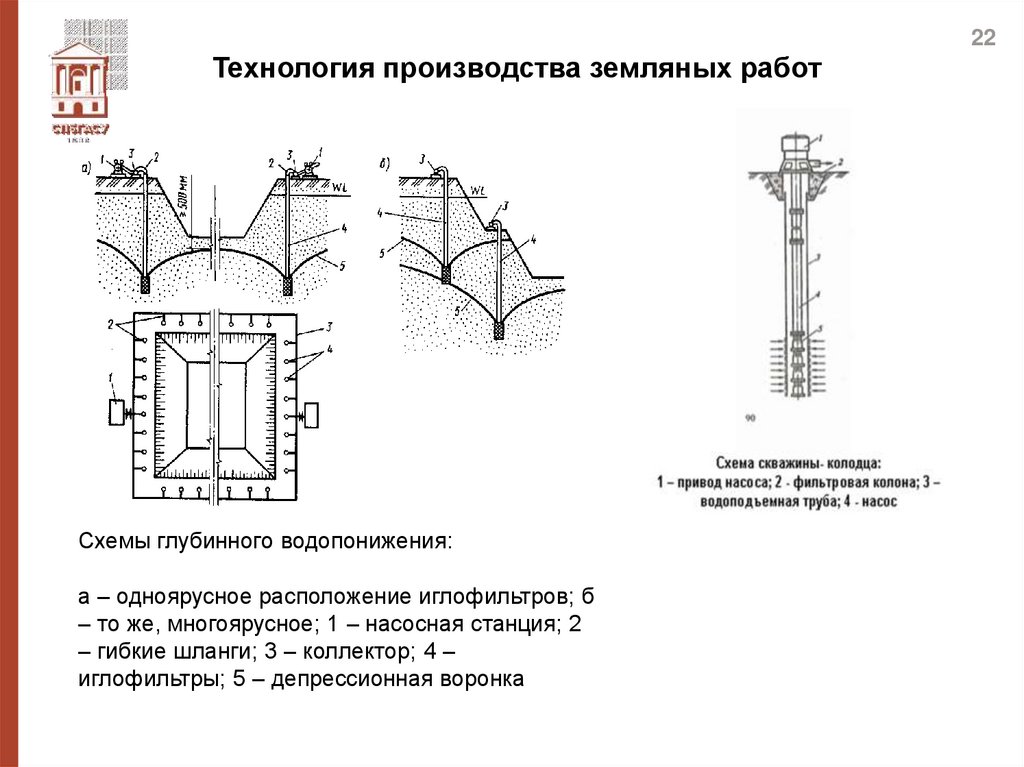

Схемы глубинного водопонижения:
а – одноярусное расположение иглофильтров; б
– то же, многоярусное; 1 – насосная станция; 2
– гибкие шланги; 3 – коллектор; 4 –
иглофильтры; 5 – депрессионная воронка

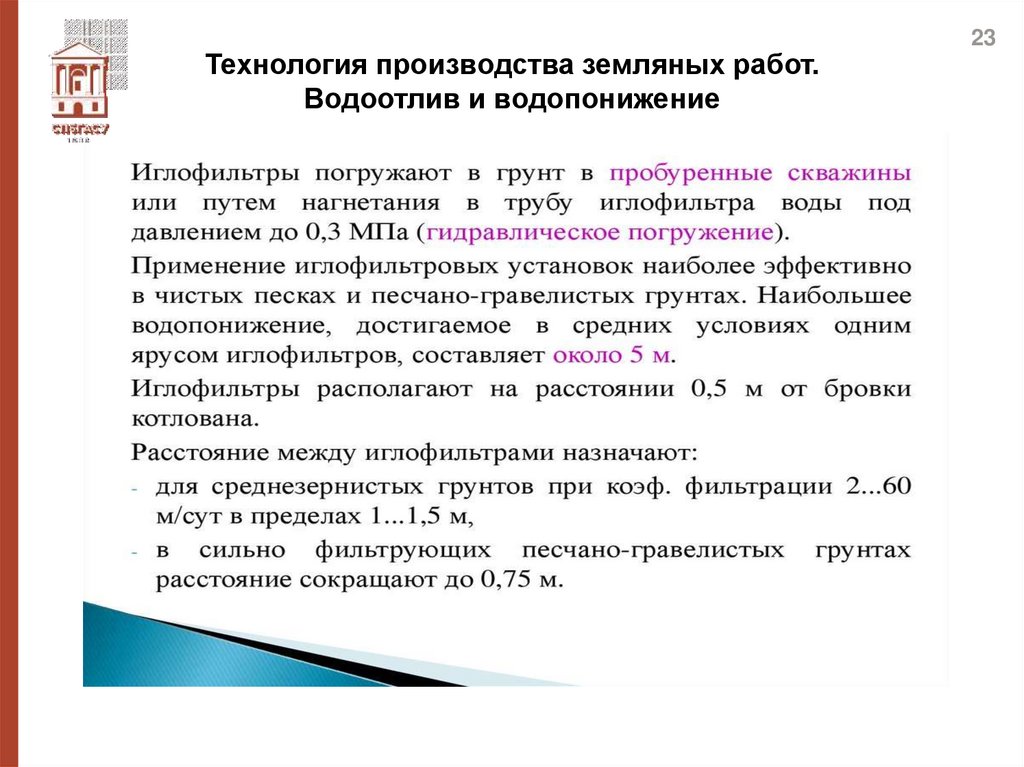

23. Технология производства земляных работ. Водоотлив и водопонижение

23

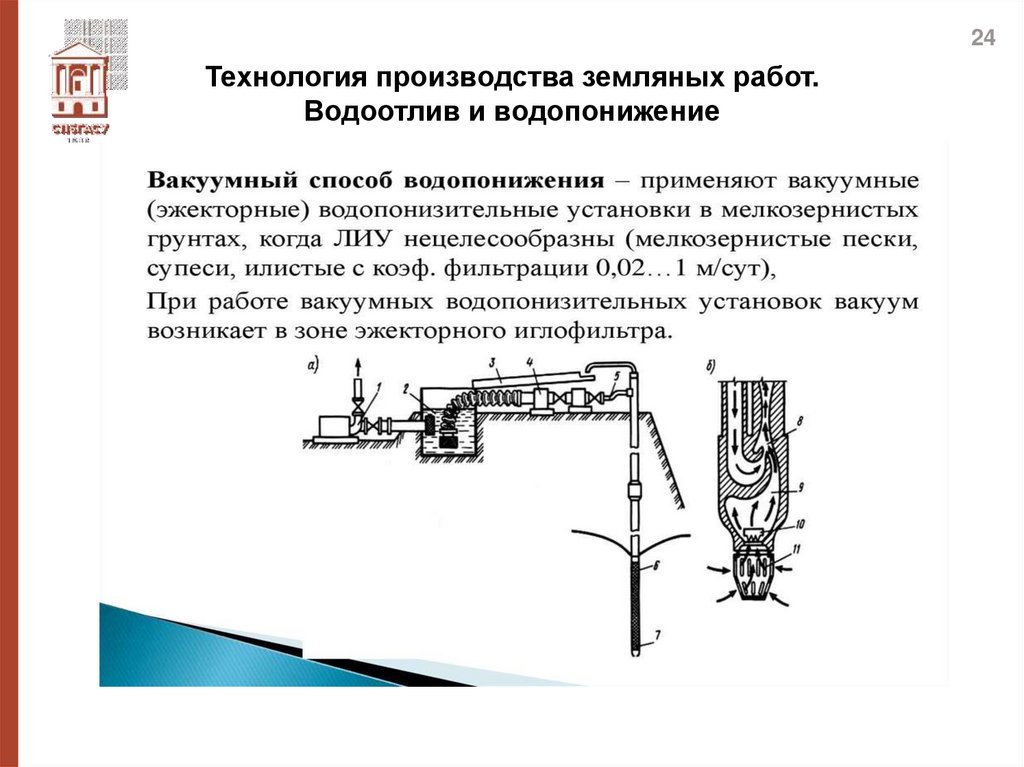

24. Технология производства земляных работ. Водоотлив и водопонижение

24
Технология производства земляных работ.
Водоотлив и водопонижение

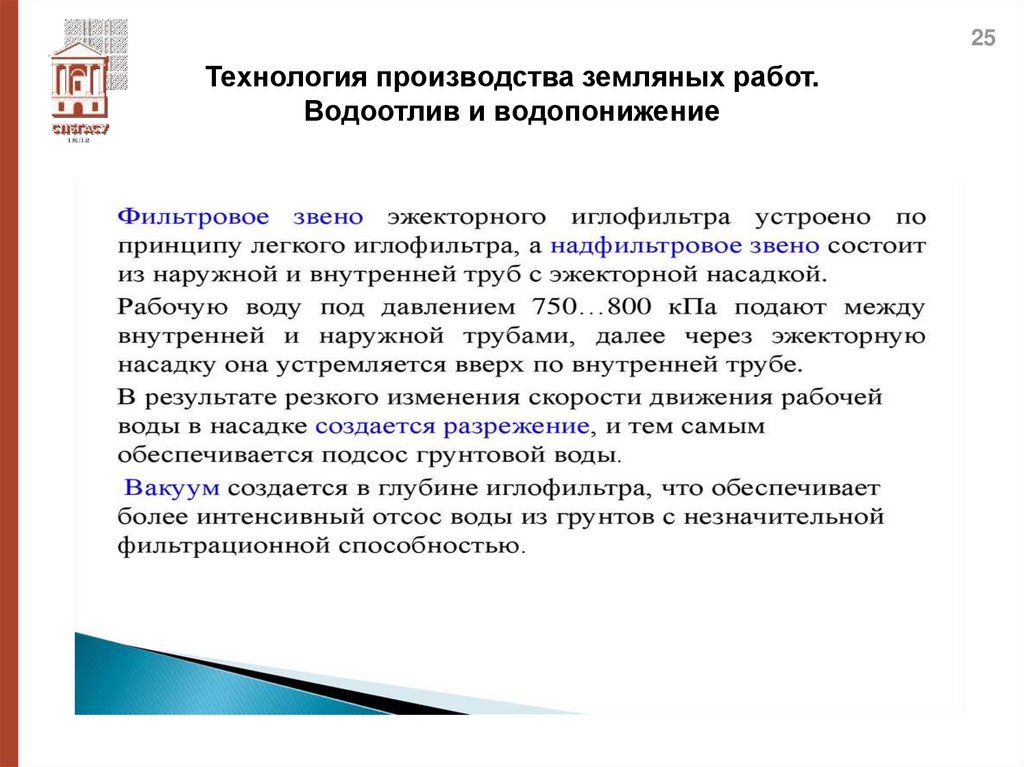

25. Технология производства земляных работ. Водоотлив и водопонижение

25
Технология производства земляных работ.
Водоотлив и водопонижение

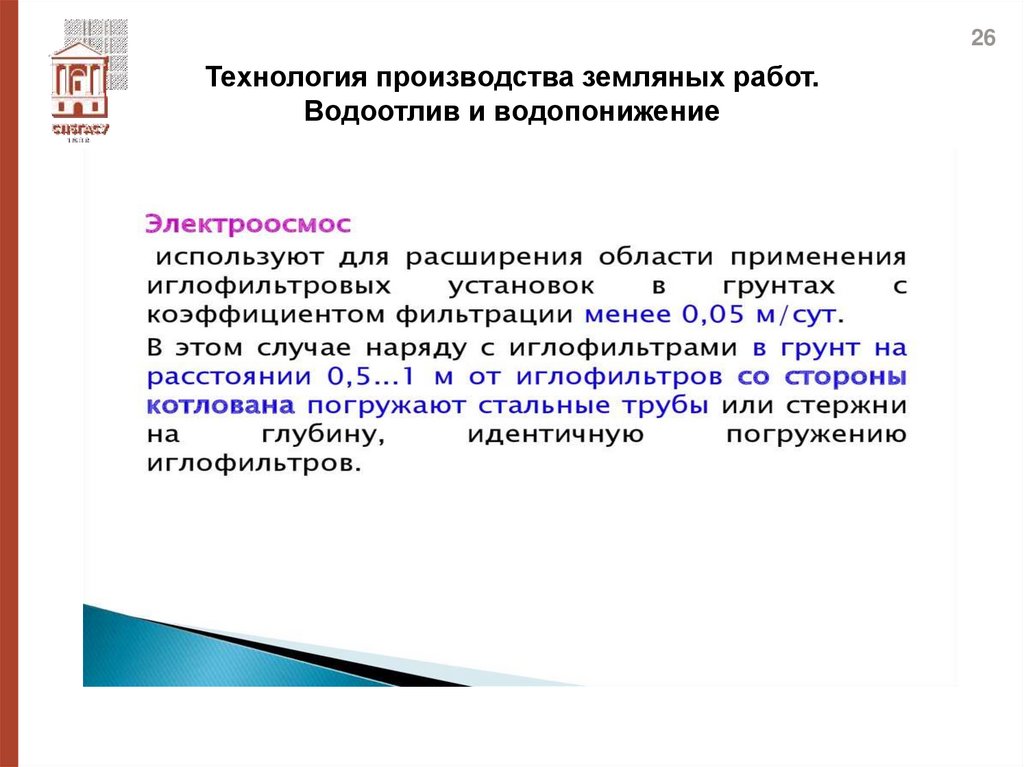

26. Технология производства земляных работ. Водоотлив и водопонижение

26
Технология производства земляных работ.
Водоотлив и водопонижение

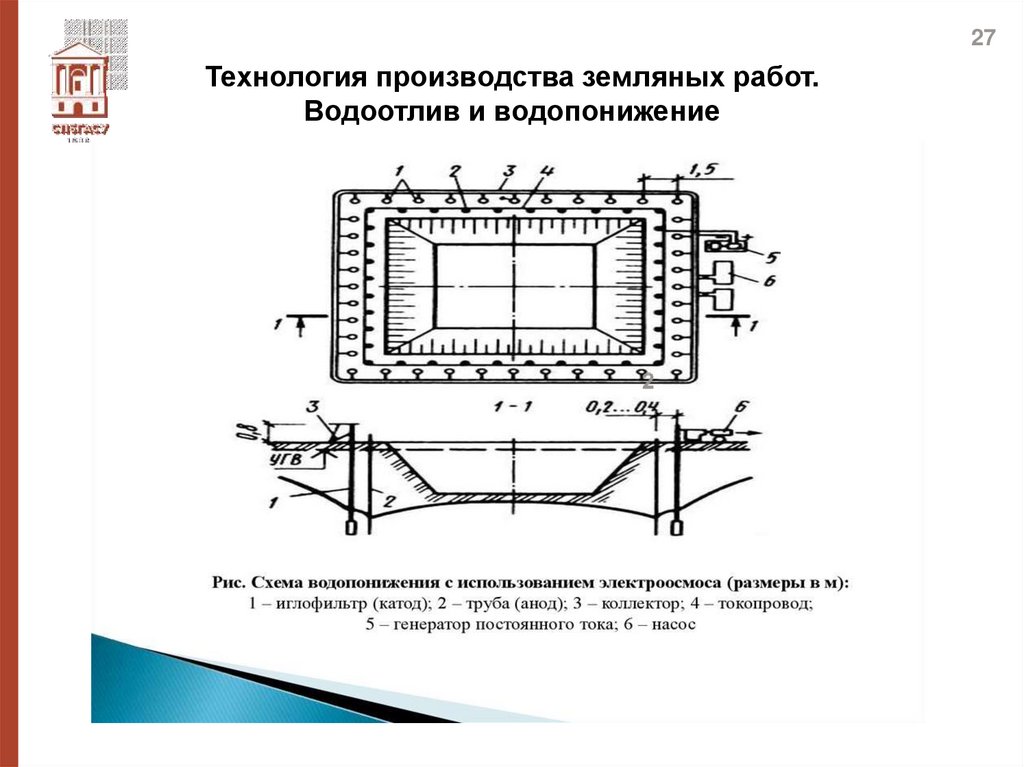

27. Технология производства земляных работ. Водоотлив и водопонижение

27
Технология производства земляных работ.
Водоотлив и водопонижение

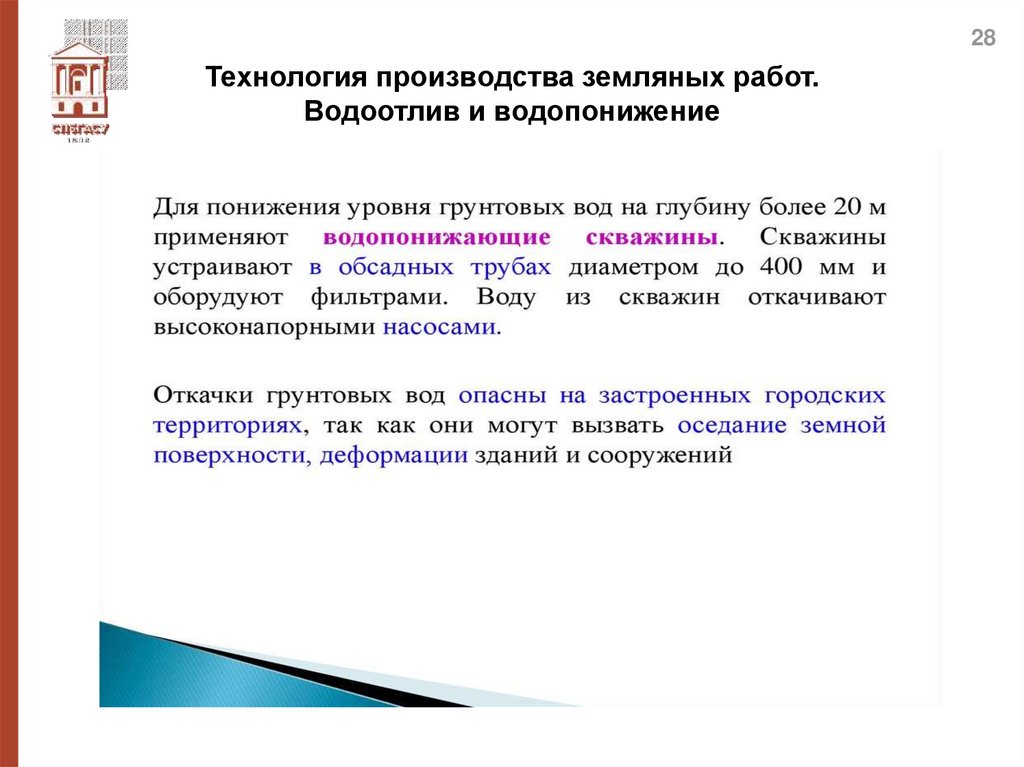

28. Технология производства земляных работ. Водоотлив и водопонижение

28
Технология производства земляных работ.
Водоотлив и водопонижение

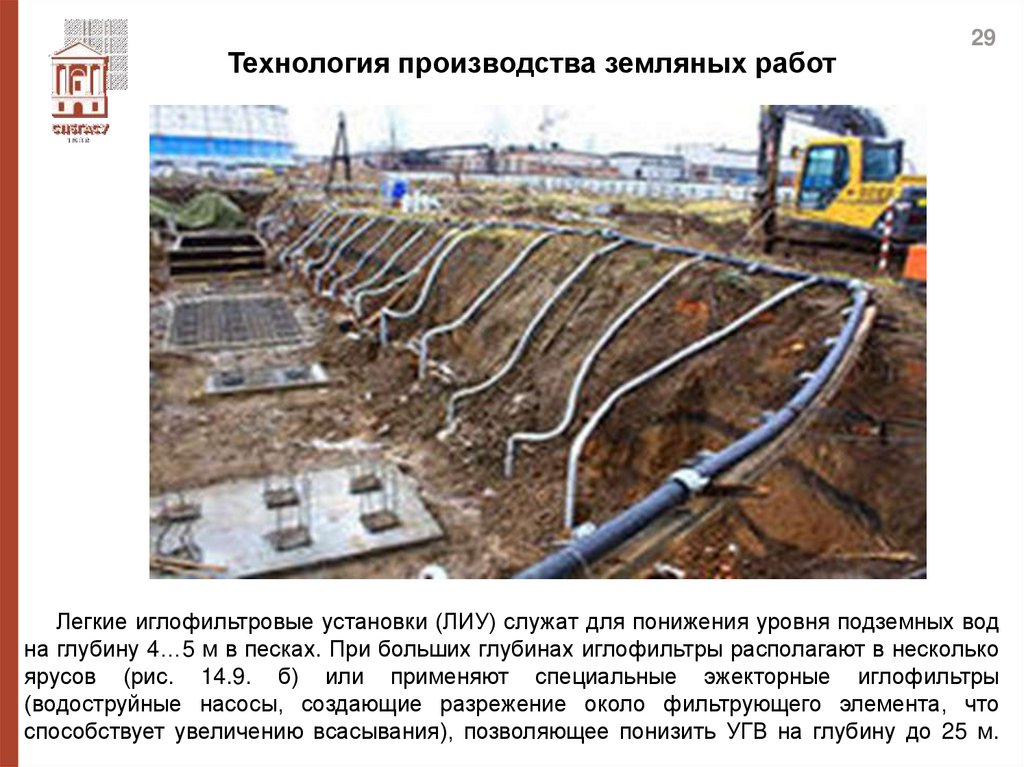

29. Технология производства земляных работ

29
Легкие иглофильтровые установки (ЛИУ) служат для понижения уровня подземных вод
на глубину 4…5 м в песках. При больших глубинах иглофильтры располагают в несколько
ярусов (рис. 14.9. б) или применяют специальные эжекторные иглофильтры
(водоструйные насосы, создающие разрежение около фильтрующего элемента, что
способствует увеличению всасывания), позволяющее понизить УГВ на глубину до 25 м.

30. Технология производства земляных работ.

30

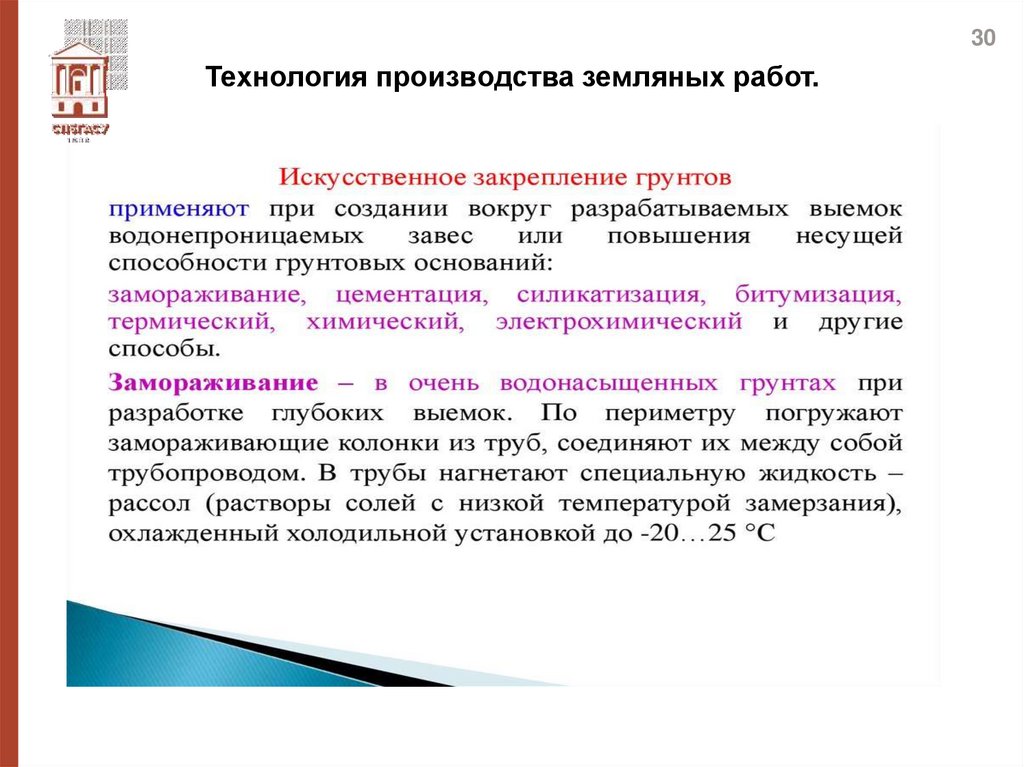

Технология производства земляных работ.

31. Технология производства земляных работ. Искусственное закрепление грунтов

31

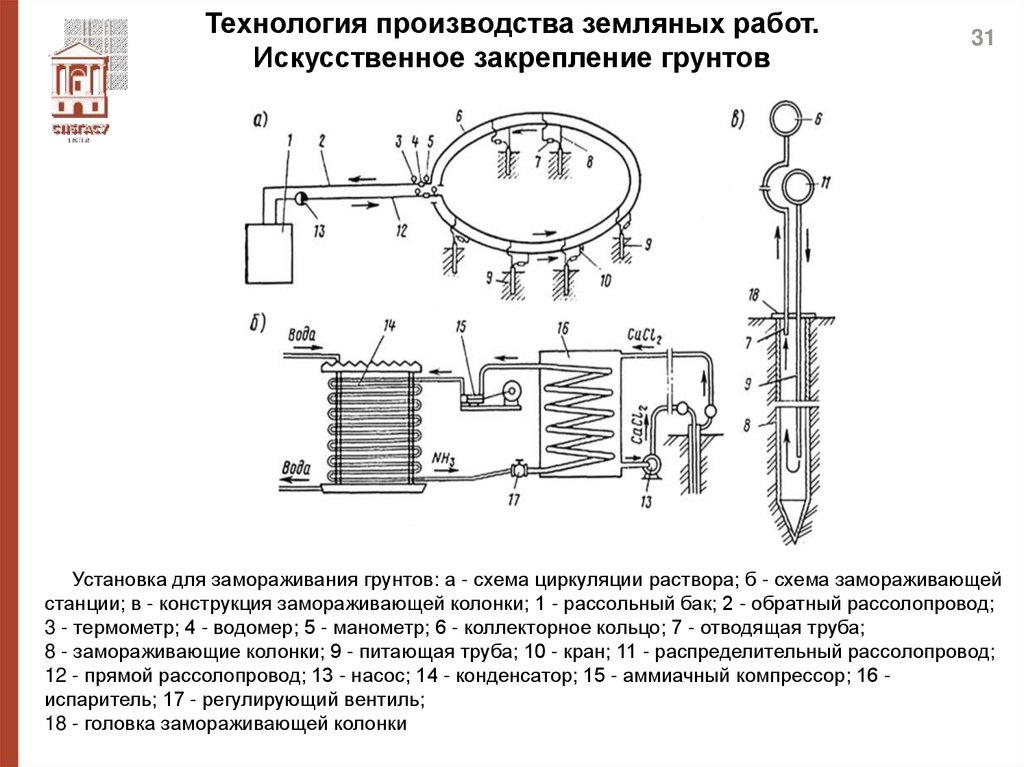

Установка для замораживания грунтов: а - схема циркуляции раствора; б - схема замораживающей
станции; в - конструкция замораживающей колонки; 1 - рассольный бак; 2 - обратный рассолопровод;
3 - термометр; 4 - водомер; 5 - манометр; 6 - коллекторное кольцо; 7 - отводящая труба;
8 - замораживающие колонки; 9 - питающая труба; 10 - кран; 11 - распределительный рассолопровод;
12 - прямой рассолопровод; 13 - насос; 14 - конденсатор; 15 - аммиачный компрессор; 16 испаритель; 17 - регулирующий вентиль;
18 - головка замораживающей колонки

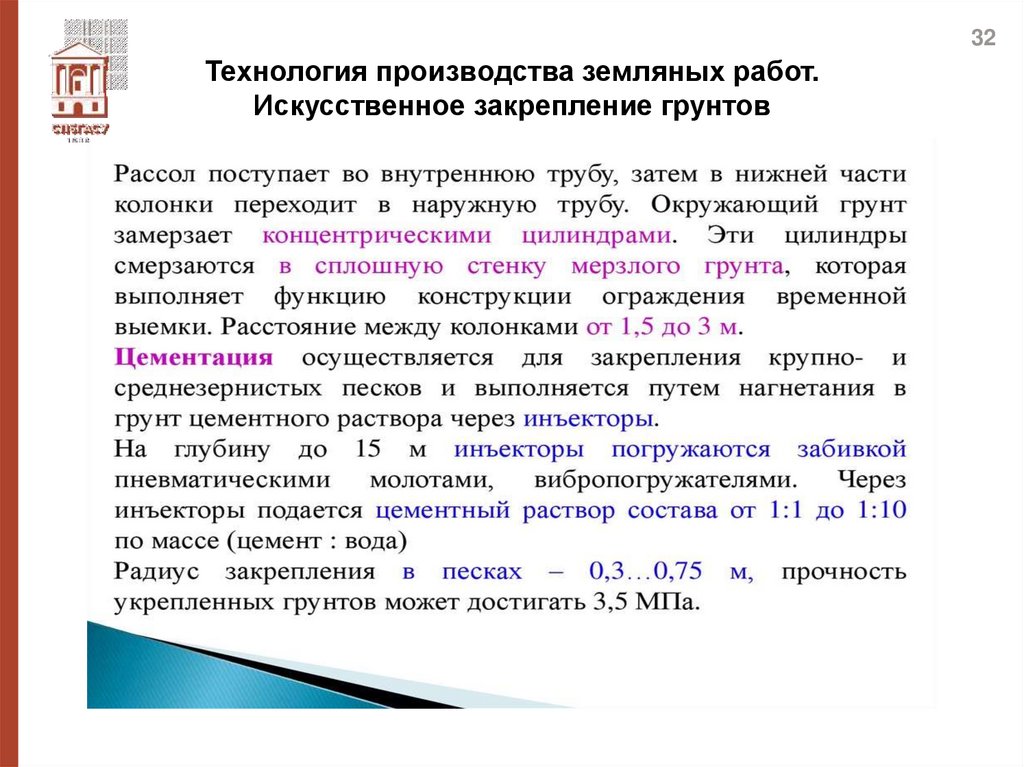

32. Технология производства земляных работ. Искусственное закрепление грунтов

32
Технология производства земляных работ.
Искусственное закрепление грунтов

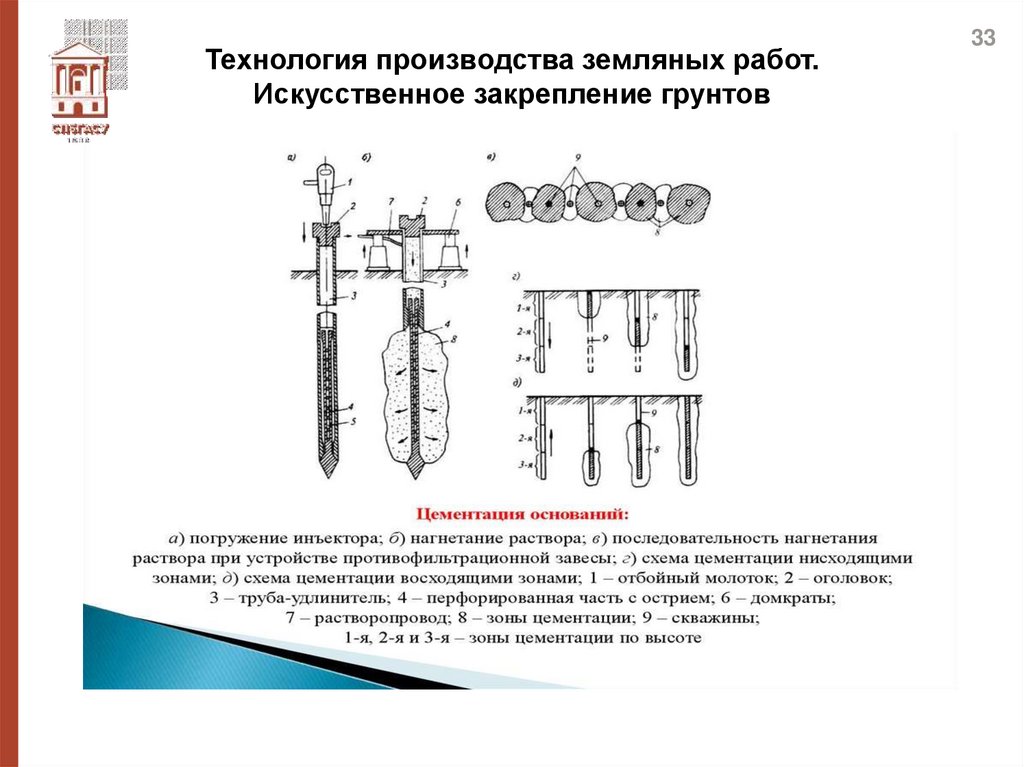

33. Технология производства земляных работ. Искусственное закрепление грунтов

33

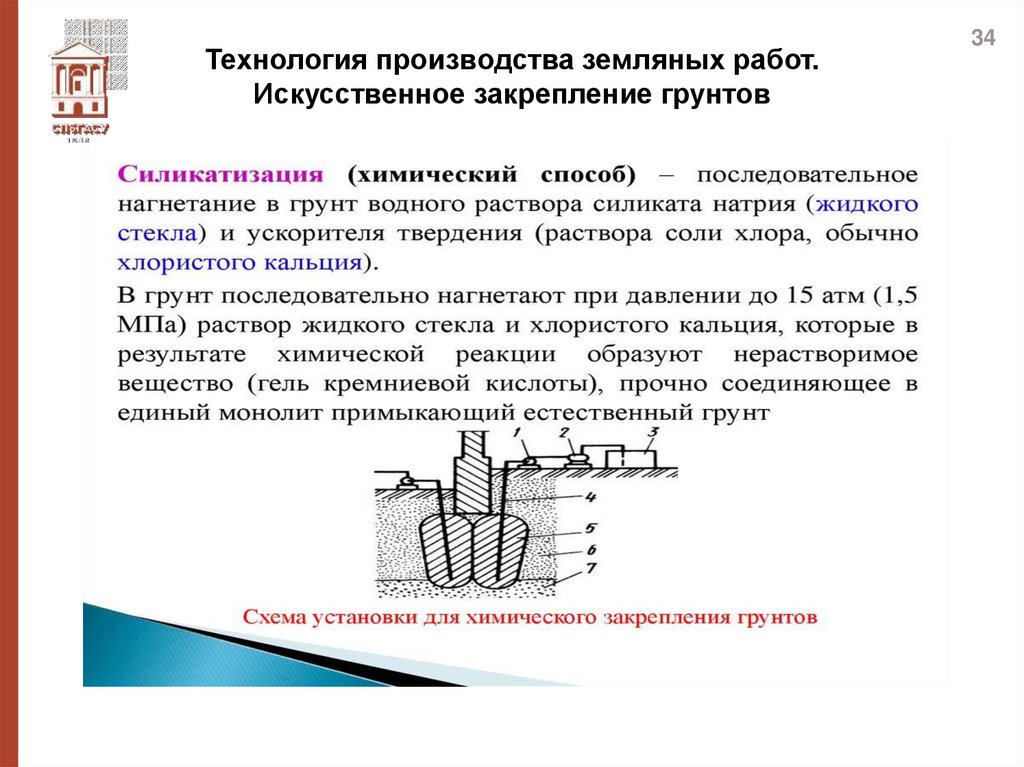

34. Технология производства земляных работ. Искусственное закрепление грунтов

34

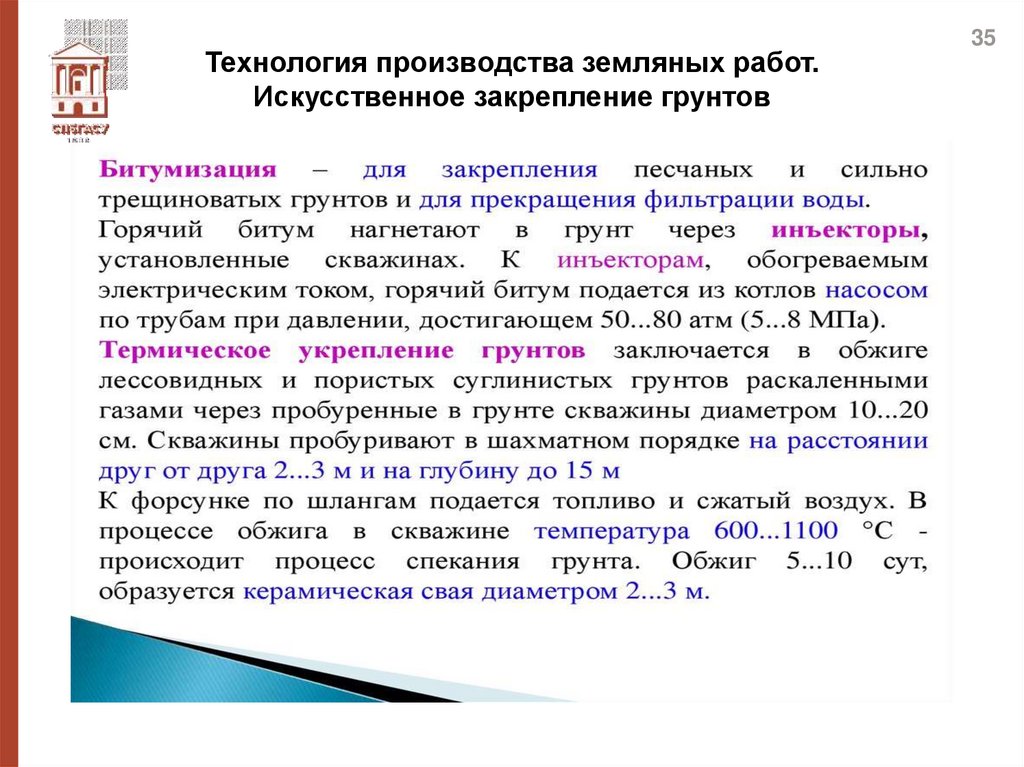

35. Технология производства земляных работ. Искусственное закрепление грунтов

35

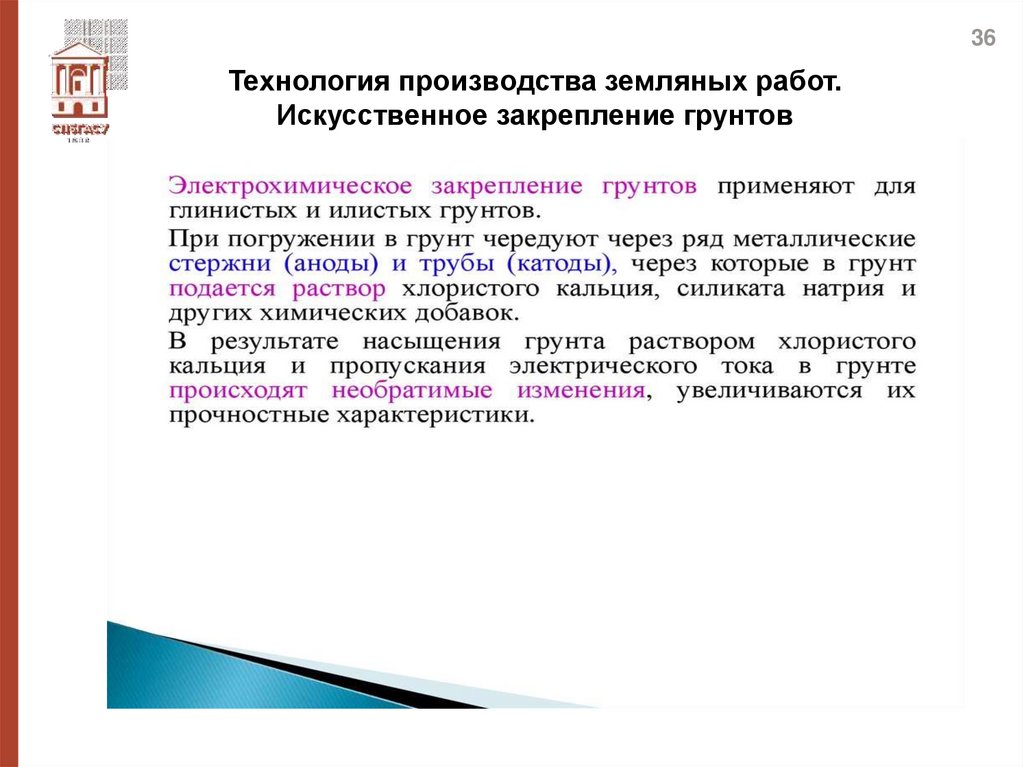

36. Технология производства земляных работ. Искусственное закрепление грунтов

36
Технология производства земляных работ.
Искусственное закрепление грунтов

37. Технология производства земляных работ. Способы крепления стенок выемок

37

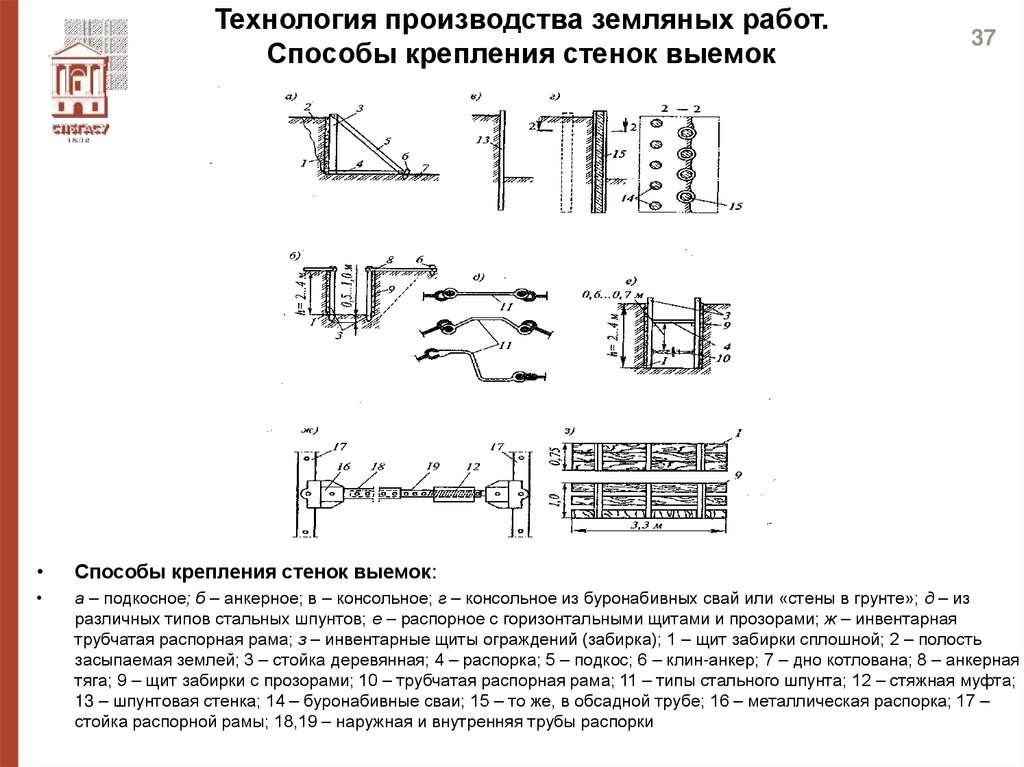

Способы крепления стенок выемок:
а – подкосное; б – анкерное; в – консольное; г – консольное из буронабивных свай или «стены в грунте»; д – из
различных типов стальных шпунтов; е – распорное с горизонтальными щитами и прозорами; ж – инвентарная
трубчатая распорная рама; з – инвентарные щиты ограждений (забирка); 1 – щит забирки сплошной; 2 – полость
засыпаемая землей; 3 – стойка деревянная; 4 – распорка; 5 – подкос; 6 – клин-анкер; 7 – дно котлована; 8 – анкерная
тяга; 9 – щит забирки с прозорами; 10 – трубчатая распорная рама; 11 – типы стального шпунта; 12 – стяжная муфта;
13 – шпунтовая стенка; 14 – буронабивные сваи; 15 – то же, в обсадной трубе; 16 – металлическая распорка; 17 –
стойка распорной рамы; 18,19 – наружная и внутренняя трубы распорки

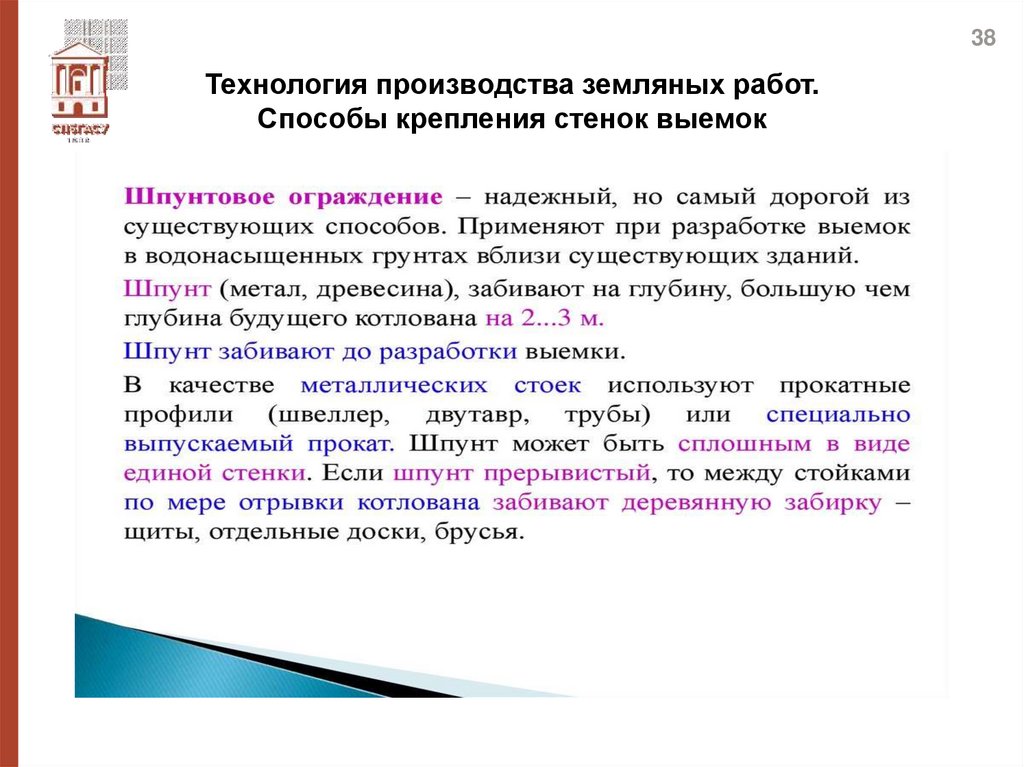

38. Технология производства земляных работ. Способы крепления стенок выемок

38
Технология производства земляных работ.
Способы крепления стенок выемок

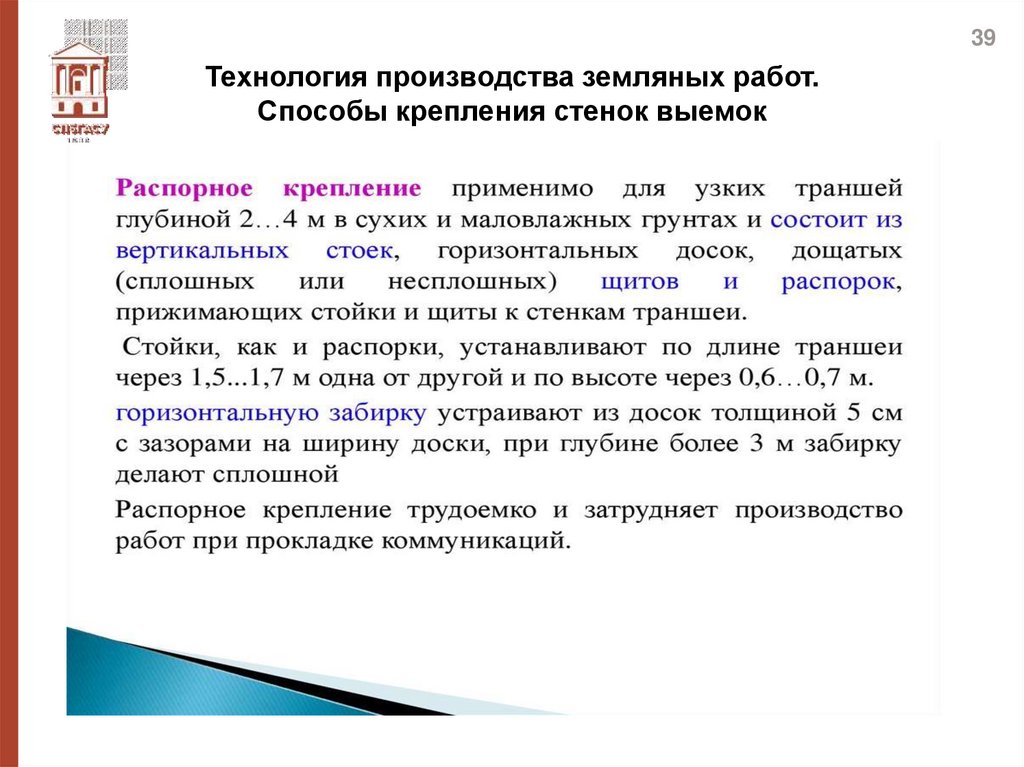

39. Технология производства земляных работ. Способы крепления стенок выемок

39
Технология производства земляных работ.
Способы крепления стенок выемок

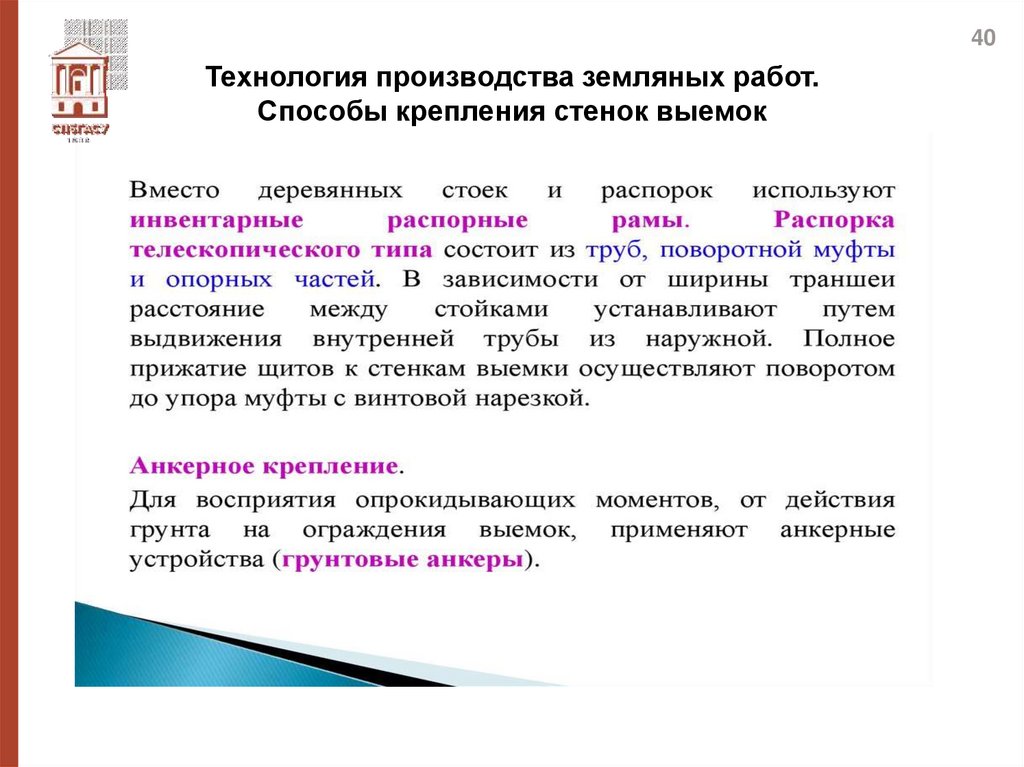

40. Технология производства земляных работ. Способы крепления стенок выемок

40
Технология производства земляных работ.
Способы крепления стенок выемок

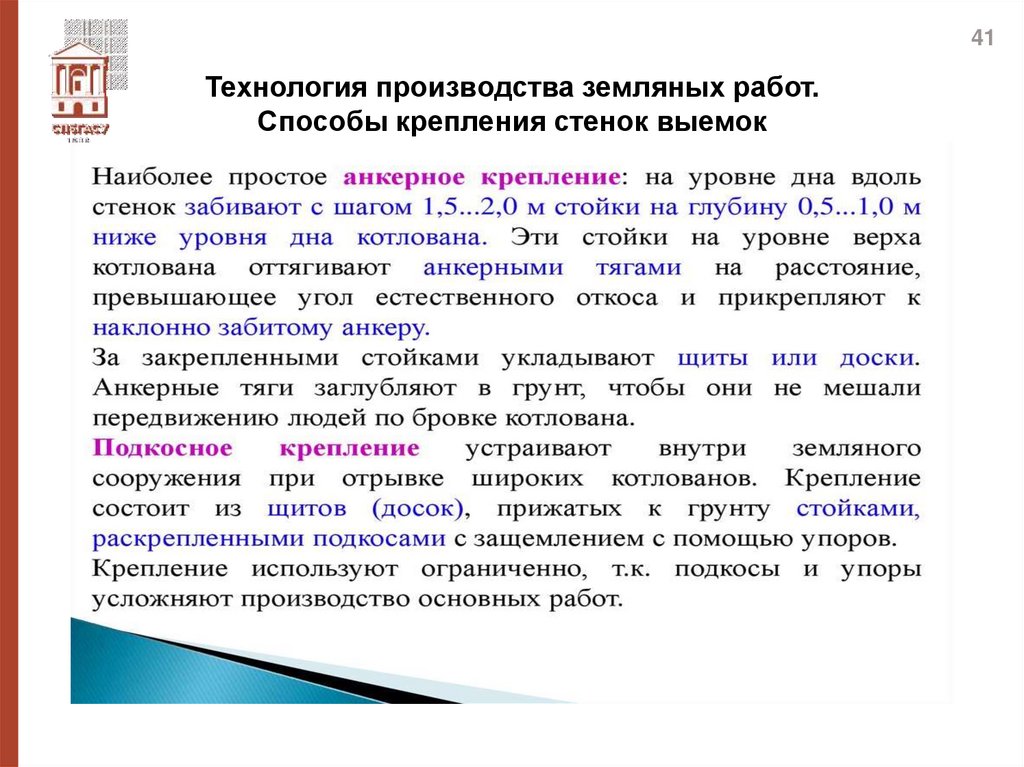

41. Технология производства земляных работ. Способы крепления стенок выемок

41
Технология производства земляных работ.
Способы крепления стенок выемок

42. Технология производства земляных работ. Примеры шпунтового ограждения котлованов

42

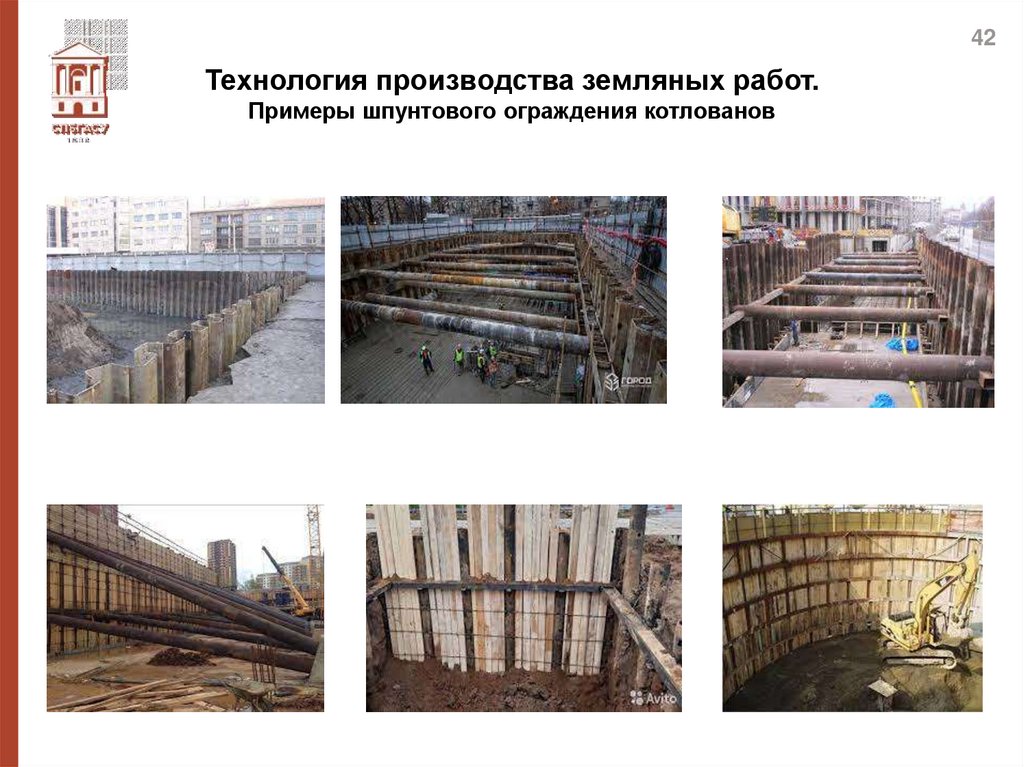

Технология производства земляных работ.
Примеры шпунтового ограждения котлованов

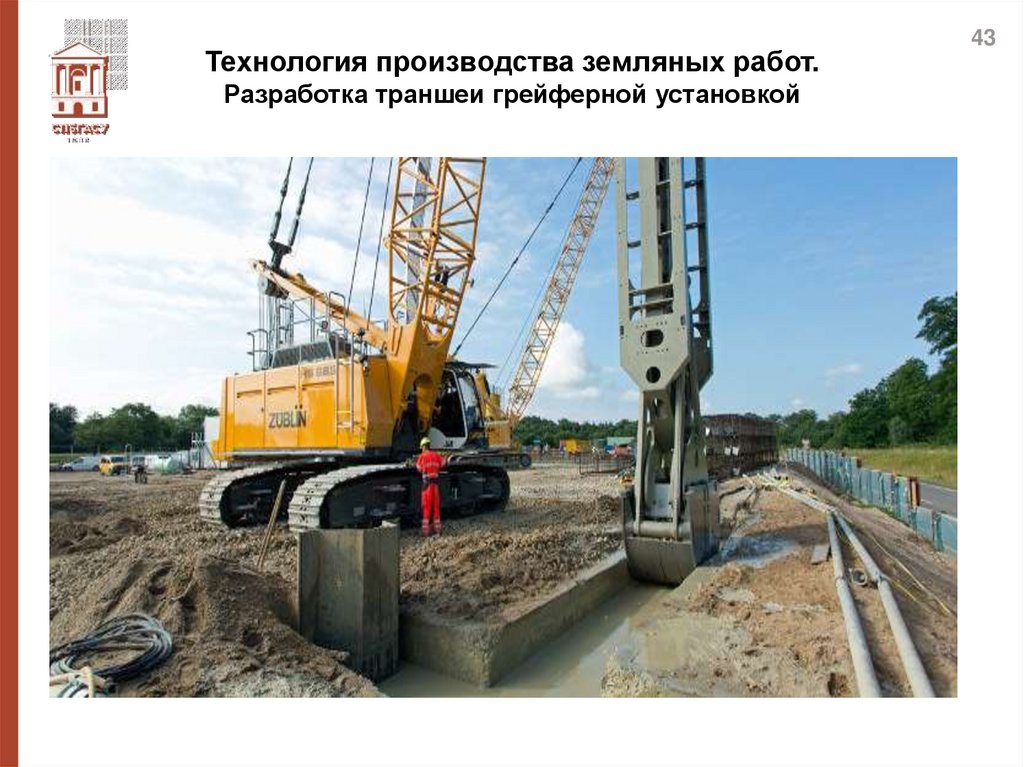

43. Технология производства земляных работ. Разработка траншеи грейферной установкой

43

44. Технология производства земляных работ. Устройство «стены в грунте»

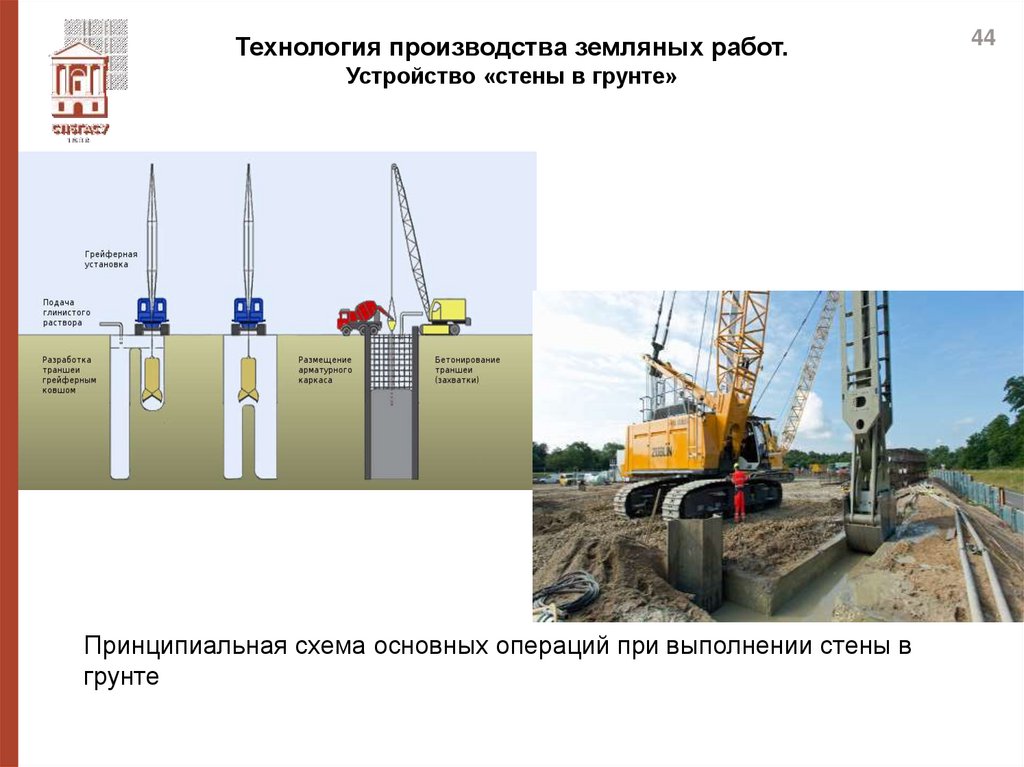

Принципиальная схема основных операций при выполнении стены в
грунте
44

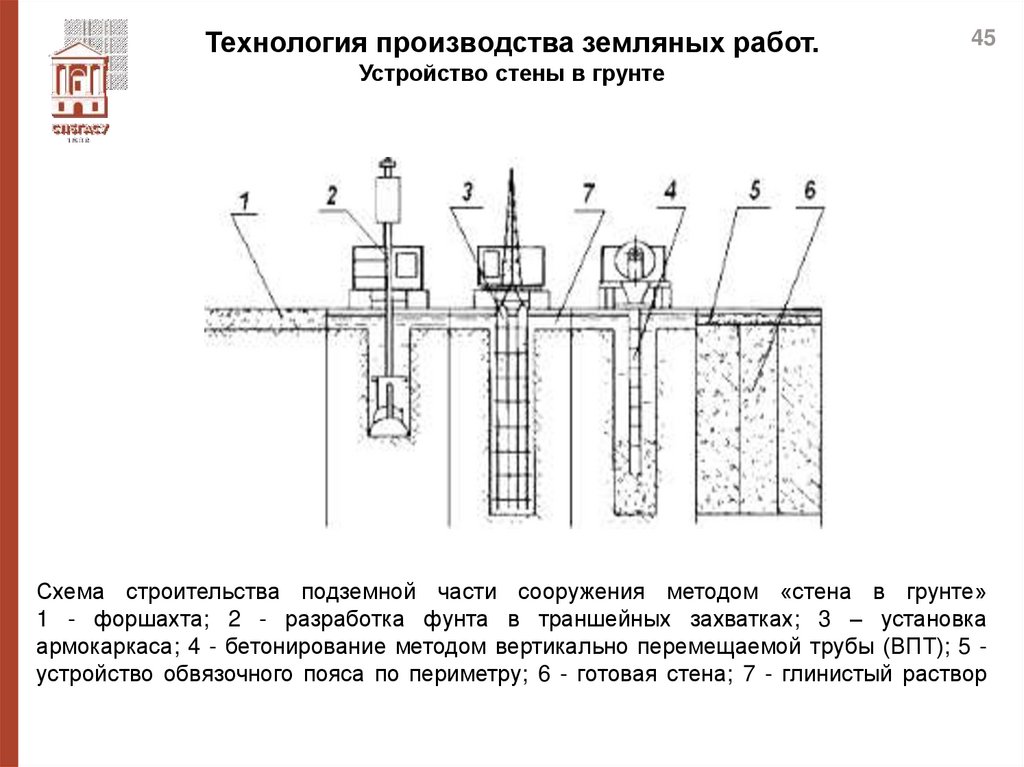

45. Технология производства земляных работ. Устройство стены в грунте

Технология производства земляных работ.
45
Устройство стены в грунте
Схема строительства подземной части сооружения методом «стена в грунте»
1 - форшахта; 2 - разработка фунта в траншейных захватках; 3 – установка
армокаркаса; 4 - бетонирование методом вертикально перемещаемой трубы (ВПТ); 5 устройство обвязочного пояса по периметру; 6 - готовая стена; 7 - глинистый раствор

46.

46
CПАСИБО
ЗА ВНИМАНИЕ!
