Квартирная электропроводка (Тема 1.4)

1.

Практическая работа № 3
По профессиональному модулю
ПМ.02 ВЫПОЛНЕНИЕ СЕРВИСНОГО ОБСЛУЖИВАНИЯ
БЫТОВЫХ МАШИН И ПРИБОРОВ
для специальности
среднего профессионального образования
13.02.11 Техническая эксплуатация и обслуживание электрического и электромеханического
оборудования (по отраслям)
Тема___ Квартирная электропроводка

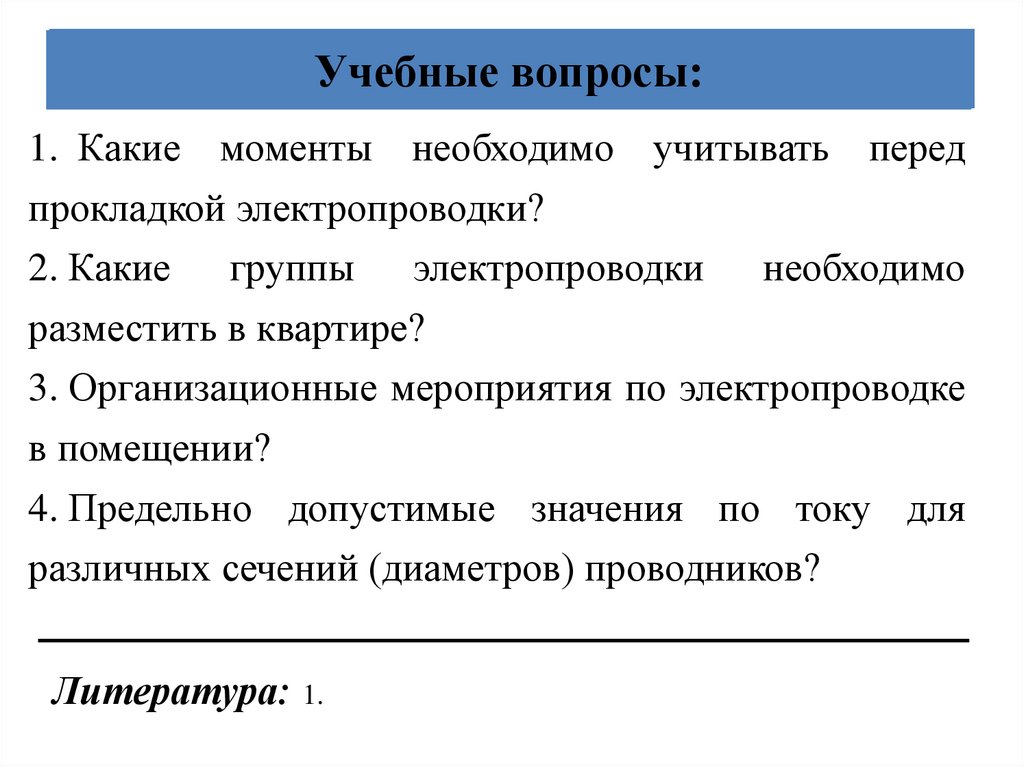

2. Учебные вопросы:

1. Какие моменты необходимо учитывать перед
прокладкой электропроводки?
2. Какие
группы
электропроводки
необходимо
разместить в квартире?
3. Организационные мероприятия по электропроводке
в помещении?
4. Предельно допустимые значения по току для
различных сечений (диаметров) проводников?
Литература: 1.

3.

Вопрос 1. Какие моменты необходимо учитывать перед
прокладкой электропроводки
При самостоятельной прокладке квартирной электропроводки в
своей квартире необходимо учитывать ряд важных рабочих моментов:
- монтаж электропроводки рекомендуется проводить до начала отделочных
работ;
- электропроводка монтируется в соответствии с заранее подготовленным
проектом, в котором определяется тип проводки (скрытая или наружная) и
указывается место её расположение (схема проводки);
- в соответствии с проектом рассчитывается количество и место монтажа
всех
электроустановочных
изделий
(розеток,
выключателей,
распределительных коробок и т. п.), выбирается требуемый тип
монтажного провода, его сечение и длина;
- для того чтобы не допустить перегрузки электропроводки сечение её
провода необходимо выбирать с учётом возможного увеличения
потребляемой мощности (из-за подключения новых электроприборов).

4.

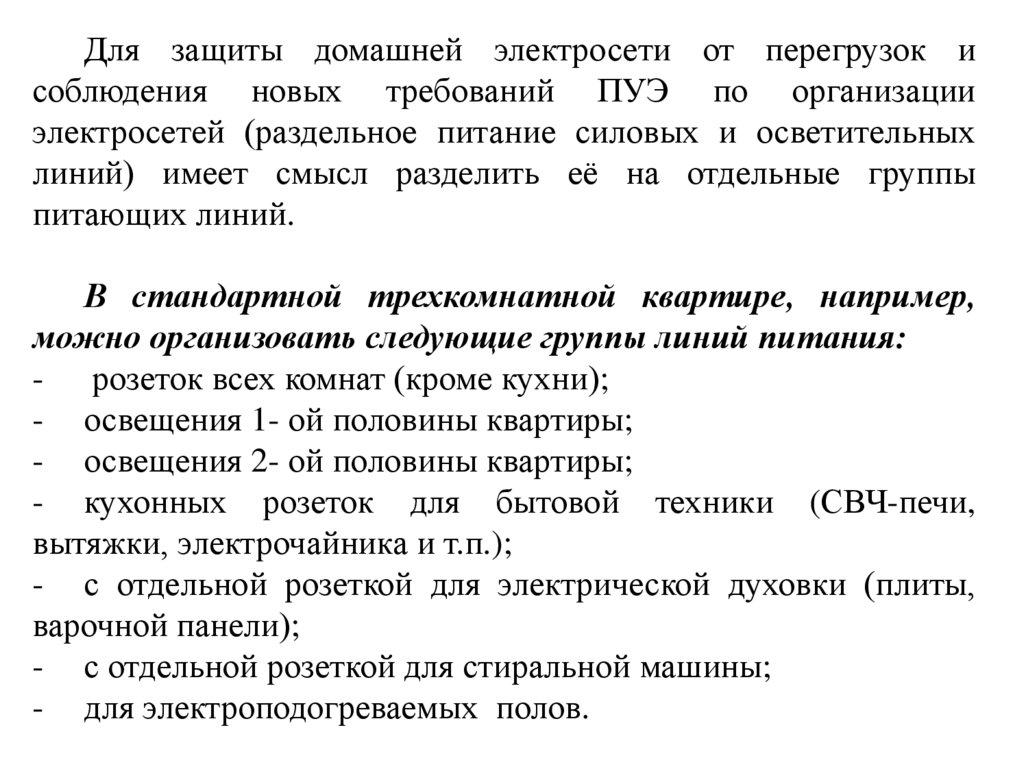

Для защиты домашней электросети от перегрузок и
соблюдения новых требований ПУЭ по организации
электросетей (раздельное питание силовых и осветительных
линий) имеет смысл разделить её на отдельные группы
питающих линий.

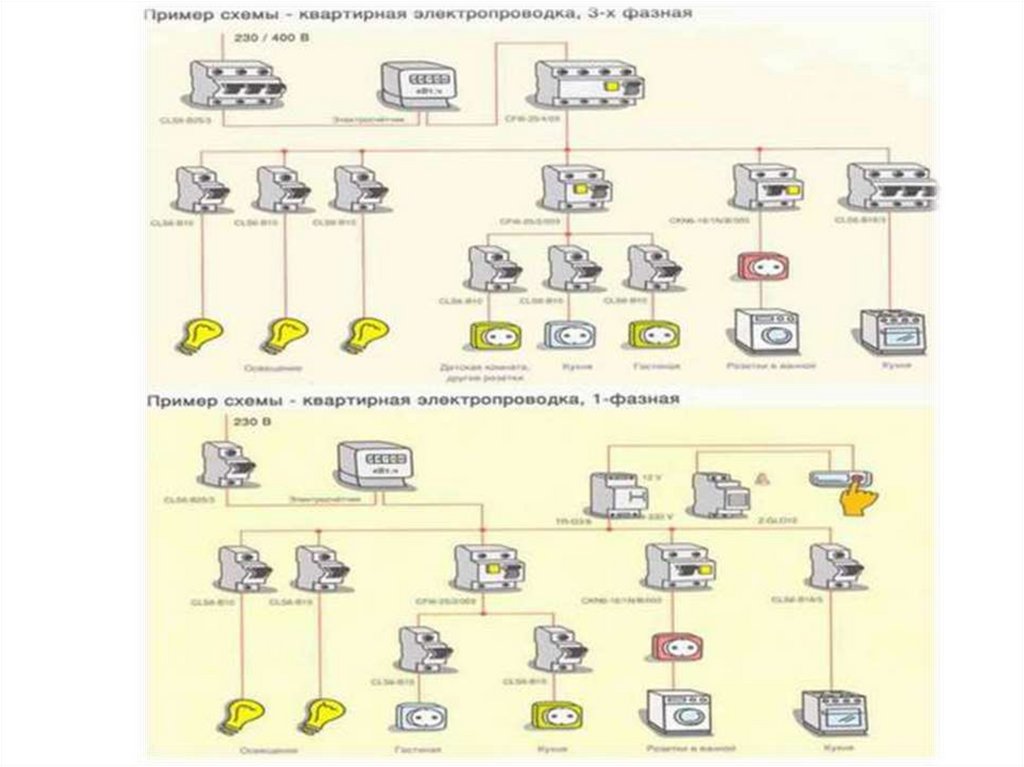

В стандартной трехкомнатной квартире, например,
можно организовать следующие группы линий питания:
- розеток всех комнат (кроме кухни);
- освещения 1- ой половины квартиры;
- освещения 2- ой половины квартиры;
- кухонных розеток для бытовой техники (СВЧ-печи,
вытяжки, электрочайника и т.п.);
- с отдельной розеткой для электрической духовки (плиты,
варочной панели);
- с отдельной розеткой для стиральной машины;
- для электроподогреваемых полов.

5.

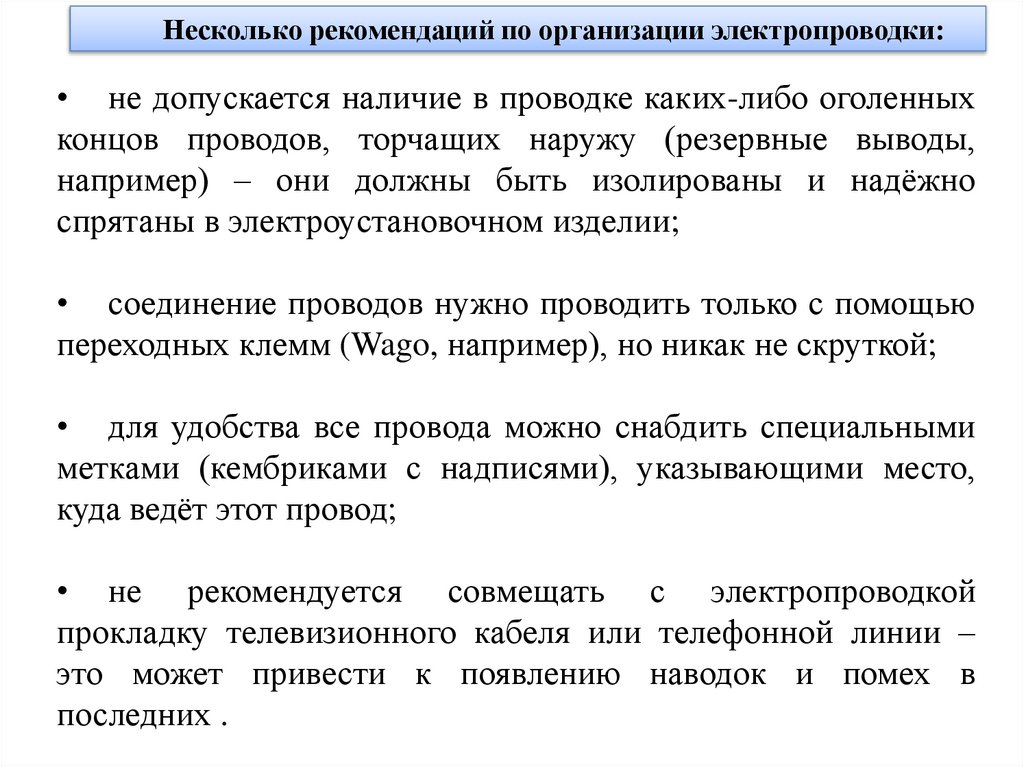

Несколько рекомендаций по организации электропроводки:
• не допускается наличие в проводке каких-либо оголенных
концов проводов, торчащих наружу (резервные выводы,
например) – они должны быть изолированы и надёжно
спрятаны в электроустановочном изделии;
• соединение проводов нужно проводить только с помощью
переходных клемм (Wago, например), но никак не скруткой;
• для удобства все провода можно снабдить специальными
метками (кембриками с надписями), указывающими место,
куда ведёт этот провод;
• не рекомендуется совмещать с электропроводкой
прокладку телевизионного кабеля или телефонной линии –
это может привести к появлению наводок и помех в
последних .

6.

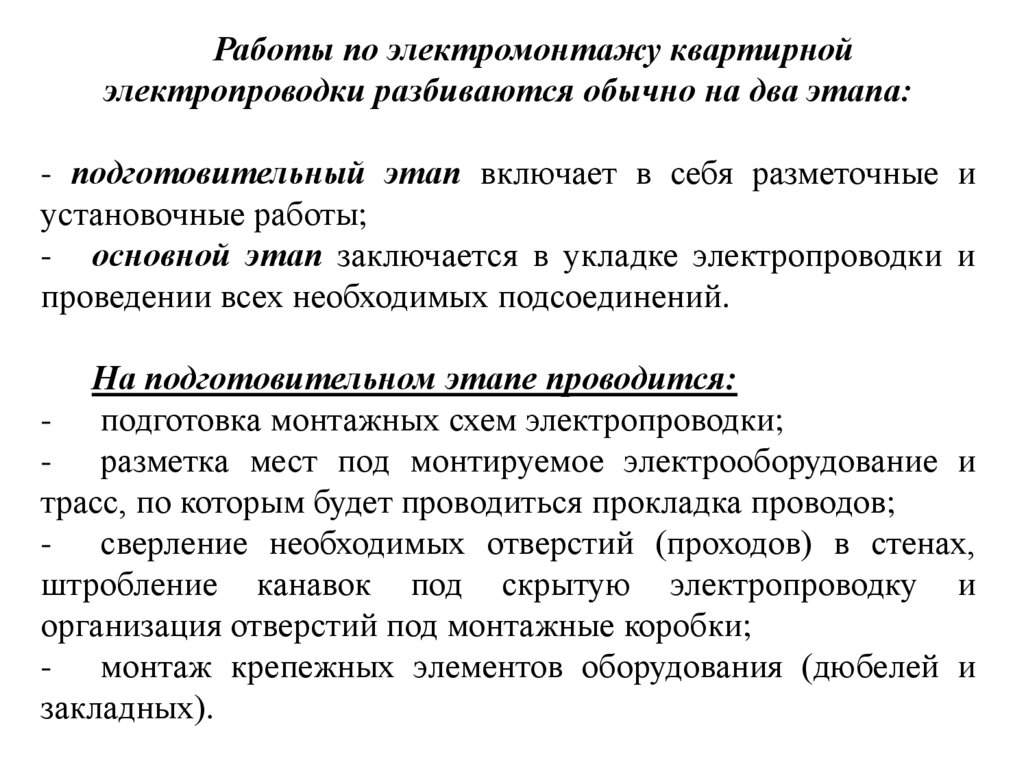

Работы по электромонтажу квартирной
электропроводки разбиваются обычно на два этапа:
- подготовительный этап включает в себя разметочные и
установочные работы;
- основной этап заключается в укладке электропроводки и
проведении всех необходимых подсоединений.
На подготовительном этапе проводится:
- подготовка монтажных схем электропроводки;
- разметка мест под монтируемое электрооборудование и
трасс, по которым будет проводиться прокладка проводов;
- сверление необходимых отверстий (проходов) в стенах,
штробление канавок под скрытую электропроводку и
организация отверстий под монтажные коробки;
- монтаж крепежных элементов оборудования (дюбелей и
закладных).

7.

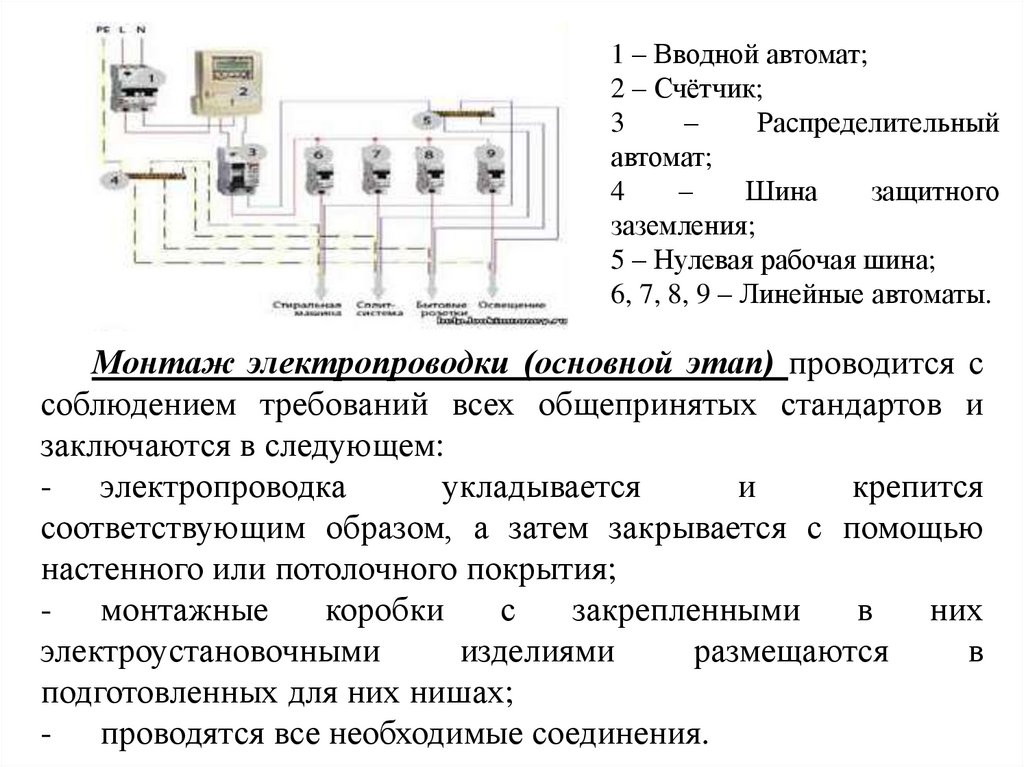

1 – Вводной автомат;
2 – Счётчик;
3
–
Распределительный
автомат;
4
–
Шина
защитного
заземления;
5 – Нулевая рабочая шина;
6, 7, 8, 9 – Линейные автоматы.
Монтаж электропроводки (основной этап) проводится с
соблюдением требований всех общепринятых стандартов и
заключаются в следующем:
- электропроводка
укладывается
и
крепится
соответствующим образом, а затем закрывается с помощью
настенного или потолочного покрытия;
- монтажные
коробки
с
закрепленными
в
них
электроустановочными
изделиями
размещаются
в
подготовленных для них нишах;
- проводятся все необходимые соединения.

8.

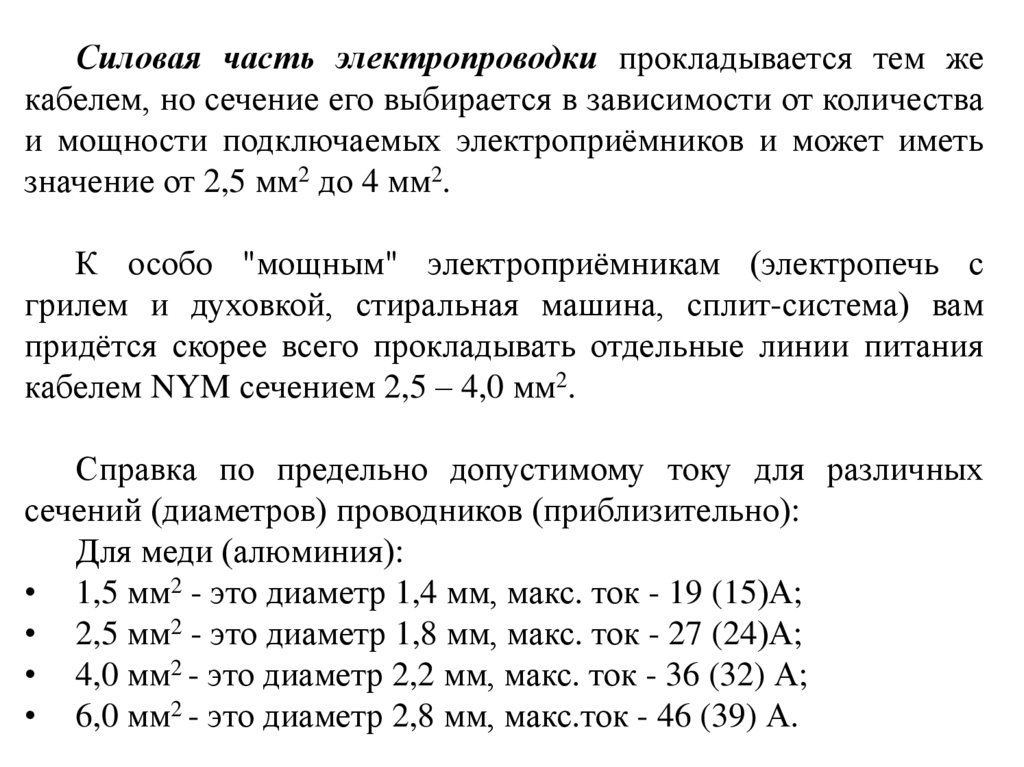

Силовая часть электропроводки прокладывается тем же
кабелем, но сечение его выбирается в зависимости от количества
и мощности подключаемых электроприёмников и может иметь
значение от 2,5 мм2 до 4 мм2.
К особо "мощным" электроприёмникам (электропечь с
грилем и духовкой, стиральная машина, сплит-система) вам
придётся скорее всего прокладывать отдельные линии питания
кабелем NYM сечением 2,5 – 4,0 мм2.
Справка по предельно допустимому току для различных
сечений (диаметров) проводников (приблизительно):
Для меди (алюминия):
• 1,5 мм2 - это диаметр 1,4 мм, макс. ток - 19 (15)А;
• 2,5 мм2 - это диаметр 1,8 мм, макс. ток - 27 (24)А;
• 4,0 мм2 - это диаметр 2,2 мм, макс. ток - 36 (32) А;
• 6,0 мм2 - это диаметр 2,8 мм, макс.ток - 46 (39) А.
