Изучение источников питания для станции в целом

1.

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
МИНИСТЕРСТВО ВЫСШЕГО И СРЕДНЕГО ОБРАЗОВАНИЯ РЕСПУБЛИКИ УЗБЕКИСТАН
ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО АВТОНОМНОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ВЫСШЕГО ОБРАЗОВАНИЯ
«НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ЯДЕРНЫЙ УНИВЕРСИТЕТ «МИФИ» В ГОРОДЕ ТАШКЕНТЕ
ОТЧЕТ ПО ПРАКТИКЕ
на тему: «Изучение источников питания для станции в целом»
Выполнил:
Студент группы Б22-Т02
Кодиров Н.З.
Приняла:
Иванова Е.В.
Ташкент-2025

2.

Введение
Изучение источников питания имеет важное значение по ряду
причин. Оно позволяет разобраться в разнообразии источников
энергии, используемых для обеспечения работы станции: внешние
электрические сети, собственные генерационные мощности и
резервные системы. Это дает возможность понять, как эти
источники взаимодействуют для поддержания бесперебойного
энергоснабжения, а также оценить их надежность, эффективность
и влияние на окружающую среду. Для Ташкентской ТЭС,
играющей ключевую роль в энергоснабжении региона, понимание
структуры источников питания необходимо для оптимизации
процессов и решения задач, связанных с устойчивостью
энергосистемы.

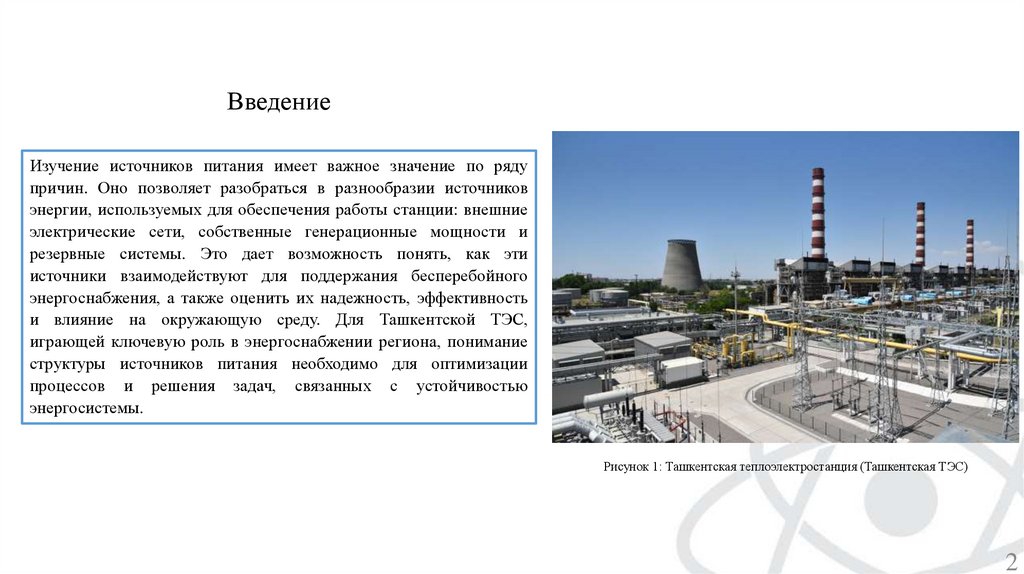

Рисунок 1: Ташкентская теплоэлектростанция (Ташкентская ТЭС)
2

3.

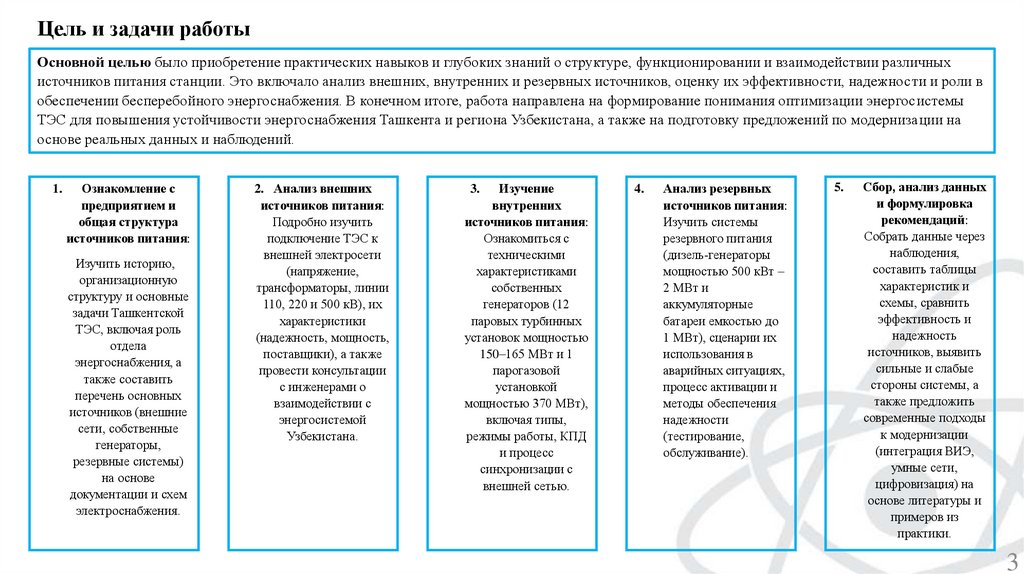

Цель и задачи работы
Основной целью было приобретение практических навыков и глубоких знаний о структуре, функционировании и взаимодействии различных
источников питания станции. Это включало анализ внешних, внутренних и резервных источников, оценку их эффективности, надежности и роли в
обеспечении бесперебойного энергоснабжения. В конечном итоге, работа направлена на формирование понимания оптимизации энергосистемы
ТЭС для повышения устойчивости энергоснабжения Ташкента и региона Узбекистана, а также на подготовку предложений по модернизации на
основе реальных данных и наблюдений.
1.
Ознакомление с
предприятием и
общая структура
источников питания:
Изучить историю,
организационную
структуру и основные
задачи Ташкентской
ТЭС, включая роль
отдела
энергоснабжения, а
также составить
перечень основных
источников (внешние
сети, собственные
генераторы,
резервные системы)
на основе
документации и схем
электроснабжения.
2. Анализ внешних
источников питания:
Подробно изучить
подключение ТЭС к
внешней электросети
(напряжение,
трансформаторы, линии
110, 220 и 500 кВ), их
характеристики
(надежность, мощность,
поставщики), а также
провести консультации
с инженерами о
взаимодействии с
энергосистемой
Узбекистана.
Изучение
внутренних
источников питания:
Ознакомиться с
техническими
характеристиками
собственных
генераторов (12
паровых турбинных
установок мощностью
150–165 МВт и 1
парогазовой
установкой
мощностью 370 МВт),
включая типы,
режимы работы, КПД
и процесс
синхронизации с
внешней сетью.
3.
4.
Анализ резервных
источников питания:
Изучить системы
резервного питания
(дизель-генераторы
мощностью 500 кВт –
2 МВт и
аккумуляторные
батареи емкостью до
1 МВт), сценарии их
использования в
аварийных ситуациях,
процесс активации и
методы обеспечения
надежности
(тестирование,
обслуживание).
5.
Сбор, анализ данных
и формулировка
рекомендаций:
Собрать данные через
наблюдения,
составить таблицы
характеристик и
схемы, сравнить
эффективность и
надежность
источников, выявить
сильные и слабые
стороны системы, а
также предложить
современные подходы
к модернизации
(интеграция ВИЭ,
умные сети,
цифровизация) на
основе литературы и
примеров из
практики.
3

4.

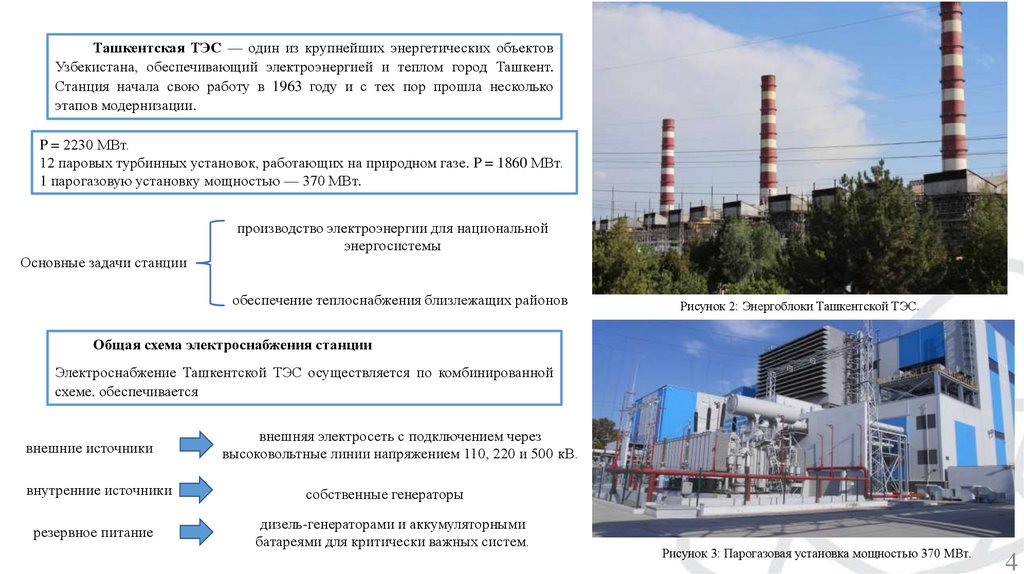

Ташкентская ТЭС — один из крупнейших энергетических объектов
Узбекистана, обеспечивающий электроэнергией и теплом город Ташкент.
Станция начала свою работу в 1963 году и с тех пор прошла несколько
этапов модернизации.
P = 2230 МВт.
12 паровых турбинных установок, работающих на природном газе. P = 1860 МВт.
1 парогазовую установку мощностью — 370 МВт.
производство электроэнергии для национальной
энергосистемы
Основные задачи станции
обеспечение теплоснабжения близлежащих районов
Рисунок 2: Энергоблоки Ташкентской ТЭС.
Общая схема электроснабжения станции
Электроснабжение Ташкентской ТЭС осуществляется по комбинированной
схеме. обеспечивается
внешние источники
внешняя электросеть с подключением через
высоковольтные линии напряжением 110, 220 и 500 кВ.
внутренние источники
собственные генераторы
резервное питание
дизель-генераторами и аккумуляторными
батареями для критически важных систем.
Рисунок 3: Парогазовая установка мощностью 370 МВт.
4

5.

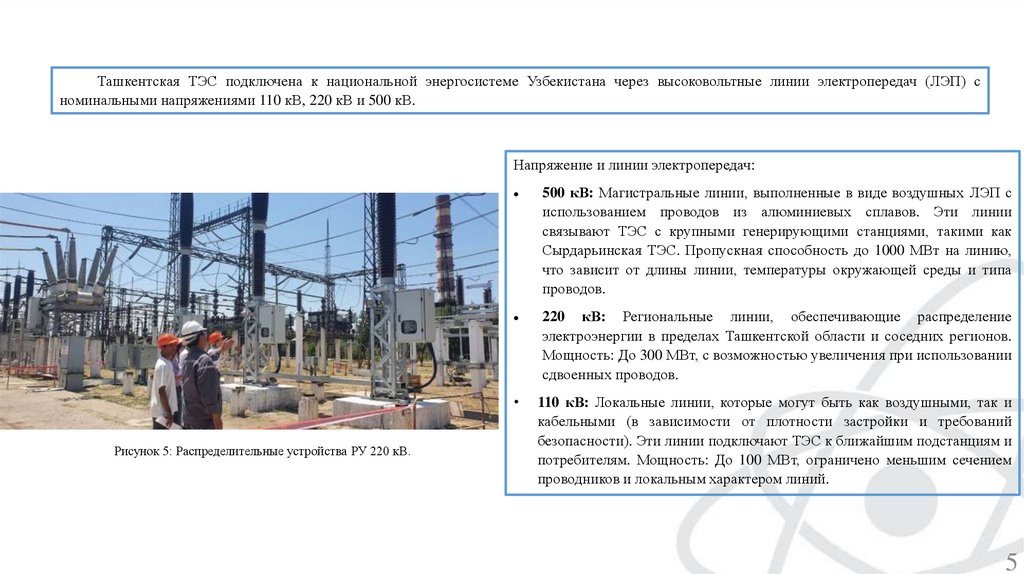

Ташкентская ТЭС подключена к национальной энергосистеме Узбекистана через высоковольтные линии электропередач (ЛЭП) с
номинальными напряжениями 110 кВ, 220 кВ и 500 кВ.
Напряжение и линии электропередач:
Рисунок 5: Распределительные устройства РУ 220 кВ.
500 кВ: Магистральные линии, выполненные в виде воздушных ЛЭП с
использованием проводов из алюминиевых сплавов. Эти линии
связывают ТЭС с крупными генерирующими станциями, такими как
Сырдарьинская ТЭС. Пропускная способность до 1000 МВт на линию,
что зависит от длины линии, температуры окружающей среды и типа
проводов.
220 кВ: Региональные линии, обеспечивающие распределение
электроэнергии в пределах Ташкентской области и соседних регионов.
Мощность: До 300 МВт, с возможностью увеличения при использовании
сдвоенных проводов.
110 кВ: Локальные линии, которые могут быть как воздушными, так и
кабельными (в зависимости от плотности застройки и требований
безопасности). Эти линии подключают ТЭС к ближайшим подстанциям и
потребителям. Мощность: До 100 МВт, ограничено меньшим сечением
проводников и локальным характером линий.
5

6.

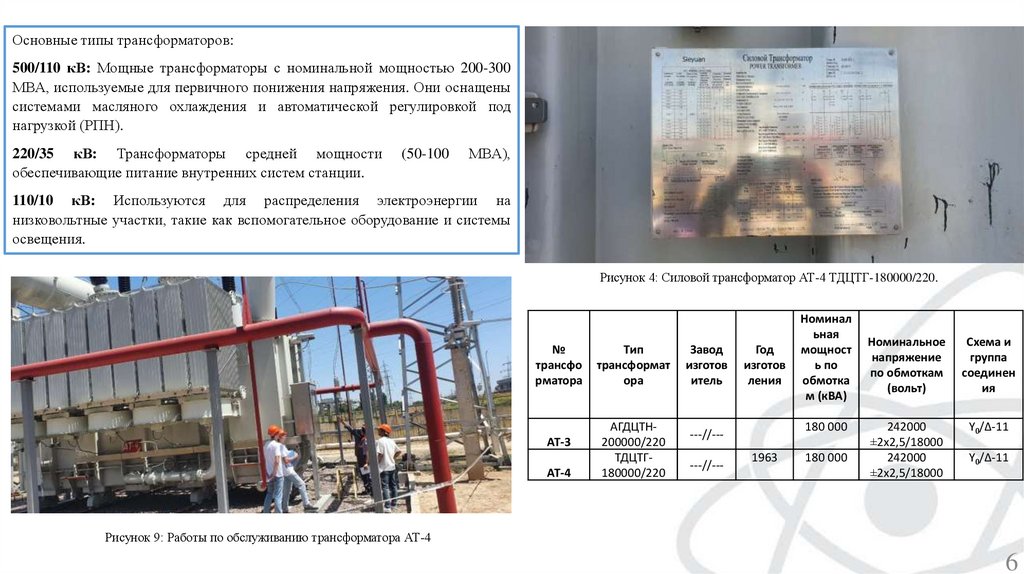

Основные типы трансформаторов:
500/110 кВ: Мощные трансформаторы с номинальной мощностью 200-300
МВА, используемые для первичного понижения напряжения. Они оснащены
системами масляного охлаждения и автоматической регулировкой под
нагрузкой (РПН).
220/35 кВ: Трансформаторы средней мощности
обеспечивающие питание внутренних систем станции.
(50-100
МВА),
110/10 кВ: Используются для распределения электроэнергии на
низковольтные участки, такие как вспомогательное оборудование и системы
освещения.
Рисунок 4: Силовой трансформатор АТ-4 ТДЦТГ-180000/220.
№
трансфо
рматора
АТ-3
АТ-4
Тип
трансформат
ора
АГДЦТН200000/220
ТДЦТГ180000/220
Завод
изготов
итель
Год
изготов
ления
180 000
---//-----//---
Номинал
ьная
мощност
ь по
обмотка
м (кВА)
1963
180 000
Номинальное
напряжение
по обмоткам
(вольт)
Схема и
группа
соединен
ия
242000
±2х2,5/18000
242000
±2х2,5/18000
Y0/∆-11
Y0/∆-11
Рисунок 9: Работы по обслуживанию трансформатора АТ-4
6

7.

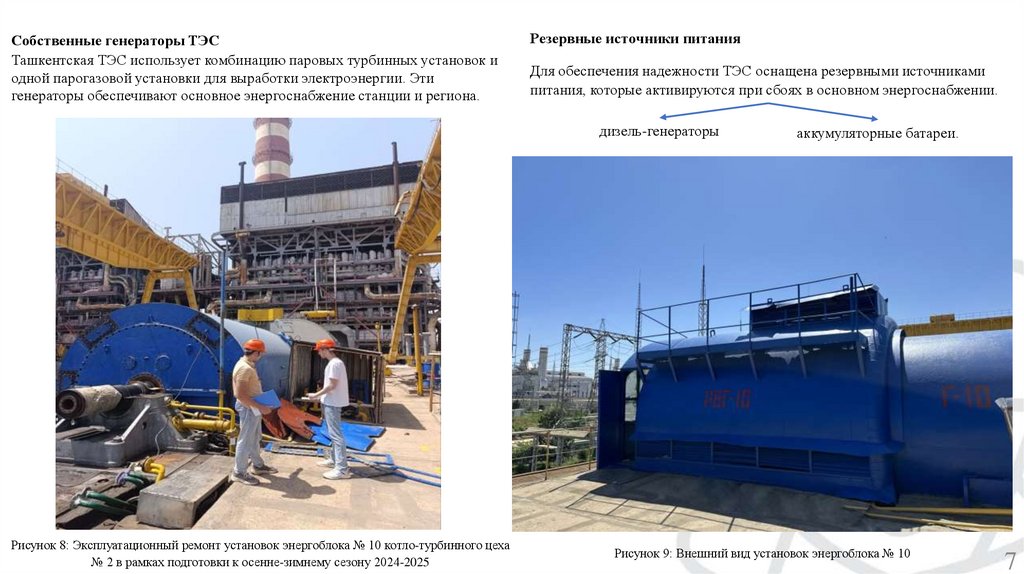

Собственные генераторы ТЭС
Ташкентская ТЭС использует комбинацию паровых турбинных установок и
одной парогазовой установки для выработки электроэнергии. Эти
генераторы обеспечивают основное энергоснабжение станции и региона.
Резервные источники питания
Для обеспечения надежности ТЭС оснащена резервными источниками
питания, которые активируются при сбоях в основном энергоснабжении.
дизель-генераторы
Рисунок 8: Эксплуатационный ремонт установок энергоблока № 10 котло-турбинного цеха
№ 2 в рамках подготовки к осенне-зимнему сезону 2024-2025
аккумуляторные батареи.
Рисунок 9: Внешний вид установок энергоблока № 10
7

8.

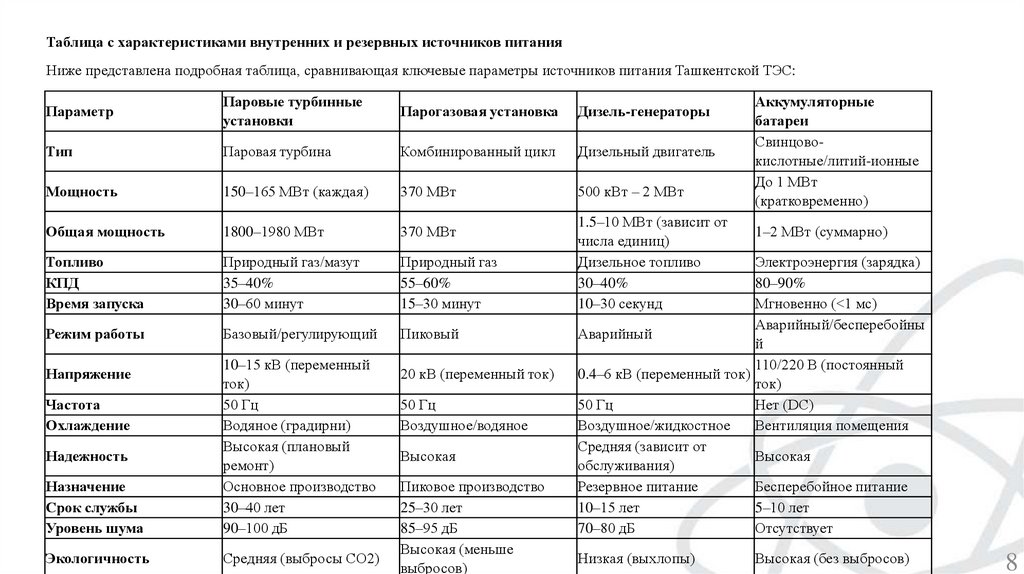

Таблица с характеристиками внутренних и резервных источников питания
Ниже представлена подробная таблица, сравнивающая ключевые параметры источников питания Ташкентской ТЭС:
Параметр
Паровые турбинные
установки
Парогазовая установка
Дизель-генераторы
Тип
Паровая турбина
Комбинированный цикл
Дизельный двигатель
Мощность
150–165 МВт (каждая)
370 МВт
500 кВт – 2 МВт
Общая мощность
1800–1980 МВт
370 МВт
Топливо
КПД
Время запуска
Природный газ/мазут
35–40%
30–60 минут
Природный газ
55–60%
15–30 минут
Режим работы
Базовый/регулирующий
Пиковый
Назначение
Срок службы
Уровень шума
10–15 кВ (переменный
ток)
50 Гц
Водяное (градирни)
Высокая (плановый
ремонт)
Основное производство
30–40 лет
90–100 дБ
Экологичность
Средняя (выбросы CO2)
Напряжение
Частота
Охлаждение
Надежность
20 кВ (переменный ток)
50 Гц
Воздушное/водяное
Высокая
Пиковое производство
25–30 лет
85–95 дБ
Высокая (меньше
выбросов)
1.5–10 МВт (зависит от
числа единиц)
Дизельное топливо
30–40%
10–30 секунд
Аккумуляторные
батареи
Свинцовокислотные/литий-ионные
До 1 МВт
(кратковременно)
1–2 МВт (суммарно)
Электроэнергия (зарядка)
80–90%
Мгновенно (<1 мс)
Аварийный/бесперебойны
Аварийный
й
110/220 В (постоянный
0.4–6 кВ (переменный ток)
ток)
50 Гц
Нет (DC)
Воздушное/жидкостное
Вентиляция помещения
Средняя (зависит от
Высокая
обслуживания)
Резервное питание
Бесперебойное питание
10–15 лет
5–10 лет
70–80 дБ
Отсутствует
Низкая (выхлопы)
Высокая (без выбросов)
8

9.

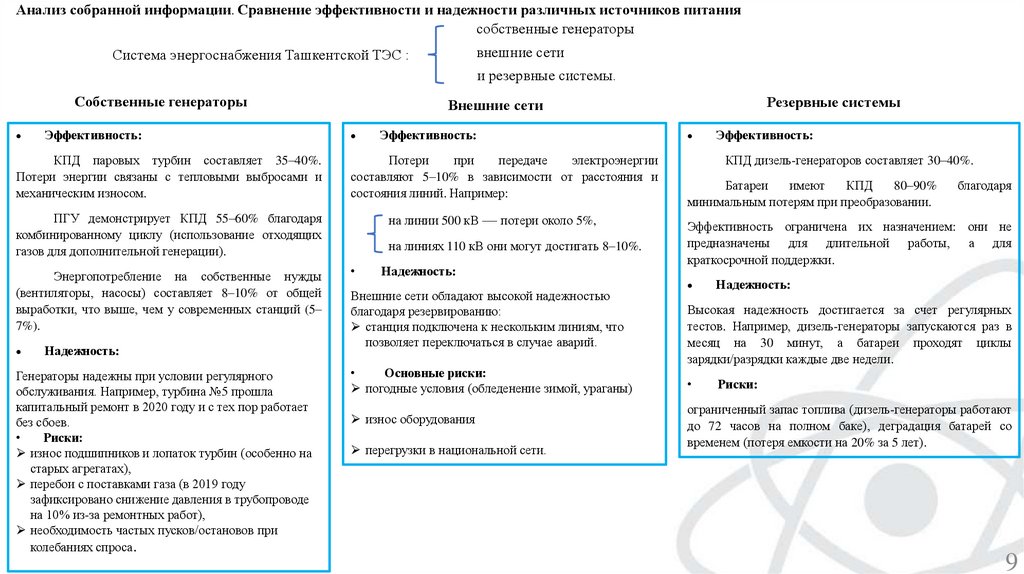

Анализ собранной информации. Сравнение эффективности и надежности различных источников питания
собственные генераторы
внешние сети
Система энергоснабжения Ташкентской ТЭС :
и резервные системы.
Собственные генераторы
Эффективность:
КПД паровых турбин составляет 35–40%.
Потери энергии связаны с тепловыми выбросами и
механическим износом.
Надежность:
Генераторы надежны при условии регулярного
обслуживания. Например, турбина №5 прошла
капитальный ремонт в 2020 году и с тех пор работает
без сбоев.
Риски:
износ подшипников и лопаток турбин (особенно на
старых агрегатах),
перебои с поставками газа (в 2019 году
зафиксировано снижение давления в трубопроводе
на 10% из-за ремонтных работ),
необходимость частых пусков/остановов при
колебаниях спроса.
Эффективность:
Потери
при
передаче
электроэнергии
составляют 5–10% в зависимости от расстояния и
состояния линий. Например:
ПГУ демонстрирует КПД 55–60% благодаря
комбинированному циклу (использование отходящих
газов для дополнительной генерации).
Энергопотребление на собственные нужды
(вентиляторы, насосы) составляет 8–10% от общей
выработки, что выше, чем у современных станций (5–
7%).
Резервные системы
Внешние сети
на линии 500 кВ — потери около 5%,
на линиях 110 кВ они могут достигать 8–10%.
Надежность:
Внешние сети обладают высокой надежностью
благодаря резервированию:
станция подключена к нескольким линиям, что
позволяет переключаться в случае аварий.
Основные риски:
погодные условия (обледенение зимой, ураганы)
износ оборудования
перегрузки в национальной сети.
Эффективность:
КПД дизель-генераторов составляет 30–40%.
Батареи
имеют
КПД
80–90%
минимальным потерям при преобразовании.
благодаря
Эффективность ограничена их назначением: они не
предназначены для длительной работы, а для
краткосрочной поддержки.
Надежность:
Высокая надежность достигается за счет регулярных
тестов. Например, дизель-генераторы запускаются раз в
месяц на 30 минут, а батареи проходят циклы
зарядки/разрядки каждые две недели.
Риски:
ограниченный запас топлива (дизель-генераторы работают
до 72 часов на полном баке), деградация батарей со
временем (потеря емкости на 20% за 5 лет).
9

10.

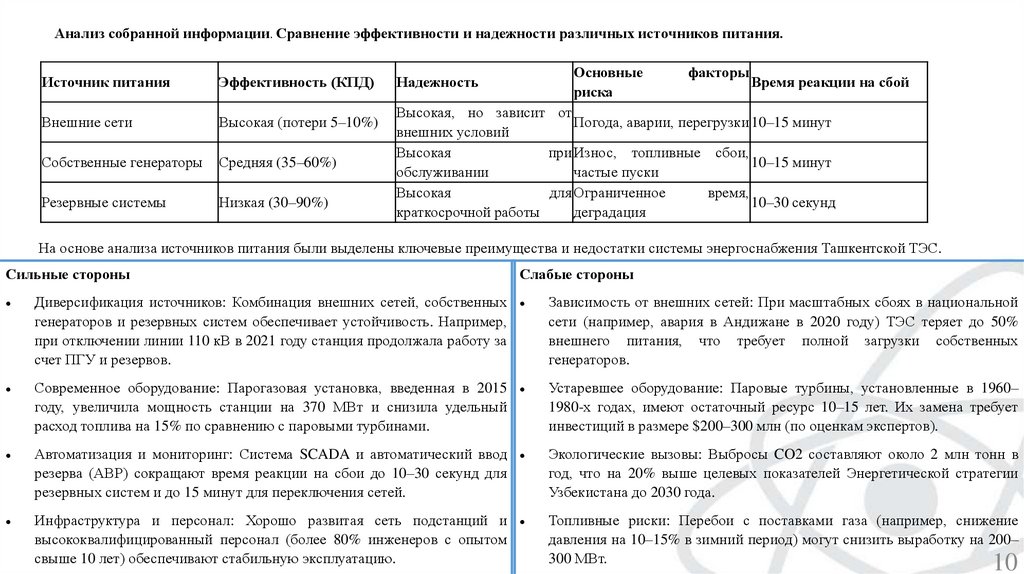

Анализ собранной информации. Сравнение эффективности и надежности различных источников питания.
Источник питания
Эффективность (КПД)
Внешние сети
Высокая (потери 5–10%)
Собственные генераторы
Средняя (35–60%)
Резервные системы
Низкая (30–90%)
Основные
риска
Надежность
факторы
Время реакции на сбой
Высокая, но зависит от
Погода, аварии, перегрузки 10–15 минут
внешних условий
Высокая
при Износ, топливные сбои,
10–15 минут
обслуживании
частые пуски
Высокая
для Ограниченное
время,
10–30 секунд
краткосрочной работы
деградация
На основе анализа источников питания были выделены ключевые преимущества и недостатки системы энергоснабжения Ташкентской ТЭС.
Сильные стороны
Слабые стороны
Диверсификация источников: Комбинация внешних сетей, собственных
генераторов и резервных систем обеспечивает устойчивость. Например,
при отключении линии 110 кВ в 2021 году станция продолжала работу за
счет ПГУ и резервов.
Зависимость от внешних сетей: При масштабных сбоях в национальной
сети (например, авария в Андижане в 2020 году) ТЭС теряет до 50%
внешнего питания, что требует полной загрузки собственных
генераторов.
Современное оборудование: Парогазовая установка, введенная в 2015
году, увеличила мощность станции на 370 МВт и снизила удельный
расход топлива на 15% по сравнению с паровыми турбинами.
Устаревшее оборудование: Паровые турбины, установленные в 1960–
1980-х годах, имеют остаточный ресурс 10–15 лет. Их замена требует
инвестиций в размере $200–300 млн (по оценкам экспертов).
Автоматизация и мониторинг: Система SCADA и автоматический ввод
резерва (АВР) сокращают время реакции на сбои до 10–30 секунд для
резервных систем и до 15 минут для переключения сетей.
Экологические вызовы: Выбросы CO2 составляют около 2 млн тонн в
год, что на 20% выше целевых показателей Энергетической стратегии
Узбекистана до 2030 года.
Инфраструктура и персонал: Хорошо развитая сеть подстанций и
высококвалифицированный персонал (более 80% инженеров с опытом
свыше 10 лет) обеспечивают стабильную эксплуатацию.
Топливные риски: Перебои с поставками газа (например, снижение
давления на 10–15% в зимний период) могут снизить выработку на 200–
300 МВт.
10

11.

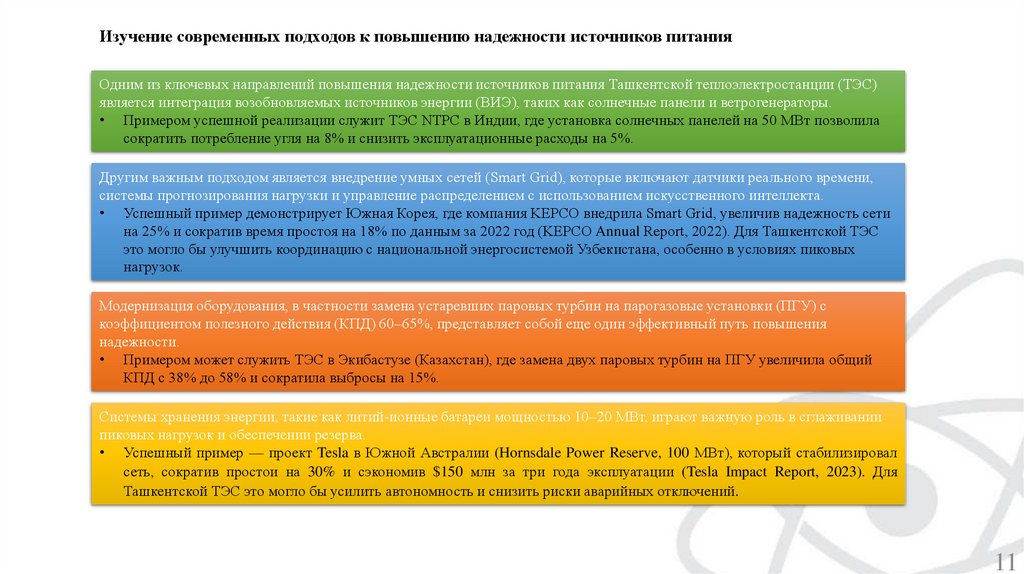

Изучение современных подходов к повышению надежности источников питания
Одним из ключевых направлений повышения надежности источников питания Ташкентской теплоэлектростанции (ТЭС)
является интеграция возобновляемых источников энергии (ВИЭ), таких как солнечные панели и ветрогенераторы.
• Примером успешной реализации служит ТЭС NTPC в Индии, где установка солнечных панелей на 50 МВт позволила
сократить потребление угля на 8% и снизить эксплуатационные расходы на 5%.
Другим важным подходом является внедрение умных сетей (Smart Grid), которые включают датчики реального времени,
системы прогнозирования нагрузки и управление распределением с использованием искусственного интеллекта.
• Успешный пример демонстрирует Южная Корея, где компания KEPCO внедрила Smart Grid, увеличив надежность сети
на 25% и сократив время простоя на 18% по данным за 2022 год (KEPCO Annual Report, 2022). Для Ташкентской ТЭС
это могло бы улучшить координацию с национальной энергосистемой Узбекистана, особенно в условиях пиковых
нагрузок.
Модернизация оборудования, в частности замена устаревших паровых турбин на парогазовые установки (ПГУ) с
коэффициентом полезного действия (КПД) 60–65%, представляет собой еще один эффективный путь повышения
надежности.
• Примером может служить ТЭС в Экибастузе (Казахстан), где замена двух паровых турбин на ПГУ увеличила общий
КПД с 38% до 58% и сократила выбросы на 15%.
Системы хранения энергии, такие как литий-ионные батареи мощностью 10–20 МВт, играют важную роль в сглаживании
пиковых нагрузок и обеспечении резерва.
• Успешный пример — проект Tesla в Южной Австралии (Hornsdale Power Reserve, 100 МВт), который стабилизировал
сеть, сократив простои на 30% и сэкономив $150 млн за три года эксплуатации (Tesla Impact Report, 2023). Для
Ташкентской ТЭС это могло бы усилить автономность и снизить риски аварийных отключений.
11

12.

Заключение
Во время практики я познакомился с историей, организационной
структурой и задачами Ташкентской ТЭС, прошел инструктаж по
технике безопасности и составил перечень основных источников
питания, включая внешние линии (110, 220, 500 кВ), собственные
генераторы и резервные системы. Для анализа внешнего
электроснабжения: я изучил подключение через высоковольтные линии и
трансформаторы, посетил подстанции, составил схему подключения и
подготовил описание характеристик внешних источников. Практика на
ТашТЭС углубила мои знания о внутренних источниках энергии —
паровых турбинах (150–165 МВт каждая) и парогазовой установке (370
МВт), их синхронизации с сетью, а также резервных системах, таких как
дизель-генераторы (500 кВт – 2 МВт) и аккумуляторные батареи (до 1
МВт кратковременно). Практические визиты в машинный зал и
помещения резервных источников дополнили изучение реальной работы
оборудования.
Практика
позволила
мне
освоить
схемы
электроснабжения, техническую документацию и современные системы
мониторинга (SCADA, АВР), а также развить навыки работы с
инженерами и анализа данных.

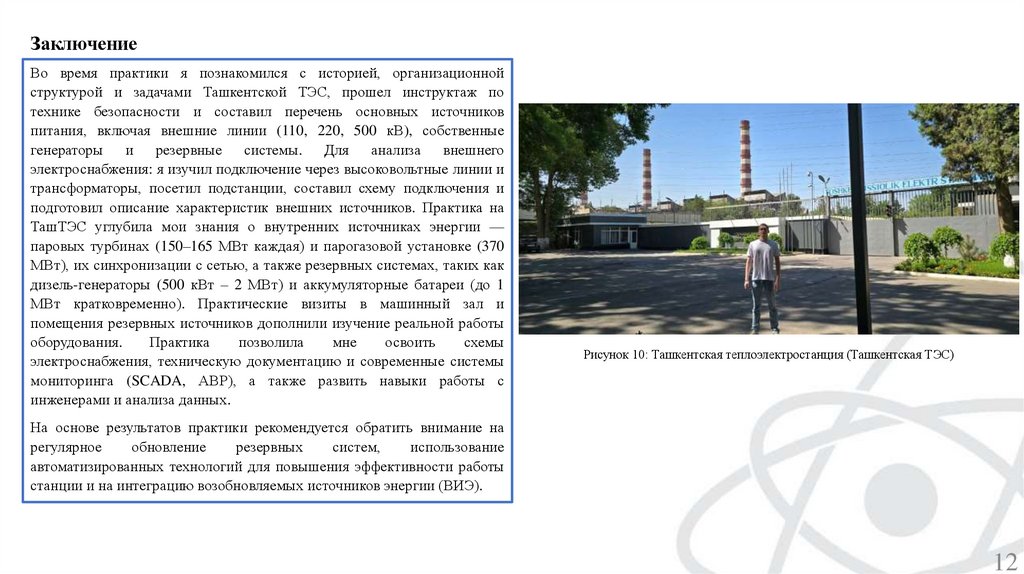

Рисунок 10: Ташкентская теплоэлектростанция (Ташкентская ТЭС)
На основе результатов практики рекомендуется обратить внимание на
регулярное
обновление
резервных
систем,
использование
автоматизированных технологий для повышения эффективности работы
станции и на интеграцию возобновляемых источников энергии (ВИЭ).
12

13.

Спасибо за внимание!
13

14.

Приложение

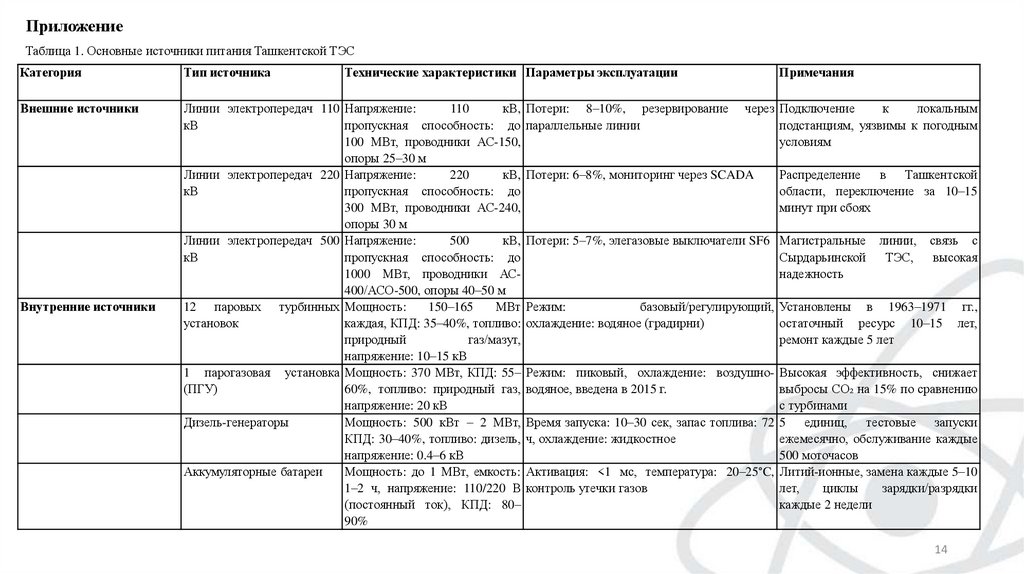

Таблица 1. Основные источники питания Ташкентской ТЭС
Категория
Тип источника
Внешние источники
Линии электропередач 110 Напряжение:
110
кВ, Потери: 8–10%, резервирование через Подключение
к
локальным
кВ
пропускная способность: до параллельные линии
подстанциям, уязвимы к погодным
100 МВт, проводники АС-150,
условиям
опоры 25–30 м
Линии электропередач 220 Напряжение:
220
кВ, Потери: 6–8%, мониторинг через SCADA
Распределение
в Ташкентской
кВ
пропускная способность: до
области, переключение за 10–15
300 МВт, проводники АС-240,
минут при сбоях
опоры 30 м
Линии электропередач 500 Напряжение:
500
кВ, Потери: 5–7%, элегазовые выключатели SF6 Магистральные линии, связь с
кВ
пропускная способность: до
Сырдарьинской
ТЭС,
высокая
1000 МВт, проводники АСнадежность
400/АСО-500, опоры 40–50 м
12 паровых турбинных Мощность:
150–165
МВт Режим:
базовый/регулирующий, Установлены в 1963–1971 гг.,
установок
каждая, КПД: 35–40%, топливо: охлаждение: водяное (градирни)
остаточный ресурс 10–15 лет,
природный
газ/мазут,
ремонт каждые 5 лет
напряжение: 10–15 кВ
1 парогазовая установка Мощность: 370 МВт, КПД: 55– Режим: пиковый, охлаждение: воздушно- Высокая эффективность, снижает
(ПГУ)
60%, топливо: природный газ, водяное, введена в 2015 г.
выбросы CO₂ на 15% по сравнению
напряжение: 20 кВ
с турбинами
Дизель-генераторы
Мощность: 500 кВт – 2 МВт, Время запуска: 10–30 сек, запас топлива: 72 5 единиц, тестовые запуски
КПД: 30–40%, топливо: дизель, ч, охлаждение: жидкостное
ежемесячно, обслуживание каждые
напряжение: 0.4–6 кВ
500 моточасов
Аккумуляторные батареи
Мощность: до 1 МВт, емкость: Активация: <1 мс, температура: 20–25°C, Литий-ионные, замена каждые 5–10
1–2 ч, напряжение: 110/220 В контроль утечки газов
лет,
циклы
зарядки/разрядки
(постоянный ток), КПД: 80–
каждые 2 недели
90%
Внутренние источники
Технические характеристики Параметры эксплуатации
Примечания
14

15.

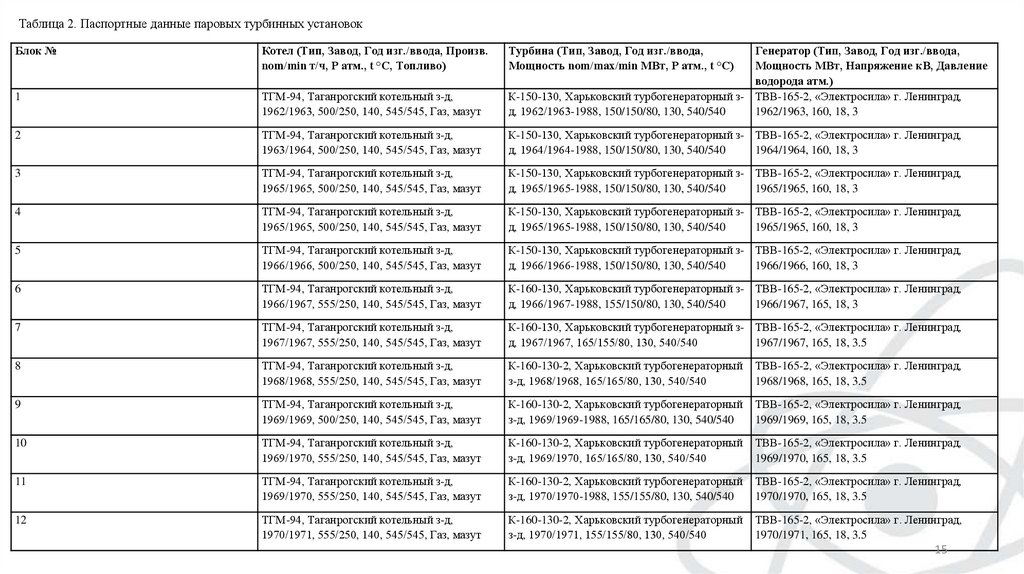

Таблица 2. Паспортные данные паровых турбинных установок
Блок №
Котел (Тип, Завод, Год изг./ввода, Произв.
nom/min т/ч, P атм., t °С, Топливо)
Турбина (Тип, Завод, Год изг./ввода,
Мощность nom/max/min МВт, P атм., t °С)
1
ТГМ-94, Таганрогский котельный з-д,
1962/1963, 500/250, 140, 545/545, Газ, мазут
Генератор (Тип, Завод, Год изг./ввода,
Мощность МВт, Напряжение кВ, Давление
водорода атм.)
К-150-130, Харьковский турбогенераторный з- ТВВ-165-2, «Электросила» г. Ленинград,
д, 1962/1963-1988, 150/150/80, 130, 540/540
1962/1963, 160, 18, 3
2
ТГМ-94, Таганрогский котельный з-д,
1963/1964, 500/250, 140, 545/545, Газ, мазут
К-150-130, Харьковский турбогенераторный з- ТВВ-165-2, «Электросила» г. Ленинград,
д, 1964/1964-1988, 150/150/80, 130, 540/540
1964/1964, 160, 18, 3
3
ТГМ-94, Таганрогский котельный з-д,
1965/1965, 500/250, 140, 545/545, Газ, мазут
К-150-130, Харьковский турбогенераторный з- ТВВ-165-2, «Электросила» г. Ленинград,
д, 1965/1965-1988, 150/150/80, 130, 540/540
1965/1965, 160, 18, 3
4
ТГМ-94, Таганрогский котельный з-д,
1965/1965, 500/250, 140, 545/545, Газ, мазут
К-150-130, Харьковский турбогенераторный з- ТВВ-165-2, «Электросила» г. Ленинград,
д, 1965/1965-1988, 150/150/80, 130, 540/540
1965/1965, 160, 18, 3
5
ТГМ-94, Таганрогский котельный з-д,
1966/1966, 500/250, 140, 545/545, Газ, мазут
К-150-130, Харьковский турбогенераторный з- ТВВ-165-2, «Электросила» г. Ленинград,
д, 1966/1966-1988, 150/150/80, 130, 540/540
1966/1966, 160, 18, 3
6
ТГМ-94, Таганрогский котельный з-д,
1966/1967, 555/250, 140, 545/545, Газ, мазут
К-160-130, Харьковский турбогенераторный з- ТВВ-165-2, «Электросила» г. Ленинград,
д, 1966/1967-1988, 155/150/80, 130, 540/540
1966/1967, 165, 18, 3
7
ТГМ-94, Таганрогский котельный з-д,
1967/1967, 555/250, 140, 545/545, Газ, мазут
К-160-130, Харьковский турбогенераторный з- ТВВ-165-2, «Электросила» г. Ленинград,
д, 1967/1967, 165/155/80, 130, 540/540
1967/1967, 165, 18, 3.5
8
ТГМ-94, Таганрогский котельный з-д,
1968/1968, 555/250, 140, 545/545, Газ, мазут
К-160-130-2, Харьковский турбогенераторный
з-д, 1968/1968, 165/165/80, 130, 540/540
ТВВ-165-2, «Электросила» г. Ленинград,
1968/1968, 165, 18, 3.5
9
ТГМ-94, Таганрогский котельный з-д,
1969/1969, 500/250, 140, 545/545, Газ, мазут
К-160-130-2, Харьковский турбогенераторный
з-д, 1969/1969-1988, 165/165/80, 130, 540/540
ТВВ-165-2, «Электросила» г. Ленинград,
1969/1969, 165, 18, 3.5
10
ТГМ-94, Таганрогский котельный з-д,
1969/1970, 555/250, 140, 545/545, Газ, мазут
К-160-130-2, Харьковский турбогенераторный
з-д, 1969/1970, 165/165/80, 130, 540/540
ТВВ-165-2, «Электросила» г. Ленинград,
1969/1970, 165, 18, 3.5
11
ТГМ-94, Таганрогский котельный з-д,
1969/1970, 555/250, 140, 545/545, Газ, мазут
К-160-130-2, Харьковский турбогенераторный
з-д, 1970/1970-1988, 155/155/80, 130, 540/540
ТВВ-165-2, «Электросила» г. Ленинград,
1970/1970, 165, 18, 3.5
12
ТГМ-94, Таганрогский котельный з-д,
1970/1971, 555/250, 140, 545/545, Газ, мазут
К-160-130-2, Харьковский турбогенераторный
з-д, 1970/1971, 155/155/80, 130, 540/540
ТВВ-165-2, «Электросила» г. Ленинград,
1970/1971, 165, 18, 3.5
15

16.

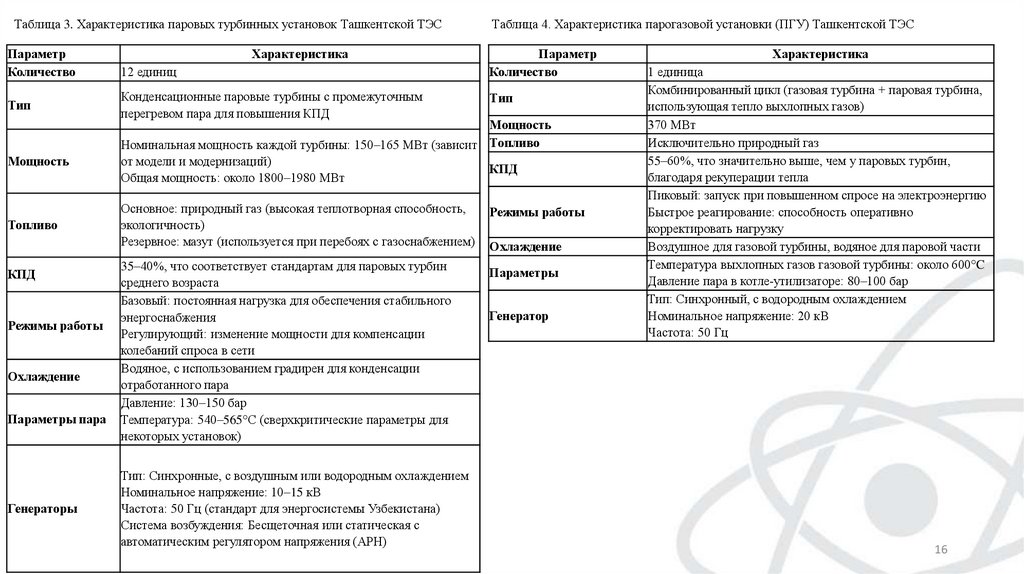

Таблица 3. Характеристика паровых турбинных установок Ташкентской ТЭС
Таблица 4. Характеристика парогазовой установки (ПГУ) Ташкентской ТЭС
Параметр
Количество
Параметр
Количество
Тип
Мощность
Топливо
КПД
Режимы работы
Охлаждение
Параметры пара
Генераторы
Характеристика
12 единиц
Конденсационные паровые турбины с промежуточным
перегревом пара для повышения КПД
Тип
Основное: природный газ (высокая теплотворная способность,
экологичность)
Резервное: мазут (используется при перебоях с газоснабжением)
Режимы работы
Мощность
Номинальная мощность каждой турбины: 150–165 МВт (зависит Топливо
от модели и модернизаций)
КПД
Общая мощность: около 1800–1980 МВт
35–40%, что соответствует стандартам для паровых турбин
среднего возраста
Базовый: постоянная нагрузка для обеспечения стабильного
энергоснабжения
Регулирующий: изменение мощности для компенсации
колебаний спроса в сети
Водяное, с использованием градирен для конденсации
отработанного пара
Давление: 130–150 бар
Температура: 540–565°C (сверхкритические параметры для
некоторых установок)
Тип: Синхронные, с воздушным или водородным охлаждением
Номинальное напряжение: 10–15 кВ
Частота: 50 Гц (стандарт для энергосистемы Узбекистана)
Система возбуждения: Бесщеточная или статическая с
автоматическим регулятором напряжения (АРН)
Охлаждение
Параметры
Генератор
Характеристика
1 единица
Комбинированный цикл (газовая турбина + паровая турбина,
использующая тепло выхлопных газов)
370 МВт
Исключительно природный газ
55–60%, что значительно выше, чем у паровых турбин,
благодаря рекуперации тепла
Пиковый: запуск при повышенном спросе на электроэнергию
Быстрое реагирование: способность оперативно
корректировать нагрузку
Воздушное для газовой турбины, водяное для паровой части
Температура выхлопных газов газовой турбины: около 600°C
Давление пара в котле-утилизаторе: 80–100 бар
Тип: Синхронный, с водородным охлаждением
Номинальное напряжение: 20 кВ
Частота: 50 Гц
16

17.

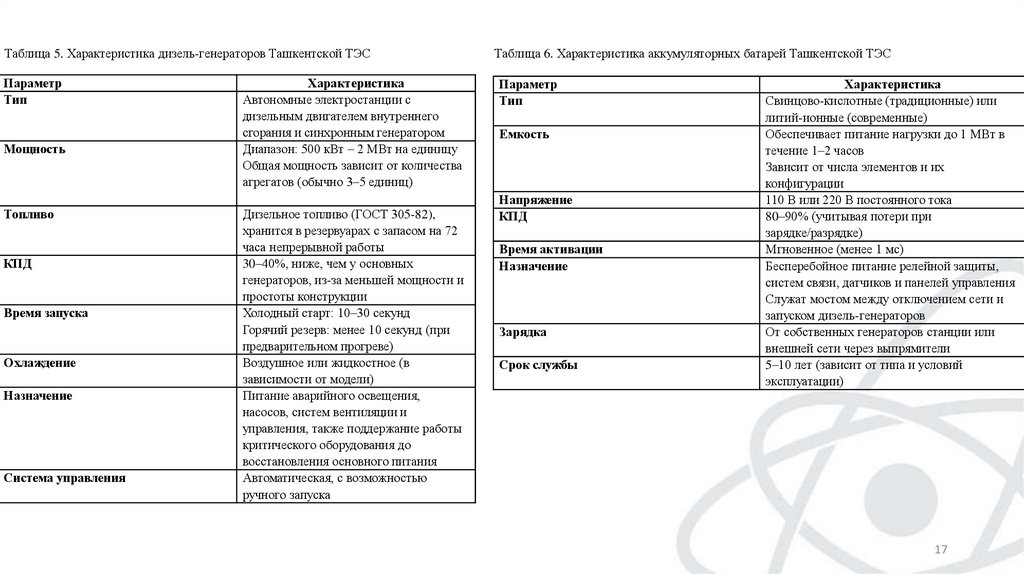

Таблица 5. Характеристика дизель-генераторов Ташкентской ТЭС
Таблица 6. Характеристика аккумуляторных батарей Ташкентской ТЭС
Параметр
Тип
Параметр
Тип
Мощность
Топливо
КПД
Время запуска
Охлаждение
Назначение
Система управления
Характеристика
Автономные электростанции с
дизельным двигателем внутреннего
сгорания и синхронным генератором
Диапазон: 500 кВт – 2 МВт на единицу
Общая мощность зависит от количества
агрегатов (обычно 3–5 единиц)
Дизельное топливо (ГОСТ 305-82),
хранится в резервуарах с запасом на 72
часа непрерывной работы
30–40%, ниже, чем у основных
генераторов, из-за меньшей мощности и
простоты конструкции
Холодный старт: 10–30 секунд
Горячий резерв: менее 10 секунд (при
предварительном прогреве)
Воздушное или жидкостное (в
зависимости от модели)
Питание аварийного освещения,
насосов, систем вентиляции и
управления, также поддержание работы
критического оборудования до
восстановления основного питания
Автоматическая, с возможностью
ручного запуска
Емкость
Напряжение
КПД
Время активации
Назначение
Зарядка
Срок службы
Характеристика
Свинцово-кислотные (традиционные) или
литий-ионные (современные)
Обеспечивает питание нагрузки до 1 МВт в
течение 1–2 часов
Зависит от числа элементов и их
конфигурации
110 В или 220 В постоянного тока
80–90% (учитывая потери при
зарядке/разрядке)
Мгновенное (менее 1 мс)
Бесперебойное питание релейной защиты,
систем связи, датчиков и панелей управления
Служат мостом между отключением сети и
запуском дизель-генераторов
От собственных генераторов станции или
внешней сети через выпрямители
5–10 лет (зависит от типа и условий
эксплуатации)
17
