2. Выполнение надписей-1

1.

ГАПОУ СО Уральский колледж строительства,
архитектуры и предпринимательства (УКСАП)
Выполнение
надписей
на чертежах
Екатеринбург 2022

2.

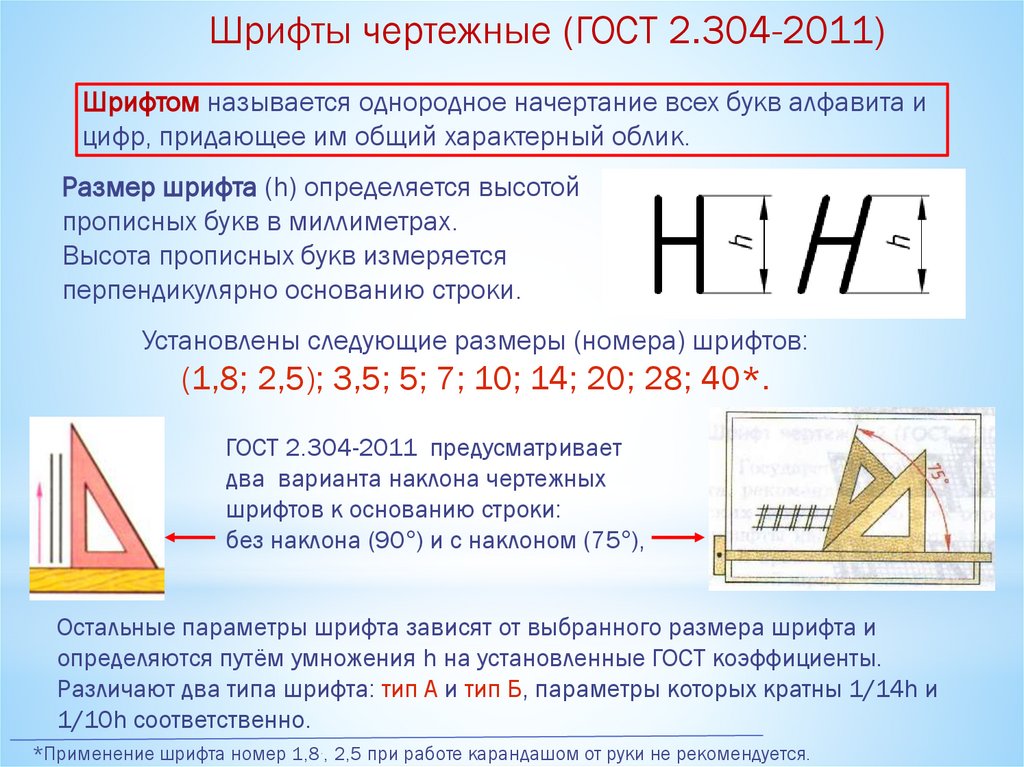

Шрифты чертежные (ГОСТ 2.304-2011)
Шрифтом называется однородное начертание всех букв алфавита и
цифр, придающее им общий характерный облик.
Размер шрифта (h) определяется высотой
прописных букв в миллиметрах.
Высота прописных букв измеряется
перпендикулярно основанию строки.
Установлены следующие размеры (номера) шрифтов:
(1,8; 2,5); 3,5; 5; 7; 10; 14; 20; 28; 40*.
ГОСТ 2.304-2011 предусматривает
два варианта наклона чертежных
шрифтов к основанию строки:
без наклона (90 ) и с наклоном (75 ),
Остальные параметры шрифта зависят от выбранного размера шрифта и
определяются путём умножения h на установленные ГОСТ коэффициенты.
Различают два типа шрифта: тип А и тип Б, параметры которых кратны 1/14h и
1/10h соответственно.
*Применение шрифта номер 1,8., 2,5 при работе карандашом от руки не рекомендуется.

3.

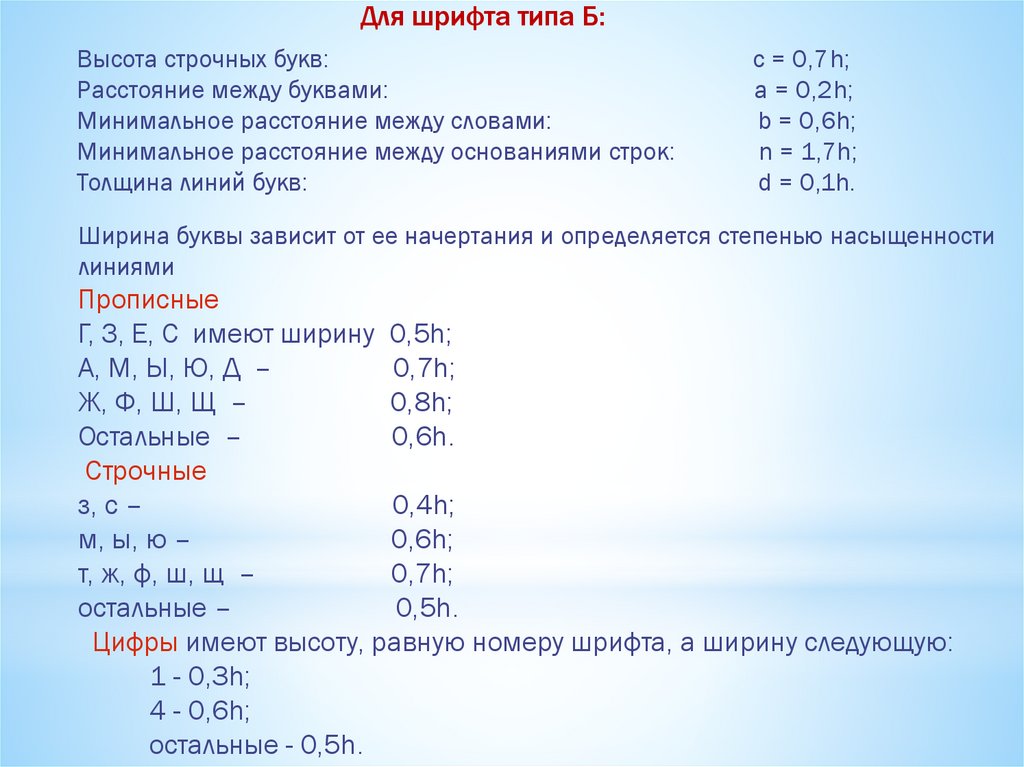

Для шрифта типа Б:
Высота строчных букв:
Расстояние между буквами:
Минимальное расстояние между словами:
Минимальное расстояние между основаниями строк:
Толщина линий букв:
с = 0,7h;
а = 0,2h;
b = 0,6h;
n = 1,7h;
d = 0,1h.

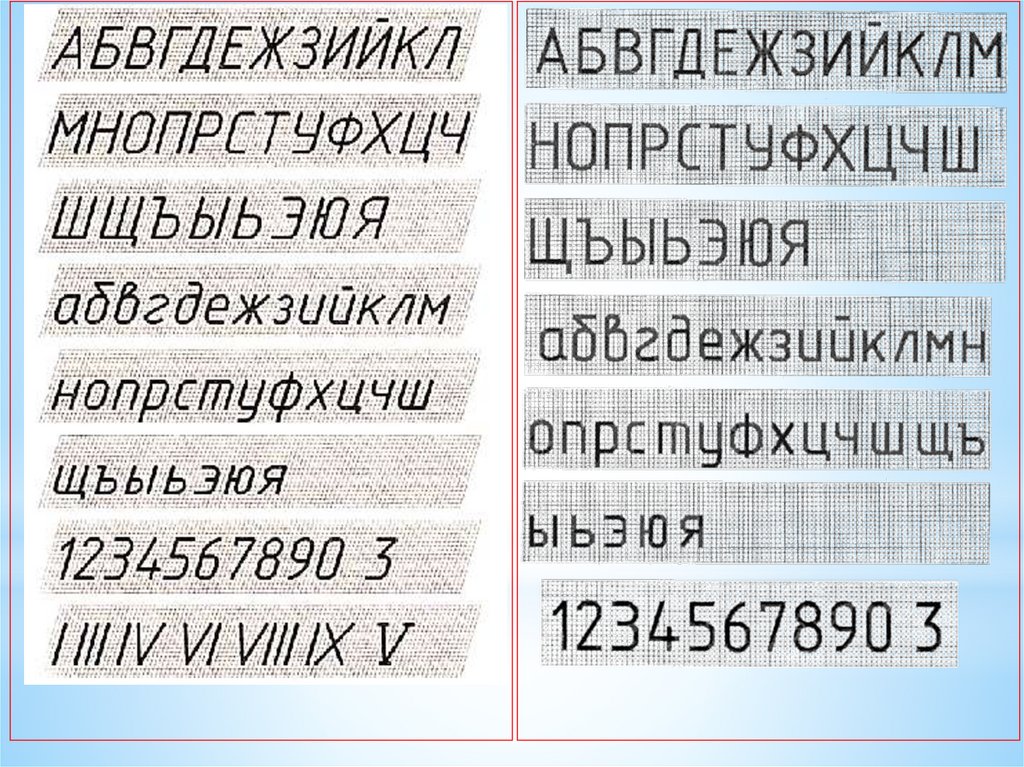

Ширина буквы зависит от ее начертания и определяется степенью насыщенности
линиями
Прописные
Г, З, Е, С имеют ширину 0,5h;
А, М, Ы, Ю, Д –
0,7h;
Ж, Ф, Ш, Щ –
0,8h;
Остальные –
0,6h.
Строчные
з, с –
0,4h;
м, ы, ю –
0,6h;
т, ж, ф, ш, щ –
0,7h;
остальные –
0,5h.
Цифры имеют высоту, равную номеру шрифта, а ширину следующую:
1 - 0,3h;
4 - 0,6h;
остальные - 0,5h.

4.

5.

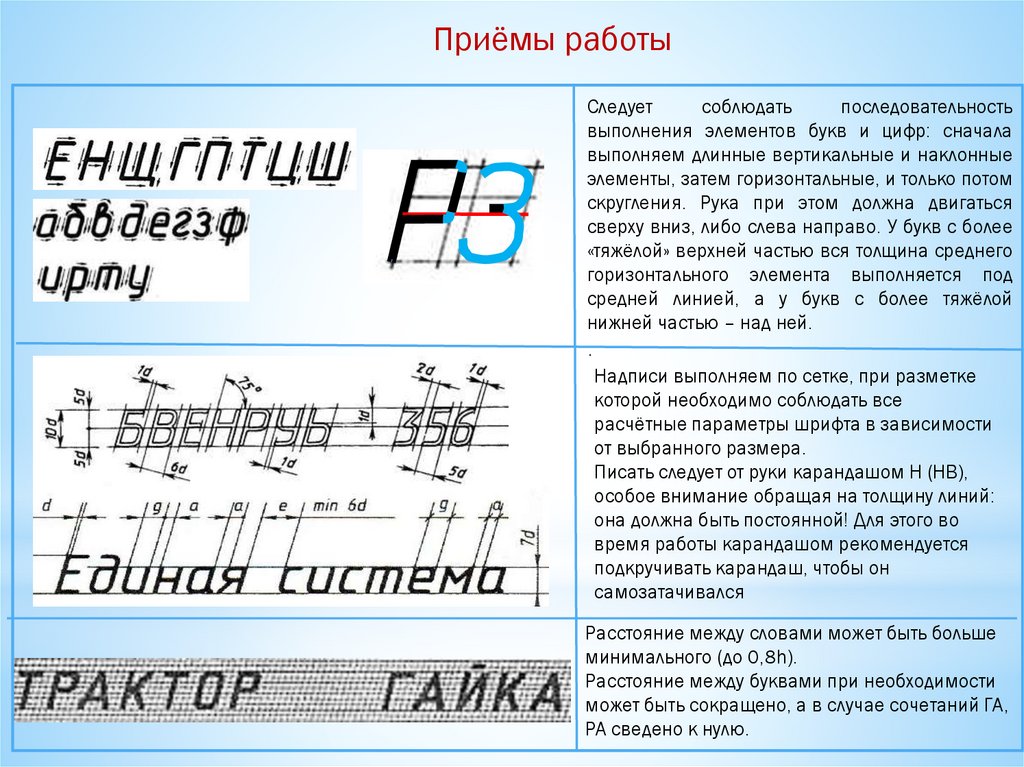

Приёмы работы
Следует
соблюдать
последовательность
выполнения элементов букв и цифр: сначала
выполняем длинные вертикальные и наклонные
элементы, затем горизонтальные, и только потом
скругления. Рука при этом должна двигаться
сверху вниз, либо слева направо. У букв с более
«тяжёлой» верхней частью вся толщина среднего
горизонтального элемента выполняется под
средней линией, а у букв с более тяжёлой
нижней частью – над ней.
.
Надписи выполняем по сетке, при разметке
которой необходимо соблюдать все
расчётные параметры шрифта в зависимости
от выбранного размера.
Писать следует от руки карандашом Н (НВ),
особое внимание обращая на толщину линий:
она должна быть постоянной! Для этого во
время работы карандашом рекомендуется
подкручивать карандаш, чтобы он
самозатачивался
Расстояние между словами может быть больше
минимального (до 0,8h).
Расстояние между буквами при необходимости
может быть сокращено, а в случае сочетаний ГА,
РА сведено к нулю.

6.

0,7h
0,3h

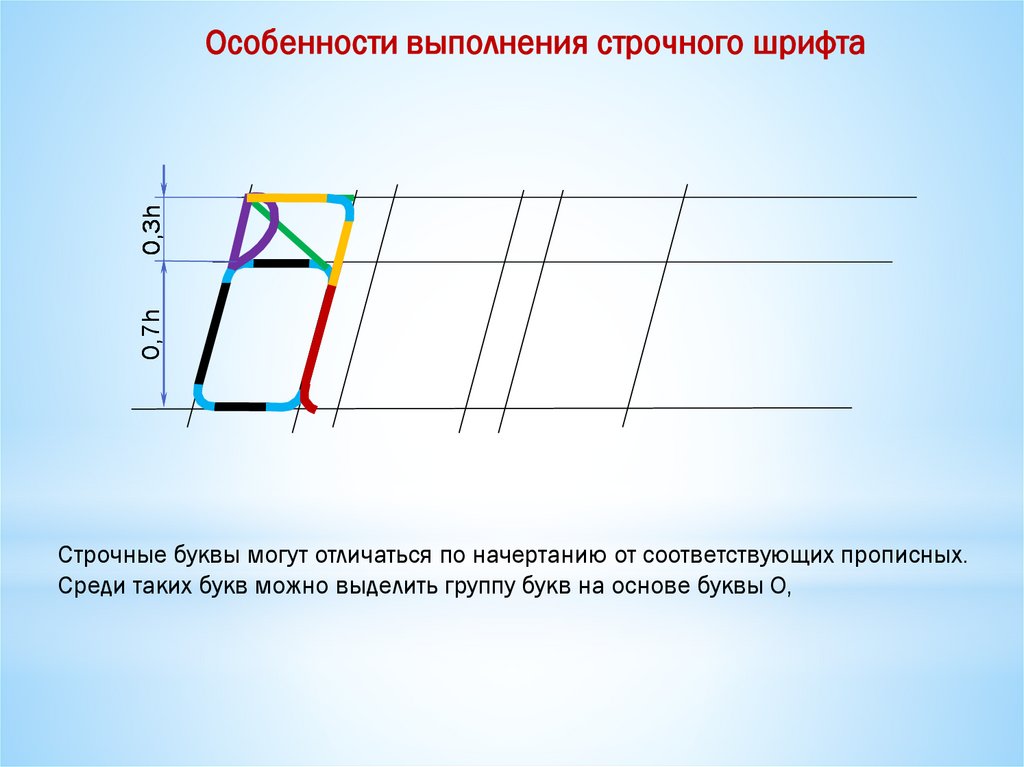

Особенности выполнения строчного шрифта
Строчные буквы могут отличаться по начертанию от соответствующих прописных.
Среди таких букв можно выделить группу букв на основе буквы О,

7.

0,3h
0,7h
0,3h

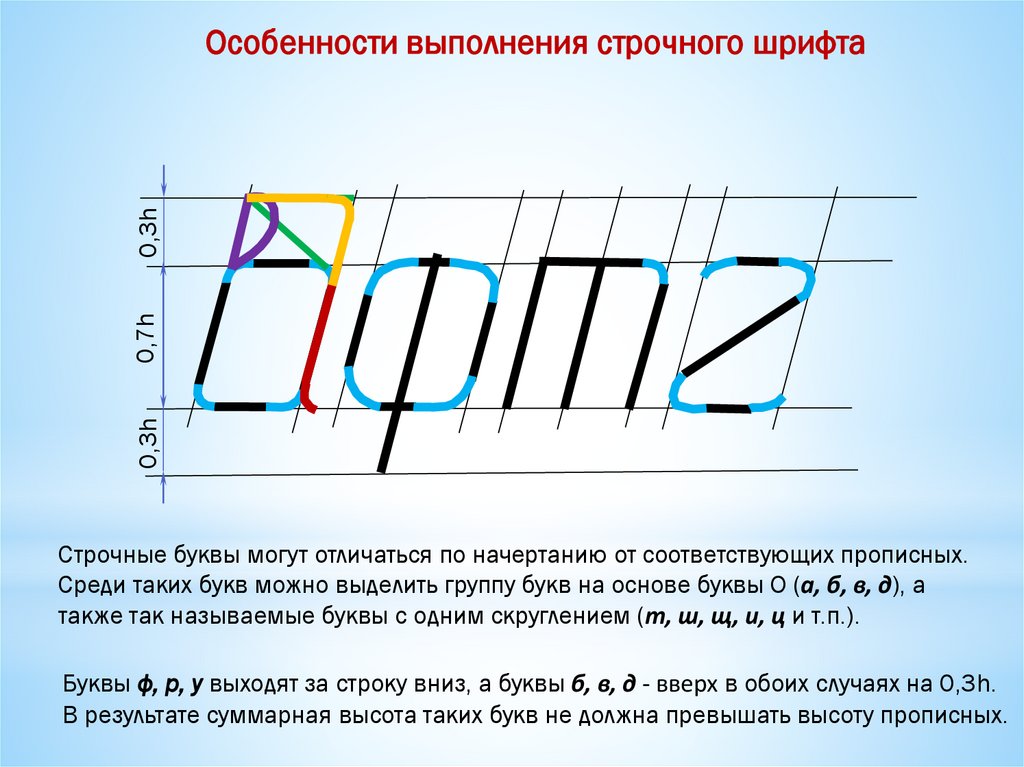

Особенности выполнения строчного шрифта
Строчные буквы могут отличаться по начертанию от соответствующих прописных.
Среди таких букв можно выделить группу букв на основе буквы О (а, б, в, д), а
также так называемые буквы с одним скруглением (т, ш, щ, и, ц и т.п.).
Буквы ф, р, у выходят за строку вниз, а буквы б, в, д - вверх в обоих случаях на 0,3h.
В результате суммарная высота таких букв не должна превышать высоту прописных.

8.

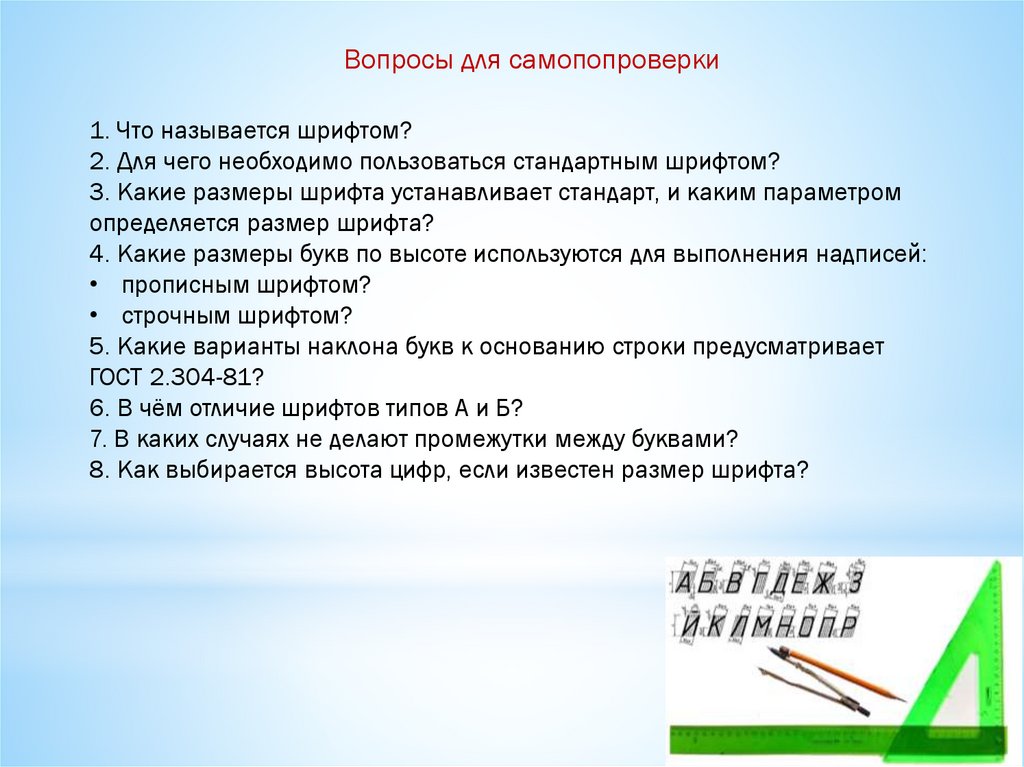

Вопросы для самопопроверки
1. Что называется шрифтом?
2. Для чего необходимо пользоваться стандартным шрифтом?
3. Какие размеры шрифта устанавливает стандарт, и каким параметром
определяется размер шрифта?
4. Какие размеры букв по высоте используются для выполнения надписей:
• прописным шрифтом?
• строчным шрифтом?
5. Какие варианты наклона букв к основанию строки предусматривает
ГОСТ 2.304-81?
6. В чём отличие шрифтов типов А и Б?
7. В каких случаях не делают промежутки между буквами?
8. Как выбирается высота цифр, если известен размер шрифта?

9.

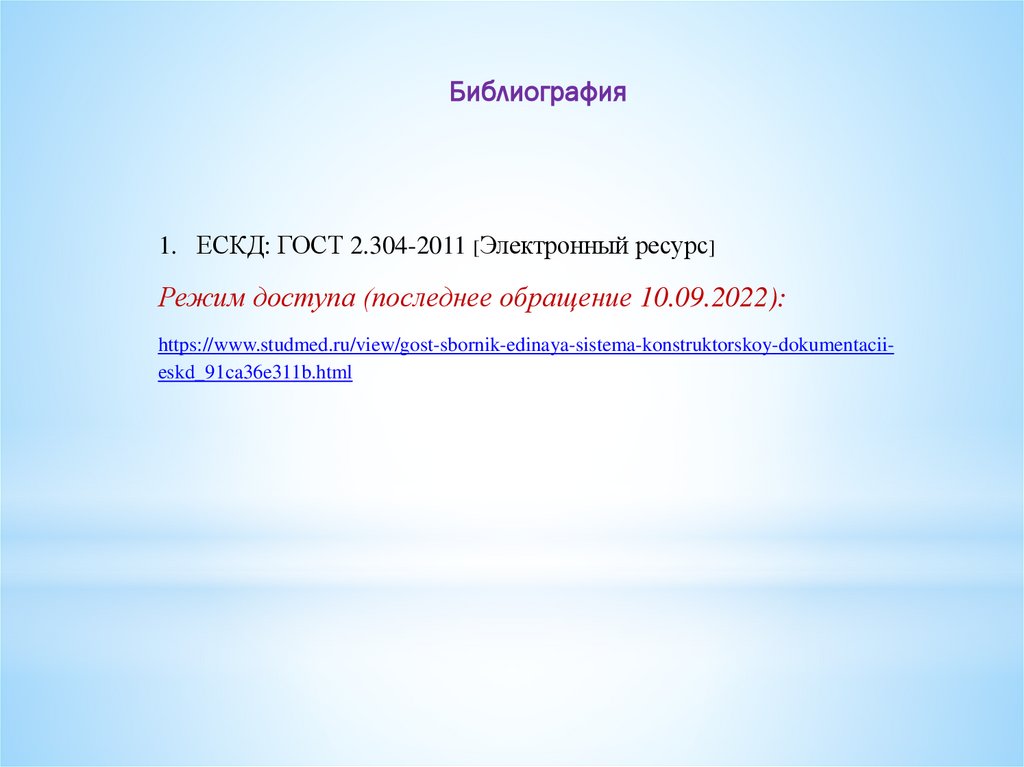

Библиография
1. ЕСКД: ГОСТ 2.304-2011 [Электронный ресурс]
Режим доступа (последнее обращение 10.09.2022):
https://www.studmed.ru/view/gost-sbornik-edinaya-sistema-konstruktorskoy-dokumentaciieskd_91ca36e311b.html

10.

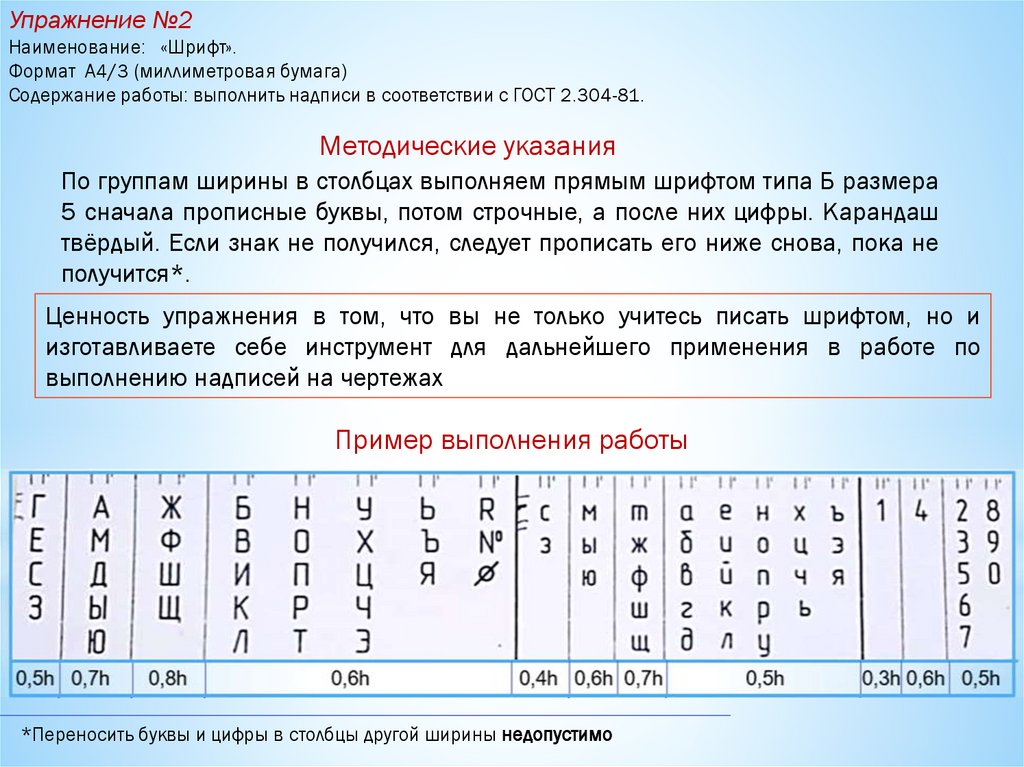

Упражнение №2
Наименование: «Шрифт».
Формат А4/3 (миллиметровая бумага)
Содержание работы: выполнить надписи в соответствии с ГОСТ 2.304-81.
Методические указания
По группам ширины в столбцах выполняем прямым шрифтом типа Б размера
5 сначала прописные буквы, потом строчные, а после них цифры. Карандаш
твёрдый. Если знак не получился, следует прописать его ниже снова, пока не
получится*.
Ценность упражнения в том, что вы не только учитесь писать шрифтом, но и
изготавливаете себе инструмент для дальнейшего применения в работе по
выполнению надписей на чертежах
Пример выполнения работы
0,5h 0,7h
0,8h
0,6h
0,4h 0,6h 0,7h
*Переносить буквы и цифры в столбцы другой ширины недопустимо
0,5h
0,3h 0,6h 0,5h

11.

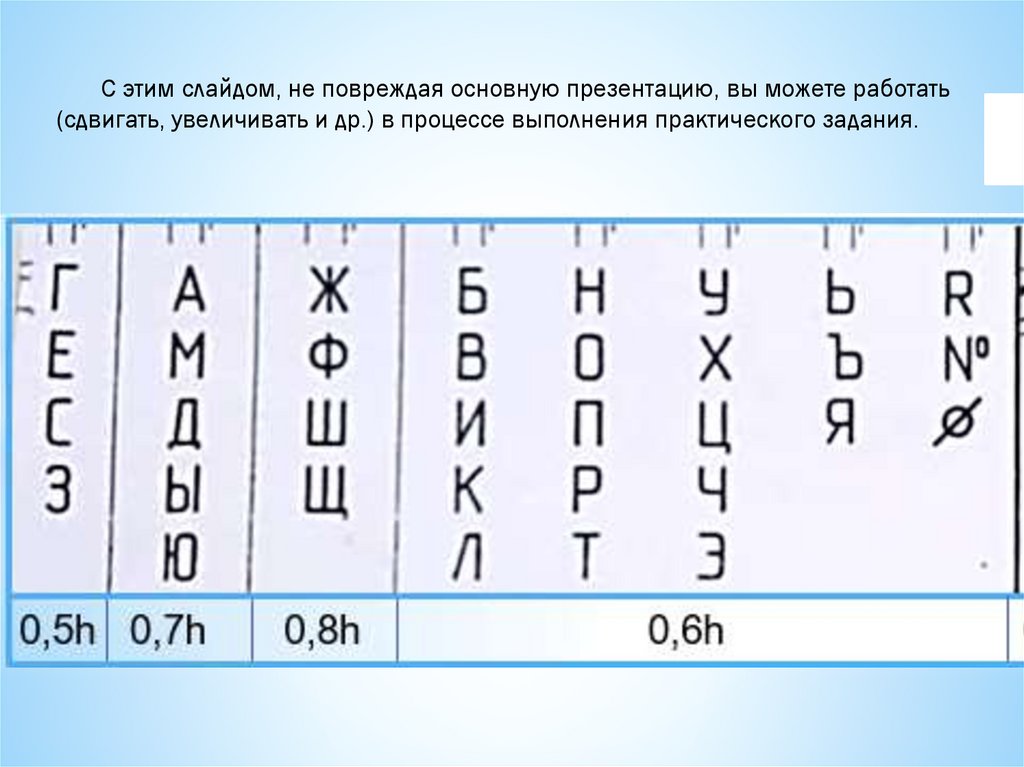

С этим слайдом, не повреждая основную презентацию, вы можете работать
(сдвигать, увеличивать и др.) в процессе выполнения практического задания.
