Презентация_на_тему_Приборы_для_измерения_температуры_

1.

.

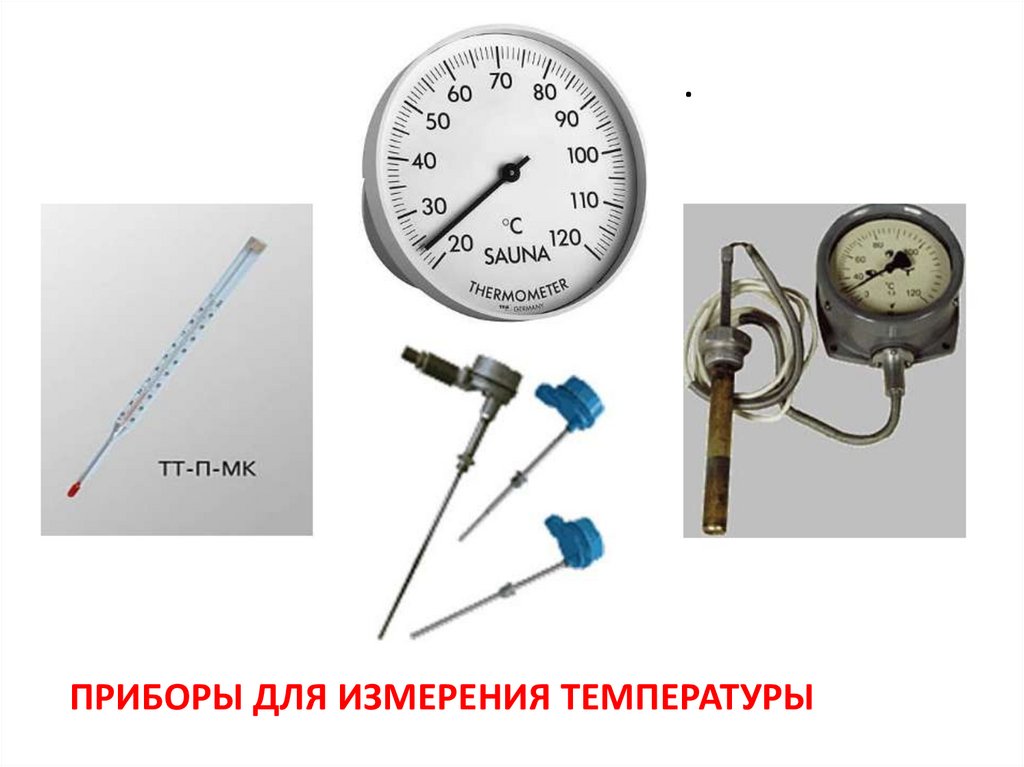

ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ

2.

Температура – это степень нагретости тела.
Единицы измерения температуры:
- градус Цельсия, С
- градус Кельвина, К
- градус Фаренгейта, F

3.

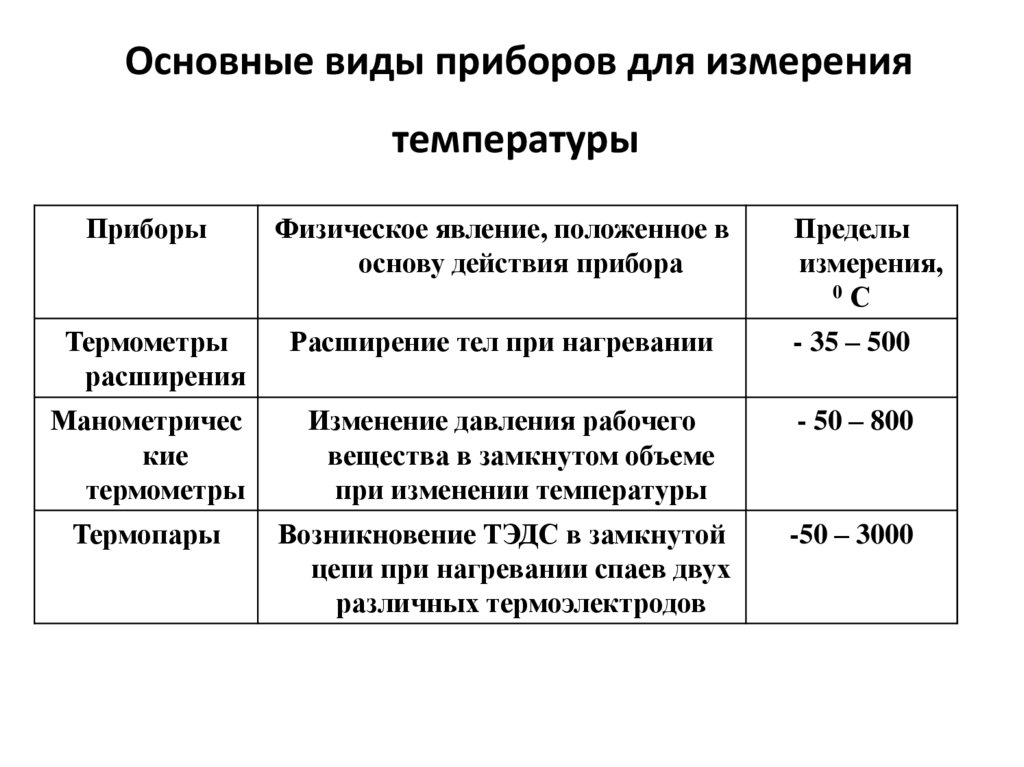

Основные виды приборов для измерения
температуры
Приборы
Физическое явление, положенное в
основу действия прибора
Пределы
измерения,
0С
Термометры
расширения
Расширение тел при нагревании
- 35 – 500
Манометричес
кие
термометры
Изменение давления рабочего
вещества в замкнутом объеме
при изменении температуры
- 50 – 800
Термопары
Возникновение ТЭДС в замкнутой
цепи при нагревании спаев двух
различных термоэлектродов
-50 – 3000

4.

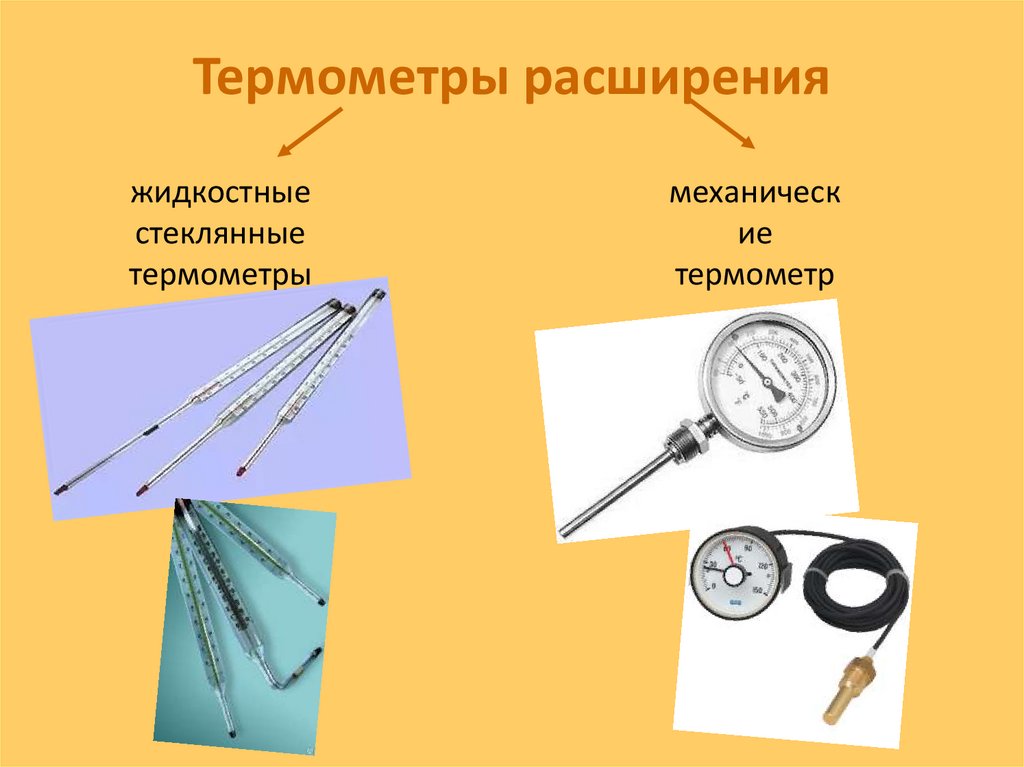

Термометры расширения
жидкостные
стеклянные
термометры
механическ
ие
термометр
ы

5.

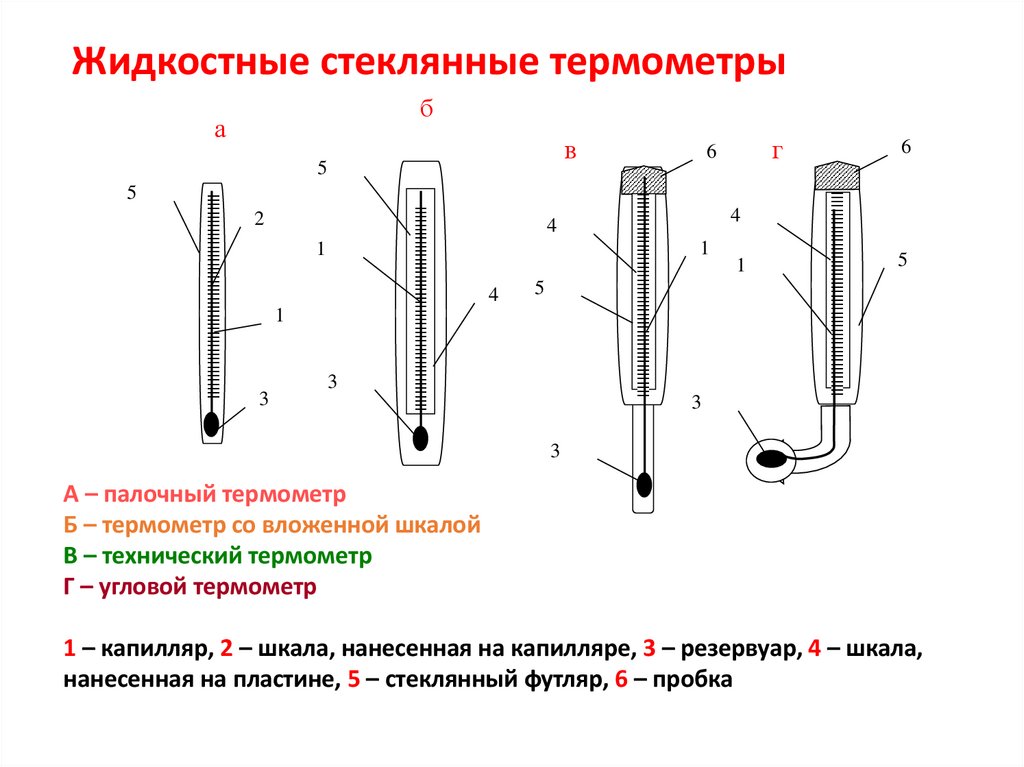

Жидкостные стеклянные термометры
б
а
в
5
г
6
6
5
2
4
4
1
1
4
1
5
5
1
3
3
3
3
А – палочный термометр
Б – термометр со вложенной шкалой
В – технический термометр
Г – угловой термометр
1 – капилляр, 2 – шкала, нанесенная на капилляре, 3 – резервуар, 4 – шкала,
нанесенная на пластине, 5 – стеклянный футляр, 6 – пробка

6.

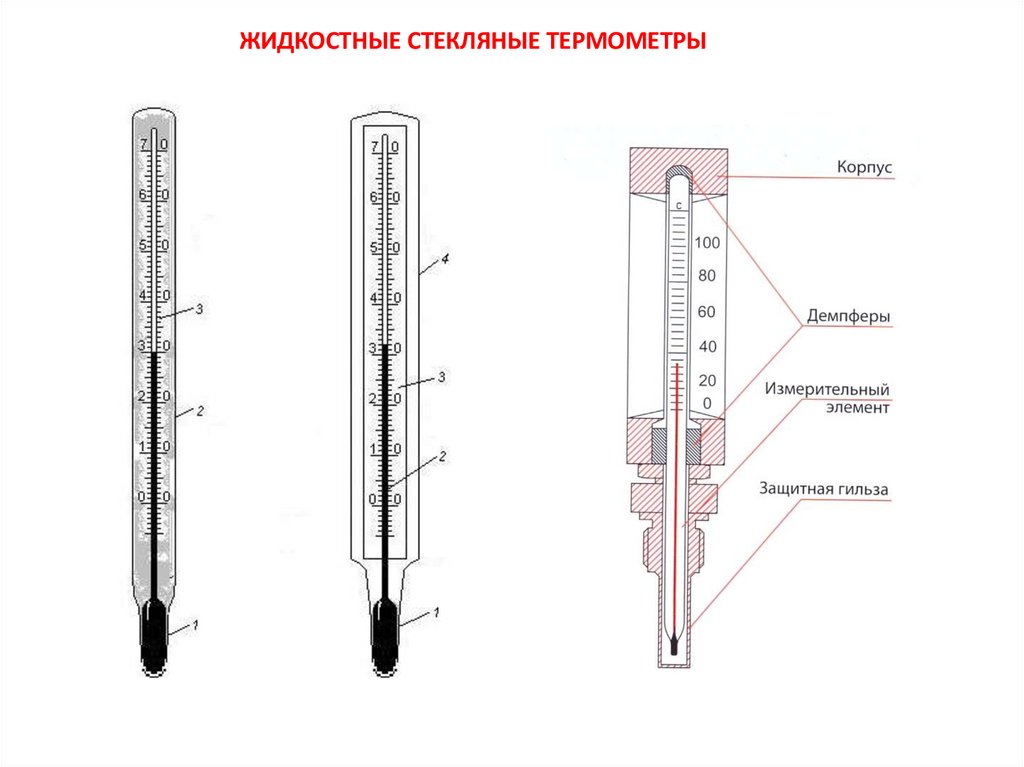

ЖИДКОСТНЫЕ СТЕКЛЯНЫЕ ТЕРМОМЕТРЫ

7.

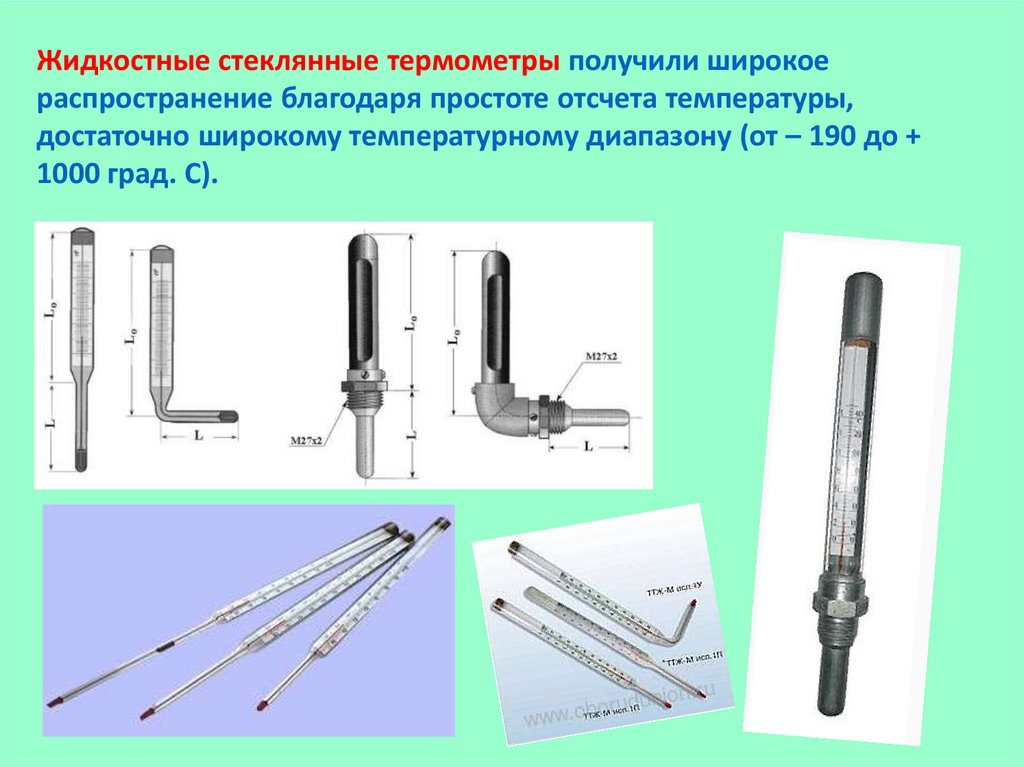

Жидкостные стеклянные термометры получили широкое
распространение благодаря простоте отсчета температуры,
достаточно широкому температурному диапазону (от – 190 до +
1000 град. С).

8.

Термометрической жидкостью служат: ртуть, толуол, этиловый спирт.

9.

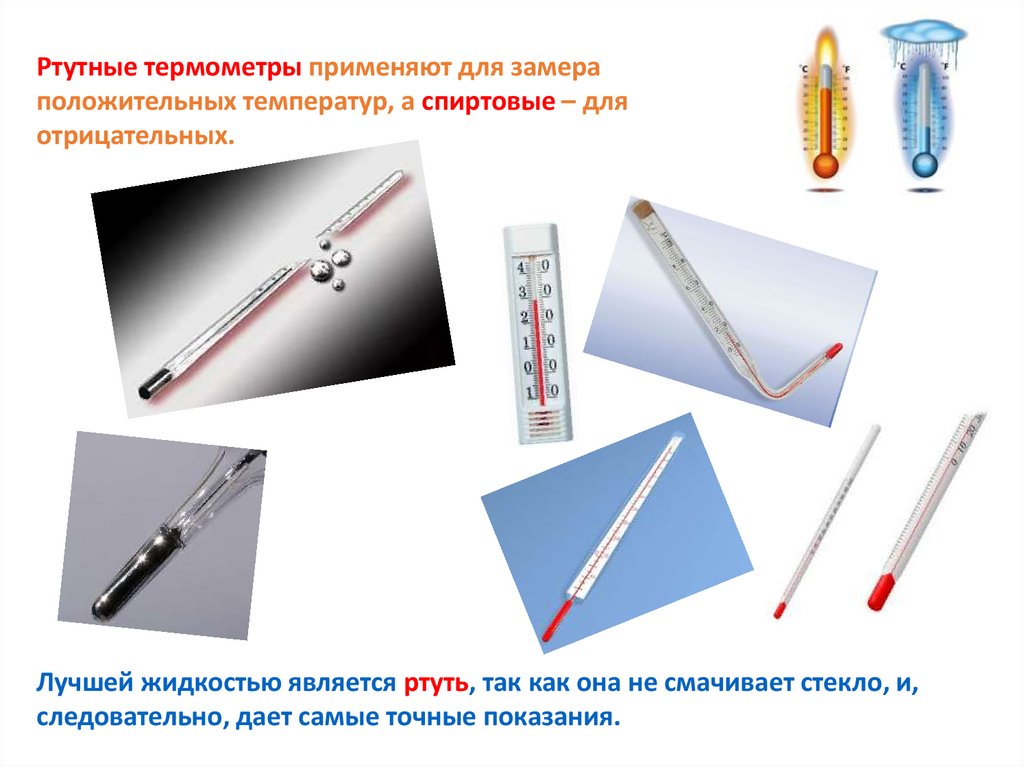

Ртутные термометры применяют для замера
положительных температур, а спиртовые – для
отрицательных.
Лучшей жидкостью является ртуть, так как она не смачивает стекло, и,
следовательно, дает самые точные показания.

10.

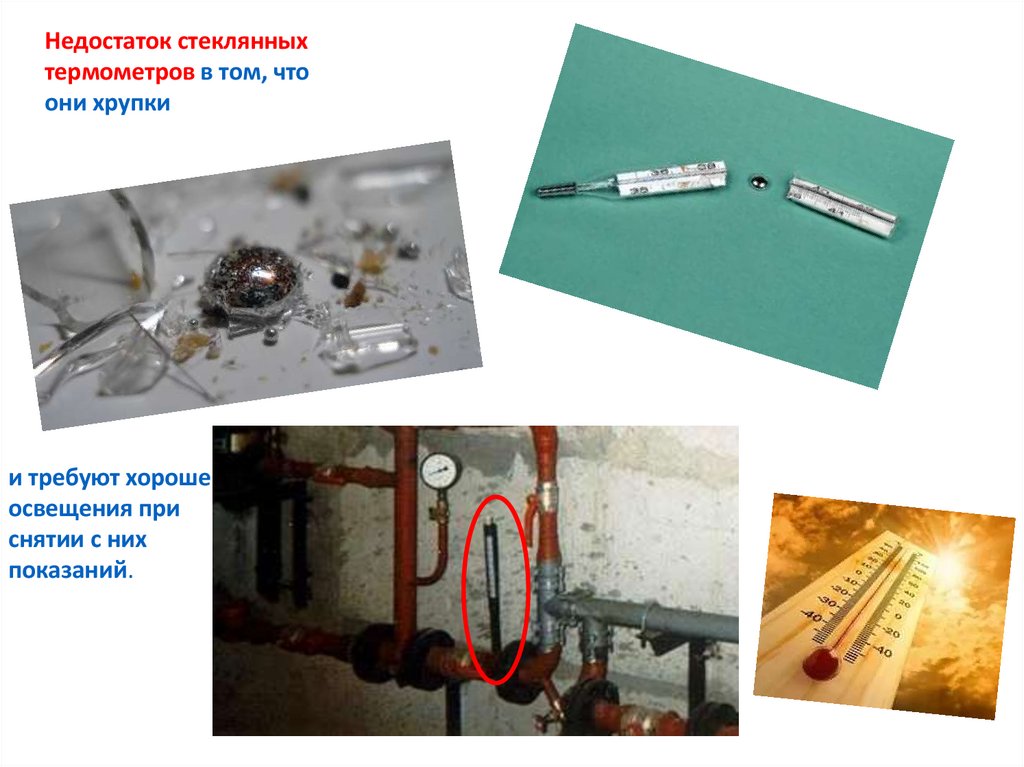

Недостаток стеклянных
термометров в том, что
они хрупки
и требуют хорошего
освещения при
снятии с них
показаний.

11.

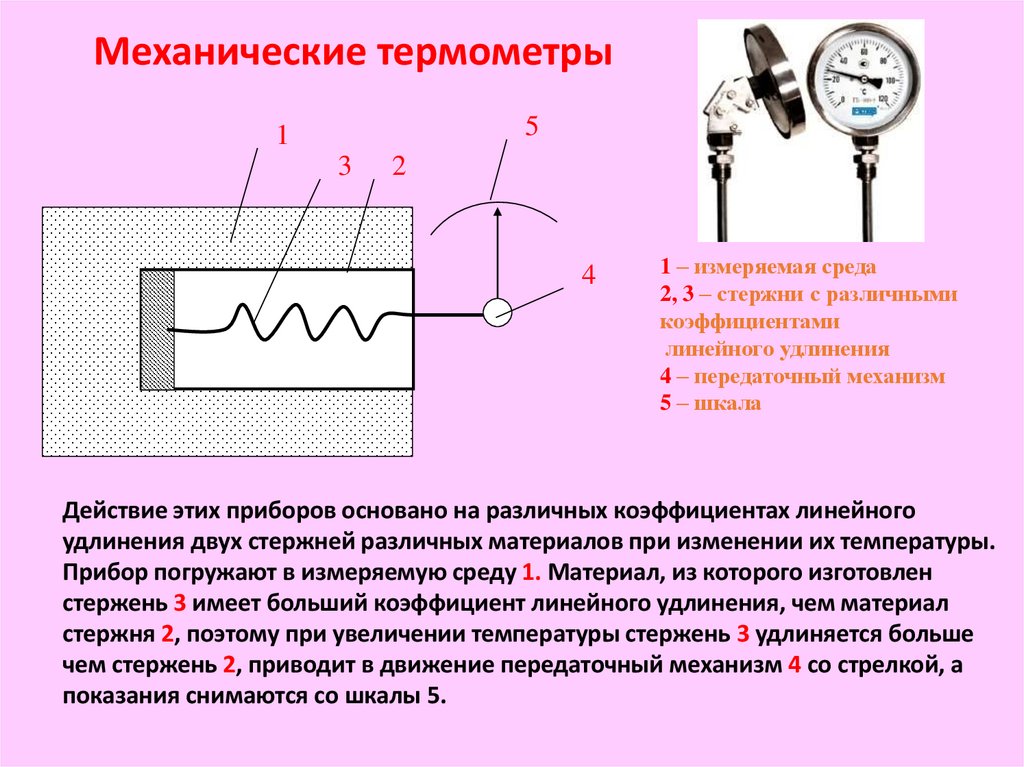

Механические термометры
5
1
3
2
4
1 – измеряемая среда
2, 3 – стержни с различными
коэффициентами
линейного удлинения
4 – передаточный механизм
5 – шкала
Действие этих приборов основано на различных коэффициентах линейного
удлинения двух стержней различных материалов при изменении их температуры.
Прибор погружают в измеряемую среду 1. Материал, из которого изготовлен
стержень 3 имеет больший коэффициент линейного удлинения, чем материал
стержня 2, поэтому при увеличении температуры стержень 3 удлиняется больше
чем стержень 2, приводит в движение передаточный механизм 4 со стрелкой, а
показания снимаются со шкалы 5.

12.

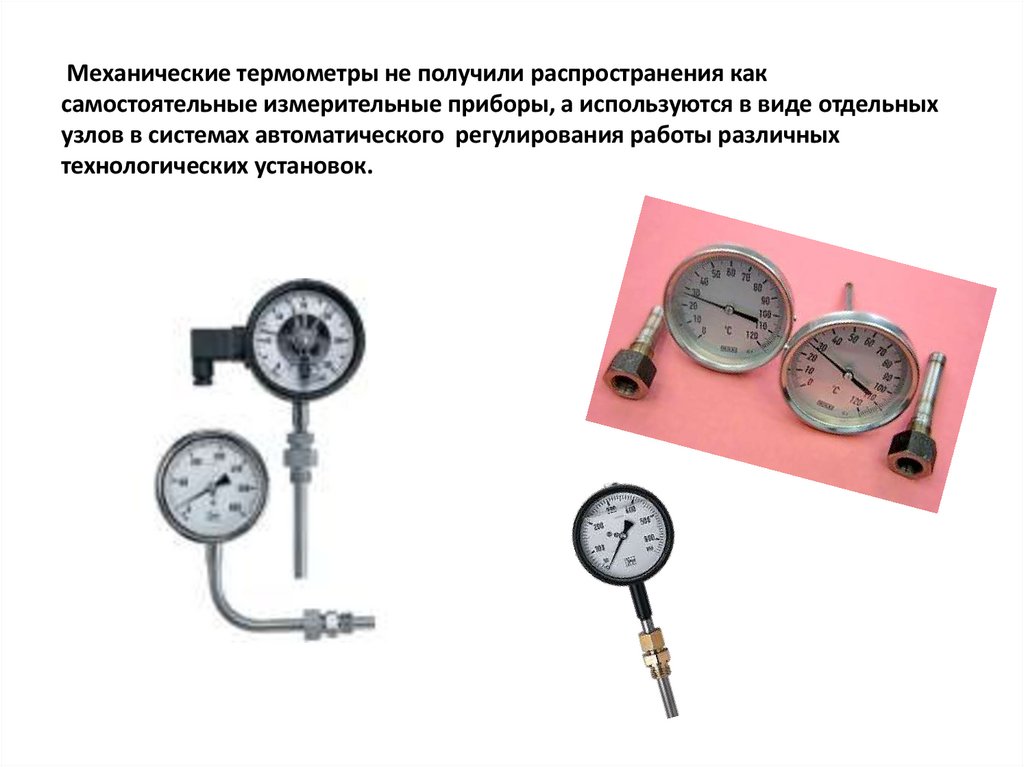

Механические термометры не получили распространения как
самостоятельные измерительные приборы, а используются в виде отдельных
узлов в системах автоматического регулирования работы различных
технологических установок.

13.

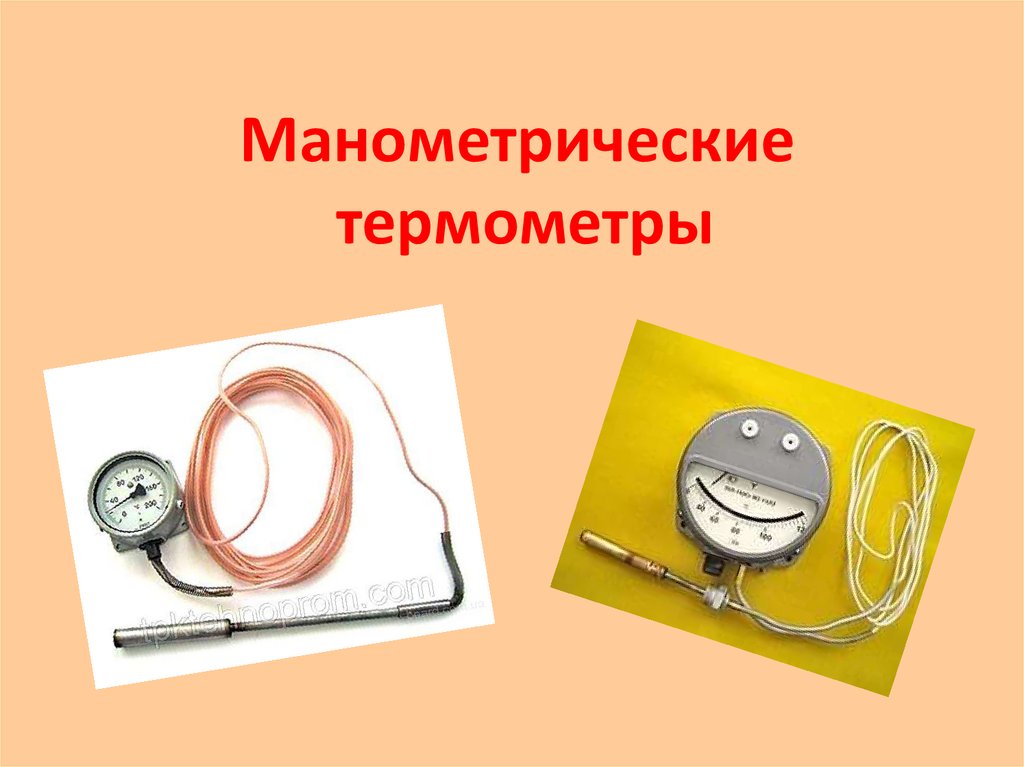

Манометрические
термометры

14.

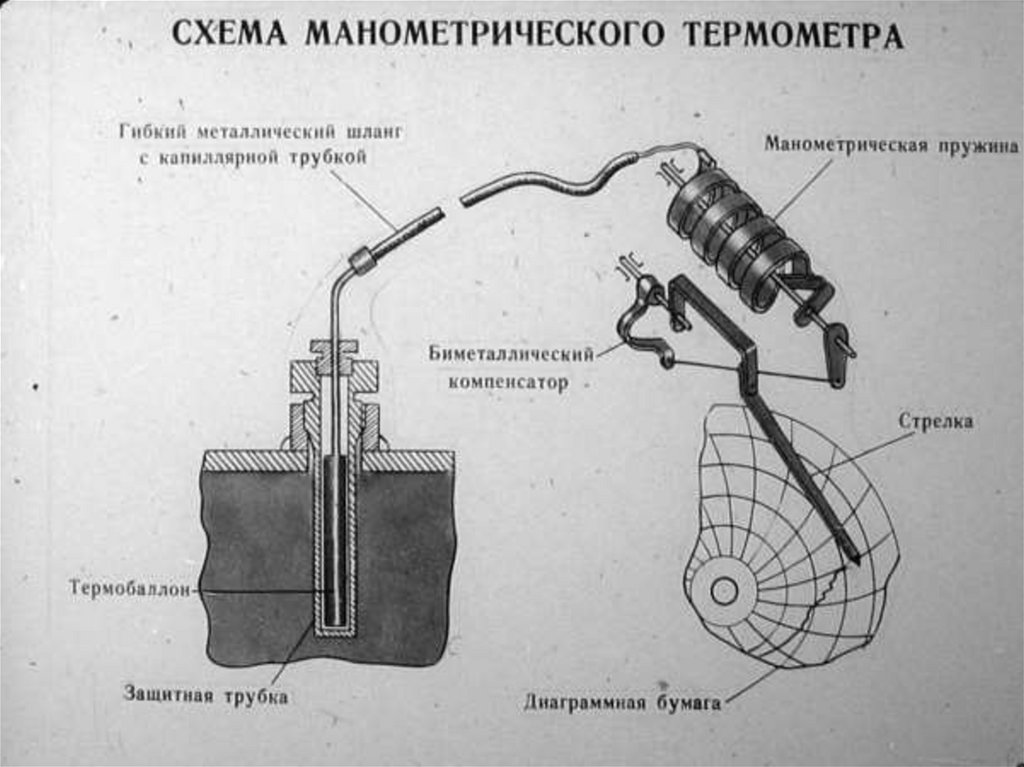

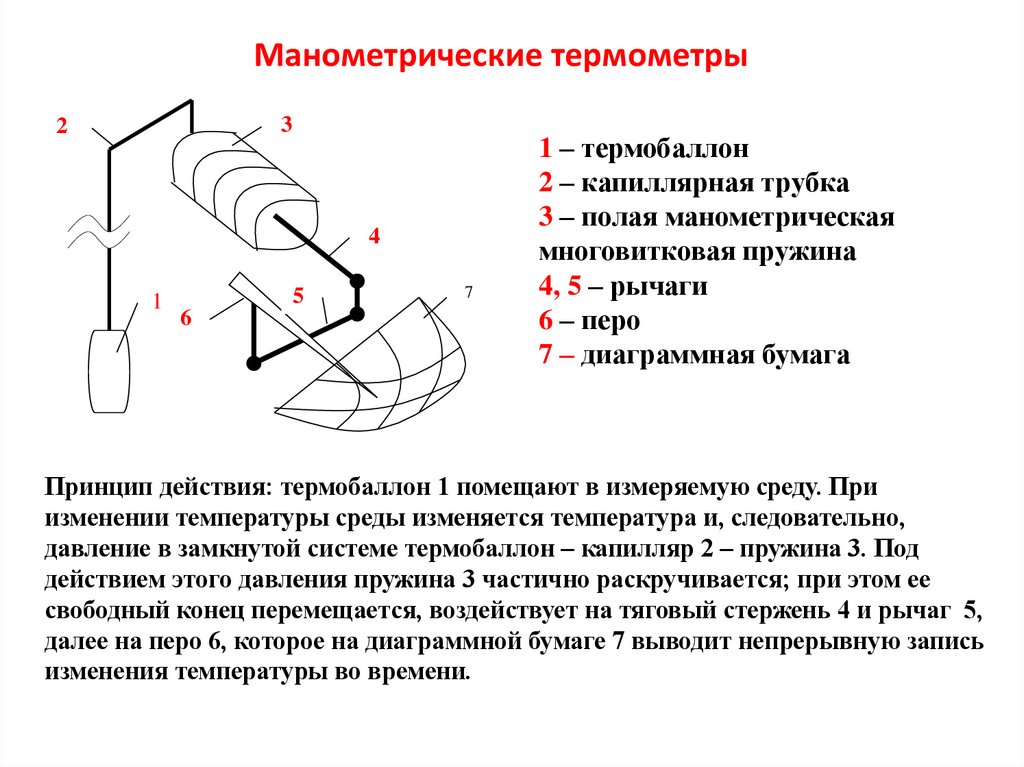

Манометрические термометры
3
2
4
1
5
6
7
1 – термобаллон
2 – капиллярная трубка
3 – полая манометрическая
многовитковая пружина
4, 5 – рычаги
6 – перо
7 – диаграммная бумага
Принцип действия: термобаллон 1 помещают в измеряемую среду. При
изменении температуры среды изменяется температура и, следовательно,
давление в замкнутой системе термобаллон – капилляр 2 – пружина 3. Под
действием этого давления пружина 3 частично раскручивается; при этом ее
свободный конец перемещается, воздействует на тяговый стержень 4 и рычаг 5,
далее на перо 6, которое на диаграммной бумаге 7 выводит непрерывную запись
изменения температуры во времени.

15.

16.

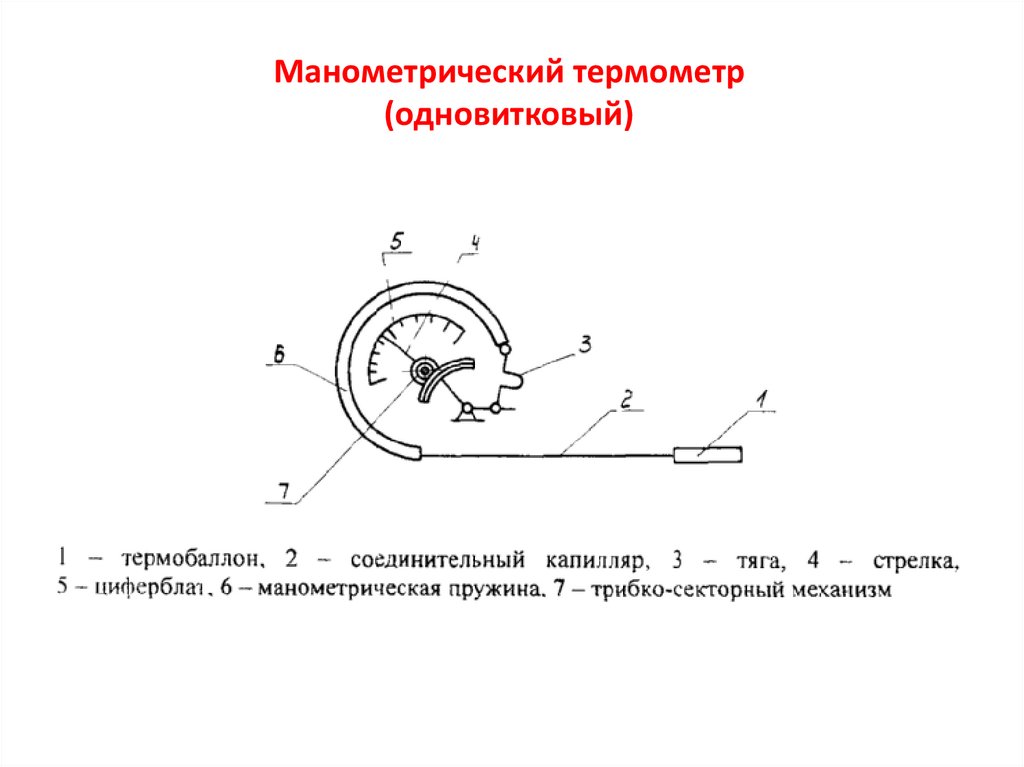

Манометрический термометр
(одновитковый)

17.

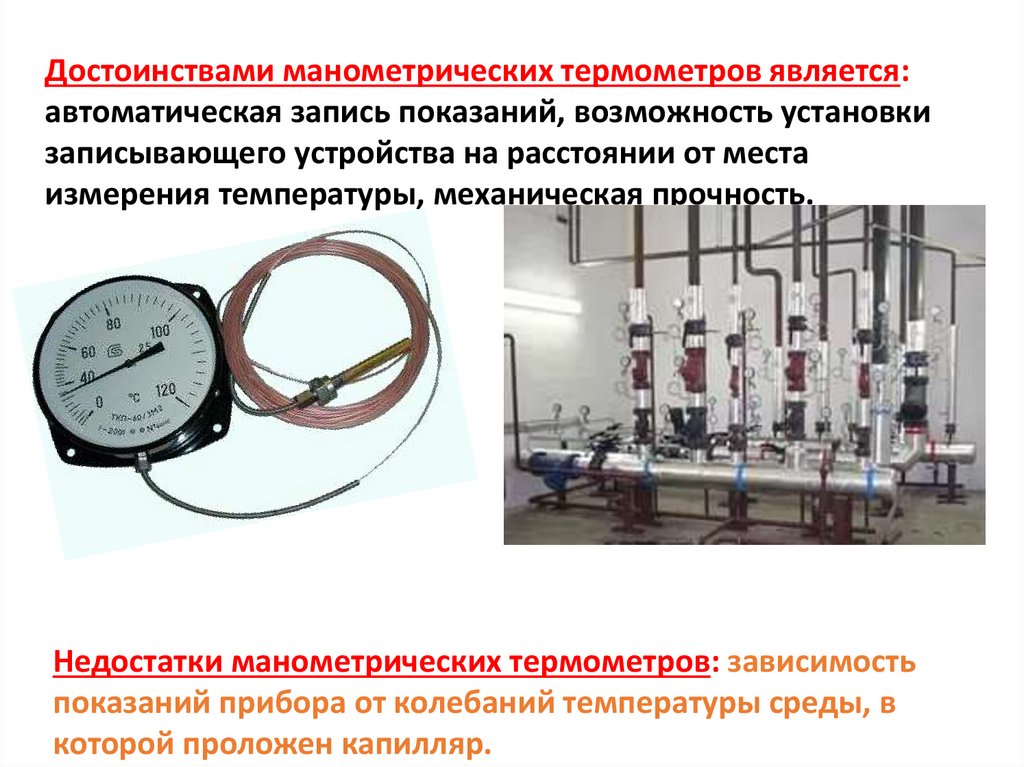

Достоинствами манометрических термометров является:
автоматическая запись показаний, возможность установки
записывающего устройства на расстоянии от места
измерения температуры, механическая прочность.
Недостатки манометрических термометров: зависимость
показаний прибора от колебаний температуры среды, в
которой проложен капилляр.

18.

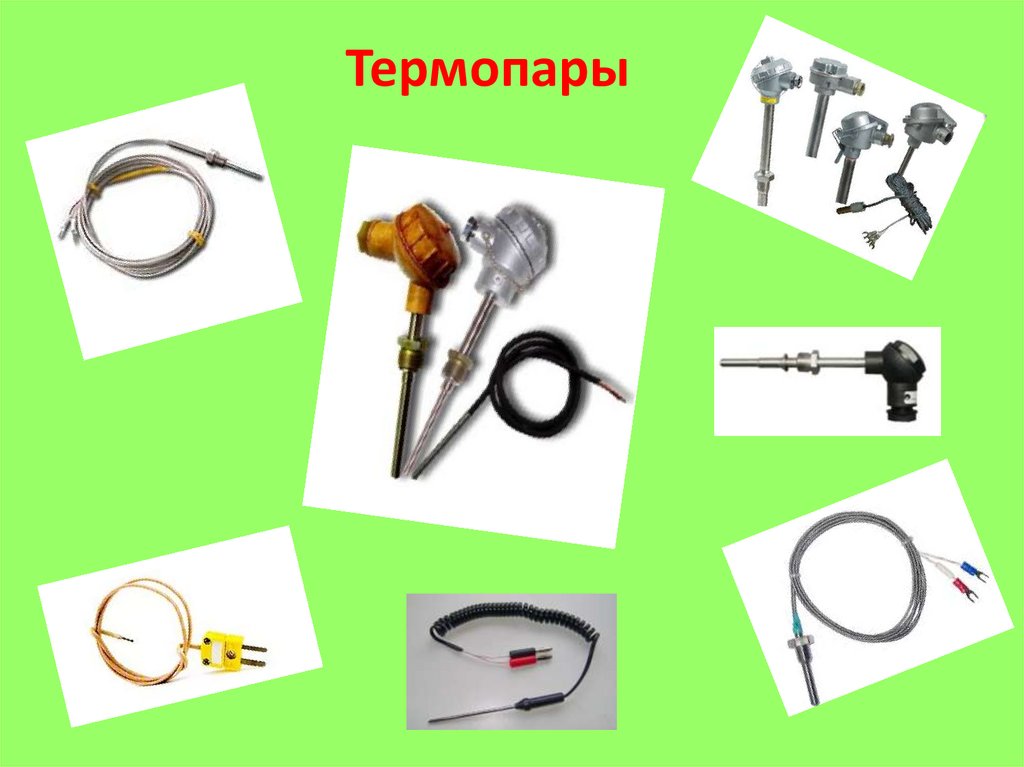

Термопары

19.

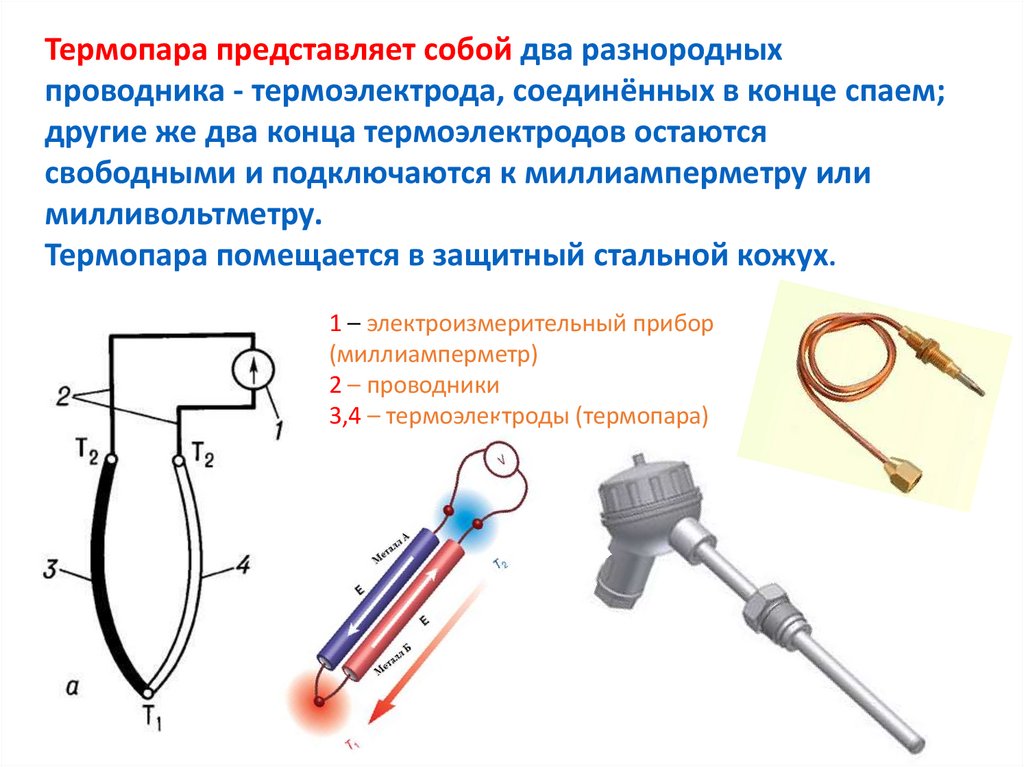

Термопара представляет собой два разнородных
проводника - термоэлектрода, соединённых в конце спаем;
другие же два конца термоэлектродов остаются
свободными и подключаются к миллиамперметру или
милливольтметру.
Термопара помещается в защитный стальной кожух.
1 – электроизмерительный прибор
(миллиамперметр)
2 – проводники
3,4 – термоэлектроды (термопара)

20.

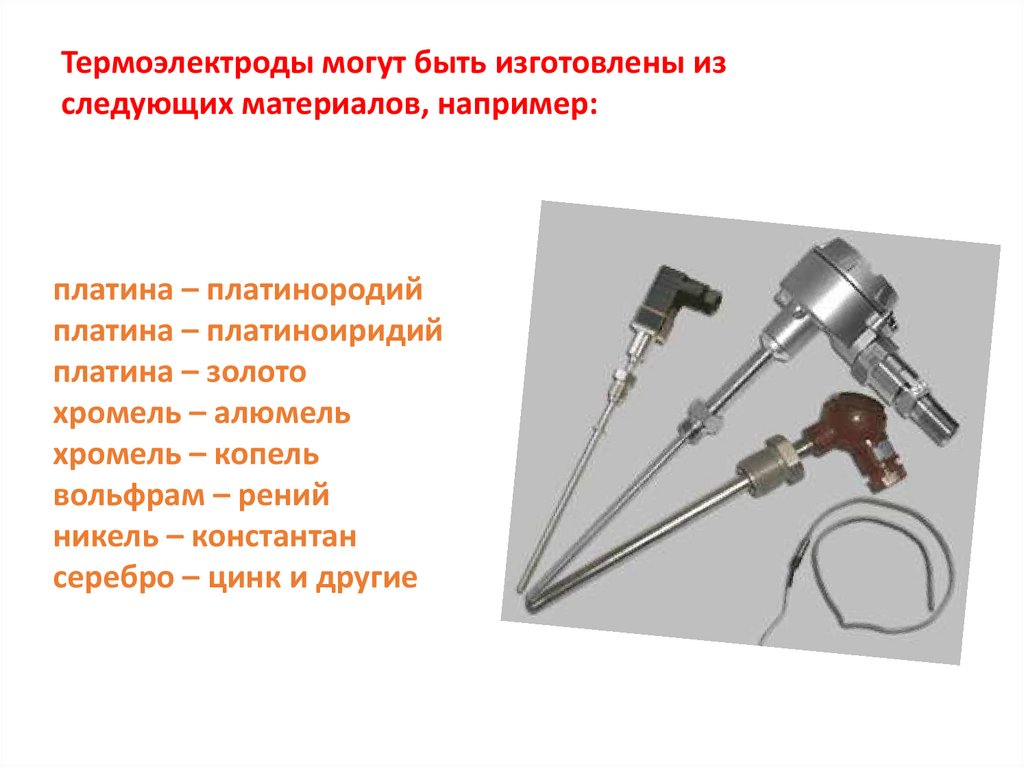

Термоэлектроды могут быть изготовлены из
следующих материалов, например:
платина – платинородий
платина – платиноиридий
платина – золото
хромель – алюмель
хромель – копель
вольфрам – рений
никель – константан
серебро – цинк и другие

21.

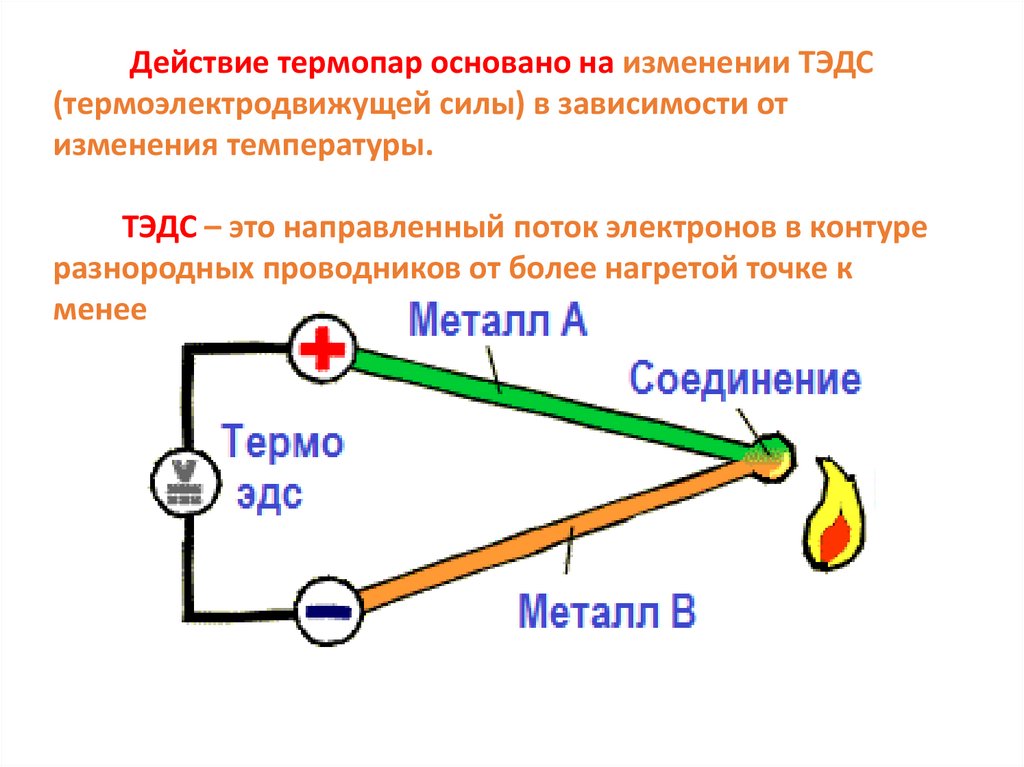

Действие термопар основано на изменении ТЭДС
(термоэлектродвижущей силы) в зависимости от
изменения температуры.
ТЭДС – это направленный поток электронов в контуре
разнородных проводников от более нагретой точке к
менее нагретой точке.

22.

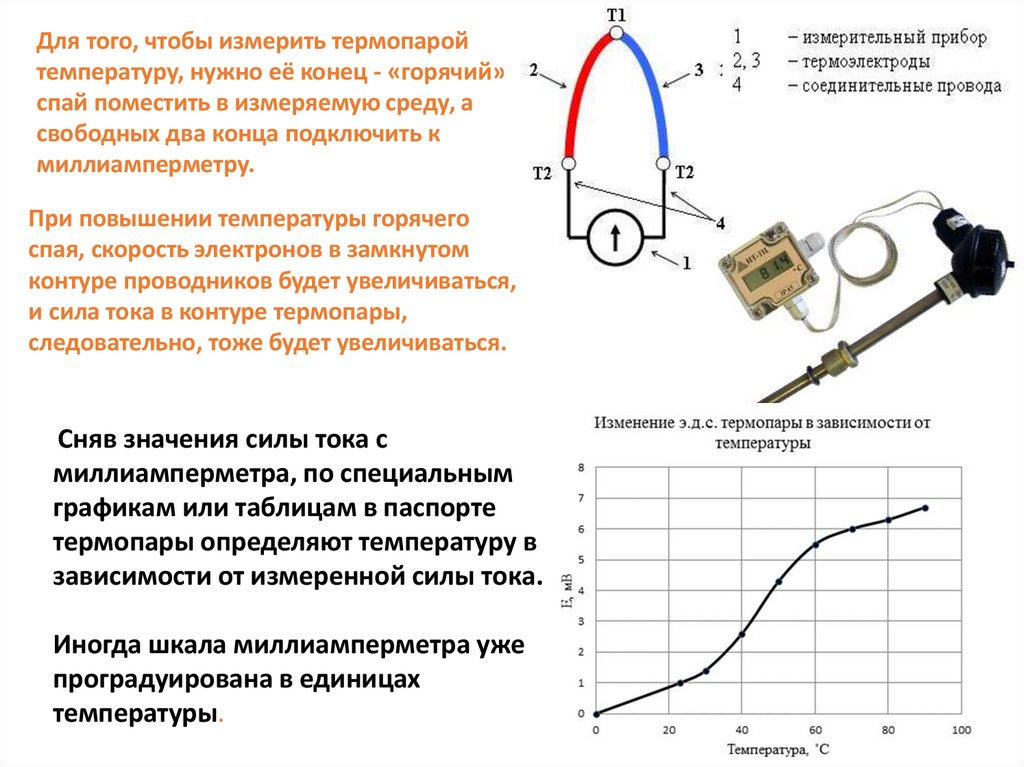

Для того, чтобы измерить термопарой
температуру, нужно её конец - «горячий»
спай поместить в измеряемую среду, а
свободных два конца подключить к
миллиамперметру.
При повышении температуры горячего
спая, скорость электронов в замкнутом
контуре проводников будет увеличиваться,
и сила тока в контуре термопары,
следовательно, тоже будет увеличиваться.
Сняв значения силы тока с
миллиамперметра, по специальным
графикам или таблицам в паспорте
термопары определяют температуру в
зависимости от измеренной силы тока.
Иногда шкала миллиамперметра уже
проградуирована в единицах
температуры.
