1. Санкт-Петербургский политехнический университет Петра Великого Инженерно-строительный институт Высшая школа гидротехнического и

энергетического строительства
Практическая работа по дисциплине
«Основы проектирования зданий и сооружений»
«Блокированный дом на 2
семьи»
Преподаватель:
Выполнил:
ст. преп. Д.В. Молодцов
студент группы 3130801/90009
Г.И. Кашин
Санкт-Петербург
2019

2.

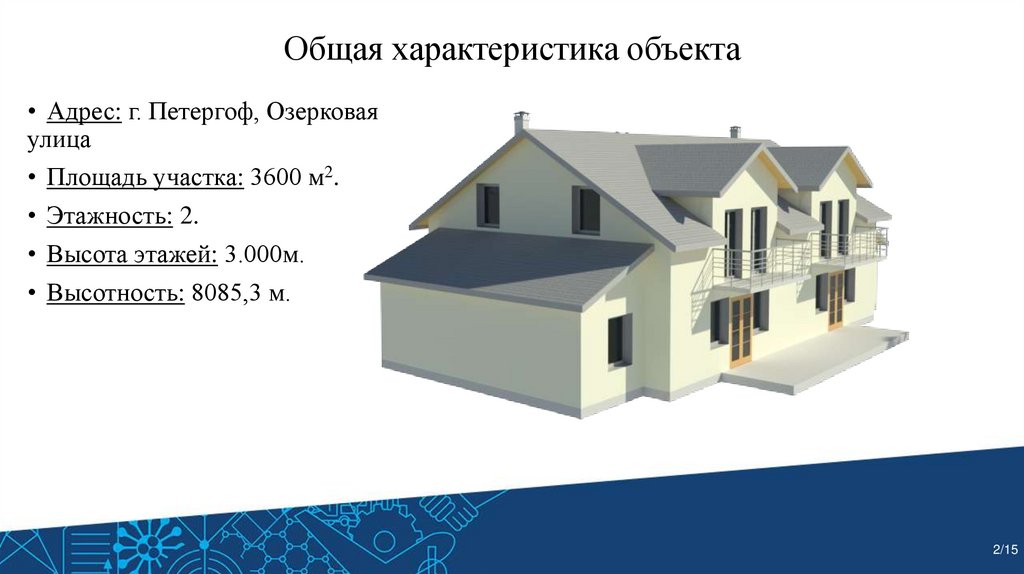

Общая характеристика объекта
• Адрес: г. Петергоф, Озерковая
улица
• Площадь участка: 3600 м2.
• Этажность: 2.
• Высота этажей: 3.000м.
• Высотность: 8085,3 м.
2/15

3.

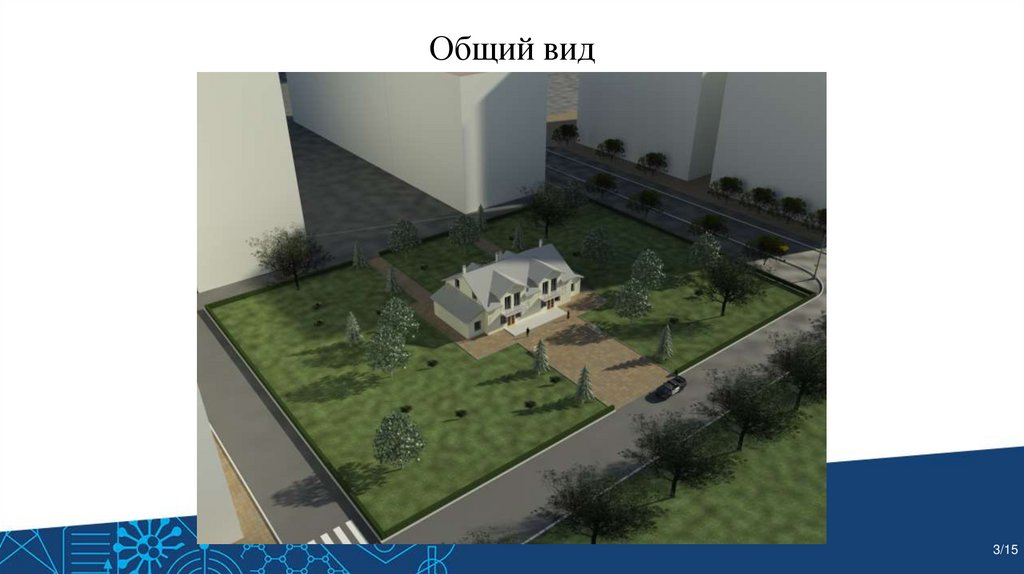

Общий вид
3/15

4.

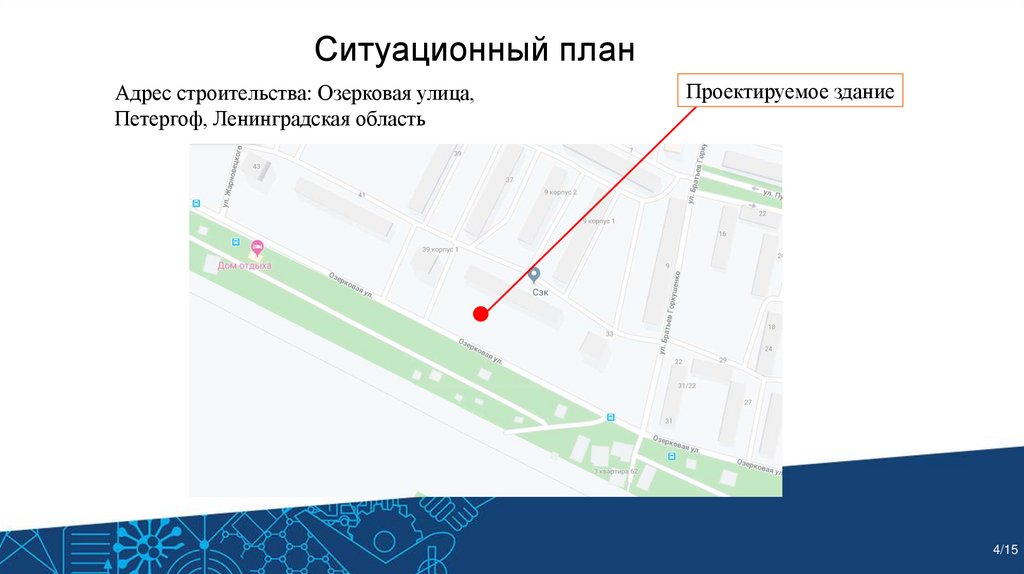

Ситуационный план
Адрес строительства: Озерковая улица,
Петергоф, Ленинградская область
Проектируемое здание
4/15

5.

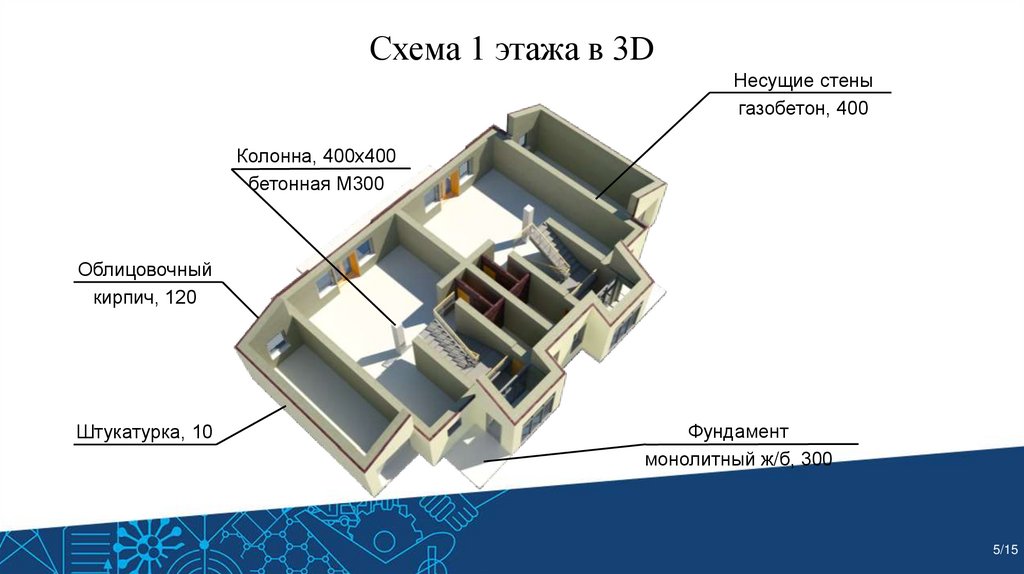

Схема 1 этажа в 3D
Несущие стены
газобетон, 400
Колонна, 400х400
бетонная М300
Облицовочный
кирпич, 120
Штукатурка, 10
Фундамент
монолитный ж/б, 300
5/15

6.

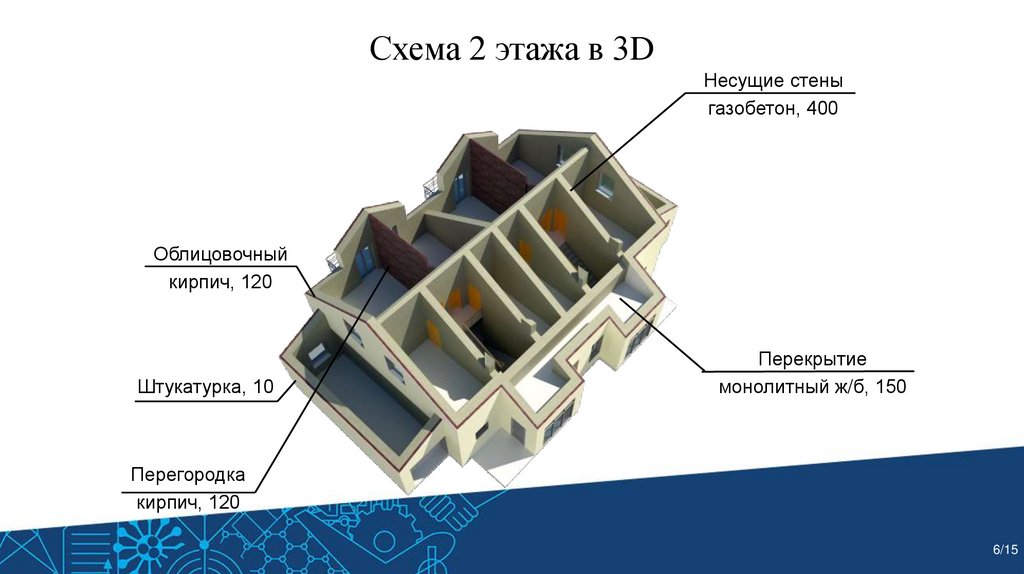

Схема 2 этажа в 3D
Несущие стены
газобетон, 400
Облицовочный
кирпич, 120
Штукатурка, 10
Перекрытие
монолитный ж/б, 150
Перегородка
кирпич, 120
6/15

7.

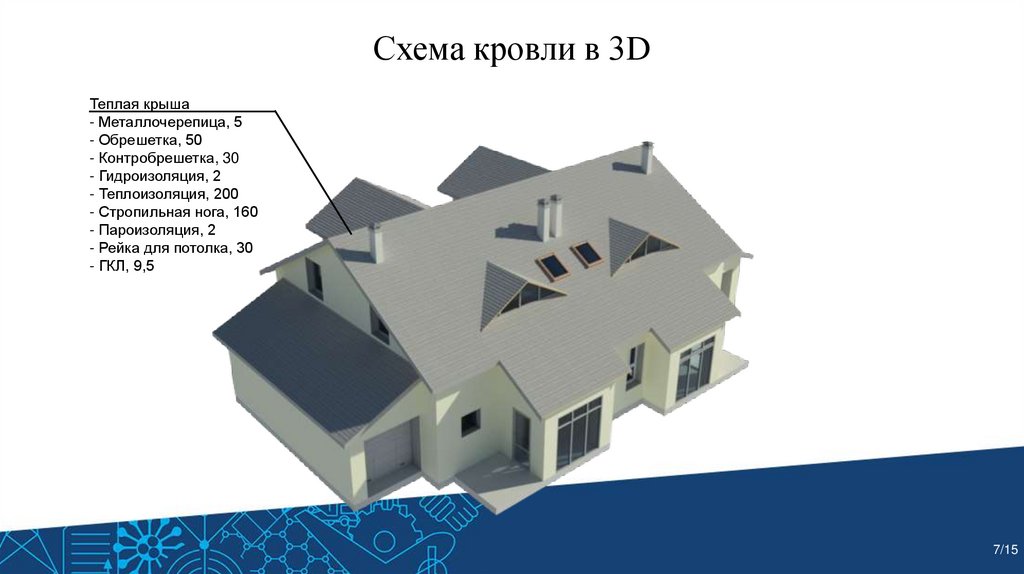

Схема кровли в 3D
Теплая крыша
- Металлочерепица, 5
- Обрешетка, 50
- Контробрешетка, 30
- Гидроизоляция, 2
- Теплоизоляция, 200
- Стропильная нога, 160
- Пароизоляция, 2
- Рейка для потолка, 30
- ГКЛ, 9,5
7/15

8.

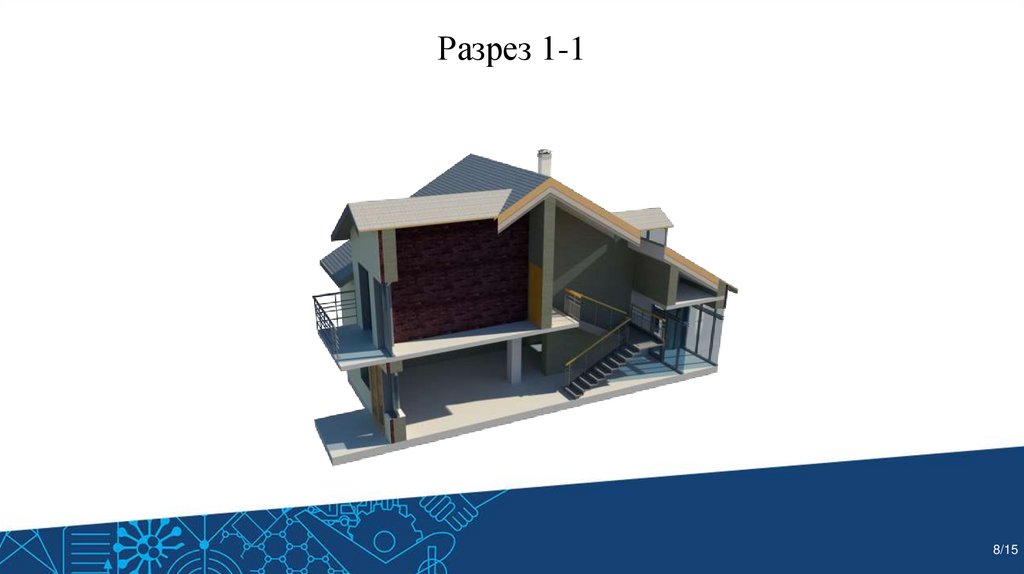

Разрез 1-1
8/15

9.

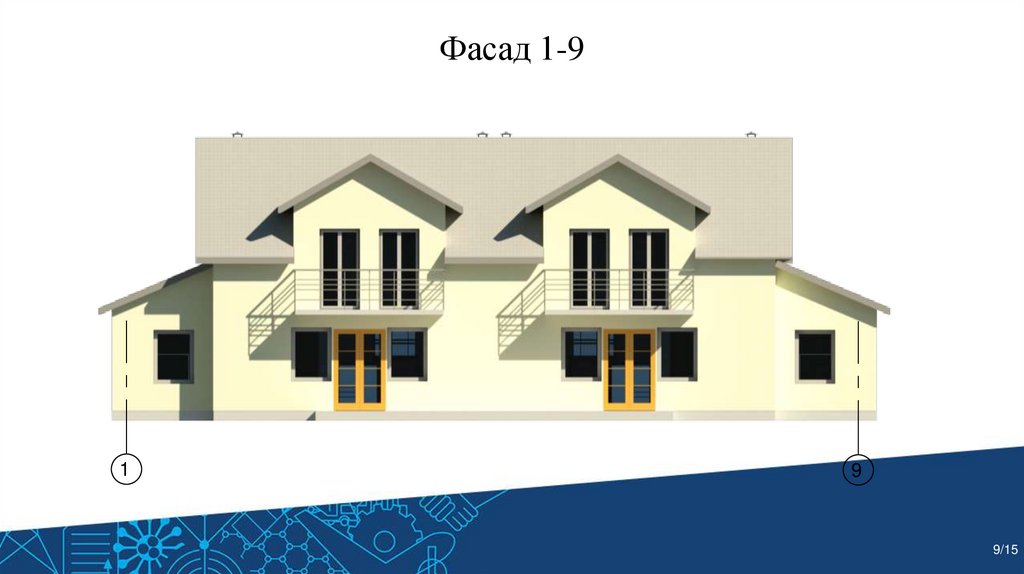

Фасад 1-9
1
9
9/15

10.

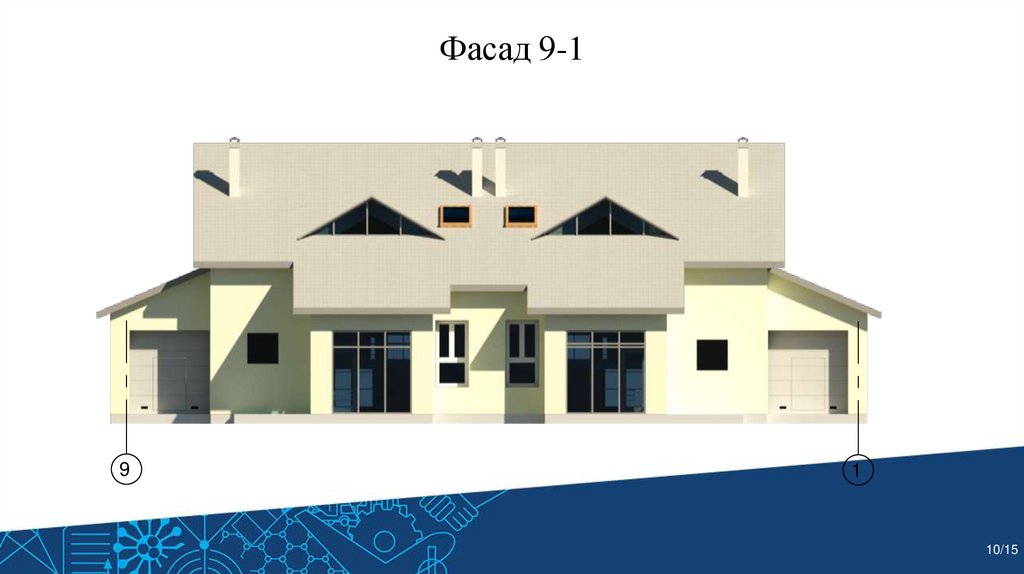

Фасад 9-1
9
1
10/15

11.

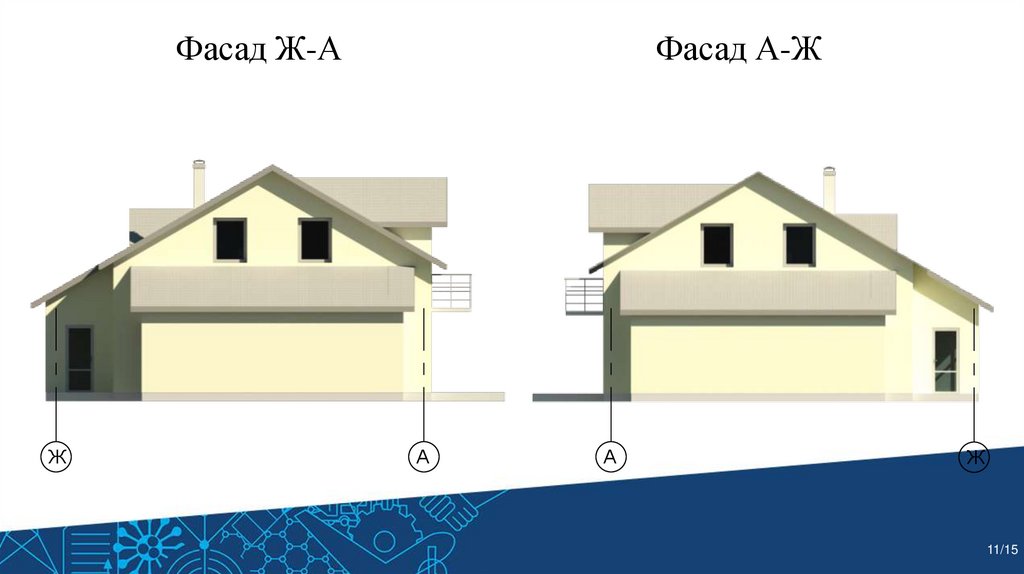

Фасад Ж-А
Ж
Фасад А-Ж
А
А
Ж
11/15

12.

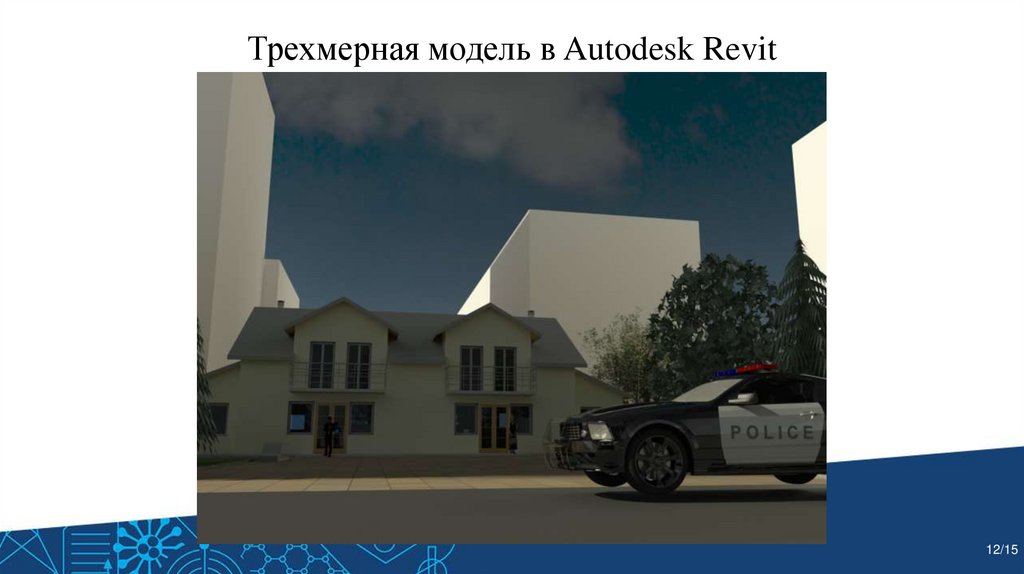

Трехмерная модель в Autodesk Revit
12/15

13.

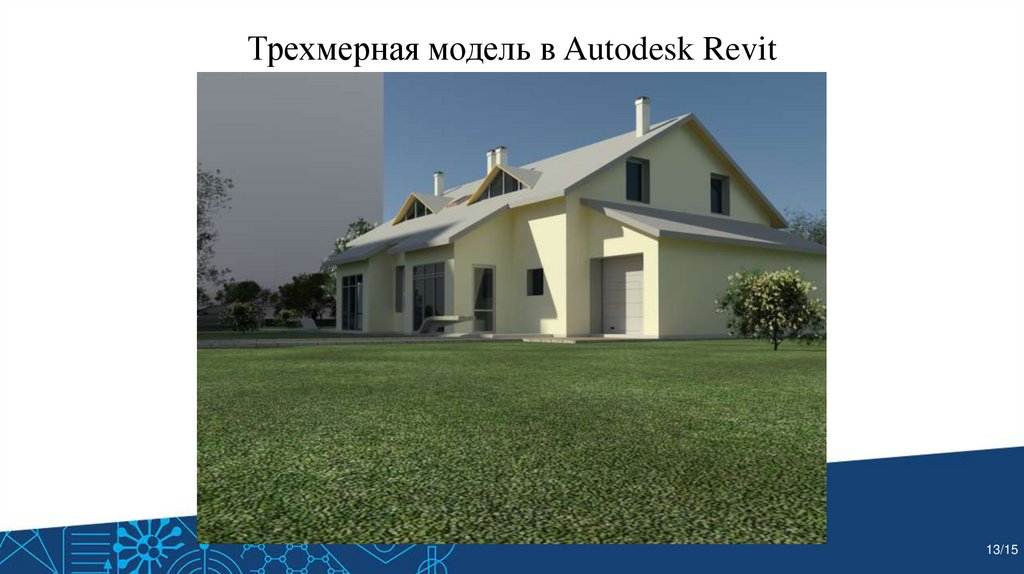

Трехмерная модель в Autodesk Revit
13/15

14.

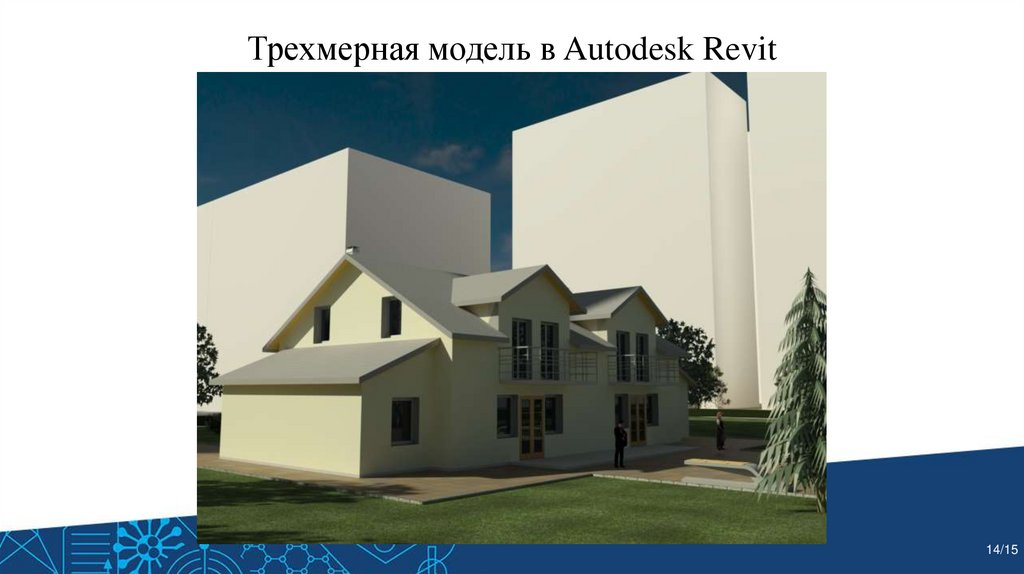

Трехмерная модель в Autodesk Revit
14/15

15.

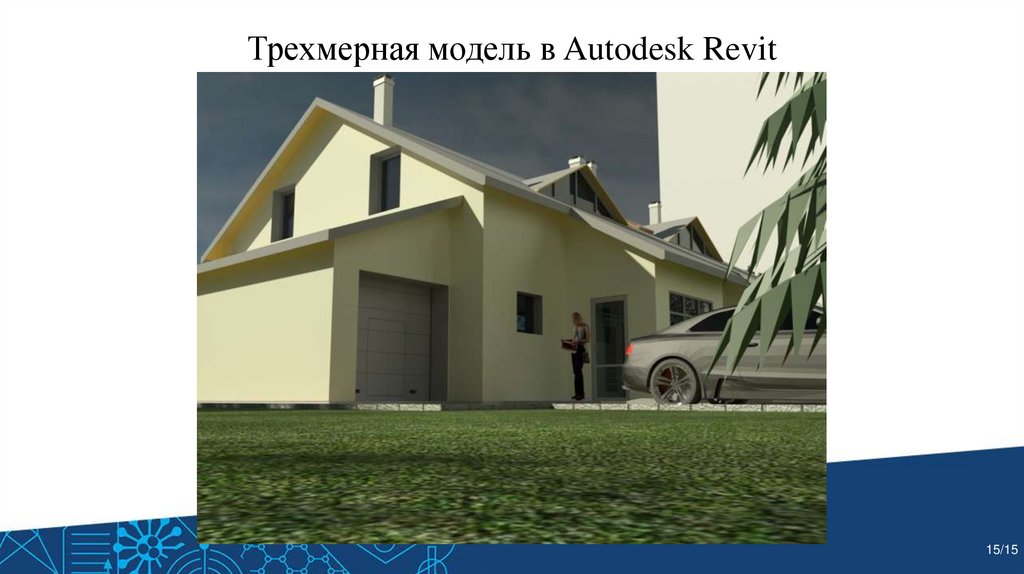

Трехмерная модель в Autodesk Revit
15/15
