1. Тема 3: «Технические аспекты реализации информационных технологий»

Кафедра информационных технологий в деятельности ОВД
Тема 3:
«Технические аспекты
реализации информационных
технологий»

2.

Темы для докладов
1. История создания ЭВМ в СССР.
2. Устройства ввода информации
3. Устройства вывода информации
4. Накопители и носители информации. Назначение и виды
накопителей, историческая справка.
5. Классификация принтеров. Типы и назначение. Примеры.
6. Классификация ЭВМ по назначению и параметрам.
Типовые конфигурации
7. Центральный процессор. Основные параметры
процессора. Архитектура, многопроцессорность,
многоядерность, КЭШ-память
Размещены в ЭИОС в разделе «Практические занятия
Темы 3»

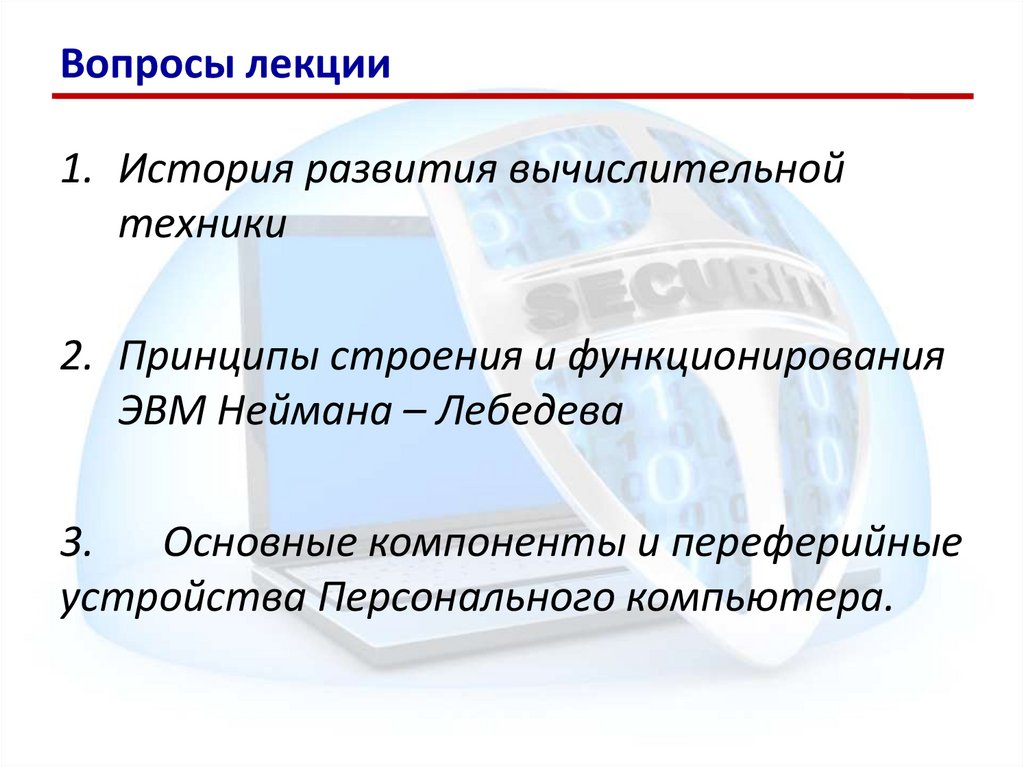

3. Вопросы лекции

1. История развития вычислительной
техники
2. Принципы строения и функционирования
ЭВМ Неймана – Лебедева
3. Основные компоненты и переферийные
устройства Персонального компьютера.

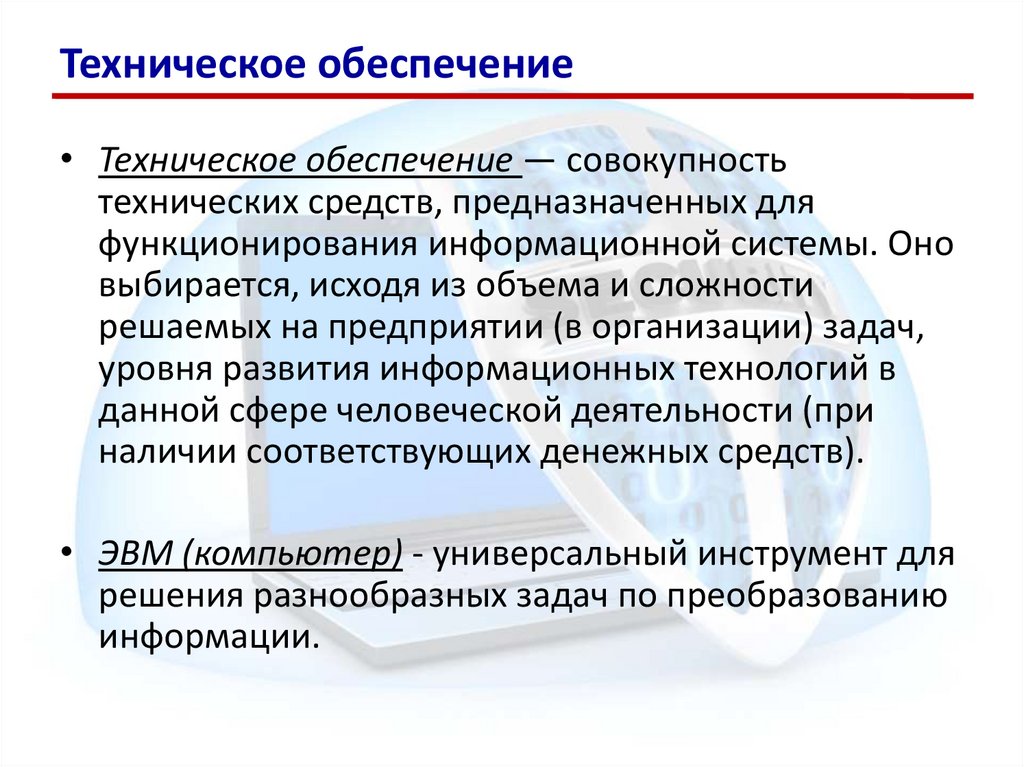

4. Техническое обеспечение

• Техническое обеспечение — совокупность
технических средств, предназначенных для
функционирования информационной системы. Оно
выбирается, исходя из объема и сложности
решаемых на предприятии (в организации) задач,
уровня развития информационных технологий в
данной сфере человеческой деятельности (при
наличии соответствующих денежных средств).
• ЭВМ (компьютер) - универсальный инструмент для
решения разнообразных задач по преобразованию
информации.

5.

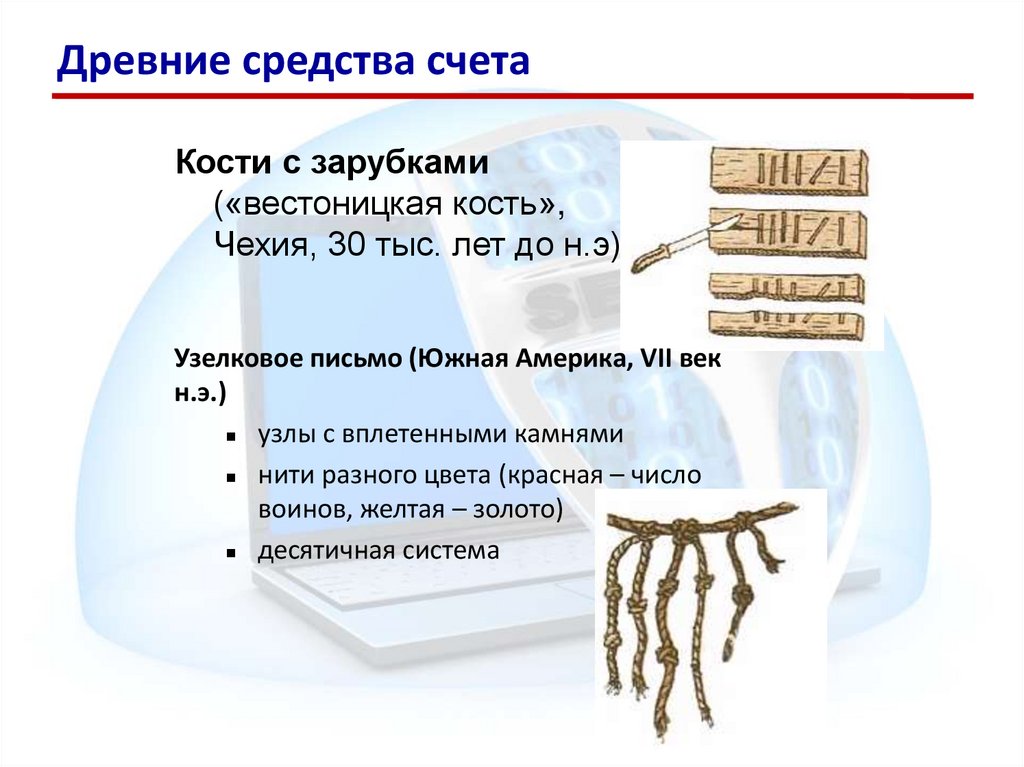

Древние средства счета
Кости с зарубками
(«вестоницкая кость»,
Чехия, 30 тыс. лет до н.э)
Узелковое письмо (Южная Америка, VII век
н.э.)
узлы с вплетенными камнями
нити разного цвета (красная – число
воинов, желтая – золото)
десятичная система

6.

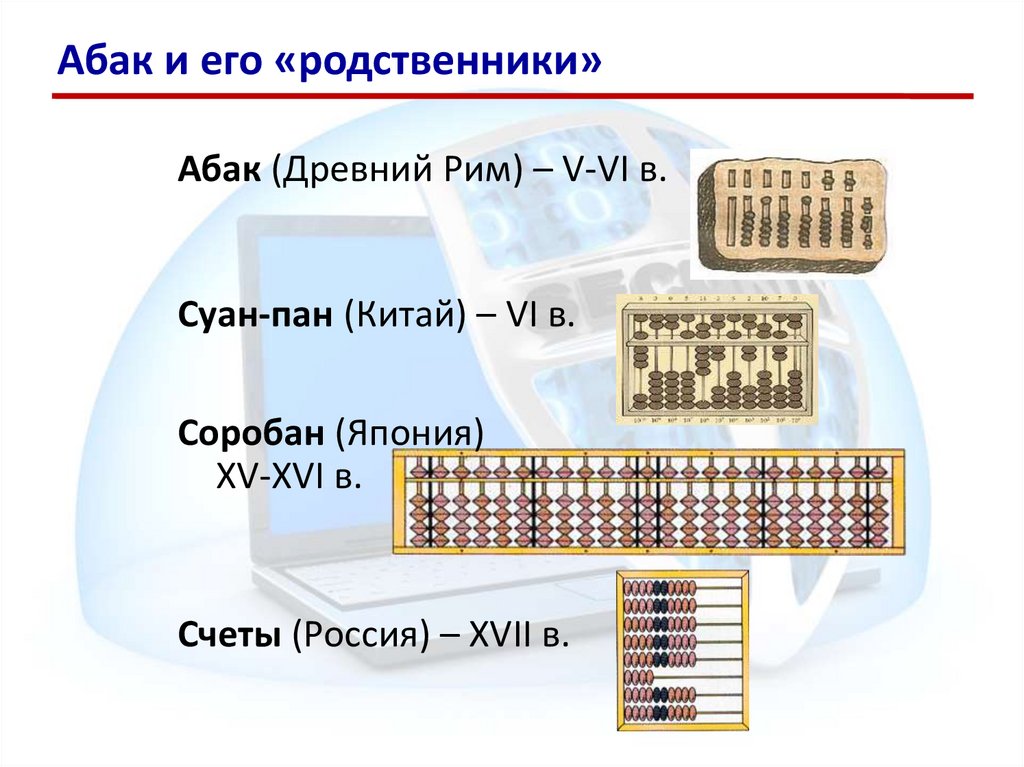

Абак и его «родственники»
Абак (Древний Рим) – V-VI в.
Суан-пан (Китай) – VI в.
Соробан (Япония)
XV-XVI в.
Счеты (Россия) – XVII в.

7.

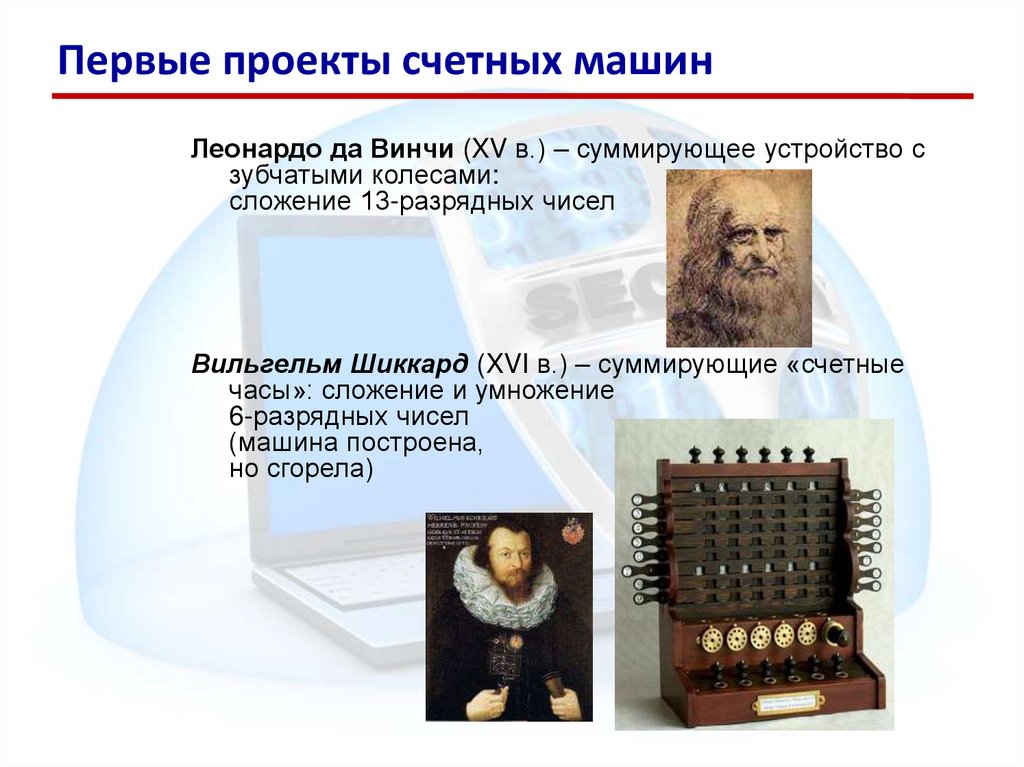

Первые проекты счетных машин
Леонардо да Винчи (XV в.) – суммирующее устройство с
зубчатыми колесами:
сложение 13-разрядных чисел
Вильгельм Шиккард (XVI в.) – суммирующие «счетные
часы»: сложение и умножение
6-разрядных чисел
(машина построена,
но сгорела)

8.

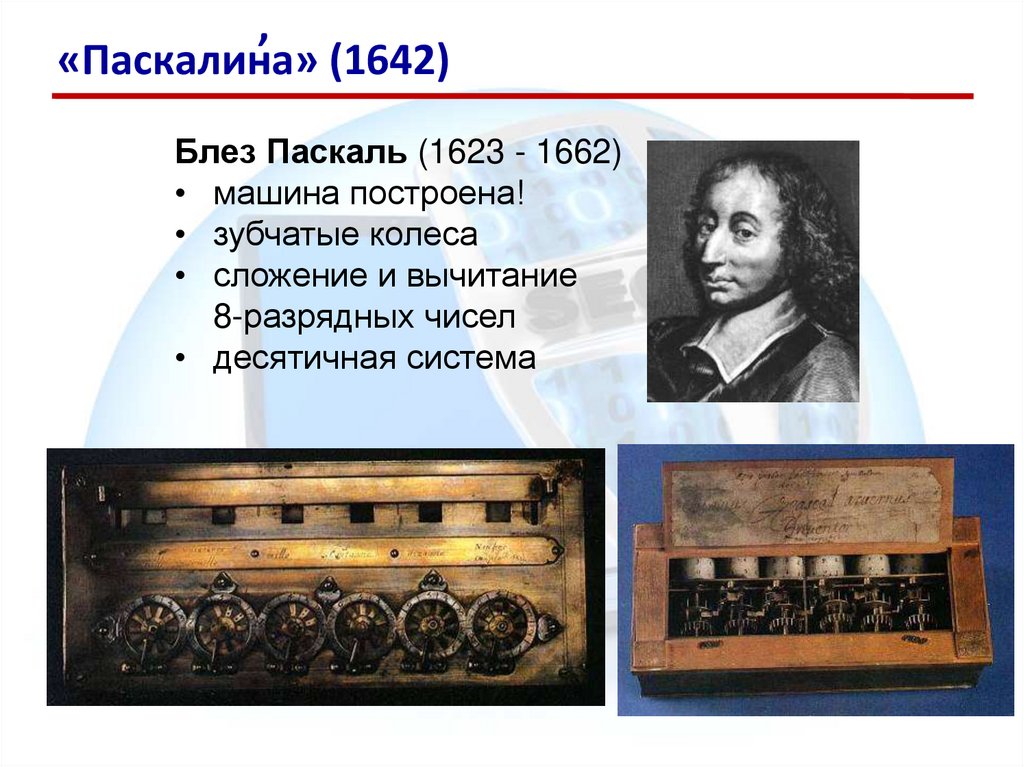

’ (1642)
«Паскалина»
Блез Паскаль (1623 - 1662)
• машина построена!
• зубчатые колеса
• сложение и вычитание
8-разрядных чисел
• десятичная система

9.

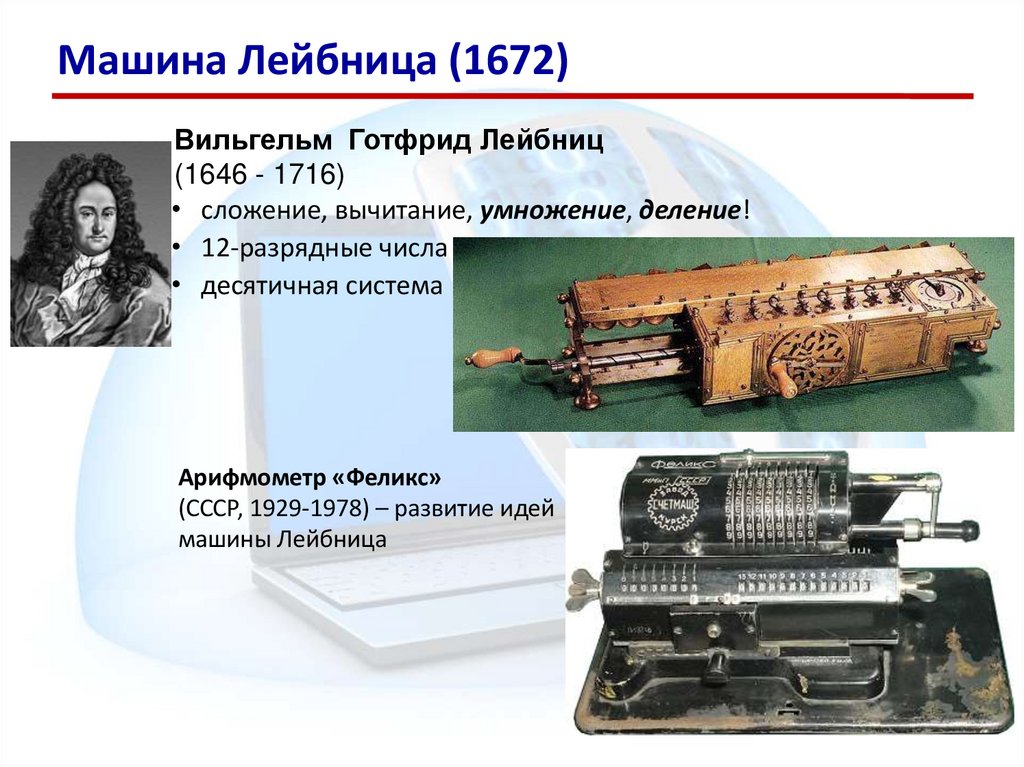

Машина Лейбница (1672)
Вильгельм Готфрид Лейбниц
(1646 - 1716)
• сложение, вычитание, умножение, деление!
• 12-разрядные числа
• десятичная система
Арифмометр «Феликс»
(СССР, 1929-1978) – развитие идей
машины Лейбница

10.

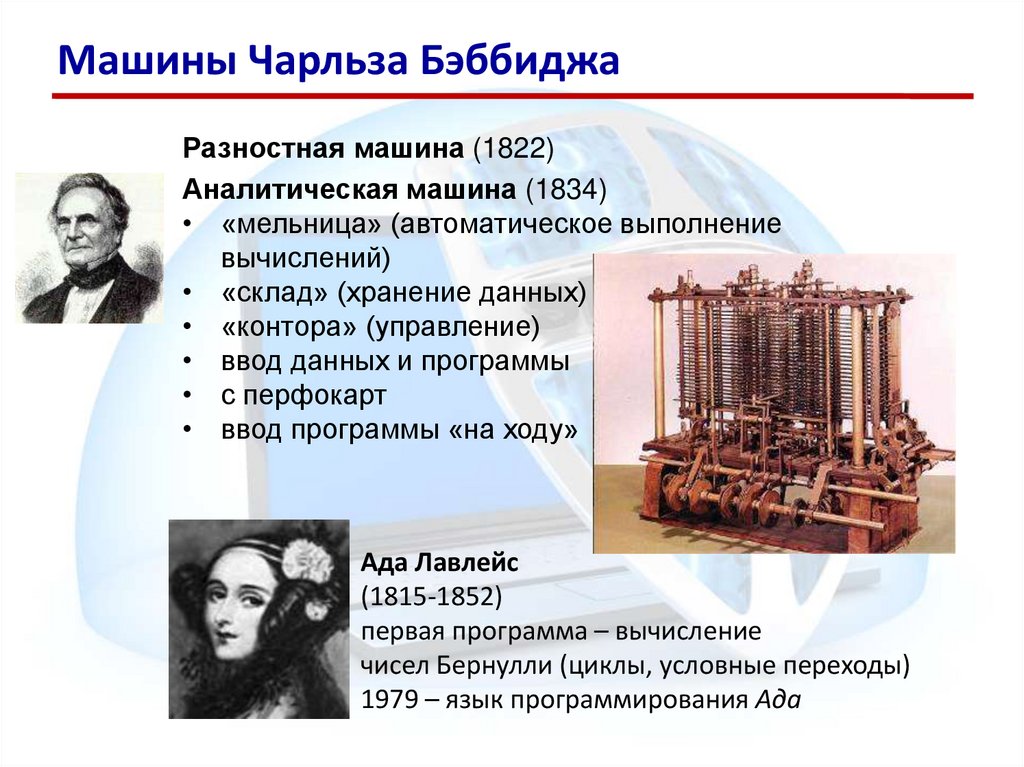

Машины Чарльза Бэббиджа
Разностная машина (1822)
Аналитическая машина (1834)
• «мельница» (автоматическое выполнение
вычислений)
• «склад» (хранение данных)
• «контора» (управление)
• ввод данных и программы
• с перфокарт
• ввод программы «на ходу»
Ада Лавлейс
(1815-1852)
первая программа – вычисление
чисел Бернулли (циклы, условные переходы)
1979 – язык программирования Ада

11.

Прогресс в науке
Основы математической логики:
Джордж Буль (1815 - 1864).
Электронно-лучевая трубка
(Дж. Томсон, 1897)
Вакуумные лампы – диод, триод (1906)
Триггер – устройство для
хранения бита (М.А. Бонч-Бруевич, 1918).
Использование математической логики в компьютерах (К.
Шеннон, 1936)

12.

Марк-I (1944)

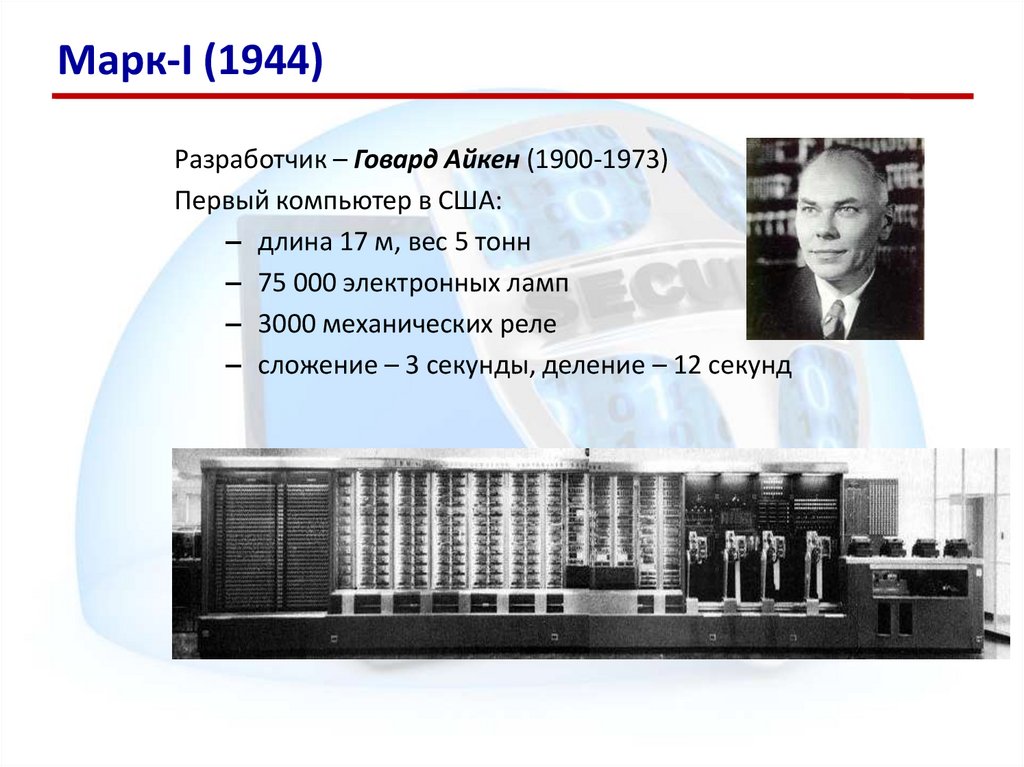

Разработчик – Говард Айкен (1900-1973)
Первый компьютер в США:
– длина 17 м, вес 5 тонн
– 75 000 электронных ламп
– 3000 механических реле
– сложение – 3 секунды, деление – 12 секунд

13.

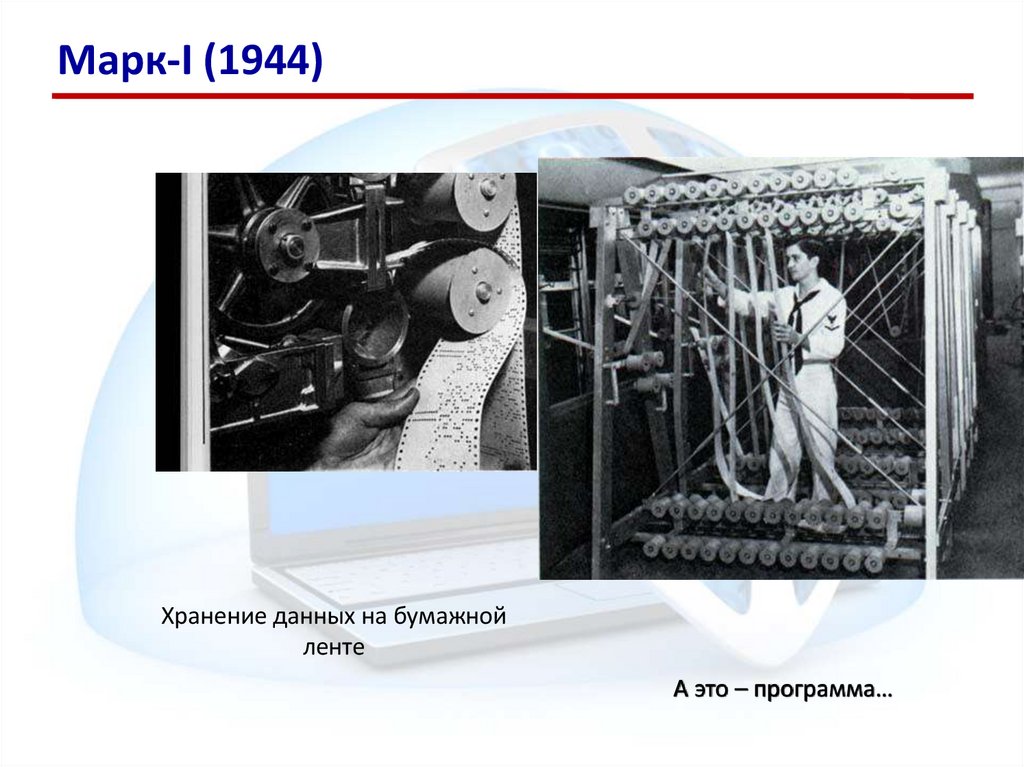

Марк-I (1944)
Хранение данных на бумажной
ленте
А это – программа…

14.

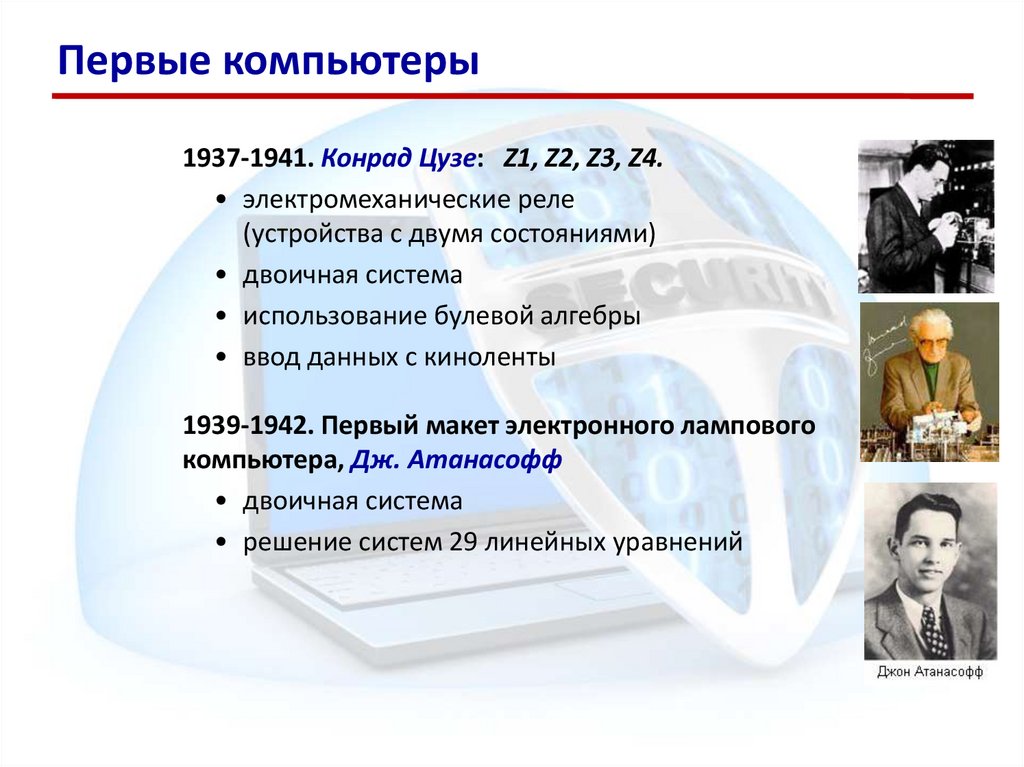

Первые компьютеры
1937-1941. Конрад Цузе: Z1, Z2, Z3, Z4.
• электромеханические реле
(устройства с двумя состояниями)
• двоичная система
• использование булевой алгебры
• ввод данных с киноленты
1939-1942. Первый макет электронного лампового
компьютера, Дж. Атанасофф
• двоичная система
• решение систем 29 линейных уравнений

15.

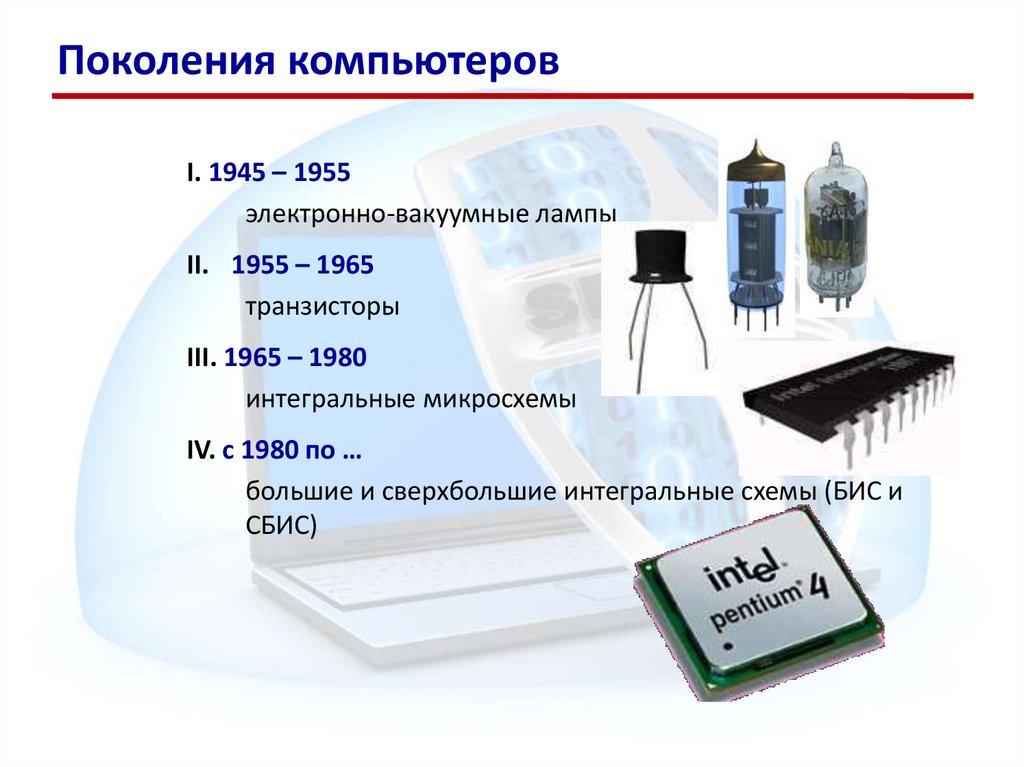

Поколения компьютеров
I. 1945 – 1955
электронно-вакуумные лампы
II. 1955 – 1965
транзисторы
III. 1965 – 1980
интегральные микросхемы
IV. с 1980 по …
большие и сверхбольшие интегральные схемы (БИС и
СБИС)

16.

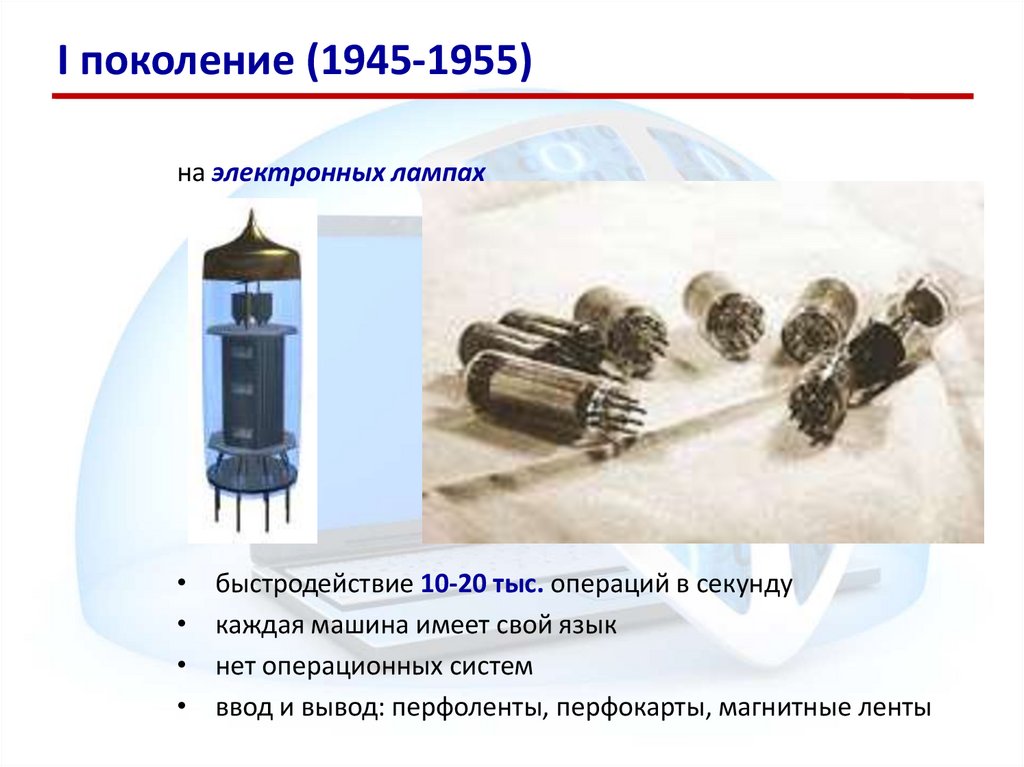

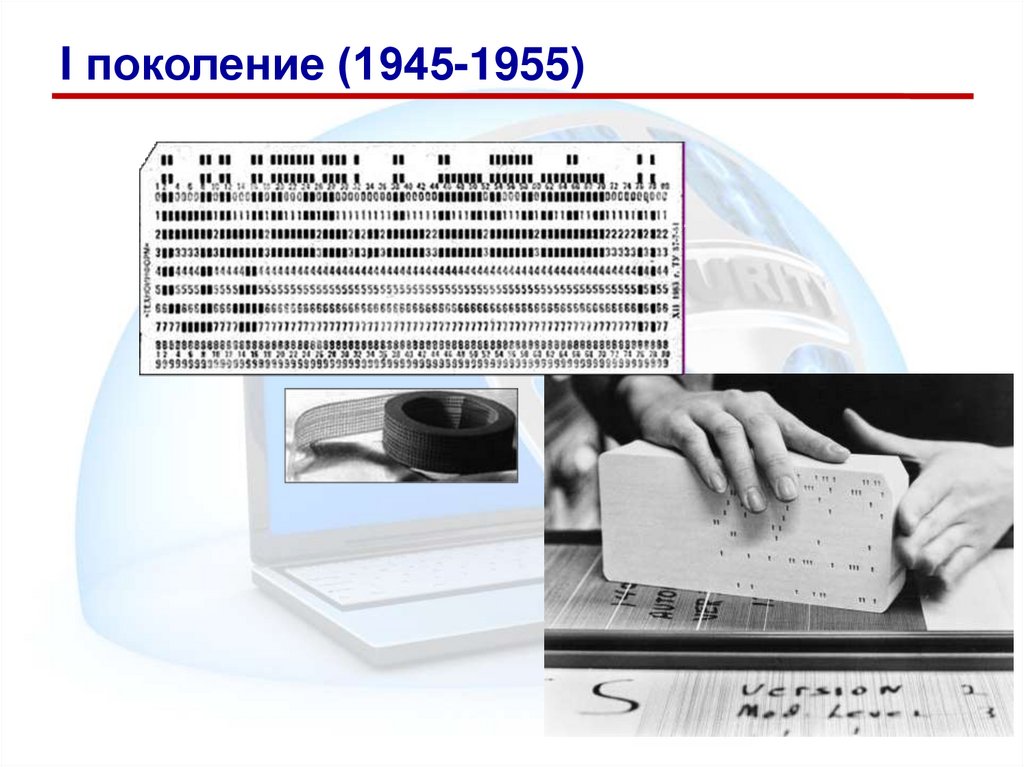

I поколение (1945-1955)
на электронных лампах
быстродействие 10-20 тыс. операций в секунду
каждая машина имеет свой язык
нет операционных систем
ввод и вывод: перфоленты, перфокарты, магнитные ленты

17. I поколение (1945-1955)

17

18.

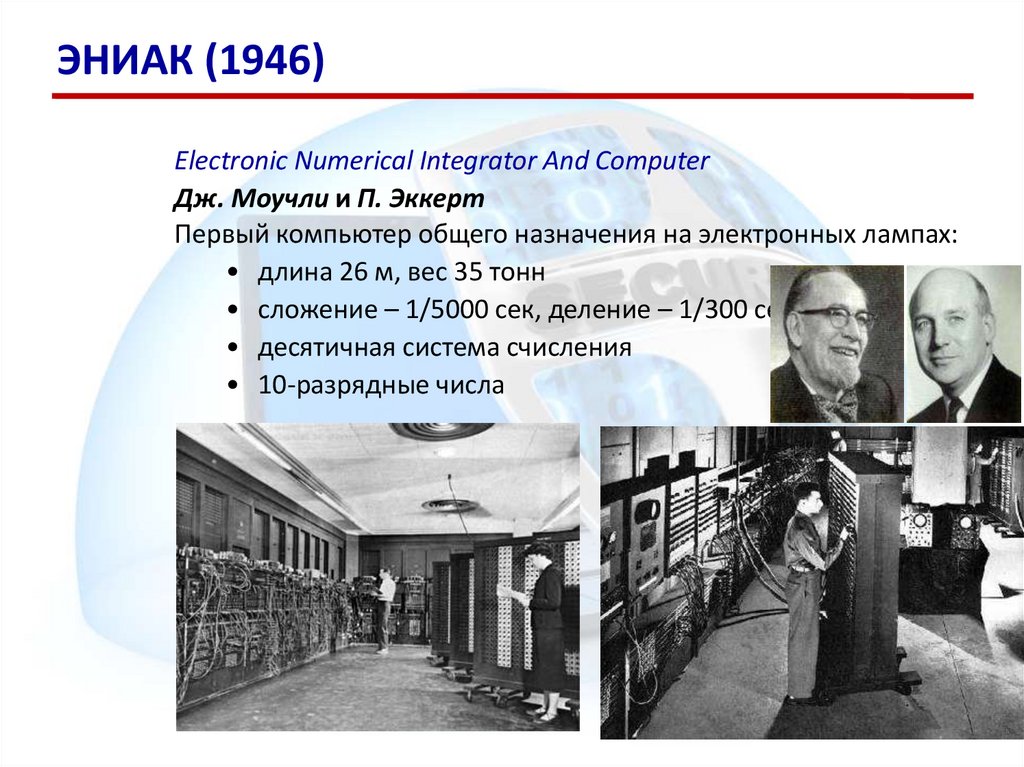

ЭНИАК (1946)
Electronic Numerical Integrator And Computer
Дж. Моучли и П. Эккерт
Первый компьютер общего назначения на электронных лампах:
• длина 26 м, вес 35 тонн
• сложение – 1/5000 сек, деление – 1/300 сек
• десятичная система счисления
• 10-разрядные числа

19.

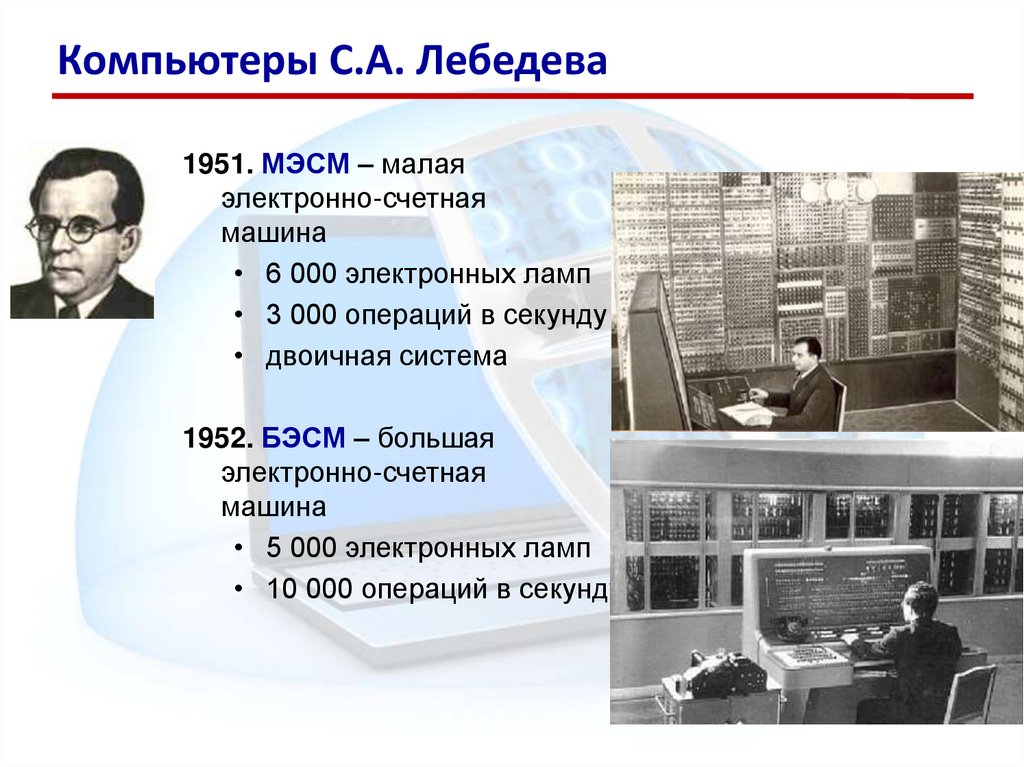

Компьютеры С.А. Лебедева
1951. МЭСМ – малая
электронно-счетная
машина
• 6 000 электронных ламп
• 3 000 операций в секунду
• двоичная система
1952. БЭСМ – большая
электронно-счетная
машина
• 5 000 электронных ламп
• 10 000 операций в секунду

20.

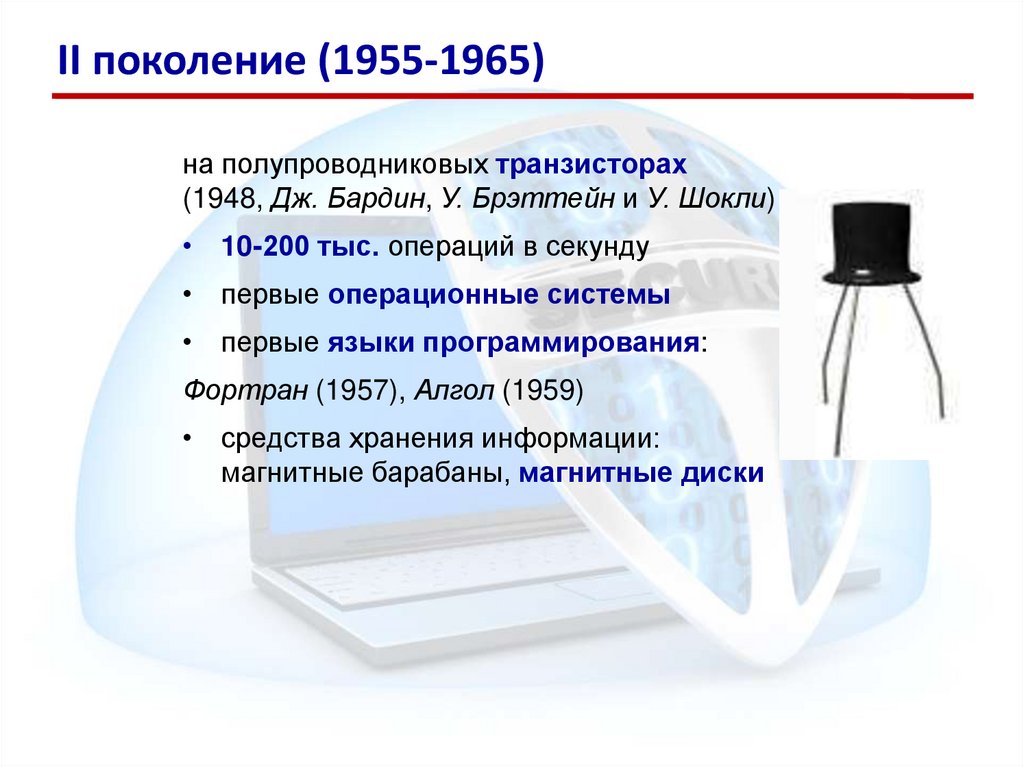

II поколение (1955-1965)
на полупроводниковых транзисторах
(1948, Дж. Бардин, У. Брэттейн и У. Шокли)
• 10-200 тыс. операций в секунду
• первые операционные системы
• первые языки программирования:
Фортран (1957), Алгол (1959)
• средства хранения информации:
магнитные барабаны, магнитные диски

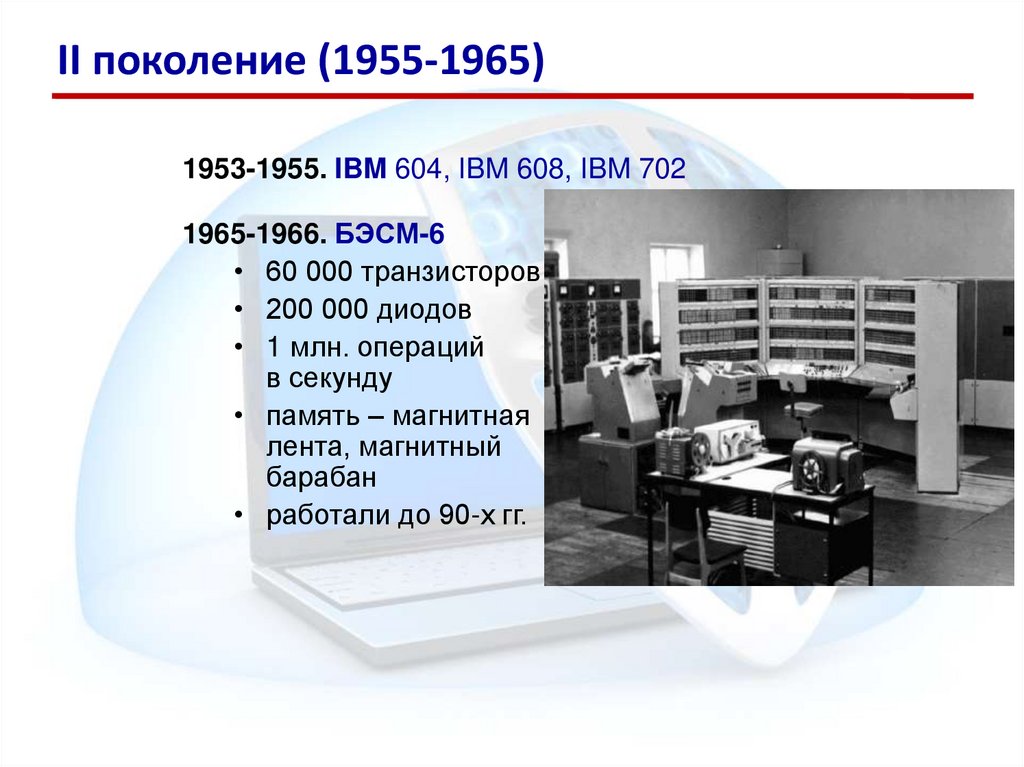

21.

II поколение (1955-1965)
1953-1955. IBM 604, IBM 608, IBM 702
1965-1966. БЭСМ-6
• 60 000 транзисторов
• 200 000 диодов
• 1 млн. операций
в секунду
• память – магнитная
лента, магнитный
барабан
• работали до 90-х гг.

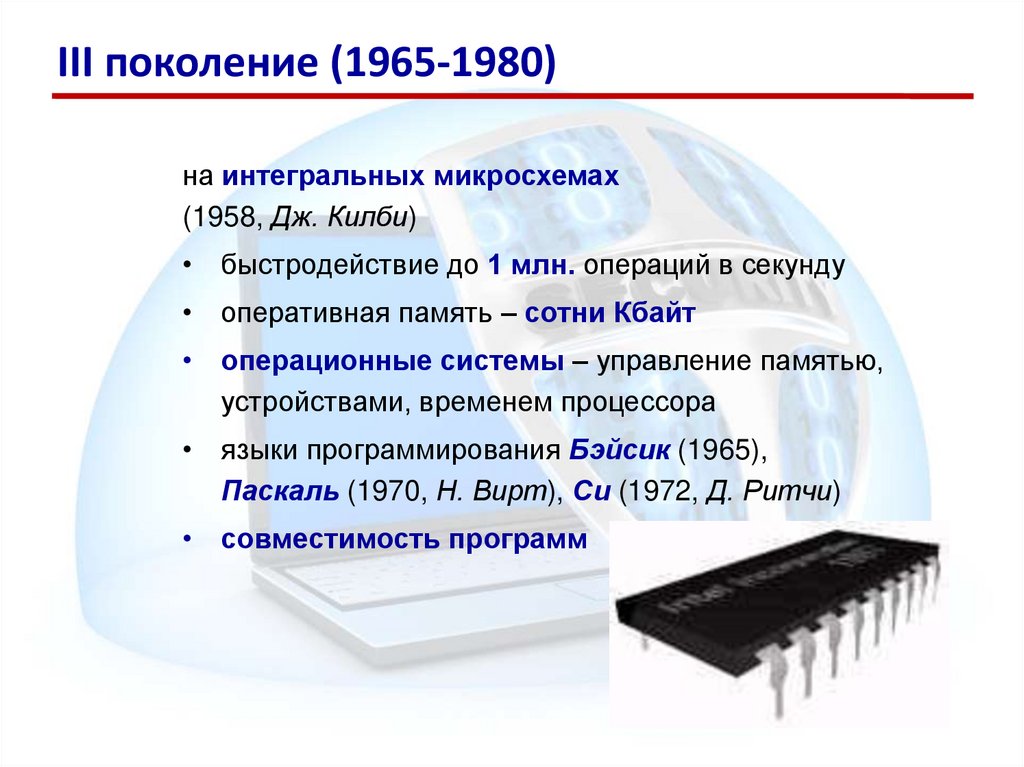

22.

III поколение (1965-1980)
на интегральных микросхемах
(1958, Дж. Килби)
• быстродействие до 1 млн. операций в секунду
• оперативная память – сотни Кбайт
• операционные системы – управление памятью,
устройствами, временем процессора
• языки программирования Бэйсик (1965),
Паскаль (1970, Н. Вирт), Си (1972, Д. Ритчи)
• совместимость программ

23.

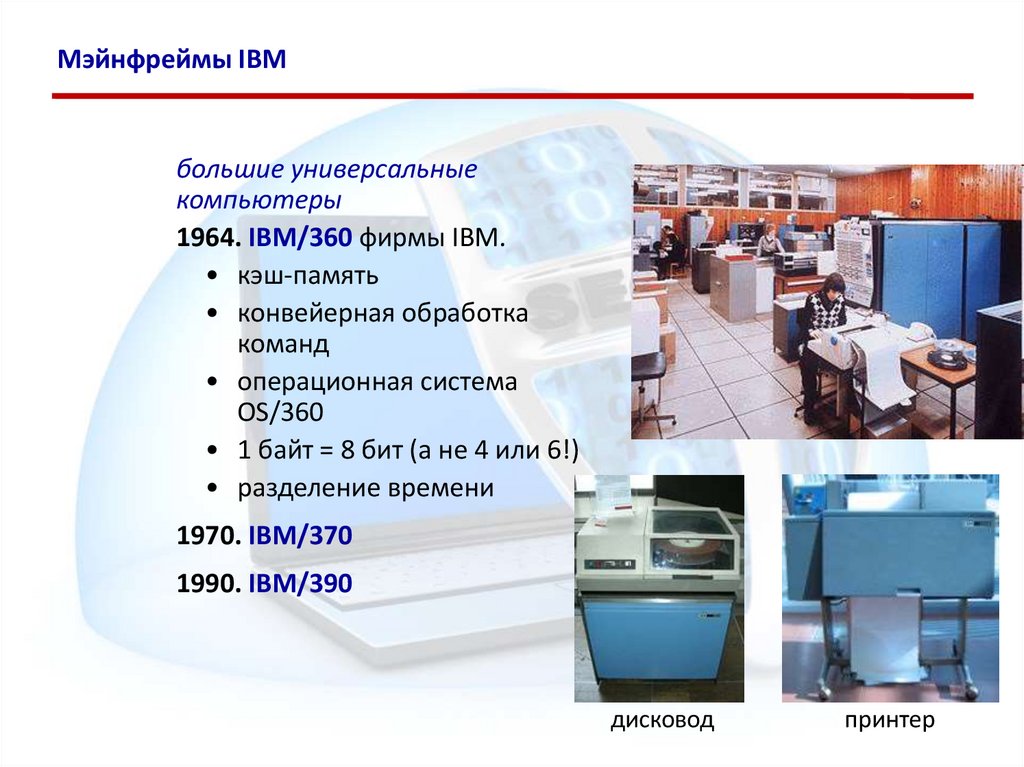

Мэйнфреймы IBM
большие универсальные
компьютеры
1964. IBM/360 фирмы IBM.
• кэш-память
• конвейерная обработка
команд
• операционная система
OS/360
• 1 байт = 8 бит (а не 4 или 6!)
• разделение времени
1970. IBM/370
1990. IBM/390
дисковод
принтер

24.

Компьютеры ЕС ЭВМ (СССР)
1971. ЕС-1020
• 20 тыс. оп/c
• память 256 Кб
1977. ЕС-1060
• 1 млн. оп/c
• память 8 Мб
1984. ЕС-1066
• 5,5 млн. оп/с
• память 16 Мб
магнитные ленты
принтер

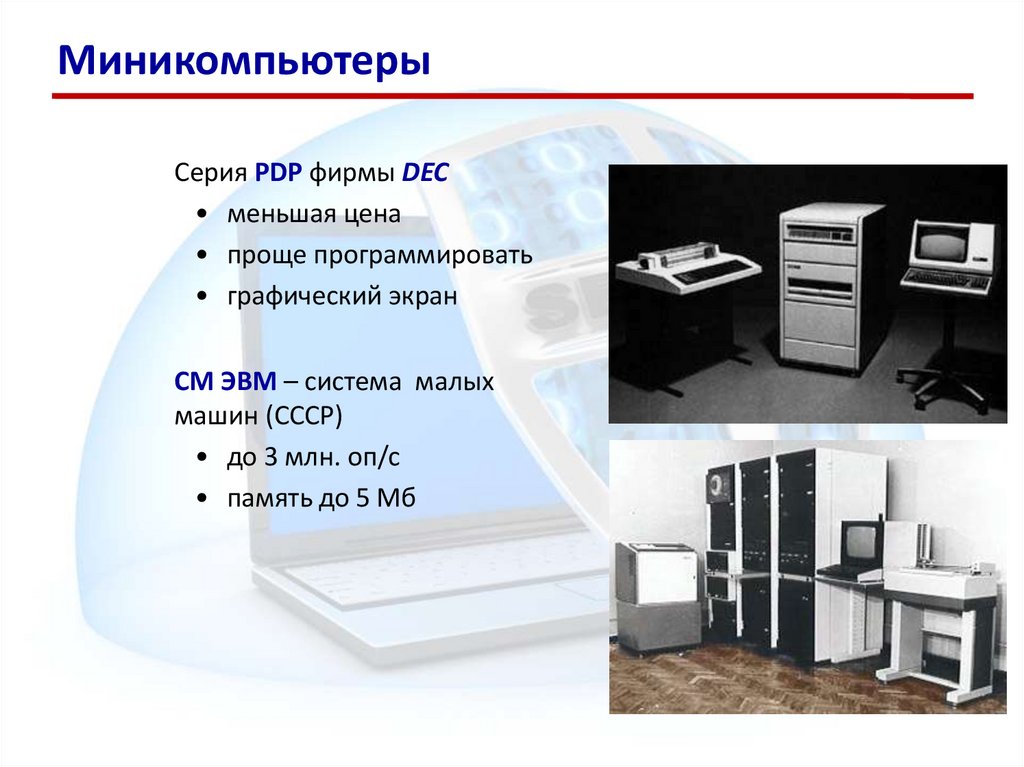

25.

Миникомпьютеры
Серия PDP фирмы DEC
• меньшая цена
• проще программировать
• графический экран
СМ ЭВМ – система малых
машин (СССР)
• до 3 млн. оп/c
• память до 5 Мб

26.

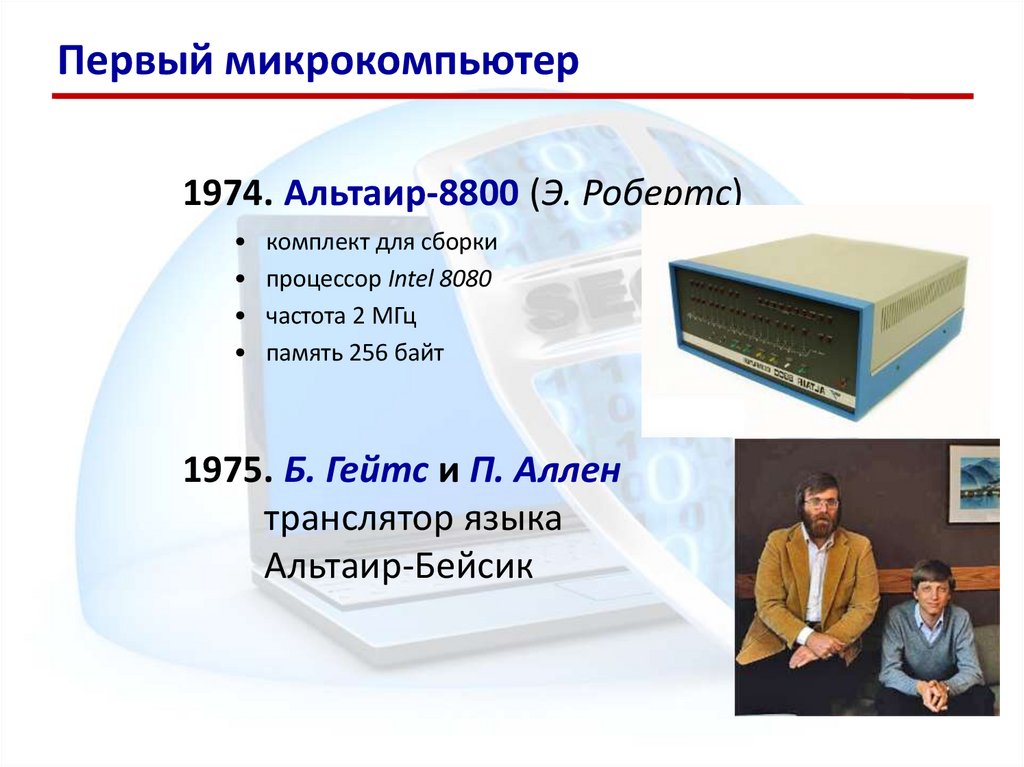

Первый микрокомпьютер
1974. Альтаир-8800 (Э. Робертс)
комплект для сборки
процессор Intel 8080
частота 2 МГц
память 256 байт
1975. Б. Гейтс и П. Аллен
транслятор языка
Альтаир-Бейсик

27.

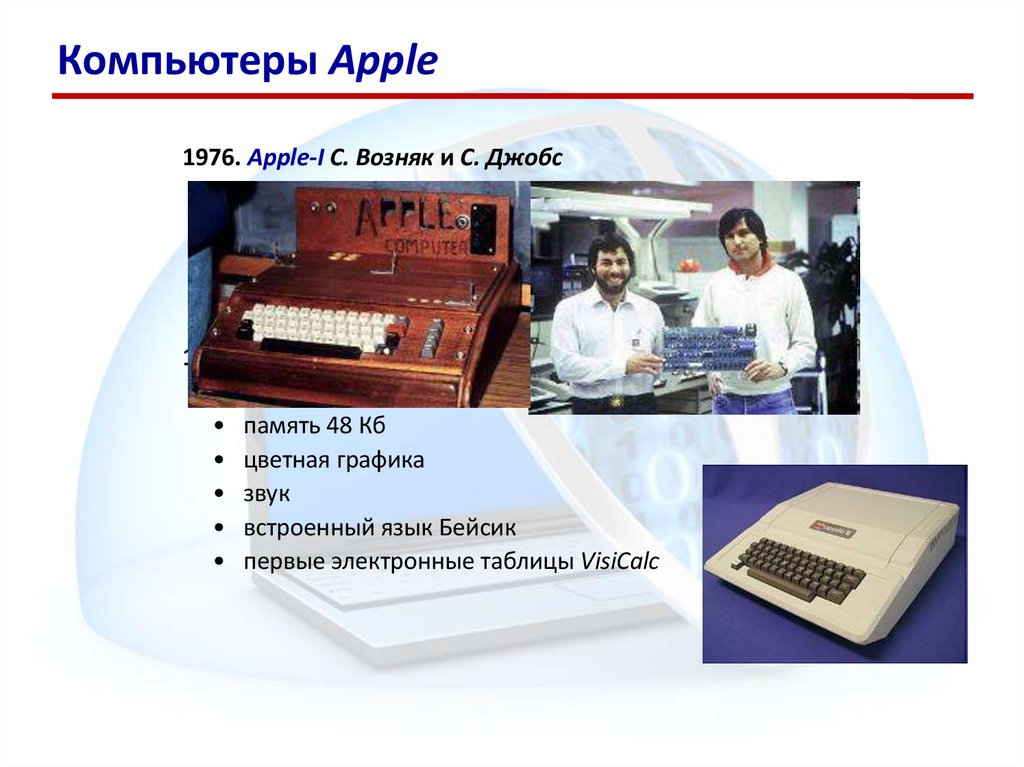

Компьютеры Apple
1976. Apple-I С. Возняк и С. Джобс
1977. Apple-II - стандарт в школах США в 1980-х
• тактовая частота 1 МГц
• память 48 Кб
• цветная графика
• звук
• встроенный язык Бейсик
• первые электронные таблицы VisiCalc

28.

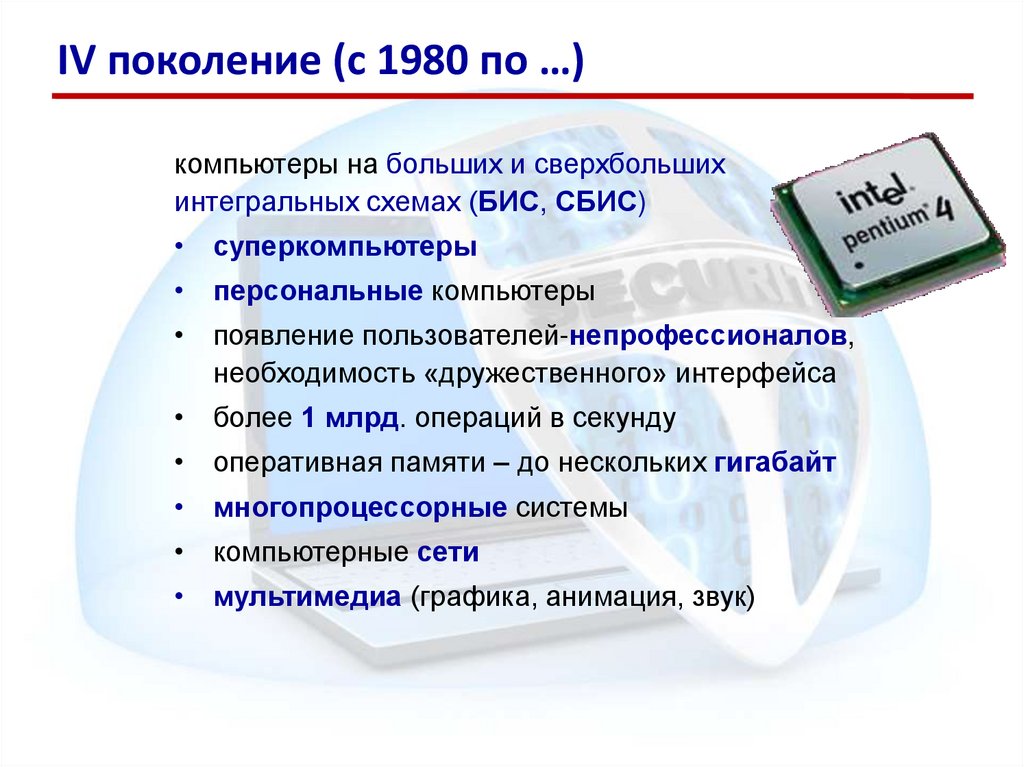

IV поколение (с 1980 по …)
компьютеры на больших и сверхбольших
интегральных схемах (БИС, СБИС)
• суперкомпьютеры
• персональные компьютеры
• появление пользователей-непрофессионалов,
необходимость «дружественного» интерфейса
• более 1 млрд. операций в секунду
• оперативная памяти – до нескольких гигабайт
• многопроцессорные системы
• компьютерные сети
• мультимедиа (графика, анимация, звук)

29.

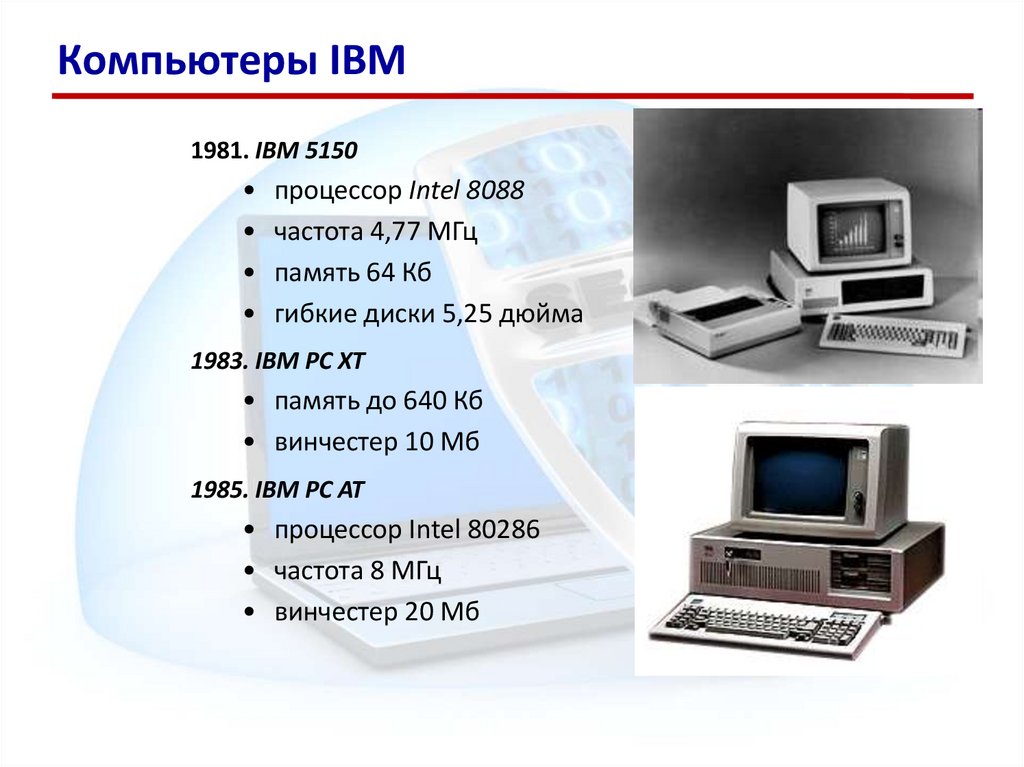

Компьютеры IBM
1981. IBM 5150
• процессор Intel 8088
• частота 4,77 МГц
• память 64 Кб
• гибкие диски 5,25 дюйма
1983. IBM PC XT
• память до 640 Кб
• винчестер 10 Мб
1985. IBM PC AT
• процессор Intel 80286
• частота 8 МГц
• винчестер 20 Мб

30.

Компьютеры Apple
1983. «Apple-IIe»
• память 128 Кб
• 2 дисковода 5,25 дюйма с гибкими
дисками
1983. «Lisa»
• первый компьютер, управляемый
мышью
1984. «Apple-IIc»
• портативный компьютер
• жидкокристаллический дисплей

31.

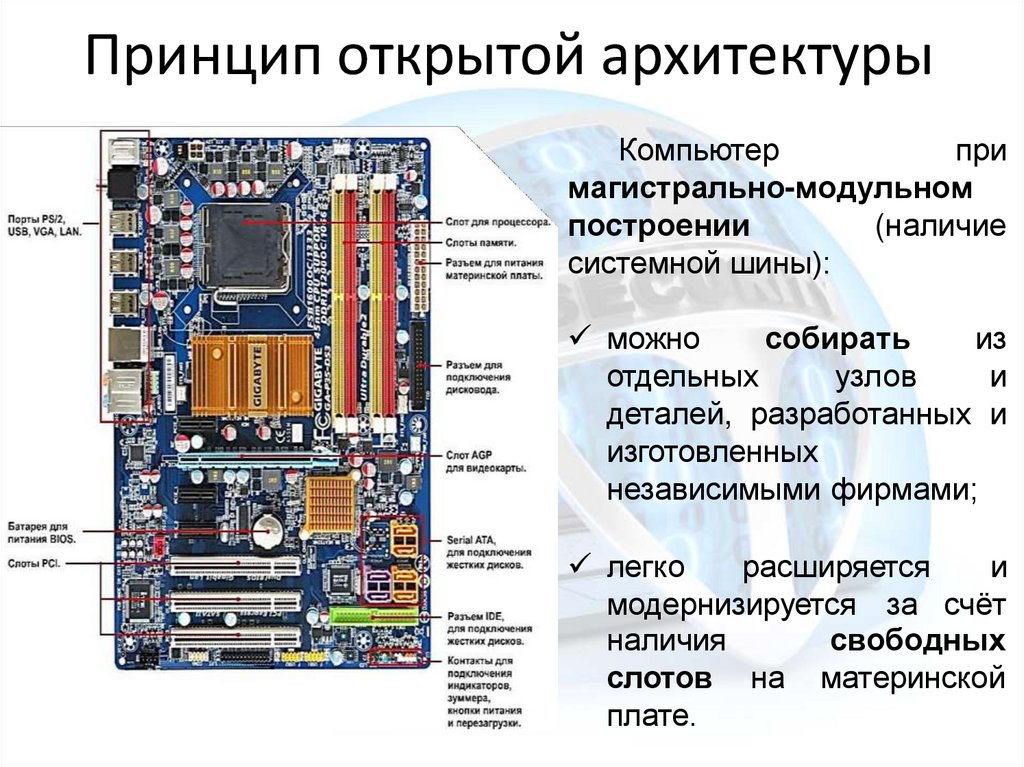

Принцип открытой архитектуры
Стандартизируются и публикуются:
Принципы действия компьютера
Способы подключения новых устройств
Появляются разъемы (слоты) для подключения устройств
Компьютер собирается из отдельных частей как конструктор.
Много сторонних производителей дополнительных устройств.
Каждый пользователь может собрать компьютер,
соответствующий его личным требованиям.

32. Принцип открытой архитектуры

Компьютер
при
магистрально-модульном
построении
(наличие
системной шины):
можно
собирать
из
отдельных
узлов
и
деталей, разработанных и
изготовленных
независимыми фирмами;
легко
расширяется
и
модернизируется за счёт
наличия
свободных
слотов на материнской
плате.

33.

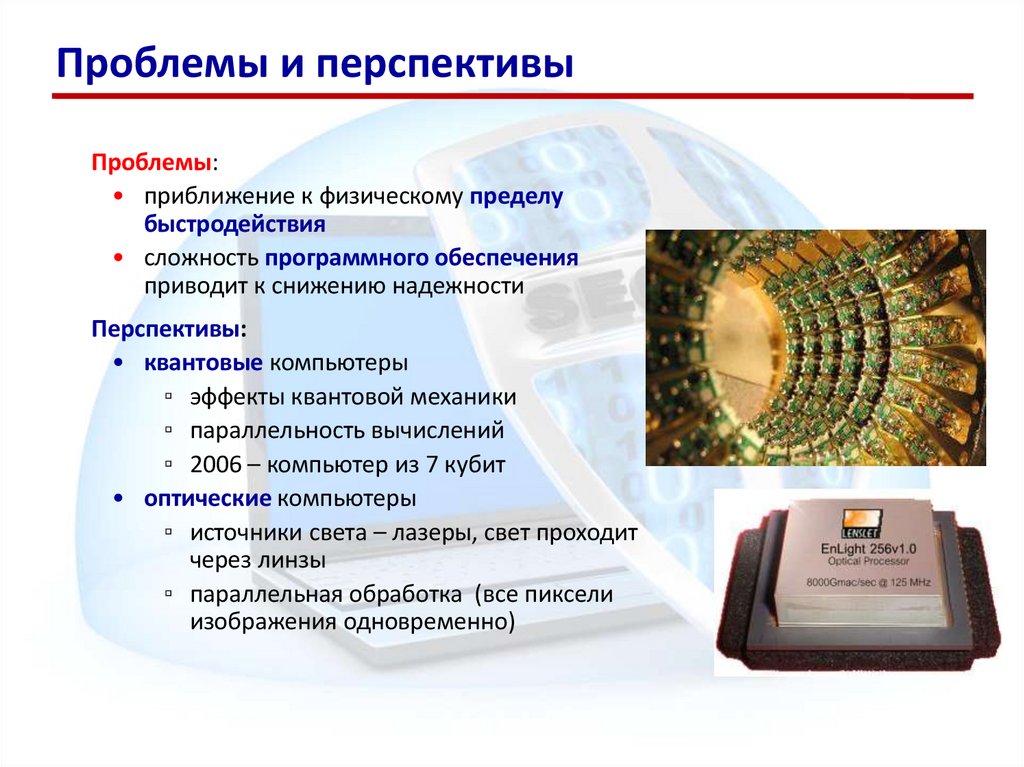

Проблемы и перспективы
Проблемы:
• приближение к физическому пределу
быстродействия
• сложность программного обеспечения
приводит к снижению надежности
Перспективы:
• квантовые компьютеры
▫ эффекты квантовой механики
▫ параллельность вычислений
▫ 2006 – компьютер из 7 кубит
• оптические компьютеры
▫ источники света – лазеры, свет проходит
через линзы
▫ параллельная обработка (все пиксели
изображения одновременно)

34.

Проблемы и перспективы
Перспективы:
• биокомпьютеры
▫ ячейки памяти – молекулы
сложного строения
(например, ДНК)
▫ обработка = химическая
реакция с участием
ферментов
▫ 330 трлн. операций в секунду

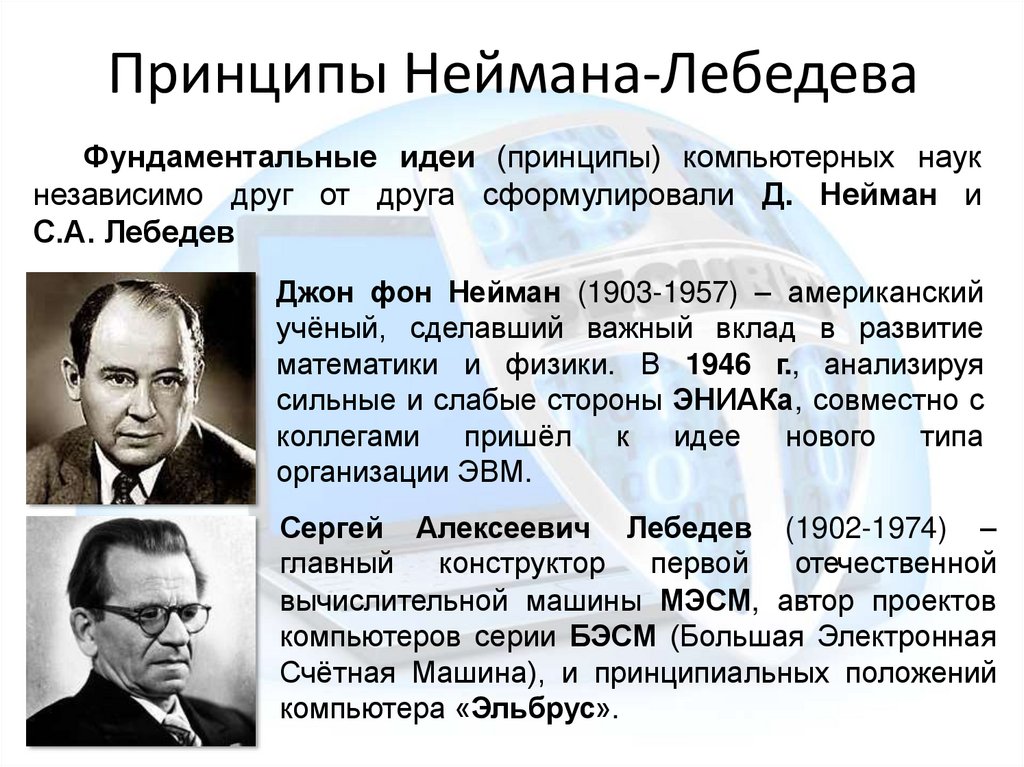

35. Принципы Неймана-Лебедева

Фундаментальные идеи (принципы) компьютерных наук
независимо друг от друга сформулировали Д. Нейман и
С.А. Лебедев
Джон фон Нейман (1903-1957) – американский
учёный, сделавший важный вклад в развитие
математики и физики. В 1946 г., анализируя
сильные и слабые стороны ЭНИАКа, совместно с
коллегами пришёл к идее нового типа
организации ЭВМ.
Сергей Алексеевич Лебедев (1902-1974) –
главный конструктор
первой
отечественной
вычислительной машины МЭСМ, автор проектов
компьютеров серии БЭСМ (Большая Электронная
Счётная Машина), и принципиальных положений
компьютера «Эльбрус».

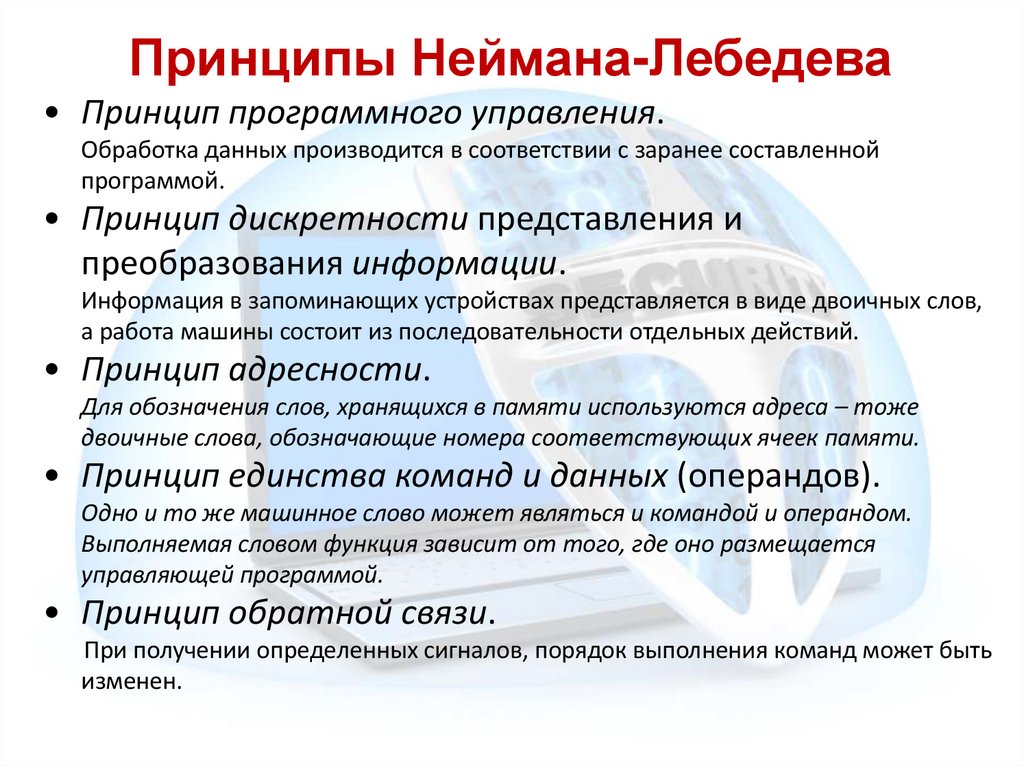

36.

Принципы Неймана-Лебедева
• Принцип программного управления.
Обработка данных производится в соответствии с заранее составленной
программой.
• Принцип дискретности представления и
преобразования информации.
Информация в запоминающих устройствах представляется в виде двоичных слов,
а работа машины состоит из последовательности отдельных действий.
• Принцип адресности.
Для обозначения слов, хранящихся в памяти используются адреса – тоже
двоичные слова, обозначающие номера соответствующих ячеек памяти.
• Принцип единства команд и данных (операндов).
Одно и то же машинное слово может являться и командой и операндом.
Выполняемая словом функция зависит от того, где оно размещается
управляющей программой.
• Принцип обратной связи.
При получении определенных сигналов, порядок выполнения команд может быть
изменен.

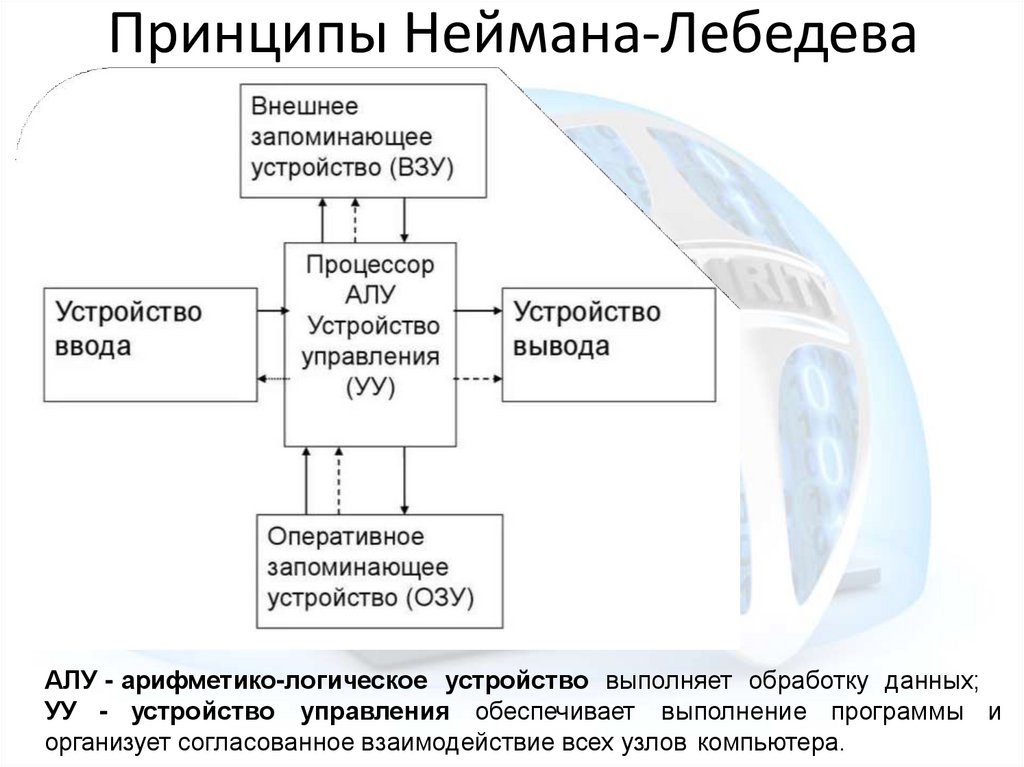

37. Принципы Неймана-Лебедева

АЛУ - арифметико-логическое устройство выполняет обработку данных;
УУ - устройство управления обеспечивает выполнение программы и
организует согласованное взаимодействие всех узлов компьютера.

38.

Компьютеры IBM PC
1. Монитор
2. Материнская плата
3. Процессор
4. ОЗУ
5. Карты расширения
6. Блок питания
7. Дисковод CD, DVD
8. Винчестер
9. Клавиатура
10. Мышь

39. Системный блок

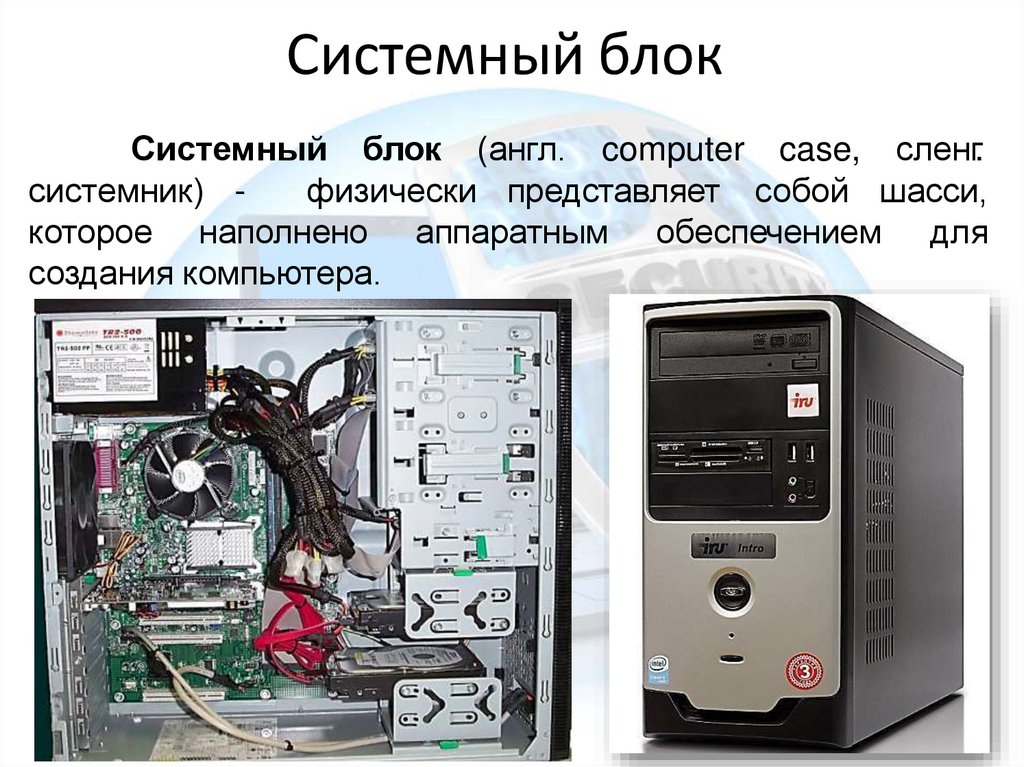

Системный блок (англ. computer case, сленг.
системник) физически представляет собой шасси,
которое наполнено аппаратным обеспечением для
создания компьютера.

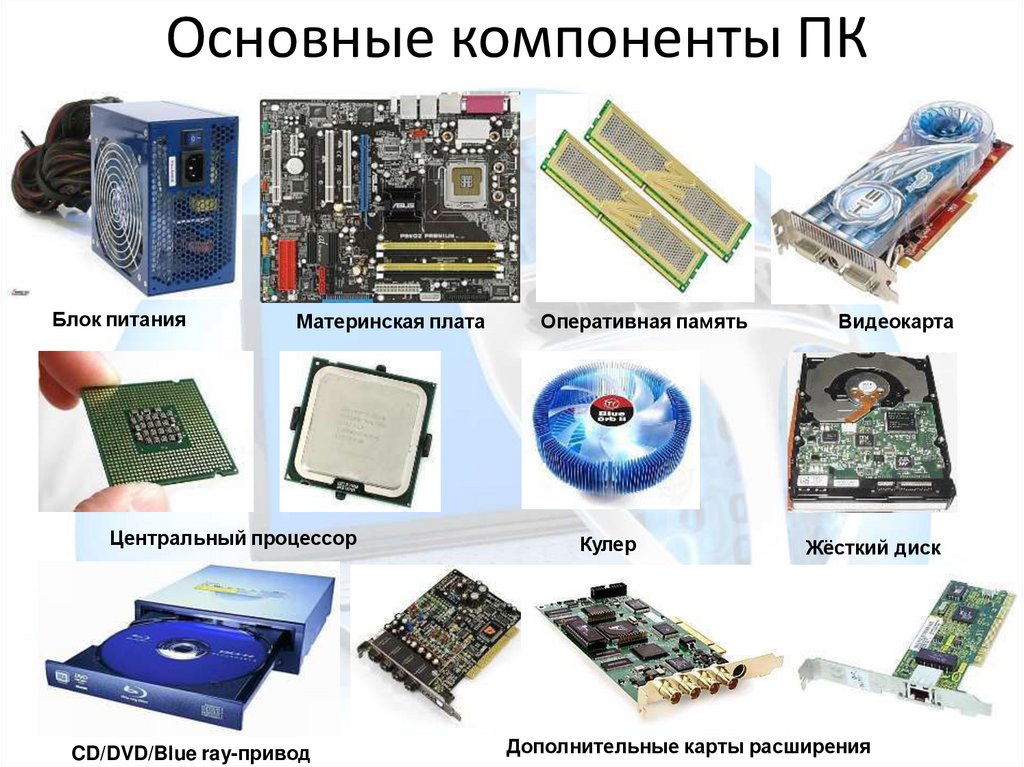

40. Основные компоненты ПК

Блок питания
Материнская плата
Центральный процессор
CD/DVD/Blue ray-привод
Оперативная память
Кулер
Видеокарта
Жёсткий диск
Дополнительные карты расширения

41. Материнская плата

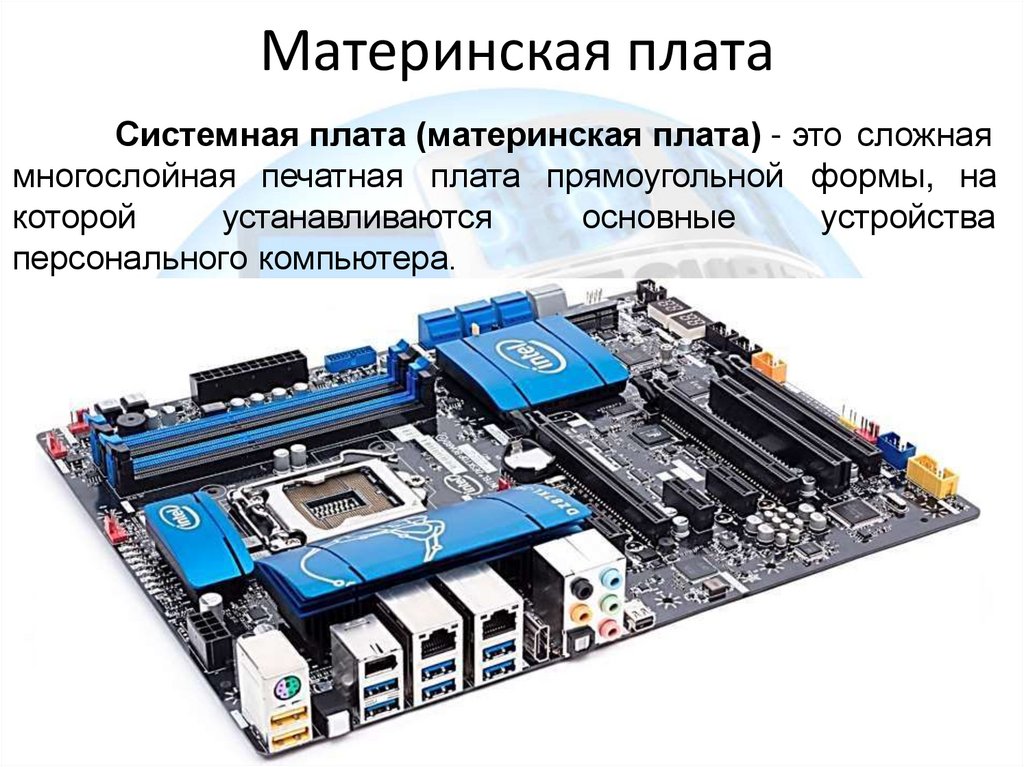

Системная плата (материнская плата) - это сложная
многослойная печатная плата прямоугольной формы, на
которой
устанавливаются
основные
устройства
персонального компьютера.

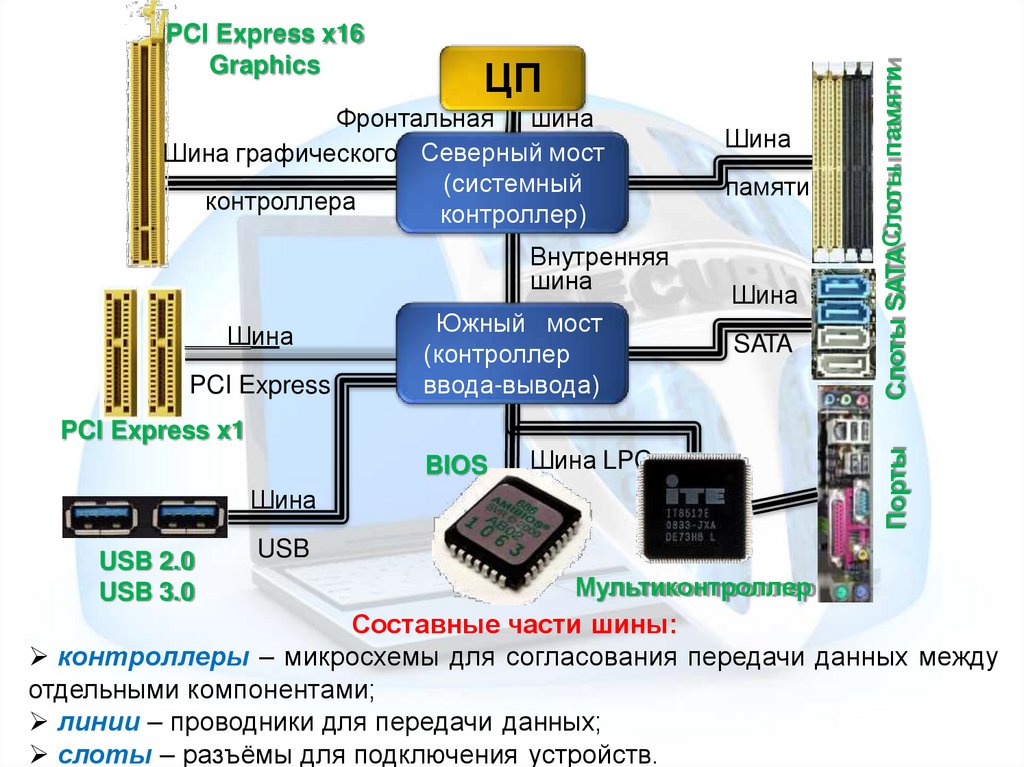

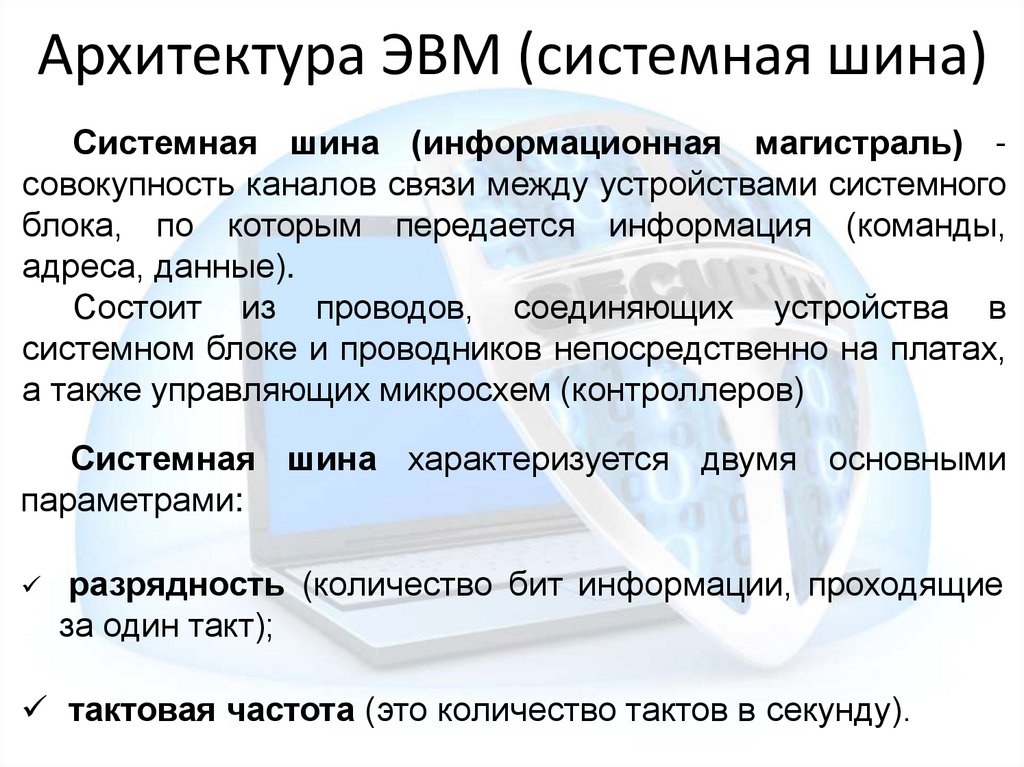

42. Архитектура ЭВМ (системная шина)

Системная шина (информационная магистраль) совокупность каналов связи между устройствами системного
блока, по которым передается информация (команды,
адреса, данные).
Состоит из проводов, соединяющих устройства в
системном блоке и проводников непосредственно на платах,
а также управляющих микросхем (контроллеров)
Системная шина характеризуется двумя основными
параметрами:
разрядность (количество бит информации, проходящие
за один такт);
тактовая частота (это количество тактов в секунду).

43.

ЦП
Фронтальная шина
Шина графического Северный мост
(системный
контроллера
контроллер)
Внутренняя
шина
Шина
PCI Express
Южный мост
(контроллер
ввода-вывода)
Шина
памяти
Шина
SATA
Слоты SATAСлоты памяти
PCI Express x16
Graphics
BIOS
Шина LPC
Шина
USB 2.0
USB 3.0
Порты
PCI Express x1
USB
Мультиконтроллер
Составные части шины:
контроллеры – микросхемы для согласования передачи данных между
отдельными компонентами;
линии – проводники для передачи данных;
слоты – разъёмы для подключения устройств.

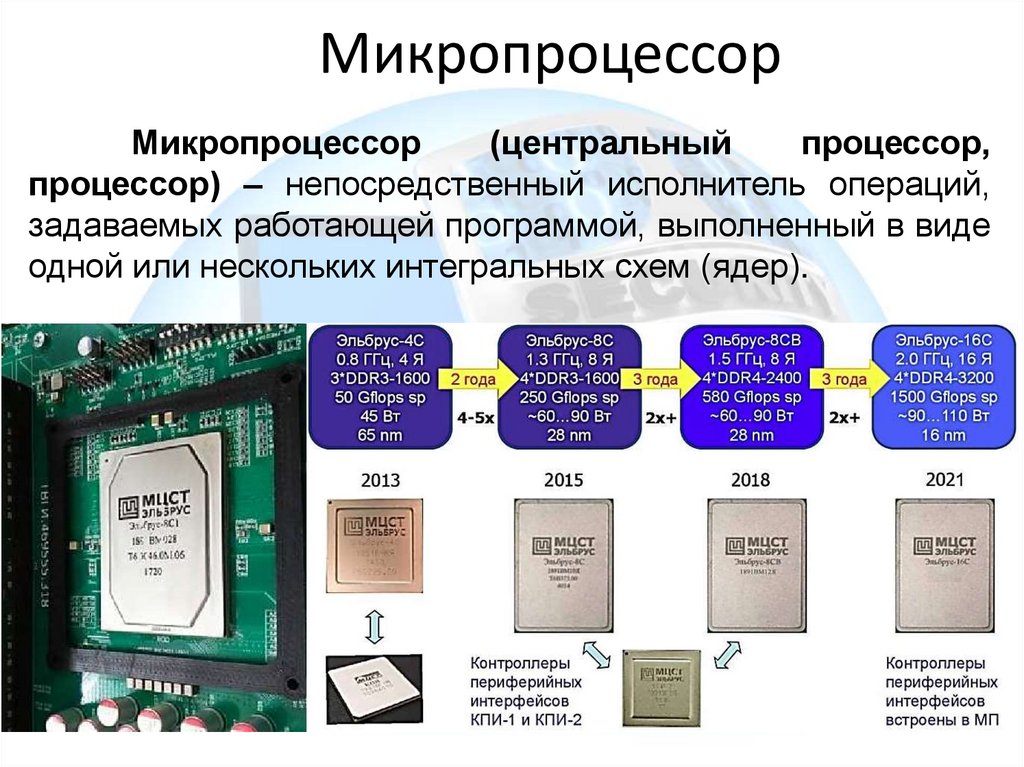

44. Микропроцессор

Микропроцессор
(центральный
процессор,
процессор) – непосредственный исполнитель операций,
задаваемых работающей программой, выполненный в виде
одной или нескольких интегральных схем (ядер).

45. Микропроцессор

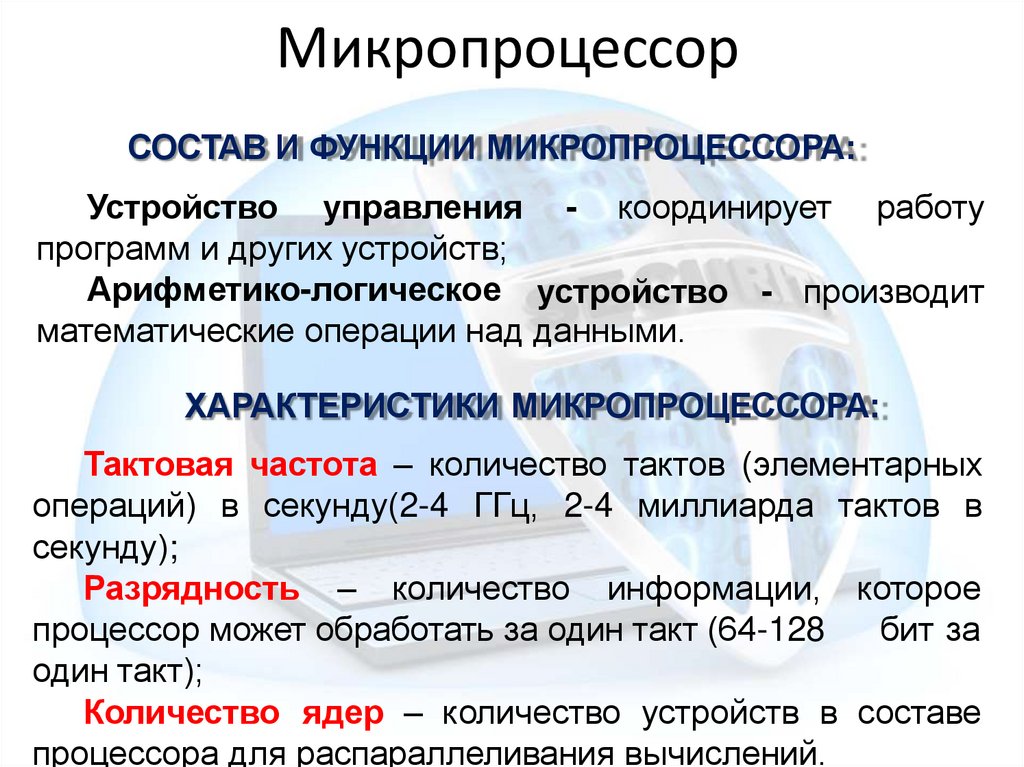

СОСТАВ И ФУНКЦИИ МИКРОПРОЦЕССОРА:
Устройство управления - координирует работу
программ и других устройств;
Арифметико-логическое устройство - производит
математические операции над данными.
ХАРАКТЕРИСТИКИ МИКРОПРОЦЕССОРА:
Тактовая частота – количество тактов (элементарных
операций) в секунду(2-4 ГГц, 2-4 миллиарда тактов в
секунду);
Разрядность – количество информации, которое
процессор может обработать за один такт (64-128
бит за
один такт);
Количество ядер – количество устройств в составе
процессора для распараллеливания вычислений.

46. Виды внутренней памяти

47. Виды внутренней памяти

1. Оперативная память (ОЗУ).
(ОЗУ + ПЗУ = основная память).
2. Постоянная память (ПЗУ).
3. Кэш-память.
4. СМОС-память.
Оперативная память (рабочая память, оперативное
запоминающее устройство, ОЗУ, RAM) – быстрое
запоминающее устройство, непосредственно связанное с
микропроцессором и предназначенное для временного
хранения выполняемых программ, а также данных,
обрабатываемых этими программами.

48. Оперативная память

ХАРАКТЕРИСТИКИ ОПЕРАТИВНОЙ ПАМЯТИ
Информационная емкость – количество информации,
которое можно записать в ОЗУ одновременно (4-128 Гб).
Быстродействие – время доступа к данным (12-15
наносекунд).
Энергозависима.

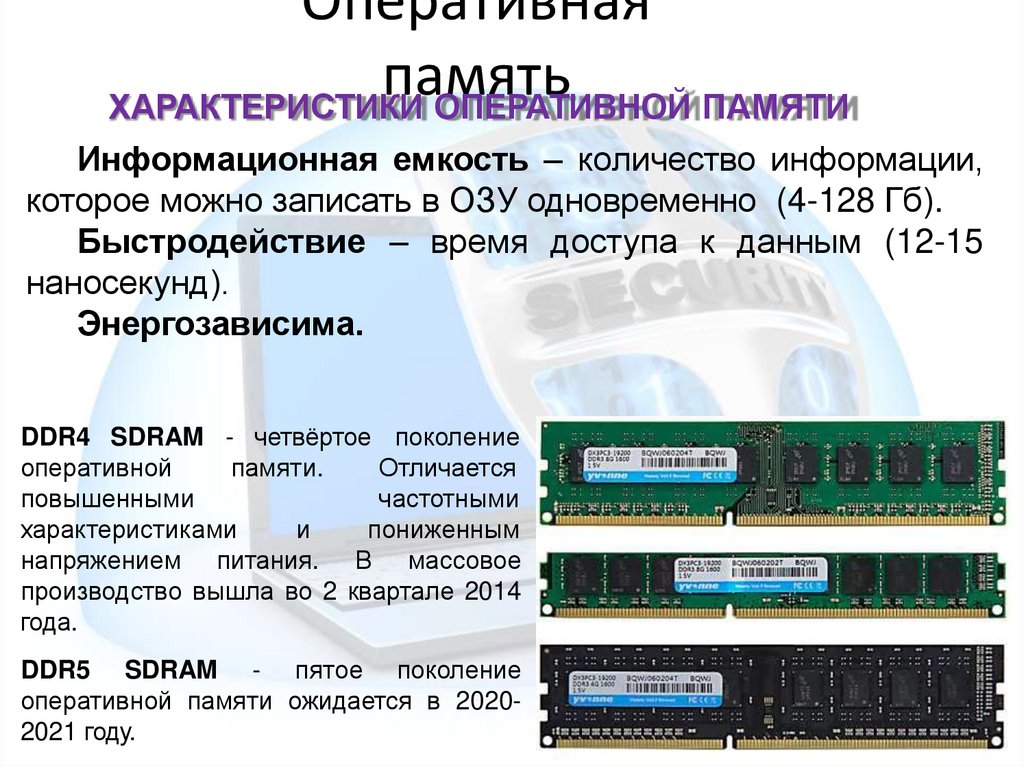

DDR4 SDRAM - четвёртое поколение
оперативной
памяти.
Отличается
повышенными
частотными
характеристиками
и
пониженным
напряжением питания. В массовое
производство вышла во 2 квартале 2014
года.
DDR5 SDRAM - пятое поколение
оперативной памяти ожидается в 20202021 году.

49. КЭШ

Кэш (сверхоперативная память) — очень быстрое
запоминающее устройство небольшого объёма, которое
используется
при
обмене
данными
между
микропроцессором
и
оперативной
памятью
для
компенсации разницы в скорости обработки информации
процессором и несколько менее быстродействующей
оперативной памятью.
Ёмкость: 1-15 Мб
Быстродействие: 1-5 нс
Энергозависима

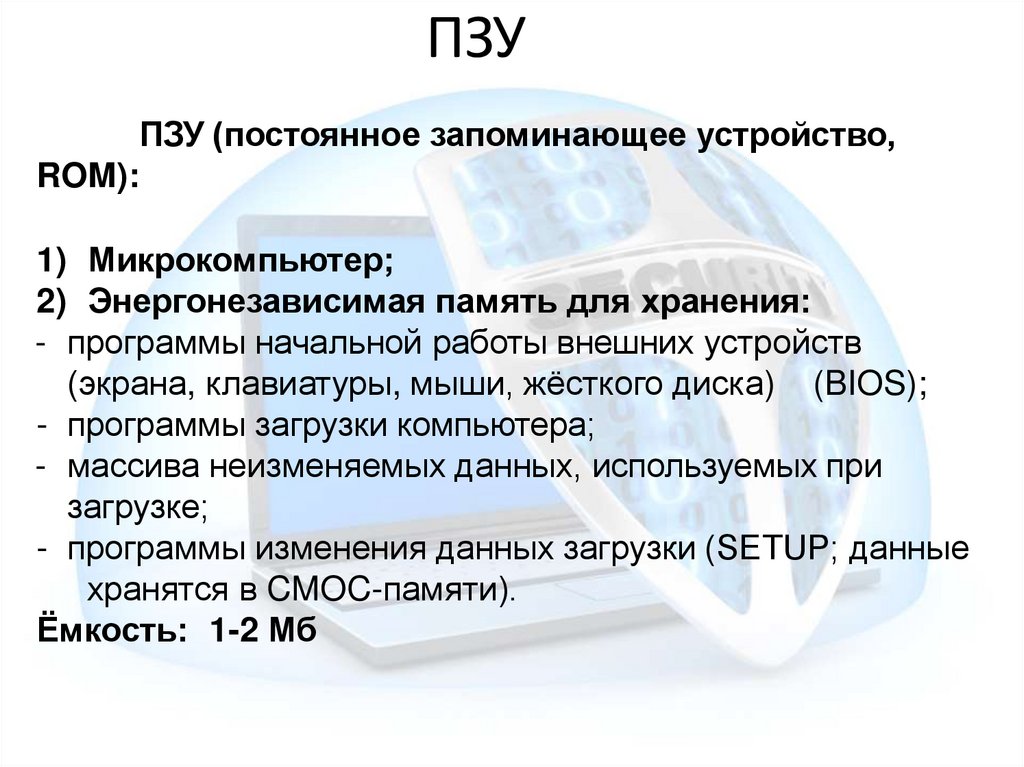

50. ПЗУ

ПЗУ (постоянное запоминающее устройство,
ROM):
1) Микрокомпьютер;
2) Энергонезависимая память для хранения:
- программы начальной работы внешних устройств
(экрана, клавиатуры, мыши, жёсткого диска) (BIOS);
- программы загрузки компьютера;
- массива неизменяемых данных, используемых при
загрузке;
- программы изменения данных загрузки (SETUP; данные
хранятся в CMOC-памяти).
Ёмкость: 1-2 Мб

51. ПЗУ

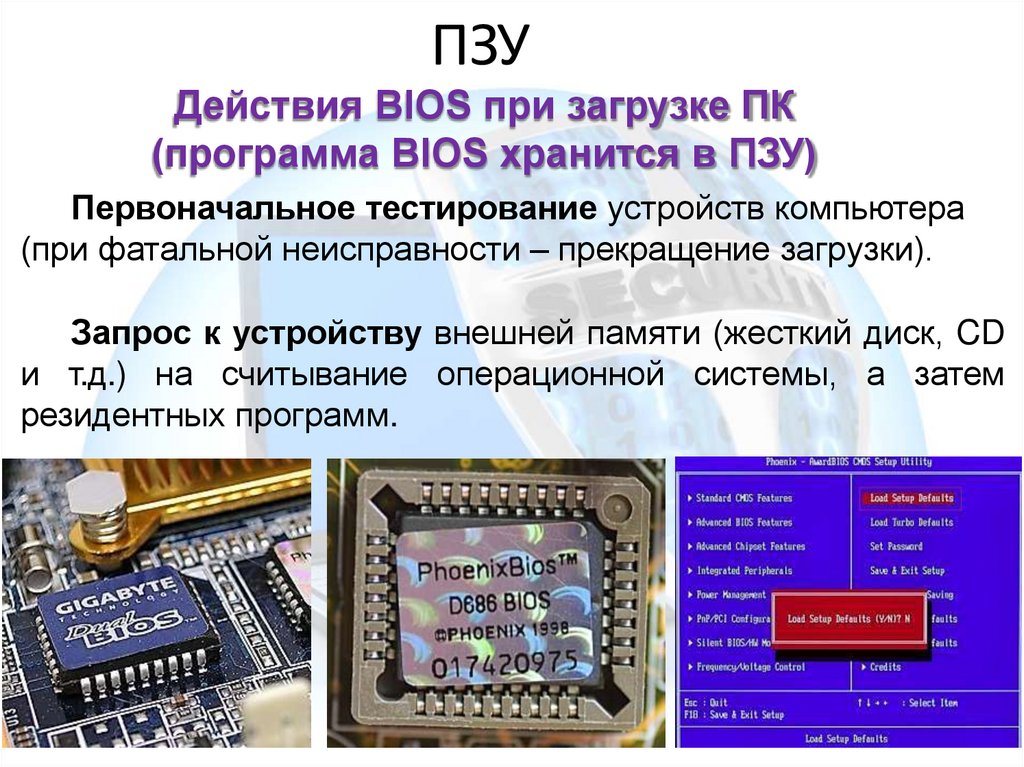

Действия BIOS при загрузке ПК
(программа BIOS хранится в ПЗУ)
Первоначальное тестирование устройств компьютера
(при фатальной неисправности – прекращение загрузки).
Запрос к устройству внешней памяти (жесткий диск, CD
и т.д.) на считывание операционной системы, а затем
резидентных программ.

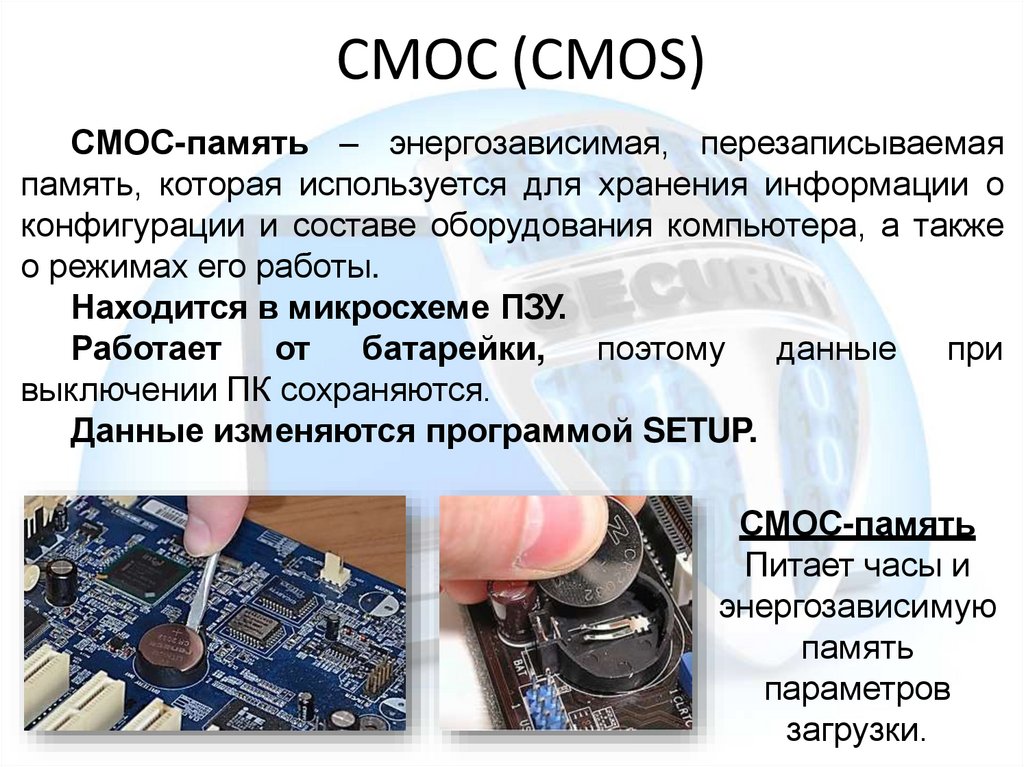

52. СМОС (CMOS)

СМОС-память – энергозависимая, перезаписываемая
память, которая используется для хранения информации о
конфигурации и составе оборудования компьютера, а также
о режимах его работы.
Находится в микросхеме ПЗУ.
Работает
от батарейки, поэтому данные при
выключении ПК сохраняются.
Данные изменяются программой SETUP.
СМОС-память
Питает часы и
энергозависимую
память
параметров
загрузки.

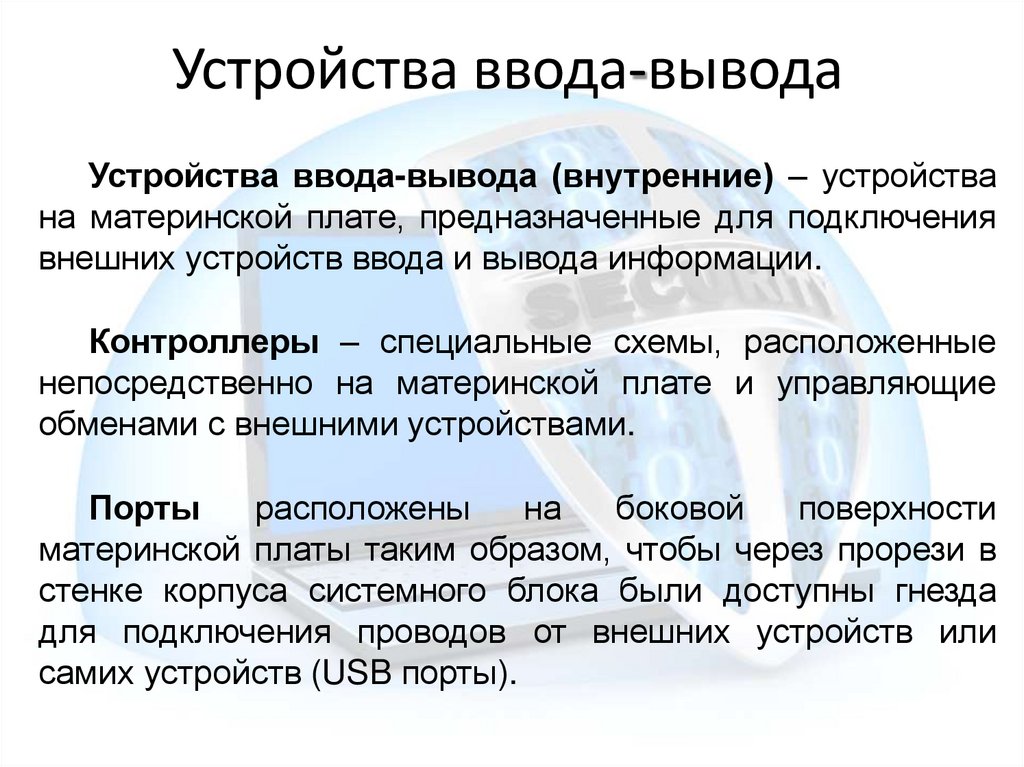

53. Устройства ввода-вывода

Устройства ввода-вывода (внутренние) – устройства
на материнской плате, предназначенные для подключения
внешних устройств ввода и вывода информации.
Контроллеры – специальные схемы, расположенные
непосредственно на материнской плате и управляющие
обменами с внешними устройствами.

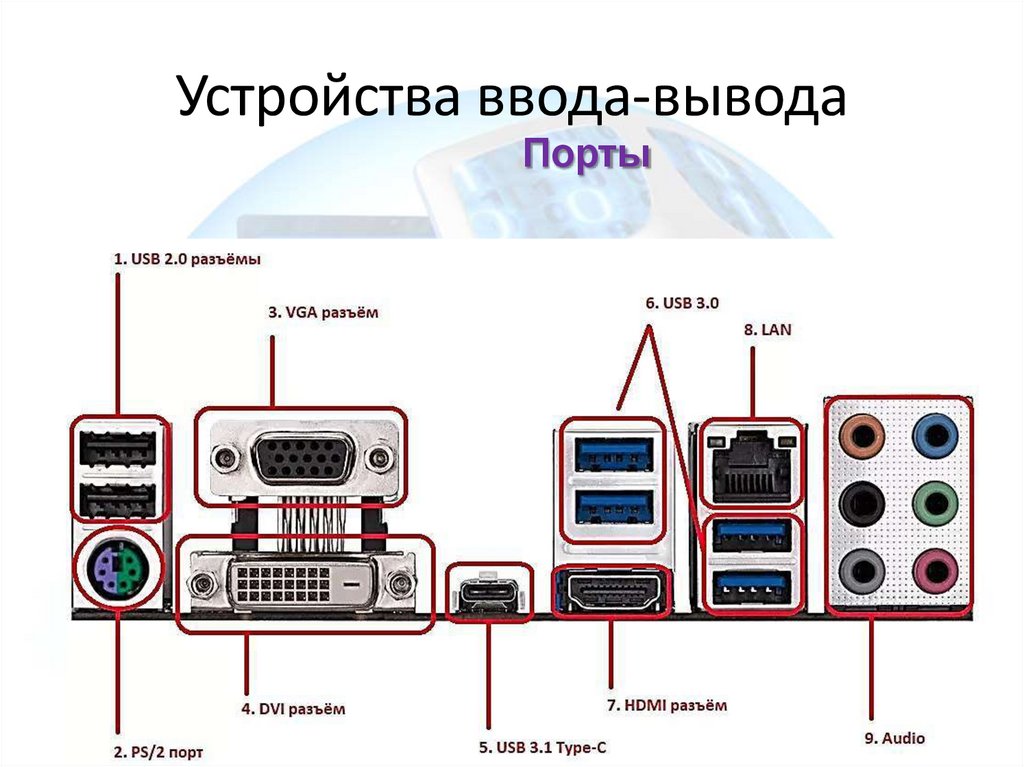

Порты
расположены
на
боковой
поверхности
материнской платы таким образом, чтобы через прорези в
стенке корпуса системного блока были доступны гнезда
для подключения проводов от внешних устройств или
самих устройств (USB порты).

54. Устройства ввода-вывода

Порты

55. Платы расширения

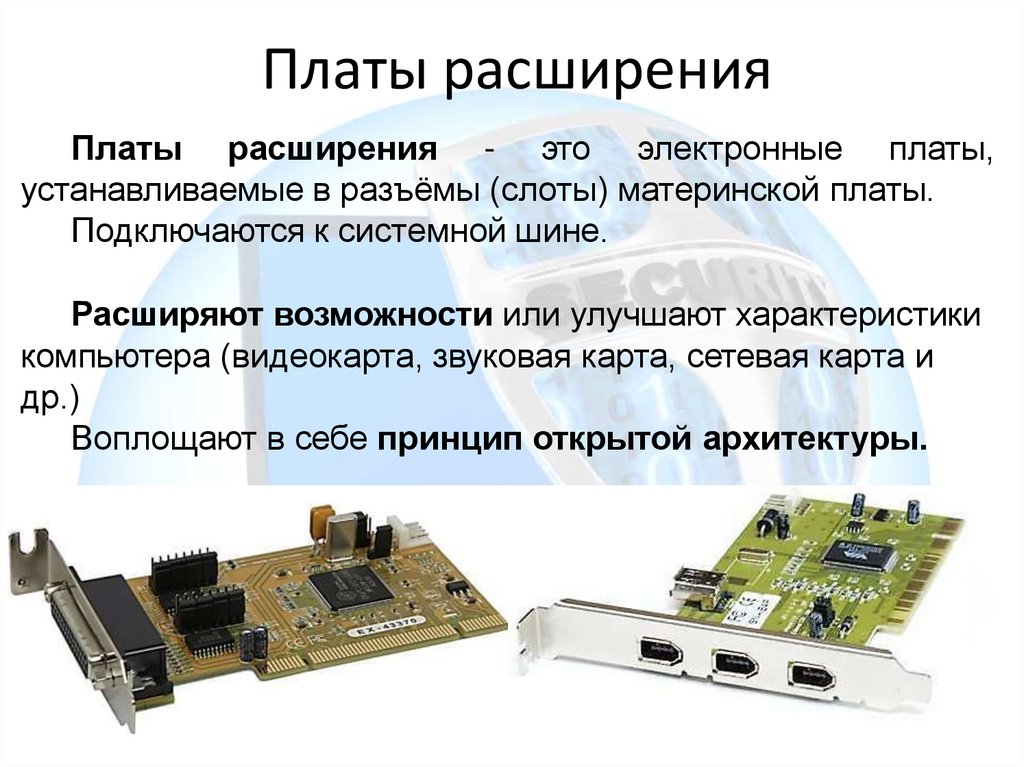

Платы расширения - это электронные платы,
устанавливаемые в разъёмы (слоты) материнской платы.
Подключаются к системной шине.
Расширяют возможности или улучшают характеристики
компьютера (видеокарта, звуковая карта, сетевая карта и
др.)
Воплощают в себе принцип открытой архитектуры.

56. Видеокарта

Видеокарта (видеоадаптер) - это электронная плата,
которая обрабатывает видеоданные (текст и графику) и
управляет работой монитора.
Основные
характеристики:
разрешение,
объём видеопамяти, быстродействие
Видеокарта NVIDIA GeForce 210
512 МБ видеопамяти GDDR3
частота ядра/памяти: 589/1000 МГц
разъемы DVI, HDMI, VGA
поддержка DirectX 10.1, OpenGL 3.1
Цена 1849 рублей (март 2020)
Видеокарта NVIDIA Quadro P6000
профессиональная
24576 МБ видеопамяти GDDR5X
поддержка SLI/CrossFire
Цена 415630 рублей (март 2020)

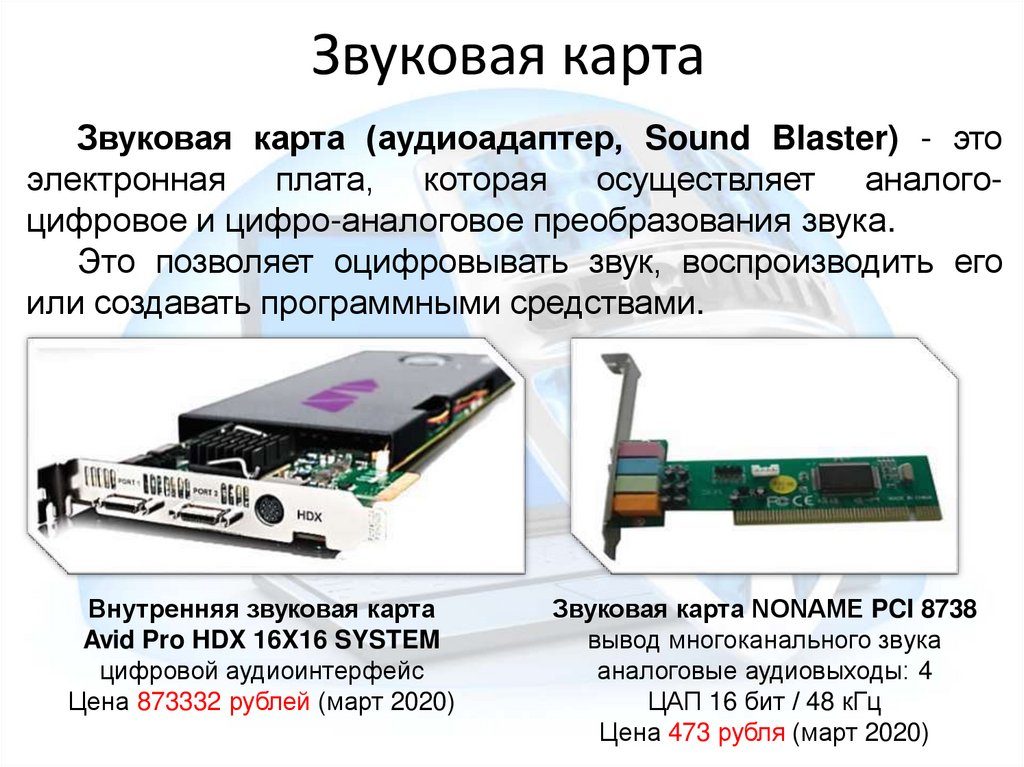

57. Звуковая карта

Звуковая карта (аудиоадаптер, Sound Blaster) - это
электронная плата, которая осуществляет аналогоцифровое и цифро-аналоговое преобразования звука.
Это позволяет оцифровывать звук, воспроизводить его
или создавать программными средствами.
Внутренняя звуковая карта
Avid Pro HDX 16X16 SYSTEM
цифровой аудиоинтерфейс
Цена 873332 рублей (март 2020)
Звуковая карта NONAME PCI 8738
вывод многоканального звука
аналоговые аудиовыходы: 4
ЦАП 16 бит / 48 кГц
Цена 473 рубля (март 2020)

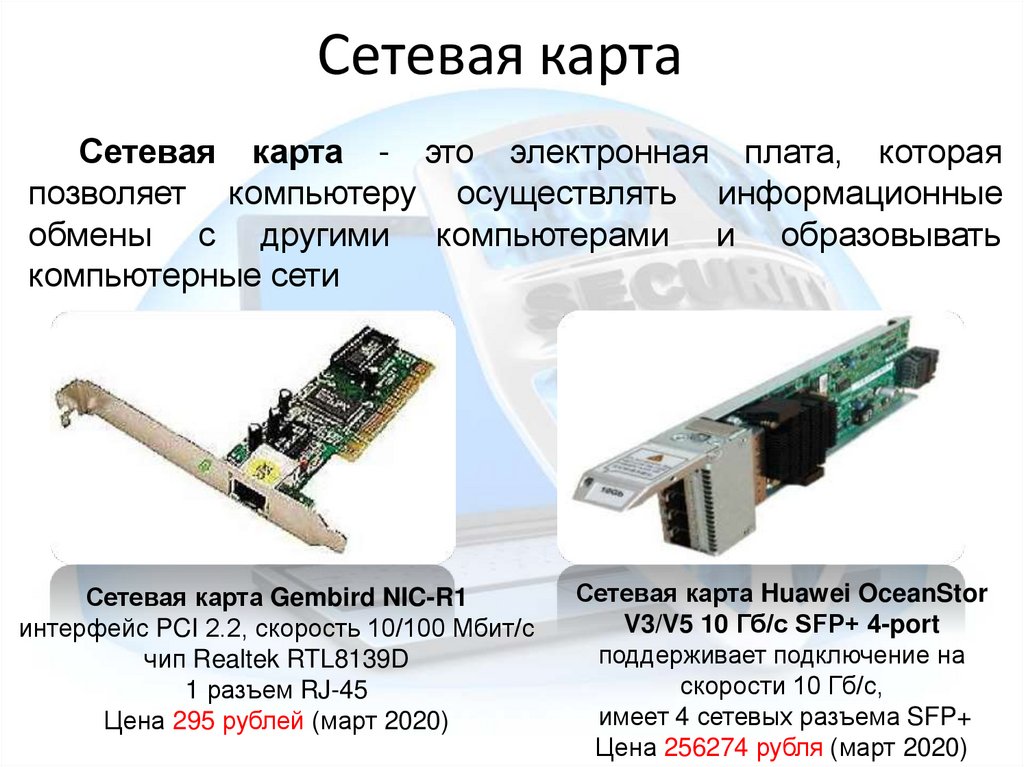

58. Сетевая карта

Сетевая карта - это электронная плата, которая
позволяет компьютеру осуществлять информационные
обмены с другими компьютерами и образовывать
компьютерные сети
Сетевая карта Gembird NIC-R1
интерфейс PCI 2.2, скорость 10/100 Мбит/с
чип Realtek RTL8139D
1 разъем RJ-45
Цена 295 рублей (март 2020)
Сетевая карта Huawei OceanStor
V3/V5 10 Гб/с SFP+ 4-port
поддерживает подключение на
скорости 10 Гб/с,
имеет 4 сетевых разъема SFP+
Цена 256274 рубля (март 2020)

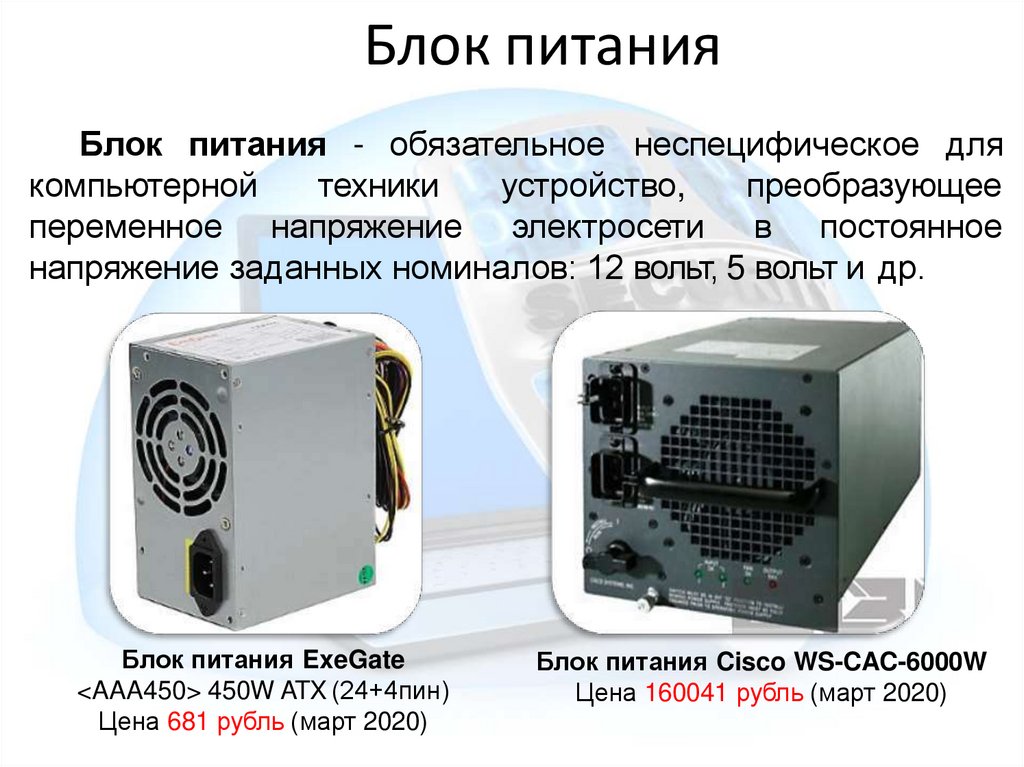

59. Блок питания

Блок питания - обязательное неспецифическое для
компьютерной
техники
устройство,
преобразующее
переменное напряжение электросети в постоянное
напряжение заданных номиналов: 12 вольт, 5 вольт и др.
Блок питания ExeGate
<AAA450> 450W ATX (24+4пин)
Цена 681 рубль (март 2020)
Блок питания Cisco WS-CAC-6000W
Цена 160041 рубль (март 2020)

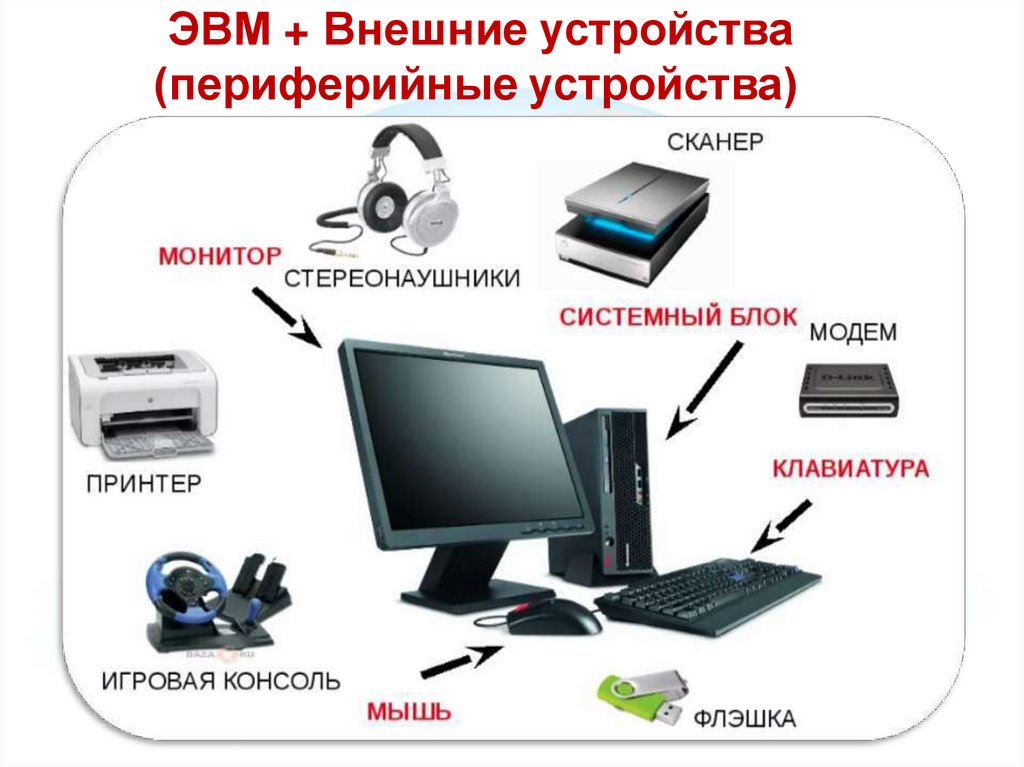

60. ЭВМ + Внешние устройства (периферийные устройства)

61. Внешняя память

Внешняя память - энергонезависимые устройства,
предназначенные для длительного хранения информации
Обмен информацией идет так:
внешняя память ↔ оперативная память ↔ кэш ↔
регистры микропроцессора.
Виды внешней памяти:
гибкие магнитные диски (дискеты);
жёсткие магнитные диски (НЖМД, винчестеры,
HDD);
оптические диски (CD, DVD, лазерные диски);
флеш-карты (флешки);
твердотельные диски (флеш-диски, SSD);
SD- карты, micro-SD карты.

62. Внешняя память (дискета)

Гибкий магнитный диск (дискета) - внешний носитель
информации небольшого объёма, представляющий собой
гибкий пластиковый диск в защитной оболочке.
Объем дискеты - 1,44 Мб.
Принцип записи – намагничивание фрагментов
поверхности диска
Дискеты 1.44 TDK 10 шт.
Цена 140 рублей (март 2020)
Дисковод Флоппи FDD USB
внутренний черный Espada
Цена 1094 рубля (март 2020)

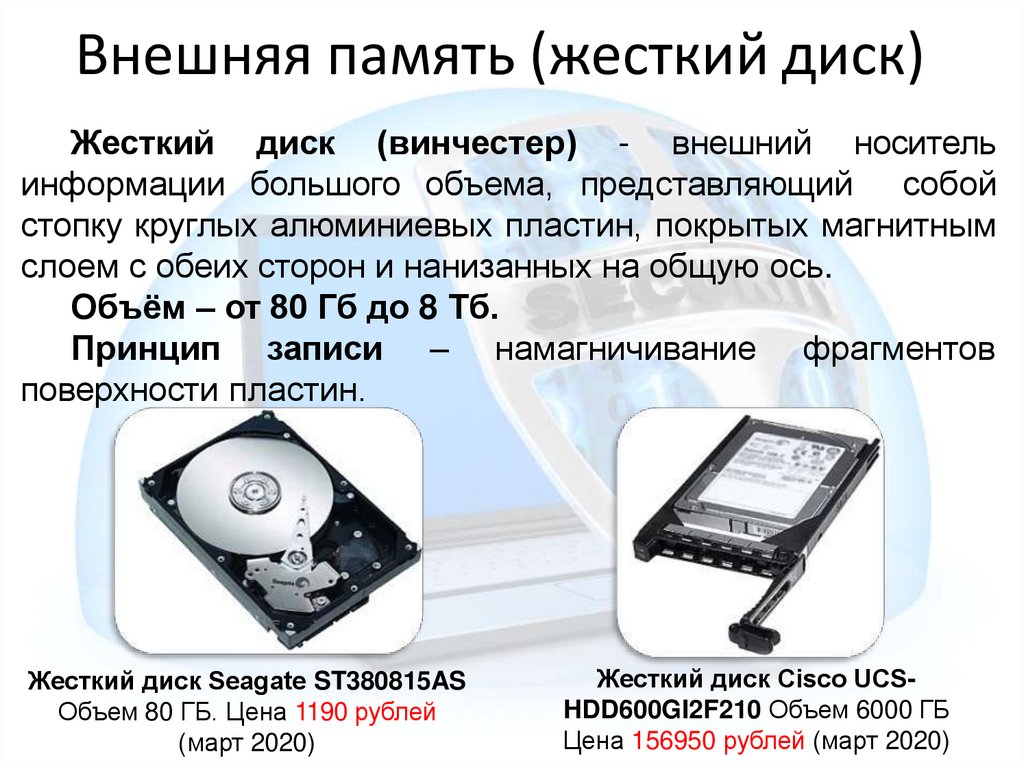

63. Внешняя память (жесткий диск)

Жесткий диск (винчестер) - внешний носитель
информации большого объема, представляющий собой
стопку круглых алюминиевых пластин, покрытых магнитным
слоем с обеих сторон и нанизанных на общую ось.
Объём – от 80 Гб до 8 Тб.
Принцип записи – намагничивание фрагментов
поверхности пластин.
Жесткий диск Seagate ST380815AS
Объем 80 ГБ. Цена 1190 рублей
(март 2020)
Жесткий диск Cisco UCSHDD600GI2F210 Объем 6000 ГБ
Цена 156950 рублей (март 2020)

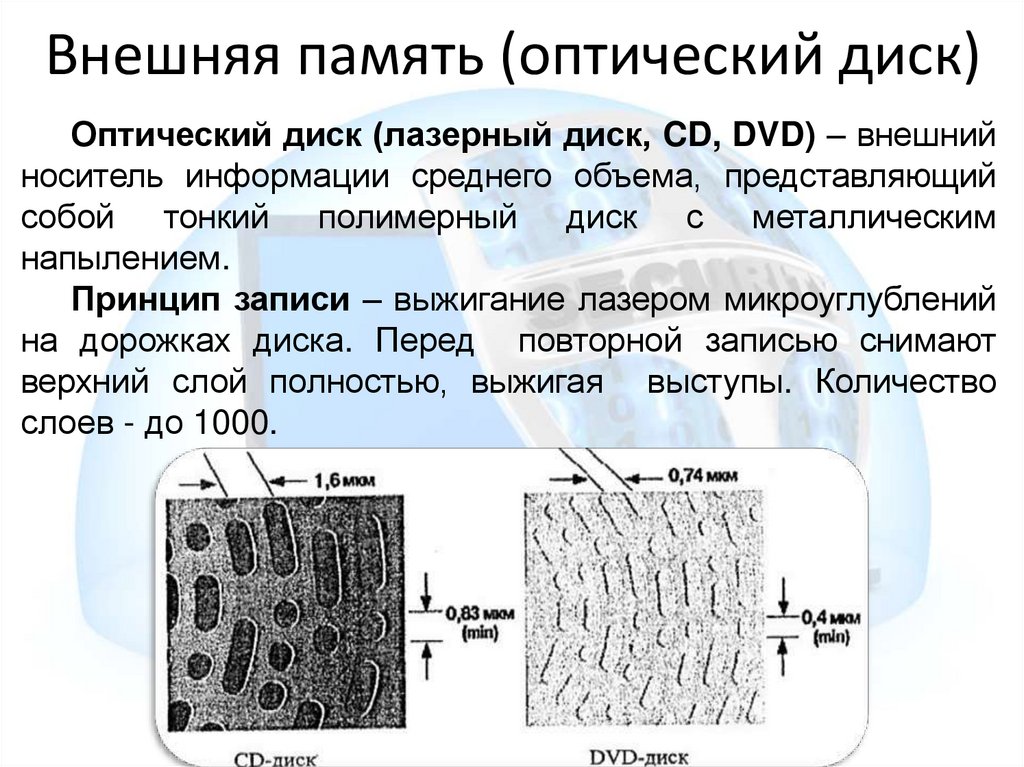

64. Внешняя память (оптический диск)

Оптический диск (лазерный диск, CD, DVD) – внешний
носитель информации среднего объема, представляющий
собой тонкий полимерный диск с металлическим
напылением.
Принцип записи – выжигание лазером микроуглублений
на дорожках диска. Перед повторной записью снимают
верхний слой полностью, выжигая выступы. Количество
слоев - до 1000.

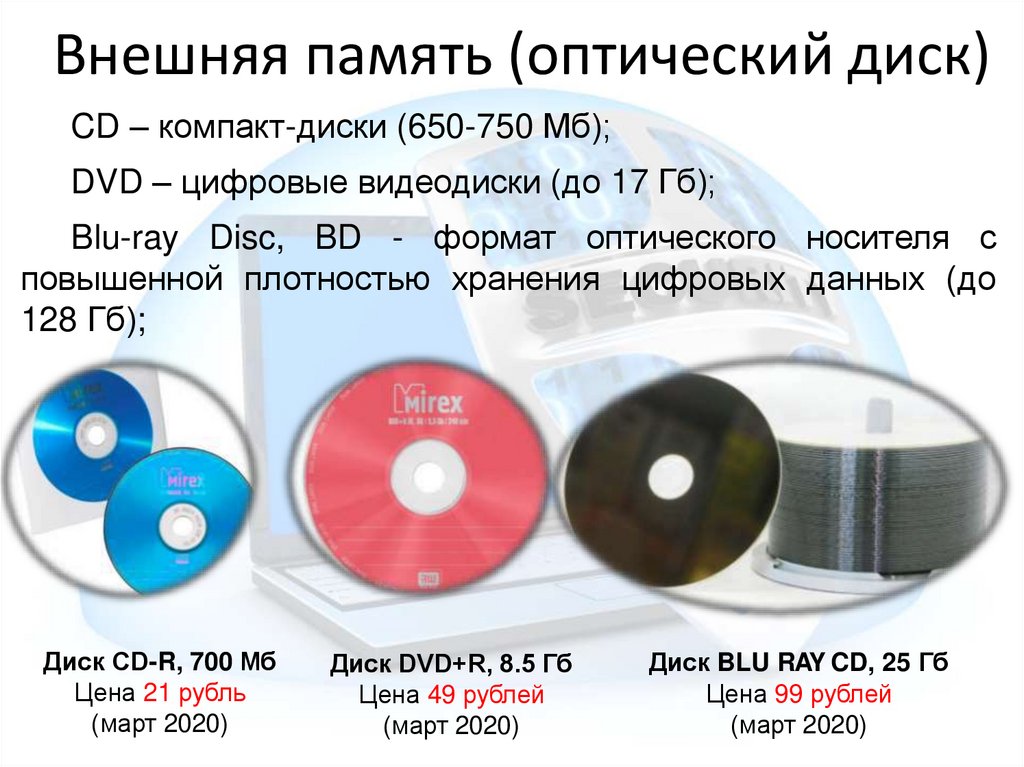

65. Внешняя память (оптический диск)

CD – компакт-диски (650-750 Мб);
DVD – цифровые видеодиски (до 17 Гб);
Blu-ray Disc, BD - формат оптического носителя с
повышенной плотностью хранения цифровых данных (до
128 Гб);
Диск CD-R, 700 Мб
Цена 21 рубль
(март 2020)
Диск DVD+R, 8.5 Гб
Цена 49 рублей
(март 2020)
Диск BLU RAY CD, 25 Гб
Цена 99 рублей
(март 2020)

66. Файловая система

Внешняя память (оптический диск)
Дисковод для оптических дисков

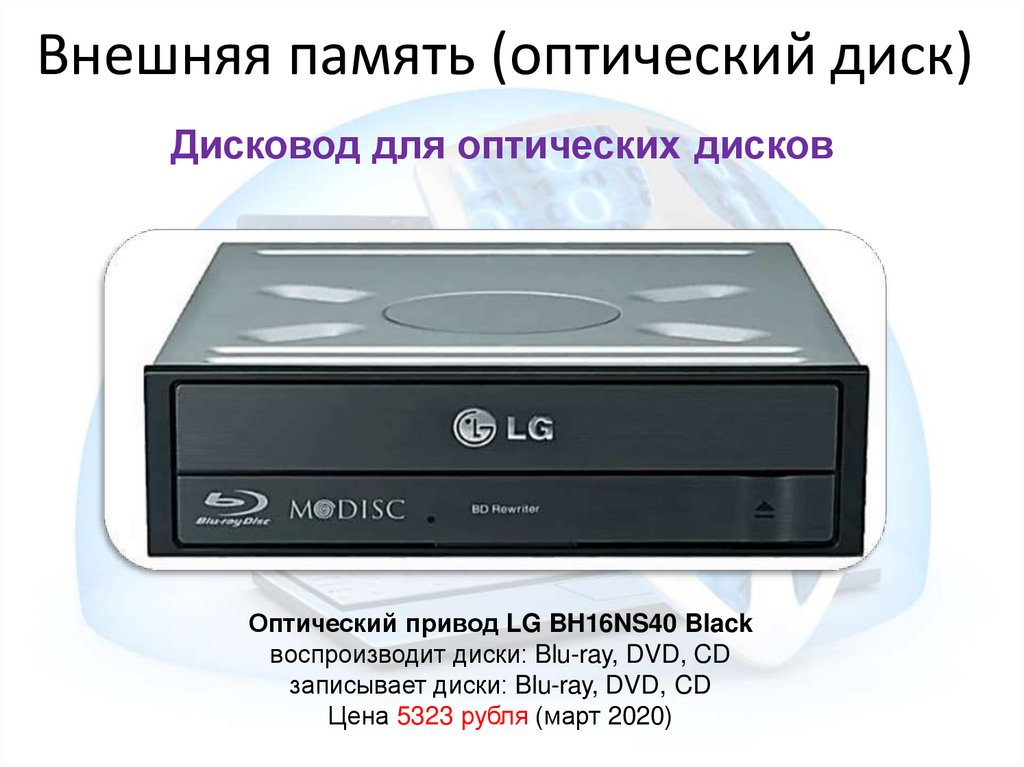

Оптический привод LG BH16NS40 Black
воспроизводит диски: Blu-ray, DVD, CD
записывает диски: Blu-ray, DVD, CD
Цена 5323 рубля (март 2020)

67. Файловая система

Внешняя память (флеш-карта)
Флеш-карта, SD карта, Micro SD карта – внешний
носитель информации среднего объема, представляющий
собой небольшое электронное устройство, заключенное в
пластмассовый корпус.
Подключается к USB порту.
Объем – 16, 32, 64, 128, 256, 512, 1024 Гб.
Флешка Kingston DataTraveler
Ultimate GT 1 TB
Скорость чтения данных: 300 МБ/с
Цена 43999 рублей (март 2020)
Флешка EXPLOYD 560 4GB
Цена 200 рублей (март 2020)

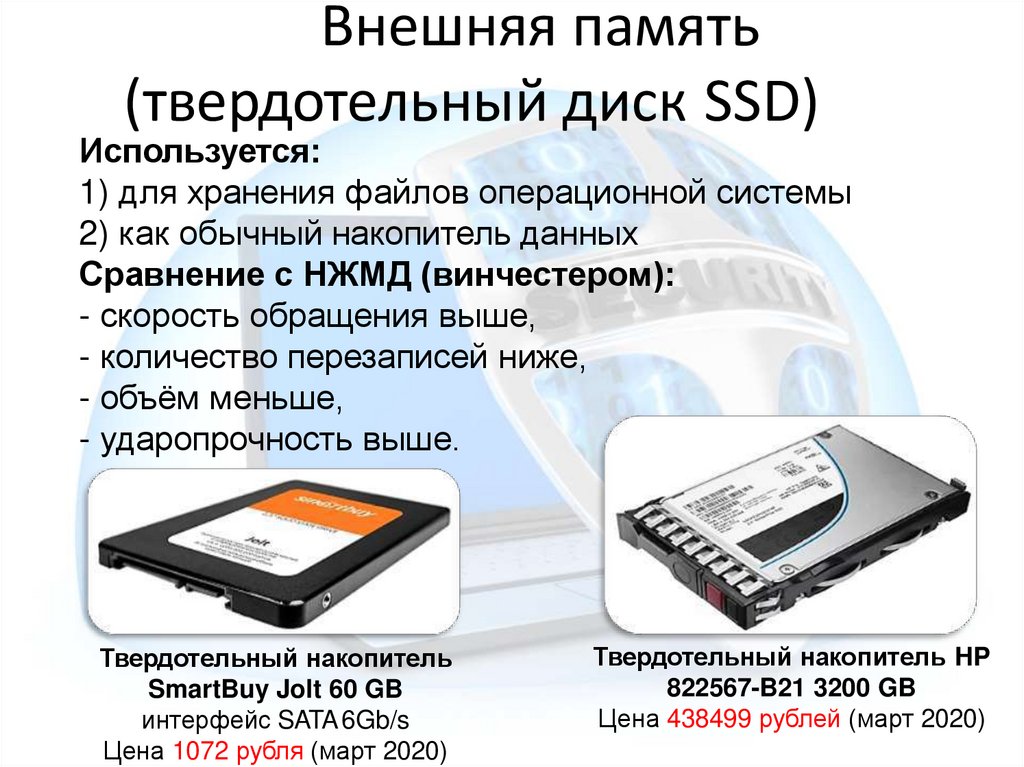

68. Внешняя память (оптический диск)

Внешняя память
(твердотельный диск SSD)
Используется:
1) для хранения файлов операционной системы
2) как обычный накопитель данных
Сравнение с НЖМД (винчестером):
- скорость обращения выше,
- количество перезаписей ниже,
- объём меньше,
- ударопрочность выше.
Твердотельный накопитель
SmartBuy Jolt 60 GB
интерфейс SATA 6Gb/s
Цена 1072 рубля (март 2020)
Твердотельный накопитель HP
822567-B21 3200 GB
Цена 438499 рублей (март 2020)

69. Внешняя память (флеш-карта)

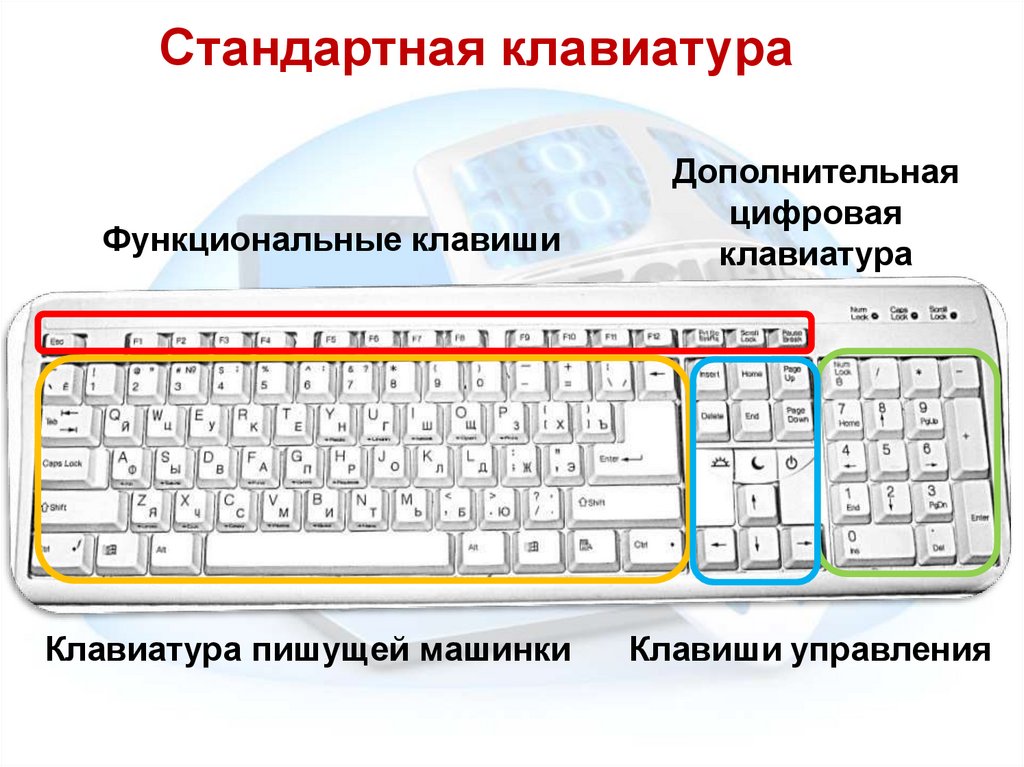

Стандартная клавиатура
Функциональные клавиши
Дополнительная
цифровая
клавиатура
Клавиатура пишущей машинки
Клавиши управления

70. Внешняя память (твердотельный диск SSD)

Сканеры
Сканер – устройство для ввода в компьютер
информации с бумажного носителя в виде графического
изображения.
Сканер
освещает
оригинал,
светочувствительные датчики замеряют отраженный свет.
Интенсивность света преобразуется в электрический
сигнал и код.
Планшетный сканер
Ручной сканер

71. Стандартная клавиатура

Сенсорный экран

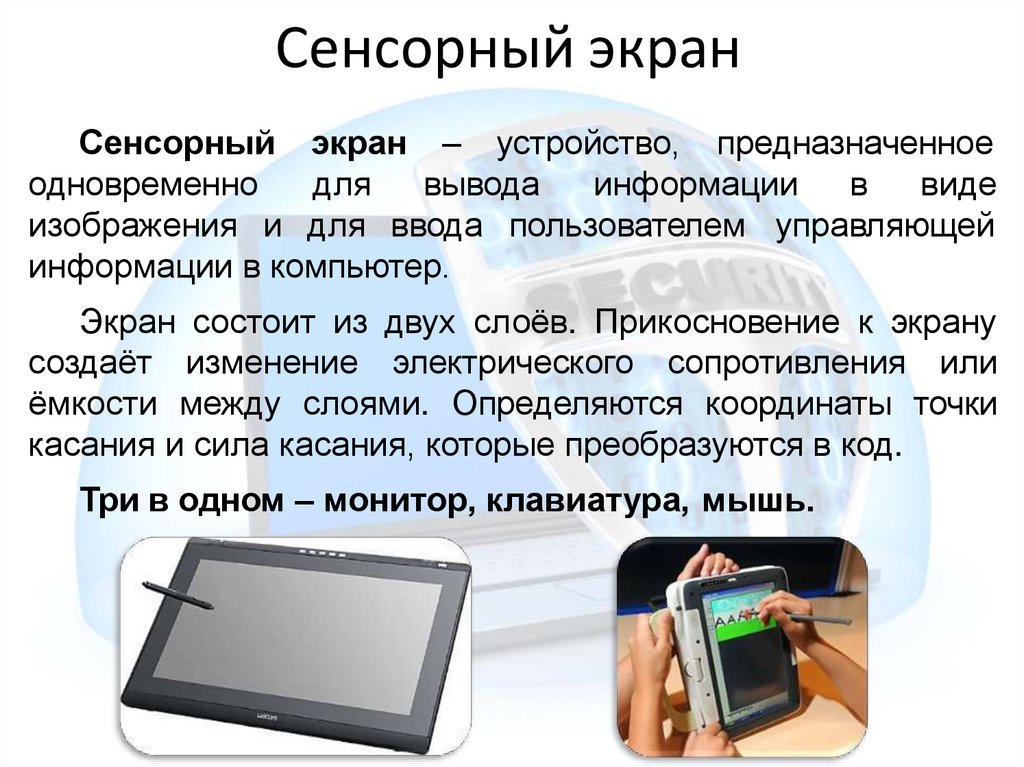

Сенсорный экран – устройство, предназначенное
одновременно
для
вывода
информации
в
виде
изображения и для ввода пользователем управляющей
информации в компьютер.
Экран состоит из двух слоёв. Прикосновение к экрану
создаёт изменение электрического сопротивления или
ёмкости между слоями. Определяются координаты точки
касания и сила касания, которые преобразуются в код.
Три в одном – монитор, клавиатура, мышь.

72. Сканеры

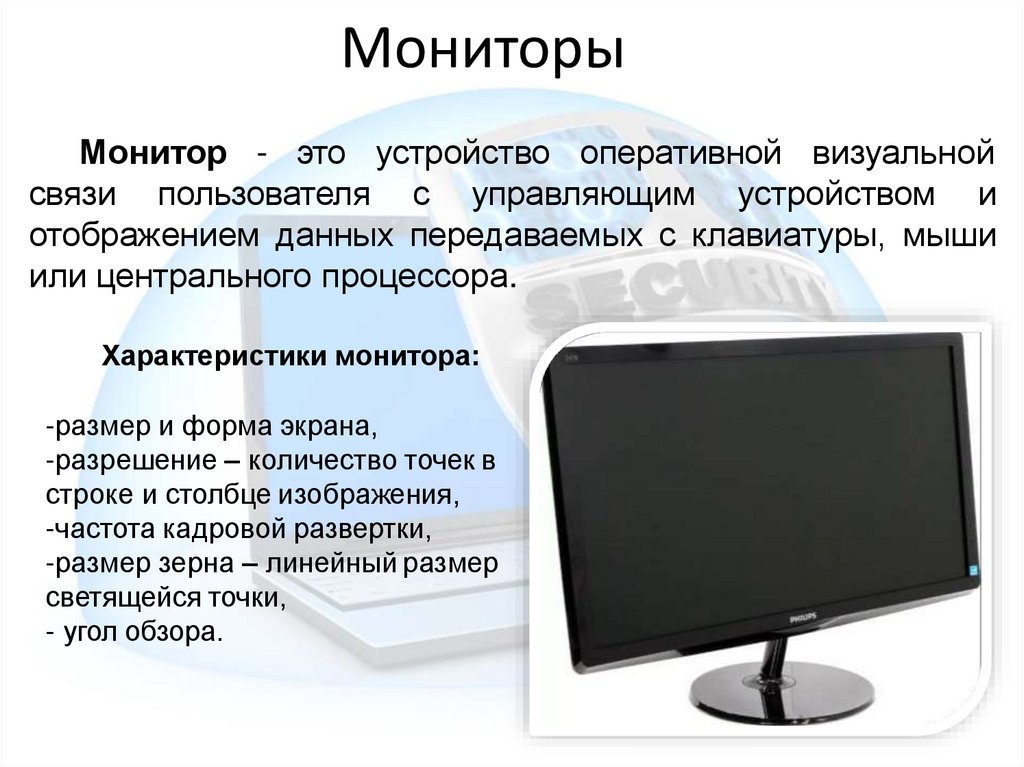

Мониторы
Монитор - это устройство оперативной визуальной
связи пользователя с управляющим устройством и
отображением данных передаваемых с клавиатуры, мыши
или центрального процессора.
Характеристики монитора:
-размер и форма экрана,
-разрешение – количество точек в
строке и столбце изображения,
-частота кадровой развертки,
-размер зерна – линейный размер
светящейся точки,
- угол обзора.

73. Сенсорный экран

Принтеры
Принтер - устройство вывода из компьютера
информации в виде печатных копий текста или графики.
Виды принтеров:
Матричные,
Струйные,
Лазерные.
Плоттер (графопостроитель) - устройство, которое
выводит информацию из компьютера в виде графиков,
рисунков или диаграмм. Нанесение краски на различные
участки поверхности производится выборочно, как пером,
в зависимости от содержания изображения.

74. Мониторы

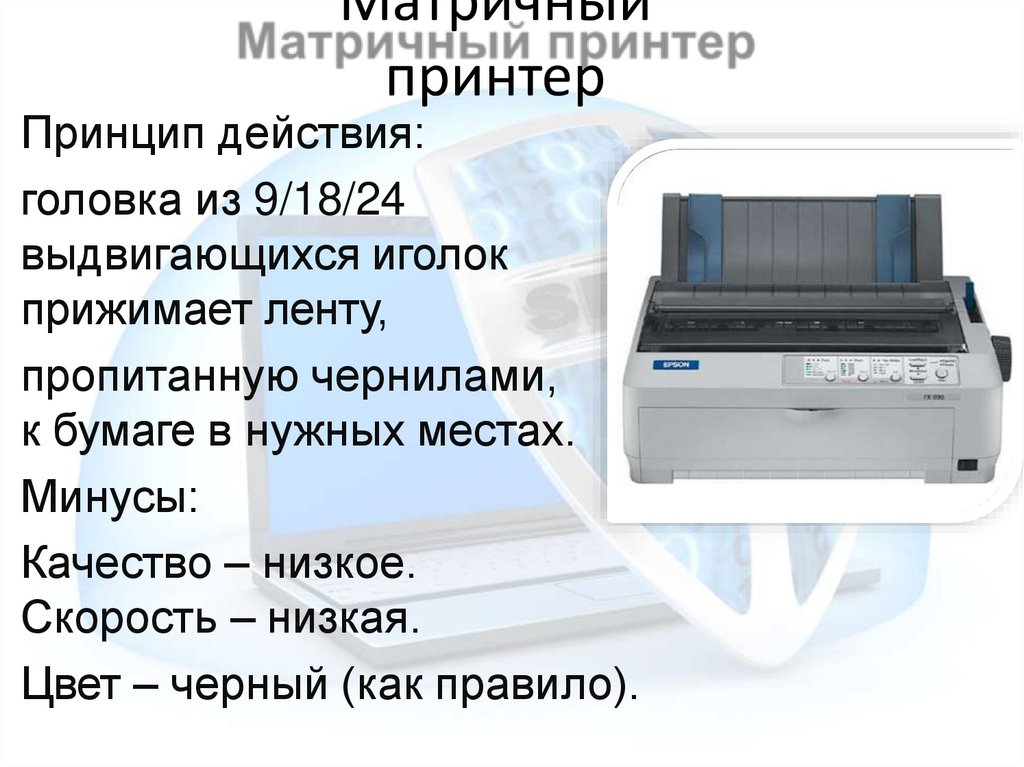

Матричный
принтер
Принцип действия:
головка из 9/18/24
выдвигающихся иголок
прижимает ленту,
пропитанную чернилами,
к бумаге в нужных местах.
Минусы:
Качество – низкое.
Скорость – низкая.
Цвет – черный (как правило).

75. Принтеры

Струйный принтер
Принцип действия:
при нагревании или
под давлением
из ёмкости с чернилами
через отверстия в печатной
головке (сопла)
тонкие струйки вылетают
на бумагу и формируют цветные точки
Плюсы - качество – высокое, скорость –
средняя, цвет любой.
Минусы – дорогие картриджи.

76. Матричный принтер

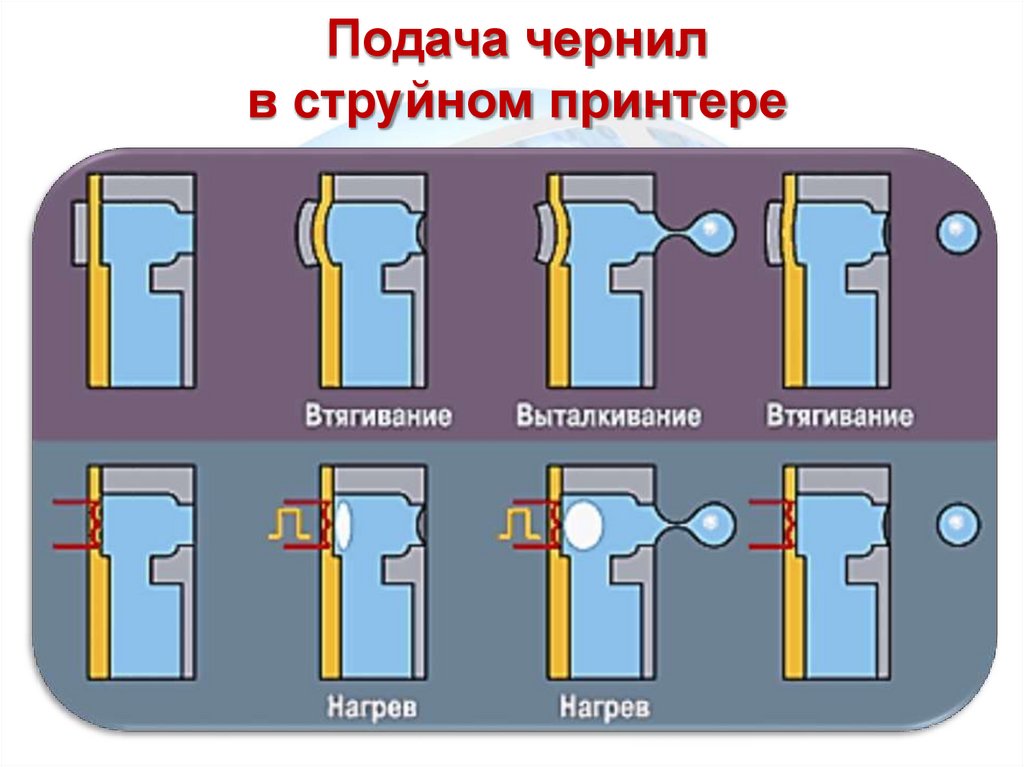

Подача чернил
в струйном принтере

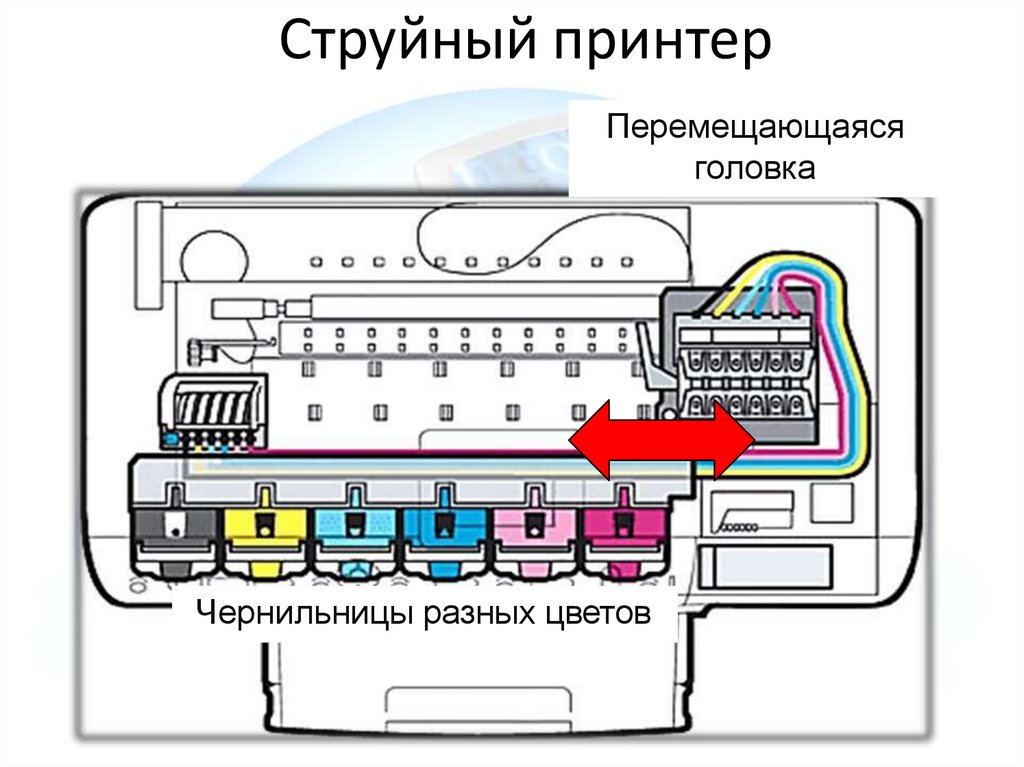

77. Струйный принтер

Перемещающаяся
головка
Чернильницы разных цветов

78. Подача чернил в струйном принтере

Лазерный принтер
Принцип действия:
1.Лазерный луч создаёт
электрические заряды
на поверхности барабана.
2.К наэлектризованным
местам притягивается
угольный порошок (тонер).
3. Затем барабан соприкасается с бумагой
4. Нагрев запекает тонер на волокнах бумаги.
Плюсы - качество печати высокое, скорость –
высокая. Цвет тонера – черный.

79. Струйный принтер

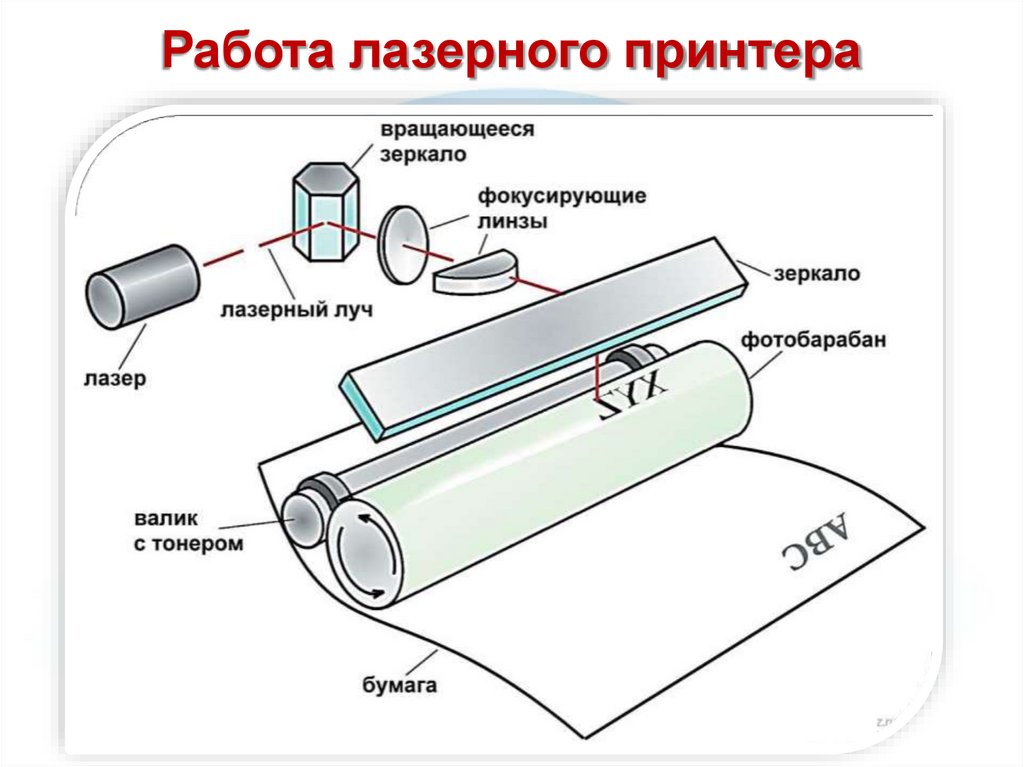

Работа лазерного принтера

80. Лазерный принтер

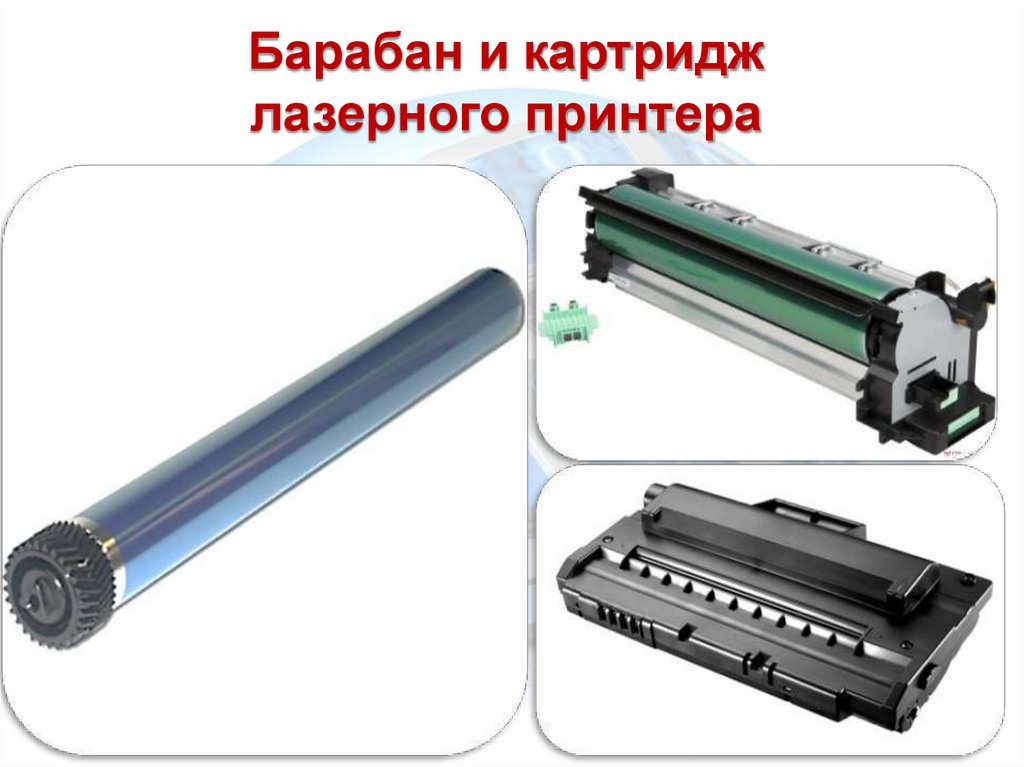

Барабан и картридж
лазерного принтера

81. Работа лазерного принтера

Плоттер
Плоттер (графопостроитель) - устройство,
которое выводит информацию из компьютера на
лист в виде графиков, рисунков или диаграмм
Нанесение краски на различные участки
поверхности производится выборочно, как пером,
в зависимости от содержания изображения.

82. Барабан и картридж лазерного принтера

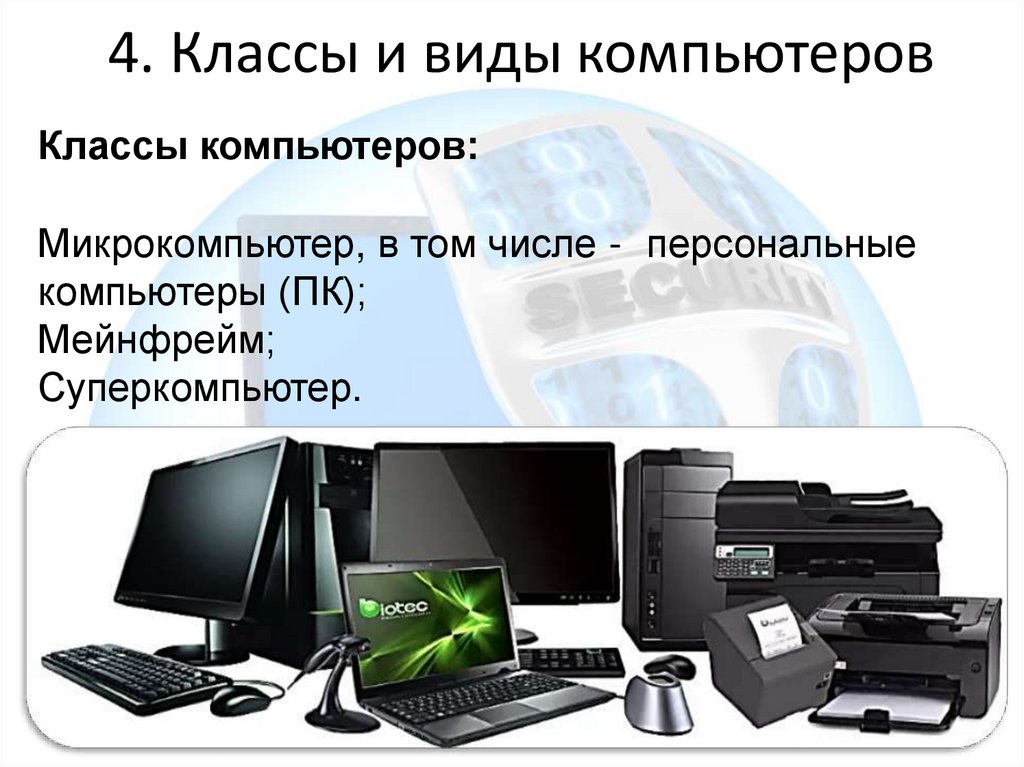

4. Классы и виды компьютеров
Классы компьютеров:
Микрокомпьютер, в том числе - персональные
компьютеры (ПК);
Мейнфрейм;
Суперкомпьютер.

83. Плоттер

Микрокомпьютер
Микрокомпьютер (МК) - это компьютер, в котором
центральный
процессор
выполнен
в
виде
микропроцессора, т.е. одной микросхемы
компьютер
(ПК)
это
Персональный
универсального
назначения,
микрокомпьютер
управляемый одним пользователем.

84. 4. Классы и виды компьютеров

Микрокомпьютер
Персональный компьютер (ПК) (англ. personal
computer,
PC),
ПЭВМ
(персональная
электронновычислительная машина) - настольная микро-ЭВМ,
имеющая эксплуатационные характеристики бытового
прибора и универсальные функциональные возможности.
Согласно ГОСТ 27201-87(с изм. от 12.09.2018), ПК
применяются как средства массовой автоматизации (в
основном для создания на их основе автоматизированных
рабочих мест) в социальной и производственных сферах
деятельности в различных областях народного хозяйства и
предназначенные для пользователей, не обладающих
специальными знаниями в области вычислительной
техники и программирования.

85. Микрокомпьютер

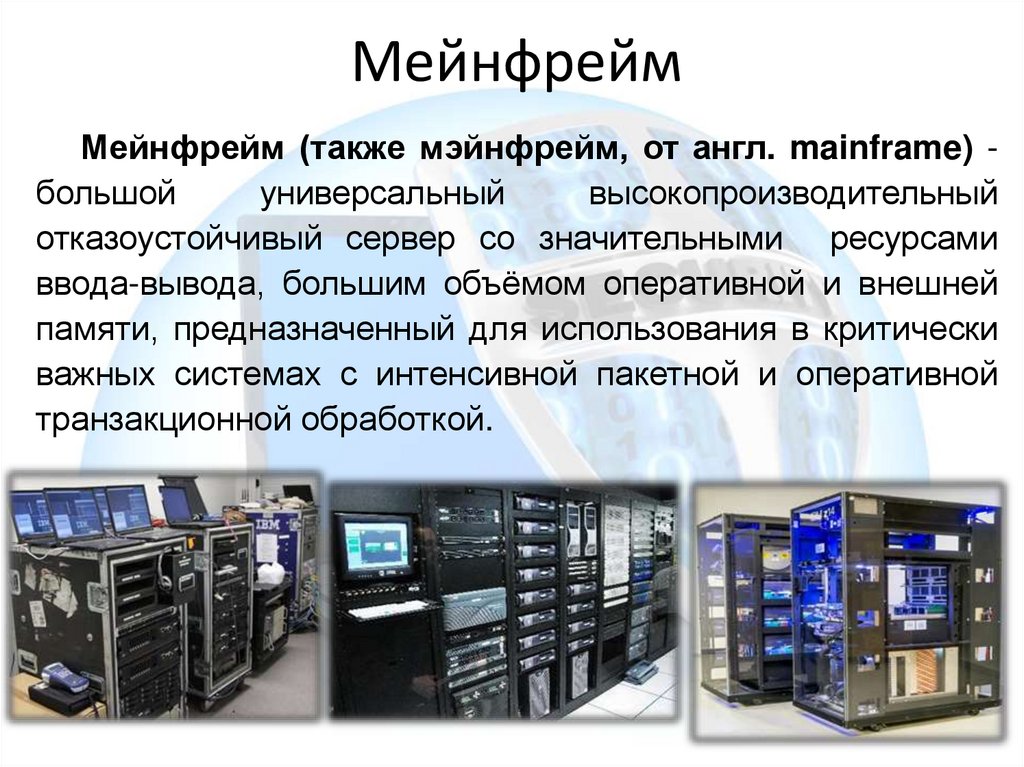

Мейнфрейм
Мейнфрейм (также мэйнфрейм, от англ. mainframe) большой
универсальный
высокопроизводительный
отказоустойчивый сервер со значительными ресурсами
ввода-вывода, большим объёмом оперативной и внешней
памяти, предназначенный для использования в критически
важных системах с интенсивной пакетной и оперативной
транзакционной обработкой.
