Подключение сетевых компонентов. Основные виды кабелей

1. ПОДКЛЮЧЕНИЕ СЕТЕВЫХ КОМПОНЕНТОВ

ОСНОВНЫЕ ВИДЫ КАБЕЛЕЙ

2. Основные виды кабелей

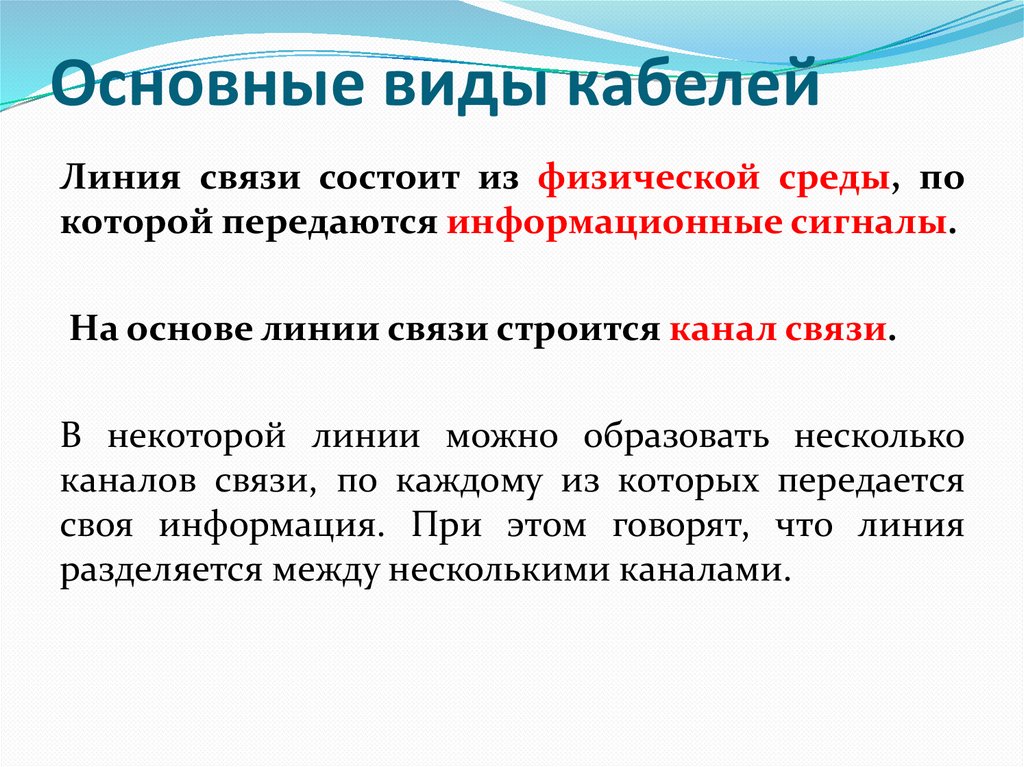

Линия связи состоит из физической среды, по
которой передаются информационные сигналы.
На основе линии связи строится канал связи.
В некоторой линии можно образовать несколько
каналов связи, по каждому из которых передается
своя информация. При этом говорят, что линия
разделяется между несколькими каналами.

3.

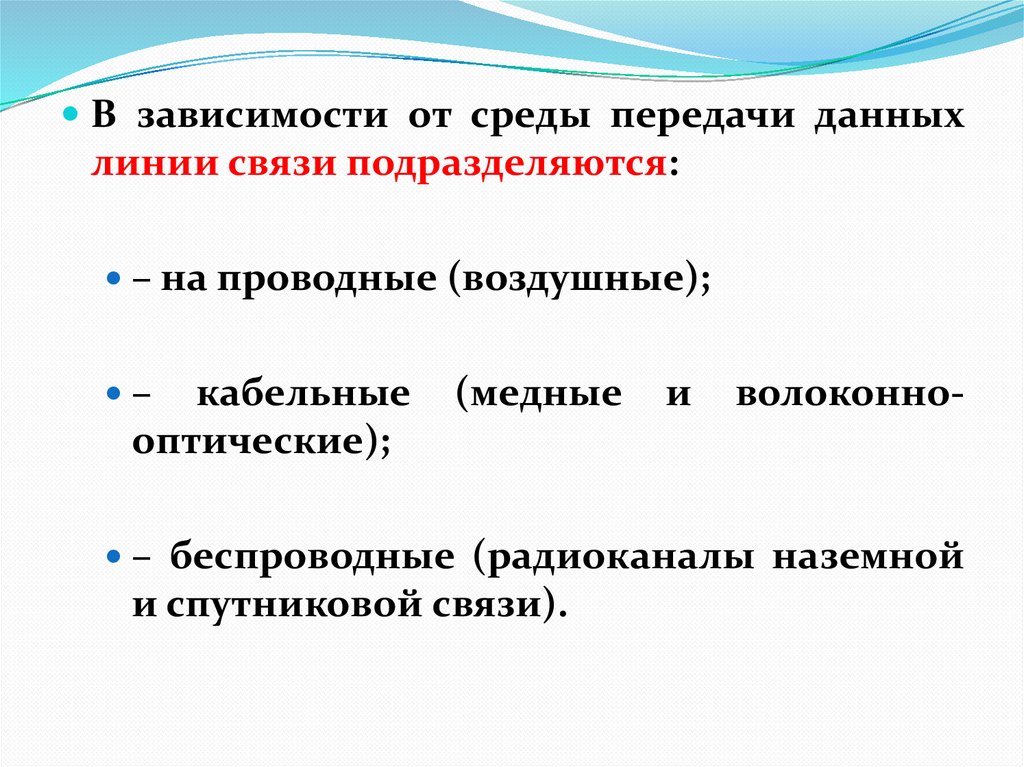

В зависимости от среды передачи данных
линии связи подразделяются:
– на проводные (воздушные);
–
кабельные
оптические);
(медные
и
волоконно-
– беспроводные (радиоканалы наземной
и спутниковой связи).

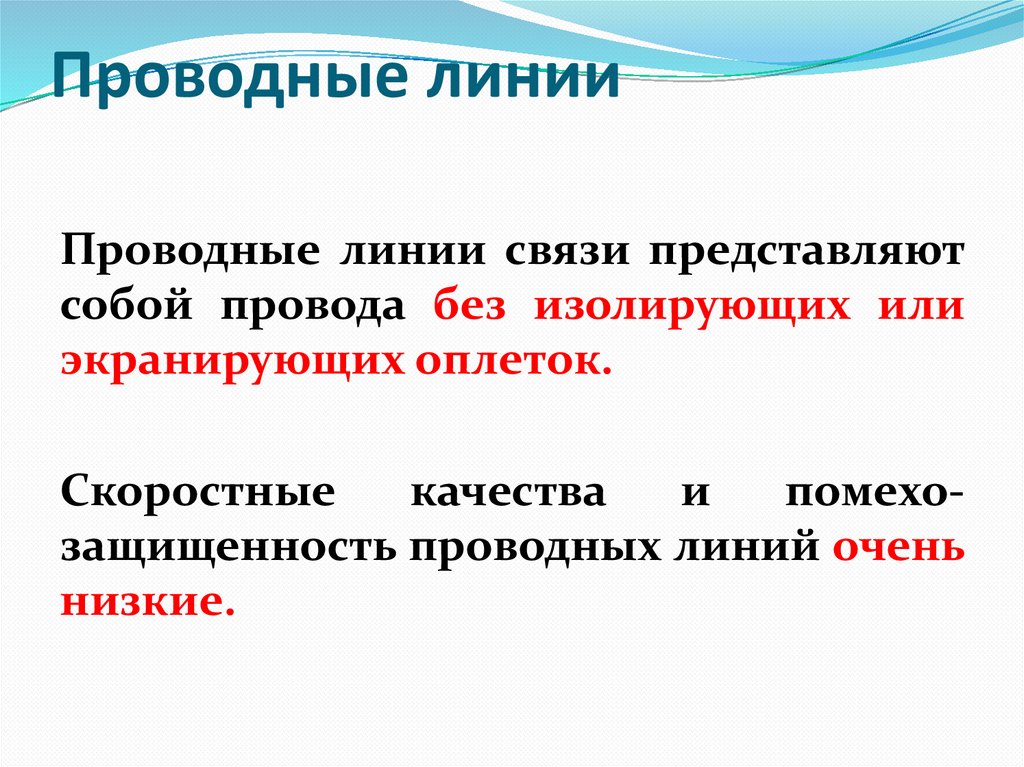

4. Проводные линии

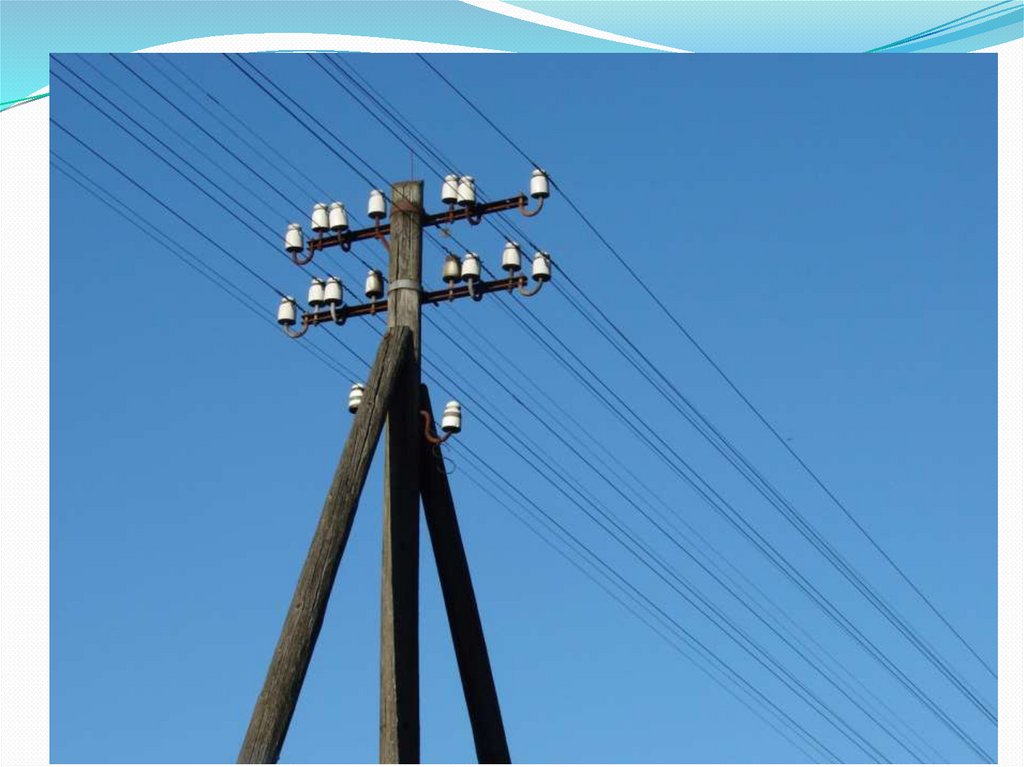

Проводные линии связи представляют
собой провода без изолирующих или
экранирующих оплеток.
Скоростные
качества
и
помехозащищенность проводных линий очень
низкие.

5.

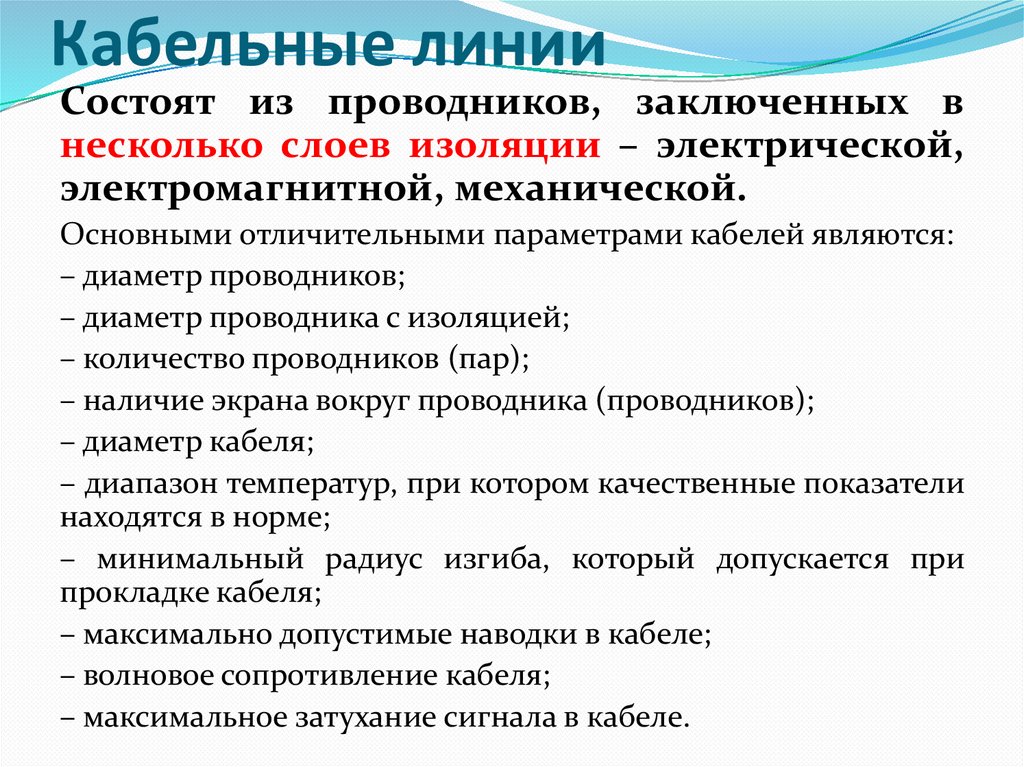

6. Кабельные линии

Состоят из проводников, заключенных в
несколько слоев изоляции – электрической,
электромагнитной, механической.
Основными отличительными параметрами кабелей являются:
– диаметр проводников;
– диаметр проводника с изоляцией;
– количество проводников (пар);
– наличие экрана вокруг проводника (проводников);
– диаметр кабеля;
– диапазон температур, при котором качественные показатели
находятся в норме;
– минимальный радиус изгиба, который допускается при
прокладке кабеля;
– максимально допустимые наводки в кабеле;
– волновое сопротивление кабеля;
– максимальное затухание сигнала в кабеле.

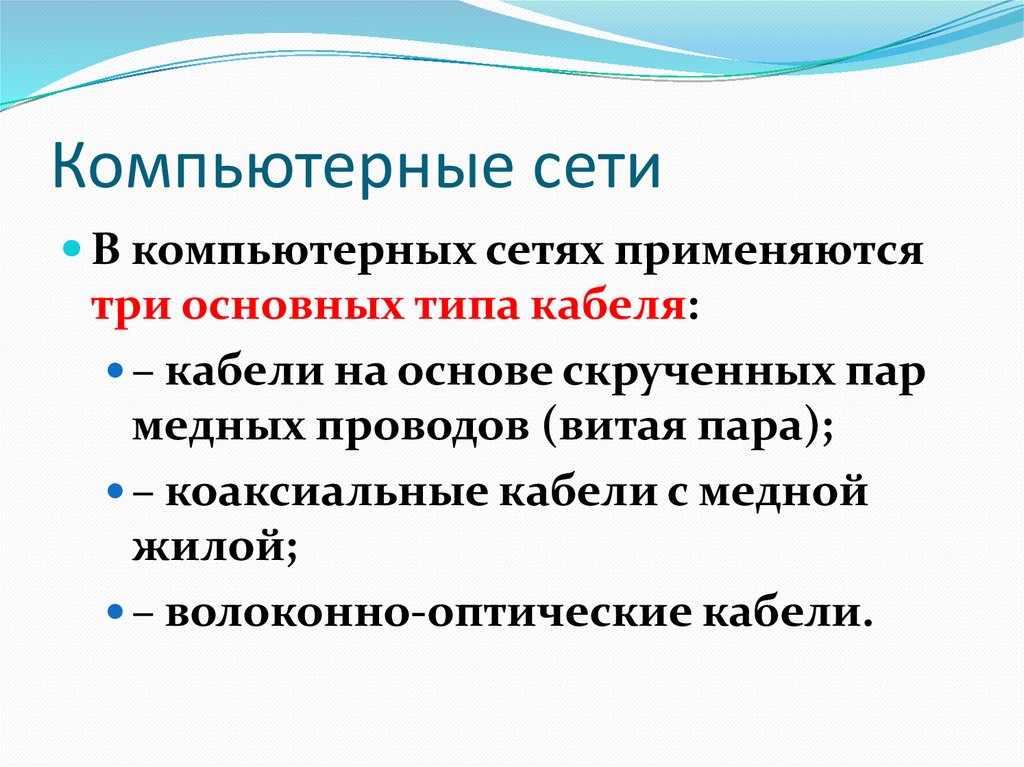

7. Компьютерные сети

В компьютерных сетях применяются
три основных типа кабеля:
– кабели на основе скрученных пар
медных проводов (витая пара);
– коаксиальные кабели с медной
жилой;
– волоконно-оптические кабели.

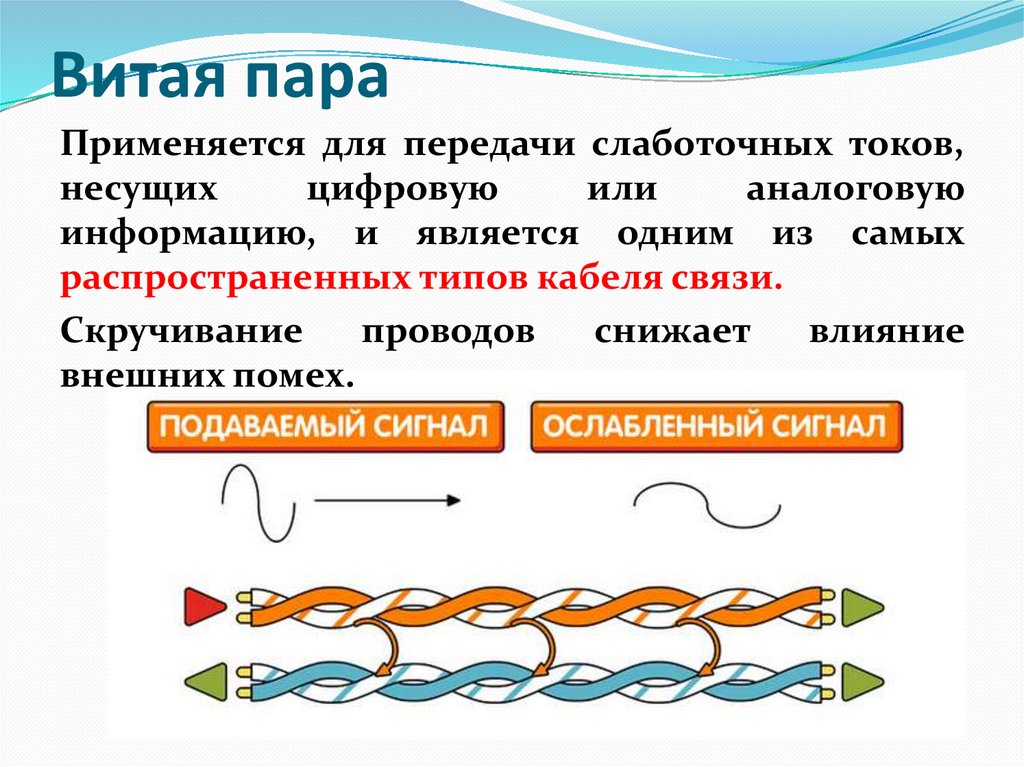

8. Витая пара

Применяется для передачи слаботочных токов,
несущих
цифровую
или
аналоговую
информацию, и является одним из самых
распространенных типов кабеля связи.
Скручивание
проводов
снижает
влияние
внешних помех.

9.

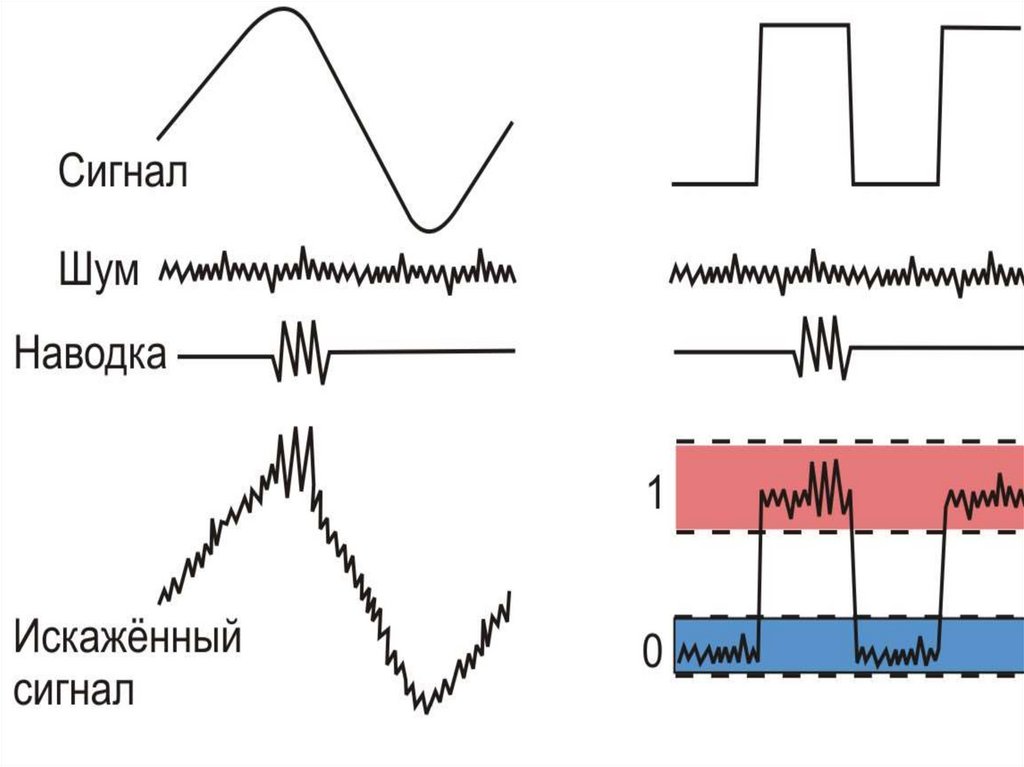

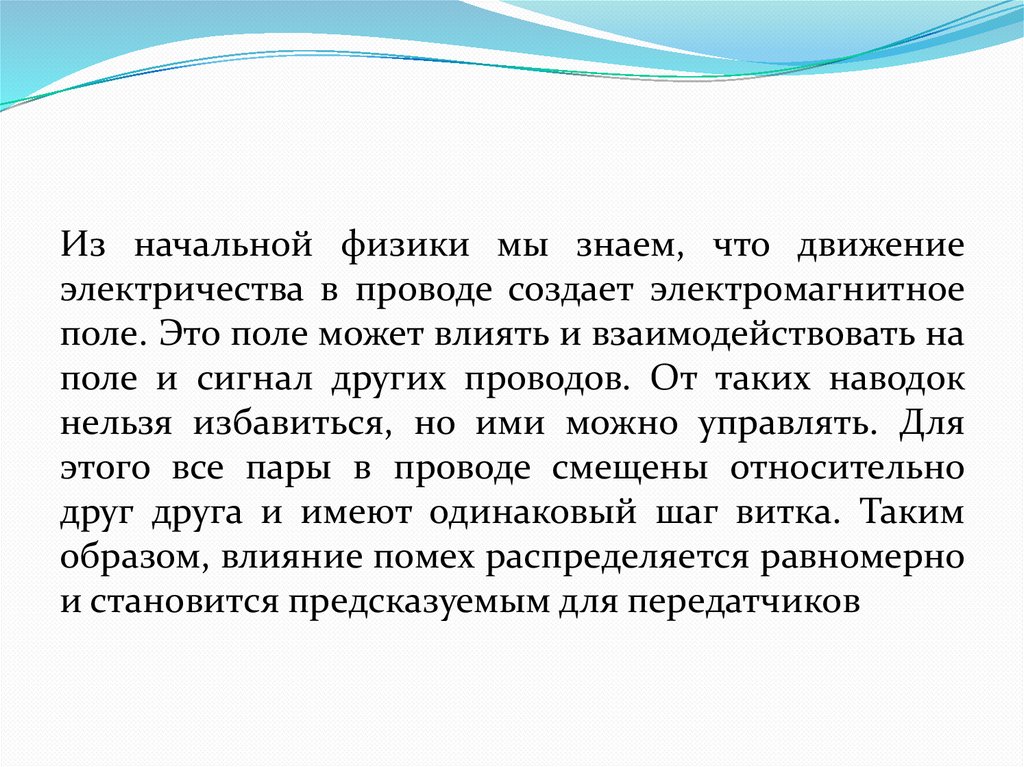

Из начальной физики мы знаем, что движение
электричества в проводе создает электромагнитное
поле. Это поле может влиять и взаимодействовать на
поле и сигнал других проводов. От таких наводок
нельзя избавиться, но ими можно управлять. Для
этого все пары в проводе смещены относительно
друг друга и имеют одинаковый шаг витка. Таким
образом, влияние помех распределяется равномерно
и становится предсказуемым для передатчиков

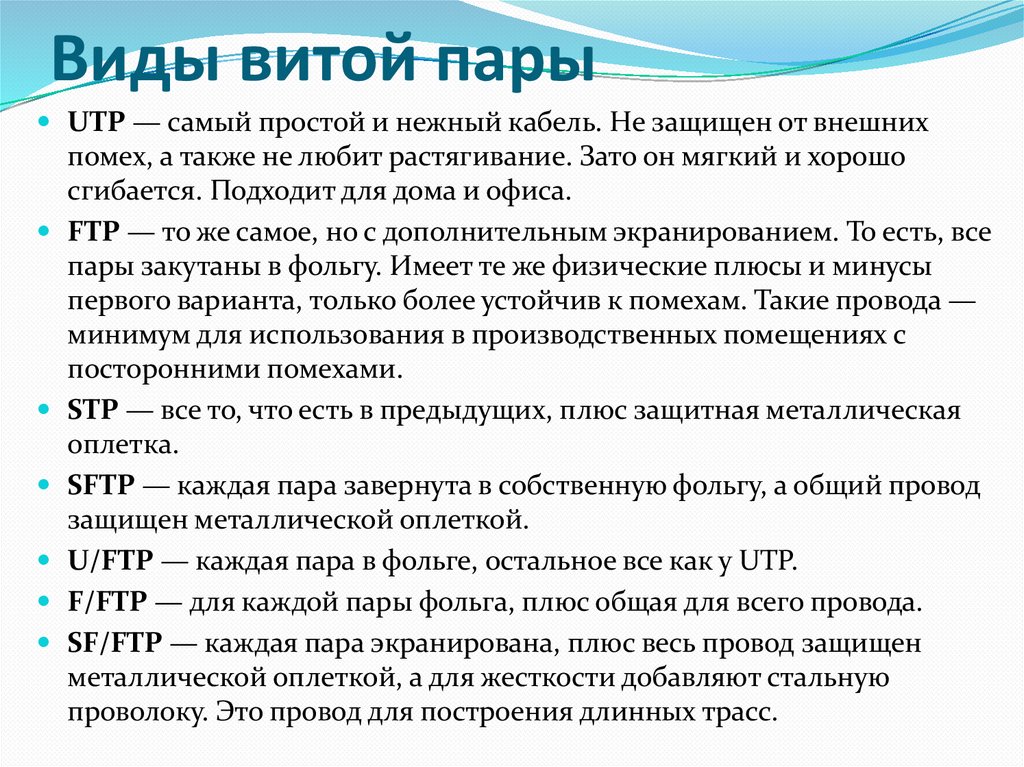

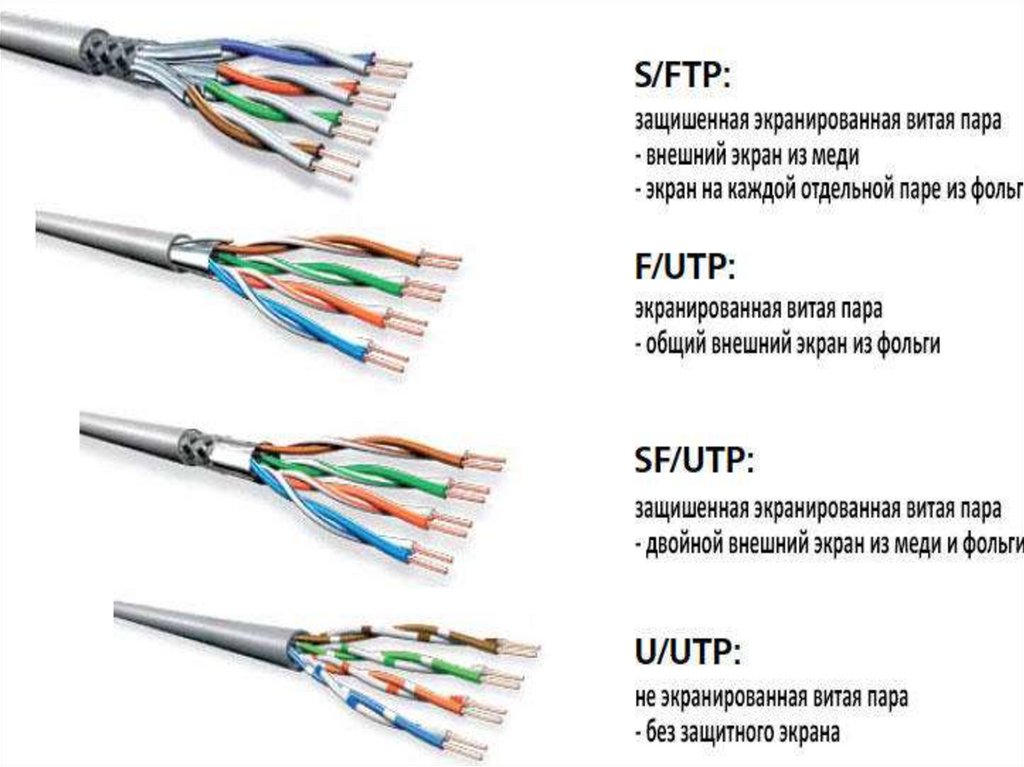

10. Виды витой пары

UTP — самый простой и нежный кабель. Не защищен от внешних
помех, а также не любит растягивание. Зато он мягкий и хорошо
сгибается. Подходит для дома и офиса.
FTP — то же самое, но с дополнительным экранированием. То есть, все
пары закутаны в фольгу. Имеет те же физические плюсы и минусы
первого варианта, только более устойчив к помехам. Такие провода —
минимум для использования в производственных помещениях с
посторонними помехами.
STP — все то, что есть в предыдущих, плюс защитная металлическая
оплетка.
SFTP — каждая пара завернута в собственную фольгу, а общий провод
защищен металлической оплеткой.
U/FTP — каждая пара в фольге, остальное все как у UTP.
F/FTP — для каждой пары фольга, плюс общая для всего провода.
SF/FTP — каждая пара экранирована, плюс весь провод защищен
металлической оплеткой, а для жесткости добавляют стальную
проволоку. Это провод для построения длинных трасс.

11.

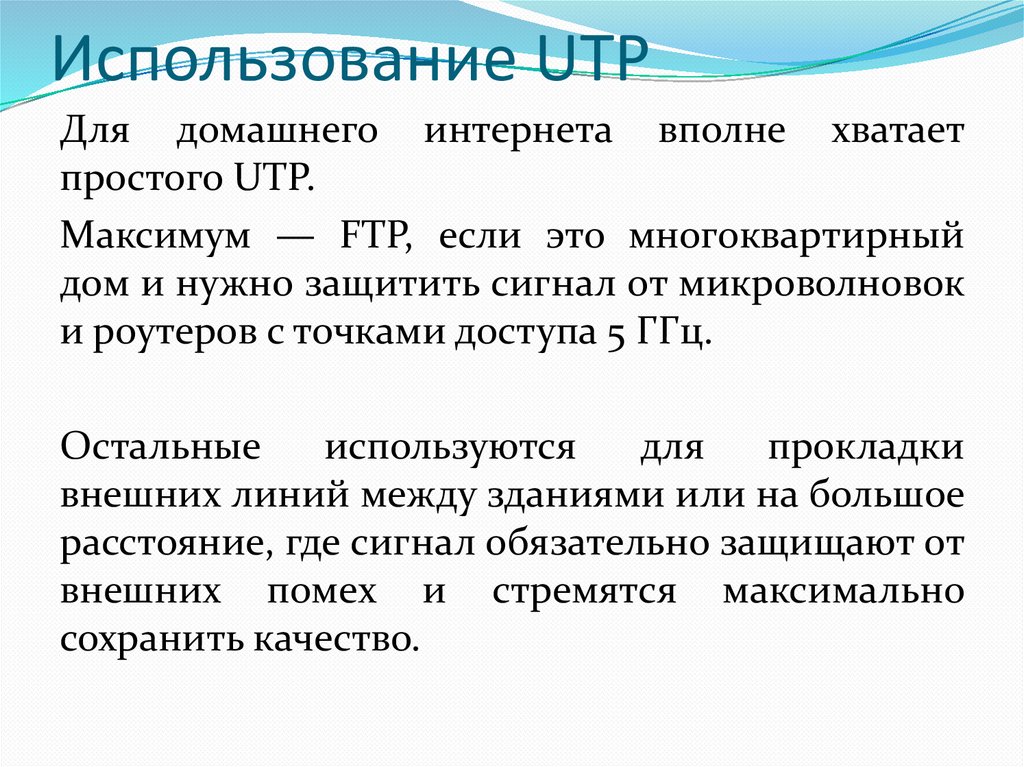

12. Использование UTP

Для домашнего интернета вполне хватает
простого UTP.
Максимум — FTP, если это многоквартирный
дом и нужно защитить сигнал от микроволновок
и роутеров с точками доступа 5 ГГц.
Остальные
используются
для
прокладки
внешних линий между зданиями или на большое
расстояние, где сигнал обязательно защищают от
внешних помех и стремятся максимально
сохранить качество.

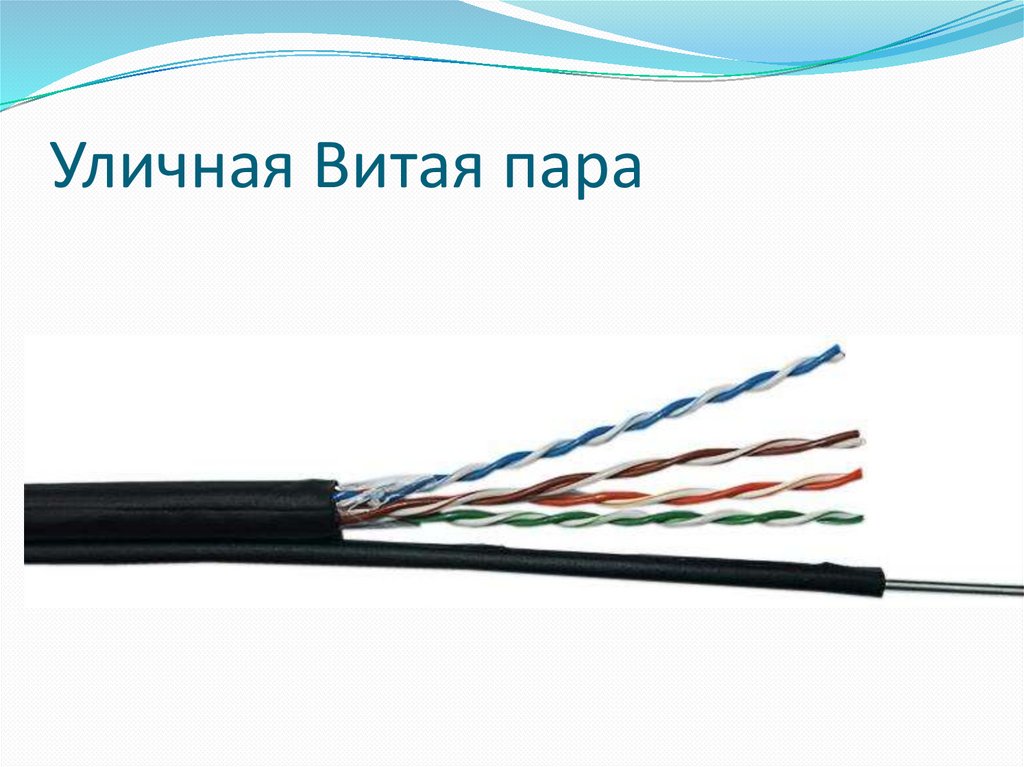

13. Уличная Витая пара

14.

15.

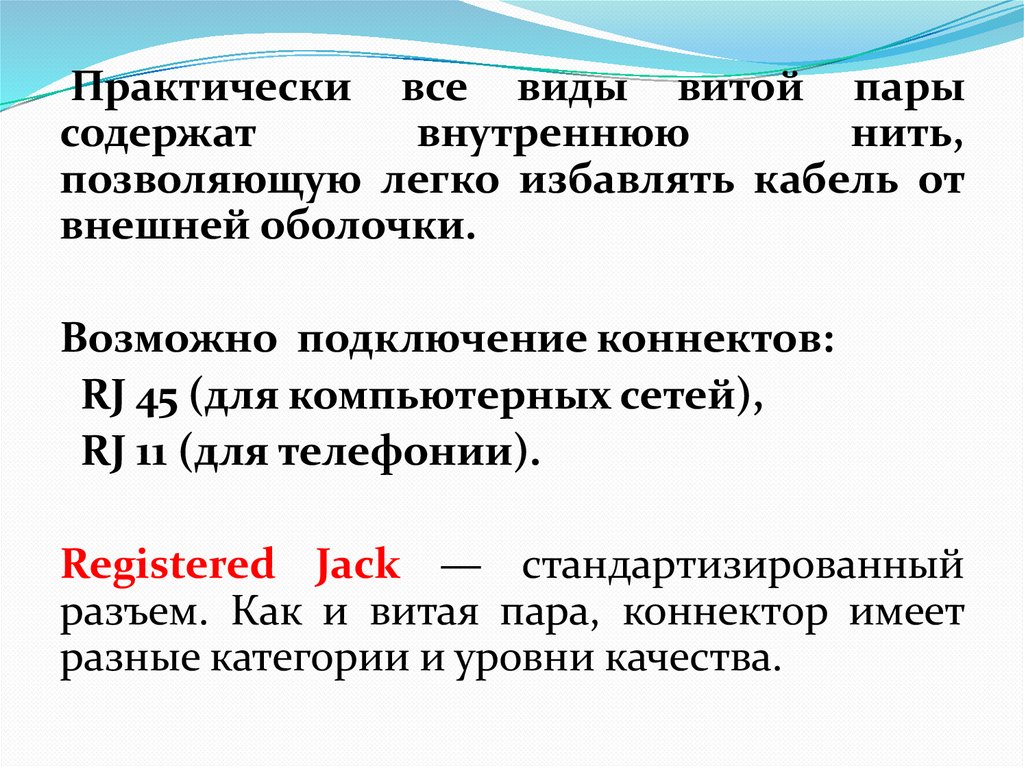

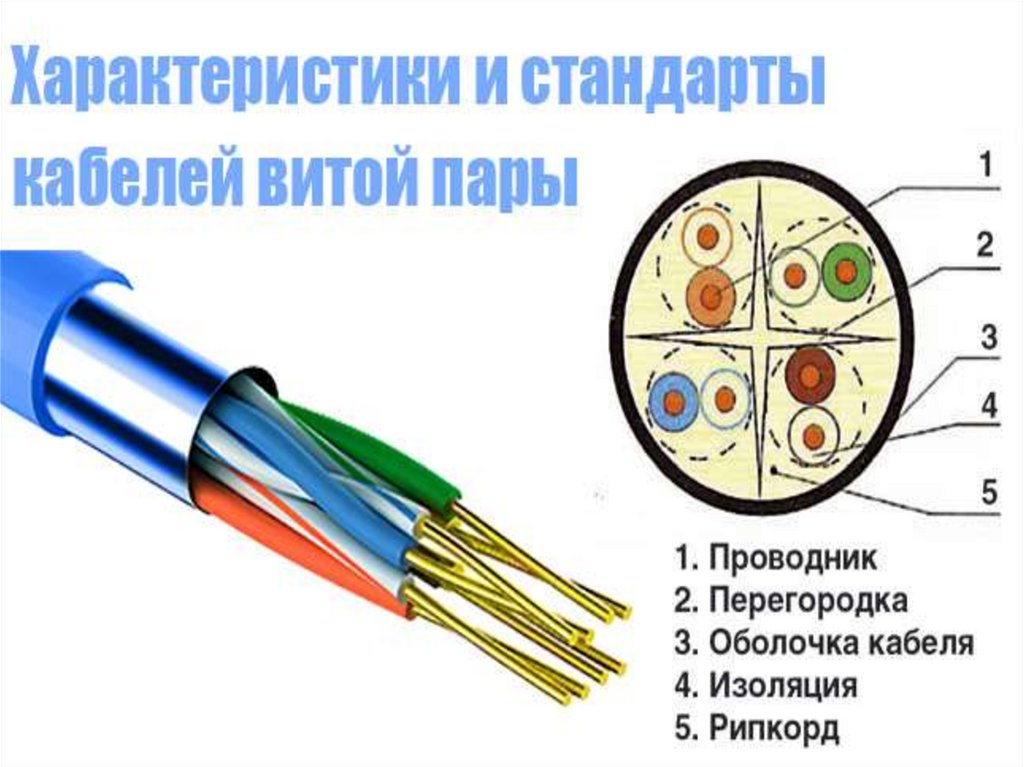

Практически все виды витой пары
содержат
внутреннюю
нить,
позволяющую легко избавлять кабель от
внешней оболочки.
Возможно подключение коннектов:
RJ 45 (для компьютерных сетей),
RJ 11 (для телефонии).
Registered Jack — стандартизированный
разъем. Как и витая пара, коннектор имеет
разные категории и уровни качества.

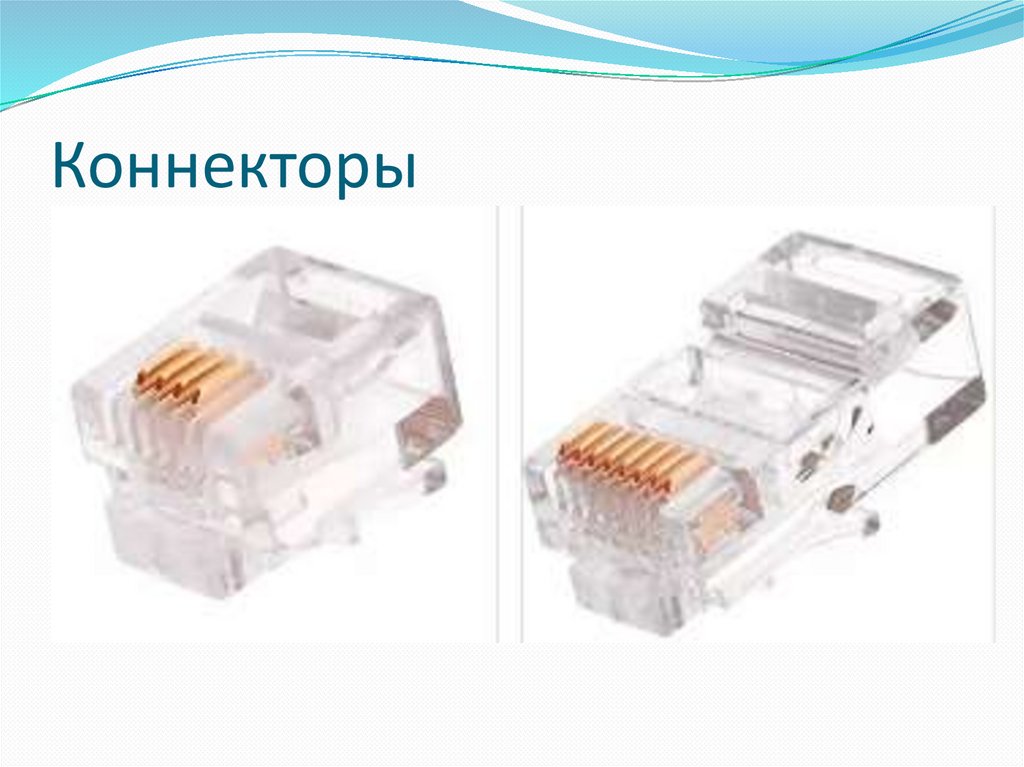

16. Коннекторы

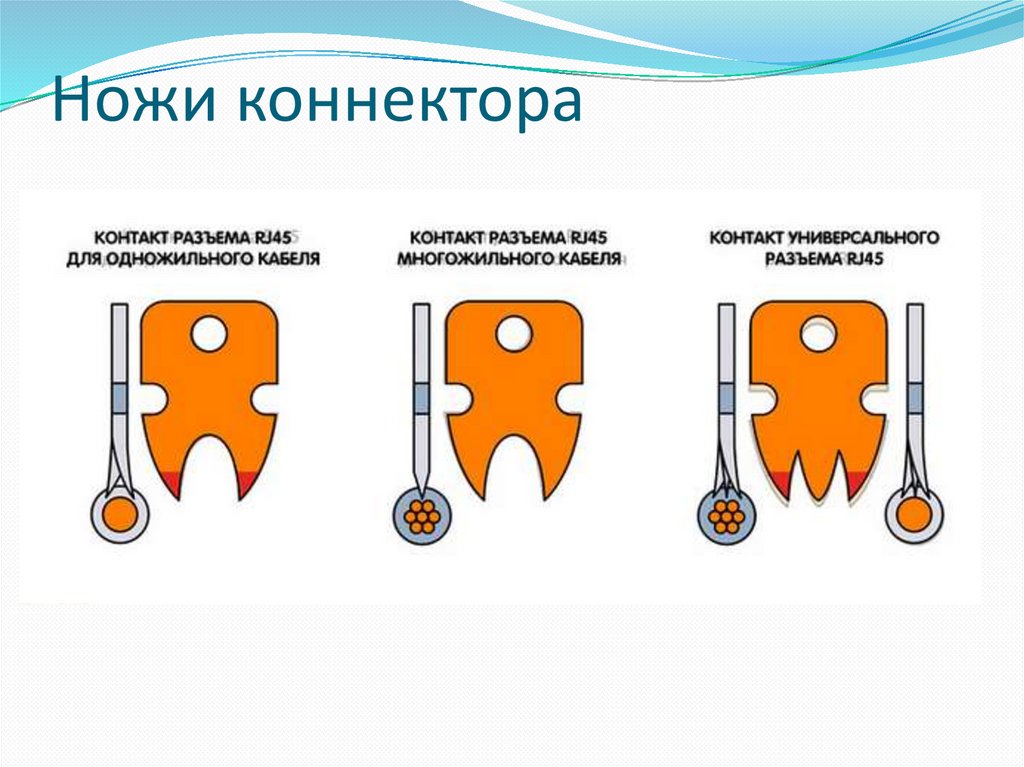

17. Ножи коннектора

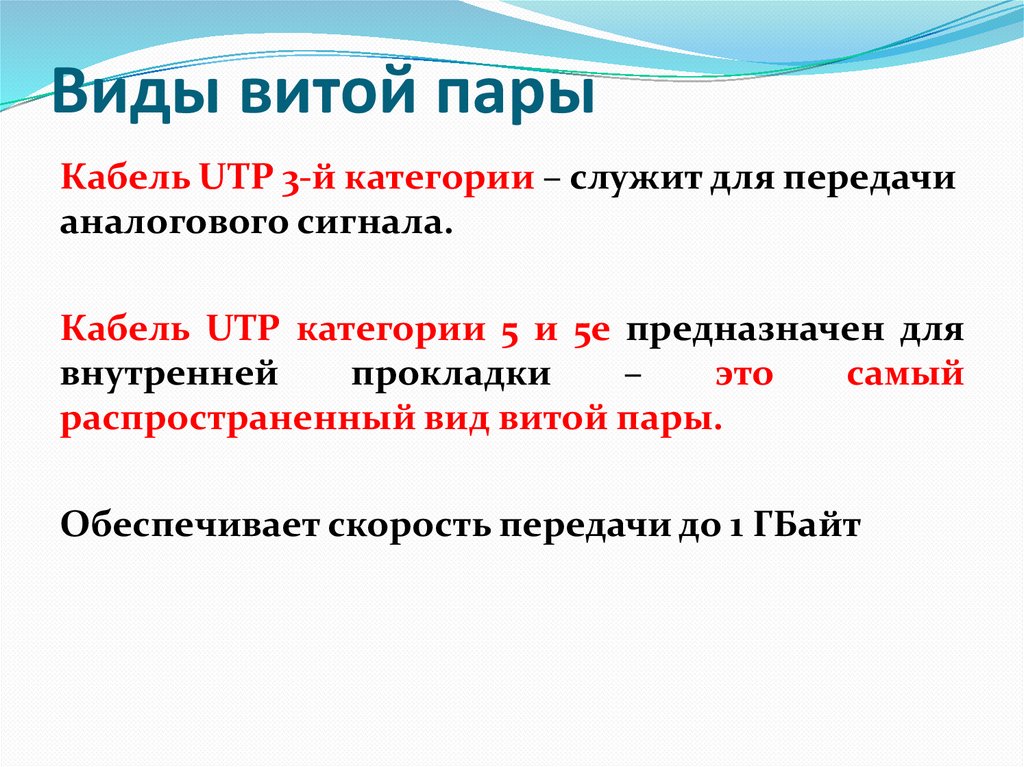

18. Виды витой пары

Кабель UTP 3-й категории – служит для передачи
аналогового сигнала.
Кабель UTP категории 5 и 5е предназначен для
внутренней
прокладки
–
это
самый
распространенный вид витой пары.
Обеспечивает скорость передачи до 1 ГБайт

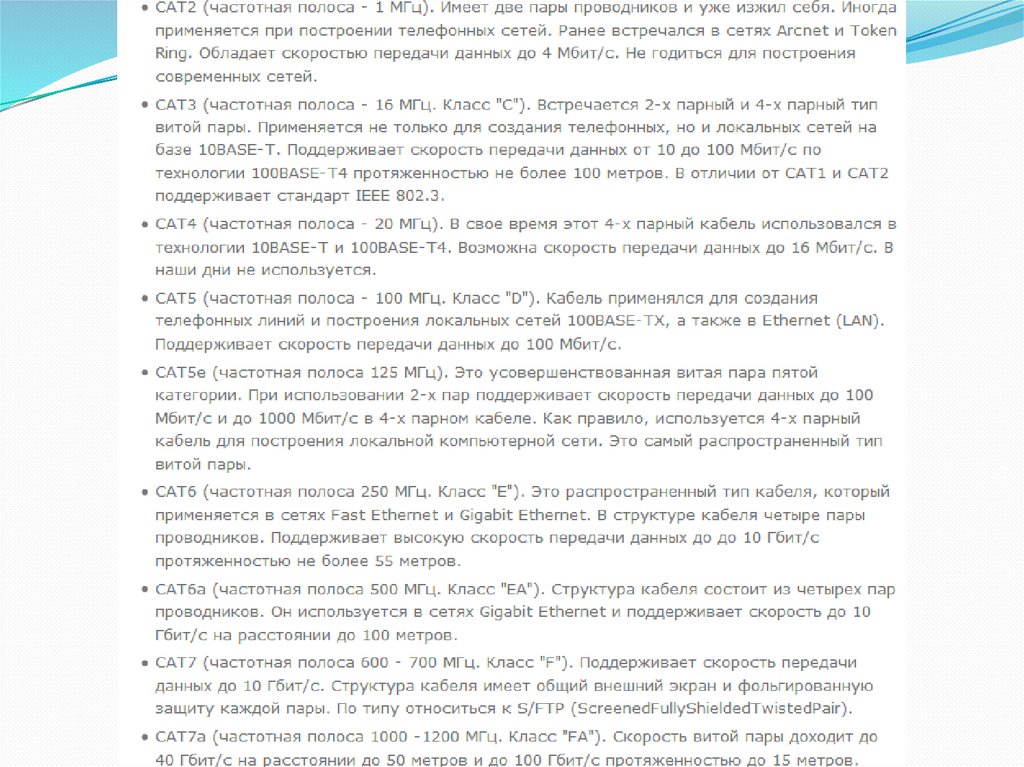

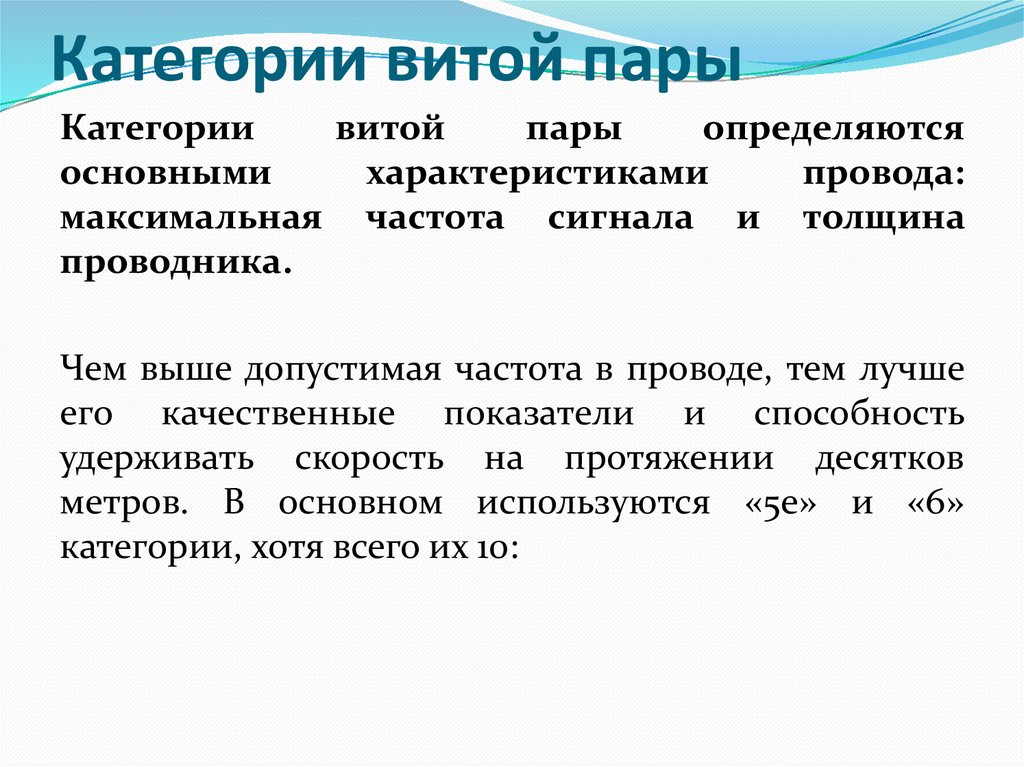

19. Категории витой пары

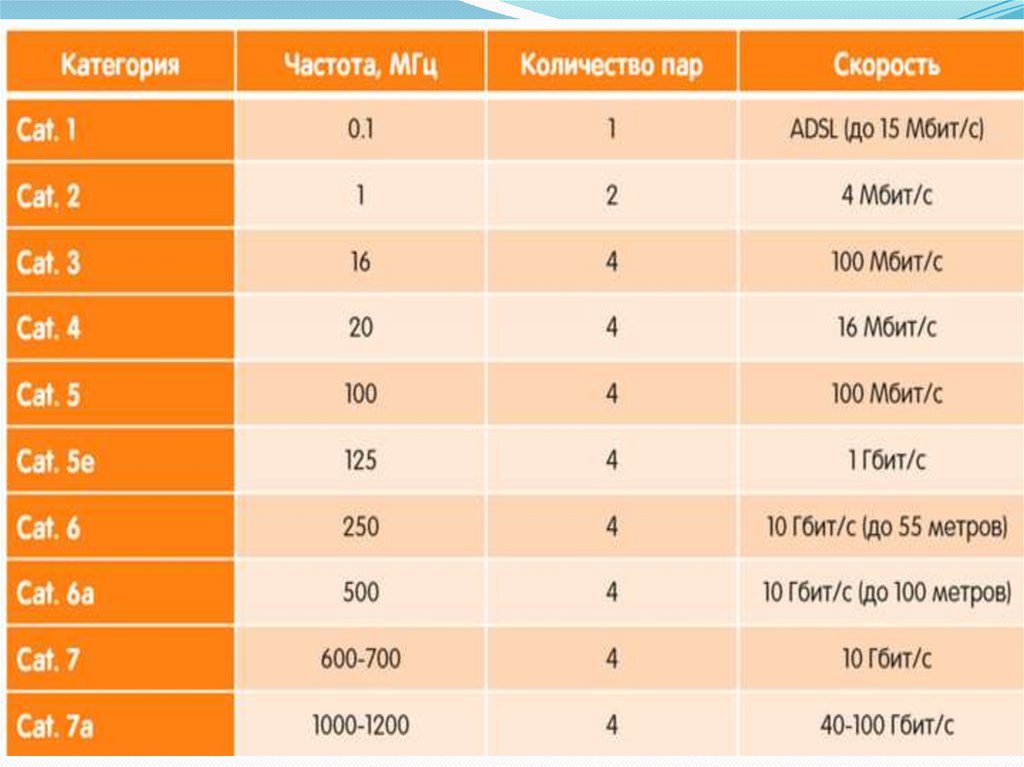

Категории
витой
пары
определяются
основными
характеристиками
провода:
максимальная частота сигнала и толщина
проводника.
Чем выше допустимая частота в проводе, тем лучше
его качественные показатели и способность
удерживать скорость на протяжении десятков
метров. В основном используются «5e» и «6»
категории, хотя всего их 10:

20.

21.

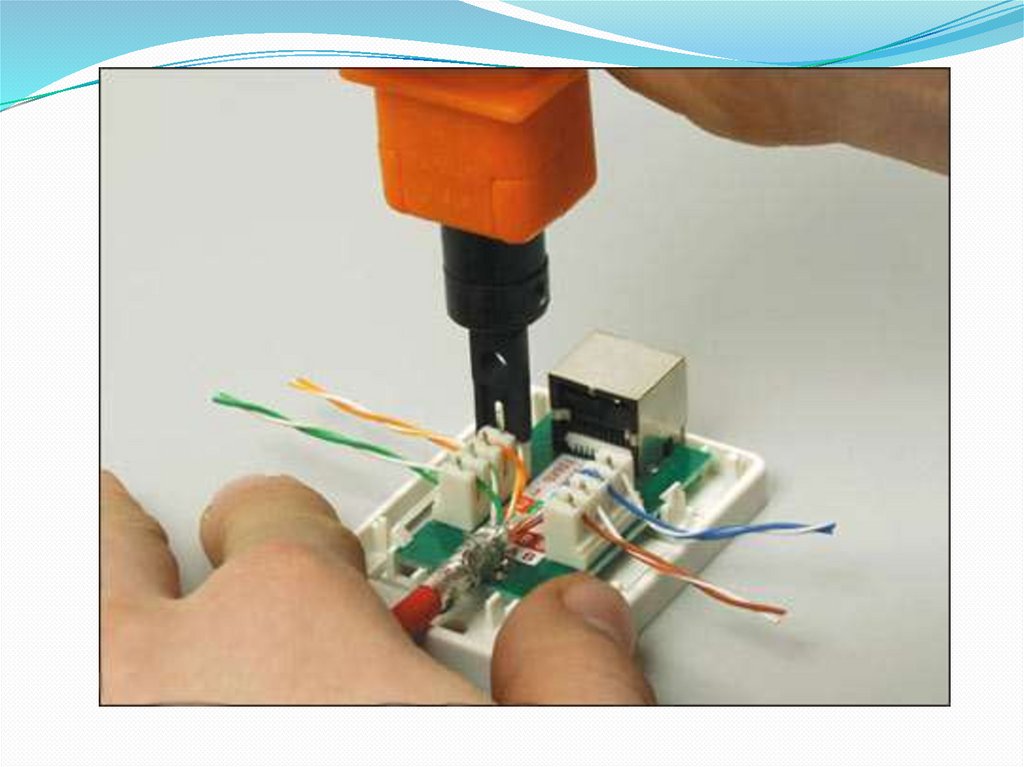

22. Подключение витой пары к розетке

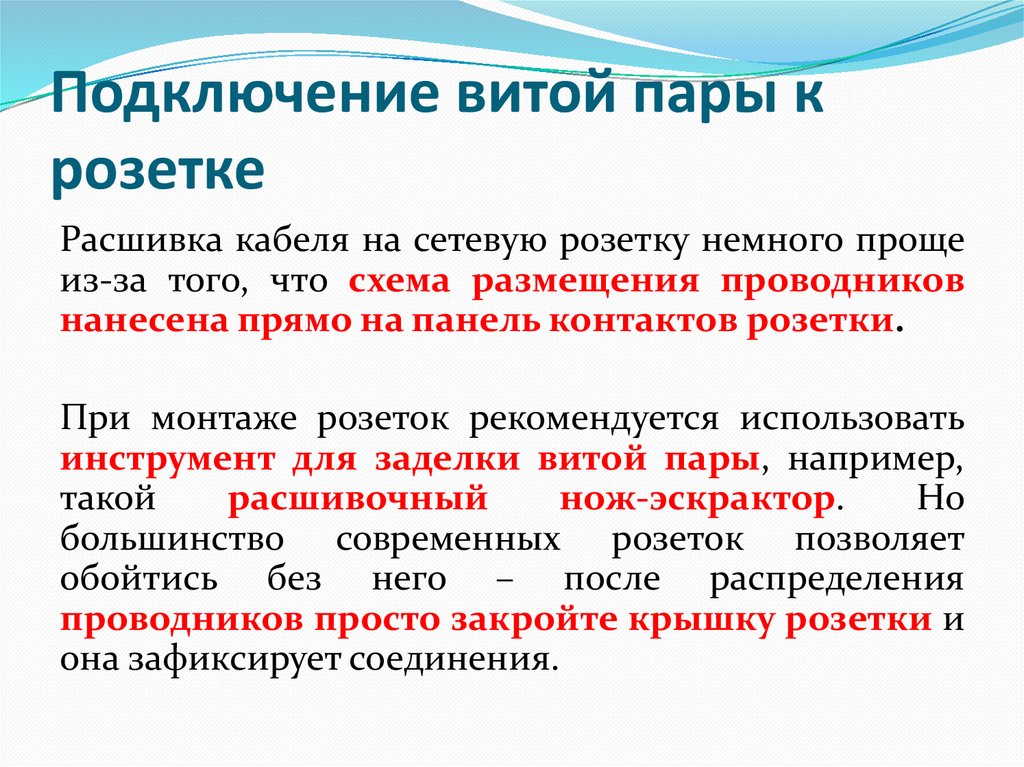

Расшивка кабеля на сетевую розетку немного проще
из-за того, что схема размещения проводников
нанесена прямо на панель контактов розетки.
При монтаже розеток рекомендуется использовать
инструмент для заделки витой пары, например,
такой
расшивочный
нож-эскрактор.
Но
большинство современных розеток позволяет
обойтись без него – после распределения
проводников просто закройте крышку розетки и
она зафиксирует соединения.

23.

24. Инструменты, Тестеры

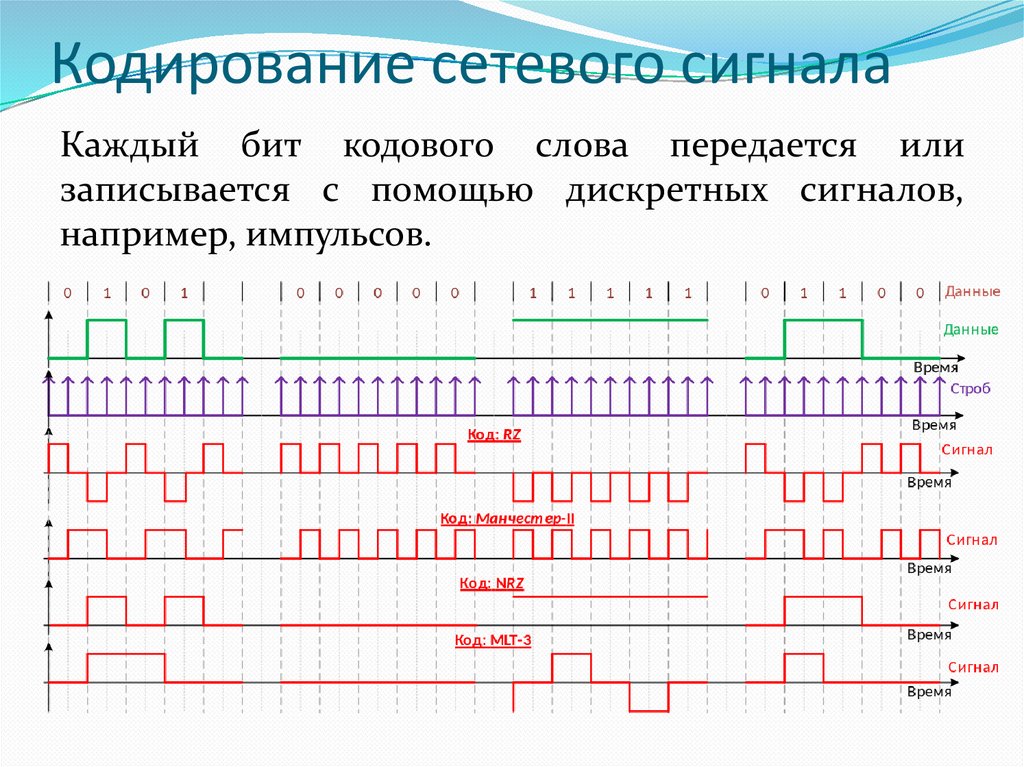

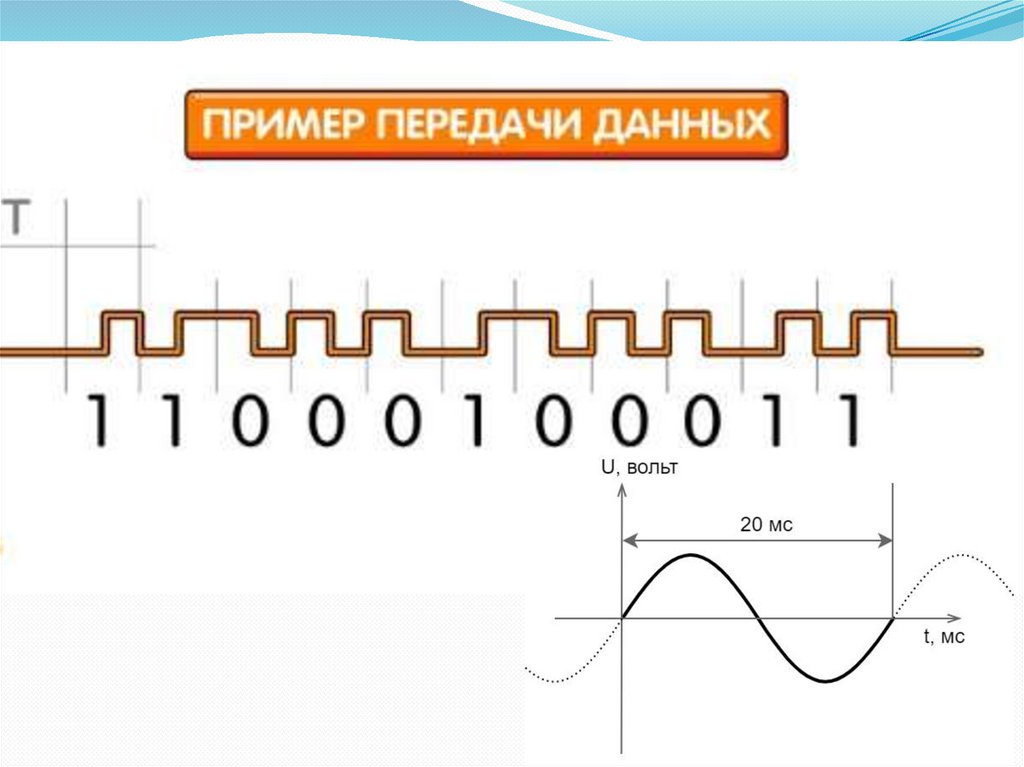

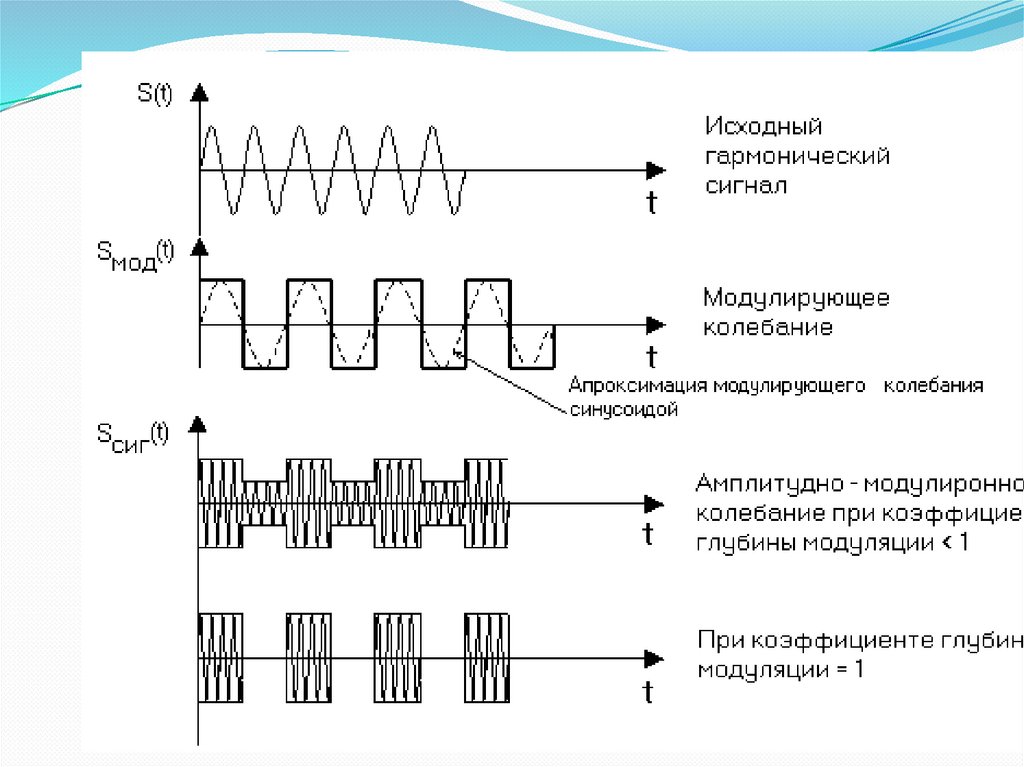

Кодирование сетевого сигнала
Каждый бит кодового слова передается или
записывается с помощью дискретных сигналов,
например, импульсов.

25. Кодирование сетевого сигнала

26.

Коаксиальный кабель

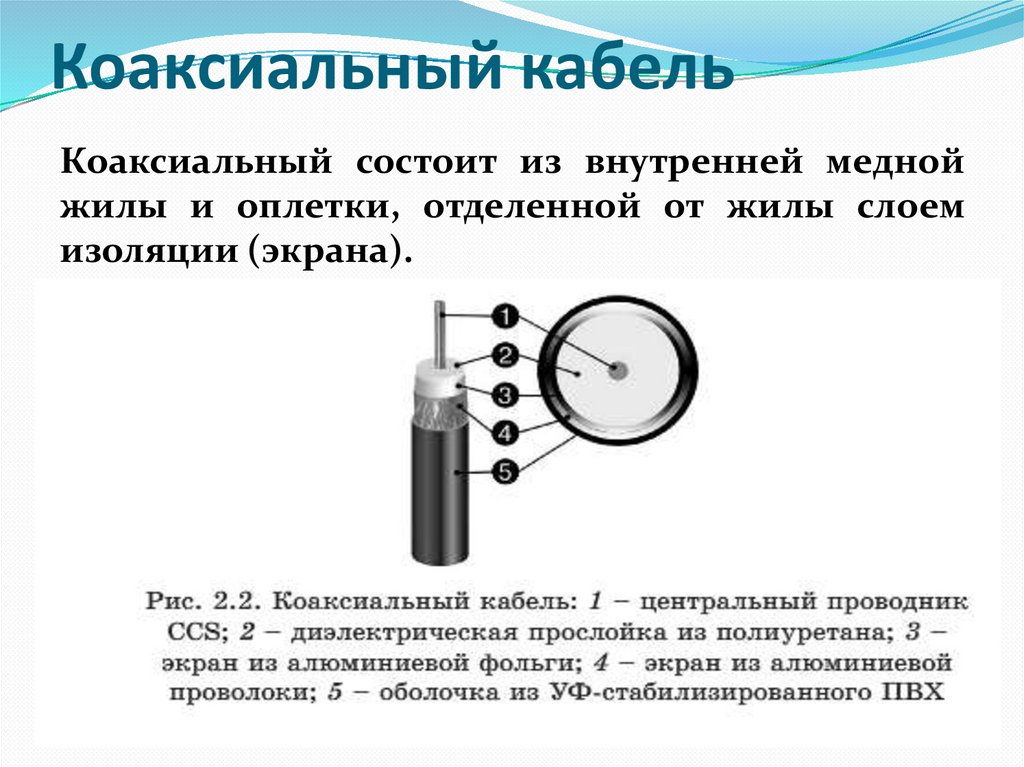

Коаксиальный состоит из внутренней медной
жилы и оплетки, отделенной от жилы слоем
изоляции (экрана).

27. Коаксиальный кабель

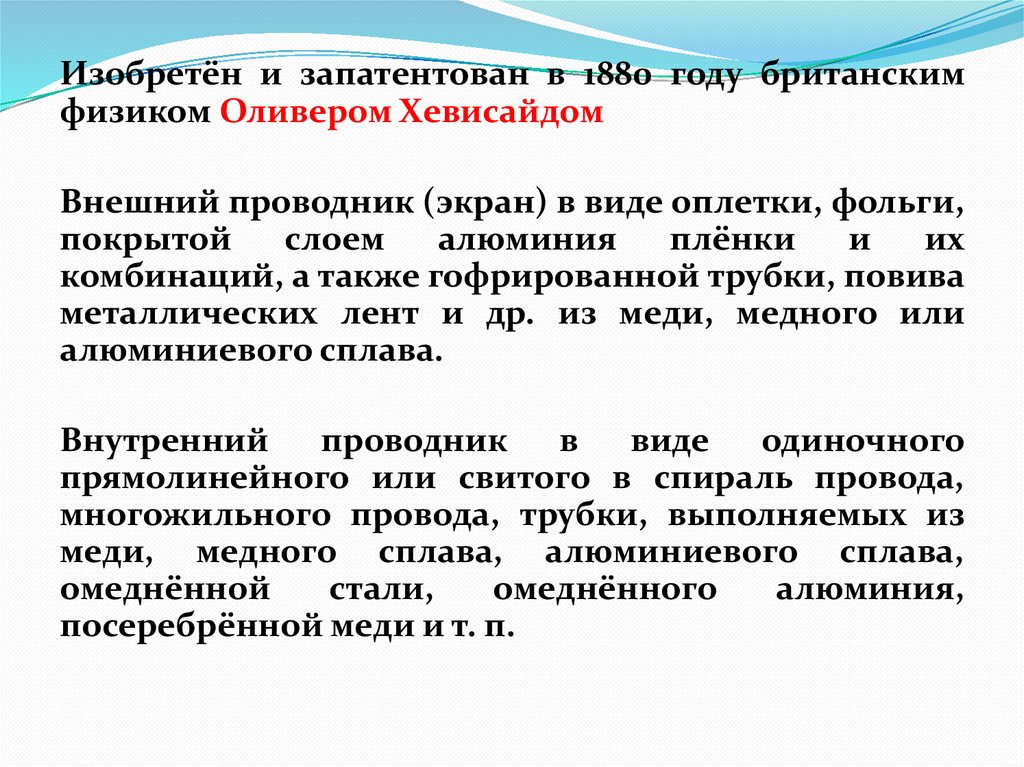

Изобретён и запатентован в 1880 году британским
физиком Оливером Хевисайдом
Внешний проводник (экран) в виде оплетки, фольги,
покрытой
слоем
алюминия
плёнки
и
их
комбинаций, а также гофрированной трубки, повива
металлических лент и др. из меди, медного или
алюминиевого сплава.
Внутренний
проводник
в
виде
одиночного
прямолинейного или свитого в спираль провода,
многожильного провода, трубки, выполняемых из
меди, медного сплава, алюминиевого сплава,
омеднённой
стали,
омеднённого
алюминия,
посеребрённой меди и т. п.

28.

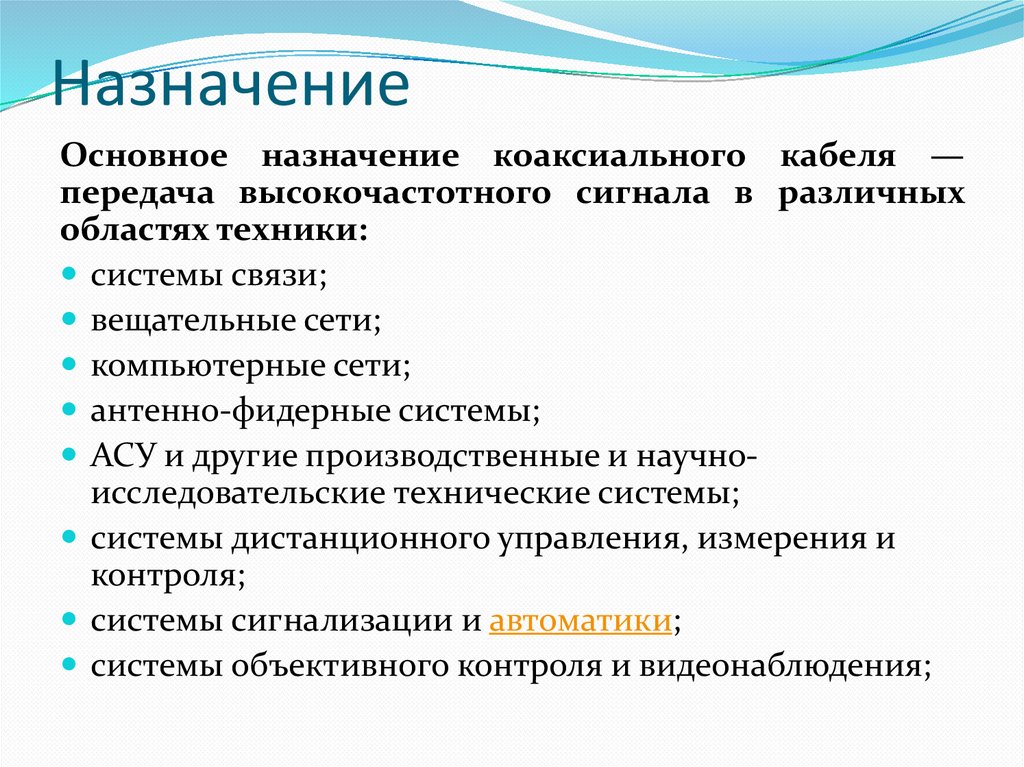

Назначение
Основное назначение коаксиального кабеля —
передача высокочастотного сигнала в различных
областях техники:
системы связи;
вещательные сети;
компьютерные сети;
антенно-фидерные системы;
АСУ и другие производственные и научноисследовательские технические системы;
системы дистанционного управления, измерения и
контроля;
системы сигнализации и автоматики;
системы объективного контроля и видеонаблюдения;

29. Назначение

ВИДЫ Коаксиального кабеля

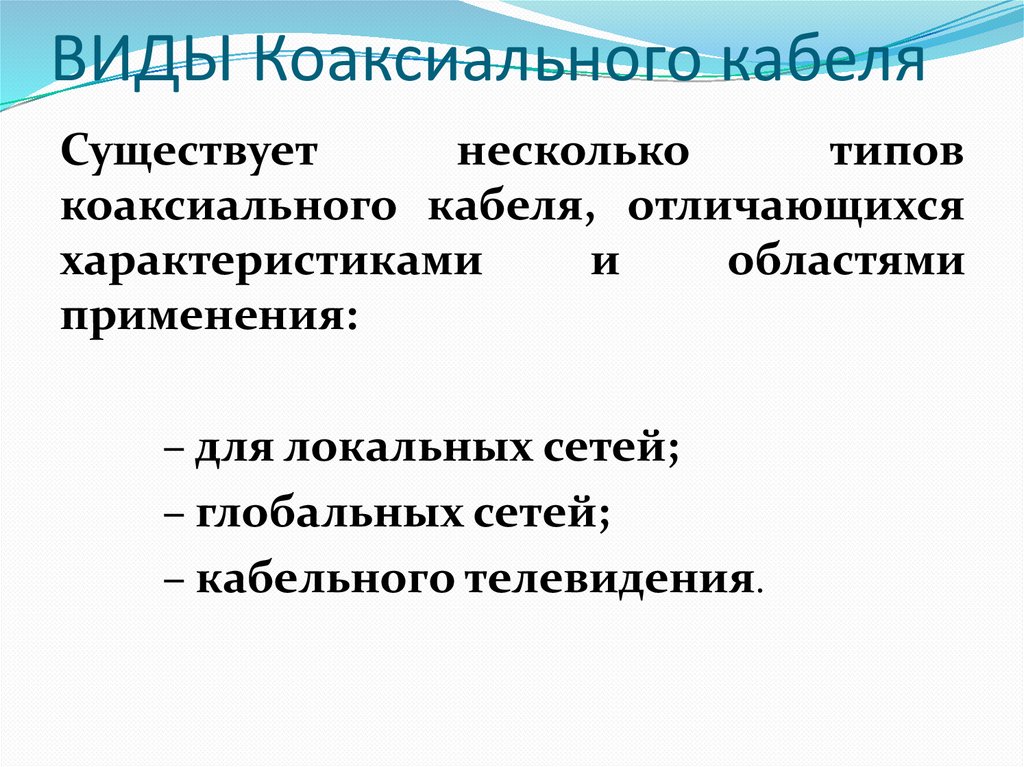

Существует
несколько
типов
коаксиального кабеля, отличающихся
характеристиками
и
областями
применения:
– для локальных сетей;
– глобальных сетей;
– кабельного телевидения.

30. ВИДЫ Коаксиального кабеля

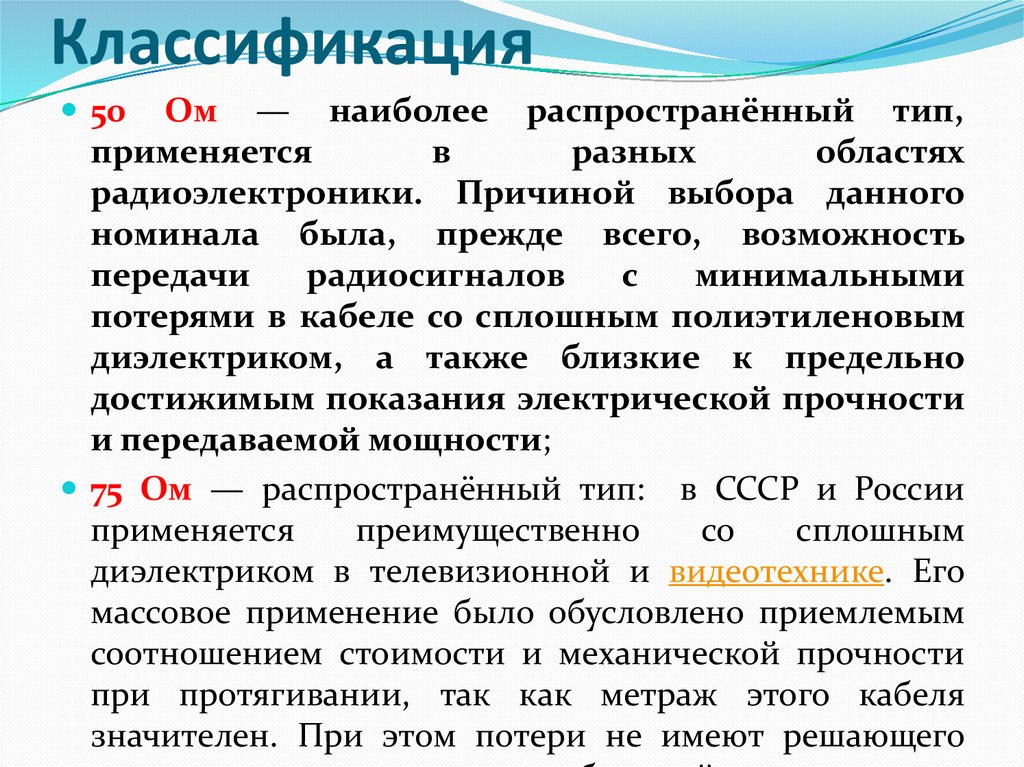

Классификация
50
Ом — наиболее распространённый тип,
применяется
в
разных
областях
радиоэлектроники. Причиной выбора данного
номинала была, прежде всего, возможность
передачи
радиосигналов
c
минимальными
потерями в кабеле со сплошным полиэтиленовым
диэлектриком, а также близкие к предельно
достижимым показания электрической прочности
и передаваемой мощности;
75 Ом — распространённый тип: в СССР и России
применяется
преимущественно
со
сплошным
диэлектриком в телевизионной и видеотехнике. Его
массовое применение было обусловлено приемлемым
соотношением стоимости и механической прочности
при протягивании, так как метраж этого кабеля
значителен. При этом потери не имеют решающего

31. Классификация

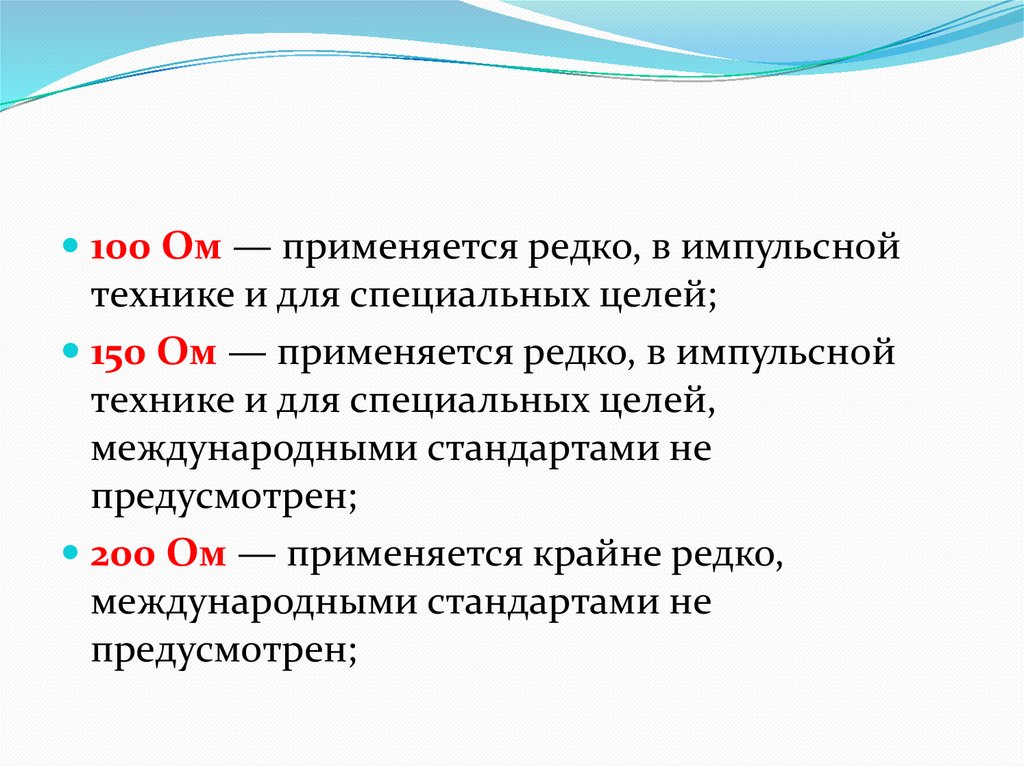

100 Ом — применяется редко, в импульсной
технике и для специальных целей;
150 Ом — применяется редко, в импульсной
технике и для специальных целей,
международными стандартами не
предусмотрен;
200 Ом — применяется крайне редко,
международными стандартами не
предусмотрен;

32.

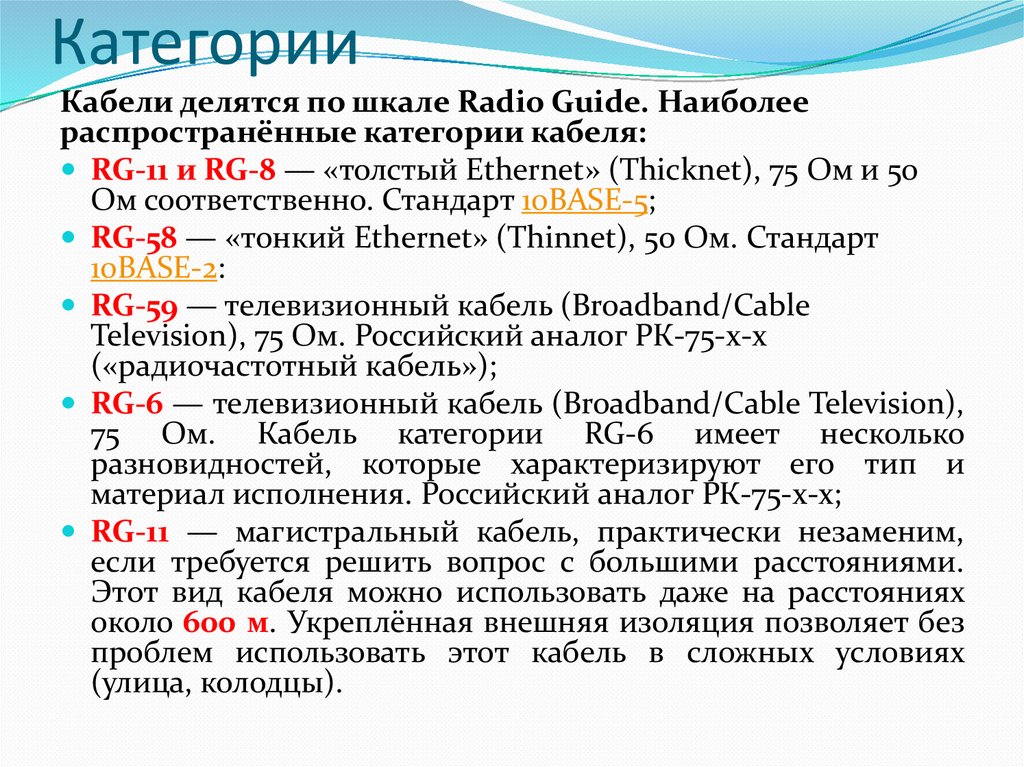

Категории
Кабели делятся по шкале Radio Guide. Наиболее
распространённые категории кабеля:
RG-11 и RG-8 — «толстый Ethernet» (Thicknet), 75 Ом и 50
Ом соответственно. Стандарт 10BASE-5;
RG-58 — «тонкий Ethernet» (Thinnet), 50 Ом. Стандарт
10BASE-2:
RG-59 — телевизионный кабель (Broadband/Cable
Television), 75 Ом. Российский аналог РК-75-х-х
(«радиочастотный кабель»);
RG-6 — телевизионный кабель (Broadband/Cable Television),
75 Ом. Кабель категории RG-6 имеет несколько
разновидностей, которые характеризируют его тип и
материал исполнения. Российский аналог РК-75-х-х;
RG-11 — магистральный кабель, практически незаменим,
если требуется решить вопрос с большими расстояниями.
Этот вид кабеля можно использовать даже на расстояниях
около 600 м. Укреплённая внешняя изоляция позволяет без
проблем использовать этот кабель в сложных условиях
(улица, колодцы).

33. Категории

Виды

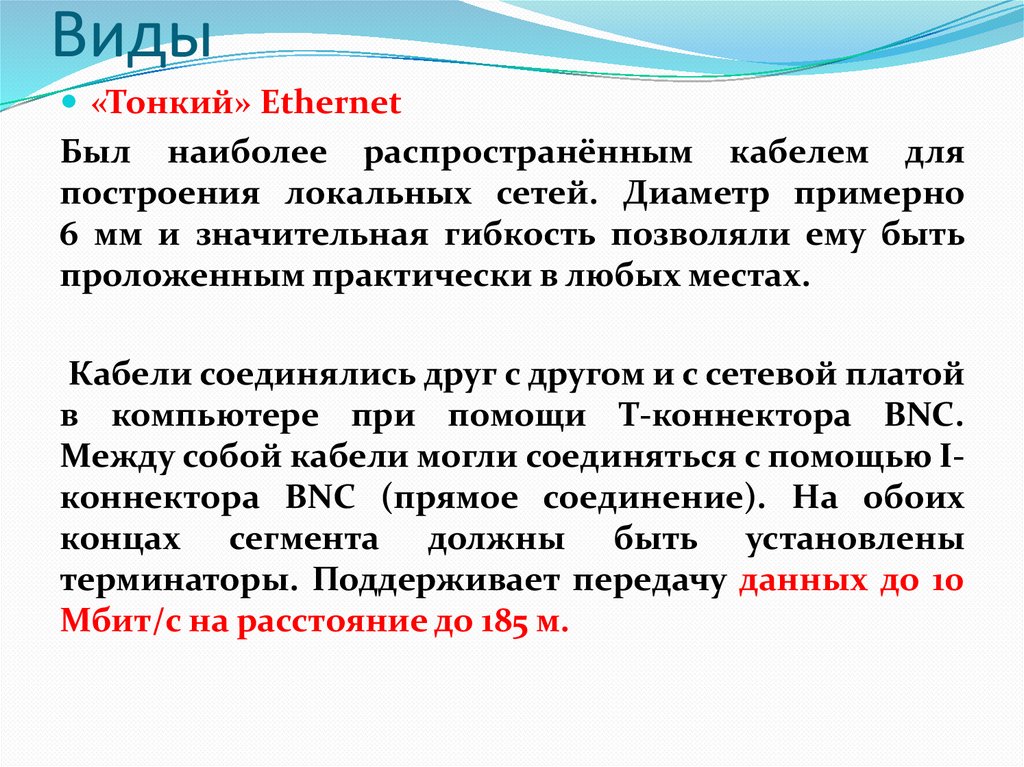

«Тонкий» Ethernet
Был наиболее распространённым кабелем для
построения локальных сетей. Диаметр примерно
6 мм и значительная гибкость позволяли ему быть
проложенным практически в любых местах.
Кабели соединялись друг с другом и с сетевой платой
в компьютере при помощи T-коннектора BNC.
Между собой кабели могли соединяться с помощью Iконнектора BNC (прямое соединение). На обоих
концах сегмента должны быть установлены
терминаторы. Поддерживает передачу данных до 10
Мбит/с на расстояние до 185 м.

34. Виды

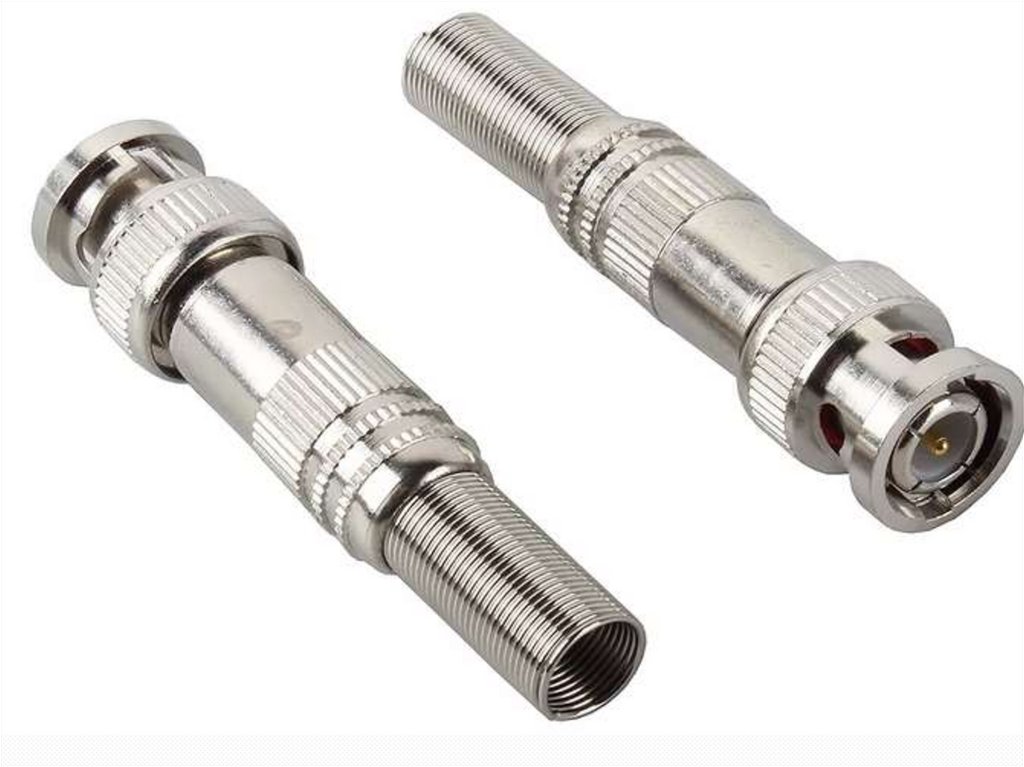

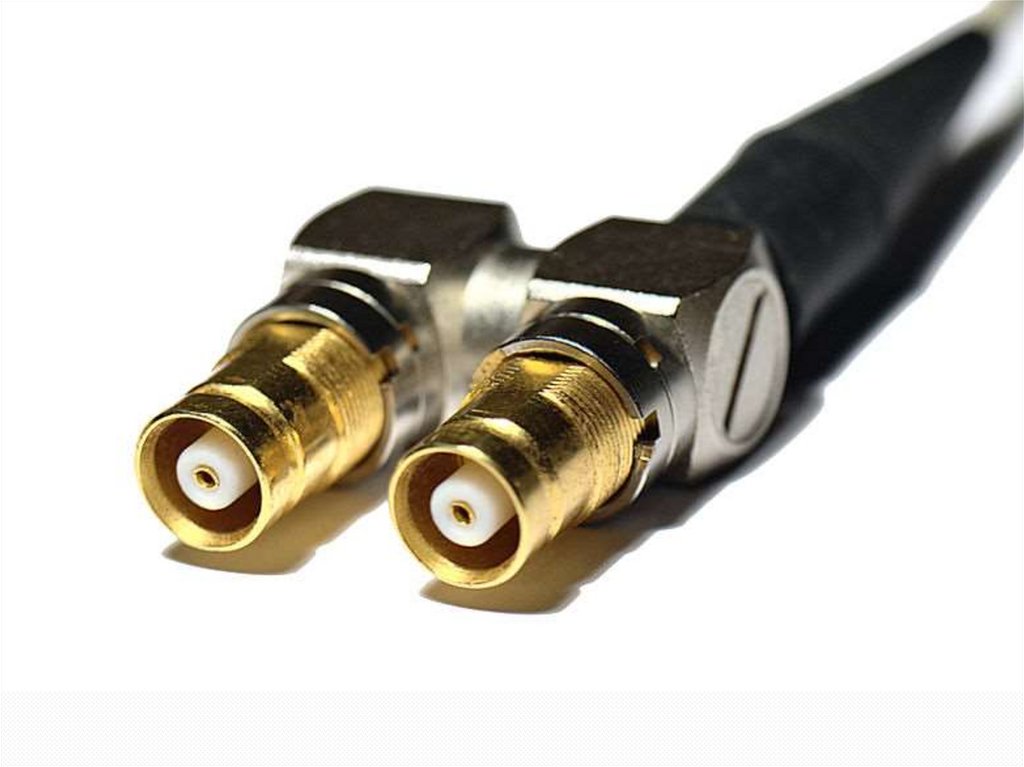

Коннекторы.

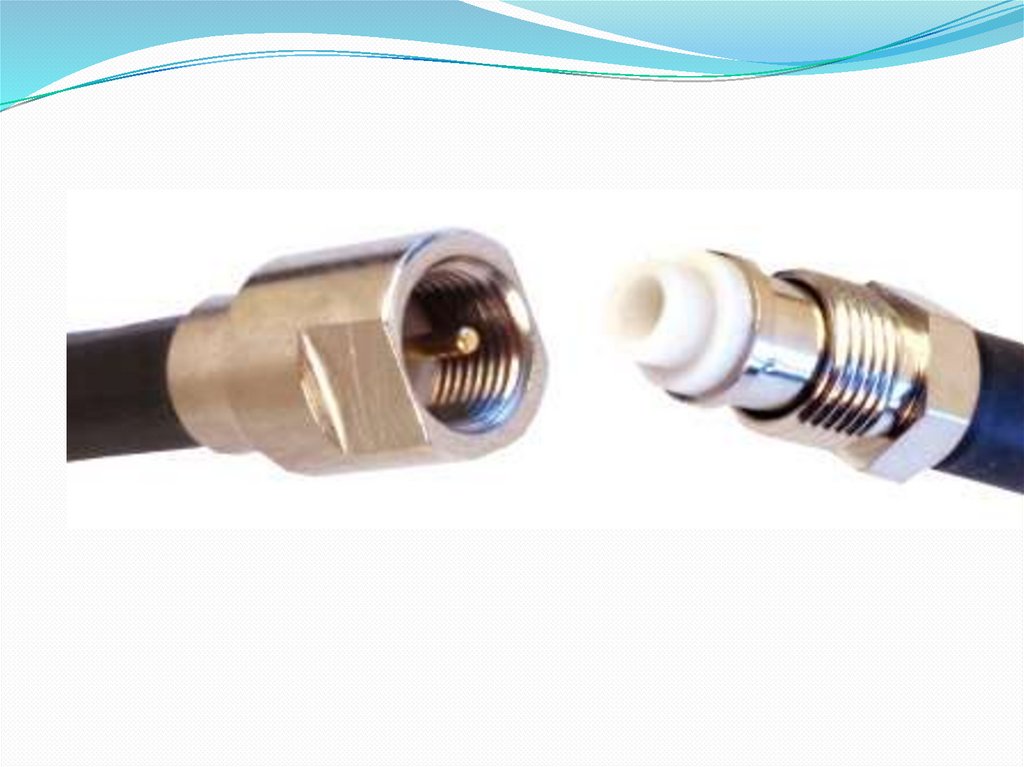

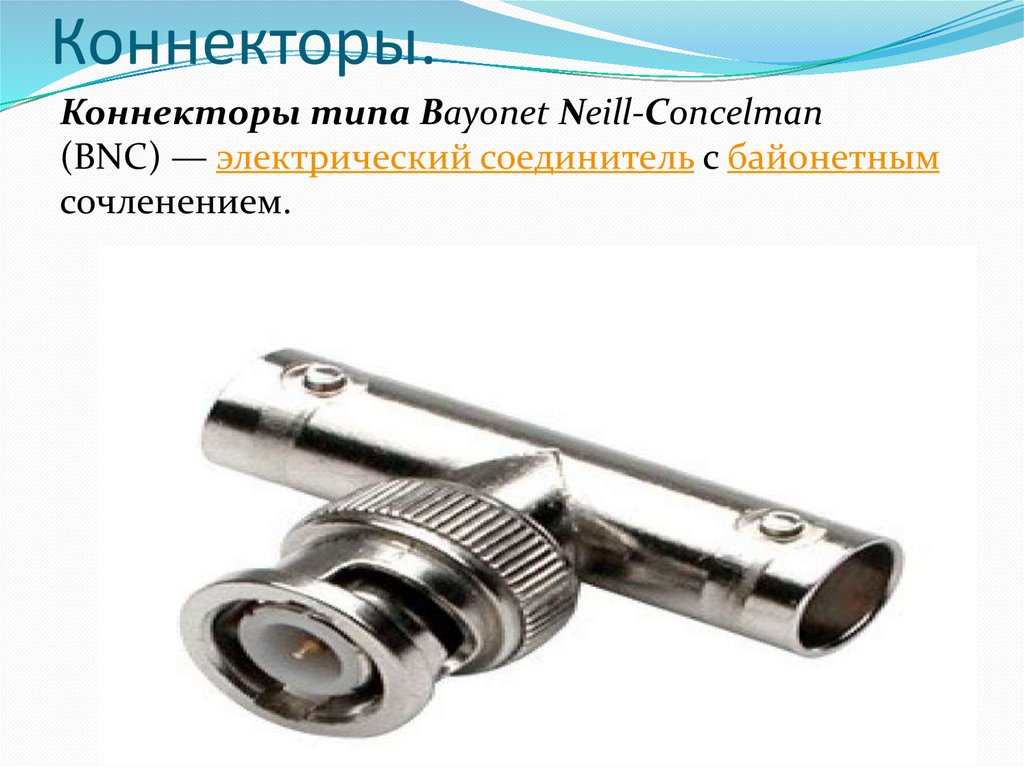

Коннекторы типа Bayonet Neill-Concelman
(BNC) — электрический соединитель с байонетным
сочленением.

35. Коннекторы.

36.

37.

38.

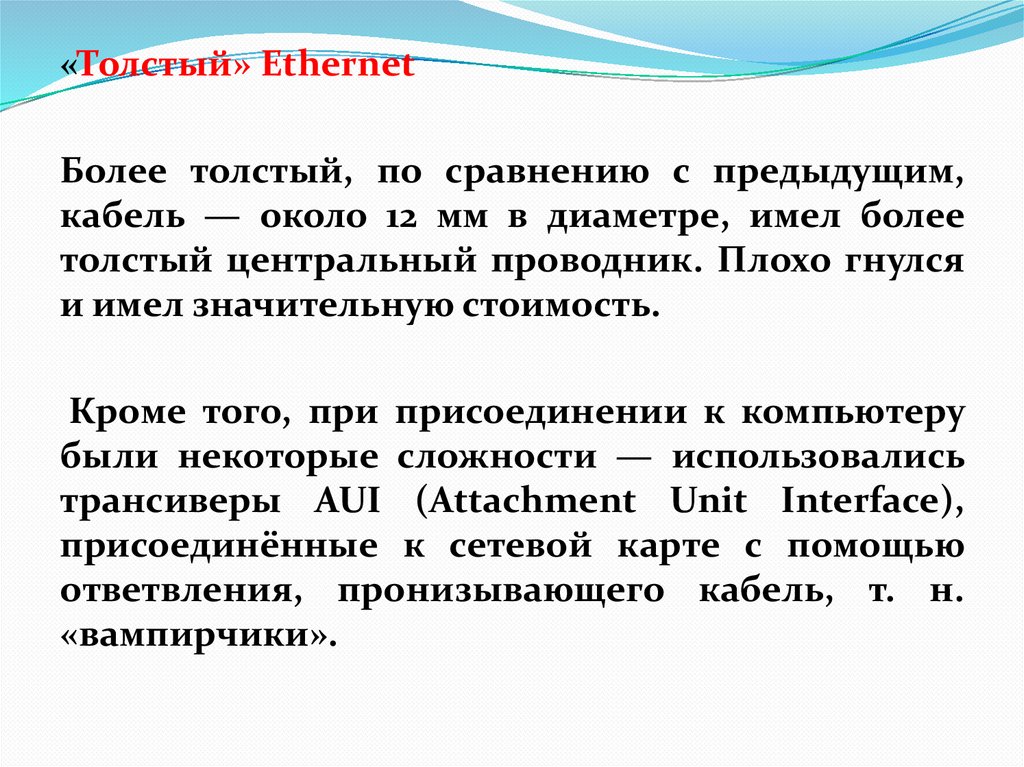

«Толстый» Ethernet
Более толстый, по сравнению с предыдущим,
кабель — около 12 мм в диаметре, имел более
толстый центральный проводник. Плохо гнулся
и имел значительную стоимость.
Кроме того, при присоединении к компьютеру
были некоторые сложности — использовались
трансиверы AUI (Attachment Unit Interface),
присоединённые к сетевой карте с помощью
ответвления, пронизывающего кабель, т. н.
«вампирчики».

39.

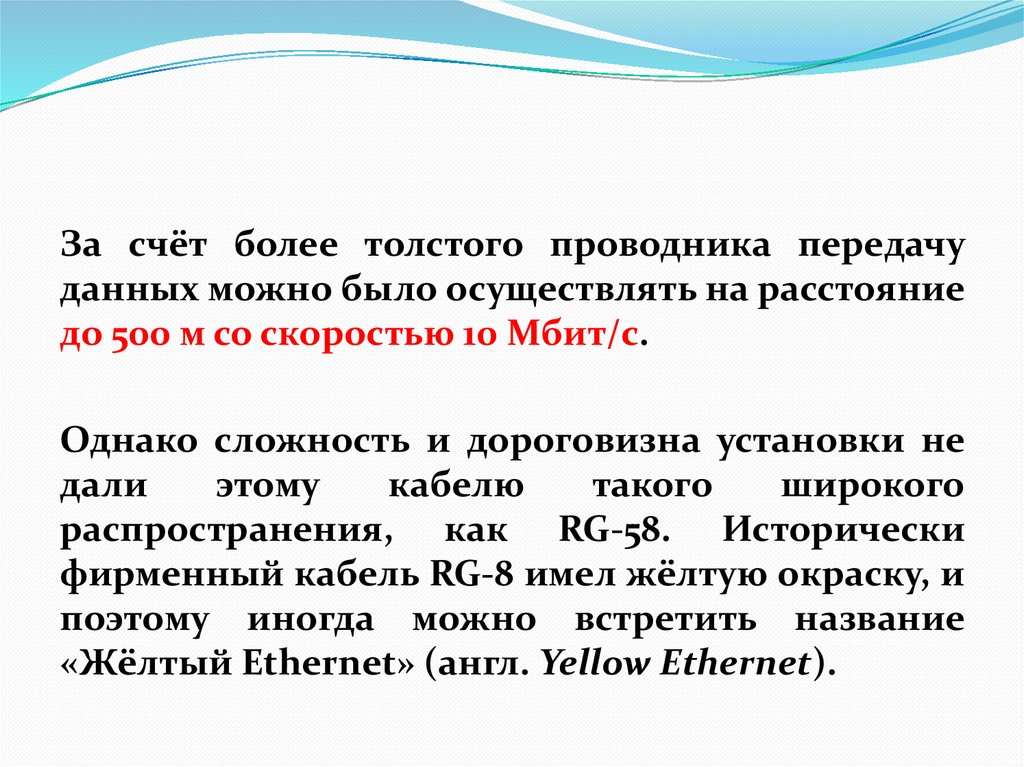

За счёт более толстого проводника передачу
данных можно было осуществлять на расстояние
до 500 м со скоростью 10 Мбит/с.
Однако сложность и дороговизна установки не
дали
этому
кабелю
такого
широкого
распространения, как RG-58. Исторически
фирменный кабель RG-8 имел жёлтую окраску, и
поэтому иногда можно встретить название
«Жёлтый Ethernet» (англ. Yellow Ethernet).

40.

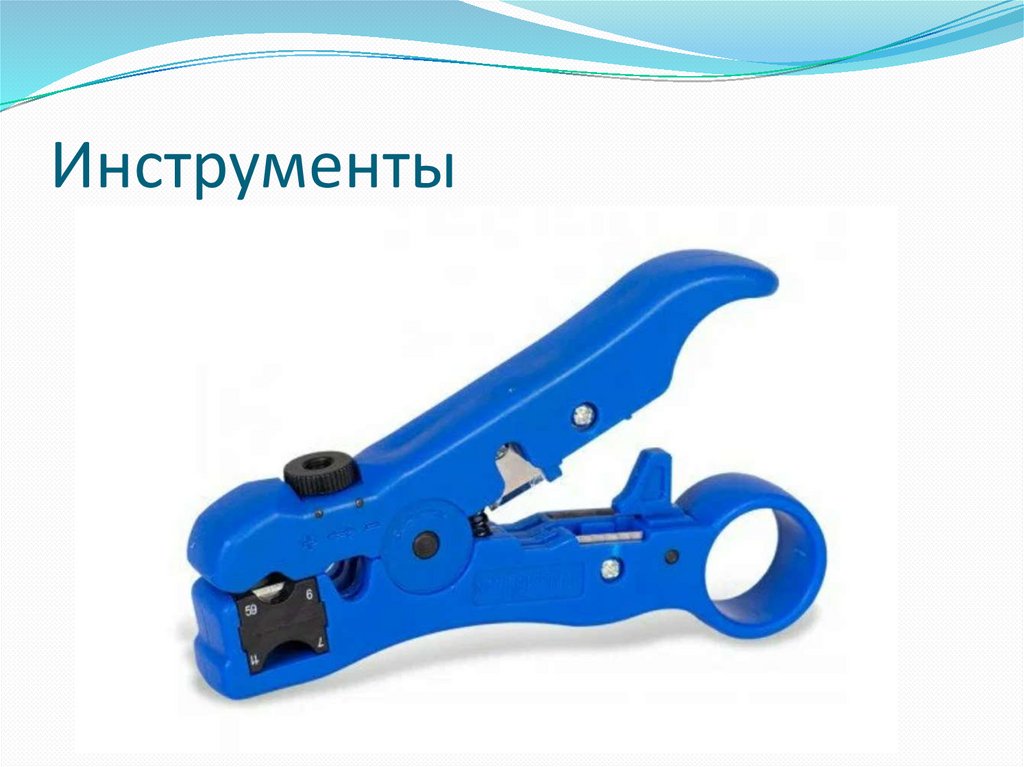

Инструменты

41. Инструменты

42.

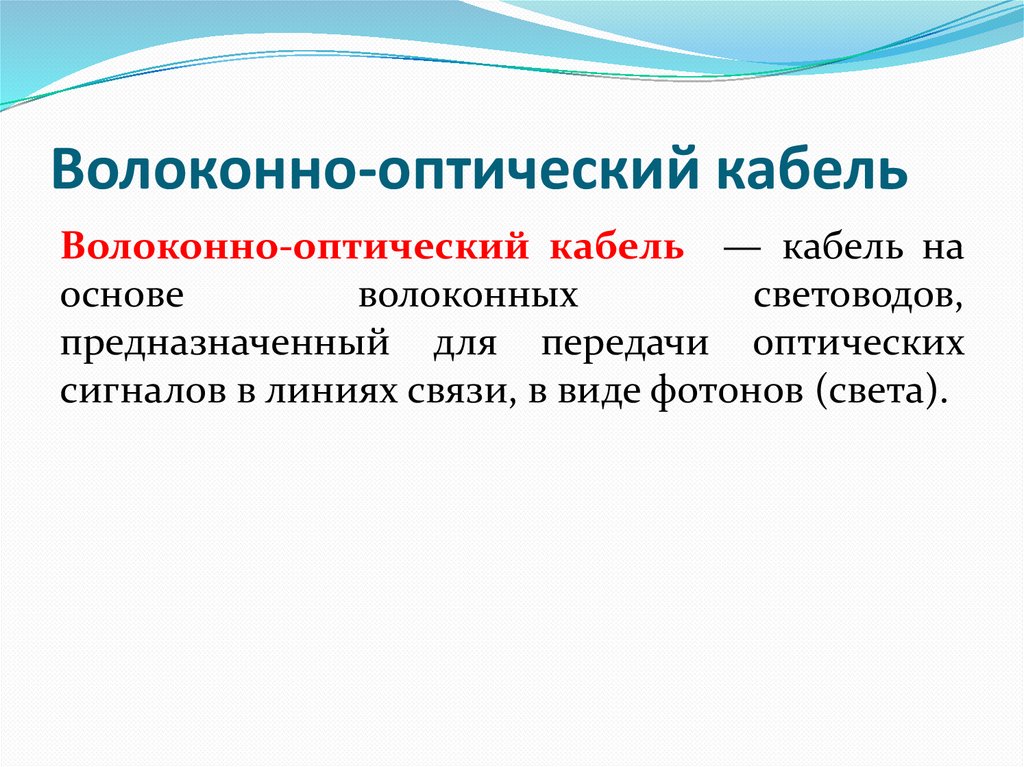

Волоконно-оптический кабель

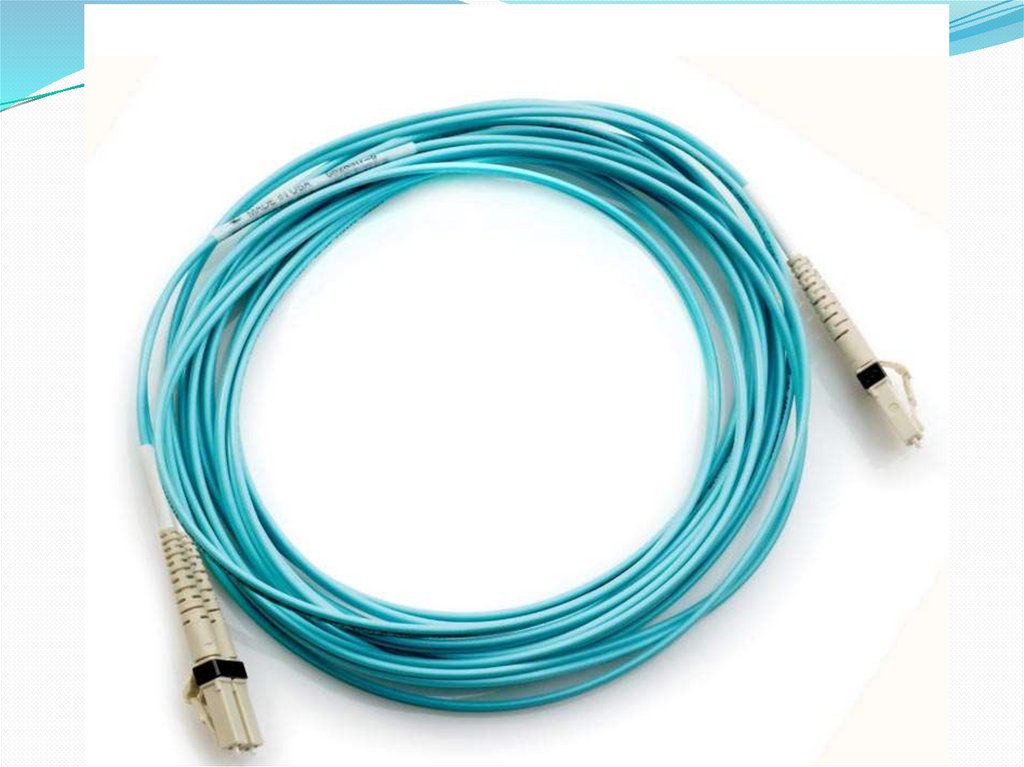

Волоконно-оптический кабель — кабель на
основе
волоконных
световодов,
предназначенный для передачи оптических
сигналов в линиях связи, в виде фотонов (света).

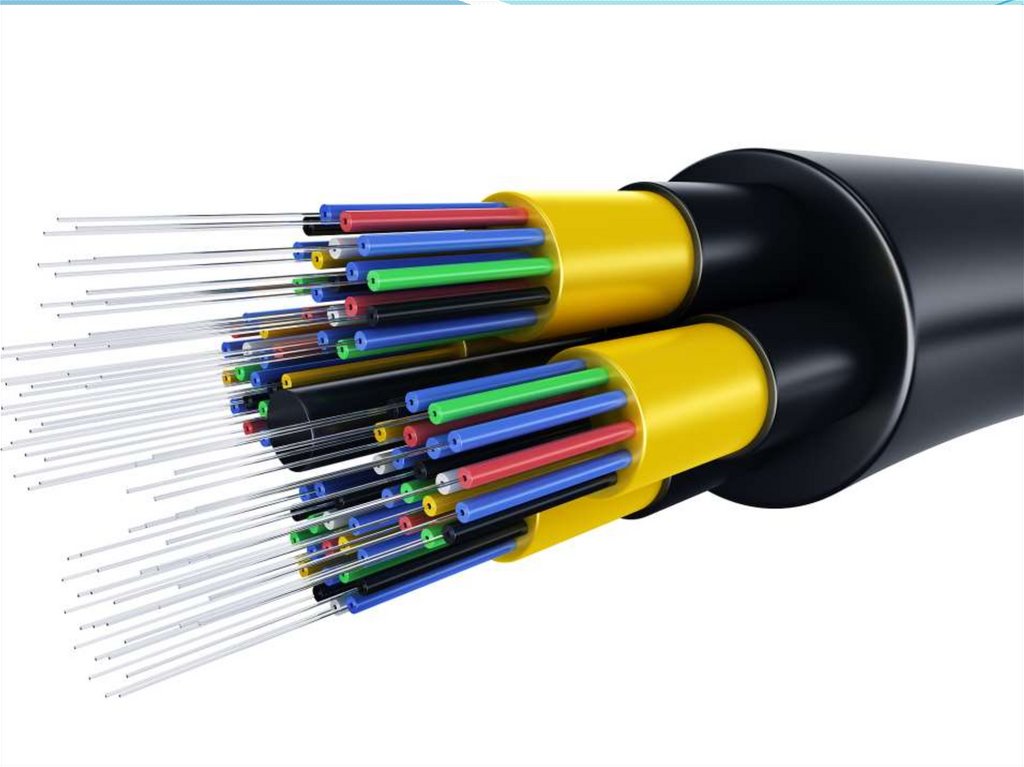

43. Волоконно-оптический кабель

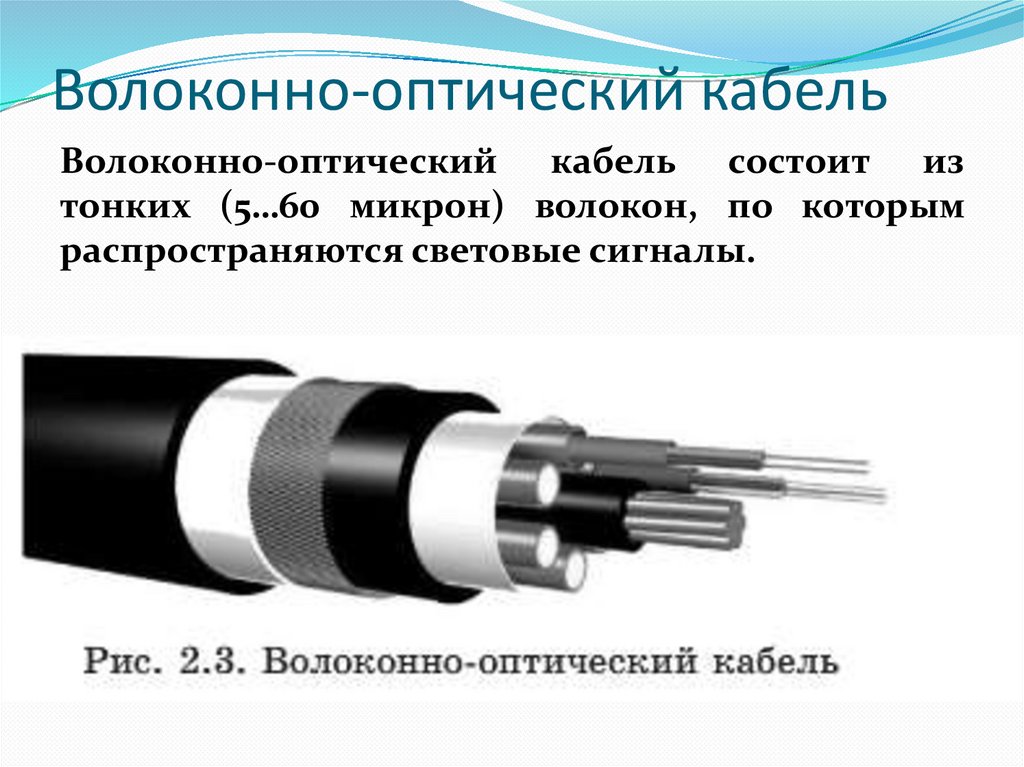

Волоконно-оптический кабель состоит из
тонких (5…60 микрон) волокон, по которым
распространяются световые сигналы.

44. Волоконно-оптический кабель

45.

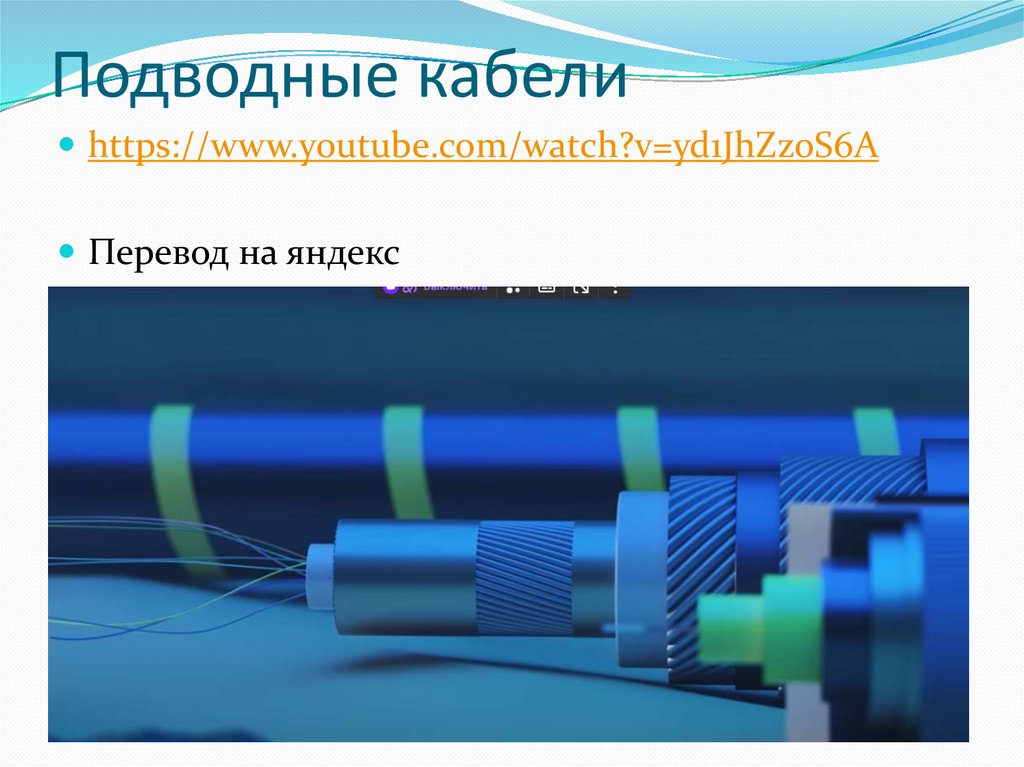

Подводные кабели
https://www.youtube.com/watch?v=yd1JhZzoS6A
Перевод на яндекс

46. Подводные кабели

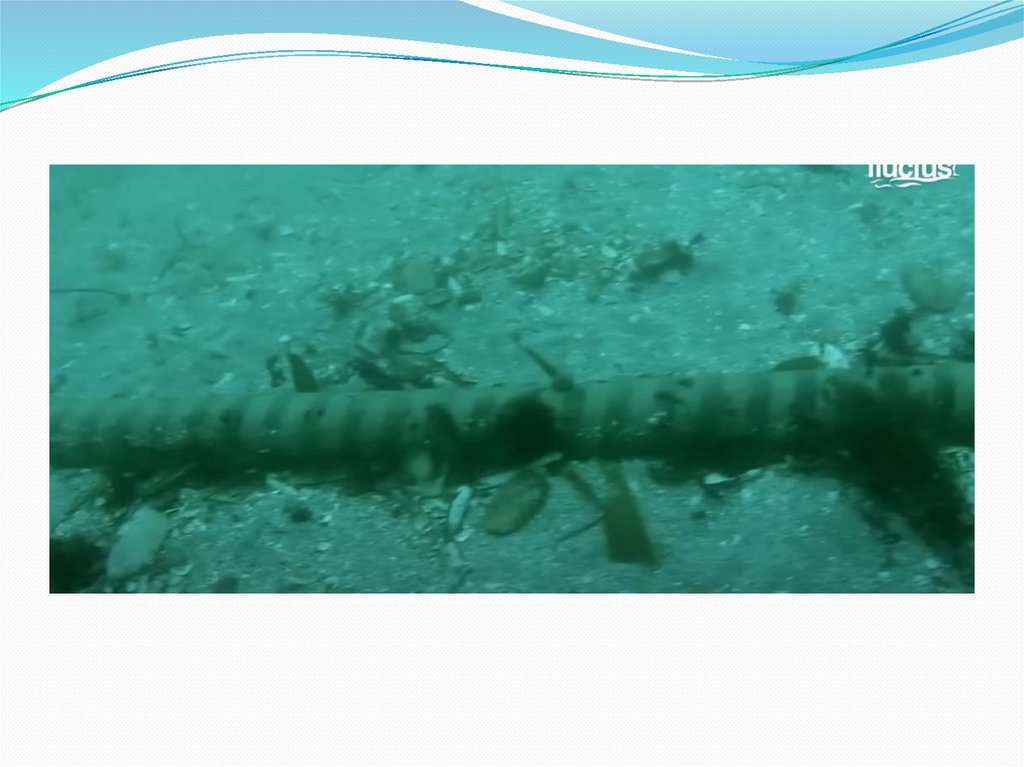

47.

48.

49.

50.

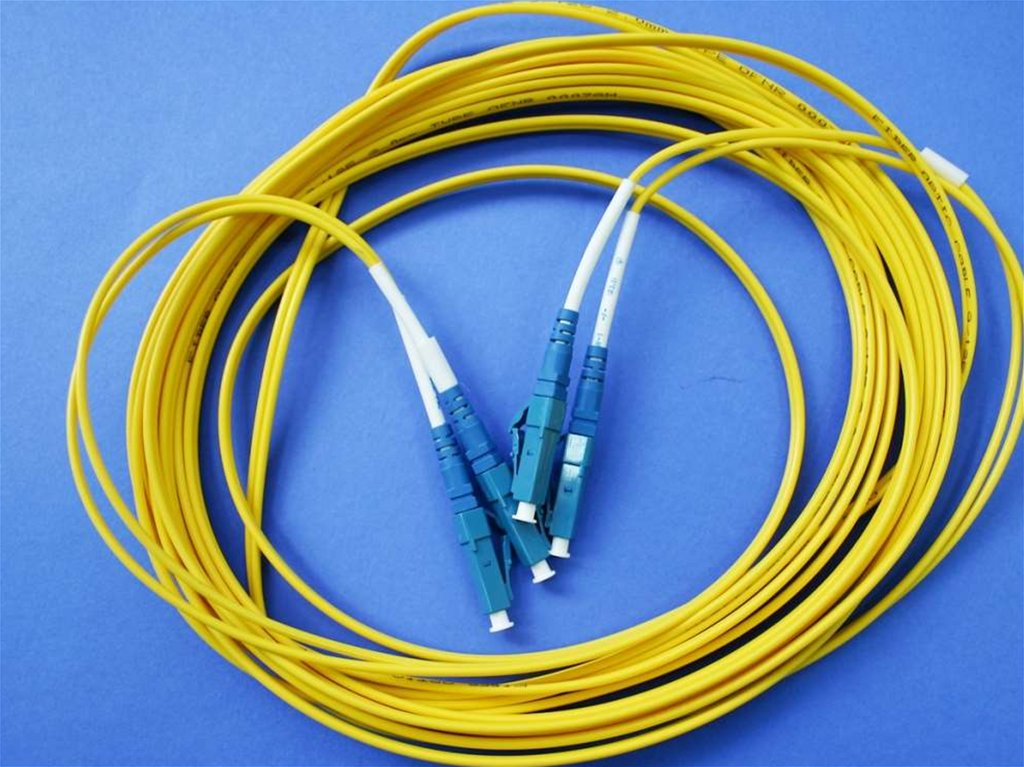

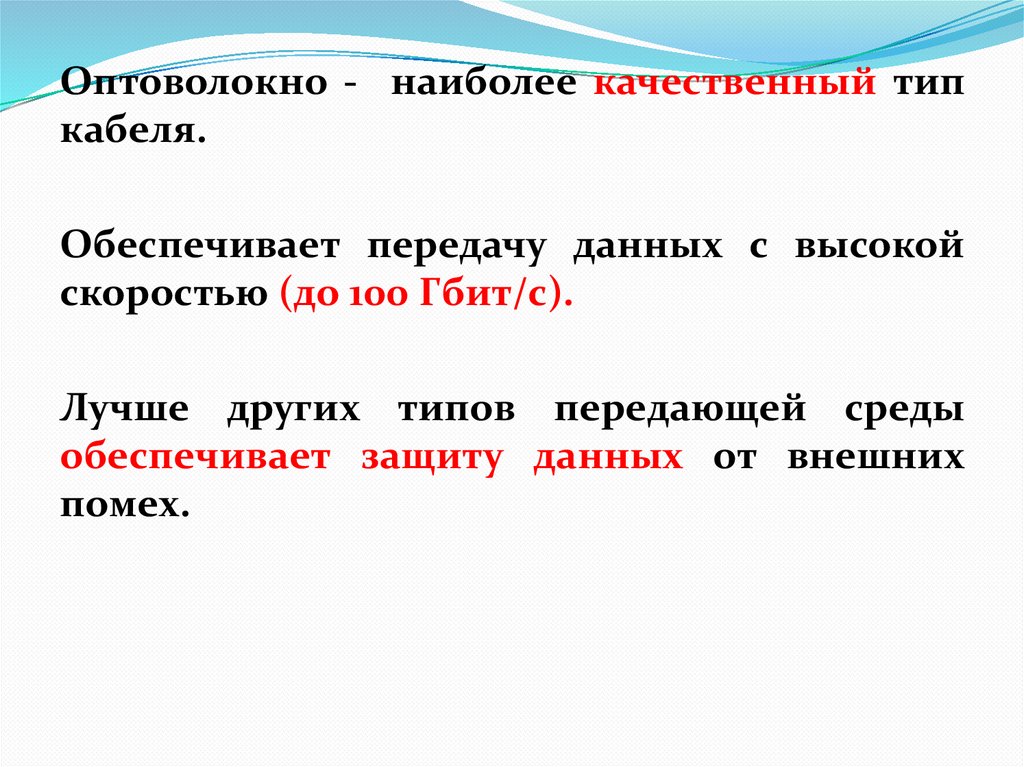

Оптоволокно - наиболее качественный тип
кабеля.
Обеспечивает передачу данных с высокой
скоростью (до 100 Гбит/с).
Лучше других типов передающей среды
обеспечивает защиту данных от внешних
помех.

51.

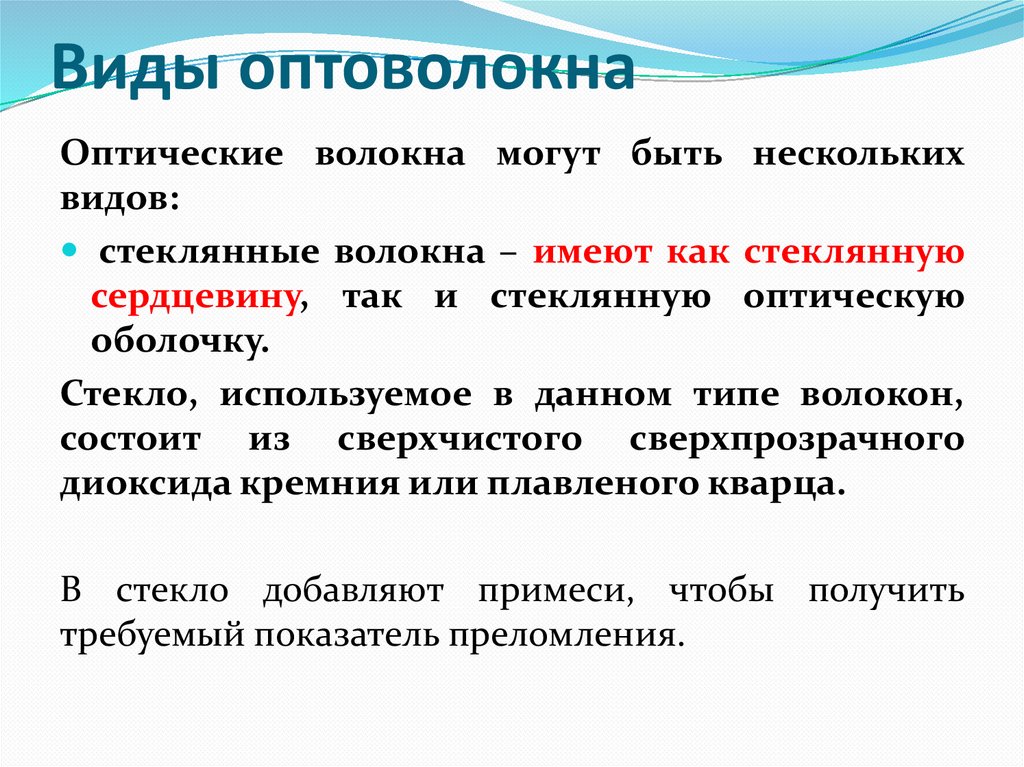

Виды оптоволокна
Оптические волокна могут быть нескольких
видов:
стеклянные волокна – имеют как стеклянную
сердцевину, так и стеклянную оптическую
оболочку.
Стекло, используемое в данном типе волокон,
состоит из сверхчистого сверхпрозрачного
диоксида кремния или плавленого кварца.
В стекло добавляют примеси, чтобы получить
требуемый показатель преломления.

52. Виды оптоволокна

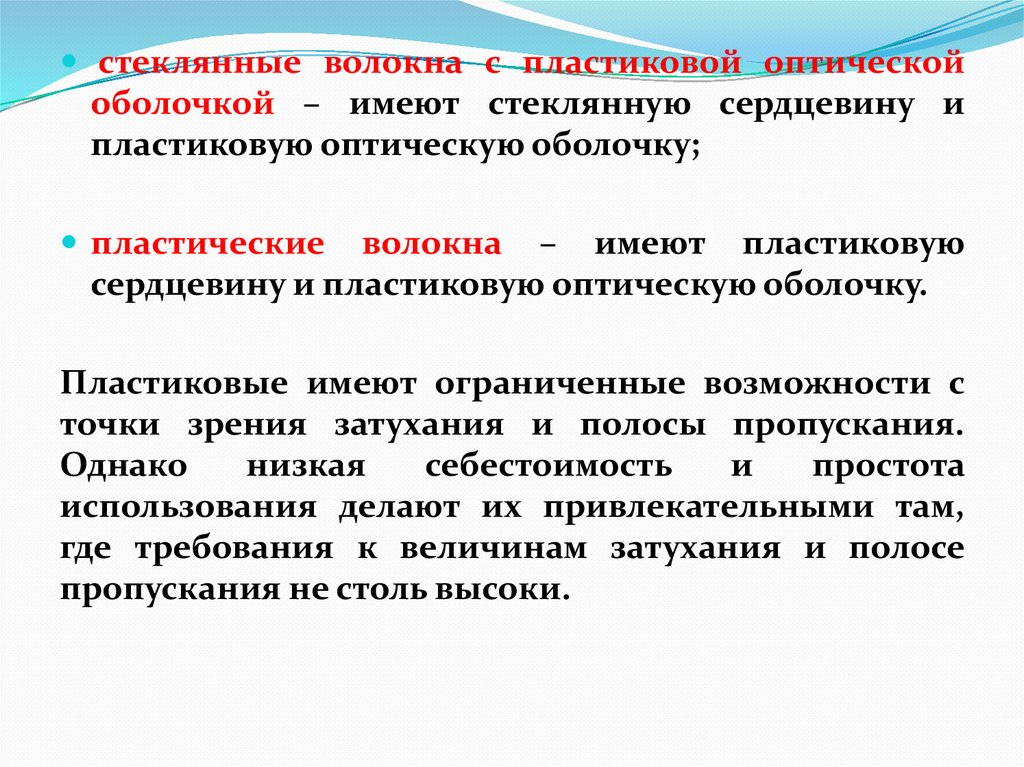

стеклянные волокна с пластиковой оптической
оболочкой – имеют стеклянную сердцевину и
пластиковую оптическую оболочку;
пластические
волокна – имеют пластиковую
сердцевину и пластиковую оптическую оболочку.
Пластиковые имеют ограниченные возможности с
точки зрения затухания и полосы пропускания.
Однако
низкая
себестоимость
и
простота
использования делают их привлекательными там,
где требования к величинам затухания и полосе
пропускания не столь высоки.

53.

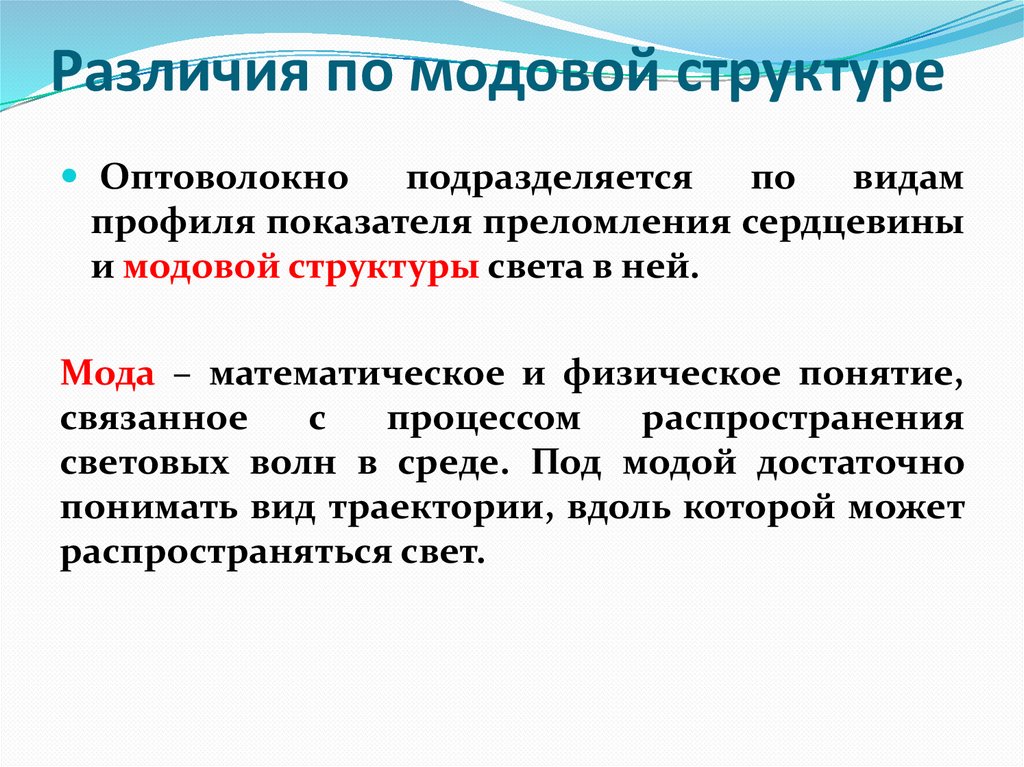

Различия по модовой структуре
Оптоволокно
подразделяется
по
видам
профиля показателя преломления сердцевины
и модовой структуры света в ней.
Мода – математическое и физическое понятие,
связанное
с
процессом
распространения
световых волн в среде. Под модой достаточно
понимать вид траектории, вдоль которой может
распространяться свет.

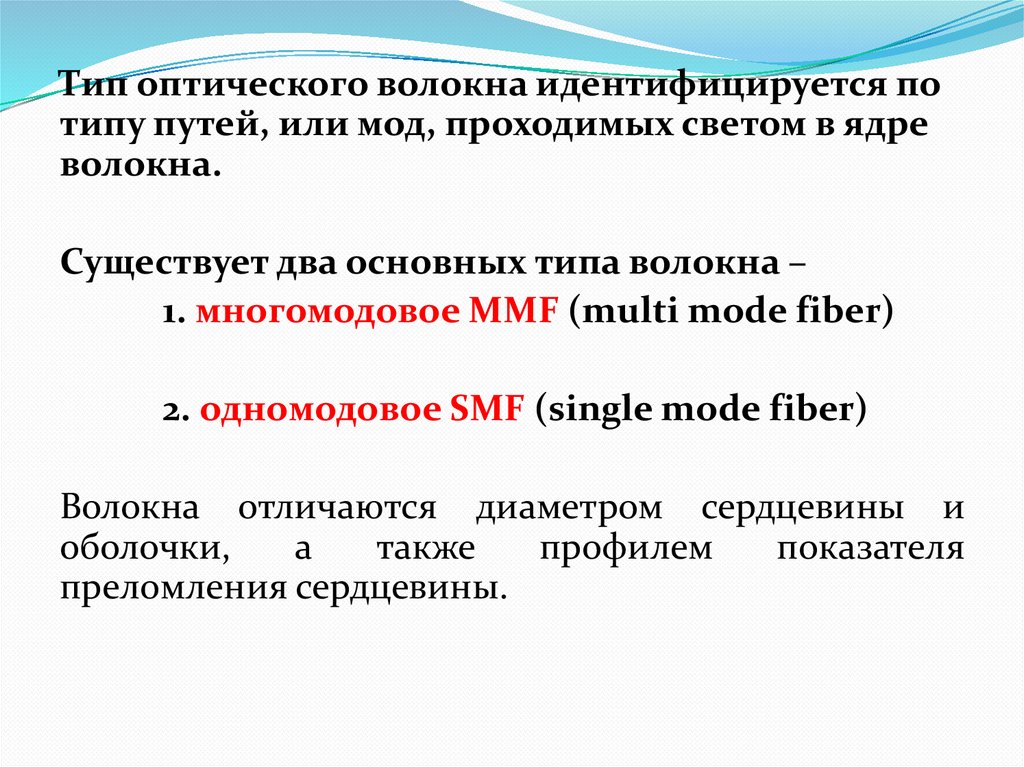

54. Различия по модовой структуре

Тип оптического волокна идентифицируется по
типу путей, или мод, проходимых светом в ядре
волокна.
Существует два основных типа волокна –
1. многомодовое MMF (multi mode fiber)
2. одномодовое SMF (single mode fiber)
Волокна отличаются диаметром сердцевины и
оболочки,
а
также
профилем
показателя
преломления сердцевины.

55.

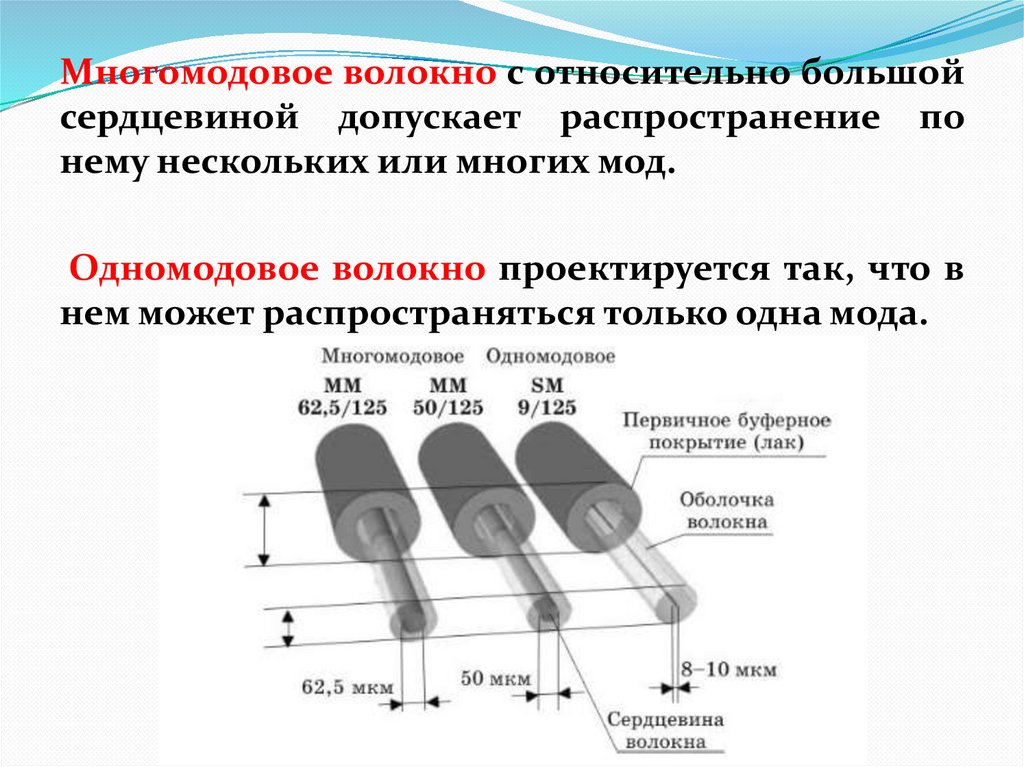

Многомодовое волокно с относительно большой
сердцевиной допускает распространение по
нему нескольких или многих мод.
Одномодовое волокно проектируется так, что в
нем может распространяться только одна мода.

56.

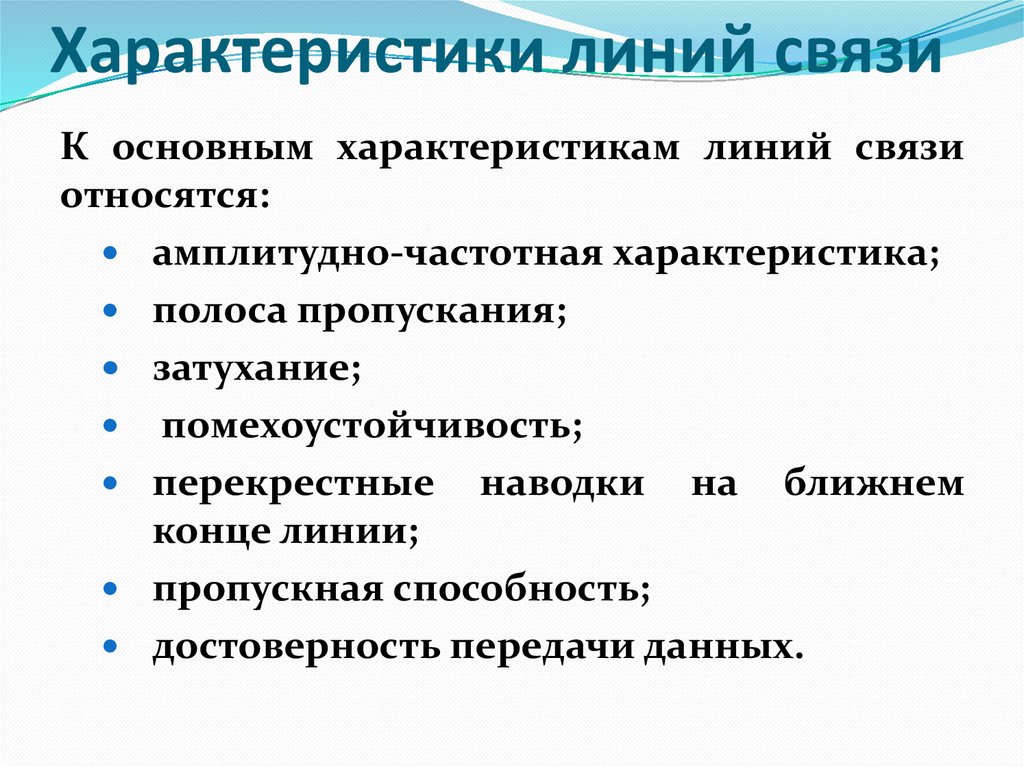

Характеристики линий связи
К основным характеристикам линий связи
относятся:
амплитудно-частотная характеристика;
полоса пропускания;
затухание;
помехоустойчивость;
перекрестные наводки на ближнем
конце линии;
пропускная способность;
достоверность передачи данных.

57. Характеристики линий связи

58. Спектральный анализ сигналов на линиях связи

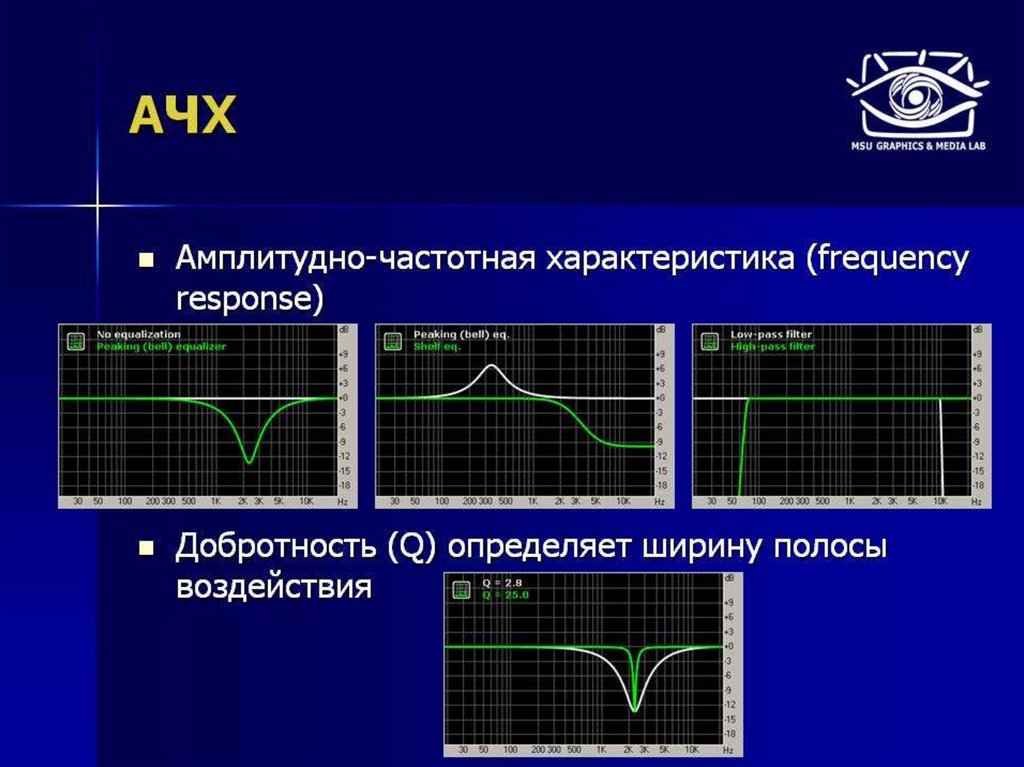

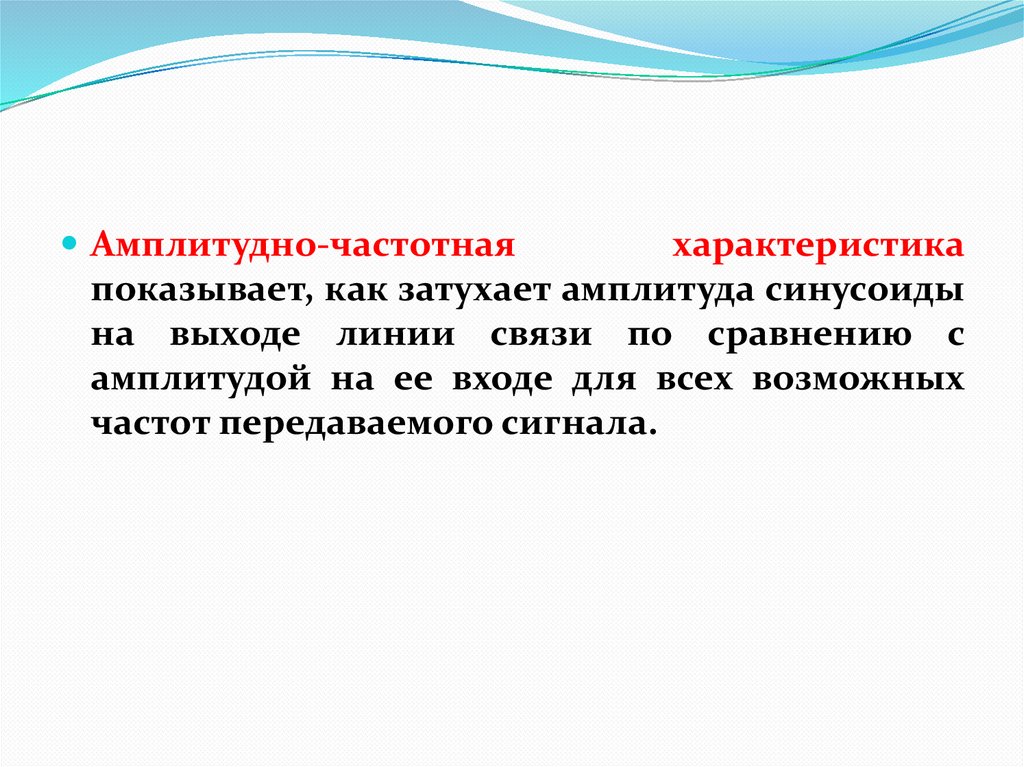

Амплитудно-частотная
характеристика
показывает, как затухает амплитуда синусоиды
на выходе линии связи по сравнению с
амплитудой на ее входе для всех возможных
частот передаваемого сигнала.

59.

60.

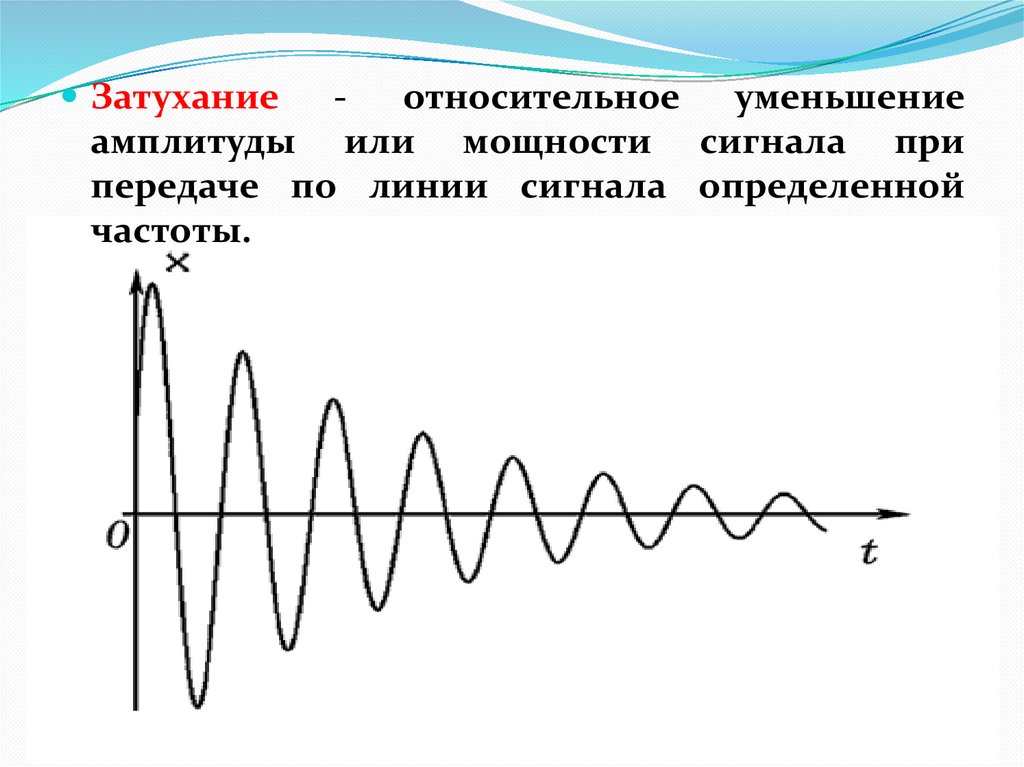

Затухание
- относительное уменьшение
амплитуды или мощности сигнала при
передаче по линии сигнала определенной
частоты.

61.

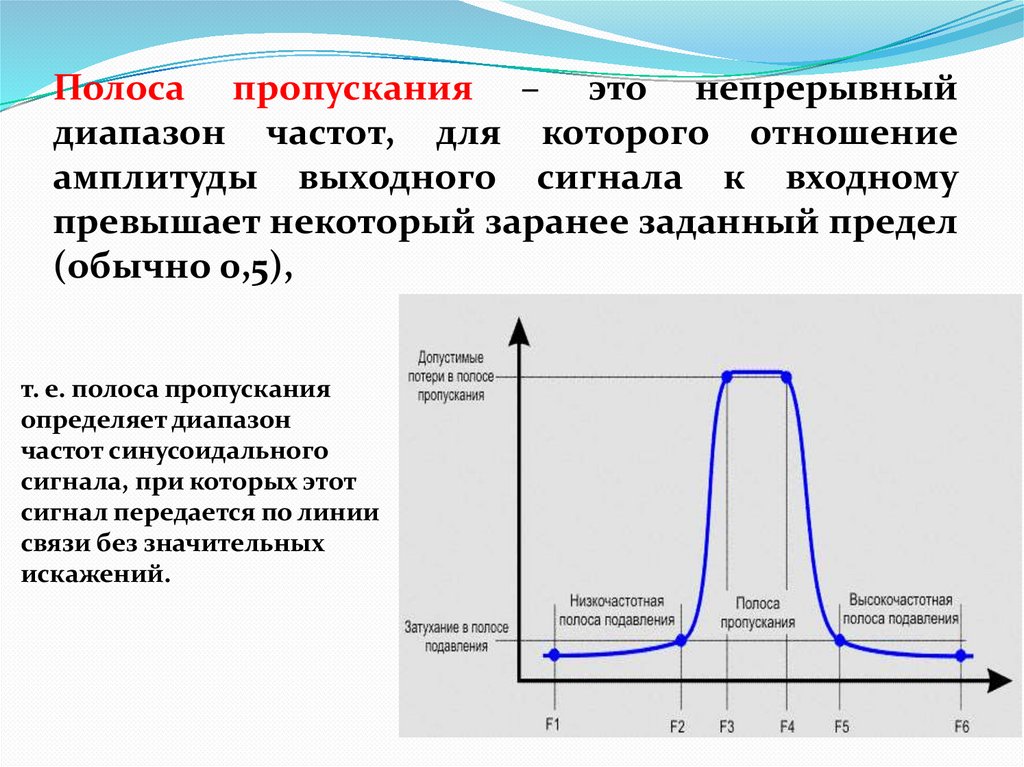

Полоса пропускания – это непрерывный
диапазон частот, для которого отношение
амплитуды выходного сигнала к входному
превышает некоторый заранее заданный предел
(обычно 0,5),
т. е. полоса пропускания
определяет диапазон
частот синусоидального
сигнала, при которых этот
сигнал передается по линии
связи без значительных
искажений.

62.

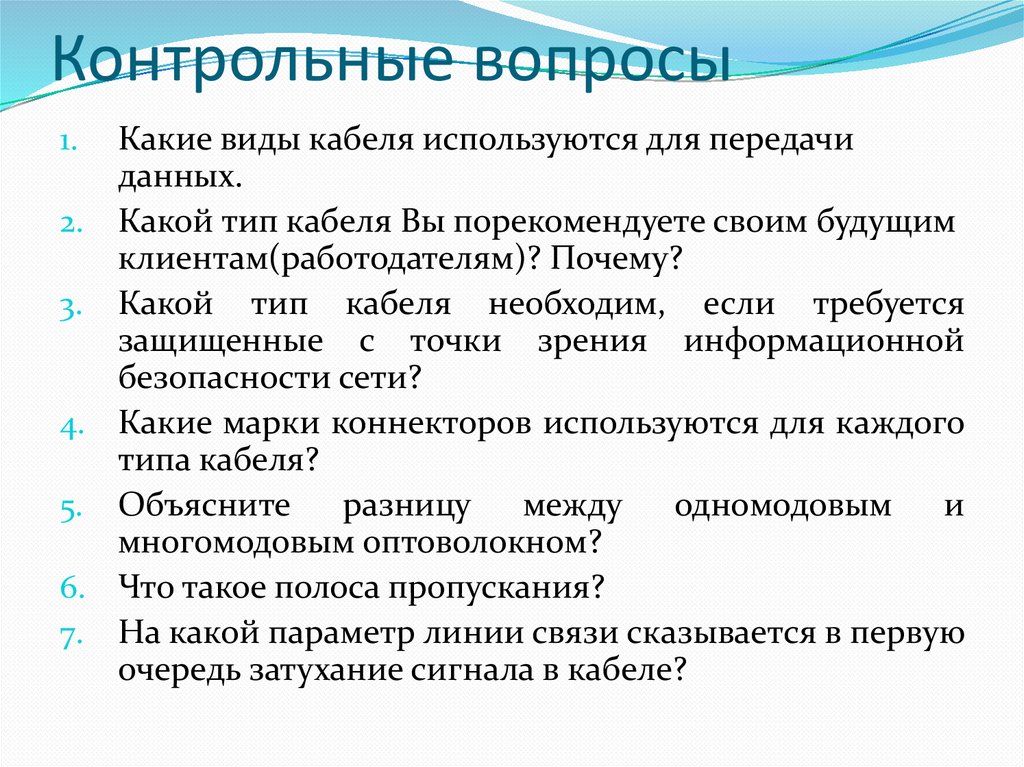

Контрольные вопросы
1.
2.
3.
4.
5.
6.
7.
Какие виды кабеля используются для передачи
данных.
Какой тип кабеля Вы порекомендуете своим будущим
клиентам(работодателям)? Почему?
Какой тип кабеля необходим, если требуется
защищенные с точки зрения информационной
безопасности сети?
Какие марки коннекторов используются для каждого
типа кабеля?
Объясните
разницу
между
одномодовым
и
многомодовым оптоволокном?
Что такое полоса пропускания?
На какой параметр линии связи сказывается в первую
очередь затухание сигнала в кабеле?

63. Контрольные вопросы

Спектральный анализ сигналов
на линиях связи

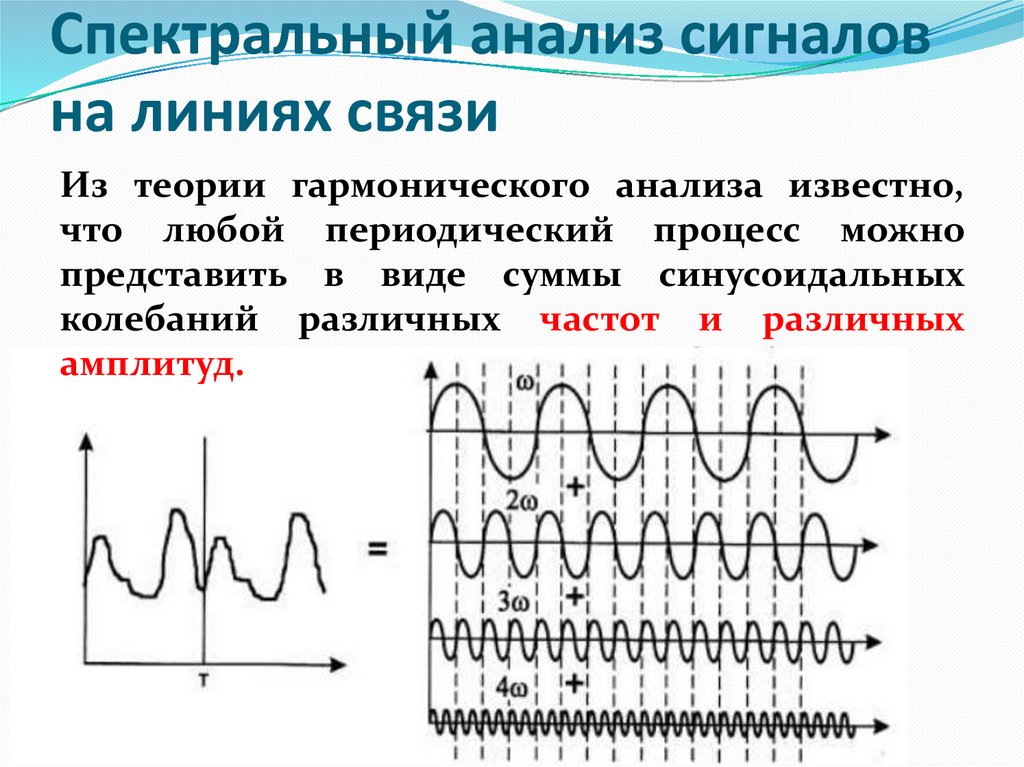

Из теории гармонического анализа известно,
что любой периодический процесс можно
представить в виде суммы синусоидальных
колебаний различных частот и различных
амплитуд.

64. Спектральный анализ сигналов на линиях связи

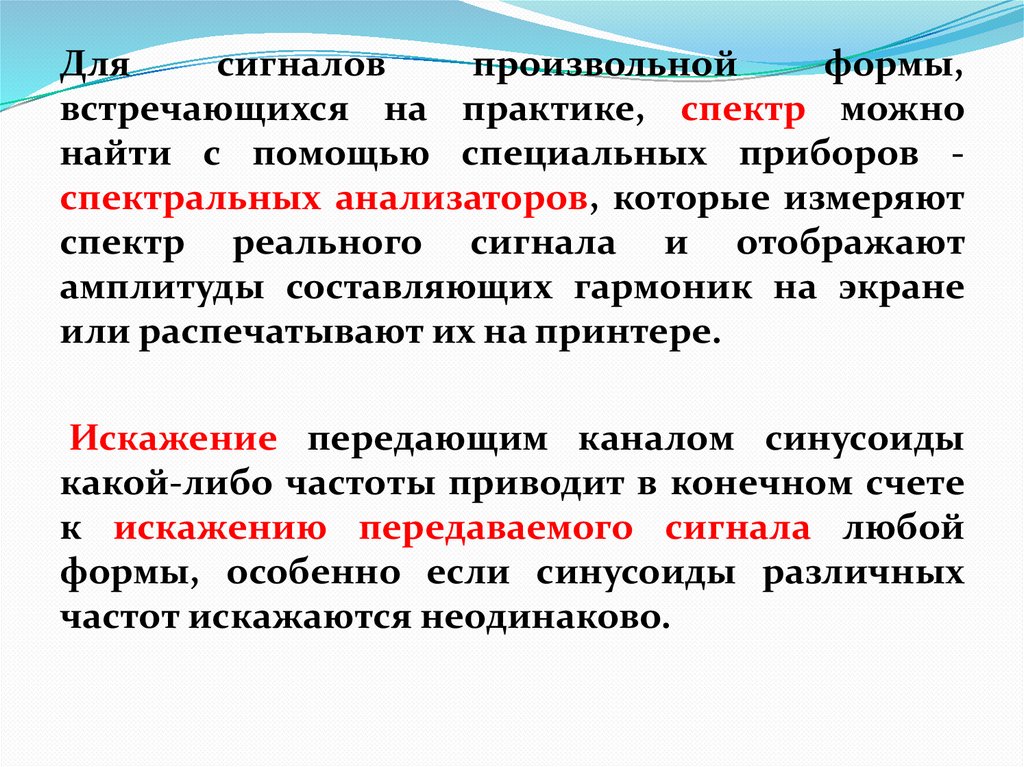

Для
сигналов
произвольной
формы,
встречающихся на практике, спектр можно
найти с помощью специальных приборов спектральных анализаторов, которые измеряют
спектр реального сигнала и отображают
амплитуды составляющих гармоник на экране
или распечатывают их на принтере.
Искажение передающим каналом синусоиды
какой-либо частоты приводит в конечном счете
к искажению передаваемого сигнала любой
формы, особенно если синусоиды различных
частот искажаются неодинаково.

65.

Помехи

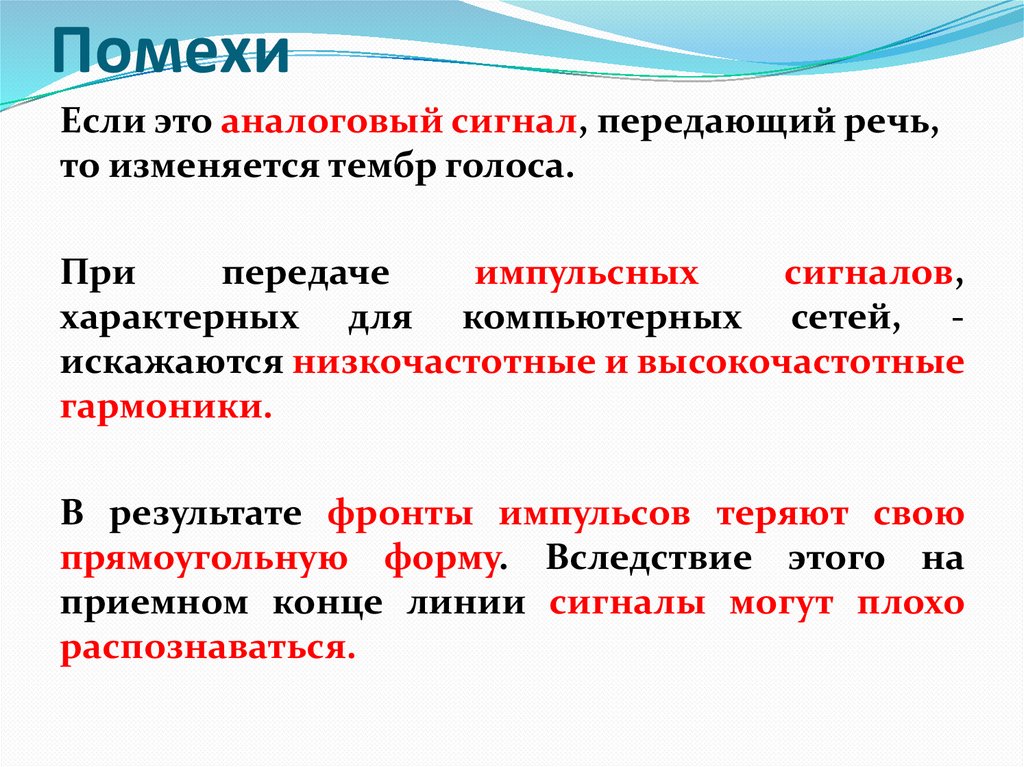

Если это аналоговый сигнал, передающий речь,
то изменяется тембр голоса.
При
передаче
импульсных
сигналов,
характерных для компьютерных сетей, искажаются низкочастотные и высокочастотные
гармоники.
В результате фронты импульсов теряют свою
прямоугольную форму. Вследствие этого на
приемном конце линии сигналы могут плохо
распознаваться.

66. Помехи

на осцилографе

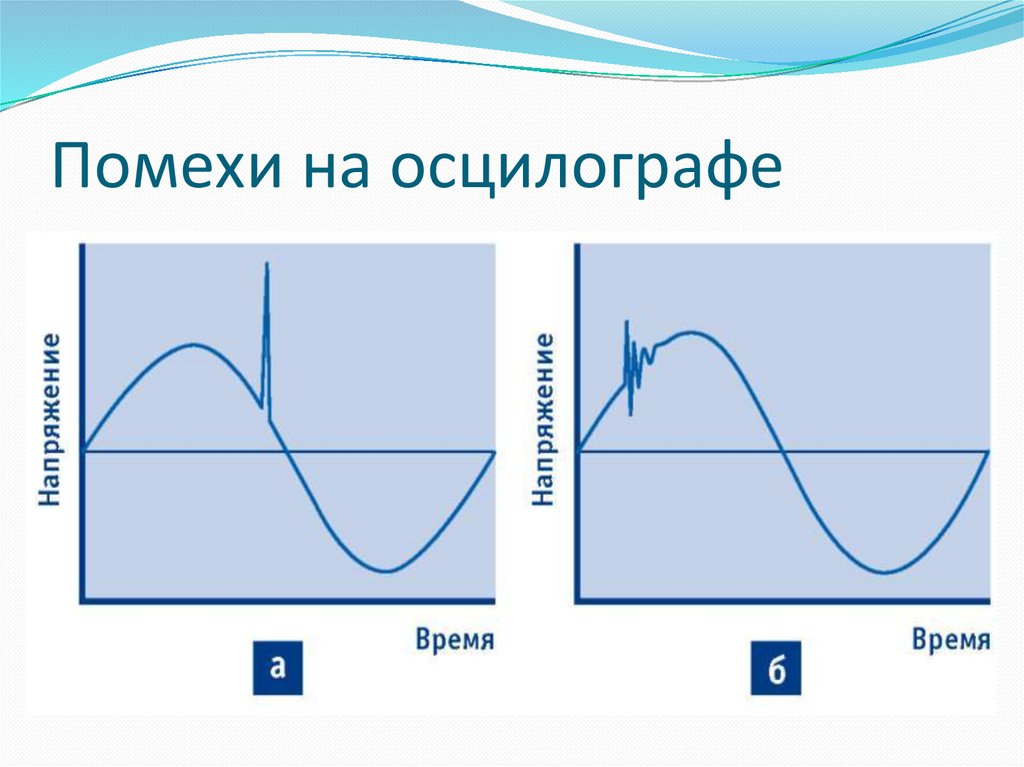

67. Помехи на осцилографе

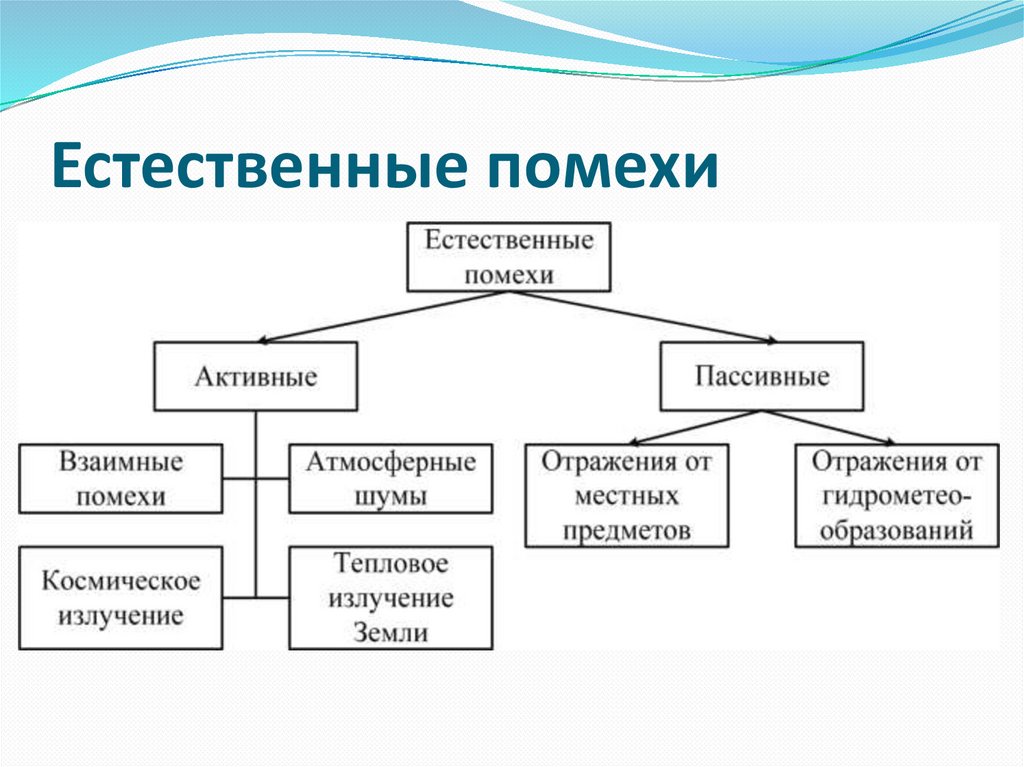

Естественные помехи

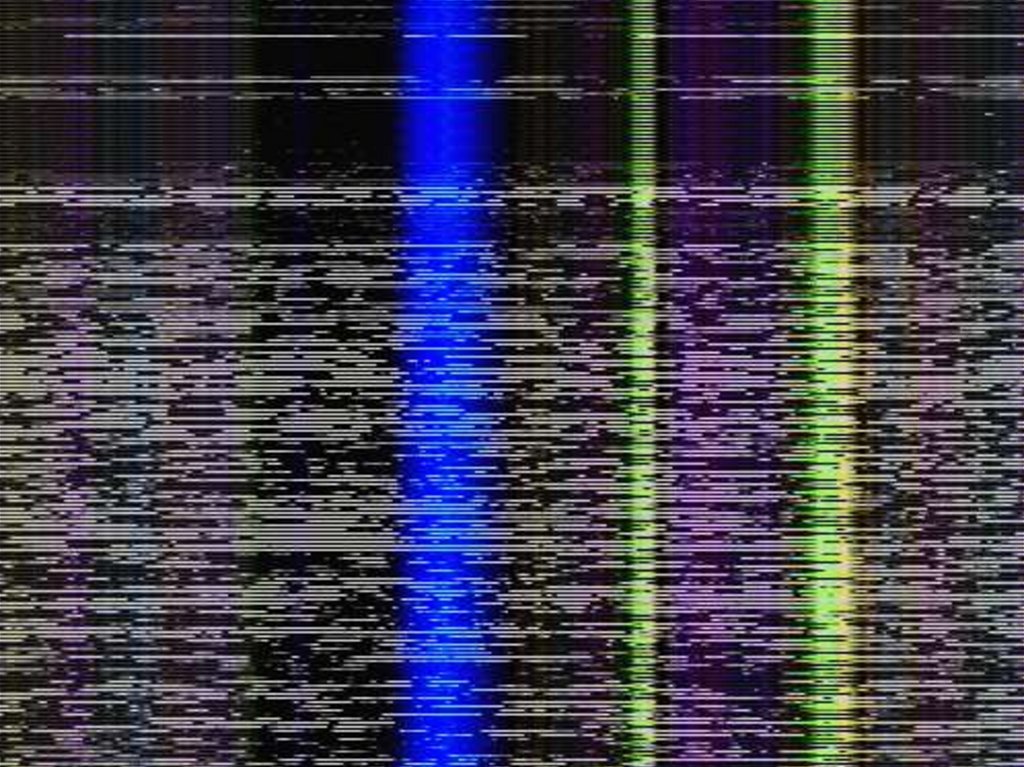

68. Естественные помехи

69.

70.

71.

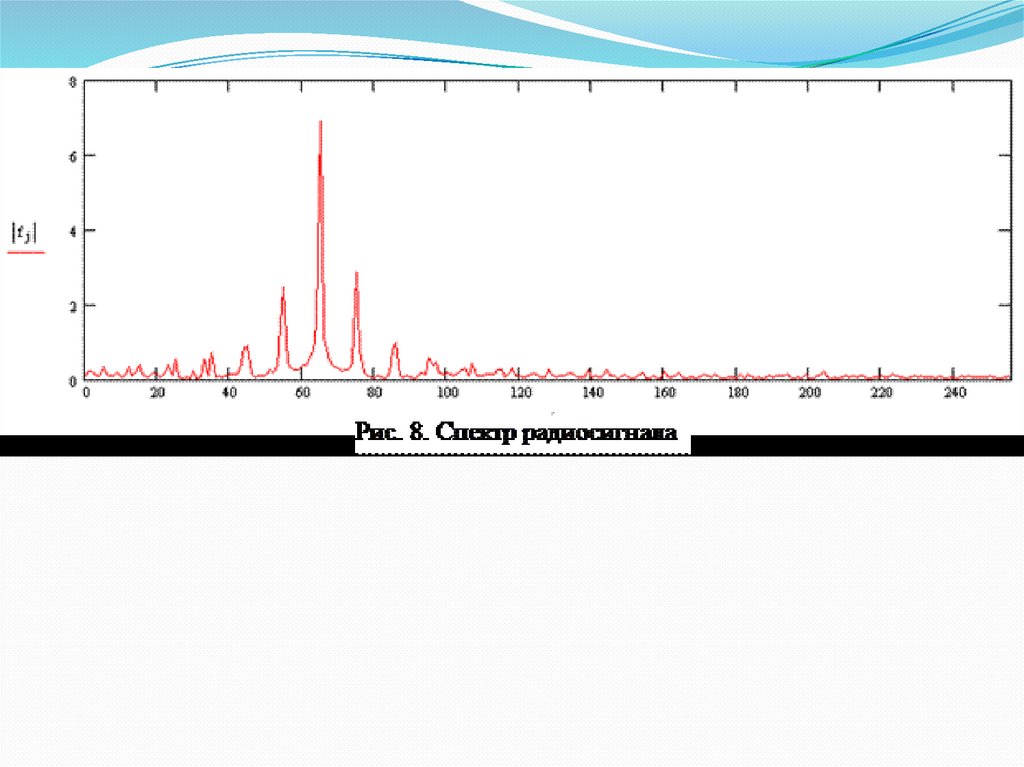

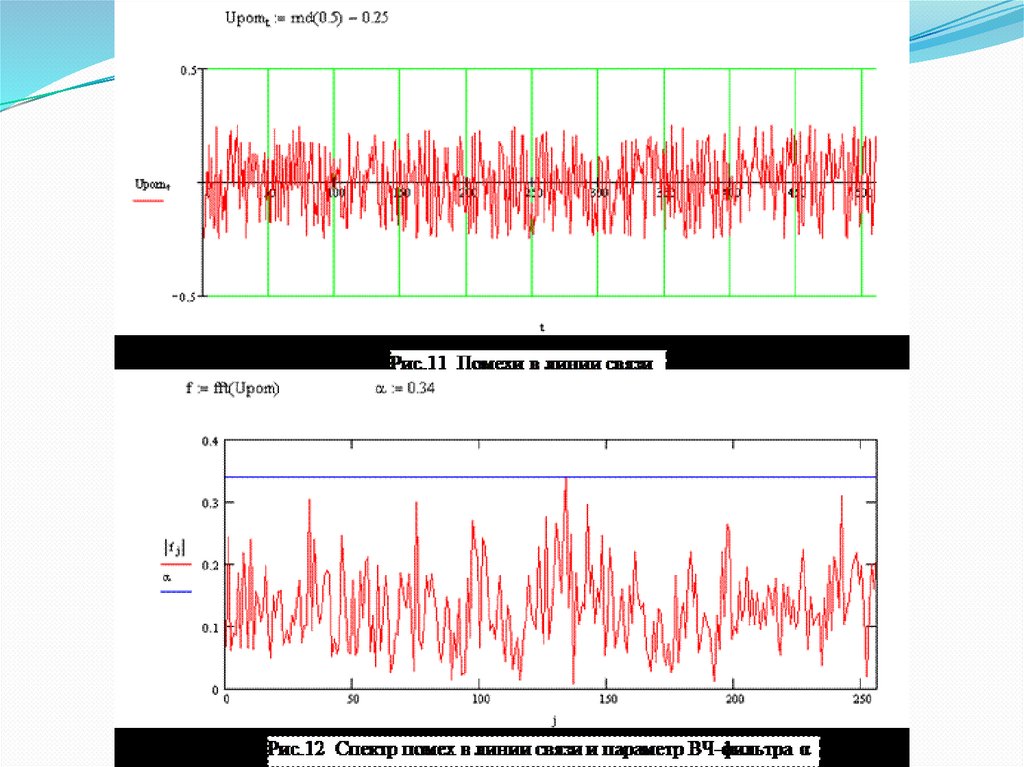

72.

73.

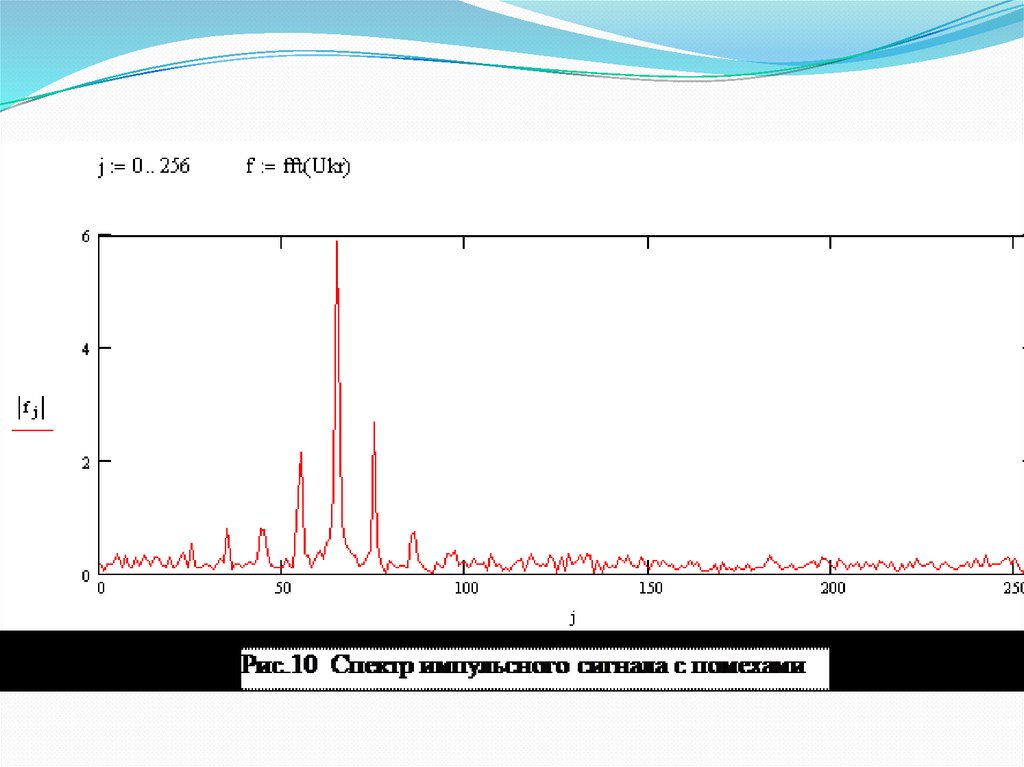

74.

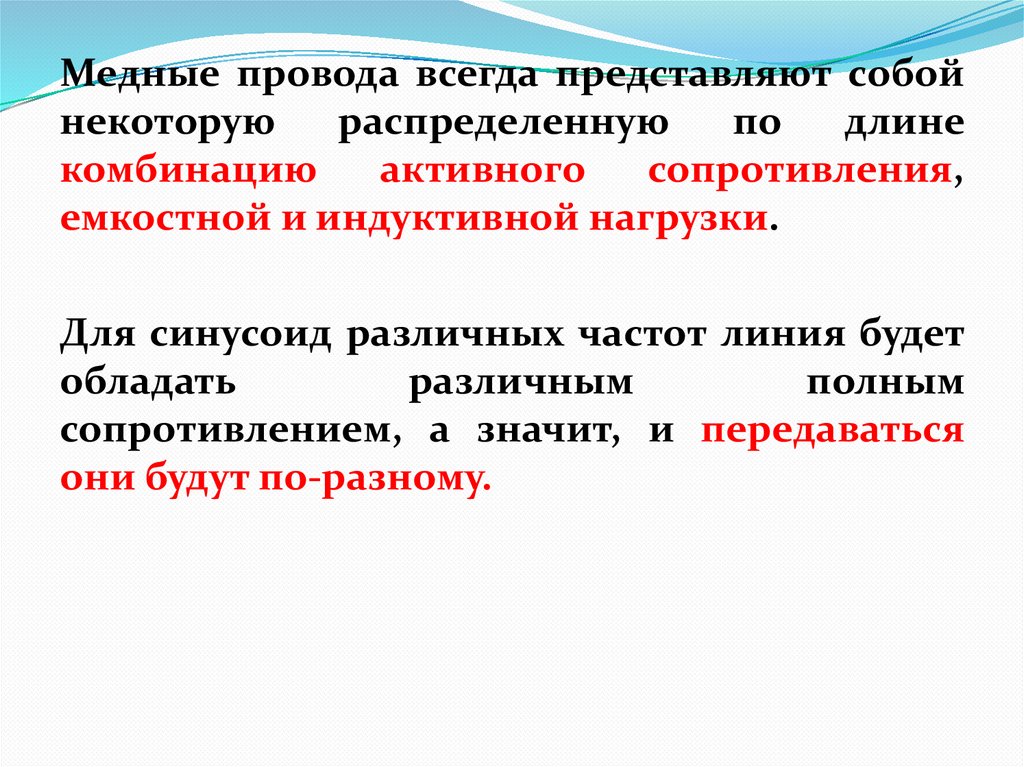

Медные провода всегда представляют собой
некоторую
распределенную
по
длине
комбинацию
активного
сопротивления,
емкостной и индуктивной нагрузки.
Для синусоид различных частот линия будет
обладать
различным
полным
сопротивлением, а значит, и передаваться
они будут по-разному.

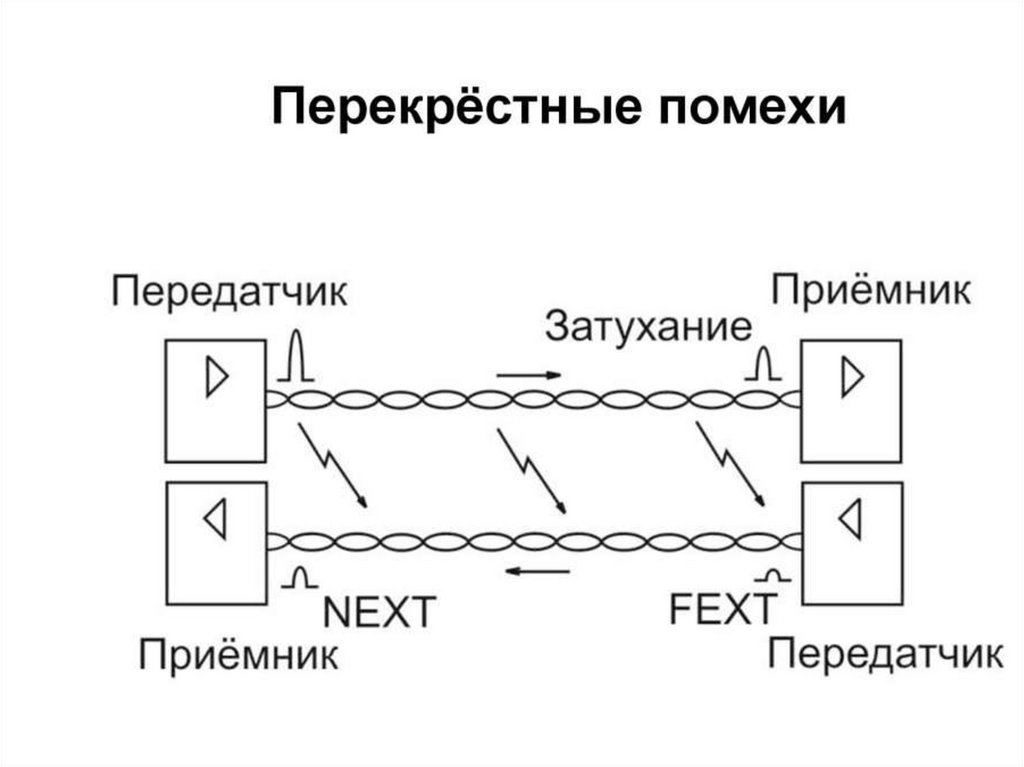

75.

76.

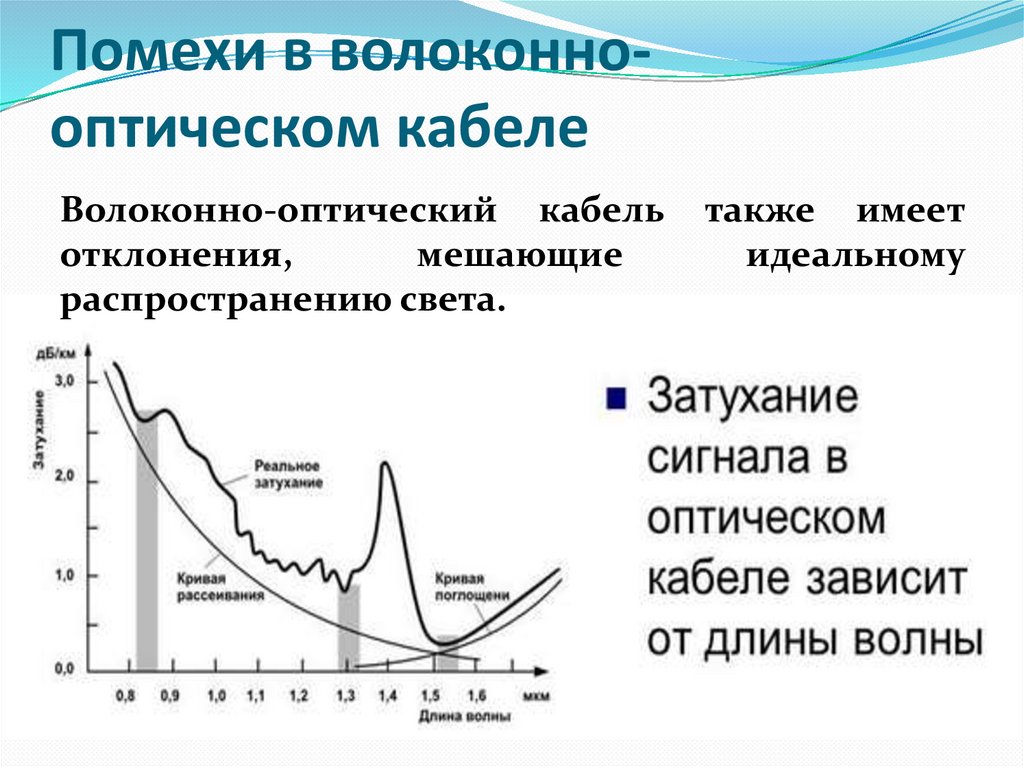

Помехи в волоконнооптическом кабеле
Волоконно-оптический кабель
отклонения,
мешающие
распространению света.
также имеет
идеальному

77. Помехи в волоконно-оптическом кабеле

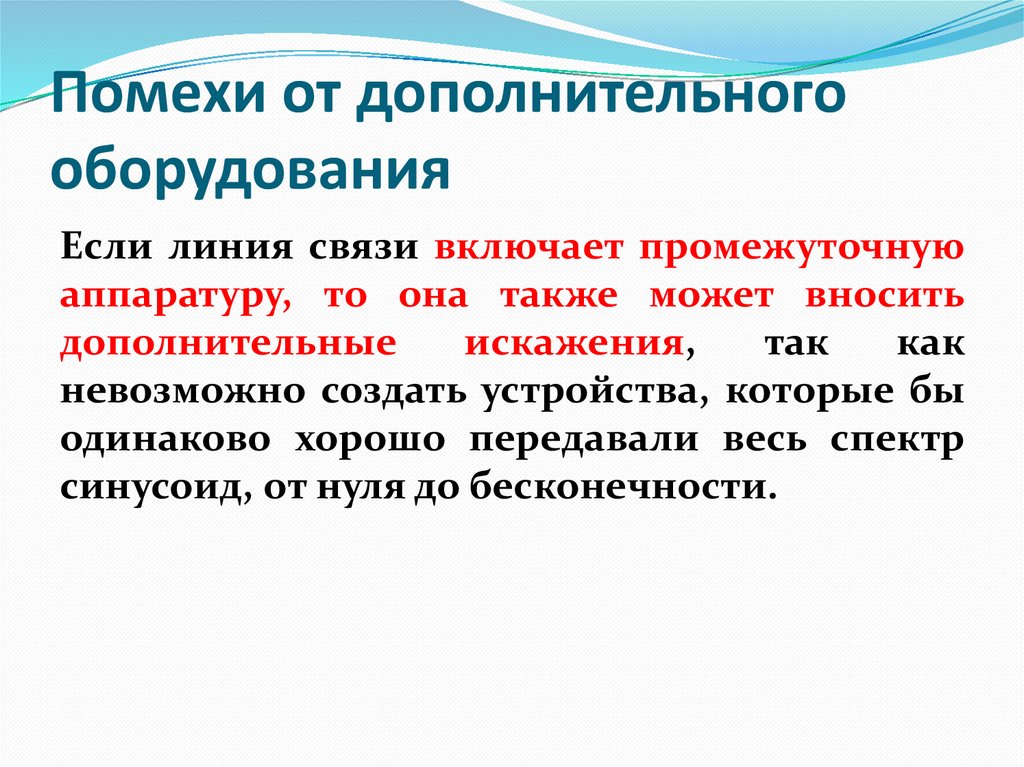

Помехи от дополнительного
оборудования
Если линия связи включает промежуточную
аппаратуру, то она также может вносить
дополнительные
искажения,
так
как
невозможно создать устройства, которые бы
одинаково хорошо передавали весь спектр
синусоид, от нуля до бесконечности.

78. Помехи от дополнительного оборудования

Помехи от репитера

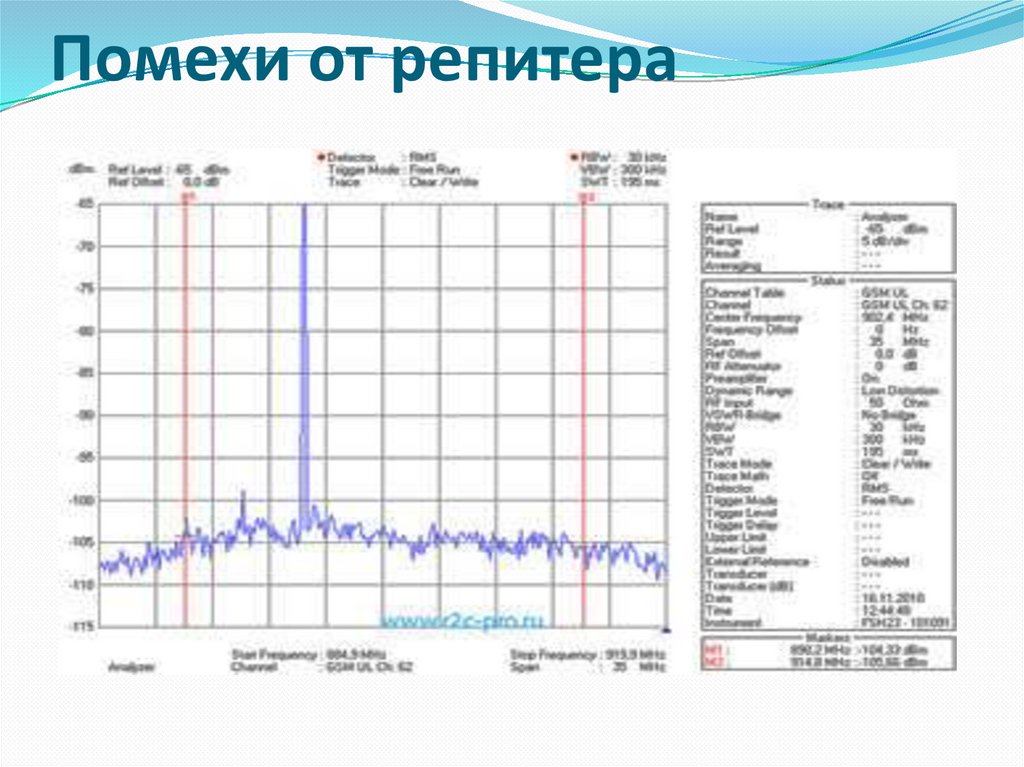

79. Помехи от репитера

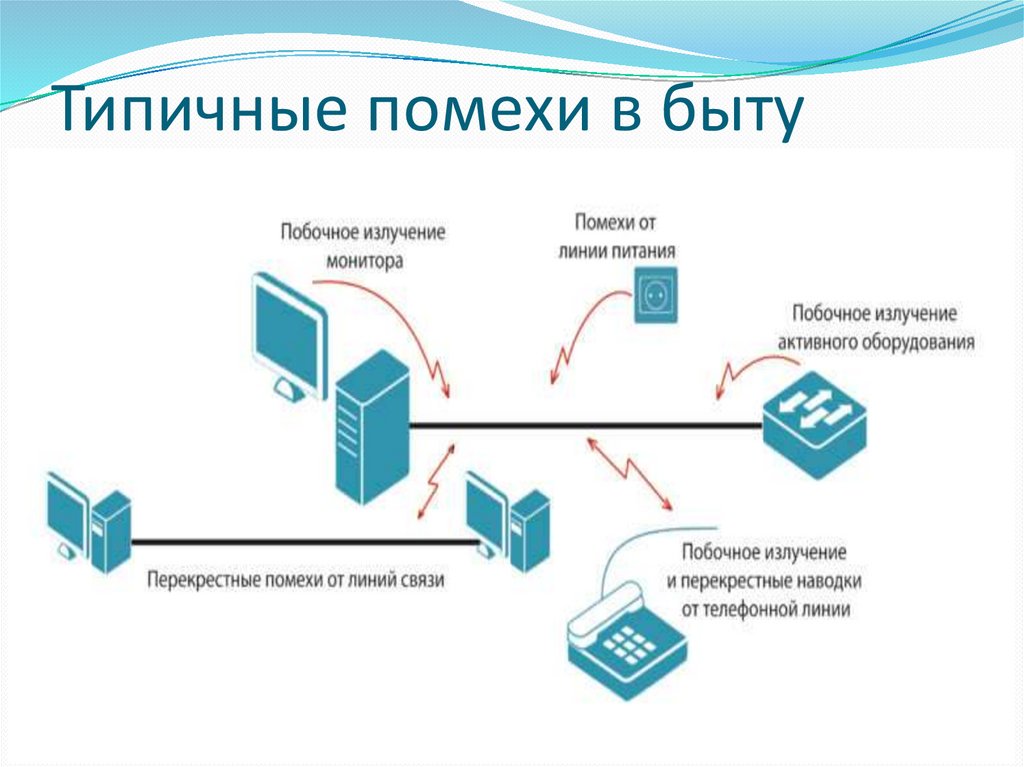

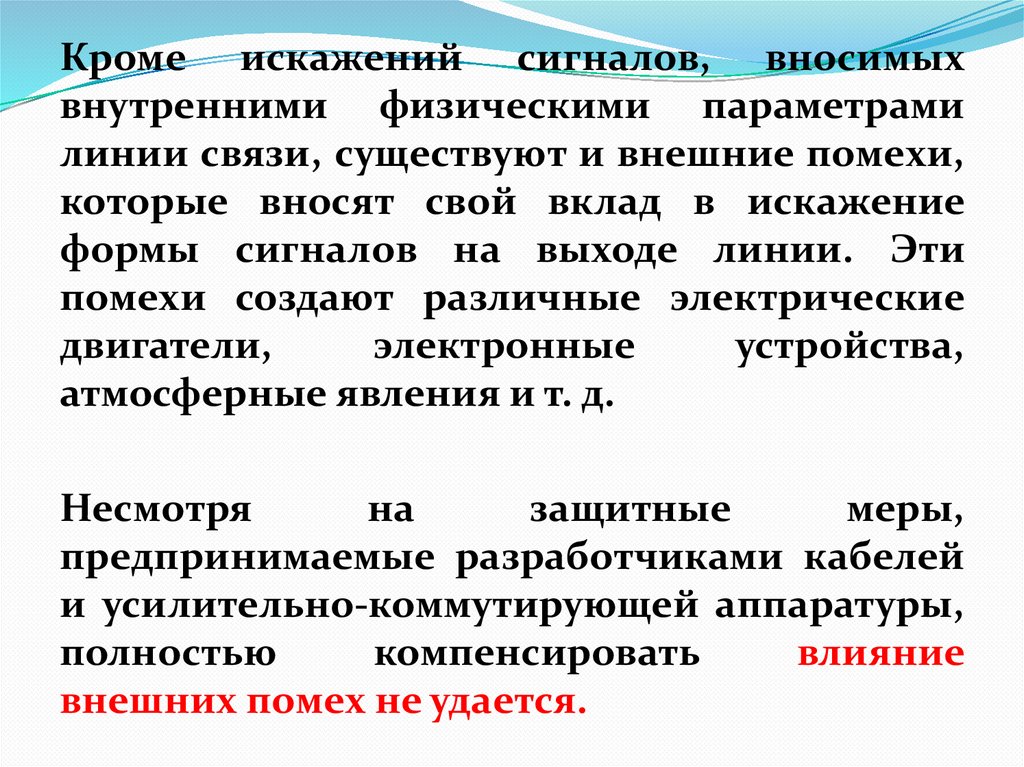

Типичные помехи в быту

80. Типичные помехи в быту

Кроме искажений сигналов, вносимых
внутренними физическими параметрами
линии связи, существуют и внешние помехи,
которые вносят свой вклад в искажение
формы сигналов на выходе линии. Эти
помехи создают различные электрические
двигатели,
электронные
устройства,
атмосферные явления и т. д.
Несмотря
на
защитные
меры,
предпринимаемые разработчиками кабелей
и усилительно-коммутирующей аппаратуры,
полностью
компенсировать
влияние
внешних помех не удается.

81.

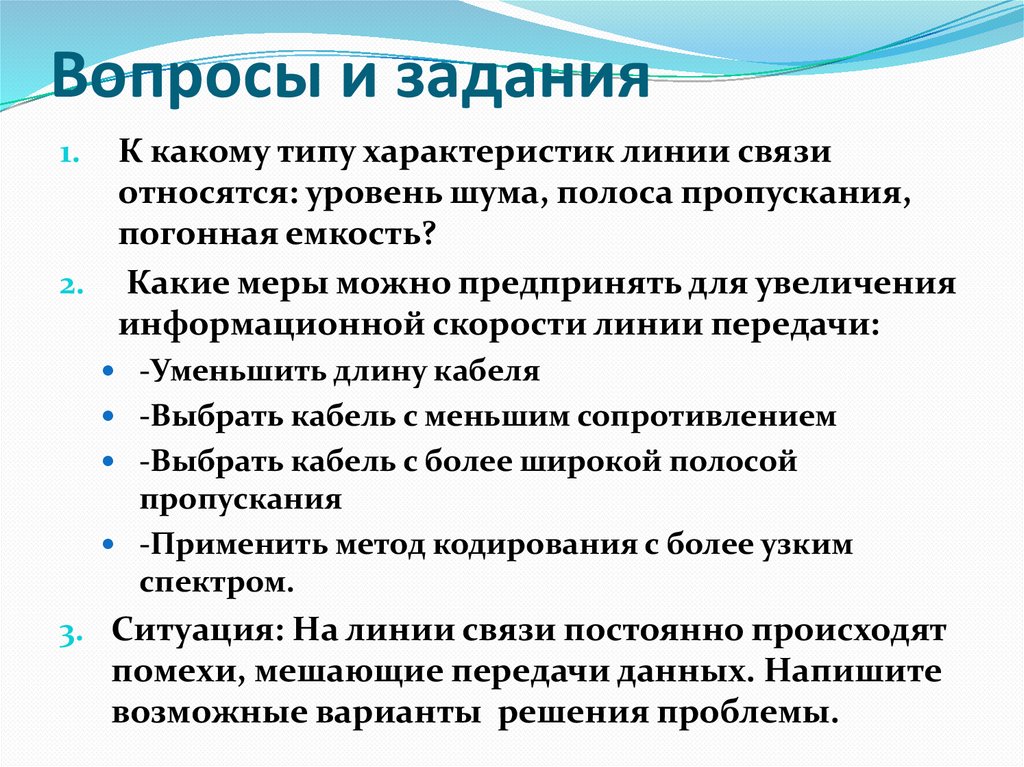

Вопросы и задания
К какому типу характеристик линии связи
относятся: уровень шума, полоса пропускания,
погонная емкость?
2. Какие меры можно предпринять для увеличения
информационной скорости линии передачи:
1.
-Уменьшить длину кабеля
-Выбрать кабель с меньшим сопротивлением
-Выбрать кабель с более широкой полосой
пропускания
-Применить метод кодирования с более узким
спектром.
3. Ситуация: На линии связи постоянно происходят
помехи, мешающие передачи данных. Напишите
возможные варианты решения проблемы.

82. Вопросы и задания

83. Сетевой адаптер

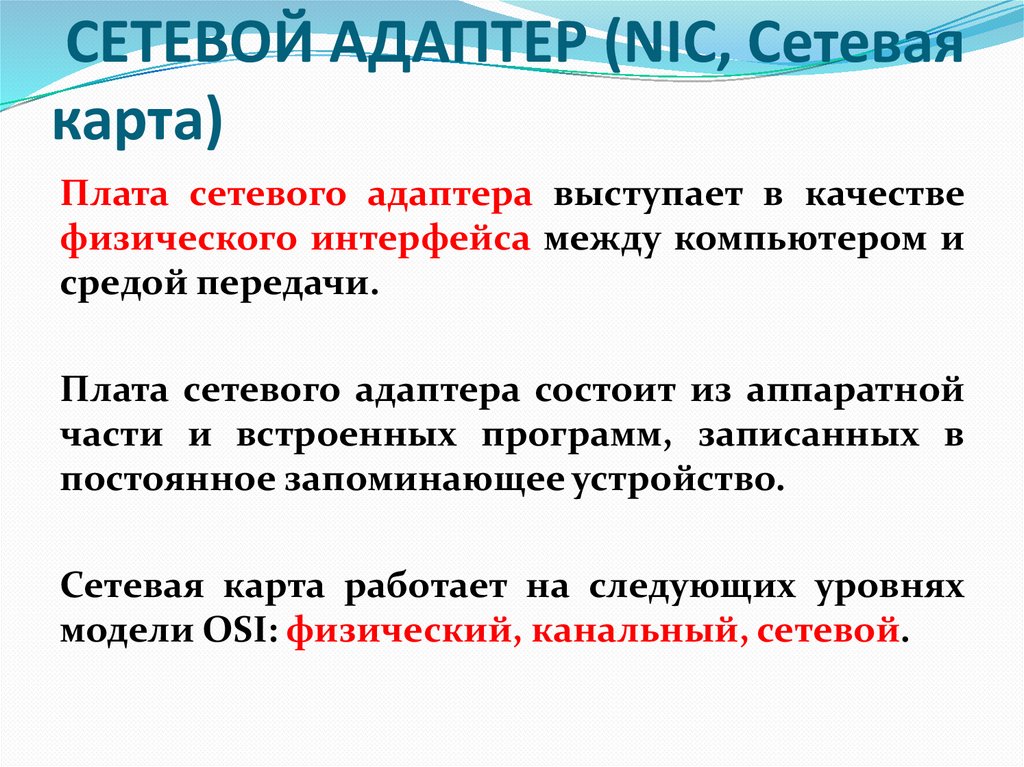

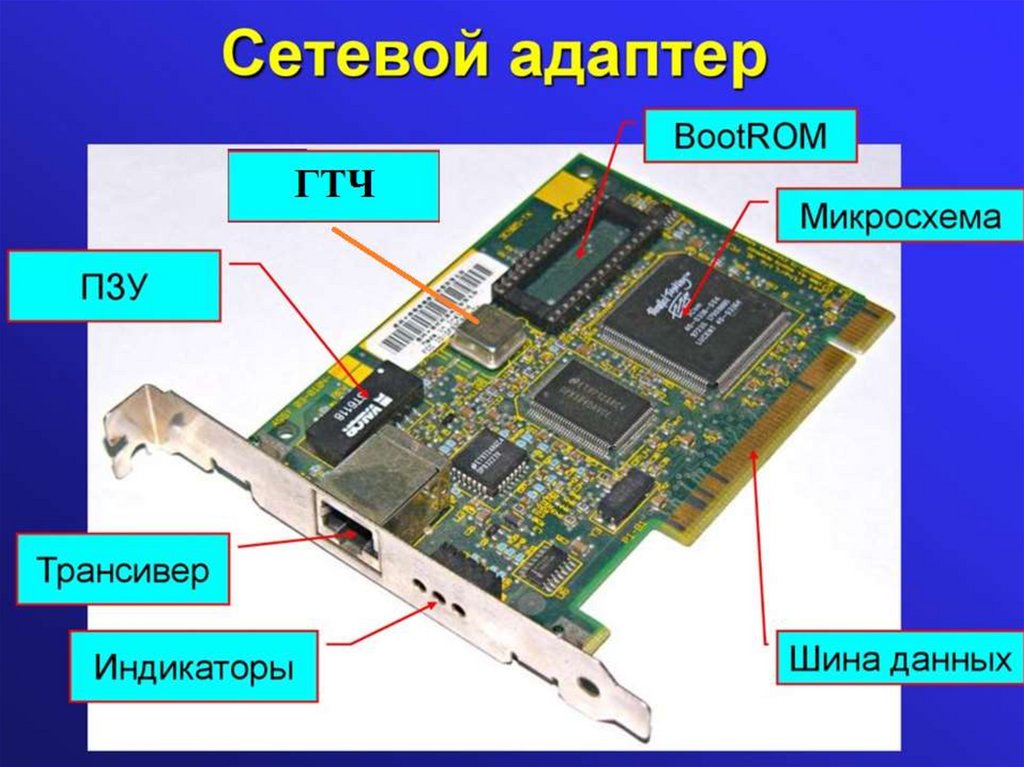

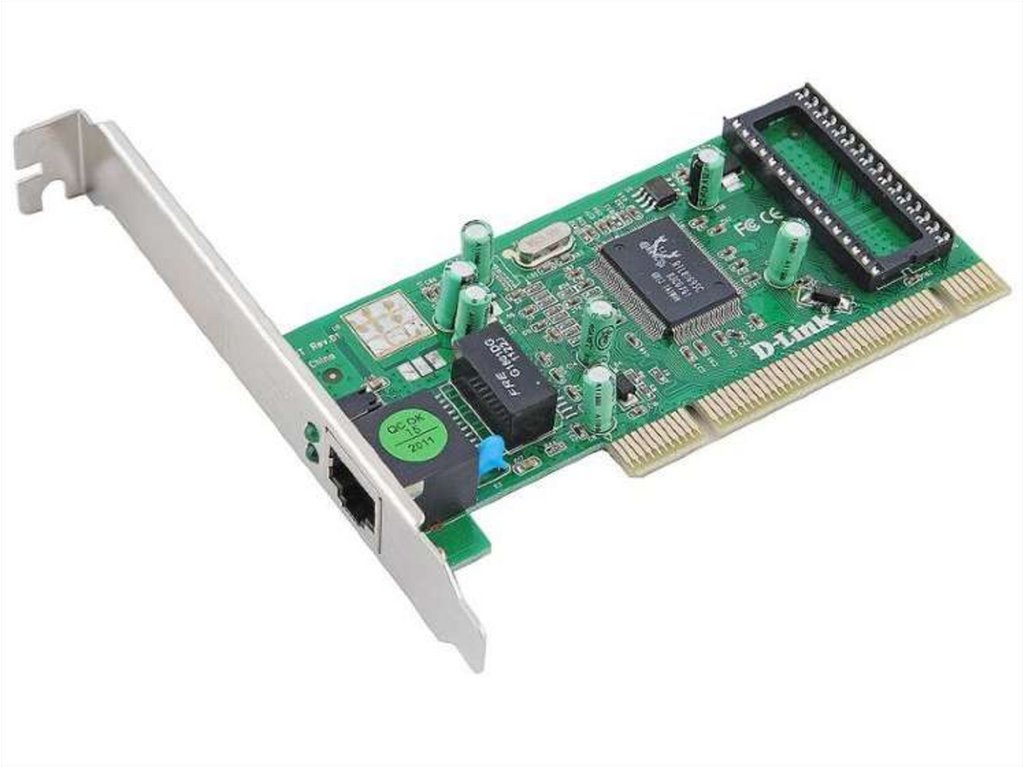

СЕТЕВОЙ АДАПТЕР (NIC, Сетевая
карта)
Плата сетевого адаптера выступает в качестве
физического интерфейса между компьютером и
средой передачи.
Плата сетевого адаптера состоит из аппаратной
части и встроенных программ, записанных в
постоянное запоминающее устройство.
Сетевая карта работает на следующих уровнях
модели OSI: физический, канальный, сетевой.

84. СЕТЕВОЙ АДАПТЕР (NIC, Сетевая карта)

85.

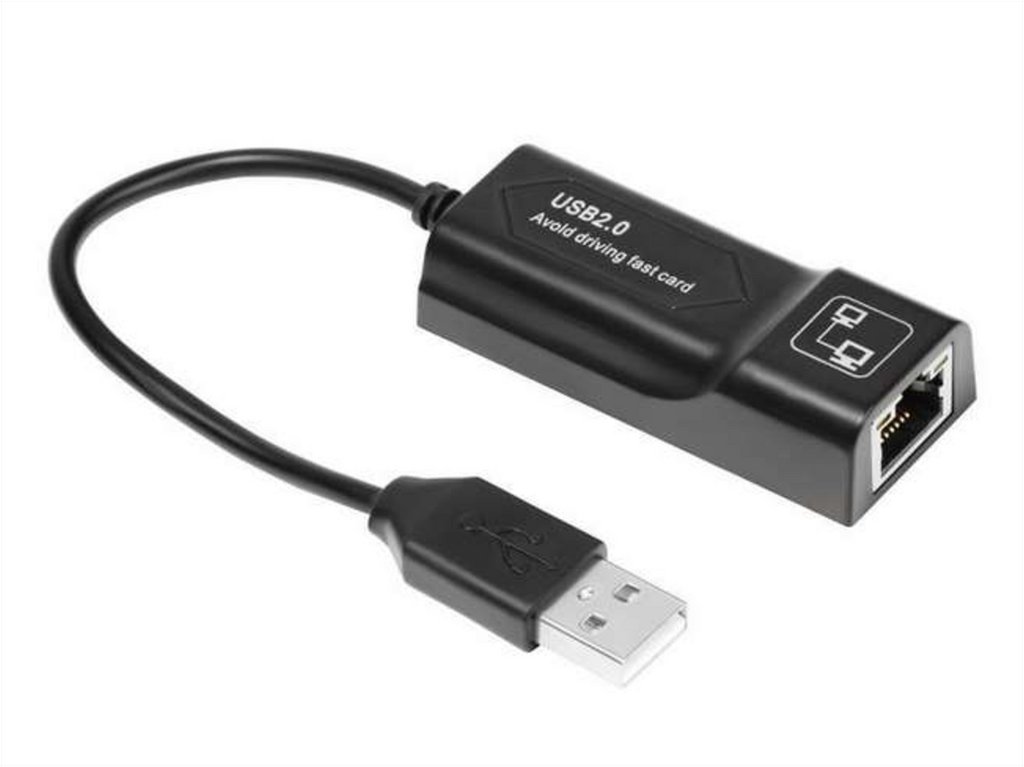

86.

87.

88.

89.

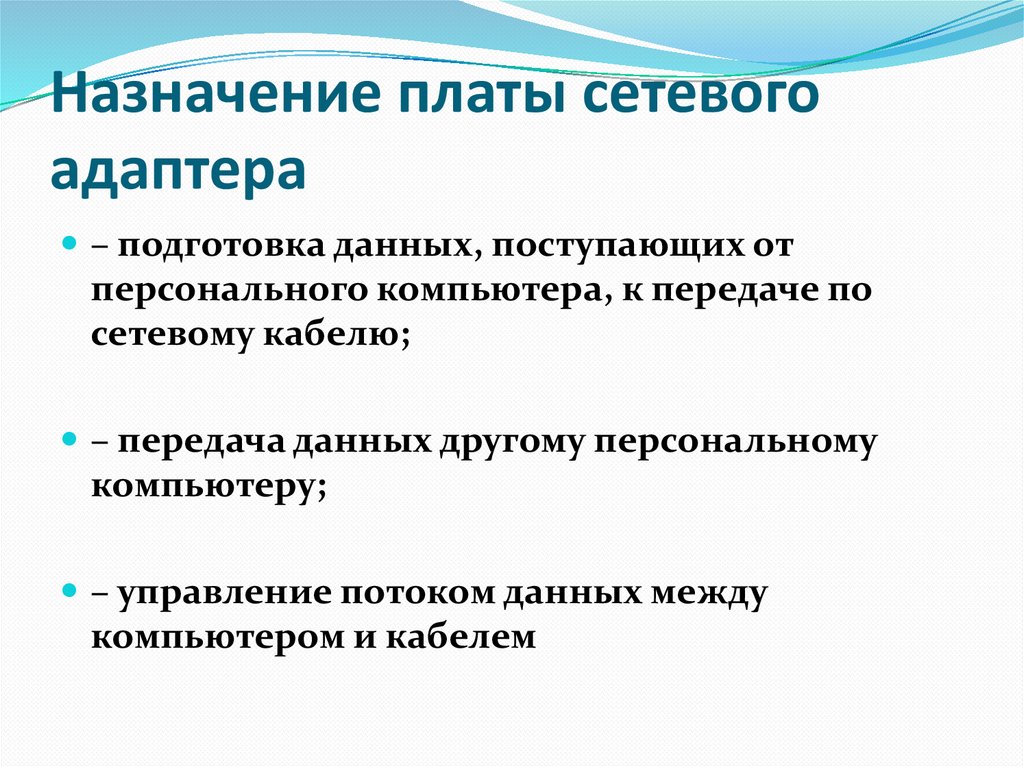

Назначение платы сетевого
адаптера
– подготовка данных, поступающих от
персонального компьютера, к передаче по
сетевому кабелю;
– передача данных другому персональному
компьютеру;
– управление потоком данных между
компьютером и кабелем

90. Назначение платы сетевого адаптера

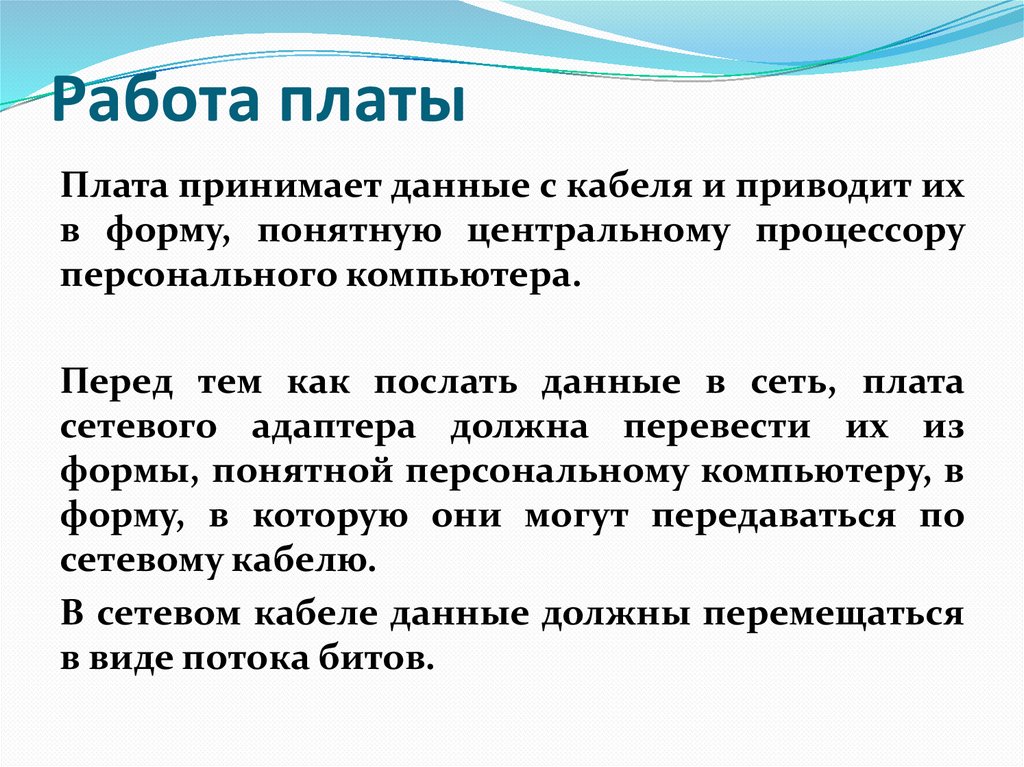

Работа платы
Плата принимает данные с кабеля и приводит их
в форму, понятную центральному процессору
персонального компьютера.
Перед тем как послать данные в сеть, плата
сетевого адаптера должна перевести их из
формы, понятной персональному компьютеру, в
форму, в которую они могут передаваться по
сетевому кабелю.
В сетевом кабеле данные должны перемещаться
в виде потока битов.

91. Работа платы

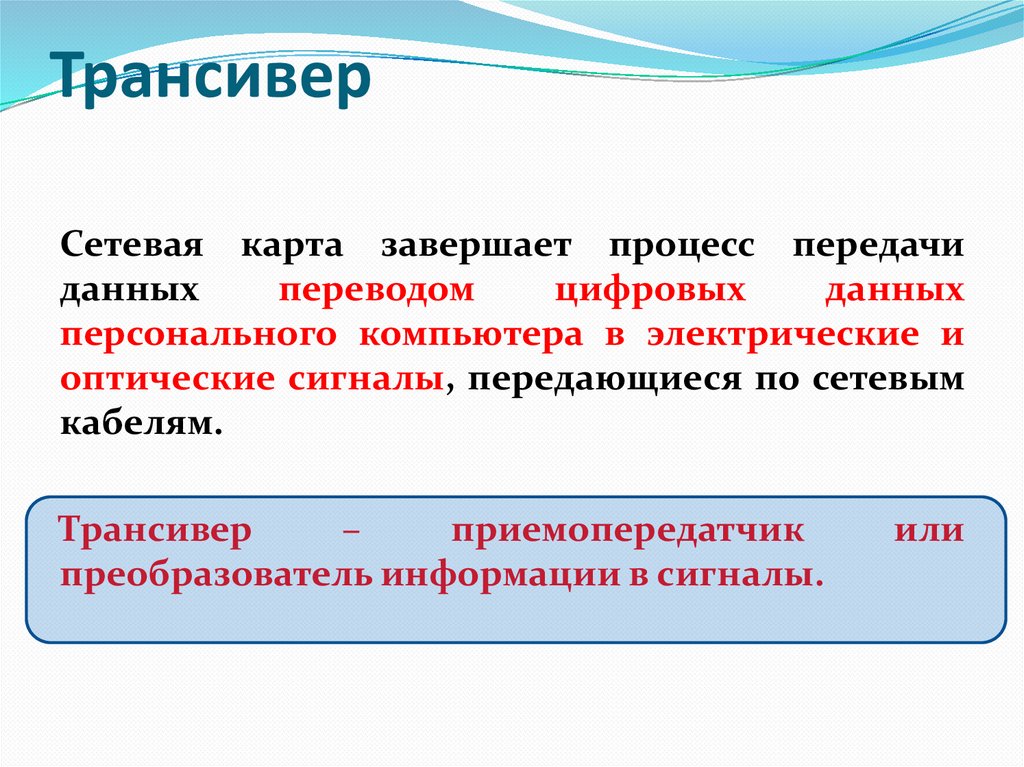

Трансивер
Сетевая карта завершает процесс передачи
данных
переводом
цифровых
данных
персонального компьютера в электрические и
оптические сигналы, передающиеся по сетевым
кабелям.
Трансивер
–
приемопередатчик
преобразователь информации в сигналы.
или

92. Трансивер

93.

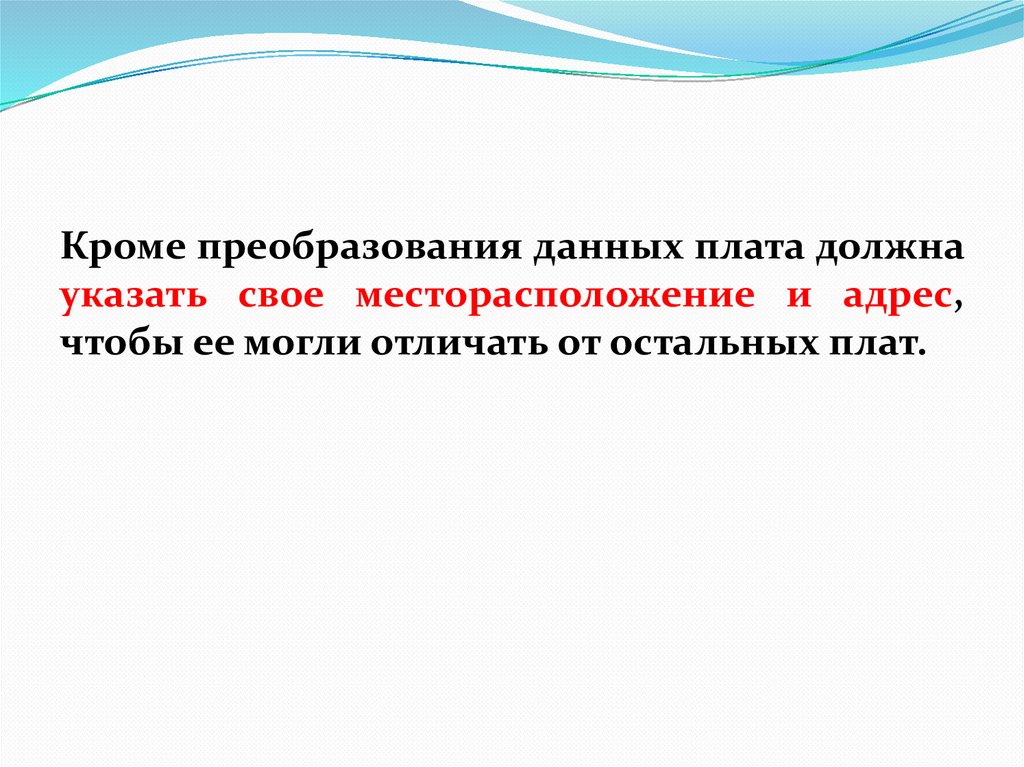

Кроме преобразования данных плата должна
указать свое месторасположение и адрес,
чтобы ее могли отличать от остальных плат.

94.

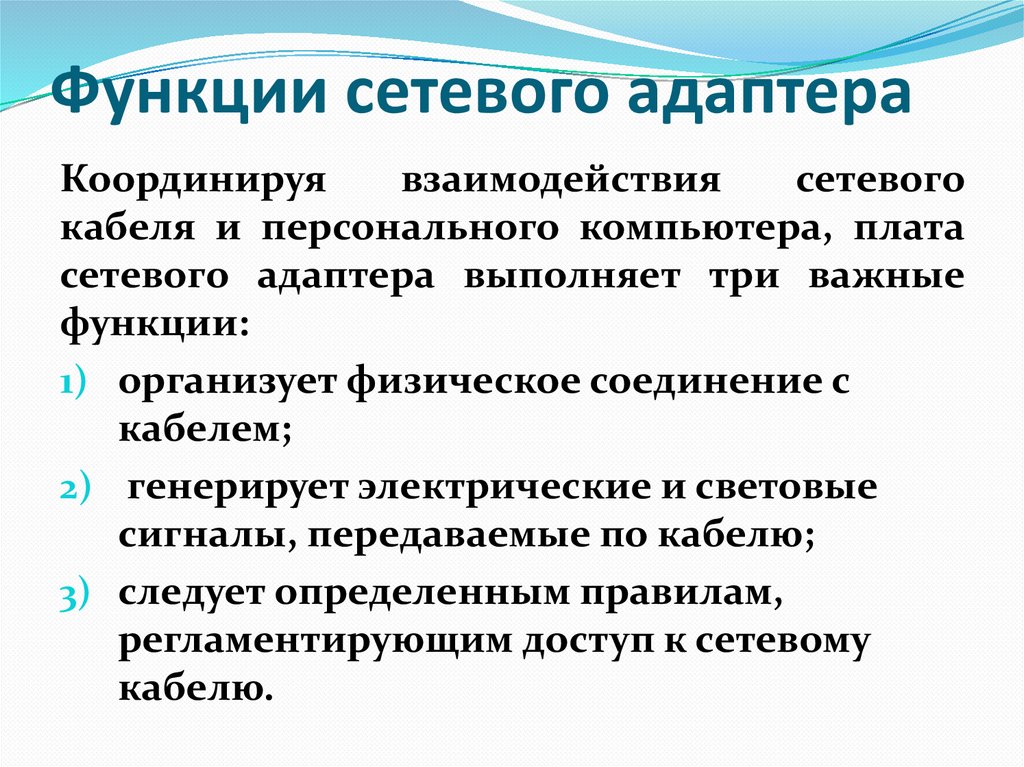

Функции сетевого адаптера
Координируя
взаимодействия
сетевого
кабеля и персонального компьютера, плата
сетевого адаптера выполняет три важные
функции:
1) организует физическое соединение с
кабелем;
2) генерирует электрические и световые
сигналы, передаваемые по кабелю;
3) следует определенным правилам,
регламентирующим доступ к сетевому
кабелю.

95. Функции сетевого адаптера

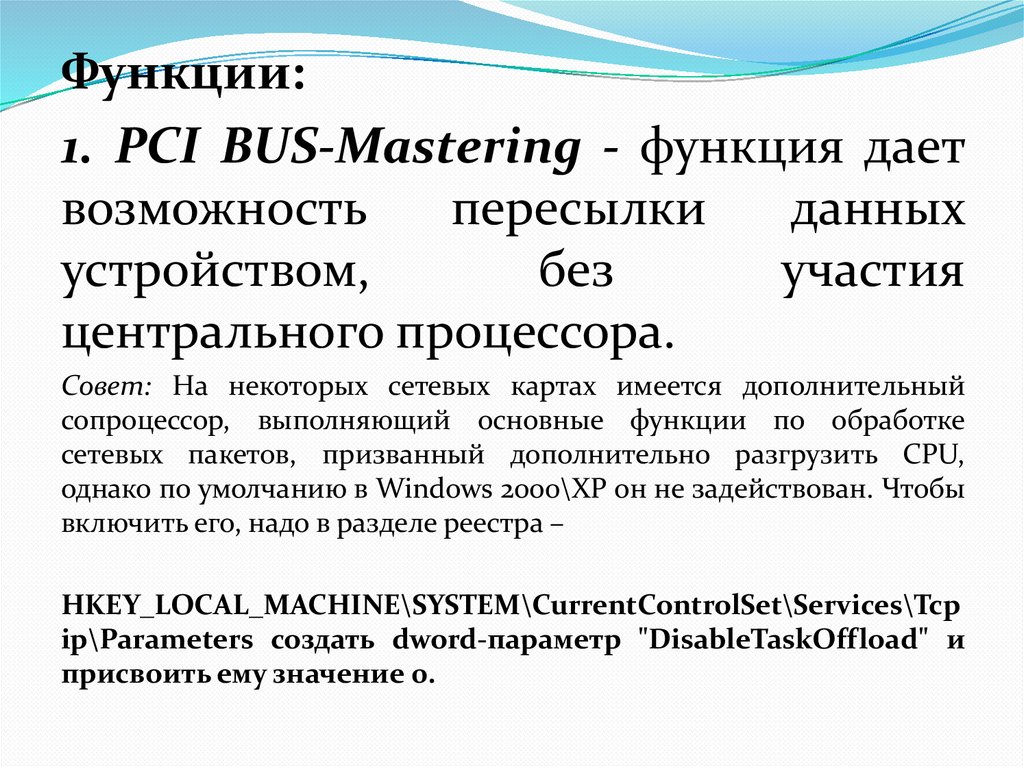

Функции:
1. PCI BUS-Mastering - функция дает
возможность
пересылки
данных
устройством,
без
участия
центрального процессора.
Совет: На некоторых сетевых картах имеется дополнительный
сопроцессор, выполняющий основные функции по обработке
сетевых пакетов, призванный дополнительно разгрузить CPU,
однако по умолчанию в Windows 2000\XP он не задействован. Чтобы
включить его, надо в разделе реестра –
HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcp
ip\Parameters создать dword-параметр "DisableTaskOffload" и
присвоить ему значение 0.

96.

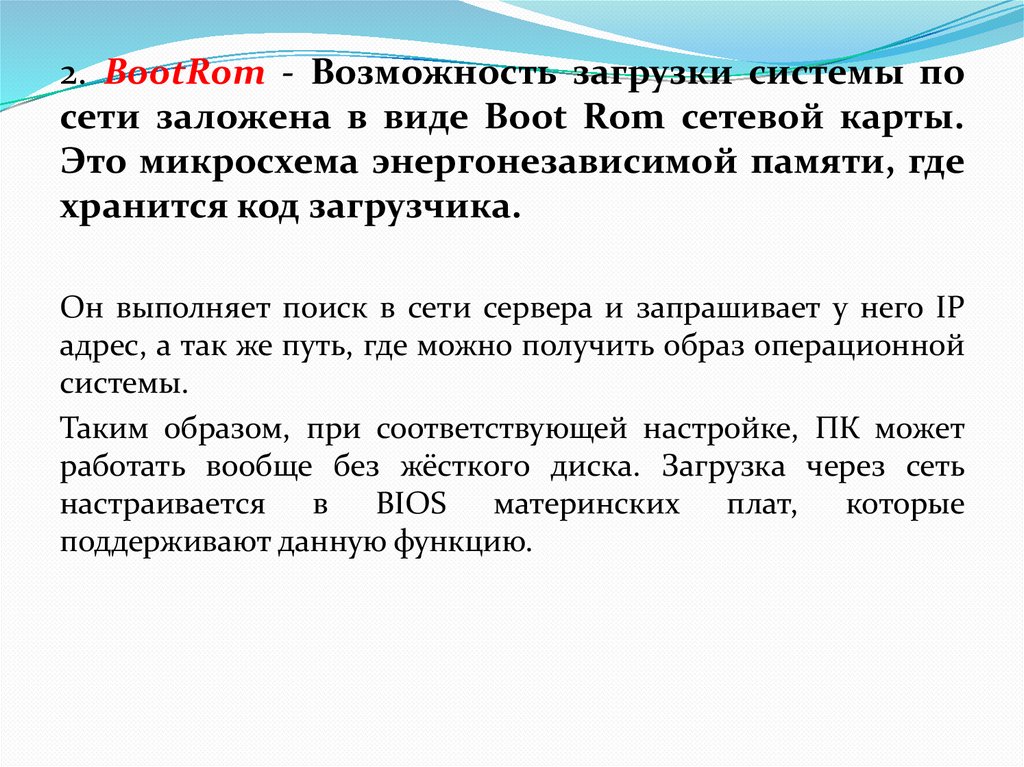

2. BootRom - Возможность загрузки системы по
сети заложена в виде Boot Rom сетевой карты.
Это микросхема энергонезависимой памяти, где
хранится код загрузчика.
Он выполняет поиск в сети сервера и запрашивает у него IP
адрес, а так же путь, где можно получить образ операционной
системы.
Таким образом, при соответствующей настройке, ПК может
работать вообще без жёсткого диска. Загрузка через сеть
настраивается в
BIOS
материнских плат,
которые
поддерживают данную функцию.

97.

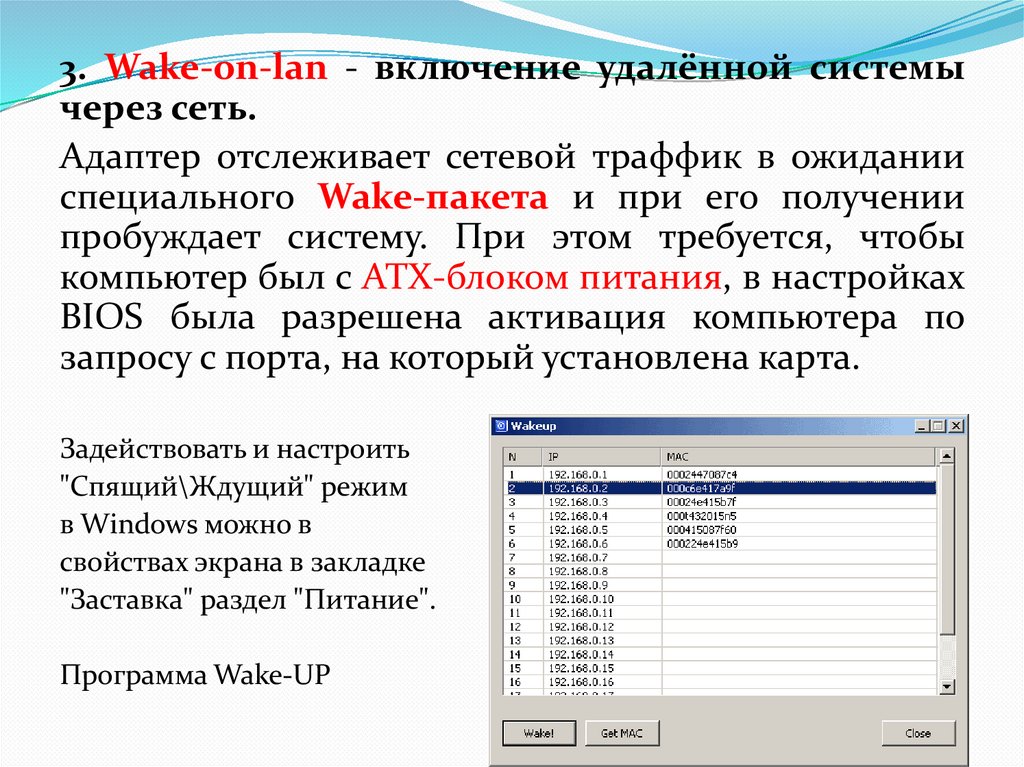

3. Wake-on-lan - включение удалённой системы
через сеть.
Адаптер отслеживает сетевой траффик в ожидании
специального Wake-пакета и при его получении
пробуждает систему. При этом требуется, чтобы
компьютер был с ATX-блоком питания, в настройках
BIOS была разрешена активация компьютера по
запросу с порта, на который установлена карта.
Задействовать и настроить
"Спящий\Ждущий" режим
в Windows можно в
свойствах экрана в закладке
"Заставка" раздел "Питание".
Программа Wake-UP

98.

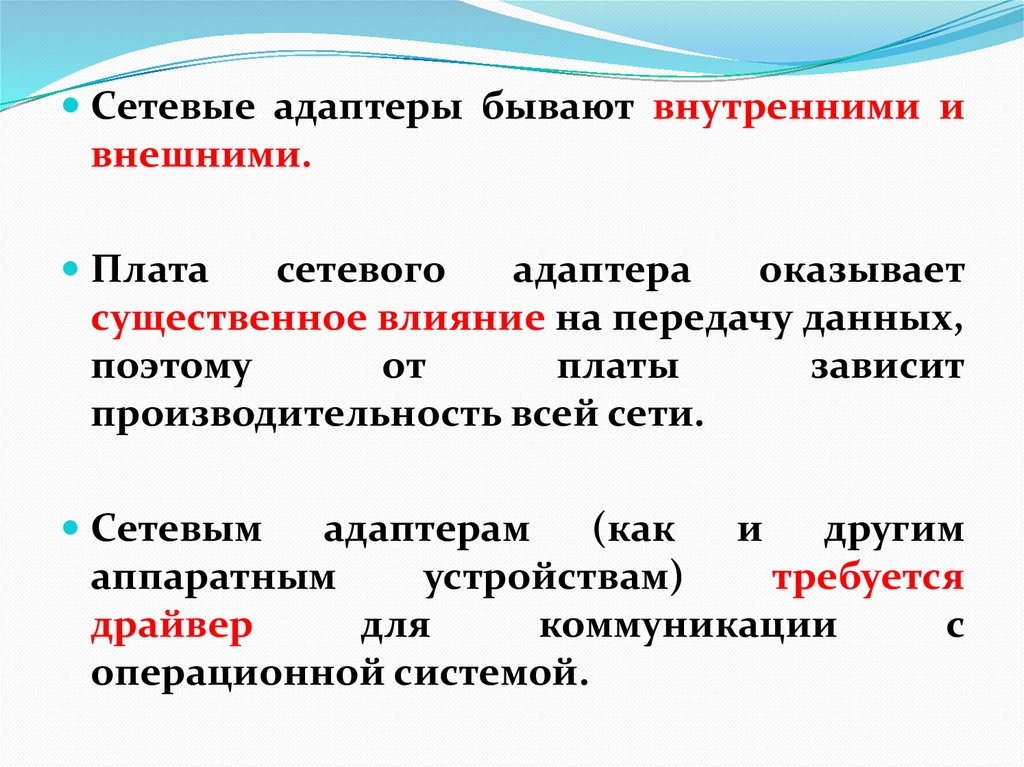

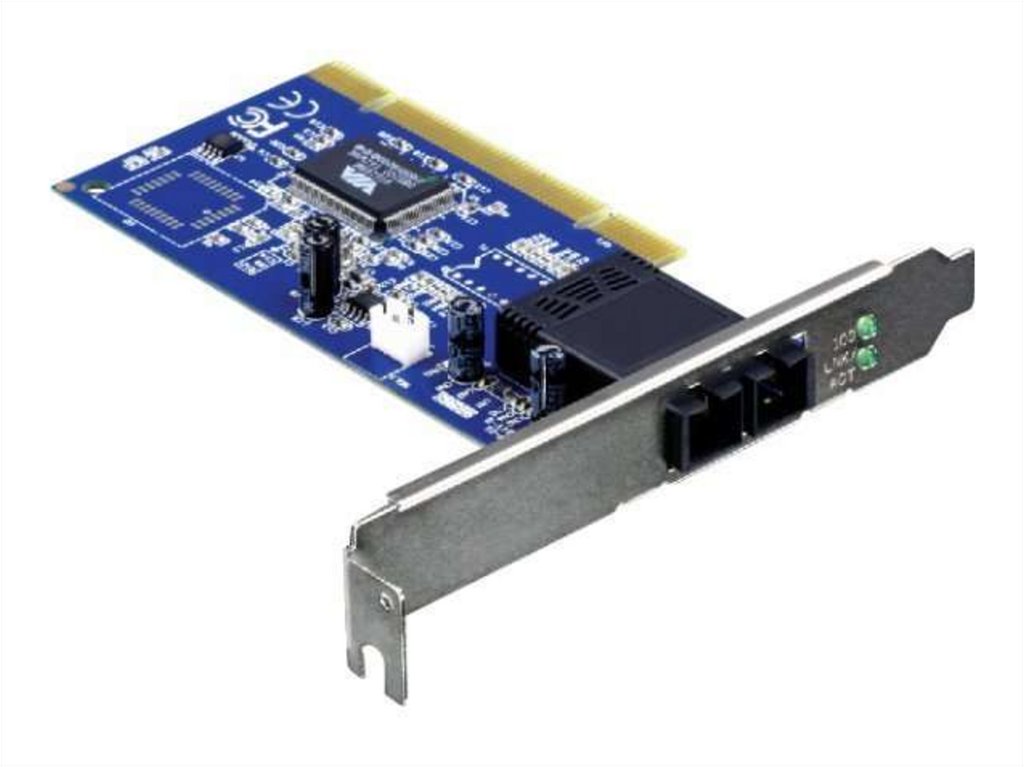

Сетевые адаптеры бывают внутренними и
внешними.
Плата
сетевого
адаптера
оказывает
существенное влияние на передачу данных,
поэтому
от
платы
зависит
производительность всей сети.
Сетевым
адаптерам
(как
и
другим
аппаратным
устройствам)
требуется
драйвер
для
коммуникации
с
операционной системой.

99.

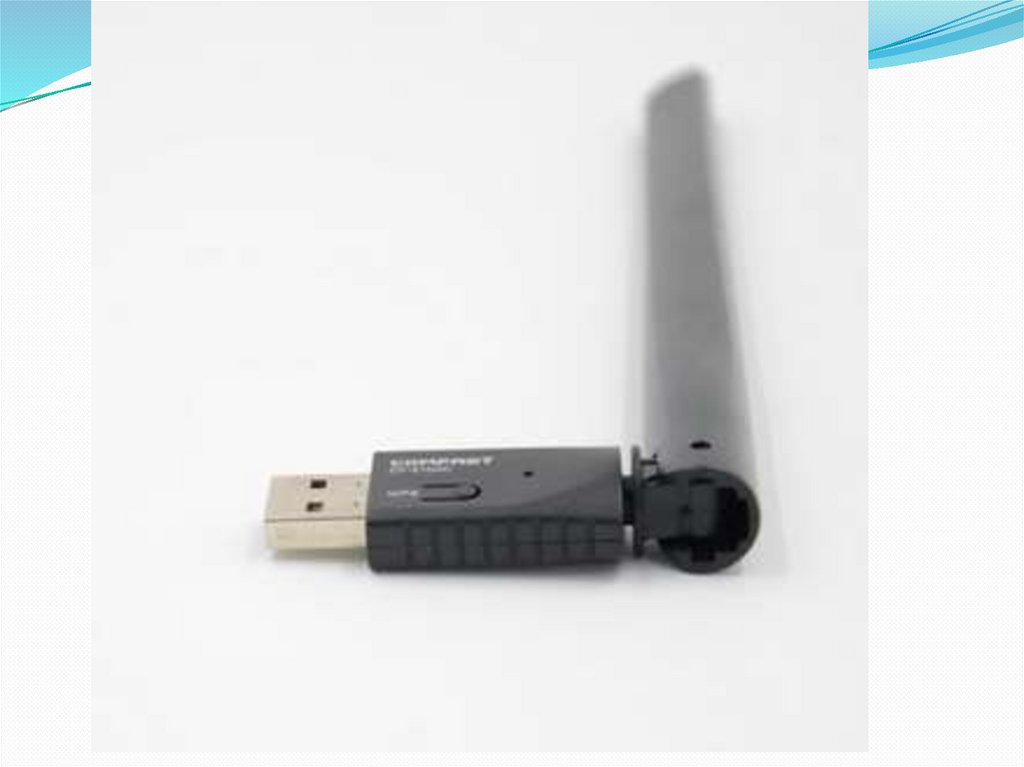

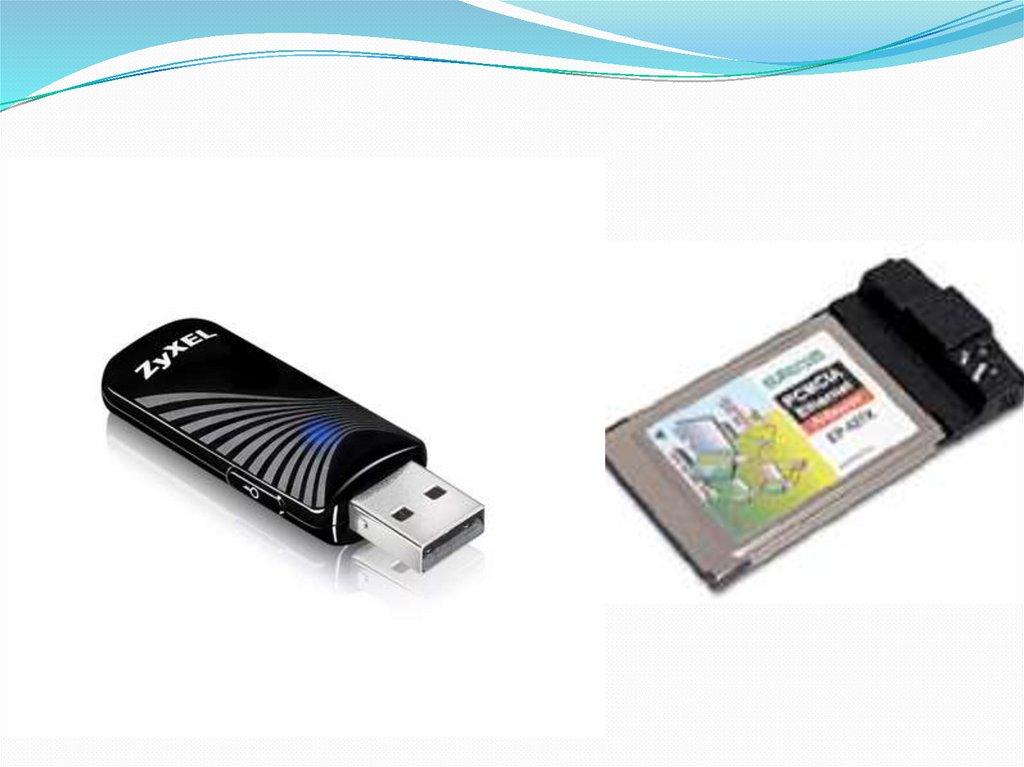

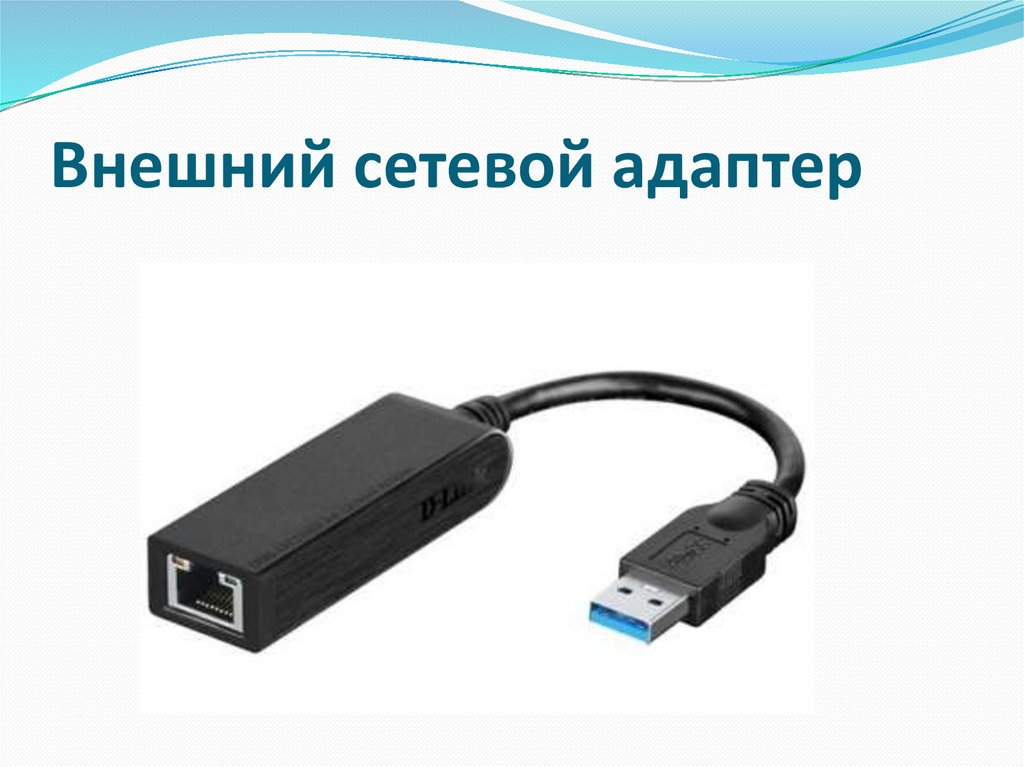

Внешний сетевой адаптер

100. Внешний сетевой адаптер

101.

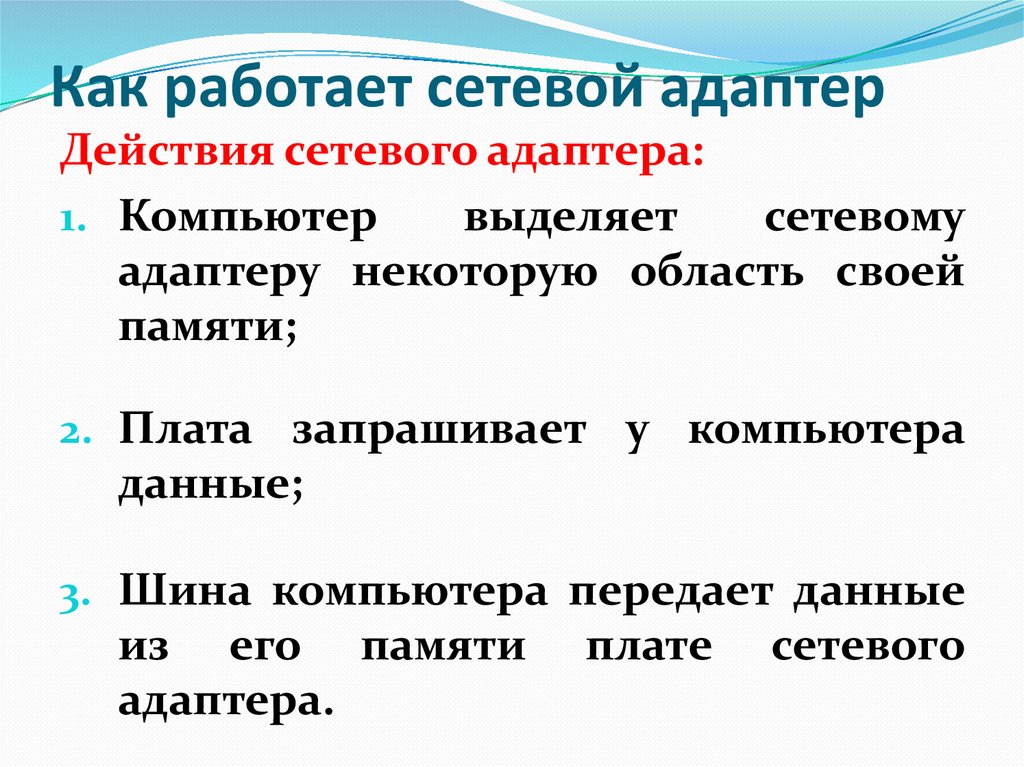

Как работает сетевой адаптер
Действия сетевого адаптера:
1. Компьютер
выделяет
сетевому
адаптеру некоторую область своей
памяти;
2. Плата запрашивает у компьютера
данные;
3. Шина компьютера передает данные
из его памяти
адаптера.
плате
сетевого

102. Как работает сетевой адаптер

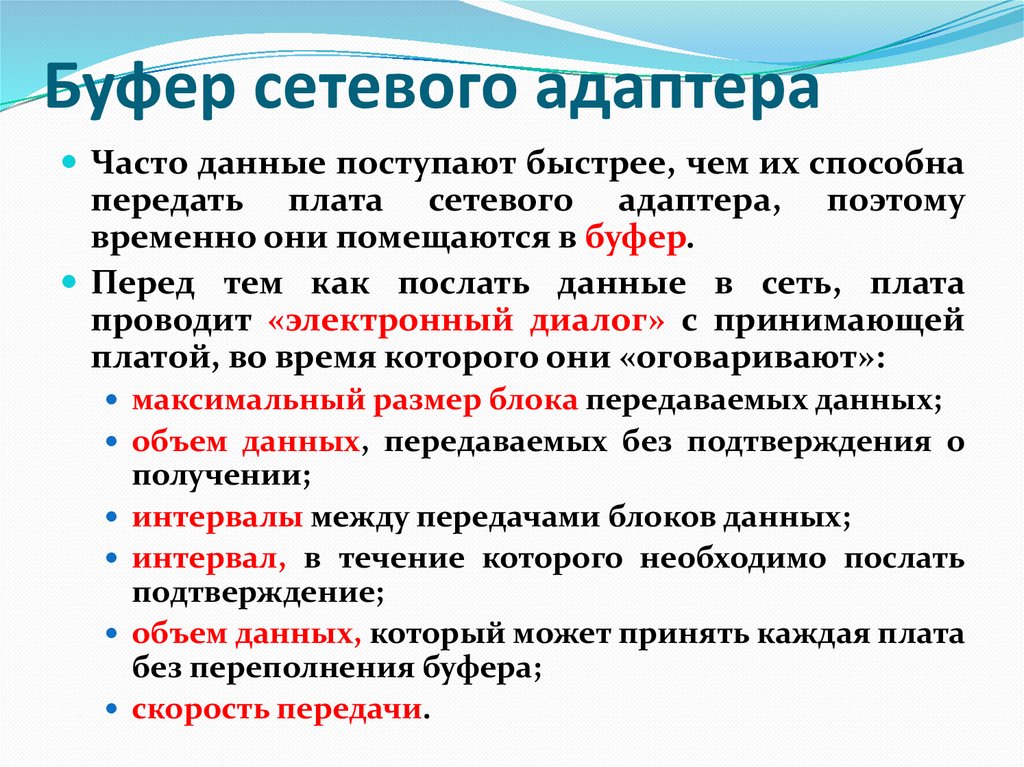

Буфер сетевого адаптера
Часто данные поступают быстрее, чем их способна
передать плата сетевого адаптера, поэтому
временно они помещаются в буфер.
Перед тем как послать данные в сеть, плата
проводит «электронный диалог» с принимающей
платой, во время которого они «оговаривают»:
максимальный размер блока передаваемых данных;
объем данных, передаваемых без подтверждения о
получении;
интервалы между передачами блоков данных;
интервал, в течение которого необходимо послать
подтверждение;
объем данных, который может принять каждая плата
без переполнения буфера;
скорость передачи.

103. Буфер сетевого адаптера

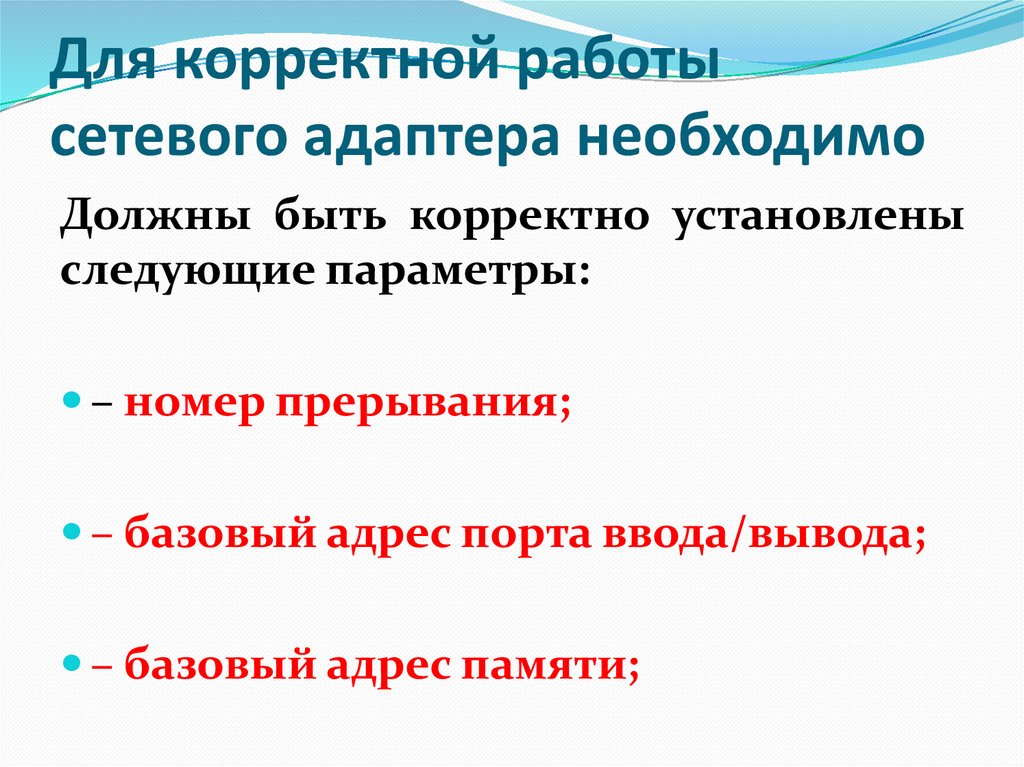

Для корректной работы
сетевого адаптера необходимо
Должны быть корректно установлены
следующие параметры:
– номер прерывания;
– базовый адрес порта ввода/вывода;
– базовый адрес памяти;

104. Для корректной работы сетевого адаптера необходимо

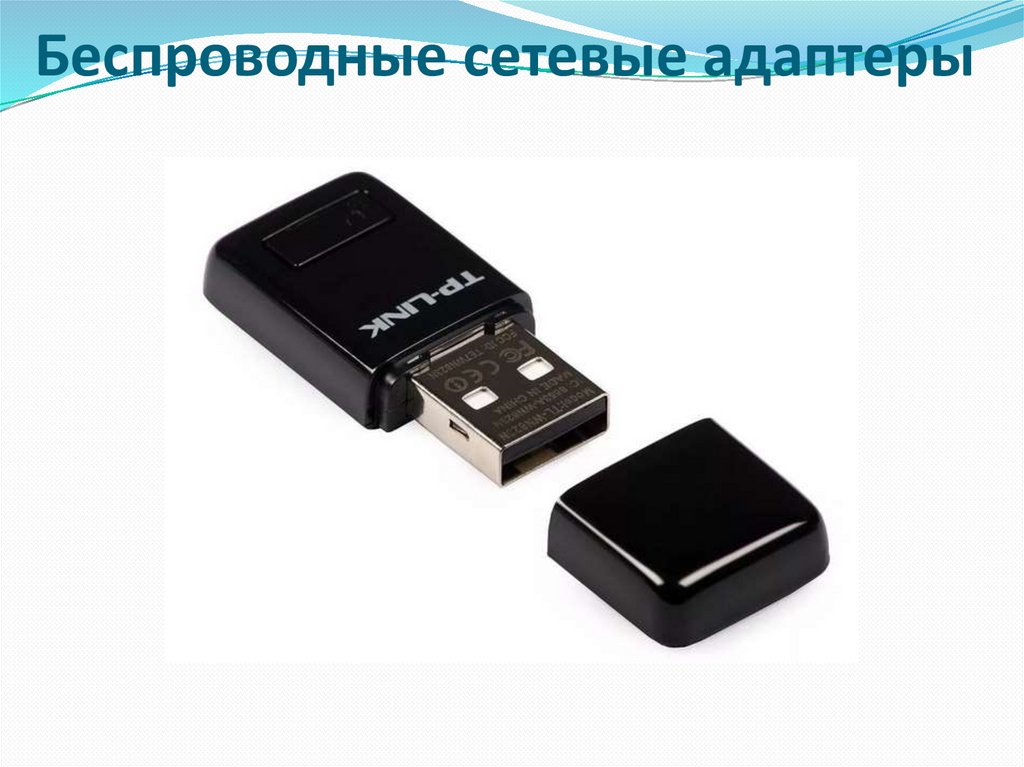

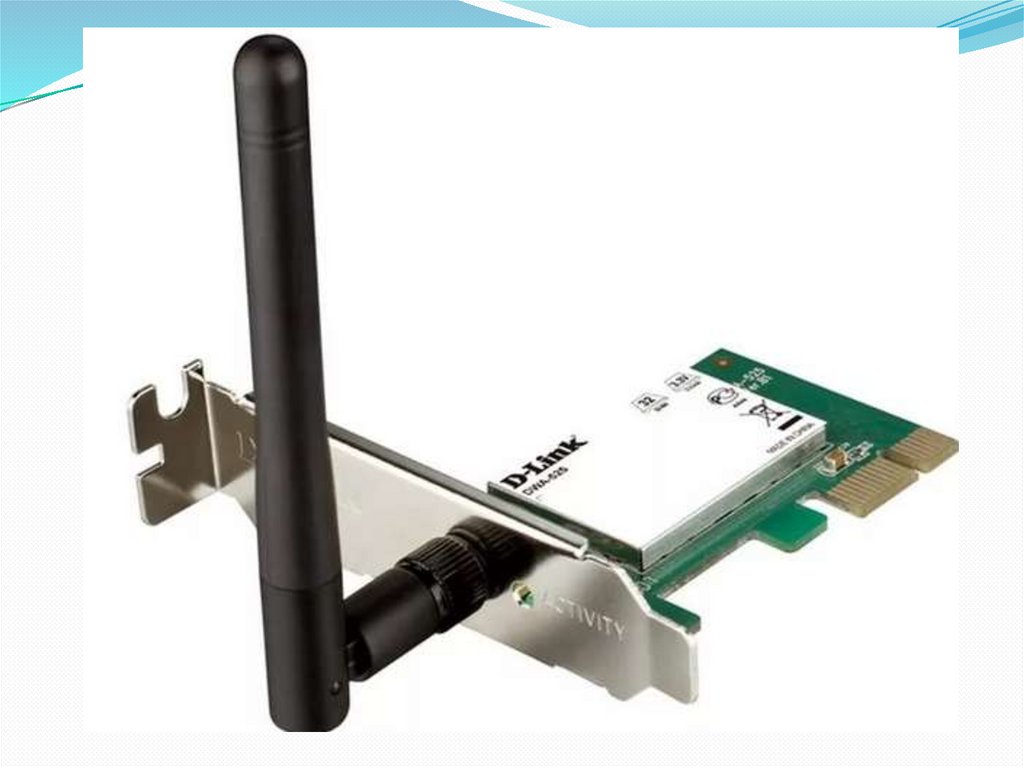

Беспроводные сетевые адаптеры

105. Беспроводные сетевые адаптеры

106.

107.

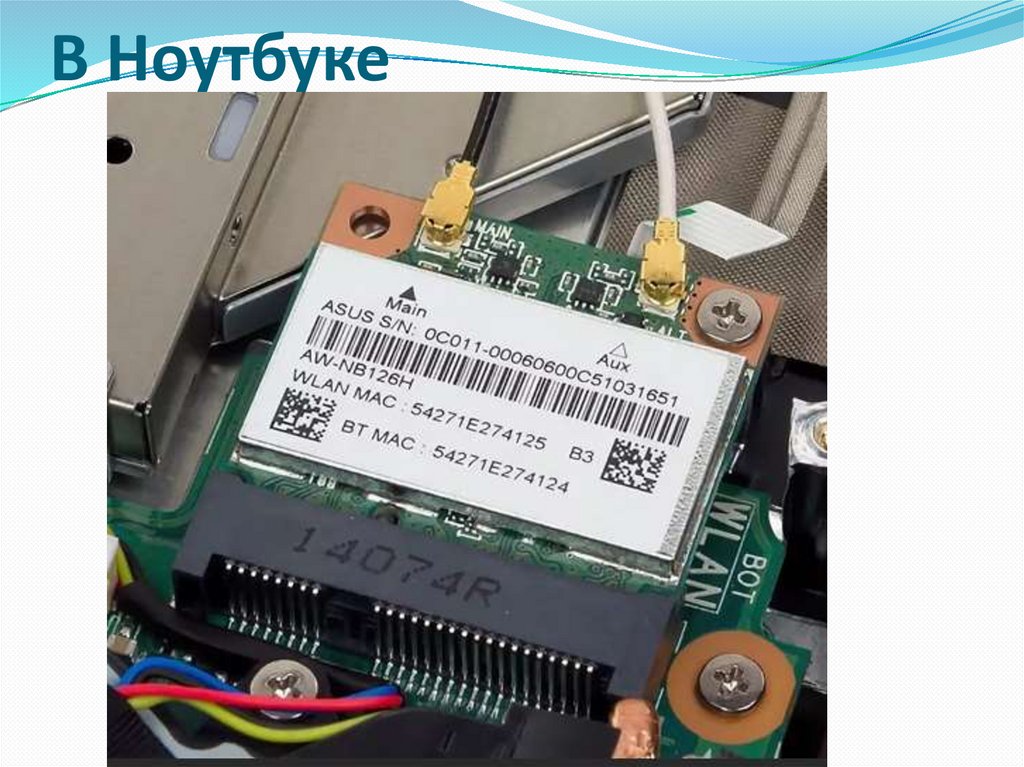

В Ноутбуке

108. В Ноутбуке

Поколения Сетевых карт

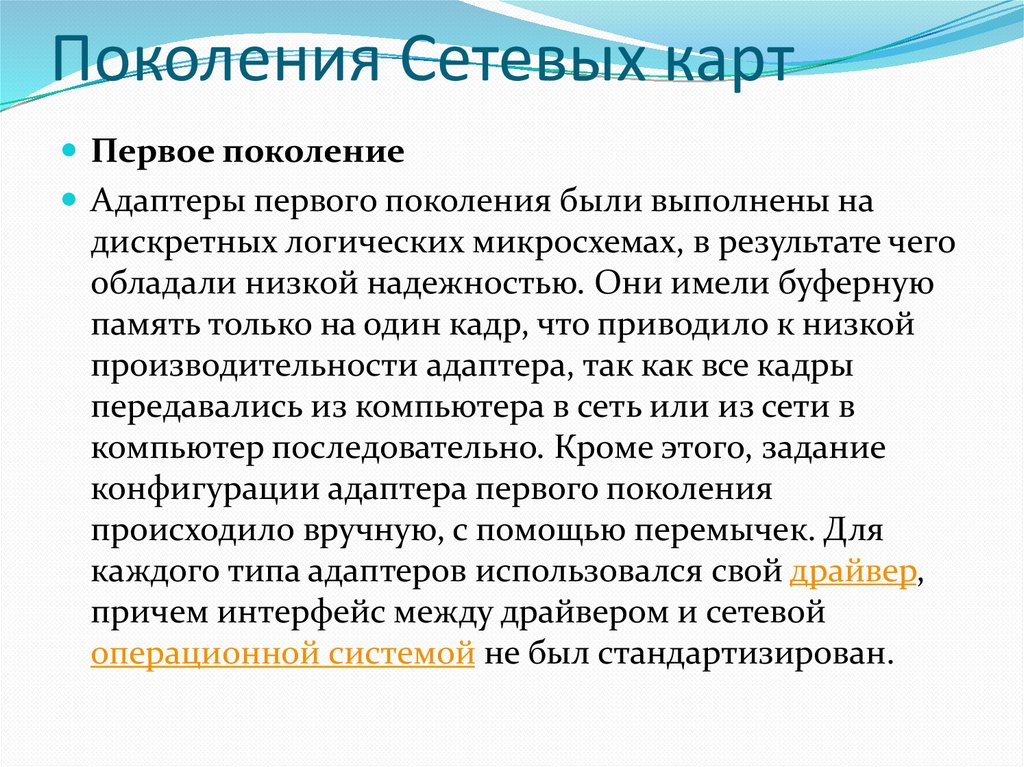

Первое поколение
Адаптеры первого поколения были выполнены на
дискретных логических микросхемах, в результате чего
обладали низкой надежностью. Они имели буферную
память только на один кадр, что приводило к низкой
производительности адаптера, так как все кадры
передавались из компьютера в сеть или из сети в
компьютер последовательно. Кроме этого, задание
конфигурации адаптера первого поколения
происходило вручную, с помощью перемычек. Для
каждого типа адаптеров использовался свой драйвер,
причем интерфейс между драйвером и сетевой
операционной системой не был стандартизирован.

109. Поколения Сетевых карт

Второе поколение

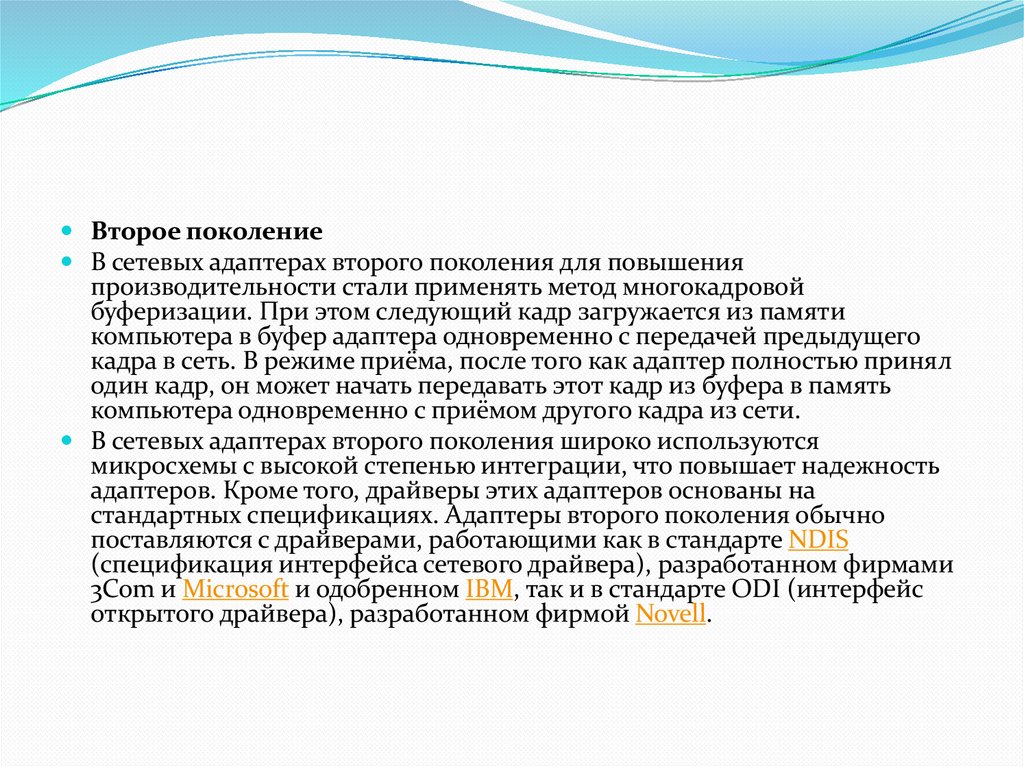

В сетевых адаптерах второго поколения для повышения
производительности стали применять метод многокадровой
буферизации. При этом следующий кадр загружается из памяти
компьютера в буфер адаптера одновременно с передачей предыдущего
кадра в сеть. В режиме приёма, после того как адаптер полностью принял
один кадр, он может начать передавать этот кадр из буфера в память
компьютера одновременно с приёмом другого кадра из сети.
В сетевых адаптерах второго поколения широко используются
микросхемы с высокой степенью интеграции, что повышает надежность
адаптеров. Кроме того, драйверы этих адаптеров основаны на
стандартных спецификациях. Адаптеры второго поколения обычно
поставляются с драйверами, работающими как в стандарте NDIS
(спецификация интерфейса сетевого драйвера), разработанном фирмами
3Com и Microsoft и одобренном IBM, так и в стандарте ODI (интерфейс
открытого драйвера), разработанном фирмой Novell.

110.

Третье поколение

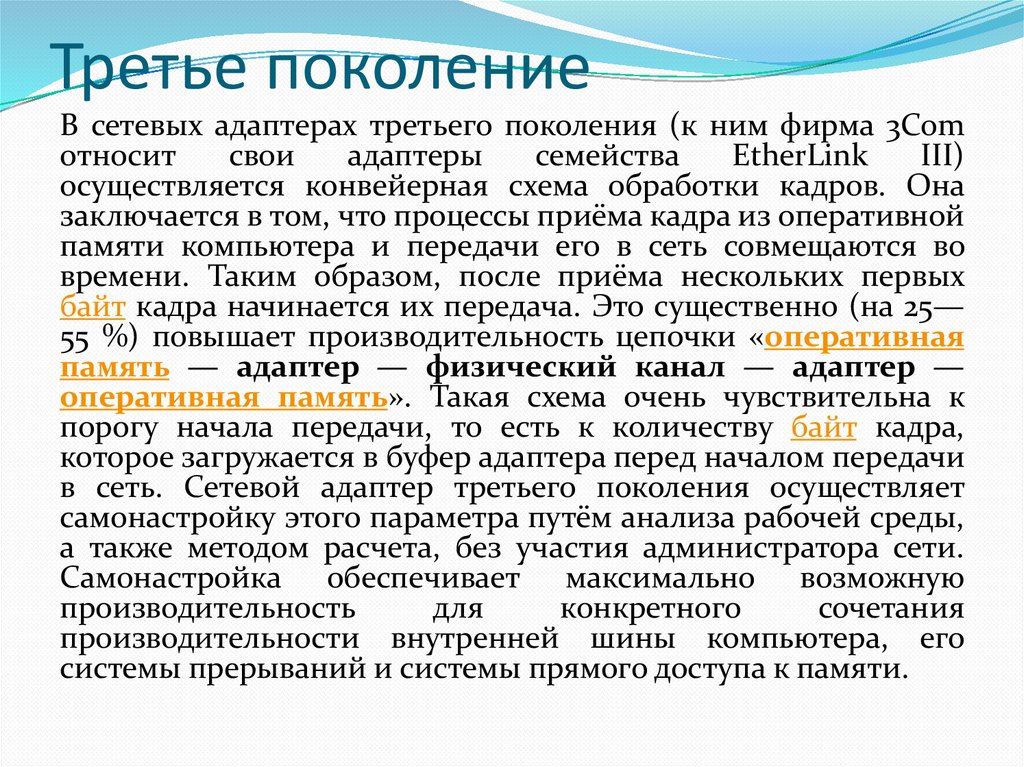

В сетевых адаптерах третьего поколения (к ним фирма 3Com
относит
свои
адаптеры
семейства
EtherLink
III)
осуществляется конвейерная схема обработки кадров. Она
заключается в том, что процессы приёма кадра из оперативной
памяти компьютера и передачи его в сеть совмещаются во
времени. Таким образом, после приёма нескольких первых
байт кадра начинается их передача. Это существенно (на 25—
55 %) повышает производительность цепочки «оперативная
память — адаптер — физический канал — адаптер —
оперативная память». Такая схема очень чувствительна к
порогу начала передачи, то есть к количеству байт кадра,
которое загружается в буфер адаптера перед началом передачи
в сеть. Сетевой адаптер третьего поколения осуществляет
самонастройку этого параметра путём анализа рабочей среды,
а также методом расчета, без участия администратора сети.
Самонастройка обеспечивает максимально возможную
производительность
для
конкретного
сочетания
производительности внутренней шины компьютера, его
системы прерываний и системы прямого доступа к памяти.

111. Третье поколение

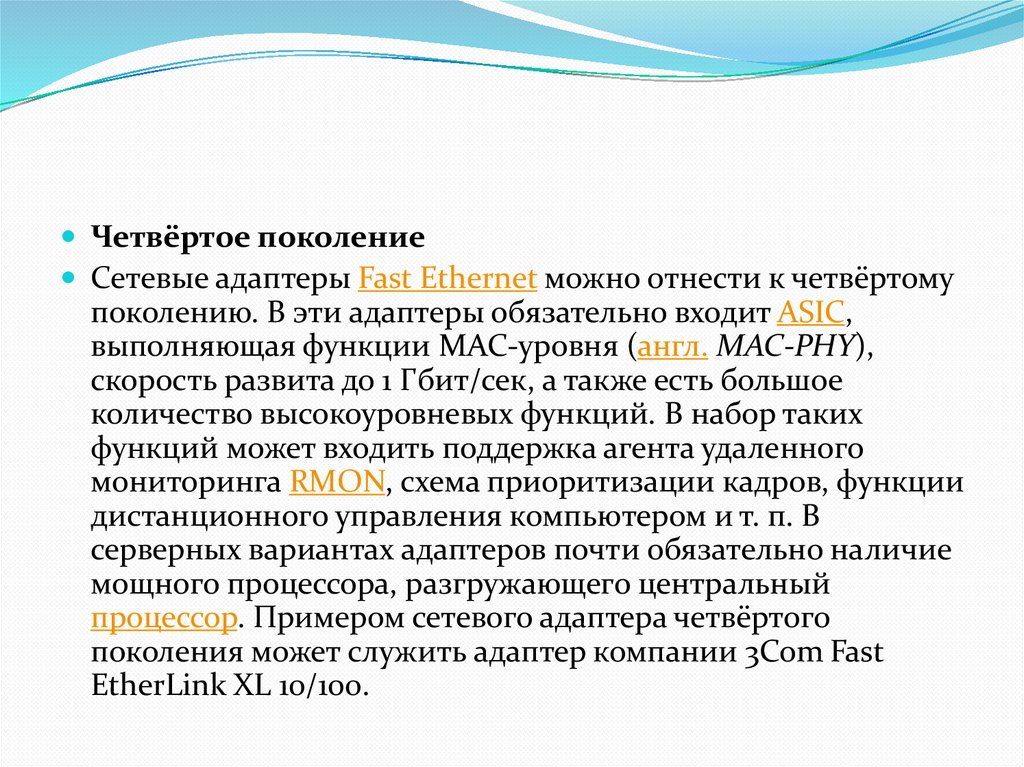

Четвёртое поколение
Сетевые адаптеры Fast Ethernet можно отнести к четвёртому
поколению. В эти адаптеры обязательно входит ASIC,
выполняющая функции MAC-уровня (англ. MAC-PHY),
скорость развита до 1 Гбит/сек, а также есть большое
количество высокоуровневых функций. В набор таких
функций может входить поддержка агента удаленного
мониторинга RMON, схема приоритизации кадров, функции
дистанционного управления компьютером и т. п. В
серверных вариантах адаптеров почти обязательно наличие
мощного процессора, разгружающего центральный
процессор. Примером сетевого адаптера четвёртого
поколения может служить адаптер компании 3Com Fast
EtherLink XL 10/100.

112.

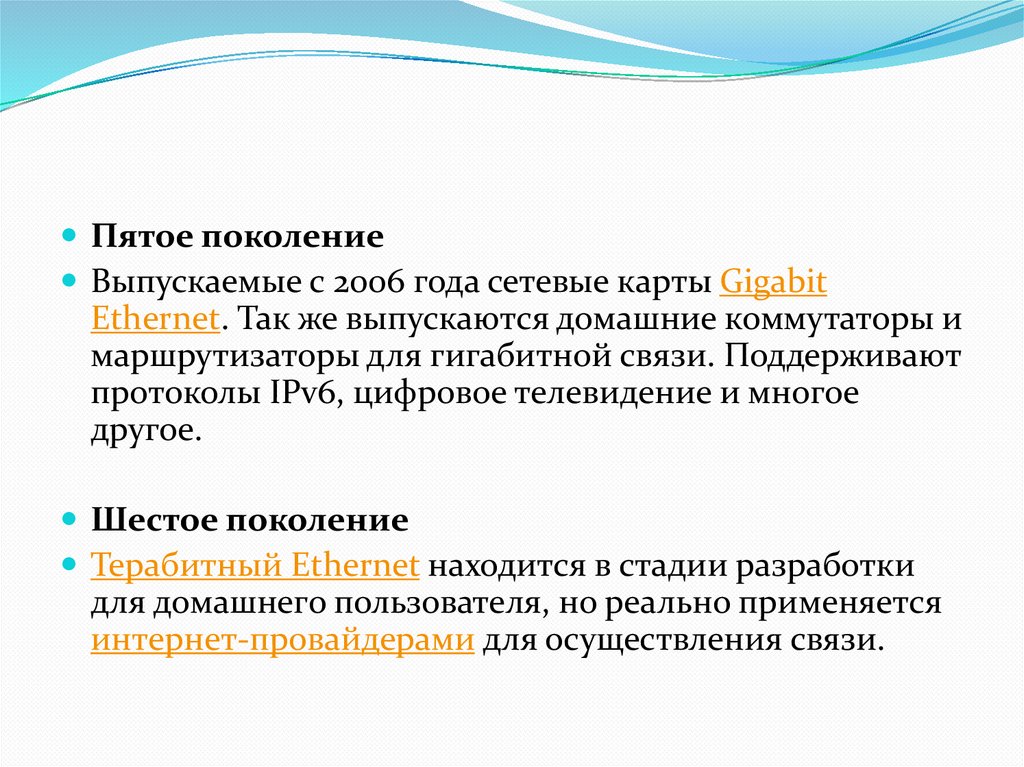

Пятое поколение
Выпускаемые с 2006 года сетевые карты Gigabit
Ethernet. Так же выпускаются домашние коммутаторы и
маршрутизаторы для гигабитной связи. Поддерживают
протоколы IPv6, цифровое телевидение и многое
другое.
Шестое поколение
Терабитный Ethernet находится в стадии разработки
для домашнего пользователя, но реально применяется
интернет-провайдерами для осуществления связи.

113.

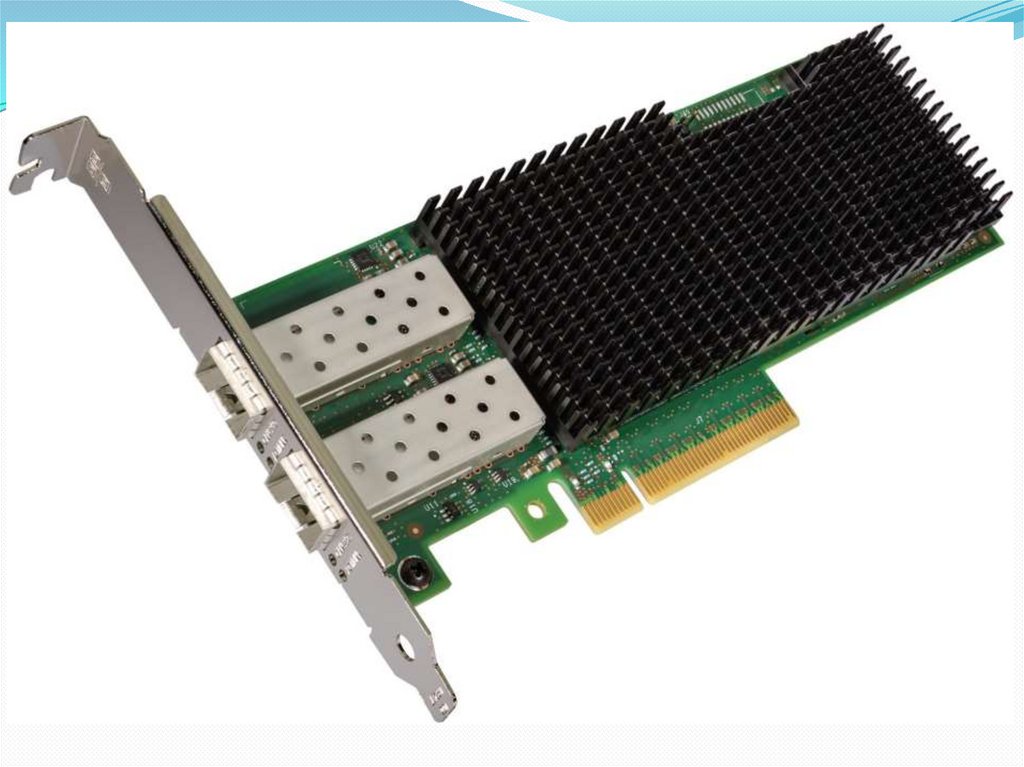

Серверные сетевые адаптеры

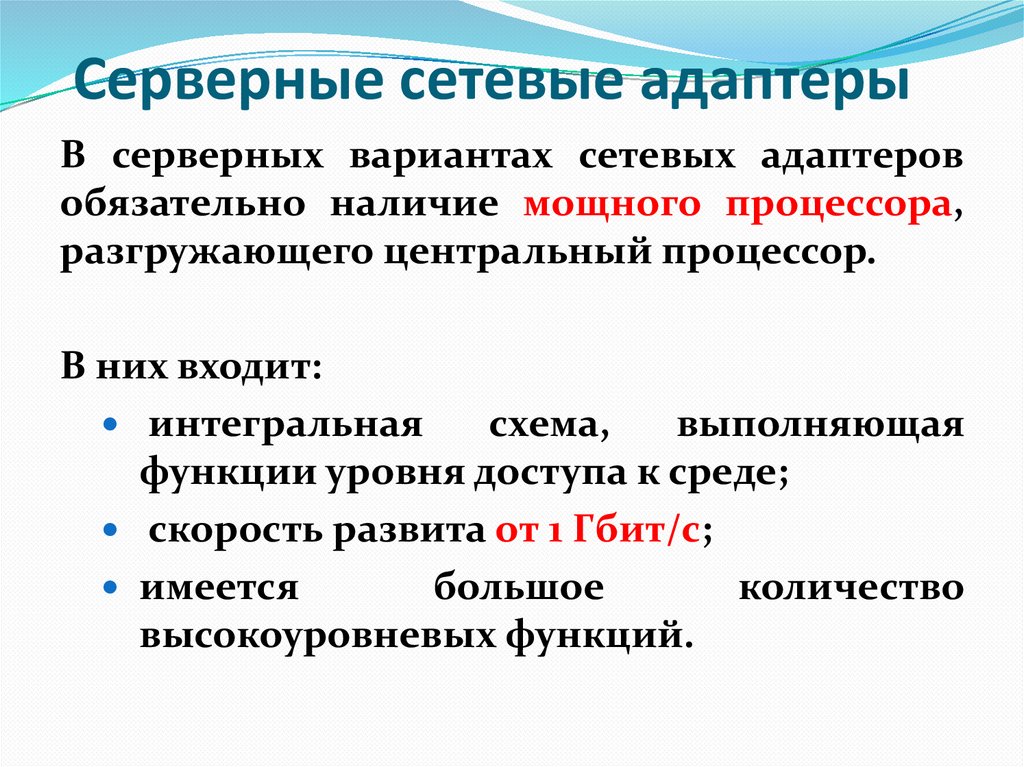

В серверных вариантах сетевых адаптеров
обязательно наличие мощного процессора,
разгружающего центральный процессор.
В них входит:
интегральная
схема,
выполняющая
функции уровня доступа к среде;
скорость развита от 1 Гбит/с;
имеется
большое
количество
высокоуровневых функций.

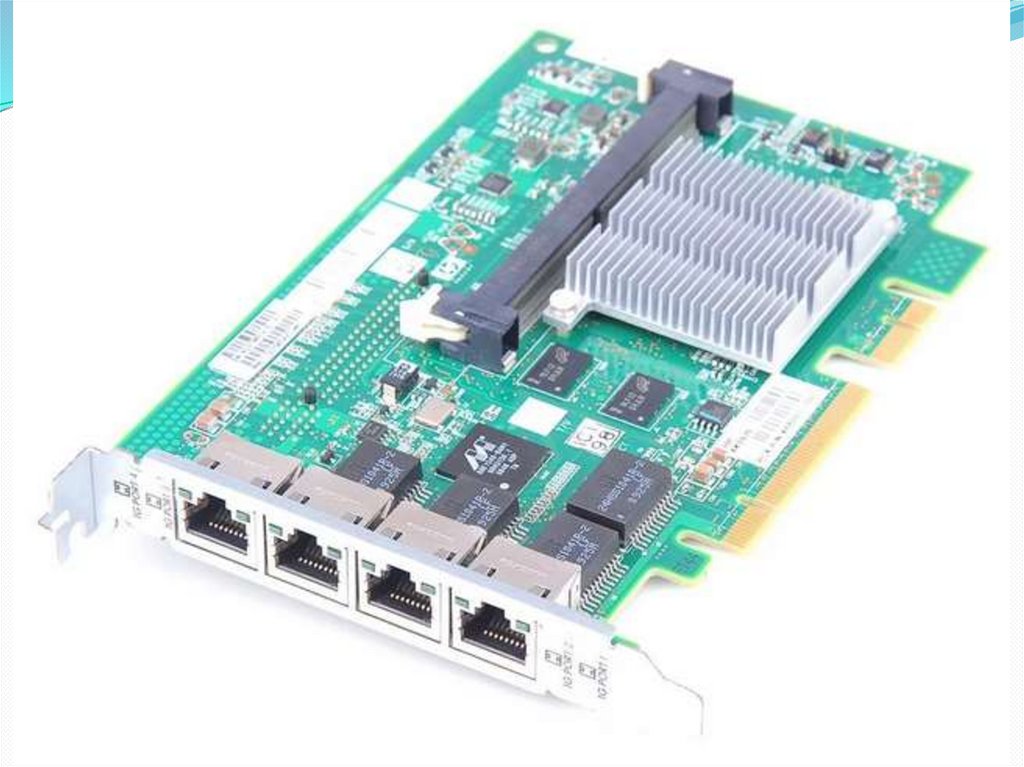

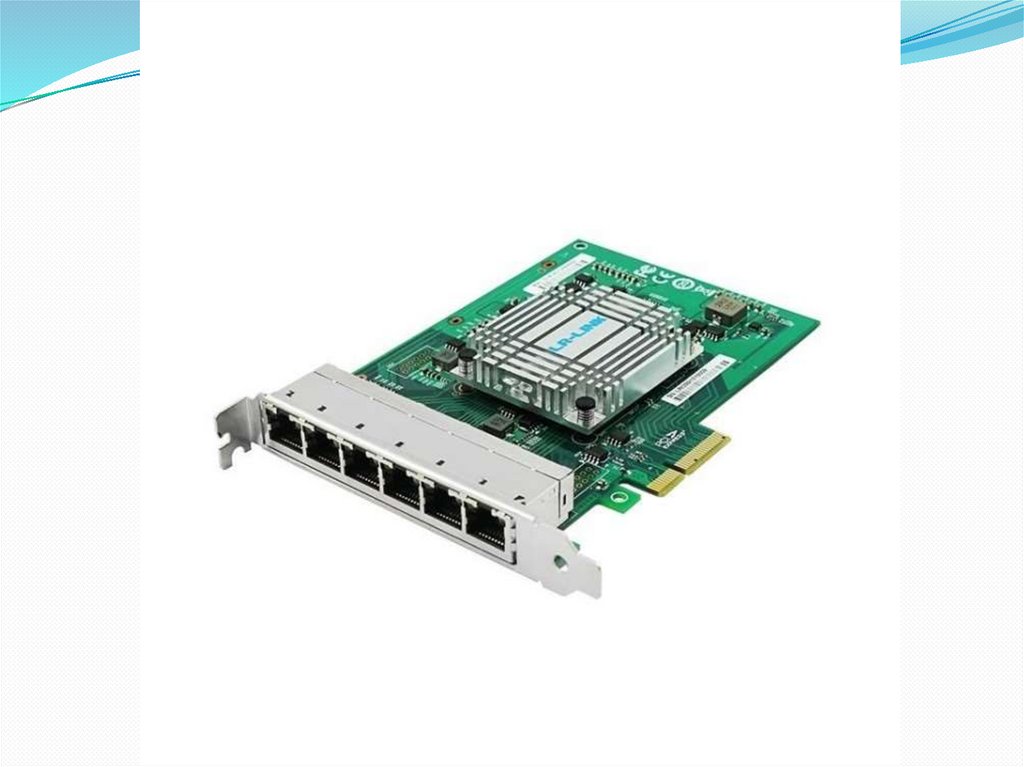

114. Серверные сетевые адаптеры

115.

116.

117.

Основные Свойства

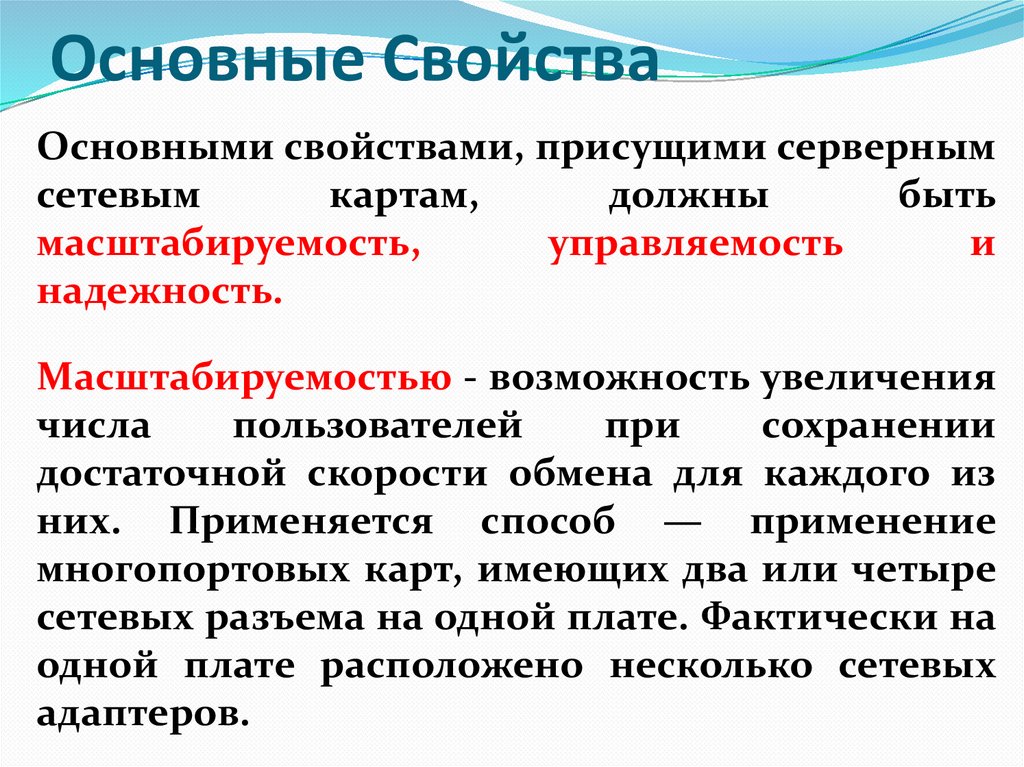

Основными свойствами, присущими серверным
сетевым
картам,
должны
быть
масштабируемость,
управляемость
и
надежность.
Масштабируемостью - возможность увеличения
числа
пользователей
при
сохранении
достаточной скорости обмена для каждого из
них. Применяется способ — применение
многопортовых карт, имеющих два или четыре
сетевых разъема на одной плате. Фактически на
одной плате расположено несколько сетевых
адаптеров.

118. Основные Свойства

Управляемость необходима для общего
контроля
за
состоянием
системы,
направленного на предотвращение сбоев и
катастроф.
Сетевая карта должна входить в систему
управления сервером и регистрировать все
сбои и подозрительные ситуации в базе
данных статистики системы управления.

119.

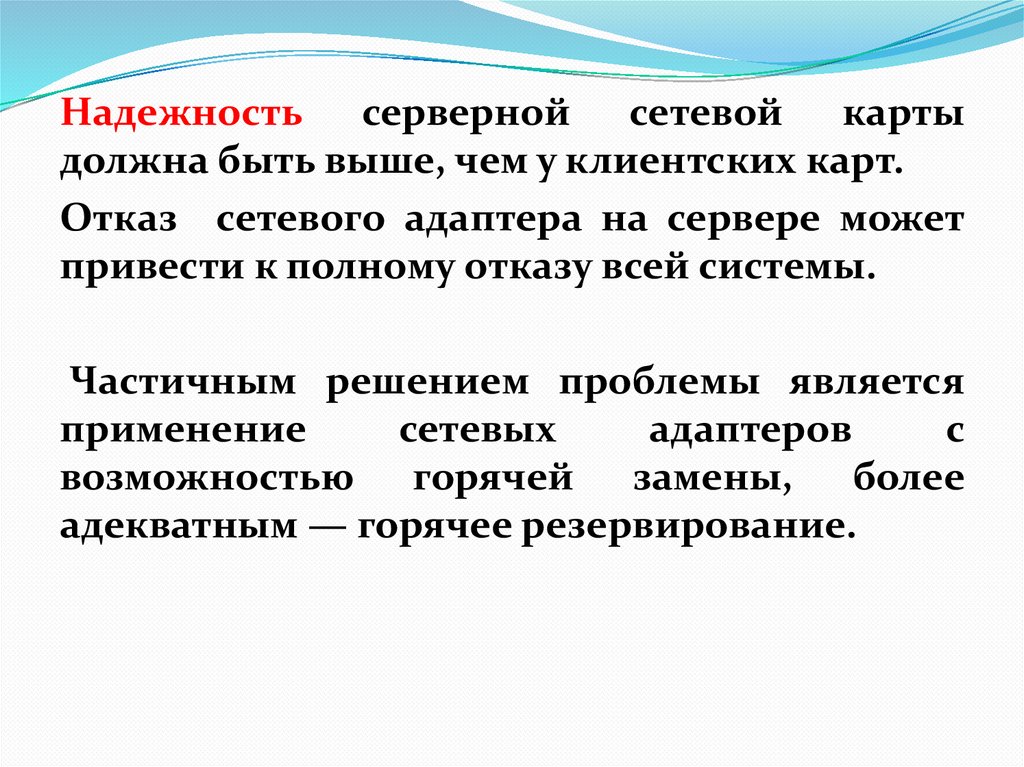

Надежность серверной сетевой карты
должна быть выше, чем у клиентских карт.
Отказ сетевого адаптера на сервере может
привести к полному отказу всей системы.
Частичным решением проблемы является
применение
сетевых
адаптеров
с
возможностью горячей замены, более
адекватным — горячее резервирование.

120.

Настройки Сетевой карты
Базовые настройки:

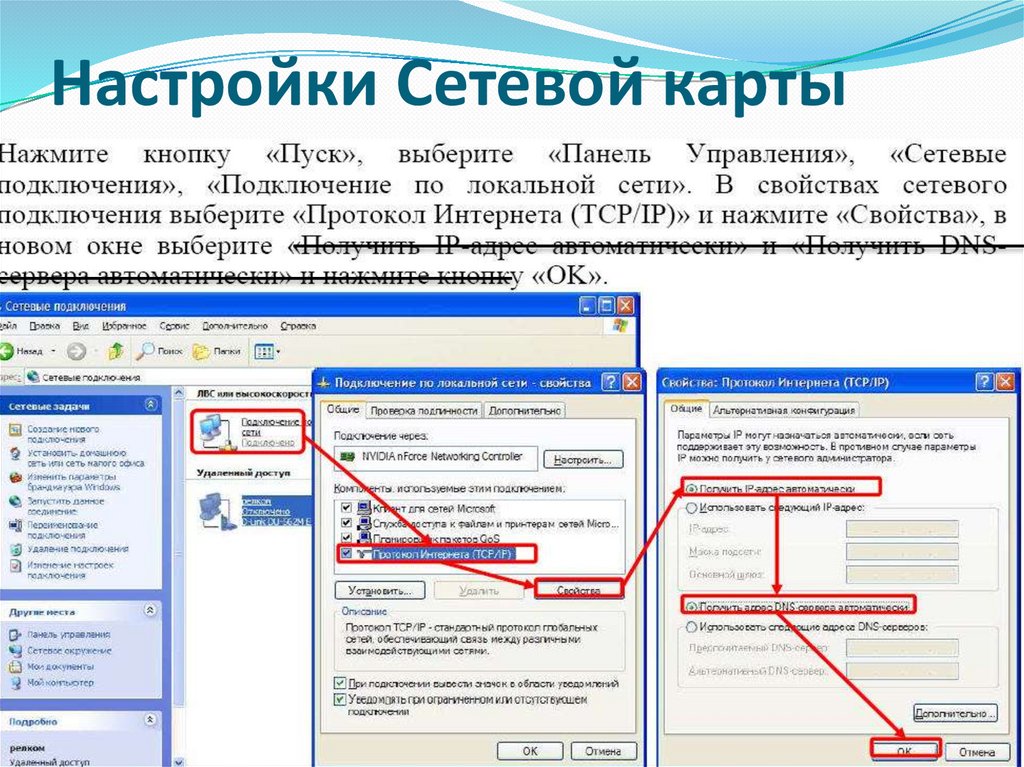

121. Настройки Сетевой карты

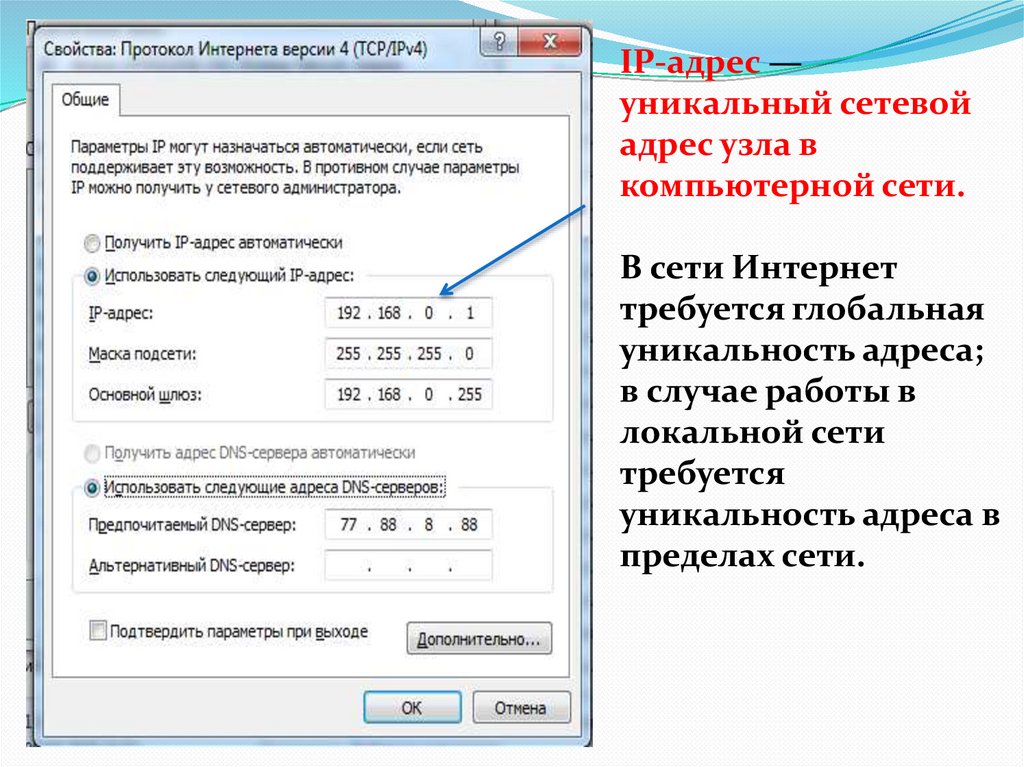

IP-адрес —
уникальный сетевой
адрес узла в
компьютерной сети.
В сети Интернет
требуется глобальная
уникальность адреса;
в случае работы в
локальной сети
требуется
уникальность адреса в
пределах сети.

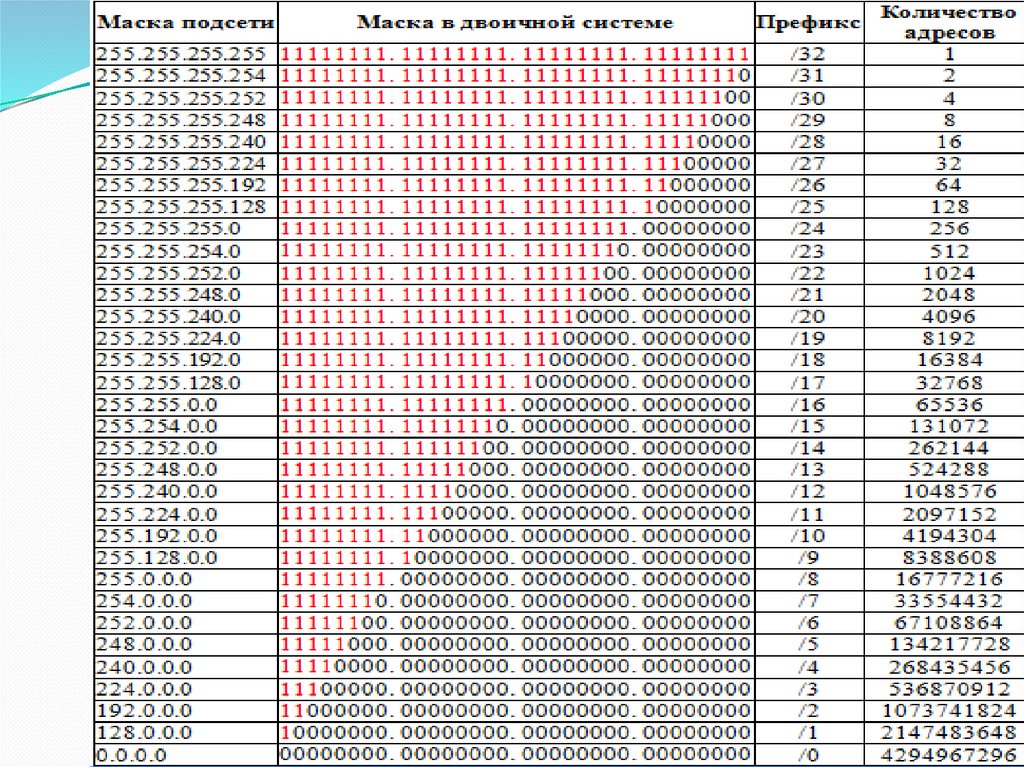

122.

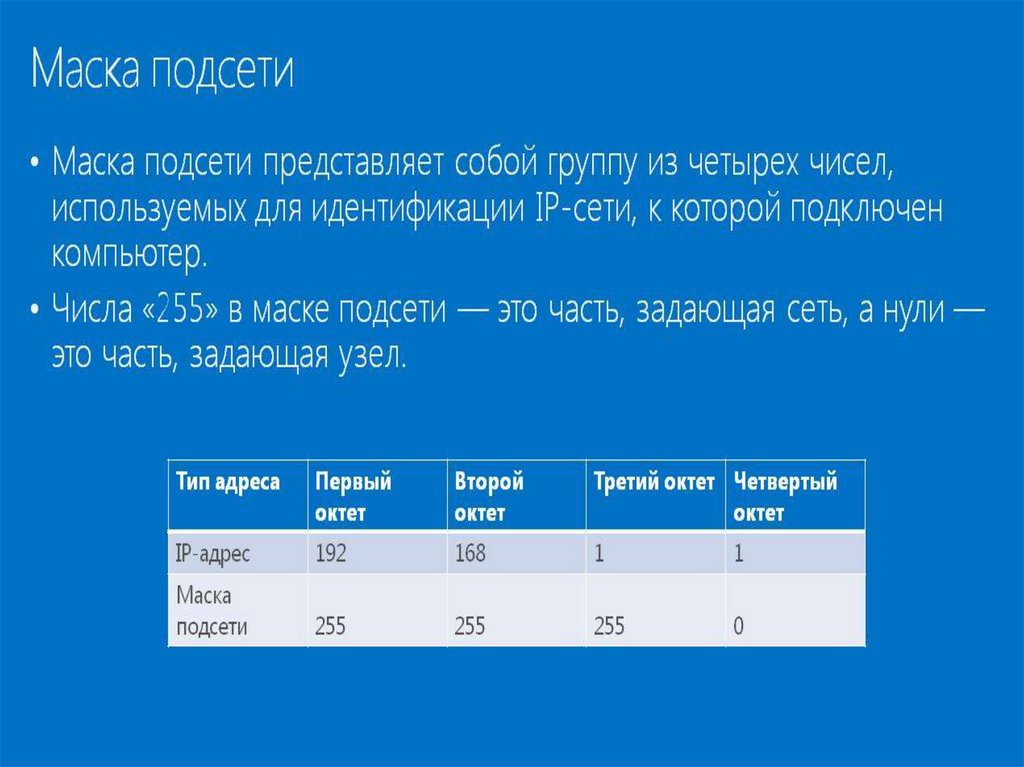

123.

124.

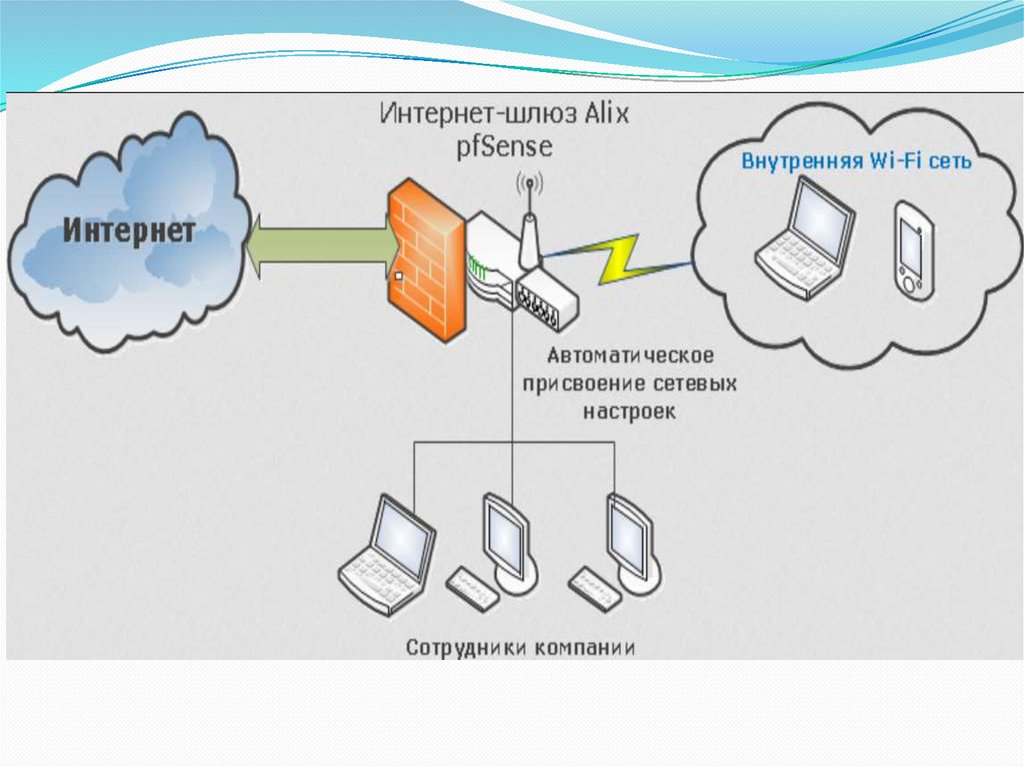

Шлюз

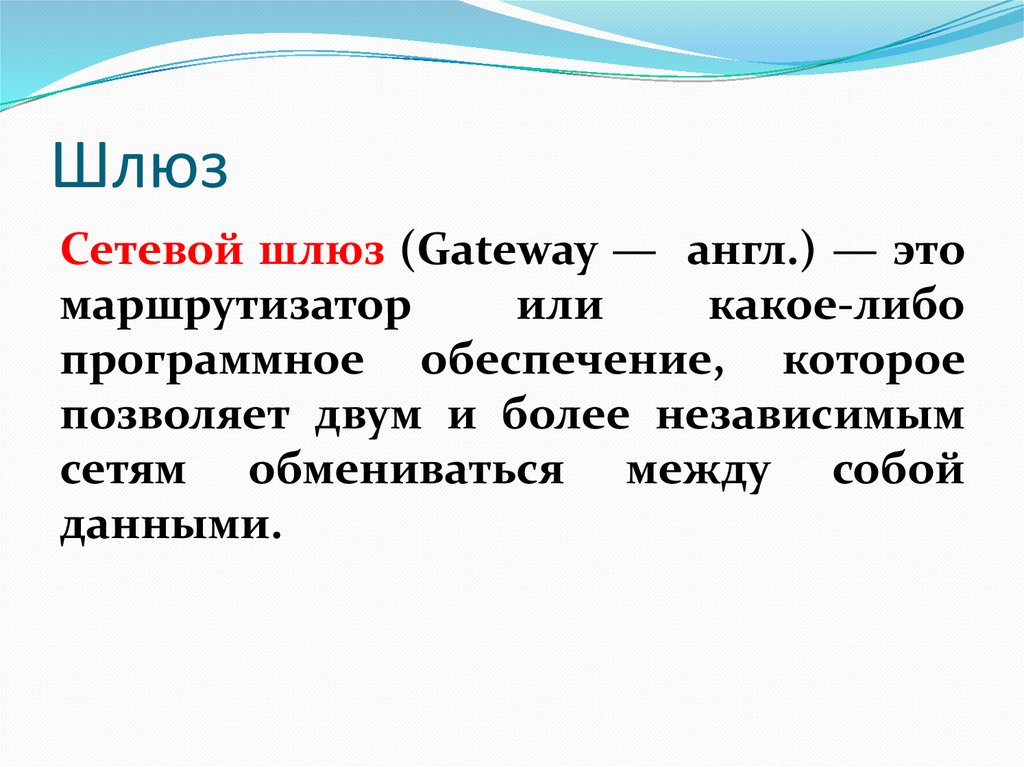

Сетевой шлюз (Gateway — англ.) — это
маршрутизатор
или
какое-либо
программное обеспечение, которое
позволяет двум и более независимым
сетям обмениваться между собой
данными.

125. Шлюз

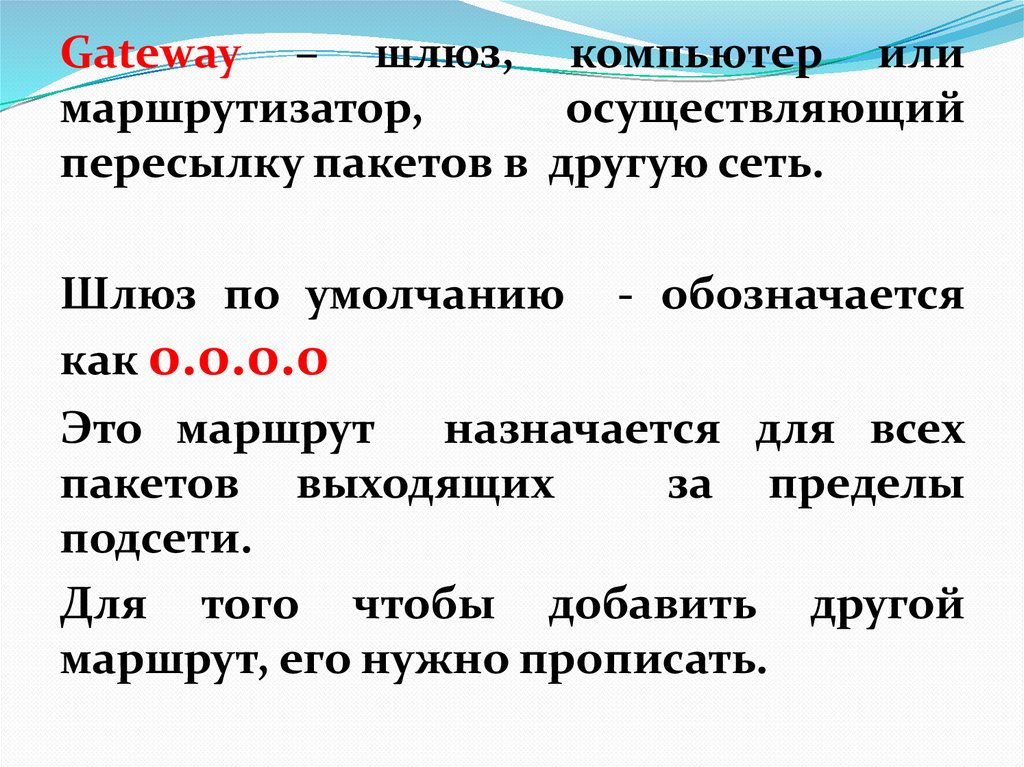

Gateway – шлюз, компьютер или
маршрутизатор,
осуществляющий
пересылку пакетов в другую сеть.
Шлюз по умолчанию
как 0.0.0.0
- обозначается
Это маршрут
назначается для всех
пакетов выходящих
за пределы
подсети.
Для того чтобы добавить другой
маршрут, его нужно прописать.

126.

127.

DNS сервер

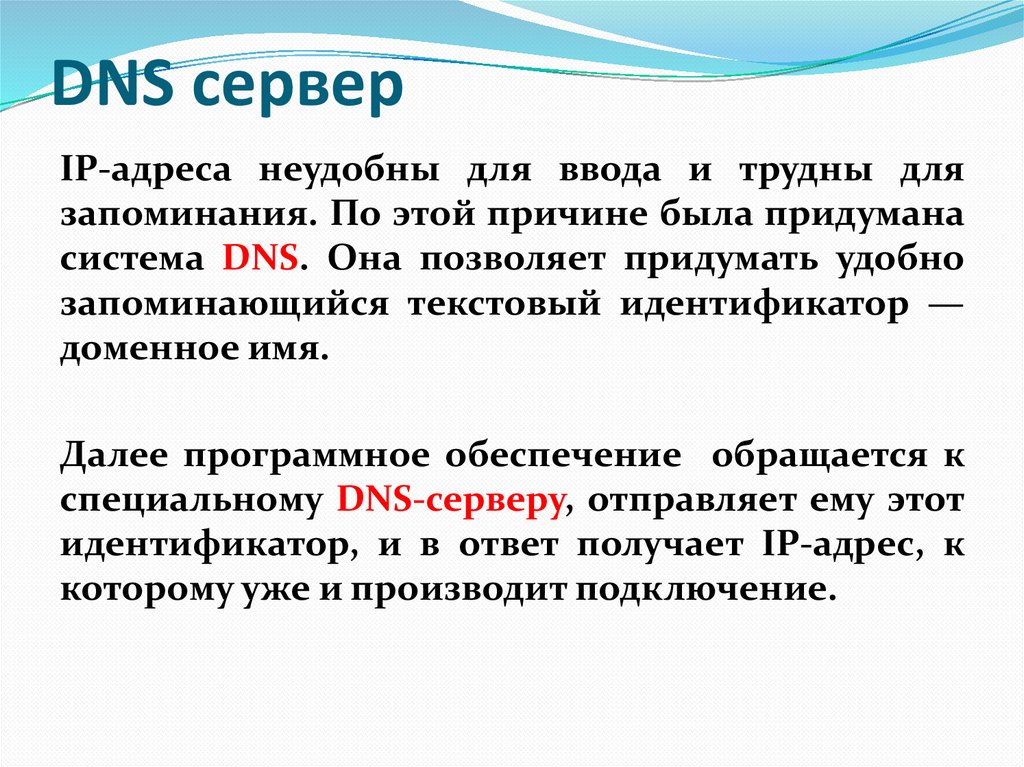

IP-адреса неудобны для ввода и трудны для
запоминания. По этой причине была придумана
система DNS. Она позволяет придумать удобно
запоминающийся текстовый идентификатор —
доменное имя.
Далее программное обеспечение обращается к
специальному DNS-серверу, отправляет ему этот
идентификатор, и в ответ получает IP-адрес, к
которому уже и производит подключение.

128. DNS сервер

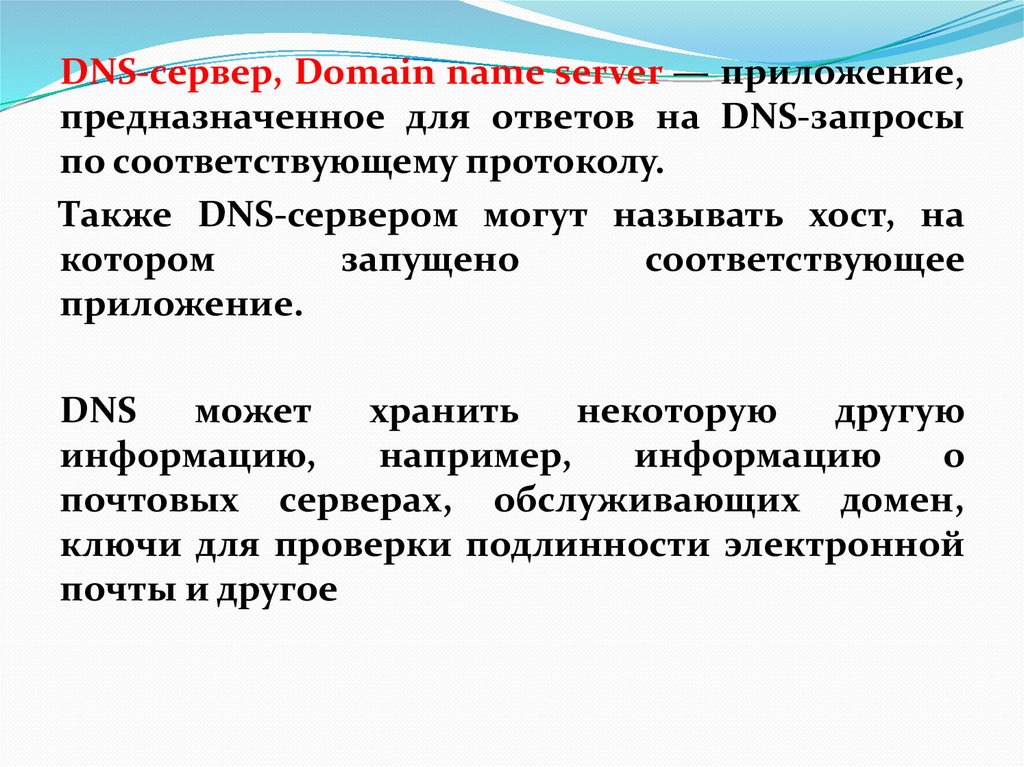

DNS-сервер, Domain name server — приложение,
предназначенное для ответов на DNS-запросы
по соответствующему протоколу.
Также DNS-сервером могут называть хост, на
котором
запущено
соответствующее
приложение.
DNS
может
хранить
некоторую
другую
информацию,
например,
информацию
о
почтовых серверах, обслуживающих домен,
ключи для проверки подлинности электронной
почты и другое

129.

Определение сетевых настроек
компьютера

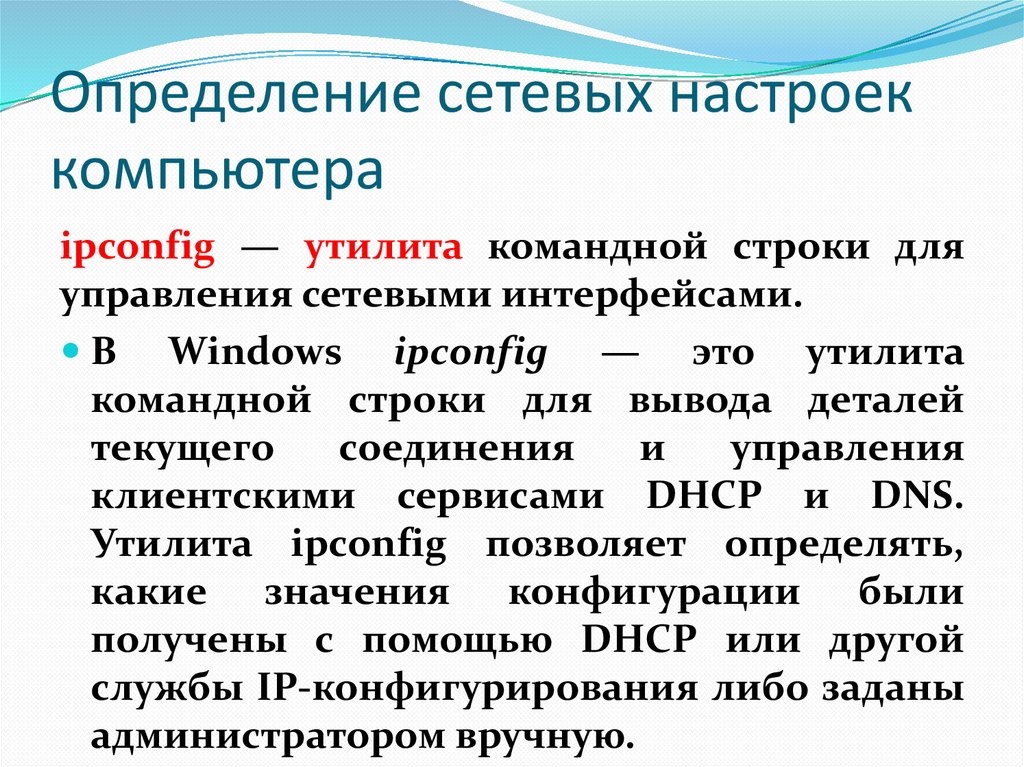

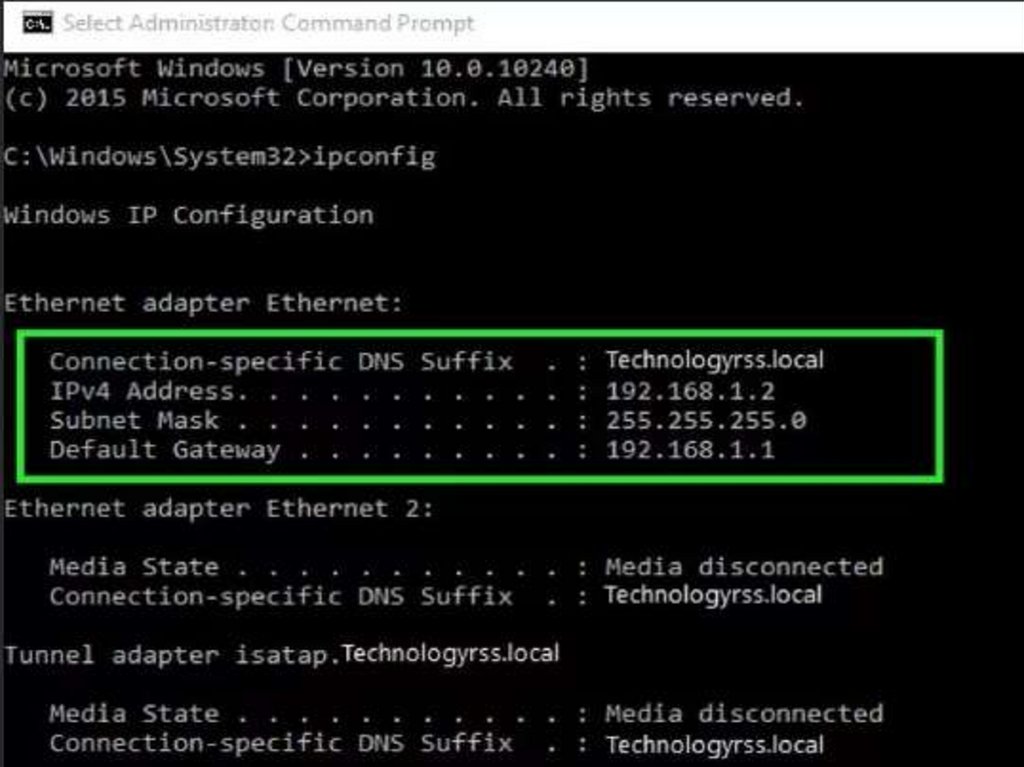

ipconfig — утилита командной строки для
управления сетевыми интерфейсами.
В Windows ipconfig — это утилита
командной строки для вывода деталей
текущего
соединения
и
управления
клиентскими сервисами DHCP и DNS.
Утилита ipconfig позволяет определять,
какие значения конфигурации были
получены с помощью DHCP или другой
службы IP-конфигурирования либо заданы
администратором вручную.
