1. Техника безопасности, правила работы и оборудование химической лаборатории

преподаватель: доцент Волосова Елена Владимировна

2.

Техника безопасности и правила
работы в химической
лаборатории

3.

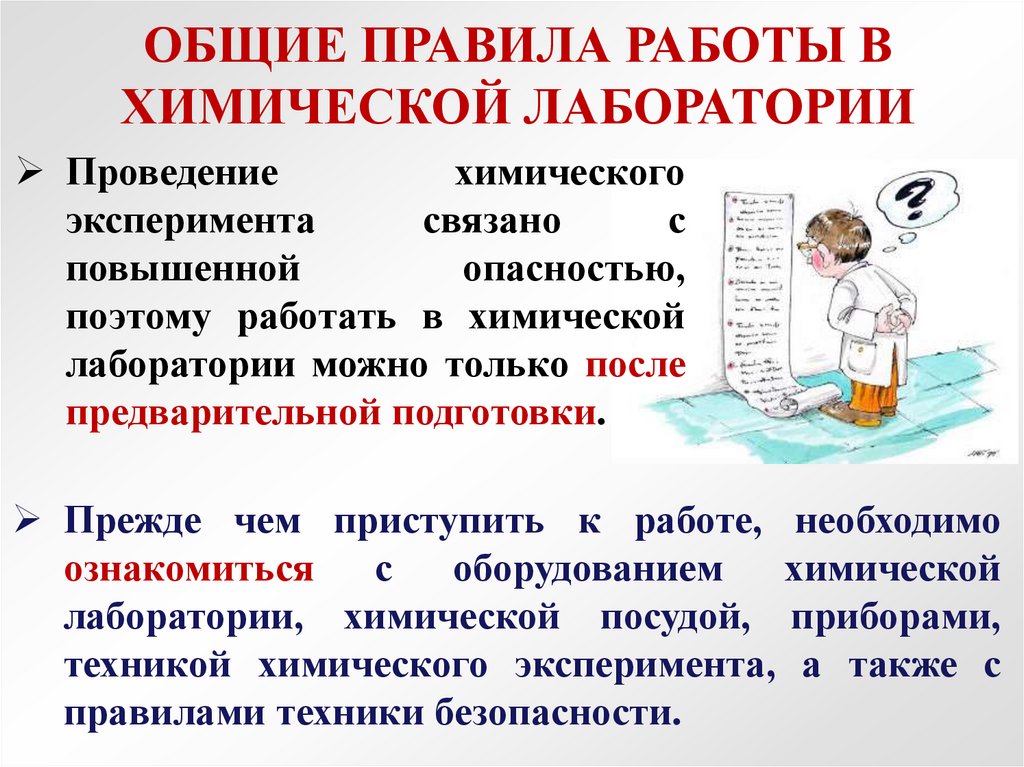

ОБЩИЕ ПРАВИЛА РАБОТЫ В
ХИМИЧЕСКОЙ ЛАБОРАТОРИИ
Проведение
химического
эксперимента
связано
с
повышенной
опасностью,
поэтому работать в химической
лаборатории можно только после
предварительной подготовки.
Прежде чем приступить к работе, необходимо
ознакомиться
с
оборудованием
химической
лаборатории, химической посудой, приборами,
техникой химического эксперимента, а также с
правилами техники безопасности.

4.

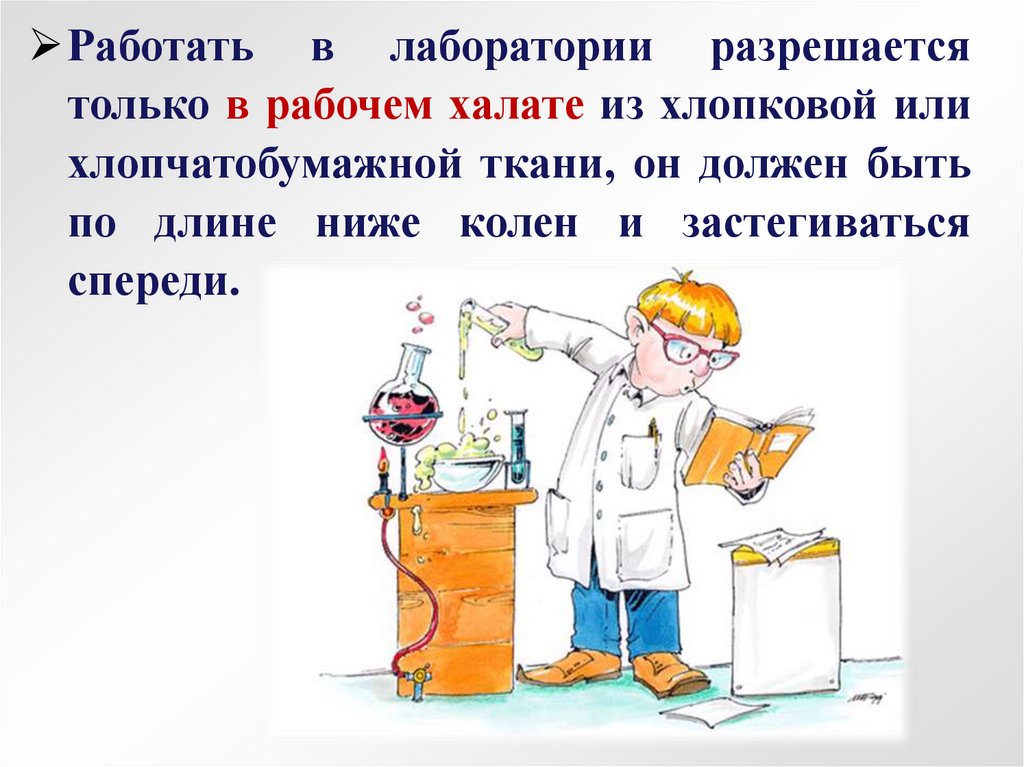

Работать в лаборатории разрешается
только в рабочем халате из хлопковой или
хлопчатобумажной ткани, он должен быть
по длине ниже колен и застегиваться
спереди.

5.

Волосы должны быть тщательно убраны
(используют шапочку или платок) или
закреплены и не свисать по сторонам.
Не
рекомендуется
приходить
в
лабораторию в легко воспламеняющей
одежде из синтетики.

6.

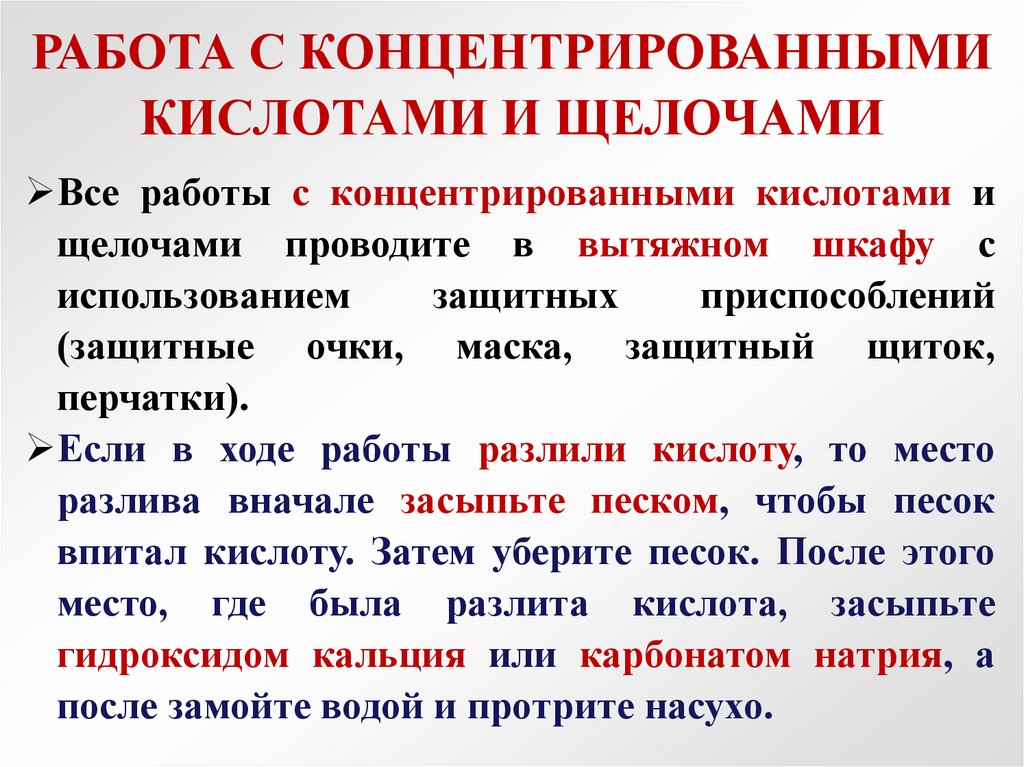

РАБОТА С КОНЦЕНТРИРОВАННЫМИ
КИСЛОТАМИ И ЩЕЛОЧАМИ
Все работы с концентрированными кислотами и
щелочами проводите в вытяжном шкафу с
использованием
защитных
приспособлений
(защитные очки, маска, защитный щиток,
перчатки).
Если в ходе работы разлили кислоту, то место
разлива вначале засыпьте песком, чтобы песок
впитал кислоту. Затем уберите песок. После этого
место, где была разлита кислота, засыпьте
гидроксидом кальция или карбонатом натрия, а
после замойте водой и протрите насухо.

7.

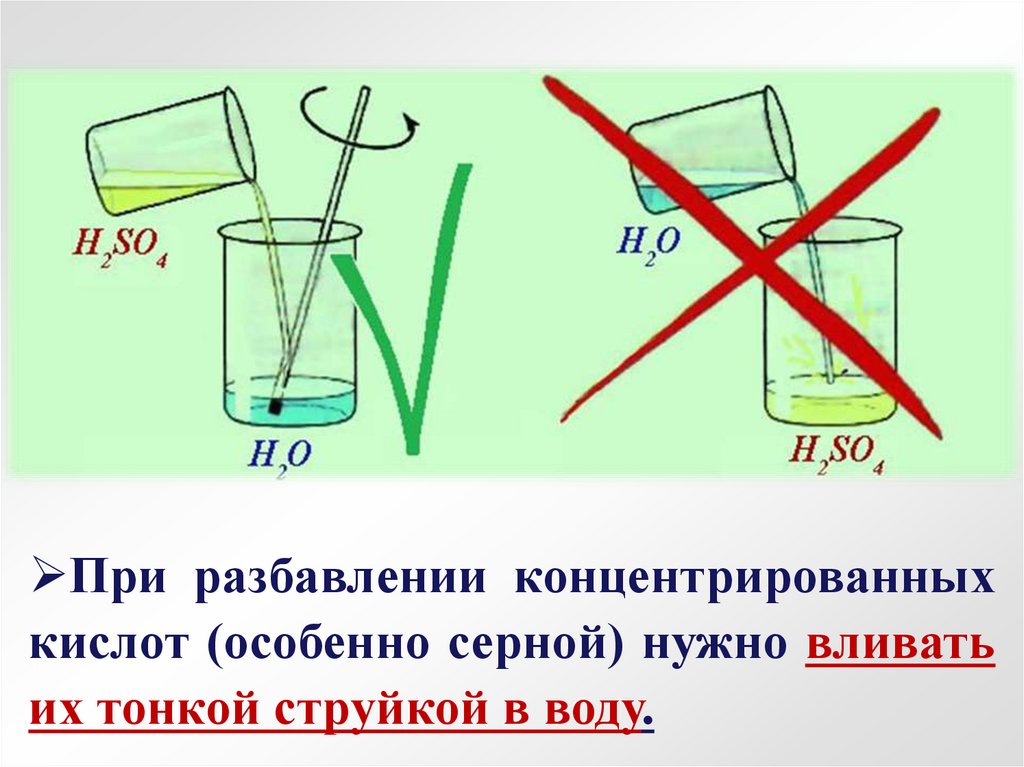

При разбавлении концентрированных
кислот (особенно серной) нужно вливать
их тонкой струйкой в воду.

8.

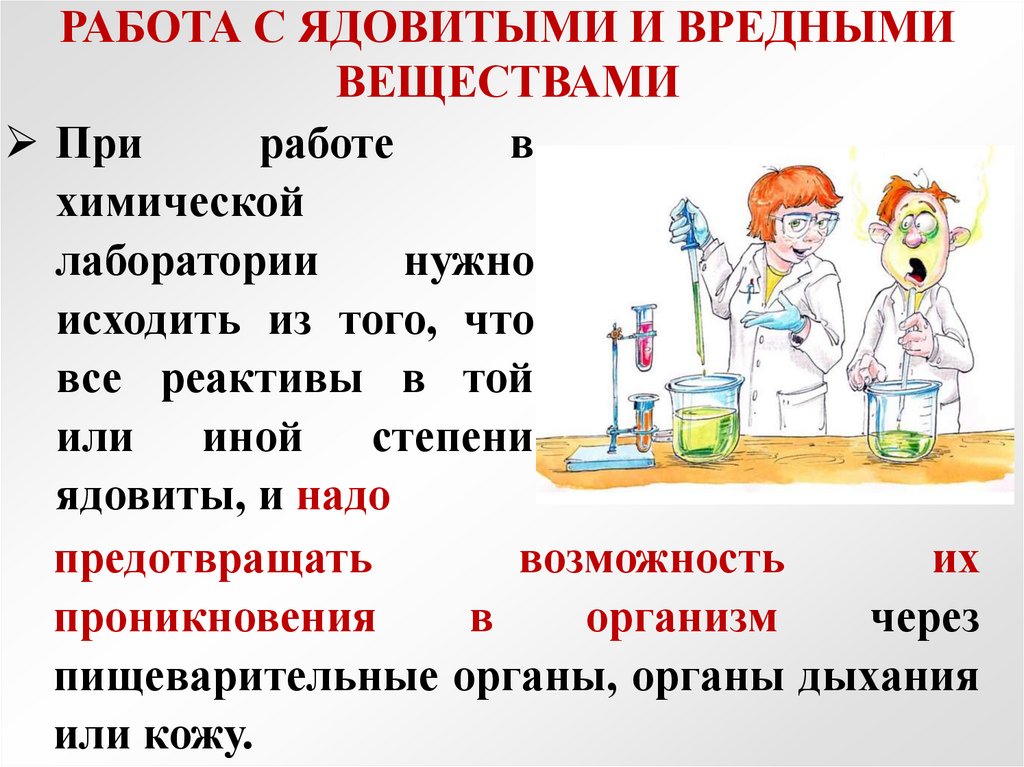

РАБОТА С ЯДОВИТЫМИ И ВРЕДНЫМИ
ВЕЩЕСТВАМИ
При
работе
в
химической
лаборатории
нужно
исходить из того, что
все реактивы в той
или иной степени
ядовиты, и надо
предотвращать
возможность
их
проникновения
в
организм
через
пищеварительные органы, органы дыхания
или кожу.

9.

Все работы с ядовитыми,
вредными веществами
проводите
только
в
вытяжном
шкафу,
поднимая окно шкафа на
удобную для работы
высоту, но не более чем
на одну треть.
Нюхайте
вещества
осторожно, не вдыхая их
глубоко и не наклоняясь
над сосудом, а только
направляя к себе пары
или газ движением руки.

10.

Запрещается
засасывание
жидкости в пипетки
ртом. Для этой цели
используйте
резиновую грушу.
Работы с едкими
жидкостями
выполняйте
в
резиновых
перчатках
и
защитных очках или
маске.

11.

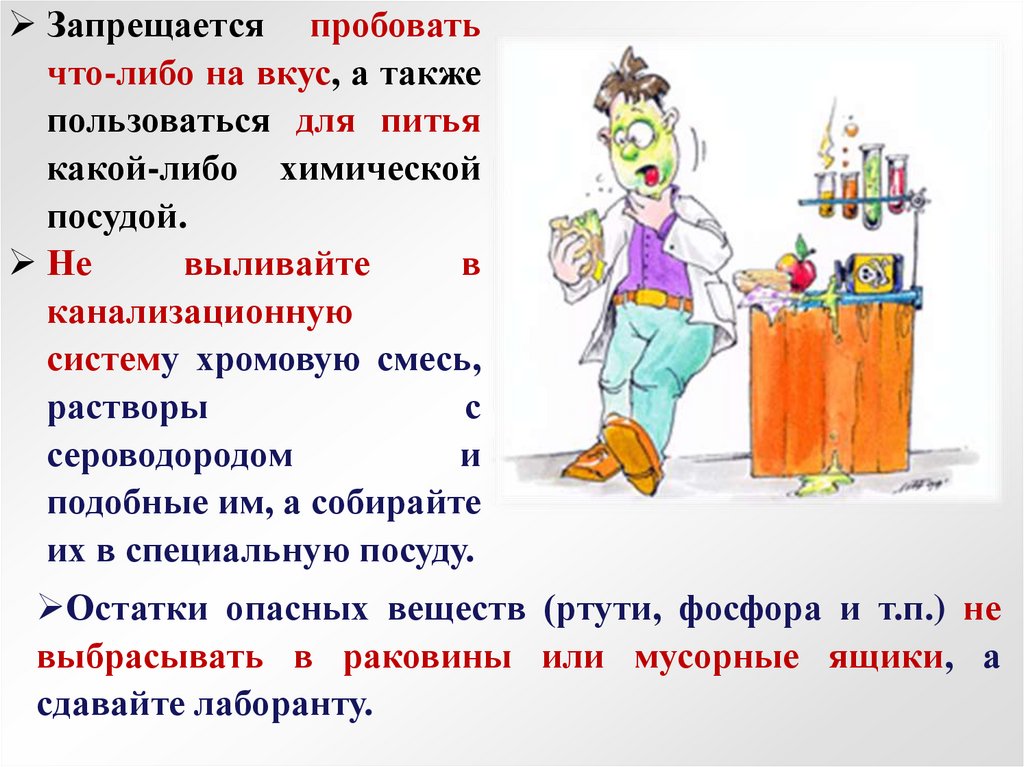

Запрещается пробовать
что-либо на вкус, а также
пользоваться для питья
какой-либо химической
посудой.
Не
выливайте
в
канализационную
систему хромовую смесь,
растворы
с
сероводородом
и
подобные им, а собирайте
их в специальную посуду.
Остатки опасных веществ (ртути, фосфора и т.п.) не
выбрасывать в раковины или мусорные ящики, а
сдавайте лаборанту.

12.

Все пролитое и разбитое или просыпанное на
столах или на полу сразу убирайте.
При сборе пролитой жидкости для впитывания
используйте песок или сухие древесные опилки.

13.

РАБОТА С ПОЖАРО- и
ВЗРЫВООПАСНЫМИ ВЕЩЕСТВАМИ
Строго запрещается проводить работы с легко
воспламеняющимися веществами вблизи огня.
Особенно
осторожно
нужно
работать
с
растворителями,
которые
имеют
низкую
температуру воспламенения и загораются даже от
соприкосновения с горячей поверхностью плитки
или нагретыми кольцами водяной бани.

14.

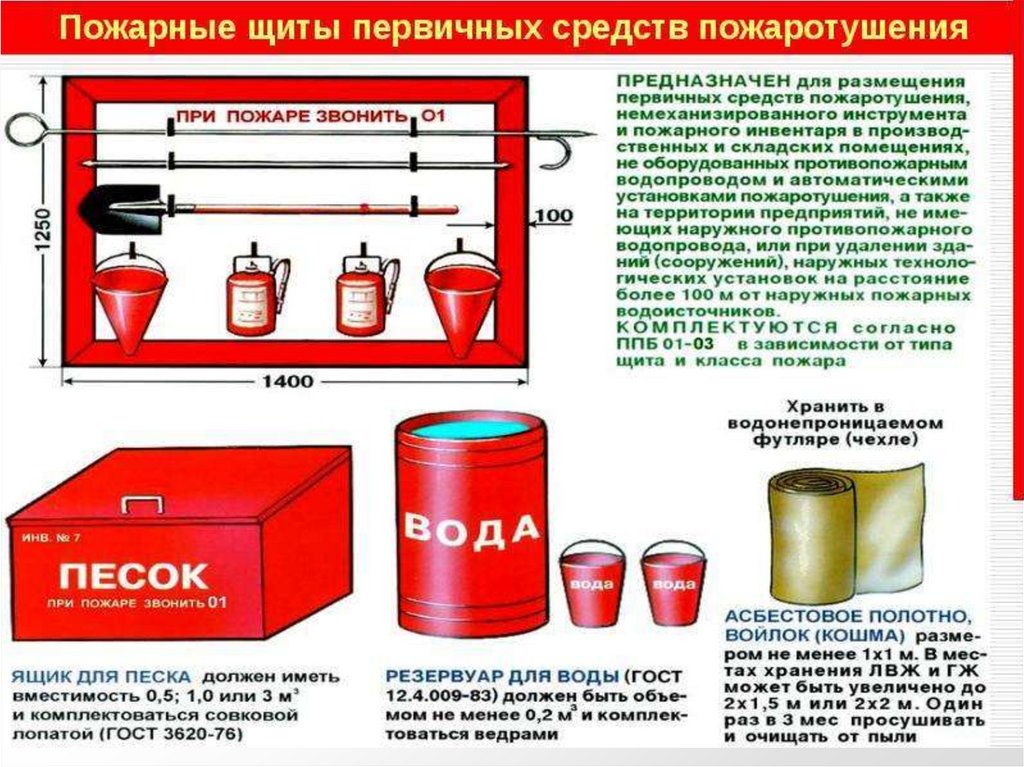

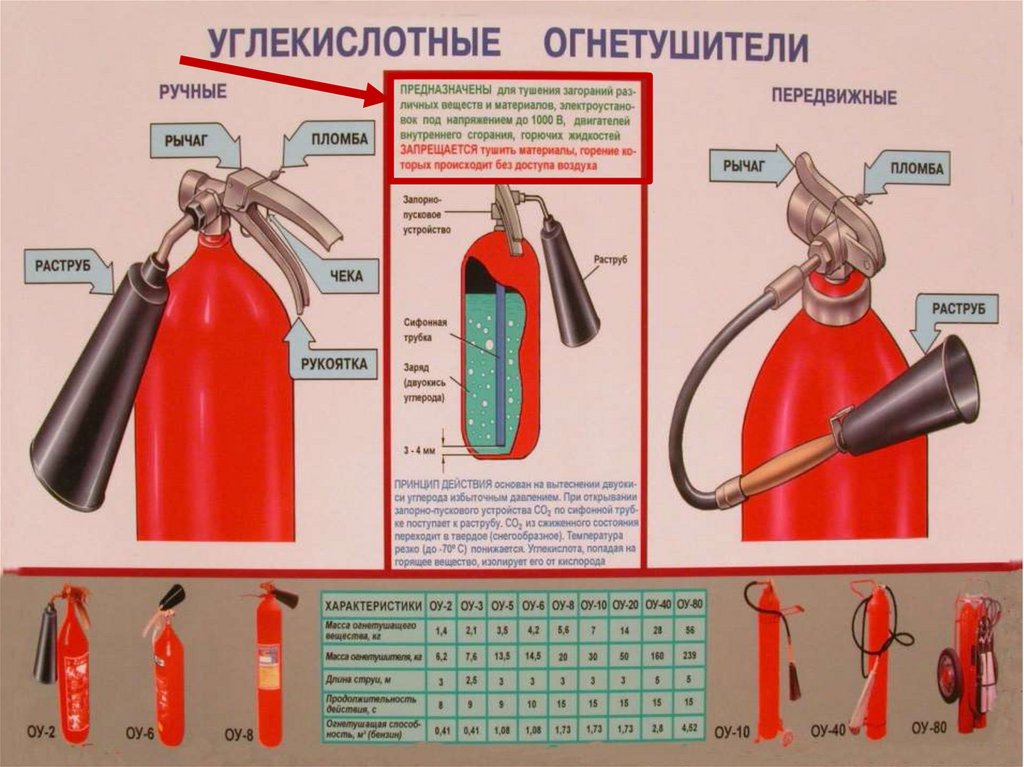

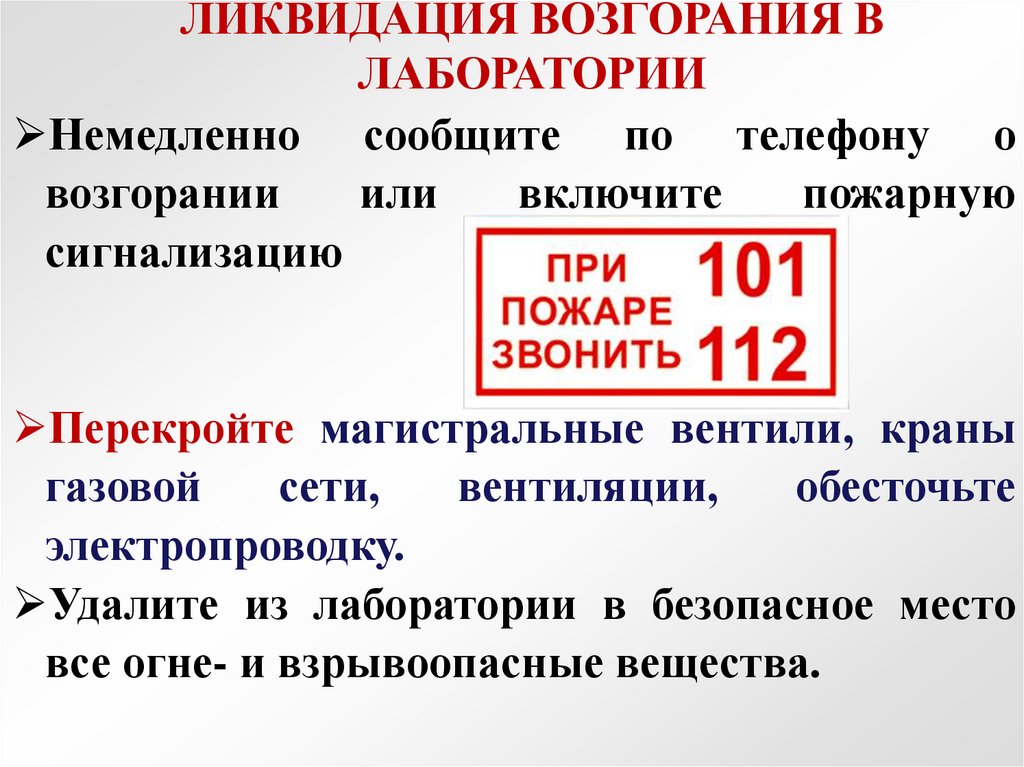

ЛИКВИДАЦИЯ ВОЗГОРАНИЯ В
ЛАБОРАТОРИИ
Немедленно сообщите по телефону о
возгорании
или
включите
пожарную
сигнализацию
Перекройте магистральные вентили, краны
газовой
сети,
вентиляции,
обесточьте
электропроводку.
Удалите из лаборатории в безопасное место
все огне- и взрывоопасные вещества.

15.

16.

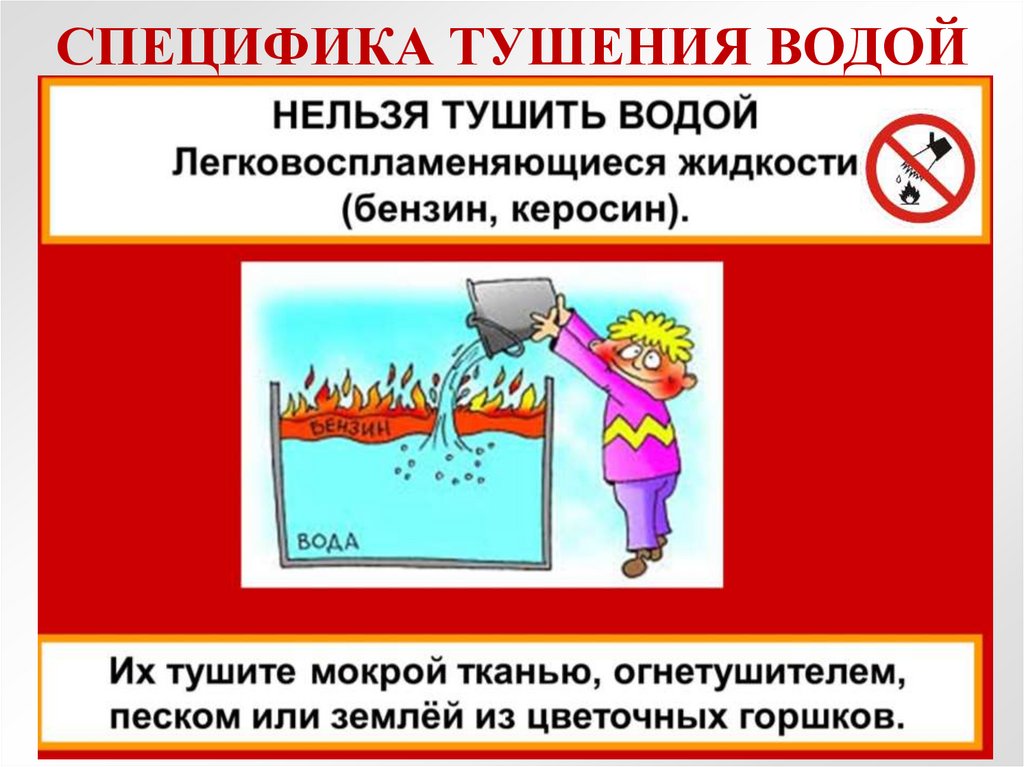

СПЕЦИФИКА ТУШЕНИЯ ВОДОЙ

17.

СПЕЦИФИКА ТУШЕНИЯ ВОДОЙ

18.

19.

20.

21.

Химическая посуда и
лабораторное оборудование

22.

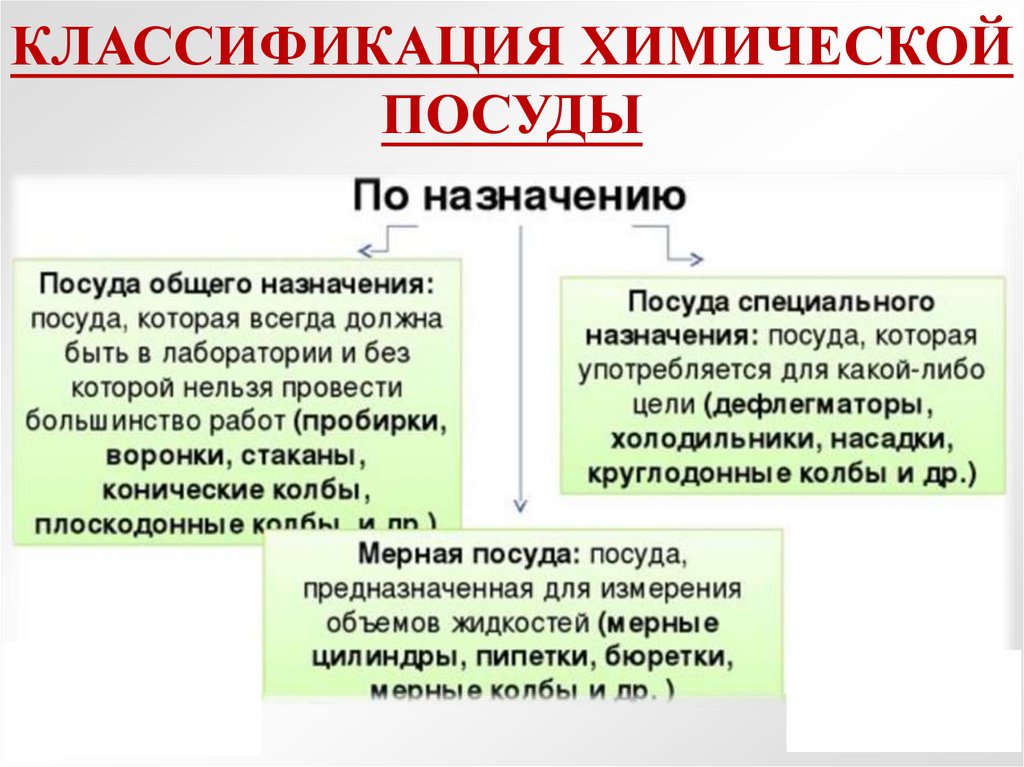

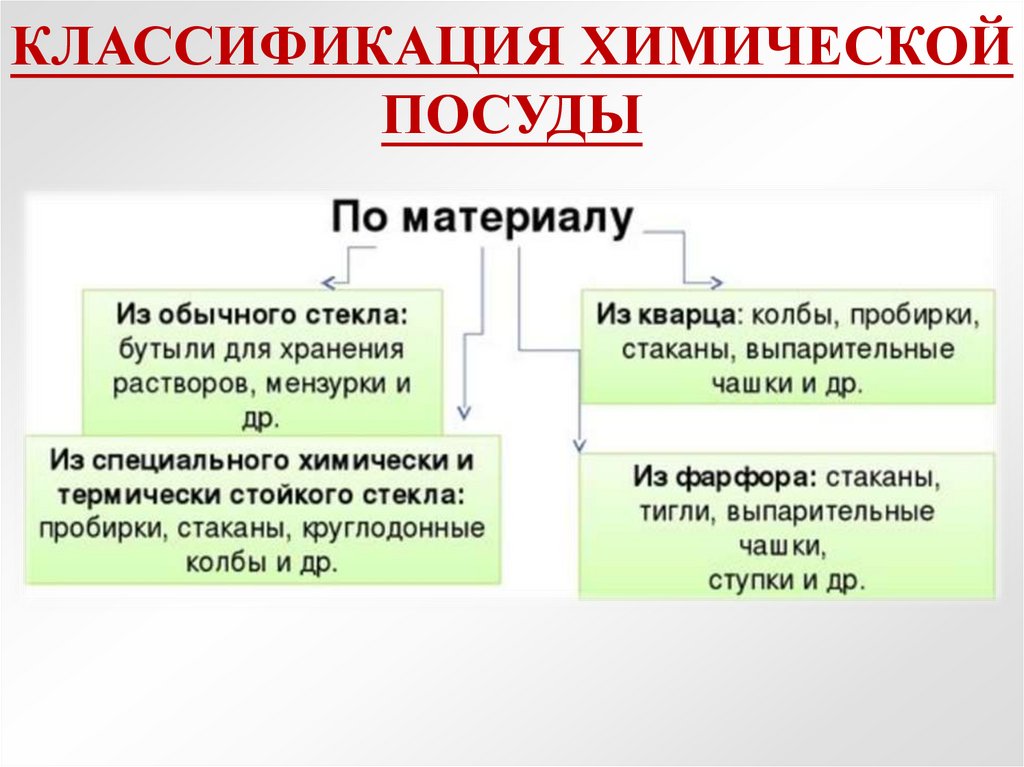

КЛАССИФИКАЦИЯ ХИМИЧЕСКОЙ
ПОСУДЫ

23.

КЛАССИФИКАЦИЯ ХИМИЧЕСКОЙ
ПОСУДЫ

24.

1. СТЕКЛЯННАЯ ХИМИЧЕСКАЯ
ПОСУДА
Химическая посуда бывает тонкои толстостенная изготавливается
из стекла разных марок.
Основным
требованием,
предъявляемым к стеклянной
посуде, является ее химическая и
термическая устойчивость.

25.

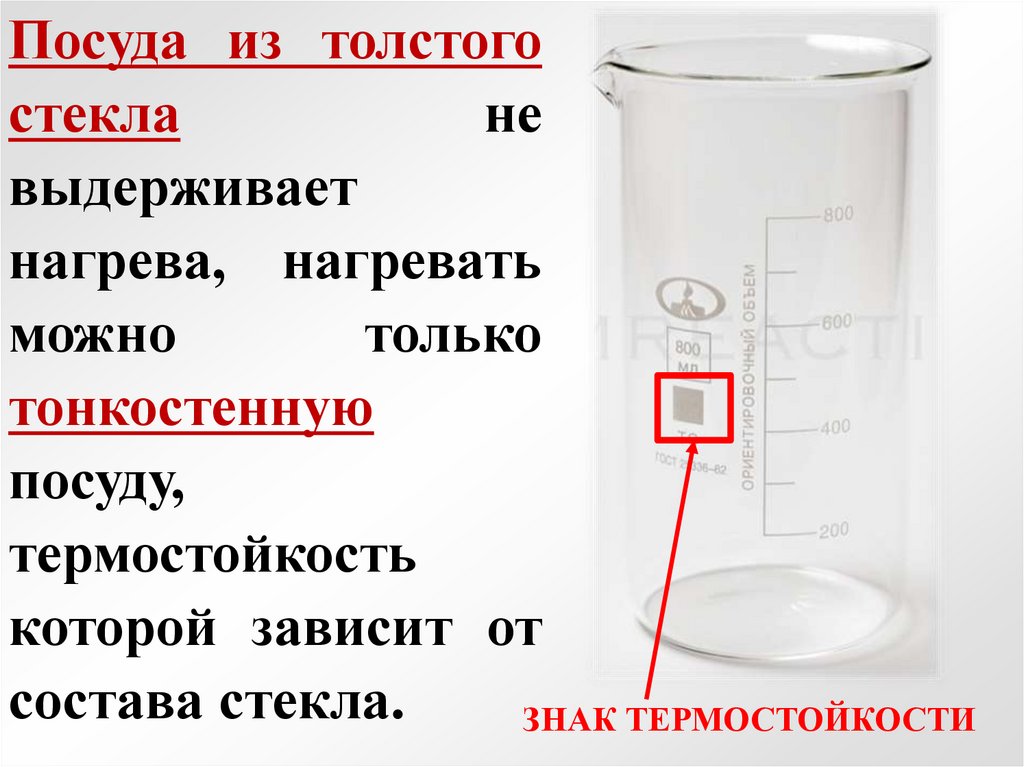

Посуда из толстого
стекла
не
выдерживает
нагрева, нагревать
можно
только
тонкостенную
посуду,
термостойкость
которой зависит от
состава стекла.
ЗНАК ТЕРМОСТОЙКОСТИ

26.

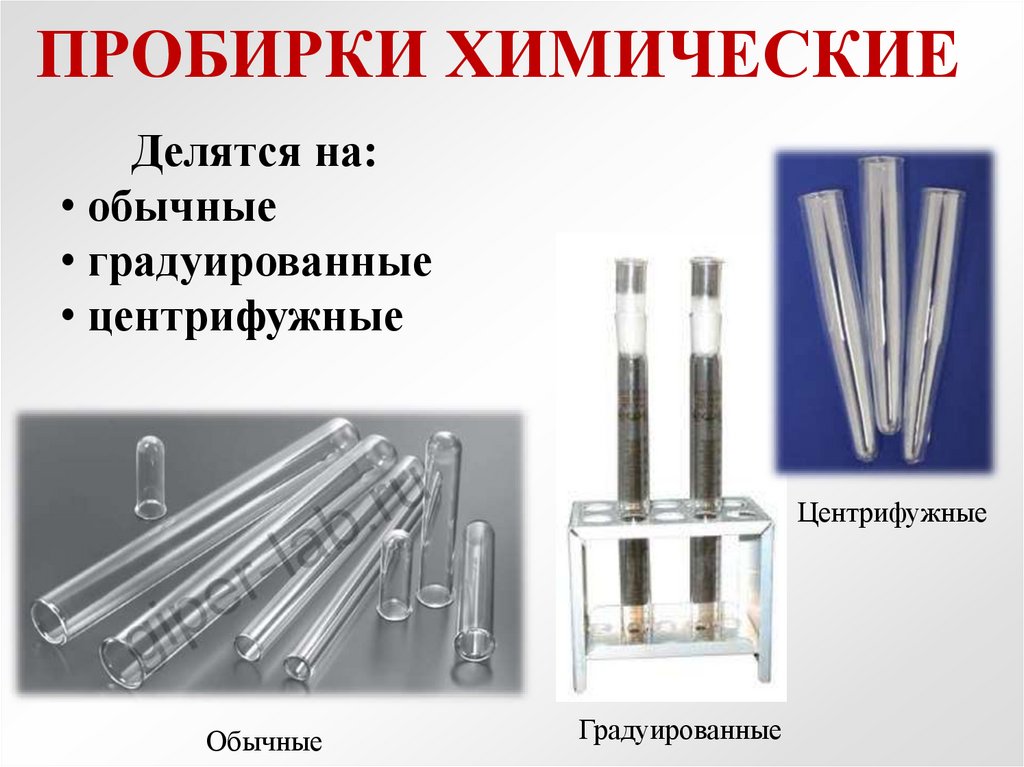

ПРОБИРКИ ХИМИЧЕСКИЕ
Делятся на:
• обычные
• градуированные
• центрифужные
Центрифужные
Обычные
Градуированные

27.

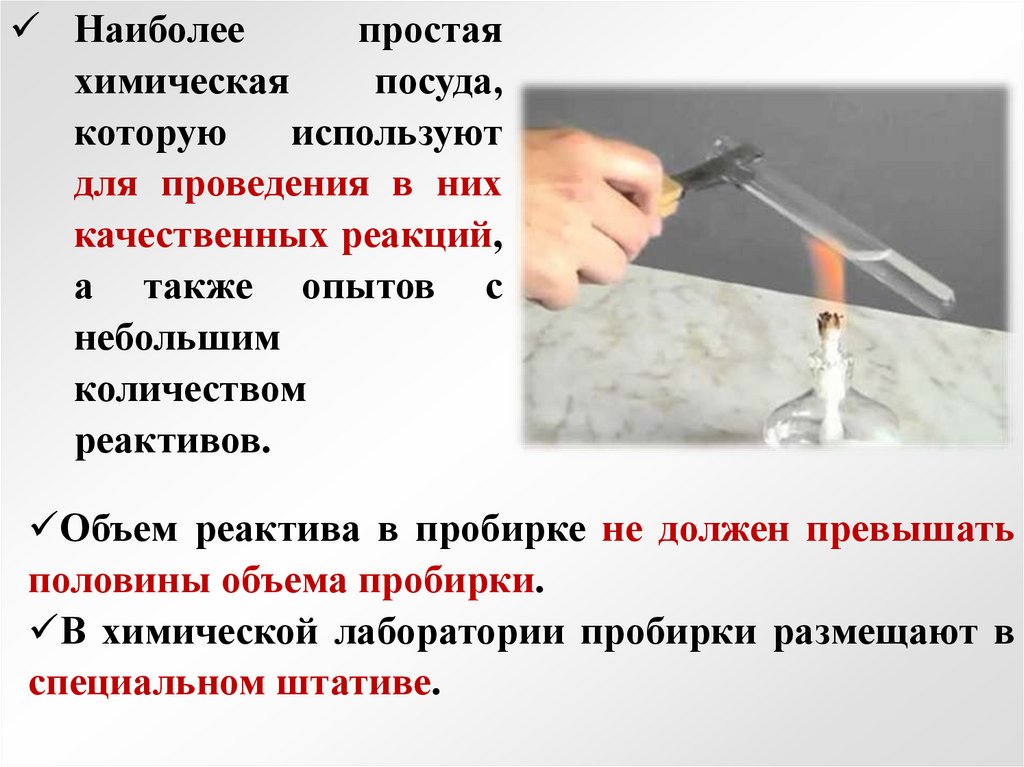

Наиболее
простая
химическая
посуда,
которую
используют
для проведения в них
качественных реакций,
а также опытов с
небольшим
количеством
реактивов.
Объем реактива в пробирке не должен превышать
половины объема пробирки.
В химической лаборатории пробирки размещают в
специальном штативе.

28.

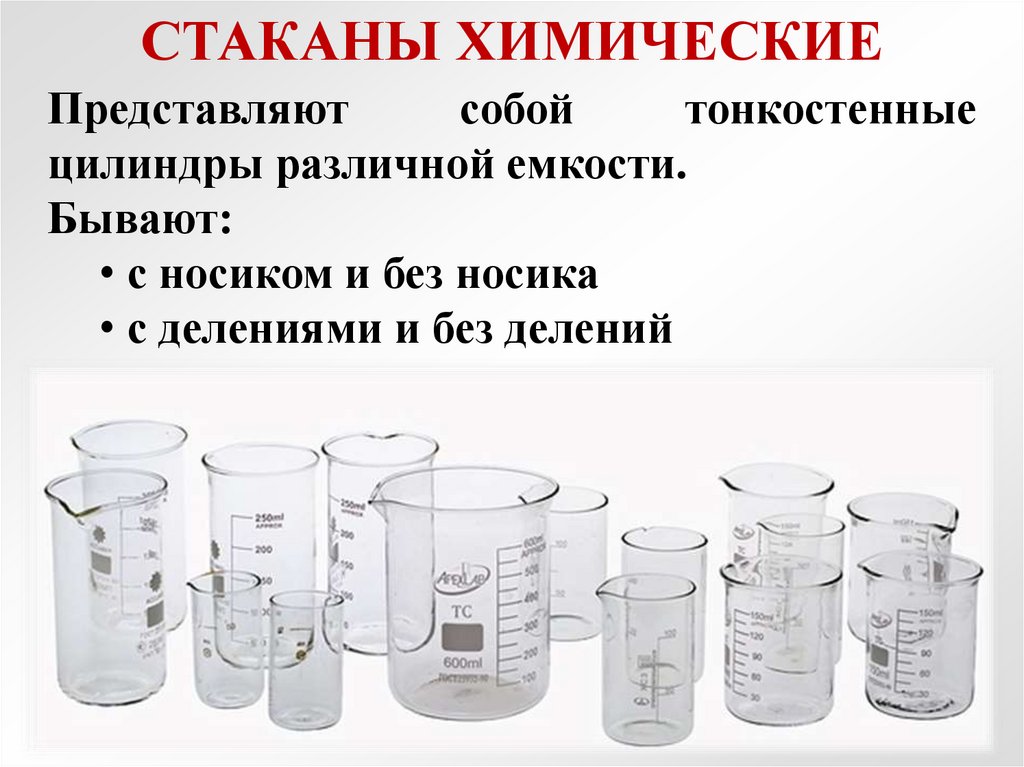

СТАКАНЫ ХИМИЧЕСКИЕ
Представляют
собой
тонкостенные
цилиндры различной емкости.
Бывают:
• с носиком и без носика
• с делениями и без делений

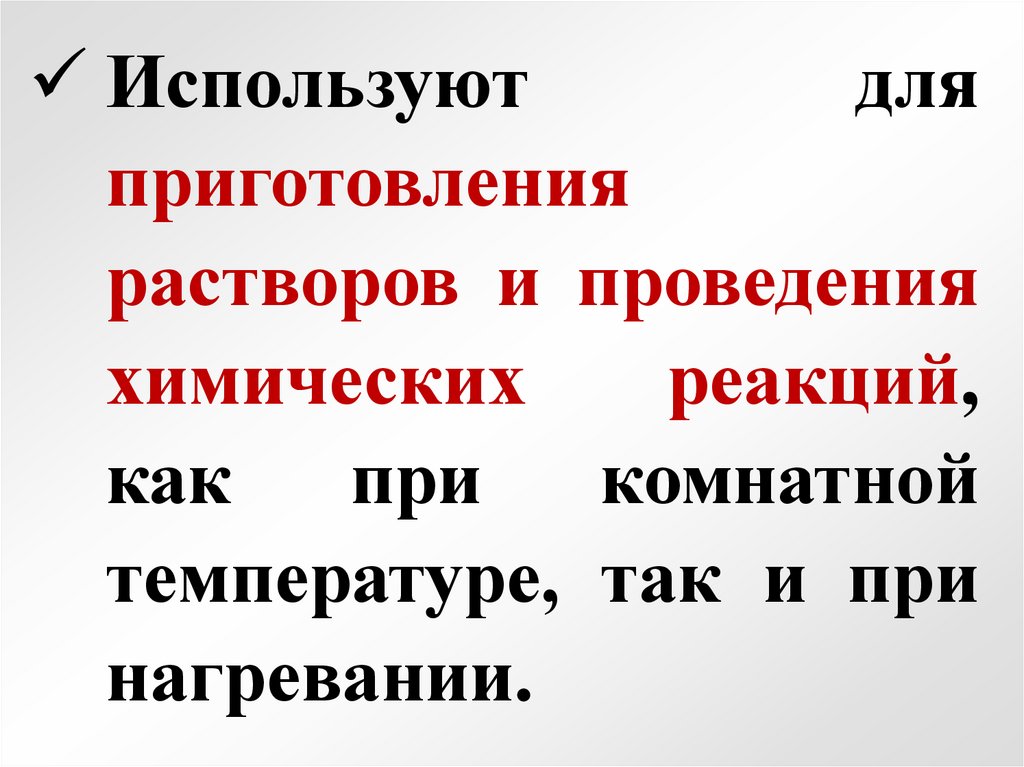

29.

Используют
для
приготовления
растворов и проведения
химических
реакций,
как
при
комнатной
температуре, так и при
нагревании.

30.

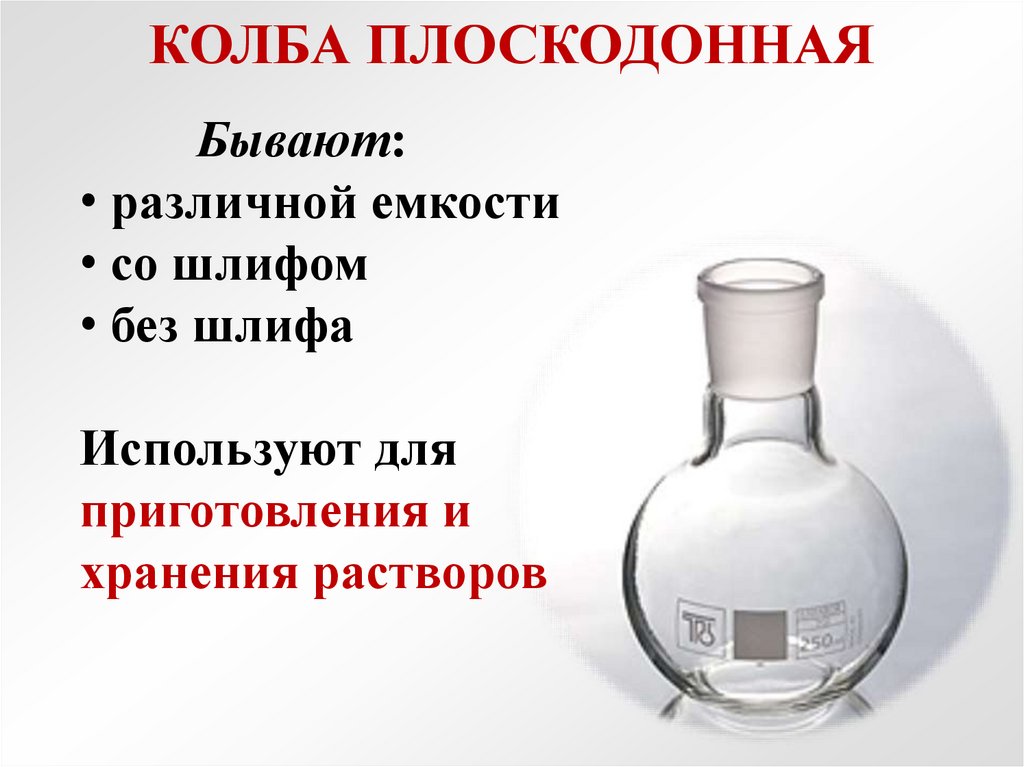

КОЛБА ПЛОСКОДОННАЯ
Бывают:
• различной емкости
• со шлифом
• без шлифа
Используют для
приготовления и
хранения растворов

31.

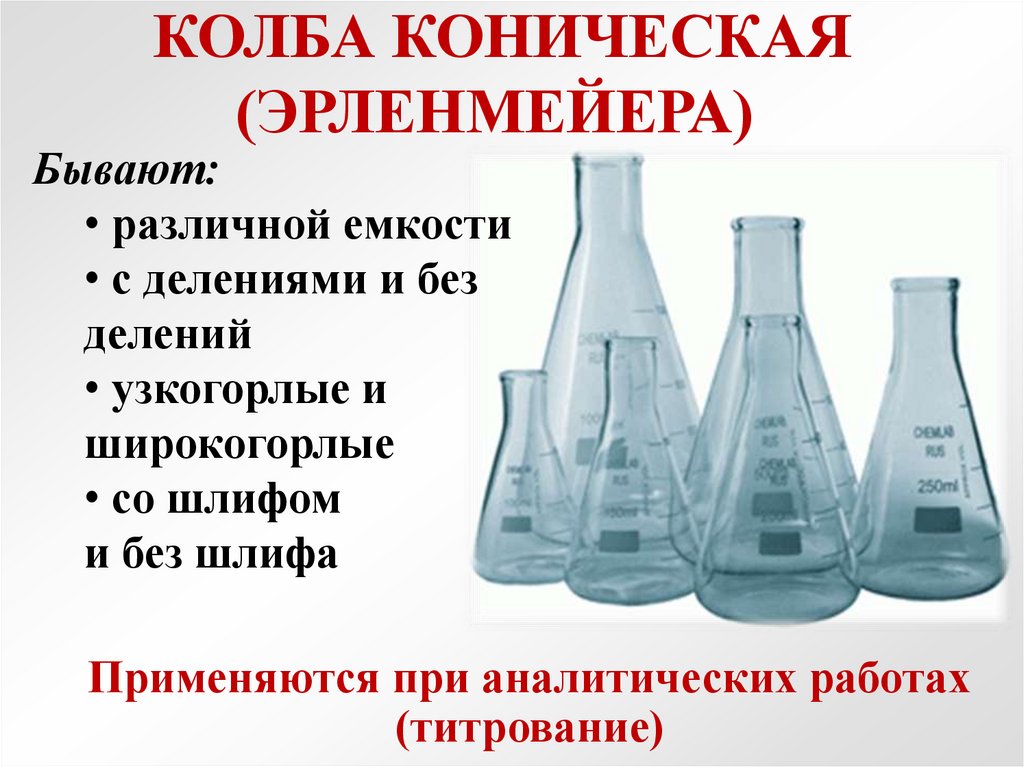

КОЛБА КОНИЧЕСКАЯ
(ЭРЛЕНМЕЙЕРА)
Бывают:
• различной емкости
• с делениями и без
делений
• узкогорлые и
широкогорлые
• со шлифом
и без шлифа
Применяются при аналитических работах
(титрование)

32.

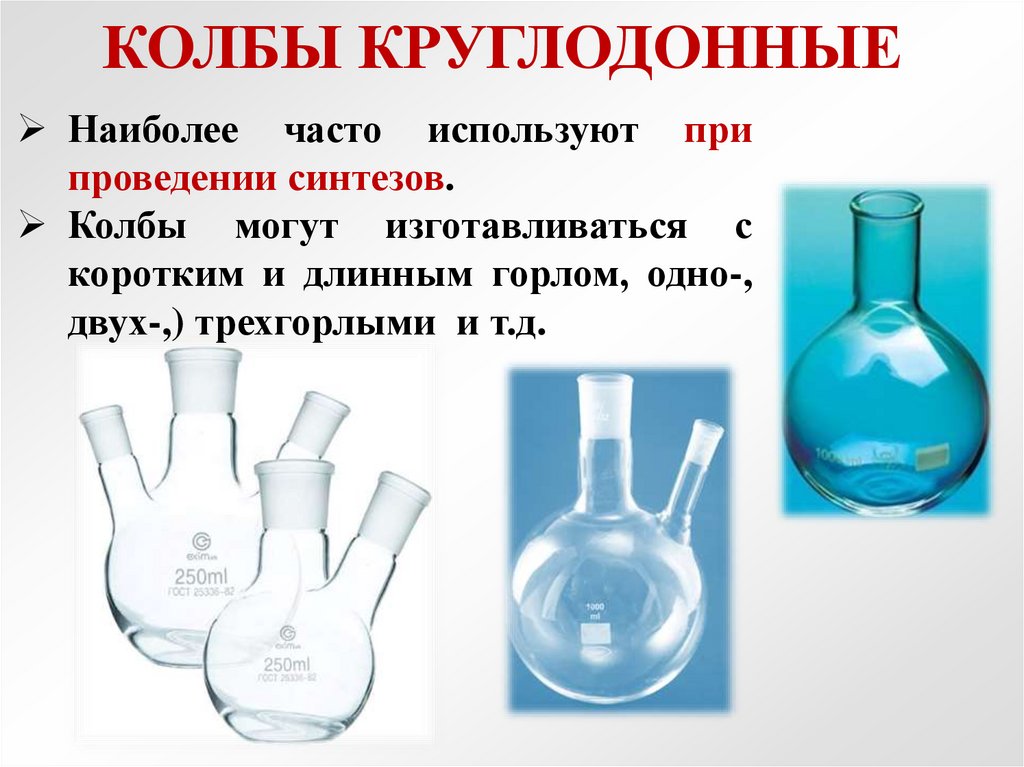

КОЛБЫ КРУГЛОДОННЫЕ
Наиболее часто используют при
проведении синтезов.
Колбы могут изготавливаться с
коротким и длинным горлом, одно-,
двух-,) трехгорлыми и т.д.

33.

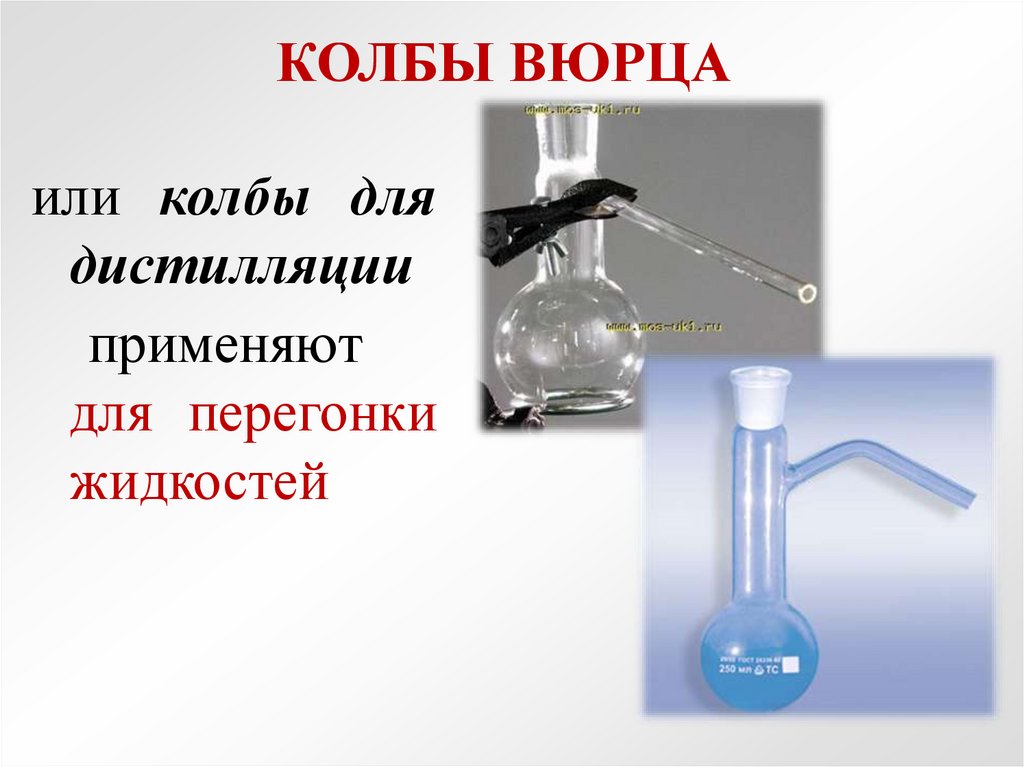

КОЛБЫ ВЮРЦА
или колбы для
дистилляции
применяют
для перегонки
жидкостей

34.

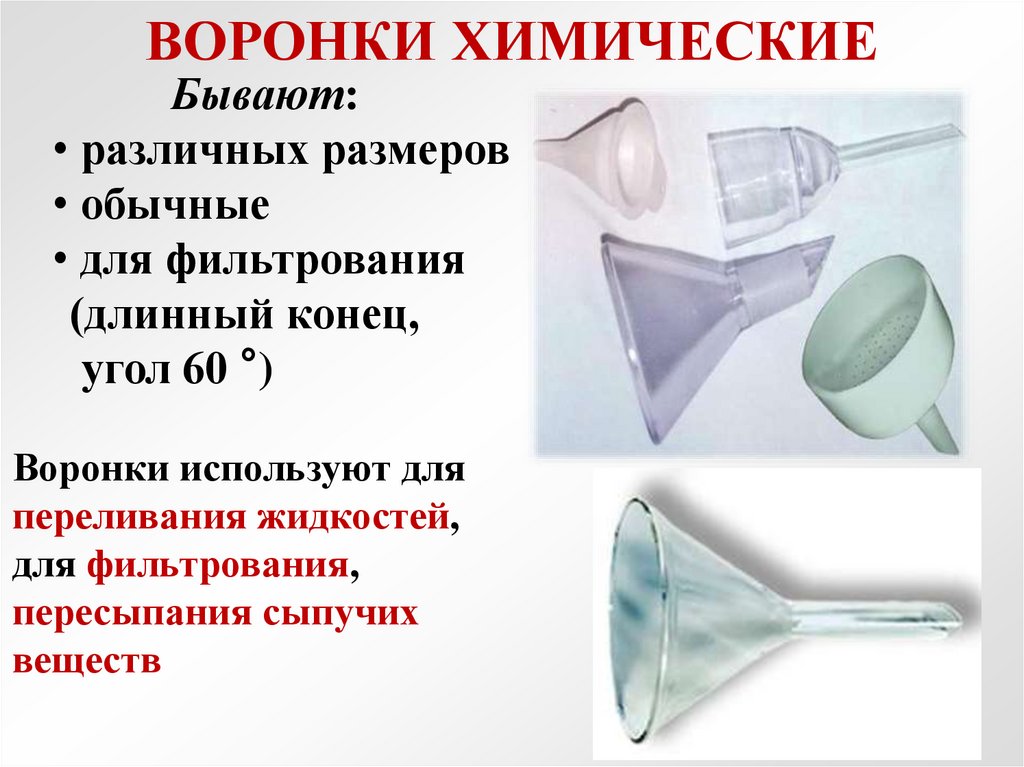

ВОРОНКИ ХИМИЧЕСКИЕ
Бывают:
• различных размеров
• обычные
• для фильтрования
(длинный конец,
угол 60 °)
Воронки используют для
переливания жидкостей,
для фильтрования,
пересыпания сыпучих
веществ

35.

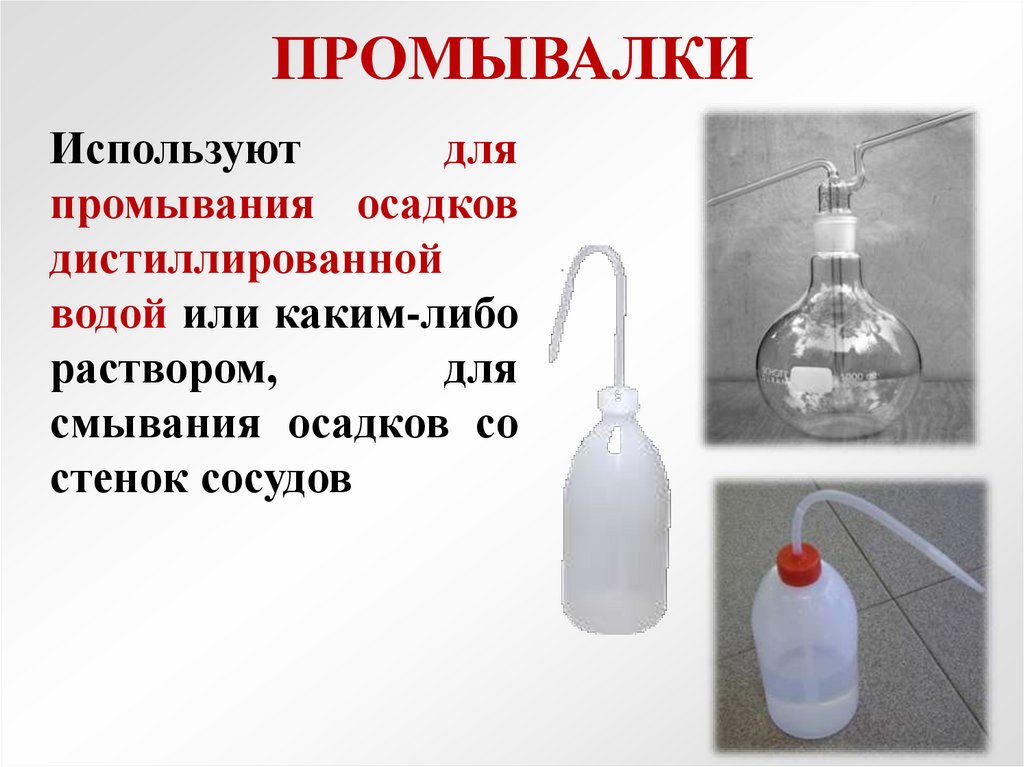

ПРОМЫВАЛКИ
Используют
для
промывания осадков
дистиллированной
водой или каким-либо
раствором,
для
смывания осадков со
стенок сосудов

36.

ДЕЛИТЕЛЬНЫЕ ВОРОНКИ
Применяют для
разделения
несмешивающихс
я
жидкостей
(например, воды
и масла)

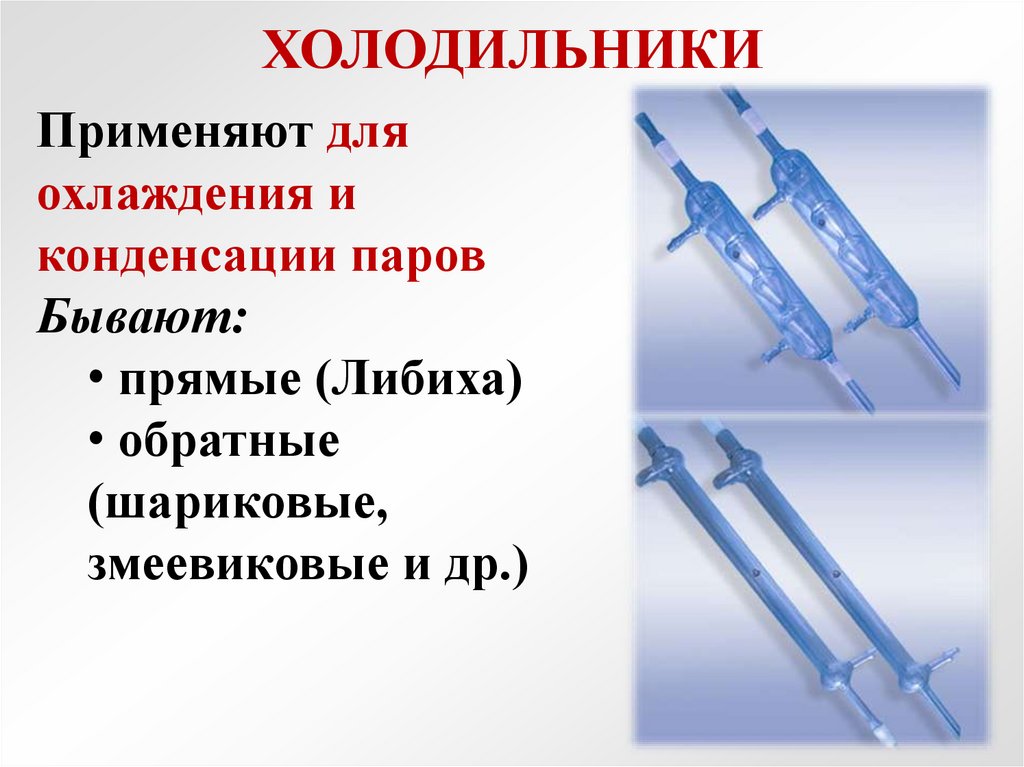

37.

ХОЛОДИЛЬНИКИ
Применяют для
охлаждения и
конденсации паров
Бывают:
• прямые (Либиха)
• обратные
(шариковые,
змеевиковые и др.)

38.

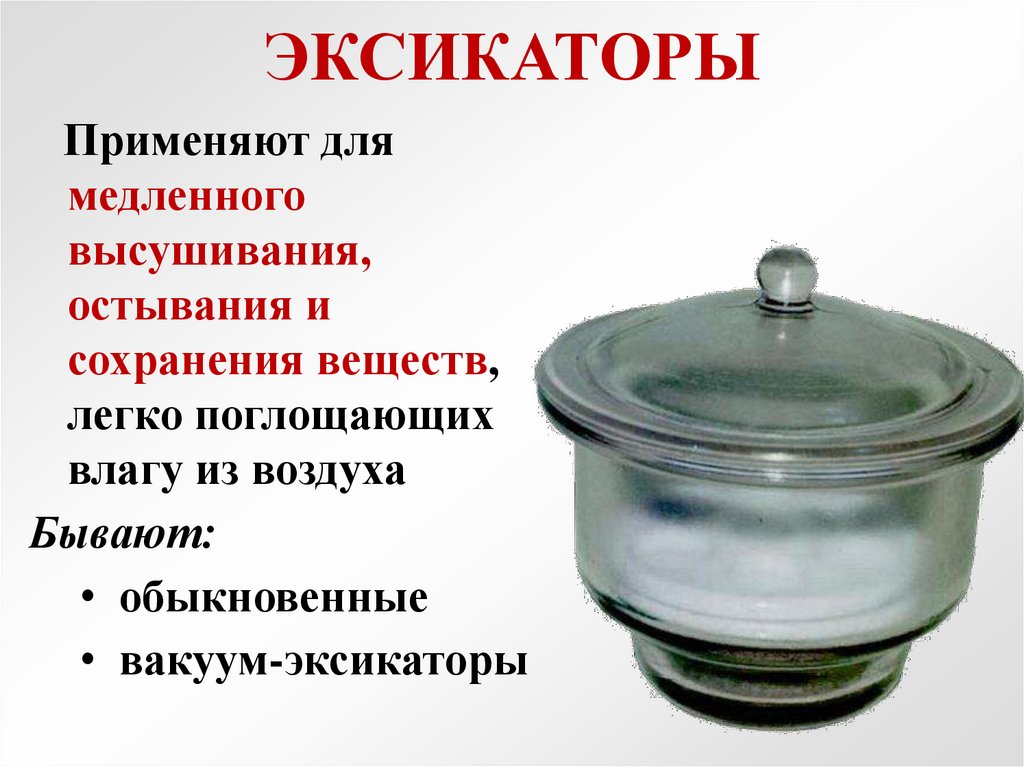

ЭКСИКАТОРЫ
Применяют для
медленного
высушивания,
остывания и
сохранения веществ,
легко поглощающих
влагу из воздуха
Бывают:
• обыкновенные
• вакуум-эксикаторы

39.

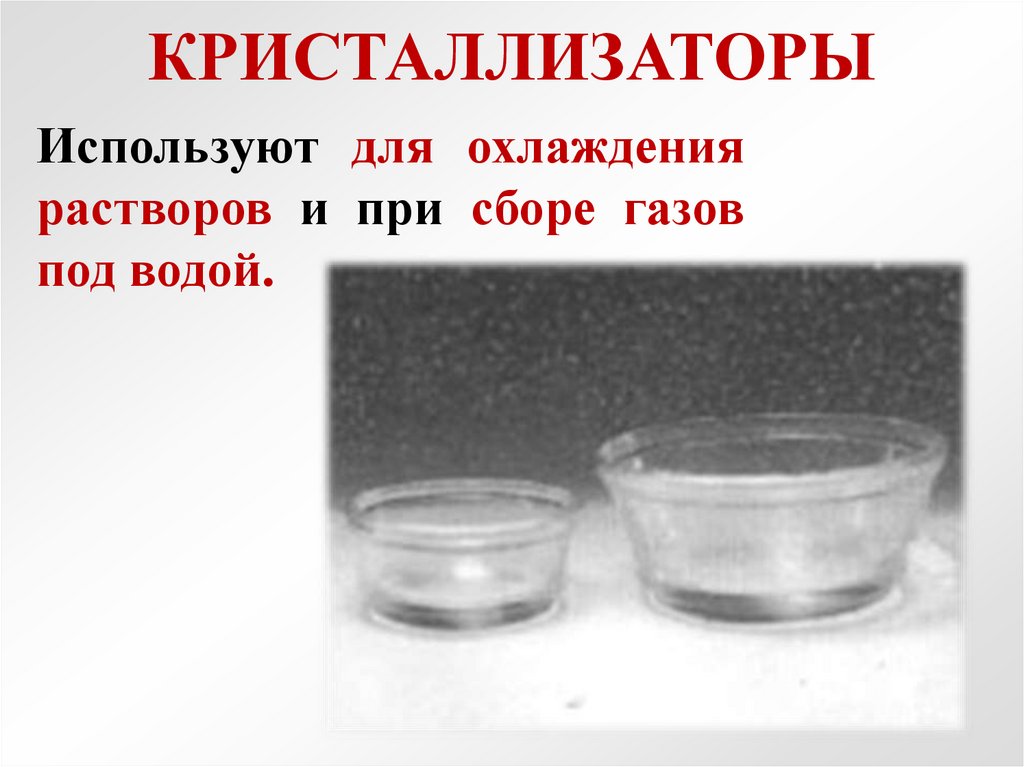

КРИСТАЛЛИЗАТОРЫ
Используют для охлаждения
растворов и при сборе газов
под водой.

40.

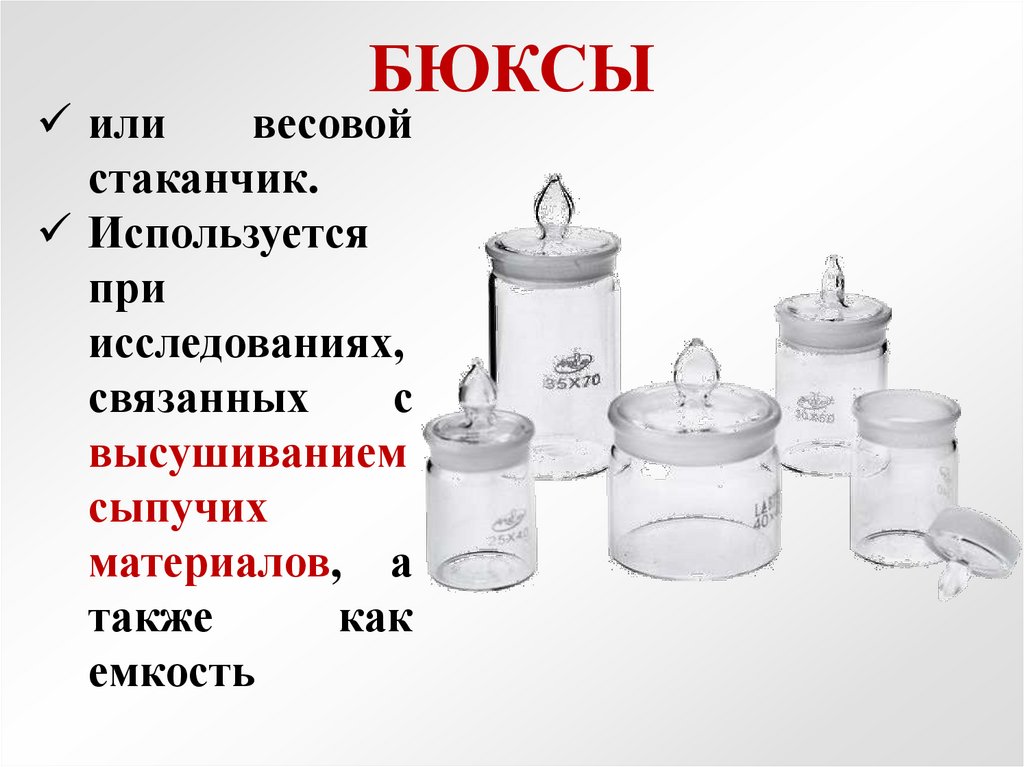

БЮКСЫ
или
весовой
стаканчик.
Используется
при
исследованиях,
связанных
с
высушиванием
сыпучих
материалов, а
также
как
емкость

41.

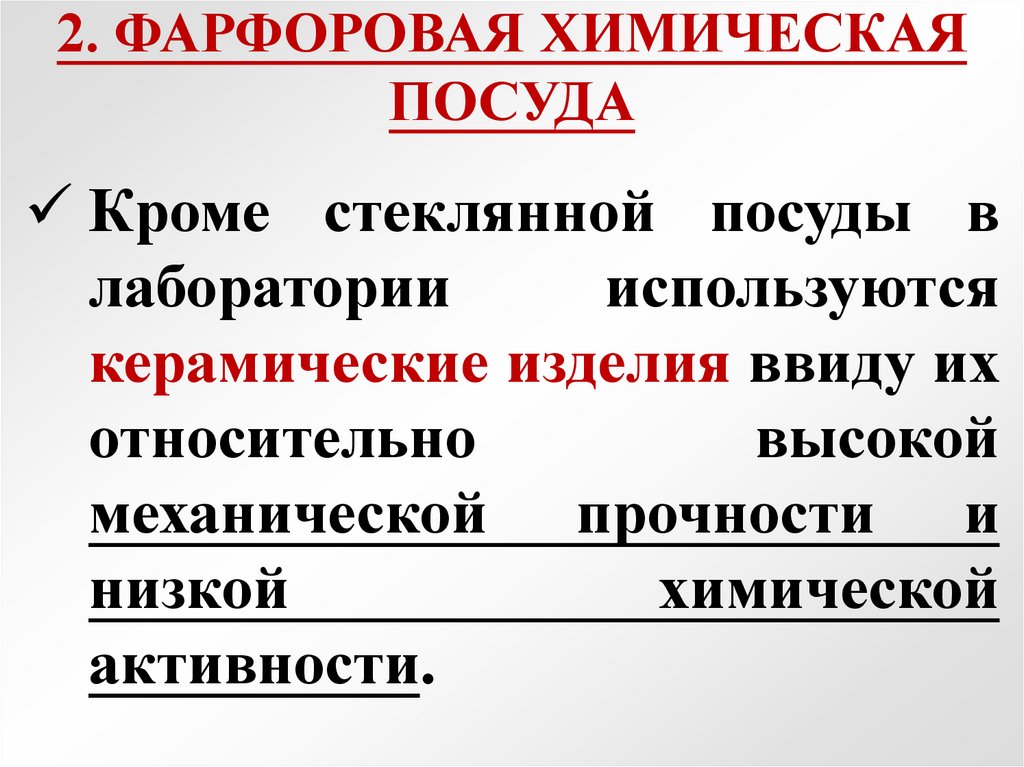

2. ФАРФОРОВАЯ ХИМИЧЕСКАЯ
ПОСУДА
Кроме стеклянной посуды в
лаборатории
используются
керамические изделия ввиду их
относительно
высокой
механической прочности и
низкой
химической
активности.

42.

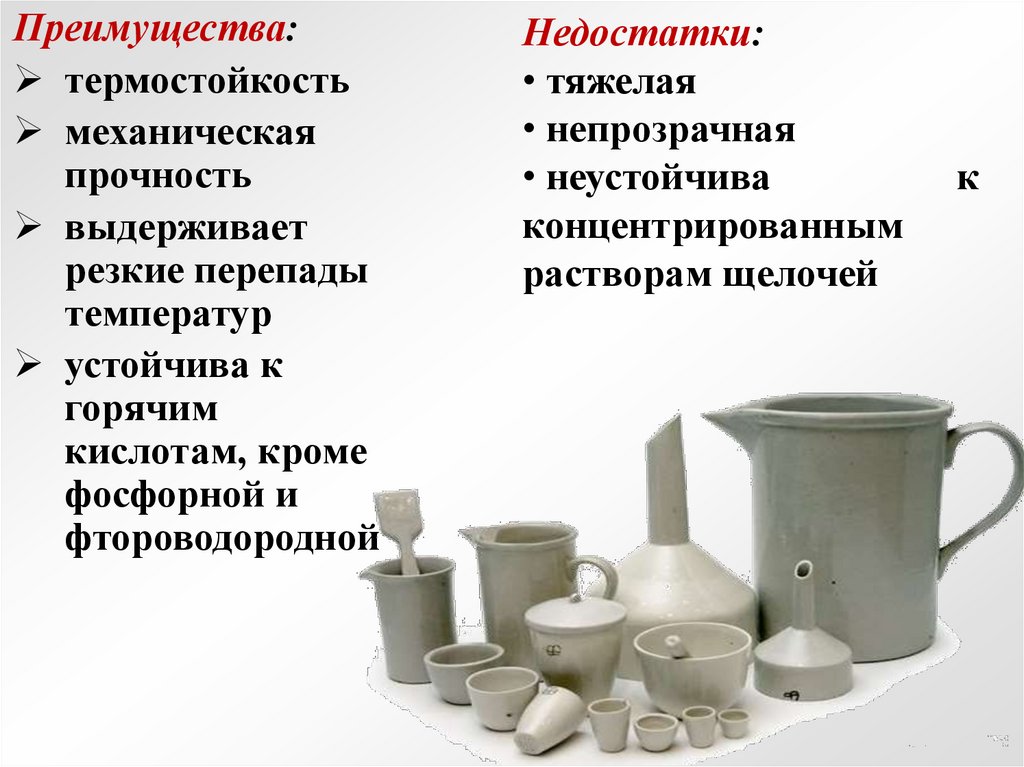

Преимущества:
термостойкость
механическая
прочность
выдерживает
резкие перепады
температур
устойчива к
горячим
кислотам, кроме
фосфорной и
фтороводородной
Недостатки:
• тяжелая
• непрозрачная
• неустойчива
концентрированным
растворам щелочей
к

43.

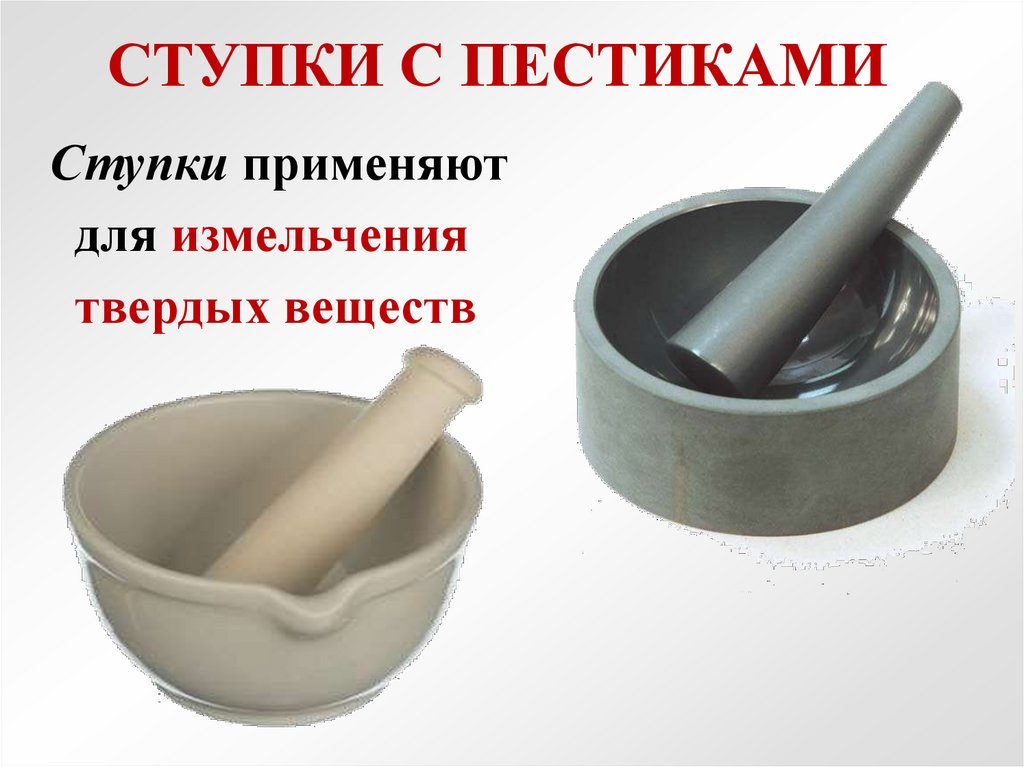

СТУПКИ С ПЕСТИКАМИ
Ступки применяют
для измельчения
твердых веществ

44.

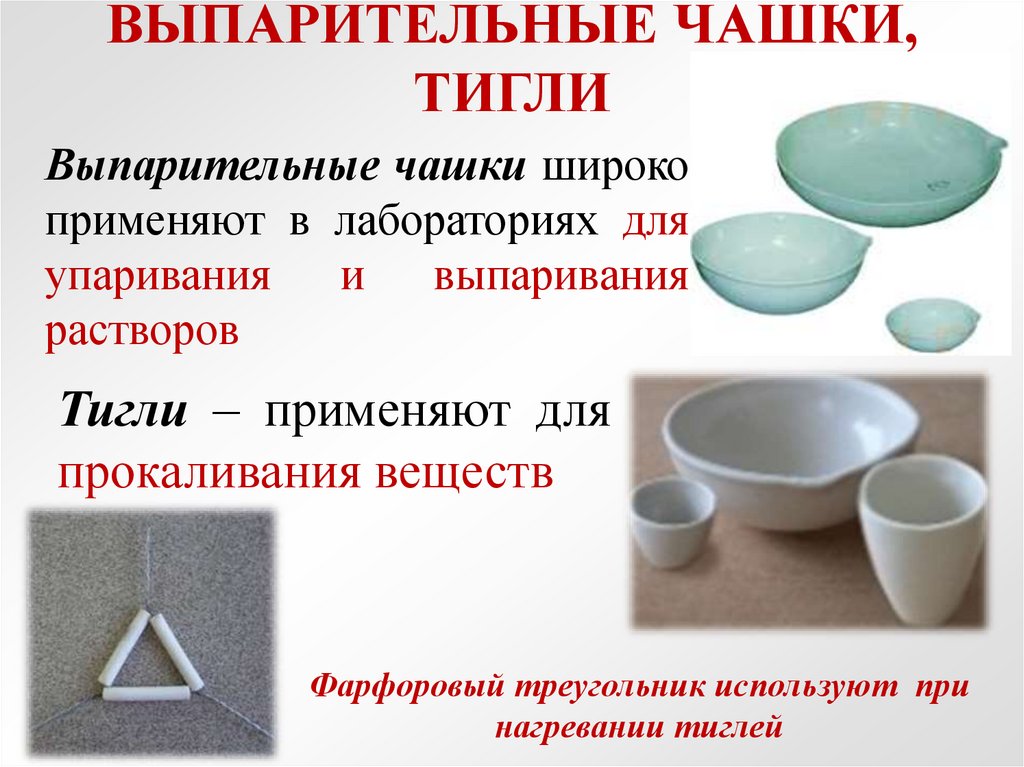

ВЫПАРИТЕЛЬНЫЕ ЧАШКИ,
ТИГЛИ
Выпарительные чашки широко
применяют в лабораториях для
упаривания
и
выпаривания
растворов
Тигли – применяют для
прокаливания веществ
Фарфоровый треугольник используют при
нагревании тиглей

45.

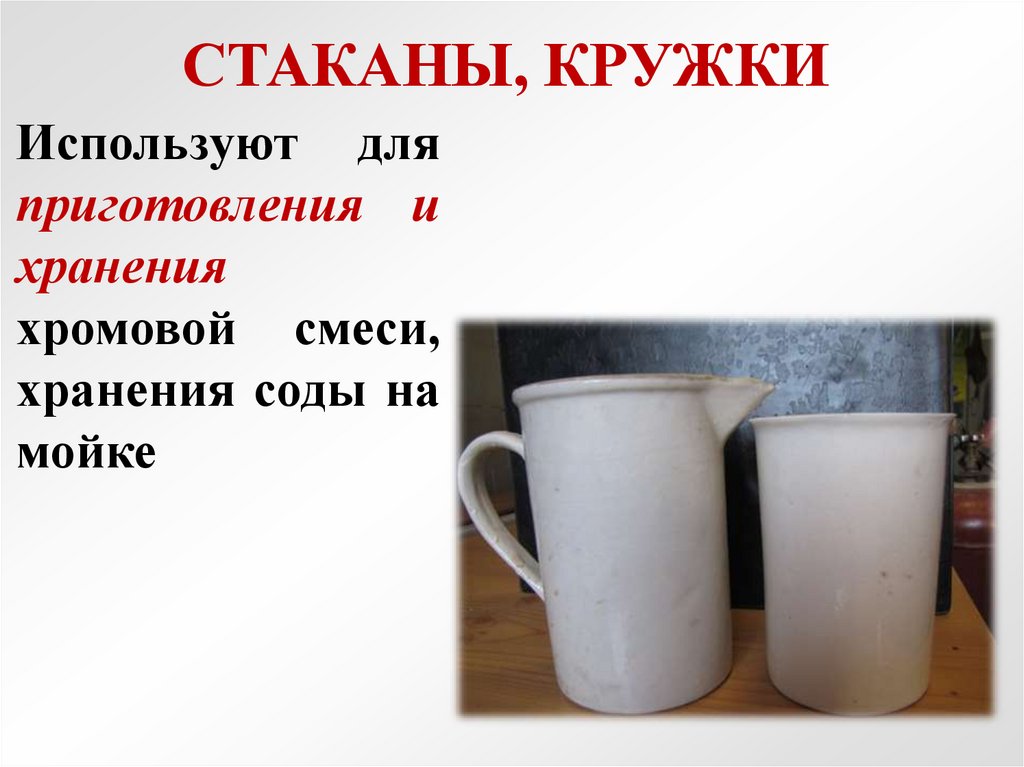

СТАКАНЫ, КРУЖКИ
Используют для
приготовления и
хранения
хромовой смеси,
хранения соды на
мойке

46.

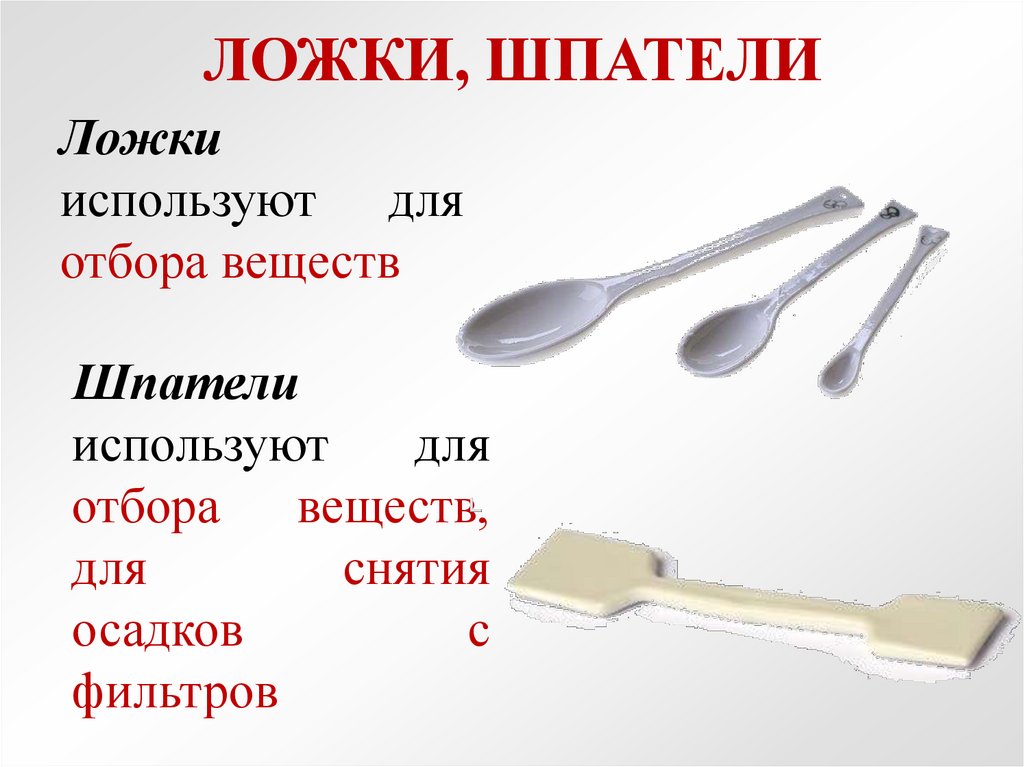

ЛОЖКИ, ШПАТЕЛИ
Ложки
используют для
отбора веществ
Шпатели
используют
для
отбора
веществ,
для
снятия
осадков
с
фильтров

47.

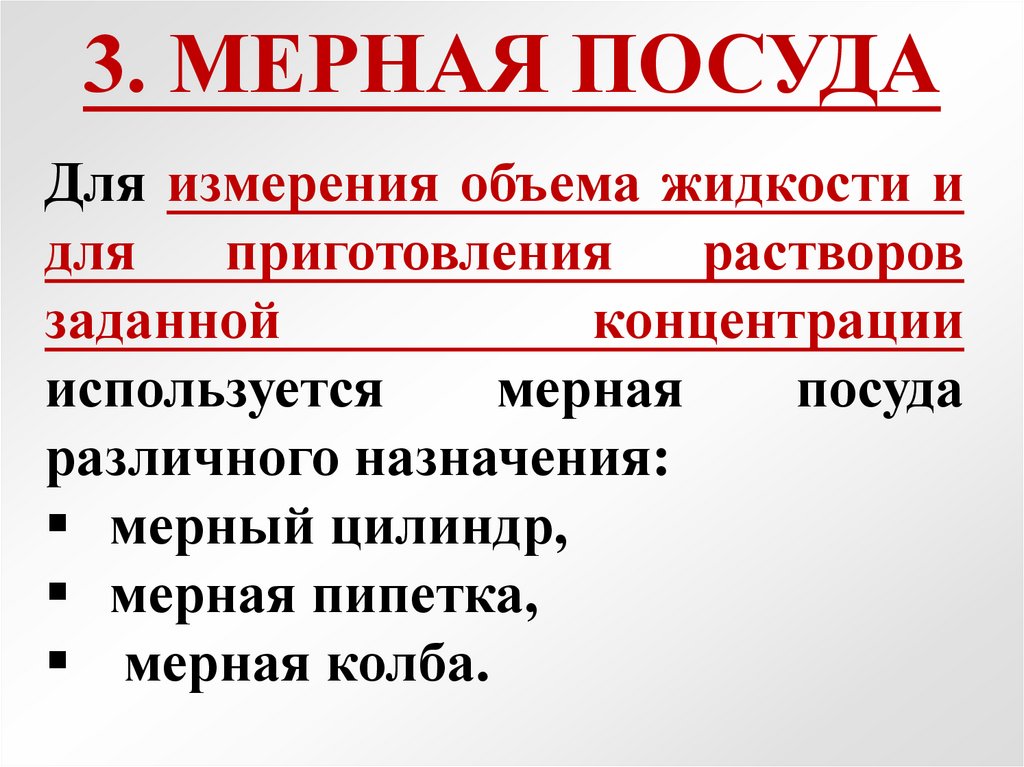

3. МЕРНАЯ ПОСУДА
Для измерения объема жидкости и
для
приготовления
растворов
заданной
концентрации
используется
мерная
посуда
различного назначения:
мерный цилиндр,
мерная пипетка,
мерная колба.

48.

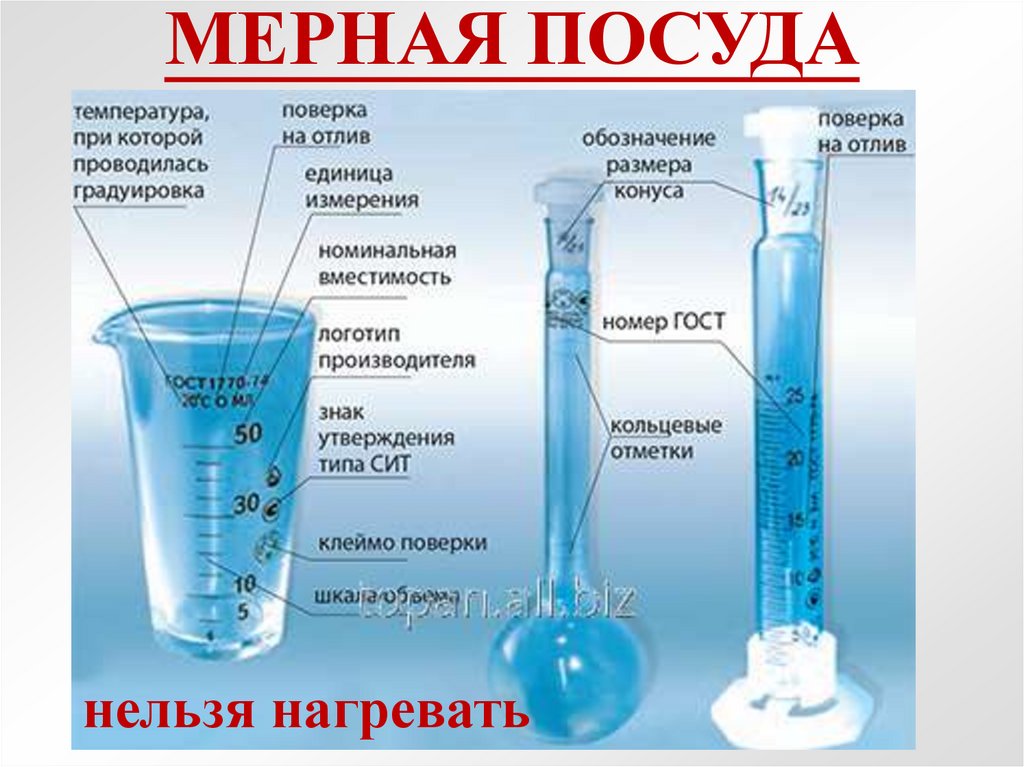

МЕРНАЯ ПОСУДА
нельзя нагревать

49.

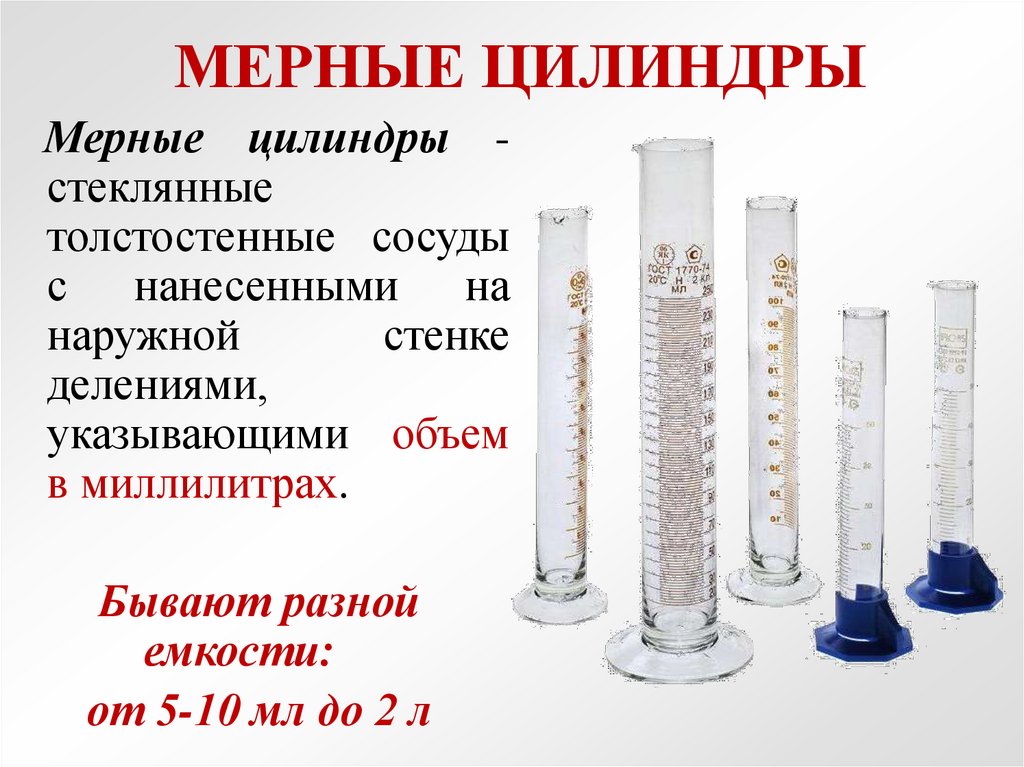

МЕРНЫЕ ЦИЛИНДРЫ
Мерные цилиндры стеклянные
толстостенные сосуды
с нанесенными на
наружной
стенке
делениями,
указывающими объем
в миллилитрах.
Бывают разной
емкости:
от 5-10 мл до 2 л

50.

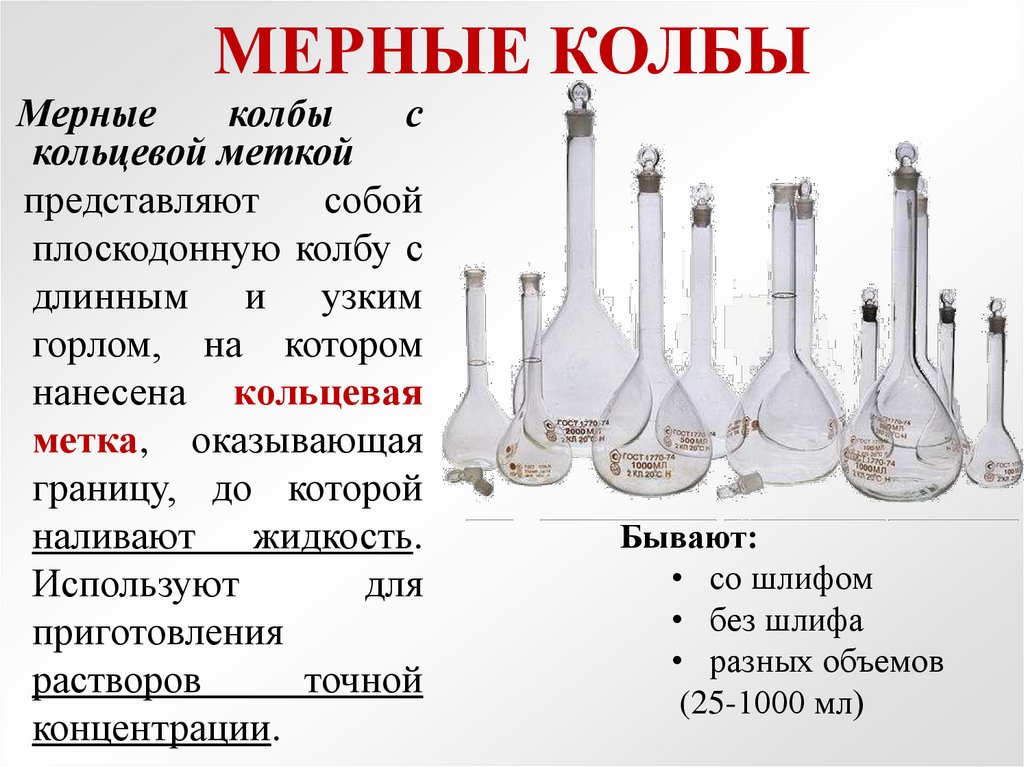

МЕРНЫЕ КОЛБЫ
Мерные
колбы
с
кольцевой меткой
представляют
собой
плоскодонную колбу с
длинным и узким
горлом, на котором
нанесена кольцевая
метка, оказывающая
границу, до которой
наливают жидкость.
Используют
для
приготовления
растворов
точной
концентрации.
Бывают:
• со шлифом
• без шлифа
• разных объемов
(25-1000 мл)

51.

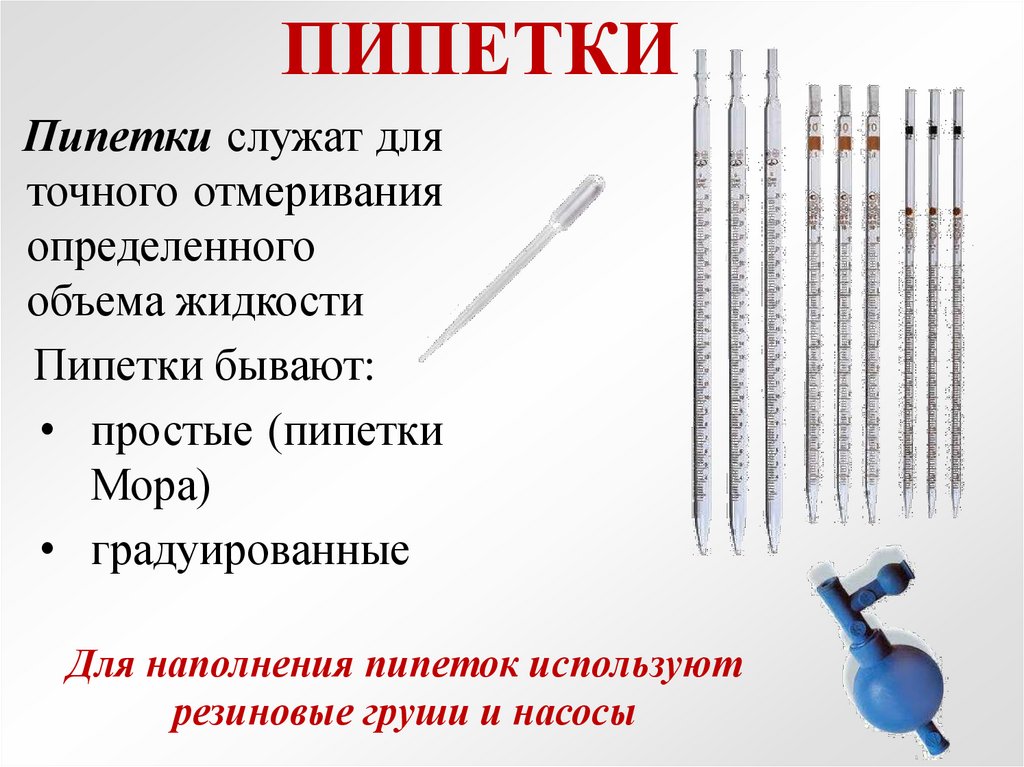

ПИПЕТКИ
Пипетки служат для
точного отмеривания
определенного
объема жидкости
Пипетки бывают:
• простые (пипетки
Мора)
• градуированные
Для наполнения пипеток используют
резиновые груши и насосы

52.

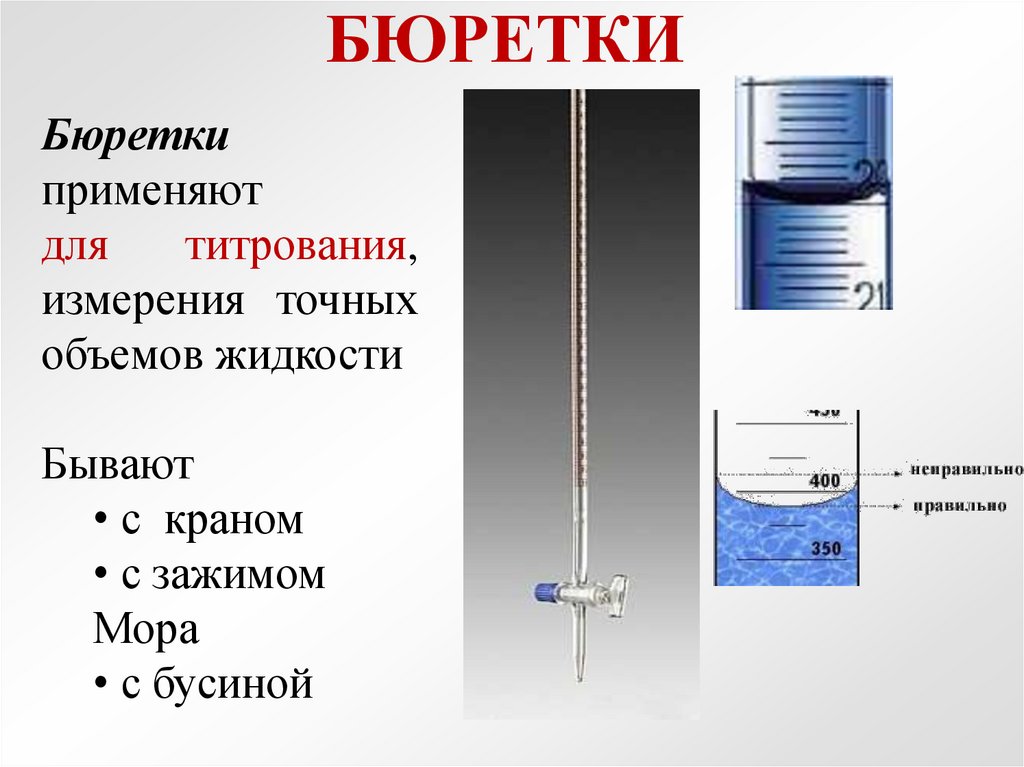

БЮРЕТКИ
Бюретки
применяют
для
титрования,
измерения точных
объемов жидкости
Бывают
• с краном
• с зажимом
Мора
• с бусиной

53.

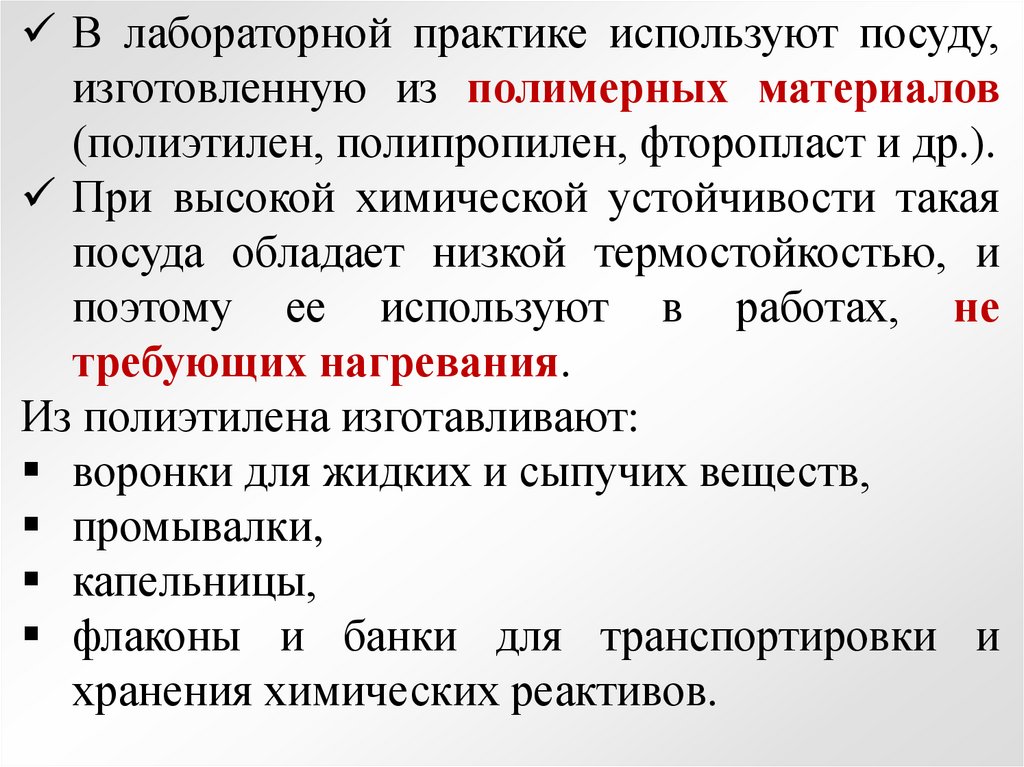

В лабораторной практике используют посуду,
изготовленную из полимерных материалов
(полиэтилен, полипропилен, фторопласт и др.).
При высокой химической устойчивости такая
посуда обладает низкой термостойкостью, и
поэтому ее используют в работах, не
требующих нагревания.
Из полиэтилена изготавливают:
воронки для жидких и сыпучих веществ,
промывалки,
капельницы,
флаконы и банки для транспортировки и
хранения химических реактивов.

54.

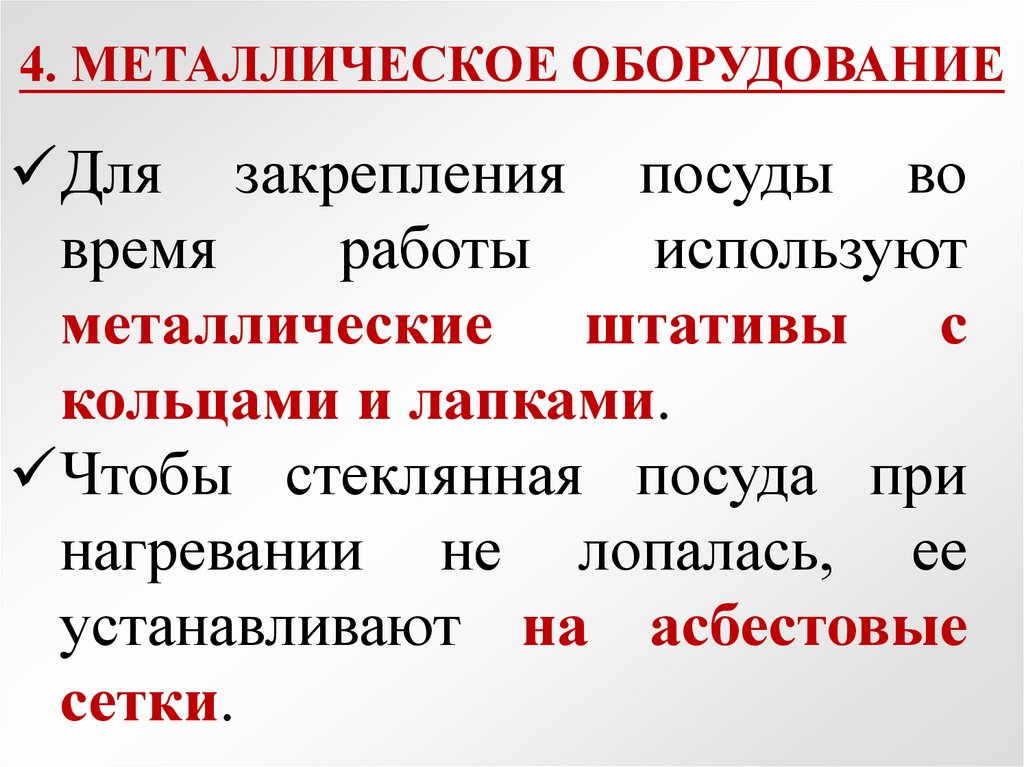

4. МЕТАЛЛИЧЕСКОЕ ОБОРУДОВАНИЕ
Для закрепления посуды во
время
работы
используют
металлические штативы с
кольцами и лапками.
Чтобы стеклянная посуда при
нагревании не лопалась, ее
устанавливают на асбестовые
сетки.

55.

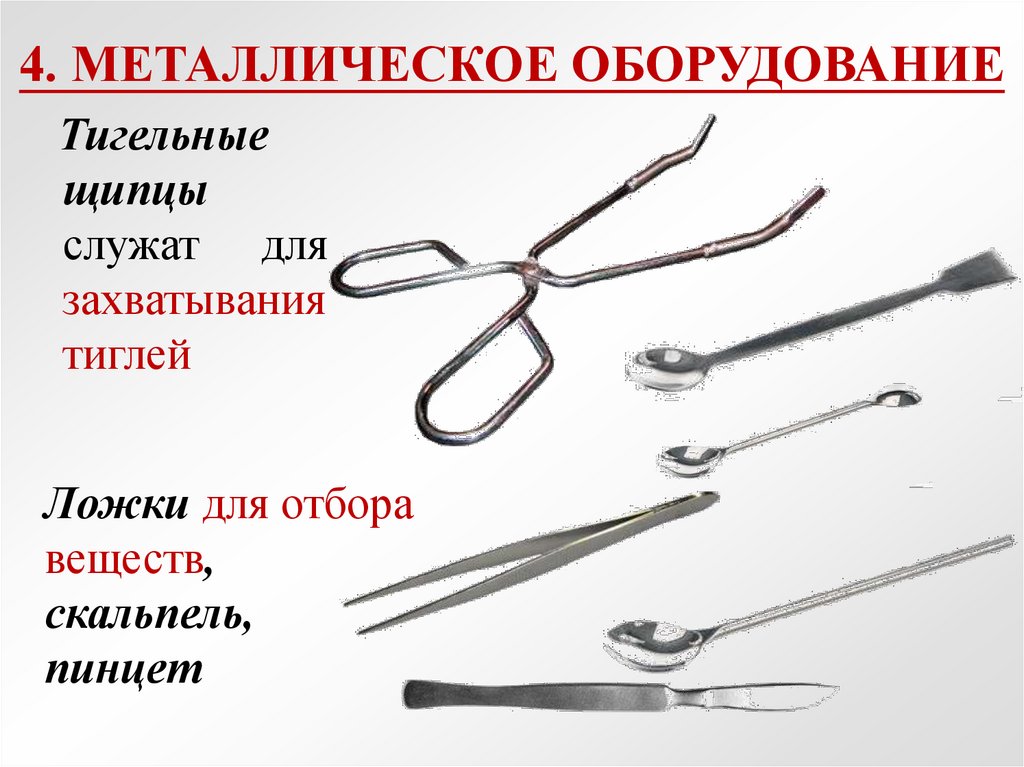

4. МЕТАЛЛИЧЕСКОЕ ОБОРУДОВАНИЕ
Тигельные
щипцы
служат для
захватывания
тиглей
Ложки для отбора
веществ,
скальпель,
пинцет

56.

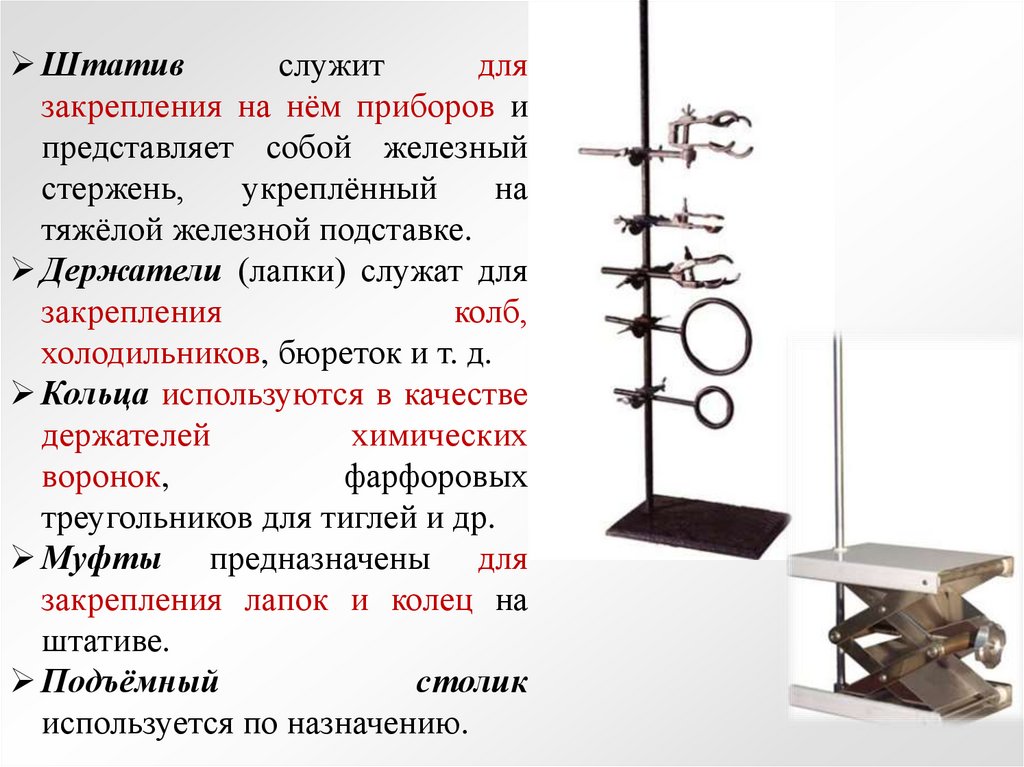

Штатив
служит
для
закрепления на нём приборов и
представляет собой железный
стержень,
укреплённый
на
тяжёлой железной подставке.
Держатели (лапки) служат для
закрепления
колб,
холодильников, бюреток и т. д.
Кольца используются в качестве
держателей
химических
воронок,
фарфоровых
треугольников для тиглей и др.
Муфты предназначены для
закрепления лапок и колец на
штативе.
Подъёмный
столик
используется по назначению.

57.

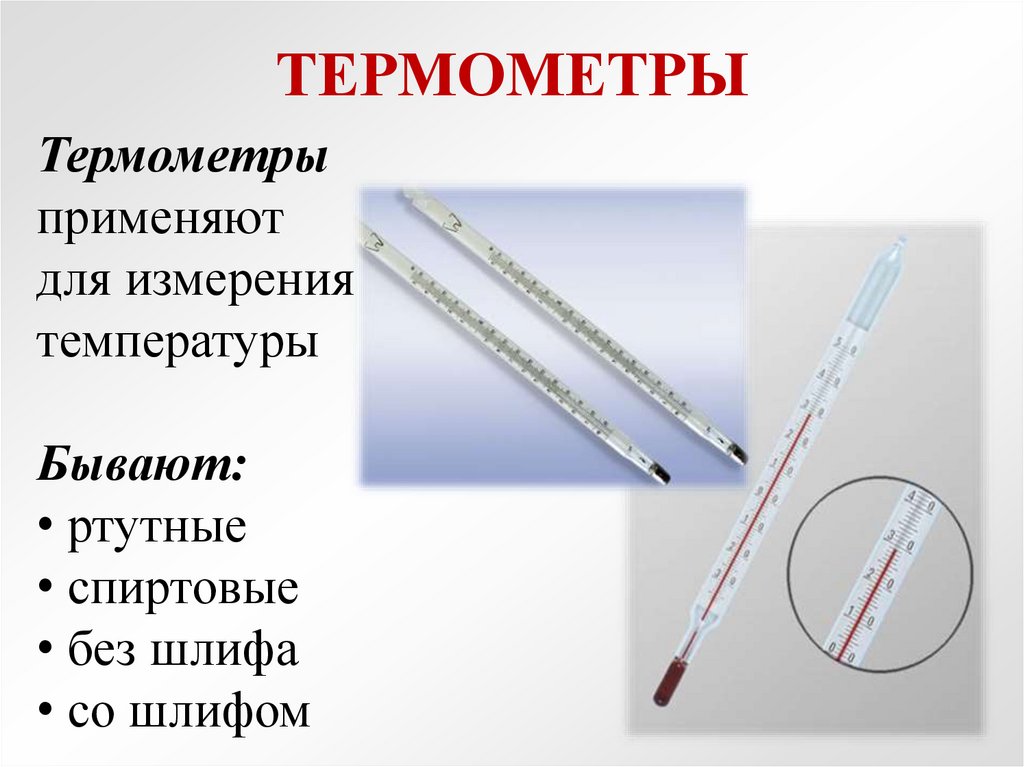

ТЕРМОМЕТРЫ
Термометры
применяют
для измерения
температуры
Бывают:
• ртутные
• спиртовые
• без шлифа
• со шлифом

58.

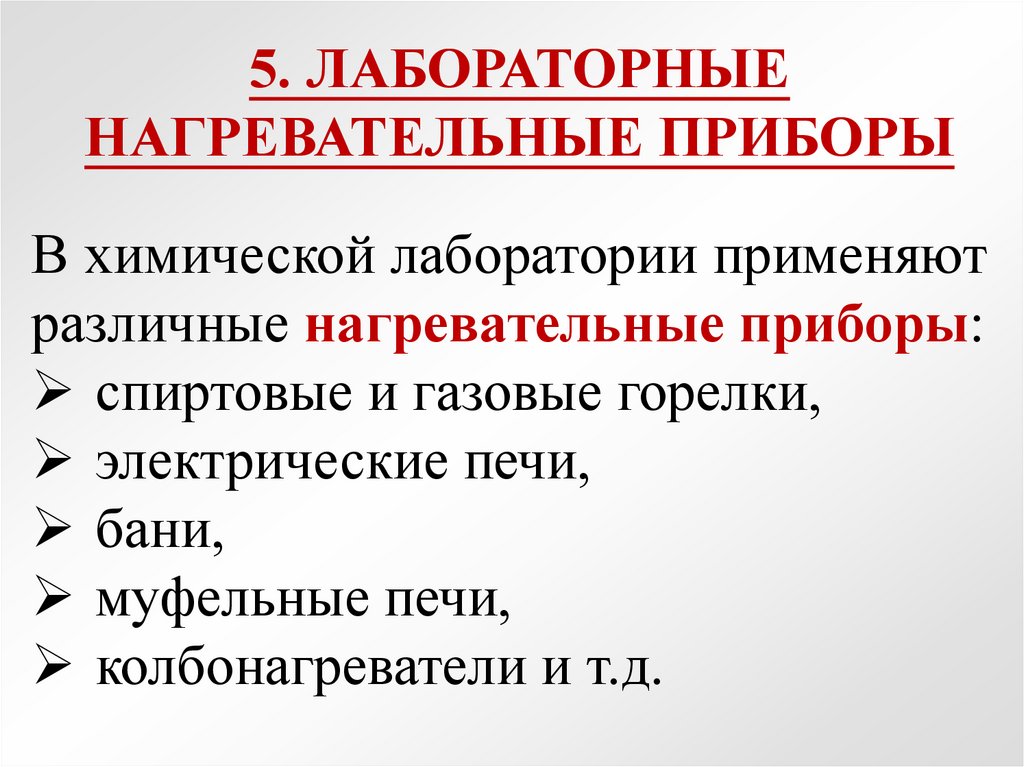

5. ЛАБОРАТОРНЫЕ
НАГРЕВАТЕЛЬНЫЕ ПРИБОРЫ
В химической лаборатории применяют
различные нагревательные приборы:
спиртовые и газовые горелки,
электрические печи,
бани,
муфельные печи,
колбонагреватели и т.д.

59.

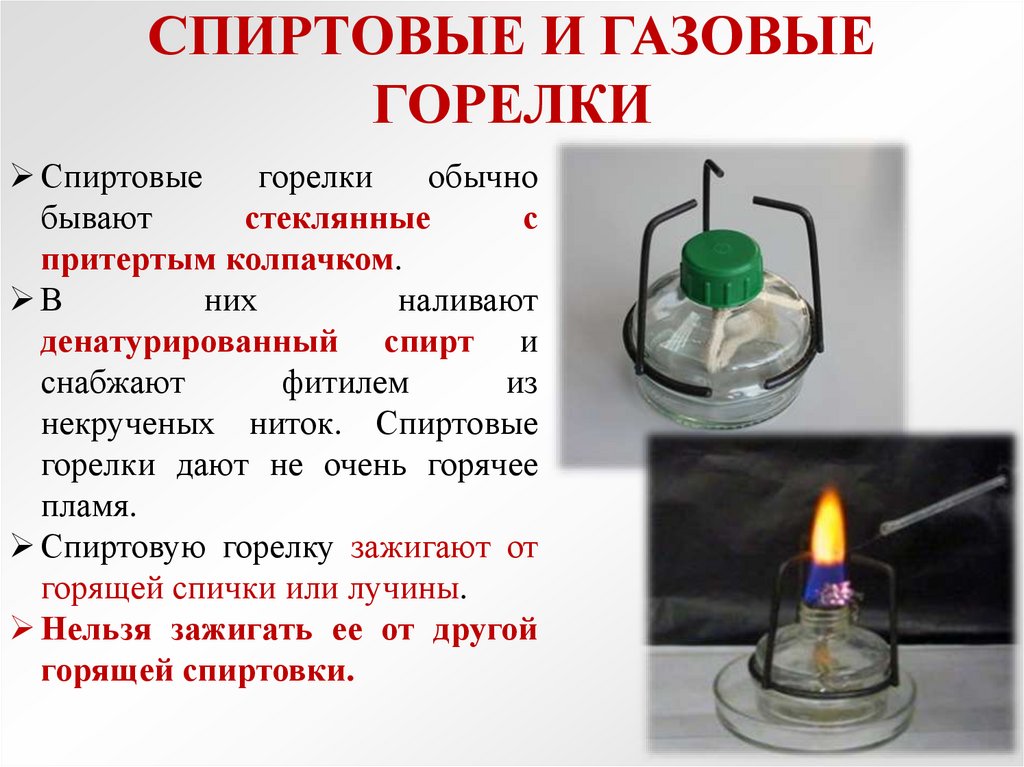

СПИРТОВЫЕ И ГАЗОВЫЕ
ГОРЕЛКИ
Спиртовые
горелки
обычно
бывают
стеклянные
с
притертым колпачком.
В
них
наливают
денатурированный спирт и
снабжают
фитилем
из
некрученых ниток. Спиртовые
горелки дают не очень горячее
пламя.
Спиртовую горелку зажигают от
горящей спички или лучины.
Нельзя зажигать ее от другой
горящей спиртовки.

60.

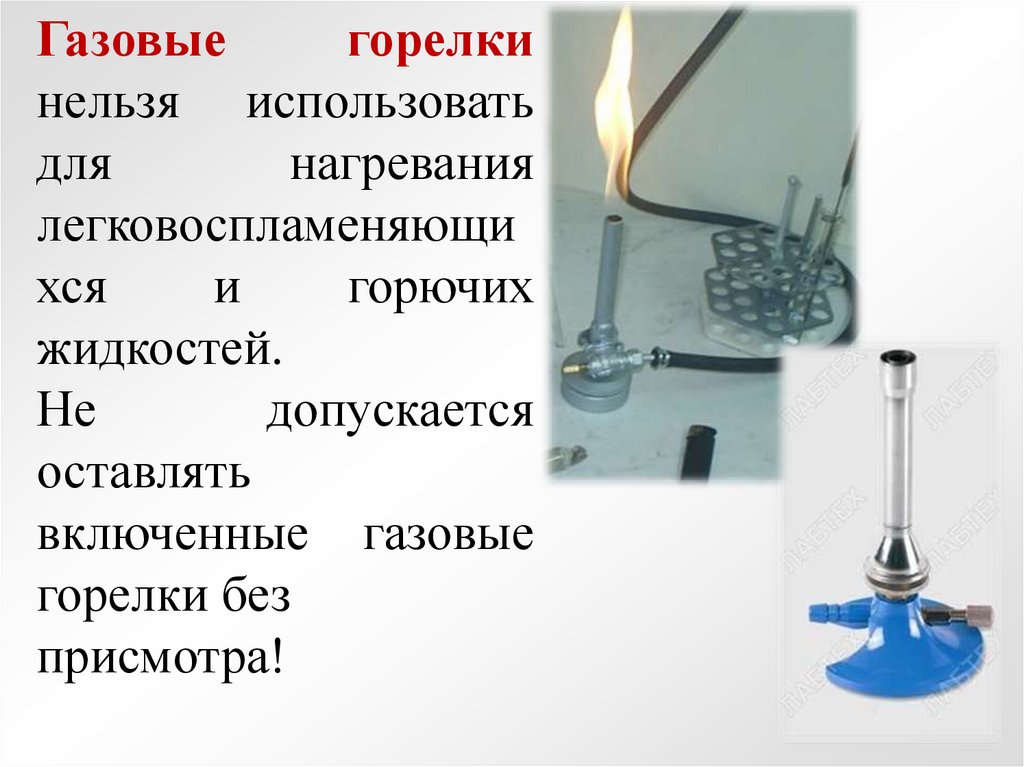

Газовые
горелки
нельзя использовать
для
нагревания
легковоспламеняющи
хся
и
горючих
жидкостей.
Не
допускается
оставлять
включенные газовые
горелки без
присмотра!

61.

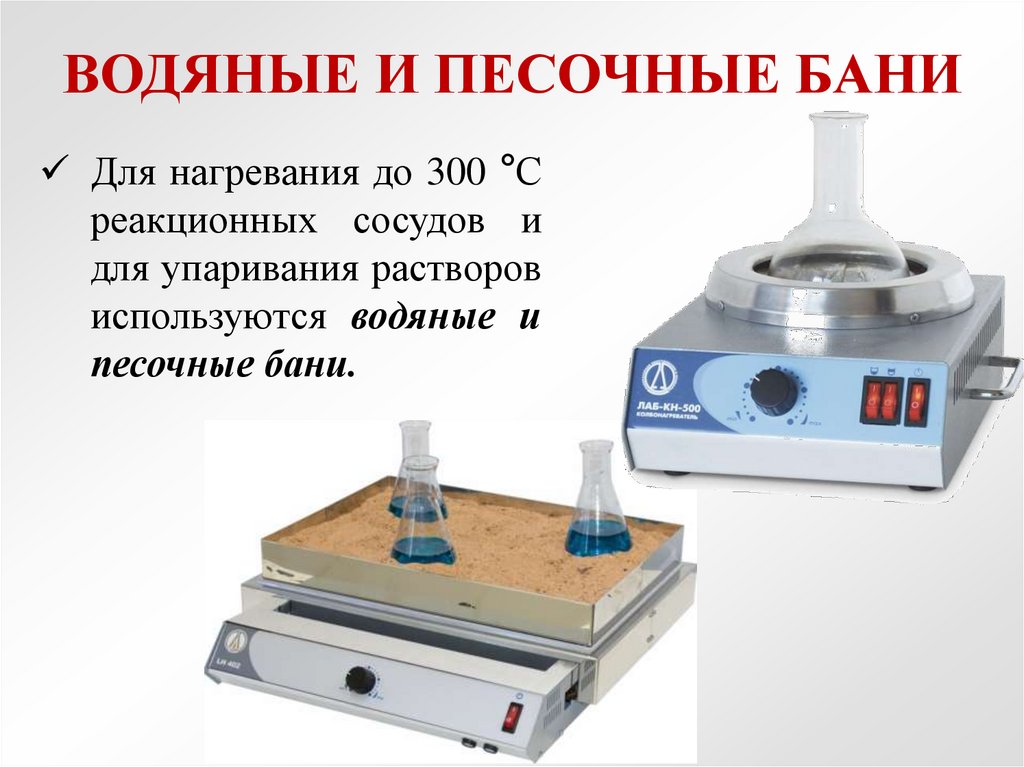

ВОДЯНЫЕ И ПЕСОЧНЫЕ БАНИ
Для нагревания до 300 °С
реакционных сосудов и
для упаривания растворов
используются водяные и
песочные бани.

62.

ЭЛЕКТРИЧЕСКИЕ ПЕЧИ
В лабораториях, в которых нет
газа, или в тех случаях, когда
требуется
нагревание,
а
пользоваться горелками нельзя
(например,
при
перегонке
воспламеняющихся
летучих
жидкостей)
применяют
электрические плитки.

63.

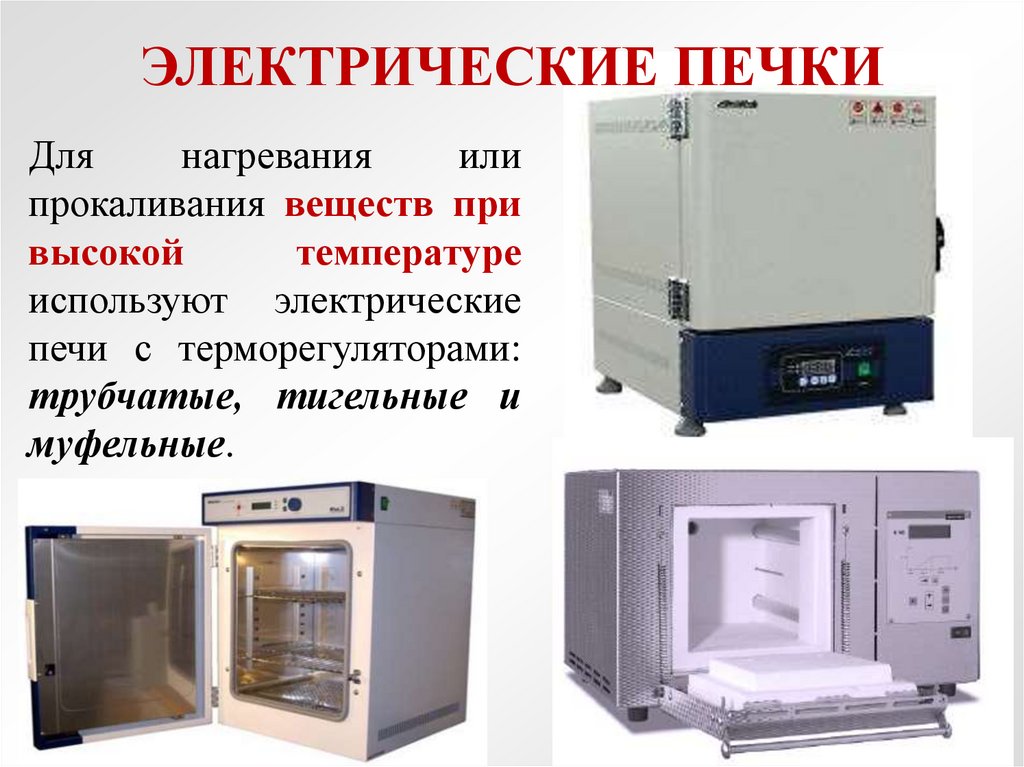

ЭЛЕКТРИЧЕСКИЕ ПЕЧКИ
Для
нагревания
или
прокаливания веществ при
высокой
температуре
используют электрические
печи с терморегуляторами:
трубчатые, тигельные и
муфельные.

64.

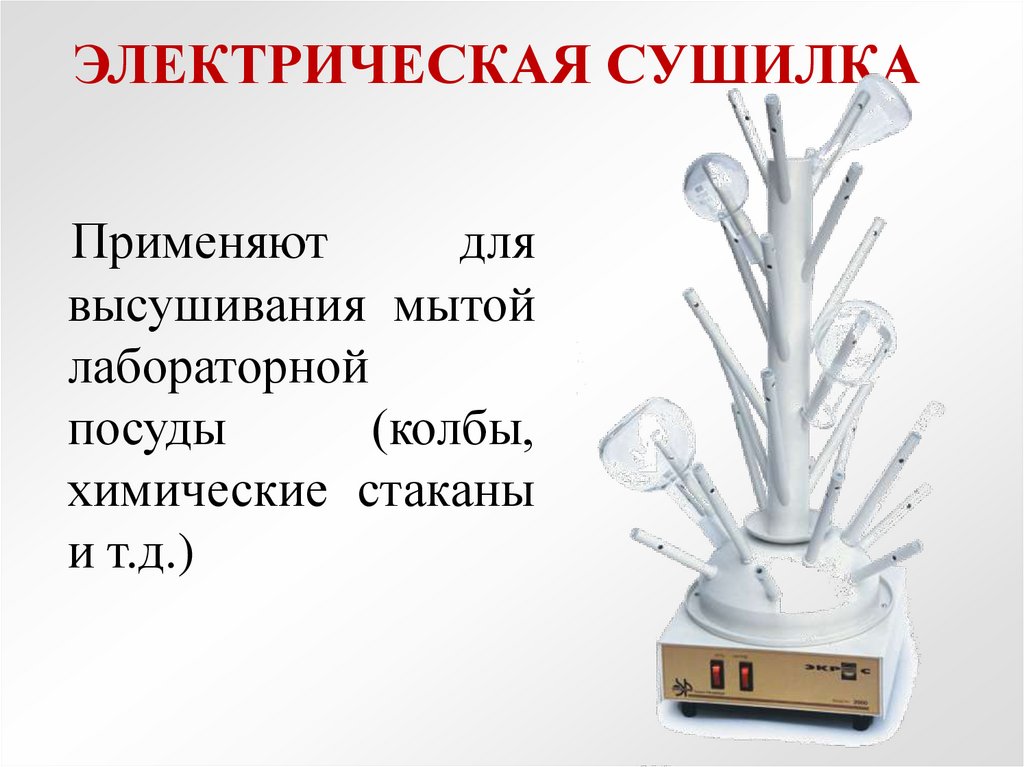

ЭЛЕКТРИЧЕСКАЯ СУШИЛКА
Применяют
для
высушивания мытой
лабораторной
посуды
(колбы,
химические стаканы
и т.д.)

65.

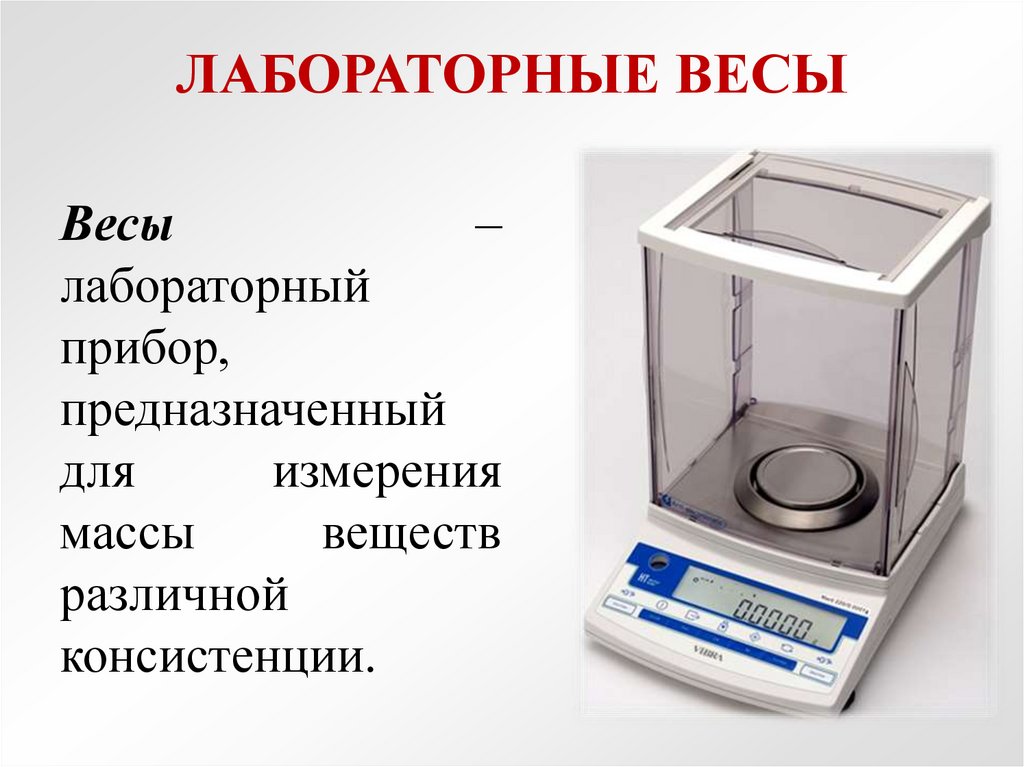

ЛАБОРАТОРНЫЕ ВЕСЫ
Весы
–
лабораторный
прибор,
предназначенный
для
измерения
массы
веществ
различной
консистенции.

66.

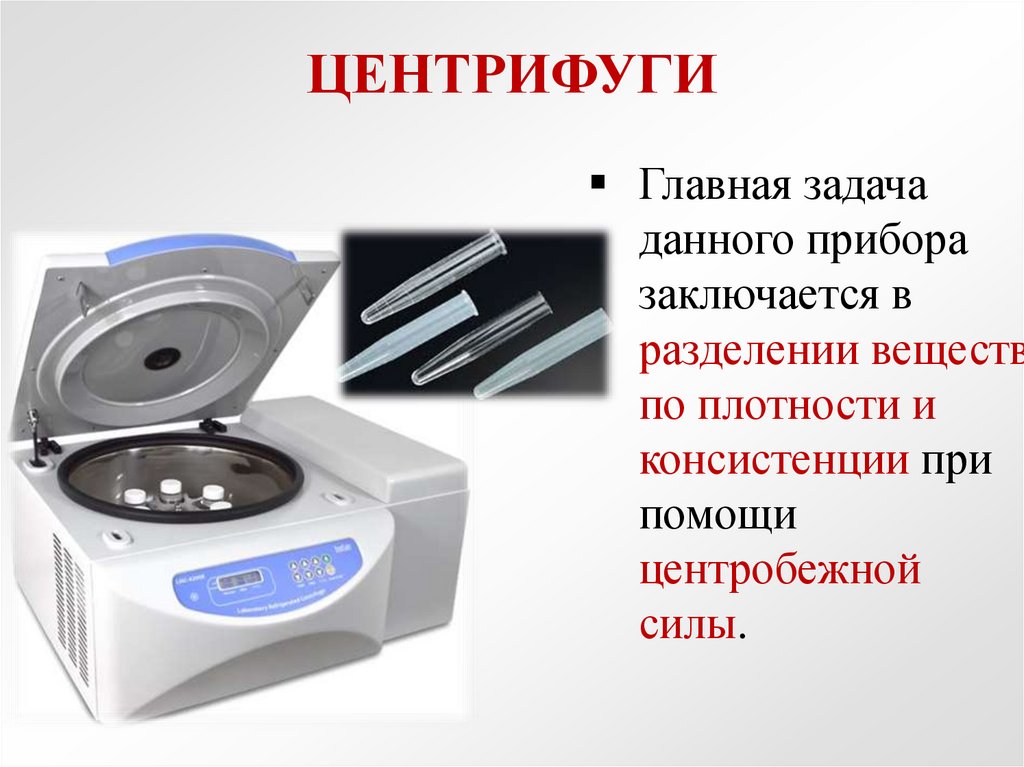

ЦЕНТРИФУГИ
Главная задача
данного прибора
заключается в
разделении веществ
по плотности и
консистенции при
помощи
центробежной
силы.

67.

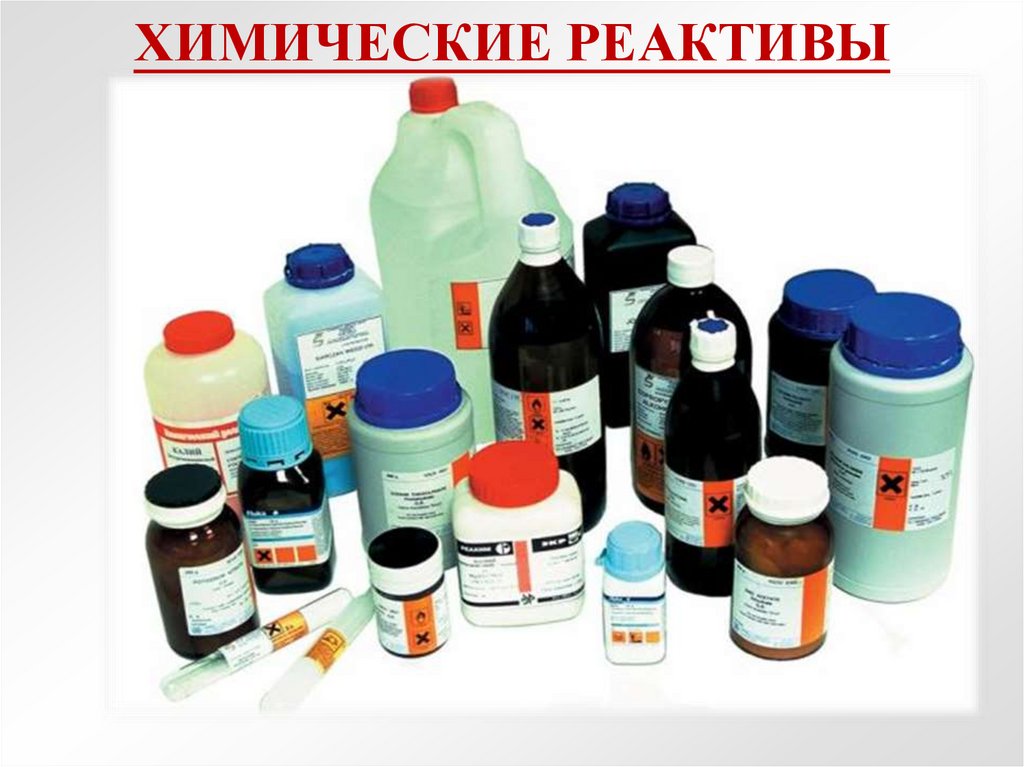

ХИМИЧЕСКИЕ РЕАКТИВЫ

68.

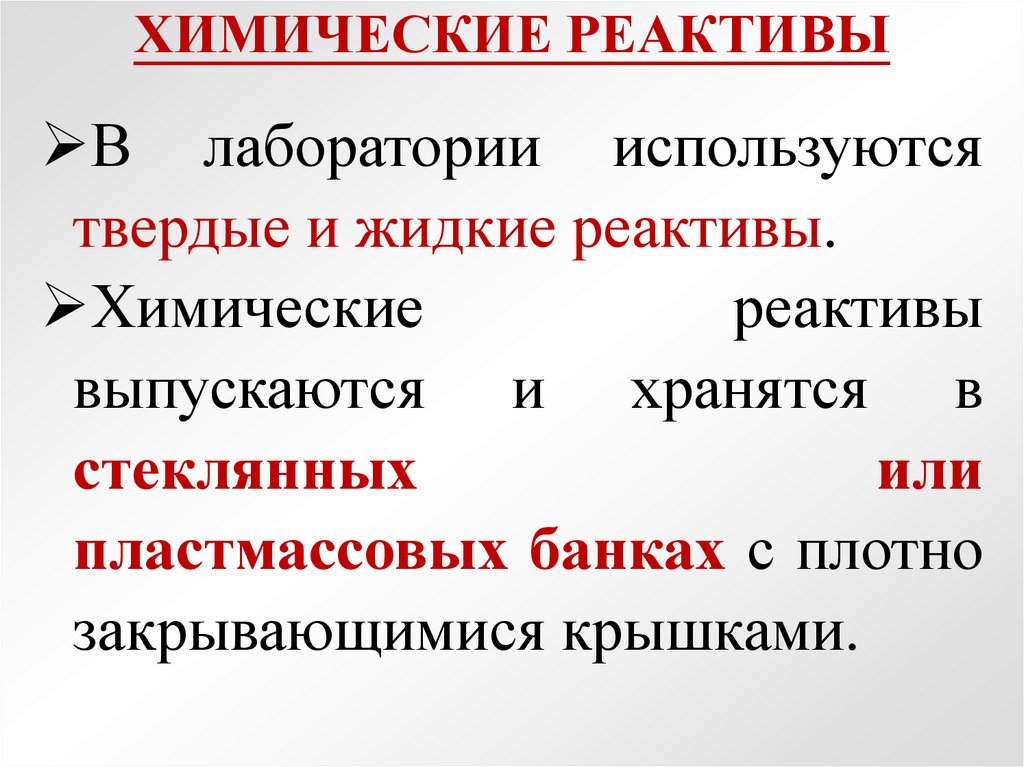

ХИМИЧЕСКИЕ РЕАКТИВЫ
В лаборатории используются
твердые и жидкие реактивы.
Химические
реактивы
выпускаются и хранятся в
стеклянных
или
пластмассовых банках с плотно
закрывающимися крышками.

69.

ХИМИЧЕСКИЕ РЕАКТИВЫ

70.

ХИМИЧЕСКИЕ РЕАКТИВЫ

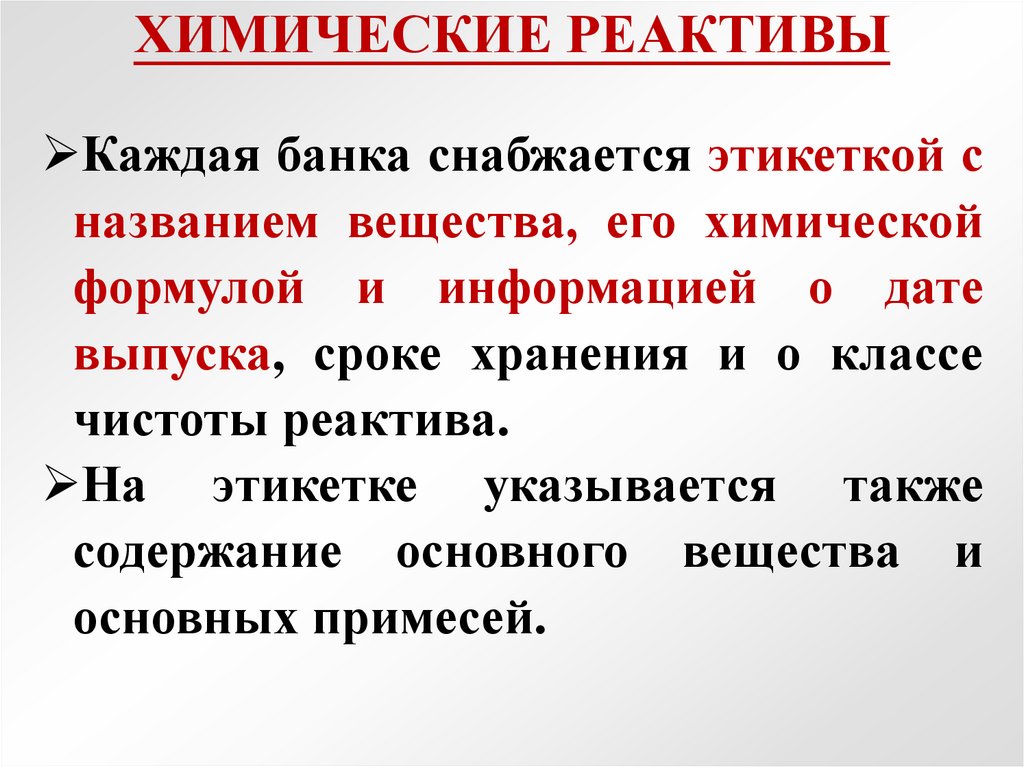

Каждая банка снабжается этикеткой с
названием вещества, его химической
формулой и информацией о дате
выпуска, сроке хранения и о классе
чистоты реактива.
На этикетке указывается также
содержание основного вещества и
основных примесей.

71.

ХИМИЧЕСКИЕ РЕАКТИВЫ

72.

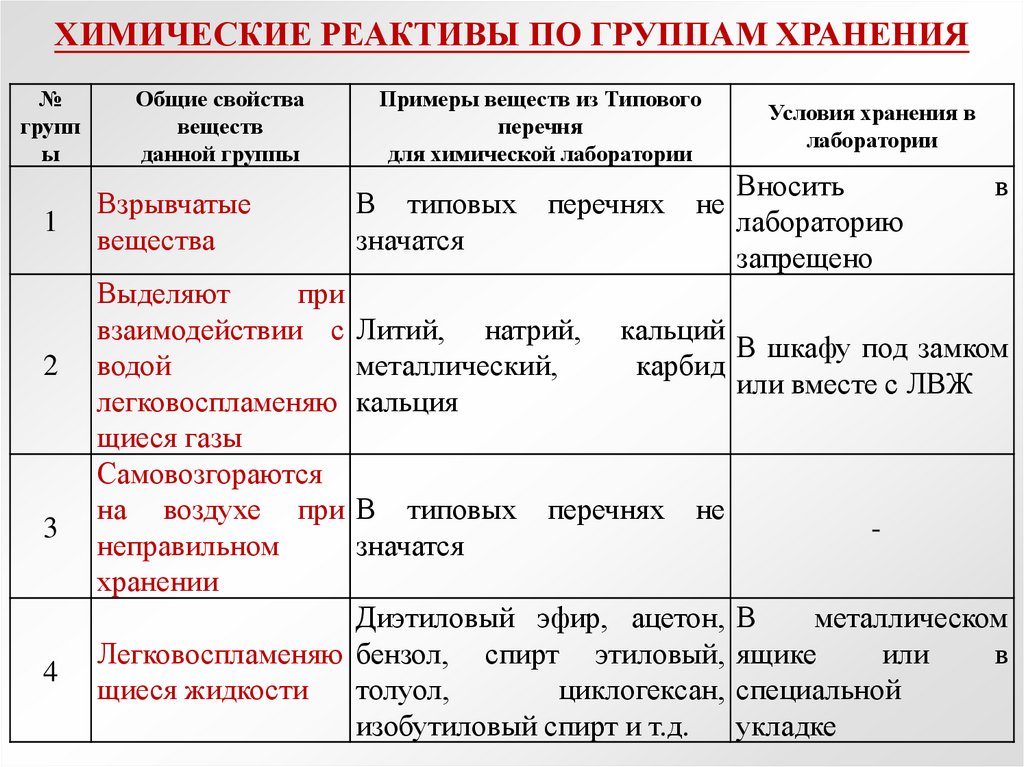

ХИМИЧЕСКИЕ РЕАКТИВЫ ПО ГРУППАМ ХРАНЕНИЯ
№
групп
ы
1
2
3
4
Общие свойства
веществ
данной группы
Взрывчатые
вещества
Примеры веществ из Типового
перечня
для химической лаборатории
В типовых
значатся
перечнях
не
Условия хранения в
лаборатории
Вносить
лабораторию
запрещено
в
Выделяют
при
взаимодействии с Литий, натрий, кальций
В шкафу под замком
водой
металлический,
карбид
или вместе с ЛВЖ
легковоспламеняю кальция
щиеся газы
Самовозгораются
на воздухе при В типовых перечнях не
неправильном
значатся
хранении
Диэтиловый эфир, ацетон, В
металлическом
Легковоспламеняю бензол, спирт этиловый, ящике
или
в
щиеся жидкости
толуол,
циклогексан, специальной
изобутиловый спирт и т.д.
укладке

73.

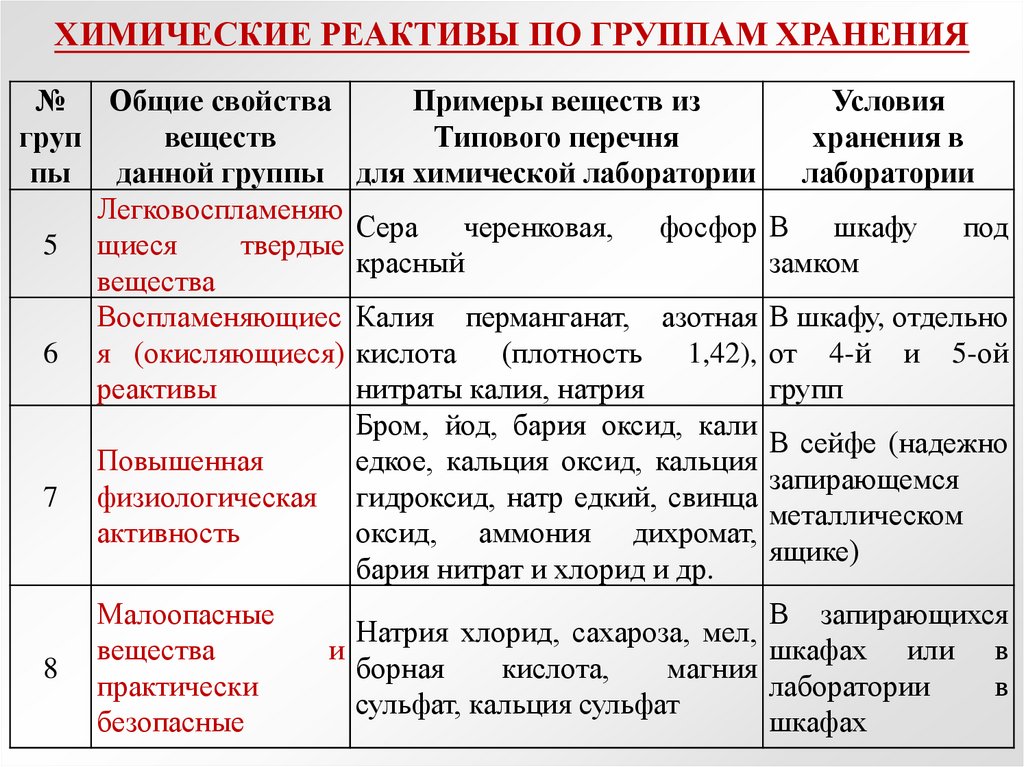

ХИМИЧЕСКИЕ РЕАКТИВЫ ПО ГРУППАМ ХРАНЕНИЯ
№ Общие свойства
Примеры веществ из
Условия
груп
веществ
Типового перечня
хранения в
пы
данной группы для химической лаборатории
лаборатории
Легковоспламеняю
Сера
черенковая,
фосфор В шкафу
под
5 щиеся
твердые
красный
замком
вещества
Воспламеняющиес Калия перманганат, азотная В шкафу, отдельно
6 я (окисляющиеся) кислота
(плотность
1,42), от 4-й и 5-ой
реактивы
нитраты калия, натрия
групп
Бром, йод, бария оксид, кали
В сейфе (надежно
Повышенная
едкое, кальция оксид, кальция
запирающемся
7 физиологическая гидроксид, натр едкий, свинца
металлическом
активность
оксид, аммония дихромат,
ящике)
бария нитрат и хлорид и др.
8
Малоопасные
вещества
практически
безопасные
В запирающихся
Натрия хлорид, сахароза, мел,
и
шкафах или в
борная
кислота,
магния
лаборатории
в
сульфат, кальция сульфат
шкафах
