Производственная конструкторская практика
АО “Научно-исследовательский инженерный институт”
Исполнитель: студенты 4-ИТФ-109
Нефёдов Г.С., Паршина Е.К.
Руководитель практики от кафедры: старший преподаватель
Маркелова Е.С.
Руководитель практики от предприятия: начальник отдела ИУС, главный конструктор направления
Гаврюшин Н.Ю.

2.

● АО “НИИИ” - одно из подразделений
госкорпорации “Ростех”. Институт является
многопрофильным научно-исследовательским
центром с производственной и испытательной
базами.
● Предприятие обеспечивает полный цикл
производства, начиная от сырья и заканчивая
готовой продукцией.
● Институт является головным разработчиком:
инженерных боеприпасов, систем взрывного
разминирования и разрушения, средств установки
и устройства минно-взрывных заграждений и т.д.
● В рамках программы диверсификации институт
начал изготовление вакуумных пробирок для
забора венозной крови.
2

3.

● В ходе прохождения практики мы
ознакомились с изделием ПОМ-3
● ПОМ-3 “Медальон” - противопехотная
осколочная мина кругового поражения,
устанавливаемая дистанционно, оснащена
сейсмодатчиком реагирующим на
вибрации грунта
● Масса мины 1.2 кг, масса ВВ (А-IX-1)
0,099кг, высота мины 183 мм, а диаметр
53×60
● Кол-во поражающих элементов 1350 шт.

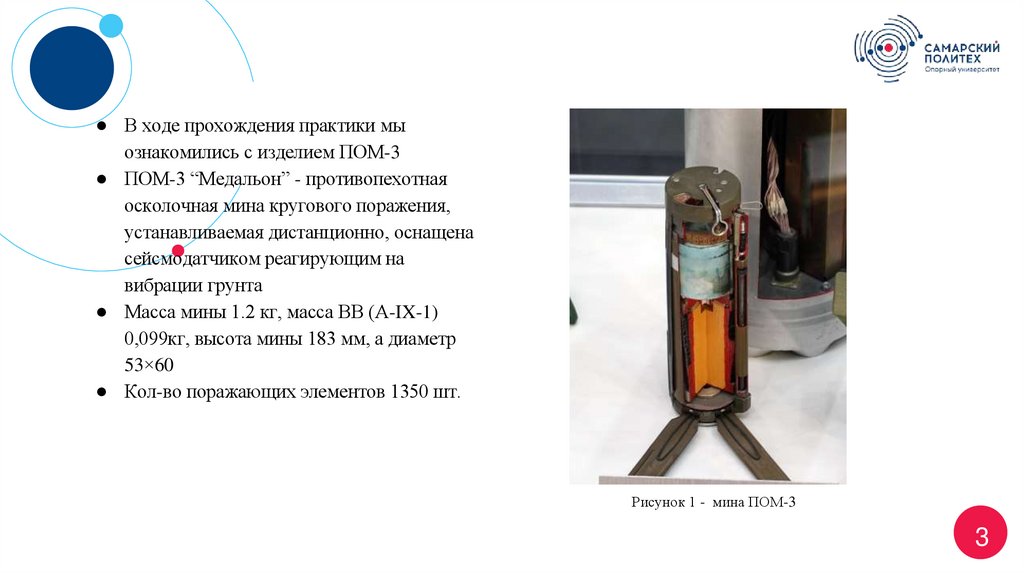

Рисунок 1 - мина ПОМ-3
3

4.

На дне мины находиться шесть подпружиненный
опор, при помощи которых мина занимает
вертикальное положениеположение на грунте.
Также на боку корпуса имеется кожух штыревого
сейсмического датчика цели. При взведении
боеприпаса штырь уходит в грунт.
Датчик цели принимает вибрации грунта и
преобразует их в электрические сигналы.
Электронный блок управления мины обрабатывает
и принимает решение о срабатывании. При
помощи отдельного устройства устанавливается
время работы мины, по истечении которого она
самоликвидируется

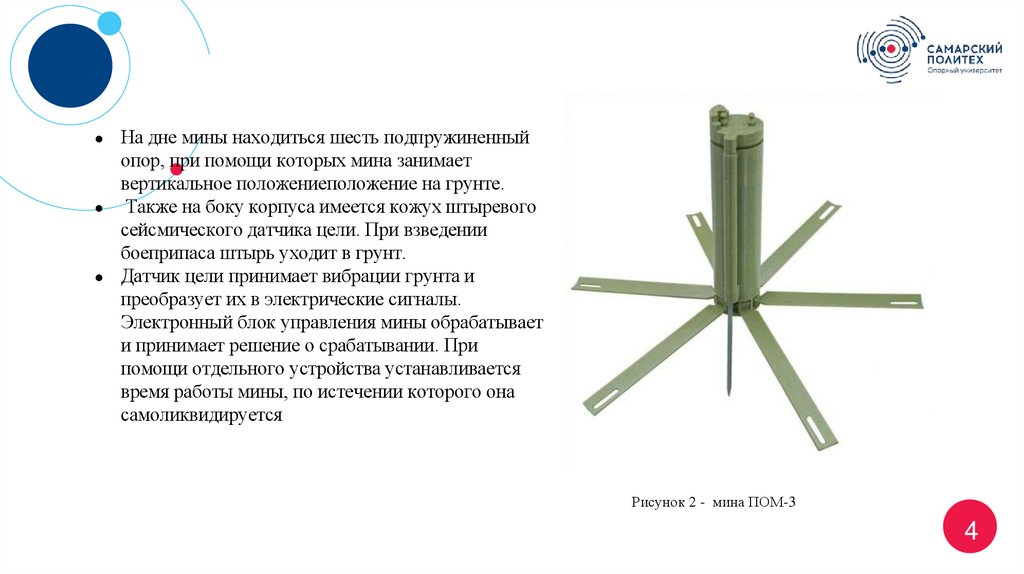

Рисунок 2 - мина ПОМ-3
4

5.

ПОМ-3 оснащена неконтактным
взрывателем ВП-24, работоспособность
взрывателя осуществляется в интервале
от -40°C до +50°C.
ВП-24 содержит преобразователь П-04,
регистрирующий сейсмические сигналы,
исходящие от цели.
Рисунок 3 - 3D модель корпуса преобразователя П-04

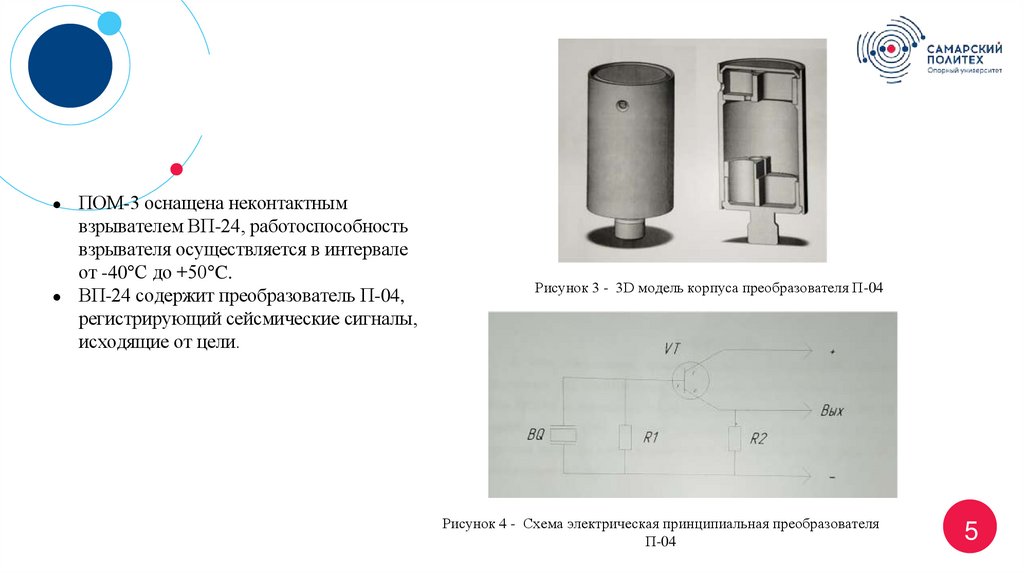

Рисунок 4 - Схема электрическая принципиальная преобразователя
П-04
5

6.

Главным недостатком противопехотной мины
ПОМ-3 является невозможность установления
ее не твердом грунте, асфальте, горном грунте
в вертикальном положении.
Возможным устранением недостатка является
увеличение пробивной мощности штыря или
разработки способа установления штыря в
твердый грунт.

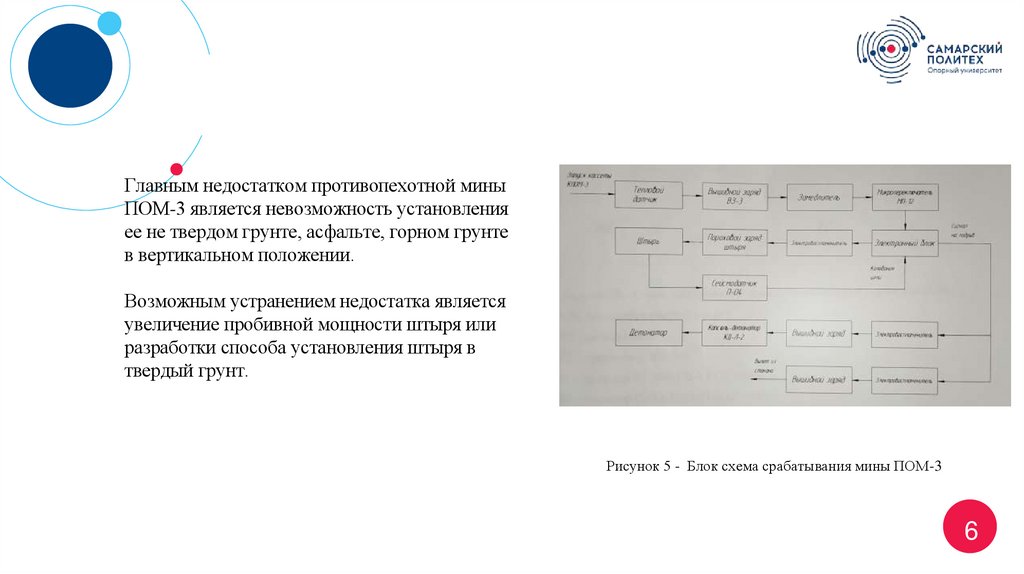

Рисунок 5 - Блок схема срабатывания мины ПОМ-3
6

7.
