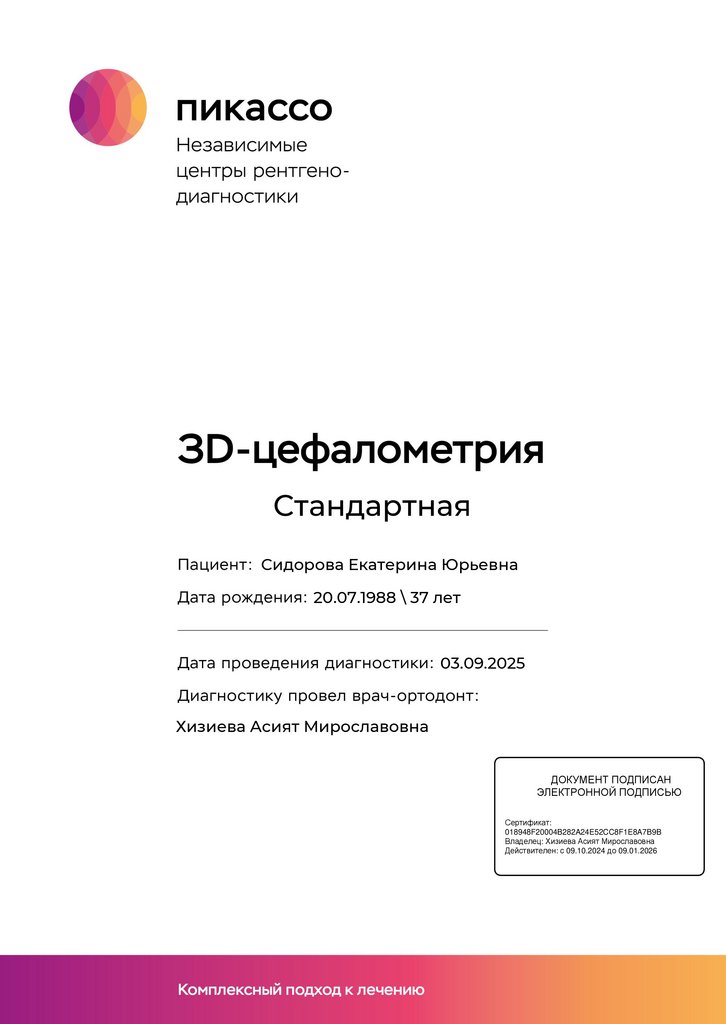

3D-цефалометрия. Cтандартная

1.

Cтандартная
Сидорова Екатерина Юрьевна
20.07.1988 \ 37 лет
03.09.2025
Хизиева Асият Мирославовна
ДОКУМЕНТ ПОДПИСАН
ЭЛЕКТРОННОЙ ПОДПИСЬЮ
Сертификат:
018948F20004B282A24E52CC8F1E8A7B9B
Владелец: Хизиева Асият Мирославовна
Действителен: с 09.10.2024 до 09.01.2026

2.

1/10

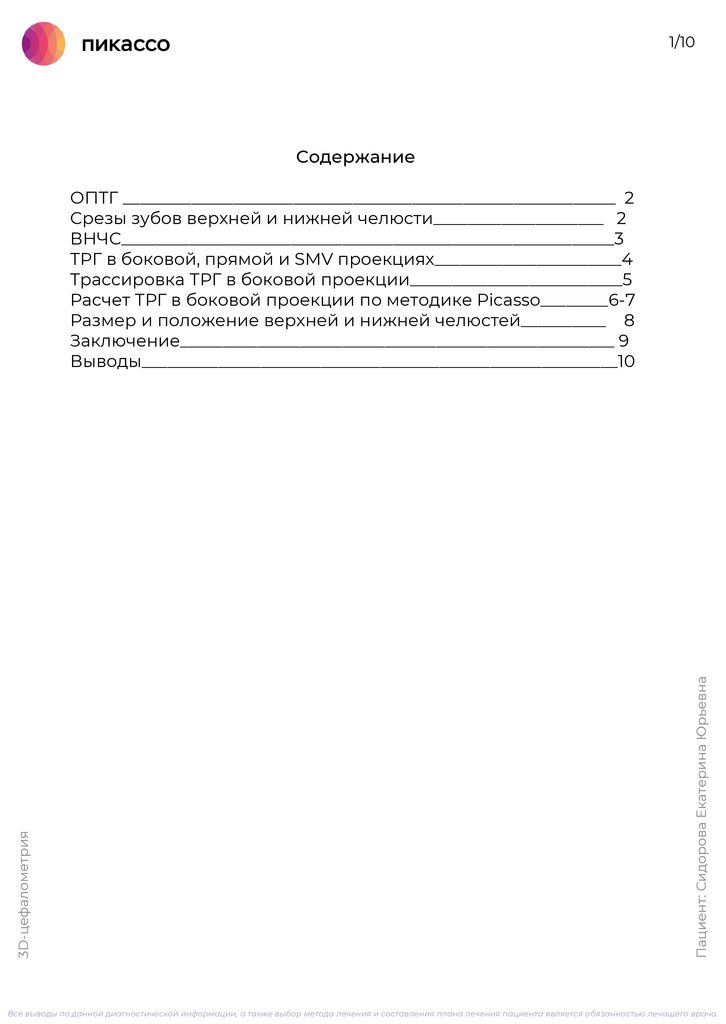

Содержание
Пациент: Сидорова Екатерина Юрьевна
3D-цефалометрия
ОПТГ __________________________________________________________ 2
Срезы зубов верхней и нижней челюсти____________________ 2
ВНЧС__________________________________________________________3
ТРГ в боковой, прямой и SMV проекциях______________________4
Трассировка ТРГ в боковой проекции_________________________5
Расчет ТРГ в боковой проекции по методике Picasso________6-7
Размер и положение верхней и нижней челюстей__________ 8
Заключение___________________________________________________ 9
Выводы________________________________________________________10
Все выводы по данной диагностической информации, а также выбор метода лечения и составления плана лечения пациента является обязанностью лечащего врача.

3.

2/10

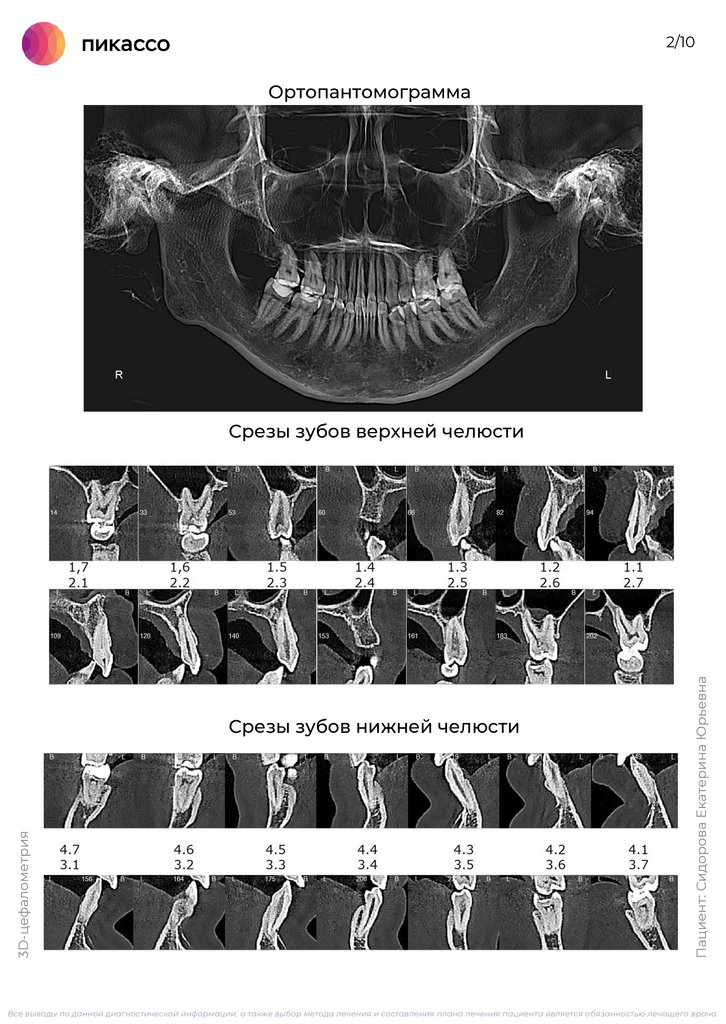

Ортопантомограмма
3D-цефалометрия
Срезы зубов нижней челюсти
Пациент: Сидорова Екатерина Юрьевна
Срезы зубов верхней челюсти
Все выводы по данной диагностической информации, а также выбор метода лечения и составления плана лечения пациента является обязанностью лечащего врача.

4.

3/10

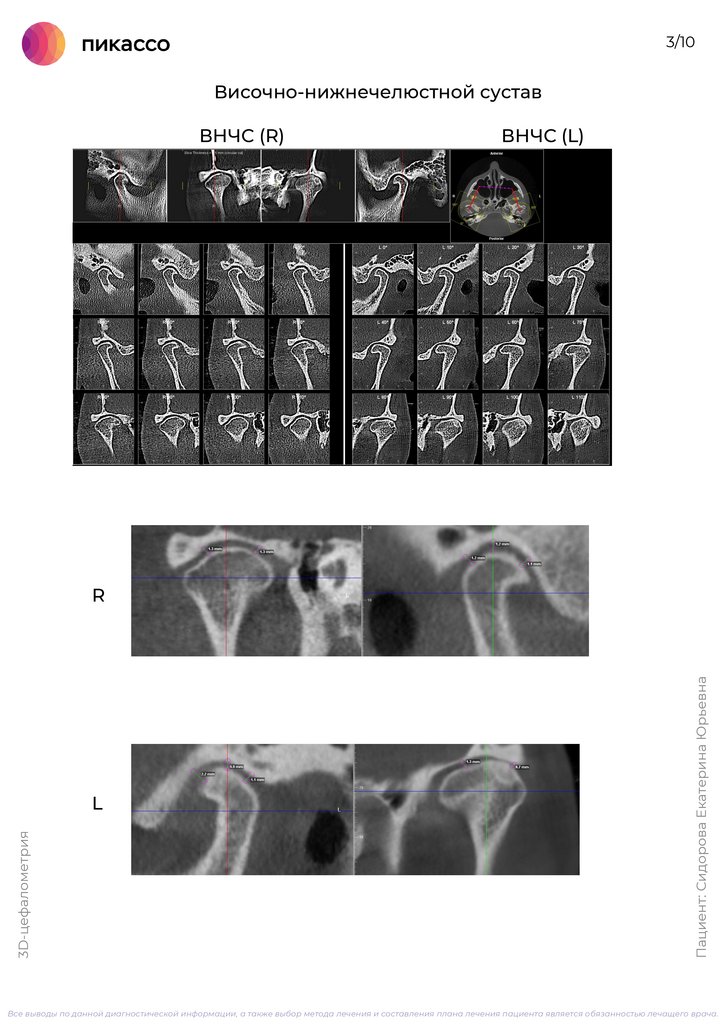

Височно-нижнечелюстной сустав
ВНЧС (R)
ВНЧС (L)
3D-цефалометрия
L
Пациент: Сидорова Екатерина Юрьевна
R
Все выводы по данной диагностической информации, а также выбор метода лечения и составления плана лечения пациента является обязанностью лечащего врача.

5.

4/10

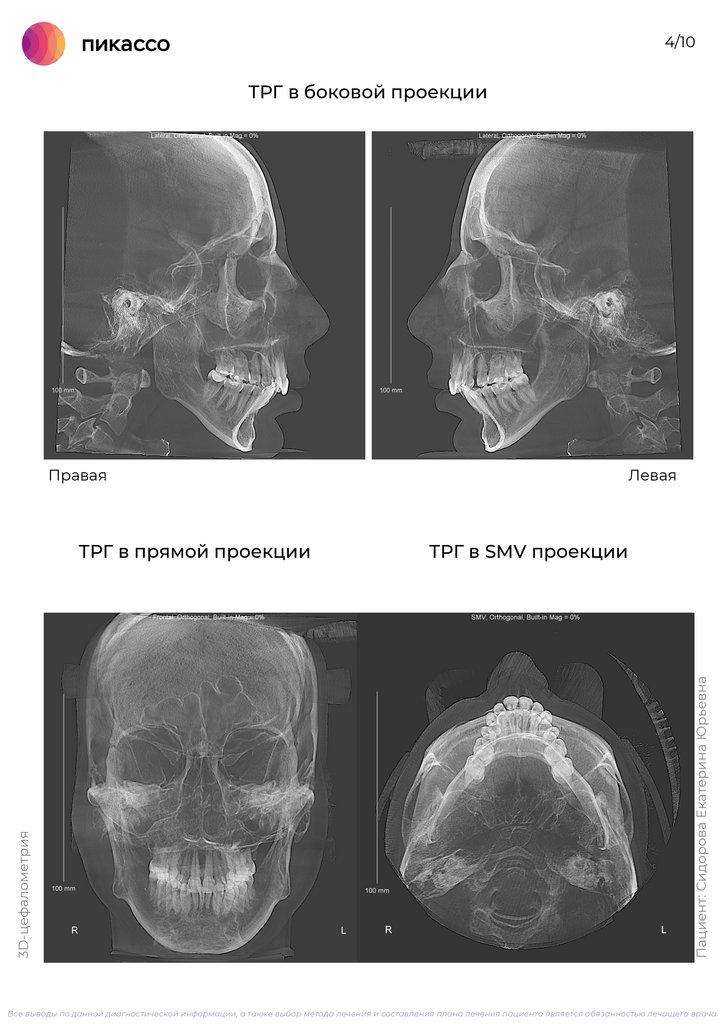

ТРГ в боковой проекции
Правая
ТРГ в SMV проекции
Пациент: Сидорова Екатерина Юрьевна
3D-цефалометрия
ТРГ в прямой проекции
Левая
Все выводы по данной диагностической информации, а также выбор метода лечения и составления плана лечения пациента является обязанностью лечащего врача.

6.

5/10
Пациент: Сидорова Екатерина Юрьевна
3D-цефалометрия

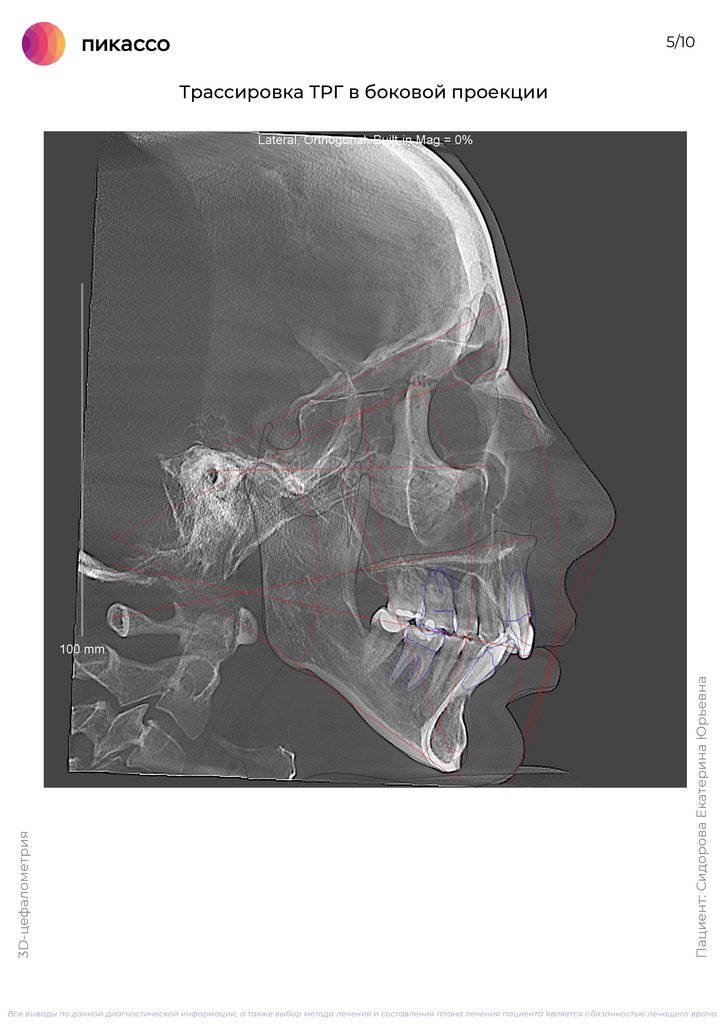

Трассировка ТРГ в боковой проекции
Все выводы по данной диагностической информации, а также выбор метода лечения и составления плана лечения пациента является обязанностью лечащего врача.

7.

6/10

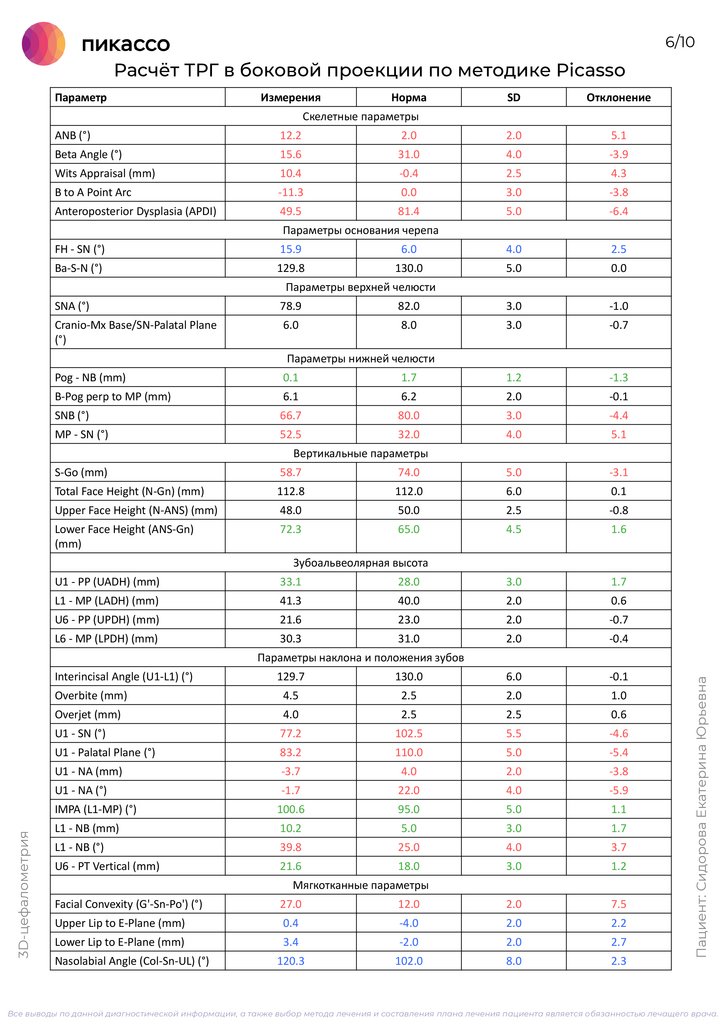

Расчёт ТРГ в боковой проекции по методике Picasso
Параметр
Измерения
Норма
SD
Отклонение
Скелетные параметры
ANB (°)
12.2
2.0
2.0
5.1
Beta Angle (°)
15.6
31.0
4.0
-3.9
Wits Appraisal (mm)
10.4
-0.4
2.5
4.3
B to A Point Arc
-11.3
0.0
3.0
-3.8
Anteroposterior Dysplasia (APDI)
49.5
81.4
5.0
-6.4
Параметры основания черепа
FH - SN (°)
15.9
6.0
4.0
2.5
Ba-S-N (°)
129.8
130.0
5.0
0.0
Параметры верхней челюсти
SNA (°)
78.9
82.0
3.0
-1.0
Cranio-Mx Base/SN-Palatal Plane
(°)
6.0
8.0
3.0
-0.7
Параметры нижней челюсти
Pog - NB (mm)
0.1
1.7
1.2
-1.3
B-Pog perp to MP (mm)
6.1
6.2
2.0
-0.1
SNB (°)
66.7
80.0
3.0
-4.4
MP - SN (°)
52.5
32.0
4.0
5.1
Вертикальные параметры
S-Go (mm)
58.7
74.0
5.0
-3.1
Total Face Height (N-Gn) (mm)
112.8
112.0
6.0
0.1
Upper Face Height (N-ANS) (mm)
48.0
50.0
2.5
-0.8
Lower Face Height (ANS-Gn)
(mm)
72.3
65.0
4.5
1.6
Зубоальвеолярная высота
U1 - PP (UADH) (mm)
33.1
28.0
3.0
1.7
L1 - MP (LADH) (mm)
41.3
40.0
2.0
0.6
U6 - PP (UPDH) (mm)
21.6
23.0
2.0
-0.7
L6 - MP (LPDH) (mm)
30.3
31.0
2.0
-0.4
Interincisal Angle (U1-L1) (°)
129.7
130.0
6.0
-0.1
Overbite (mm)
4.5
2.5
2.0
1.0
Overjet (mm)
4.0
2.5
2.5
0.6
U1 - SN (°)
77.2
102.5
5.5
-4.6
U1 - Palatal Plane (°)
83.2
110.0
5.0
-5.4
U1 - NA (mm)
-3.7
4.0
2.0
-3.8
U1 - NA (°)
-1.7
22.0
4.0
-5.9
IMPA (L1-MP) (°)
100.6
95.0
5.0
1.1
L1 - NB (mm)
10.2
5.0
3.0
1.7
L1 - NB (°)
39.8
25.0
4.0
3.7
U6 - PT Vertical (mm)
21.6
18.0
3.0
1.2
Мягкотканные параметры
Facial Convexity (G'-Sn-Po') (°)
27.0
12.0
2.0
7.5
Upper Lip to E-Plane (mm)
0.4
-4.0
2.0
2.2
Lower Lip to E-Plane (mm)
3.4
-2.0
2.0
2.7
Nasolabial Angle (Col-Sn-UL) (°)
120.3
102.0
8.0
2.3
Пациент: Сидорова Екатерина Юрьевна
3D-цефалометрия
Параметры наклона и положения зубов
Все выводы по данной диагностической информации, а также выбор метода лечения и составления плана лечения пациента является обязанностью лечащего врача.

8.

7/10

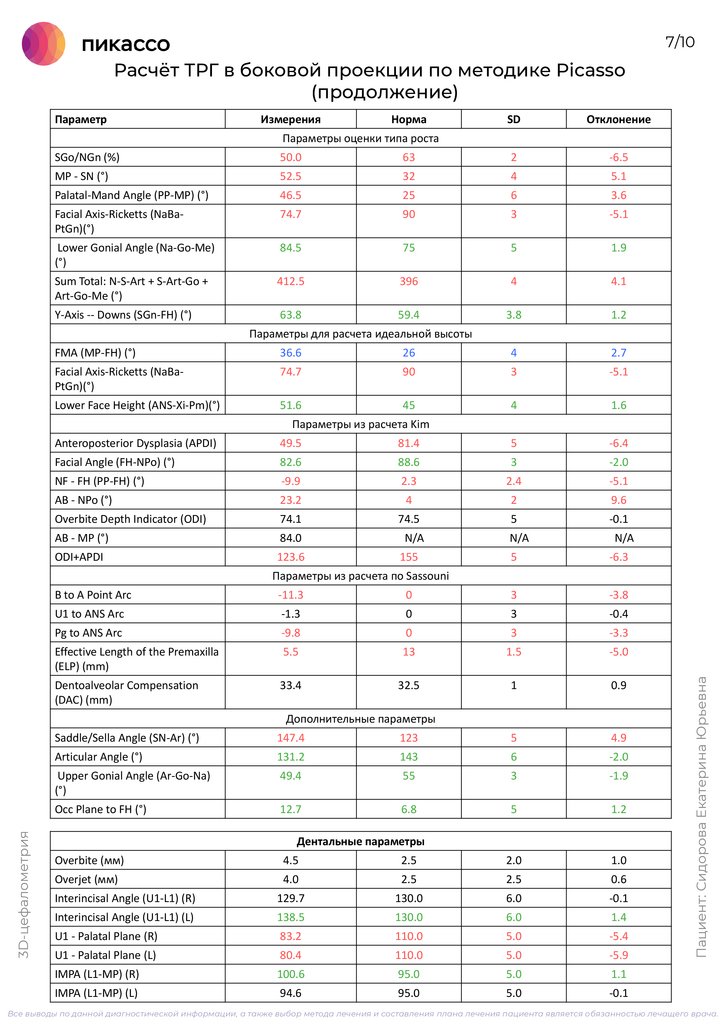

Расчёт ТРГ в боковой проекции по методике Picasso
(продолжение)
Параметр
Измерения
Норма
SD
Отклонение
Параметры оценки типа роста
SGo/NGn (%)
50.0
63
2
-6.5
MP - SN (°)
52.5
32
4
5.1
Palatal-Mand Angle (PP-MP) (°)
46.5
25
6
3.6
Facial Axis-Ricketts (NaBaPtGn)(°)
74.7
90
3
-5.1
Lower Gonial Angle (Na-Go-Me)
(°)
84.5
75
5
1.9
Sum Total: N-S-Art + S-Art-Go +
Art-Go-Me (°)
412.5
396
4
4.1
Y-Axis -- Downs (SGn-FH) (°)
63.8
59.4
3.8
1.2
Параметры для расчета идеальной высоты
FMA (MP-FH) (°)
36.6
26
4
2.7
Facial Axis-Ricketts (NaBaPtGn)(°)
74.7
90
3
-5.1
Lower Face Height (ANS-Xi-Pm)(°)
51.6
45
4
1.6
Параметры из расчета Kim
Anteroposterior Dysplasia (APDI)
49.5
81.4
5
-6.4
Facial Angle (FH-NPo) (°)
82.6
88.6
3
-2.0
NF - FH (PP-FH) (°)
-9.9
2.3
2.4
-5.1
AB - NPo (°)
23.2
4
2
9.6
Overbite Depth Indicator (ODI)
74.1
74.5
5
-0.1
AB - MP (°)
84.0
N/A
N/A
N/A
ODI+APDI
123.6
155
5
-6.3
B to A Point Arc
-11.3
0
3
-3.8
U1 to ANS Arc
-1.3
0
3
-0.4
Pg to ANS Arc
-9.8
0
3
-3.3
Effective Length of the Premaxilla
(ELP) (mm)
5.5
13
1.5
-5.0
Dentoalveolar Compensation
(DAC) (mm)
33.4
32.5
1
0.9
3D-цефалометрия
Дополнительные параметры
Saddle/Sella Angle (SN-Ar) (°)
147.4
123
5
4.9
Articular Angle (°)
131.2
143
6
-2.0
Upper Gonial Angle (Ar-Go-Na)
(°)
49.4
55
3
-1.9
Occ Plane to FH (°)
12.7
6.8
5
1.2
Дентальные параметры
Overbite (мм)
4.5
2.5
2.0
1.0
Overjet (мм)
4.0
2.5
2.5
0.6
Interincisal Angle (U1-L1) (R)
129.7
130.0
6.0
-0.1
Interincisal Angle (U1-L1) (L)
138.5
130.0
6.0
1.4
U1 - Palatal Plane (R)
83.2
110.0
5.0
-5.4
U1 - Palatal Plane (L)
80.4
110.0
5.0
-5.9
IMPA (L1-MP) (R)
100.6
95.0
5.0
1.1
IMPA (L1-MP) (L)
94.6
95.0
5.0
-0.1
Пациент: Сидорова Екатерина Юрьевна
Параметры из расчета по Sassouni
Все выводы по данной диагностической информации, а также выбор метода лечения и составления плана лечения пациента является обязанностью лечащего врача.

9.

8/10

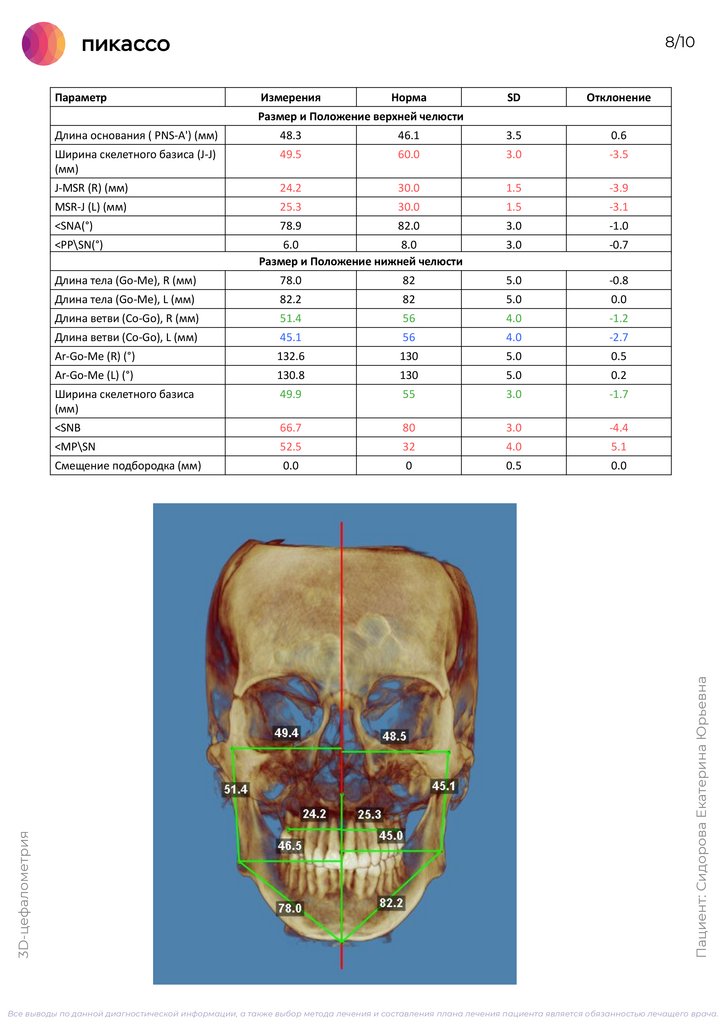

Параметр
Измерения
Норма
SD
Отклонение
Длина основания ( PNS-A') (мм)
48.3
46.1
3.5
0.6
Ширина скелетного базиса (J-J)
(мм)
49.5
60.0
3.0
-3.5
J-MSR (R) (мм)
24.2
30.0
1.5
-3.9
MSR-J (L) (мм)
25.3
30.0
1.5
-3.1
<SNA(°)
78.9
82.0
3.0
-1.0
3.0
-0.7
3D-цефалометрия
<PP\SN(°)
6.0
8.0
Размер и Положение нижней челюсти
Длина тела (Go-Me), R (мм)
78.0
82
5.0
-0.8
Длина тела (Go-Me), L (мм)
82.2
82
5.0
0.0
Длина ветви (Co-Go), R (мм)
51.4
56
4.0
-1.2
Длина ветви (Co-Go), L (мм)
45.1
56
4.0
-2.7
Ar-Go-Me (R) (°)
132.6
130
5.0
0.5
Ar-Go-Me (L) (°)
130.8
130
5.0
0.2
Ширина скелетного базиса
(мм)
49.9
55
3.0
-1.7
<SNB
66.7
80
3.0
-4.4
<MP\SN
52.5
32
4.0
5.1
Смещение подбородка (мм)
0.0
0
0.5
0.0
Пациент: Сидорова Екатерина Юрьевна
Размер и Положение верхней челюсти
Все выводы по данной диагностической информации, а также выбор метода лечения и составления плана лечения пациента является обязанностью лечащего врача.

10.

9/10

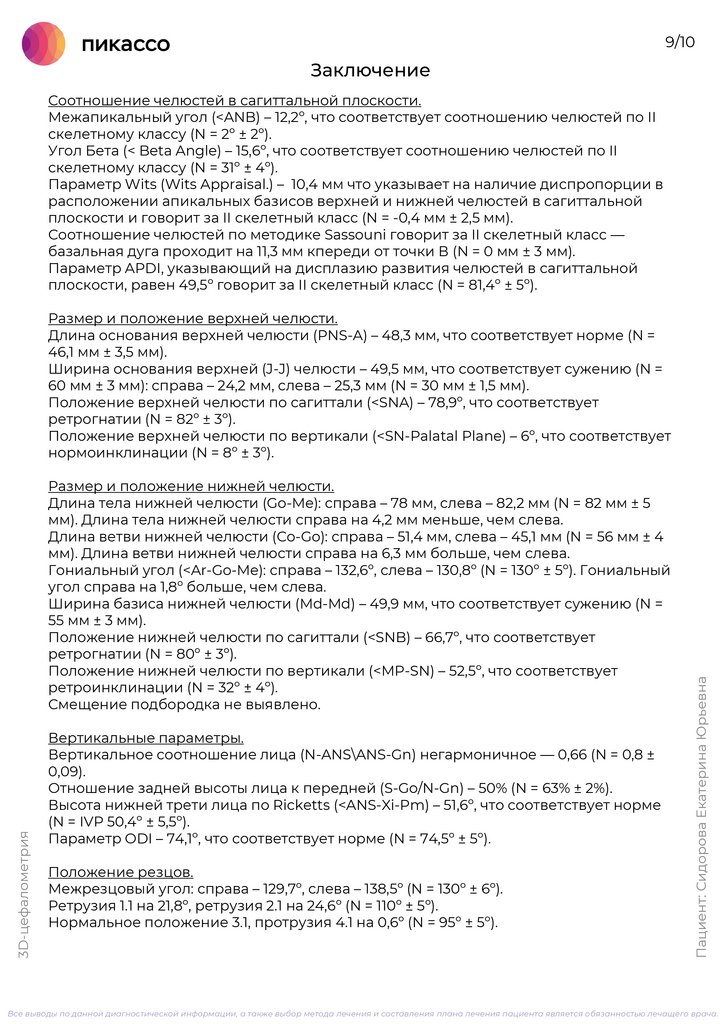

Заключение
Соотношение челюстей в сагиттальной плоскости.
Межапикальный угол (<ANB) – 12,2º, что соответствует соотношению челюстей по II
скелетному классу (N = 2º ± 2º).
Угол Бета (< Beta Angle) – 15,6º, что cоответствует соотношению челюстей по II
скелетному классу (N = 31º ± 4º).
Параметр Wits (Wits Appraisal.) – 10,4 мм что указывает на наличие диспропорции в
расположении апикальных базисов верхней и нижней челюстей в сагиттальной
плоскости и говорит за II скелетный класс (N = -0,4 мм ± 2,5 мм).
Соотношение челюстей по методике Sassouni говорит за II скелетный класс —
базальная дуга проходит на 11,3 мм кпереди от точки В (N = 0 мм ± 3 мм).
Параметр APDI, указывающий на дисплазию развития челюстей в сагиттальной
плоскости, равен 49,5º говорит за II скелетный класс (N = 81,4º ± 5º).
3D-цефалометрия
Размер и положение нижней челюсти.
Длина тела нижней челюсти (Go-Me): справа – 78 мм, слева – 82,2 мм (N = 82 мм ± 5
мм). Длина тела нижней челюсти справа на 4,2 мм меньше, чем слева.
Длина ветви нижней челюсти (Co-Go): справа – 51,4 мм, слева – 45,1 мм (N = 56 мм ± 4
мм). Длина ветви нижней челюсти справа на 6,3 мм больше, чем слева.
Гониальный угол (<Ar-Go-Me): справа – 132,6º, слева – 130,8º (N = 130º ± 5º). Гониальный
угол справа на 1,8º больше, чем слева.
Ширина базиса нижней челюсти (Md-Md) – 49,9 мм, что соответствует сужению (N =
55 мм ± 3 мм).
Положение нижней челюсти по сагиттали (<SNB) – 66,7º, что соответствует
ретрогнатии (N = 80º ± 3º).
Положение нижней челюсти по вертикали (<MP-SN) – 52,5º, что соответствует
ретроинклинации (N = 32º ± 4º).
Смещение подбородка не выявлено.
Вертикальные параметры.
Вертикальное соотношение лица (N-ANS\ANS-Gn) негармоничное — 0,66 (N = 0,8 ±
0,09).
Отношение задней высоты лица к передней (S-Go/N-Gn) – 50% (N = 63% ± 2%).
Высота нижней трети лица по Ricketts (<ANS-Xi-Pm) – 51,6º, что соответствует норме
(N = IVP 50,4º ± 5,5º).
Параметр ODI – 74,1º, что соответствует норме (N = 74,5º ± 5º).
Положение резцов.
Межрезцовый угол: справа – 129,7º, слева – 138,5º (N = 130º ± 6º).
Ретрузия 1.1 на 21,8º, ретрузия 2.1 на 24,6º (N = 110º ± 5º).
Нормальное положение 3.1, протрузия 4.1 на 0,6º (N = 95º ± 5º).
Пациент: Сидорова Екатерина Юрьевна
Размер и положение верхней челюсти.
Длина основания верхней челюсти (PNS-A) – 48,3 мм, что соответствует норме (N =
46,1 мм ± 3,5 мм).
Ширина основания верхней (J-J) челюсти – 49,5 мм, что соответствует сужению (N =
60 мм ± 3 мм): справа – 24,2 мм, слева – 25,3 мм (N = 30 мм ± 1,5 мм).
Положение верхней челюсти по сагиттали (<SNA) – 78,9º, что соответствует
ретрогнатии (N = 82º ± 3º).
Положение верхней челюсти по вертикали (<SN-Palatal Plane) – 6º, что соответствует
нормоинклинации (N = 8º ± 3º).
Все выводы по данной диагностической информации, а также выбор метода лечения и составления плана лечения пациента является обязанностью лечащего врача.

11.

10/10

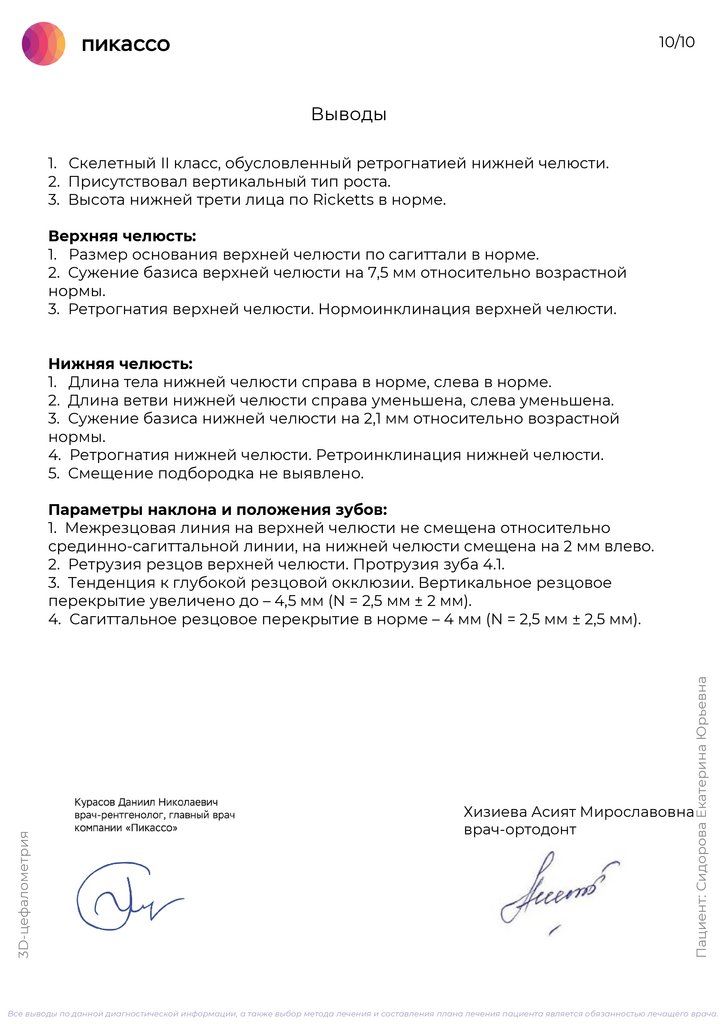

Выводы
1. Скелетный II класс, обусловленный ретрогнатией нижней челюсти.
2. Присутствовал вертикальный тип роста.
3. Высота нижней трети лица по Ricketts в норме.
Верхняя челюсть:
1. Размер основания верхней челюсти по сагиттали в норме.
2. Сужение базиса верхней челюсти на 7,5 мм относительно возрастной
нормы.
3. Ретрогнатия верхней челюсти. Нормоинклинация верхней челюсти.
Нижняя челюсть:
1. Длина тела нижней челюсти справа в норме, слева в норме.
2. Длина ветви нижней челюсти справа уменьшена, слева уменьшена.
3. Сужение базиса нижней челюсти на 2,1 мм относительно возрастной
нормы.
4. Ретрогнатия нижней челюсти. Ретроинклинация нижней челюсти.
5. Смещение подбородка не выявлено.
Пациент: Сидорова Екатерина Юрьевна
3D-цефалометрия
Параметры наклона и положения зубов:
1. Межрезцовая линия на верхней челюсти не смещена относительно
срединно-сагиттальной линии, на нижней челюсти смещена на 2 мм влево.
2. Ретрузия резцов верхней челюсти. Протрузия зуба 4.1.
3. Тенденция к глубокой резцовой окклюзии. Вертикальное резцовое
перекрытие увеличено до – 4,5 мм (N = 2,5 мм ± 2 мм).
4. Сагиттальное резцовое перекрытие в норме – 4 мм (N = 2,5 мм ± 2,5 мм).
Хизиева Асият Мирославовна
врач-ортодонт
Все выводы по данной диагностической информации, а также выбор метода лечения и составления плана лечения пациента является обязанностью лечащего врача.
