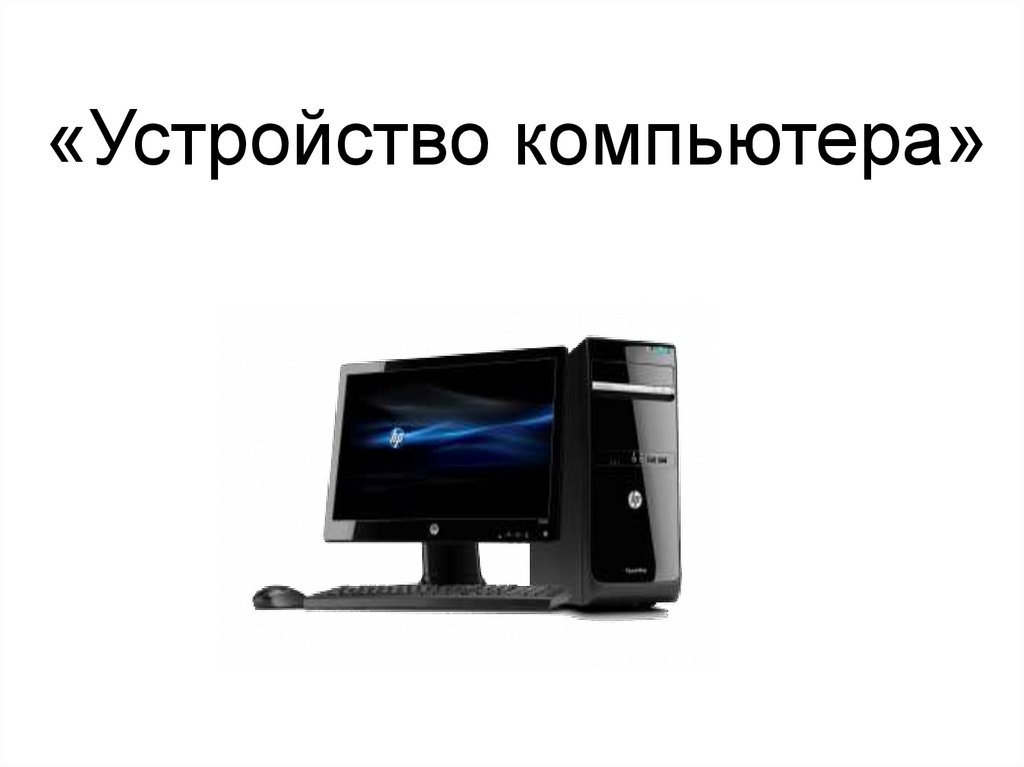

Устройство компьютера. Компьютер (ЭВМ)

1.

«Устройство компьютера»

2.

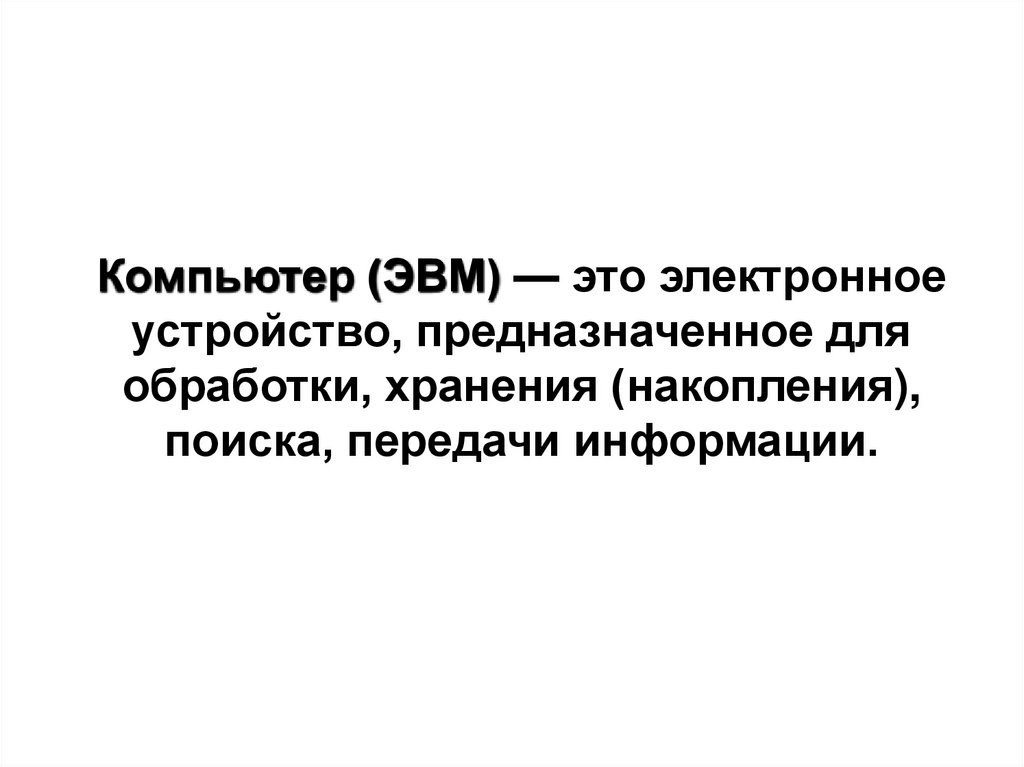

Компьютер (ЭВМ) — это электронное
устройство, предназначенное для
обработки, хранения (накопления),
поиска, передачи информации.

3.

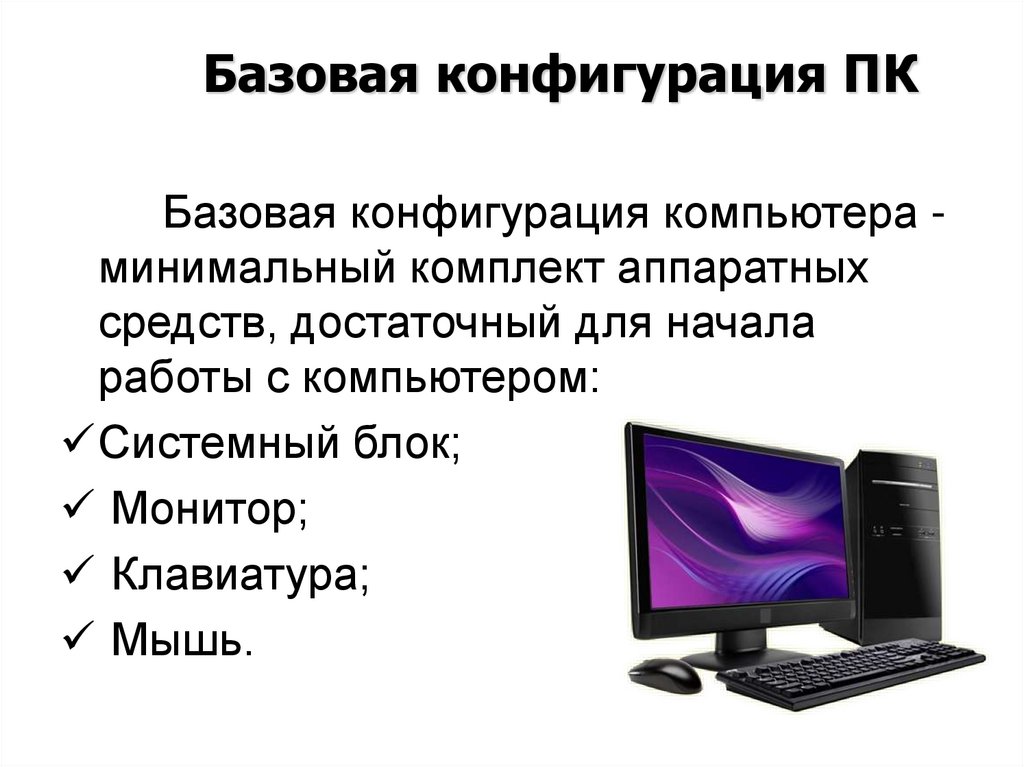

Базовая конфигурация ПК
Базовая конфигурация компьютера минимальный комплект аппаратных
средств, достаточный для начала
работы с компьютером:
Системный блок;
Монитор;
Клавиатура;
Мышь.

4.

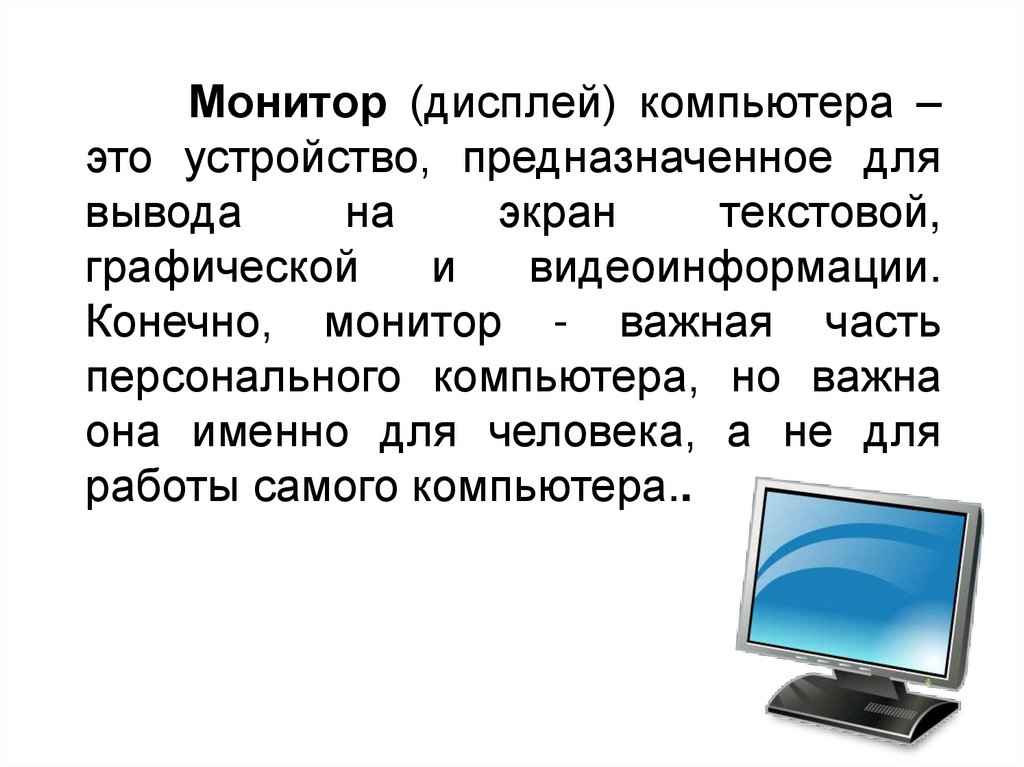

Монитор (дисплей) компьютера –
это устройство, предназначенное для
вывода
на
экран
текстовой,
графической
и
видеоинформации.
Конечно, монитор - важная часть
персонального компьютера, но важна
она именно для человека, а не для
работы самого компьютера..

5.

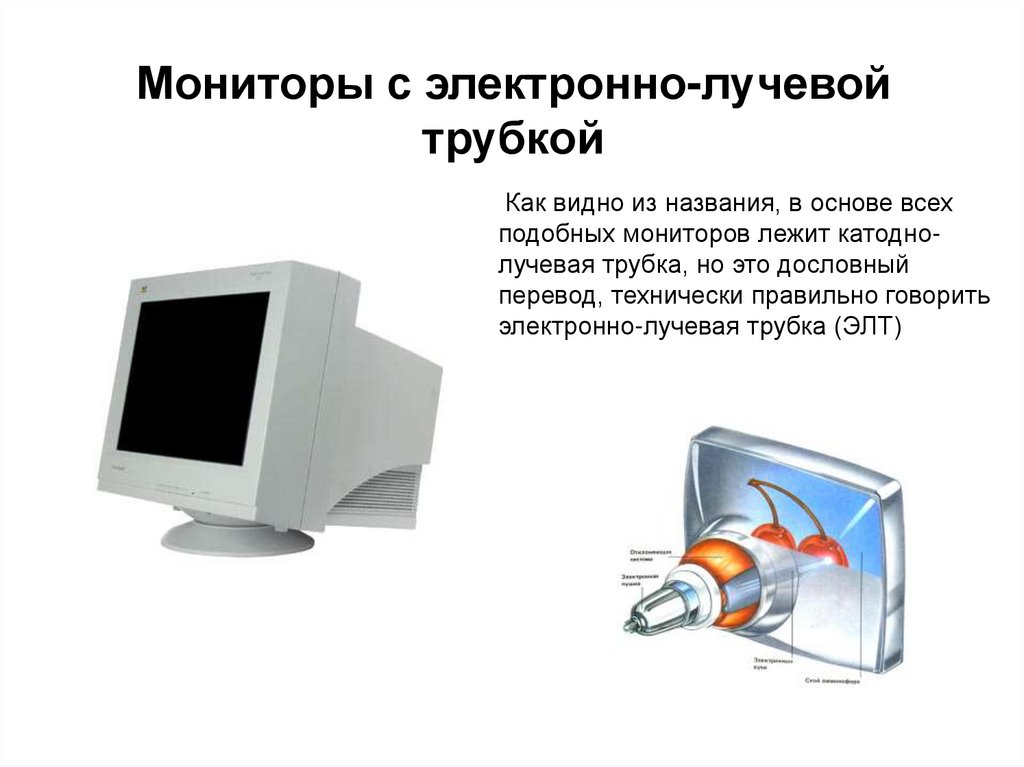

Мониторы с электронно-лучевой
трубкой
Как видно из названия, в основе всех
подобных мониторов лежит катоднолучевая трубка, но это дословный
перевод, технически правильно говорить
электронно-лучевая трубка (ЭЛТ)

6.

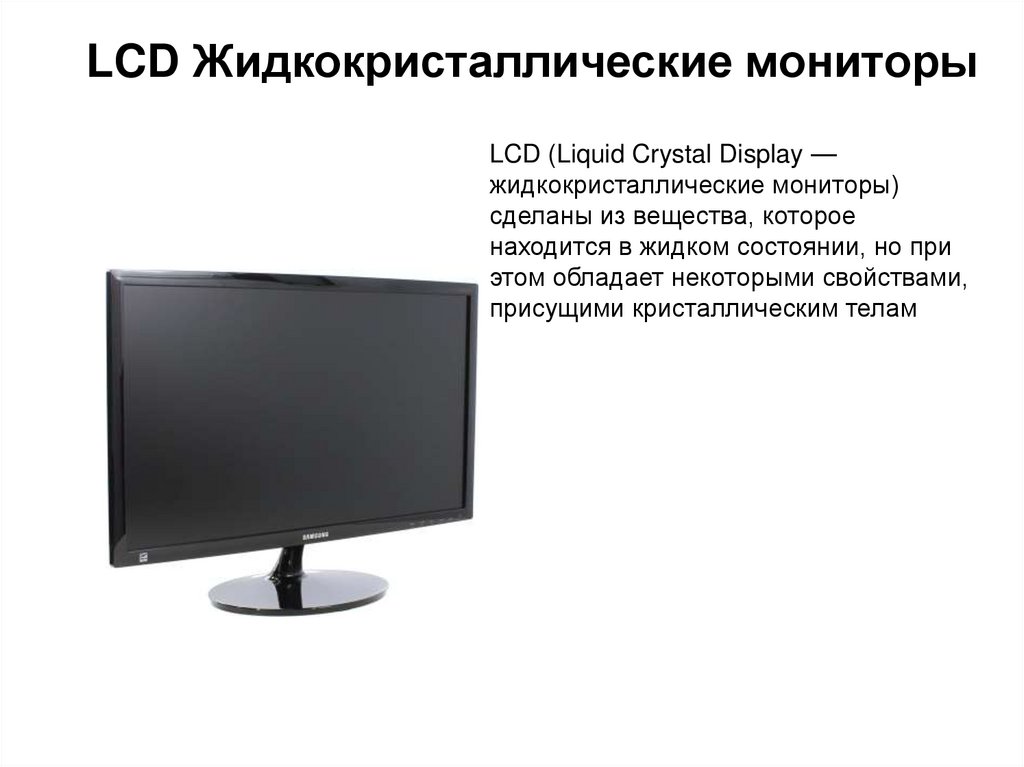

LCD Жидкокристаллические мониторы
LCD (Liquid Crystal Display —
жидкокристаллические мониторы)
сделаны из вещества, которое
находится в жидком состоянии, но при
этом обладает некоторыми свойствами,
присущими кристаллическим телам

7.

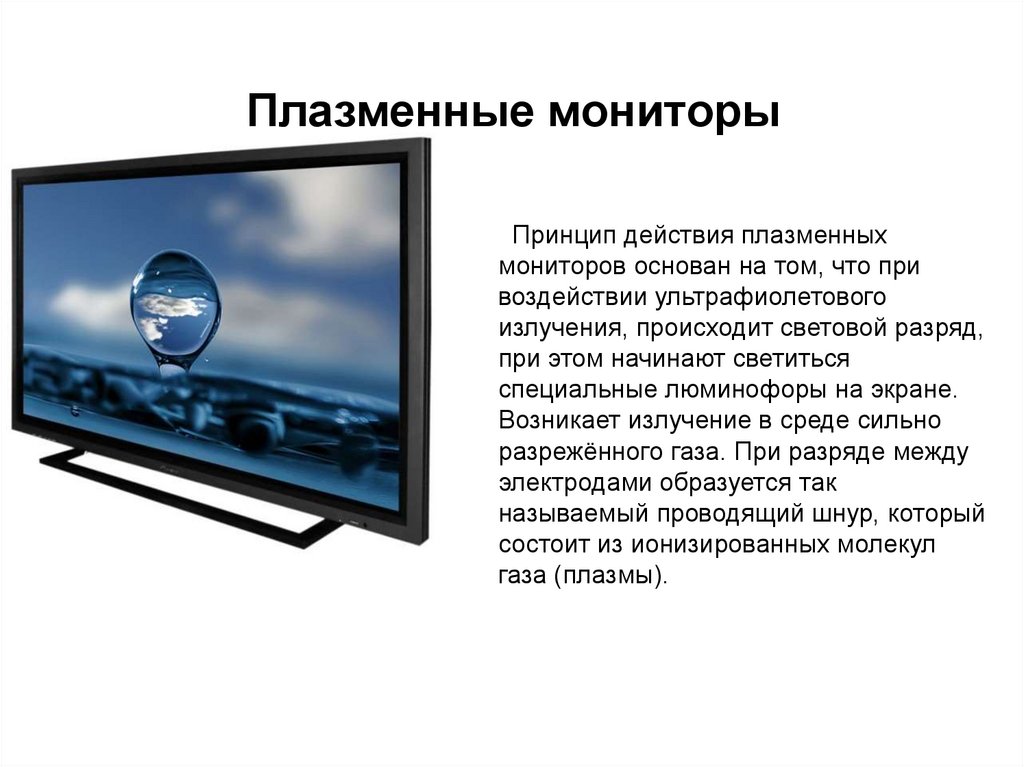

Плазменные мониторы
Принцип действия плазменных
мониторов основан на том, что при
воздействии ультрафиолетового
излучения, происходит световой разряд,
при этом начинают светиться
специальные люминофоры на экране.
Возникает излучение в среде сильно
разрежённого газа. При разряде между
электродами образуется так
называемый проводящий шнур, который
состоит из ионизированных молекул
газа (плазмы).

8.

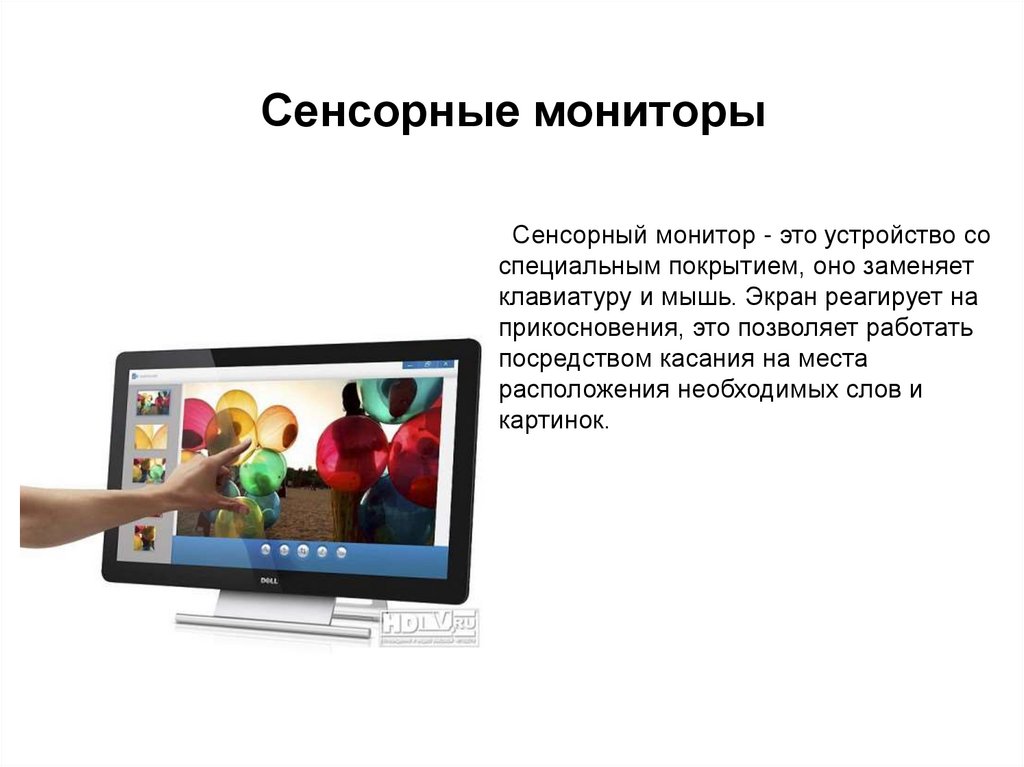

Сенсорные мониторы
Сенсорный монитор - это устройство со
специальным покрытием, оно заменяет
клавиатуру и мышь. Экран реагирует на
прикосновения, это позволяет работать
посредством касания на места
расположения необходимых слов и
картинок.

9.

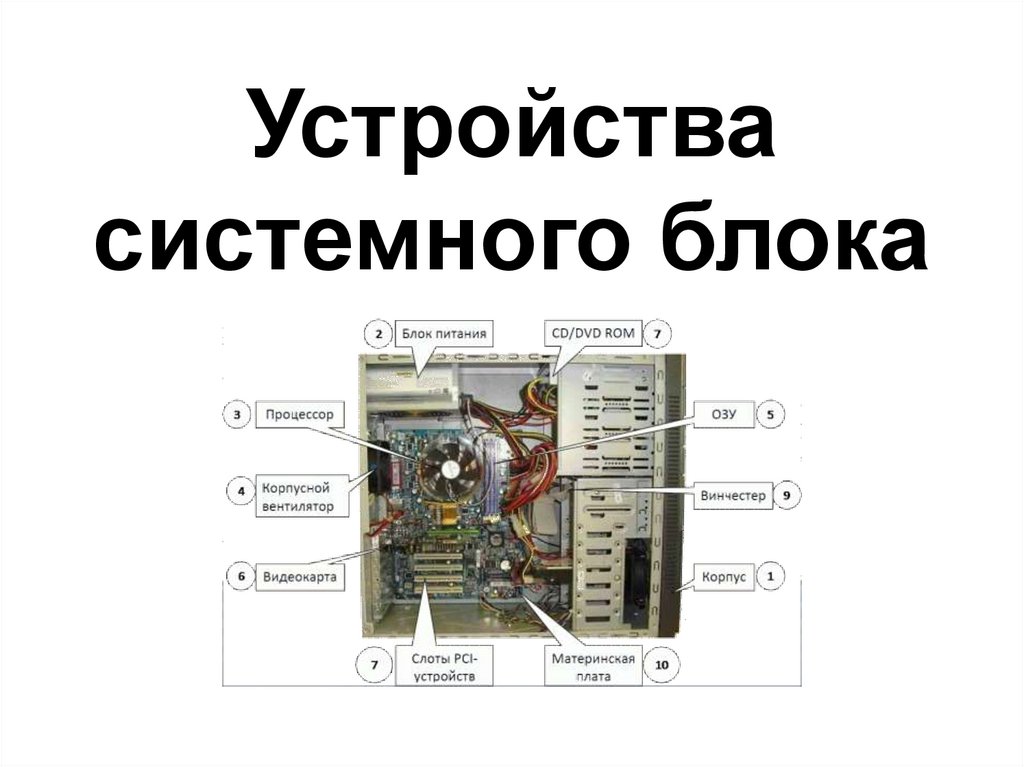

Устройства
системного блока

10.

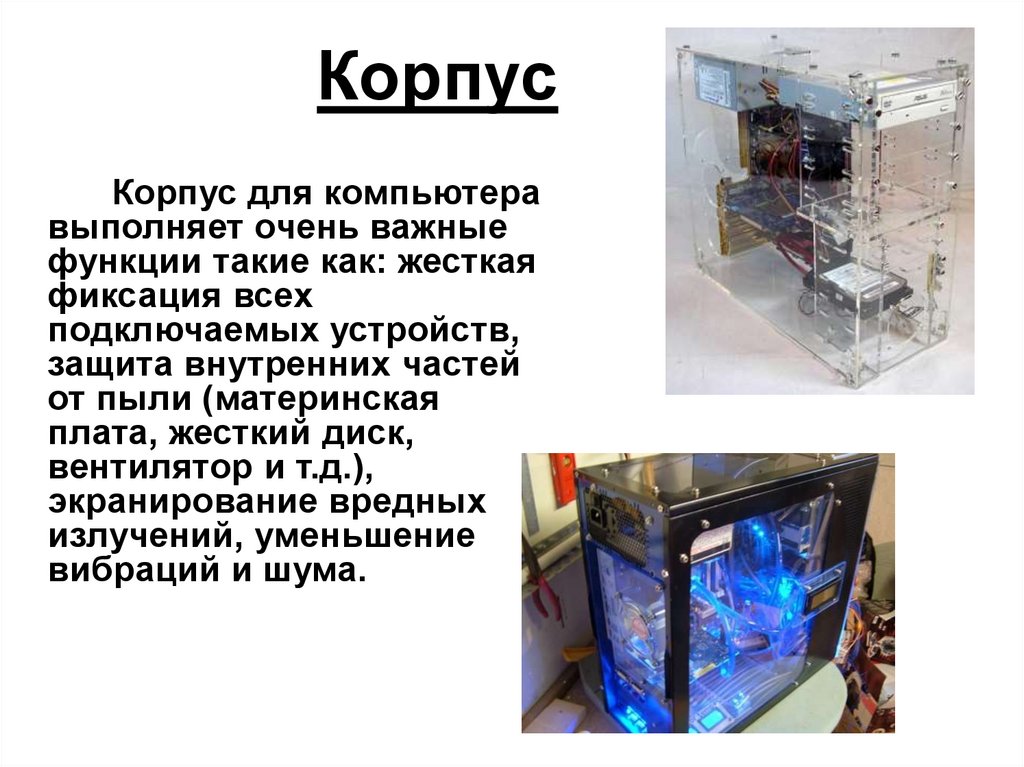

Корпус
Корпус для компьютера
выполняет очень важные
функции такие как: жесткая
фиксация всех
подключаемых устройств,
защита внутренних частей
от пыли (материнская
плата, жесткий диск,
вентилятор и т.д.),
экранирование вредных
излучений, уменьшение
вибраций и шума.

11.

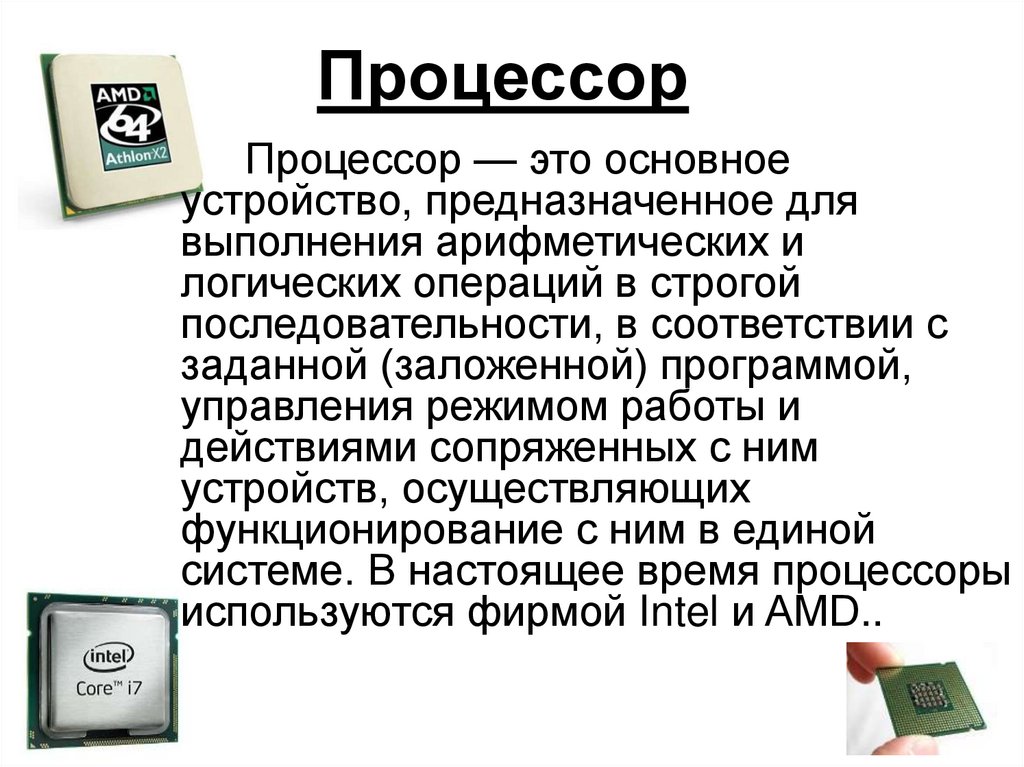

Процессор
Процессор — это основное
устройство, предназначенное для
выполнения арифметических и
логических операций в строгой
последовательности, в соответствии с
заданной (заложенной) программой,
управления режимом работы и
действиями сопряженных с ним
устройств, осуществляющих
функционирование с ним в единой
системе. В настоящее время процессоры
используются фирмой Intel и AMD..

12.

Основные характеристики
процессора
1.Количество вычислительных ядер.
Многоядерные процессоры – это процессоры,
содержащие на одном процессорном кристалле или в
одном корпусе два и более вычислительных
ядра.Многоядерность, как способ повышения
производительности процессоров, используется с
относительно недавнего времени, но признана самым
перспективным направлением их развития.Эффективность
вычислительных ядер разных моделей процессоров
отличается. Но в любом случае, чем их (ядер) больше, тем
процессор производительнее.

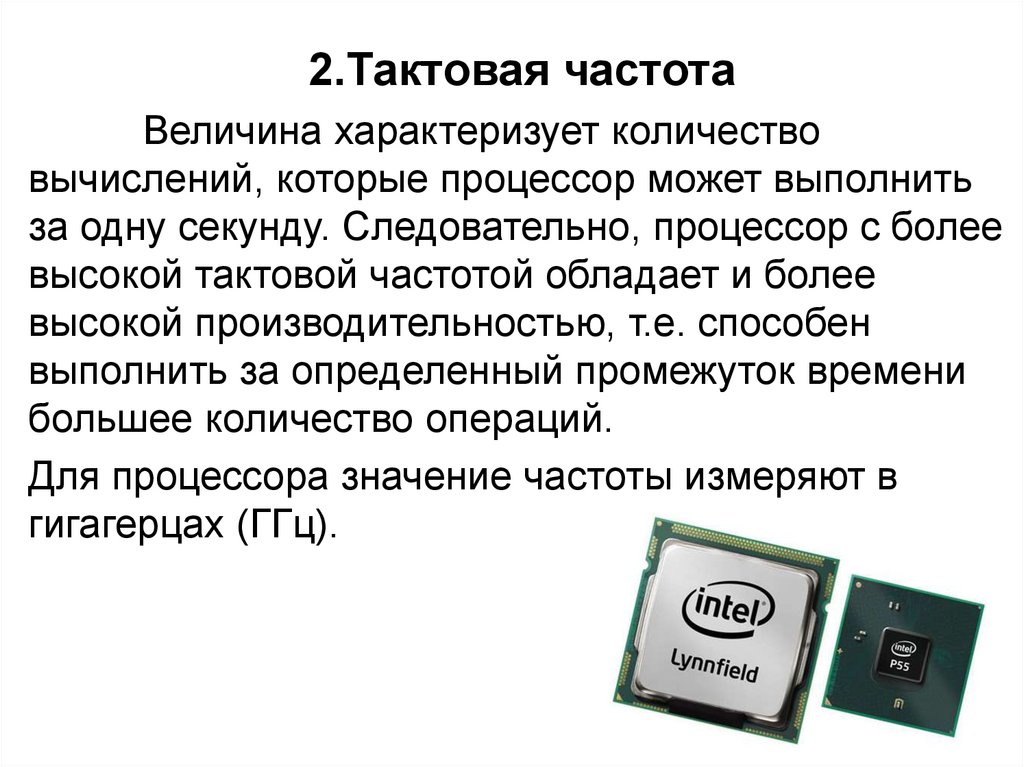

13. Основные характеристики процессора

Основные
характеристики
2.Тактовая
частота
процессора
Величина характеризует
количество
вычислений, которые процессор может выполнить
за одну секунду. Следовательно, процессор с более
высокой тактовой частотой обладает и более
высокой производительностью, т.е. способен
выполнить за определенный промежуток времени
большее количество операций.
Для процессора значение частоты измеряют в
гигагерцах (ГГц).

14.

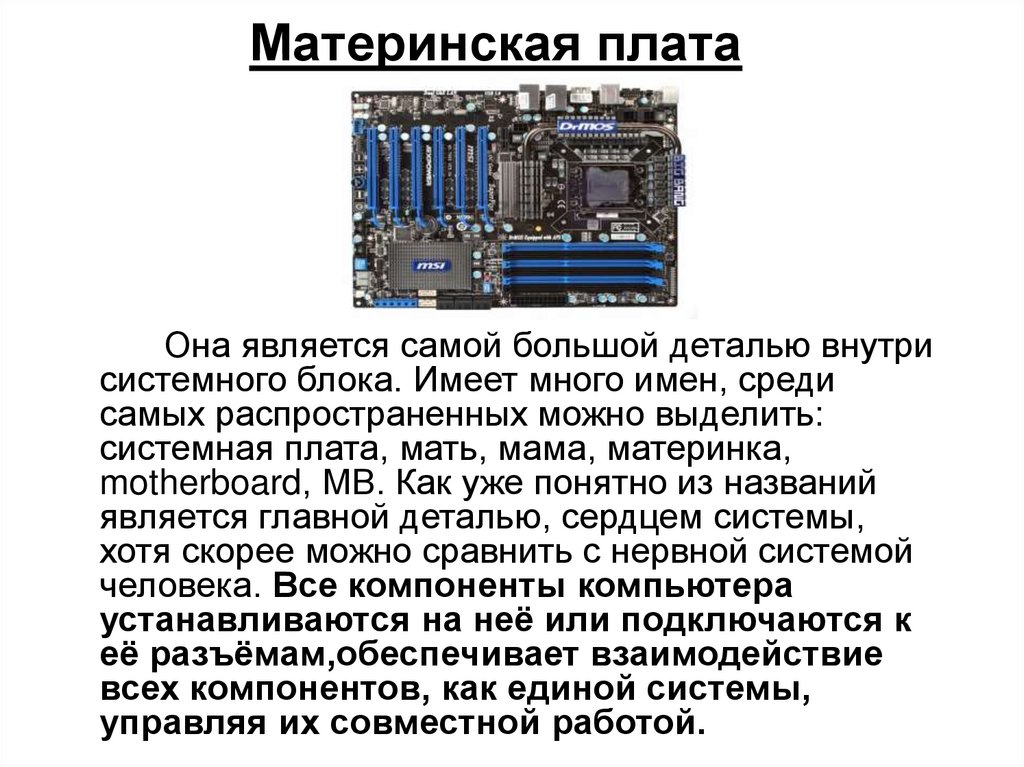

Материнская плата
Она является самой большой деталью внутри
системного блока. Имеет много имен, среди
самых распространенных можно выделить:
системная плата, мать, мама, материнка,
motherboard, MB. Как уже понятно из названий
является главной деталью, сердцем системы,
хотя скорее можно сравнить с нервной системой
человека. Все компоненты компьютера
устанавливаются на неё или подключаются к
её разъёмам,обеспечивает взаимодействие
всех компонентов, как единой системы,
управляя их совместной работой.

15.

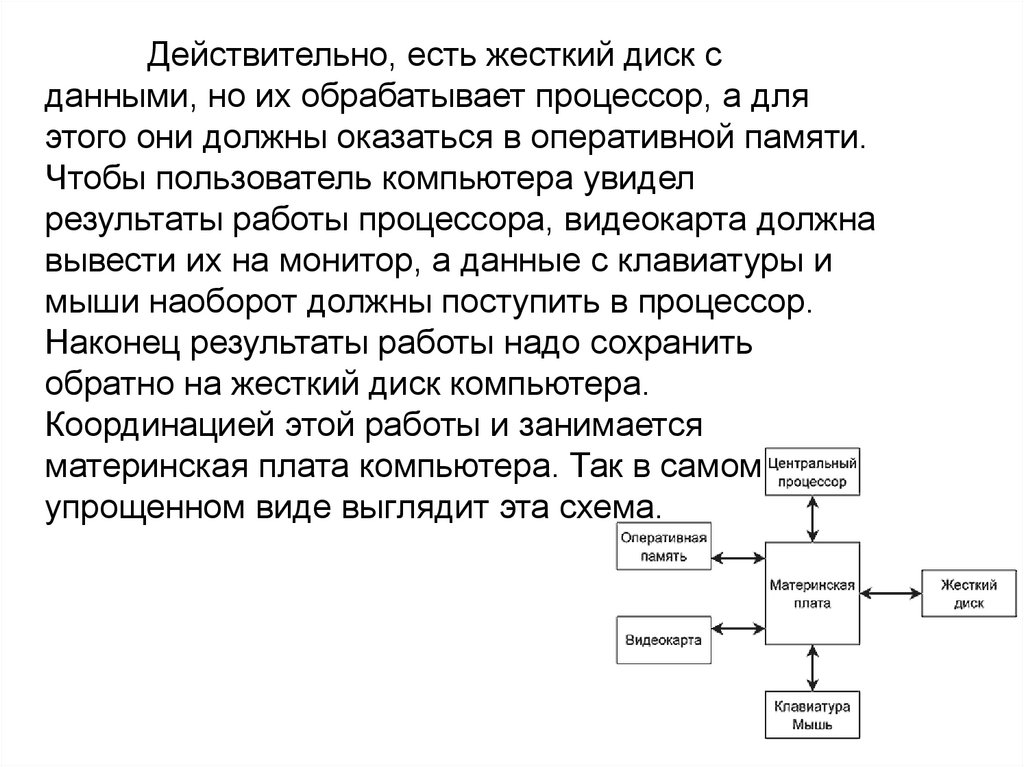

Действительно, есть жесткий диск с
данными, но их обрабатывает процессор, а для
этого они должны оказаться в оперативной памяти.
Чтобы пользователь компьютера увидел
результаты работы процессора, видеокарта должна
вывести их на монитор, а данные с клавиатуры и
мыши наоборот должны поступить в процессор.
Наконец результаты работы надо сохранить
обратно на жесткий диск компьютера.
Координацией этой работы и занимается
материнская плата компьютера. Так в самом
упрощенном виде выглядит эта схема.

16.

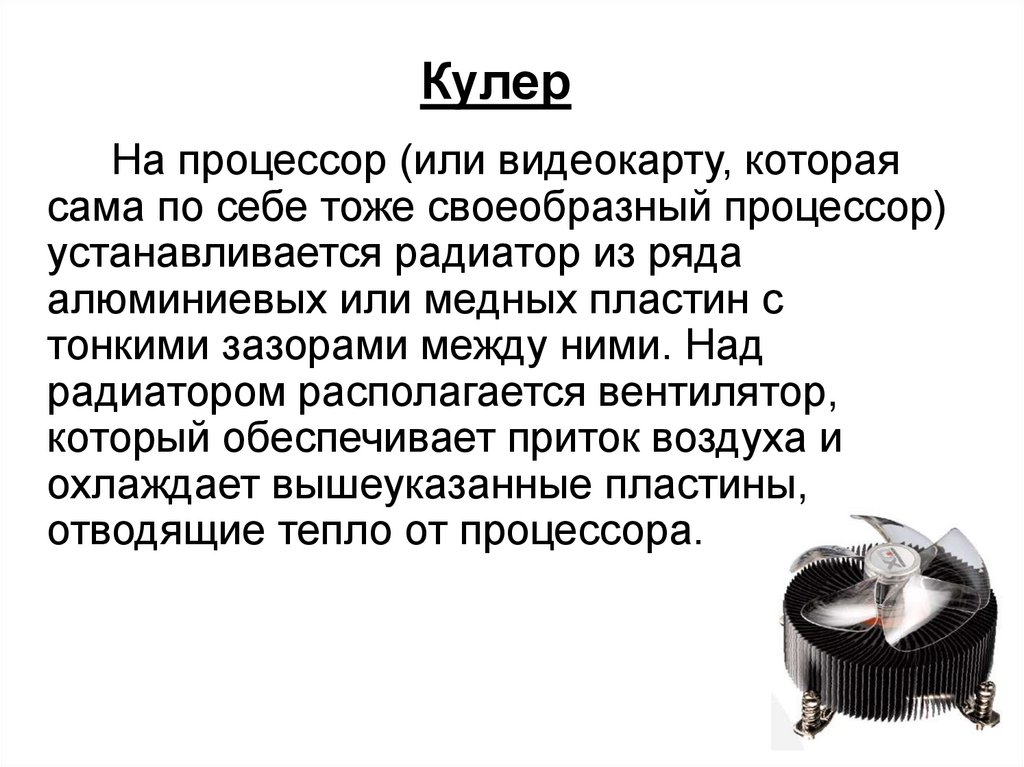

Кулер
На процессор (или видеокарту, которая
сама по себе тоже своеобразный процессор)
устанавливается радиатор из ряда
алюминиевых или медных пластин с
тонкими зазорами между ними. Над
радиатором располагается вентилятор,
который обеспечивает приток воздуха и
охлаждает вышеуказанные пластины,
отводящие тепло от процессора.

17.

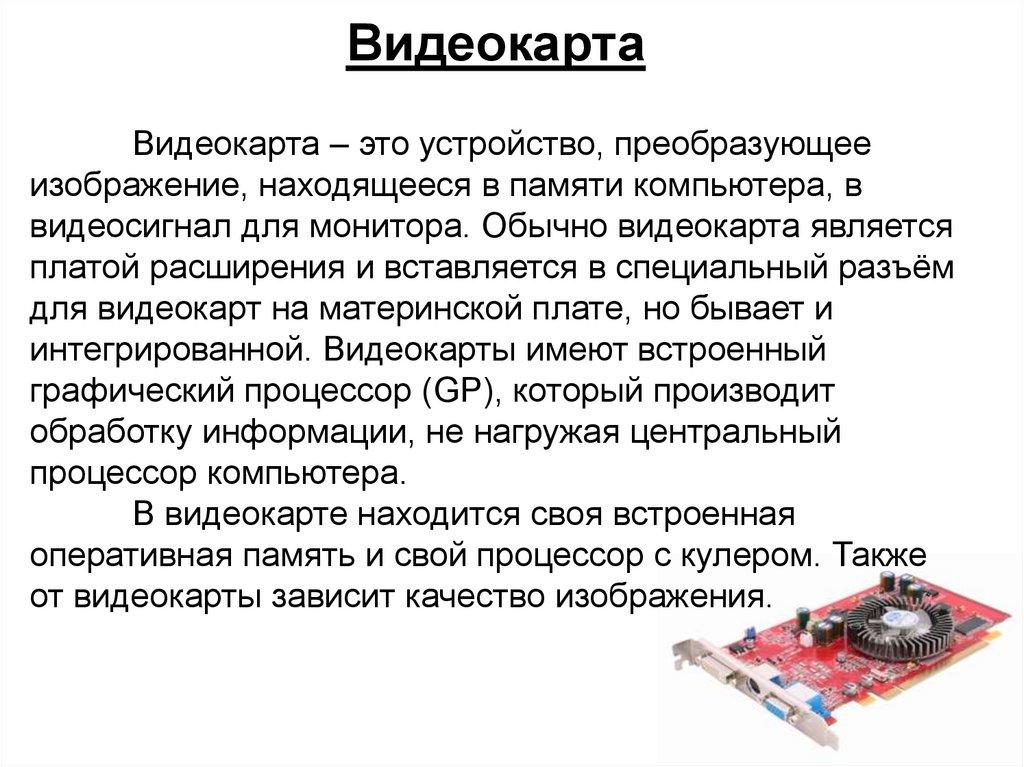

Видеокарта
Видеокарта – это устройство, преобразующее
изображение, находящееся в памяти компьютера, в
видеосигнал для монитора. Обычно видеокарта является
платой расширения и вставляется в специальный разъём
для видеокарт на материнской плате, но бывает и
интегрированной. Видеокарты имеют встроенный
графический процессор (GP), который производит
обработку информации, не нагружая центральный
процессор компьютера.
В видеокарте находится своя встроенная
оперативная память и свой процессор с кулером. Также
от видеокарты зависит качество изображения.

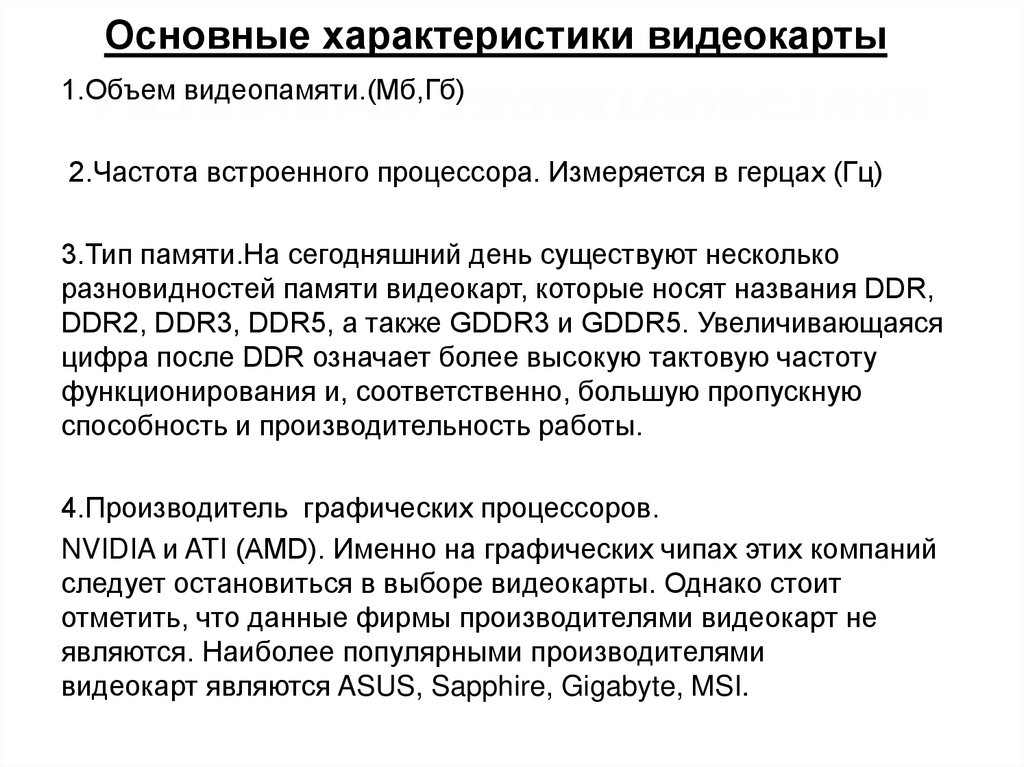

18. Основные характеристики

видеокарты
Основные характеристики
1.Объем видеопамяти.(Мб,Гб)
2.Частота встроенного процессора. Измеряется в герцах (Гц)
3.Тип памяти.На сегодняшний день существуют несколько
разновидностей памяти видеокарт, которые носят названия DDR,
DDR2, DDR3, DDR5, а также GDDR3 и GDDR5. Увеличивающаяся
цифра после DDR означает более высокую тактовую частоту
функционирования и, соответственно, большую пропускную
способность и производительность работы.
4.Производитель графических процессоров.
NVIDIA и ATI (AMD). Именно на графических чипах этих компаний
следует остановиться в выборе видеокарты. Однако стоит
отметить, что данные фирмы производителями видеокарт не
являются. Наиболее популярными производителями
видеокарт являются ASUS, Sapphire, Gigabyte, MSI.

19.

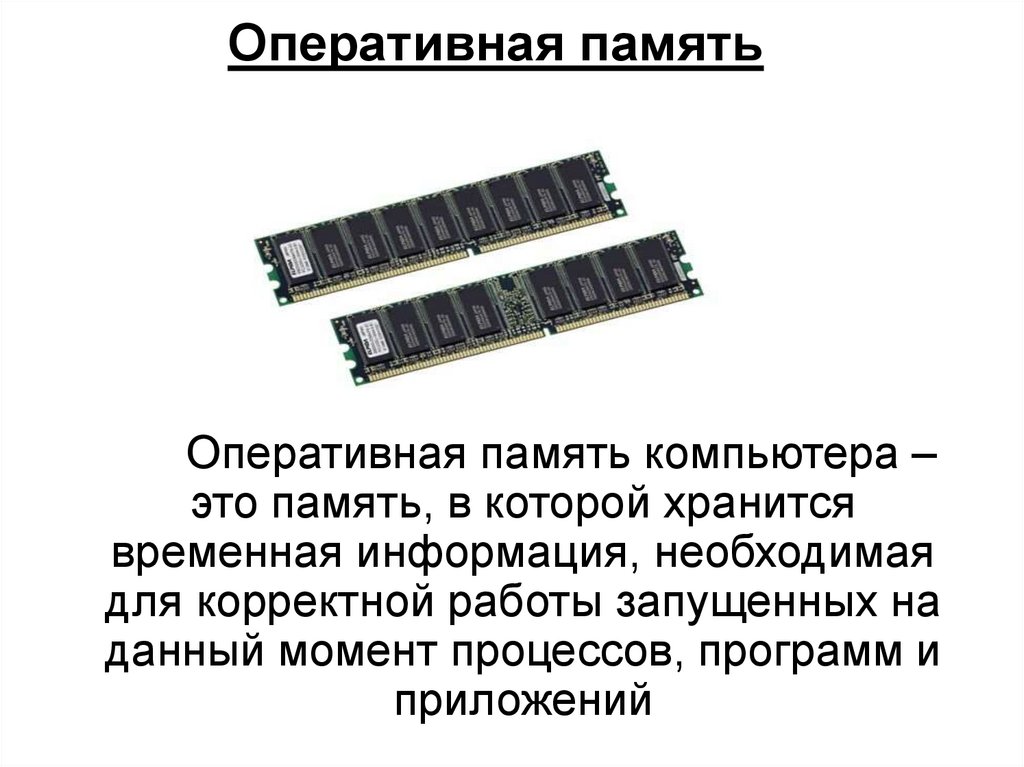

Оперативная память
Оперативная память компьютера –
это память, в которой хранится
временная информация, необходимая
для корректной работы запущенных на
данный момент процессов, программ и
приложений

20.

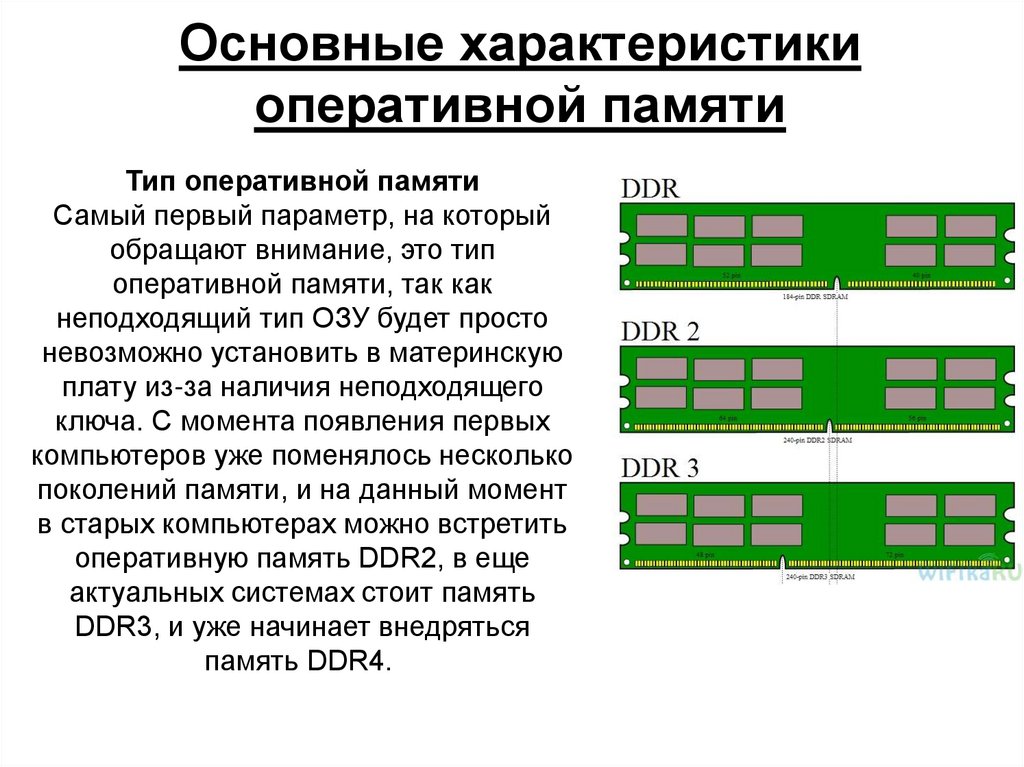

Основные характеристики
оперативной памяти
Тип оперативной памяти
Самый первый параметр, на который
обращают внимание, это тип
оперативной памяти, так как
неподходящий тип ОЗУ будет просто
невозможно установить в материнскую
плату из-за наличия неподходящего
ключа. С момента появления первых
компьютеров уже поменялось несколько
поколений памяти, и на данный момент
в старых компьютерах можно встретить
оперативную память DDR2, в еще
актуальных системах стоит память
DDR3, и уже начинает внедряться
память DDR4.

21.

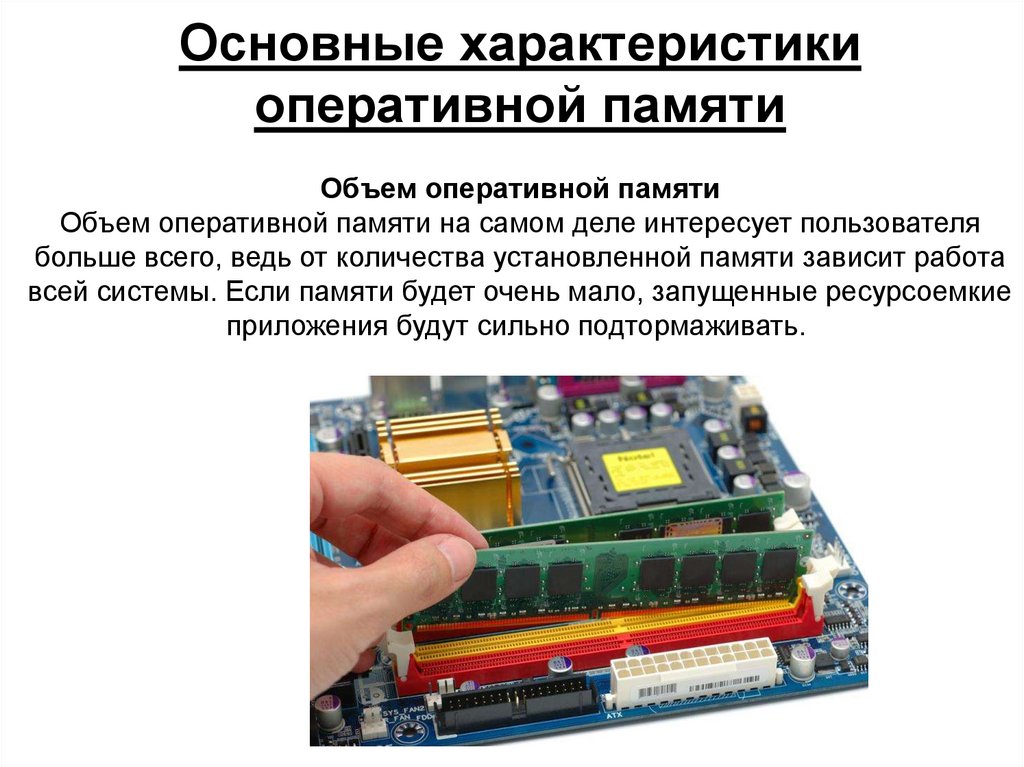

Основные характеристики
оперативной памяти
Объем оперативной памяти
Объем оперативной памяти на самом деле интересует пользователя
больше всего, ведь от количества установленной памяти зависит работа
всей системы. Если памяти будет очень мало, запущенные ресурсоемкие
приложения будут сильно подтормаживать.

22.

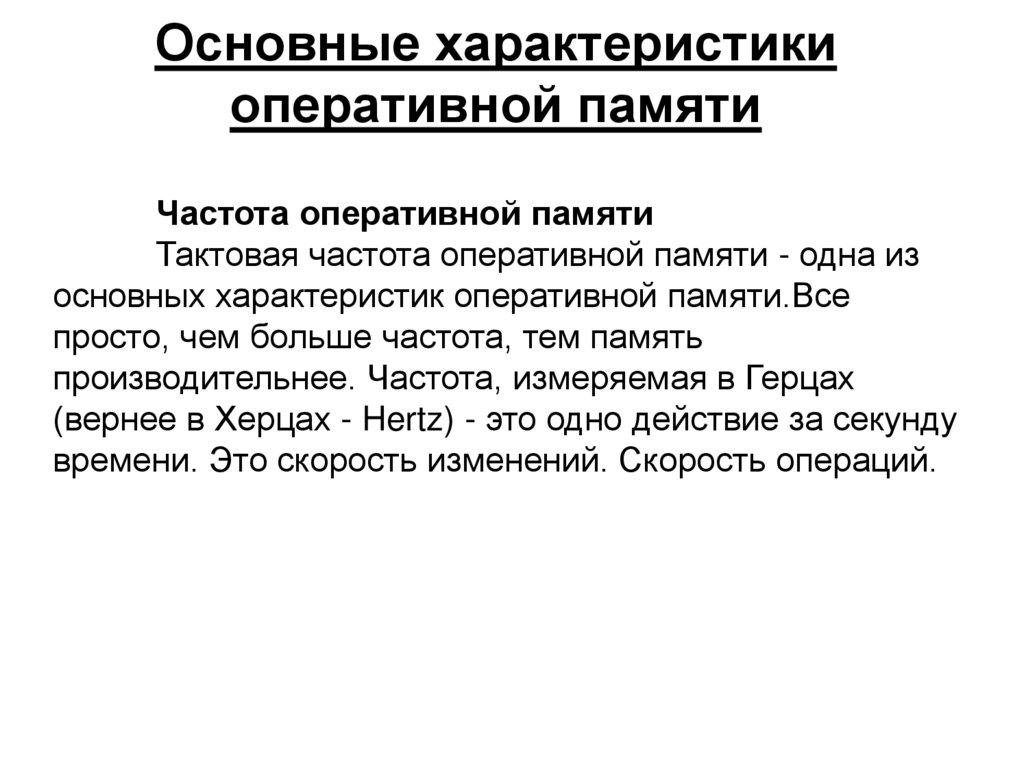

Основные характеристики
оперативной памяти
Частота оперативной памяти
Тактовая частота оперативной памяти - одна из
основных характеристик оперативной памяти.Все
просто, чем больше частота, тем память
производительнее. Частота, измеряемая в Герцах
(вернее в Херцах - Hertz) - это одно действие за секунду
времени. Это скорость изменений. Скорость операций.

23.

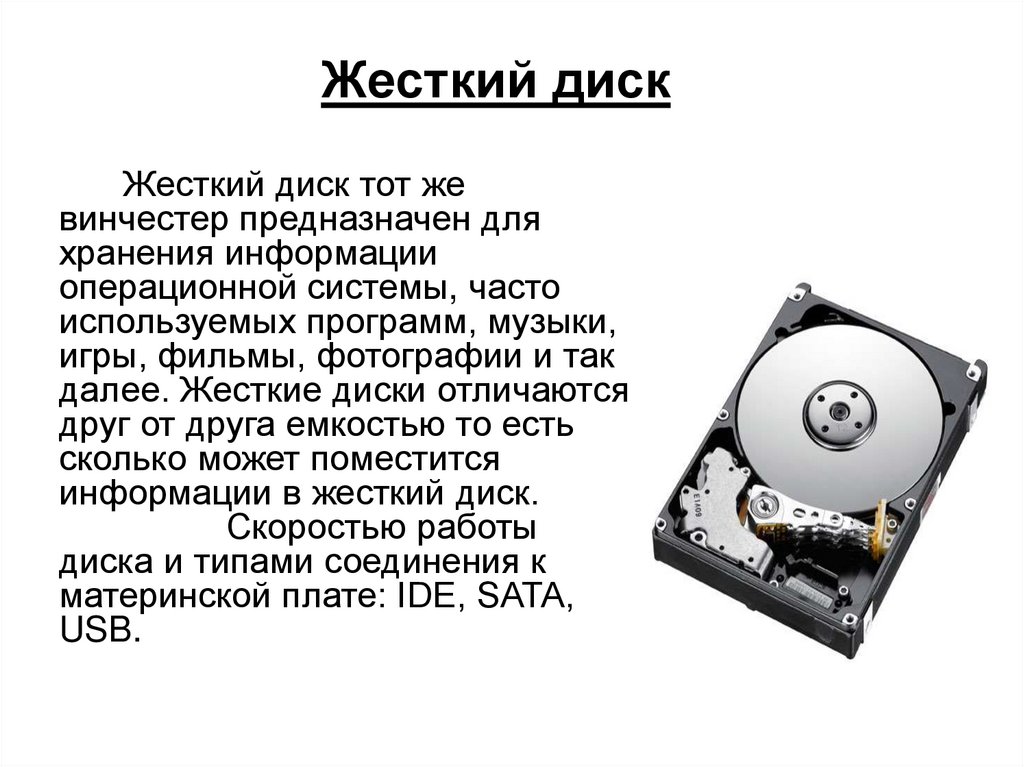

Жесткий диск
Жесткий диск тот же
винчестер предназначен для
хранения информации
операционной системы, часто
используемых программ, музыки,
игры, фильмы, фотографии и так
далее. Жесткие диски отличаются
друг от друга емкостью то есть
сколько может поместится
информации в жесткий диск.
Скоростью работы
диска и типами соединения к
материнской плате: IDE, SATA,
USB.

24.

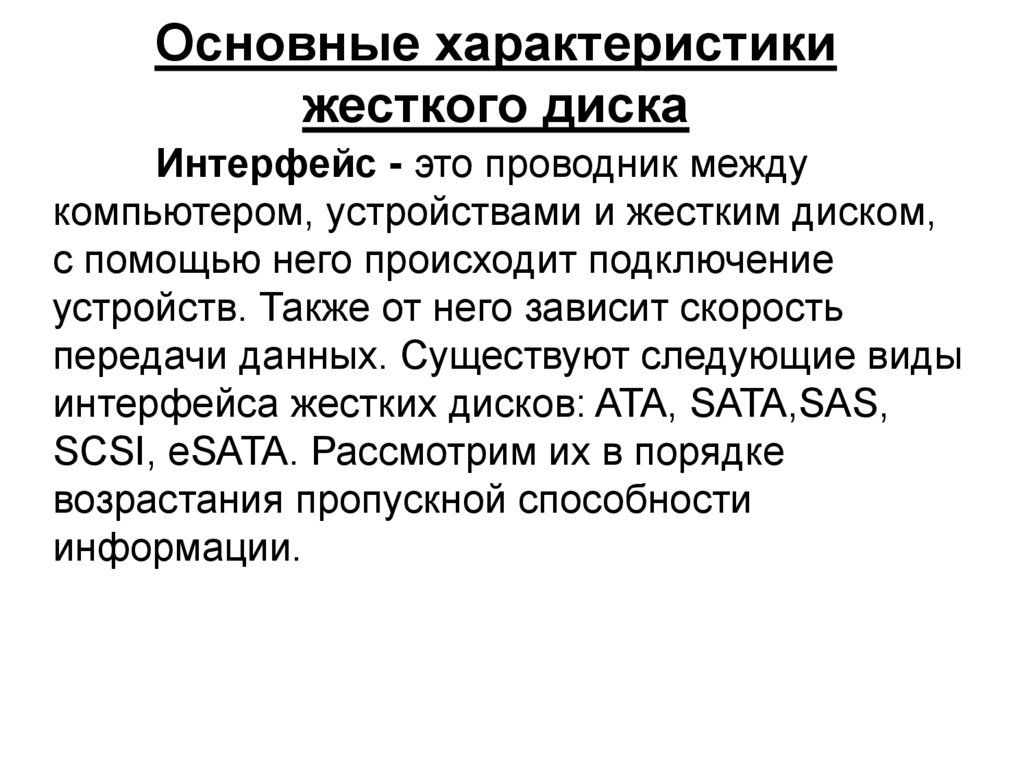

Основные характеристики
жесткого диска
Интерфейс - это проводник между
компьютером, устройствами и жестким диском,
с помощью него происходит подключение
устройств. Также от него зависит скорость
передачи данных. Существуют следующие виды
интерфейса жестких дисков: ATA, SATA,SAS,
SCSI, eSATA. Рассмотрим их в порядке
возрастания пропускной способности
информации.

25.

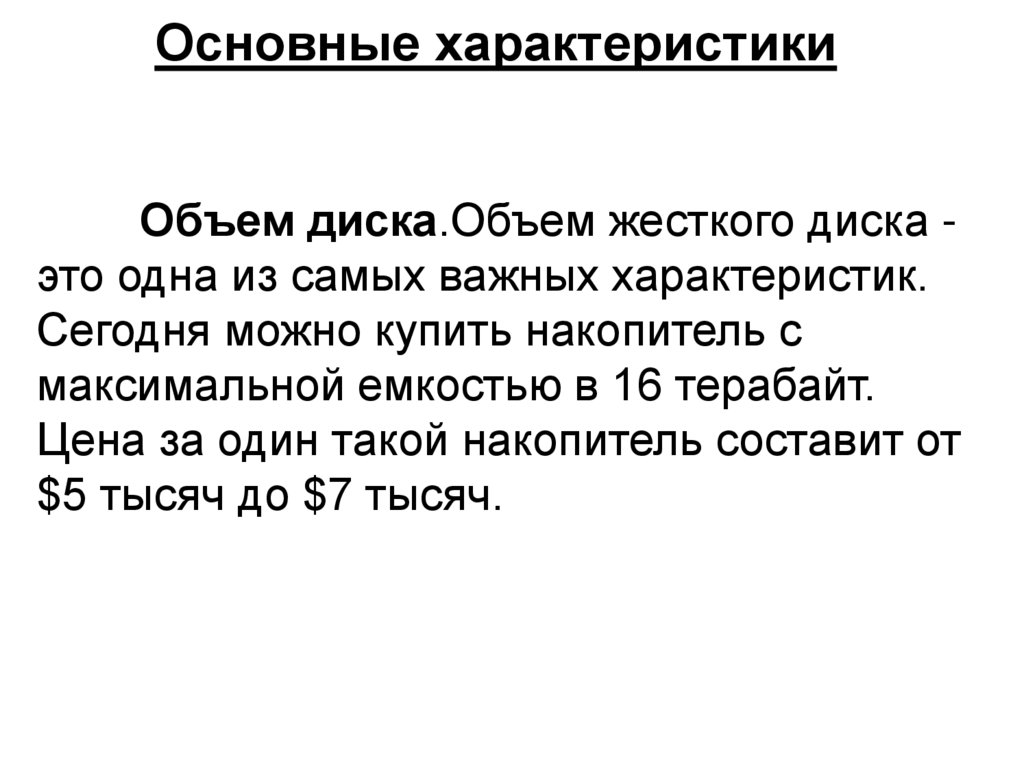

Основные характеристики
Объем диска.Объем жесткого диска это одна из самых важных характеристик.
Сегодня можно купить накопитель с
максимальной емкостью в 16 терабайт.
Цена за один такой накопитель составит от
$5 тысяч до $7 тысяч.

26.

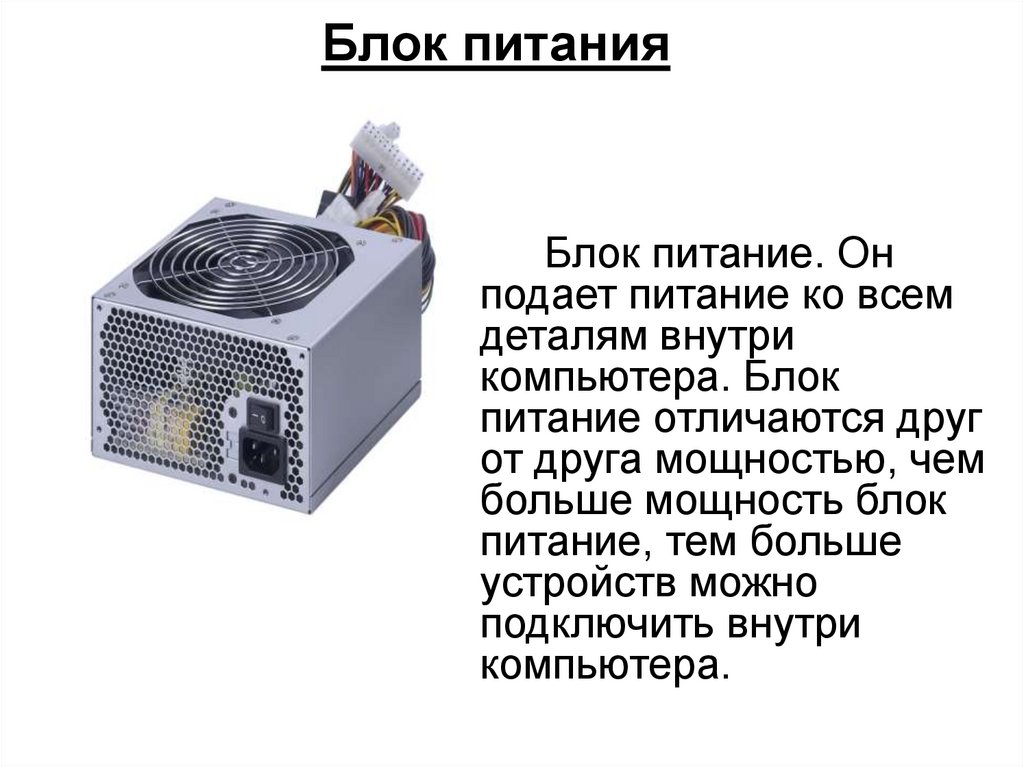

Блок питания
Блок питание. Он
подает питание ко всем
деталям внутри
компьютера. Блок
питание отличаются друг
от друга мощностью, чем
больше мощность блок
питание, тем больше
устройств можно
подключить внутри
компьютера.

27.

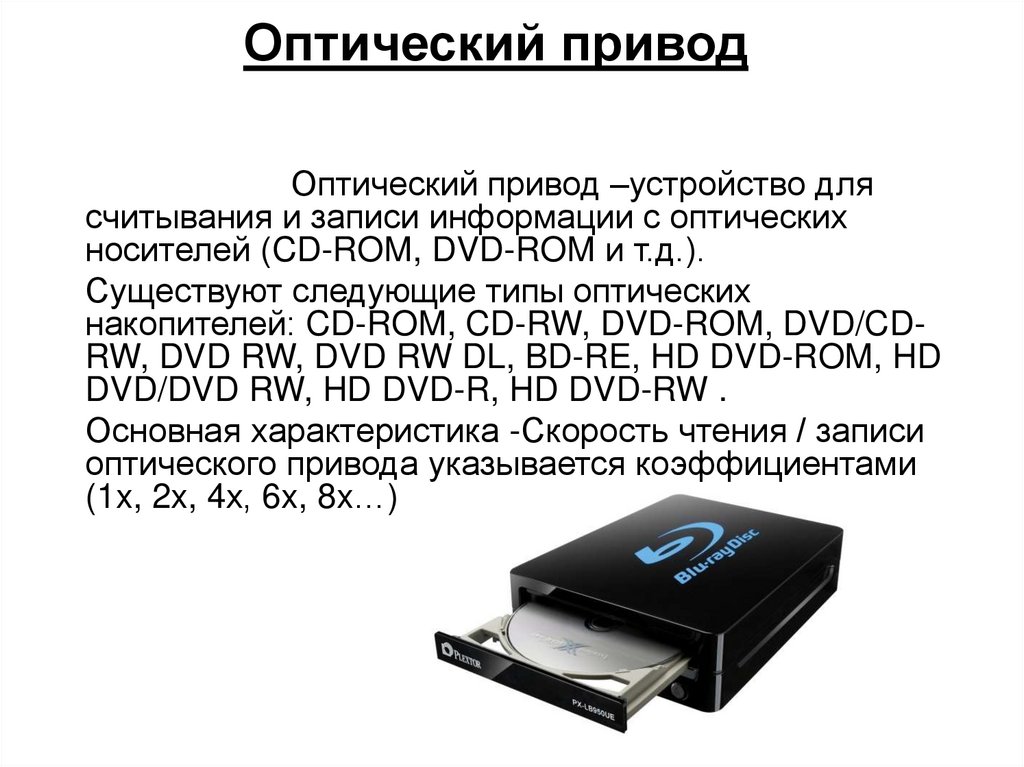

Оптический привод
Оптический привод –устройство для
считывания и записи информации с оптических
носителей (CD-ROM, DVD-ROM и т.д.).
Существуют следующие типы оптических
накопителей: CD-ROM, CD-RW, DVD-ROM, DVD/CDRW, DVD RW, DVD RW DL, BD-RE, HD DVD-ROM, HD
DVD/DVD RW, HD DVD-R, HD DVD-RW .
Основная характеристика -Скорость чтения / записи
оптического привода указывается коэффициентами
(1x, 2x, 4х, 6x, 8x…)

28.

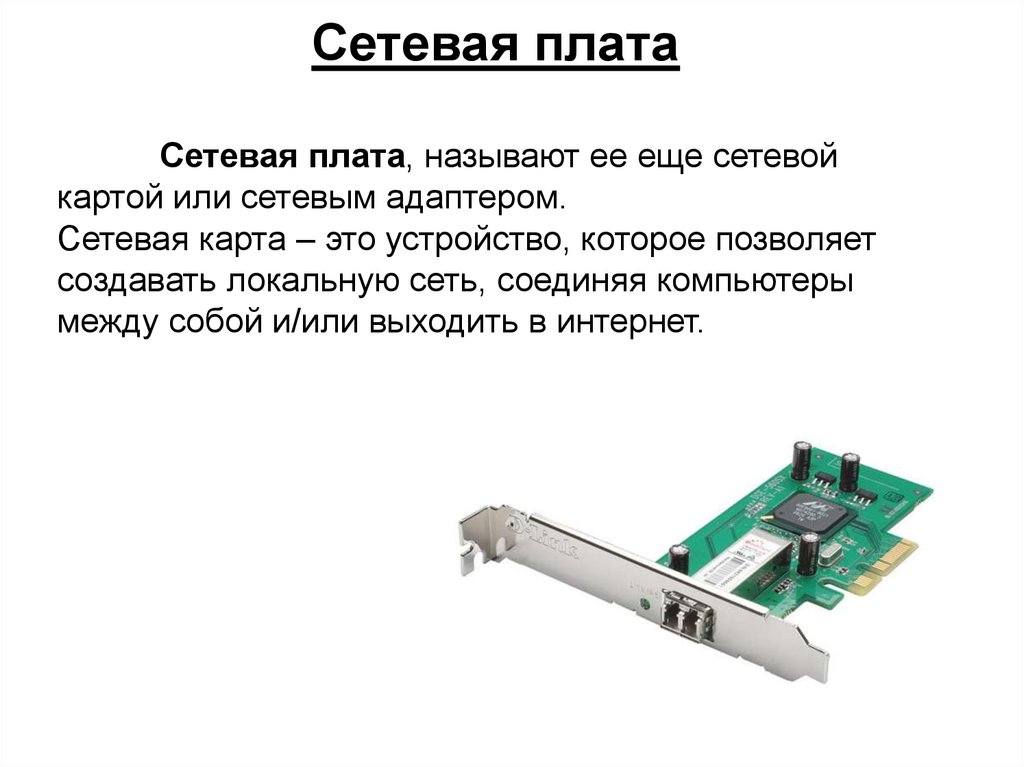

Сетевая плата
Сетевая плата, называют ее еще сетевой
картой или сетевым адаптером.
Сетевая карта – это устройство, которое позволяет
создавать локальную сеть, соединяя компьютеры
между собой и/или выходить в интернет.

29.

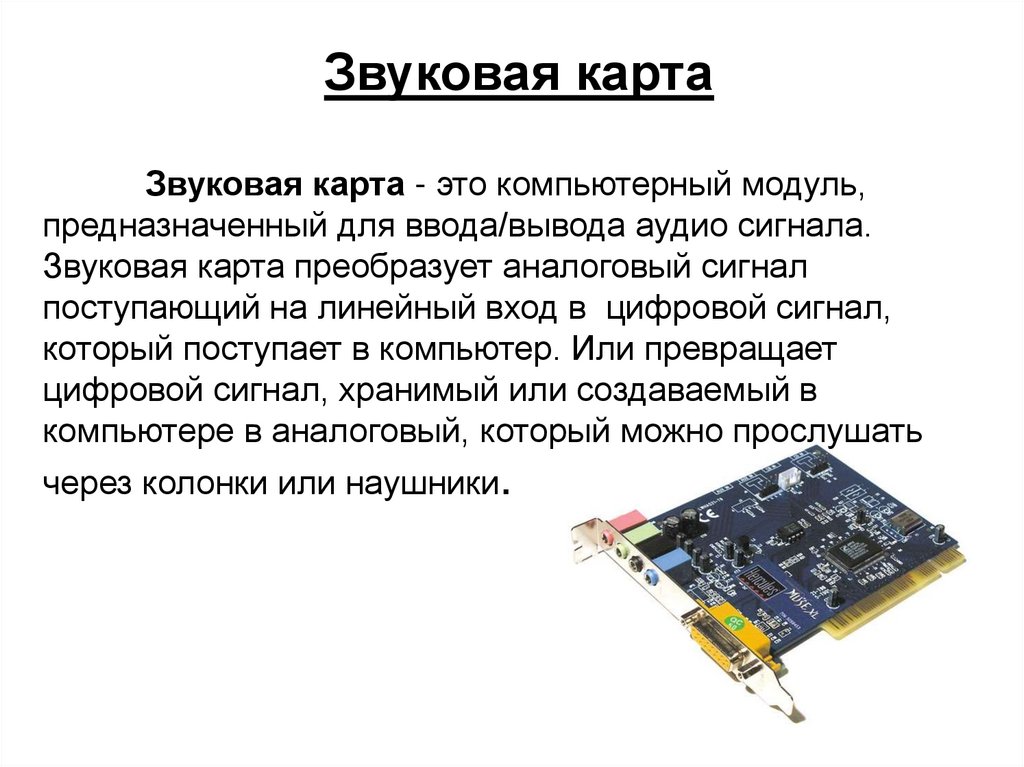

Звуковая карта
Звуковая карта - это компьютерный модуль,
предназначенный для ввода/вывода аудио сигнала.
Звуковая карта преобразует аналоговый сигнал
поступающий на линейный вход в цифровой сигнал,
который поступает в компьютер. Или превращает
цифровой сигнал, хранимый или создаваемый в
компьютере в аналоговый, который можно прослушать
через колонки или наушники.

30.

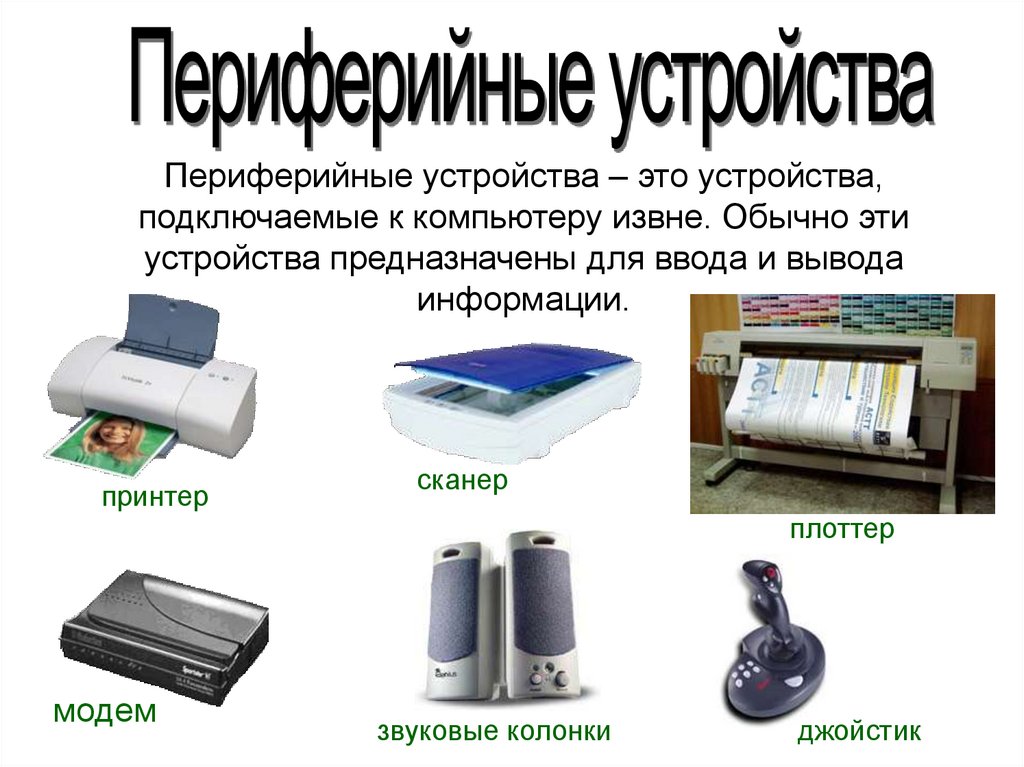

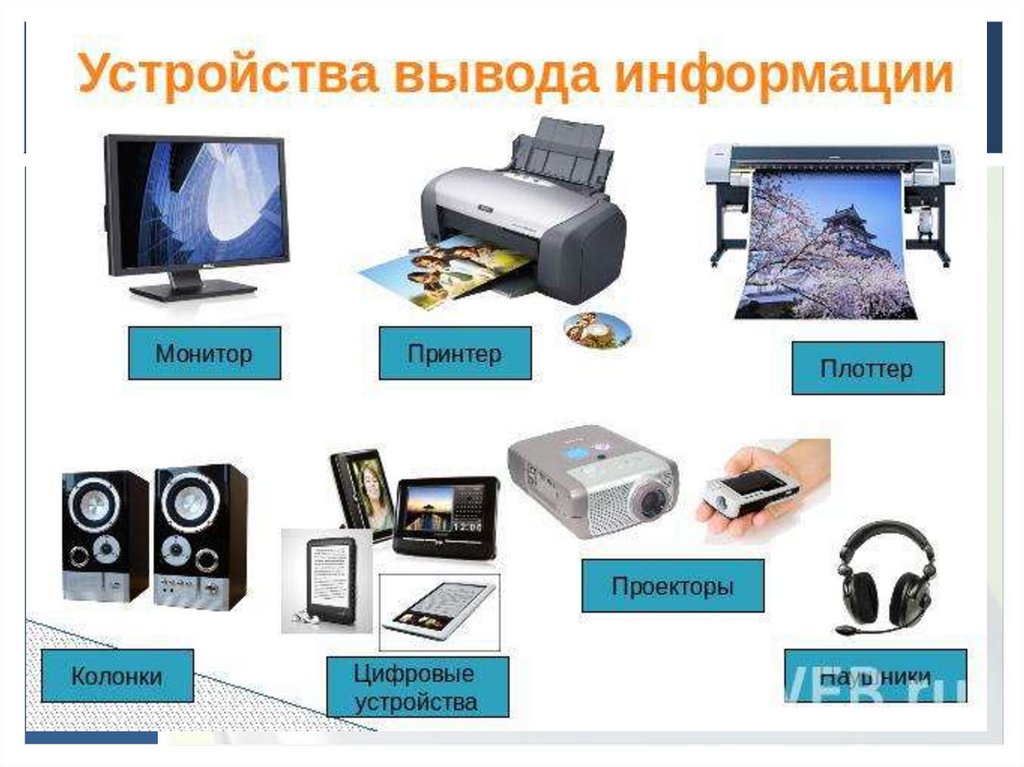

Периферийные устройства – это устройства,
подключаемые к компьютеру извне. Обычно эти
устройства предназначены для ввода и вывода
информации.
принтер
сканер
плоттер
модем
звуковые колонки
джойстик
