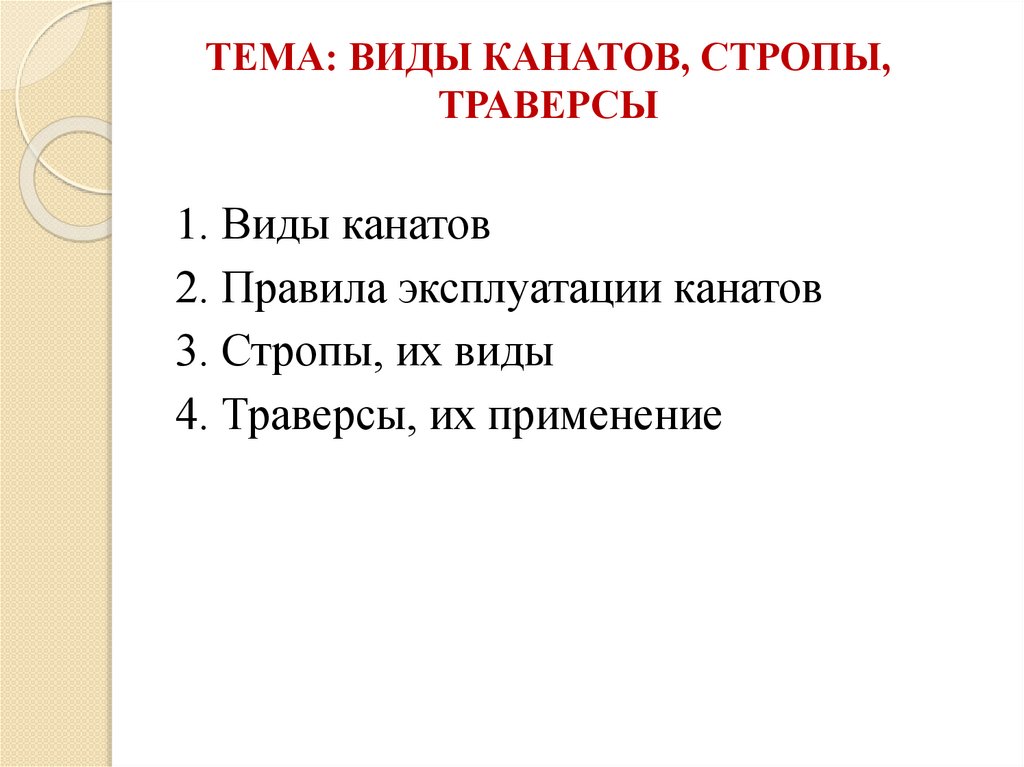

2. ТЕМА: ВИДЫ КАНАТОВ, СТРОПЫ, ТРАВЕРСЫ

ТЕМА: ВИДЫ КАНАТОВ, СТРОПЫ,
ТРАВЕРСЫ
1. Виды канатов
2. Правила эксплуатации канатов
3. Стропы, их виды
4. Траверсы, их применение

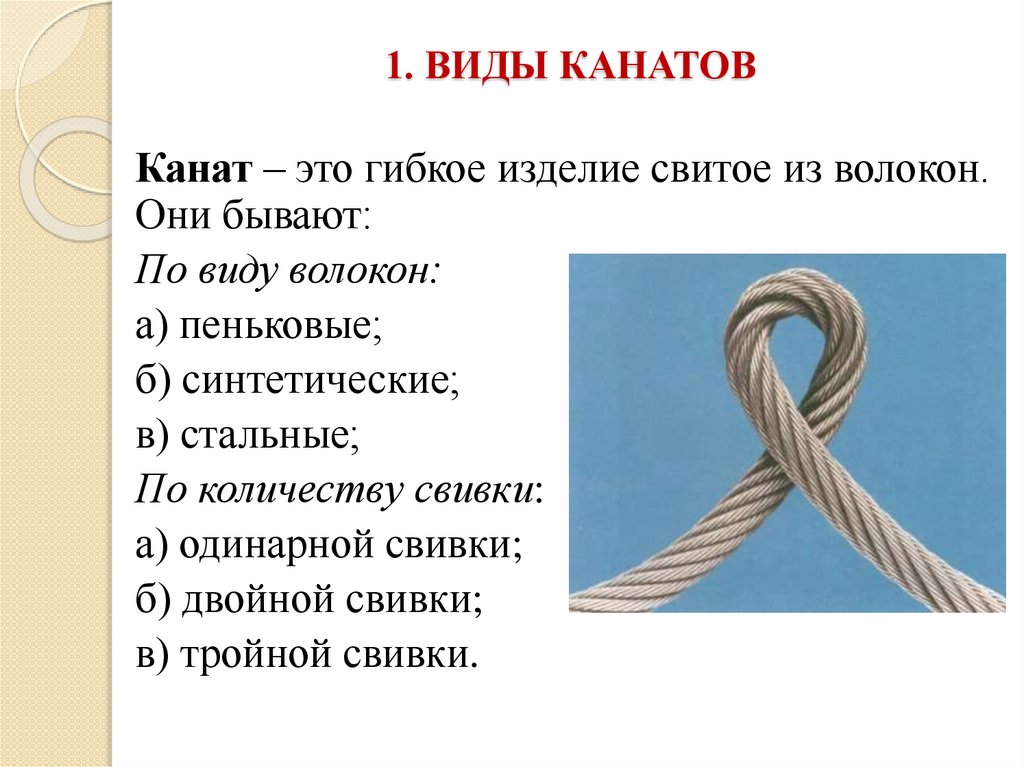

3. 1. ВИДЫ КАНАТОВ

Канат – это гибкое изделие свитое из волокон.
Они бывают:
По виду волокон:
а) пеньковые;
б) синтетические;
в) стальные;
По количеству свивки:
а) одинарной свивки;
б) двойной свивки;
в) тройной свивки.

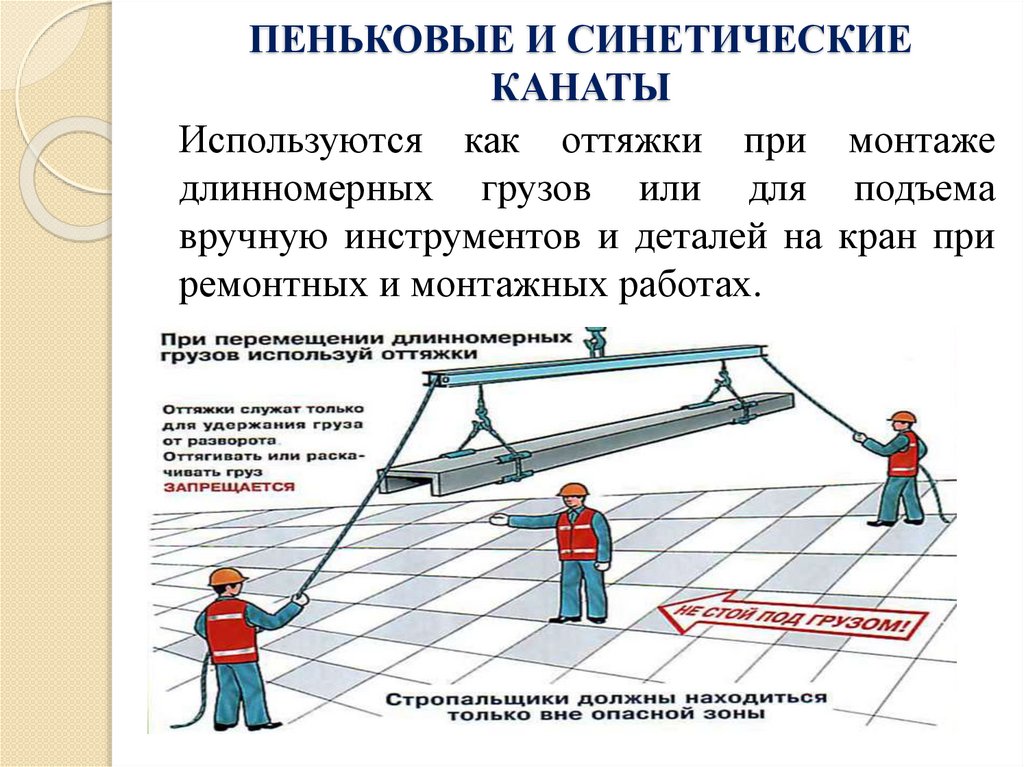

4. ПЕНЬКОВЫЕ И СИНЕТИЧЕСКИЕ КАНАТЫ

Используются как оттяжки при монтаже
длинномерных грузов или для подъема
вручную инструментов и деталей на кран при
ремонтных и монтажных работах.

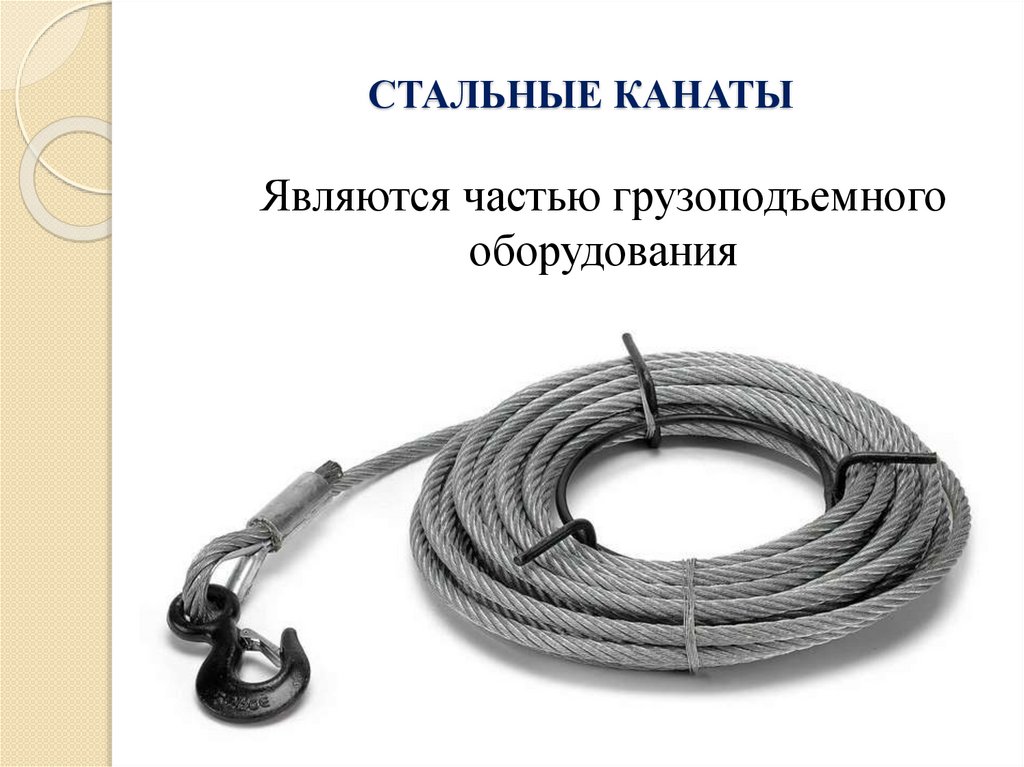

5. СТАЛЬНЫЕ КАНАТЫ

Являются частью грузоподъемного
оборудования

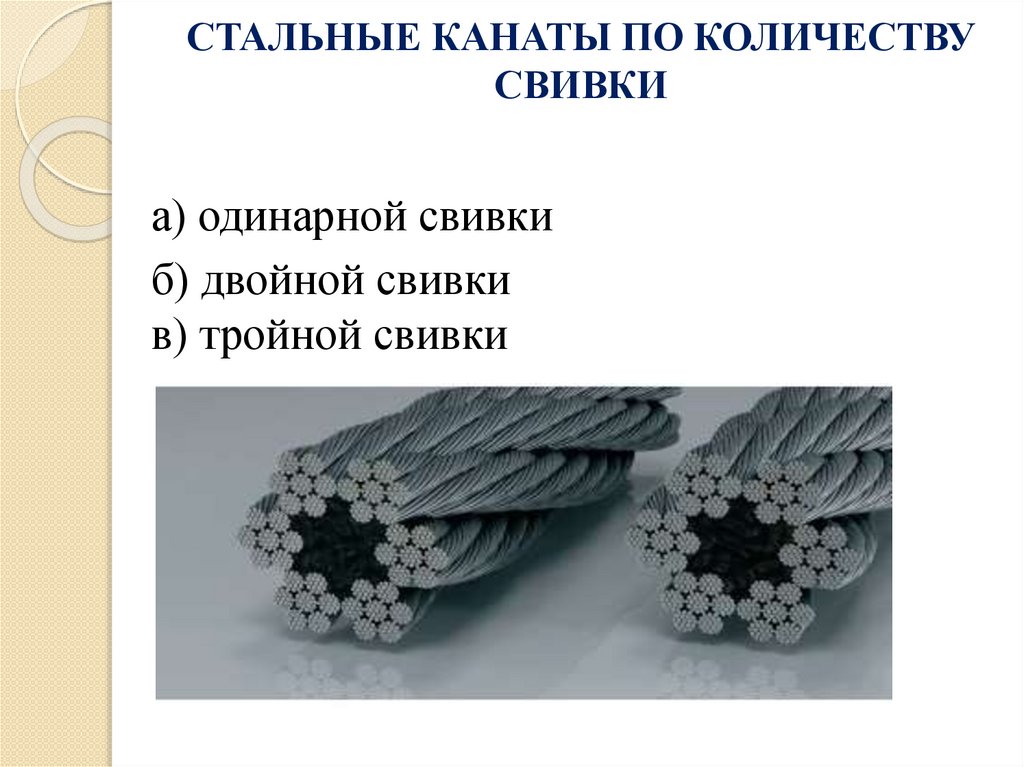

6. СТАЛЬНЫЕ КАНАТЫ ПО КОЛИЧЕСТВУ СВИВКИ

а) одинарной свивки
б) двойной свивки
в) тройной свивки

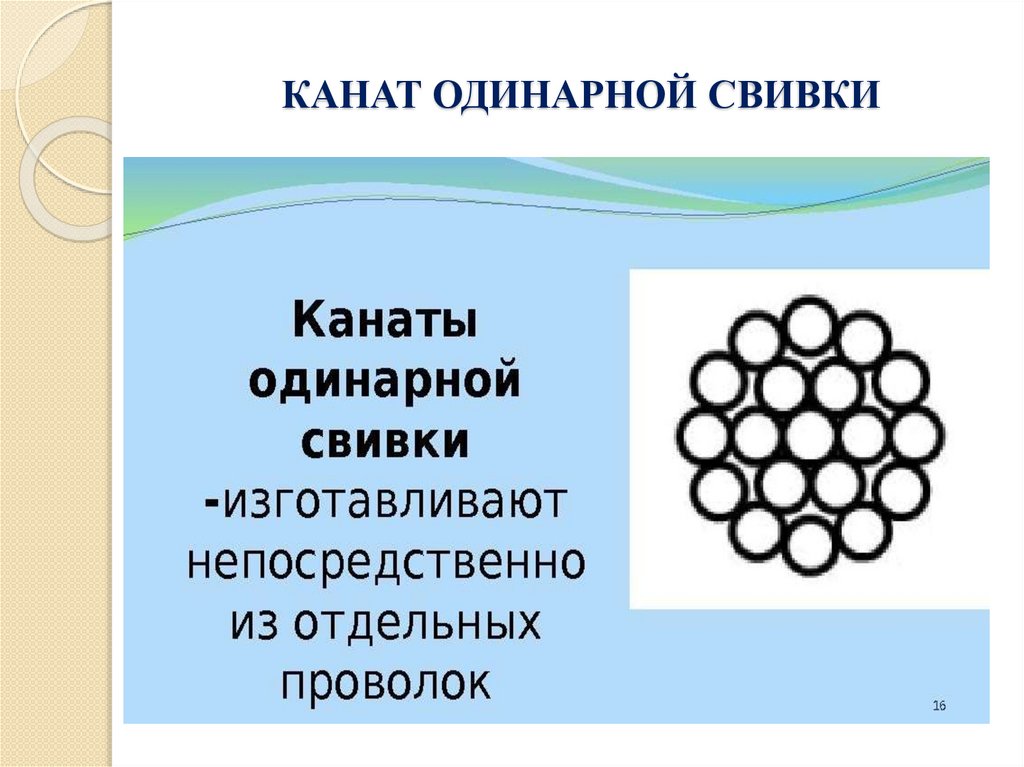

7. КАНАТ ОДИНАРНОЙ СВИВКИ

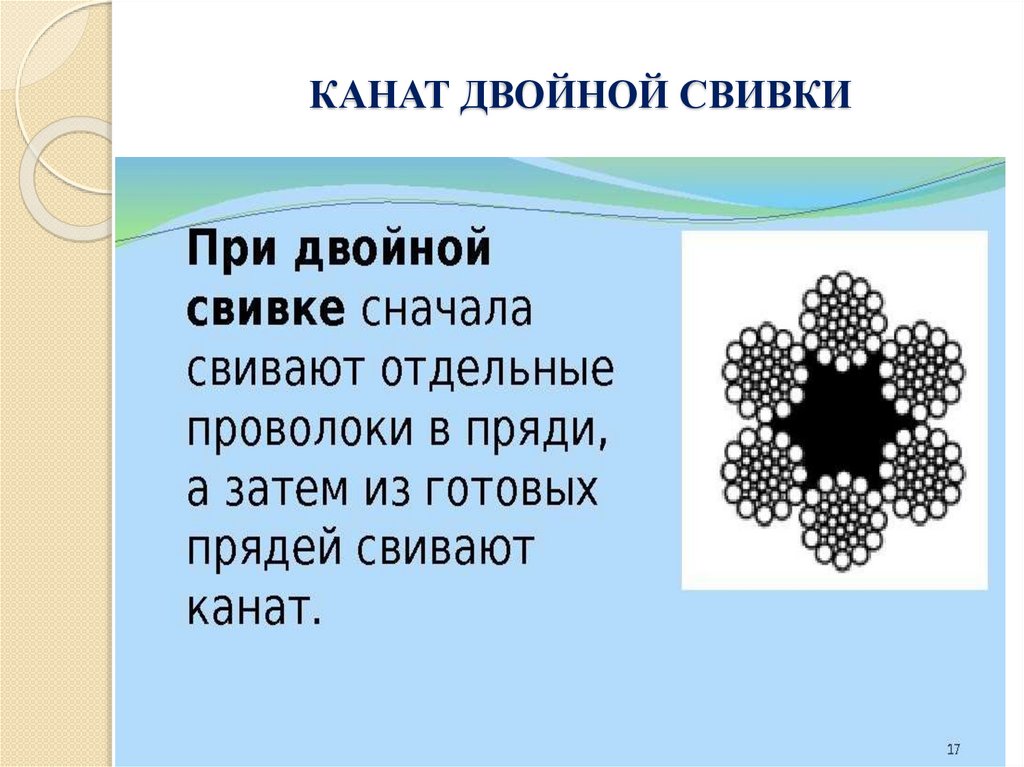

8. КАНАТ ДВОЙНОЙ СВИВКИ

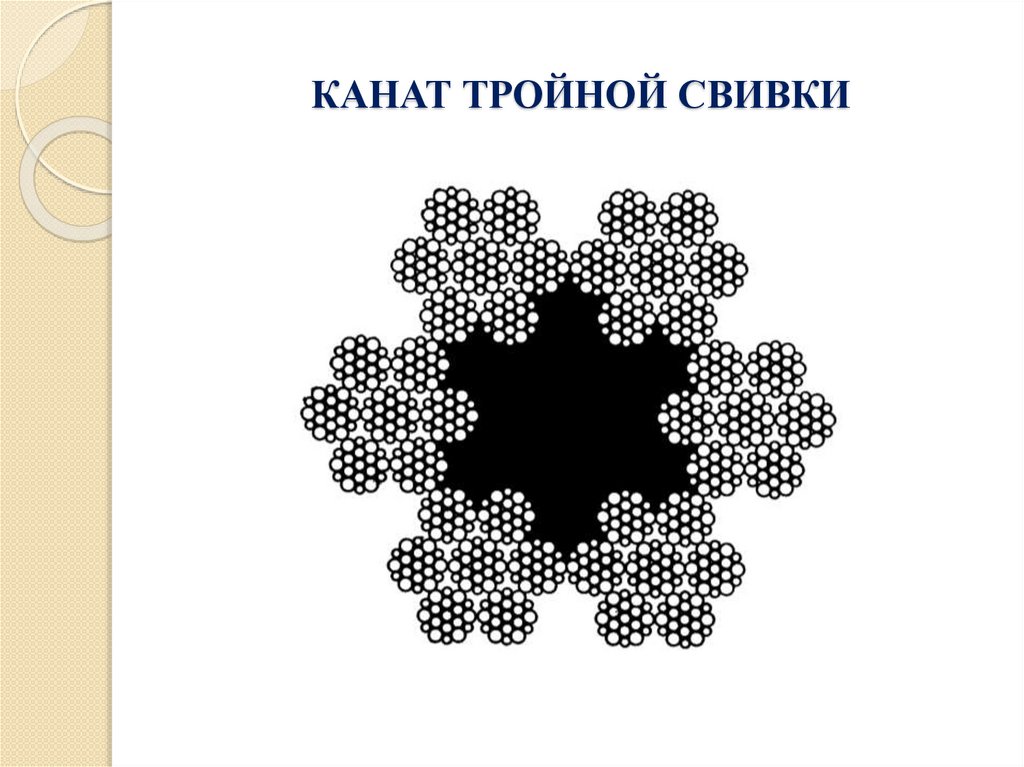

9. КАНАТ ТРОЙНОЙ СВИВКИ

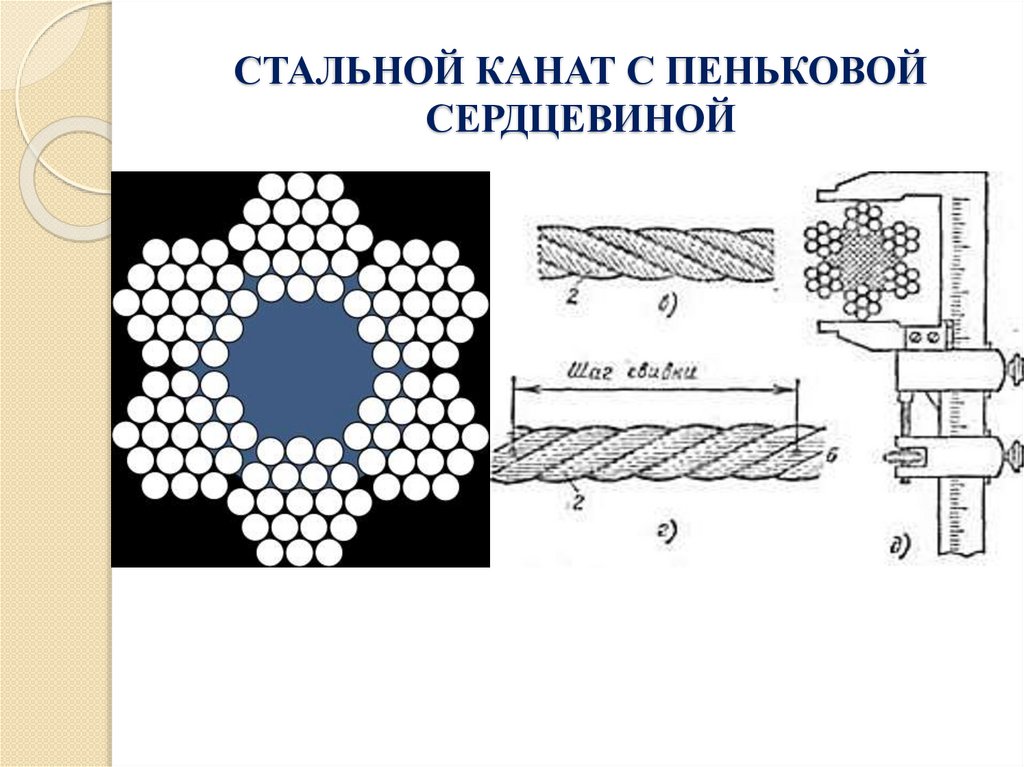

10. СТАЛЬНОЙ КАНАТ С ПЕНЬКОВОЙ СЕРДЦЕВИНОЙ

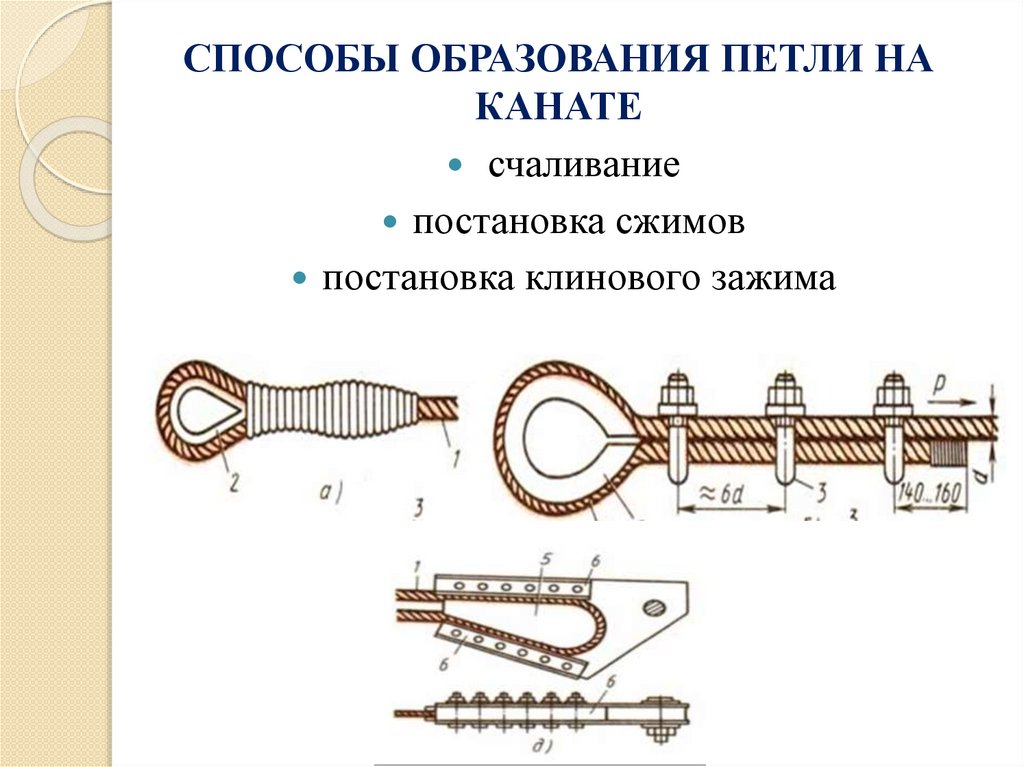

11. СПОСОБЫ ОБРАЗОВАНИЯ ПЕТЛИ НА КАНАТЕ

счаливание
постановка сжимов
постановка клинового зажима

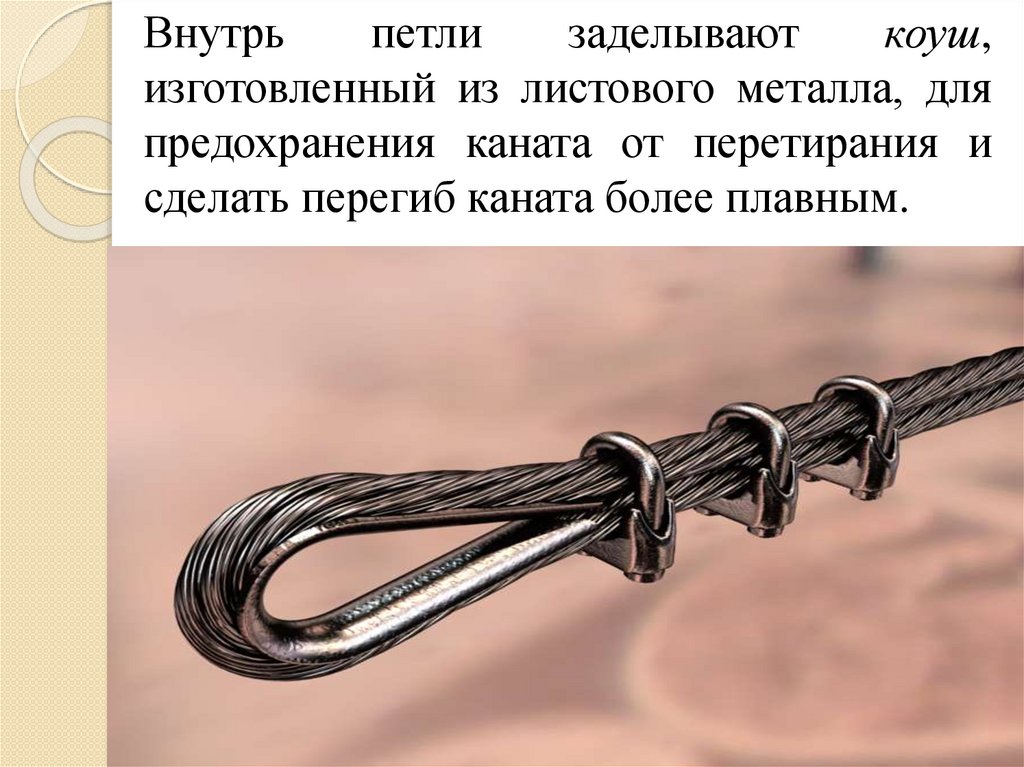

12.

Внутрь
петли
заделывают
коуш,
изготовленный из листового металла, для
предохранения каната от перетирания и
сделать перегиб каната более плавным.

13. 2. ПРАВИЛА ЭКСПЛУАТАЦИИ КАНАТОВ

периодически осматривать
своевременно выявлять поверхностный износ,
разрывы или вспучивание прядей и проволок,
образование петель и узлов.
следить за тем, чтобы не было изломов, барашков,
обрывов прядей, узлов
коуши не должны выпадать из петель
бракуют канаты по числу обрывов проволок на длине
одного шага свивки в соответствии с действующими
нормами
канаты ежемесячно смазывать
хранить канаты следует в сухом закрытом помещении
при длительном хранении канаты не реже чем через 6
месяцев осматривают и смазывают

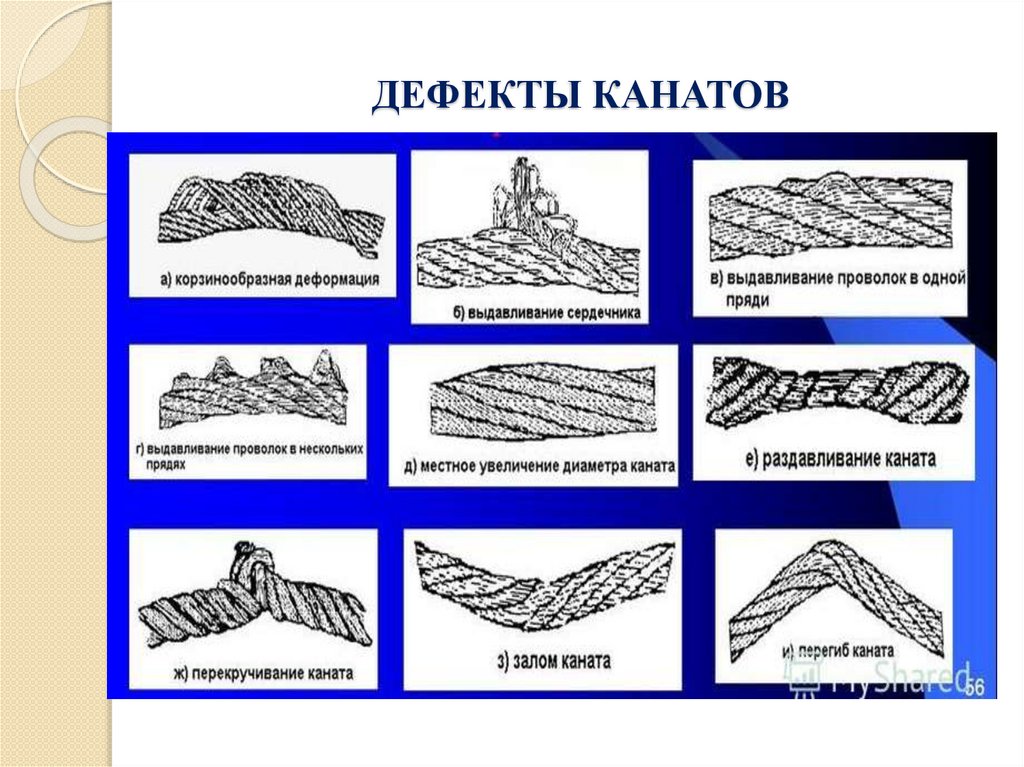

14. ДЕФЕКТЫ КАНАТОВ

15. 3. СТРОПЫ, ИХ ВИДЫ

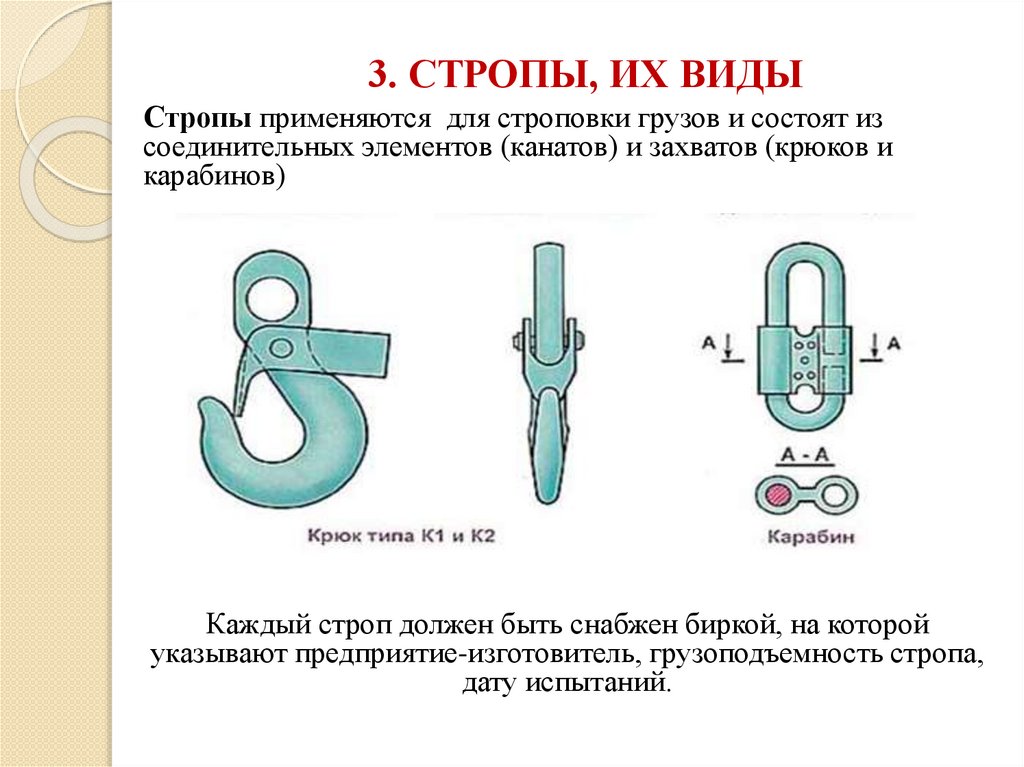

Стропы применяются для строповки грузов и состоят из
соединительных элементов (канатов) и захватов (крюков и
карабинов)
Каждый строп должен быть снабжен биркой, на которой
указывают предприятие-изготовитель, грузоподъемность стропа,
дату испытаний.

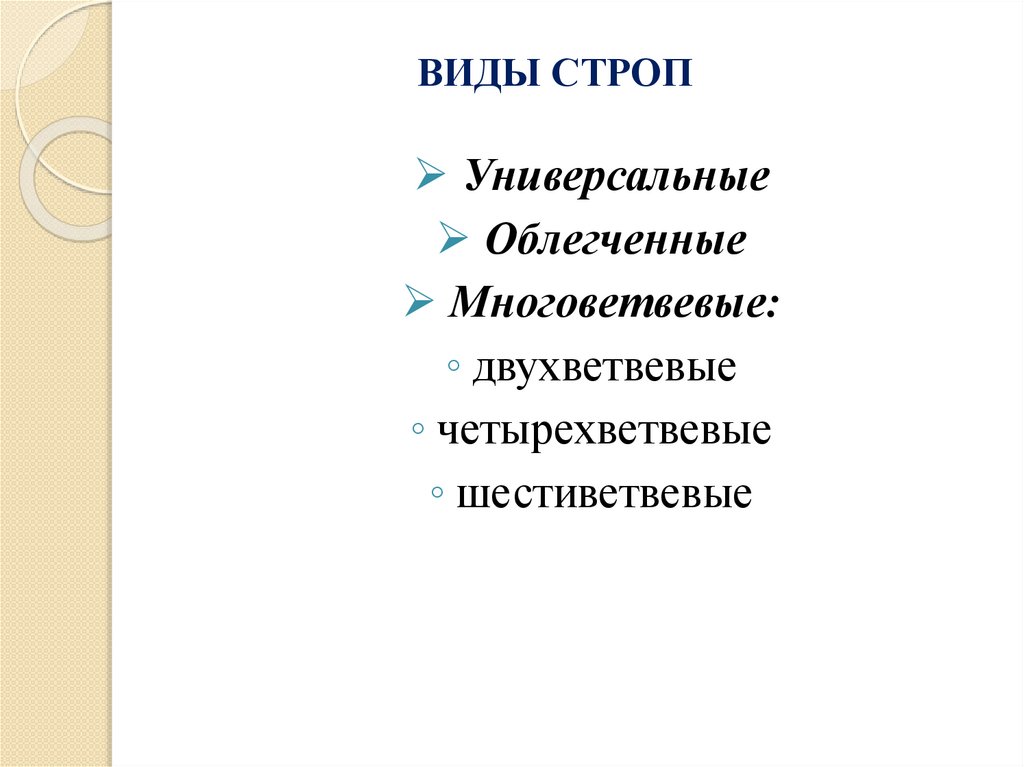

16. ВИДЫ СТРОП

Универсальные
Облегченные
Многоветвевые:
◦ двухветвевые
◦ четырехветвевые
◦ шестиветвевые

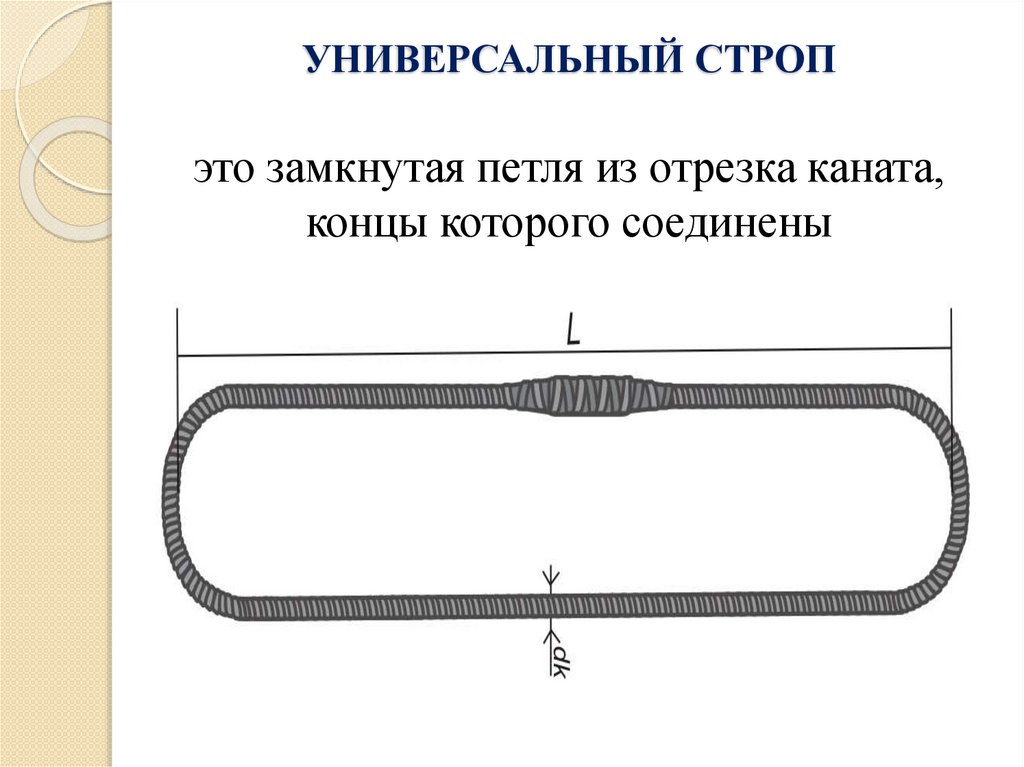

17. УНИВЕРСАЛЬНЫЙ СТРОП

это замкнутая петля из отрезка каната,
концы которого соединены

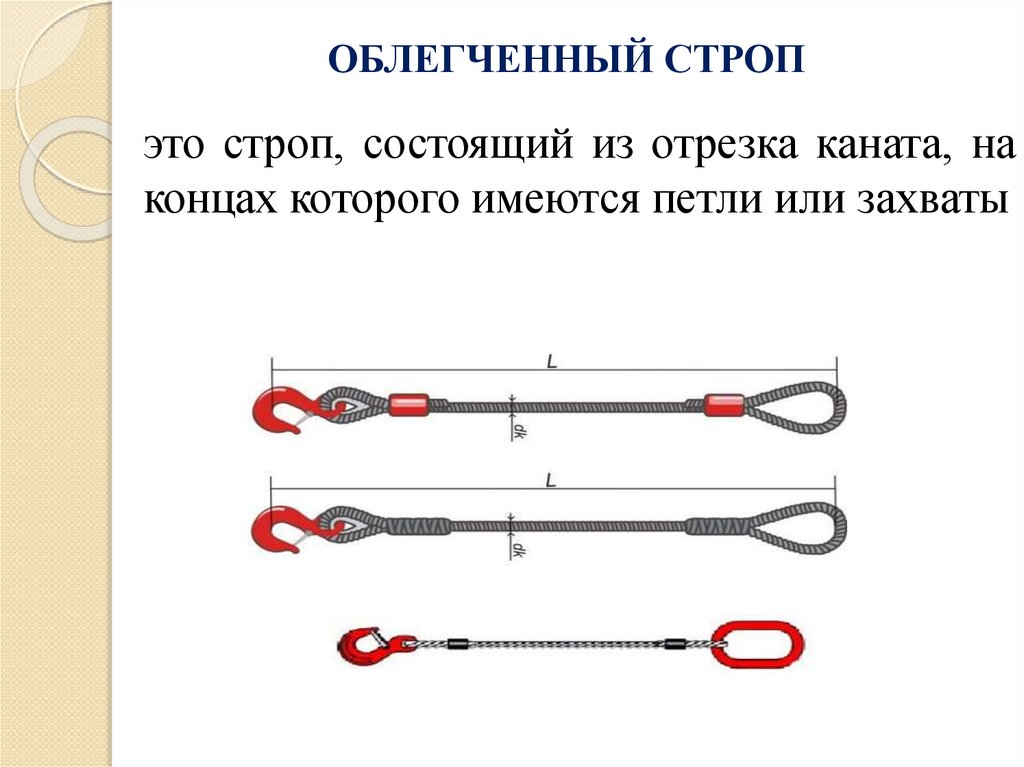

18. ОБЛЕГЧЕННЫЙ СТРОП

это строп, состоящий из отрезка каната, на
концах которого имеются петли или захваты

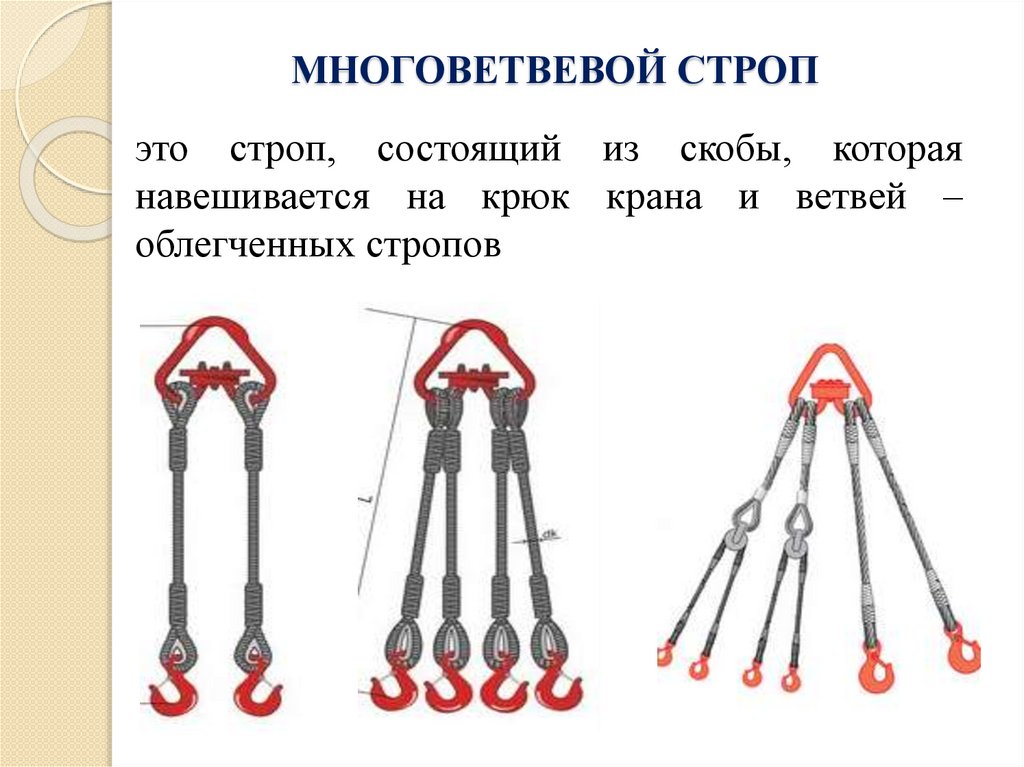

19. МНОГОВЕТВЕВОЙ СТРОП

это строп, состоящий из скобы, которая
навешивается на крюк крана и ветвей –
облегченных стропов

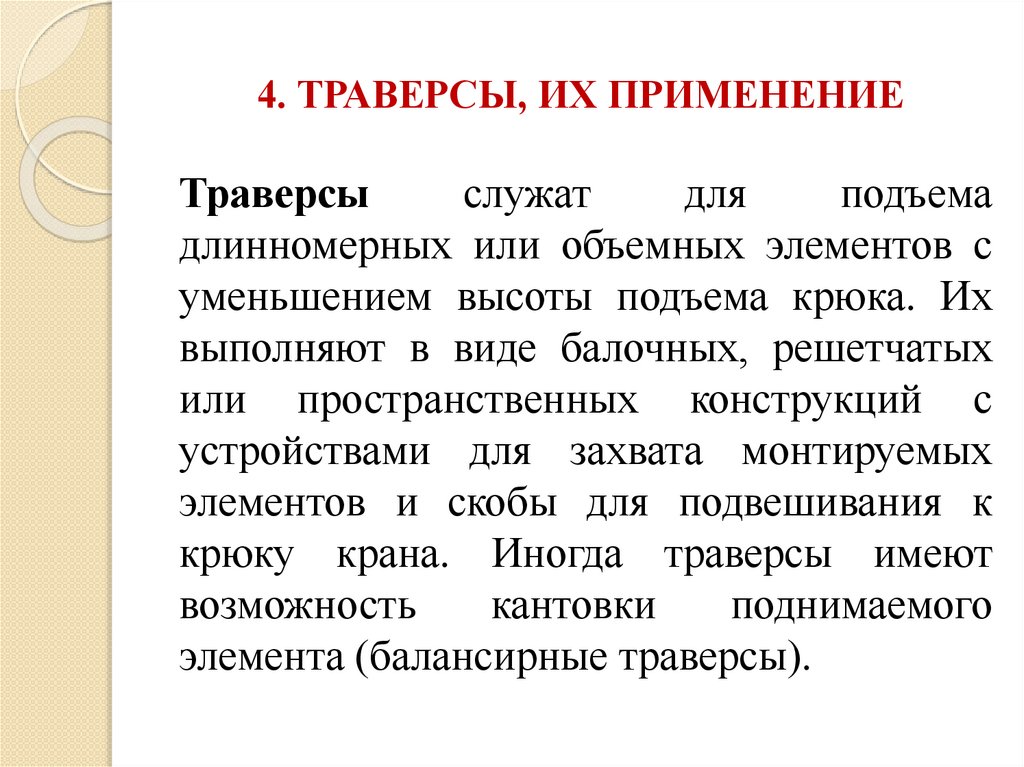

20. 4. ТРАВЕРСЫ, ИХ ПРИМЕНЕНИЕ

Траверсы
служат
для
подъема
длинномерных или объемных элементов с
уменьшением высоты подъема крюка. Их
выполняют в виде балочных, решетчатых
или пространственных конструкций с
устройствами для захвата монтируемых
элементов и скобы для подвешивания к
крюку крана. Иногда траверсы имеют
возможность
кантовки
поднимаемого
элемента (балансирные траверсы).

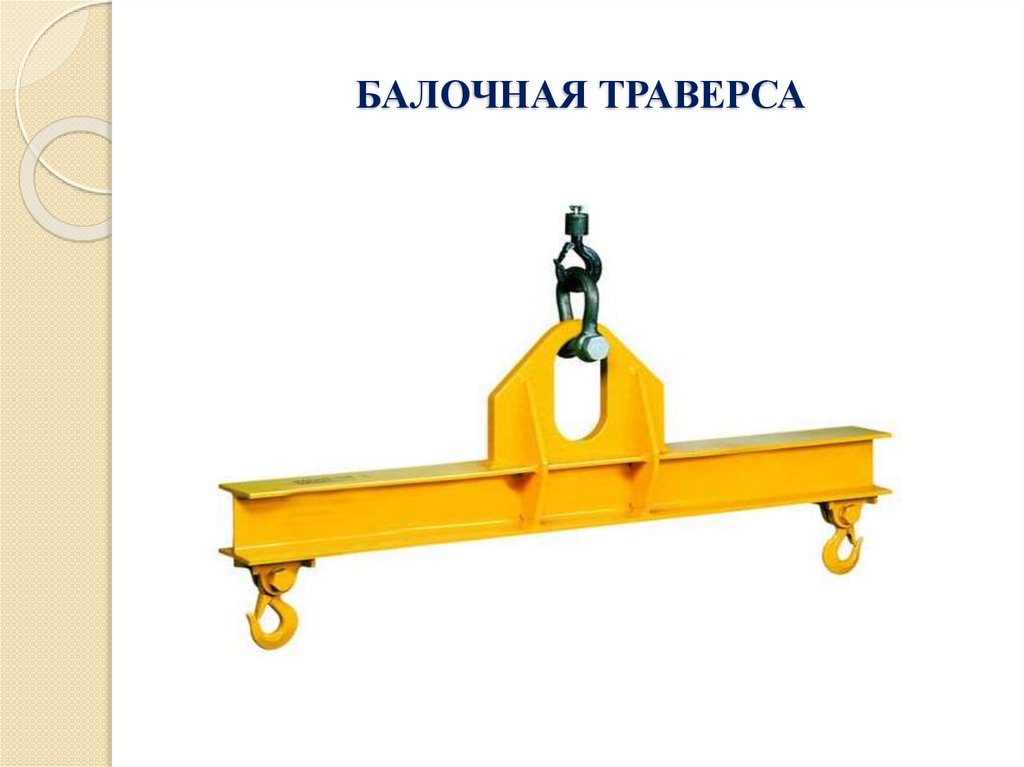

21. БАЛОЧНАЯ ТРАВЕРСА

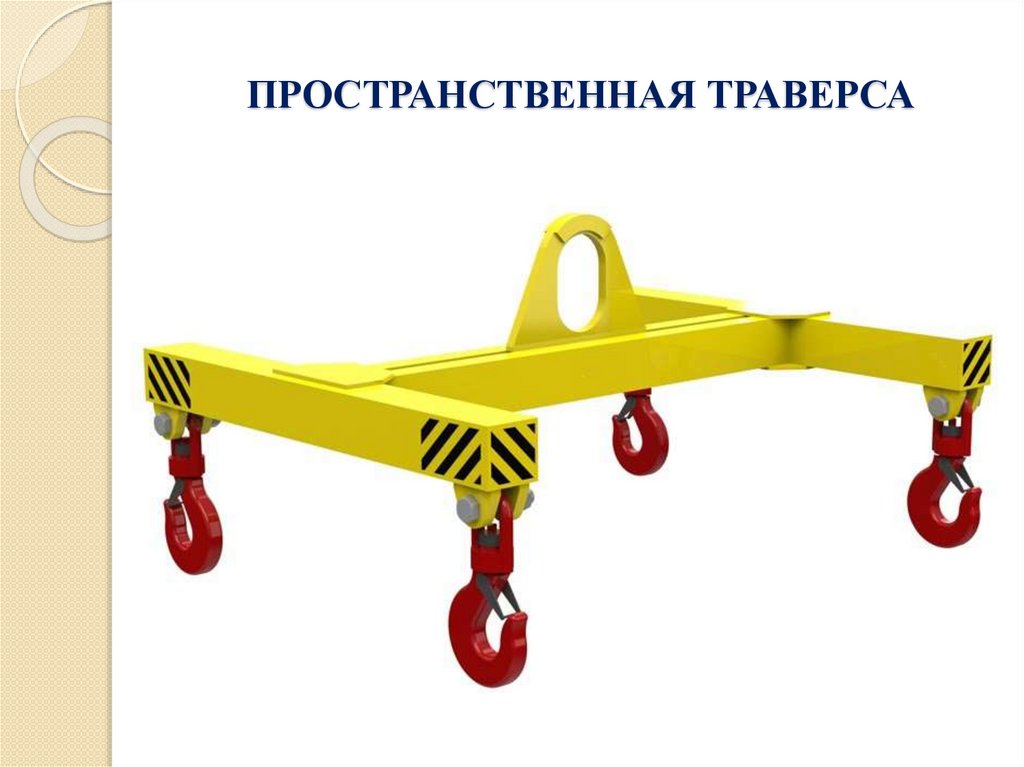

22. ПРОСТРАНСТВЕННАЯ ТРАВЕРСА

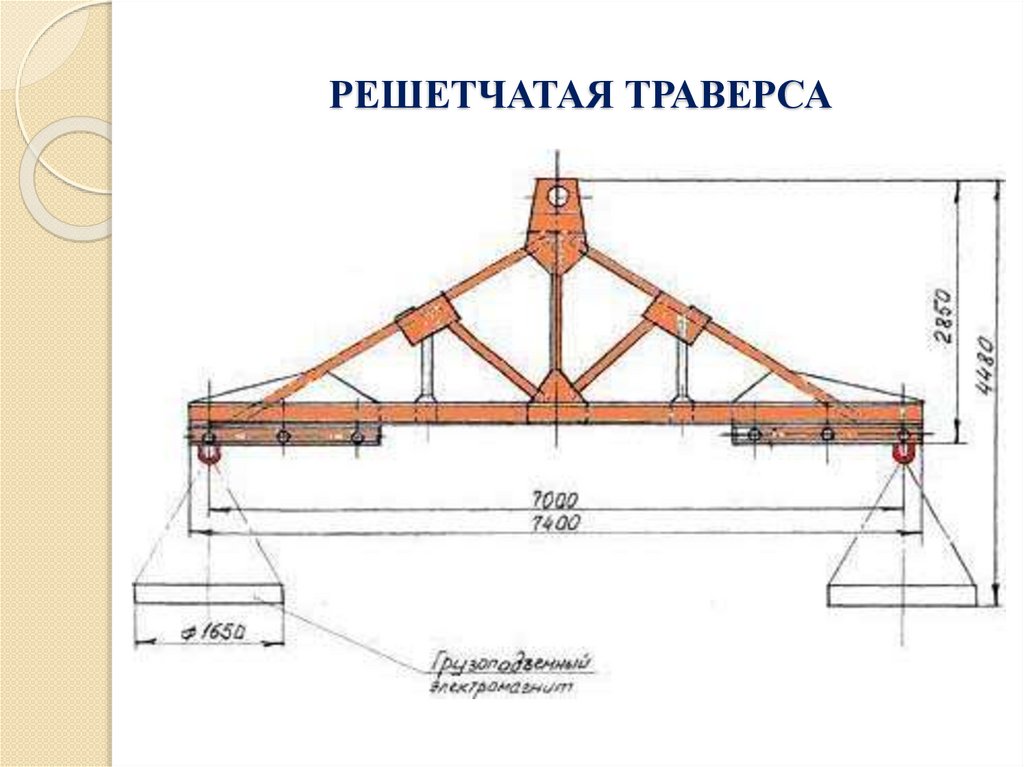

23. РЕШЕТЧАТАЯ ТРАВЕРСА

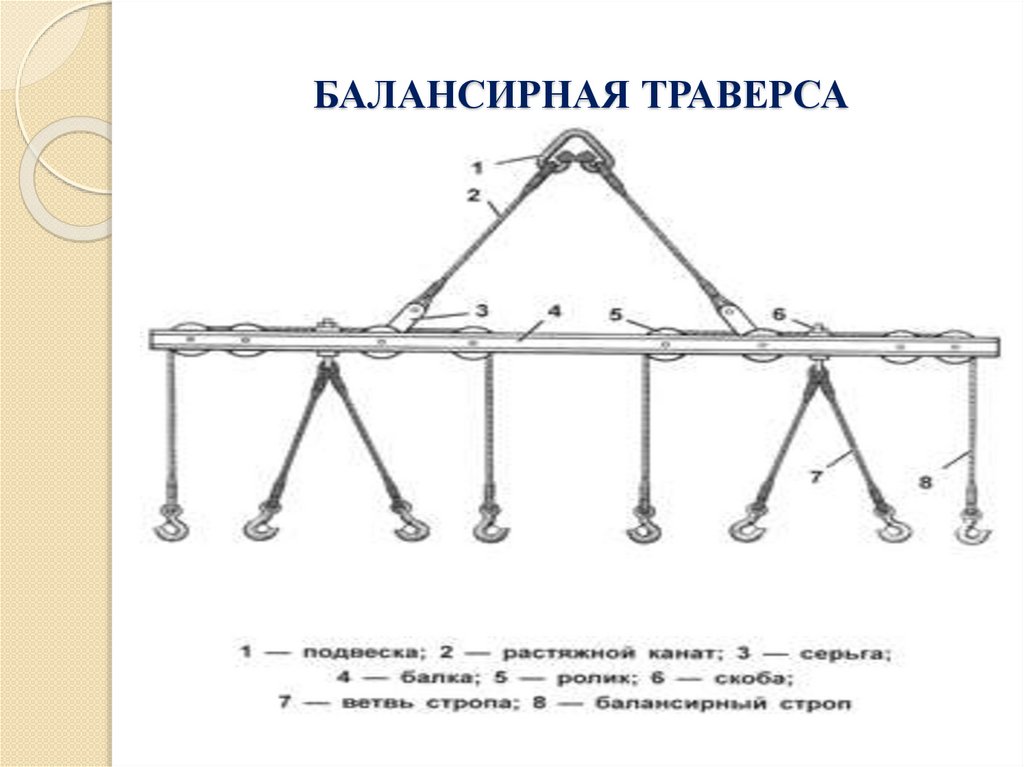

24. БАЛАНСИРНАЯ ТРАВЕРСА

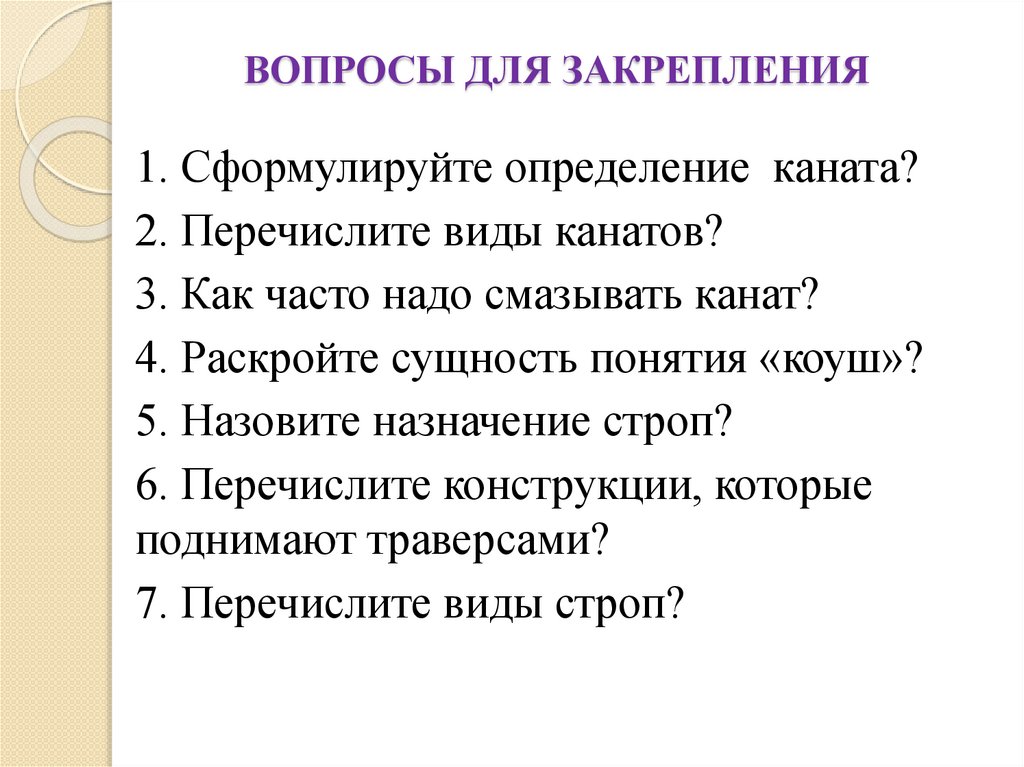

25. ВОПРОСЫ ДЛЯ ЗАКРЕПЛЕНИЯ

1. Сформулируйте определение каната?
2. Перечислите виды канатов?
3. Как часто надо смазывать канат?
4. Раскройте сущность понятия «коуш»?
5. Назовите назначение строп?
6. Перечислите конструкции, которые
поднимают траверсами?
7. Перечислите виды строп?

26. «Лестница успеха»

27. ТЕМА: БЛОКИ, ДОМКРАТЫ, РУЧНАЯ ЛЕБЕДКА

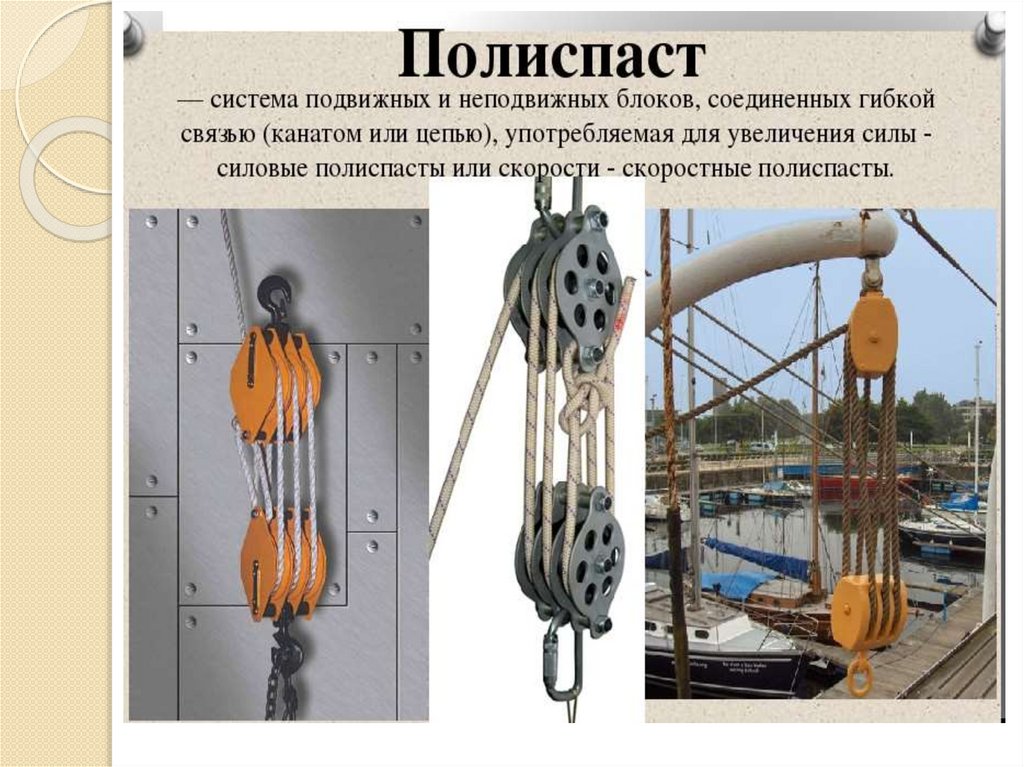

1. Блоки и полиспасты
2. Домкраты
3. Ручная лебедка

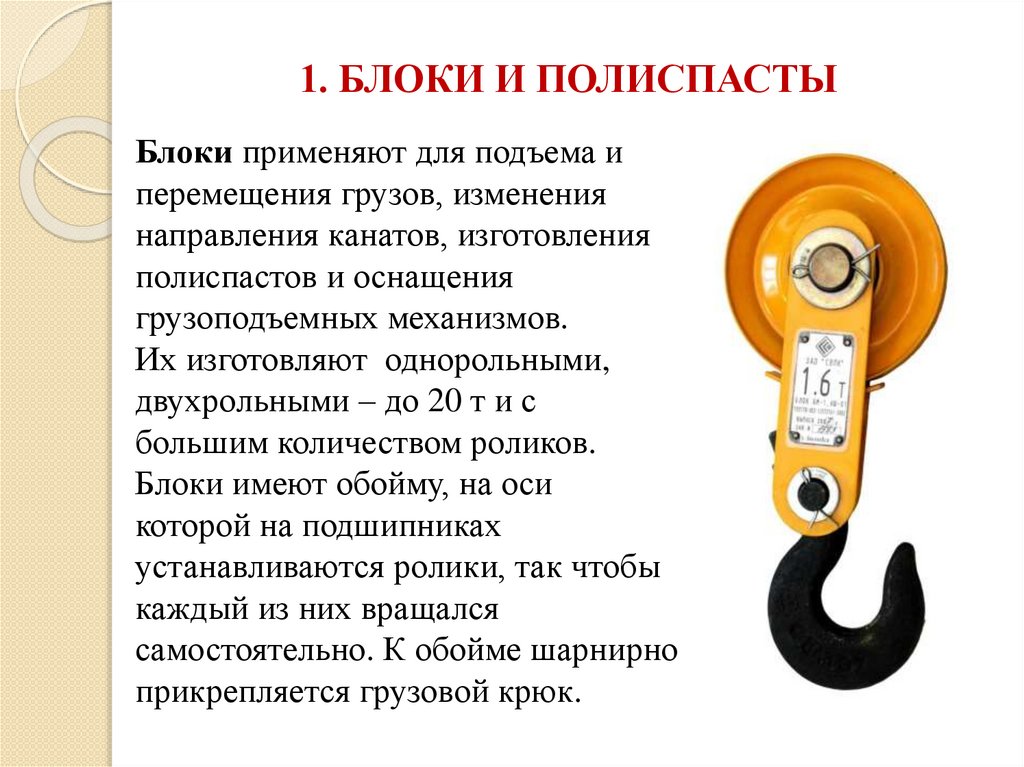

28. 1. БЛОКИ И ПОЛИСПАСТЫ

Блоки применяют для подъема и
перемещения грузов, изменения
направления канатов, изготовления
полиспастов и оснащения
грузоподъемных механизмов.
Их изготовляют однорольными,
двухрольными – до 20 т и с
большим количеством роликов.
Блоки имеют обойму, на оси
которой на подшипниках
устанавливаются ролики, так чтобы
каждый из них вращался
самостоятельно. К обойме шарнирно
прикрепляется грузовой крюк.

29.

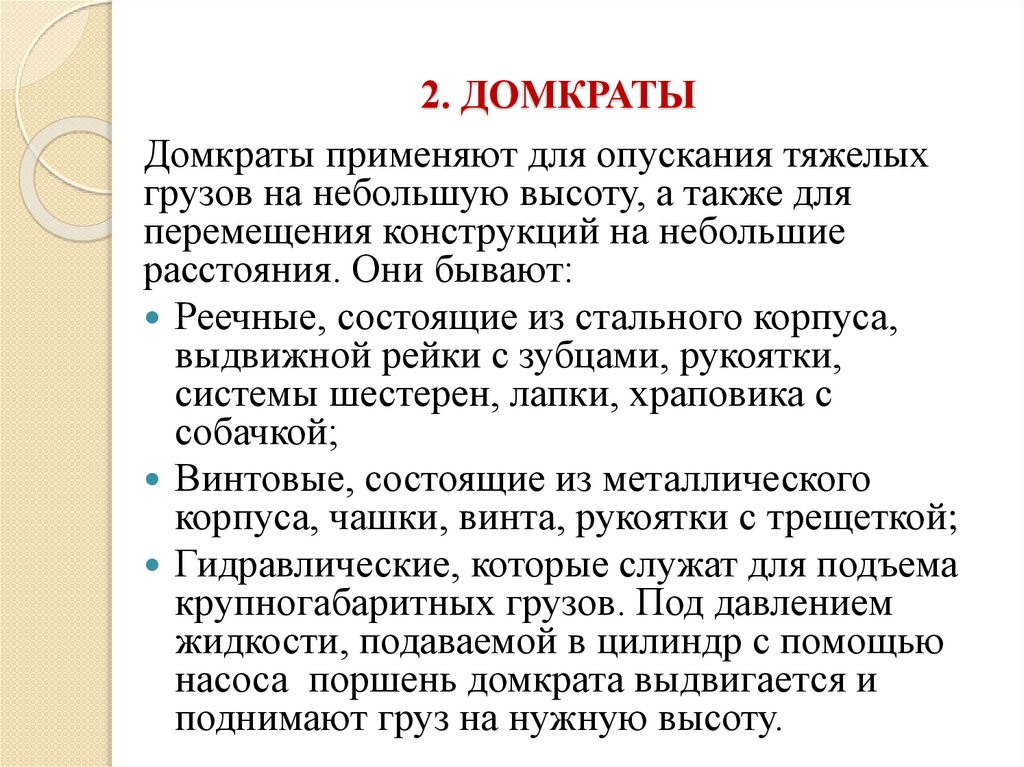

30. 2. ДОМКРАТЫ

Домкраты применяют для опускания тяжелых
грузов на небольшую высоту, а также для
перемещения конструкций на небольшие
расстояния. Они бывают:
Реечные, состоящие из стального корпуса,
выдвижной рейки с зубцами, рукоятки,
системы шестерен, лапки, храповика с
собачкой;
Винтовые, состоящие из металлического
корпуса, чашки, винта, рукоятки с трещеткой;
Гидравлические, которые служат для подъема
крупногабаритных грузов. Под давлением
жидкости, подаваемой в цилиндр с помощью
насоса поршень домкрата выдвигается и
поднимают груз на нужную высоту.

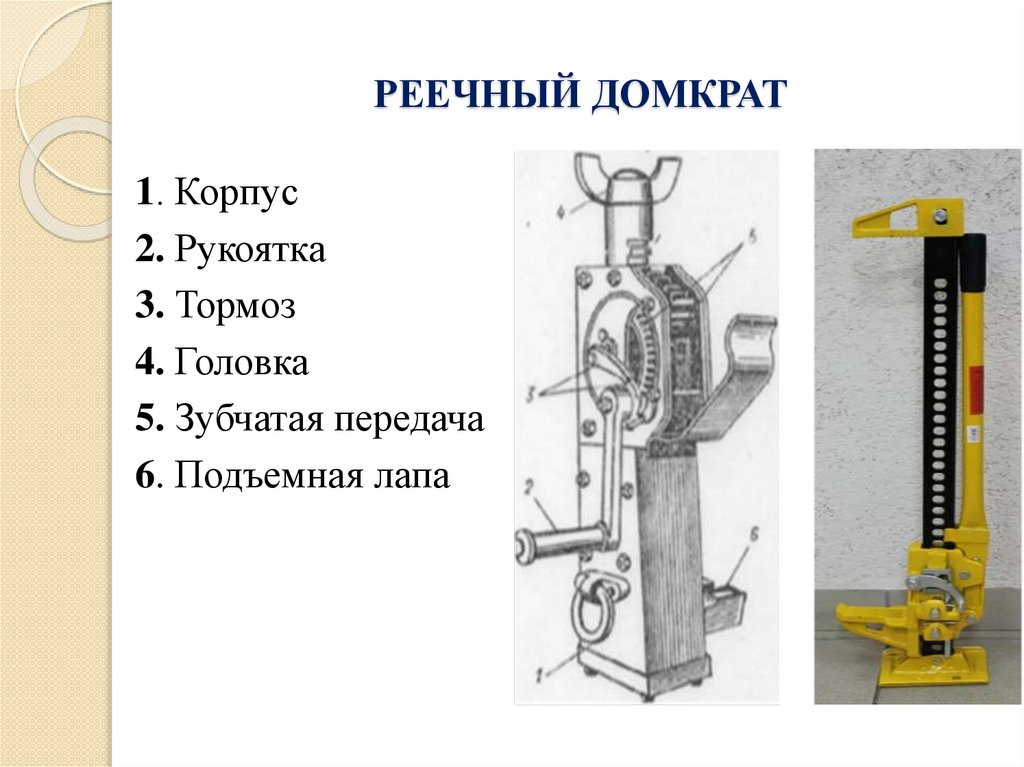

31. РЕЕЧНЫЙ ДОМКРАТ

1. Корпус
2. Рукоятка
3. Тормоз
4. Головка
5. Зубчатая передача
6. Подъемная лапа

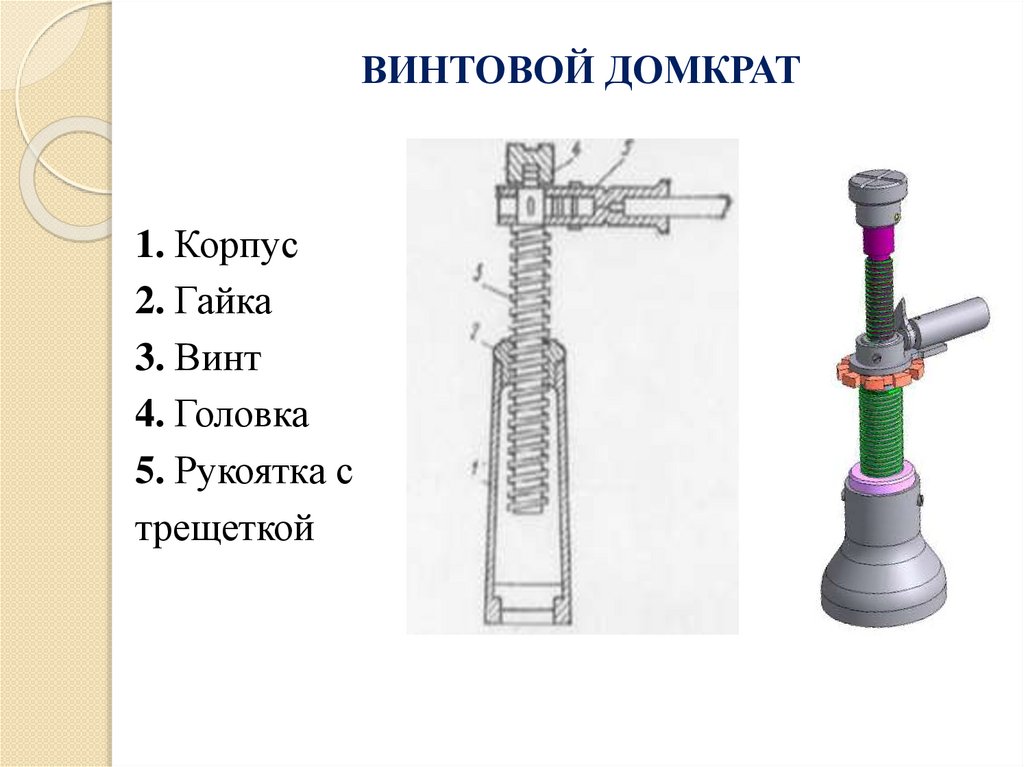

32. ВИНТОВОЙ ДОМКРАТ

1. Корпус
2. Гайка
3. Винт
4. Головка
5. Рукоятка с
трещеткой

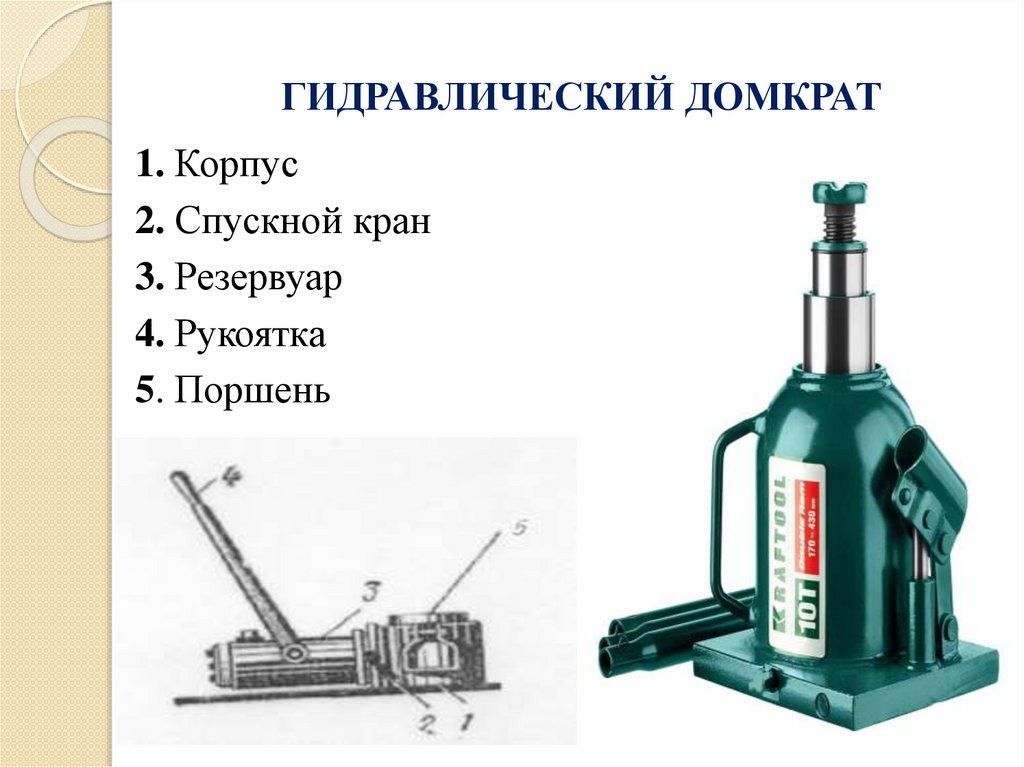

33. ГИДРАВЛИЧЕСКИЙ ДОМКРАТ

1. Корпус
2. Спускной кран
3. Резервуар
4. Рукоятка
5. Поршень

34. 3. РУЧНАЯ ЛЕБЕДКА

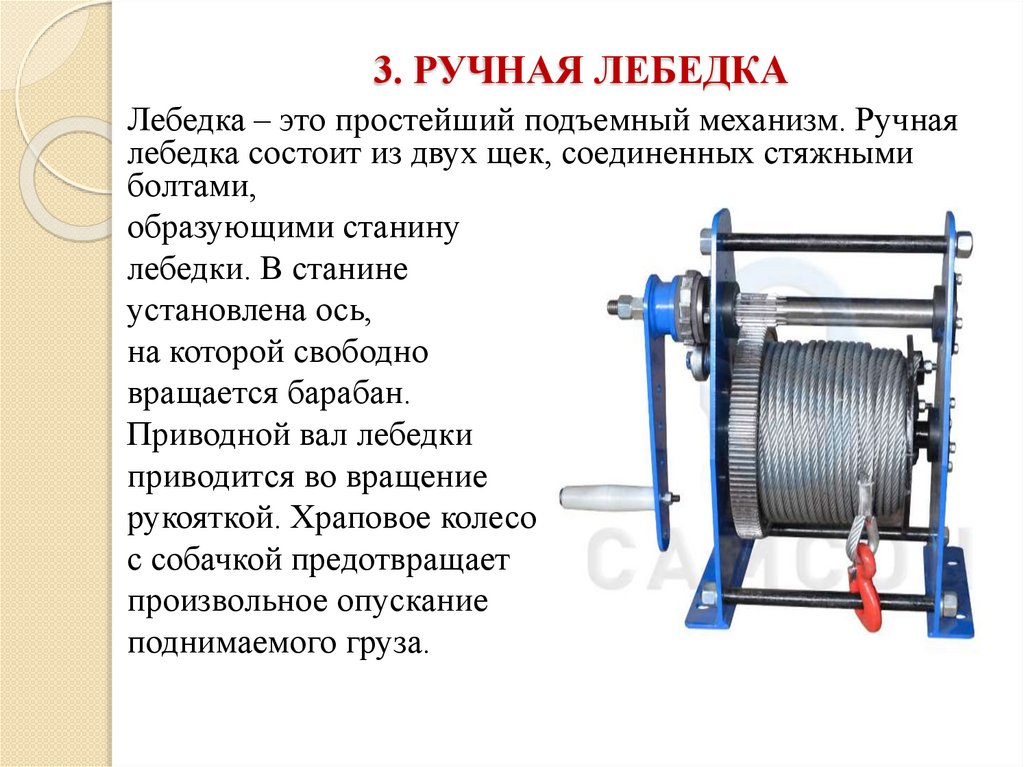

Лебедка – это простейший подъемный механизм. Ручная
лебедка состоит из двух щек, соединенных стяжными
болтами,
образующими станину
лебедки. В станине
установлена ось,
на которой свободно
вращается барабан.
Приводной вал лебедки
приводится во вращение
рукояткой. Храповое колесо
с собачкой предотвращает
произвольное опускание
поднимаемого груза.

35. УСТРОЙСТВО ЛЕБЕДКИ

1. Станина
2. Ленточный тормоз
3. Рукоятка
4. Зубчатая передача
5. Собачка
6. Храповик
7. Барабан

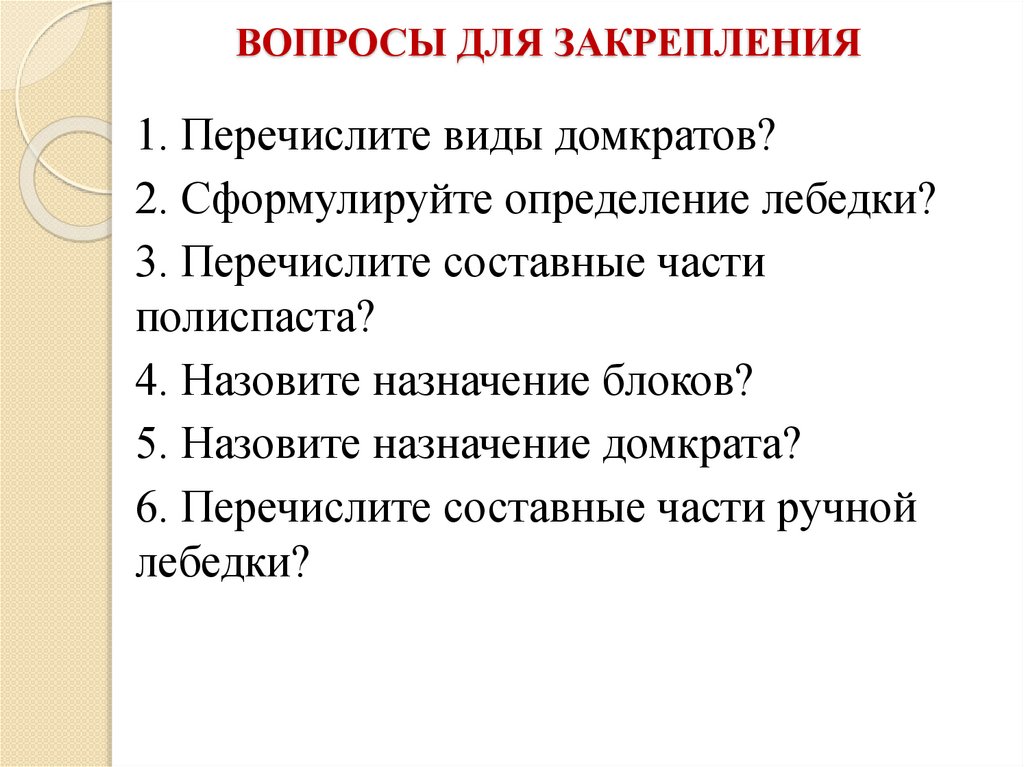

36. ВОПРОСЫ ДЛЯ ЗАКРЕПЛЕНИЯ

1. Перечислите виды домкратов?
2. Сформулируйте определение лебедки?
3. Перечислите составные части
полиспаста?
4. Назовите назначение блоков?
5. Назовите назначение домкрата?
6. Перечислите составные части ручной
лебедки?
