Нормативные документы при работе с керамогранитом и плиткой. ГОСТы для использования в работе

1. Нормативные документы при работе с керамогранитом и плиткой

ГОСТы, ISO

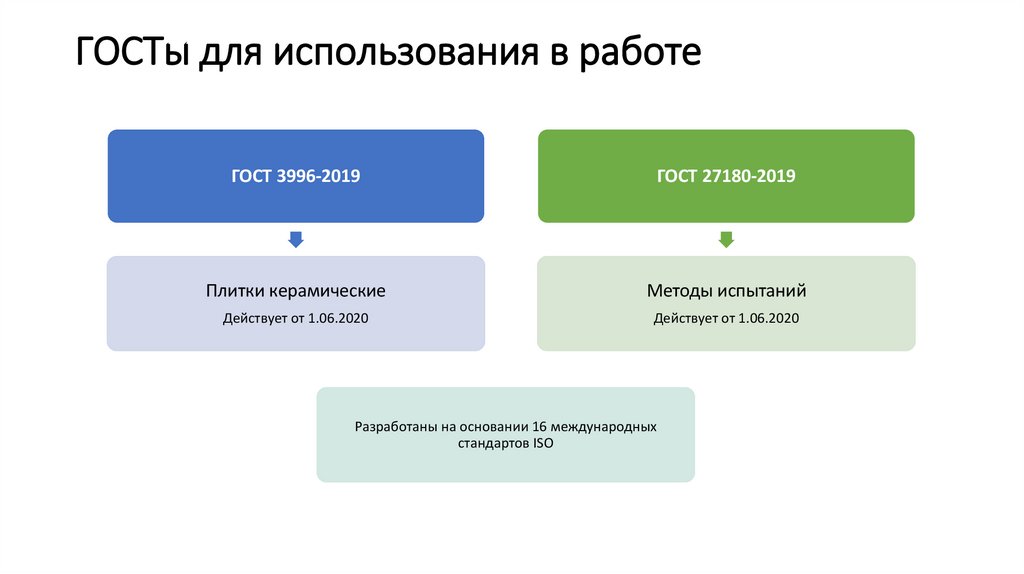

2. ГОСТы для использования в работе

ГОСТ 3996-2019
ГОСТ 27180-2019
Плитки керамические
Методы испытаний
Действует от 1.06.2020
Действует от 1.06.2020
Разработаны на основании 16 международных
стандартов ISO

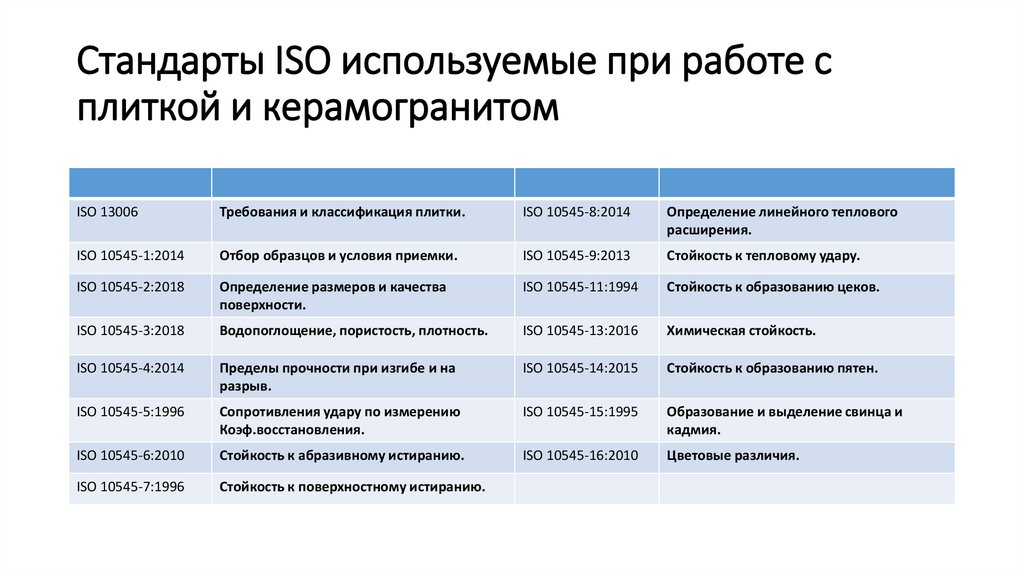

3. Стандарты ISO используемые при работе с плиткой и керамогранитом

ISO 13006
Требования и классификация плитки.
ISO 10545-8:2014
Определение линейного теплового
расширения.
ISO 10545-1:2014
Отбор образцов и условия приемки.
ISO 10545-9:2013
Стойкость к тепловому удару.
ISO 10545-2:2018
Определение размеров и качества
поверхности.
ISO 10545-11:1994
Стойкость к образованию цеков.
ISO 10545-3:2018
Водопоглощение, пористость, плотность.
ISO 10545-13:2016
Химическая стойкость.
ISO 10545-4:2014
Пределы прочности при изгибе и на
разрыв.
ISO 10545-14:2015
Стойкость к образованию пятен.
ISO 10545-5:1996
Сопротивления удару по измерению
Коэф.восстановления.
ISO 10545-15:1995
Образование и выделение свинца и
кадмия.
ISO 10545-6:2010
Стойкость к абразивному истиранию.
ISO 10545-16:2010
Цветовые различия.
ISO 10545-7:1996
Стойкость к поверхностному истиранию.

4.

!

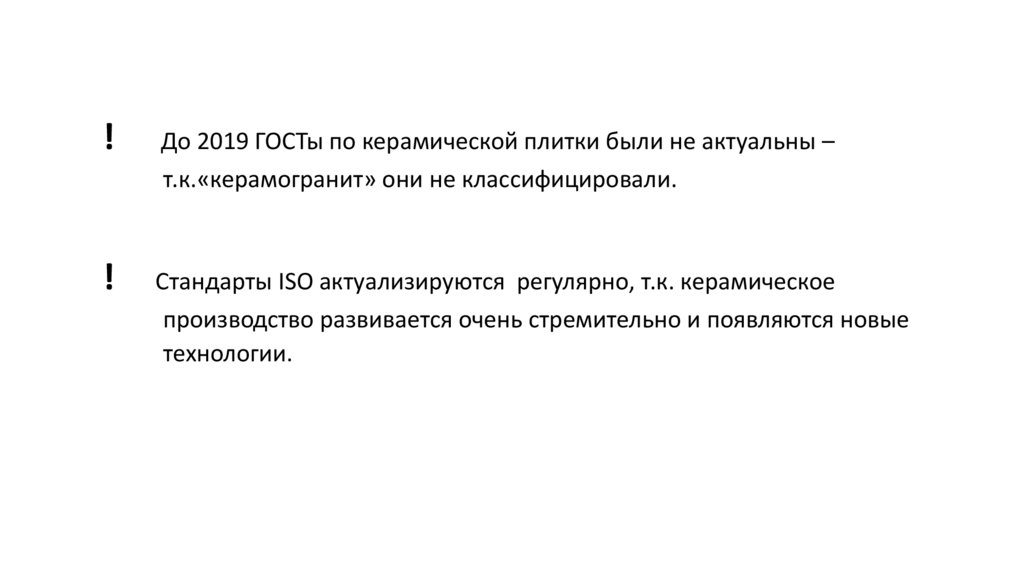

До 2019 ГОСТы по керамической плитки были не актуальны –
т.к.«керамогранит» они не классифицировали.
!
Стандарты ISO актуализируются регулярно, т.к. керамическое
производство развивается очень стремительно и появляются новые
технологии.

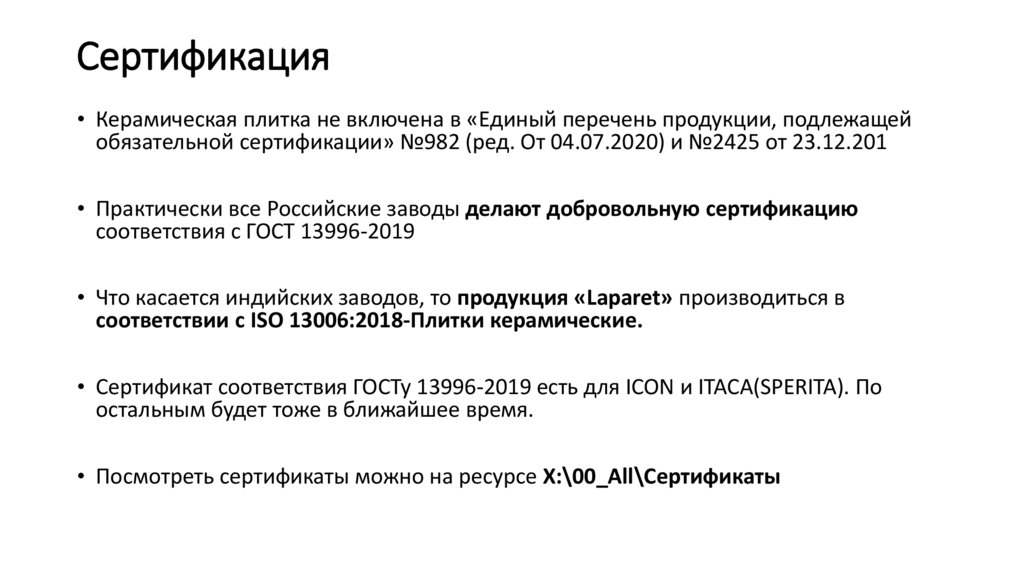

5. Сертификация

• Керамическая плитка не включена в «Eдиный перечень продукции, подлежащей
обязательной сертификации» №982 (ред. От 04.07.2020) и №2425 от 23.12.201
• Практически все Российские заводы делают добровольную сертификацию
соответствия c ГОСТ 13996-2019
• Что касается индийских заводов, то продукция «Laparet» производиться в
соответствии c ISO 13006:2018-Плитки керамические.
• Сертификат соответствия ГОСТу 13996-2019 есть для ICON и ITACA(SPERITA). По
остальным будет тоже в ближайшее время.
• Посмотреть сертификаты можно на ресурсе X:\00_All\Сертификаты

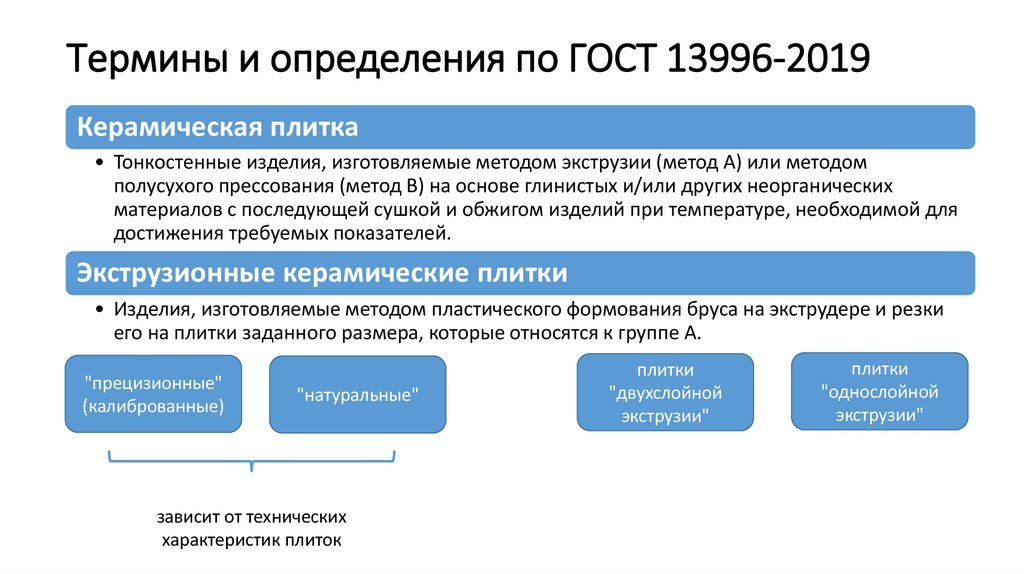

6. Термины и определения по ГОСТ 13996-2019

Керамическая плитка
• Тонкостенные изделия, изготовляемые методом экструзии (метод А) или методом
полусухого прессования (метод В) на основе глинистых и/или других неорганических
материалов с последующей сушкой и обжигом изделий при температуре, необходимой для
достижения требуемых показателей.
Экструзионные керамические плитки
• Изделия, изготовляемые методом пластического формования бруса на экструдере и резки
его на плитки заданного размера, которые относятся к группе А.
"прецизионные"
(калиброванные)
"натуральные"
зависит от технических
характеристик плиток
плитки
"двухслойной
экструзии"
плитки
"однослойной
экструзии"

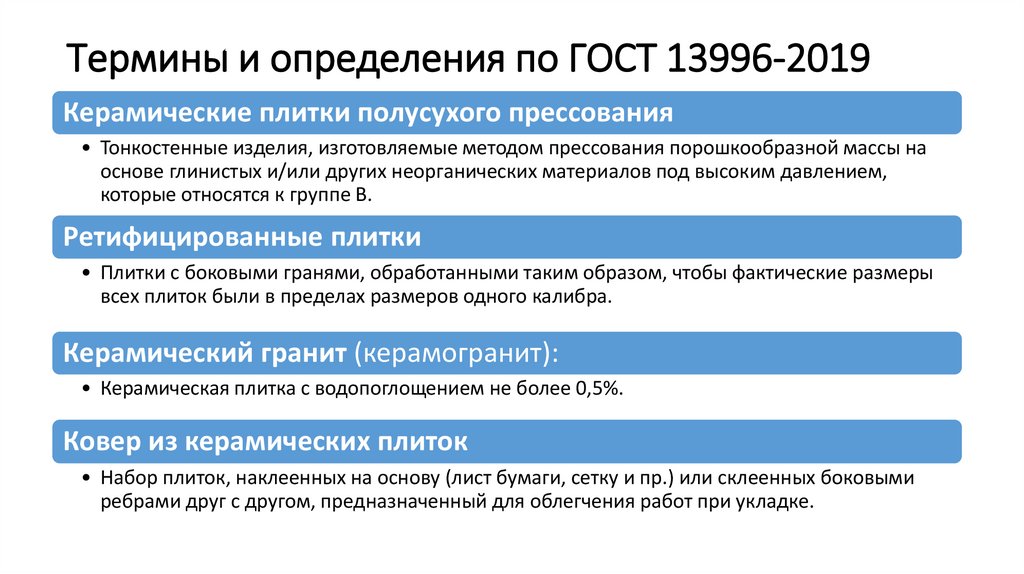

7. Термины и определения по ГОСТ 13996-2019

Керамические плитки полусухого прессования
• Тонкостенные изделия, изготовляемые методом прессования порошкообразной массы на
основе глинистых и/или других неорганических материалов под высоким давлением,
которые относятся к группе В.
Ретифицированные плитки
• Плитки с боковыми гранями, обработанными таким образом, чтобы фактические размеры
всех плиток были в пределах размеров одного калибра.
Керамический гранит (керамогранит):
• Керамическая плитка с водопоглощением не более 0,5%.
Ковер из керамических плиток
• Набор плиток, наклеенных на основу (лист бумаги, сетку и пр.) или склеенных боковыми
ребрами друг с другом, предназначенный для облегчения работ при укладке.

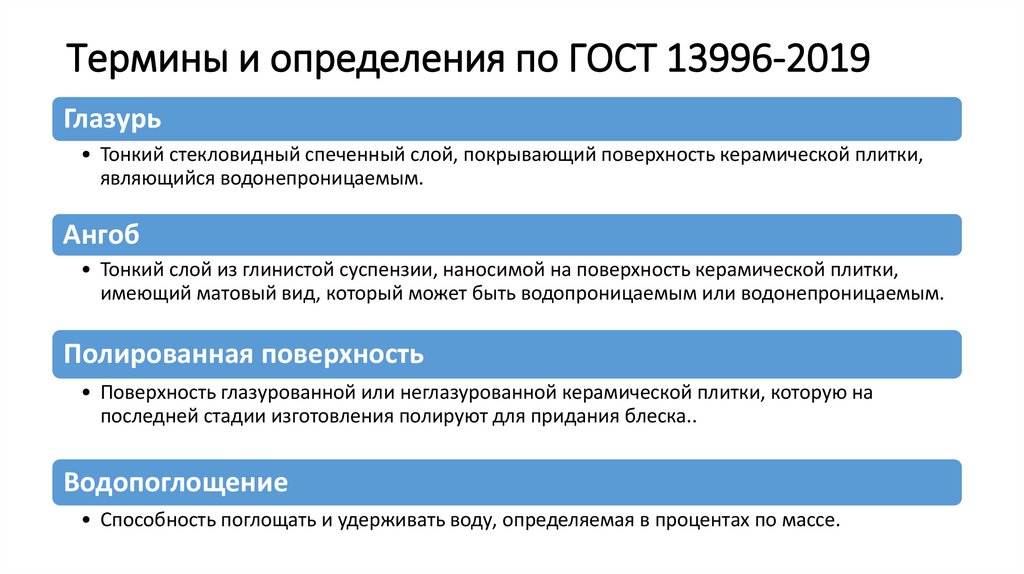

8. Термины и определения по ГОСТ 13996-2019

Глазурь
• Тонкий стекловидный спеченный слой, покрывающий поверхность керамической плитки,
являющийся водонепроницаемым.
Ангоб
• Тонкий слой из глинистой суспензии, наносимой на поверхность керамической плитки,
имеющий матовый вид, который может быть водопроницаемым или водонепроницаемым.
Полированная поверхность
• Поверхность глазурованной или неглазурованной керамической плитки, которую на
последней стадии изготовления полируют для придания блеска..
Водопоглощение
• Способность поглощать и удерживать воду, определяемая в процентах по массе.

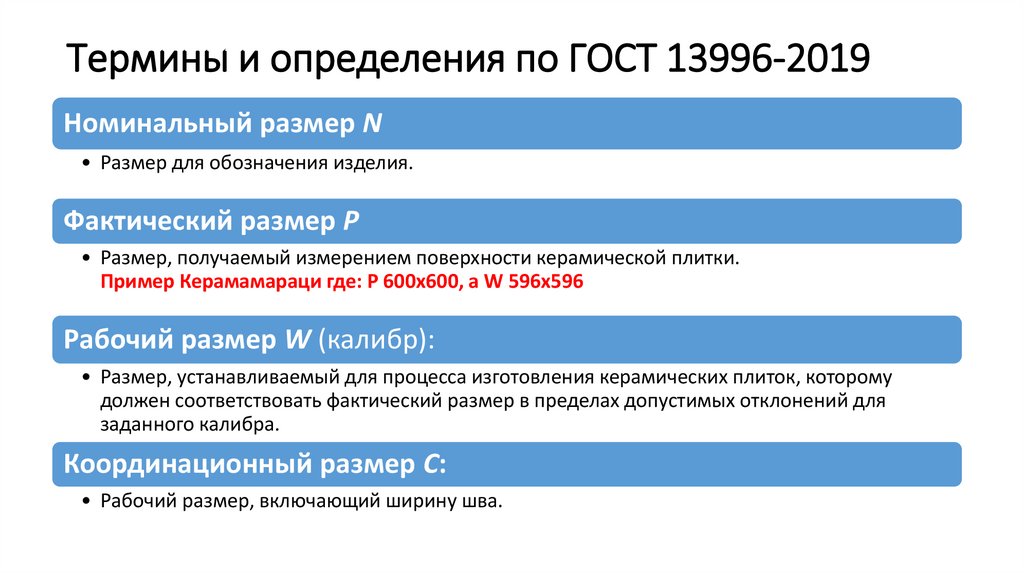

9. Термины и определения по ГОСТ 13996-2019

Номинальный размер N
• Размер для обозначения изделия.
Фактический размер P
• Размер, получаемый измерением поверхности керамической плитки.
Пример Керамамараци где: Р 600х600, а W 596x596
Рабочий размер W (калибр):
• Размер, устанавливаемый для процесса изготовления керамических плиток, которому
должен соответствовать фактический размер в пределах допустимых отклонений для
заданного калибра.
Координационный размер C:
• Рабочий размер, включающий ширину шва.

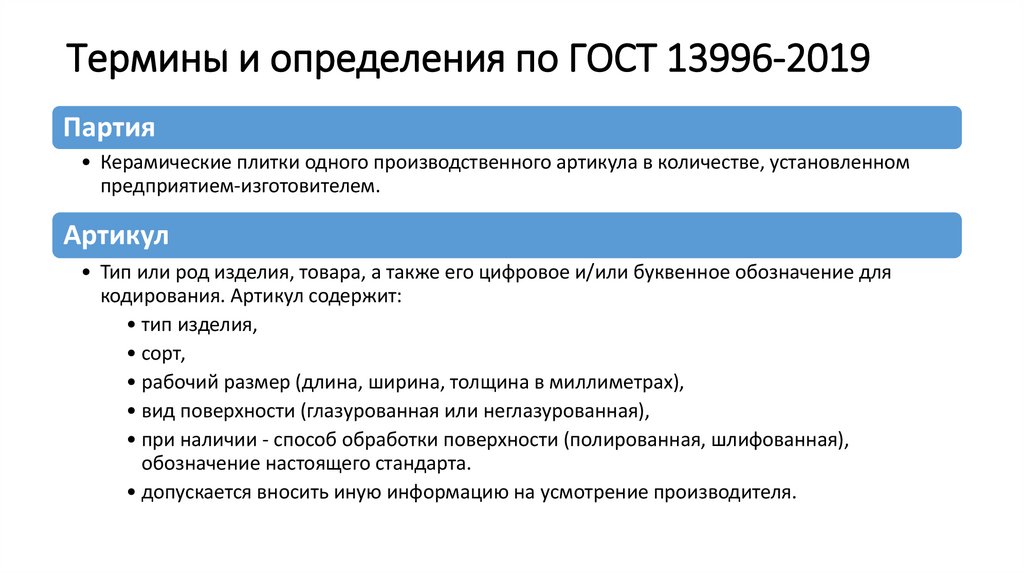

10. Термины и определения по ГОСТ 13996-2019

Партия
• Керамические плитки одного производственного артикула в количестве, установленном
предприятием-изготовителем.
Артикул
• Тип или род изделия, товара, а также его цифровое и/или буквенное обозначение для
кодирования. Артикул содержит:
• тип изделия,
• сорт,
• рабочий размер (длина, ширина, толщина в миллиметрах),
• вид поверхности (глазурованная или неглазурованная),
• при наличии - способ обработки поверхности (полированная, шлифованная),
обозначение настоящего стандарта.
• допускается вносить иную информацию на усмотрение производителя.

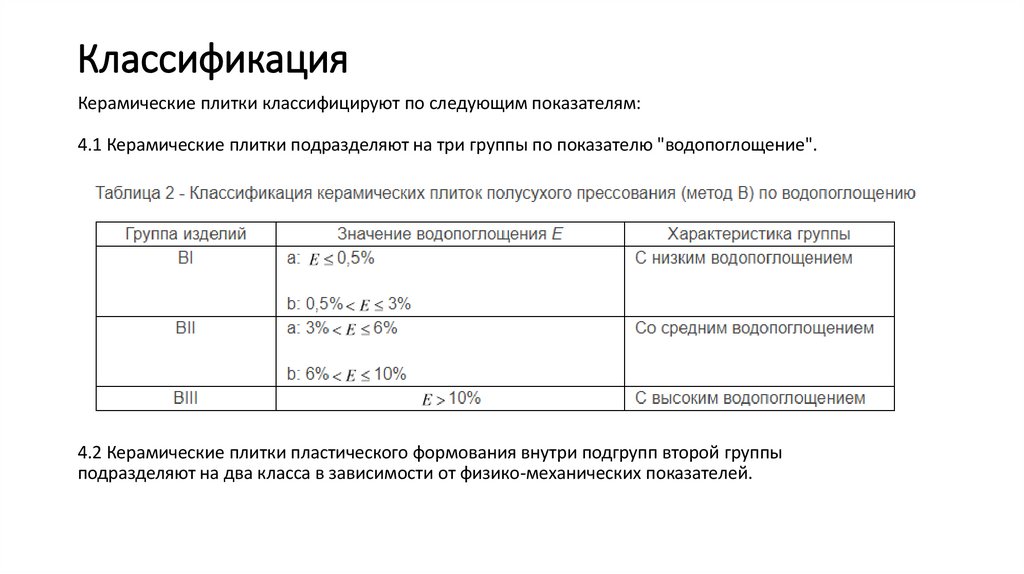

11.   Керамические плитки классифицируют по следующим показателям: 4.1 Керамические плитки подразделяют на три группы по показателю

Классификация
Керамические плитки классифицируют по следующим показателям:
4.1 Керамические плитки подразделяют на три группы по показателю "водопоглощение".
4.2 Керамические плитки пластического формования внутри подгрупп второй группы
подразделяют на два класса в зависимости от физико-механических показателей.

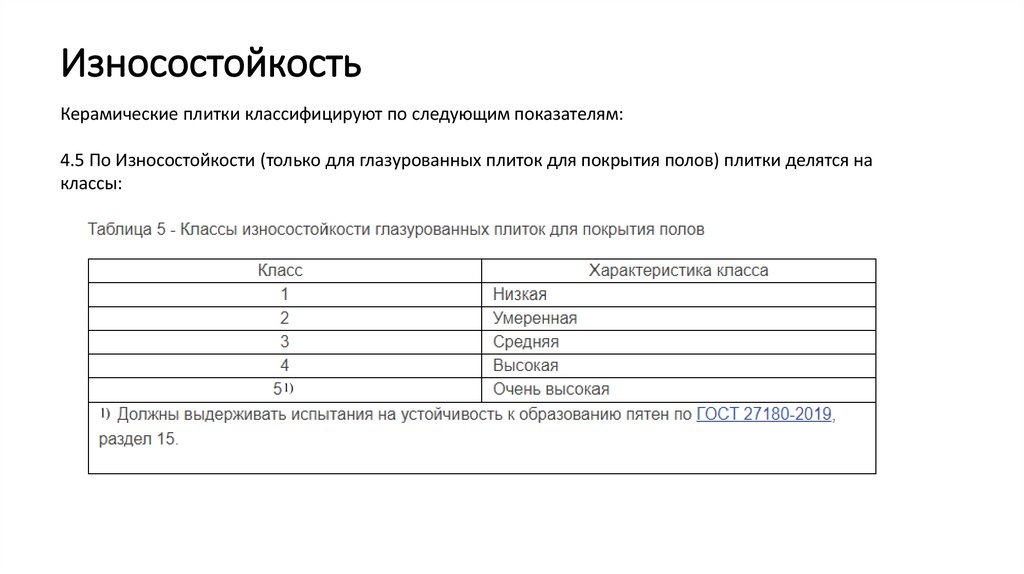

12. Износостойкость

Керамические плитки классифицируют по следующим показателям:
4.5 По Износостойкости (только для глазурованных плиток для покрытия полов) плитки делятся на
классы:

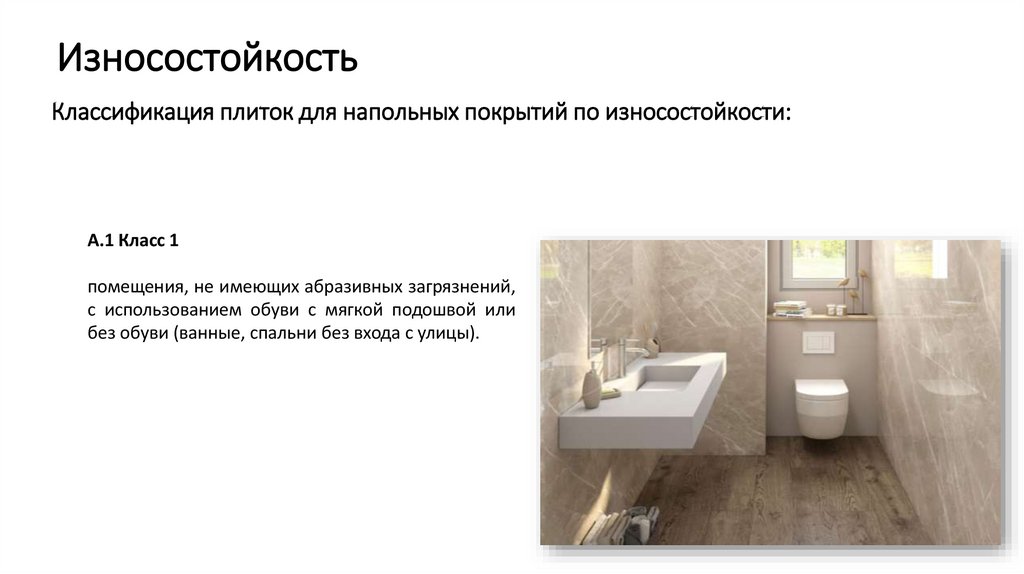

13. Износостойкость

Классификация плиток для напольных покрытий по износостойкости:
А.1 Класс 1
помещения, не имеющих абразивных загрязнений,
с использованием обуви с мягкой подошвой или
без обуви (ванные, спальни без входа с улицы).

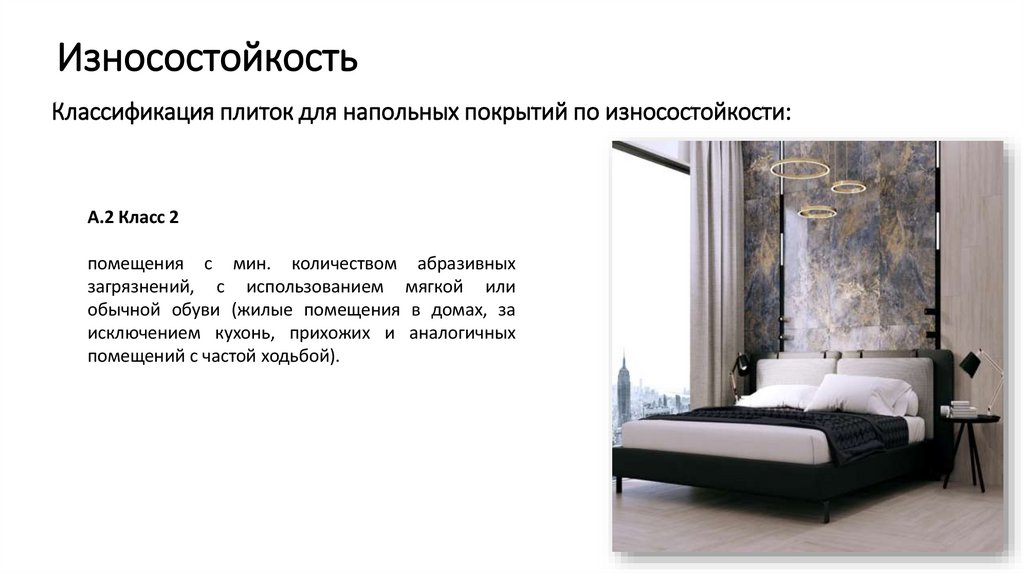

14. Износостойкость

Классификация плиток для напольных покрытий по износостойкости:
А.2 Класс 2
помещения с мин. количеством абразивных
загрязнений, с использованием мягкой или
обычной обуви (жилые помещения в домах, за
исключением кухонь, прихожих и аналогичных
помещений с частой ходьбой).

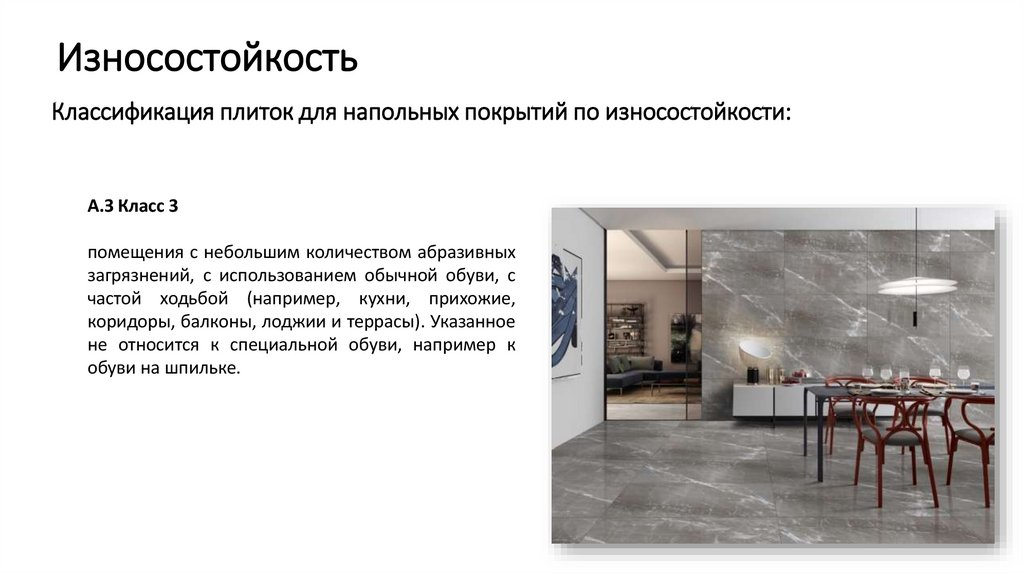

15. Износостойкость

Классификация плиток для напольных покрытий по износостойкости:
А.З Класс 3
помещения с небольшим количеством абразивных
загрязнений, с использованием обычной обуви, с
частой ходьбой (например, кухни, прихожие,
коридоры, балконы, лоджии и террасы). Указанное
не относится к специальной обуви, например к
обуви на шпильке.

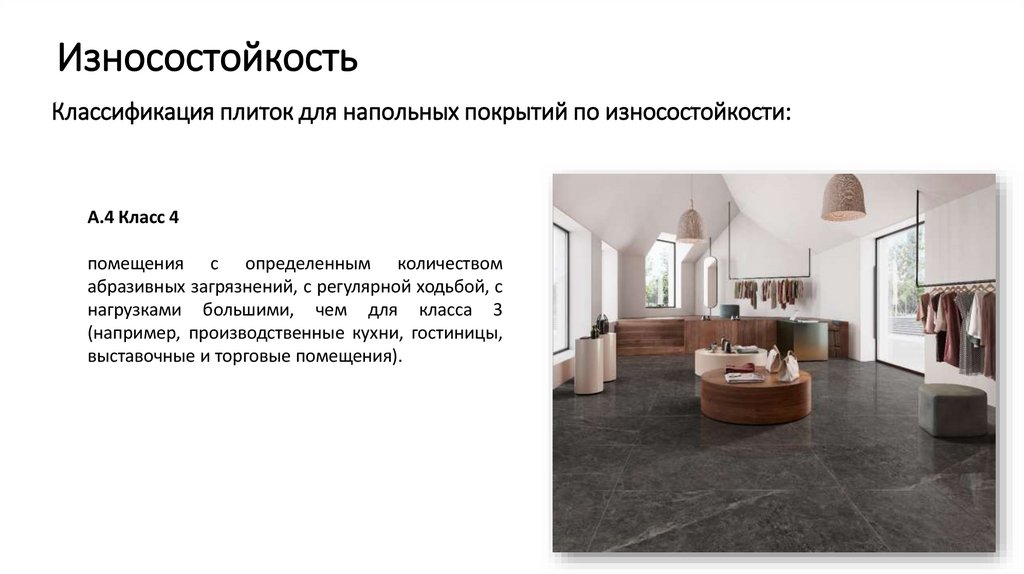

16. Износостойкость

Классификация плиток для напольных покрытий по износостойкости:
А.4 Класс 4
помещения с определенным количеством
абразивных загрязнений, с регулярной ходьбой, с
нагрузками большими, чем для класса 3
(например, производственные кухни, гостиницы,
выставочные и торговые помещения).

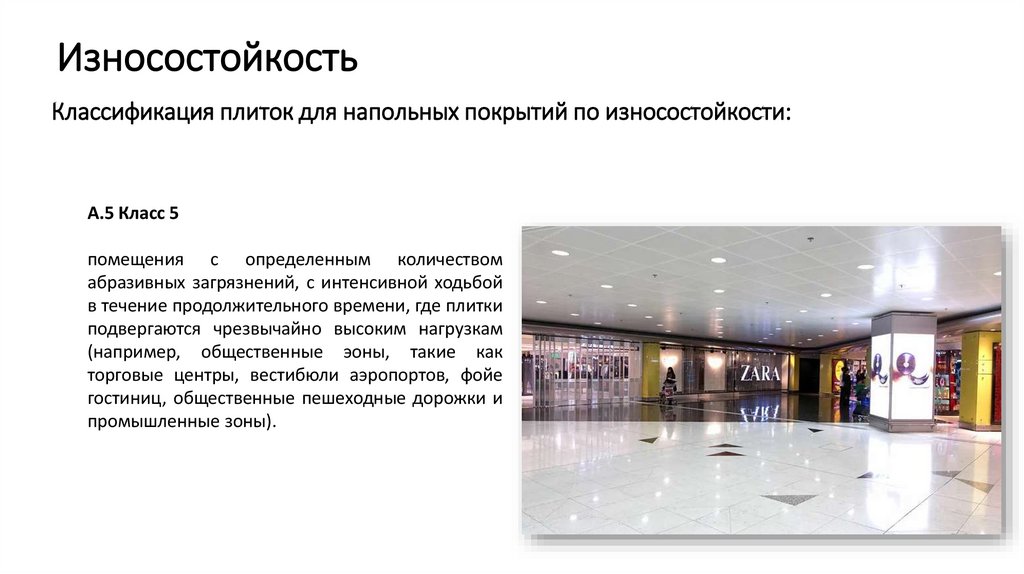

17. Износостойкость

Классификация плиток для напольных покрытий по износостойкости:
А.5 Класс 5
помещения с определенным количеством
абразивных загрязнений, с интенсивной ходьбой
в течение продолжительного времени, где плитки
подвергаются чрезвычайно высоким нагрузкам
(например, общественные эоны, такие как
торговые центры, вестибюли аэропортов, фойе
гостиниц, общественные пешеходные дорожки и
промышленные зоны).

18. Назначение

Сегодняшние технологии сильно отличаются от того, что было
раньше.
Когда мы говорим о износостойкости и назначении, надо
учитывать, что рисунок на полированном керамограните не
истирается в общественных местах даже если имеет не высокий
класс износостойкости, так как рисунок под глазурью.
Но для клиентов надо давать разъяснение по укладке и уходу.

19. Инструкция для потребителя для полированного Керамогранита

Керамогранит

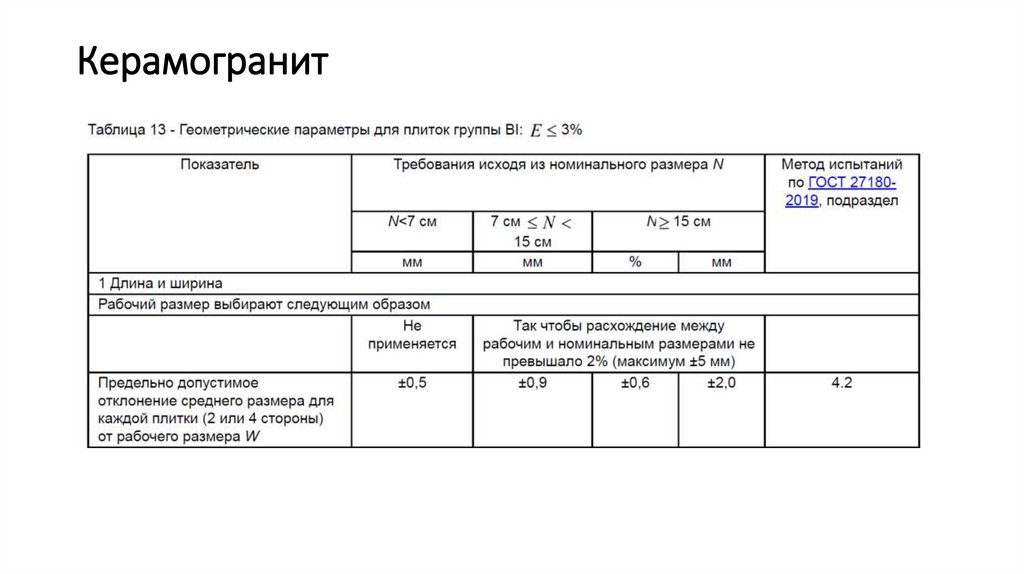

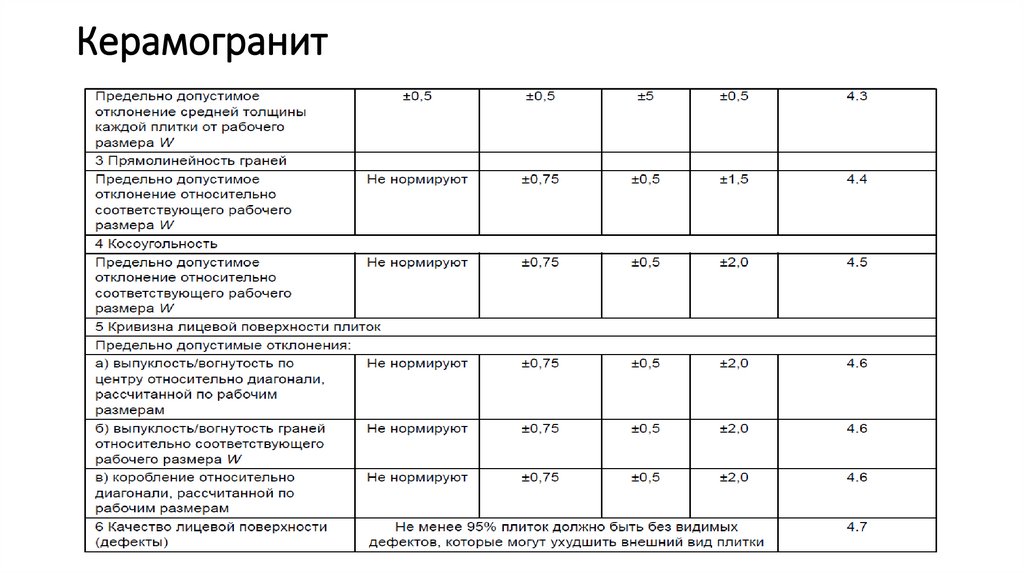

20. Керамогранит

21. Керамогранит

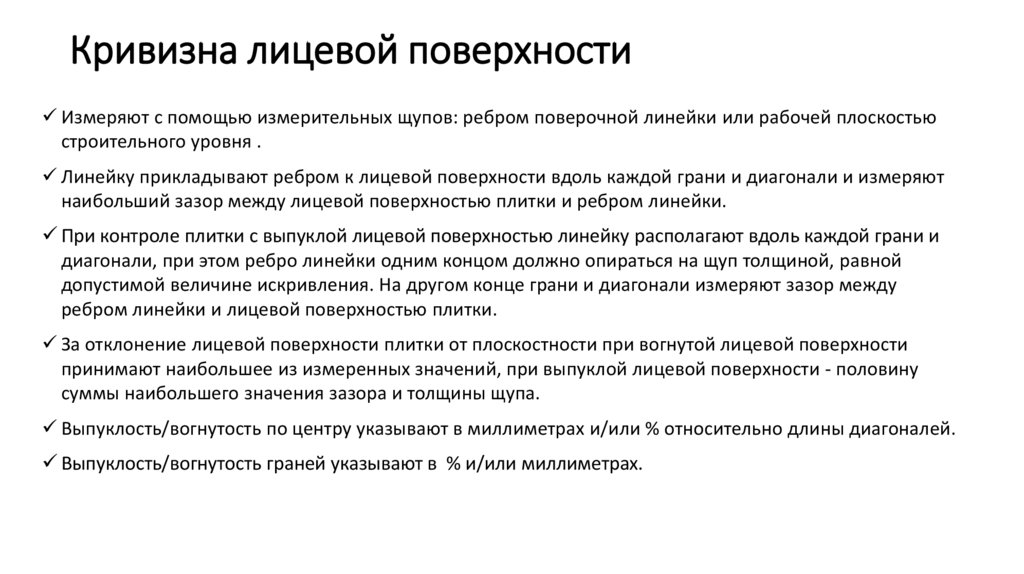

Кривизна лицевой поверхности
Измеряют с помощью измерительных щупов: ребром поверочной линейки или рабочей плоскостью
строительного уровня .
Линейку прикладывают ребром к лицевой поверхности вдоль каждой грани и диагонали и измеряют
наибольший зазор между лицевой поверхностью плитки и ребром линейки.
При контроле плитки с выпуклой лицевой поверхностью линейку располагают вдоль каждой грани и
диагонали, при этом ребро линейки одним концом должно опираться на щуп толщиной, равной
допустимой величине искривления. На другом конце грани и диагонали измеряют зазор между
ребром линейки и лицевой поверхностью плитки.
За отклонение лицевой поверхности плитки от плоскостности при вогнутой лицевой поверхности
принимают наибольшее из измеренных значений, при выпуклой лицевой поверхности - половину
суммы наибольшего значения зазора и толщины щупа.
Выпуклость/вогнутость по центру указывают в миллиметрах и/или % относительно длины диагоналей.
Выпуклость/вогнутость граней указывают в % и/или миллиметрах.

22. Кривизна лицевой поверхности

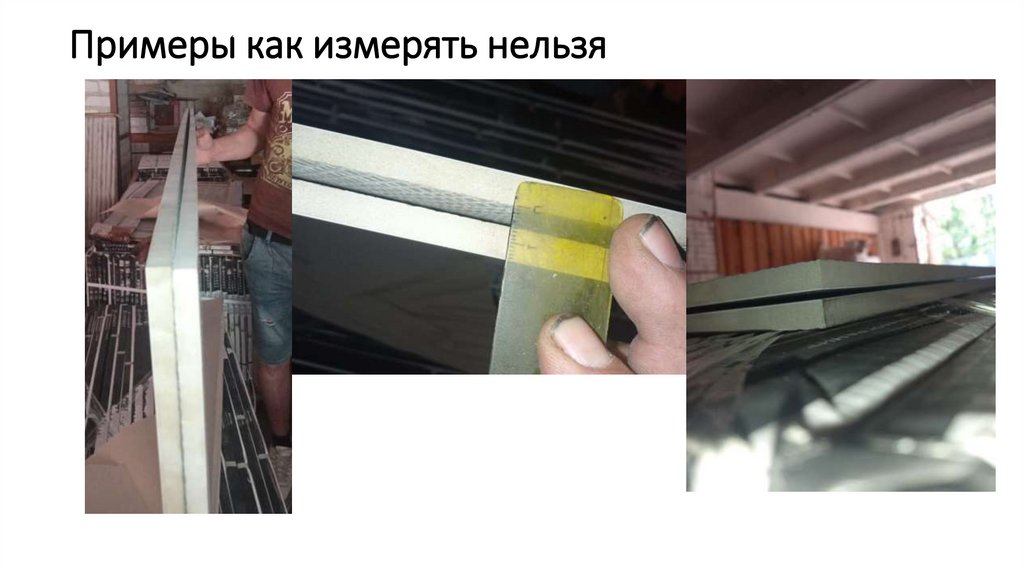

Примеры как измерять нельзя

23. Примеры как измерять нельзя

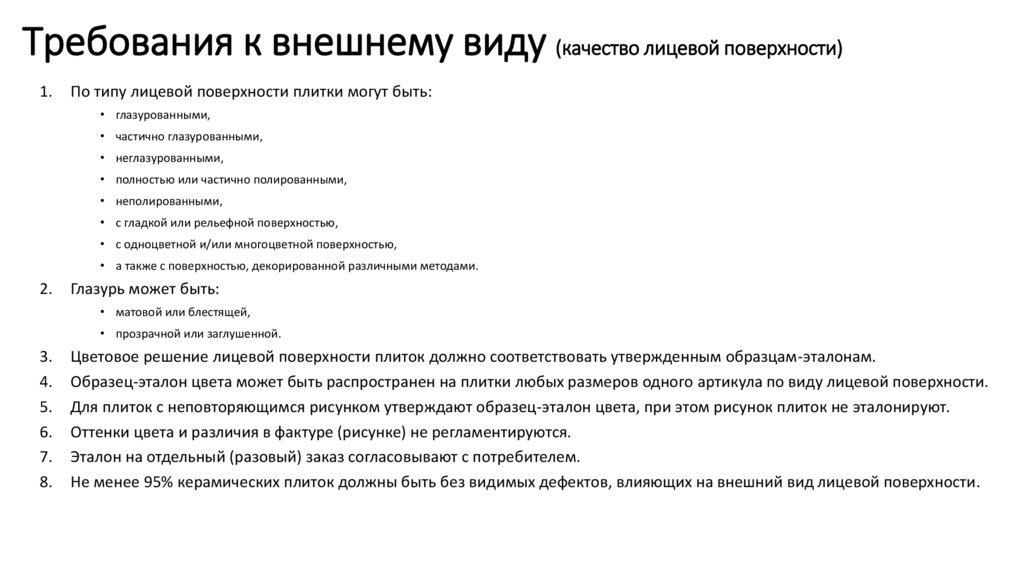

Требования к внешнему виду (качество лицевой поверхности)
1.
По типу лицевой поверхности плитки могут быть:
• глазурованными,
• частично глазурованными,
• неглазурованными,
• полностью или частично полированными,
• неполированными,
• с гладкой или рельефной поверхностью,
• с одноцветной и/или многоцветной поверхностью,
• а также с поверхностью, декорированной различными методами.
2.
Глазурь может быть:
• матовой или блестящей,
• прозрачной или заглушенной.
3.
4.
5.
6.
7.
8.
Цветовое решение лицевой поверхности плиток должно соответствовать утвержденным образцам-эталонам.
Образец-эталон цвета может быть распространен на плитки любых размеров одного артикула по виду лицевой поверхности.
Для плиток с неповторяющимся рисунком утверждают образец-эталон цвета, при этом рисунок плиток не эталонируют.
Оттенки цвета и различия в фактуре (рисунке) не регламентируются.
Эталон на отдельный (разовый) заказ согласовывают с потребителем.
Не менее 95% керамических плиток должны быть без видимых дефектов, влияющих на внешний вид лицевой поверхности.

24. Требования к внешнему виду (качество лицевой поверхности)

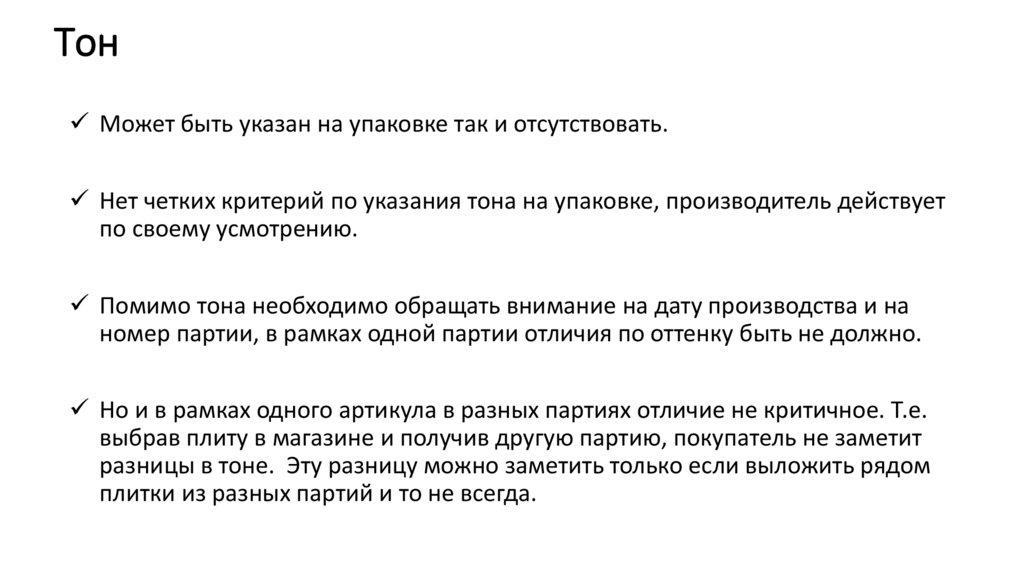

Тон
Может быть указан на упаковке так и отсутствовать.
Нет четких критерий по указания тона на упаковке, производитель действует
по своему усмотрению.
Помимо тона необходимо обращать внимание на дату производства и на
номер партии, в рамках одной партии отличия по оттенку быть не должно.
Но и в рамках одного артикула в разных партиях отличие не критичное. Т.е.
выбрав плиту в магазине и получив другую партию, покупатель не заметит
разницы в тоне. Эту разницу можно заметить только если выложить рядом
плитки из разных партий и то не всегда.

25. Тон

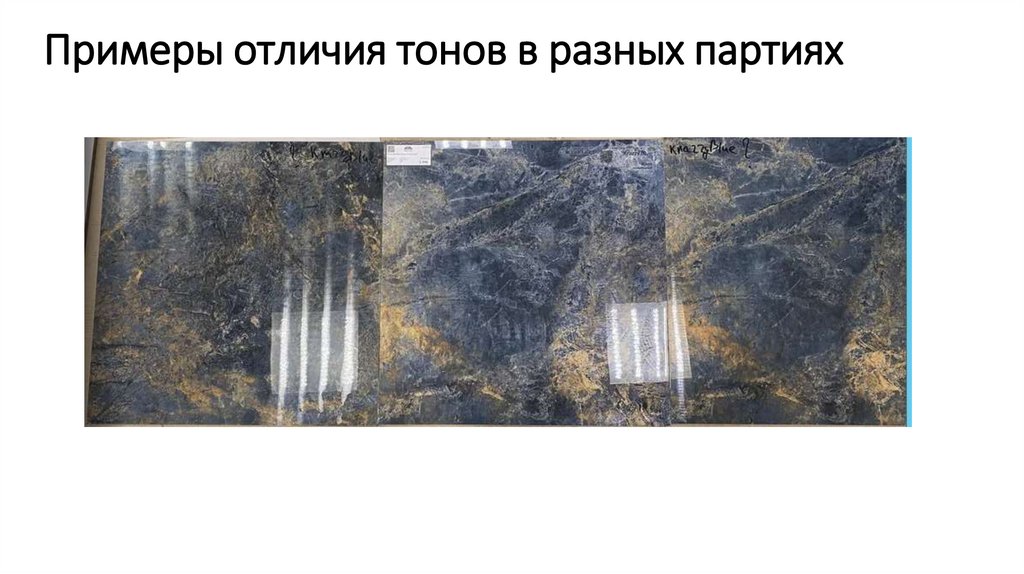

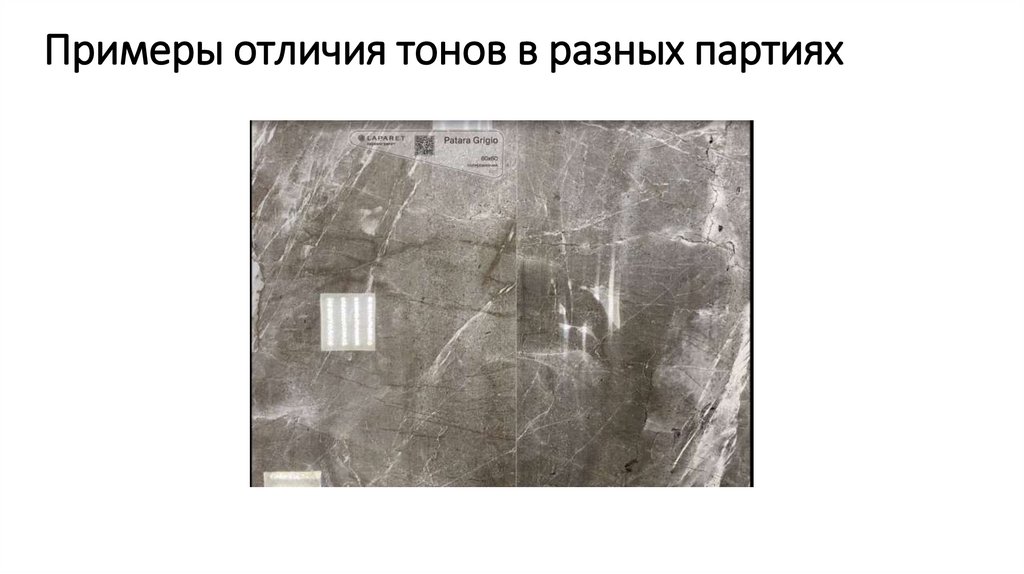

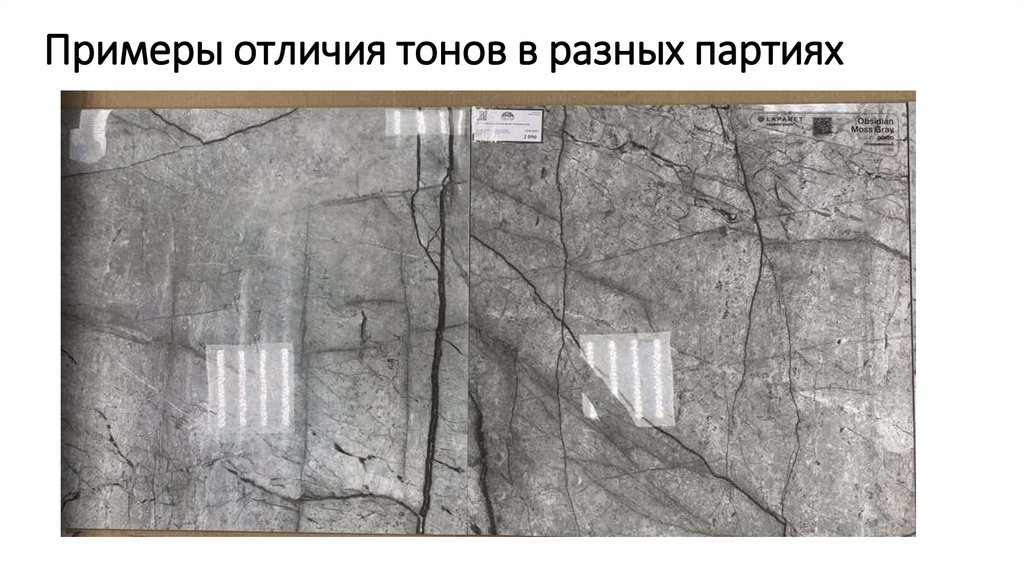

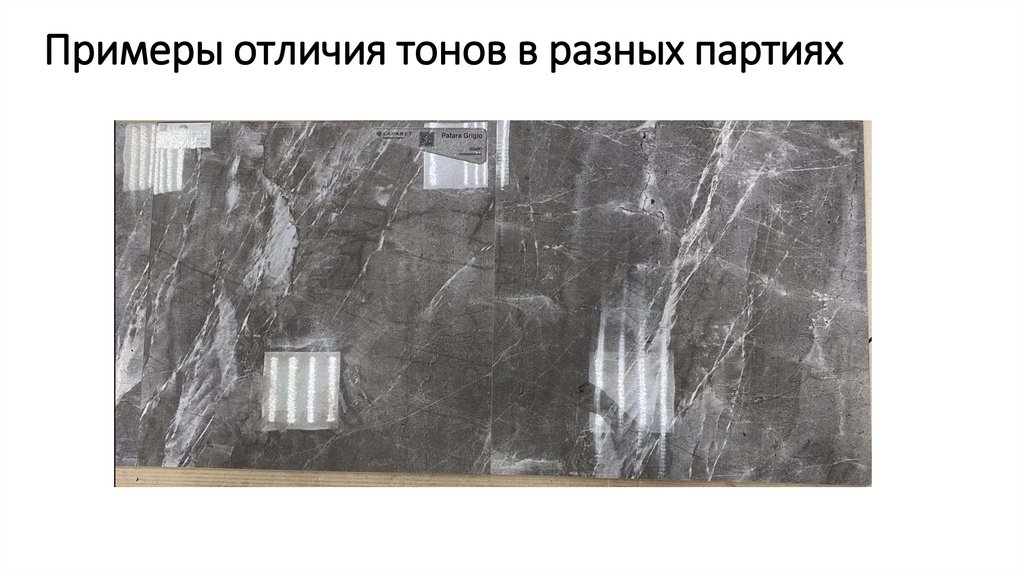

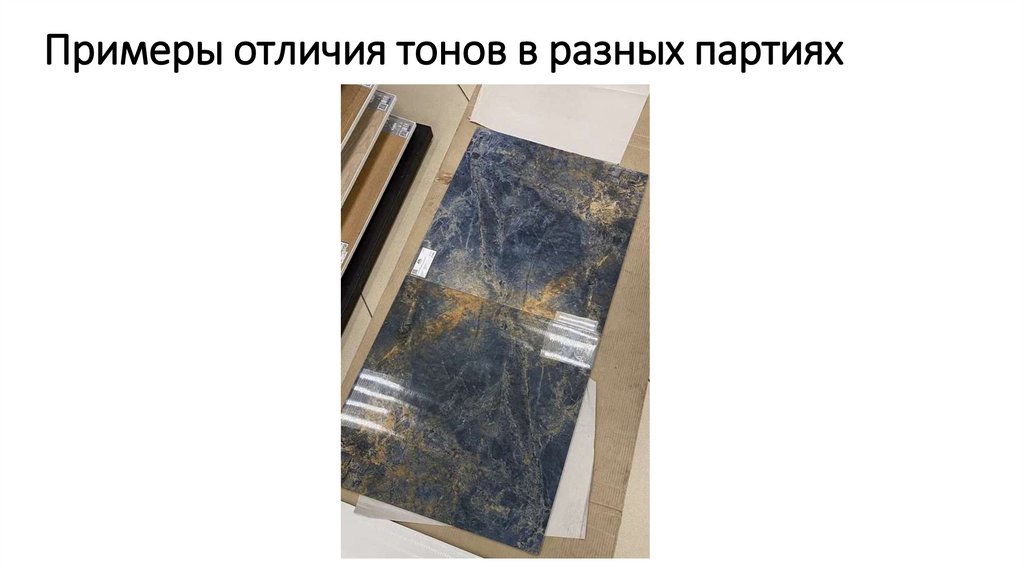

Примеры отличия тонов в разных партиях

26. Примеры отличия тонов в разных партиях

27. Примеры отличия тонов в разных партиях

28. Примеры отличия тонов в разных партиях

29. Примеры отличия тонов в разных партиях

30. Примеры отличия тонов в разных партиях

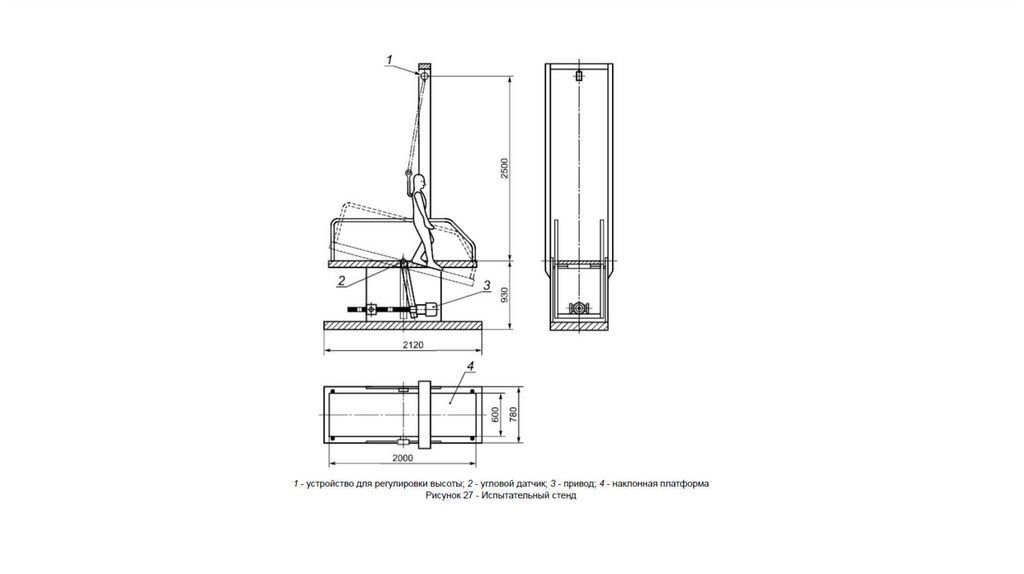

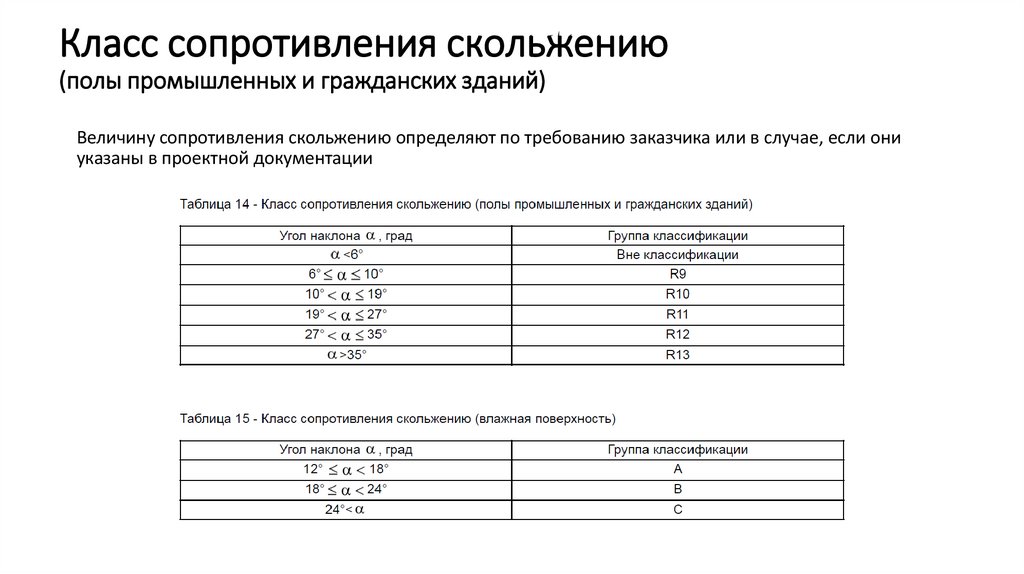

Класс сопротивления скольжению
(полы промышленных и гражданских зданий)
Величину сопротивления скольжению определяют по требованию заказчика или в случае, если они
указаны в проектной документации

31. Класс сопротивления скольжению (полы промышленных и гражданских зданий)

32.

Спасибо за внимание!
